Немного о USB: распиновка контактов, цвета и особенности стандартов и спецификаций

Виды USB-разъемов

До этого, чем перейти к рассказу о распиновке USB по цветам, поначалу следует разобраться с видами такового интерфейса. Во-1-х, они отличаются размерами. На данный момент в ходу стандартный, к примеру, для компьютера, и микро — стоит в телефонах и периферийных устройствах. Мини тоже встречается, но таковой вид разъема уже устаревает. Также USB делят на 2 типа:

• А — подключается в гнездо «маму» на компьютере либо хабе;
• Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А сейчас давайте побеседуем о видах и их различиях.

1. v1 — измененный вариант версии 1.0, внедрение которой решили закончить из-за бессчетных ошибок в протоколе передачи данных. У него был маленький показатель пропускной возможности в сопоставлении с нынешними представителями.

Главные характеристики:

• Два режима, различающиеся стремительностью, с которой передается информация: 12 и 1,5 Мб/с.
• Шнур длиной максимум в три метра — для неспешного инфообмена, и 5 метров — для резвого.
• Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки телефонов, а допустимая нагрузка подсоединяемых к разъему гаджетов составляет 0,5 А.

2. USB 2.0, как у флешки ADATA — эталон, который превосходит предшествующую версию по быстроте, обеспечивая наибольший показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения заморочек, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы голубым, по этому зрительно отличить их от ранешних модификаций достаточно легко. Также выпускаются модели еще резвее — 3.1.

Распиновка микро-USB-разъема :: SYL.ru

Начальная разработка USB-разъемов осуществлялась еще в 1994 году американским инженером Аджай Бхаттом, также целой командой обученных профессионалов компьютерных компаний, таких как Intel, Microsoft, Apple, Hewlett-Packard и огромное количество других.

Создатели собирались сделать так, чтоб в итоге вышел максимально всеприменимый порт, который мог бы употребляться для большинства нынешних устройств, когда после подключения определенного оборудования к компу оно либо начинало работать мгновенно, либо же сразу после того, как юзер устанавливал надлежащие драйверы. Распиновка микро-USB и стандартного разъема позволяла на сто процентов поменять обычные на то время СОМ- и LPT-порты, обеспечивая при всем этом скорость передачи инфы более 115 кбит/с. Кроме этого, порт являлся параллельным, чтоб можно было организовать к нему подключение нескольких источников, также использовать «горячее» подключение, не требующее перезагрузки либо же выключения ПЭВМ.

1-ый пуск

1-ый непромышленный эталон порта, который имел кодовый индекс 1.0с и скорость транслирования данных менее 12 Мбит/с, был выпущен в 1995-1996 годах. Посреди 1998 года уже была проведена окончательная доработка с помощью автоматического поддержания скорости, обеспечивая размеренное соединение, вследствие чего порт нормально работал при скорости 1,5 Мбит/с. В следующей модификации был выпущен новый USB 1.1. Распиновка микро-USB тогда еще не предусматривалась, ну и вообщем устройства еще не так интенсивно использовались, невзирая на то что уже с середины 1997 года интенсивно выпускались материнские платы, также различные устройства, в каких имелся данный разъем.

Модификации

В 2000 году уже вышел 1-ый USB 2.0, который был способен поддерживать скорость до 480 Мбит/с. Основной принцип данной разработки заключался в том, что устройство могло подключаться к порту старенькых приспособлений, которые основывались на USB 1.1. В то же время появилась уже 1-ая флешка на 8 Мб, которая предусматривалась под данный порт. В 2008 году разработка продвинулась еще далее, был уже выпущен USB 3.0, скорость передачи данных которого поддерживалась уже на уровне до 4,8 Гбит/с.

Распиновка

Распиновка микро-USB является сейчас достаточно нужной. Вероятнее всего, вы уже когда-то встречались с таковой неувязкой, когда просто нет подходящего для вас сейчас USB-переходника под рукою. Ситуации могут быть самыми различными – устройство сломалось, потерялось, отсутствует в продаже, его длины недостаточно и еще целый ряд других. Зная технологии того, как осуществляется распиновка микро-USB, вы сможете решить данную делему вполне без помощи других.

Если вы умеете проводить распиновку, также имеете навык работы с паяльничком, то в таком случае у вас не будет никаких заморочек с существующими на сегодня USB-разъемами. Сейчас это самые всераспространенные коннекторы в нынешней цифровой технике, другими словами сейчас без них не обходится не только лишь ни один мобильный телефон последнего поколения, да и ни один девайс.

Сразу необходимо отметить, что, кроме часто встречающихся, существует также очередной доп вид USB. Стоит только вспомнить, как смотрится переходник от сканера либо же компьютера, ведь невооруженным глазом можно найти, что разъемы на таком переходнике являются различными.

Тот коннектор, который будет подключаться к компу, является активным и обозначается в главном буковкой А. Тот же коннектор, который будет подключаться к сканеру, представляет собой пассивное устройство и обозначается буковкой В.

USB 2.0

В этом случае существует несколько типов проводов с различными типами подключения:

• +5И (красноватый провод), предназначается для питания. Предельный ток питания в этом случае не превосходит 500 mA.
• D- (белоснежный провод) Data -.
• D- (зеленоватый провод) Data +.
• GND (темный) – представляет собой общий провод, который вначале предназначается для земли.

MicroUSB

Данный разъем на сегодня является более всераспространенным в том случае, если требуется подключение какого-либо телефона либо же планшета. Они отличаются на порядок наименьшими размерами по сопоставлению с классическими USB-интерфейсами, которые пользуются известностью на сегодня, вследствие чего несколько труднее проводится и распиновка микро-USB на планшете. Очередной особенностью, которой отличается таковой разъем, стоит именовать то, что в нем находится 5 разных контактов.

Маркировка таких коннекторов представляет собой:

• Micro-AM (BM) – male.
• Micro-AF (BF) – female.

Особенности micro-USB

Необходимо отметить, что особенность, которую имеет распиновка микро-USB-разъема, затрагивает не только лишь размер данного устройства, но к тому же то, что в нем находится доп контакт.

• Красноватый провод – VBUS.
• Белоснежный провод D- (Data -).
• Зеленоватый провод D+ (Data +).
• ID – в пассивных разъемах формата В он не употребляется. Если же идет речь об активных разъемах типа А, то в этом случае он замыкается с землей для поддержания функции OTG.
• Темный провод – земля (GND).

Раздельно следует сказать о том, что фактически всегда распиновка микро-USB-разъема предугадывает также наличие провода Shield, в каком не применяется изоляция. В этом случае на него возлагается роль экрана, при всем этом он никаким образом не маркируется, также не отличается каким-то личным номером.

Также необходимо отметить очередное понятие. Вероятнее всего, каждый человек примерно осознает, что представляет собой удлинитель, и при всем этом осознает, что там употребляются различные коннекторы. Как и во всех других типах разъемов, в USB также предусматривается понятие male-female, где male – штекер, а female – гнездо.

Как осуществляется распайка?

Есть два варианта того, как распаивается разъем микро-USB. Распиновка может осуществляться просто конкретно перед зеркалом, когда перед ним ставится коннектор. Но при всем этом вы должны осознавать то, что так можно просто совершить ошибку либо же в итоге припаять далековато не то, что было необходимо. 2-ой вариант – это просто на уровне мыслей перевернуть коннектор.

Также существует очередной метод того, как может осуществляться распиновка микро-USB для зарядки либо чего-либо еще. Данный метод более животрепещущ в том случае, если у вас нет способности использовать разборный коннектор USB, который не так нередко, но все равно встречается сейчас в продаже в разных заведениях. У вас есть кабель USB – miniUSB, из которого для вас необходимо сделать кабель USB – microUSB. При всем этом у вас есть кабель последнего типа, но на другом его конце стоит совсем не стандартный USB. В данной ситуации более хорошим решением будет просто спаять подходящий кабель, соединив меж собой разные провода, и конкретно нередко юзерами осуществляется под микро-USB распиновка. Samsung-устройства нередко не имеют требуемого разъема, потому в этом случае эта разработка также является животрепещущей.

Как соединить?

Берется изначальный кабель, после этого от него отрезается коннектор miniUSB. Отрезанный конец вполне освобождается от экрана, в то время как другие четыре провода зачищаются и залуживаются. Сейчас берем кабель с разъемом microUSB, после этого также отрезаем от него избыточное и проводим ту же самую функцию. Сейчас остается просто спаять меж собой провода, после этого соединение изолировать каждое раздельно. Дальше вы сможете просто использовать какую-нибудь изоляцию (к примеру, фольгу), и замотать уже изолированные ранее соединения все вкупе. Приобретенный в итоге экран сверху заматывается изоляционной лентой либо же скотчем для того, чтоб он не слетал потом.

Основное, что стоит уяснить: перед тем как будет проводиться такая необыкновенная распиновка кабеля микро-USB, для вас не стоит забывать также про проведение распиновки активных и пассивных коннекторов. Конкретно по этой причине рекомендуется вначале обусловиться с тем, какая непосредственно распиновка употребляется на вашем кабеле.

Под зарядку

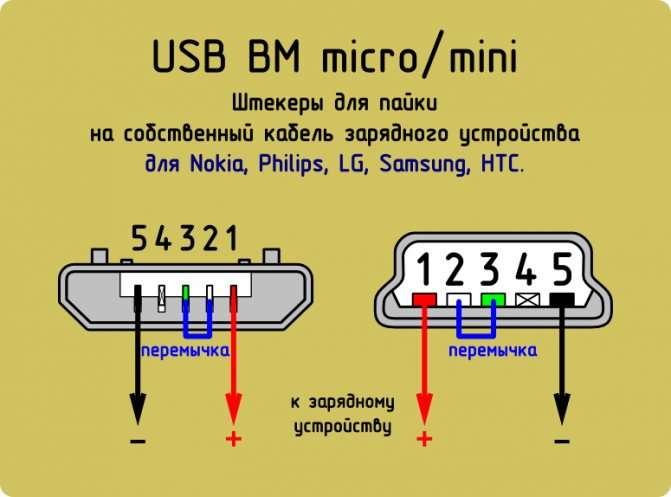

Неважно какая стандартная зарядка, которая основывается на использовании USB, предугадывает внедрение всего только 2-ух проводов – это +5В, также общий контакт. Вот поэтому, если для вас необходимо припаять 1-ый и 5-ый выводы, и самое основное в этом случае, при подаче напряжения – это сделать все в согласовании с полярностью вашего оборудования.

Самое основное: вовне зависимости от того, под что конкретно вами осуществляется распиновка разъема USB, делать все нужно максимально аккуратненько и со познанием технологии. Всегда пытайтесь заблаговременно предугадывать разные ошибки и равномерно делать каждое действие, ведь в том случае, если какие-то разъемы будут подключены вами некорректно либо же вы не так что-то припаяете, есть возможность того, что кабель вообщем не сумеет нормально работать и употребляться для соединения нескольких устройств.

www.syl.ru

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это принятые эталоны, которые упрощают задачки, связанные с ремонтом. Ну и в целом цветовая схема упрощает осознание того, какой кабель за что отвечает. У первой и 2-ой версии USB интерфейса обозначения и размещение схожи. Поколение III имеет отличия, связанные с конструктивными и высокоскоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: аннотация и 3 метода решения вероятных заморочек

Новенькая разработка

Сравнимо не так давно, а конкретно в 2010 году, на компьютерном рынке появилось новое устройство — планшетный ПК, либо просто планшет. Он очень стремительно получил обширное распространение у юзеров благодаря собственной компактности, также более низкой цены по сопоставлению с ноутбуками и стационарными компьютерами. На планшете очень комфортно глядеть видео, слушать музыку, читать книжки в электрическом виде, разговаривать в соц сетях. Но вот работать на нем, писать тексты проблемно и неловко из-за отсутствия клавиатуры и мыши. Преимущество планшета — это к тому же наименьшее потребление энергии по сопоставлению с ноутбуком. Но все таки и его приходится заряжать. Заморочек нет, когда рядом есть зарядное устройство, а если оно отсутствует, то встает вопрос о том, как зарядить планшет без зарядки?

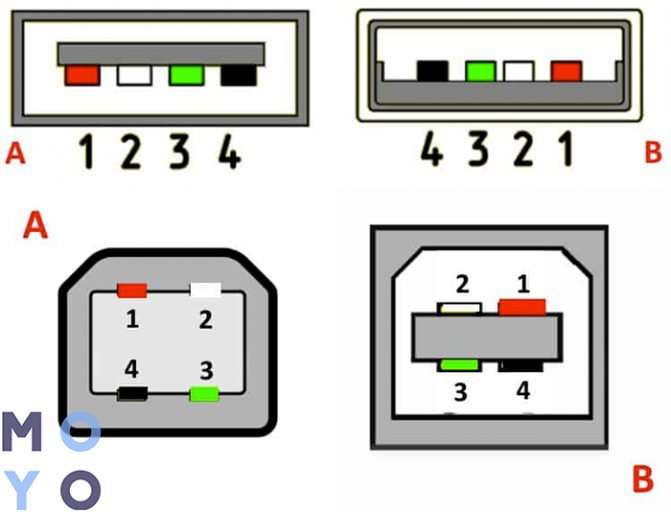

Распайка USB 2.0

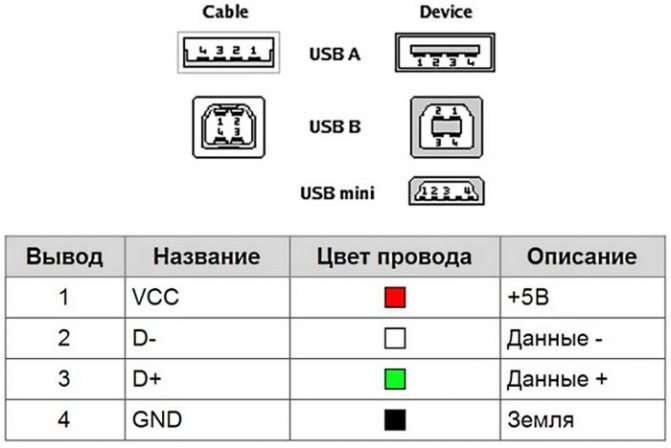

Нижеследующая таблица схематично объясняет, как смотрится цветовая распайка портов этого поколения.

Необходимо отметить, что у типов А и В однообразные схемы. Разница только в том, что в А размещение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Любопытно: Как подключить видеоплату к компу: аннотация для чайников в 3 разделах

Распиновка USB на материнской плате

В материнке быть может от 4 до 8 USB-портов. Сзади корпуса системника обычно размещены 2 либо 4. В плате быть может спецификация хоть какого уровня, включая USB 1.0 и дальше.

Как смотрится распайка для спецификации USB второго поколения в цвете:

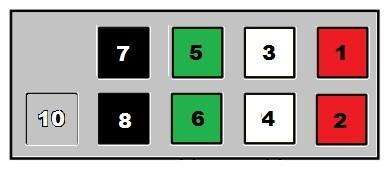

Распайка USB 2.0 на материнской плате в цвете

Разъемы красноватого цвета – питание, белоснежные и зеленоватые – данные (+ и — соответственно), темные и сероватый номер 10 – заземление.

Как это смотрится:

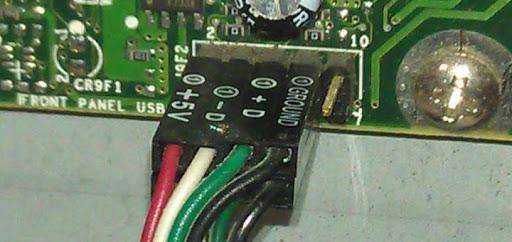

Фото USB кабеля на материнской плате

Для 3.0 в цвете и тщательно в таблице:

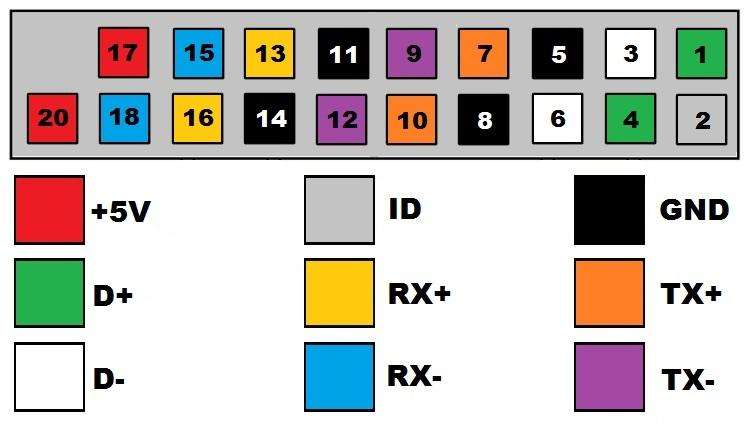

Распиновка USB 3.0 по цветам на материнской плате

Аналогично с цветами других проводов, не считая желтоватого, голубого, оранжевого и фиолетового. Это передача скоростных данных.

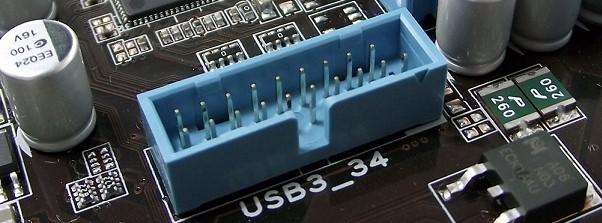

Как смотрится USB 3.0 в плате:

USB 3.0 на материнской плате

Потому что в мире еще не выдумали одного эталона производства материнских плат, цель хоть какого из проводов 1-го бренда может заранее отличаться от другого. Потому в нынешних корпусах системников предусмотрены разъемы для хоть какого USB-коннектора.

USB 3.0

В 3й ветки (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, время от времени 10. Все находится в зависимости от наличия либо отсутствия экранирующей оплетки. Естественно, возросло и число контактов, но расположены они в шахматном порядке. Это необходимо для сопоставимости с более старенькыми версиями.

Смотрите также: 10 наилучших пасмурных сервисов хранения инфы

Цвета проводов USB-кабеля

Распиновку кабелей стоит рассматривать в разрезе спецификаций. Потому что форм-фактор особенного значения не имеет, а маленькие конфигурации отражаются в самой спецификации, то мы разглядим версии 2.0 и 3.0.

Цвета в USB 2.0

Обыденные типы «A» и «B» имеют 4 контакта. Обычно, для передачи данных употребляются два из них, обозначаемые обычно «D+» и «D-». Снутри имеют зелёный, белоснежный либо золотой цвет. Для подачи питания употребляется красноватый либо оранжевый провод. «Земля» обычно голубая либо чёрная.

Цвета проводов в USB 2.0 ФОТО: mastervintik.ru

Цвета в версиях micro либо mini в большинстве случаев не изменяются. Но в них находится 5-ый контакт, который определяет, в качестве чего подключено устройство — хост либо периферия. На физическом уровне провод отсутствует, есть только контакт, который, зависимо от типа «А» либо «B», либо подключен к «земле», либо нет.

Цвета в USB 3.0

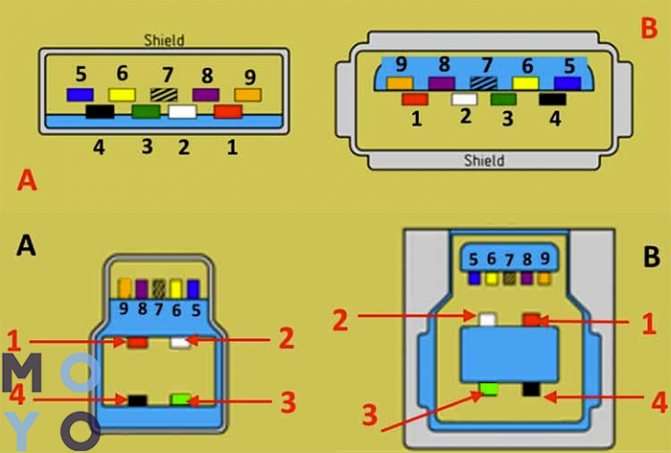

USB 3.0 обрисовывает три типа USB – «A», «B» и «C». 1-ые два имеют 9 контактов и схожую цветовую схему. 4 контакта, пришедших из USB 2.0, имеют ту же раскраску: питание — красноватый, данные — белоснежный и зелёный, «земля» — чёрный. Также тут есть ещё одна «земля»,

не имеющая раскраски, использующая просто железный провод. Скоростную передачу данных производят 4 провода — два на приём, два на передачу. Обычно они раскрашены в жёлтый, голубий, фиолетовый и оранжевый цвет. В версиях «B» micro есть доп контакт, который, по аналогии с 2.0, обозначает подключение типа хост-периферия.

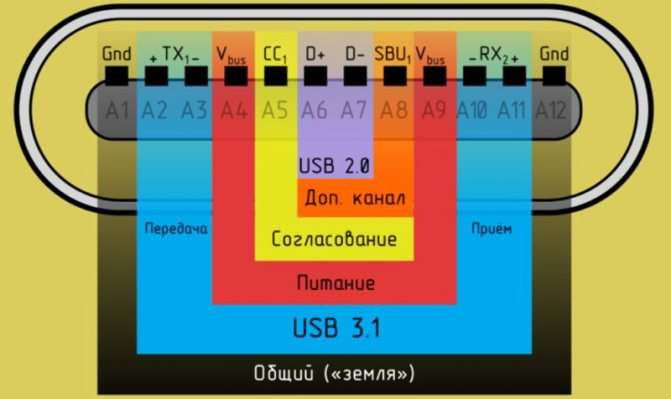

Распиновка USB 3.1 тип «C» ФОТО: droidov.com USB 3.1 для типа «C» регламентирует 24 контакта по 12 с каждой стороны, чем, фактически, и достигается зеркальность интерфейса. В центре разъёма два контакта 6 и 7 приходят из USB 2.0 – это передача и приём данных, они обозначаются белоснежным и зелёным. Есть для сопоставимости со старенькыми версиями устройств. Контакт №5 конфигурационный. Он нужен для определения состояния подключения (отключения), также он вычисляет нужные для работы устройства ток и напряжение. Восьмой контакт — доп канал, употребляется в редчайших случаях для передачи некого типа данных, к примеру, звука. Контакты 4 и 9 — полосы питания, обозначаются так же, как и в 2.0 — красноватым цветом. Контакты 2, 3, 10 и 11 — это и есть USB 3.1. Это каналы передачи данных на высочайшей скорости. Цвета жёстко эталоном не заданы, потому могут быть хоть какими. По бокам, на контактах 1, 12 расположилась «земля».

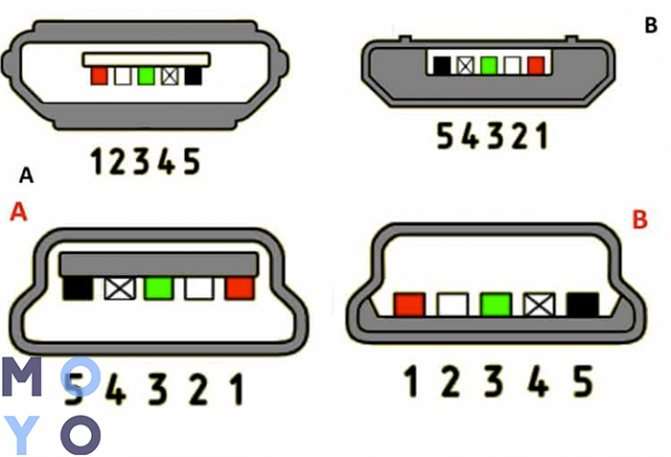

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — эталон для большинства девайсов. Они отличаются маленькими габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют схожую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов смотрится последующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).

Доп коннектор для экранирования встречается не всюду, и поэтому не имеет номера.

Примечание: контакт №4 в В типе не используют.

Полезно: Как можно соединить системный блок и телек — 6 вариантов подключения

Проблемы с зарядкой.

Размещено bondrogeen 29.11.2017

Каждый сталкивается с неувязками связанные с зарядкой. Почему это происходит?! — большая часть поломок такового плана происходит по вине юзера. Мы небережно относимся к своим девайсам, разговариваем либо играемся когда устройство стоит на зарядке, откладываем поход в сервис, при возникновении первых заморочек с зарядкой, в надежде, что «само пройдет». Сам юзер повинет в том, что его устройство не стало заряжаться. Девайсы становятся все более всеприменимые и каждый изготовитель стремится добавить как можно больше функций. Планшеты, телефоны, навигаторы, игровые приставки, плееры и т.д. уже издавна не стали употребляться по прямому предназначению и перенимают функционал друг у друга. За все это приходится рассчитываться значительно повысившийся нагрузкой на батарею и механические части разъема, в итоге нередкой зарядки девайсов.

Еще лет 10-15 вспять каждый изготовитель носимой электроники выпускал свое зарядное устройство и разъемом под него, какие-то из них были успешными решениями, какие-то не очень. И чтоб как-то уменьшить огромное обилие разных штекеров и гнезд зарядных устройств, изготовителями электроники было решено придти к общему эталону, так появился разъем MicroUSB. Сейчас это самый пользующийся популярностью вид разъема, он встречается в большинстве моделях носимой электроники — мобильники, навигаторы, плееры, планшеты, камеры и т.д.

Разъем USB и все его типы mini, micro вначале планировались для передачи данных, а протекающие токи не должны были превосходить 0.5А. Сначала это было полностью достаточно, батареи в носимой электронике на превосходили емкость в 1000-1500мА/ч, но с возникновением телефонов и планшетов начался резкий скачек роста емкости батарей и ограничения тока в 0.5А для зарядки стало не достаточно. 1-ая попытка стандартизировать завышенное потребление девайсов и источники питания с выходным разъёмом USB привела к возникновению спецификации USB Battery Charging. Было разрешено прирастить токи для USB до 5А, но конструктивно разъемы остались без конфигураций. С возникновение данной спецификации, сейчас устройство может выбирать ток употребления (заряда) и регулирует его. Так к примеру при подключении к компу (где ток ограничен для USB в 0.5А) устройство не будет заряжаться током больше этого значения, а при подключении к зарядному устройству, будет заряжаться с номинальным установленным током для данного устройства. Идентификация зарядного устройства происходит по линиям данных (D+) и (D?), для большинства случаев достаточно закоротить их, чтоб устройство заряжалось наибольшим током. Хотя и здесь некие изготовители решили пойти каждый по собственному пути. Потому, может быть вы не можете нормально зарядить собственный девайс, зарядкой другого изготовителя, если даже характеристики зарядного устройства будут однообразные.

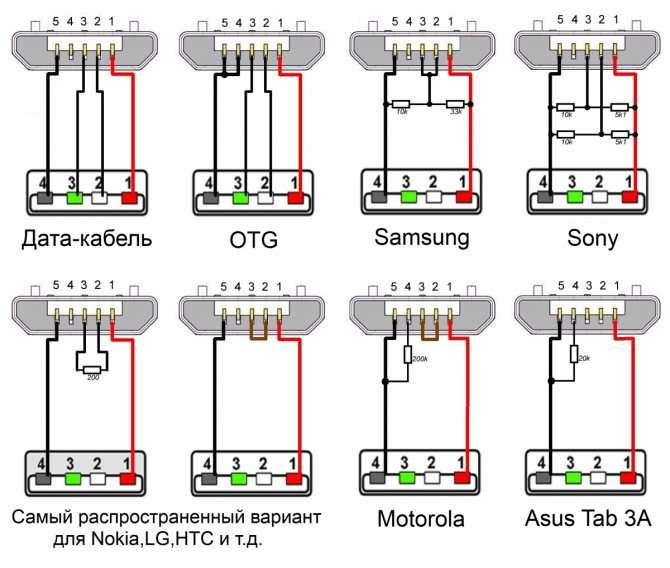

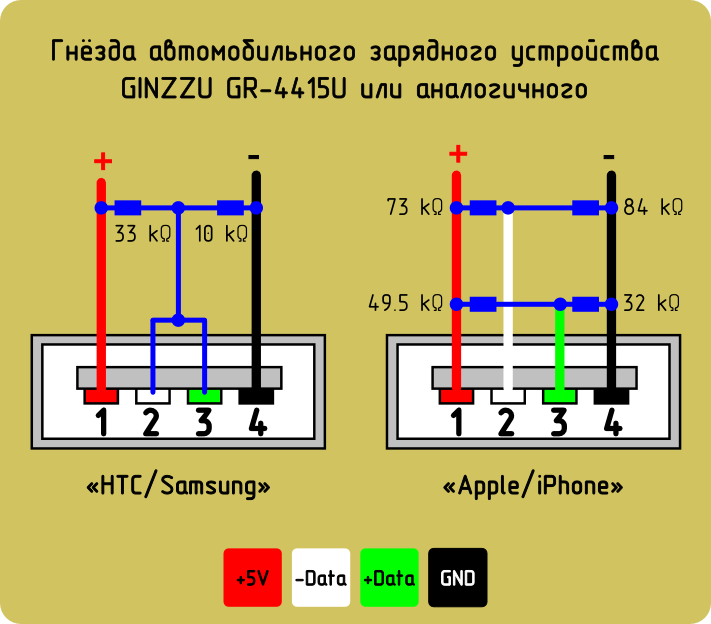

Варианты распиновок USB разъемов для зарядки.

Предпосылки и последствия.

Естественно, обстоятельств, почему ваш девайс закончил заряжаться быть может достаточно много и не непременно виновником такового недостатка будет разъем, но желал бы поведать о достаточно нередко встречающихся дилеммах :

1) Механическое повреждение разъема — это часто встречающийся недостаток. Обычно, данный недостаток возникает из-за не соблюдения правил эксплуатации устройства. Это попадание стороннего предмета в разъем, не замечая, с силой пытаемся вставить зарядное устройство, в итоге чего ломаем его. Так же многие девайсы не рассчитаны на одновременную работу и зарядку, но мы нередко нарушаем это правило — играем в игры, пользуемся вебом, разговариваем когда устройство подключено к зарядному устройству. Это не наилучшим образом сказывается на разъеме и он с течением времени «расшатывается», а иногда длительно ожидать не приходиться и в итоге плохого стечения событий выдираем его с корнями. Если закончить воспользоваться девайсом на зарядке, то вы значительно увеличите ресурс разъема, но если не изменять своим привычка, то тогда, как говорится «Добро пожаловать», в сервис на смену разъема и будьте убеждены, что это не последний поход в сервис по подмене разъема. Еще желал тормознуть на малеханьких детях — это самые нередкие виновники данного недостатка. Для того чтоб уберечь ваше устройство, то прячьте от малыша зарядку и заряжайте его сами.

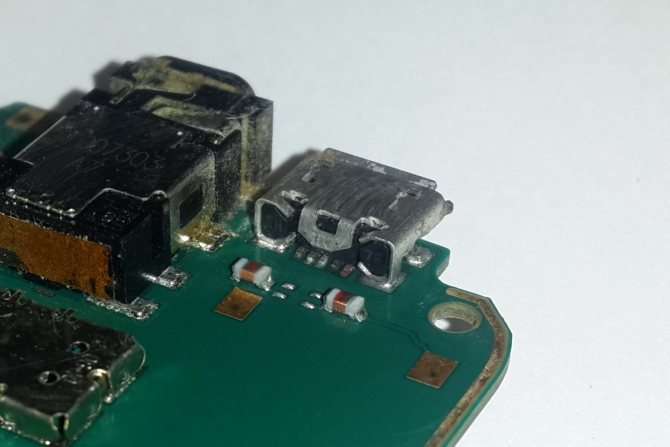

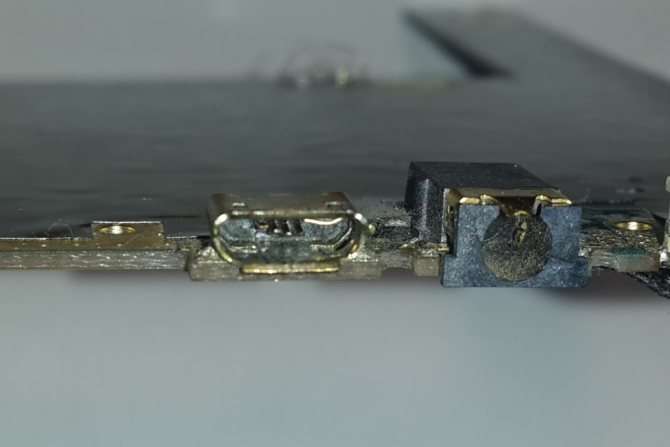

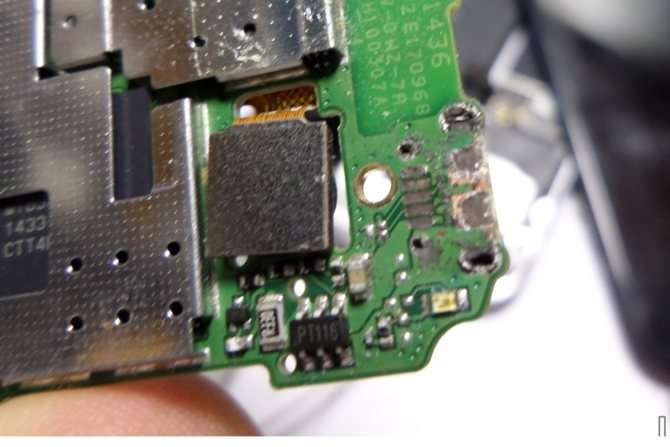

Последствия механических повреждений.

2) Попадания жидкости в открытые части, такие как разъемы гарнитуры либо зарядки. Жидкость может попасть, к примеру, когда мы берем девайс влажными руками. И в процессе химических реакций отгнивают контакты на разъеме, в итоге чего устройство перестает заряжаться. Но время от времени, механически разъем быть может вообщем не поврежден, но устройство не будет реагировать на зарядку. Достаточно одной капли воды, чтоб ваше устройство не стало реагировать на зарядку либо напротив начать самопроизвольно заряжаться, подключатся к компу либо в режим гарнитуры. Ведь разъем microUSB служит не только лишь для зарядки, он употребляется для передачи данных с ПК, подключения устройств ввода-вывода, если предусмотрен OTG режим (USB накопителей, мышек, клавиатур, камер и т.д.), подключения всякого рода док станций, гарнитур, MHL и т.п. Когда жидкость попадает в разъем, в итоге малозначительных окислений, устройство не может корректно найти, что на этот момент к нему подключено и потому перестает заряжается либо появляются другие «чудеса».

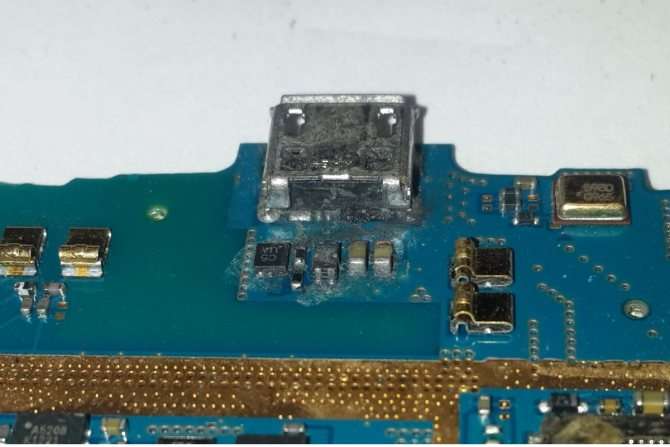

Последствия попадания жидкости.

3) Неспешная зарядка. Зарядка идет, но медлительно либо индикация заряда есть, а практически батарея не заряжается. Здесь быть может несколько обстоятельств. Это быть может как механический износ в итоге чего нехороший контакт меж частями разъема, обрыв полосы данных (проблемы с кабелем) либо зарядное устройство не соответствует. Как я упоминал выше, девайс определяет к какому устройству он подключен, и по линиям данных определяет тип устройства. Если он не может найти тип зарядного устройства, то будет заряжаться наименьшим током либо вообщем заряжаться не будет.

Все различные.

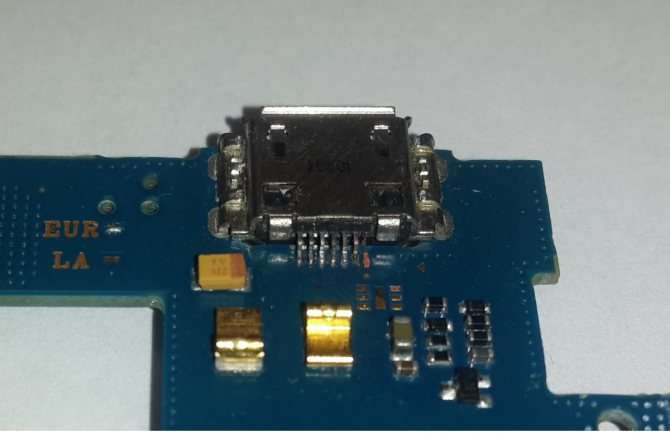

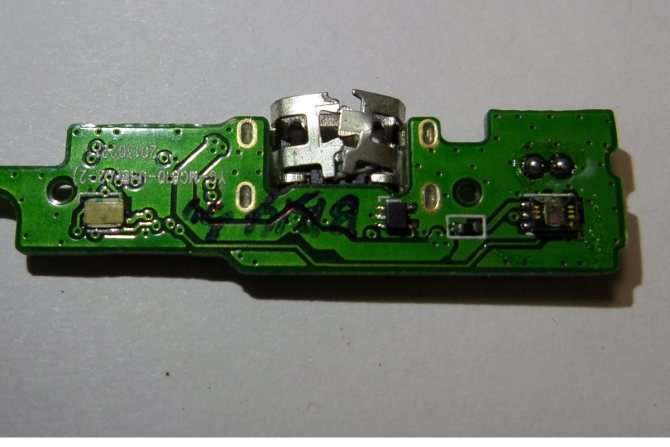

Раздельно желал тормознуть на типах разъемов, потому что нередко слышу фразу » — Они же все однообразные!!!». Существует огромное обилие разъемов microUSB, они все схожие только по ответной части штекера, но очень отличаются по методу крепления на плату и количеством пинов. Каждый изготовитель разрабатывает свои разъемы и под определенную модель либо поколение девайсов. Только у 1-го Самсунг существует более 30 разных по конструкции разъемов microUSB. Такая же ситуация с Sony, LG, Nokia (Microsoft),ASUS и другими китайскими изготовителями, они все не перестают поражать многообразием разъемов. Каждый считает своим святым долгом выпустить отличающийся от других разъемом microUSB.

Малая часть схожих microUSB разъемов.

Если не соблюдать все эти правила и не аккуратненько обращаться со своим девайсом, то достаточно тяжело повстречать устройство которое пережило 2-3 года эксплуатации и еще не разу не изменялся разъем. Все имеет собственный ресурс, чем чаше вы пользуетесь своим девайсом, тем резвее износится разъем и будет нужно его замена на новый. Так что сберегайте свои девайсы!

Вывод и советы

Цветовая схема распайки позволяет решать задачки, которые связаны с ремонтом, резвее, так как дает возможность стремительно осознать, какой провод за что отвечает. Она также позволяет на глаз найти, что перед юзером: 2.0 либо 3.0. Так как у более новых видов интерфейса вырастает и пропускная способность, стоит отдавать предпочтение конкретно им: стоят такие кабели не изрядно дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта меж поколениями нет: более скоростные модели работают с более неспешными. Но стоит учесть, что при подключении телефона на 3.0 к компу, в каком стоит 2.0, инфо будет передаваться с стремительностью, присущей старенькой версии.

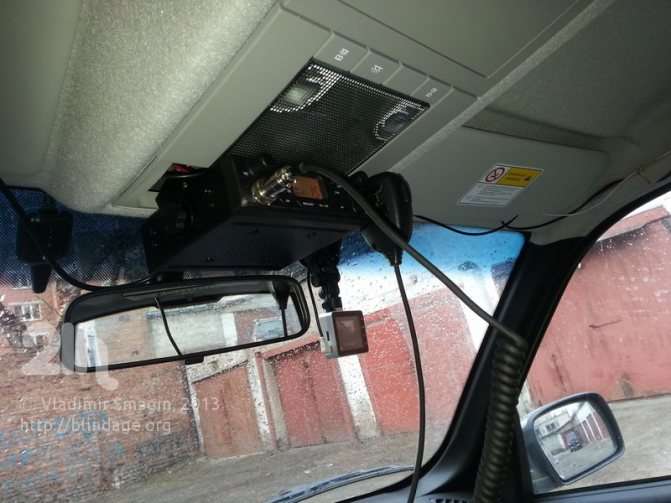

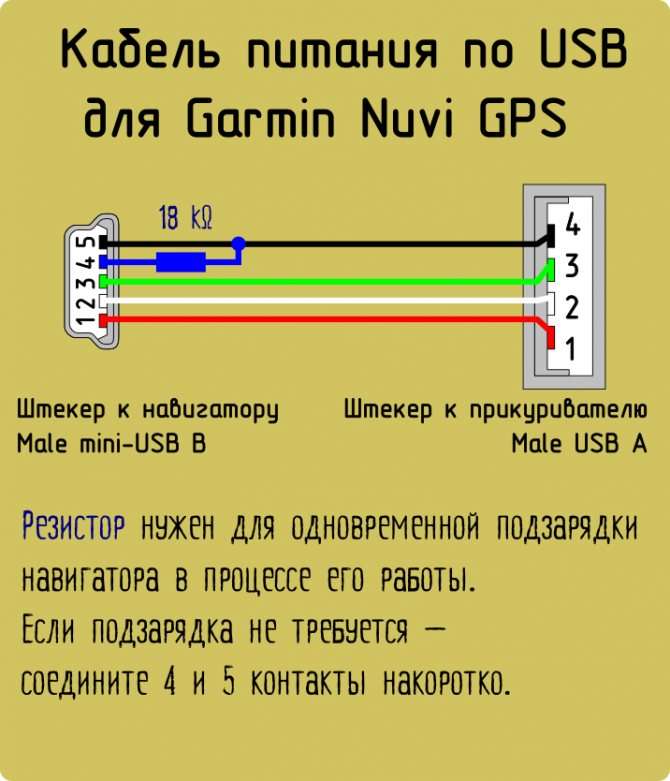

Подключение авто регистратора через DCDC и распиновка кабеля питания

Надоело мне, что в машине повсевременно в прикуриватель вставят регистратор и много иной фигни. Итак вот пришла мне в голову светлая мысль, что нужно убрать нафик все уродские провода и в конце концов сделать прекрасно. Поглядите какая кака темная и белоснежная в районе правого козырька.

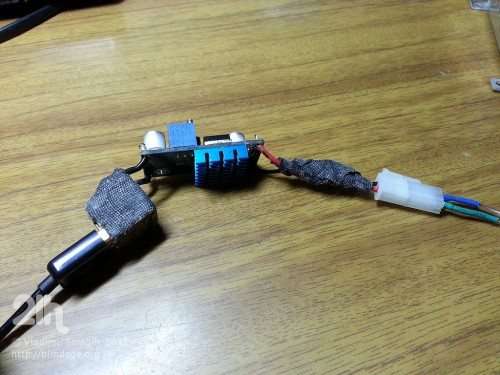

Мной были куплены 2 mini usb кабеля скрученых спиралькой (у вас могут быть другие! проверьте), импульсный преобразователь DCDC с регулятором напряжения и пиковой нагрузкой 3А (а еще лучше на 5А тогда и нагреваться ниче не будет) и мало мелочи для удобств. Китайские DCDC плохо рассеивают тепло, потому я взял небольшой радиатор для чипов видеоплаты и прикрепил на площадку, рассеивающую тепло. Дальше осталось припаять разъем USB и разъем общего питания, чтоб было комфортно отключать и чинить. Направьте внимание, что для питания регистратора необходимо напряжение повысить до 6 вольт и больше туда ничего нельзя вставлять под опасностью выхода устройств из строя. На всякий случай замерьте напряжение питания вашего регистратора. Вдруг оно будет отличаться от моих 6 вольт? Если преобразователь будет употребляться для зарядки мобил и планшетов, то необходимо выставить строго 5 вольт. Не забудьте про предохранитель! На 4А будет достаточно. Обыденные кабели не такие комфортные, потому я купил спиральный кабель с micro usb. Он смотрится круто и растянется, если для вас вдруг придется взять телефон в руки. Сплошные плюсы!

Сейчас чтоб вся эта фигня заработала для питания регистратора нужно видоизменять USB кабель, чтоб регистратор посчитал мой источник питания не компом, а необычным блоком питания. Если ваш регистратор при подключении к такому кабелю не пробует переключаться в режим работы с компом, то ничего не нужно делать. Я выше давал ссылки на кабели. Их до боли просто разобрать и перепаять как следует. Воспользуйтесь этим, если не желаете собирать кабель вполне руками
