Антенный усилитель для телевизора: принцип работы и правила выбора усилителя ТВ антенны

Вы познакомились с разными типами телевизионных эфирных антенн. Сможете без помощи других выбрать антенну более подобающую вашим условиям приема телевизионного сигнала. Остается установить антенну и сделать это необходимо правильно, потому что в неприятном случае все ваши старания возможно окажутся напрасными. Процесс установки антенны включат в себя несколько пт:

1. Сборка антенны.

2. Подключение антенного кабеля.

3. Установка антенны на кронштейн либо мачту.

4. Подключение нескольких телевизоров к одной антенне.

Сборка антенны.

Приобретая эфирную антенну, Вы получаете в комплекте аннотацию изготовителя, где описан процесс сборки, подключение антенны и установка антенны. Обычно сборка антенны не вызывает никаких заморочек. Но, на некие моменты обратим внимание. Многие антенны делаются с применением пластмассовых частей, эти элементы могут крепиться как при помощи защелок, так и винтообразных соединений. Потому следует, аккуратненько создавать сборку, чтоб не сломать пластмассовые фиксаторы, либо не раздавить крепление из за очень сильной затяжки резьбы. Если на антенне имеются открытые контактные соединения, загерметизируйте их при помощи герметика либо пластилина (я обычно использую авто пластилин). Пристально осмотрите все крепежные соединения. Если антенна активная (с усилителем телевизионного сигнала), нужно проверить качество подключения усилителя. Нет ли повреждений либо плохой сборки, по мере надобности убрите увиденные недочеты, это поможет Для вас обойти заморочек при предстоящей эксплуатации.

На некоторых активных антеннах усилители не инсталлируются конкретно изготовителем, потому устанавливаем его сами. Например, такими антеннами являются синфазные антенны в народе известные как “ Польская антенна”, “антенна Решетка”. Антенны оснащаются усилителем SWA-различных модификаций. Сам процесс установки усилителя SWA прост до невозможности, но мне не один раз приходилось (при вызове к клиенту который пробовал без помощи других установить антенну и не совладал с этой, казалось бы, обычной задачей) встречаться с неверной установкой таких усилителей.

Что собой представляет собой антенный усилитель для телека

Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простая микросхема с питанием на 6 либо 12 в либо совсем не требующая подключения к сети. Потому что же он может усиливать сигнал? Попробуем разобрать принцип без сложных определений.

Сейчас вся Наша родина глядит цифровое ТВ заместо аналогового

Антенна передаёт приобретенный сигнал в трансформатор, а после — в транзистор. Тут он только незначительно усиливается. Дальше проходит через эмиттер, после этого его частота корректируется каскадными транзисторами. Вот, фактически, и всё. Последующая точка его предназначения — телек.

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

Таковой вопрос тревожит многих. Необходимо сказать, что при правильном подходе можно принимать высококачественный сигнал не только лишь без антенного усилителя для телека. На удалении до 10-15 км от передатчика можно глядеть телек даже без антенны, используя заместо неё всего только маленькой отрезок коаксиального кабеля. О том, как это сделать, будет поведано в пошаговой аннотации ниже.

Усилитель цифрового сигнала может смотреться по различному

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что пригодиться для сборки антенны, особенности конструкции, варианты антенн различных форм, схемы и расчеты, пошаговая аннотация для без помощи других сборки.

Подключение

Чтоб подсоединить кабель к блоку питания для антенного усилителя необходимо соединить антенный кабель со штекером. Сперва необходимо приготовить кабель. Отступаем от края кабеля полтора сантиметра и делаем тонюсенький радиальный срез,

пытайтесь не разрушить тонкие волоски экрана под наружным слоем изоляции. Снимите срезанный кузок изолятора. Аккуратненько и умеренно отогните волоски экрана, полоску фольги лучше удалите. Отступив от загнутого края оплетки 5 мм, сделайте очередной радиальный срез внутреннего изолятора и удалите его. Просуньте кабель под крепления, и затяните винты.

Направьте внимание, железная оплетка должна касаться нижней залуженной площадки, по другому питание на антенну может не поступить. Не допускайте касания оплетки центральной жилы, будет замыкание и лампочка индикатор 12 В сиять не будет.

Если блок питания для антенного усилителя правильно соединить с кабелем, а так же кабель с антенным усилителем, то телек после опции начнет демонстрировать сразу.

Изготовка усилителя цифрового сигнала: материалы, инструменты, схемы

Сделать антенный усилитель для приёма цифрового телевидения сумеет хоть какой начинающий радиолюбитель, только научившийся держать в руках паяльничек. Основное – выбрать понравившуюся схему из огромного количества тех, что можно отыскать на просторах сети веб. Инструмента будет нужно минимум – паяльничек, резачок и плоскогубцы. Ну а весь нужный материал, таковой как элементы схемы, провода и другие расходники можно приобрести в любом магазине радиоэлектроники либо же совсем заказать через веб.

При изготовлении усилителя цифрового сигнала своими руками без паяльничка не обойтись

Несколько схем антенных усилителей для примера

Для того чтоб не напрягать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый обычный вариант, созданный для широкополосных антенн.

Простая схема усилителя цифрового сигнала

Последующая схема будет мало труднее, но и её можно собрать в домашних критериях.

Эта схема незначительно труднее И в итоге ещё одна. Смотрится всё достаточно трудно, но необходимо только разобраться в ней. В данном случае собрать такую схему усилителя антенны для цифрового ТВ полностью получится.

А в этой схеме необходимо основательно разбираться

Статья по теме:

Антенна для радио своими руками: общие принципы производства, какие материалы потребуются для работы, как усилить радиосигнал FM в домашних критериях, как сделать из активной антенны пассивную — статья по теме.

Подключение и настройка усилителя антенны к телеку: как выполнить

При правильной сборке схемы и правильно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала меж разделителем (диплексором, разветвителем, тройником – кому как комфортнее) и телеком. По мере надобности подачи на него питания стоит обмыслить, чтоб вблизи был источник. При всем этом если на устройство подаётся питание, то при желании из таковой активной антенны просто можно сделать пассивную, просто выключив блок из розетки.

Блок питания должен быть включён в сеть, чтоб усилитель работал

Как подключить два-три Нынешних СМАРТ-телевизора к одной активной антенне

Наш эксперт Станислав Боуш Ведает:

Для того, чтоб подключить два и поболее телевизоров (другими словами в телеках уже есть интегрированный тюнер для приема 20 бесплатных цифровых каналов) к одной активной антенне нужно осознавать КАК ЭТО ПРИСОЕДИНИТЬ Чтоб РАБОТАЛО!

(видео как подключить два цифровых блока DVB-T2 к одной активной антенне находится по другой ССЫЛКЕ).

Вопросы, которые мы обсудим:

-активная либо пассивная антенна подойдет больше для разветвления, комнатная либо внешняя; -где комфортно ставить разветвитель и нужен ли он; -какой должен быть разветвитель — обыденный либо проходной.

1. Какая у вас антенна — активная, либо пасивная.

В пассивной антенне нет усилителя на транзисторах либо микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с 1-го направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень не плохих антенн быть может даже 5 градусов. Другими словами чем посильнее антенна, тем поточнее ее нужно навести на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинноватой. Верная наибольшая длина пассивной антенны приблизительно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это необходимо для приема с 80-100 км. И кстати не факт, что все получится.

Если антенна пассивная, другими словами не просит питания, так как в ней нет усилителя, то все приемлимо просто. Основное, поначалу настройте антенну с одним телеком, добейтесь максимума сигнала и только позже начните его делить на два, три и поболее телевизоров.

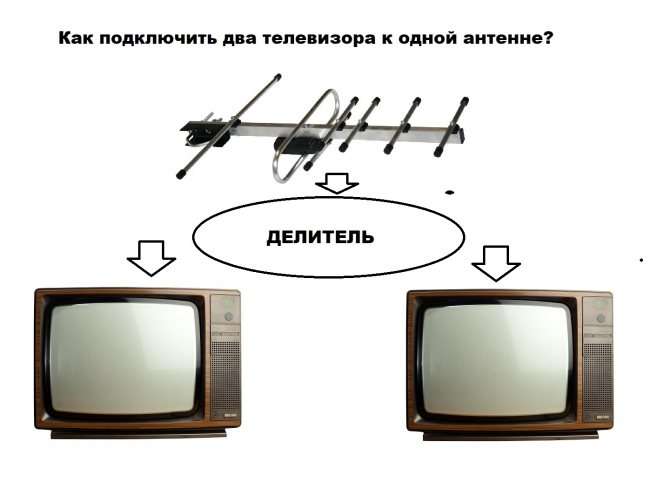

Для разделения сигнала попалам выдуман особый делитель. Нельзя просто скручивать звездочкой три пары телевизионного кабеля, так как весь сигнал в таковой скрутке пропадет. Законы электронных соединений на больших частотах действуют по другому. Вот особый делитель, позволяющий подать сигнал от одной антенны на два телека. На делителе всегда указывается вход (IN от антенны) и два выхода (OUT к телекам).

На кабель накручиваются особые разъемы F-коннекторы и ими ТВ кабель подсоединяется к резьбовым разъемам делителя. Все очень комфортно и просто .

Итак, если антенна без усилителя, все понятно, а если нужно усилить сигнал еще более, так как пассивная антенна слабовата? Тогда антенна обязана иметь интегрированный усилитель. Другими словами антенна активная. Как это найти? До боли просто. Выведите на экран телека информацию о мо уровне и качестве сигнала. Для этого нужно жать на пульте кнопку ИНФО один раз, два либо три. Эта функция есть во всех цифровых приставках (но не во всех СМАРТ-Телевизорах).

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ Принципиальна

Если интенсивность и качество сигнала более 80%, сигнал можно разделять. Если меньше — его нужно поначалу усилить, по другому могут начаться пропадания и замирания сигнала. Другими словами заместо пассивной антенны нужно перебегать к активной либо брать более сильную активную. Ставить антенну повыше, поточнее направлять.

МОЩНАЯ КОМНАТНАЯ ЦИФРОВАЯ АНТЕННА Т-3320 производства ANTENNA.RU может употребляться на нсколько телевизоров.

Это касается и внешних, и комнатных антенн. К примеру заместо обыкновенной китайской антенны Усы и кольцо рекомендую для нескольких телевизоров либо тюнеров использовать сильную нынешнюю комнатную антенну Т-3320 производства ANTENNA.RU.

Видеоклип НА YOUTUBE КАК К ОДНОЙ АНТЕННЕ ПОДКЛЮЧИТЬ ДВА Телека

2. Активная телевизионная антенна.

Нужно принимать во внимание, что сигнал для 2-ух телевизоров будет делиться попалам по мощи, те есть на каждый телек идет только половина принятого сигнала. Вот поэтому применение активной антенны рекомендуется для 2-ух и поболее телевизионных приемников.

Снова: Активная ТВ антенна отличается от пассивной тем, что в ней есть усилитель телевизионного сигнала. к примеру, вот таковой:

Для того, чтоб усилитель работал, нужно на него подать напряжение питания. В нынешние антенны питание подается по центральной жиле кабеля. В большинстве случаев напряжение питания 5 Вольт. Но это всегда лучше уточнять заблаговременно. Как подать питание 5 Вольт на антенну по антенному кабелю? И еще поделить сигнал на два телека?

Для нынешних СМАРТ телевизоров самое обычное решение — приобрести инжектор питания. Конкретно этот инжектор подаст +5вольт питания на центральную жилу кабеля. Инжектор устанавливается рядом с телеком в разрыв антенного кабеля.

Инжектор питания без LED индикатора индикатора это очень таинственная вещь — полностью неясно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это потаенна покрытая мраком. Вот поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).

USB инжектора подключаем в хоть какой USB на телеке, но лучше в блок зарядки мобильного телефона. На USB телека время от времени питание не подается (в некоторых тв питание подается на USB ТОЛЬКО ЕСЛИ ВЫБРАТЬ В МЕНЮ Телека Глядеть Кинофильм Либо СЛУШАТЬ МУЗЫКУ С ФЛЕШКИ), потому лучше в блок зарядки мобильного телефона.

Инжектор питания без LED индикатора индикатора это очень таинственная вещь — полностью неясно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это потаенна покрытая мраком. Вот поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).

Кабель от антенны подключается в штекер инжектора Мать, Штекер инжектора ПАПА подключается во входное гнездо делителя сигнала. При всем этом лучше использовать делитель без резьбы, а с телевизионным разъемами. Выходы делителя подключаются к двум телекам.

Пригодятся переходники с F-разъема на штекера ТВ-Папа и ТВ-Мама по 3-5 шт, зависимо от того, какие разъемы на делителе — гладкие либо резьбовые.

В инжекторе питания Триада Т-311/antenna.ru при правильном подключении инжектора сияет индикаторный светодиод. Это большущее преимущество! На инжекторах других изготовителей индикатора нет. Потому осознать, правильно вы подключили инжектор либо нет, нереально. Используйте конкретно Триада Т-311/antenna.ru и у Вас все получится!.

3. Два телека, но есть ресивер для приема цифрового ТВ.

Нынешний приемник цифрового телевидения позволяет без усилий подключить два телека к одной антенне.

С задней стороны у хоть какого DVB-T2 ресивера находится куча подходящих разъемов. Используем Их!

Активную антенну подключим во входное гнездо антенного входа (самое левое). Правее него находится антенный выход. Конкретно этот выход мы используем для подключения второго телека. С помощью антенного удлинителя подходящей длины (до 20 метров). 1-ый телек подключаем к ресиверу через AV либо HDMI соединительные кабели. AV заходит в набор хоть какого тюнера, HDMI кабель покупается раздельно.

Ну и сейчас самое основное:

Включаем в меню первого тюнера питание активной антенны. Для этого жмем кнопку МЕНЮ

на пульте тюнера и ищем Питание Антенны. Переключаем с ОТКЛ на ВКЛ и сейчас антенна работает!

Естественно, на 2-ой телек придет уже ослабленный сигнал, но обычно этого достаточно. Так же можно организовать прием сигнала на 3-4 телека. В особенности, если телеки устаревшие и ТВ приемники для них все равно приобрести нужно.

Так что все просто. Все продукты, описанные в статье, можно приобрести на веб-сайте antenna.ru по ссылкам ниже. Нажимайте на рисунки продукта и покупайте!

Ах так это будеть смотреться — все просто и никаких доп устройств для подключения второго ресивера не требуется — только удлинитель.

Итак, если телек новый, то от ресивера можно просто взять сигнал с выхода, а если телеки не новые, от 1-го из них питаем антенну, а другие выстраиваем поочередно.Точно так же поступим с третьим ресивером. С четвертым, с…. а вот сколько ресиверов можно так поочередно подсоединить, находится в зависимости от уровня сингнала от антенны, свойства и длины кабеля. Не считая того, на каждом ресивере сигнал делится попалам по мощи. Таким образом, данный метод можно использовать не до бесконечности.

4. Подключение нескольких телевизоров блоков ресиверов с применением проходных делителей.

Проходной делитель это таковой, который пропускает ток для питания активной антенны. Есть два вида делителей — обыденные (они не пропускают ток) и вот эти самые проходные. Разница в стоимости в большинстве случаев несущественна.

Проходные делители отличаются от обыденных цветом этикетки. Обыденные — темная этикетка. Проходные — красноватая либо с красноватыми стрелками, показывающими как сигнал может пройти. Но лучше на всякий случай узнать у торговца. На фото слева обыденный делитель на три, с права проходной делитель на два. Надпись Power pass — тоже помогает осознать что это проходной делитель и указывает, как можно подать питание.

Другими словами вы подаете питание на центральную жилу кабеля у себя в квартире (включая питание в меню ресивера либо с помощью инжектора питания), а ток идет по этой самой центральной жиле через все проходные делители сигнала до антенны, которая размещена, к примеру, на улице. Для чего это необходимо? Время от времени нереально поочередно довести сигнал до каждого телека либо ресивера цифрового ТВ. К примеру, в доме два этажа, мы делим сигнал и позже поочередно идете от ресивера к ресиверу раздельно по первому и второму этажам, как в первой части.

Ах так это может смотреться:

Такая схема подключения позволяет включать питание антенны наиблежайшим к антенне ресивером либо на первом, либо на втором этаже. Если включить оба — ничего не произойдет, должна сработать диодная защита ресивера. Но, как говориться, лучше проверить. Это очень комфортно — выключил ресивер на нижнем этаже — а антенна работает, тк питание подается от ресивера второго этажа.

Вопросы, которые мы обсудим в последующих выпусках:

-активная либо пассивная антенна; -где комфортно ставить разветвитель; -какой должен быть разветвитель — обыденный либо проходной.

Итак, Проходной делитель это таковой, который пропускает ток для питания активной антенны. Другими словами вы подаете питание на центральную жилу кабеля у себя в квартире, а ток идет по этой самой центральной жиле до антенны, которая размещена, к примеру, на улице. Конкретно так изготовлено в сателлитной антенне, так же можно сделать и с ТВ антенной.

Снова — включать питание антенны нужно в меню тюнера наиблежайшего к антенне ресивера.

Вот и все на сей день. С Вами был эксперт Станислав Боуш.

В последующей статье Я расскажу, куда навести антенну для приема 20 каналов бесплатного цифрового телевидения, как фактически выяснить куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового — местонахождении и зоне покрытия цифрового сигнала в Рф.

Усилитель ТВ сигнала: сделать своими руками либо приобрести

Этим вопросом задаются многие. Если рассуждать исходя из убеждений оправданности, то усилитель цифрового сигнала для телека проще приобрести на любом китайском ресурсе. Устройство это дешевое, доставка бесплатна. Но если охото сделать всё без помощи других, можно приобрести там же все детали, взяв к выполнению одну из схем. Стоить это будет не изрядно дешевле, но ведь многие просто увлекаются радиоделом.

Кстати, необходимо отметить, что если домашний мастер желает, чтоб его ТВ воспринимал цифровой сигнал, то его телек должен быть оборудован особым модулем DVB-Т2. В неприятном случае нужно будет приобрести для телека ресивер, который дозволит просматривать каналы в соответственном спектре частот.

Таковой усилитель стоит достаточно дёшево

Усиление телевизионного сигнала без включения доп оборудования

Как оказывается, усилить сигнал телевизионной антенны можно с помощью обыденного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телек старенького эталона. Просто в почти всех домах инсталлируются общие антенны, а они могут работать некачественно. В данном случае можно прибегнуть к одной хитрости.

Коаксиальный кабель с мягенькой изоляцией – нужен конкретно таковой заказать

Что будет нужно для производства усиленной ТВ антенны

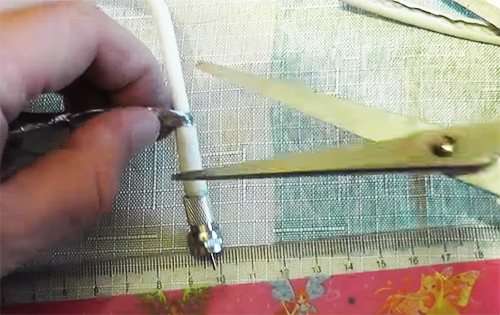

Тут всё очень просто. Нужен обыденный антенный штекер, маленькой кусочек коаксиального кабеля, ножик и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А ах так её выяснить, будем разбираться в пошаговой аннотации.

Изготовка антенны, не требующей усилителя: пошаговая аннотация

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км либо на пути находится много препятствий, использовать усилитель сигнала для антенны телека всё же придётся. Но если схожих заморочек не наблюдается, то антенну можно сделать в течение 5—10 минут.

Если увлекателен полный мастер-класс по изготовлению схожей самоделки, Вы сможете поглядеть его в этом видео.

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телека своими руками – работать она будет не ужаснее.

Как сделать усилитель своими руками

При определённых критериях антенна, расположенная в комнате рядом с телеком, позволяет получить значительно более высококачественное изображение на дисплее, устраняет от снега и указывает большее количество каналов для просмотра. Для получения такового «волшебного» устройства совсем не непременно бежать в магазин. Полностью можно сделать антенну для телека своими руками. Что самое необычное – для этого не будет нужно каких-либо особых материалов, которых нет в хоть какой квартире.

Для иллюстрации данных слов поглядим на метод производства усилителя ТВ сигнала при помощи жестяных банок из-под пива либо лимонада. Устройство можно сделать за четверть часа, при всем этом он будет отлично управляться со своим назначением.

Итак, потребуются: питающий кабель, 1 штекер, 2 банки из-под пива либо лимонада (объём не принципиален), шурупы, отвёртка, 1 пластмассовая бутыль, изолента, плечики для одежки, лучше с перекладиной для брюк.

Сейчас принципиально произвести все следующие деяния в обозначенной последовательности.

Последовательность производства устройства:

1. Нужно соединить приготовленные жестяные банки и плечики для одежки средством изоленты. Расстояние меж главными элементами изготавливаемого устройства должно быть 7-8 см. При наличии у банок ключа открывания цепляем питающий кабель к ним;
2. Дальше закручиваем в жестянки шурупы. При всем этом концы провода должны быть зачищены. Их и фиксируем;
3. При помощи изоляционной ленты прикрепляем кабель к плечикам для обеспечения стойкости устройства;
4. Закрываем банки соответственной по размеру пластмассовой бутылью без дна и заливной горловины;
5. В центре бутыли нужно сделать отверстие. Через него протягиваем закреплённый провод;
6. После сбора устройства пластик нужно ошпарить кипяточком. Он воспримет нужную для плотного прилегания форму, также загерметизирует проделанные отверстия;
7. Сейчас производим подключение приобретенного устройства и настраиваем его для лучшего свойства рисунки.

Если всё изготовлено правильно, то приобретенное устройство будет работать не ужаснее лежащих на прилавках магазинов. По мере надобности, может быть сделать усилитель многосекционным.

Антенный усилитель своими руками

Часто даже в огромных населённых пт есть проблемы с приёмом размеренного телевизионного сигнала. Ее решают при помощи кабельного ТВ. Но далековато не у всех есть возможность издержать деньги на схожее решение. Тут на помощь приходят антенные усилители телевизионного сигнала, нужно только правильно их подобрать.

Особенности общих антенн в многоквартирных домах

Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего использования, можно не думать об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабенький либо его нет совсем, не стоит спешить получать либо изготавливать устройство. Поначалу необходимо позвонить в управляющую компанию и сказать о неисправности. Должны приехать мастера, которые отремонтируют либо поменяют общедомовой усилитель сигнала цифрового телевидения, который в разы сильнее хоть какого личного, после этого ТВ будет демонстрировать идеально.

Время от времени многоканальные усилители просто нужны

Когда нужен усилитель сигнала

Нынешние провайдеры кабельного и сателлитного телевидения предоставляют качественное цифровое видео и аудио на ваш телек, зависимо от применяемого оборудования. Но в некоторых домах единый входящий кабельный канал подключается к нескольким телекам с внедрением разветвителя, и чем больше фрагментируется и перенаправляется входящий сигнал, тем больше мучаются общая скорость и качество. Изображение может стать зернистым и снежным, либо могут показаться размытые призрачные изображения.

Усилители кабельного телевидения употребляются для увеличения свойства изображения и приёма кабельного телевидения, также для увеличения скорости и надёжности вашего сигнала.

Подключать этот устройство необходимо меж вашим телеком и ресивером, причём поближе к источнику сигнала. Идеально будет расположить ТВ-усилитель в коробке магистрального разветвления. Если же сигнал поступает от локальной антенны, то необходимо будет использовать особый усилитель, созданный для установки на месте согласующего устройства.
