Комплект для замены CCFL ламп в старом мониторе на светодиоды
Оценка поломки
До начала монтирования ленты в экран необходимо оценить степень его поломки. Для выявления этого необходимо знать некие тонкости. Выход из строя лампочек в подсветке быть может обоснован последующими причинами.
Во-1-х, вероятен изначальный производственный брак.
Во-2-х, лампы могли повредиться при падении устройства либо от удара по нему чем-либо.
В-3-х, иногда в железной части лампы происходят замыкания.
В-4-х, лампы могли просто выйти из строя, отработав положенный им срок. Просто говоря, они могли перегореть.
При раскрутке монитора несложно найти наличие дефектов и установить предпосылки, которые привели к поломке.
Для высококачественной подмены освещения монитора необходимо осознавать, по каким принципам работает жидкокристаллическая матрица, интегрированная во все виды нынешних устройств с экранами.
Механизмы работы ЖК-матриц
В каждом нынешнем мониторе ЖК-матрицы работают в согласовании с принципом просвета. Другими словами в устройстве работает освещение, лампочки которого просвечивают всю матрицу насквозь.
Но необходимо учесть, что качество монитора находится в прямой зависимости от вида освещения.
В телеках и стационарных мониторах сейчас времени часто употребляется подсветка прямого вида. Другими словами светодиод, лампы размещены по всей поверхности панели.
Для подсветки матрицы употребляются 2 блока. Каждый блок содержит в себе две лампы. Их располагают вверху и понизу монитора. В конечном итоге размещение их таким образом делает равномерное освещение всей матрицы.
Такое размещение ведет к тому, что освещение работает даже тогда, когда какая-либо лампа ломается. За питание этих лампочек отвечают инверторы.
Как какая-либо из лампочек ломается и работу прекращает, инвертор отмечает, что освещение стало неравномерным. Потому и он прекращает работать. Эта функция в него встроена, чтоб обойти последующих проблем в подсветке. Так что часто инвертор провоцирует ситуацию, когда после поломки одной из 4 лампочек подсветка работает еще некий срок.
После освоения данной инфы можно приступать конкретно к процессу установки новейшей подсветки.
PaintPack: динамическая подсветка Ambilight своими руками
Телеки с динамической подсветкой вокруг рамки монитора — одна из фирменных фишек компании Philips. И в отличие от многих других она работает. Но за всё приходится платить, и телеки с Ambilight и завышенным эффектом присутствия стоят дороже многих других моделей.
Русские создатели предложили метод, который дозволит оснастить динамической подсветкой телеки и мониторы хоть какого изготовителя. Для этого даже не придётся везти устройство в сервисный центр: будет нужно только малость времени и усидчивости.
Вообщем, схожую подсветку можно приобрести в виде радиодеталей и изменить без помощи других. Но, как указывает практика, это фактически сопоставимо с готовыми вариациями от PaintPack.
Предлагается две главные модели: версия для монитора (30 светодиодов) и версия для телека (60 светодиодов). Есть и совершенно обычная — на 10 светодиодов, но она подходит только для самых малеханьких мониторов.
Версия для телевизоров оборудована наружным блоком питания. Также в её пользу гласит большее количество светодиодов, что даёт огромную площадь подсветки (будет сиять обширнее и выше, другими словами). Если подобные варианты не подходят по любым суждениям, можно связаться с создателями: за маленькую дополнительную плату они предложат измененный вариант.
PaintPack, на самом деле, представляет собой маленькой корпус, к которому с 2-ух сторон подключаются съёмные LED ленты. Коробка с внутренностью несёт на себе индикаторы и разъём питания, также microUSB для соединения с ПК. Есть ещё мастер-разъём (проприетарный) для поочередного подключения 2-ух устройств.
Корпус устройства располагается на задней панели телека либо монитора. Потом прокладываются LED-ленты в согласовании с аннотацией, подключается питание и начинается чернокнижниченство. При соединении PaintPack с компом через USB-разъём нужно установить драйверы и произвести настройку устройства в комплектной программке.
Настройка делается с помощью пакета AmbiBox. Нужно перейти в меню «Интеллектуальная подсветка», выбрать метод захвата экрана и один из предложенных в программке режимов работы:
- Статический фон — устанавливается хоть какой цвет, регулируется свечение светодиодов.
- Цветомузыка — подсветка будет мигать в такт звучанию музыки. Цвет подсветки устанавливается на зелёно-жёлтый.
- Динамический фон — плавное перетекание 1-го цвета в другой.
- Захват экрана — основной режим работы.
В этом режиме вероятен захват цвета из просматриваемых кинофильмов и игр. Цвет подсветки будет изменяться в согласовании с изображением на дисплее, разделяясь на верхнюю, нижнюю и боковые зоны (любая в отдельности).
Работает PaintPack малость медлительнее, чем официальный аналог от Philips. Но с учётом различия в цены и способности модернизации хоть какого устройства выбор очевиден.
Приобрести вариант для монитора за 2 400 рублей ?
Приобрести вариант для телека за 2 600 рублей ?
Процесс
Для грамотной установки LED подсветки для монитора пригодится соблюдать целый ряд правил. Принципиально делать все в верно установленном порядке. Так, сперва необходимо установить, на самом ли деле сломалась подсветка, потому что не она одна отвечает за подачу света. Это можно с легкостью осознать, разобрав экран.
Часто поломка такового нрава встречается в мониторах телевизоров, компов. Экран может врубаться, а потом опять угасать спустя маленький срок. Перед тем как переработать монитор на LED подсветку, его стоит за ранее разобрать. Сделать это очень легко. Процесс схож для самых различных моделей мониторов, и при установке LED подсветки в монитор LD 22 и в другие подобные мониторы можно воспользоваться одной и той же аннотацией.
Схема диммируемого драйвера LED ленты
Как уже упоминалось, для подмены CCFL на LED в мониторе придётся установить драйвер питания LED ленты.
Собрать простым ШИМ регулятор для диммирования яркости подсветки своими руками можно на микросхеме N555.
Схема LED подсветки монитора со интегрированным диммером
Генератор диммирующего сигнала собран на генераторе импульсов NE555, особенностью этой микросхемы является возможность изменять и частоту, и скважность импульсов. Переменный резистор в этой схеме оказывает влияние на скважность.
Достоинства таковой схемы управления яркостью подсветки – низкое тепловыделение и широкий спектр сигнала, недочет – механическая регулировка. Эта схема пригодится, если стоит программный диммер на плате инвертора питания ламп. Эта схема led подсветки всеприменимая и подойдет для экранов всех изготовителей.
Разборка
В подробностях данную функцию обрисовать не представляет особенной трудности, но каждый вид техники обладает рядом особенностей, отличаются мониторы и размерами, и изготовители по-разному их собирают. Но в процедуре всегда находятся те же самые шаги, только есть вариативность в некоторых моментах. Потому общие моменты можно просто расписать.
Сначала, снимают подставку, откручивая винты, держащие ее, совместно с остальными крепежными элементами корпуса.
В любом устройстве установлен особый паз, созданный для того, чтоб открывать защелки, поддевая крышку плоскими предметами. Он размещен в торце. При разборке монитора в первый раз следует учесть, что защелки будут прижаты плотно, но потом совладать с ними будет все проще и проще.
После чего снимают каркас из металла. С этой целью отодвигают защелки либо выворачивают из корпуса винты. Людям, которые уже подменяли лампу подсветки монитора на LED ленту либо производили замену деталей на таких устройствах, процедура покажется очень обычной. После данного процесса отсоединяют от платы провода.
Потом перебегают к матрице, доступ к которой раскрывается на этот момент. В ней много соединительных шлейфов, которые очень хрупки. Потому стоит проявлять предельную осторожность, работая с ней. Наилучшим решением будет отложить матрицу в сторонку и накрыть ее тканью для того, чтоб случаем не задеть, не разрушить и не дать скопиться на ней пыли. Если работа была проделана хорошо, раскроется доступ к инвертору, электрической плате и лампе. Поработать с ними сейчас не составит труда. Если человек решил заняться переделкой ламповой подсветки на LED в мониторе, ему необходимо держать в памяти то, как размещались все съемные детали в нем. Их тяжело спутать, но новеньким стоит учесть вероятные опасности перепутать их положение.
Последующим шагом в переделке подсветки монитора на LED будет отсоединение каждой лампы от матрицы. После демонтажа канавок из нее можно вынуть источники текущей подсветки и избавиться от них. Тем, кто еще не устанавливал LED подсветку экрана монитора, необходимо держать в голове, что в лампах CCFL содержится ртуть. По этой причине стоит быть бдительным и всегда проявлять осторожность, работая с ними.
На последующем шаге переделки ламповой подсветки на LED в мониторе производят конкретно замену источника освещения.
Подсветка своими руками
Принципиально держать в голове о том, что для этой процедуры выбирается конкретно LED лента. Идеальнее всего для этих целей брать набор LED подсветки для монитора с уже снятым размером с ламп либо выбирать ту, длина которой будет чуток больше. Так, в 1 метре ее должно находиться не меньше 120 лампочек. Чтоб переделка подсветки монитора на LED была действенной, необходимо выбирать цвета, которые не будут давить на глаза. По другому есть риск того, что человек все будет переделывать по второму кругу.
Идеальнее всего, устанавливая LED подсветку монитора своими руками, отдавать предпочтение белоснежным лампочкам. Отлично подходят ленты с кристаллами 3528 и 4115. Размеры их должны подходить посадочным местам, в которые и будет осуществляться установка лент. В большинстве случаев размер составляет 7 мм. LED лента в монитор на подсветку может содержать различное количество ламп, преимущество ее в том, что всяко она прослужит подольше собственных предшественников. После чего ленту укрепляют, используя обоесторонний скотч. Помещают LED ленту заместо ламп подсветки монитора на то же самое место, где прошлые лампы находились.
Как правило это мелкие канавки. Время от времени используют старенькие провода от снятых источников света для предстоящего подключения их к источникам питания. Ранее необходимо непременно инспектировать, хорошо ли был осуществлен сбор LED-подсветки. С этой целью ее подключают, используя провода, к наружным источникам питания – аккумам.
На последующей стадии LED подсветку экрана монитора подключают к питанию. Плата питания всегда имеется на мониторах и компов, и телевизоров. Для того чтоб замена подсветки монитора на LED была эффективной, данному моменту стоит уделить больше внимания. Те, кто имеет опыт подключения слаботочных устройств к сети с напряжением, которое превысило показательно нормы, помнят, что в таком случае техника сгорает. Это случится из-за того, что сопротивление устройства не рассчитано на такую величину. Пригодится найти на плате выводы 12 V и спаять с ними провода от новых ламп. Производя подключение LED подсветки монитора, принципиально держать в голове о соблюдении полярностей.
Сделав это, можно перебегать к сборке телека либо компьютера.
Избавляемся от старенькой CCFL
Более тривиальный путь решения проблемы – замена лампы, но ремонт имеет и некие подводные камешки. К примеру, для подмены нужна точно такая лампа. Источники с незначительно другими параметрами питания инвертор принимать не желает, а отыскать полный аналог для модели выпущенной 5-6 годов назад иногда проблематично.
В свете этого очень презентабельна мысль переделки монитора на led подсветку.
Для перехода на LED придется разобраться с инвертором для CCFL ламп. Нам он уже не понадобится, так как на его выходе формируется высоковольтный частотный сигнал смертельный для светодиода.
Просто отсоединяем шлейф разъёма инвертора от основной платы. На будущее нам пригодится разъём «dim» для управления яркостью LED ленты.
Для подмены ламп в мониторе на LED ленту будет нужно диммируемый драйвер питания.
Замена проводится в два шага. 1-ый – извлечение CCFL ламп и инвертора питания, 2-ой – установка LED ленты, драйвера питания и их подключение. В качестве LED драйвера можно использовать модели на 220В и 12В, основное, чтоб они подошли по габаритам.
В качестве эквивалента CCFL идеальнее всего подходят ленты, у каких 120 диодов на метр. Если не удалось отыскать такую ленту подходящей ширины, может быть внедрение 90 диодов на метр.
Лента должна быть не положительно и не отрицательно белоснежного цвета, по другому преломления цветопередачи гарантированы. При выборе LED ленты для монитора на это обратите повышенное внимание. Подробнее о цвете свечения ламп читайте тут.
При подмене лампы не стоит увлекаться достижением очень высочайшей яркости, у массивных светодиодов существенное тепловыделение, что не наилучшим образом скажется на самой матрице.
Создание регулировки
После того как подменяют подсветку монитора на LED, приступают к регулировке подсветки. Для этого работают с проводами, которые были подключены к лентам, чтоб добавить им возможность включения и выключения при воздействии определенных кнопок. Есть два пути их сотворения.
В согласовании с первым собирают схему, средством нее и делают регулировку мощи и интенсивности ламп. С этой целью делают последующие деяния.
- Берут пластмассовый разъем, который размещается на плате питания монитора. Найти его нетрудно: конкретно из него выводятся провода, каждое гнездо для которого подписано.
- Чтоб обеспечить включение и выключение, используют гнезда DIM. Регулируют яркость, меняя контроллеры ШИМ.
- После чего берут полевой транзистор с каналом N. Потом припаивают минусовые провода от LED ленты к выводу Drain полевика. Производят подключение общего провода от светодиодов к вводному элементу Source. Схема предугадывает применение резистора номиналом от 100 до 2000 Ом. Конкретно через него присоединяют Gate-транзистор на хоть какое гнездо DIM.
- Потом припаивают провода с «плюсом» от LED подсветки. С этой целью производят их вывод к микросхеме питания 12 V, потом припаивают.
- После выполнения всех перечисленных действий устанавливают подсветку в крепежные места, а потом начинают сборку монитора в оборотном порядке. Непременно помнят о бережных действиях с матрицей, фильтрами. После данного пт экран можно использовать.
Вторым способом является последующий порядок действий, направленных на внедрение лент с инверторами LED подсветки в мониторах, встроенными в них. Производят это таким образом.
- Чтоб подключить схему данного метода, опять необходимо разыскать пластмассовый разъем с гнездом DIM и выводом on/of. Проще всего это определяется при помощи распиновки.
- Используя мультиметр, вызванивают гнезда с управляющего блока, отвечавшего за лампы подсветки монитора. От них и исходит требуемый сигнал DIM, также on/of.
- На последующем шаге припаивают провода от инверторов светодиодов к найденным гнездам. Чтоб регулировать подсветку при помощи инверторов, убирают провода, которые питали прошлые лампы.
- Закрепляют их там, где находится свободное место, пользуясь обоесторонним скотчем.
- Чтоб окончить переделку подсветки монитора на LED совсем, инспектируют новое освещение в деле.
Внедрение данного способа ведет к неплохой работоспособности новых ламп. Переделка ЖК-монитора на LED подсветку повеселит хоть какого тем, что техника будет работать изрядно подольше.
Схема диммируемого драйвера LED ленты
Как уже упоминалось, для подмены CCFL на LED в мониторе придётся установить драйвер питания LED ленты.
Собрать простым ШИМ регулятор для диммирования яркости подсветки своими руками можно на микросхеме N555.
Схема LED подсветки монитора со интегрированным диммером
Генератор диммирующего сигнала собран на генераторе импульсов NE555, особенностью этой микросхемы является возможность изменять и частоту, и скважность импульсов. Переменный резистор в этой схеме оказывает влияние на скважность.
Достоинства таковой схемы управления яркостью подсветки – низкое тепловыделение и широкий спектр сигнала, недочет – механическая регулировка. Эта схема пригодится, если стоит программный диммер на плате инвертора питания ламп. Эта схема led подсветки всеприменимая и подойдет для экранов всех изготовителей.
Схема для наружного диммирования
Это копия выходного каскада предшествующей схемы. Если уровень сигнала с диммирующего выхода будет недостаточен для корректной работы полевого транзистора, перед затвором может быть установить доп маломощный транзисторный ключ, который будет играть роль коммутатора напряжения.
А эта схема дозволит управлять яркостью ленты через штатный канал. Учтите, что глубина диммирования для ccfl ламп меньше чем у светодиодов, потому в таковой схеме спектр яркости будет меньше чем при первом варианте.
На многих устройствах Toshiba, JVS, BenQ ШИМ программный, когда на инвертор поступает сигнал роста либо уменьшения скважности, а диммирующий сигнал формируется контроллером самого инвертора. В Самсунг и LG у всех моделей есть выход «dim», который подойдёт для управления яркостью led подсветки монитора.
Замена ccfl на led в мониторе позволяет существенно понизить издержки по сопоставлению с установкой новейшей лампы. Даже по наименьшим расценкам четыре лампы обойдутся в 3-5 баксов, а полуметра LED ленты вкупе с драйвером обойдутся для вас меньше чем в бакс.
Предпосылки подмены
На этот момент очень пользующимися популярностью стали жидкокристаллические мониторы, в которые встроена подсветка. Данная разработка пришла на смену устаревшим моделям, которые отличались худшим качеством. Но даже при высочайшем качестве такие устройства иногда оснащают подсветкой с лампами устаревшего формата. Они никогда не отличались долгими сроками службы, нередко выходили из строя. Конкретно из-за этого в нынешней технике часто ломается освещение. Это не очень суровая неудача, и не во всех случаях следует обращаться к спецу. Сберечь помогает переделка подсветки монитора на LED.
Почему светодиоды?
Хотя сейчас изготовителей мониторов существует величавое огромное количество, вся техника обладает приблизительно одним и этим же принципом функционирования. Потому очень комфортно создавать и замену ламп монитора LED подсветкой. Неважно, какой изготовитель у устройства. Даже если при следовании аннотации разыскиваемая деталь не нашлась на обозначенном месте, то она всяко спрятана вблизи. Присмотревшись, ее будет просто найти.
Светодиоды – нынешний и продвинутый источник света. В большинстве случаев используют LED ленту. Когда нужно произвести ремонт монитора, LED подсветку выбирают по последующим причинам.
Во-1-х, она служит длительно. Если подключить ее хорошо, то она способна работать без ухудшения свойства в протяжении целых 10 лет. Никакие другие лампочки, применяемые в тех же целях, не могут повытрепываться схожей чертой. Они выходят из строя существенно ранее этого срока.
Во-2-х, очень комфортно то, что ленты делаются на самоклеящейся базе. Потому крепление осуществляется безо всякой трудности на любые поверхности, включая заднюю стену монитора.
В-3-х, LED лампочки владеют броским световым потоком. Они подсвечивают экран достаточно активно. Если учитывать ряд советов, то после переделки ЖК-монитора на LED подсветку глаза практически не будут уставать при продолжительном контакте с экраном.
В-4-х, можно выбрать хоть какое освещение на собственный вкус.
Необходимо непременно уделять свое внимание на один момент. Хотя выбор лент по типам освещения всегда очень большой – на прилавках представлен широкий их набор, идеальнее всего отдавать предпочтение размеренным, пастельным колерам. Например, хорошим выбором будет желтоватая либо белоснежная лента. Выбрав такие цвета, человек в дальнейшем произнесет сам себе за это спасибо. Очам будет проще принимать информацию с экрана конкретно при таких лампочках.
Набор для подмены CCFL ламп в древнем мониторе на светодиоды
- Стоимость: $4.34
Всем привет! В этом обзоре я расскажу как переработать монитор до 24? на LED подсветку. Для этого издавна было заказано комплекты из LED линеек и преобразователя, потому ссылка на первого попавшегося торговца. Отыскиваете того, кто отлично упаковывает)
Переделывать буду монитор Benq q7t4.
Итак, монитор закончил врубаться. Для начала разберем и снаружи поглядим на блок питания.
Разбирается каждый монитор по различному, обычно на защелках. В моем случае винты + защелки.
Снаружи все отлично, но предохранитель сгорел. На фото я его поменял.
Дело оказалось в транзисторе на радиаторе — из-за него было кз. Меняем.
Решил проверить высоковольтный конденсатор и не напрасно — его тоже под замену
Монитор стал врубаться, но лампы на секунду зажигались и бп уходил в защиту. При выключении всех ламп защита не срабатывала.
Будем поменять подсветку.
Для её подмены необходимо разобрать матрицу. Разборка у многих матриц схожа

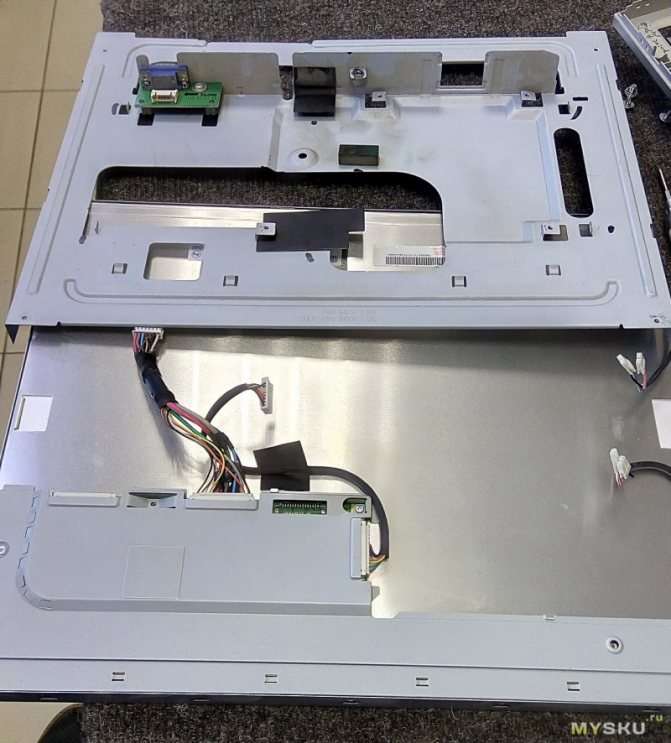

Снимаю шасси. Для этого по краям откручиваю винты.
Снимаю защиту главной платы.
Снимаю железную рамку, которая держит саму матрицу. Она по периметру держиться на защелках
Сейчас аккуратненько снимаем плату с посадочных мест и оставляем её висеть на шлейфах. Аккуратненько, не порвите их!
Сейчас переворачиваем, придерживая матрицу, что бы она не вывалилась. Она еще бывает чуток приклеена к пластмассовой рамке, но это не мешает ее снятию.
Снимаем матрицу и откладываем в незапятнанное место. Я положил на бумагу a4.
Сейчас снимаем пластиковую рамку, она держится на защелках. В углу она у меня сломалась, ничего ужасного
Дальше идут светорассеивающие пленки и оргстекло. Пленки можно и не убирать. Я снял стекло вкупе с ними.
Снимаем корпус ламп
Вытаскиваем сами лампы

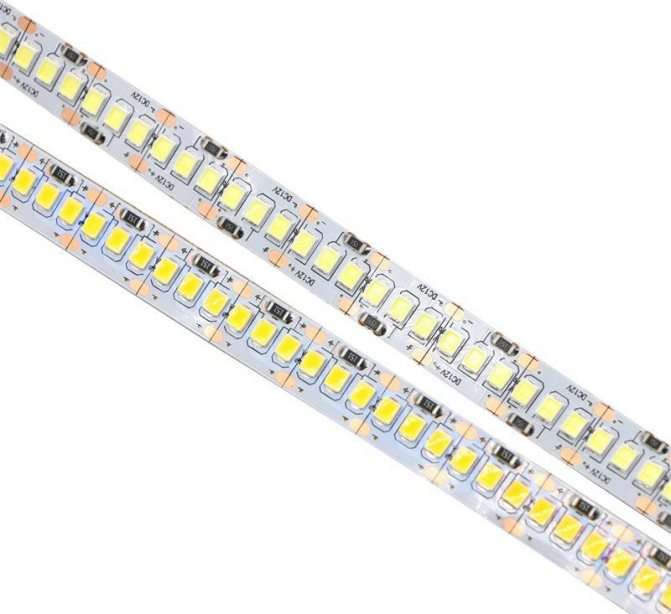

Сама линейка со светодиодами рассчитана для установки в монитор с диагональю до 24?. Для установки в мониторы с наименьшей диагональю необходимо её укорачивать. Для этого с оборотной стороны есть метки.
Кусачками откусываем избыточное и клеим на 2-сторонний скотч. Я использовал узенький скотч 0,3 мм шириной
Сейчас собираем все в оборотном порядке. Смотрим, что бы под пленки не попала грязь. По другому её будет отлично видно на светлом фоне.
Сейчас осталось подключить сам преобразователь к блоку питания.

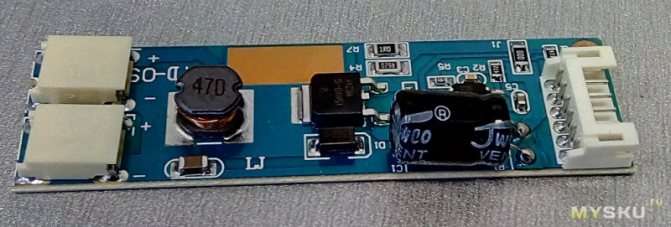

Итак, справа находится контакты для подключения.
VIN — питание подсветки.
ENA — данный контакт отвечает за включение/выключение
DIM — на этот контакт должен приходить аналоговый сигнал регулировки яркости с основной платы.
GND — общий

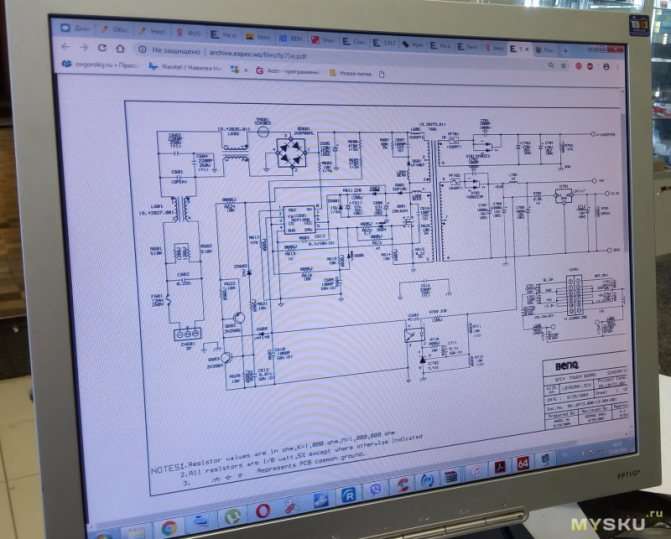

Итак, отыскать питание очень легко. Необходимо отыскать место, где входит напряжение для питания для инвертора. Я выпаял предохранитель инвертора (обозначено стрелочкой), тем вполне обесточив его, и подпаял + контакт преобразователя. Ну и ненадобные детали выпаял — все они равно сейчас не необходимы для работы.
Сейчас необходимо отыскать контакты включения и регулировки яркости на плате. Для этого глядим схему.
Они находятся на разъеме, к которому подключается основная плата монитора.
BRT_ADJ — регулировка яркости
BL_ON — вкл/выкл
Находим их на плате, узнаем при помощи мультиметра с какой стороны разъема 1 контакт.
Ну и подпаиваем провода к необходимым контактам.
Сейчас осталось подключить LED ленты и наклеить преобразователь в свободном месте снутри монитора.
ВНИМАНИЕ! По отличному было надо проверить светодиоды до установки в монитор, но я как то про это запамятовал. Мне подфартило, а у Вас может несколько светодиодов и не загореться. Потому всегда проверяем до установки.

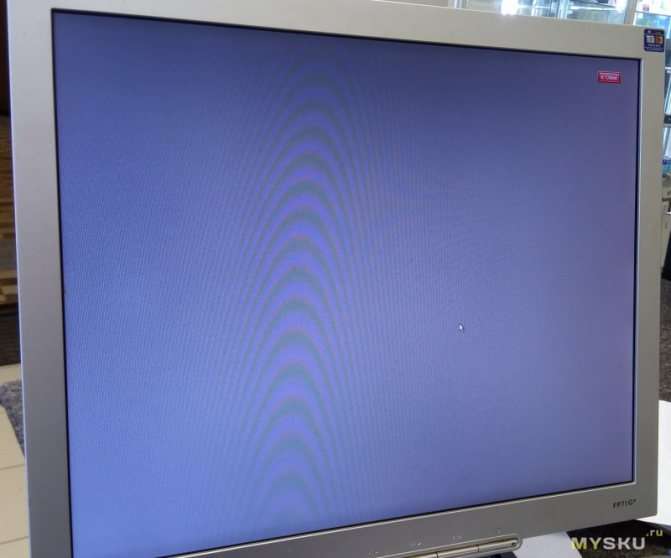

Итак, монитор собран, включен. Все заработало, разве что инвертирована регулировка яркости (т.е на 0 — это макс яркость, 100 — малая). Но это совершенно не критично.
Никаких засветок нет. Разве что цветовой колер не теплый. Но это можно поправить опциями в мониторе
Другие цвета
Вот таким дешевым методом можно отремонтировать монитор, у которого отслужили свое CCFL лампы.
Спасибо за внимание!

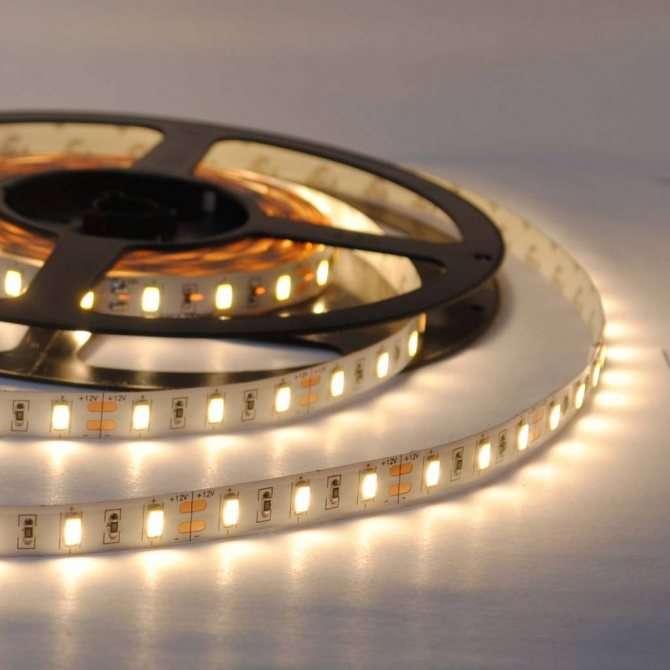

О лентах
Продажа лент со светодиодами осуществляется в катушках по 5 м. Данной длины всегда хватает для того, чтоб сделать результативную и доброкачественную подсветку монитора.
Изделие до боли просто подключить к плате устройства. Достаточно следовать легким инструкциям.
Также ленты отличаются низким потреблением электроэнергии при том, что мощность источника освещения достаточно большая. В большинстве случаев светодиоды требуют напряжения всего в 12-24 В.
Диоды никогда не греются очень очень в процессе работы. Это очень принципиально, потому что перегрев лампочек и является предпосылкой поломки ламп интегрированных в экран конструкций.
Лампочки старенького эталона могут сломаться и из-за того, что устройство нередко включают либо выключают. Но диодикам это не жутко.
LED ленты очень устойчивы ко различным наружным воздействиям. Это также содействует их долговечности. Используя их, можно быть уверенным в том, что опасности повреждений их сведены к минимуму.
Таким образом, замена устаревшего либо вышедшего из строя освещения монитора ведет ко огромному количеству положительных последствий. Но перед тем, как сделать подсветку монитора на LED ленте, стоит со всей бдительностью ознакомиться с аннотацией, а выполняя задачку, стоит кропотливо соблюдать все советы. Тогда новенькая подсветка прослужит длительно и будет веселить владельца.
Избавляемся от старенькой CCFL
Более тривиальный путь решения проблемы – замена лампы, но ремонт имеет и некие подводные камешки. К примеру, для подмены нужна точно такая лампа. Источники с мало другими параметрами питания инвертор принимать не желает, а отыскать полный аналог для модели выпущенной 5-6 годов назад иногда проблематично.
В свете этого очень презентабельна мысль переделки монитора на led подсветку.
Для перехода на LED придется разобраться с инвертором для CCFL ламп. Нам он уже не понадобится, так как на его выходе формируется высоковольтный частотный сигнал смертельный для светодиода.
Просто отсоединяем шлейф разъёма инвертора от основной платы. На будущее нам пригодится разъём «dim» для управления яркостью LED ленты.
Для подмены ламп в мониторе на LED ленту будет нужно диммируемый драйвер питания.
Замена проводится в два шага. 1-ый – извлечение CCFL ламп и инвертора питания, 2-ой – установка LED ленты, драйвера питания и их подключение. В качестве LED драйвера можно использовать модели на 220В и 12В, основное, чтоб они подошли по габаритам.
В качестве эквивалента CCFL идеальнее всего подходят ленты, у каких 120 диодов на метр. Если не удалось отыскать такую ленту подходящей ширины, может быть внедрение 90 диодов на метр.
Лента должна быть не положительно и не отрицательно белоснежного цвета, по другому преломления цветопередачи гарантированы. При выборе LED ленты для монитора на это обратите повышенное внимание. Подробнее о цвете свечения ламп читайте тут.
При подмене лампы не стоит увлекаться достижением очень высочайшей яркости, у массивных светодиодов существенное тепловыделение, что не наилучшим образом скажется на самой матрице.
Легенды о светодиодах
Если задать каждому юзеру техники с мониторами вопрос, поменял бы он ЖК-дисплей на таковой же, но со LED подсветкой, в 90 % случаев ответ будет положительным. Но разъяснить, почему это будет лучше обычных технологий CCFL, большая часть не сможет. В наилучшем случае перескажет один из всераспространенных сейчас легенд, которыми обросла LED-подсветка.
Но нет особенных сложностей в том, чтоб осознать технологии LED. Достаточно незначительно познаний, и легенды насчет нее развенчаются.
Миф номер 1: LED-монитор лучше ЖК.
LED мониторы – это отдельный тип техники, который не имеет дела к обыденным мониторам компов. Так, ими являются информационные, маркетинговые мониторы, которые монтируют на улицах в городках. На этих мониторах визуализация происходит с применением LED ламп – как одной, так и многих, по этой причине их и именуют так. Они достаточно калоритные, но разрешение у них низкое.
Но совершенно отдельным явлением числятся ЖК-мониторы компов с подсветкой из светодиодов. Формируются пиксели в них все еще при содействии матрицы. В ее ячейках водянистые кристаллы управляются сигнальным напряжением, они содействуют проворачиванию плоскости поляризации света на нужные углы. Так регулируется степень его проникания.
Когда в экран устанавливают светодиоды, то источник света изменяется. За пропускание его все еще отвечает матрица. Обычно в мониторах вначале установлены CCFL-лампы. Их поджигают инверторы. Но светодиоды светят точно с таковой же интенсивностью, но затрачивают меньше электроэнергии. По этой причине они и пришли в мониторы компов.
Потому LED-дисплеи не могут соревноваться с ЖК, потому что это вначале различные типы устройств.
Миф номер 2: LED-подсветка везде та же самая, как и CCFL.
Видов CCFL-ламп существует неограниченное количество. Они могут воздействовать на важные нюансы устройства. Так, если в них усовершенствован люминофор, монитор обладает более широким цветовым спектром.
Если идет речь о светодиодах, ситуация становится труднее. Все дело в том, что есть несколько главных их видов. Свойства у них очень различные.
Важное отличие меж ними заключается в цвете. Так, есть два главных пути реализации LED подсветки. Во-1-х, дешевенький и обычный путь – приобрести лампы белоснежного цвета. Но для этого необходимо с особенной тщательностью отбирать яркость и колер свечения.
Во-2-х, есть путь еще более многообещающий. Есть ленты с цветными светодиодами, и конкретно их особенное сочетание дает в конечном итоге белоснежный свет. Обычно используют RGB-триады, но есть и другие варианты. Чтоб сформировывать цвета пикселей, употребляется вся доступная разрядность матрицы. Экран обхватывает огромную цветовую палитру, а цветопередача становится поточнее. Обычно эти свойства чрезвычайно значимы в проф технике, где эти познания и используются в особенности интенсивно.
Но реализация второго пути ведет к столкновению с огромным количеством проблем. Так, необходимо кропотливо подбирать триады диодов. Кроме этого, необходимо обучаться управлять освещением таким образом, чтоб, когда изменяется яркость монитора, точка белоснежного осталась на месте.
Есть разница и в конструкции блоков подсветки: они могут быть торцевыми и тыльными.
Большая часть ЖК-мониторов употребляет торцевую подсветку. Лампы размещены в торцах на панелях. Излучение их перенаправляется в световоды. Лучи света подвергаются преломлению и направляются к ЖК-матрице, поляризатору и светорассеивателям. Главный плюс такового устройства в том, что экран тонок. Но достигнуть того, чтоб подсветка была равномерной в нем, труднее. Для них используют торцевую LED-подсветку с белоснежными светодиодами.
В тыльной конструкции подразумевается применение групп LED ламп. При выборе данного типа конструкции возникает возможность управлять яркостью подсветки по зонам. Это отлично подходит телекам. Но таковой путь применим исключительно в мониторах со значимой шириной.
Миф номер 3: LED-подсветка обладает наилучшим цветовым охватом.
С самого начала LED подсветка использовалась только в проф технике благодаря особенным качествам RGB. Она и обладает широким цветовым охватом, превосходящим эталоны. Но для использования этих параметров в ежедневной жизни такая подсветка окажется необоснованно дорогой.
Белоснежные светодиоды не владеют таковой же цветопередачей. Они полностью соперничают с обыкновенными CCFL. Конечные же свойства цветового охвата зависят от особенностей самой матрицы.
Миф номер 4: LED-подсветка дает больше равномерности.
Неравномерность в панели быть может спровоцирована неравномерным излучением источников света, особенностями световода, поляризатора, матрицы, нарушениями в светопропускании, светофильтрах. Потому подсветка не является единственным нюансом этого вопроса.
Но решение существует. Неравномерность монитора можно восполнить. Но это просит огромных издержек. Равномерность же мониторов с LED-подсветкой не очень отличается от той же свойства у мониторов с CCFL.
Миф 5: LED-подсветка не мелькает, в отличие от CCFL.
Хоть какой ЖК-монитор мелькает вопреки расхожему заблуждению о том, что это не так. Просто процесс происходит с таковой частотой, что это не замечается.
Данная неудача никак не решается. Работа с нынешними мониторами с наибольшим уровнем яркости при дневном освещении в помещении гробит глаза.
Хотя спектр конфигурации показателя яркости у светодиодов широкий, в теории можно было бы управлять яркостью, не используя ШИМ. Конкретно он является предпосылкой мигания.
Но на самом деле это наслаждение не из дешевеньких, к тому же добавляет ряд технологических сложностей, решение которых будет нелегким.
Потому хоть какой экран, даже со светодиодами, будет мелькать.
Миф 6: LED-подсветка экономичнее CCFL.
Это вправду так. Утверждение является вполне справедливым, такая слава светодиодов полностью заслужена ими. При использовании белоснежной подсветки из светодиодов электроэнергии тратится практически вдвое меньше, чем при применении стандартных CCFL. Так что данный миф на практике подтверждается.
Миф 7: мониторы с LED-подсветкой экологичнее CCFL.
Понятно, что экология всегда очень мучается в процессе производства оборудования IT-индустрии. Это привело к тому, что везде появились экологические эталоны. Они кропотливо соблюдаются.
Но по другому дело обстоит с процессом утилизации. Так, всем понятно, что обыденные лампочки имеют в составе ядовитую ртуть. Но все были очевидцами того, как люди выкидывали их, часто в разбитом виде, совместно с другим мусором. Потом мусор сжигался, и парами ртути дышало все население страны.
CCF-лампы также имеют в собственном составе ртуть. А вот светодиоды такового небезопасного элемента лишены. Потому их применение вправду оказывает влияние на экологию положительным образом. Миф на практике также подтверждается.
Миф 9: LED-подсветка дороже CCFL.
Не так издавна данное выражение было правдой. Система RGB LED добивалась огромных издержек. Ценник на нее все еще остается высочайшим.
Но совершенно по другому дело обстоит с белоснежными светодиодами. Возникновение этих новых видов лампочек вызвало реальную рекламную войну меж изготовителями светодиодов и обычных CCFL. Часто стоимость на мониторы со светодиодами более высока. Все дело в том, что технологии эти еще совершенно юные, и потребители не успели с ними так близко познакомиться. Ажиотаж же вокруг них достаточно большой.
Миф 10: LED-подсветка обладает большей контрастностью.
Имеется в виду динамическая контрастность, так как статическая ее разновидность не находится в зависимости от источников освещения: он быть может и CCFL, и LED, показатель никак не поменяется.
Динамическая же контрастность является непостоянной величиной. Она находится в зависимости от алгоритмов работы соответственных блоков опции подсветки, от контента, который на мониторе воспроизводится. Но при использовании LED-подсветки на конечный итог оказывает влияние и тыльная подсветки с зонным управлением – local dimming.
Когда в изображении есть и светлая, и черная область в тот же самый момент, контрастность будет соответствовать статическим показателям. Но технологии local dimming гасят подсветку в черной области, а в светлой наращивают. Это ведет к увеличению контрастности.
Чтоб local dimming работал корректно, необходимы отдельные блоки, которые будут допускать управление отдельными группами светодиодов. Но эта конструкция дорогая.
Обыденные белоснежные светодиоды выключаются и врубаются очень стремительно, и это отличает их от CCFL.
Потому на практике миф подтверждается. Но если идет речь о компьютерном мониторе, то этот показатель ему не важен. Еще важнее оказывается статическая контрастность.
Источник: vsamodelino.ru
Смотрите также:
