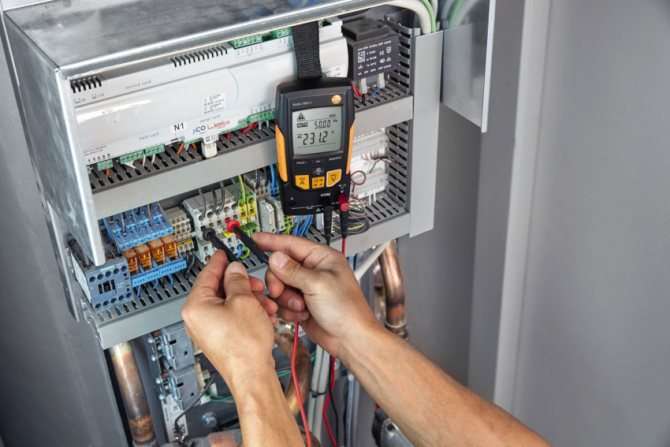

Как определить фазу и ноль индикаторной отверткой или мультиметром

В каждом доме имеются электрические приборы и проводка, в работе которых появляются некие трудности. Вызов проф электрика по каждому малейшему поводу обойдется в копеечку, еще проще решить делему без помощи других. Для этих целей может пригодиться мультиметр, который определяет характеристики сети. Но инструмент является дорогостоящим, и не всегда его приобретение целенаправлено для использования в домашних критериях. Его функции может поменять индикаторная отвертка. Что же все-таки это такое и как ее использовать? Как найти, где фаза, а где ноль?

Механизм работы

Как работает индикаторная отвертка? Внешний облик устройства идентичен с обычной отверткой, но он имеет интегрированный в полость ручки индикатор. Железная часть отвертки играет роль щупа, при всем этом он способен сокращать силу подаваемого электричества, чтоб внедрение устройства было очень неопасным. Также устройство имеет светодиод, который размещается в высшей части ручки. Не считая этого, отвертка имеет железную пластинку контактного типа.

Механизм работы достаточно прост — щуп отвертки касается проводника электричества, потом, проходя по нему, сила тока существенно уменьшается, после этого человек прикасается пальцем к контактной пластинке. Происходит замыкание цепи, отчего зажигается лампочка. Отвертка нужна для того, чтоб показать наличие в сети неизменного либо переменного тока.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили без помощи других заняться ремонтом электроприборов, интересуются, как отыскать фазу и ноль индикаторной отверткой. Для этого следует придерживаться последующего метода работы:

• поначалу проводка обесточивается;
• провода, которые нужно протестировать, необходимо зачистить от изоляционной обмотки;
• после этого нужно включить электричество;
• щупом попеременно нужно касаться проводов, при всем этом следует держать в голове о том, что цепь должна быть замкнута пальцем на контактной пластинке;
• тот провод, при касании к которому зажигается лампочка, является фазой электронной цепи.

Как отыскать фазу и ноль индикаторной отверткой в розетке? Для этого необходимо попеременно помещать щуп в отверстия розетки. При обнаружении фазы будет зажигаться лампочка. Свечения не будет, если отвертка указывает ноль. Если при касании к обоим отверстиям розетки лампочка не зажигается, это свидетельствует об обрыве ноля.

Не считая использования индикаторной отвертки, можно найти фазу по цвету провода:

• желто-зеленый провод является заземлением;
• цвет провода фазы — темный;
• ноль имеет голубий цвет провода.

Если цветовое рассредотачивание не соблюдено, пригодится индикаторная отвертка для определения.

Применение контрольной лампы

Контрольная лампа — это обычная лампа накаливания, к которой присоединены две изолированные проволоки по несколько см любая. Одним концом проволоки необходимо дотронуться до радиатора отопления либо трубопровода, а другим – до проверяемой области. Поглядим, как найти фазу. Она находится там, где во время данной процедуры лампочка зажглась. Нужно осознавать, что таковой метод является достаточно небезопасным в связи с большой вероятностью электроудара.

Многие считают, что просто отыскать фазу без особых устройств. Но по сути внедрение средств находящихся под рукой небезопасно, с ними вы сможете просто расстаться с жизнью. Непременно нужно использовать приборы – пусть и легкие. Достаточно приобрести самый обычной индикатор питания, который стоит совершенно не недешево.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания принципиально проверить ее способность к работе прямо в магазине. Если нет соответственного щита, сделать это можно с помощью обычной индикаторной отвертки. Для этого необходимо взять лампу одной рукою за железный цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе зажгется.

Невзирая на то, что метод действующий, в итоге быть может сбой, если лампочка разгерметизирована. В таком случае электронная цепь сохраняется, но лампа все равно не зажгется. Но такое случается достаточно изредка.

Определение правильного положения выключателя

При монтировании выключателей, для удобства их устанавливают таким образом, чтоб в положении “ввысь” они замыкали цепь, а в положении “вниз” размыкали.

Пробник позволяет до монтажа найти, какое положение за что отвечает.

Жалом отвертки с пальцем на торцевом контакте необходимо дотронуться до одной из клемм выключателя, а скрепкой в другой руке – ко 2-ой клемме.

Индикатор пылает только во включенном состоянии.

Проверка нагревательного ТЭНа

Проверить способность к работе нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, другие провода при всем этом необходимо отсоединить. Для проверки необходимо прикоснуться рукою к одному из контактов ТЭНа, щупом отвертки — к другому. При всем этом цепь замыкается прикосновением к железной пластинке на устройстве. Если лампа зажгется, то нагревательный элемент исправен.

Проверяем удлинитель

Чтоб проверить способность к работе обычного бытового удлинителя, необходимо, воткнуть тестер в одно из его отверстий, а позже в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

2-ой вариант проверки чуток труднее и для него, необходимо деэлектрифицировать удлинитель.

Потом куском проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму необходимо прикоснуться отверткой.

Индикатор зажегся – удлинитель исправен.

Доп способности внедрения индикатора

Не считая поиска фазы в электросети, индикаторные отвертки владеют и неочевидными функциями.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только лишь определять фазу и ноль, да и инспектировать напряжение в проводах с изоляцией. Не рекомендуется перекусывать неведомый провод, потому что нередко бывает неясно, под напряжением он либо нет. В таком случае проводятся последующие манипуляции:

• взять индикаторную отвертку нужно конкретно за щуп;
• железную пластинку необходимо приложить к проводу;
• если кабель под напряжением, то индикатор на отвертке покажет это.

Таковой метод определения подходит даже для проводов, которые находятся под штукатуркой, но свечение при всем этом быть может наименее броским.

Дистанционный метод

Этот метод позволяет найти наличие переменного напряжения без прямого контакта с проводником.

Отвертка берется за нажимало, и подносится пятачком – контактом ручки к розетке.

Индикатор зажегся – напряжение есть.

Таковой вариант подходит для поиска сокрытой проводки в стенке.

Помните!

Трение корпуса отвертки о какую-либо поверхность приводит к появлению статического электричества, из-за чего вероятны неверные срабатывания.

Точность поиска проводки в стенках дома дистанционным методом мала, а совершенно никчемна, если в стеновых панелях есть арматура, искажающая сигнал.

Поиск обрыва провода

Аннотация к индикаторной отвертке отмечает многофункциональность устройства. Это чрезвычайно значимо и комфортно в домашнем использовании. Разобравшись, как отыскать фазу и ноль индикаторной отверткой, ею можно также найти обрыв провода. Если переноска вдруг не стала работать, то сперва необходимо проверить целостность электронной цепи:

1. Нужно убедиться в отсутствии недлинного замыкания — для этого необходимо высвободить переноску от включенных в нее устройств, взять рукою за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — означает, недлинного замыкания нет.
2. Для поиска покоробленного провода необходимо зажать пальцами один из контактов вилки. Щупом отвертки при всем этом попеременно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.



3. Его необходимо пометить маркером. Потом необходимо выяснить размещение — где фаза, а где ноль, как это будет изготовлено, вилку необходимо воткнуть в розетку так, чтоб эти характеристики совпали.
4. После этого железной пластинкой индикаторной отвертки производится поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом производится поиск обрыва провода и в проводке дома.

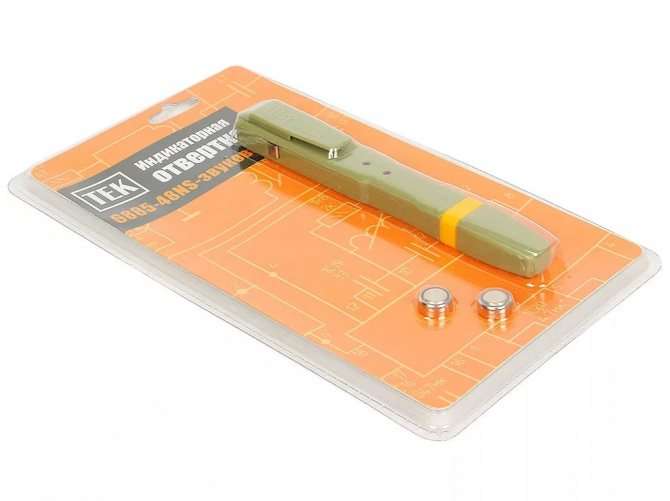

Электрическая индикаторная отвертка

Можно отыскать фазу и ноль как индикаторной отверткой со светодиодом, так и электрической. Различия только в их конструкции. Электрическая индикаторная отвертка быть может как с жидкокристаллическим экраном, так и без него.

Заместо светового сигнала таковой устройство оповещает о наличии напряжения звуковым сигналом. Не считая этого, огромным преимуществом такового устройства является вывод инфы о напряжении на жидкокристаллический экран, если такой имеется. Механизм работы электрического устройства является таким же, как и у обыкновенной индикаторной отвертки.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Нынешняя индустрия выпускает огромное количество разных индикаторов. Определенной стандартной систематизации их не существует. По особенностям технического устройства приборы можно поделить на однополюсные и двухполюсные, также выделяют пассивные и активные изделия. В разделе пойдет речь о систематизации по первому признаку.

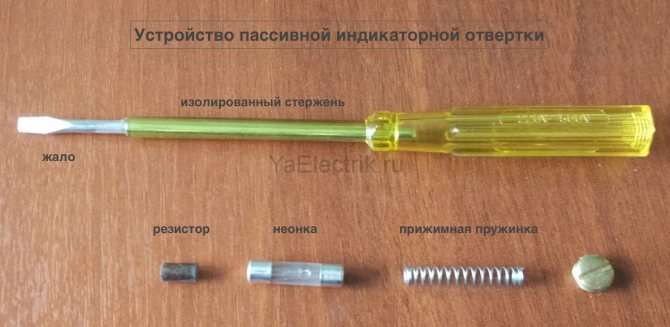

Однополюсные индикаторы. К данному виду относятся простые устройства, схема конструкции которых описана выше: в базе – нажимало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют LED лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По механизму работы такие индикаторы схожи простым устройствам, но возникает возможность прозвонки проводов.

Более продвинутые однополюсные модели имеют сложное устройство, хотя механизм работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва укрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую либо LED лампу. Некие устройства обустроены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превосходит 1 м, оба имеют нажимало. Такие приборы числятся проф, используются для проверки присутствия тока меж 2-мя контактами. Посреди двухполюсных есть модели, которые определяют не только лишь наличие напряжения, да и его величину.

Двухполюсной тип индикаторных отверток характеризуется наличием 2-ух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком систематизации индикаторов является их деление на активные и пассивные устройства. В базу положены многофункциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими чертами:

1. Легкие. Однополюсные, состоят из 1-го корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что указывает индикаторная отвертка такового типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Почаще применяется в быту, для электриков неприемлем в силу отсутствия способностей обеспечить нужное обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов заключается в том, что при определении наличия напряжения не нужен ноль, его роль делает человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается к тому же в том, что резистор, в силу значимой сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Осознать, как отыскать фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукою надавить на пластинку на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы определяют только наличие напряжения в определенной точке электроцепи

Свойства активных отверток-индикаторов напряжения

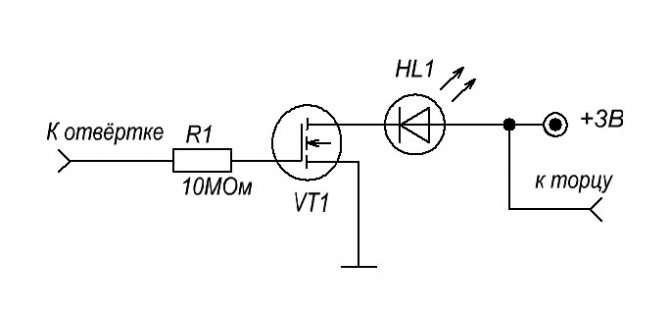

Активные индикаторы имеют более сложное устройство. Снутри корпуса находится схема, которая работает чуть по другому, чем у пассивных устройств. Такое устройство является более чувствительным. LED индикатор напряжения реагирует не только лишь на наличие тока, да и на электрическое поле, которое непременно появляется вокруг проводника.

Активные индикаторы имеют последующие технические свойства:

1. Наличие личного источника питания. Снутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод заместо неоновой лампы.

Как воспользоваться индикаторной отверткой со светодиодом? Если одной рукою взяться за нажимало, а 2-ой коснуться пластинки на корпусе, LED лампа отреагирует – засветится. Эта многофункциональная возможность интенсивно используется при прозвонке проводов.

Нужный совет! При работе с активным индикатором нужно учесть последующую его особенность: завышенная чувствительность, кроме обеспечения доп функций, часто становится неувязкой, потому что индикатор время от времени указывает на наличие напряжения там, где его нет и быть не может.

Активные индикаторы имеют свой источник питания

Проверка работоспособности

Перед тем как найти, где фаза, а где ноль, необходимо проверить способность к работе самой отвертки, потому что она, как и хоть какой другой устройство, быть может неисправна. Для этого следует направить внимание на такие аспекты:

1. Корпус устройства должен сохранять свою целостность. Работа с электричеством просит неплохой изоляции без повреждений.
2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
3. Если употребляется изделие на батарейках, то необходимо впору их подменять.

Безопасность при использовании отвертки очень принципиальна, потому при обнаружении неисправности рекомендовано приобрести новое устройство. Цена варьируется от 50 до 1000 р. зависимо от модификации.

Определение предназначения проводов по цвету

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветочки. По Эталону Евро Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть покрашены в карий, темный, сероватый цвет. Голубой изоляцией обозначаются проводники с нулем. Заземление окрашивается в двуцветную обмотку зелено-желтого цвета. Не считая того, Эталоном воспрещается использовать окрашивание заземление только желтоватым либо только зеленоватым цветом. В Рф же распространён ГОСТ 50462 от 2009 г., который практически стопроцентно соответствует Европейскому Эталону и по которому окрашивание делается так же. Нужно направить внимание на то, что не наилучшим решением является поиск наличия напряжения только по цветовой маркировке, потому что специалисты-электрики могут по-разному проводить подключение.

Меры безопасности

При работе с устройством необходимо соблюдать последующие меры безопасности:

1. Не следует разбирать отвертку, подмене подлежат только батарейки, если таковые имеются.
2. Внедрение покоробленной отвертки строго воспрещается.
3. Воспрещается использовать устройство без винта.
4. При контакте щупа с электричеством запрещено браться руками за обнаженную часть устройства.
5. Не стоит использовать устройство при напряжениях выше, чем это обозначено в технических свойствах.

Для того чтоб выяснить, сияет фаза либо ноль на индикаторной отвертке, необходимо выполнить все советы, изложенные выше. При всем этом принципиально смотреть за исправностью устройства и не третировать правилами неопасного использования индикаторной отвертки.
