Светодиодный индикатор фаз: схема и обзор моделей. Как сделать индикатор фаз своими руками

Проверка напряжения в цепи – процедура, нужная при выполнении различного рода работ, связанных с электричеством. Некие любители-электрики, а время от времени и мастера пользуются для этого самодельной «контролькой» – патроном с лампочкой, к которому подсоединены провода. Хотя таковой способ запрещен «Правилами неопасной эксплуатации электроустановок потребителей», он достаточно эффективен при грамотном использовании. Но все таки в этих целях лучше воспользоваться LED определителями – пробниками. Их можно приобрести в магазине, а можно сделать без помощи других. В этой статье мы поведаем, зачем необходимы эти приборы, по какому принципу они работают и как сделать индикатор напряжения на светодиодах своими руками.

Зачем нужен логический пробник?

Это устройство с фуррором применяется, когда нужно произвести подготовительную проверку работоспособности частей обычный электронной схемы, также для первичной диагностики легких устройств – другими словами в тех случаях, когда не требуется высочайшая точность измерений. При помощи логического пробника можно:

• Найти наличие в электроцепи напряжения величиной 12 – 400 В.
• Найти полюса в цепи неизменного тока.

• Произвести проверку состояния транзисторов, диодов и других электронных частей.
• Найти фазную жилу в электроцепи переменного тока.
• Прозвонить электронную цепь для проверки ее целостности.

Более ординарными и надежными устройствами, при помощи которых выполняются перечисленные манипуляции, являются индикаторная отвертка и звуковая отвертка.

Описание моделей DC JJDC0112

Этот фазовый индикатор делается с 3-мя зажимами. Всего у модели употребляется два сенсора. Скорость определения фазы — 3 секунды. Функция автоматической калибровки отсутствует. Как говорят спецы, модель не подходит для работы с силовым оборудованием. Генератор в нем применяется на 3,5 А. Параметр токовой перегрузки в устройстве малозначительный. Допустимый уровень влажности колеблется в районе 56 %. Конденсаторы для защиты системы используются оперативного типа. Приобрести обозначенный фазовый индикатор на рынке можно за 6300 руб.

Пробник электрика: механизм работы и изготовка

Обычный определитель на 2-ух светодиодах и с неоновой лампочкой, получивший посреди электриков заглавие «аркашка», невзирая на несложное устройство, позволяет отлично определять наличие фазы, сопротивления в электроцепи, также обнаруживать в схеме КЗ (куцее замыкание). Всеприменимый пробник для электрика в главном употребляется для:

• Диагностики на обрыв катушек и реле.
• Прозвонки моторов и дросселей.
• Проверки выпрямительных диодов.
• Определения выводов на трансформаторах с несколькими обмотками.

Это далековато не полный список задач, которые решают при помощи пробника. Да и перечисленного достаточно, чтоб осознать, как полезно это устройство в работе электромонтера.

В качестве источника питания для этого устройства употребляется рядовая батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превосходит 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, потому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Пробник способен делать свои функции полностью, пока напряжение на источнике питания не падает ниже 4 В. После чего его можно использовать в качестве указателя напряжения в цепях.

Во время прозвонки электронных цепей, показатель сопротивления которых составляет 0 – 150 Ом, зажигается два светоизлучающих диодика – желтоватого и красноватого цвета. Если показатель сопротивления составляет 151 Ом – 50 кОм, то сияет только желтоватый диодик. Когда на щупы устройства подается напряжение сети величиной от 220 В до 380 В, начинает сиять неоновая лампа, сразу с этим наблюдается легкое мигание LED-элементов.

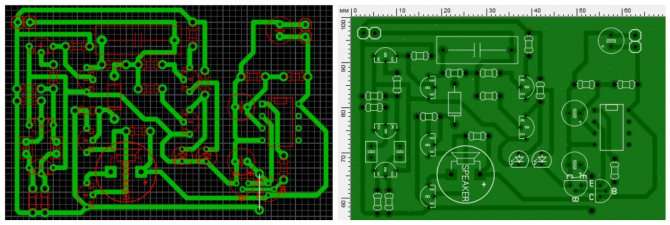

Схема этого индикатора напряжения имеется в вебе, также в спец литературе. Изготавливая таковой пробник своими руками, его элементы устанавливают снутри корпуса, который сделан из изоляционного материала.

Часто для этих целей употребляется корпус от ЗУ хоть какого мобильного телефона либо планшетного компьютера. С фронтальной части корпуса следует вывести штырь-щуп, с торцевой – отменно изолированный кабель, конец которого оснащен щупом либо зажимом-«крокодильчиком».

Сборка простого пробника напряжения со LED индикатором – на последующем видео:

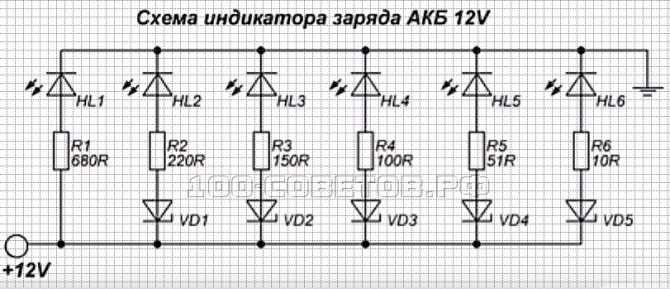

Индикатор переменного напряжения 220 В

Разглядим 1-ый, более обычной вариант индикатора сети на светодиоде. Его используют в отвертках для нахождения фазы 220 В. Для реализации нам пригодится:

• светодиод;
• резистор;
• диодик.

Светодиод (HL) вы сможете выбрать полностью хоть какой. Свойства диодика (VD) должны быть приблизительно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Оборотное напряжение 30-75 В. Резистор (R) обязан иметь сопротивление не меньше 100 кОм, да и не больше 150 кОм, по другому просядет яркость свечения индикатора. Такое устройство можно без помощи других выполнить в подвесной форме, даже без использования печатной платы.

Схема простого индикатора тока будет смотреться аналогичным образом, только нужно использовать емкостное сопротивление.

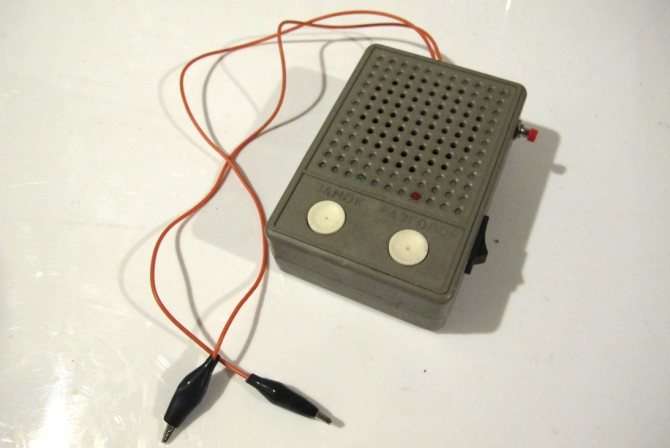

Как сделать эвуковой пробник электрика своими руками?

У некоторых запасливых любителей в «арсенале» можно отыскать огромное количество нужных вещей, в том числе и наушник (капсюль) для телефона ТК-67-НТ.

Подойдет и другое аналогичное устройство, снабженное железной мембраной, снутри которого размещена пара поочередно соединенных катушек.

На базе таковой детали быть может собран легкий звуковой пробник.

Сначала необходимо разобрать телефонный капсюль и отсоединить катушки друг от друга. Это необходимо для того, чтоб высвободить их выводы. Элементы располагаются в наушнике под звуковой мембраной, около катушек. После сборки электронной цепи мы получим полностью рабочий определитель со звуковой индикацией, который может быть использовать, например, в целях проверки дорожек печатных схем на обоюдное перемыкание.

База такового пробника – электрогенератор с индуктивной обратной связью, главными деталями которого является телефон и транзистор малой мощи (идеальнее всего германиевый). Если такового транзистора у вас нет, то можно пользоваться другим, владеющим проводимостью N-P-N, но в данном случае полярность включения источника электропитания следует поменять. Если включить генератор не выходит, выводы одной (хоть какой) катушки необходимо поменять меж собой местами.

Прирастить громкость звука можно, выбрав частоту электрогенератора таким образом, чтоб она была очень приближена к резонансной частоте наушника. Для этого мембрану и сердечник необходимо расположить на соответственном расстоянии, изменяя интервал меж ними до получения подходящего результата. Сейчас вы понимаете, как сделать индикатор напряжения на базе телефонного наушника.

Наглядно изготовка и внедрение простого пробника напряжения на видео:
