Можно ли использовать розетку, работающую от лампочки?

Особенности монтажа

Выполняя в помещении ремонтные работы по установке доп освещения в целях экономии трудовой нагрузки (не нужно делать штробирование стенок), следует знать, что для прокладки проводов есть схемы включения осветительного устройства, которые дают ответ на вопрос, как подключить выключатель от розетки, да и в данном случае все работы имеют свои тонкости.

В процессе ремонта используются двужильные либо трехжильные электронные провода, в каких по одной жиле идет фаза, по другой ноль, если жилы три, то по третьей к тому же заземление.

Какой материал и инструмент нужен для проведения работ?

Для проведения работ по установке доп освещения в помещении нужно иметь последующий инструмент и расходный материал:

• устройство, с помощью которого можно деэлектрифицировать электронную цепь;
• электронную проводку того же сечения и выполнения (дюралевая либо медная жила), которая стоит во всем помещении, доме либо квартире;
• распределительные коробки, в каких производим соединение;
• отвертка с индикатором, указывает наличие фазы либо ее отсутствие;
• пассатижи и бокорезы, с помощью которых будет проводиться соединение;
• изоляционная лента для закрытия поверхности скруток;
• крепеж и материал для выполнения работ по древесной поверхности (гофра либо железная полоса);
• для монтажа выключателей – подрозетники;
• по мере надобности выполнения штроб пригодится перфоратор.

Набор инструментов

Не считая подготовки инструмента и материала, подходящего в работе, нужно вначале нарисовать схему электронного подключения выключателя и обусловиться с местом, где он будет стоять, также высчитать сечение жил для доп нагрузки.

Как выбрать электропровода?

1. Нужно знать, какой мощи будет осветительный прибор, подключаемый через выключатель. С применением формулы: мощность = ток ? напряжение, можно отыскать значение номинального тока, в однофазовой сети напряжение принято считать 220 вольт.
2. Зная величину номинального тока, по таблице можно выбрать провод подходящего сечения.

Как правильно выбрать выключатель?

Для того чтоб правильно выбрать выключатель, нужно осознавать, что в его конструкцию заходит токоприемник и прерыватель электроцепи. Индустрия предлагает последующие виды таких устройств:

Все включающие устройства имеют однообразный принцип подключения электронных жил, но могут иметь разные крепления контактов с ними, некие изделия требуют специального инструмента либо крестовой отвертки.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, при помощи которого осуществляется замыкание либо размыкание цепи. Из-за этого в необходимое время подключаются либо отключаются те либо другие потребители энергии. В большинстве случаев они употребляются вкупе с осветительными устройствами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только лишь одноламповые, да и многоламповые устройства.

Подключение почти во всем находится в зависимости от конструктивных особенностей изделия. Существует два типа выключателей, используемых для внешней либо внутренней проводки. 1-ые инсталлируются на кирпичные либо древесные стенки и закрепляться саморезами на подрозетнике. В нынешних критериях в большинстве случаев употребляется 2-ой вариант. Установка встраиваемых выключателей делается в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заблаговременно приготовленное в стенке. В данном случае, при подключение выключателя с одной кнопкой от розетки, употребляется сокрытая проводка, укладываемая в заблаговременно приготовленные штробы с следующей шпаклевкой.

Надежность предстоящей работы почти во всем находится в зависимости от правильного выбора одноклавишного выключателя. Расчетное значение тока накладывается на рабочий механизм устройства. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой аспект выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется получать специальную влагозащищенную модель.

Схема включения устройства разрыва цепи через розетку

Для того чтоб подключить выключатель с внедрением розетки, применяется стандартная схема включения. Принципиально! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет впрямую на источник освещения:

1. Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (за ранее нужно провести обесточивание помещения), жилы, идущие на выключатель, и провод от осветительного прибора.
2. Одну жилу от источника употребления электричества подключаем к нулю, фазу нужно пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Нередко электронное подключение источника употребления энергии, к примеру, бра от розетки, происходит для установки доп освещения, в нашем случае это быть может одно либо несколько бра, по этой причине ток имеет низкое значение и есть возможность выбирать провода подходящего сечения, но есть аспекты:

• по требованиям безопасности и ПУЭ для этих целей нельзя использовать провод с медной жилой сечением меньше 1-го квадратного мм;
• и провод с дюралевой жилой не меньше 2-ух с половиной квадратных мм.

При выборе провода нужно учитывать, каким образом он проложен, так для открытой прокладки есть определенные условия:

• для медной жилы провода малое сечение – 1,5 квадратных мм;
• малое значение дюралевой жилы – 4,0 квадратных мм.

Для прокладки провода по внешней стенке дома либо строения есть последующие требования:

• для проводов с медными жилами – 2,5 квадратных мм;
• для дюралевых жил провода – 4,0 квадратных мм.

Как без помощи других подключить источник света от выключателя?

Одним из обычных методов, по воззрению профессионалов, является включение бра в цепь через выключатель с питанием от розетки с внедрением нулевого и фазного провода, в особенности это прибыльно делать, когда осветительный прибор находится неподалеку от выключателя.

Для выполнения этой работы нужно сделать последующее:

1. Провести монтажные работы по установке источника освещения и выключателя, потом выполнить деяния по их подключению.
2. С розетки, от которой будем подключать наш прерыватель напряжения, снимаем с помощью автомата в щитке напряжение (обычно разводка проводится по группам употребления), проверяем «пробником» на отсутствие фазы.

1. Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым различием, то:

• ноль – голубой провод;
• заземление – 2-ой провод с двойным цветом (желто-зеленый);
• фаза – 3-ий провод, он быть может кофейного цвета.

Если нет цветового различия и подключение выполнено дюралевым проводом, нужно краткосрочно подать напряжение на розетку и «пробником» найти фазу проводящего электричество провода.

1. К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя .
2. Когда вы не понимаете, как , решение такое же, но с выхода устройства прерывания электронной цепи каждый фазный провод идет к личному источнику освещения, либо для люстры на свои лампочки употребления электроэнергии.
3. К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
4. После чего проводится укладка проводки и изолирование всех соединений, также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне либо в другой зоне помещения, и вы желаете установить бра либо торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается последующим образом:

• розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
• фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
• двум другим проводам (это нулевой провод и заземление) подключение делаем впрямую к светильнику.

Нужно осознавать, что нельзя сделать оборотное подключение, другими словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, либо квартиры.

Схема подключения

Электронная схема представляет собой параллельное подсоединение к источнику питания осветительного устройства с лампочкой, выключателя и розетки.

Предварительные работы

После отключения автомата нужно ещё раз удостовериться в отсутствии напряжения, сейчас с помощью индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заранее под напряжением, к примеру, на входе к автомату. Индикатор засветился после прикосновения с фазой, означает он в исправном состоянии. Сейчас прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Означает, напряжение снято и можно приступать к работам.

Читать также: Как разобрать утюг бош видео

В проделанных штробах проложите провода, подводя их к настенным отверстиям. При всем этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуток больший припас, чем позже мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом либо алебастром.

Электромонтажные работы

Заведите в распределительную коробку двужильный кабель от электросети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, 2-ой к светильнику, 3-ий к розетке.

У провода, жилы которого имеют различное цветовое выполнение изоляции, красноватый цвет обозначает фазу, голубий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двужильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для конкретной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двужильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из 2-ух клемм, к которым подсоединяется фаза и ноль.

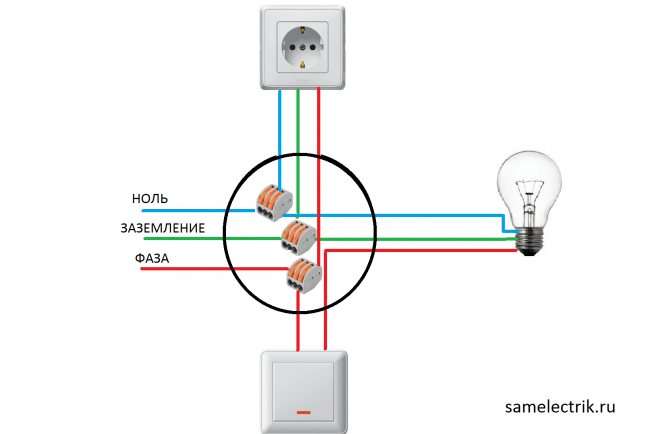

Схема подключения выключателя, осветительного прибора и розетки в распределительной коробке смотрится последующим образом:

1. Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
2. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
3. Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой осветительного прибора.

Все места соединений должны производиться очень крепко, чтоб обеспечить надёжный контакт. Это можно сделать старенькым дедовским методом – оковём скрутки, которую сверху ещё лучше пропаять. Есть и поболее нынешние приспособления: особые колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и окончание работ

Все скрутки разведите в различные стороны, чтоб они не касались друг дружку и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», осветительный прибор не пылает, означает, всё правильно, фаза разомкнута. Сейчас нажмите кнопку выключателя в положение «включено», электронная цепь замыкается и по ней уже напряжение поступает от источника питания на осветительный прибор, лампочка зажигается. На розетке напряжение будет находиться повсевременно, проверить её работу можно подключив хоть какой электробытовой устройство. Воткните в розетку штепсельную вилку фена, радио либо электрочайника и проверьте его работу.

Сейчас опять отключите вводной автомат и надёжно заизолируйте места скруток изоляционной лентой, можно ещё сверху надеть ПХВ трубки. Аккуратненько уложите все соединённые провода в коробке, чтоб она позже закрылась крышкой.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой запирается и распределительная коробка, при всех ремонтных работах никогда не прячьте её под обои либо штукатурку. Помните, распределительная коробка должна быть всегда доступна, вроде бы это не портило вид вашей комнаты.

Также имейте в виду, если осветительный устройство и розетка конструктивно имеют защитное заземление, то для их электронной схемы пригодится трёхжильный провод. Таковой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным либо жёлтым цветом, точно также в коробке необходимо будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и осветительного прибора.

Вывод

Все схемы подключения устройства прерывания цепи (выключателя) не имеют сложного решения, но требуется соблюдение правил электронной безопасности. Спецы советуют все работы планировать и проводить по шагам, после выполнения работ по монтажу можно проверить корректность собранной схемы, потом подать напряжение и проверить схему в работе.

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще воплотить и на что направить внимание?

Конкретно на эти вопросы мы попытаемся ответить в нашей статье. Ведь наверное многие из вас сталкивались с неувязкой необходимости обустройства новейшей электроточки и делать для этого вполне ремонт в комнате не всегда целенаправлено, ну и не надо. Основное с мозгом подойти к делу и правильно расставить ценности.

До того как рассматривать вопросы внесения конфигураций в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от осознания данного вопроса впрямую зависят ваши способности на внесение в нее конфигураций.

Основная схема квартирной электросети

Сначала определимся как выполнена схема разводки по квартире либо дому. Начало данная схема берет во вводном щитке.

• Итак, начнем с вводного щитка. Он может размещаться в подъезде либо конкретно в квартире. В нем вы отыщите вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электронной сети. Время от времени заместо автомата стоят пакетные переключатели либо даже рубильники, но это в большей степени в старенькых домах.
• От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество впрямую находится в зависимости от вероятных нагрузок в вашей квартире.
• Групповые автоматы делят электронную сеть вашей квартиры либо дома на несколько не связанных вместе групп. Группы могут формироваться по нраву нагрузок либо по удобству монтажа. Это вопрос не принципный. Единственное что навязывает аннотация, это разделение на различные группы электроприборов в ванной и кухне с электрическими приборами в жилых комнатах.
• От групповых автоматов провода идут в одну, две либо большее число распределительных коробок. В них делается конкретное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет очень сделать проще сервис и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтобы обусловиться может быть ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем верно себе представить нашу будущую схему.

• Для подключения розетки согласно п.7.1.13 ПУЭ нужно три провода. Какой-то из них фазный, 2-ой нулевой и 3-ий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и хоть какого другого цвета фазный провод.
• Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

• Подключение выключателя еще проще сделать своими руками. Ведь для этого нужно только два провода. При этом оба из них будут фазными. 1-ый провод подключается к фазному проводнику групповой полосы и к вводу выключателя.
• 2-ой провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу осветительного прибора. Ноль осветительного прибора, подключается минуя выключатель, конкретно в распределительной коробке к питающему проводу.

Другие варианты схемы

Аналогичным образом можно подключить от 1-го источника питания розетку, двухклавишный выключатель и две группы осветительных устройств. В данном случае в распределительную коробку будет приходить два провода с 2-ух выходных контактов выключателя и две фазные жилы от осветительных приборов. То же самое, как в описанной чуть повыше примере, исключительно в коробке будет на одну скрутку больше. Если для вас будет нужно установить трёхклавишный выключатель и три группы осветительных приборов, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных устройств. Всего в коробке получится 5 скруток:

• Ноль электросети с нулевыми жилами розетки и осветительного прибора.
• Фаза электросети с фазными жилами розетки и выключателя.
• И три скрутки фазных проводов, отходящих от каждой кнопки выключателя и группы осветительных приборов.

Читать также: Баллоны с газом для горелок

В случае с защитным заземлением добавится ещё одна скрутка. Время от времени бывает достаточно проблематично уложить скрученные провода в распределительной коробке. На данный момент на рынке электротоваров можно подобрать варианты, специально созданные для размещения в них огромного количества проводов и кабелей.

Вот так нетрудно подключается розетка и выключатель от одной распределительной коробки. Основное, попробуйте разобраться в этой самой обычной схеме. Тогда и уже все последующие электронные схемы будут для вас понятны. А в итоге вы получите достаточно благопристойную экономию средств на вызове электрика-профессионала.

Здесь основное не спутать проводники, чтоб не вышло куцее замыкание. Подсоединение достаточно обычное:

• вводная фаза соединяется совместно с фазой розетки и выключателя (в свое время от кнопок фаза далее идет на лампочку);
• вводной ноль, фактически как и «земля», соединяется с розеткой и лампой (это быть может люстра либо другой осветительный прибор).

Идеальнее всего поглядеть корректность монтажа на предоставленной схеме подключения розетки, лампы и выключателя:

Обращаем Ваше внимание на то, что более высококачественный метод соединения проводов в распределительной коробке – клеммы WAGO (указаны на картинке). Они дешевые и комфортные в использовании.

На видео ниже наглядно показывается, как соединить все 3 элемента совместно:

Вот и вся электронная схема подключения розетки, выключателя и лампочки в одной распределительной коробке. Возлагаем надежды, информация была вам доступной и полезной!

Всегда до ремонтных работ в помещении по переносу точек включения осветительных приборов нужно заблаговременно обмыслить места их установки. Работы по монтажу выключателей и розеток должны сопровождаться соблюдением правил неопасной работы. Если помещение было в эксплуатации, его нужно деэлектрифицировать, установка проводов проводить по утвержденной схеме.

Решением многих вопросов в ремонтируемом помещении является подключение включающего устройства (выключателя) люстры либо другого электронного устройства от розетки. В процессе ремонта этот метод поможет сберечь на проводах, на времени выполнения работ, не нужно делать доп штроб.

Изменение предназначения электроточки и подключение одной от другой

Сейчас можно разглядеть вопросы подмены выключателя на розетку либо розетки на выключатель, как провести от выключателя розетку и напротив. Ведь мы знаем базы подключения электроточек и их особенности.

Начнем с более обычный операции подмены розетки на выключатель. Чтобы не распыляться тут и в следующих наставлениях мы будем приводить только нужные переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Не считая того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует делать только после снятия напряжения с данной группы, также с проводов примыкающих групп к которым может быть случайное прикосновение. Стоимость халатности быть может очень высока.

• Итак, после демонтажа розетки у вас осталось три провода. Какой-то из них фазный, 2-ой нулевой и 3-ий заземление. Как обусловит их по цветам вы уже понимаете. Но лучше проверьте корректность цветовой расцветки с помощью индикатора напряжения как это продемонстрировано на видео.

Как просто и стремительно сделать очень полезное приспособление в виде лампочки-розетки!

Пламенный привет всем любителям самоделок ! В один прекрасный момент попалась шабашка по установке перегородок в маленьком сарайчике. Работал обычно гайковертом, но запамятовал взять для него зарядное устройство, и как это обычно бывает гайковерт сел, а работа была не закончена. Как назло в данном сарайчике розетки не было, но лампочка висела и подключить сетевой гайковерт штатным методом способности не было, потому пришлось снять патрон и заколхозить впрямую. Вот фактически этот случай и побудил меня сделать обычное, но полезное приспособление, как раз для таких случаев, когда нет розетки, но есть патрон. Так же данная самоделка подойдет для ремонта в подъездах, где не всегда есть возможность подключить инструмент к розетке.

Соединение с внедрением электронной распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к обнаженному проводу либо незаизолированному контакту. При всем этом принципиально найти «фазу».

Механический разрыв «нулевой» жилы приведет к травме. Если сразу прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Итог – поражение электротоком.

Индикатор либо тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, кабинет, цех). Судя по схеме, выключатель размещается меж вводом и лампой. При этом подключение производится таким образом, чтоб в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диодик на индикаторе зажгется, если коснуться его железным жалом.

Функциональное значение распределительной коробки заключается в рассредотачивании тока меж розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрических кабелей, протянутых от щитовой, электросчетчика с «пробками» либо «автоматами». Почти всегда за это отвечает застройщик, а жильцы, выполняя ремонт, без помощи других вправе только поменять проводку, укладывать новые ветки, поменять схему подключения ламп и розеток.

Изготовка лампочки розетки

Сперва разбираем лампочку на две половинки. Поделить можно просто руками, сложного ничего нет. (схему лучше не выбрасывать, если конденсаторы целые, они излишними никогда не будут, такие можно в паять в . Дальше примеряем розетку к цоколю лампочки. В моем случае все идеально подходит и можно просто с натягом одеть розетку на цоколь, но если у Вас не подходит, то можно сделать древесную проставку.

Как лицезреем из фото ниже, провода в цоколе лампочки очень тонкие и их просто нужно поменять.

Заместо пайки я решил использовать болтики и гайки. Как мне кажется, это будет надежнее, чем пайка.

Берем провод потолще, зачищаем , ну можно и ножиком))) И залужеваем кончики, делая колечко, что бы все крепилось плотно и долговечно.

Последующим шагом сверлим отверстие в центре цоколя лампочки и с боковой стороны и прикручиваем проводки, как показано на фото ниже.

Осталось совершенно незначительно, подключаем розетку и плотно насаживаем ее на цоколь от лампочки.

И в конечном итоге выходит вот такая обычная, но очень нужная самоделка!

Самое время пойти и протестировать ее.

Как «запитать» автомагнитолу от компьютерного блока питания?

Основная тема уже озвучена в заголовке, потому перейдём сразу к делу. Итак, что нам пригодится? Во-1-х, рабочая автомагнитола либо авто CD/MP3-ресивер. У меня на руках оказался авто CD/MP3-ресивер Panasonic CQ-DFX883N.

Во-2-х, компьютерный блок питания формата AT либо ATX. На данный момент много компьютерного железа от старенькых ПК, в том числе и блоков питания.

Где его можно отыскать безвозмездно либо за малые средства?

• Вынуть из собственного старенького ПК, который пылится в чулане;

Приобрести за копейки на «барахолке» — такие 100% есть на любом радиорынке;

Починить и довести до мозга неисправный компьютерный БП.

Для собственной затеи я купил «бэушный» блок питания как раз на «барахолке».

До того как подключать компьютерный БП к автомагнитоле — необходимо его проверить и, если нужно, довести до рабочего состояния. Об этом чуток позднее, а пока о том, как подключить автомагнитолу к компьютерному БП.

Подключение автомагнитолы к компьютерному БП.

У компьютерного блока питания (БП) есть здоровый жгут с выходными разъёмами. Провода чёрного цвета — это минус либо общий провод. По жёлтым подаётся напряжение +12V. Другие провода нам будут не необходимы — их использовать не будем. Итак вот нам необходимо от блока питания взять всего-навсего 12V. Для этого берём хоть какой из разъёмов MOLEX

либо Floppy-разъём. Дальше откусываем от него жёлтый провод (+12V) и чёрный провод — минусовой. Потом подключаем эти провода к питающим проводам автомагнитолы.

Необходимо отметить, что выходной канал на +12V достаточно мощнейший и может «отдать» в нагрузку ток в 8-10 ампер (при мощи БП 200 — 300 Вт.), что, фактически, нам и необходимо. Обычно, наибольший ток, потребляемый авто CD/MP3-ресивером составляет 10-15 ампер. Но это максимум!

Не считая этого необходимо провести лёгкую доработку, если у вас блок питания формата ATX. Об этом расскажу чуток позже.

У автомагнитолы имеется 3 провода, к которым подключается питание (напряжение +12V) от штатной электросети автомобиля. Чёрный провод — это минус (по другому — общий провод, «земля», Ground

). Жёлтый провод — это +12V (маркируется как Battery ). Это главные провода для подключения питания к автомагнитоле.

Но если даже подключить эти провода к аккуму либо БП, автомагнитолу мы не включим — она будет в дежурном («спящем») режиме.

Потому ищем красноватый провод (маркируется ACC

) у автомагнитолы и скручиваем его совместно с жёлтым проводом +12V.

Как из аккумуляторного саморезовёрта сделать сетевой

Штатно красноватый провод подключается к замку зажигания авто.

Как шофер замыкает ключом зажигания электронную цепь, автомагнитола автоматом перебегает из спящего режима в рабочий — врубается подсветка монитора автомагнитолы. При всем этом красноватый провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красноватый провод.

При всем этом автомагнитола будет включатся сразу при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Потому при включении такового блока на его выходах +12V, +5V, -12V, -5V напряжение возникает сразу.

У блоков питания формата ATX есть дежурный источник питания на +5VSB

(Standby). Он работает всегда, пока блок питания подключен к сети 220V. Чтоб на выходных каналах появились напряжения +12V, -12V, +5V, -5V, +3,3V необходимо на главном выходном разъёме замкнуть зелёный и чёрный провод.

Если вы желаете, чтоб выходные напряжения появлялись сразу после включения БП, то можно установить перемычку меж зелёным (Power ON

) и чёрным проводом. При всем этом блок питания будет выходить из «спящего» режима сразу после подачи на него напряжения сети 220V.

Восстановление компьютерного блока питания.

Для начала пробуем включить блок питания. В большинстве случае бывшие в употреблении (б/у либо «бэушные») блоки питания от ПК, обычно, рабочие, но имеют некие недостатки (отсутствие некоторых выходных напряжений, пониженное напряжение на одном из каналов +12, -12, +5, -5 вольт и т.п.). Если даже блок питания запустился — при всем этом начнёт крутить вентилятор — стоит вскрыть корпус блока питания, выгрести из него всю пыль, открутить интегральную схему и оглядеть контакты на предмет непропая. Если необходимо — поправить недостатки.

Перед проведением всех работ нужно отключать блок питания от сети 220V. Также после чего не помешает принудительно разрядить высоковольтные электролитические конденсаторы входного выпрямителя (220-470 мкФ. * 250V). Сделать это можно подключив на несколько секунд резистор на 100-200 кОм параллельно контактам конденсатора. Естественно, держать пальцами резистор не стоит — по другому можно получить лёгкий удар током.

Эта операция нужна поэтому, что остаточный

электронный заряд конденсаторов небезопасен (в рабочем режиме на них 200V!).

При случайном касании выводов конденсаторов можно получить лёгкий электронный удар. Явление очень противное.

Повышенное внимание стоит направить на состояние электролитических конденсаторов выходных выпрямителей. Если они вздуты, имеют разрыв зарубки, то их необходимо поменять новыми.

Поподробнее об устройстве компьютерных блоков питания формата AT поведано тут.

Чтоб блок питания смотрелся более внушительно можно выкрасить его аэрозольной краской-спреем (продаётся в любом магазине автозапчастей).

Основная » Секреты ремонта автомагнитол » Текущая страничка

Т

акже Для вас будет любопытно выяснить:

Разметка

Народная мудрость не напрасно говорит, что резать необходимо только тогда, когда отмерил 7 раз. Потому отнеситесь к разметке с подабающим вниманием, как раз тогда вы на уровне мыслей выполняете работу, которую после остается только воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует увидеть, что выключатель, обычно, ставится около двери на высоте 80-90 см от пола, другими словами на высоте свободно опущенной руки. Но не стоит принимать всё практически, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет очевидно выпадывать из общей картины.

Смотрите, что бы при открытии двери, она его не заслоняла выключатель, воспользоваться им будет не комфортно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (либо розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).Размечая, придерживайтесь принципиальных правил:

При расположении проводки рядом с другими стенками и потолком, делайте от них отступ приблизительно 20 см. Смотрите чтоб провода размещались только горизонтально и вертикально, чтоб перегибались под прямым углом. Учитывайте, что в несущих стенках штробы должны быть малой глубины и размеров. Следует убедиться, что в ней нету старенькой проводки, прочитайте как найти ее.

Штробление (если необходимо)

Далее идёт противный процесс штробления. Чтоб ваш интерьер в дальнейшем не портили проложенные поверх обоев провода, их можно упрятать в стенки, за ранее проделав в последних особые углубления – штробы. Не буду углубляться в данную тему, т.к. в статье желаю поставить акцент конкретно на электронной части вопроса. Замечу только, что в вашем случае стенки могут быть как из различных материалов (бетон либо гипсокартон), так и выключатель быть может внутренний, который нужно углублять в стенку, так и затратной. Всё это будет впрямую оказывать влияние на объём и метод штробления. Без наличия подабающего опыта и инструментов лучше проложить кабель поверх стенок, закрепив его пластмассовыми скобами.

Установка проводки

Сейчас нам пригодится двужильный провод, который мы прокладываем в заблаговременно проделанные борозды. Закрепить их там проще всего будет разведенным веществом алебастра.

Следует держать в голове, что это вяжущее очень стремительно схватывается, так что действовать придется стремительно. Провода отрезаем с припасом, укоротить мы их всегда успеем!

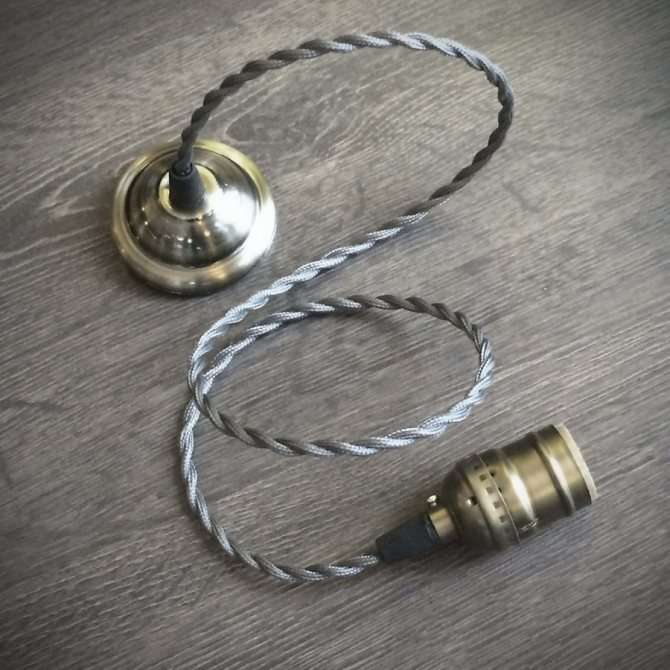

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особенного труда, достаточно всего только снять см 5 первичной изоляции и примерно на сантиметр зачистить сами жилы. Позже поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, потому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не принципиально куда вы накидываете фазу, а куда ноль — лампочка работать будет. Но техника безопасности просит, чтоб фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения

Подключение к распределительной коробке

На данный момент начинается самый интересный процесс — подсоединение вашей проводки к распределительной коробке. Если вы понимаете, где находится источник электронного тока к которому можно подключиться, то это уже отлично, в неприятном случае поиск распределительной коробки может затянуться.

Для подключения проводки впрямую к электронному щитку через доп автомат воспользуйтесь аннотацией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от наиблежайшей розетки, это не воспрещается. Если вы запланировали сделать «переноску», то здесь, естественно, всё решается подключением вилки к концу провода.

Для начала, с помощью индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке либо розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей воспользоваться. Ваш электрик был приличным? Тогда цвета проводов должны соответствовать: карий либо белоснежный – фаза, а голубий – ноль. Древняя проводка, естественно, не содержит цветных проводов и может смотреться как угодно. В данном случае для вас придётся управляться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её вероятнее всего нет, по другому бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Потому следует вывернуть пробки, выключить автоматы, и с помощью такого же индикатора удостоверится, что силовой провод обесточен.

Выключатель запитываем через фазу, другими словами силовой провод соединяем с белоснежной, либо коричневой жилой, что идет от выключателя, а ноль соединяем с голубой жилой провода, что идёт от лампочки как на схеме. Оставшиеся белоснежную и голубую жилы, что идут, соответственно, к лампочке и выключателю соединяем меж собой.

Правила использования

При использовании принципиально учесть, что патрон не рассчитан на высочайшие нагрузки. Это касается и проводки в подъездах, в особенности если это не новостройка.

К такому переходнику обычно дополнительно подключают переноску для удобства работы. Не лучше включать сразу несколько электроинструментов. Если контакт цоколя и патрона будет недостаточен, при больших нагрузках все начнет греться, что опасно. В переноску можно сразу включить только один инструмент и дополнительное освещение.

Также не рекомендуется через таковой переходник подключать сварочное оборудование. Проводка может не выдержать. Ну и цоколь не рассчитан на такие токи.

2.5 / 5 ( 2 голоса )

Радиосвязь

Все скрутки кропотливо изолируем с помощью изоляционной ленты. Если вы возжелаете расширить свою схему подключением доп лампочки либо, к примеру, добавить розетку, то сможете использовать двойной либо тройной выключатель, тут описано как это сделать.

Скручивать дюралевые и медные провода нельзя!

Это очень неустойчивое соединение, которое стремительно окисляется и может не только лишь выйти из строя, да и возгореться. Для соединения таких проводов воспользуйтесь особыми клеммными колодками. В магазине с электрикой они представлены в широком наборе. По правилам неплохого тона и из суждений безопасности пытайтесь всюду заместо скруток проводов воспользоваться колодками.

Если вы всё сделали правильно, то сможете гордиться собственной работой. Если нет… ну что все-таки, позовёте в конце концов электрика.

Очень надеюсь на то, что статья окажется вам полезной и у вас всё получится. Может быть я запамятовал сказать что-то принципиальное, что кажется само-собой разумеющимся для меня и совершенно не понятным вам. Потому буду ожидать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если будет нужно. Спасибо за внимание!

Источник: vsamodelino.ru
