Правильное соединение медных и алюминиевых проводов между собой

В домах, которые строились в русские времена, электронная проводка производилась дюралевыми проводами. Нынешнюю бытовую сеть проф электрики предпочитают делать проводами из меди. Потому желаем мы этого либо нет, но часто приходится сталкиваться с таковой неувязкой, как соединить медный и дюралевый провод. Не слушайте тех, кто будет для вас говорить, что этого делать нельзя категорически. Естественно, не все методы подходят для данного варианта, все же, соединение электронных дюралевых и медных проводов – это полностью решаемая задачка. Основное выполнить всё правильно.

Эти два металла владеют различными хим качествами, что сказывается на качестве их соединения. Но нашлись смышленые головы, которые выдумали, как соединять два проводника, исключая при всем этом прямой контакт меж ними.

Мы разглядим все имеющиеся варианты того, как можно соединить медный и дюралевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обычной скруткой и в чём причина таковой несовместимости?

Предпосылки несовместимости

Главные предпосылки ненужного соединения меж собой этих 2-ух металлов кроет внутри себя дюралевый провод.

итог скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность воспламенения

Предпосылки существует три, но они все приводят к одному и тому же результату – со временем контактное соединение проводов слабеет, начинает перенагреваться, изоляция плавится и происходит куцее замыкание.

1. Дюралевый провод имеет способность к окислению под воздействием находящейся в воздухе воды. При контакте с медью это происходит еще резвее. У окисного слоя величина удельного сопротивления выходит большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.

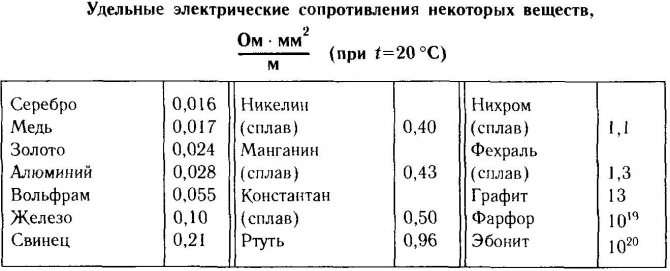

2. По сопоставлению с медным проводником дюралевый более мягенький и обладает наименьшей электропроводимостью, за счёт чего он посильнее греется. В процессе работы проводники огромное количество раз греются и остывают, в итоге чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, потому изменение температуры приводит к ослаблению контактного соединения, а слабенький контакт – это всегда причина сильного нагрева.
3. 3-я причина заключается в том, что медь и алюминий имеют гальваническую несопоставимость. Если выполнить их скручивание, то при прохождении электронного тока через таковой узел даже при малой влажности будет появляться хим электролизная реакция. Она в свою очередь вызывает коррозию, в итоге которой снова же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, куцее замыкание, воспламенение.

Неэффективные методы

Нельзя прибегать к неэффективным методам, в итоге которых не обеспечивается надёжность соединения. Результатом внедрения некорректных приёмов может стать ослабление плотности зажатия с перегревом проводников, прямо до недлинного замыкания либо воспламенения, либо исчезновение контакта.

Скрутка

Соединение в виде обыкновенной скрутки в данной ситуации использовать нельзя. Даже плотно соединённые проводники начнут активно окисляться. В итоге контакт пропадет совсем, либо место стыка начнёт активно перенагреваться с угрозой появления недлинного замыкания. Если большой нагрузки нету на провод то можно соединить последующими методами:

Также читайте: Как сделать фазоуказатель своими руками

Скрутка

Неверный болтовой зажим

Если при выполнении болтового соединения не установить железные шайбы, контакт также не получится надёжным. От прямого соприкосновения меди с алюминием, провода станут активно окисляться, что угрожает подобными последствиями.

Болтовое соединение

Болтовое соединение дюралевых проводов с медными считается более легкодоступным, обычным, резвым и надёжным. Для работы для вас пригодится болт, гайка, несколько железных шайб и гаечный ключ.

Естественно, навряд ли для вас получится применить этот способ для соединения проводов в квартирной распределительной коробке, так как на данный момент их выпускают маленьких размеров, а приобретенный электронный узел будет уж очень массивным. Но если у вас на дому ещё стоят коробки русских времён либо когда необходимо выполнить соединение в распределительном щитке, то таковой болтовой метод подойдёт лучшим образом. Вообщем, он считается безупречным вариантом, когда нужно коммутировать полностью несопоставимые жилы – с различным сечением, выполненные из разных материалов, многожильные с одножильными.

Принципиально знать, что с помощью болтового метода вы сможете соединять больше 2-ух проводников (их количество находится в зависимости от того, как хватит длины болта).

Для вас пригодится выполнить последующее:

1. Каждый соединяемый провод либо кабель зачистите от изоляционного слоя на 2-2,5 см.
2. Из зачищенных кончиков сформируйте колечки по поперечнику болта, чтоб они расслабленно могли на него надеваться.
3. Сейчас возьмите болт, наденьте на него шайбу, дальше колечко медного проводника, опять шайбу, колечко дюралевого проводника, шайбу и надёжно затяните всё гайкой.
4. Заизолируйте соединение с помощью изоленты.

Самое основное, не запамятовать меж дюралевым и медным проводами расположить промежную шайбу. Если вы будете соединять несколько различных проводников, то меж жилами из 1-го металла промежную шайбу сможете не ставить.

Ещё одним преимуществом такового соединения будет то, что оно разъёмное. В хоть какой момент вы можете его раскручивать и если необходимо, то подключать доп провода.

Как правильно выполнить болтовое соединение проводов тщательно показано в этом видео:

Резьбовое соединение

Самое надежное объединение проводов – резьбовое (болтовое). Проводники прижимаются друг к другу средством болта и гайки. Для выполнения такового соединения на концах соединяемых проводов нужно сделать колечки с внутренним поперечником, равным поперечнику болта.

Также, как и для скрутки, медную жилу нужно облудить. Непременно подлежит облуживанию многожильный провод (если даже соединяются провода из схожего металла).

Приобретенное соединение смотрится как бутерброд:

• головка болта;
• шайба (наружным поперечником более поперечника кольца на проводе);
• один из соединяемых проводов;
• 2-ой провод;
• шайба, подобная первой;
• гайка;

Медную жилу можно и не облуживать, но в таком случае меж проводниками необходимо непременно проложить железную шайбу.

Значимый недочет такового способа – огромные габариты и, как следствие, затруднения с изоляцией.

Зажим «Орех»

Ещё один хороший метод, чтоб соединить меж собой медный и дюралевый провод – применение зажимов «орех». Вернее это приспособление именовать сжим ответвительный. Это уже электрики окрестили его «орехом» из-за наружного сходства.

Он представляет собою диэлектрический поликарбонатный корпус, снутри которого размещается железная сердцевина (либо сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежная пластинка, всё это соединяется меж собой болтами.

Такие сжимы продаются в любом магазине электронных продуктов, они имеют различные типы, которые зависят от сечения соединяемых проводов. Минусом такового приспособления является его не плотность, другими словами имеется возможность попадания воды, пыли и даже маленького сора. Для надёжности и свойства соединения лучше сверху ещё обмотать «орех» изолентой.

Процесс соединения проводов при помощи такового сжима смотрится последующим образом:

1. Разберите корпус сжима, для этого подденьте и снимите с помощью тоненькой отвёртки стопорные кольца.
2. На соединяемых проводах зачистите изоляционный слой на длину плашек.
3. Открутите фиксирующие болты и воткните оголённые проводники в плашечные пазы.
4. Затяните болты, расположите плашку в корпусе сжима.
5. Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима орешек показан в этом видео:

Действенные методы

Разработаны действенные методы, дозволяющие без особых неблагоприятных последствий соединить медные и дюралевые проводники. Разглядим правильные способы соединения детальнее.

На болтах

Проводники можно соединить при помощи болтов. Для этого очищенная жила изгибается кольцом по поперечнику болта. Меж головкой болта, гайкой и кольцами жил прокладываются железные шайбы. Лучше использовать шайбы, сделанные из нержавейки. Меж гайкой и последней шайбой прокладывается гравёр (пружинная шайба), поджимающая витки и обеспечивающая плотность контакта со временем.

Болтовое соединение

После сборки таковой конструкции, гайка плотно затягивается. Контакт защищается изоляционной лентой.

Данный метод обеспечивает достаточную надёжность и нивелирует нехорошие последствия контакта разных материалов. В случае необходимости приобретенный узел можно разобрать, выполнив ревизию контакта, замену проводников либо крепчалёж доп жил. Минус – в огромных габаритах такового соединения.

При помощи зажима типа «Орех»

Производится при помощи специального приспособления, состоящего из 2-ух железных пластинок, стягиваемых болтами. Верхняя пластинка деформирована под размещение проводов. Узел располагается в поликарбонатном корпусе, обеспечивающем его изоляцию.

Прозвище «Орех» разъясняется наружным сходством из-за 2-ух половин данного приспособления.

Порядок установки такового узла:

1. Разбирается корпус, с демонтажем стопорных колец;
2. Очищаются жилы на участок, равный длине планок;
3. После откручивания болтов, очищенные жилы укладываются в предусмотренные пазы;
4. Сжим плотно затягивается болтами;
5. Запирается корпус и фиксируется стопорными кольцами.

Также соединение отличается достаточной надёжностью. Недочеты заключаются в необходимости приобретения сжима (он продаётся в магазинах, торгующих электротехнической продукцией) и недостаточной плотности корпуса. В итоге вовнутрь может просачиваться влага и пыль, забивая соединение.

Чтоб обеспечить плотность сжима, корпус дополнительно покрывают слоем изоляционной ленты. Но данный метод не рекомендуется использовать для выполнения контакта, работающего на открытом воздухе.

На клеммной колодке

Клеммная колодка производится из изолирующего прозрачного пластика и состоит из нескольких соединённых ячеек. Снутри каждой ячейки расположены латунные гильзы и винтообразные зажимы.

Также читайте: Что необходимо знать для сборки сварочного аппарата своими руками

Очищенные концы проводов вставляются в ячейку с различных сторон и зажимаются винтами. Вставлять жилы нужно таким образом, чтоб исключить возможность их соприкосновения в гильзе.

Если употребляется провод, состоящий из нескольких проволочек, нужно устанавливать особые наконечники, объединяющие жгут воедино.

Обозначенный метод отличается последующими преимуществами:

• простотой и стремительностью сборки;
• разъёмным нравом, по этому не представляет труда разобрать контакт.

Недочеты связаны с низкой надёжностью и необходимостью постоянной ревизии. Дюралевый провод под прижимом с течением времени начинает перетекать, потому плотность контакта слабеет, и винт требуется поджать. В неприятном случае увеличивается возможность ослабления контакта с его перегревом, прямо до возгорания.

Самозажимными клеммами

Этот метод ещё проще. Продаются особые приспособления, не требующие зажатия винтами, и обеспечивающие нужную плотность крепления после вставки провода. Прозрачный материал корпуса позволяет удостовериться в правильной установке провода и надёжности контакта.

Обозначенный метод отличается подобными плюсами, не считая способности многоразового внедрения.

Но выпускаются особые рычажковые клеммы, дозволяющие использовать данное приспособление пару раз. Жила в них фиксируется рычагом, воздействуя на который соединение можно разобрать.

Из более узнаваемых изготовителей данных приспособлений – . Клеммы обозначенной компании дополнительно покрываются снутри особым составом, нивелирующим гальваническую несопоставимость меди с алюминием.

Опрессовка

Клеммная колодка

Дешёвым и обычным решением в вопросе, как соединить дюралевые провода с медными, является применение клеммных колодок. Приобрести их на данный момент – это вообщем не неувязка, более того, можно брать не целую секцию, а попросить торговца отрезать необходимое количество ячеек. Клеммные колодки продаются различных размеров, зависимо от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Снутри каждой ячейки имеется латунная гильза трубчатого выполнения. С обратных сторон в эту гильзу нужно воткнуть кончики соединяемых проводов и зажать при помощи 2-ух винтов.

Применение клеммных колодок очень комфортно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов нужно соединить, например, в одной распределительной коробке.

Воспользоваться клеммными колодками до боли просто:

1. Открутите один зажимной винт, освобождая тем одну сторону гильзы для прохода в неё проводника.
2. На жилах дюралевого провода зачистите изоляцию на длину 5 мм. Воткните его в клемму, закрутите винт, тем прижимая проводник к гильзе. Закручивать винт следует крепко, но очень при всем этом не усердствуйте, чтоб не переломить жилу.
3. Одни и те же операции проделайте с медным проводом, вставляя его в гильзу с обратной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, воткнуть провода и закрутить. Это делается для того, чтоб медные и дюралевые провода не соприкасались вместе снутри латунной гильзы.

Видите ли, преимуществами клеммных колодок являются простота и стремительность их внедрения. Этот метод соединения относится к разъёмным, если будет нужно, то можно вынуть один проводник и поменять его другим.

Клеммные колодки не полностью подходят для соединения в них многожильных проводников. Для того чтоб это сделать, необходимо поначалу пользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Потому будет нужно повторяющаяся ревизия клеммы и подтяжка контактного соединения, где зафиксирован дюралевый провод. Если этим пренебречь, дюралевый проводник в клеммной колодке расшатается, контакт ослабнет, начнёт греться и искрить, что может окончиться воспламенением.

Как соединить провода при помощи клеммной колодки показано в этом видео:

Как неопасно соединить медный и дюралевый провод: наилучший метод

Почему нельзя впрямую соединять дюралевый и медный проводник? В главном этот вопрос интересует собственников «старых» домов и квартир, проводка которых проводилась из дюралевых материалов. Удовлетворим это желание, и ответим на него, также подскажем, как соединить медный и дюралевый провод.

На вопрос почему, ответ прост — алюминий и медь это «отличная» гальваническая пара. Существует маленькой перечень недопустимых сочетаний металла в проводке, и наши проводники в нём занимают почётное 1-ое место.

Сочетание меди и алюминия вызывает при их эксплуатации завышенное корродирование, т.е. разрушение под воздействие наружных критерий. Завышенный износ, дальше электродуга, и, как следствие, воспламенение.

Но соединить их всё же можно, необходимо только исключить соприкосновение их вместе, а сделать это поможет болт «Петровского».

Для этого нам пригодиться болт М4-16, гайка и четыре шайбы, одна из которых граверная.

Содержание:

Шаг №1

Зажимаем кончик в круглогубцах и закручиваем петельку

При помощи круглогубцев формируем на конце дюралевого проводника ушко. Зажимаем кончик в круглогубцах и закручиваем петельку.

Два провода с схожими ушками

Повторяем аналогичную операцию с медным проводом

Шаг №2

Надеваем первую шайбу

Берём болт М4 и надеваем на него шайбу. Поперечник последней должен быть больше поперечника ушков на проводниках.

После чего на болт через ушко надеваем 1-ый провод.

Если глядеть так, то ушко помещается с загибом по часовой стрелке

Тут следует объяснить — загиб ушка должен быть ориентирован в ту же сторону, в которую затягивается на болте гайка, т.е. по часовой стрелке, если глядеть на болт стороны резьбы, как показано на фото выше. Тогда при затягивании гайки ушко не распустится и не выйдет за границы гайки с шайбой.

Шаг №3

Надеваем разделительную шайбу

После того, как 1-ый провод был одет на болт, сверху него одевается 2-ая гайка. Это необходимо для разделения проводов, чтобы они вместе не соприкасались.

Шаг №4

Медный провод соприкасается с шайбой, но не с алюминием

Надеваем 2-ой проводник.

Шаг №5

Надеваем четвёртую шайбу, а сверху её ещё и гравер. Он нужен для надёжной фиксации соединения.

Шаг №6

Навинчиваем гайку и затягиваем соединение.

Установив провода, как необходимо, соединение затягиваем

Вот так смотрится соединение проводов

Шаг №7

Изоляционной ленты не жалеем

Изолируем узел соединения проводов. Медный и дюралевый провод надёжно и неопасно соединены и заизолированы, сейчас их можно «прятать» в распределительной коробке либо в штробе.

ВИДЕО: Как соединить дюралевый и медный провод. Стройхак. Электрика

Самозажимные клеммы

Ещё резвее и проще соединять дюралевые и медные проводники в самозажимных клеммах.

Зачищенные жилы необходимо воткнуть в отверстия клеммы до упора. Там они автоматом зафиксируются при помощи прижимающих пластинок (она крепко придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недочет таких приспособлений в том, что они разовые.

Если желаете зажим многоразового использования, применяйте клеммы рычажкового выполнения. Подымается рычаг и высвобождает вход в отверстие, в которое нужно воткнуть зачищенную жилу. После этого рычаг опускается назад, тем фиксируя проводник в клемме. Это соединение разъёмное, по мере надобности рычаг подымается, и провод достаётся из клеммы.

Лучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Изготовитель выпускает специальную серию клемм, в каких есть контактная паста «Alu-plus». Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы сможете отличить по специальной маркировке на упаковке «Al Cu».

Воспользоваться такими клеммами тоже максимально просто. На самом зажиме обозначено, на какую длину нужно зачистить изоляционный слой проводника.

О преимуществах и недочетах использования клеммников WAGO рассказывается в этом видео:

Зажимы Wago

Ещё одно приспособление, при помощи которого можно произвести соединение проводов из меди и алюминия, это зажимы типа Wago. Изобретение принадлежит одноимённой германской электротехнической компании, откуда и пошло собирательное заглавие устройств подобного типа.

В продаже сейчас можно повстречать зажимы, уникальные германские от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет разным.

Зачищенные концы проводов зажимаются в них с помощью подпружиненных клемм, либо упруго-жёстких железных пластинок. Снутри устройства находится противоокислительная паста, снижающая возможность коррозии при контакте различных металлов. В этом случае это сталь с медью и алюминием. По своим эксплуатационно-техническим особенностям устройства Wago разделяются на:

• Многоразовые. Их можно просто снимать, разъединяя по мере надобности проводку. Для этого достаточно нажать подпружиненный зажим, либо отбросить защёлку. Это позволяет стремительно создавать любые электромонтажные работы. Но, в ряде всевозможных случаев появляются прирекания на недостаточную плотность стыка. В итоге неплотного контакта, при максимальной нагрузке может произойти нагрев и отгорание токопроводящей жилы.
• Разовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода будет нужно приложить много сил, что чревато повреждением либо даже обрывом его зажатого конца. Таковой вариант позволяет достигнуть очень плотного соединения, но при ремонтных работах, либо при подмене части проводки, старенькие несъёмные зажимы просто вырезаются и изменяются на новые.

Зажимы Wago не требуют доп изоляции, а снаружи смотрятся достаточно представительно. Потому, при их применении возможно обойтись без монтажа в месте стыковки распределительной коробки.

Соединение скруткой

Скрутка медных и дюралевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, другими словами покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.

Не забывайте о том, что алюминий очень мягенький и хрупкий, может идти на излом даже при малозначительных нагрузках, потому делайте скрутку максимально аккуратненько. Не забудьте соединение как надо заизолировать, идеальнее всего в этом случае пользоваться термоусаживаемой трубкой.

Попробовали тщательно поведать для вас, можно ли соединять меж собой провода из алюминия и меди, также о том, как это сделать отменно и надёжно. Выбирайте более подходящий себе метод зависимо от того, где будет коммутироваться и эксплуатироваться данное соединение.

Химическая коррозия

Можно ли соединять дюралевый провод с другими? Да! Но тут принципиально учитывать некие принципиальные моменты. Если отсутствует влага, то такое соединение будет нескончаемым. Но влага находится всюду, она в свою очередь содействует разрушению контактов. Принципиально учесть и тот факт, что каждый проводник электронного тока имеет собственный химический потенциал. В связи с этим были сделаны батареи и батарейки, но, в момент попадания воды в месте соединения металлов создается короткозамкнутый гальванический элемент. В итоге происходит разрушение 1-го из металлов. Чтоб выяснить, какие металлы можно соединять, а какие нет, принципиально знать величину химического потенциала того либо другого проводника тока.

Причины гальванической коррозии Так, к примеру, соединять различные провода допустимо в том случае, когда меж ними уровень химического потенциала не превосходит 0,6 мВ. Именно потому, выходит, что соединение меди с нержавейкой будет высококачественным с различием потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) либо золотом (0,4 мВ).

Направьте внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается хоть какое механическое соединение с дюралевым проводом.

Скрутка

Вероятна химическая коррозия

Это один из легких способов соединения провода. При всем этом полностью не требуется никакая квалификация, также особенные познания. Но в итоге выходит далековато не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, меж ними создается зазор, который в свою очередь наращивает сопротивление. После, контакт окисляется и спустя некое время разрушается.

Направьте внимание! Такое явление произойдет не в 1-ый год. Но если для вас охото сделать надежное и высококачественное соединение, тогда стоит помыслить об более надежном другом варианте.

Как производится такое соединение? Тут принципиально чтоб один провод не обвивал другой, а они оба обвивались меж собой. Чтоб соединение вышло высококачественным медный провод можно залудить припоем. При всем этом нет ограничения по поперечнику соединяемых проводов. Если медный провод многожильный, то в неотклонимом порядке его нужно пролудить припоем. Если провод толстый, то достаточно будет три витка, а на узком до ?1 мм нужно сделать 5 витков.

Методы скруток

Источник: vsamodelino.ru
