Простая защита от хулиганов для дверного звонка

Последний десяток-полтора годков было бурное строительство и благоустройство личных домов. В русское время для народа было счастье получить квартиру. Совместно с ней ведь решались все коммунальные проблемы. Отопление, сточная канава, водоснабжение, газоснобжение в те отдалёкие времена было не достаточно у кого из живущих «на земле», другими словами в своём доме. Коммунальные платежи за квартиру были копеечные, просто забавные средства.

После перестройки, напротив, люд хлынул в личный сектор. Меняли квартиры на собственный дом. Ведь стало может быть дешево провести в собственный домик и воду и газ, оборудовать унитаз с ванной, и даже сделать сточную канаву, пусть хотя бы и локальную.

Приблизительно с тех пор стали делать на свои заборы кнопки электронных звонков. Обычно, просто привинчивали корпус, от которого шли два провода в дом на 220 вольтовый звонок. Таковой был и у меня, пока в один прекрасный момент, в дождик меня не тряхнуло током, в момент нажатия на кнопку собственного же звонка.

Вода проникла вовнутрь и через неё, пошло, на мою руку фазное напряжение. А на ногах были сырые ботинки…. Сообразил я, что необходимо срочно, что-то делать, ведь так и уничтожить может. Просто необходимо было изолировать кнопку от осадков и очень обезопасить прохожих от вероятных механических травм, ну и дизайн, естественно. Прошёлся по окружении и поглядел, как конкретно «крышуют» свои звонковые кнопки другие. Что бы иметь еду для размышления.)

Привлекательная и удобная конструкция (1) изготовлена из корпуса дросселя старенькых люминесцентных ламп. Находящуюся снутри радиокнопку тяжело было бы стащить, правда, железный корпус будет гасить радиоволны, и ускорять разряд батареи. А если воткнуть 220 вольтовую кнопку соответственного звонка, то этот корпус станет реальной опасностью электротравмы. Дождик ведь бывает, порывами ветра заливает и под прямым углом. Правда, плюс, что закруглённые углы очень уменьшают вероятную механическую травму. Смотрится отлично, но сделать трудно.

Козырёк для кнопки для звонка Сосок

Другое дело — старенькый русский колокол — «Дин-дон». Но как раз конкретно колокол и более небезопасен.

Колокол ведь работает так, — нажали кнопку, якорь втянулся и стукнул по громкой железной пластинке, отпустили — якорь идет назад и сейчас лупит по другой пластинке, другого размера и звучания. Вот и выходит «Дин-дон». Необходимо сделать так чтоб ход якоря туда и назад был только от нажатия, независимо от отпускания кнопки.

Другими словами, ограничить время подачи тока на звонок.

Принципная схема

На рисунке 1 показана схема, ограничивающая длительность подачи тока временем в одну-две секунды. Вобщем, это время можно всегда самому выбрать хорошим для определенного звонка, подбором сопротивления резистора R2 и емкости конденсатора С2.

S1 — это звонковая кнопка. При нажатии на неё запускается одновибратор на элементах микросхемы D1, который производит один импульс. Продолжительность импульса находится в зависимости от цепи C2-R2. Импульс с выхода D1.2 поступает на через резис

тор R4 на базу транзистора VТ1. Импульс вызывает открывание транзистора VТ1, в коллекторной цепи которого включена обмотка маломощного реле К1. Реле ВТ-123, его контакты не рассчитаны на коммутацию значимого тока, но для включения стандартного квартирного звонка их более чем достаточно.

Рис. 1. Принципная схема защитного устройства для домашнего электрического звонка.

Цепь R3-VD3-C3 исключает воздействие выброса напряжения от реле на одновибратор. Источник питания состоит из выпрямительного диодика VD1, конденсатора 01, стабилитрона VD4 и сопротивления R5. Величина напряжения находится в зависимости от напряжения стабилизации VD4.

Конденсатор С5 большой емкости, его емкость припасает некое количество энергии, нужное для включения реле и смягчает провал питающего напряжения микросхемы при включении реле. На время удержания реле около 2 секунд его емкости более чем достаточно.

Детали и интегральная схема

В принципе, микросхему К176ЛЕ6 можно поменять хоть какой КМОП микросхемой, содержащей более 2-ух частей «И-НЕ» с хоть каким числом входов. Без конфигурации в плате можно использовать К561ЛЕ6, К1561ЛЕ6, CD4012.

Транзистор КТ3102Е быть может хоть каким КТ3102 либо КТ315. Либо хоть каким забугорным аналогом. Интегральная схема изготовлена под реле ВТ-123.

Применение хоть какого другого реле востребует внесения конфигураций в набросок монтажа.

Рис. 2. интегральная схема для защитного устройства к дверному звонку.

Интегральная схема показана на рисунке 2. На плате расположены все детали, не считая кнопки.

Камаев А. РК-06-16.

Зонт для выключателя. Защита выключателя от дождика

Нередко при организации дежурного внешнего освещения, к примеру, на стройплощадках либо в садоводческих приятельствах, для установки доп осветительного устройства используют опору осветительной полосы — столбы либо другие конструкции, а для экономии проводки выключатель освещения устанавливают на этой же опоре.

Рис. 1. Защита выключателя от дождика: 1 — канистра; 2 — выключатель; 3 — крепежная пластинка

Для защиты выключателя от осадков нередко используют пластмассовые бутылки, но еще лучше для этих целей подходят пластмассовые канистры для моторных масел. Высшую часть канистры подрезают под углом ~30°, как показано на рис. 1, чтоб открыть доступ к установленному снутри канистры выключателю. Габариты канистры выбирают такими, чтоб можно было свободно «управлять» размещенным в ней выключателем. Монтируют на столбе выключатель и защищающую его канистру так. Поначалу в металлической крепежной пластинке шириной 1,5…2 мм сверлят отверстия для установки на ней выключателя (рис. 1). Потом такие же отверстия делают в стене канистры. Пропускают через установочные отверстия в основании выключателя винты М4. Дальше эти винты фиксируют на основании гайками, помещают выключатель в канистру и вставляют винты в отверстия в стене канистры. Как устанавливают канистру на крепежной пластинке, используя выступающие из канистры винты, понятно и так. Во избежание попадания воды на контакты выключателя в итоге капиллярных явлений достаточно меж стеной колпака (канистры) и крепежной пластинкой установить на болты резиновое уплотнение (шайбы), сделанные из авто камеры (рис. 2). Для предотвращения затекания дождевых капель под колпак по проводу нужно предугадать свисание петли провода (см. рис. 1).

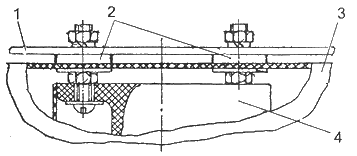

Рис. 2. Элемент крепления канистры и выключателя: 1 — крепежная пластинка; 2 — резиновые шайбы; 3 — канистра; 4 — выключатель

При креплении выключателя на круглом столбе концы крепежной пластинки изгибаются под требуемый поперечник.

Используя компактные канистры можно также обеспечить надежную защиту от дождика открытой кнопки электронного звонка и выключателей различных электротехнических устройств.

P.S. При обильных осадках и для увеличения безопасности эксплуатации лучше использовать для управления выключателем сухой древесный штырь, а для защиты от повреждений лучше установить выключатель на высоте более 2 м.

Схема звонка своими руками

Рассмотрены обыкновенные схемы дверных звонков, также методы их подключения к сети переменного тока.

Схему подключения хоть какого дверного звонка от сети вы сможете созидать на рисунке, добавить можно только то, что кнопка в начальном состояние разомкнута, и в момент нажатия и сработает звуковой сигнал реализованный в схеме. Следует держать в голове, что если вы вдруг перепутаете фазу и ноль, то звонок все равно будет работать, а вот электробезопасность схемы будет не соответствовать. Потому кто не в курсе, как это сделать, рекомендую прочесть статью как найти где фаза, а где ноль либо нейтраль.

Схема звонка на микросхеме таймере NE555

Этот звуковой эффект можно сделать схемотехнически с помощью 2-ух микросхем таймеров.

1-ый генератор настроен на частоту 1 Гц, а 2-ой промодулирован изменяющимся сигналом с выхода первого. Частоту каждого из генераторов можно изменять сопротивлениями R1 и R2. Резистором R1 можно регулировать скорость переключения с 1-го тона на другой, а сопротивлением R2 — тональность звукового сигнала. Динамик рассчитан на сопротивление восемь Ом.

На данный момент в продаже встречаются самые различные маломощные средства связи, доступные без регистрации, — такие как УКВ-карманные радиостанции, радиоуправляемые игрушки, а не так давно появились и радио сигнализаторы. Вообщем, радиолюбительская конструкция очень увлекательная в смысле широты внедрения. Состоит из 2-ух блоков, — кнопки-пульта и фактически сигнализатора.

К аноду тиратрона подключено реле, к примеру РЭС6), тыловые контакты которого соединяется параллельно контактам питающим обыденный дверной звонок. Для защиты от неверных срабатываний датчика и зажигания тиратрона, употребляется параметрический стабилизатор, построенный на стабилитроне VD1 и балластном сопротивлении R3.

Датчик изготовлен из дюралевой заклепки, сопротивление R1 и тиратрон размещены в маленьком корпусе. Для индикации срабатывания датчика напротив тиратрона в корпусе изготовлено отверстие. При касании «заклепки» тиратрон ярко вспыхнет. Регулировка схемы сенсорного устройства заключается в установке переменным сопротивлением R5 напряжения 170 В на оксидном конденсаторе при наименьшем сетевом напряжении такое напряжение можно подать, используя автотрансформатор. Конструкция позаимствована из старенького выпуска журнальчика Радио №6 1990.

Конструкция состоит из управляющего генератора, на элементах D1.1-D1.3 цифровой ИМС К155Пролаз, вырабатывающий импульсы управления, частота которых определяется номиналом емкости С1 и сопротивления R1

При данных номиналах частота переключений генератора 0,7…0,8 Гц. Импульсы с него поступают на генераторы тона и поочереди подсоединяют их к УНЧ, собранному на транзисторе. 1-ый генератор построен на элементах D1.4, D2.2, D2.3 и генерирует импульсы частотой следования 600 Гц, 2-ой генератор состоит из D2.1, D2.4, D2.3 и работает с частотой 1000 Гц, которая регулируется подбором СЗ, R3. Громкость звучания регулируют R5.

Конструкция ординарна в сборке и регулировке. Основой являются три задающих генератора пилообразного напряжения, любой из них работает на собственной частоте.

Частоту генератора можно высчитать по формуле:

F=1/(2C1R2ln(1+2R3/R1))

где C1 — в фарадах, R1, R2, R3 — в омах. Сигналы с выхода всех 3-х генераторов смешиваются и поступают на усилитель, которых нагружен на восьми омную нагрузку.

1-ая конструкция подменяет дверной колокольчик, и срабатывает при открытии двери, реагируя даже на малозначительное изменение ее положения, а в другой отпадает вопрос связанный с ее подключением

Как понятно они, врубаются кнопкой у двери и работают, пока нажата кнопка. Если кнопка случаем закоротиться, что бывает при ее изготовлении из недоброкачественной пластмассы, либо ее специально замкнут, к примеру, при помощи спички, то звонок будет работать безпрерывно. Звонок не рассчитан на таковой режим работы. В наилучшем случае он сгорит, а в худшем вероятен пожар.

Когда звонящий длительно держит кнопку нажатой, то длинный гул действует на нервишки, потому лучше сделать ограничитель времени звучания до 5-7 с. Описанная ниже конструкция ограничения времени позволяет это сделать.

Работа схемы такая. При нажатии кнопки SB1 (у двери) напряжение подается через нормально замкнутые контакты К1.1 на звонок. Он начинает звучать. Сразу напряжение подается на цепочку R1, VD1, K1, C1. В начальный момент С1 представляет куцее замыкание для тока, ограниченного резистором R1. Конденсатор С1 начинает заряжаться через R1, VD1. Через несколько секунд С1 зарядится до напряжения срабатывания реле К1. Реле срабатывает, контакты К1.1 размыкаются и звонок отключается от сети. При отпускании кнопки SB1 конденсатор С1 разряжается через обмотку реле К1. Когда напряжение на С1 станет меньше напряжения отпускания реле К1, оно вернется в начальное состояние, контакты К1.1 замкнутся и можно вновь звонить. Подбором R1 и C1 можно регулировать время звучания сигнала.

Если квартира либо дом имеют два входа, не всегда понятно, откуда звонят. Эта конструкция освободит нас от этого недочета. Когда жмут на кнопку S2, реле самоблокируется.

Защита кнопки звонка от дождика

Сразу сияет 2-ая индикаторная лампа. Звонок будет звенеть до того времени, пока есмкость С1 не зарядится до уровня питающего напряжения. Если нужно подать сигнал повторно, S2 отпускают, и С1 разряжается через обмотку. Лампа H2 продолжает пылать пока не будет разомкнута S3.

Если гости жмут кнопку S1 звонок звучит наряду с включением индикаторной лампы Н1. Длительность звучания одна секунда, пауза — 2 секунды.

Как подключить дверной звонок?

Как правильно сделать звонок на улице?Как неопасно вывести кнопку звонка к воротам? Как вывести кнопку звонка на улицу?

Для резвой навигации используйте метки:

Ближайшее время идет бурное строительство и благоустройство личных домов, дач. С развитием электроники появилось много доп электрооборудования, появляется много вопросов как его правильно подключить.

В этой статье я рассмотрю такую очевидную казалось бы вещь — как правильно подключить электронный звонок, как неопасно вывести кнопку звонка на улицу.

В общем случае к примеру для того что бы подключить звонок квартиры нужно отыскать фазный и нулевой провод (провода питания ) и два конца проводов идущих на кнопку. А далее все соединить по вот этой не хитрецкой схеме:

У большинства хозяев личных домов кнопка звонка (имеется ввиду, конечно звонок на напряжение ~220V) выведенная на уличную калитку, ворота либо забор и нередко не даже не имеет защитного козырька. Вкупе с кнопкой по проводам «выводится» и фаза. Сырая погода, дождик становиться предпосылкой, что фазное напряжение с контактов звонка попадает на кнопку и при пробе позвонить, человек получает осязаемый удар током, который при не подходящих критериях может стать смертельным.

Но даже не непременно надавить на кнопку — сами провода (ради сокращенности не вдаваясь в технические подробности принимаю в данной статье , что провод — то же самое что и кабель) идущие от кнопки — это так же источник угрозы, не все глядят техническое описание проводов, а выбирают провода только лиши по количеству жил и сечению. А ведь чрезвычайно значима изоляция проводов — ведь большая часть проводов не рассчитаны на уличную установку, на действие солнечного света их изоляция становиться негожей за пару сезонов. А в ближайшее время многие ставят себе железные заборы — это в купе с нехороший изоляцией проводов и напряжением 220 вольт на кнопке звонка становится миной медленного действия.

Задачка подключения дверного звонка и как неопасно вывести кнопку звонка на улицу полностью быть может решена без помощи других.

Эта статья будет посвящена этой теме, подвергнется рассмотрению один из вероятных вариантов и дана схема подключения звонка. Так же я расскажу про ошибки подключения при монтаже проводки для звонка.

Итак как неопасно подключить 220-ти вольтный звонок через кнопку на улице? Что для этого пригодиться.

В описанном мною способе мы поступим хитро – в вообщем не будем выводить на улицу опасное напряжение 220v, а гулком будем управлять через реле. Управление электро потребителями через реле — это не плохая нынешняя практика которая позволяет обезопасить обслуживающий персонал от поражения током, сделать посты управления маленькими.

Реле — электронное устройство, созданное для замыкания и размыкания разных участков электронных цепей при данных конфигурациях электронных либо не электронных входных величин. Главные части электрического реле: электромагнит, якорь и переключатель. Электромагнит представляет собой электронный провод, намотанный на катушку с сердечником из магнитного материала. Якорь — пластинка из магнитного материала, через толкатель управляющая контактами. Рис1. Устройство реле.

Для подключения звонка пригодиться: 1. Кнопка звонка – на момент написания статьи в продаже имеются кнопки для звонка во влагозащитном выполнении – не пренебрегайте этим.

2. Реле промежуточное на номинальное напряжение цепей контактов 220v током 5-10А, с катушкой управления на неизменное напряжение 6-12V. К примеру Реле РП21,РП63,РП64 либо завезенные из других стран аналоги. Я использовал JQX-13F

3. Колодка для реле под дин рейку. (13F-2Z-C1 для моего реле)

4. Автоматический выключатель однополюсной 220v 1А

5. Провода силовые сечением 1.5мм2 (лучше многожильные)

6. Провода сигнальные сечением 0,35 — 0.5мм2 (лучше в светостойкой изоляции)

7. Звонок на напряжение 220v.

8. «Гофра» поперечником 12мм

10. Батарейка типа «Крона» 9v

11. Разъем для подключения батарейки «Крона» либо парочку крокодильчиков.

Рис2. Как подключить дверной звонок схема принципная электронная.

Описание схемы: Входной звонок HA подключен к силовым контактам реле KL через автоматический выключательSF, управляющая катушка реле рассчитана на неизменное напряжение 9v, подключена к батарейки GB через кнопку SB. При нажатии на кнопку SB собирается цепь питания катушки, якорь, соединенный с переключателем притягивается катушкой и замыкает силовые контакты реле — собирается цепь питания электронного звонка. звонок звенит…

Рис3. Как подключить дверной звонок и вывести кнопку схема приятная.

Подключение реле тоже не должно вызвать трудности — обычно на каждом реле нарисована его схема и указаны контакты силовые и управляющие. Если все таки появляются трудности , то какому выводу какой контакт соответствует можно отыскать при помощи мультитестера. Для наглядности приведу схему подключения реле JQX-13F (колодка 13F-2Z-C1) для данной схемы.

Рис 4.

24.12.2012 продолжение скоро показаться
