Устройство дренажа и ливневой канализации — элементы, монтаж и цены

Проектируя улицы личного сектора и городской черты, архитекторы всегда предугадывают систему ливневой канализации. Но не все знают, что личный участок тоже нуждается в схожей системе. Правильно спроектированная ливневая сточная канава на участке предупредит скапливание дождевой и талой воды, а означает, защитит стенки дома и фундамент от разрушений. В особенности животрепещуще устройство ливневой канализации для домов, расположенных в регионах с завышенным числом годовых осадков.

Если владелец бережёт собственный дом, и лужи на участке после дождика неприятны, то стоит пошевелить мозгами о проектировании ливневой канализации еще на шаге планирования дома. Как это сделать правильно, побеседуем в этой статье.

Для чего нужна ливневка

Как работает ливневка Можно сказать, что ливневая сточная канава сразу помогает решить две проблемы:

1. Производит надежную защиту фундамента и стенок дома от попадания воды, подмывания, из-за дождика либо таяния снега.
2. Предутверждает возникновение луж на участке, площадке, парковке и дорожках.

Одним словом, ливневка нужна для того, чтоб повысить комфортабельность участка, также продлить срок эксплуатации имеющихся строений.

Направьте внимание! Изготовка ливневой канализации по собственной структуре припоминает строительство внутренней и внешней канализации. Если вы эту систему делали без помощи других, и тогда эта работа для вас по силам!

Вот что заходит в стандартный набор ливневки:

• Воронки для приема воды.
• Лотки для сбора воды.
• Трубы.
• Коллектор.

Подробнее об их использовании и монтаже мы напишем ниже, а сейчас настало время приступить к изготовлению проекта ливневой канализации и осуществлению нужных вычислений.

Какие функции делает ливневая сточная канава дома

Мест на местности Русской федерации, где отсутствуют выпадающие осадки либо они малозначительны фактически нет, потому от подтопления земляного участка после сильных дождиков, либо после вешнего таяния снегов не застрахован ни один землевладелец.

Избыточная вода может принести большие хлопоты владельцу участка, а иногда наложеный вред и совсем бывает непоправим.

Главные задачки системы ливневой канализации

1. Своевременный отвод лишней воды за границы участка, не давая создаваться лужам;
2. Защита от подмывания фундамента и стенок дома;

Во время проливного дождика – вода, стекая с крыши дома по ливневым трубам устремляется в грунт. Главная её часть стремительно впитается в землю, но нескончаемо впитывать воду грунт не сумеет, и вода, ища другие пути начнет просачиваться в подземные помещения такие как: погреб, цокольный либо подвальный этаж дома, отчасти подтапливая их.

Подобная ситуация может случиться и весной, при таянии снегов, если его выпало огромное количество.

Проектирование и подготовительные расчеты

Нужные материалы для монтажа

Реализация плана без нужных расчетов – это средства, выкинутые на ветер. Почему? Дело в том, что если сооруженная ливневая сточная канава не сумеет управляться со своими главными функциями, тогда нет смысла начинать работу. Более того, если сделать очень огромную систему ливневки, то это востребует огромного количества денег. По этой причине, сначала, требуется рассчитать все издержки.

Нужные сведения для четких расчетов:

• Информация об усредненном количестве осадков, которые были зафиксированы в вашей местности метеорологами. Эту информацию можно получить в СНИПе.
• Если планируется отвод талой воды, то нужна информация о мощи снегового покрова и соответственно, периодичности дождиков.
• Площадь стоков. Если выбрана точечная ливневка, то требуется четкая площадь кровли. При всем этом принципиально знать тяжело ее величину, а размер в согласовании с проекцией в плоскости. Если выбрана линейная ливневка, тогда следует знать площадь всей местности, которую она будет обслуживать.
• Физико-химические свойства грунта.
• Месторасположение и наличие всех коммуникаций, которые проходят под землей.

Вся эта информация нужна, чтоб произвести последующие вычисления объема отводимых вод. Когда вся информация у вас на руках, вычисления осуществляются по последующей формуле:

Формула расчета объема отводимой воды

Вот поправочный коэффициент, применяемый в этой формуле:

• 0,4 – для покрытия из щебенки.
• 0,85 – для забетонированной местности.
• 0,95 – для заасфальтированной площадки.
• 1,0 – для крыш.

Исходя из приобретенного значения, выбирается требуемый поперечник труб только по действующей таблице СНИП.

Что касается проекта, то следует обмыслить вариант производства дождевой канализации. Почти всегда на это будет оказывать влияние нрав вашей местности. Нужно обмыслить способ слива воды в сторону коллектора. Если на вашей местности нет способности сделать достаточный уклон в сторону слива воды, то нужно предугадать насосное оборудование. Учтите, что проект для вас нужно составить как для внешней ливневой канализации, которая будет размещаться на крыше, так и для подземной системы. Сейчас разглядим размещение ливневки на крыше.

Ливневая сточная канава с системой открытых желобов

Достаточно нередко для пригородных домов устанавливаются системы поверхностного водоотвода — ливневая сточная канава и ее устройство не представляет особенной трудности.

Поверхностный отвод стоков осуществляется при помощи открытых лотков, каналов либо желобов и именуется ливневой сточной канавой открытого типа. Лотки и желоба инсталлируются в разные конструктивные элементы дома – дорожки, отмостки и т.д. Желоба запираются декоративными съемными решетками. Открытые системы ливневки устанавливают в большинстве случаев на личных участках пригородных домов. При наличии определенного навыка ливневая сточная канава открытого типа своими руками создается просто и просто.

Материалы, используемые для монтажа канализации

Ливневая сточная канава собирает и отводит дождевые осадки через систему труб, лотков, решеток, колодцев и дождеприемников.

Верный и лучший выбор, также установка частей канализации имеет важное значение.

К главным элементам системы относятся:

• Конструкции для передвижения воды – желоба, трубы и лотки. Они перенаправляют дождевые и талые воды в коллектор.
• Трубы из ПВХ. Они очень просто устанавливаются, а штатные резиновые уплотнители обеспечивают неплохую герметизацию.
• Бугристые трубы для ливневой канализации используют для закрытых систем, которые подвергаются огромным нагрузкам. Они достаточно гибкие, что существенно упрощает установка.
• Лотки используют для сбора и транспортировки дождевых осадков. Они делаются из полимерных материалов либо бетона. Лотки из нынешнего полимербетона дороже, но срок из службы существенно больше, чем бетонных лотков.
• Желоба, используемые для открытых ливневых систем, не испытывают значимых нагрузок, потому к ним не используются особенные требования.
• Колодцы для ливневой канализации делаются из пластика и железобетона. В большинстве случаев используют колодцы, изготовленные из пластика. Их легче монтировать, а их долговечность и технические свойства не уступают изделиям из железобетона.

Установка открытой системы ливневой канализации

Последовательность работ при устройстве ливневой канализации не много чем отличается от способов укладки внешних канализационных систем дома. Но если пригородный дом не имеет водостоков с крыши, то начинать необходимо с их монтажа, который содержит в себе последующие работы:

1. прорезаются отверстия в перекрытиях дома под дождеприемники;
2. инсталлируются и закрепляются дождеприемники;
3. герметизируются битумной мастикой места примыкания;
4. инсталлируются сточные трубы и стояки;
5. трубы крепятся к конструкциям дома;
6. инсталлируются лотки (для открытой системы) либо отводные трубы для точечной.

В согласовании с документом «проект дренажа и ливневой канализации» делается разметка участка. Согласно проекта, для открытой системы роются траншеи с учетом нужной величины наклона. Для открытой системы ливневой канализации не требуется утепление, потому для ее монтажа достаточно выполнить последующие работы:

• Перед монтажом желобов отлично утрамбовывают дно вырытой траншеи, беря во внимание наклон местности и глубину укладки каналов.
• На дно траншеи засыпается песок для сотворения подушки шириной около 20 см.
• Роется котлован для коллекторной емкости. Для резервуара можно применить пластиковую емкость либо сделать самодельную из бетона.
• Укладываеют в траншеи желоба.
• Лотки, желоба и поддоны оснащают решетками.

Начинаем установка с ливневки на крыше

Схема системы водостока

На крыше оборудование устанавливается вдоль желоба, который будет делать сбор всей воды с крыши. Если ваш бюджет позволяет, то желоба можно приобрести готовыми с комплектом крепежей. Если нет, тогда можно сделать своими силами. К примеру, распилив трубу вдоль напополам. Трубы для желоба могут быть полимерными, асбестовыми и железные. Если на вашей местности сильные ветра и ливни, тогда идеальнее всего установить железные желоба.

Чтоб найти размер желоба, необходимо выполнить вычисления в согласовании со СНИПом. Чтоб отводить воду, также предупредить забивание водосточных труб рекомендуется установить особые воронки. Любая воронка дополнительно оборудуется защитной решеткой либо особым колпаком.

Направьте внимание! Если ваша крыша скатная, то рекомендуется использовать колпаки. При плоской крыше лучше использовать решетки.

При монтаже нужно проследить за тем, чтоб примыкание воронки к крыше было герметичным. Для этого внедрение болтов будет недостающим. Дополнительно можно использовать мастику либо гидроизолирующий материал. Также есть опасность возникновение завихрений. Чтоб их не допустить, употребляется струевыпрямитель. Итак, от воронки вдоль всей стенки вниз прокладывается труба, где вода попадает в дождеприемник.

Устройство ливневой канализации и принцип ее работы

В состав ливневки могут заходить последующие элементы:

• желоба, водосточные сливы, воронки и водосточные трубы;
• дождеприемники и придверные поддоны;
• наземные лотки и желоба;
• подземные трубы;
• песколовки;
• смотровые колодцы;
• коллектор.

Схема ливневой канализации

Разглядим механизм работы более действенной ливневой канализации, включающей в себя элементы всех типов ливневок. Начнем с описания сбора вод с крыш.

1. Если крыша плоская, то для нее обустраивают внутреннюю ливневку, главным водосборным элементом которой является воронка, установленная в самой нижней точке крыши и герметично соединенная с водосливной трубой либо стояком. Эта труба находится снутри строения. Пройдя по стояку, вода удаляется из дома через дождеприемник.
2. Дождевая либо талая вода со скатных крыш собирается в желоба, проходящие по периметру крыши. Далее она поступает в выпускные воронки, соединенные с водосточной трубой, выводящей стоки в дождеприемник.

Кровельная ливневая сточная канава

В наземной ливневой канализации вода собирается в особые поддоны, находящиеся около входа в дом и других построек, также в лотки и желоба с решетками, проходящими вдоль дорожек, площадок.

Элементы наземной ливневки

С дождеприемниками, поддонами, лотками соединяются трубы, являющиеся подземным элементом ливневой канализации. Перед этими трубами устанавливают пескоуловители, представляющие из себя особые ящики, в каких задерживаются листья и другой большой мусор. Это защищает всю внутреннюю систему от засорения. По подземным трубам вода поступает в коллектор, а из него – либо в центральную сточную канаву, либо в овраг, ручей, водоем.

Может быть, Вас заинтригует информация о том, как сделать сточную канаву на даче

Также рекомендуется установить ревизионные колодцы, дозволяющие сделать оценку работы и состояние и произвести очистку подземной ливневой системы.

Атмосферная вода, собранная ливневой сточной канавой также может употребляться для полива и других технических нужд. Для этого ее за ранее подвергают чистке в особом фильтре.

Цены на дождеприемники

дождеприемники

Систематизация по сбору стоков

Устройство ливневой канализации делится на два способа сбора воды: точечная и линейная.

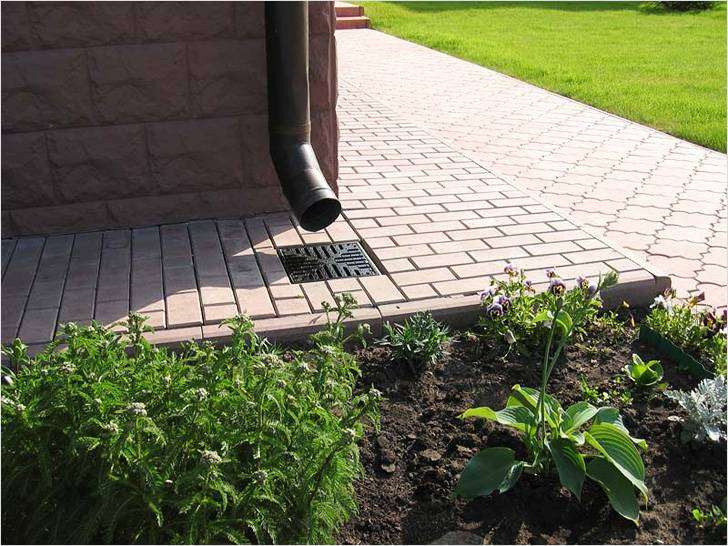

Точечная ливневка

Точечная система ливневки. В такую систему входят дождеприемники. Они устанавливаются под желобами внешних и внутренних водостоков. Каждый отдельный приемник под землей соединяется в общую магистраль. Дождеприемник оборудуется решеткой и пескоуловителем. Это предутверждает попадание в магистраль мусора, растительных остатков и других взвешенных частиц земли.

Линейная система

Линейная система ливневки. В данном случае ливневка представляет собой сеть каналов, которые проложены под землей либо немного углублены в траншее. Те лотки, которые проложены открытым способом дополнительно оборудуются пескоуловителем, также комплектуются решетками. Линейная ливневка отличается от точечной тем, что собирает воду не только лишь с крыши, да и с прилегающей к дому местности. Конкретно такую систему используют для огромных площадей.

Итак, исходя из размера прилегающей местности, для вас нужно обусловиться с одним из типов системы. Хотя это неосновной фактор, который нужно учесть при выборе способа сборы воды. Уже на этом шаге следует вести предварительные работы.

Установка ливневой системы своими руками

Установка ливневой системы вокруг дома производится согласно СНиП 2.04.03-85 “Устройство внешних трубопроводов и канализации” Отталкиваясь от СНиП, необходимо выбирать подходящий тип ливневой канализации для собственного дома. Только после чего вся система зарисовывается схематически. Это нужно для четкого расчета нужных материалов и рационального размещение каналов и мест сброса воды.

Избираем материалы

Выполнить все работы можно своими руками, для этого достаточно приложить усилия и издержать малость времени. Согласно СНиП для монтажа пригодятся материалы:

1. Для системы закрытого типа лучше использовать трубы ПВХ, потому что проводить работы своими руками этим материалом проще. Согласно СНиП можно использовать так же железные либо асбестовые. Поперечник труб рассчитывается по СНиП зависимо от количества каждогодних осадков в регионе, площади водоотведения. Обычно для средней полосы более 100 мм.
2. Для открытых систем нужны особые пластмассовые лотки и решетки. Вдоль дома решетки можно использовать пластмассовые, но на местах заезда в гараж, при входе в дом лучше использовать железные.

Установка системы

Если владелец уже делал установка бытовой канализации своими руками, то принцип ливневой идентичен. Все работы ведутся в несколько главных шагов:

1. Подготовка траншеи, куда будут улечся трубы и дождеприемников. Дождеприемники укладывают неглубоко, а для соединения с каналами используют колено.
2. Траншею усыпают песочной подушкой под склоном к месту, куда будет уложена коллекторная труба. Для этого подушку подсыпают и трамбуют под маленьким углом. Толщина подушки по СНиП более 200 мм, потому траншею придется рыть более 35-40 см.
3. Укладывается система из труб: соединительными будут фитинги, как при монтаже бытовой канализации. Все соединения герметизируют.
4. В сгибах и соединительных устанавливают смотровые колодцы.
5. Присоединение основной системы к коллекторной трубе — стык — тоже необходимо прогерметизировать.
6. Проверка стока. Это делается с помощью ведра воды, которое выливают в систему и глядят, не пропускает ли она, движется ли вода самотеком.
7. Если протечек нет, то ливневка запирается грунтом.

По СНиП 2. 04.03-85 устройство ливневой канализации считается неотклонимым мероприятием при благоустройстве участка. Но выполняя такую систему своими руками, можно допустить огромное количество ошибок. Самые всераспространенные из них:

1. Хозяева желают сберечь и монтируют только систему сточных труб на крыши. Вода по ним стекает прямо в грунт у фундамента. С течением времени фундамент в местах стока разрушится.
2. Раз в год ливневую сточную канаву необходимо непременно прочищать, для этого недостаточно просто убрать мусор из дождеприемников. Необходимо прочищать заилованность и промывать решетки.
3. Если соединить каналы меж собой не герметично, то вода будет попадать к фундаменту и разрушение все равно безизбежно. Обойти этого можно, используя высококачественные герметики и обратившись к спецам.

Глубина прокладки каналов

Проектирование

Прокладывать лотки следует на глубине, требуемой в вашей местности. К примеру, это быть может глубина в 300 мм. Если трубопровод либо открытые лотки достаточно значительны, тогда будет нужно их проложить на глубине 500 мм. Более больших размеров каналы нужно будет заглубить до 700 мм.

Направьте внимание! Если у вас уже оборудован мелкие камешки, то ливневку следует прокладывать только выше него.

Если вы желаете уменьшить трудовые затраты, то не стоит очень углубляться в землю. Более того, не стоит устанавливать коллектор ниже уровня вымерзания земли. Соответственно если коллектор будет поднят очень высоко, и тогда каналы не надо будет очень углублять. Чтоб коллектор зимой не промерз его можно утеплить теплоизоляционным материалом. Соответственно если вы делаете ливневку, то для вас существенно меньше придется копать траншеи. В то же время не стоит злоупотреблять этим допуском. Каналы обязаны иметь достаточный уклон, чтоб вода отлично стекала. Потому коллектор всяко будет размещен ниже дождеприемника. Конкретно в данном случае и понадобится проект, который дозволит точно высчитать требуемый уклон магистрали.

Нормы и эталоны уклонов

Если управляться регламентом ГОСТ, тогда труба, имеющая 150? мм обязана иметь уклон 0,008 мм/м. труба 200? угол – 0,007 мм/м. Исходя из особенностей того либо другого участка, этот уклон может некординально изменяться.

Направьте внимание на то, что в месте дождеприемника лучший уклон 0,02. Если в этом месте будет недостающий уклон, тогда есть риск того, что система не будет управляться с обильным потоком воды. Более того, около пескоуловителя скорость течения должна быть меньше, ведь взвешенные частички должны успевать оседать. Потому около этого устройства, угол наклона должен быть очень малым.

Установка на земле

Система ливневки

На первом шаге монтажных работ вы установили ливневку на крыше и подвели водостоки к дождеприемнику. Начинать работу на земле следует конкретно с установки дождеприемника либо, как их именуют, водоприемных воронок. Принципиально установить их прямо под водосточной трубой. Любая водосточная воронка завязана в одну систему. По этой причине вы сможете без помощи других сделать нужное количество отверстий для труб. С помощью колена трубы соединяются с дождеприемником.

После нужно приготовить траншеи для укладки лотков и труб. Их установку требуется делать на песочную подушку шириной 100 мм. Как говорилось выше, укладывая трубы, вы должны строго смотреть за склоном. Если этого не делать, то никакого смысла от потраченных средств и работы не будет. В процессе монтажных работ для вас дополнительно будут нужны последующие элементы:

• Затычка. Она будет предотвращать оборотное направление воды на тот случай, если труба переполнена.
• Пескоуловитель. Он дозволит содержать в чистоте лотки и трубы.
• Сифон. Этот предмет будет предотвращать проникновению противных запахов из системы канализации.

Как прокладывать ливневку

Чтоб существенно уменьшить объем земляных работ, в одну траншею можно проложить сразу дренажную трубу и ливневку. Но не стоит кооперировать эти два различных направления. Как уже говорилось выше, дренажная труба будет размещаться ниже, а над ней может идти ливневая сточная канава.

Направьте внимание! Уклон всей системы будет всегда ориентирован в сторону коллектора либо в место, где осуществляется сброс ливневой канализации.

Соответственно вся система труб ливневой канализации должна соединяться в одну трассу, которая будет ориентирована в коллектор. Чрезвычайно значимо чтоб сам коллектор был оборудован смотровыми кольцами. Это дозволит вовремя инспектировать уровень накопившейся воды, также очищать его от вероятного мусора. Когда вся система труб и лотков уложена, остается только накрыть ее крепкими решетками из железобетона либо металла.

После чего нужно проверить всю систему ливневой канализации на способность к работе. Для этого в каждый дождеприемник требуется залить ведро воды. После проследите за тем, отлично ли течет вода. Также принципиально проверить систему на предмет утечки. Если такая нашлась, то ее следует убрать, замазав герметиком. Если вся система работает отлично, тогда нужно просто засыпать траншею. При всем этом решетку можно прикрыть целлофаном, чтоб не засыпать лоток землей.

Правила и советы по эксплуатации ливневой канализации

Установка кабельного подогрева

Непременно, собранная ливневая сточная канава будет накрепко работать без сбоев и особенных заморочек, если соблюдать некие правила, касающиеся ее эксплуатации.

• Сервис и уход.
• Чтоб защитить систему от излишнего попадания в нее мусора, все выпуски труб и колодцы во время штатного использования следует закрывать лючками.
• После того как прошли сильные дождики либо закончились паводки, рекомендуется оглядеть всю систему. Если есть потребность, то лотки следует прочистить от мусора.
• Делать своевременную промывку системы. Для этого можно использовать насос, под давлением прогонять воду по всей системе труб и лотков.
• Следует держать в голове, что приступать к очистке труб можно только тогда, когда все колодцы уже почищены.

Ремонт ливневки. Спустя время после пуска ливневой канализации, некие ее части могли подвергнуться коррозии. В особенности если система выполнена из метала. По этой причине ремонт будет заключаться в подмене покоробленных участков системы. Если вы желаете обойти подобного, то лучше сразу при монтаже ливневой канализации использовать полимерные трубы.

Саморегулирующийся кабель

Устройство подогрева. Ливневая сточная канава должна сразу начинать работать, как начинает таять снег. Но из-за перепада дневной и ночной температур в желобе может создаваться лед. Чтоб это предупредить рекомендуется установить подогрев. К примеру, можно использовать электронный кабель, который прокладывается вокруг внешнего поперечника трубы. Сверху провод накрывается теплоизоляционным материалом. Обычным решением в этой ситуации будет внедрение саморегулирующегося кабеля. Он будет подавать тепло исходя из температуры снаружи. Как температура будет снижаться, он сразу должен врубаться и работать во всю мощь. И напротив, как температура воздуха увеличивается, он в автоматическом режиме отключается. Такая система дозволит сберечь расход электроэнергии, также не устанавливать термостат.

Фото

Водосточная система

Методы сбора воды

Схема сброса воды в коллекторный колодец

Соединение труб для стока вод

Схема ливневой канализации с элементами водоотведения

Когда требуется ливневая сточная канава?

Ответ на этот вопрос очень прост — всегда. Для увеличения срока и свойства эксплуатации каждое здание должно быть оборудовано системой отвода воды от осадков. К огорчению, в большинстве случаев идея об обустройстве ливневой канализации приходит достаточно поздно, когда здание разрушено и просит сурового ремонта.

Потому принципиально спланировать облагораживание водостоков и водоотвода еще на шаге проектирования и строительства строения. Обустраиваются же эти элементы наряду с проведением кровельных работ и заливки отмостки. Очень важны такие работы в регионах с завышенным уровнем выпадения осадков.

До работ по обустройству ливневой канализации следует изучить вопрос и познакомится с методом ее сотворения.
