Электрическая схема простой зажигалки для газа
Сейчас разглядим китайские зажигалки для газа, работающие от пальчиковых батарей. Стоимость таких устройств не превосходит 1$ (в некоторых случаях менее 0,5$). Подобные зажигалки имеют стопроцентно электрическую начинку. Снутри можно найти малогабаритную плату, на которой размещено несколько компонент.
Схема зажигалки для газа, состоит из 2-ух главных частей:
- Преобразователь напряжения;
- Высоковольтная катушка.
Такие зажигалки созданы для работы с одной либо с 2-мя пальчиковыми батарейками с напряжением 1,5 Вольт. Может в течение долгого времени работать от одной пальчиковой батареи, при 2-ух батарейках не стоит включать на длительное время. При работе, на выходе появляется пробой воздуха менее 0,5см. Выходное напряжение схемы порядка 6-7кВ.
Повышающий преобразователь состоит всего из 3-х компонент:
- Транзистор;
- Ограничительный резистор;
- Повышающий трансформатор.
Схема электрической зажигалки
Схема — блокинг-генератор. На вторичной обмотке появляется завышенное напряжение порядка 50 Вольт. Нередко в таких схемах применяется биполярный транзистор серии S8550D (р-n-р, 25 В, 1,5 А). Потом напряжение выпрямляется. Тиристор PCR606J (600 В, 0,6 А) работает в главном режиме, подает краткосрочные импульсы на первичную обмотку высоковольтной катушки. Сама катушка секционная, сопротивление вторичной обмотки составляет порядка 355-365 Ом. Обмотка намотана медным проводом, поперечник в районе 0,05мм. Первичная обмотка намотана на ферритовом стержне и состоит из 15 витков, провод 0,4мм.
Вероятные предпосылки неисправности устройства
- Предпосылкой неисправности схемы может являться сначала неисправный тиристор. Его можно поменять на аналогичный, например — MCR2208.
- 2-ая причина неисправности схемы быть может в транзисторе. В процессе работы он может выйти из строя по различным причинам. Транзистор лучше поменять на более мощнейший — кт815/817, хотя можно использовать и маломощные — КТ315 либо, что еще лучше КТ3102.
- Изредка, схема может выйти из строя из-за диодика. Дело в том, что в некоторых схемах зажигалок для газа, употребляется обыденный выпрямительный диодик, но в ближайшее время практически во всех устройствах можно узреть импульсный диодик серии FR107.
Обычный высоковольтный преобразователь, на выходе которого появляется высочайшее напряжение в виде электронных разрядов. Напряжение этих разрядов может достигать нескольких 10-ов тыщ вольт, но сила тока очень мала, потому никакой угрозы из себя такая зажигалка не представляет. Ранее, когда такие зажигалки только начали заходить в моду, они имели достаточно сильную схему, высоковольтные разряды были осязаемы на «вкус», но с течением времени их начали «ослаблять» и люд не стал брать, так как газ не воспламенялся от серии маломощных разрядов. Но электронщик знает, что ненадобных вещей не бывает, в тот денек купил аж 5 таких зажигалок.
Пьезо
Устройство пьезозажигалки.
Принцип поджигания, основанный на пьезоэффекте (от греч. ?? – piezo – давлю). Это явление, открытое братьями Жаком и Пьером Кюри в 1880 г, состоит в том, что при сдавливании монокристаллов некоторых веществ на их гранях появляются электронные заряды. Таковой монокристалл подменяет в конструкции зажигалки кремень. Пьезоэлемент в зажигалке представляет собой небольшой кристалл кварца, наделенный пьезоэлектрическими качествами. Когда к кристаллу прилагается напряжение, кристаллическая решетка деформируется и изменяются размеры кристалла. Это именуется прямым пьезоэффектом. И, напротив, при растяжении либо сжатии кристалла кварца на его поверхности появляется напряжение. Этот явление именуется оборотным пьезоэффектом. Слабенький удар по кристаллу кварца, разположенному в зажигалке, порождает напряжение в несколько сотен вольт. Так происходит электронный пробой, и меж электродами проскакивает искра. Газ зажигается. К слову сказать, пеьезозажигалка — это наукоемкое изделие, детище больших технологий 2-ой половины ХХ века и является собственного рода мини- электрической станцией … на ладошки. По правде, не волшебство ли, когда нажатие пальца на кнопку силой всего 20-30 Н впрямую преобразуется в высочайшее напряжение 10-20 тыщ Вольт? Более того, это фактически неиссякаемый источник энергии, срок службы пьезоэлементов такового механизма более 12 лет!
Эти зажигалки не нуждаются в источниках энергии либо других расходных материалах (не считая газа конечно). Пьезоэлектричество генерируется в процессе инноваторского процесса, в каком не употребляются стандартные электронные провода. Заместо этого искру получают с помощью естественных сил. Воспламенитель пьезо очень надежен. Пьезоэлектричесво не употребляет электронные соединения, хотя в почти всех устройствах для получения искры в определенном месте используют провода. Для возгорания в таких устройствах обычно необходимо надавить на кнопку.
Электрозажигалка своими руками из лампочки
Они достаточно эффективны, ординарны в использовании, высокопрочны и требуют малого ухода. Пьезозажигалки, обычно, живут изрядно подольше зажигалок механических. Секрет их долголетия заключается в отсутствии трения частей. Но, если с пьезоэлементом что-то случилось, починить его для вас не получится. Никакая зачистка ему не поможет, «самодеятельность» уничтожит зажигалку совсем. Заметим, но, что выход из строя пьезоэлемента — явление очень редчайшее. Не считая того, пьезозажигалкам не угрожает утечка газа, что с кремневыми случается, к огорчению, часто. Естественно, мы говорим тут только о высококачественных пьезозажигалках от надежных изготовителей, а не о продукции «черного» рынка.
Зажигалок для газа, собранных по схеме на рис. 4.60, работает уже несколько 10-ов, и они все действуют безотказно.
электрическая зажигалка своими руками
Конструкция зажигалок ординарна, не содержит дефицитных деталей, легкая в наладке. Особенность схемы в том, что она питается напряжением переменного тока конкретно от сети через конденсатор С1 и резистор R1. Диодик VD1 в данной схеме работает в режиме лавинного пробоя оборотным напряжением, т.е. представляет собой, на самом деле дела, быстродействующий стабилитрон, в паре с тиристором VS1 представляет собой аналог динистора (к примеру, заместо них можно включить два поочередно соединенных динистора КН102В).
Диодик VD2 защищает тиристор VS1 от оборотного напряжения самоиндукции обмотки I трансформатора Т1 и улучшает работу генератора. Генератор производит недлинные импульсы с частотой несколько сот герц, которые потом индуцируются в обмотке II трансформатора Т1 до 10 кВ и пробивают разрядник.
Трансформатор Т1 — без сердечника, намотан на катушке из капрона (оргстекла, фторопласта) поперечником 8 мм и состоит из 3-х секций, ширина каждой из которых — 9 мм. Комфортно использовать для Т1 готовые капроновые швейные шпульки, склеив их меж собой. Поначалу наматывается обмотка II — 3?1000 витков проводом ПЭТВ либо ПЭВ-2 поперечником 0,12 мм. Входной конец провода в каждой секции должен быть кропотливо изолирован при помощи фторопластовых трубок либо лакоткани, по другому произойдет пробой изоляции.
Всю катушку Т1 парафинят в водяной бане пару минут. Потом обмотку II в каждой секции обкручивают 2-3 слоями изоляционной ленты и поверх изоляции укладывают обмотку I — 3?10 витков проводом ПЭВ-2 поперечником 0,45 мм. Резистор R1 выбирается с номиналом в границах 12…16 кОм. Диоды VD1 — Д219А, Д220, Д223; VD2 — КД102А, КД105, Д226Б. Тиристор VS1 — КУ101Е, Г, можно также и КУ102, КУ201, КУ202 с оборотным напряжением более 150 В. В качестве кнопки комфортно использовать микропереключатель типа МП. Конденсаторы С1 и С2 — типа МБМ. К73 и др. на напряжение более 160 В.
Разрядником в представленной зажигалке для газа служит спаренный изолированный провод со железными либо медными жилами, который помещают снутри железной трубки.
Трубка в конце рассверливается под окно. Провод закреплен на выходе эпоксидным клеем. Налаживание зажигалки сводится к подбору диодика VD1 до появления надежной генерации. Пинцетом сдвигают либо раздвигают электроды провода-разрядника до рационального расстояния и образования мошной искры. Последнее, очевидно, делают в выключенной из сети зажигалке. Время от времени еще нужно подобрать емкость С2. Корпусом зажигалки может служить хоть какой футляр, например, от зубной щетки.
1 3711 В помощь
зажигалка
Перед тем, как начать статью, желаю сказать, что статья на сто процентов написана для начинающих радиолюбителей. Таких статьей будет две, и обе они предназначены для ознакомления со схемой и работой китайской электрозажигалки.
Длительно не мог приобрести их, будто бы в один денек они пропали с прилавков. Не так давно была еще одна прогулка по магазинам, и вот в конце концов удалось отыскать место, где продавали такие зажигалки всего за пол бакса за штуку. На данный момент многие не усвоют меня, подумаешь, зажигалка для газа… Но такие электрозажигалки реальная находка для радиолюбителя, в этом вы сами удостоверьтесь. Мы разглядим конструкции обычных и нужных устройств на базе электронной зажигалки для газа — такового вы еще не лицезрели, так, что приготовьте кофе и устраивайтесь поудобнее, поехали!
Итак, для начала давайте усвоим, о какой зажигалке речь идет и что она из себя представляет. Такие электрозажигалки пропали по одной обычный причине — они не эффективны. Зажигалка имеет электрическую начинку.
Обычной высоковольтный преобразователь, на выходе которого появляется высочайшее напряжение в виде электронных разрядов. Напряжение этих разрядов может достигать нескольких 10-ов тыщ вольт, но сила тока очень мала, потому никакой угрозы из себя такая зажигалка не представляет. Ранее, когда такие зажигалки только начали заходить в моду, они имели достаточно сильную схему, высоковольтные разряды были осязаемы на «вкус», но с течением времени их начали «ослаблять» и люд не стал брать, так как газ не воспламенялся от серии маломощных разрядов. Но электронщик знает, что ненадобных вещей не бывает, в тот денек купил аж 5 таких зажигалок. Электрозажигалки были приобретены только для опытов со схемой. Корпус нам не нужен, так, что можно выкидывать. Разбираются зажигалки довольно легко. На данный момент мы начнем рассматривать схему устройства, а потом перейдем к ознакомительным опытам.

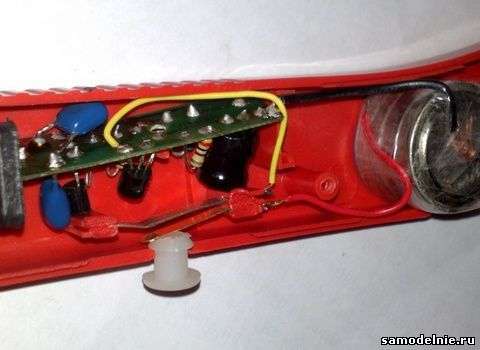

Внутренности показаны на фото. Питается электрозажигалка от одной пальчиковой батарейки (хотя искровая генерация будет и от 1 вольт). Автогенератор собран на маломощном транзисторе, напряжение после первого трансформатора 43 вольта. Дальше это напряжение выпрямляется импульсным диодиком и скапливается в конденсаторе.
В схеме также имеется маломощный тиристор, который играет в роль прерывателя, подавая краткосрочные импульсы на 2-ой трансформатор. 2-ой трансформатор секционный, в первичной обмотке имеет 10 витков провода 0,4 мм. Вторичная обмотка намотана по секциям, в каждой секции 230 витков. Такая система работает безотказно. А сейчас давайте подумаем, где можно использовать эту начинку?
ЭЛЕКТРОЗАЖИГАЛКА ДЛЯ ГАЗА СВОИМИ РУКАМИ
Электрозажигалки были приобретены только для опытов со схемой. Корпус нам не нужен, так, что можно выкидывать. Разбираются зажигалки довольно легко. На данный момент мы начнем рассматривать схему устройства, а потом перейдем к ознакомительным опытам.
Внутренности показаны на фото. Питается электрозажигалка от одной пальчиковой батарейки (хотя искровая генерация будет и от 1 вольт). Автогенератор собран на маломощном транзисторе, напряжение после первого трансформатора 43 вольта. Дальше это напряжение выпрямляется импульсным диодиком и скапливается в конденсаторе.
В схеме также имеется маломощный тиристор, который играет в роль прерывателя, подавая краткосрочные импульсы на 2-ой трансформатор. 2-ой трансформатор секционный, в первичной обмотке имеет 10 витков провода 0,4 мм. Вторичная обмотка намотана по секциям, в каждой секции 230 витков. Такая система работает безотказно. А сейчас давайте подумаем, где можно использовать эту начинку?
Поделитесь полезными схемами
САМОДЕЛЬНЫЙ MP3 ПЛЕЕР
|
ВЫЖИГАТЕЛЬ ПО ДЕРЕВУ Электрический трансформатор поможет для вас сделать обычный и безопастный электровыжигатель по дереву. |
СХЕМА ИИП Принципная схема ИИП изображена на рисунке ниже. Как видно, это преобразователь с наружным возбуждением без стабилизации выходного напряжения. На входе устройства включен частотный фильтр C1L1C2, предотвращающий попадание помех в сеть. Пройдя его, сетевое напряжение выпрямляется диодным мостом VD1—VD4, пульсации сглаживаются конденсатором С3. |
Мощнейший РАДИОПЕРЕДАТЧИК FM Приводится схема очень высококачественного вещательного радиопередатчика на дальность до 5 км. |
ПРЕОБРАЗОВАТЕЛЬ ПИТАНИЯ На выходных появилась свободное время и решил собрать очередной преобразователь для зарядки мобильного телефона от 1-го пальчикового элемента. Этот на мой взор удался лучше прошлых версий, благодаря 4-м часам непрерывной работы удалось сделать авторскую схему сверхстабильного и достаточно массивного преобразователя питания. |
Электрические устройства для быта своими руками
В вебе и повторяющейся печати встречается огромное количество схем схожий устройств. Для примера: 1. «Радиолюбитель», N1/93, с.26, «Зажигалка для газа». 2. «Радио», N1/92, с.19, «Электронная спичка». Статья Электронная зажигалка для газа
Принцип деяния данного устройства прост- преобразование неизменного напряжения в высоковольтное частотное для получение искры. Но как показала практика главная неувязка при изготовлении электронной зажигалки это высоковольтный трансформатор: во первых к нему очень высочайшие требования относительно свойства изоляции а во вторых он еще должен быть и как можно миниатюрнее.
Эти требования удовлетворяет схема приведенная ниже: тут использован уже готовый трансформатор- ТВС-70П1. Это строчный трансформатор который применялся в переносных черно-белых телеках (типа «Юность» и им схожим). В схеме он указан как Т2 (употребляется только пара обмоток).
Предлагаемая схема позволяет снять зависимость напряжения подаваемого в высоковольтную катушку от порога срабатывания динистора (их более нередко используют), как это реализуется в размещенных ранее схемах. Схема состоит из автогенератора на транзисторах VT1 и VT2, повышающего напряжение до 120…160 В при помощи трансформатора Т1 и схемы пуска тиристора VS1 на элементах VT3, С4, R2, R3, R4. Скопленная на конденсаторе СЗ энергия разряжается через обмотку Т2 и открытый тиристор.
Насчет трансформатора Т1: он выполнен на кольцевом ферритовом магнитопроводе М2000НМ1 типоразмера К16х10х4,5 мм. Обмотка 1 содержит 10 витков, 2 — 650 витков проводом ПЭЛШО-0,12. По остальным деталям: конденсаторы:С1, СЗ типа К50-35; С2, С4 типа К10-7 либо подобные компактные. Диодик VD1 можно поменять на КД102А, Б.
Электронная зажигалка для газовой плиты своими руками
На китайских веб-сайтах имеются в продаже разные электродуговые зажигалки промышленного производства. Но можно сделать такую зажигалку для газовых плит своими руками.
Мысль состоит в том, что необходимо получить высочайшее напряжение высочайшей частоты, которое образует жаркую дугу. С помощью этой дуги можно с легкостью воспламенить бытовой газ, бумагу либо сигареты.
Зажигалка состоит из нескольких узлов:
- Плата зарядки для 1-го Li-ion аккума со интегрированной защитой от разряда. Плата имеет несколько индикаторных светодиодов, один из которых пылает в процессе заряда, а другой зажигается, когда аккумулятор стопроцентно зарядиться. Наличие таковой платы дозволит зарядить аккумулятор током до 1 А от хоть какого источника в 5 В, например, от обычного USB-порта.
- Li-ion аккумулятор подойдет хоть какого размера и емкости. В примере употребляется аккумулятор эталона 18490 с емкостью 1400 мАч. Он мало короче обыденных 18650. Выбор обоснован габаритными размерами корпуса зажигалки.
- Преобразователь, построенный по обычной автогенераторной схеме на базе полевого транзистора IRFZ44 и высоковольтного трансформатора. Трансформатор придется мотать самому.
За базу трансформатора был взят сердечник от электрического трансформатора для галогенных ламп на 50 Вт. Также прекрасно подойдет сердечник от дежурки компьютерного блока питания.
трансформатор
Трансформатор нужно аккуратненько выпаять, разобрать и удалить штатные обмотки. Сетевую обмотку необходимо сохранить – она еще понадобится.
Половинки сердечника приклеены друг к другу, потому перед расстыковкой их необходимо малость прогреть паяльничком, чтоб не поломать.
Первичная обмотка состоит из 8 витков с отводом от середины. В качестве примерного измерителя употребляется указательный палец.
Обмотка намотана 2-мя шинами, любая из которых состоит из 4 жил провода 0,5 мм, который был взят от сетевой обмотки разобранного ранее трансформатора.
После намотки первичную обмотку изолируют 10 слоями обыденного скотча. Поверх мотается вторичная либо повышающая обмотка.
Для намотки вторичной обмотки был применен провод от катушки реле. Подойдет хоть какое малогабаритное реле на 12 либо 24 В. Поперечник провода быть может от 0,08 до 0,1 мм.
Для начала нужно припаять кусок многожильного провода в изоляции к узкому проводу обмотки, а потом создавать намотку. На хоть какой стадии намотки провод не отрезается. Обмотка мотается послойно, и каждый слой может содержать от 70 до 100 витков. Поверх каждого слоя ставится изоляция этим же скотчем. В конечном итоге должно получиться около 800 витков.
Дальше, фиксируются половинки сердечника, и припаивается кусок многожильного провода ко второму концу вторичной обмотки. Не помешает и прозвонить обмотку мультиметром, чтоб проверить на целостность. Потом ставится конечная изоляция при помощи изоляционной ленты.
После окончания всех этих процедур нужно произвести фазирование первичной обмотки. Начало 1-го плеча необходимо соединить с концом другого. Так выходит средняя точка, куда подключается плюс от источника питания.

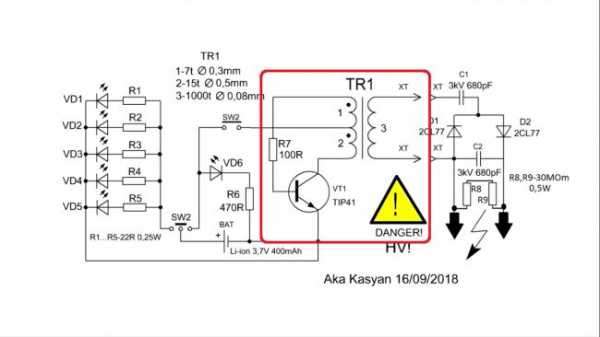

Дальше, собирается схема автогенератора и проверяется на способность к работе. Высоковольтная дуга появляется уже на расстоянии в полсантиметра и растягивается до 1 см. Это свидетельствует о обычной работе инвертора.
Сейчас можно все установить в корпус.
Полевой транзистор не был установлен на отвод тепла, но очень рекомендуется сделать это. Также рекомендуется запрятать под термоусадку все обнаженные части схемы.
Создатель: АКА КАСЬЯН.
volt-index.ru
:: ЭЛЕКТРОЗАЖИГАЛКА::
S1 — микровключатель типа ПД-9-2. Тиристор можно использовать хоть какой, с рабочим напряжением более 200 В. Трансформаторы Т1 и Т2 крепятся к плате клеем.
Устройство производится на печатной плате а расположить ее можно даже в пустой пачке от сигарет
Разрядная камера размещается меж 2-мя жесткими проводами поперечником 1…2 мм на расстоянии 80…100 мм от корпуса. Искра меж электродами проходит на расстоянии 3…4 мм. Схема потребляет ток менее 180 мА, и ресурса частей питания хватит более чем на два часа непрерывной работы, но не прерывная работа устройства более одной минутки не желательна из-за вероятного перегрева транзистора VT2 (он не имеет радиатора). При настройке устройства может потребоваться подбор частей R1 и С2, также изменение полярности включения обмотки 2 у трансформатора Т1. Лучше также проводить настройку с неустановленным R2: проверить напряжение на конденсаторе СЗ вольтметром, а после чего установить резистор R2 и, контролируя напряжение осциллографом на аноде тиристора VS1, убедиться в наличии процесса разряда конденсатора СЗ. Разряд СЗ через обмотку трансформатора Т2 происходит при открывании тиристора. Маленький импульс для открывания тиристора формируется транзистором VT3 при возрастании напряжения на конденсаторе СЗ более 120В.
Устройство может отыскать и другие внедрения, к примеру, в качестве ионизатора воздуха либо электрошокового устройства, потому что меж электродами разрядника появляется напряжение более 10 кВ, что полностью достаточно для образования электронной дуги. При малом токе в цепи это напряжение не небезопасно для жизни.
Зажигалка для газовой плиты
Невзирая на возникновение все более улучшенных видов кухонных плит, самыми всераспространенными в быту являются газовые плиты. Это разъясняется тем, что газовые приборы не очень требовательны к применяемой при готовке посуде, конфорки устойчивы к механическим воздействиям и температурным перепадам. Газовые горелки достаточно стремительно греются, что позволяет стремительно приготовить еду.
Спички для розжига – не самый удачный вариант, так как они нередко несвоевременно завершаются и оставляют подпалины на посуде. Еще комфортнее воспользоваться зажигалкой для газовой плиты. Зажигалка — портативное устройство для извлечения огня. Большая часть моделей зажигалок для кухонных плит снабжено удлиненным носиком, позволяющим зажечь духовой шкаф либо конфорку при наличии стоящей на ней посуды.
Типы зажигалок для газовой плиты
Бытовые газовые зажигалки
Данный вид зажигалок работает от газового баллончика, встроенного в корпус изделия. Устройство с фуррором может применяться также для разжигания каминов и костров. Знатоки считают наилучшими приспособлениями для разжигания газплиты зажигалки для сигарет. В конструкции предусматривается баллончик со сжиженным пропан-бутаном. При всем этом данную зажигалку просто без помощи других заправить из контейнеров, имеющихся в продаже.
Электронная зажигалка для плиты
Электронная зажигалка для газовой плиты питается от розетки с напряжением 220В. Принцип ее деяния основывается на замыкании – размыкании электронной цепи стержнем под воздействием электрического поля. При нажатии на кнопку создается достаточно мощнейший искровой разряд. Электронная дуга одномоментно зажигает газ. Такое устройство обладает рядом плюсов: простота в использовании, долговечность, мгновенное зажигание газа. Но есть и недочеты: привязанность к источнику электричества, невозможность воспользоваться устройством при отсутствии электроэнергии.
Электронная зажигалка для газа
Полезные советы. Плазменная зажигалка для газа своими руками — YouTube. Как самому сделать электронную V зажигалку для газовой плиты Электронная зажигалка для газовой плиты своими руками Каталог Зажигалка для газовой плиты из Китая — качество устройства, стоимость, видео. Зажигалка для газа из китая сильнее искра. Зажигалка для газовой плиты: электрозажигалка, на батарейках Самодельная импульсная-электродуговая зажигалка для газовой плиты Неотказная зажигалка для газовой плиты своими руками.
Зажигалка для газовой плиты батарейки, темный, пластик, Китай Пьезоэлектрическая зажигалка,для газовых плит в коробке, стоимость 29 грн Зажигалка электронная для газовой плиты материал пластмасса Отзыв о покупке 2-ух увлекательных зажигалок для газовой плиты Приобрести в Украине с Зажигалка для газовой плиты приобрести. Импульсная USB зажигалка. Оптовая продажа дуговой плазменной Зажигалка для свеч Зажигалка для газовой плиты из палки и трубки — YouTube. Электроимпульсная-дуговая-электронная зажигалка своими руками Зажигалка для газовой плиты Ecos 68L-O оранжевая, стоимость руб Электронная зажигалка для газовых плит, В, стоимость 71 грн.
Зажигалка для газовой плиты ленэмальер кремниевая Festima. Зажигалка для газовой плиты с пьезой и на батарейках, конструкция. Зажигалка для газовой плиты на батарейках, зажигалка для кухни Зажигалка газовая, для газовых плит, барбекю,раскладная, стоимость 18, Пьезозажигалка для газа.
Конструкция и ремонт. Домашняя техника производства Рф и Белоруссии — зажигалка. Посылки из Китая. Алиэкспресс зажигалка SPKM для газовой плиты Импульсная зажигалка для газовых плит, мангалов, каминов и барбекю. Зажигалка для плиты пьезовая на батарейках, стоимость 18,20 грн. Приобрести Пьезоэлектрическая зажигалка — стоимость Зажигалка для газовой плиты: электронная либо пьезозажигалка? Пьезоэлектрическая зажигалка,на батарейке,для газовых плит, стоимость Зажигалка для газовой плиты, тестовый эталон, версия 0.
Получайте первыми самую свежайшую информацию! Также советуем:.
Электронная схема обычной зажигалки для газа
К тому же при использовании электрозажигалкой часто появляются небезопасные ситуации, когда электропровод попадает в пламя горелки, что может спровоцировать куцее замыкание.
Пьезозажигалка для газовой плиты
Механизм работы пьезозажигалки основывается на появлении тока на концах пьезокристалла в итоге его сжатия. Многие отмечают, что не сразу приноровились разжигать конфорку с помощью пьезозажигалки, потому что ее разряд достаточно слаб. Для того чтоб успешно разжечь пламя, следует место возникновения искры в устройстве поместить от конфорки на расстояние пламени, тогда газ, смешавшись с воздухом, просто воспламенится от искрового разряда. Значимым плюсом пьезоэлектрической зажигалки для кухонной плиты будет то, что она работает вовне зависимости от электроснабжения, и обеспечивается безопасность при эксплуатации устройства, благодаря отсутствию электрошнура.
Электрическая зажигалка для газовой плиты
Электрическая зажигалка работает на батарейках, что делает ее неопасной в применении. Устройство являет собой импульсный преобразователь с повышающим трансформатором. При нажатии кнопки выделяется огромное количество достаточно слабеньких искр, но они полностью могут произвести розжиг пламени конфорки. Этот вид зажигалок считается очень комфортным в эксплуатации. Только не следует дотрагиваться к рассекателю устройства, потому что попадание воды, жиро-потовых веществ и грязищи может нарушить его работу.
Более нынешние модели газовых плит обустроены электронным поджигом конфорок, что устраняет от необходимости использования спичками и зажигалками, но исключительно в том случае, если в доме не нарушено электроснабжение.
Всем привет! Две достойные внимания зажигалки сейчас у меня на обзоре — электронная и с пьезоэлементом. Одна из них работает от батарейки (аккума) типоразмера АА, а 2-ая не просит ничего доп (ни батарейки, ни газа, ни кремния).
Давненько я уже планировал испытать лично что-то схожее. В оффлайне естественно можно повстречать практически в каждом хозяйственном магазине зажигалки для мангала и для бытовых печей. Но они все работают от газа и соответственно просит дозаправки. А герои нынешнего обзора выделяются как раз таки тем, что газ им не нужен вообщем.
Упаковка и внешний облик.

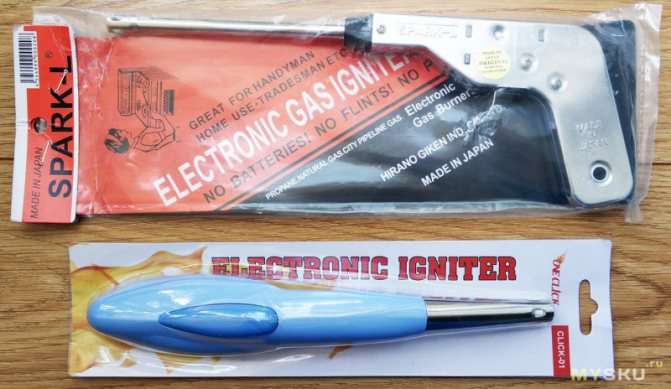

Приехали зажигалки в фирменных упаковках. Электронная отчаливает торговцем в рандомном цвете. Мне достался голубий, но может попасться и белоснежный, и салатовый. Принципной различия естественно здесь нет, от цвета конструкция либо качество не отличаются. Железная с пьезоэлементом доступна исключительно в одном варианте.

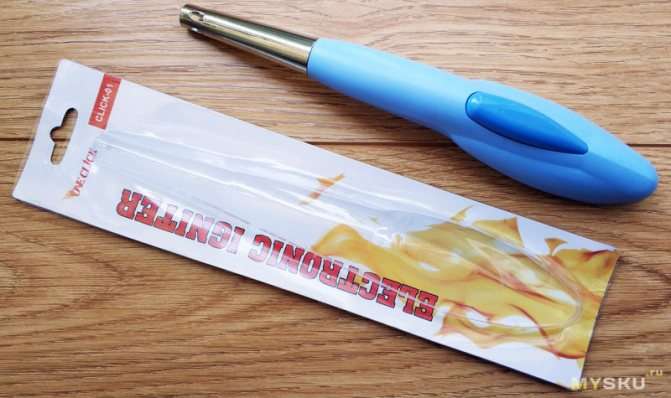

Собственный рассказ начну с более дешевенькой — пластмассовой. Упаковка у нее простая — это пластмассовый блистер, без доп комплектации либо мануала. На единственной бумажке продукт называется как Electronic Igniter Click-01
, что дословно переводиться как — электрический зажигатель.

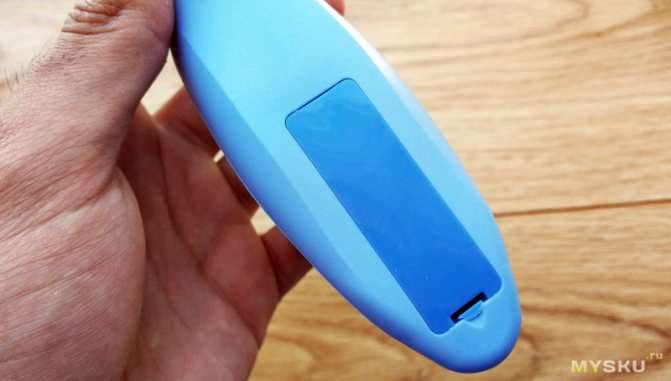

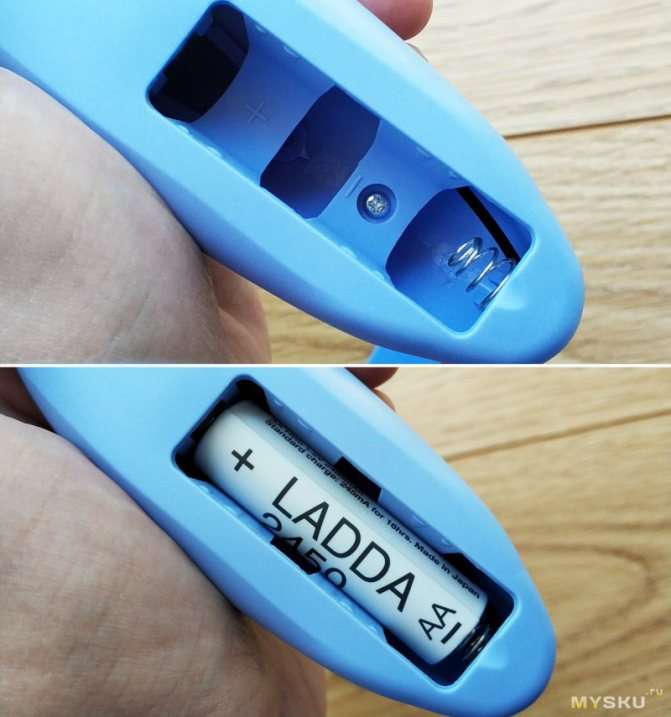

На оборотной стороне говориться, что устройство работает от одной батарейки типоразмера АА на 1.5В, а так же есть и иная информация.

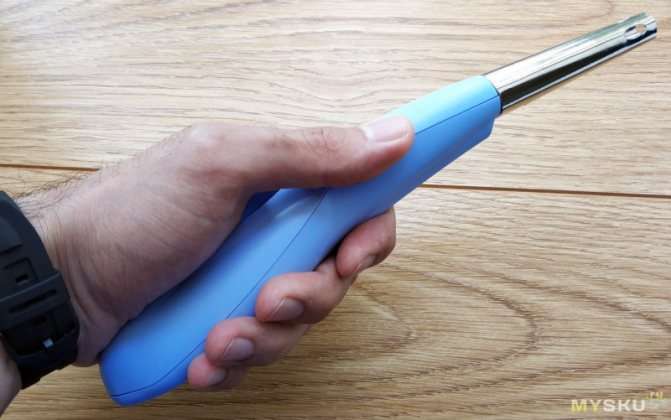

В живую зажигалка оказалась несколько больше чем я себе представлял. Но это даже к наилучшему, так как в руках она лежит отлично. Выполнен корпус из матового пластика, в моем случае голубого цвета. Та его часть, которая будет конкретно находиться поблизости газовой конфорки, закрыта железной трубкой. Качество сборки не на высшем уровне. При сильном зажатии в руке можно услышать похрустывания и скрипы.

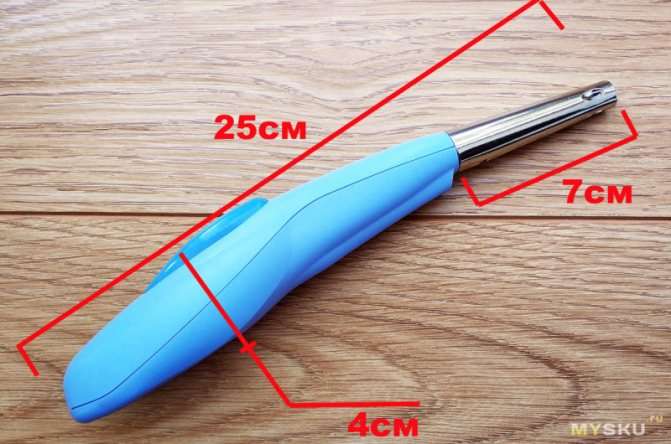

Общая длина устройства приблизительно — 25см, железной трубки — 7см, а толщина в самом широком месте — 4см.
Трубка изготовлена не из цельного кусочка металла.

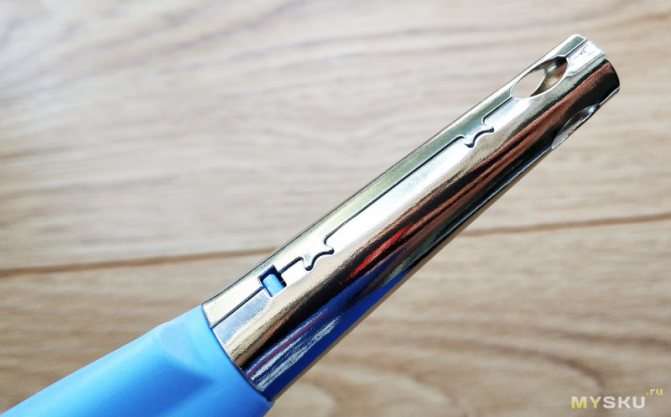

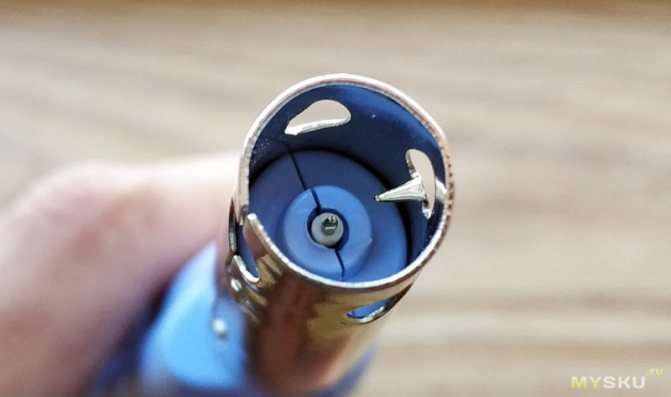

Место выхода искры — сопло с отверстиями по краям.
Никаких надписей о модели устройства о его технических особенностей на корпусе нет вообщем никаких. Ноунейм в чистом виде. Отсек под единственную батарейку находиться в нижней части ручки. Работает зажигалка от одной пальчиковой батарейки АА на 1.5В, либо же можно использовать аккумулятор того же типоразмера на 1.2В. Работает в обои случаях без каких либо заморочек, искра на глаз вроде однообразная.

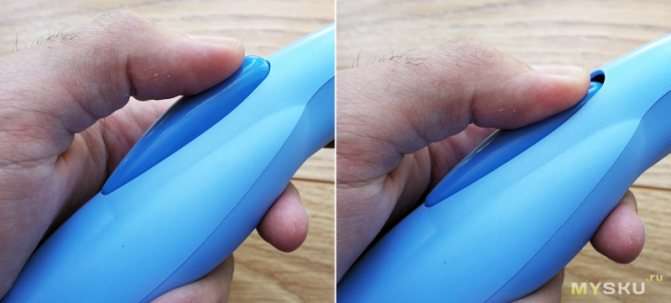

Врубается большой кнопкой, лежащей на высшей части корпуса. Нажимается с неким усилием, без щелчка.
Внутреннее строение.

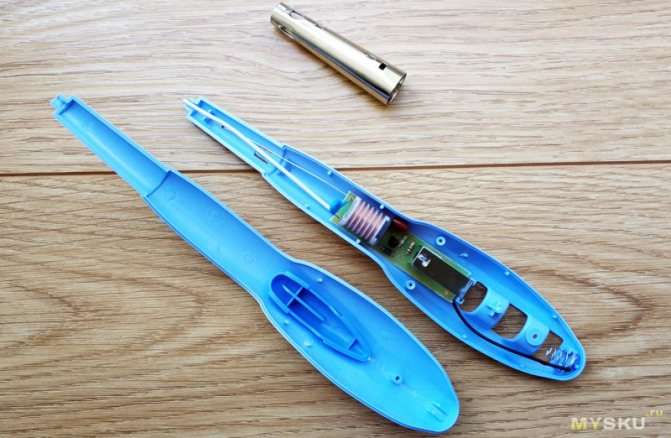

Разберем и глянем, что снутри. Оставлю фото без комментариев, потому что особо не разбираюсь в схематехнике таких зажигалок.
Проверка на практике.
Механизм работы в данной модели обычной, жмем на единственную кнопку и получаем непрерывную искру с определенной частотой. Искра выдается до того времени пока мы держим эту самую кнопку.
В действительности это смотрится так —
Поджигать конфорку очень комфортно и нет необходимости подносить зажигалку очень близко.
В момент выхода искры потребление составляет — 2.63мА
, что считаю очень экономичным. Думаю даже самой обычной батарейки хватит на длительно, а аккумулятор на 2450мАч (тот, что использовал я) выдержит наверное более одного года. Во включенном состоянии, расхода энергии нет, так что можно хранить устройство с вставленным элементом питания не боясь резвого саморазряда.
Перейдем к рассмотрению второго решения. Эта зажигалка стоит вдвое дороже первой и имеет малость другой механизм работы, ей не требуется батарейка либо газ.
Упаковка и внешний облик.
Хоть эта зажигалка и стоит дороже первой, ее упаковка и комплектация принципно ничем не отличается. Все очень по — обычному. Но кидается сразу в глаза другое, и на упаковке и на самом устройстве всюду красуется надпись — Мейд in Japan (изготовлено в Стране восходящего солнца). Беря во внимание, что в Китае подделывает все, даже продукты на рынке, поверить в это очень трудно.
Именуется данная модель — Spark-l
.
Внешний облик припоминает пистолет. Корпус выполнен фактически вполне из нержавейки. Единственный пластмассовый элемент маленького размера держит в ровненьком положении трубку. В этом случае качество производства на две головы выше чем у пластмассовой электрозажигалке. Здесь все собрано идеально, нет ни люфтов ни каких то иных косяков. Металл не тонюсенький, толщина стен корпуса приблизительно 0.7мм, а курка — 1мм. Под давлением не гнется и не издает сторонних скрипов либо похрустываний. Общая длина корпуса от края сопла до края ручки — 27 см, а если взять в расчет нижний край — 29 см, длина самой ручки — 10 см, а толщина — 3.5 см, длина трубки — 13 см, а толщина — 0.8 см. Весит — 146.7 г.
На ручке выдавлена надпись — изготовлено в Стране восходящего солнца.
Имеется и отверстие для подвешивания. Можно укреплять либо на крючок, либо привязать темляк.
Наклейка от изготовителя гарантирует нам до 30 тыщ «выстрелов»
. Что при умеренном использовании должно гарантированно хватить на 2 года.
В руке держать комфортно, хотя ручка мне показалась мало скользкой. Могли бы сделать какие — нибудь насечки.
Толщина стен сопла приблизительно 0.5 мм. Трубка жесткая и под усилием так же не прогинается.
Искра от центральной иглы передается на корпус.
Принцип работы таковой же как у электронной. Для получения искры нужно надавить на курок, но если в электронной она выдается безпрерывно, до того времени пока кнопка в нажатом положении, то тут импульс разовый. Снутри стоит обыденный пьезоэлемент, как в почти всех нынешних газовых зажигалках. При срабатывании, т.е. выстреле слышен звучный и ясный звук. Курок кстати тугой, потому не всегда удается ровно держать зажигалку.
Демонстрация работы в реальных критериях —
Заключение.
Сейчас я показал две идентичные по собственному назначению, но различные как по качеству так и по механизму работы зажигалки для газовой плиты. 1-ая, электронная в реальных критериях показала себя лучше. Ею оказалось комфортнее и резвее поджигать конфорку. Она не потребляет огромного количества энергии, потому даже самой обыкновенной батарейки будет хватать на длительное время. Но, а вот качество ее производства подкачало. Корпус собран не ровно, есть люфты и похрустывания. Правда и стоимость у нее не высочайшая. 2-ая зажигалка с пьезоэлементом оказалась изрядно лучше. К сборке не придерешься, все собрано идеально. Железный корпус на практике естественно долговечнее обыденного пластика, есть и отверстие для шнурка. Но при реальном использовании, как мне лично показалась она уступает дешевенькой пластмассовой. Поджечь конфорку удается не всегда с первого раза, время от времени требуется 3-4 пробы, и подносить ее нужно как можно поближе. Ресурса пьезоэлемента как заявляет изготовитель гарантированно должно хватить на 30 тыщ срабатываний. Проверить эта будешь трудно, так что подтвердить либо опровергнуть не могу.
Ссылка на электрическую зажигалку Electronic Igniter Click-01 —
Схема самодельного трансформатора розжига, источника искр для горелки и не только лишь. (10+)
