Как сделать стельки с подогревом своими руками

Варианты источников обогрева

По сути таких источников всего два:

• электронные батареи
• хим реакция 2-ух реактивов.

Любой из этих методов имеет свои плюсы и недочеты. К плюсам хим источников стоит отнести их автономность и отсутствие различных проводов.

К недочетам юзеры относят:

• одноразовость
• маленький срок работы
• невозможность регулировки температуры
• малая выделяемая стелькой температура.

Виды стелек

Зависимо от источника нагрева изделия делят на две огромные категории: хим и аккумуляторные.

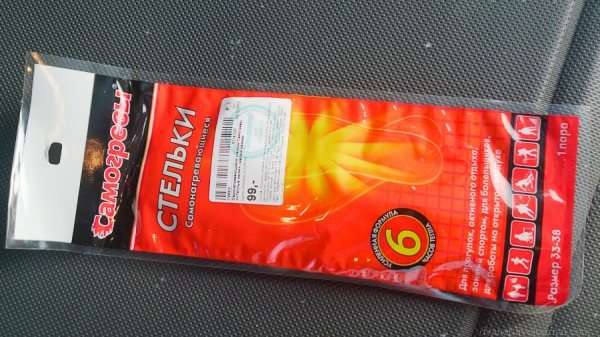

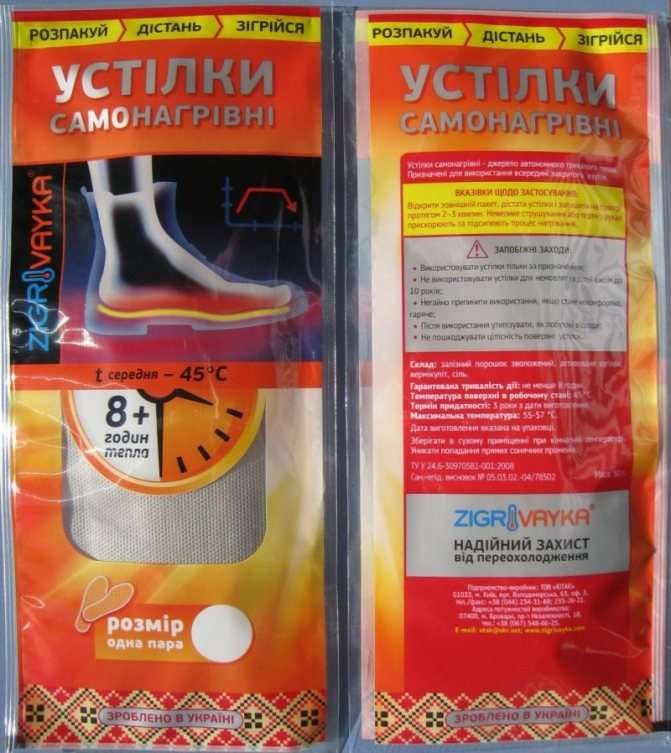

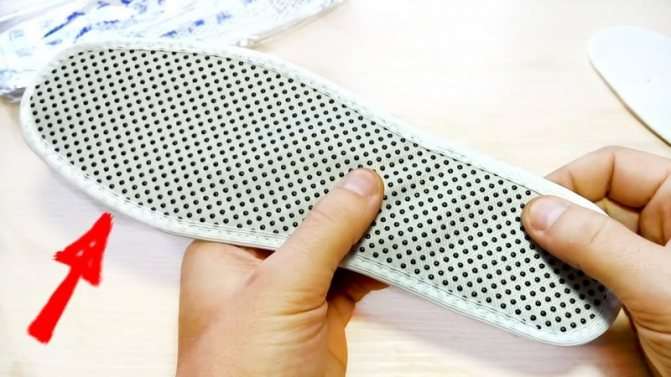

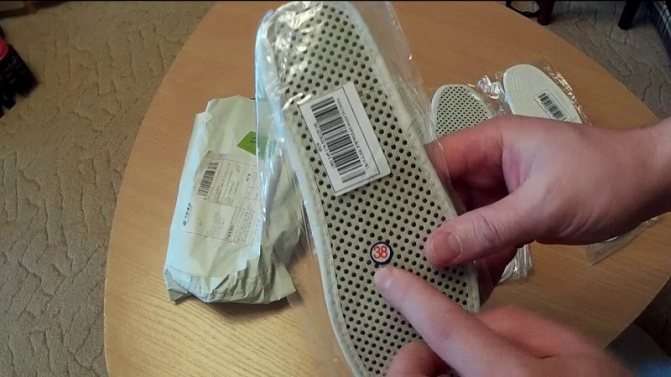

Хим

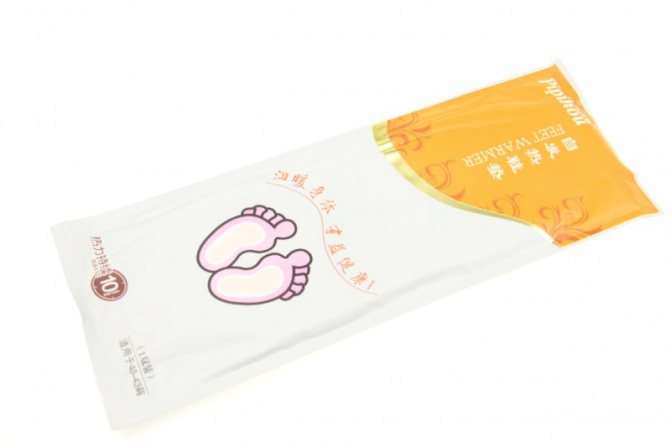

Такие изделия являются разовыми. Они продаются в разовой упаковке. Нередко одна сторона таких стелек сделана самоклеящейся. Использовать предмет необходимо в согласовании с аннотацией. Некие модели нужно встряхнуть либо пошеркать перед тем, как приклеить. Одни виды изделий прикрепляются к носку, другие – конкретно к обуви. Эти стельки работают недолго: в среднем 5-6 часов, температура нагрева низкая – 45°C.

Механизм работы

Нагрев происходит в итоге хим реакции окисления порошка железа. В консистенции также находится хлорид натрия, чтоб регулировать температуру, поглощая избыточное тепло. Таким образом стельки саморегулируются и не причиняют ожогов. В некие модели в состав входят уголь и маленькие опилки, абсорбирующие запахи. Наружняя поверхность покрыта особенным полимером, не пропускающим тепло наружу.

Достоинства

Хим изделия имеют ряд неопровержимых преимуществ.

Посреди них:

• удобство при ношении – нет проводов и аккумов;
• есть и детские размеры, которые в особенности нужны в прохладном климате.

Недочеты

Но эти стельки имеют много недочетов.

Главные из них:

• разовое внедрение;
• низкая температура (зависимо от изготовителя от 39 до 50°C);
• небольшой срок деяния (2-4 часа у экономных вариантов, самые дорогие держат тепло максимум 6 часов).

Принципиальное замечание: температуру хим стелек нереально держать под контролем.

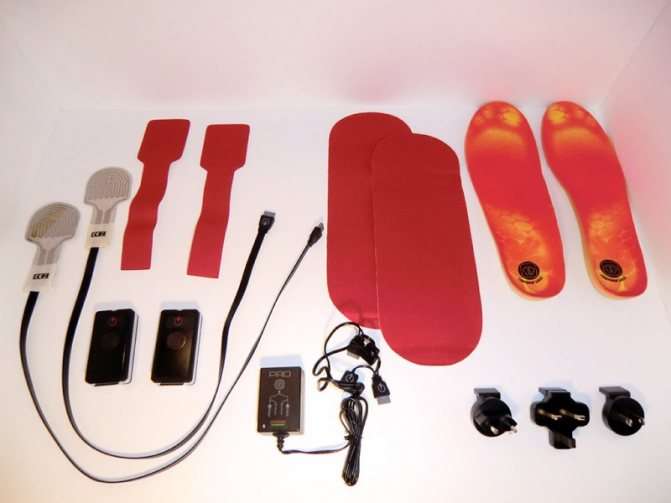

С нагревательным элементом

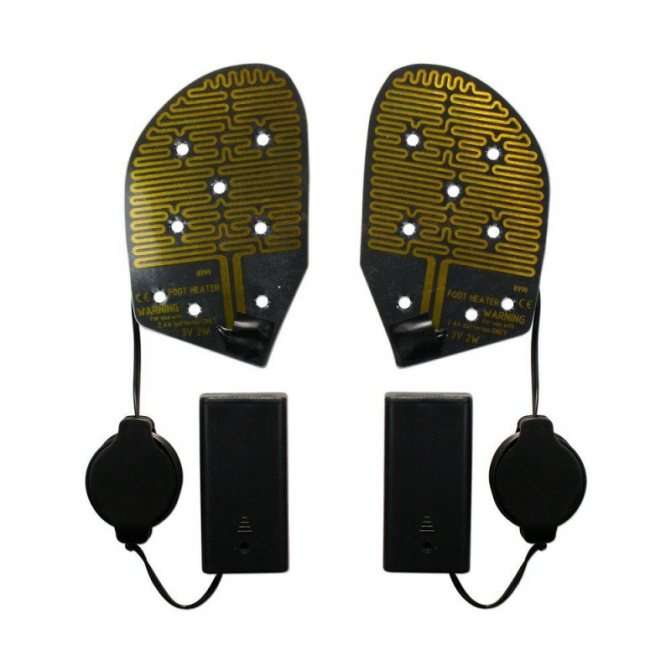

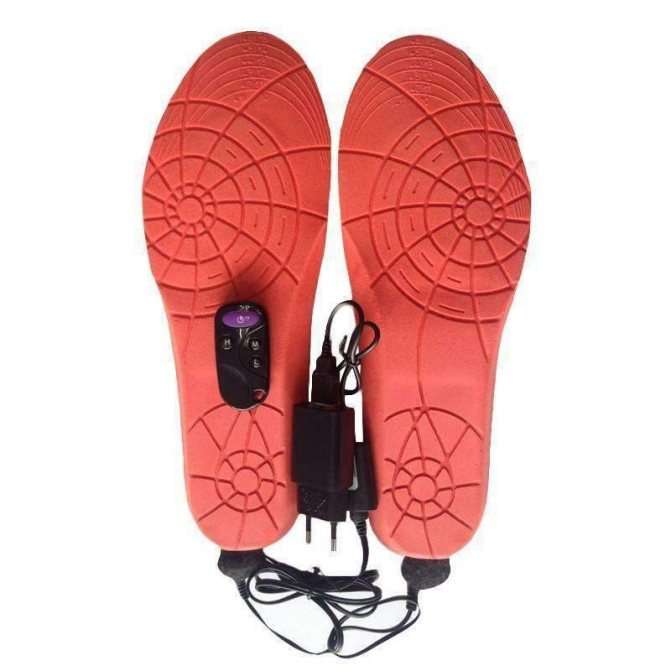

Такие стельки греются от источника энергии – батарейки либо аккума. Они делятся на два вида: проводные и беспроводные.

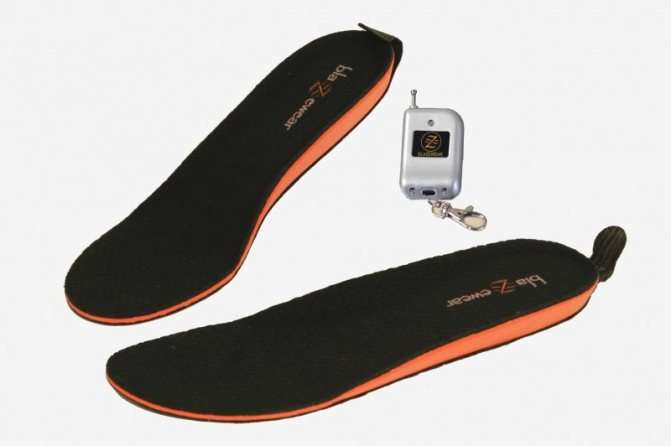

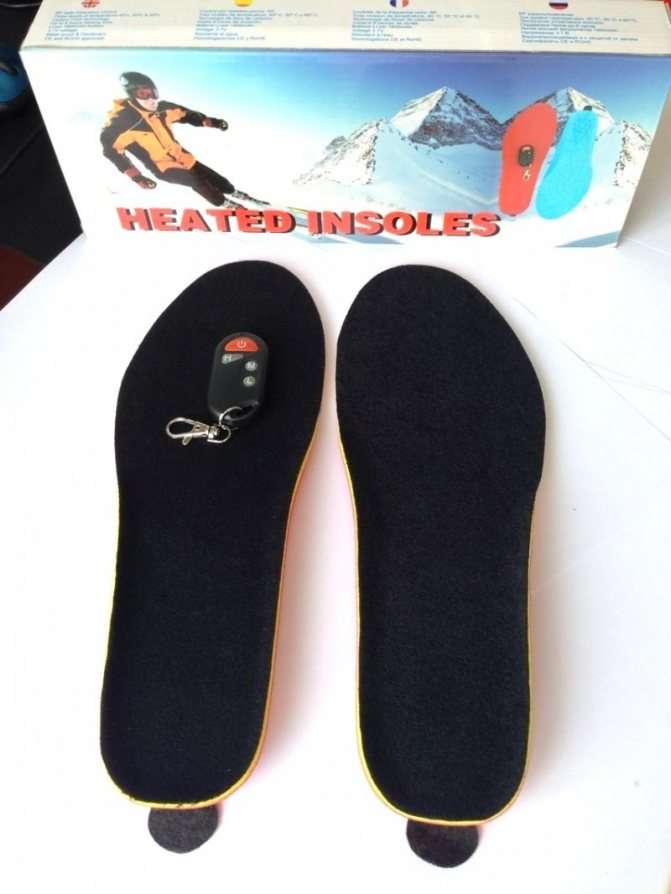

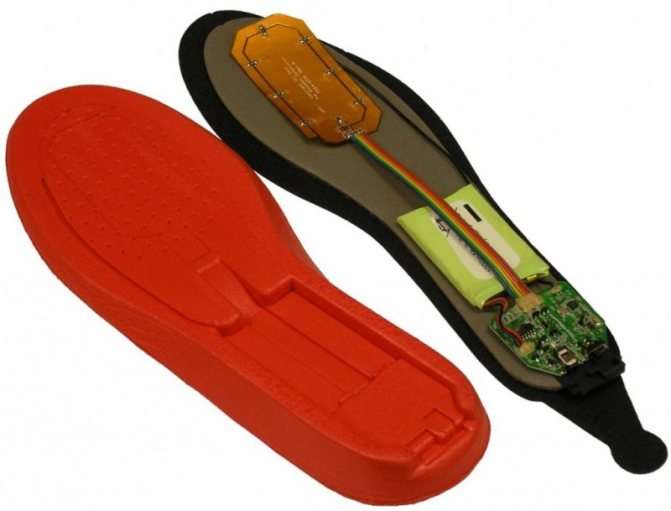

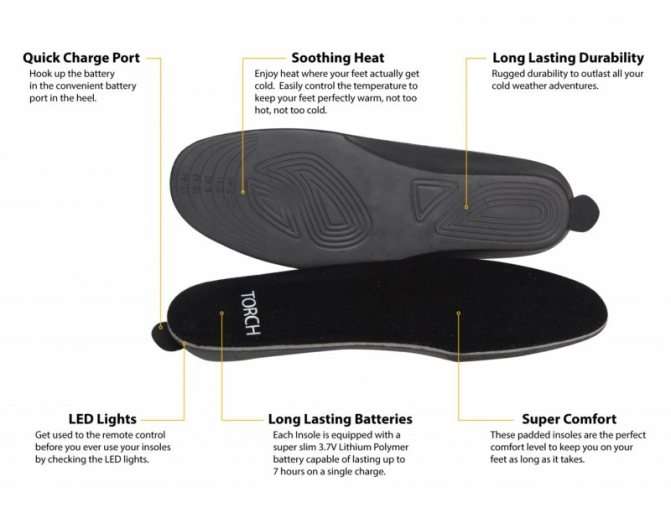

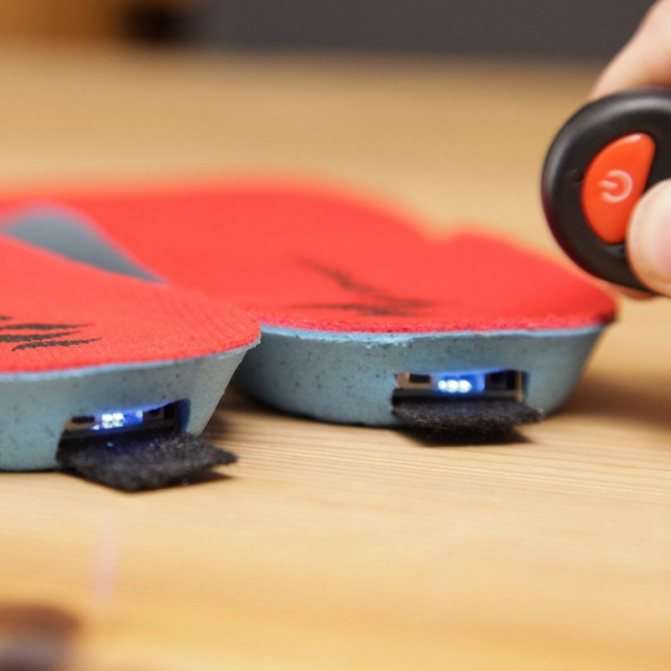

Беспроводные

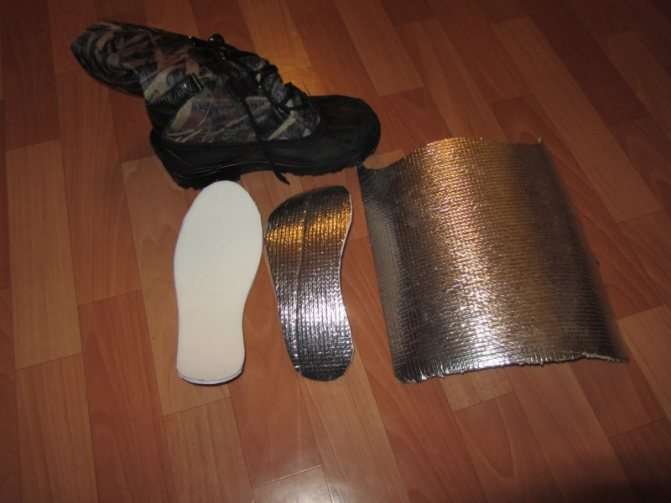

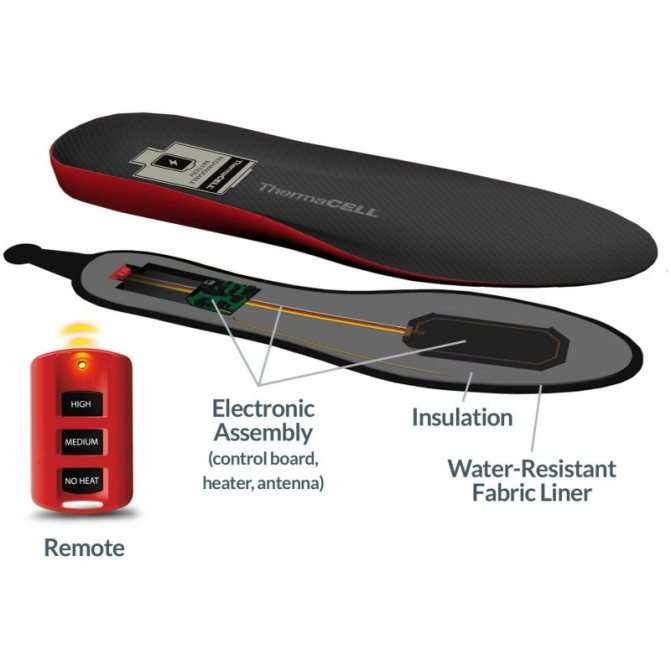

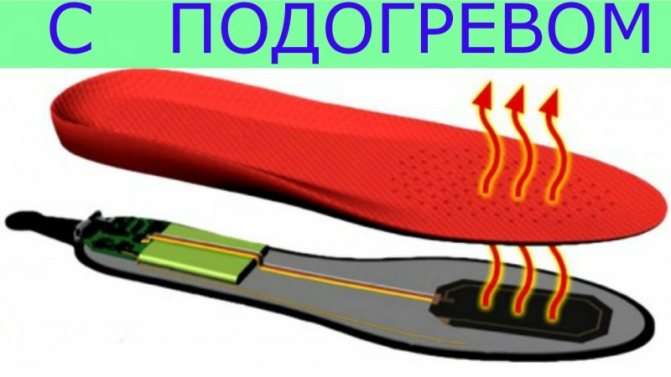

Аккумулятор находится снутри вещи, в большинстве случаев в районе пятки. А главная часть нагревательного элемента размещена под пальцами ног – они зябнут почаще других частей стопы. Особая оболочка из полимеров – искусственных пластмасс и природного каучука – держит тепло снутри устройства и не выпускает его наружу.

Плюсы таковой конструкции:

• удобство благодаря отсутствию проводов;
• длительное время сохранения тепла – 9-11 часов;
• маленькое время зарядки аккума – около 4 часов.

Но есть и недочеты.

К ним относят:

• невозможность регулировки размера;
• высочайшее размещение пятки – как будто на каблуке;
• невысокую температуру нагрева – 50-52°C;
• некие модели активизируются только при надавливании на пятку.

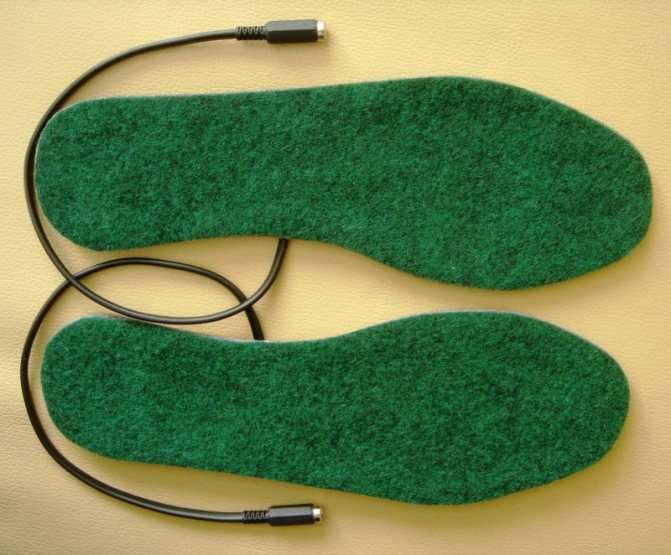

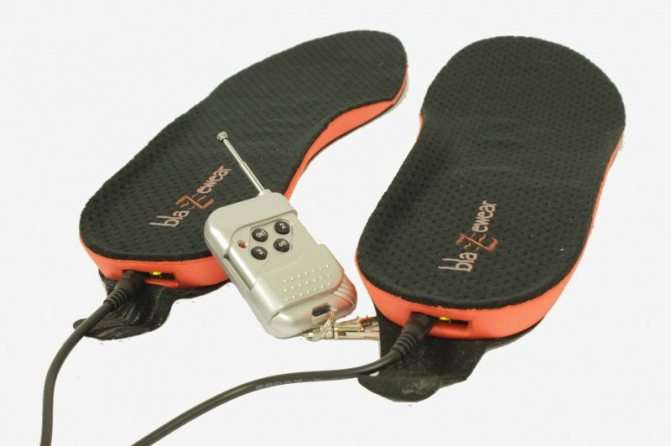

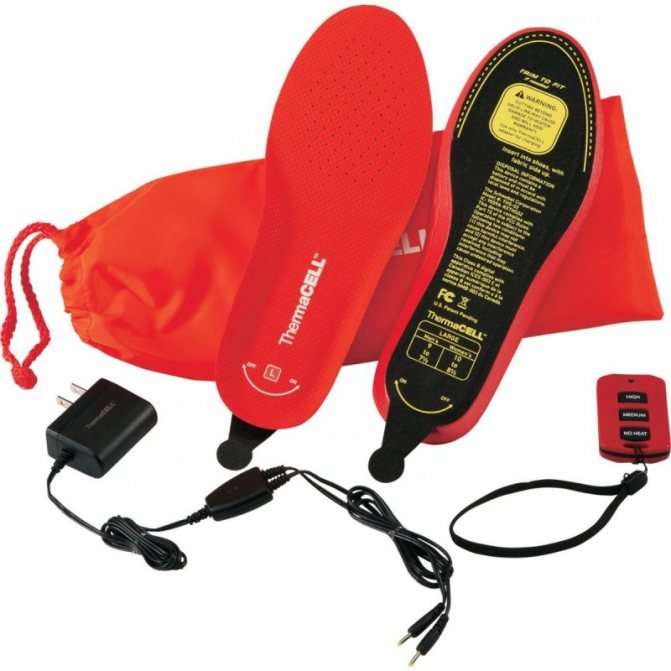

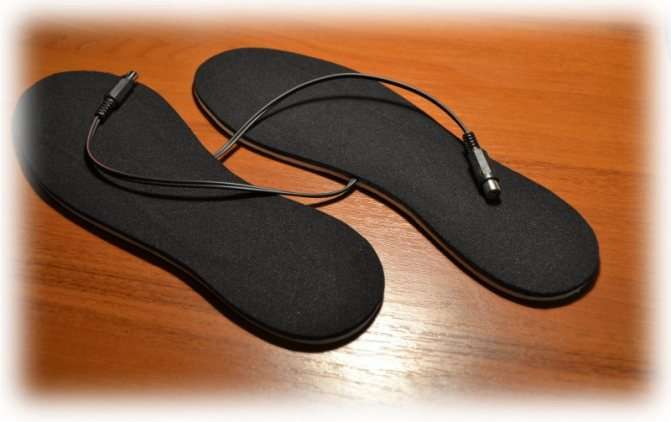

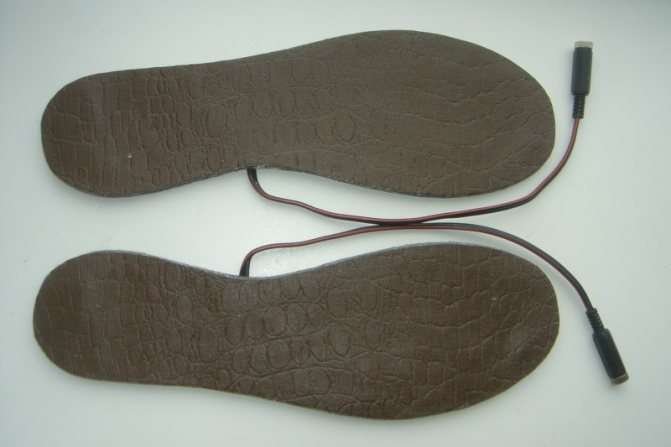

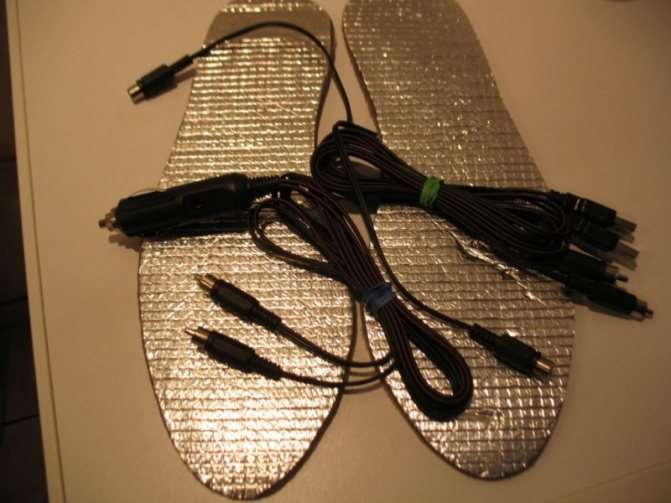

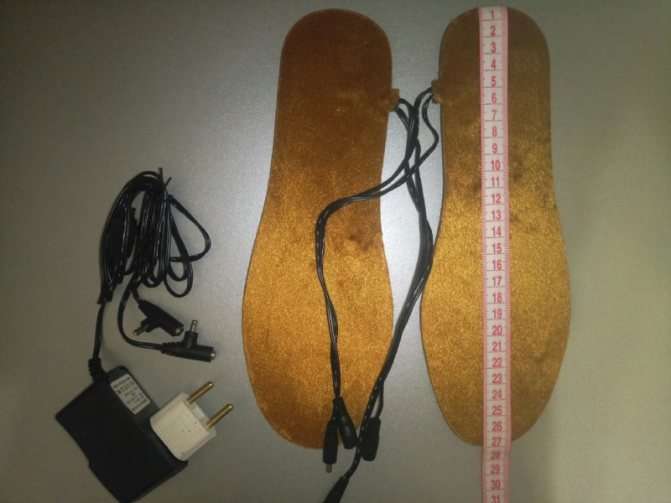

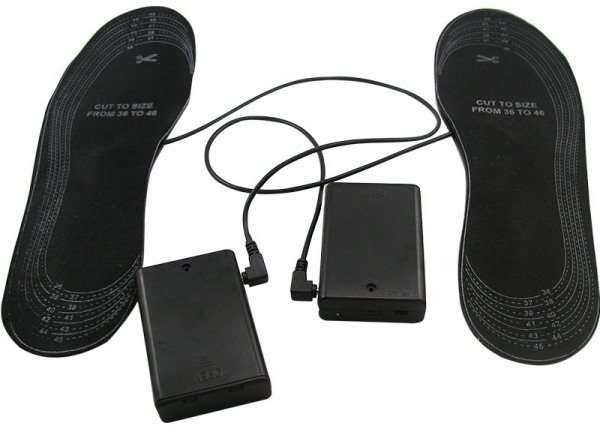

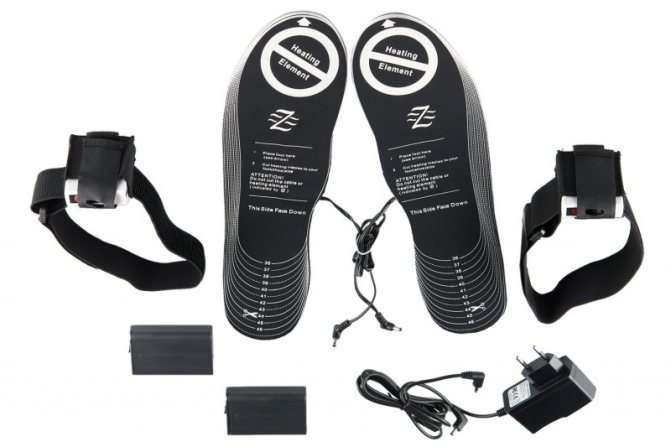

Проводные

Аккумулятор вынесен наружу. Длина провода варьирует от 40 до 60 см.

Плюсы:

• регулировка размера;
• больший период работы – 11-12 часов;
• маленькая толщина;
• регулировка температуры и режима нагрева.

У моделей этого вида имеются и малозначительные недочеты.

Недочеты:

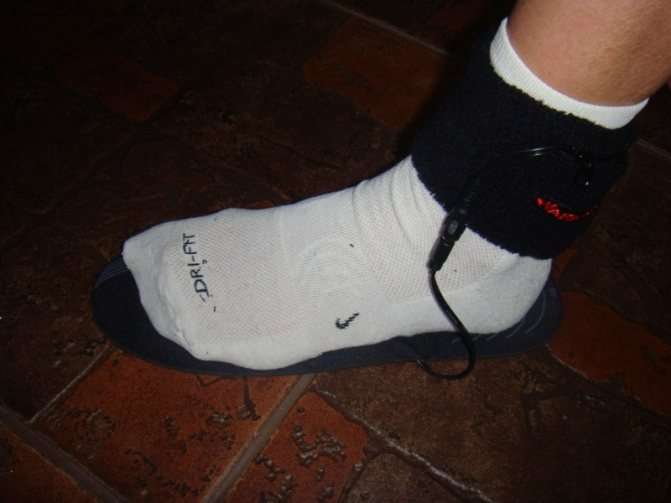

• размещение аккума на голени;
• высочайший риск обрыва проводов и поломки устройства.

Невзирая на отдельное размещение аккума, модель является полностью неопасной, риск возгорания вполне исключен.

Методы передачи тепла

По методу передачи тепла от аккума нагревателю электронные стельки с обогревом можно поделить на две категории:

• проводные
• беспроводные.

По сути провода все же находятся всегда, но просто юзер их не лицезреет и они ему не мешают.

Такие варианты более всего относятся к промышленно выпускаемым стелькам, в каких аккумулятор встраивается в тело стельки и остается только разъем для зарядки.

Но стоимость на стельки с обогревом выпускаемыми известными компаниями достаточно велика. Потому большая часть юзеров стараются выбрать более дешевенький метод и сделать их своими руками.

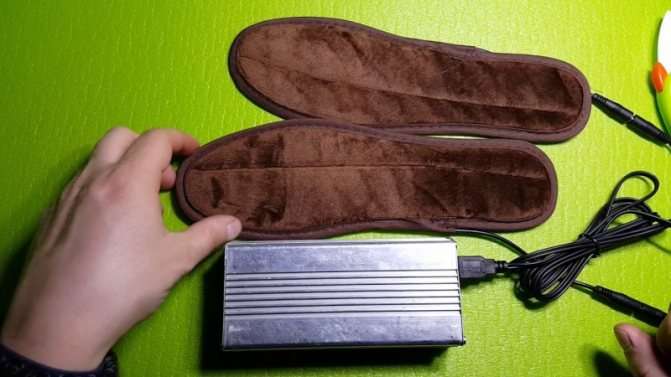

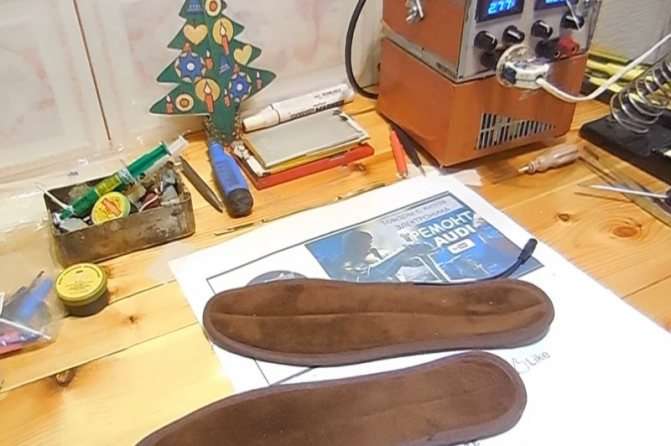

Обычной метод

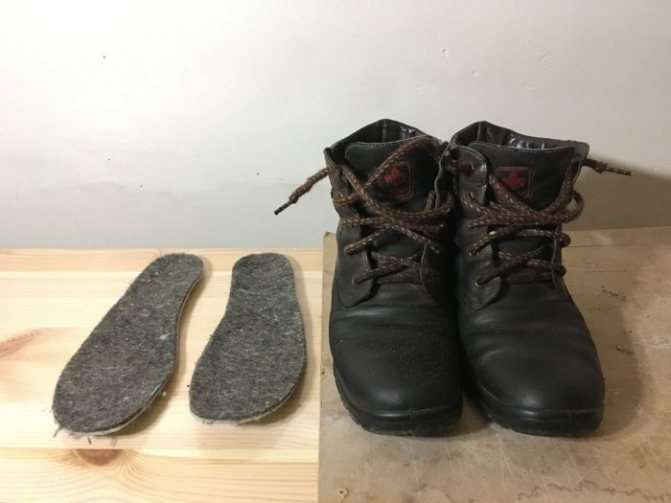

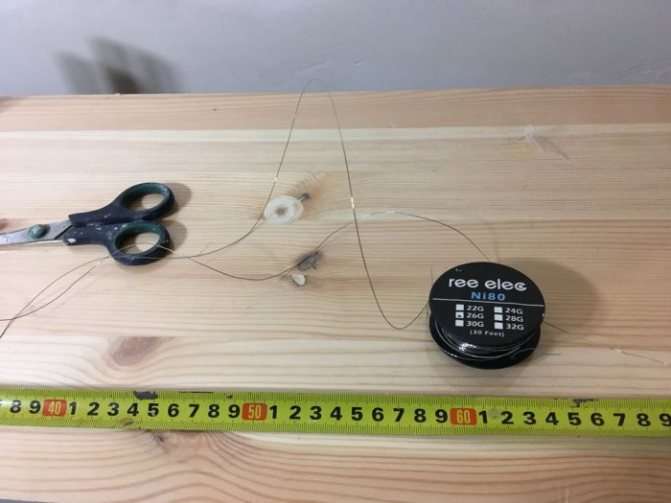

Для производства стелек с обогревом нам пригодятся две стельки, 4 метра нихромового провода, другими словами по 2 метра на каждую стельку. Его сечение 0,4 мм. Не считая того, нужна будет термоусадка, нити с иголкой, провод, коннектор, блок питания на 12 вольт и 2-3 ампера. Должно получиться на каждую сделку по 1-1,5 ампера.

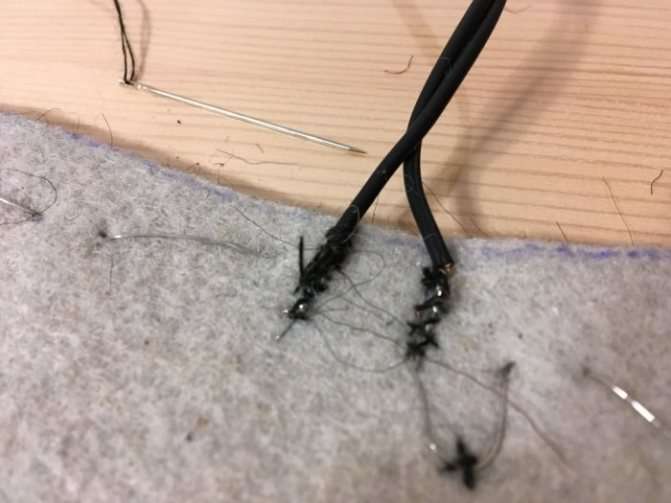

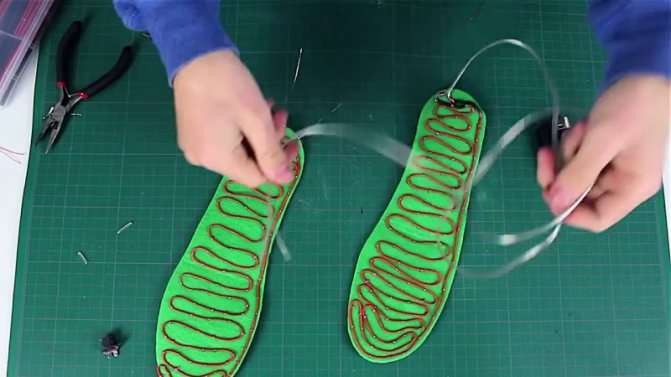

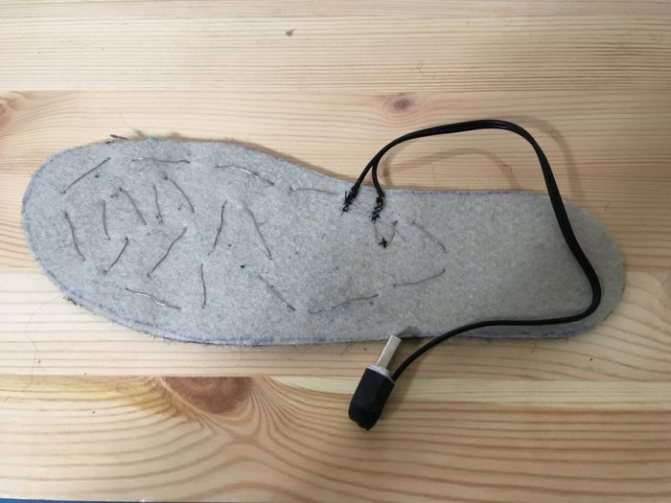

Поначалу необходимо продеть нихромовую проволоку в термоусадку. После чего её необходимо подогреть для того, чтоб проволока не проскальзывала. Дальше укладываем нихромовый провод, находящийся снутри термоусадки, на стельку, чтоб образовалась форма змейки. Фиксируем все это при помощи нитей.

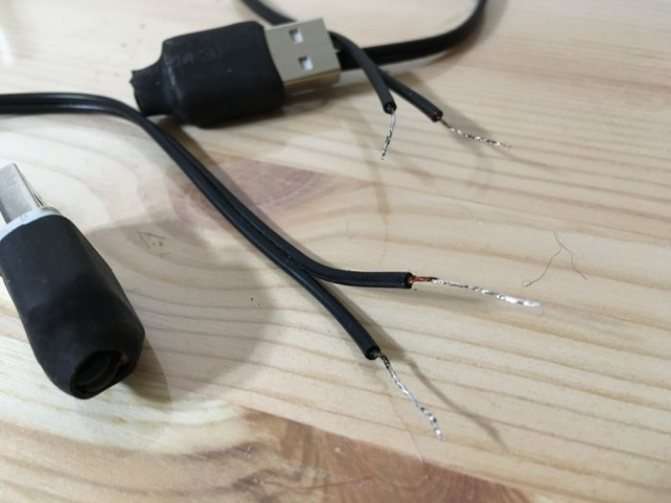

Когда наше изделие будет практически готово, подключим провода к батарейкам. Припаять нихромовый провод проблемно, потому будем использовать обыкновенные скрутки для соединения. Полярность тут не требуется соблюдать. Зачищаем провода и припаиваем коннектор. Тут полярность также не имеет значения.

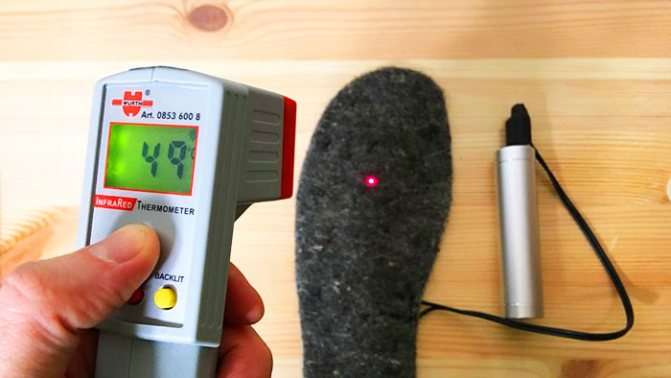

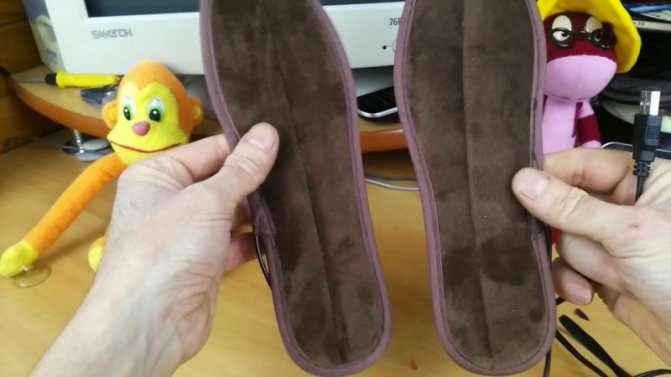

Проверяем, греют ли теплые стельки?

Протестируем готовые стельки. Поначалу включаем блок питания в розетку, вставляем штекер. При помощи блока питания на 12 вольт и нихромовой проволоки сечением 0,4 мм мы сделали стельки с обогревом, которые не будут перенагреваться при таких параметрах. Будет поддерживаться лучшая комфортабельная температура.

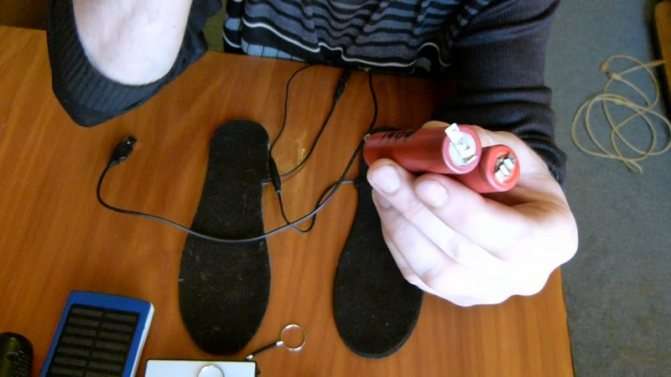

Такую обувь можно будет использовать, посиживать за компьютерным столом либо захватить с собой на зимнюю рыбалку. В последнем случае необходимо будет использовать аккумулятор, к примеру для гайковерта. Если напряжение превосходит 12 вольт и обозначенный выше ток 2-3 ампера, должен непременно регулятор, потому что без него нихромовая проволока будет раскаляться докрасна. Вообщем, регулятор электричества и, соответственно, обогрева в устройстве будет очень полезен всяко, так как его помощью можно будет подобрать лучшую температуру обогрева обуви.

Самодельные варианты стелек с обогревом

В вебе можно отыскать достаточно много вариантов теплых стелек с обогревом. При этом многие веб-сайты демонстрируют не только лишь фото стелек с обогревом, да и их чертежи и аннотации к изготовлению.

А некие видео хостинги выставляют даже ролики испытаний и производства таких стелек своими руками.

Потому, рассматривая варианты, стоит вбирать тот, который под силам без помощи других сделать и тот, на который может быть приобрести все нужные материалы.

Достоинства и недочеты беспроводных стелек

В подогреваемых стельках есть как свои плюсы, так и некие минусы. К преимуществам изделий относятся:

• сохраняют ноги в тепле даже в сильные морозы;
• беспроводные стельки можно подбирать по размеру;
• в изделиях хим типа есть детские размеры;
• регулировка температуры и режимов нагрева;
• стремительная зарядка от обыкновенной сети;
• комфортные в ношении;
• можно отключать при входе в здание.

Недочеты стелек состоят в последующем:

• не все экономные модели способны навечно сохранять тепло;
• высочайшее размещение пятки в беспроводных стельках дают чувство, будто бы находишься на каблуке;
• в акб моделях батарею приходится цеплять на ногу;
• есть риск поломки либо обрыва провода в самый неподходящий момент.

Взвесив все за и против, вы сами принимаете решение о покупке «теплых» стелек. Если не желаете растрачивать средства напрасно, можно смастерить стельки с обогревом для рыбалки либо просто прогулки своими руками из подручных материалов.

Чертежи стелек с обогревом

Как уже писалось выше в вебе можно отыскать больше инфы о методе производства стелек и действенном их использовании. Выбрав подходящую схему стелек с обогревом своими руками нужно приступать к подготовке материалов.

Принципиально что создатели схемы уже разработали такие стельки и сумеют дать дельные советы как по комплектации, так и особенностям сборки.

Стоит держать в голове,что нужно обеспечить надежность контактов соединения самого нагревающего провода с кабелем подходящего к аккуму.

Обычно в качестве нагревательного провода используют нихромовую проволоку маленького сечения. Длина этой проволоки определяет электронное сопротивление стельки, а означает и температуру нагрева, также наибольшее время ее обогрева.

Нихромовая проволока не паяется. Ее можно соединить только при помощи особых гильз. Потому соединение должно быть надежным, отменно обжатым наконечником с гильзой.

Cтельки с обогревом своими руками и мороз для тебя не страшен

Как сделать стельки с обогревом своими руками в домашних критериях? Проанализировав многие статьи и веб магазины, которые занимаются продажей электронных стелек, были изготовлены определенные выводы. Во-1-х, их ценник завышают на тысячу-полторы рублей и это еще не предел.

Во-2-х, в таких стельках у пальцев ног размещены четыре элемента, нагревающихся в процессе работы. Ничего такого особенного. Отзывы людей на такие стельки расстраивают: люди молвят, что это типичная пытка холодом и теплом сразу. Хоть пальцы и в тепле, а пятка – в холоде. Чувства не очень позитивные.

Для того, чтоб сделать обыкновенные стельки с обогревом своими руками, для вас нужно приобрести на рынке самую обыденную утюжную спираль либо же спираль для электронных плиток (мощность – приблизительно 500 Вт). Цена таковой спирали в главном не превосходит пятьдесят-сто рублей. Дальше следует посетить авто магазин и приобрести обыденные два разъема и многожильный провод. На эти продукты у вас уйдет максимум пятьдесят-шестьдесят рублей. Еще для вас пригодится картонная коробка, для того чтоб вырезать стельки под вашу обувь.

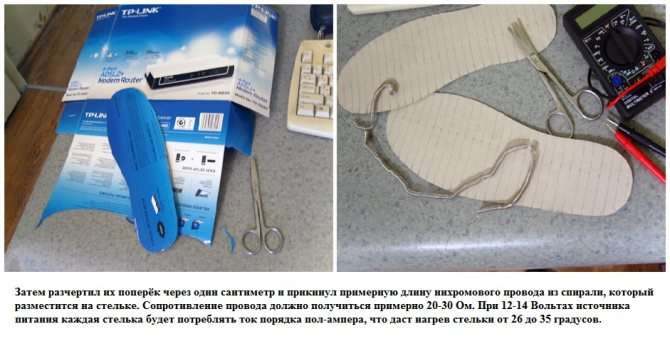

Разметьте эти картонные стельки поперек через каждый сантиметр и прикиньте, какая приблизительно длина нихромового спирального провода для вас пригодится. Его необходимо будет расположить на стельке. В конечном итоге сопротивление такового провода у вас должно получиться около 20-30 Ом.

Любая ваша стелька при 12-14 В от источника питания будет в последствии потреблять электронный ток приблизительно в 0,5 А, и это даст стельке нагреться до 35 градусов Цельсия.

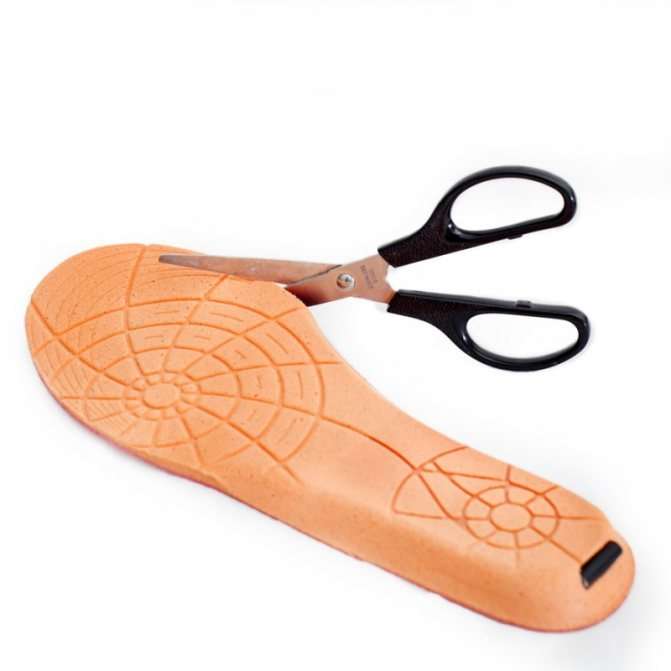

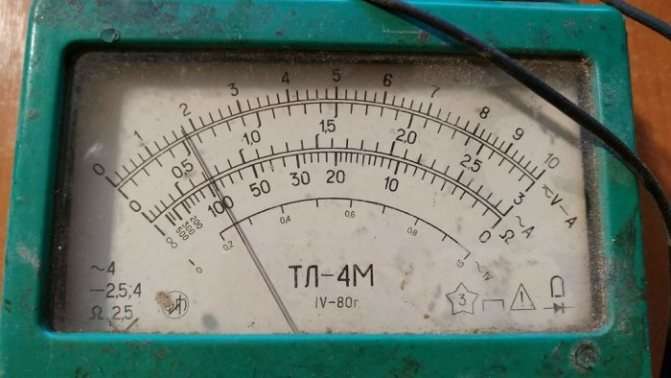

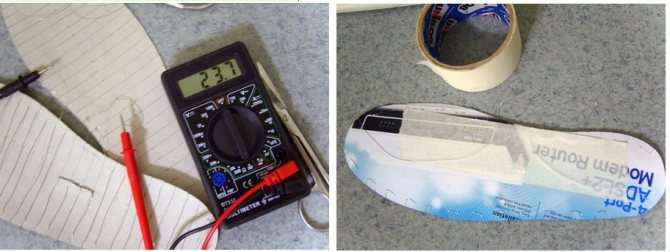

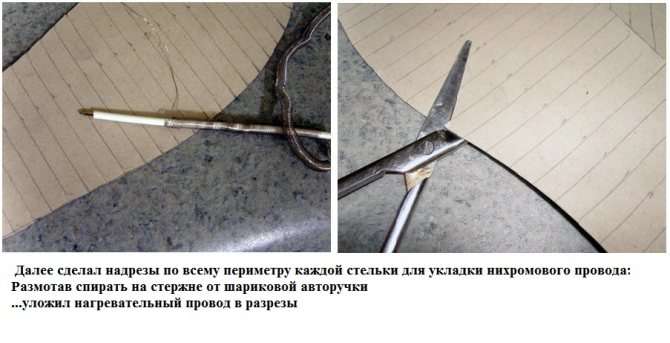

Дальше нужно сделать надрезы по периметру каждой вашей стельки для того, чтоб уложить нихромовый провод. Размотайте спираль от стержня шариковой ручки, уложите этот нагревательный провод в изготовленные разрезы. Замерьте сопротивление провода, чтоб вышло 24 Ом.

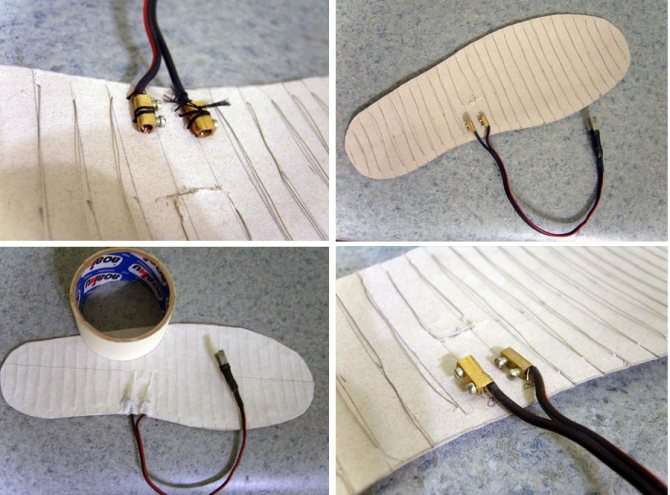

Концы вашего провода закрепите скотчем понизу стельки и выведите ввысь в месте, где подъем стопы и есть место для того чтоб расположить контакты. Концы данного нихромового провода соедините с медным проводом при помощи соединителя контактов. Места этого соединения закрепите нитками, чтоб не вырвало при натяжении. Данную конструкцию необходимо закрыть либо закрепить малярным скотчем из бумаги.

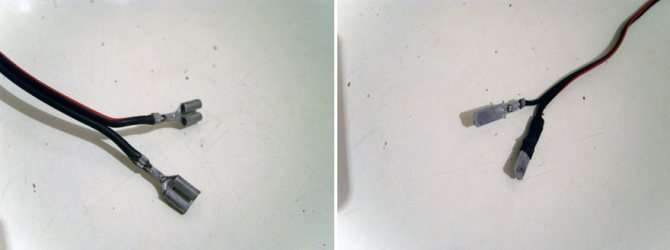

На концах медного провода закрепите контакты в виде пластинки (конкретно авто, что вы ранее заполучили) и изолируйте их термоусадкой либо изоляционной лентой. На провода которые идут от источника питания, установите «ответные» части авто контактов.

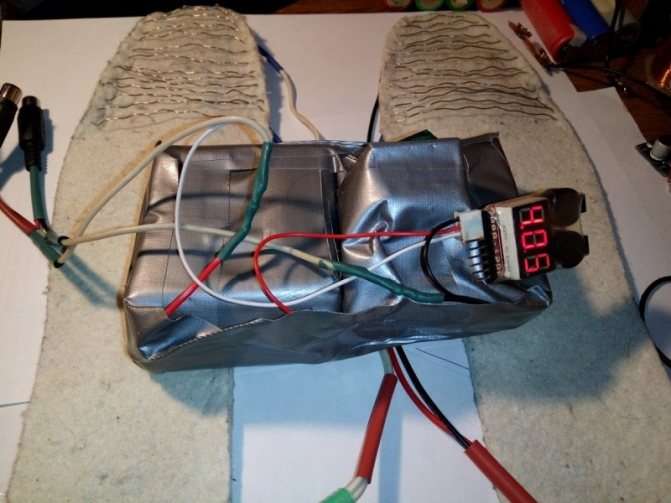

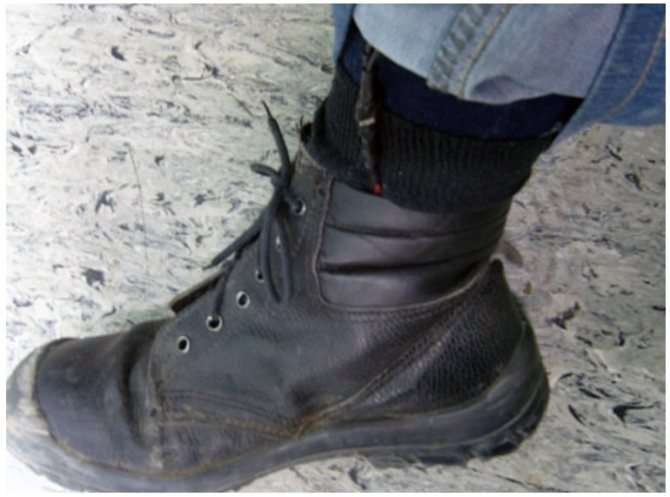

Вуаля! Сами по себе стельки готовы. Сейчас необходимо сделать провода с подобными контактами на их концах. Мы протягиваем их по штанинам брюк либо джинсов, начиная от пояса и прямо к вашим башмакам. Соедините их со стельками. Подсоединяем к контактам источник питания, который крепим на поясе – используйте аккумулятор 12 В и емкостью 1,2 А/ч.

Его можно носить в одном из кармашков вашей курточки. Его хватает на 1 час бесперебойной и неплохой работы в температуре даже -5 градусов, также -15 градусов в течение получаса максимум. После того, как сядет аккумулятор, температура ваших стелек резко свалится. В таком случае поменяйте аккумулятор н новый либо запасной. Также вами быть может применен самодельный блок на 14 В, который будет для вас служить и аккумом, и зарядным устройством.

Вот мы с вами и достигнули эффекта теплых ног! Это просто блаженство для тех, кто любит комфорт.

В заключение необходимо сказать, что выдумать стельки с обогревом своими руками, как выяснилось, проще некуда. Таким творчеством вы будете гордиться и останетесь довольны, а ноги для вас произнесут огромное спасибо! Таких стелек может хватить приблизительно на 3-4 месяца. В общей трудности на изготовка таких стелек уйдет у вас максимум 1,5 часа.
