Как выбрать накопитель электрической энергии для частного дома

Методы внедрения

В особенности обширно преобразователи тока с 12 на 220 В используются в местах, где отсутствует снабжение электроэнергией. От хоть какого авто аккума можно сделать 220 В для обеспечения подачи электричества в пригородный дом.

Следует держать в голове, что инверторы напряжения из 12 В в 220 В конвертируют форму электронного тока, которая ограничивает его внедрение. Другими словами не все электроприборы способны принимать напряжение, подающееся графически практически по прямоугольной форме. Конструктивно инверторы бывают:

• авто;
• стационарными;
• мобильными.

Если рассматривать выходную мощность, то авто АКБ очень выдают 500 Вт, а стационарные — до 10 тыс. Вт. Если при выезде за город на отдых либо дачный участок нужно в вечернее время осветить помещение либо место ночевки, то самый обычный метод заключается в подсоединении к преобразователю LED осветительного прибора.

Расход энергии авто аккума — очень нерентабельный процесс, потому что с повышением нагрузки уменьшается коэффициент полезного деяния батареи.

Стационарные преобразователи напряжения 12—220 вольт в главном используются для трансформирования электронной энергии солнечных батарей и ветряных конструкций. Мобильные инверторные преобразователи подключаются к сети от 12 до 50 В и числятся нетребовательными в выборе источника питания. Для обслуживания машин это устройство представляет собой зарядное устройство с розеткой.

Преобразование неизменного напряжения 24В либо другого в 12В

О том, как сделать генератор на 12 вольт, рассказывается дальше. Для этого употребляется способ линейной либо импульсной стабилизации.

Такая потребность может показаться по мере надобности запитать устройство с напряжением входа 12В и наличии напряжения 24В в бортовой электросети грузового автомобиля либо автобуса.

При работающем движке автомобиля и байка напряжение может повыситься до 14,7 вольт, при норме 12В и, как следует, этот способ стабилизации можно использовать на всех средствах перемещения с движком.

В схемах с линейной стабилизацией ток нагрузки может достигать 1,5А. Для усиления выходного тока используют проходной транзистор. Внедрение таковой схемы приведет к уменьшению напряжения выхода на 0,5 вольта.

Также используются стабилизаторы LDO, подобные линейным стабилизаторам AMS-1117-12v, с малозначительным падением напряжения, также их импульсные аналоги.

Хорошим конвертором, понижающим напряжение по импульсному способу, являются устройства на базе микросхем LM2596. На рынке представлены варианты как с нерегулируемым, так и с устанавливаемым вручную напряжением выхода.

Технические свойства

Все электропреобразователи на выходе выдают стандартную частоту 50 Гц и напряжение 220 В. Эти выходные данные соответствуют требованиям домашнего электричества и совместимы со всеми потребителями. К главным характеристикам относятся:

• номинальная мощность;
• КПД;
• активная либо пассивная охлаждающая система;
• потребление электроэнергии на холостом ходу;
• величина наибольшего тока употребления на входе;
• напряжение питания;
• устройства защиты от недлинного замыкания и перегрева оборудования.

Старенькие конструкции инверторов представляют собой трансформаторы тока, а нынешние модели собраны на импульсных контроллерах, обеспечивающих высочайший КПД устройств. Время от времени это значение добивается 95%, а оставшиеся 5% рассеиваются самим аппаратом, за чей счет происходит его нагрев.

Зависимо от модели инвертора 12—220 вольт, потребители на выходе получают прямоугольную синусоиду напряжения либо в более дорогих конструкциях она соответствует стандартному значению. Некие приборы, владеющие большой пусковой мощью, нереально запустить от преобразователя.

Для вас это будет любопытно Электрический преобразователь напряжения с 12 В на 220 В

Для этого нужно использовать переходники, состоящие из конденсаторов, которые могут обеспечить достаточный пусковой ток. Время от времени просто нужно ограничить применение некого электрооборудования.

Схема на транзисторах

Для большинства конструкций используют генератор, вырабатывающий частоту 50-56 Гц. Данную величину не рекомендуется превосходить.

Она находится в зависимости от черт используемых деталей:

• транзисторов;
• RC- либо LC-фильтра;
• согласующего трансформатора, если он предусмотрен;
• микросхемы.

Генератор производит переменное напряжение и управляет силовыми ключами (переключает их) из пар полевых транзисторов. Они подключены к специальному повышающему трансформатору. При подаче на устройство 12 В, начнут раскачиваться транзисторы. На выходах появится переменная составляющая, которая будет увеличена трансформатором до 220-260 В.

Мощность устройства находится в зависимости от количества транзисторов. Не рекомендуется добиваться получить на выходе 300 ватт, имея только одну пару. Для обычной работы пригодятся радиаторы и остывание. Лучше применить минимум 4 транзистора.

Трансформатор берут готовый. К примеру, из старенького UPS (бесперебойного блока питания) компьютера. Если такового нет в наличии – приобретают либо достают из старенькой аппаратуры трансформатор подходящей мощи и мотают сами. В вебе есть онлайн-калькуляторы для расчета.

Схожий инвертор не просит наладки и сразу начинает работать. Без нагрузки ток холостого хода не превосходит 300 мА. Транзисторы рекомендуется установить через слюдяные (либо другие) прокладки на радиаторы. Если устройство делают на печатной плате, то дорожки нужно сделать толстыми.

Обзор неплохого инвертора с 12 вольт на 220 вольт мощью 2000 ватт. Если вы издавна выбираете инвертор, то советуем приглядеться вот к этой модели POWER INVERTER 2000w.

0

Полезные характеристики аппаратов

Нередко инверторы из 12 В в 220 В обеспечивают предохранение либо ослабление функционирования информационных систем от свойства сетей переменного тока. Если в один момент произойдет отключение электроэнергии, то при помощи запасной батареи и выпрямителя восстановится запасное питание и можно закончить работу компьютера без утраты нужных данных.

В сложных и ответственных конструкциях эти устройства работают в более продолжительном и контролируемом режиме. Работа эта осуществляется как раздельно, так и наряду с основной электронной сетью. Не считая того, инвертор может работать в качестве промежного звена в комплексе преобразователей.

Отличительной чертой в данном случае считается наличие высочайшей частоты напряжения — до 100 кГц. Для действенной работы дополнительно употребляются полупроводниковые ключи, магнитные материалы и особые контроллеры. Чтоб быть комфортным для внедрения, инвертор должен владеть высочайшим коэффициентом полезного деяния, надежностью и иметь малогабаритные габаритные свойства.

Выходное напряжение непременно должно соответствовать техническим чертам общей сети, в особенности это касается Grid-tie инверторов, которые употребляются для преобразования энергии солнечных батарей, ветровых генераторов и других экологически незапятнанных источников.

Получаем 12 Вольт из 220

Более нередко стоит задачка получить 12 вольт из бытовой электросети 220В. Это можно сделать несколькими методами:

1. Снизить напряжение без трансформатора.
2. Использовать сетевой трансформатор 50 Гц.
3. Использовать импульсный блок питания, может быть в паре с импульсным либо линейным преобразователем.

Снижение напряжения без трансформатора

Конвертировать напряжение из 220 Вольт в 12 без трансформатора можно 3-мя методами:

1. Снизить напряжение при помощи балластного конденсатора. Всеприменимый метод употребляется для питания маломощной электроники, к примеру LED ламп, и для заряда маленьких аккумов, как в фонариках. Недочетом является маленький косинус Фи у схемы и низкая надежность, но это не мешает её везде использовать в дешевеньких электроприборах.
2. Снизить напряжение (ограничить ток) при помощи резистора. Метод не очень неплохой, но имеет право на существование, подойдет, чтоб запитать какую-то очень слабенькую нагрузку, типа светодиода. Его основной недочет – это выделение огромного количества активной мощи в виде тепла на резисторе.
3. Использовать автотрансформатор либо дроссель с схожей логикой намотки.

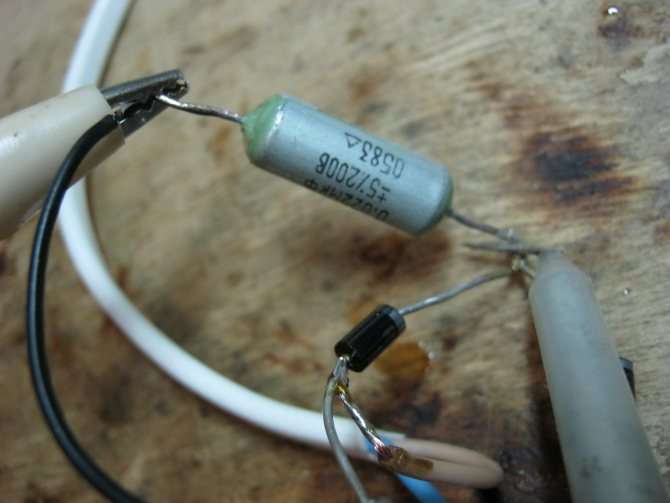

Гасящий конденсатор

До того как приступить к рассмотрению этой схемы за ранее стоит сказать об критериях, которые вы должны соблюдать:

• Блок питания не всеприменимый, потому его рассчитывают и используют только для работы с одним заранее известным устройством.
• Все наружные элементы блока питания, к примеру регуляторы, если вы будете использовать доп составляющие для схемы, должны быть изолированы, а на железных ручках потенциометров насажены пластмассовые колпачки. Не касайтесь платы блока питания и проводов для подключения выходного напряжения, если к ним не подключена нагрузка либо если в схеме не установлен стабилитрон либо стабилизатор для низкого неизменного напряжения.

Однофазовые преобразователи

Отличаются они чертами синусоидального выходного напряжения. Более суровые модели способны выдавать синусоиду, близкую к стандартному напряжению основной сети. Другая группа инверторов выдает график в облегченной форме, который больше припоминает трапецеидальную форму.

Строение синусоиды напряжения огромную роль играет для многих бытовых устройств. Некие из них не работают от напряжения, поступающего по облегченной синусоиде. Она принципиальна для устройств, владеющих:

• электродвигателями;
• трансформаторами;
• телекоммуникационными устройствами.

Не считая того, некое мед оборудование, аудио и видеоаппаратура просто не будут работать при неверном выходном напряжении. Обычно инверторы работают в 3-х режимах. При продолжительном функционировании употребляется номинальная мощность агрегата.

В короткосрочном режиме перегрузки вероятен расход энергии, в 1,5 раза превосходящий номинальную мощность. При пусковом режиме происходит мгновенная отдача завышенной мощи, которая употребляется для пуска электронных движков и других нагрузок с завышенной емкостью.

Доп защита

Нынешний инвертор должен владеть защитой от недлинного замыкания. В нем устанавливается предохранитель от случайного воздействия на предмет сторонних вмешательств, в особенности если это касается малышей.

Для вас это будет любопытно Особенности светового потока

Защита от перегрузки должна срабатывать вовремя, чтоб не вышло перегревания проводки и следующего воспламенения. Блок защиты производит предохранение преобразователя от недлинного замыкания и огромного значения входного напряжения. Для этого есть индикаторы, которые демонстрируют состояние электронной сети.

Доп сенсоры и установленные вольтметры посодействуют найти подобающую неисправность. Расположенные на радиаторе остывания термометры системы разрешат выполнить управление вентилятором, когда показания превысят допустимое значение.

Пользующиеся популярностью модели

Сильно много моделей инверторов выпускается в нашей стране. Применяться они могут как в промышленном производстве, так и в бытовых критериях. Пользующимися популярностью числятся:

1. AIRLINE API-150?01 — допустимый порог мощи устройства составляет 150 Вт. Корпус сделан из крепкого пластика, который способен выдерживать высочайшие температуры. Авто инвертор подключается от прикуривателя, который находится в салоне. К этому аппарату можно подключить несколько электронных устройств, общая мощность которых составляет менее 150 Вт. Аппарат имеет защиту от недлинного замыкания и скачков входящего напряжения.
2. Jet A JA-P11 — если вблизи нет сети электронной энергии, то этот аппарат выручит в хоть какой ситуации. Наибольшая мощность устройства составляет около 300 Вт. Существует защита от низкого напряжения питания, перегрева и перегрузок.
3. Titan HW-150E1 150 Вт — производит возможность воспользоваться электрическими приборами до 150 Вт. Подключается от авто прикуривателя и выходное напряжение составляет 220—240 В. Вес аппарата не превосходит 0,5 кг, что делает его очень комфортным в далеких поездках.

Можно отметить и другие хорошие инверторы: Kensington Ultra Portable Inverter 150—33362EU, Inverter 150W AVS, Robiton 150W.
