Как сделать опрокидыватель для автомобиля своими руками

Аргументы за и против

Обладать своим подъемником для машины не только лишь достаточно комфортно, да и в чем либо экономично. Выгоду сразу почувствовать нереально, но она о себе заявит. Устройство можно приобрести, но многие автолюбители советуют сделать опрокидыватель для авто своими руками. Это поможет для вас не только лишь сберегать деньги, да и свободное место гаража, которого иногда бывает далековато недостаточно. Честно говоря, то сборка данного устройства своими силами обойдется не изрядно дешевле, чем приобретение готовой системы «с нуля» либо даже побывавшей в употреблении.

Описание конструкции

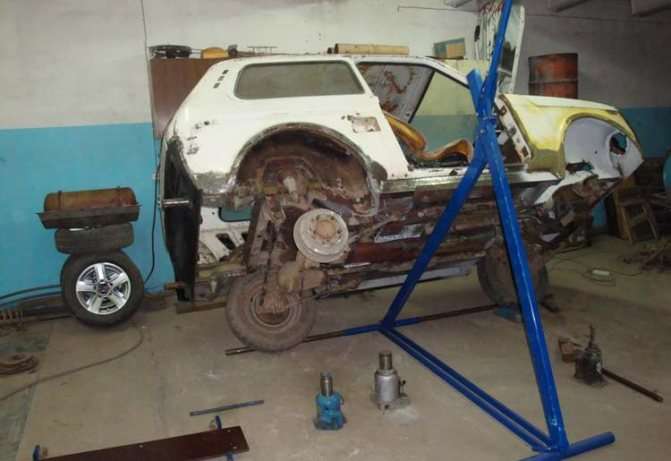

Авто опрокидыватель для авто, чертеж, и фото которого представлены ниже, работает она за счет домкрата:

Можно взять хоть какой подъемник, который найдется в гараже. Очень вероятный угол неопасного поднятия борта машины – 45 градусов.

Пятка для домкрата обязана иметь как можно больше ребер жесткости, что даст ей доп крепкость. Это принципиальный момент, потому что деталь в процессе использования опрокидывателя перемещается по рейке, испытывая нагрузки в районе 2,5 тонн. Варится пятка из листового металла (5 – 7 мм).

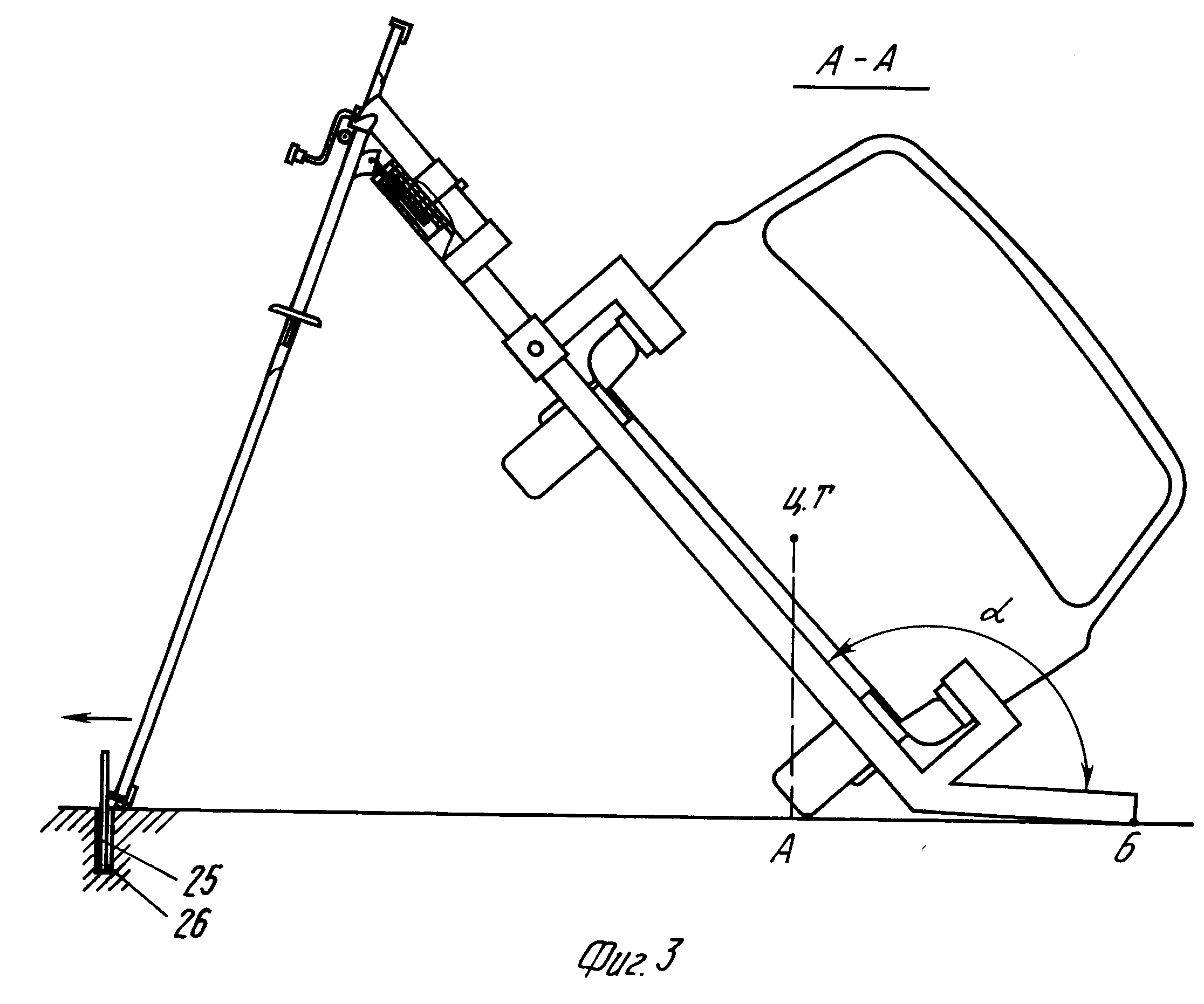

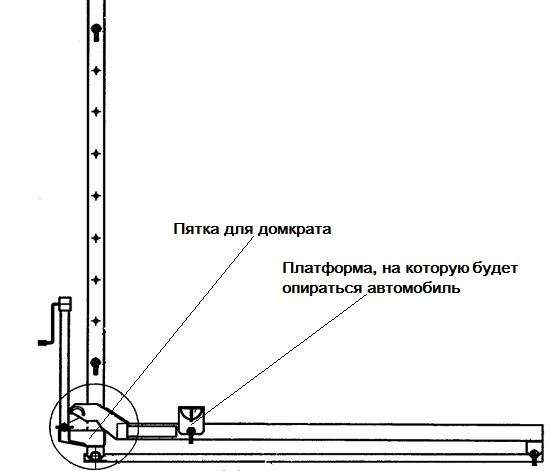

Делаем опрокидыватель для автомобиля своими руками: чертеж описываемой дальше конструкции

То же касается платформы, которая будет упираться в дно автомобиля – делаем больше ребер жесткости, металл используем шириной 5 – 7 мм. Дополнительно пригодится железный уголок и профиль квадратного сечения. Из этого же профиля делаются нижняя площадка, опорный уголок и несущая балка.

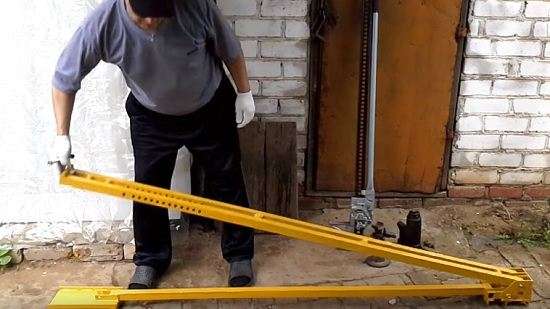

Нижняя площадка – это недвижная деталь из 1-го железного профиля, которая будет лежать на земле. Опорный уголок состоит из 2-ух частей, соединенных меж собой маленькими отрезками металлопрофиля и двигается вверх-вниз по направляющей рейке. Последняя имеет ряд отверстий для фиксации опрокидывателя под необходимым углом.

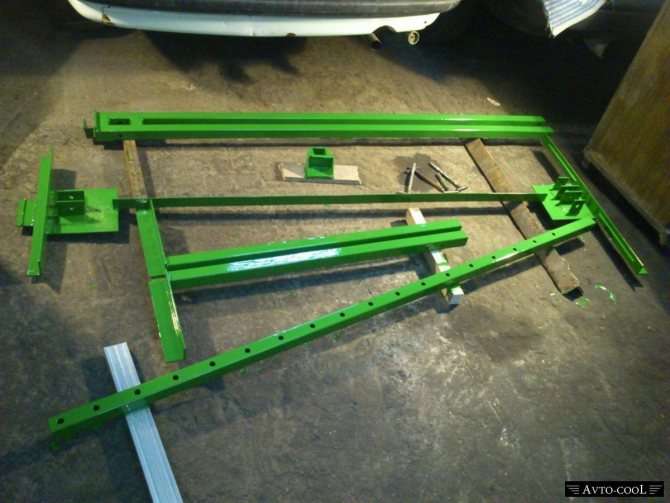

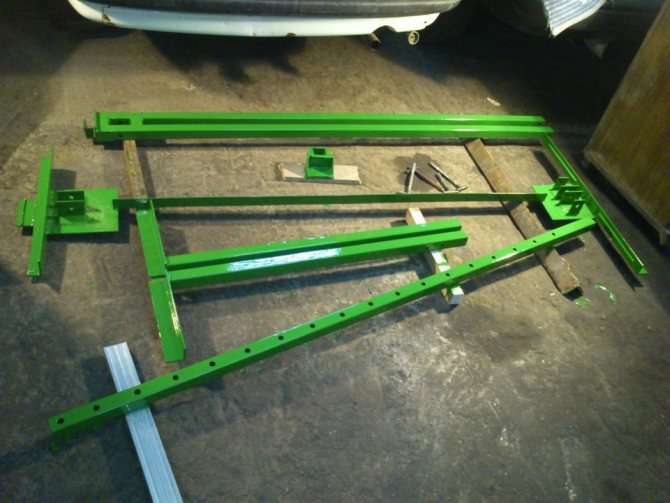

Нижняя площадка и опорный уголок в сборке

Ряд отверстий, который вы видите на боковых частях опорного уголка, служит для фиксации платформы, на которую будет опираться дно машины. Во время подъема/опускания автомобиля она перемещается по детали в ту либо иную сторону. На высшей точке, когда подъем окончен, платформа фиксируется болтом. Болтом же скрепляются меж собой площадка и опорный уголок.

Принципиально: чтоб опрокидыватель для машин не заваливался в стороны, в его часть, обратную пятке, вставляется несущая балка, представляющая из себя два отрезка железного профиля квадратного сечения. Длина детали должна быть приблизительно 4 метра. Для удобства берутся два отрезка по 2 метра, вставляющиеся концами один в другой.

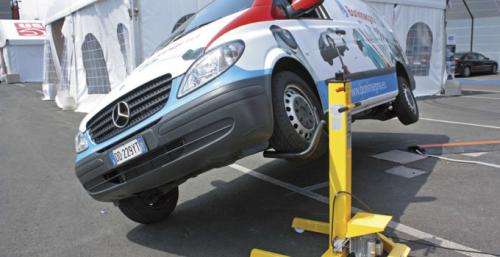

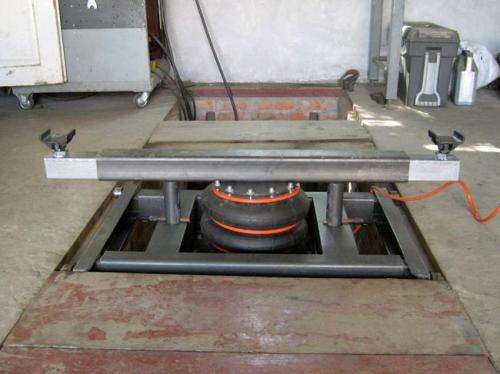

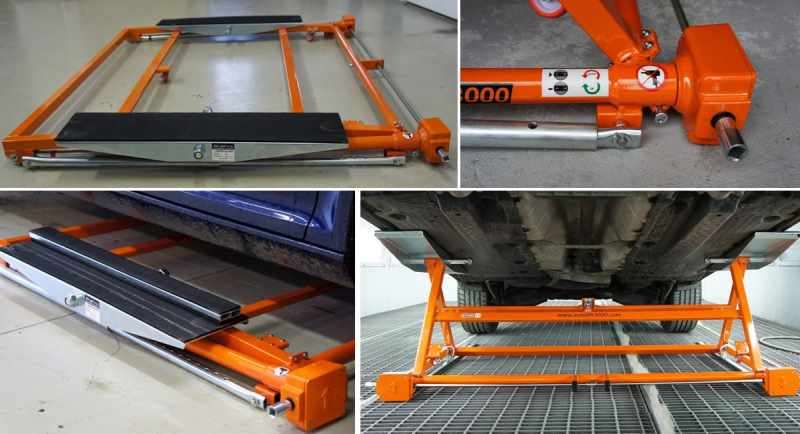

Разновидности подъемников, их цена

Винтообразная электромеханическая система, сделанная в Китае, обойдется от 100 до 100 20 тыщ рублей. Самостоятельная сборка такового аналога востребует трат на движок, винты, редуктор и силовой каркас, что в сумме составить никак не меньше.От без помощи других собранного опрокидывателя эффект вероятен в том случае, если мы создаем достаточно ординарную конструкцию из числа тех материалов, которые уже издавна лежат без внедрения. Нам остается только создать чертежи, по которым и будет производиться сборка.

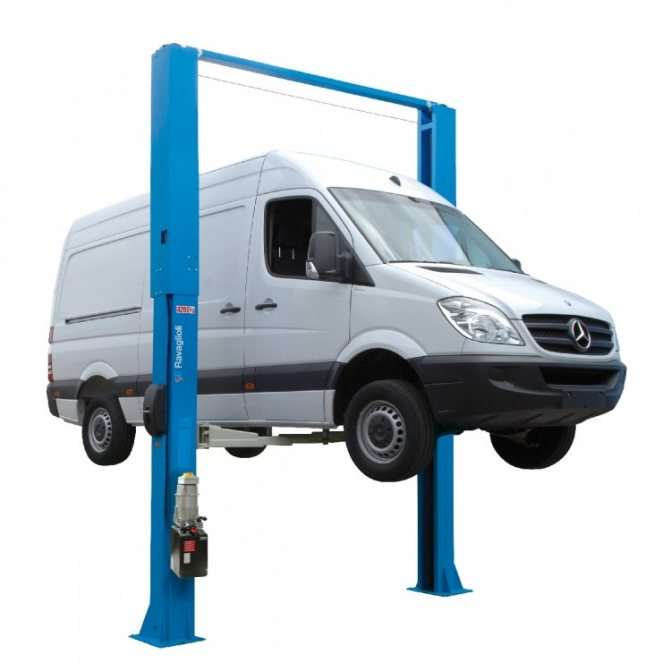

Подъемные устройства делятся на последующие виды:

• вилочный винтообразной;

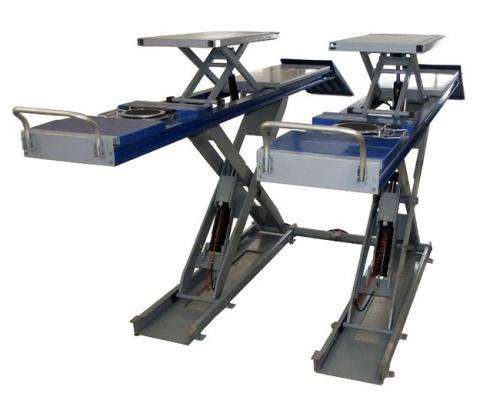

• ножничный;
• опрокидыватель;
• платформенный;
• плунжерный.

Для обычных автовладельцев, имеющих стандартных размеров гаражи, такие системы малоинтересны. Они очень большие, занимают много свободного места:

Трудности при изготовлении подъемника

Цена автоподъемника в готовом виде высока, но сделанный своими руками вариант может разрушить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превосходить более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля делается по приготовленным чертежам, либо употребляются версии готовых изделий. При последнем случае приходится надежды на высочайшие к вычислению способности создателя. Неправильный расчет основания либо 1-го из скрепляемых узлов может привести к необратимым последствиям, при наилучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, сделанного своими руками пригодятся детали и узлы, без которых сборка невозможна. Отыскать такового вида комплектующие можно в огромных магазинах по реализации строительной техники. Если средств на новые детали недостаточно, нужно отправится на пункты приема металлолома и предприятия, списывающие старенькие детали.

Если вы отыскали ошибку, пожалуйста, выделите кусок текста и нажмите Ctrl+Enter.

Подъемник-опрокидыватель в главном предназначен для машин ВАЗ, но быть может применен для хоть какого другого автомобиля массой около 1000 кг. Таковой подъемник-опрокидыватель позволяет поднять автомобиль и повернуть его в всякую сторону на 30, 60, 90 градусов при выполнении сварочных работ, обработки днища, снятия и установки карданного вала, редуктора заднего моста и т.д.

Подъемник-опрокидыватель для подъема и поворота автомобиля при выполнении сварочных работ, обработки днища, снятия и установки карданного вала, редуктора заднего моста.

Подняв передок, можно поменять сцепление, управляющие тяги, отвернуть болты картера. Подняв задок автомобиля, подменяют пружины, штанги, задний мост, глушитель. С помощью стоек подъемника и доп приспособления снимают и устанавливают движок. Автомобиль при выполнении этих работ перекатывается вручную. При подмене поперечины движок только приподнимается.

Читать также: Установка ножей на строгальный станок

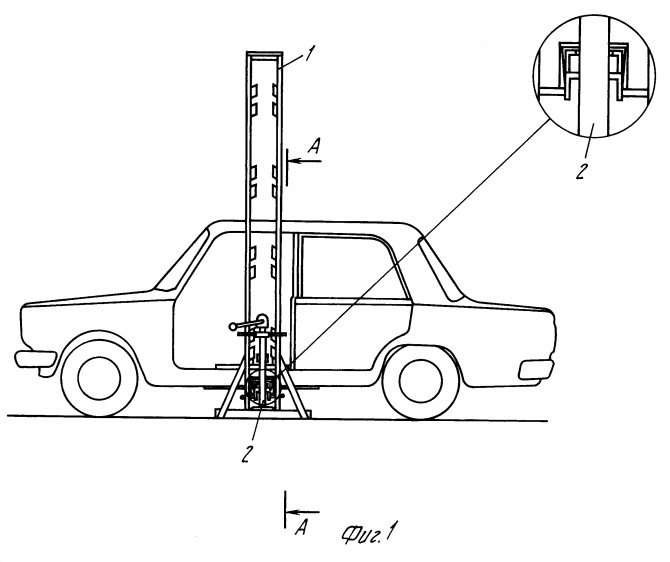

Подъемник-опрокидыватель, подъем автомобиля на 2-ух стойках, подъем на одной стойке, снятие и установка мотора, размеры.

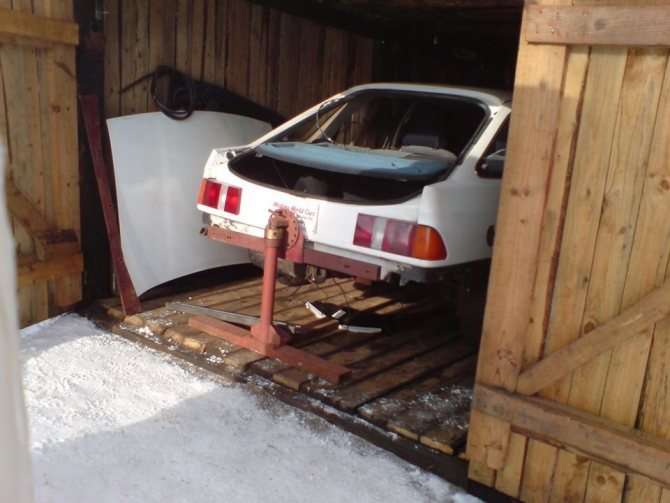

Подъемник-опрокидыватель состоит из стоек с встроенными передачами винт—гайка и опорными узлами. Узлы и детали подъемника, также их варианты приведены на рисунках ниже. Нумерация деталей на рисунках сквозная.

Стойки на авто подъемник-опрокидыватель, чертежи и размеры.

Стоек две, отличаются они только закрепленными на них траверсами. Траверсы различаются по месту расположения (фронтальные и задние), также по типу машин — для ВАЗ-2101, 2102, 2103, 2106 и для ВАЗ-2104, 2105, 2107.

Винт имеет в высшей части шестигранник, вращая который и перемещают гайку с закрепленной на ней фронтальной траверсой либо задней. Винт через опору опирается на подшипник 8105 (dxDxH=25x42x11 мм). Опора соединена с винтом штифтом. К гайке 2-мя винтами крепится квадратный лист. На оси гайки прорезной гайкой и шайбой закрепляется пластинка с приваренной траверсой (фронтальной) либо (задней).

Передача винт-гайка подъемника-опрокидывателя для машин ВАЗ.

В пластинке имеется семь отверстий, созданных для фиксации пластинки болтом М8 относительно квадратного листа и, как следует, относительно стойки.

Сварка деталей подъемника-опрокидывателя для машин ВАЗ.Гайка подъемника-опрокидывателя для машин ВАЗ.Детали подъемника-опрокидывателя для машин ВАЗ, чертежи и размеры.

Стойка представляет из себя швеллер с пазом. К стойке сверху приваривается опорный лист. В стойку вваривается диафрагма. В нижней части стойки к торцу приваривается основание и два ребра. Над пазом (34?52 мм) привариваются три пластинки и четыре ребра. К пластинам за ранее привариваются бобышки, после этого сразу в 2-ух пластинках и бобышках нарезается резьба М10. Стойки с помощью 4 болтов М10-25 крепятся к швеллеру основания.

Стойка и опорный узел подъемника-опрокидывателя для машин ВАЗ.

Основание на авто подъемник-опрокидыватель.

Основание каждой стойки состоит из 2-ух швеллеров. На рисунках швеллер для удобства нанесения размеров показан в перевернутом виде. К швеллеру на концах приварены пластинки. В средней части по размерам, сверлятся четыре отверстия поперечником 10,5. Они употребляются для крепления стойки на швеллере (болты М10-25 с обыкновенными и пружинными шайбами).

Швеллер вставляется в отверстие, образованное стойкой и основанием. К концам швеллера болтами (М8-25) с гайками крепятся опоры, сваренные из пластинок. Швеллер с опорами закрепляется с помощью болтов. При ослаблении болтов швеллер можно передвигать относительно другого швеллера основания.

Траверсы на авто подъемник-опрокидыватель.

Траверсы для машин ВАЗ-2101, 2102, 2103, 2106 фронтальные и задние, представляют из себя швеллеры № 5 различной длины. В траверсы вварены диафрагмы, а к торцам приварены пластинки. Траверсы, как отмечалось выше, привариваются к пластинам. Траверсы крепятся к автомобилю после снятия бамперов с кронштейнами с помощью пластинок и пальцев. Фиксируются пальцы в траверсах болтами М8-25, которые через отверстия в траверсах вворачиваются в пальцы.

Траверсы подъемника-опрокидывателя для ВАЗ-2101, 2103, 2106, для ВАЗ-2102 размеры в скобках.

Траверсы для машин ВАЗ-2104, 2105, 2107 имеют несколько другую конструкцию в связи с различием бамперов и их креплений. Если в рассмотренных случаях (ВАЗ-2101, 2103, 2106) траверсы с помощью пластинок крепились конкретно к фронтальным и задним лонжеронам, то тут есть смысл пользоваться промежными деталями, соединяющими бамперы с лонжеронами.

Сборка опрокидывателя

Такая конструкция считается не только лишь обычной, да и всеприменимой. С ее применением можно выполнить много работ, связанных с ремонтом машины. Вся система до таковой степени ординарна, что не нуждается в подробных комментах. Для вас следует всего только найти размеры профилей, их лучшую длину. Для схожих систем идеальнее всего использовать профили квадратных форм, сечением 20 на 20. А если автомобиль весит в районе 2-ух тонн – размер профиля должен быть вдвое больше. Для примера показано, какие начальные материалы следует приготовить:

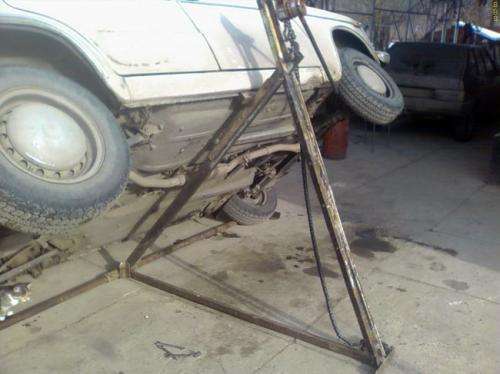

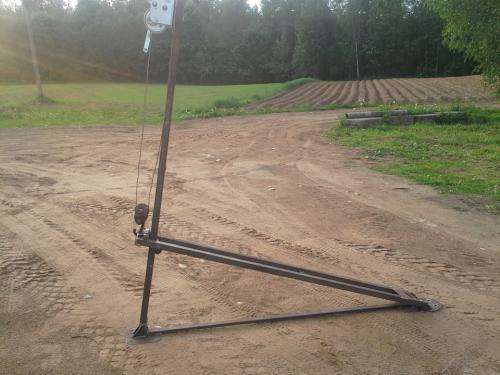

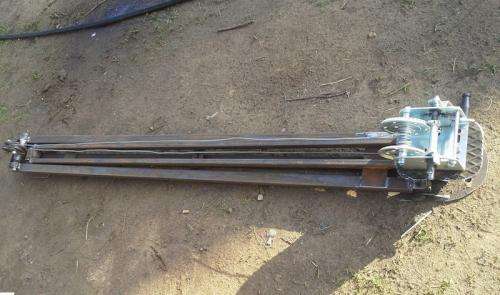

Вся система опрокидывателя располагается на жесткой конструкции, имеющей треугольную форму. Главная цель – изменять длину одной из сторон треугольника, чтоб машина подымалась на подходящий угол. Работать при всем этом можно с помощью домкрата либо обычной лебедки, поднимая авто, как показано на фото:

Регулируемая рейка имеет разметку и засверленные отверстия, при помощи которых есть возможность фиксировать тс под необходимым углом. Но помните, что такие системы делаются с учетом размеров и веса конкретно вашей машины:

Сборка

Для начала следует сделать ботинок. Для его производства для вас будет нужно листовое железо (3-4 мм.), также железный пруток поперечником около 12 мм. Пруток необходимо вварить в лист, он будет употребляться для закрепления домкрата.

Задняя опора собирается из уголков. Для вас будет нужно 4 детали, к ним прикрепляются стержни. Учтите, что этот узел должен просто разбираться.

Площадка делается из листовой стали. Не забудьте загнуть борта вниз. К верхней стороне прикрепляется доска, обклеенная резиной. Также нужно в неотклонимом порядке на нижней части наварить ребра жесткости. По другому площадка может не выдержать нагрузки. Задний узел проще всего смастерить из листовой стали шириной 3-4 мм. Из стали вырезают 2 заготовки, которые просто соединяют тоненькой лентой при помощи сварки.

Для сотворения стойки, необходимо использовать 4 длинноватых уголка, также 4 маленьких. Из них собирают квадрат. После соединения уголков, на одном из концов сверлят отверстие поперечником в 25 мм. Расстояние до конца не должно превосходить 30 мм. Приварите снутри квадрата железный стержень. Последующим шагом будет просверливание отверстий по всей длине детали. Поперечник отверстия необходимо подобрать в границах 12-15 мм. Расстояние меж отверстиями колеблется от 19 до 25 мм. Выбирайте более комфортабельные себе характеристики.

Для производства фронтального узла, необходимо взять 2 отрезка трубы подходящего поперечника (1 дюйм). Также потребуются уголок и стержень шириной 25 мм. Скрепляется это все сваркой. В процессе сборки будьте осторожны, не прожгите трубу насквозь.

Верхнюю опору проще всего сделать из П-образного швеллера, но за его неимением, возможно обойтись и уголками. Из них сваривается швеллер. Длина детали должна составлять около 170 см. От 1-го края вовнутрь детали вварите железную вставку. После чего, можно приварить пластинку к швеллеру, делая прямоугольный профиль. Один конец следует заглушить, вварив туда железную пластинку. К одному из торцов присоединяется втулка. Также, сюда укрепляют направляющие для домкрата.

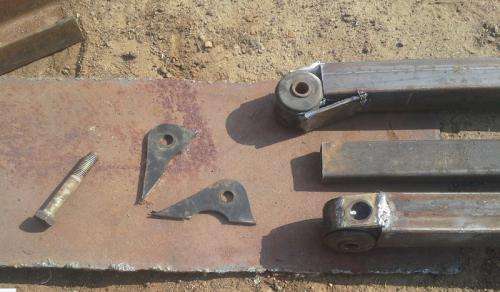

Пальцы делаются из прутка шириной 12 мм. После нарезания, их следует согнуть. Проще это сделать, обогрев деталь. Для нижней балки нужно сделать прямоугольный профиль из уголка. К одному концу приваривается гайка. На другом, отступив 30 мм, высверливается отверстие.

Как правильно приготовить гараж

Если вы замыслили собрать опрокидыватель для машины без помощи других, удостоверьтесь в том, что ваш гараж будет отвечать нужным условиям. По другому использовать свою конструкцию в помещении вы не можете – не хватит свободного места. Тогда придется работать на открытом воздухе, что не очень приятно в прохладную погоду, ну и не всегда неопасно. Но об этом чуток позднее. Одним словом, если высота гаражного помещения не превосходит высоту машины на полтора, а лучше целых два метра – суровый опрокидыватель лучше не мастерить. Ну и по периметру подъемного устройства должно быть свободное место, чтоб имелась возможность для обычного обслуживания машины. А если вы замыслили облегчить себе работу и сделать опрокидыватель, работающий от электронного тока, то напряжение в гараже обязано иметь три фазы. Итак, подготовка места должна зависеть от последующих причин:

1. конструкции опрокидывателя;
2. размеров машины и ее веса.



Опрокидыватель для авто чертежи

Некие автомобилисты, эксплуатирующие авто длительное время, предпочитают заместо воззвания в сервисные центры заниматься ремонтом собственных машин без помощи других.

В случае с несерьезными поломками от них можно избавиться в своем гараже, а вот для ремонта ходовой либо кузова требуется особое оборудование.

В гаражных критериях для вас может понадобиться опрокидыватель.

: Опрокидыватель авто, ролик N°2 САМ

Употребляется на станциях техобслуживания схожее оборудование нечасто, а в фабричном выполнении стоит оно достаточно недешево. При всем этом вы сможете испытать сделать опрокидыватель для авто своими руками по чертежам – это экономично, также вы всегда сможете выбрать более подходящий вариант.

В вебе много авторских идей, а вы должны перед созданием приспособления для машины убедиться в том, что оно удовлетворяет всем техническим требованиям, а конкретно:

• грузоподъемность;
• безопасность;
• угол подъема.

Итак, разглядим тщательно все составляющие составляющие опрокидывателей, также поведаем для вас, как их сделать и собрать воедино.

Задний соединительный узел

Принцип деяния

Для него для вас пригодится листовой металл шириной 3-4 мм. Собираем элемент из 2-ух половин с железной полосой меж ними. Переднюю часть следует бросить открытой, а к нижней части привариваем перемычку.

Фронтальный соединительный узел

Для его сборки для вас пригодятся:

• две дюймовые трубы длиной 30 см;
• уголок 32 мм длиной около 33 см;
• стержень из прута поперечником 26 мм и длиной 42 см.

На уголке размечаем по 6 см от центра в обе стороны и сохраняем полку на этом расстоянии. В середине уголка высверливаем отверстие поперечником 16 мм, которое необходимо для соединения нижней балки с учетом размера шляпки болта. После чего уголок сгибаем в П-образную фигуру. Соединять детали лучше в сборе со стойкой.

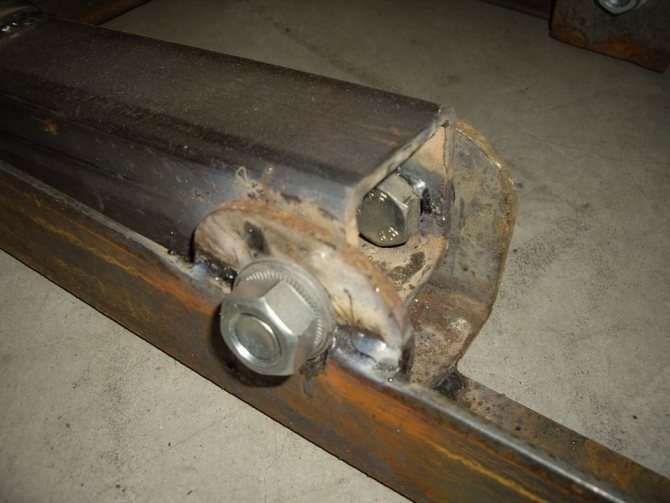

Пристально смотрите за тем, чтоб при сверка труба не прогорела. Весь фронтальный соединительный узел подвижный, другими словами П-образный уголок по бокам с трубами должен вертеться на железном стержне.

Меры безопасности

чень принципиально, чтоб при работе опрокидывателя площадка была защищена со всех боков от ветровых порывов. Дело в том, что машина в опрокинутом виде делает огромную парусность, и достаточно ветра средней силы, чтоб перевернуть ее. До работ не забудьте приготовить машину – высвободить салон и багажный отсек, снять аккумуляторную батарею, исключить возможность протекания горючего из топливного бака, масла и тормозной жидкости. Опрокинутый автомобиль нужно подстраховать доп упорами.

Установка опрокидывателя

Опорную площадку опрокидывателя для автомобиля своими руками протягиваем подо дном автомобиля. При всем этом место фиксации пятки для домкрата располагаем с той стороны, которая должна быть поднята. Поверх вводим опорный уголок и крепим к площадке болтом. Дальше собираем и вставляем в приспособление несущую балку. За ранее с колес, к которым она будет прилегать, снимаем колпаки.

Пятка для домкрата вкладывается меж площадкой и опорным уголком, дальше через все три детали вертикально вставляется рейка, имеющая ряд сквозных отверстий. Она служит направляющей и фиксатором для высшей части переворачивателя. Нижний конец рейки прикручивается к площадке болтом. Участки профилей опорного уголка, по которым будет перемещаться платформа смазываем солидолом и только позже ее устанавливаем, сдвигая под дно автомобиля.

Дальше к опрокидывателю прикрепляем домкрат и начинаем подъем. После того, как подходящая высота будет достигнута, в вертикальную рейку, через отверстие, находящееся прямо под опорным уголком, вставляется шплинт. Он не даст автомобилю свалиться, если что-то случится с домкратом. На последующем тщательно описывается, как установить самодельный опрокидыватель для автомобиля своими руками.
