Как снять резьбовой патрон с дрели, способы крепления патронов

Выбор

У большинства портативных дрелей патроны завернуты на резьбовой шпиндель, который соединен с дрелью, а потом удерживается на месте при помощи стопорного винта. Чтоб осознать, какой элемент нужно приобрести на замену старенькому, нужно открыть лепестки до самой широкой точки и заглянуть в основание с фонариком Если виден винт в нижней части патрона, стоит направить внимание на тип головки. Если он отсутствует, то, возможно, это конический шпиндель

При покупке также стоит учесть, что элемент должен обеспечивать должную твердость крепления с учетом количества оборотов. Более дорогие модели позволяют понизить круговое биение.

Не на последнем месте и удобство использования патрона, в данном случае быстрозажимные на первой позиции, но когда идет речь о долговечности, то лучше приобрести с ключом.

Если употребляются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, так как у таковой оснастки нехорошая устойчивость к продольному извиву

Принципиально знать, что твердость крепления всегда ассоциируется с длиной насадки и материалом, из которого она сделана

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это изготовлено для того, чтоб, вращая сверло и «вгрызаясь» в материал, вал сразу затягивал туже крепление патрона. Как следует, ответ на вопрос, как снять самозажимной патрон с дрели такового типа, обычной – нужно крутить патрон, агрессивно удерживая корпус, по часовой стрелке.

Обычно обычного вращения не хватает, приходится постукивать по месту соединения, чтоб очень затянутая резьба незначительно разошлась и отдала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Так как снутри патрона находится фиксирующий винт, к нему нужно получить доступ. Для этого губы (кулачки) патрона разводятся очень обширно, вовнутрь вставляется отвертка. Движениями по часовой стрелке его выворачивают из гнезда. Слету найти тип шляпки нельзя, потому нужно сначала подсветить вовнутрь патрона и, вероятнее всего, испытать две-три различных биты отвертки.



2. После удаления винта патрон просто свинчивается с вала.



В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Нужно закрепить ключ либо другую комфортную для работы деталь в губах, а при помощи рожкового ключа зафиксировать вал.

Дальше инструменты вращаем в различные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт снутри патрона. В особенности это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы просто очищаются, а резьба идет лучше.

Патроны для дрели: разновидности (видео)

Если модель минидрели либо гайковерта оснащается особым типом блокиратора, то нужно использовать зажимной одномуфтовый элемент. На инструменте без блокиратора используются двухмуфтовый элемент либо мини-патрон. Обычно, корпус такового устройства делается из пластмассы, а для производства механизма и кулачков употребляется металлической сплав.

Хоть какой вариант самостоятельного выполнения ремонтных работ просит познания устройства и главных составляющих:

• конусовидные захватные губки;
• внутренняя часть с губками;
• наружняя зажимная часть.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной метод деяния – постукивать по патрону и после каждого удара пробовать его провернуть. За ранее нужно вывернуть фиксирующий винт (тут он с обыкновенной, правой, резьбой).

Принципиально: всяко при работе дрель (гайковерт) лучше закрепить в тисках. Это упрощает работу и высвобождает рабочие руки.

В некоторых случаях патрон так «врастает» в крепление, что убрать его при выходе из строя не представляется вероятным. Предлагаются различные варианты удаления – от нагрева паяльной лампы до красна с следующей попыткой все-же снять, до разрезания патрона болгаркой либо другим режущим инвентарем. После чего они снимается с вала по кусочкам.

Доп сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Тут же приведены отличия в процессе демонтажа, а конкретно — как снять патрон с дрели Интерскол.

Методы крепления патронов

В ручных дрелях употребляются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответственное отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Разглядите пристально железный стержень меж корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О методе крепления гласит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – наибольший размер сверла).
2. В маркировке резьбового патрона находится обозначение типа и поперечника резьбы: М13 (метрическая на 13 мм) либо UNF-1/2 (дюймовая в полдюйма).

Метод разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент размещен во внутренней части устройства, в связи с чем поначалу очень раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обыкновенной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без предварительных работ, обрисованных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в предстоящем. Для восстановления надёжности соединения, рекомендуется сделать последующее:

• воткнуть в головку винта зажима крестовую отвёртку;
• молотком легонько углубить в резьбовое отверстие винт.

Эти деяния не приведут к повреждению крепежного узла дрели и разрешат зафиксировать на ней зажимное устройство поточнее и надежнее.

Замена резьбового патрона может производиться при помощи ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и поглядеть соответственное видео.

Для подмены износившегося патрона с дрели снимается старенькое зажимное устройство и устанавливается новое. И на обыденную, и на мини-дрель инсталлируются патроны с резьбой и конусным соединением.

При подмене на дрелях с резьбой, принципиально учесть маркировку, имеющую таковой вид:

• 1,5?13 М 12?1,25;
• 1,5?13 ? — 20 UNF.

Интервал 1,5?13 гласит о наименьшем и наивысшем поперечниках режущего инструмента. У нового зажимного устройства должна быть схожая предыдущей маркировка.

Слизались грани фиксирующего винта патрона что делать

Что делать, если снутри патрона слизались грани шляпки винта? Очень всераспространенная неувязка, решить которую полностью реально. Поначалу разглядим предпосылки, почему на винте слизываются грани:

1. Не прочитав аннотации, обладатель пробует вывернуть винт по направлению против хода часовой стрелки. Если снутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, другими словами напротив
2. Некорректно избранный инструмент, другими словами употребляется отвертка со шлицами, которые слизывают грани винта. Перед применением следует очень правильно подобрать отвертку
3. Плохой винт. Как правило это встречается на дешевеньких китайских устройствах

Но если слизались грани винта, то не торопитесь поменять инструмент. Для его вывинчивания имеются различные методы:

1. Если шляпка винта имеет крестообразную форму, но при всем этом грани слизаны, то можно пользоваться плоской отверткой. Изготовители предусмотрели возможность слизывания граней, потому вывернуть винт можно не только лишь крестообразной, да и шлицевой отверткой. Обычно этот способ помогает решить делему
2. Пользоваться продувочным пистолетом, попытавшись очистить загрязнения снутри шлицев шляпки. Нередко в шляпке накапливается огромное количество загрязнений, которые мешают высококачественному соединению с винтом
3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится вовнутрь шляпки винта патрона, что повысит возможность его выкручивания
4. Отрезать кусок резины, и расположив поверх шляпки, попробовать через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
5. Если все методы перепробованы, то остается только либо разобрать гайковерт либо дрель с следующей подменой исполнительного органа вместе с валом от редуктора либо болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после чего способа подлежит подмене

При всем этом совсем нет никакой необходимости подмены всего инструмента.

Демонтируем патрон

Зависимо от метода крепления патронного механизма, способы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию нужно в таком порядке.

1. Аккуратненько производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания употребляется газовый ключ. Позже снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губах, то наносим не сильные, но четкие удары молотком при помощи выколотки по кулачкам сверху.

Установку осуществляем в оборотном порядке. При закручивании нового устройства вал нужно фиксировать от проворачивания свободной рукою. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала достаточно просто. В комплекте дрели должно быть особое приспособление для этих целей, но многие бывалые мастера пользуются таким способом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа нужно отшлифовать конусные поверхности с помощью наждачного полотна, если есть забияки поверхности, то удалите их ратфилем. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Юзерам нужно держать в голове, что удаление сверла либо другой насадки, когда их заклинило в патроне, просит определенных способностей и умения обращаться со слесарными инструментами, но всяко нужно демонтировать устройство. Если же патрон на дрели вышел из строя, то его нужно поменять.

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым через раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник либо даже «звездочкой». Подготовьте подходящую отвертку, ключ либо биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Вероятнее всего, это будет 14 мм для инструмента среднего класса либо 17 мм для более массивного аппарата.

Подбираем ключ к патрону.

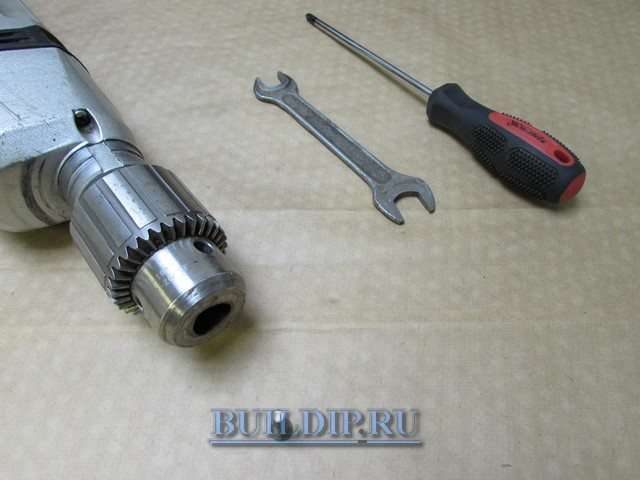

Подготовьте рожковый ключ с тонкими губами. Можно взять подходящий из ремонтного комплекта велика либо сточить грани обыденного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попытайтесь отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и стукните пару раз по головке винта молотком через металлической стержень.

Сейчас резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Дальше откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут появиться затруднения. Попытайтесь прирастить рычаг, зажав в патроне шестигранный ключ.

В последнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким способом удается откручивать достаточно очень прикипевшие патроны.

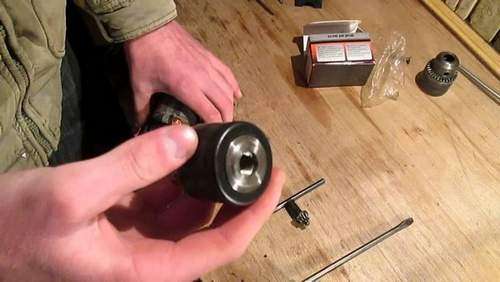

Снятый с дрели резьбовой патрон.

После чистки установите патрон в оборотной последовательности, помня о различных направлениях резьбы.

Перед закручиванием стопорного винта капните мало краски на резьбу.

Разборка устаревшего патрона

Не каждый вид можно детально разобрать. Легче всего раскрутить конусный эталон. Пошаговое управление, как разобрать патрон без распиливания болгаркой:

1. Свести боковые части стен вовнутрь.
2. Лицевая сторона зажимается пенополистироловым листом.
3. На лист поместить крепкую доску.
4. Рука должна плотно прижать доску с подложенным пенополистироловым листом.
5. Дрель ровно положить на верстак либо стол.
6. Включить ударный режим на 15 секунд.
7. Начать конкретно разбирать запасная часть — выкручивать по часовой стрелке.

Замена патрона дрели своими руками

Существует несколько более нередко встречающихся заморочек, которые могут наблюдаться в процессе использования инструмента, и потребуют подмены патрона:

достаточно нередко наблюдется падение закрепленного элемента. Такая неувязка встречается не только лишь на старенькых инструментах, да и на полностью новых моделях, которые характеризуются конусным креплением кулачковой детали. Обычно, падение детали аккомпанирует процесс высверливания глубочайших отверстий. В данном случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую делему можно средством увеличения натяга конусного сопряжения. С этой целью необходимо подогреть патрон в масле до температурных характеристик в 110оС, а потом насадить его на фиксирующую часть прохладного инструмента;

если при выполнении работ, сопровождающихся выделением значимого количества пыли, стружки либо грязищи заклинивает зажимные губки, то необходимо выполнить правильную разборку патрона, а потом аккуратненько, но очень кропотливо очистить и помыть все передвигающиеся, рабочие элементы

Перед тем, как собрать деталь, чрезвычайно значимо произвести внутреннюю смазку с помощью кисти и литола. Положительный результат даёт внедрение самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то предпосылкой быть может значимая изношенность посадочного конуса

Более распространённой предпосылкой такового явления может стать неравномерное изнашивание кулачков, которые подлежат подмене. По мере надобности производится полная замена разбитого патрона.

Сборка разобранной детали осуществляется в оборотном разборке порядке, с соблюдением правил крепления на инструменте.

Снимаем патроны при разных их соединениях + (Видео)

Чтоб снять патрон, который закреплен резьбовым соединением на инструменте, нужно выполнить последующие деяния:

1) Снутри патрона имеется винт, размещающийся в центре устройства. Этот винт имеет левую резьбу.

2) Для выкручивания винта будет нужно пользоваться отверткой с крестообразным наконечником.

3) Отвинчивать его нужно в сторону хода часовой стрелки, другими словами в левую.

4) После откручивания винта, которого на некоторых моделях дрелей может и не быть, нужно провести вывинчивание агрегата, служащего для фиксации рабочего элемента. Отвинчивание осуществляется при вращении агрегата в правую сторону.

Чтоб снимать патрон было комфортно, дрель рекомендуется зажимать в тиски. Если не выходит провести отвинчивание вручную, то можно пользоваться трубным ключом либо молотком, выполняя процедуры, описанные в разделе о снятии заклинившего сверла.

Такие пользующиеся популярностью изготовители электроинструмента, как «Интерскол» и «Макита» имеют аналогичную конструкцию закрепления патронов на дрелях и гайковертах. Потому все, что пригодится для того, чтоб раскрутить патрон — это найти тип соединения и после чего использовать тот либо другой метод, как снять патрон.

Дрель «Makita» с быстрозажимным патроном и резьбовым соединением

Для снятия патрона с конусным соединением часто заморочек не появляется совсем. Более простым методом является возможность проведения работ, используя молоток. С его помощью осуществляется выбивание конструктивного элемента из зацепления. Дрель нужно при всем этом закрепить в тисках, чтоб патрон глядел вниз. После чего наносятся удары по тыльной части патрона, осуществляя тем его демонтаж.

Дрель с разными конусами для закрепления патрона

Специфичность конусного крепления

В нынешних ручных электродрелях конус Морзе встречается изредка. Такие модели оснащаются особыми съемниками, а процесс демонтажа отображается в техническом описании.

В старенькых русских дрелях конструкция редуктора позволяла снимать патрон достаточно грубыми методами. Можно было пробовать разъединить конусные поверхности конусновидным предметом, немного подбивая его с различных сторон.

Другой вариант – брали дрель одной рукою патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали посадочное место проникающим составом (керосином либо смазкой WD-40), выдерживали несколько часов и опять пробовали сбить патрон.

Использовать таковой способ можно, если подшипник вала установлен снутри корпуса. Для большинства применяемых в наше время дрелей этот метод неприемлем, потому что может повлечь повреждения подшипников либо редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный поперечник и возможность работы в ударном режиме, если у вашей дрели находится данная функция

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели при помощи последующих методов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения нередко применяется доп стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается средством схожей резьбе на валу инструмента и в канале зажимного механизма. Большое значение играет тип используемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Применяемая резьба на дрели обозначается при помощи специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура последующее:

Обозначение	Расшифровка
1,5-15	1-ые числа аббревиатуры указывают на малый и наибольший поперечник сверл, которые можно использовать для зажатия этим патроном
М13	Буквенное обозначение гласит об использовании метрического типа резьбы, а цифра «13» — это ее поперечник в мм
1,2	Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В нынешних моделях дрелей употребляется дюймовый тип резьбы, потому что выбор зажимных устройств с дюймовой резьбой изрядно шире.

Вал для надежности закрепления зажимного механизма комплектуется стопорным винтом, на котором имеется резьба с левосторонней вырезкой. Потому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Наименее всераспространенным методом является крепление патрона при помощи зажимного механизма, основанного на применении конуса Морзе. В этом случае вал представляет собой форму конуса, а зажимной механизм обустроен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы при помощи последующих аббревиатур: B10, B12, B18 и т.д..

Главный патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это поперечник хвостовой части инструмента. Конусное соединение имеет последующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный метод крепления является более надежным, потому что он выдерживает огромные силовые нагрузки, ежели 1-ый вариант соединения. К тому же он прост в применении: просто снимается и также просто одевается на вал.

Выясняем метод закрепления патрона

Для того чтоб узнать метод закрепления патрона на дрели, нужно провести наружный осмотр. Спецы с первого взора определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о методе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

Как выбрать новый патрон

Патрон для гайковерта выбирают, исходя из ряда качеств. При выборе подходящей детали необходимо управляться такими советами:

• если биты придется поменять нередко, лучше предпочесть быстро- либо самозажимные цилиндры; в неприятном случае работа будет идти медленней;
• зубчато-венцовая конструкция – выбор тех, кто стремится к наибольшей надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести главный патрон;
• выбирая деталь, нужно учесть ее свойства; характеристики регламентируются надлежащими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
• нужно учесть страну-производителя – буквенно-цифровые обозначения зарубежных моделей отличаются от российских.

Если без помощи других обусловиться с типом «зажима» трудно, лучше обратиться за консультацией к спецу.

Неправильный выбор равносилен, как минимум, неправильной работе инструмента.

В худшем случае вероятны не только лишь повторные растраты на новый цилиндр, да и замена всего гайковерта.

Можно ли разобрать снятый патрон для ремонта

Разборными являются не все типы патронов, но конусные обычно можно испытать разобрать.

Есть увлекательный метод разборки конусного патрона без варварских способов типа распиливания либо разрезания болгаркой.

1. Губы сводятся вовнутрь патрона.
2. К фронтальной поверхности патрона при помощи доски либо толстого железного листа (бруска) прижимается пластинка упругого материала – пенополистирола, пенопласта – шириной более 15…20 мм.
3. Саму дрель плотно придавить к ровненькой поверхности (столу) и включить ударный режим. Если такового режима в инструменте не предвидено, патрон за ранее свинчивается (снимается) с дрели и крепится на перфораторе. После 10…15 секунд работы устройства в ударном режиме патрон можно разобрать для ремонта.

С учетом того, что после ремонта способность к работе патрона восстанавливается обычно не полностью, лучше все таки поменять деталь на новейшую с аналогичной маркировкой. При всем этом принципиально держать в голове: если даже получится без заморочек осознать, как как снять патрон с русской дрели эталона так 50-какого-то года, поставить на нее новый ввезенного производства может и не получится – не совпадение идет как по поперечнику резьбы, так и по ее шагу и типу.

Для примера показано, как снять патрон с дрели Макита и как смотрится резьба в соединении патрона и вала.

Черта быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не очень сложную конструкцию. Затягивание и ослабление востребует внедрения специальной железной гильзы, имеющей накатку либо рифление. Достаточно нередко с этой целью употребляется пластмассовая гильза с рёбрами.

Главным различием такового элемента является отсутствие зажимного ключа и применение внешней оболочки, позволяющей делать зажим губ дрели. Более нередко применение БЗП сопровождается последующими неувязками и сложностями:

• недостаточно высококачественное выполнение зажима сверла;
• отсутствие достаточной стойкости к пыли;
• поломка зажимного механизма.

Замена держателя дрели

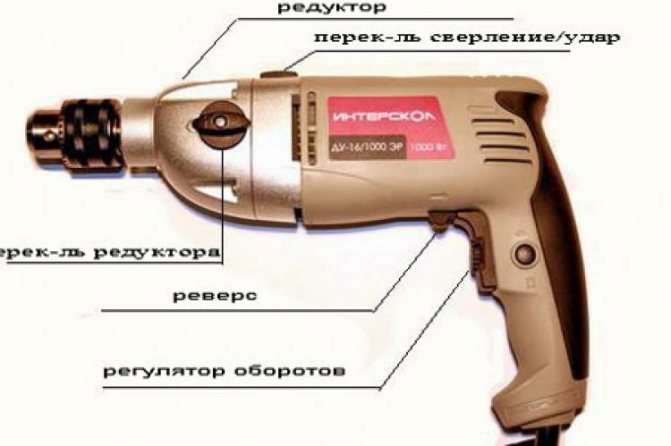

Электроинструменты от компании Интерскол выпускают по нынешним технологиям для выполнения суровых производственных задач. Производитель производит продукцию, чтоб поставлять в торговые точки. Это комфортные с эргономичными ручками и доступные по стоимости гайковерты.

Замена патрона на дрели происходит просто и стремительно:

• перед откручиванием необходимо смазать стопорную фиксацию, вещество разъест ржавчину и дозволит без повреждения шлица и срыва головки выполнить деяния;
• недлинной стороной ключа зажимают патрон;
• резкими ударами по часовой стрелке срывают, прикипевшие места и откручивают вручную.

Чтоб произошла замена держателя не следует лупить по его корпусу. Аппарат ломается, деформируется стержень, это усложнит ремонт, дрель придется стопроцентно разбирать

В Какую Сторону Откручивать Патрон Дрели

Как снять патрон

с дрели, как его откручивать либо разбирать Тяжело представить себе дом, где нет электродрели. Это любимый инструмент фактически каждого мужчины.

Обычно пользователь не беспокоится о дрели, работает себе инструмент, и пусть работает. Но вот появилось сильное биение сверла либо заклинило механизм его зажима, на горизонте замаячил ремонт. Появилась необходимость снять либо даже разобрать патрон. Здесь некоторым малоопытным мастерам и потребуются советы, как выполнить подходящую работу, не испортив дрель совершенно и совсем. Сначала стоит ознакомиться со сведениями о типах патронов и способах их креплений на дрели.

Конструктивные особенности

Главные типы патронов для бытовых дрелей следующие:

• быстрозажимные по другому БЗП, комфортабельны в эксплуатации, позволяя просто и быстро поменять инструмент, но крепкость и долговечность слабо высоки;все таки дрели с быстрозажимными патронами (с одной либо 2-мя муфтами) заслуженно пользуются известностью;
• зубчато-венцовые, требующие внедрения специального ключа.

Есть также и другие разновидности, например, SDS и SDS-max от конторы Bosch. Как досадно бы это не звучало кропотливо останавливаться на этом деле вопросе не следует, потому что тип патрона по способу зажима сверла не влияет на способ крепления патрона на шпинделе дрели.

READ Как Сделать Дрель Из Моторчика

Крепление патрона на шпинделе электродрели

Практически, существует два способа крепления:

• конусное сопряжение;
• резьбовое соединение.

Узнать тип крепления естественно по маркировке:

• надписи В10, В12, В18 и т. п. характеризовают свойства конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон поперечников хвостовиков свёрл, например, 1?6 В10;
• обозначения типа 1?15 М13?1,3; характеризующего свойства метрической резьбы (поперечник хвостовиков свёрл, поперечник резьбы и её шаг);
• аббревиатуры UNF (полная маркировка подобна по структуре маркировке метрической резьбы, например, 2?13 мм ? — UNF, где ? обозначает поперечник резьбы в дюймах, а число 20 характеризовает количество нитей резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; миф вид соединения характерен для привезенных из других государств инструментов.

Как просто снять патрон дрели по другому говоря саморезовёрта

Лаконичный рассказ про простую вещь. При сложностях делаем так: Когда, .

Как поменять патрон в обычной дрели Как поменять патрон 1 Меняем патрон Ремонт Брест

Помним делиться видосами!) Позитивного просмотра!) Моя партнёрская программа на You Tube: .

Разработка снятия патрона с электродрели

Для выполнения данной операции необходимы следующие инструменты:

• тиски;
• ключи (гаечные, водопроводные, рожковые):
• отвёртка с крестообразным шлицем;
• молоток (лучше киянка из резины либо древесная);
• плоскогубцы.

READ Регулятор Оборотов Дрели Без Утраты Мощи

Предварительно из патрона удаляется инструмент. Главный патрон можно расфиксировать и без ключа, вставив в отверстие хвостовик сверла.

Демонтаж при конусном сопряжении

Данный вариант сопряжения не должен вызывать трудности разборки.

При наличии фиксирующего винта следует его вывернуть.

Рекомендуется сориентировать инструмент сверлом вниз и снять патрон лёгкими постукиваниями молотка (для предохранения устройств от повреждения более неплохим вариантом является нанесение ударов резиновой либо древесной киянкой по корпусу патрона через прокладку — рожковый ключ).

Если бывают приспособление для съёма подшипников, лучше использовать его.

Демонтаж при наличии резьбового сопряжения

Так порядок разборки такой:

1. Кулачки утапливаются очень вниз, потому что на донышке их гнезда находится головка внутреннего винта, до в какой требуется необходимо добраться отвёрткой. Вобщем, наличие винта не является неотклонимым.
2. Отвёрткой выкручивается винт из шпинделя, фиксирующий винт имеет левую резьбу, другими словами, откручивается вращением отвёртки по часовой стрелке. При наличии заморочек в провороте винта есть вариант незначительно постучать по нему молотком через отвёртку.
3. Патрон с вала откручивается как обычная гайка с правой резьбой, другими словами, оковём вращения против часовой стрелки. Если процесс затруднён, то рекомендуется внедрение 2-ух ключей. Рожковым ключом фиксируется шпиндель, газовым ключом откручивается патрон. Естественно вставить в кулачки шестигранник потолще и открутить патрон благодаря его использованию.

READ Дрель Аккумуляторная С Набором Оснастки

Если всё же операцию выполнить не удаётся, придётся разбирать корпус электродрели для обеспечения доступа к шпинделю.

И ещё один совет: если в протяжении разборки винт оказывается повреждённым, то естественно приобрести адаптер для перфоратора, в его комплекте будет находиться подходящий винт.

Заключение

Особенности работы по съёму патрона дрелей разных компаний (а конкретно, интерскол) естественно учить при просмотре видео.

Приведенные советы действительны также для перфораторов и саморезовёртов.

И ещё несколько советов:

1. Перед хоть какой работой ремонтных дрели необходимо дисконнектнуть питающий кабель от сети.
2. Если случай достаточно сложен либо есть сомнения в своей квалификации ремонтника бытовой техники, лучше обратиться за помощью к профессионалам. По другому бывают риск окончить ремонт покупкой новой дрели.

Источник

Источник: vsamodelino.ru
