Приспособления для фрезерования

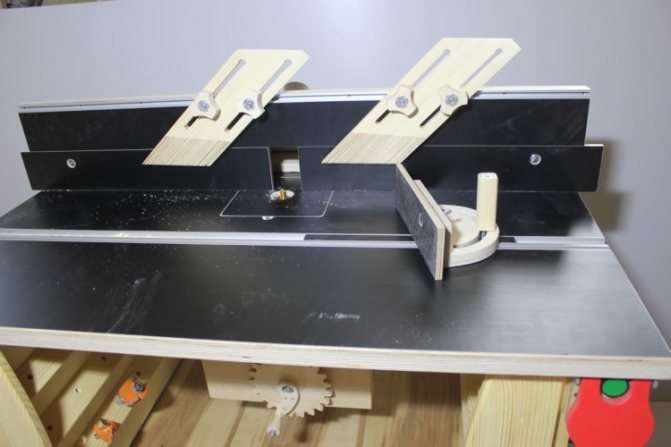

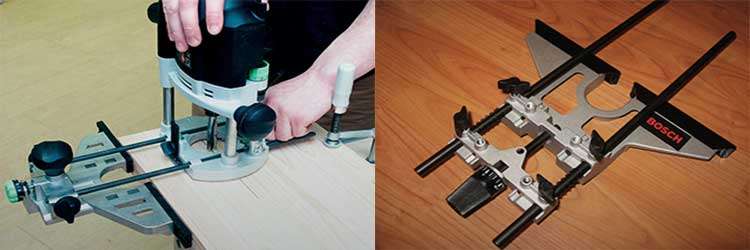

Параллельный упор

Это устройство употребляется для сотворения фигурных либо ровненьких отверстий. Параллельный упор считается распространённым предметом, который врубается в стандартный набор к большинству устройств. В его конструкции включены последующие детали:

1. Направляющие в форме штанг. Они употребляются для ниш на поверхности фрезера.
2. Стопорный винт, который помогает зафиксировать нужную позицию устройства.
3. Винт, который создаёт нужное место меж болванкой и осью инструмента.
4. Контактные губки. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения огромного количества задач. Для его подготовки действуют по схеме:

1. На корпусе упора находятся маленькие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
2. После фиксации стопорный винт немного раскручивается, а с помощью винта для опции меняется положение упора до нужного уровня.

Если знать все конструктивные элементы и метод работы, то параллельный упор делают своими руками. Для его производства понадобятся детали из металла, бруски, также несколько винтов. В магазинах продаётся большущее число видов параллельных упоров. Подбирают их в согласовании с особенностями фрезера, применяемого для фрезерования древесной породы.

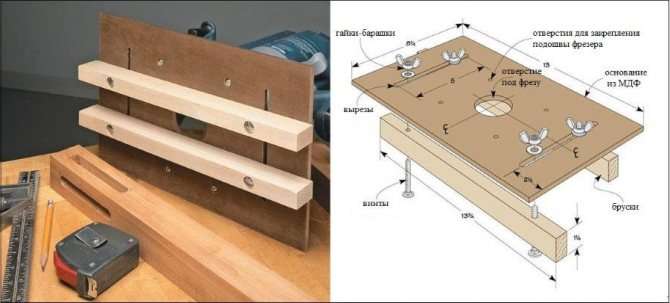

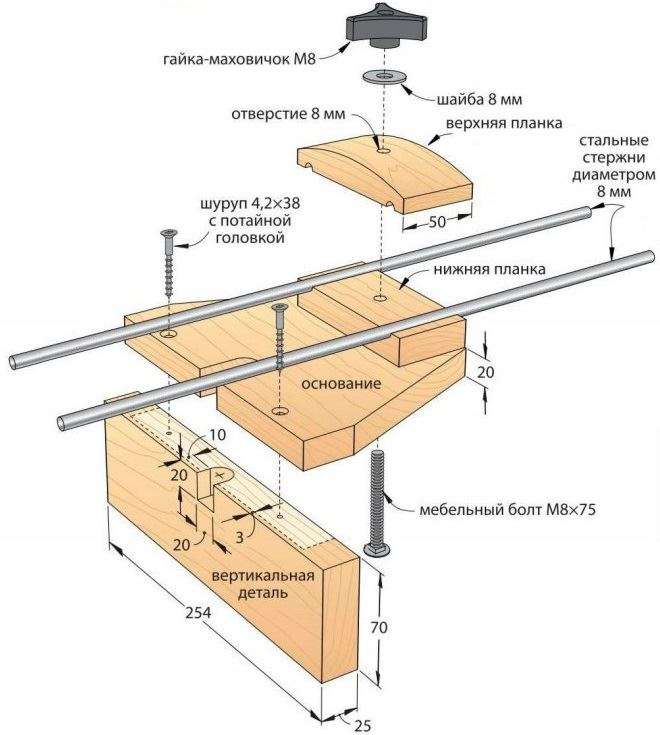

Пример чертежа упора:

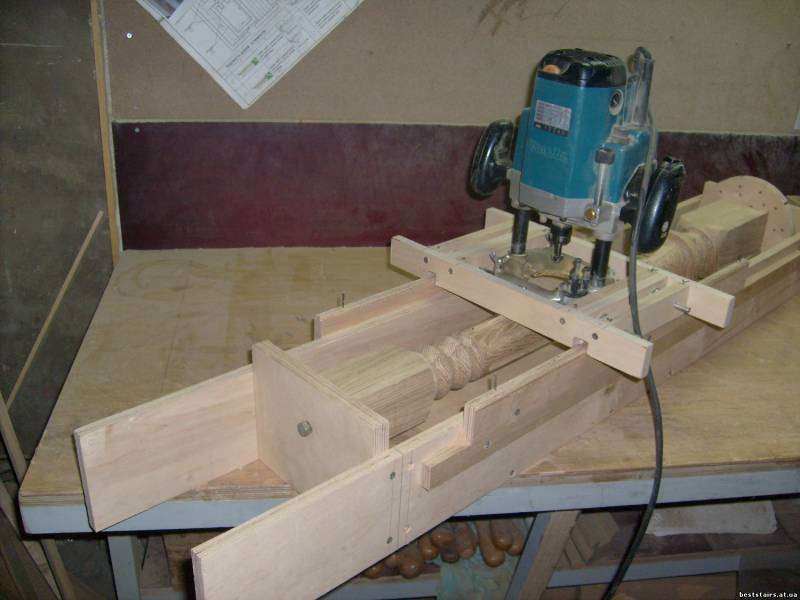

Изготовка приспособлений для обработки столбов и балясин

Каждый мастер может без помощи других сделать приспособления для ручного фрезера, которые удовлетворят его личные нужды. Например, фрезеровочный станок употребляется для обработки тел вращения – предметов, имеющих овальную форму. К ним относятся столбы, балясины и другие древесные элементы, имеющие схожую конфигурацию.

Но чтоб достигнуть хорошего результата, нужно приготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью получится выполнить продольные канавки и произвести обработку по круглому контуру.

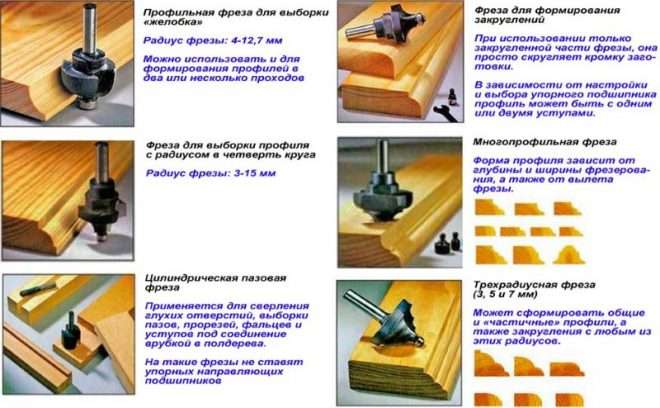

Насадки для фрезера по дереву

Конструкция такового приспособления состоит из последующих частей:

Приспособление по дереву в деталях

• корпуса;
• передвижной фрезерной каретки;
• диска для установки угла поворота;
• фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
• стопорного винта.

Чтоб приступить к работе, необходимо поместить балясину в корпус устройства, закрепив ее винтами. При помощи поворотного диска деталь располагают под необходимым углом и фиксируют стопорным винтом. Дальше в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтоб вырезать последующий паз фиксацию изделия ослабляют и вновь располагают его под необходимым углом.

Все эти операции лучше делать с ассистентом, который будет медлительно крутить заготовку. Работу устройства можно заавтоматизировать, снабдив его приводом от электродрели либо самого простого гайковерта.

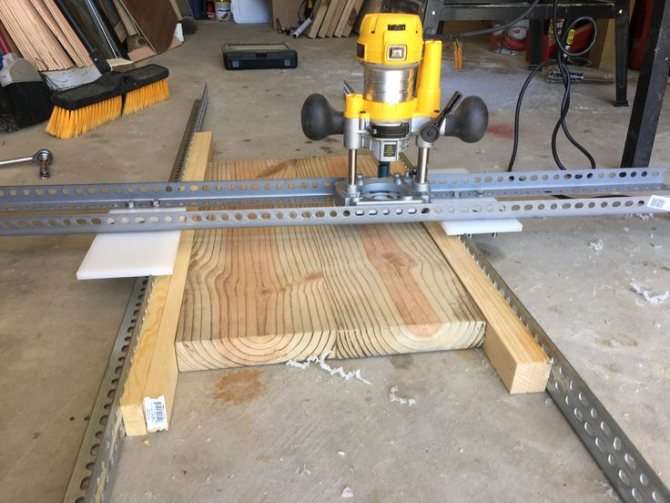

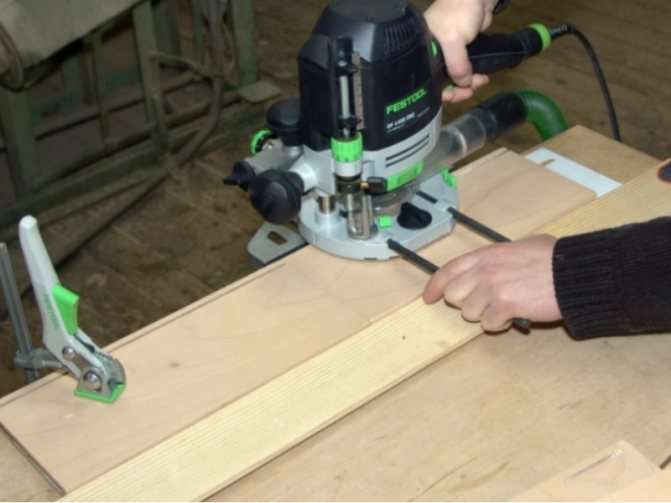

Направляющая шина

Для прорезания дерева нужно точно держать под контролем размещение фрезера в пространстве. С внедрением направляющей шины можно обеспечить прямолинейную траекторию перемещения инструмента.

В качестве соответствующих черт этого устройства выделяются последующие моменты:

1. Направляющие для ручного фрезера можно расположить под комфортным углом на прорезаемой поверхности. Это устройство помогает проработать нужный график передвижения устройства по горизонтальной поверхности в всякую сторону.
2. Время от времени возникает необходимость сделать отверстия в фанере таким образом, чтоб они размещались на определённом промежутке друг от друга. Для сотворения дырок с подходящими параметрами в приспособление и врубаются доп детали.
3. Для удержания инструмента в одном положении используют особые зажимы, реализующиеся в наборе с устройством. Если таких не имеется, их подменяют струбцинами.
4. Отдельные модели моно приобрести вместе с адаптером для фрезеровочного стола.

Для сотворения направляющей шины своими руками используют длиннющий брус, закреплённый на болванках с внедрением струбцин. Для комфортабельного внедрения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, изготовленное своими руками, не комфортабельно. В данном случае, выбирают 2-ой вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и 2-ух досок, закреплённых на нём в параллельном положении. Её применение в особенности комфортно тогда, когда для прорезания берутся фрезы схожего размера. Наличие 2-ух досок позволяет сделать четкое и устойчивое приспособление.

Если же используются фрезы различного размера, то вид направляющей шины малость изменяется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами различного размера.

Струбцины же разрешат надёжно закрепить оснастку. Во время кручения фрезер сумеет прочно прижаться к приготовленному материалу, что обеспечит огромную точность резки.

Аннотация резьбы по дереву фрезером

Начинающим мастерам работа ручным инвентарем может показаться сложной, так как процесс управления им представляется тяжело. Вот почему, до того как приступить к фрезерованию, необходимо ознакомиться с принципом его работы.

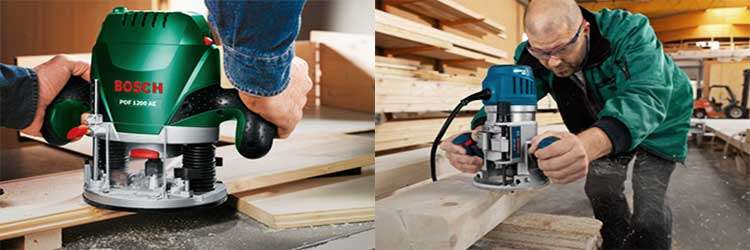

Сборка фрезера

Сперва нужно проверить место крепления фрезы в станке, обычно, для этого применяется цанговый патрон. Для начала следует выбрать подходящую фрезу, подобающую по размеру патрону. Если будет нужно, то можно его поменять.

Но когда нужна глубочайшая обработка, употребляется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом. Делать это нужно аккуратненько не прикладывая силы, по другому пережмете, что не является нормой чтобы правильно работать фрезера. Хотя стоит попытаться дотянуть до неплохого упора, чтоб не шаталась фреза. Остается только зажать фиксатор шпинделя и можно перебегать к работе.

После чего врубается фрезер, нужно привыкнуть к звуку и ощутить старт. Часто конкретно из-за неожиданности многие начинают делать брак.

Выбор глубины

Кроме всего, пригодится установить ограничитель глубины фрезерования. Поначалу станок прикладывается к изделию с краю, при всем этом фреза не должна соприкасаться с материалом. На нее придется нажать, пока она не достигнет нужной глубины, после этого положение фиксируется. Для более четкой величины используют поэтапный ограничитель. Выяснить его шаг можно в руководстве к фрезеру. В этом случае регулятор поворачивается на необходимое количество степеней.

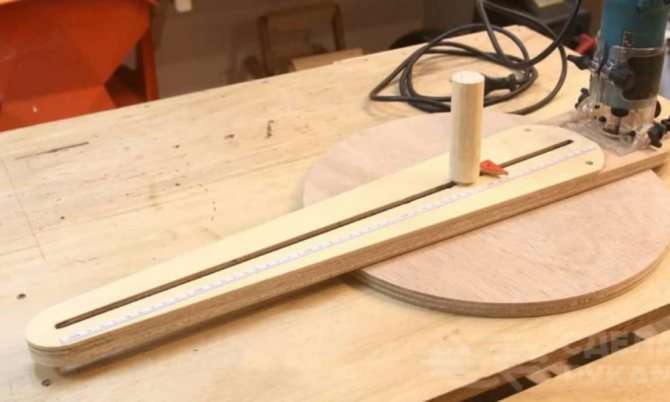

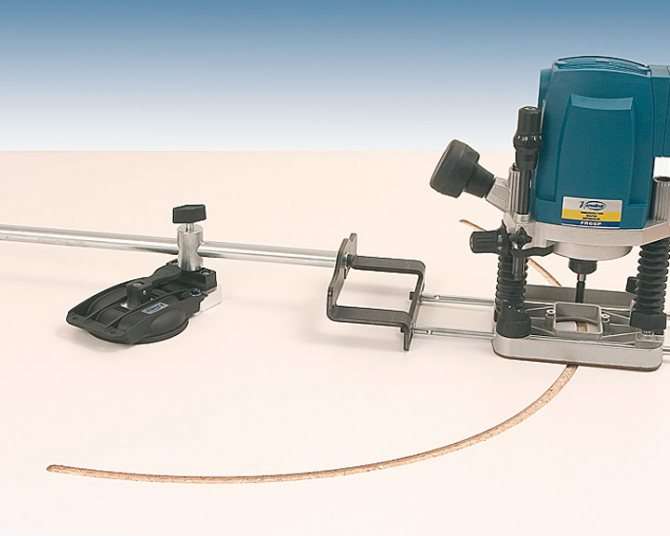

Фрезерование окружностей

Для выполнения задач в бытовых критериях может понадобиться устройство, способное облегчить прорезание круглых болванок.

Например, нередко применяется циркуль, который можно сделать своими руками.

Делается это приспособление по последующей схеме:

1. Из подручных частей для производства устройства употребляется обрезок фанеры, шурупы, древесный барашек и болт с гайкой. Также пригодится фрезер, пила и саморезовёрт.
2. На отрезке фанеры делается маленькая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см. Принципиально, чтоб длина превосходила радиус обработки, а ширина – размер площадки фрезера.
3. Проделываются отверстия под крепчалёжные болты (их поперечник приравнивается 2-3 см). Для сверления употребляется перка.
4. По серединной полосе насквозь прорезается паз. Нужно проследить, чтоб его ширина не превосходила размер осевого болта.
5. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку укрепляют в древесном барашке.
6. Сейчас можно собирать главную ось. Заместо шпильки используют болт с достаточной длинноватой, за ранее отпилив у него шляпку.
7. Циркуль устанавливается на фрезер и производится проверка работоспособности.

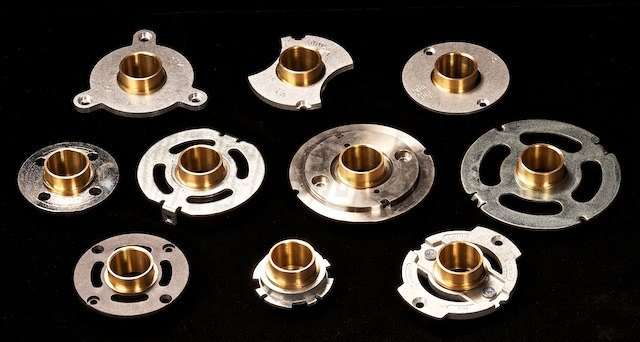

Копировальное кольцо

Копировальные кольца – устройства, применяемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая нужное положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Поперечник кольца приблизительно соответствует аналогичному показателю фрезера. Для производства устройства применяется сталь, способная выдерживать огромные нагрузки. Гибкие металлы не употребляются, так как они стремительно деформируются.

Для производства схожего устройства понадобится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление приравнивается 0,1 мм. Она помогает центровать упрямое копировальное кольцо под фрезой, чтоб сделать подходящую форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную сделать лучше качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В оборотной ситуации режущий инструмент повредится и скоро выйдет из строя.

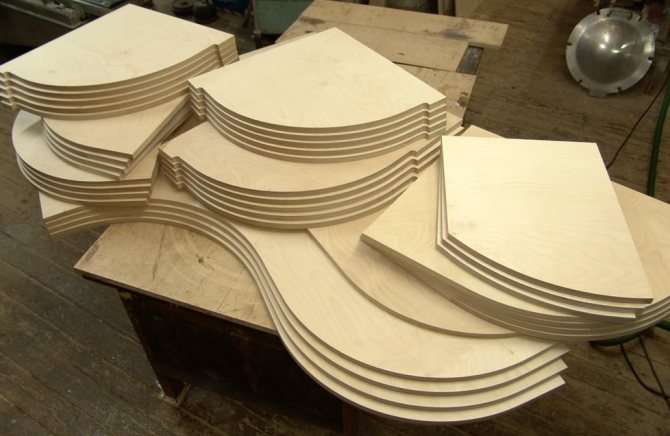

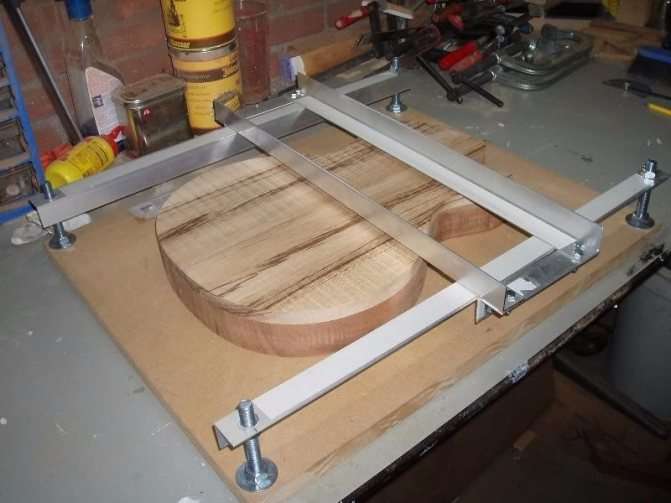

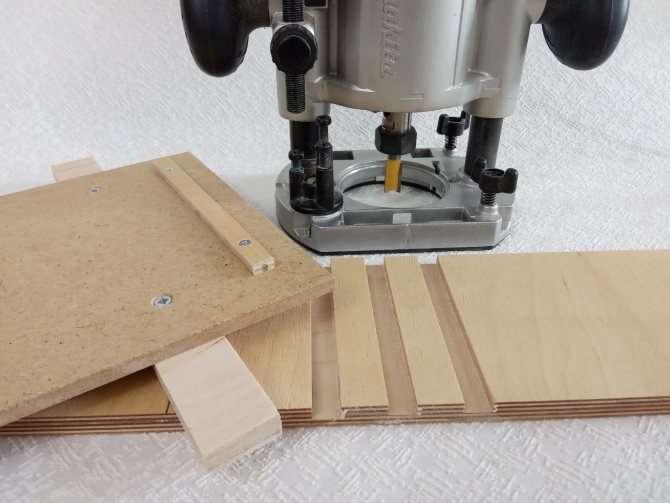

Внедрение копировальных шаблонов и колец

Шаблоны созданы для производства определенных видов изделий. Они помогают сделать форму готовых предметов более четкой и ровненькой. Готовые шаблоны, которые можно приобрести в магазине, владеют последующими чертами:

1. Одни модели шаблонов употребляются для сотворения моделей по прямолинейному контуру, а другие подразумевают радиальную либо угольную обработку. Нередко для бытовых применяется шаблон, помогающий закруглять углы по различному радиусу.
2. Отдельные виды шаблонов дополняются кольцами либо подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны используются и при фрезеровании болванок с пазами необыкновенной формы. Например, достаточно стремительно своими руками делается шаблон для сотворения пазов к петлям дверей.

Для производства шаблонов в бытовых критериях используют древесные заготовки. Делается это из-за того, что древесная порода просто поддаётся обработке, потому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его возможности точно повторять геометрию предмета.

Для производства шаблона своими руками кусочек древесной породы помещают под фрезер и после нанесения разметки вырезают необычные формы. Для использования в работе шаблон прикрепляется к болванкам двухсторонним скотчем и прижимается струбцинами. В особенности комфортно с помощью самодельных шаблонов обрезать не весь край материала, а только его углы.

Изготовка приспособлений для обработки столбов и балясин

Каждый мастер может без помощи других сделать приспособления для ручного фрезера, которые удовлетворят его личные нужды. Например, фрезеровочный станок употребляется для обработки тел вращения – предметов, имеющих овальную форму. К ним относятся столбы, балясины и другие древесные элементы, имеющие схожую конфигурацию.

Но чтоб достигнуть хорошего результата, нужно приготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью получится выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такового приспособления состоит из последующих частей:

Приспособление по дереву в деталях

• корпуса;
• передвижной фрезерной каретки;
• диска для установки угла поворота;
• фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
• стопорного винта.

Чтоб приступить к работе, необходимо поместить балясину в корпус устройства, закрепив ее винтами. При помощи поворотного диска деталь располагают под необходимым углом и фиксируют стопорным винтом. Дальше в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтоб вырезать последующий паз фиксацию изделия ослабляют и вновь располагают его под необходимым углом.

Все эти операции лучше делать с ассистентом, который будет медлительно крутить заготовку. Работу устройства можно заавтоматизировать, снабдив его приводом от электродрели либо самого простого гайковерта.

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству с помощью адаптера и шланга. Проф модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они очень недешево, потому многие мастера стремятся совладать своими руками.

В кустарных критериях же обойтись без отсасывающего приспособления очень тяжело. Потому для фрезера адаптируется обыденный пылесос. Меж ним и фрезером устанавливается особый бак, который плотно запирается. Его подводят к фрезеру с внедрением доп шланга, а вовнутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, сделанное своими руками, дозволит избавиться даже от большого древесного мусора и строительной пыли.

Особые комплекты

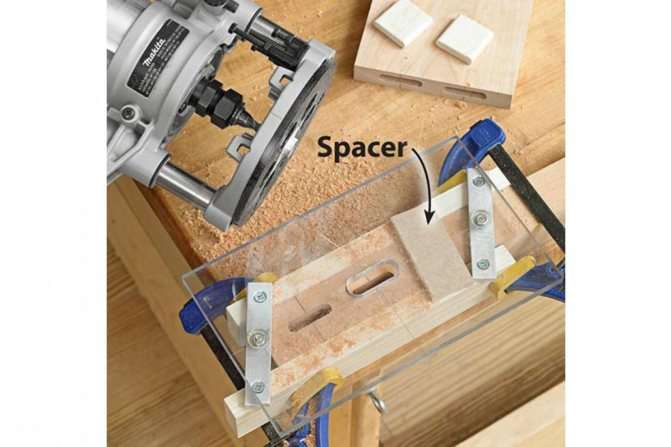

Также в продаже имеются целые наборы для выполнения определённого вида задач. Например, нередко можно повстречать набор, применяемый для врезания петель. Приспособление делается в виде шаблона с доп крепчалёжными элементами. Они способны надёжно зафиксировать фрезер на торце двери.

Аналогичную модель можно сделать и дома своими руками. Обычно у хоть какого узкоспециализированного мастера есть собственный личный набор для работы.

Фрезы для врезки петель

В бытовых критериях можно вообщем обойтись без специального шаблона при производстве ниши для петель либо пазов для замка. Заместо этого можно поставить на штанги 2-ой параллельный упор, что дозволит закрепить фрезер на торце двери. Способ не таковой комфортабельный, как проф шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сберечь на разовой работе.

Набор фрез для переплета

В продаже имеются и фрезы, которые работают исключительно в комплекте, а по одиночке они никчемны. При покупке такового набора следует учесть, что заточка на всех насадках производится синхронизировано. Потому они накрепко дополняют друг дружку при работе.

Например, при использовании комплекта фрез для переплёта можно сделать надёжное соединение без щелей. Ещё более всеприменимым таковой набор делает возможность использовать наборные фрезы. Для них на одной оси закрепляют несколько насадок, скомбинировав их размещение. Сделать своими руками таковой набор навряд ли получится, потому лучше приобрести его в магазине.

Приспособления для фрезера и комплекты насадок просто приобрести в магазине, но можно сделать их и своими руками. С помощью их делают разные операции без использования фрезеровочного станка. Понадобится такая возможность людям, работающим в квартире и не имеющим излишнего свободного места. С внедрением доп приспособлений можно сделать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.
