Пусковое реле для холодильника: назначение пускозащитного устройства

Самым нужным устройством, как в квартире, так и в личном доме, является холодильник. И с этим утверждением трудно не согласиться, не так ли? Трудно отыскать жилье, где него нет. Как и любые приборы, холодильники могут ломаться. Но бывают ситуации, когда поломку можно диагностировать без помощи других.

Фактически все бытовое холодильное оборудование снабжено однофазовым движком. Для его старта приходится использовать пусковое устройство. Если эта обычная, но принципиальная деталь выходит из строя, то компрессор не станет запускаться. Но, зная механизмы работы устройства, можно найти делему и ее поправить.

В этой статье пойдет речь о том, как работает пусковое реле для холодильника и о признаках его неисправности. Мы поведаем, как установить проблемы в работе холодильного оборудования. Выставленные нами видеоклипы посодействуют осознать механизм работы пускового устройства, также в случае необходимости найти его неисправность.

Пуск однофазового асинхронного электродвигателя

По собственной сущности моторы компрессоров, установленных в нынешние холодильники, представляют собой однофазовые асинхронные электродвигатели с пусковой обмоткой. Их главными элементами являются крутящийся ротор и стационарный статор.

Ротор представляет собой полый цилиндр, выполненный из токопроводящего материала либо содержащий короткозамкнутую проводку.

Статор включает две обмотки: рабочую (главную) и пусковую (стартовую). Они взаиморасположены под углом 90 градусов, либо имеют обратное направление намотки – так именуемый “бифиляр”. Переменный ток, проходя по основной обмотке, делает магнитное поле с изменяющимся вектором.

Пульсирующее поле можно разложить на два, крутящихся с схожим периодом, но в обратных направлениях. Так легче осознать физическую суть процесса воздействия на ротор

Если ротор не статичен, то по закону электрической индукции движок будет развивать либо тормозить крутящий момент, потому что скольжение относительно прямо- и обратнонаправленного магнитного потока отличается. Потому для поддержания движения достаточно переменного тока, проходящего по рабочей обмотке.

Если ротор неподвижен, то при схожем скольжении относительно магнитных потоков результирующий электрический момент будет равен нулю. В данном случае нужно сделать пусковой момент. Для этого и нужна стартовая обмотка.

Токи в обмотках должны быть смещены по фазе, потому в движок вводят фазосмещающий элемент – регистр, дроссель либо конденсатор. После заслуги ротором нужного вращения, подача электричества на стартовую обмотку прекращается.

Таким образом, для старта однофазового асинхронного электродвигателя нужно прохождение тока по двум обмоткам, а для поддержания вращения ротора – только по рабочей. Для регулирования этого процесса в цепи перед компрессором холодильника и устанавливают пусковое реле.

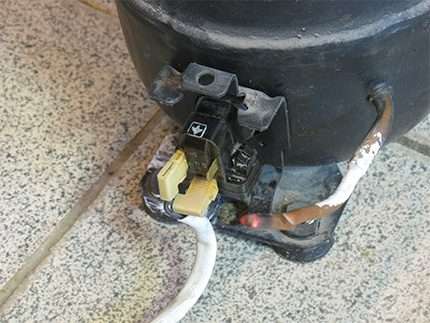

Реле располагают близко от компрессора и таким образом, чтоб его можно было просто снять. Конкретно с проверки этого узла начинают, когда движок работает затруднительно

Предпосылки поломки

Часто причина поломки обоснована естественным износом определенных частей этой детали либо в целом неверной эксплуатации оборудования.

Можно выделить 2 главных признака неисправности конкретно этого элемента холодильника:

1. Мотор устройства врубается, но через куцее время выключается, либо же вообщем не запускается. Полностью возможно, что закоротило контакты в обмотке.
2. Движок не запускается, но ток к нему при всем этом поступает. Вероятная причина – ослабление пружины, что просит оперативной подмены пускового реле.

Читать дальше: Ремонт стяжки пола своими руками

Механизм работы пускового реле

Невзирая на огромное количество патентованных товаров от разных изготовителей, схемы работы холодильников и принципы деяния пусковых реле фактически схожи. Разобравшись в принципе их деяния можно без помощи других найти и убрать неисправность.

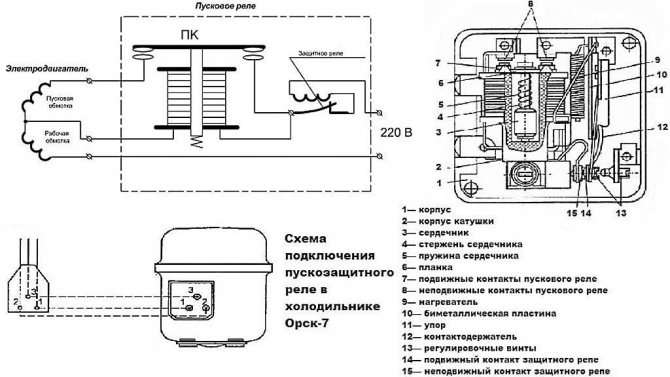

Схема устройства и подключение к компрессору

Электронная схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит впрямую.

Другой вход (условно – фаза) снутри устройства расщепляется на два:

• 1-ый проходит впрямую на рабочую обмотку;
• 2-ой проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет места посадки, то при подключении к компрессору нужно не ошибиться с порядком соединения контактов. Всераспространенные в Вебе методы определения типов обмотки при помощи измерения сопротивления не верны в общем случае, потому что у некоторых движков сопротивление пусковой и рабочей обмотки схожи.

Электронная схема пускозащитного реле может иметь малозначительные модификации зависимо от изготовителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Потому нужно отыскать документацию либо разобрать компрессор холодильника для осознания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов около выходов:

• “S” – пусковая обмотка;
• “R” – рабочая обмотка;
• “C” – общий выход.

Реле отличаются методом крепления на раме холодильники либо на компрессоре. Также они имеют свои токовые свойства, потому при подмене нужно подобрать вполне схожее устройство, а лучше – той же модели.

Замыкание контактов средством индукционной катушки

Электрическое пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, поочередно включенная в цепь с основной обмоткой мотора.

В момент пуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В итоге этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока понижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины либо силы тяжести сердечник ворачивается на начальное место и контакт размыкается.

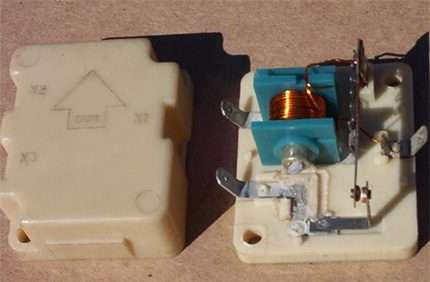

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его расположить иначе, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Последующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

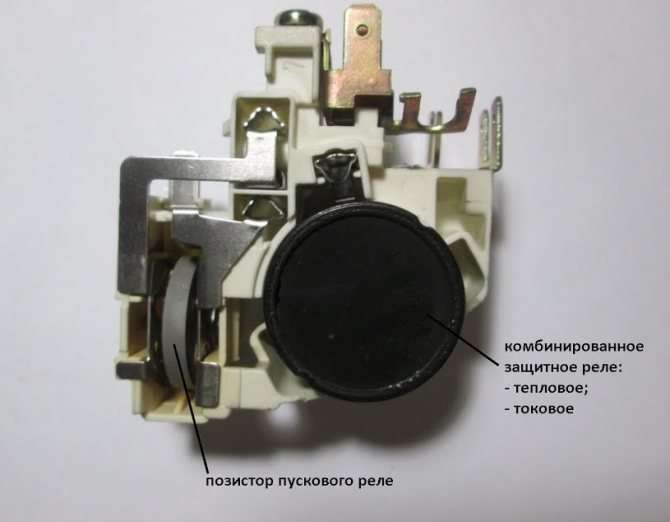

Выпускаемые для нынешних холодильников реле нередко используют позистор – разновидность термического резистора. Для этого устройства существует температурный спектр, ниже которого оно пропускает ток с малозначительным сопротивлением, а выше – сопротивление резко возрастает и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведомую к стартовой обмотке. При комнатной температуре сопротивление этого элемента малозначительное, потому при начале работы компрессора ток проходит беспрепятственно.

Из-за наличия сопротивления позистор равномерно греется и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и опять срабатывает на пропуск при повторном включении мотора.

Позистор имеет форму низкого цилиндра, потому проф электрики его нередко именуют “пилюлей”

Принцип деяния пускозащитного реле

Пусковую катушку необходимо дисконнектнуть, когда обороты набраны. В момент старта обмотки потребляют высокий ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника делает защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электронным током. Порог превышен — цепь разрывается, несмотря, достигнут подходящий режим холодильника согласно свидетельствам термостата либо нет. Выдумано две схемы работы пускового реле (сразу быть может защитным):

1. «Таблетки» работают на базе материала, расширяемого нагревом. Вначале рабочий элемент прохладный, пусковая обмотка потребляет ток, обеспечивая плавный запуск асинхронного мотора. Равномерно температура пилюли подымается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима снутри реле установлен механизм предотвращения остывания пилюли. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, нередко снутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса устройства.
2. Индукционные реле основаны на действии электромагнитов. При запуске ток большой и из-за этого сердечник придавливает контакты пусковой катушки. С течением времени потребление мотора падает. В итоге сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Направьте внимание: принципиально сориентировать реле в пространстве правильно. Нередко сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы еще проще: повертите из стороны в сторону, чтоб контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С пилюлями нередко идут в одном корпусе термические реле на биметаллической пластинке. Через него проходит ток рабочей катушки. Как величина превзойдет порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа базирована на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластинки приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластинка изгибается в сторону материала, который меньше удлиняется. Становится вероятным срабатывание реле. Такая схема нередко применяется домашней техникой.

В индукционных реле нередко употребляется нагревающаяся спираль. Тут материал уже один. Но греет (!) биметаллическую пластинку. Через спираль проходит ток рабочей катушки. Если ампераж очень велик, то биметаллическая пластинка разрывает контакты. У индукционного пускозащитного реле виды дефектов последующие:

• перегорела спираль, в данном случае контакты не будут звониться в любом положении;
• заклинило сердечник, пуск мотора не производится, либо мотор глохнет через 5 – 10 секунд;
• нарушен режим работы пластинки, холодильник отключается даже в обычном режиме.

Желаем направить внимание: термическая защита стопроцентно аварийная. В обычном режиме работы срабатывать реле не должно. В то же время пусковая функция аккомпанирует холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике нередко слышим, когда устройство работает.

Реализация защиты токового типа

Асинхронный мотор представляет собой непростой электроприбор, который подвержен поломкам. Если произойдет куцее замыкание, то сработает автоматический выключатель, установленный в распределительном щите.

При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует интегрированная термическая защита компрессора.

Внутренняя термическая защита электродвигателя базирована на позисторах. Она реагирует на общее изменение температуры снутри устройства, которое может иметь как внутренние, так и наружные предпосылки

Но может появиться ситуация, когда мотор долгое время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. В большинстве случаев это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания мотора.

Сила тока увеличивается, но не добивается значений недлинного замыкания, потому подобранный по нагрузке автомат не сработает. Обстоятельств отключения у термический защиты тоже нет, потому что температура за таковой маленький просвет времени не поменяется.

Единственный метод оперативно среагировать на возникшую ситуацию и обойти оплавления рабочей обмотки – срабатывание токовой защиты, которая быть может установлена в различных местах:

• снутри компрессора;
• в отдельном токозащитном реле;
• снутри пускового реле.

Устройство, сочетающее функции включения пусковой обмотки и токовой защиты мотора именуют пускозащитным реле. Большая часть компрессоров холодильников комплектуют конкретно таким механизмом.

Действие токовой защиты создано на 3-х принципах:

• при увеличении силы тока растет сопротивление, что приводит к нагреву токопроводящего материала;
• под действием температуры происходит расширение металла;
• тепловой коэффициент расширения для различных металлов отличается.

Потому используют биметаллическую пластинку, которая сварена из железных листов с отличающимися коэффициентами расширения. Такая пластинка изгибается при нагреве. Один ее конец фиксируют, а 2-ой, отклоняясь, размыкает контакт.

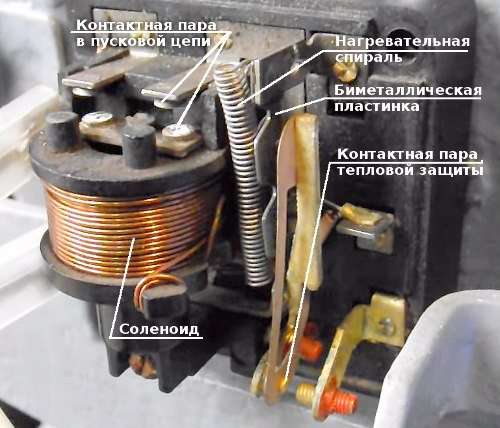

Для нагрева биметаллического размыкателя обычно располагают рядом спираль, через которую проходит электричество. Хотя время от времени реализуют “прямой” вариант в виде токопроводящей пластинки

Пластинка рассчитана на температурное реагирование при прохождении тока определенной силы. Потому при подмене пускозащитного реле нужно проверить его сопоставимость с установленной моделью компрессора.

Технические характеристики реле компрессора холодильника

Подобрать нужное изделие необходимо исходя из некоторых критериев. Это, к примеру:

1. Тип реле. Нынешняя техника оборудована «переключателями» типа РТК, ПЗР, РТП, РП, РТК-Х и другими.
2. Пусковой ток.
3. Температура возврата.
4. Температура срабатывания.
5. Время срабатывания.
6. Наибольший ток срабатывания.
7. Номинальное сопротивление.
8. Мощность.
9. Наибольшее напряжение.

Подобрать изделие можно, не вдаваясь в технические подробности. Как это выполнить?

Выявление вероятных дефектов

Беря во внимание малозначительное количество частей реле, можно поочередно проверить их на способность к работе. Для этого пригодится плоская отвертка и мультиметр.

№ 1 — проблемы при работе реле

С конструктивных позиций, реле с катушкой является устройством с нормально разомкнутыми контактами, а позисторный вариант – с нормально замкнутыми контактами. Хотя и в том и в другом случае вероятны варианты, когда при старте будет отсутствовать подача тока на пусковую обмотку либо, напротив, не сработает ее отключение.

Если компрессор исправен, но не врубается по команде, поданной с блока управления холодильником, то это говорит об отсутствие напряжения на пусковой обмотке статора.

Предпосылкой этого быть может:

• разрыв электронной цепи;
• неувязка контактной планки;
• перегрев позистора;
• срабатывание системы электронной защиты и ее невозврат в обычное положение.

Если холодильник врубается на 5-20 секунд, а позже отключается, то в большинстве случаев это является следствием срабатывания защитного механизма реле.

Предпосылки могут быть последующие:

• защитный механизм исправен, а срабатывание происходит из-за заморочек в рабочей обмотке мотора;
• защитный механизм исправен, но в реле не происходит размыкание контактов в цепи стартовой обмотки;
• защитный механизм неисправен, происходит неверное срабатывание при малозначительном нагреве.

Потому что обстоятельств неисправности быть может несколько, то нужно провести полную диагностику пускозащитного реле холодильника.

Цена пускозащитных реле на такие марки как Атлант либо Бирюса не превосходит 500 рублей. Если стремительно приобрести и установить новое рабочее устройство, то холодильник даже не успеет разморозиться

№2 — неисправности контактов электроцепи

Неисправность пускозащитного реле можно найти при помощи мультиметра.

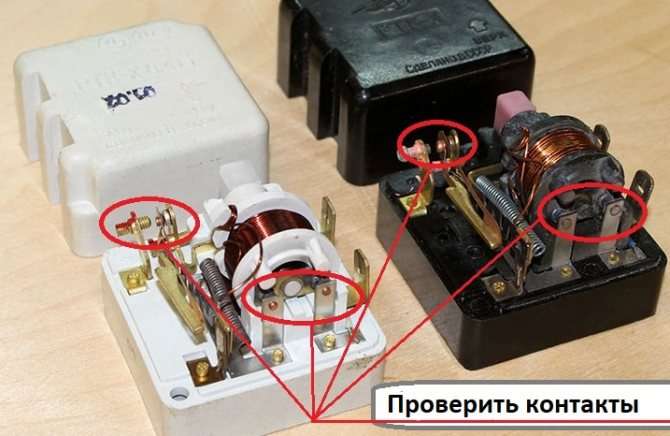

Для этого нужно прозвонить три участка электронной цепи:

1. Если на участке от входа до выхода на рабочую обмотку есть обрыв, то нужно проверить место размыкания контактов защитным механизмом. Может быть, что он сработал и не возвратился в начальное состояние либо окислились размыкаемые контакты.
2. Если нет контакта на участке от входа до выхода на пусковую обмотку, то кроме очевидного разрыва токопроводящей жилы вероятны два варианта: размыкание цепи защитным механизмом либо отсутствие контакта через планку.
3. Обрыв на прямом (нулевом) участке значит механическое повреждение цепи – его легче всего отыскать и поправить.

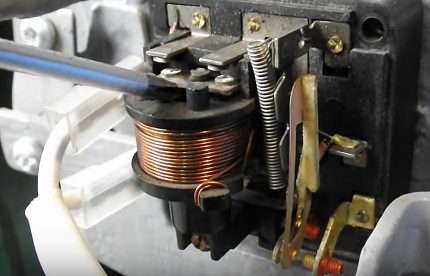

Если работа реле базирована на использовании индукционной катушки, то нужно принудительно поднять планку – по другому контакта не будет.

Используя мультиметр нетрудно найти неисправные контакты методом их прозвона через сопротивление. Принципиально не спешить и делать проверку попеременно на каждом участке цепи

№3 — неправильная работа позистора

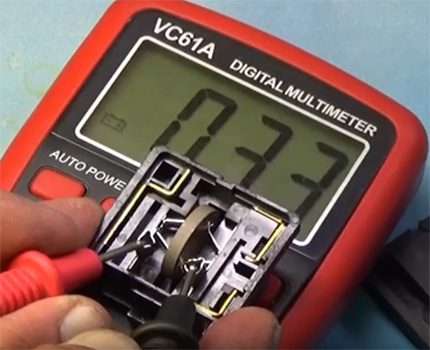

Чтоб убедиться в том, что позистор работает ладно, нужно проверить его в прохладном и нагретом состоянии.

Сначала нужно подождать, когда позистор остынет (достаточно 2-3 минутки в неработающем состоянии) и прозвонить его при помощи мультиметра. В случае отсутствия тока либо регистрации огромного сопротивления, позистор неисправен и его необходимо поменять.

Если устройство ладно работает, то при его проверке в прохладном состоянии мультиметр должен показать наличие малозначительного сопротивления

Для проверки возможности разъединения, необходимо подключить к позистору потребителя электроэнергии, к примеру, стоваттную лампу накаливания. Для этого нужна электронная вилка с 2-мя клеммами, которые подсоединяют на вход в устройство. Провода от лампы подсоединяют к разъемам, ведущим на ноль и пусковую обмотку.

При включении вилки в розетку лампочка зажгется. Потому что номинал проходящего тока в опыте существенно меньше, чем при пуске компрессора, то позистор будет длительно греться – для стоваттной лампы время реагирования составит 20-40 секунд.

Если через некое время лампочка погаснет, то устройство ладно. Если потребитель не будет обесточен, то это значит, что позистор нерабочий. В домашних критериях его ремонт неосуществим, стоит он дешево, потому нужно приобрести аналогичный по характеристикам элемент.

№4 — проблемы с контактной планкой

Существует два типа заморочек с контактной планкой:

• не происходит пропуск тока при замыкании контактов;
• планка залипает и не опускается.

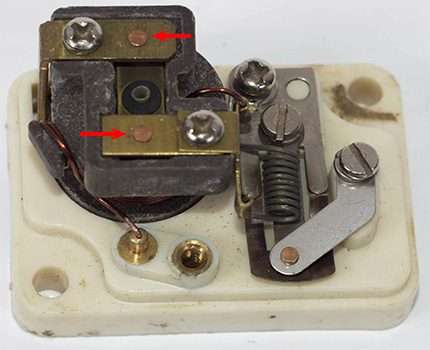

1-ая неувязка может появиться из-за окисления контактов. В данном случае нужно их зачистить наждачкой. Также предпосылкой быть может искривление положения планки, тогда нужно установить ее горизонтально.

Чтоб прочистить контакты и удалить грязь либо следы окисления можно пользоваться маленькой наждачкой насадив ее на иголку либо тонкое гибкое шило

Более непростая неувязка – место сочленения планки и штыря, на который повлияет магнитное поле соленоида. Решение проблемы тут личное и находится в зависимости от типа неисправности.

Залипание планки выражается в том, что она не отходит совместно с сердечником. Для этого нужно почистить контакты, чтоб удалить клеящее вещество и сделать их гладкими.

№5 — нештатное срабатывание токовой защиты

Если при прозвоне находится отсутствие контакта от входа до обеих обмоток, то, вероятнее всего, обрыв произошел в зоне защиты.

Почти всегда это либо отход контакта, который размыкает биметаллическая пластинка, либо повреждение в районе нагревающей спирали.

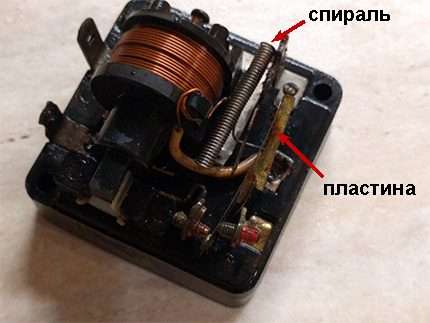

Биметаллическую пластинку и нагревающую ее спираль нельзя изгибать, смещать либо проводить с ними другие деяния, которые вызовут изменение настроенного режима срабатывания

Если поправить повреждение по другому не удается, то придется получать новое реле.
