Реле напряжения нужно для защиты электронной сети от перепадов напряжения. В текущее время вопрос о размеренной величине напряжения в электросети стоит достаточно остро.
Инстаграм https://instagram.com/elektroschyt Вконтакте https://vk.com/elektrika46
Сетевые организации не торопятся делать реконструкции и модернизации линий электропередач, подстанций и трансформаторов. Тем временем ситуация только утежеляется, потому колебания напряжения в наших сетях достаточно нередкое явление.
Для тех, кто ещё колеблется в установке реле для защиты собственного жилища либо верует в качество строительно-монтажных работ в нынешних новостройках. Ниже снимок экрана 1-го из последних комментариев, где создатель пишет, что у него в новостройке “отгорел ноль”.
Согласно ГОСТ 29322-92 напряжение в электросети нашей страны должно быть в границах 230 В при одной фазе и 400 В меж фазами. Но если вы живете в сельской местности либо неподалеку от города, то проблемы с неизменной величиной напряжения очень высоки, ну и в самом городке этого исключать не стоит, в особенности в древнем жилом фонде. Перепады напряжения очень негативно оказывают влияние на электрические приборы в доме. К примеру, из-за низкого напряжения может сгореть холодильник либо кондюк (компрессор не запустится и перегреется), очень понижается мощность микроволновки, меркло светят лампы накаливания. Ну а высочайшее напряжение просто “уничтожит” вашу домашнюю технику. Уверен, что многие слышали про “отгорание нуля” в многоэтажках, и как целыми подъездами носят в мастерские чинить домашнюю технику.
Предпосылки появления колебаний напряжения в сети бывают различные:
- Замыкание одной из фаз на нейтраль, в конечном итоге в розетке будет 380 Вольт.
- Отгорание (обрыв) нуля, если у вас в это время низкая нагрузка, то напряжение будет тоже стремится к 380 В.
- Неравномерное рассредотачивание нагрузки по фазам (перекос), в конечном итоге на более загруженной фазе напряжение понижается, и если к ней подключены холодильник и кондюки, то высочайшая возможность, что они “сгорят”.
Пример видео, где показана работа реле напряжения
Решать делему скачков напряжения в сетях помогают особые устройства – реле контроля напряжения. Принцип деяния таких реле достаточно прост, есть “электрический блок”, который смотрит, чтоб напряжение находилось в данных уставками границах и при отклонениях говорит расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения врубаются автоматом через определенное время. Для обыденных потребителей достаточно задержки в несколько секунд, но для холодильников и кондюков с компрессорами нужна задержка в пару минут.
Тут по ссылке подробная статья о реле напряжения РН-260t от Новатек-Электро.
Реле контроля напряжения бывают однофазовые и трехфазные. Однофазовые реле напряжения отключают одну фазу, а трехфазные – сразу все три фазы. При трехфазном подключении в быту, следует использовать однофазовые реле напряжение, чтоб колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты движков и других трехфазных потребителей.
Я делю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все другие. Никому ничего не навязываю – это мое личное мировоззрение.
Реле напряжения Zubr (Rbuz)
Данное устройство создано для защиты от перепадов напряжения (отгорания нуля). Создают ЗУБР в Донецке.
Отмечу особенности этого реле напряжения.
Индикация напряжения на устройстве – указывает значение напряжения в реальном времени. Это достаточно комфортно и нужно для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.
Реле напряжения Zubr выпускают на разные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.
Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.
Я выставляю на реле Zubr, наибольшее (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.
У устройств с индексом t в заглавии, к примеру Zubr D63t, есть термозащита от внутреннего перегрева. Т.е. при увеличении температуры самого устройства до 80 градусов (к примеру из-за нагрева контактов) – он отключается.
Реле Zubr занимает 3 модуля либо 53 мм на дин-рейке и бывают только однофазовыми.
В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старенькой документации, ранее указывалось, что менее 0,75 от номинального.
Как выбрать защитное реле с учетом черт модели
Чтоб РКН прослужило подольше и делало свои функции без перебоев, необходимо направить внимание на:
- мощность устройства зависимо от вида;
- наличие специального монитора. Его задачка – сделать проще процесс отслеживания колебаний напряжения в сети;
- материал, из которого сделан корпус устройства. Достоинства у поликарбоната. Таковой материал исключит возможность воспламенения;
- наличие функции защиты от перегрева.
Цена каждой модели реле определяется страной-производителем, доп функциями, особенностями дизайна корпуса. Российские РКН дешевле, потому что свободны от наценок за транспортировку. Стоимость также изменяется зависимо от места установки. К числу дешевых относятся реле, которые подключаются к розеткам (переходник/адаптер) либо встраиваются в удлинитель. Реечные приборы контроля принадлежат к ценовому ВИП сектору.
Видео — Как выбрать реле напряжения
Схема подключения реле напряжения Zubr
В текущее время, изготовители убеждают, что реле можно подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата, тогда необходимо использовать в схеме подключения реле напряжения – контактор.

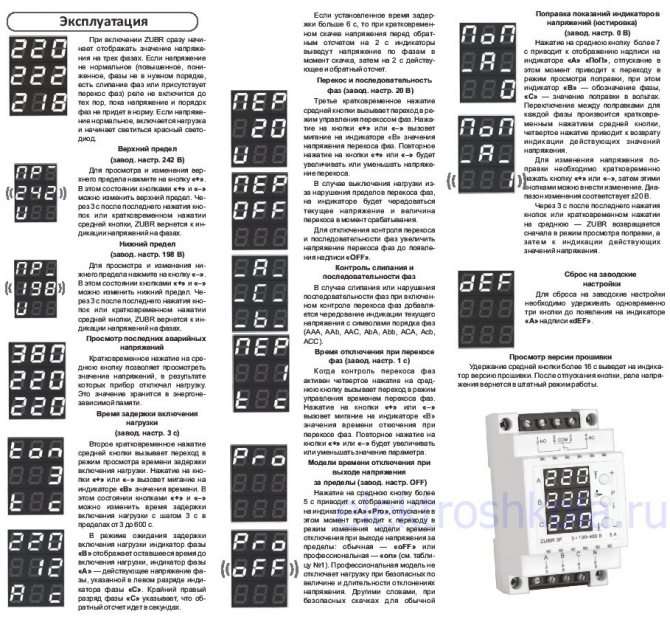

Технический паспорт Zubr D63t
Гарантию на реле напряжения Zubr изготовитель дает целых 5 лет! Имеет очень отличные отзывы от коллег – форумчан. И также, как у Меандра на форуме МастерСити есть представитель Zubra, который не опасается разговаривать на публике. И кстати, показательно на примере УЗМ и Зубра, что представители изготовителей высококачественной продукции не страшатся разговаривать на форумах.
Стабилизатор напряжения в щиток: установка
Устанавливать стабилизатор рекомендуется поблизости силового щитка в согласовании со последующей схемой.
Встраивать стабилизатор (как и РН) в общую схему следует конкретно после счетчика. Ведь эти устройства тоже являются потребителями, как следует, перед устройством учета их устанавливать нельзя.
Реле напряжения РН-111, РН-111М, РН-113 от Новатек
Данные реле напряжения выполняются у нас в Рф. Как видно из заголовка у Новатека можно приобрести три типа реле напряжения.
РН-111 и РН-111М по характеристикам фактически одно и тоже устройство, основное различие у них в том, что у реле РН-111М есть индикация напряжения, а у РН-111 ее нет.
Верхний предел напряжения от 230 до 280 В, нижний – от 160 до 220 В. Время автоматического повторного включения от 5 до 900 сек. Гарантия на эти реле 3 года.
Защита от скачков напряжения 220в
Для того чтоб РН сумело принести пользу собственному обладателю, его рабочие характеристики (пределы допустимых напряжений и время задержки возобновления питания) нужно правильно отрегулировать. Если в рабочей схеме употребляется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на свойства домашней техники, чувствительной к перепадам. Более чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Спектр допустимых значений напряжения для нее составляет 200 – 230В.
Допускаемое отклонение напряжения от номинальных характеристик в российских энергетических сетях составляет 10% (198…242В). В случае нередкого срабатывания РН эти характеристики можно брать за базу, осуществляя регулировку реле. Но чувствительную бытовую электронику в данном случае рекомендуется защищать при помощи переносных стабилизаторов низкой цены.
DenBakпользователь FORUMHOUSE
Никто и не гласит, что нужно при плюс-минус 15В выключаться. Есть спектр максимально допустимых отклонений в 10%, его большая часть устройств должно выдерживать. Ставить необходимо, именно потому, приблизительно 190В-250В. Хотя, с нашим состоянием сетей, в особенности в личном секторе ожидаемо все. Так что разумная осторожность не повредит.
Для того чтоб обеспечить очень надежную защиту всех потребителей, следует использовать электронную схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в согласовании с их чувствительностью к перенапряжению:
- К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
- Ко 2-ой можно отнести домашнюю технику, снаряженную электронным движком: холодильники, кондюки, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
- 3-я группа – это обыкновенные нагревательные приборы и освещение (допускаемые значения – 170 – 250В).
Любая группа потребителей подключается к собственному РН. В таковой схеме рабочие характеристики каждого реле настраиваются персонально.
Защита сети от перенапряжения и скачков.
Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, например, рекомендуемая задержка приравнивается 10 минуткам.
Схема подключения реле напряжения с контактором
Это существенно наращивает цена, потому что неплохой контактор на данный момент будет стоить около 4-5 тыс. рублей, пригодится бОльшее количество модулей в щитке, также автомат для защиты катушки контактора. Вышеуказанная схема подключения реле с контактором для РН-111, справедлива для хоть какого другого реле с учетом особенностей его схемы.
Управление по эксплуатации реле напряжения РН-111
Управление по эксплуатации реле напряжения РН-111М
Реле РН-113 уже более улучшенное относительно РН-111, спектры по напряжению и время АПВ такие же, как у РН-111, но наибольший ток на который можно включать РН-113 до 32А либо если по мощи до 7 кВт.
Выбор РН
Выбирая реле, чтоб защитить домашнюю сеть, достаточно знать номинал электронного тока, который способен пропускать через себя вводной автоматический выключатель. Если, например, пропускная способность выключателя равна 25А (что соответствует потребляемой мощи – 5,5 кВт), то рабочие свойства РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.
loaпоьзователь FORUMHOUSE
Я для такового варианта взял реле на 40 А, при вводном автомате 25/32 (стоит 1-ый, но уставка возрастет).
Некие люди выбирают марку РН, делая упор на суммарную потребляемую мощность. Это не совершенно правильно. Ведь реле, способное выдерживать ток в 32А, может тихо работать как при нагрузке в 7 кВт, так и при еще большей мощи употребления. Только во 2-м случае в рабочую схему РН нужно встраивать особый магнитный контактор. Но об этом в последующем разделе.
Схема подключения реле напряжения РН-113
Но я бы не стал этого делать, потому что контакты у РН-113 достаточно слабенькие для провода сечением 6 мм2, а конкретно такое сечение нужно для подключения на 32А.
Надежнее РН-113 также подключать с контакторами, без контакторов максимум на 25А. Я не использую в собственных щитах реле напряжения от Новатек, потому фото взял в долг у 1-го из электромонтажников с форума Avs1753.
Смотрится, естественно, прекрасно, но такое подключение занимает на 3-4 модуля больше и раза в два дороже по цены, чем если б применили УЗМ-51М либо Zubr.
А вот, что бывает, с РН-113, если его подключить без контакторов на 32А.
Управление по эксплуатации реле напряжения РН-113
К огорчению какой-нибудь инфы об испытаниях, как у УЗМ-51М и Зубра я не отыскал на форумах.

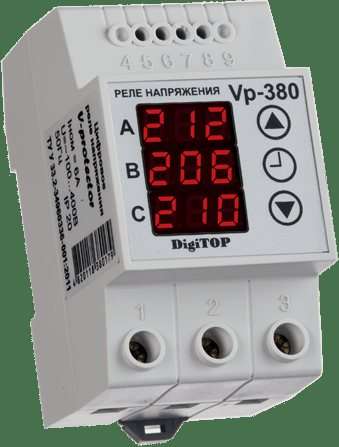

Реле DigiTop
Также как и Зубр, данные реле выпускают в Донецке. Изготовитель выпускает несколько серий устройств с защитой от скачков напряжения.
Реле напряжения серии V-protektor предназначено только для защиты от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А в однофазовом выполнении, имеет встроенную термозащиту от перегрева, срабатывающую при 100 градусах. Верхний порог срабатывания от 210 до 270 В, нижний – от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Есть и трехфазное реле V-protektor 380, достаточно малогабаритное 35 мм (два модуля), но наибольший ток в фазе менее 10А.
На однофазовое реле напряжения Protektor гарантия 5 лет, на трехфазное реле только 2 года.
Защита трехфазных сетей при помощи стабилизатора
Сразу скажем, что трехфазные стабилизаторы призваны защитить только трехфазные потребители. Если же к вашему дому подходит трехфазное питание, то для сотворения устойчивого напряжения во внутренней сети целенаправлено устанавливать на каждую фазу отдельный однофазовый стабилизатор.
Схожий подход дозволит значительно понизить ваши издержки (3 стабилизатора мощью 5, 7 и 10 кВт всегда дешевле 1-го устройства, рассчитанного на 30 кВт). К тому же, при просадке напряжения на одной из фаз, трехфазное устройство деэлектрифицирует весь дом. Это конструктивная особенность стабилизатора, нацеленного на защиту трехфазных электродвигателей.
Обсудить особенности выбора и эксплуатации стационарных стабилизаторов вы сможете, посетив соответственный раздел нашего форума. Если для вас любопытно поделиться личным опытом установки реле контроля напряжения в паре с контактором, то на этот случай у нас тоже найдется подходящая тема. А видео, тщательно описывающее установка щитка и распределительной коробки, поможет для вас подключить квартиру к системе электроснабжения в согласовании с принятыми правилами электромонтажных работ.
