Воздушный ресивер из газового баллона. Ресивер из газового баллона: сложности в сборке и оптимальная работа. О том, как сделать ресивер из газового баллона

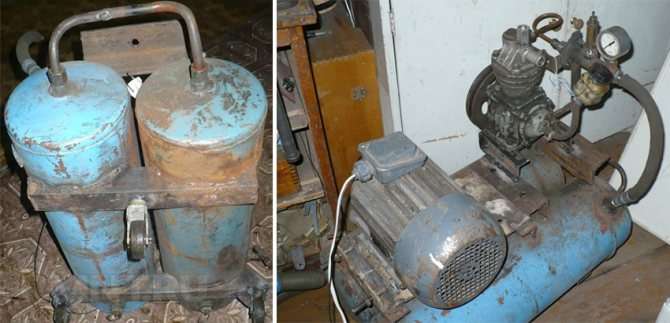

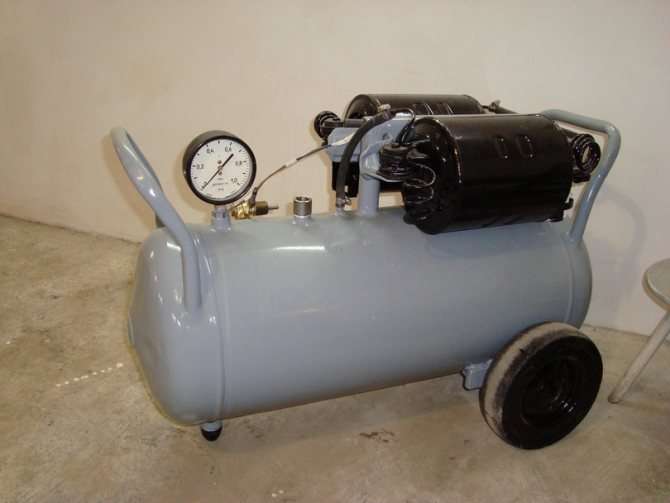

Обычный самодельный компрессор

Воспользовавшись аксессуаром от автомобиля, можно сделать компрессор обычной конструкции. Это готовый электроприбор — аппарат для подкачки колес. Компрессор имеет два положительных характеристики:

• Мощность. Устройство способен создавать высочайшее давление до 5—6 атмосфер, без излишней нагрузки на движок. Это главное достоинство авто устройств. Но на подкачку колес пригодится около 10 минут. Потому работу делают с перерывами, по другому дешевенькие приборы за этот период времени могут перегреться. Причина — маленькая производительность авто компрессоров.
• Производительность. За единицу времени устройство способен выдать воздух стремительно и в огромных количествах. Благодаря высочайшей производительности, емкость заполняется резвее, а прямое внедрение сжатого воздуха делает поток из сопла посильнее.

Скооперировать мощность и производительность поможет движок с большенными оборотами и устройство с большой поршневой системой. Чтоб оборудование не останавливалось во время перегрева, необходимо сделать дополнительное остывание цилиндров. Время от времени для рабочего узла используют турбины. В быту к нередкому использованию обычных аппаратов не прибегают из-за их высочайшей цены. Чтоб не выбирать меж мощью и производительностью, используют ресивер.

Ресивер — это накопительная емкость. Для промышленных устройств в качестве ресивера используют металлической баллон. Достаточно мощнейший, но не очень производительный компрессор медлительно заполняет баллон. За маленький просвет времени можно подать из ресивера большой поток воздуха, но только тогда, когда появится достаточное давление. После подачи воздуха он должен вернуть давление. По такому принципу работают все аппараты. Для компрессора с малеханькой мощью подойдет электродвигатель от игрушки. Такое устройство нередко используют для подачи воздуха в аквариум.

Доп ресивер для компрессора своими руками

Ряд работ в домашнем хозяйстве либо в маленькой мастерской требуют завышенного расхода сжатого воздуха, с которым обыденный бытовой компрессор не совладевает. Одним из выходов является установка доп ресивера для компрессора. Такое устройство можно приобрести (стоимость вопроса, зависимо от объёма, составляет 12000…15000 руб.), а можно и сделать без помощи других. Тем паче, что большая часть предлагаемых моделей ресиверов нацелены на штатные компрессоры, чем и разъясняется высочайшая стоимость на них.

Зависимо от расчётной объёма (подключение доп ресивера проще делать поочередно к главному) для производства можно приспособить баллон от сжиженного газа либо корпус огнетушителя.

Баллон под самодельный ресивер до этого очищается от остатков газа. Для этого входной вентиль нужно удалить (применение электроинструмента неприемлимо, так как в баллоне могут сохраниться остатки газа). Дальше, ёмкость заполняется водой, и отстаивается в течение суток. После чего в баллон можно вваривать трубчатые разветвители под шланги, хотя можно предугадать и резьбовые пробки с надёжными прокладками. Резервуар окрашивается атмосферостойкой краской.

В готовый ресивер можно установить манометр, а в донную часть баллона – конденсатоотводчик. Типоразмер конденсатоотводчика должен быть согласован с производительностью компрессора, его рабочим давлением и размерами присоединительной резьбы. Цены на конденсатоотводчики – в границах 2500…3000 руб.

Готовый доп ресивер, установленный для стойкости на треногу, сваренную из железного прута, имеет вид, показанный на фото.

При использовании рассмотренного устройства нужно учесть последующее:

• Установка конденсатоотводчика на доп ресивер неотклонима;
• Перед нагрузкой нужно проверить электродвигатель компрессора на возможность его работы с доп ресивером. Для этого включают привод компрессора на холостом ходу, и с помощью расходомера инспектируют фактический перепад параметра при продолжительном (более 20 мин) включении. Если давление не опускается ниже мало установленного, то доп ресивером можно работать;
• При падении давления придётся понизить хотимое значение длительности включения со штатных 75…80% до 50…60% (при наименьших значениях самодельный ресивер использовать нецелесообразно).

proinstrumentinfo.ru

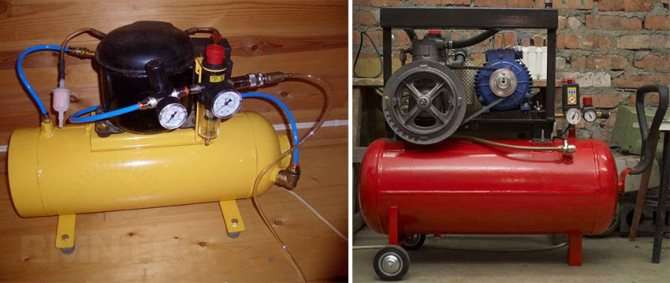

Многофункциональный самодельный компрессор

В отличие от аппаратов, которые сделаны из авто аксессуаров, компрессор из холодильника работает безпрерывно. Это получается благодаря неплохой мощи и производительности. К тому же по качеству он не ужаснее промышленных моделей. А если есть возможность достать комплектующие элементы безвозмездно, то средств на изготовка такового устройства уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, потрясающе обеспечивает работу пневмоинструмента. Для производства компрессора под напряжение 220 В пригодятся последующие детали:

1. Мотор-компрессор от старенького холодильника.
2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
3. Редуктор, который будет смотреть за давлением.
4. Два манометра.
5. Ресивер. Для этого подойдет огнетушитель либо газовый баллон, который должен быть на сто процентов пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
6. Фильтр для чистки воздуха.
7. Масло.
8. Аварийный клапан.
9. Пусковое реле и реле давления.
10. Краска для металла.
11. Фум-лента, ножовка и масло для двигателя.
12. Ключ и шприц.

Сборка компрессора состоит из нескольких шагов:

• Подготовка мотора. Мотор-компрессор состоит из 3-х трубок. Одна имеет запаянный край и создана для подмены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух заходит, а из какой выходит. Каждую трубку отмечают. Запаянную трубку отрезают так, чтоб опилки не засорили ее. Находящееся снутри масло сливают, а взамен заливают моторное либо синтетическое. Функцию проводят при помощи шприца. Потом трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его необходимо обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской либо эмалью.
• Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, за ранее сняв с него клапан. Вовнутрь баллона заливают средство от ржавчины и оставляют его на нужное время. Снаружи емкость также очищают от грязищи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. По мере надобности в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно поменять на вентиль (для ручного выпускания воздуха). Если нужно, используют переходники и красят резервуар.
• Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Сначала подключают к входящей трубке бензиновый фильтр и только позже дизельный. Так воздух будет защищен даже от маленького загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтоб аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изоляционной лентой, потому что через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер при помощи переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Потом монтируют шланг, снаряженный пневморозеткой.

Как сделать настоящий компрессор своими руками

Вариант из авто-аксессуаров неплох собственной доступностью. Но мощность, производительность, и основное – длительность непрерывной работы, оставляют вожделеть наилучшего. Есть испытанный вариант – компрессор из холодильника. Накладная часть находится в зависимости от вашего умения отыскивать условно бесплатные комплектующие.

И нужно сказать, агрегат выходит не ужаснее промышленного.

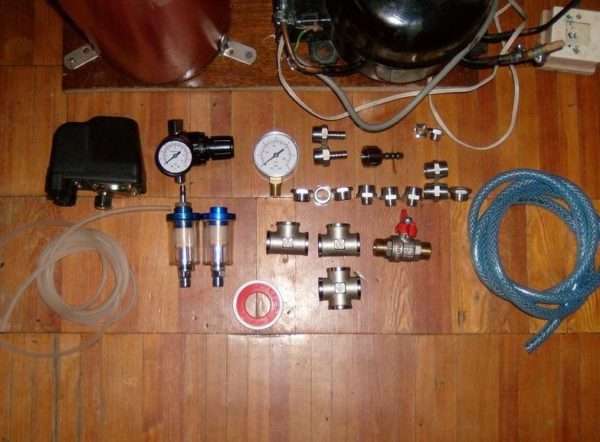

И так, что требуется для производства. Исчерпающий перечень, учитывающий все аспекты. Его можно уменьшить, кроме частей безопасности:

• Компрессор от бытового холодильника (условно безвозмездно)
• Емкость для ресивера: это быть может огнетушитель, газовый баллон, либо самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант комфортен исходя из убеждений размещения арматуры, но вопрос надежности сварки чрезвычайно значим. Цена также стремится к нулю
• Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

• Регулятор рабочего давления (редуктор)
• Манометр (при наличии редуктора = 2 шт)
• Воздушные фильтры на входе (для сохранности поршневой группы компрессора)
• Масло либо влагоотделитель на выходе (животрепещуще для компрессоров с «мокрой» смазкой)
• Реле давления (управляет работой компрессора)
• Аварийный клапан (непременно при хоть какой комплектации!)

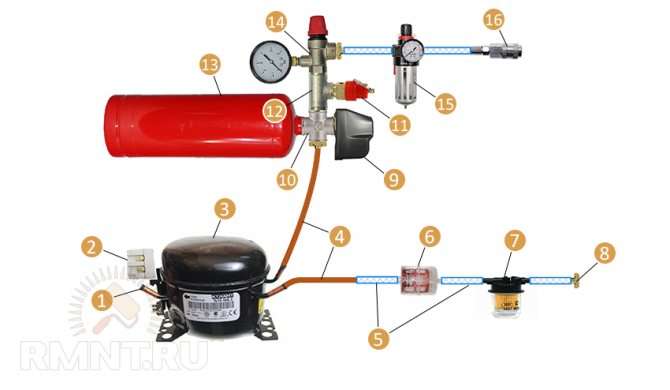

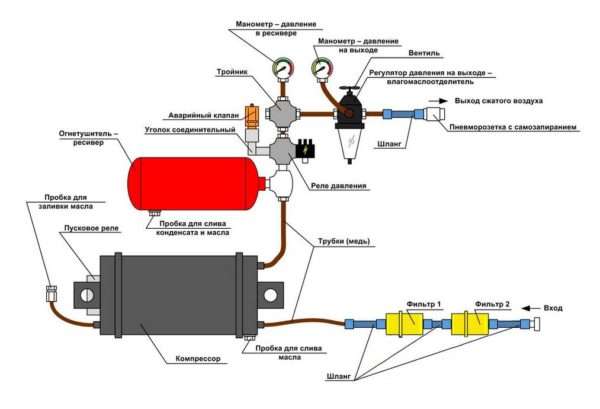

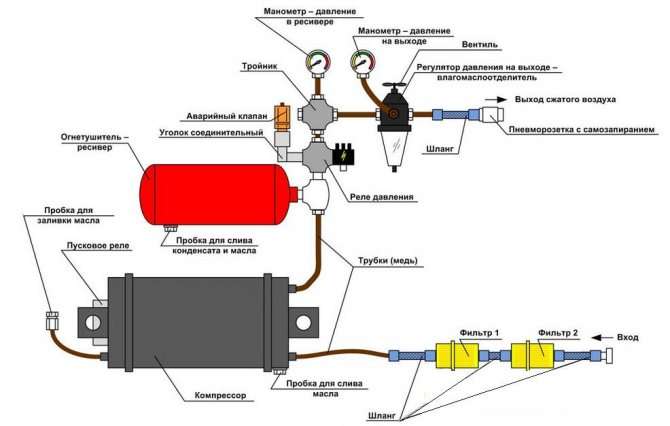

Структурная схема представлена на иллюстрации:

В принципе, данный «конструктор» не представляет трудности в сборке. Есть аспекты при подключении компрессора от холодильника.

Достаточно изредка встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без внедрения смазочных материалов. Если вы раздобудете таковой экземпляр – считайте подфартило. В других случаях, компрессор практически залит маслом.

Это не неувязка для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Потому в качестве маслоотделителя выступает сначала ресивер, который оборудуется сливной пробкой, и спец фильтр. О плотности всех соединений припоминать не стоит, и так все понятно. Настоящий бесшумный компрессор из холодильника своими руками, видео аннотация.

Таковой агрегат полностью управится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при насыщенном расходе воздуха, придется нередко останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Читать также: Моторные масла отзывы рейтинг

Компрессор завышенной мощи

Если предшествующий вариант компрессора вам недостаточно мощнейший, другими словами аппараты с более высочайшим давлением и большой производительностью. В качестве компрессора тут используют бензиновый двигатель, коленвал которого начинает работать не от сжигания горючего, а от оборотного процесса. При всем этом поршневая группа аппарата обладает огромным припасом прочности. В качестве привода используют электромотор с мощью от 3 кВт, который можно приобрести за маленькую цена. Либо применить рабочий мотор, удалив систему зажигания и впуска, выброс, стартерную группу и коробку.

• Выпускные клапаны должны быть герметичными, а впускные — иметь пружины мало слабее, чтоб воздух в поршни проходил свободно.
• В свечные колодцы вставляются штуцеры с шариковыми клапанами. Через них возрастает давление.
• Сжатый воздух в ресивер подается через общий трубопровод при помощи соединенных в рампу 4 патрубков.

Компрессор высочайшего давления своими руками

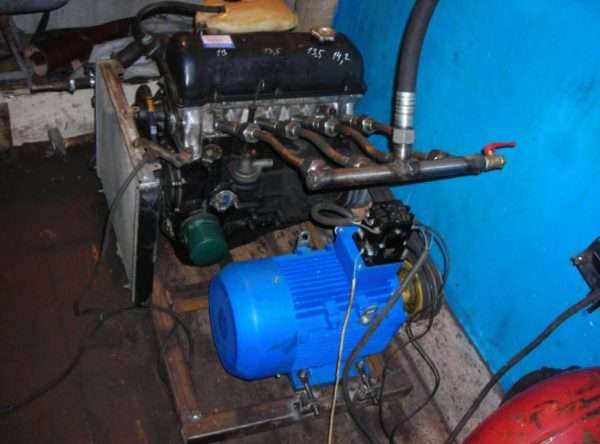

Если коленвал бензинового двигателя, приводится в движение давлением от сжигания топливной консистенции, почему не запустить процесс напротив?

Внедрение ДВС в качестве компрессора не просто может быть. Вы получаете производительный и мощнейший агрегат, при этом поршневая группа имеет неплохой припас прочности. Главный вопрос – какой привод использовать. Беря во внимание общую энергоемкость – подойдет электромотор мощью более 3 кВт.

компрессор высочайшего давления своими руками из мотора автомобиля

При желании можно отыскать таковой агрегат в солидном состоянии за разумную стоимость. Ну а живой мотор от «Жигулей» приобрести вообщем не неувязка. Коробка не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.

Чтоб самодельный компрессор работал, достаточно системы смазки, остывания, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать совместно с ремнем. Выпускные клапана не трогаем, просто проверим плотность. А вот на впуске нужно установить пружины послабее.

Клапана должны свободно подавать воздух в поршни.

Давление нагнетается через свечные колодцы. В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка соединяются воединыжды в рампу, и общий трубопровод подает сжатый воздух в ресивер. Очевидно, емкость должна быть соответственная. Такому компрессору под силу давление в 10-ки атмосфер.

Если вы настроены серьезно и у вас есть старенькый движок от авто, к примеру, от ВАЗ 2108 как в этом видео, то посмотрев детализированную аннотацию по сборке вы можете собрать собственный самодельный компрессор из ДВС.

Результат: Зависимо от потребностей и денежных способностей, вы сможете собрать агрегат хоть какого уровня трудности и производительности. Галлактические технологии не используются, но вопросы безопасности конструкции на первом месте.

Воздушный компрессор нужен каждому автолюбителю, потому что воспользоваться услугами авто сервисов при хоть какой дилемме очень недешево. Для городского автовладельца, живущего в высотном здании, достаточно малогабаритного, переносного электронного насоса для накачивания шин. Если есть свой гараж, компрессорное устройство – уже неотклонимая мера. Аппарат понадобится для подключения пневматического инструмента, для ремонта и окрашивания машины. Полностью может быть сделать компрессор своими руками, что поможет сберечь до 50 % цены производственной установки.

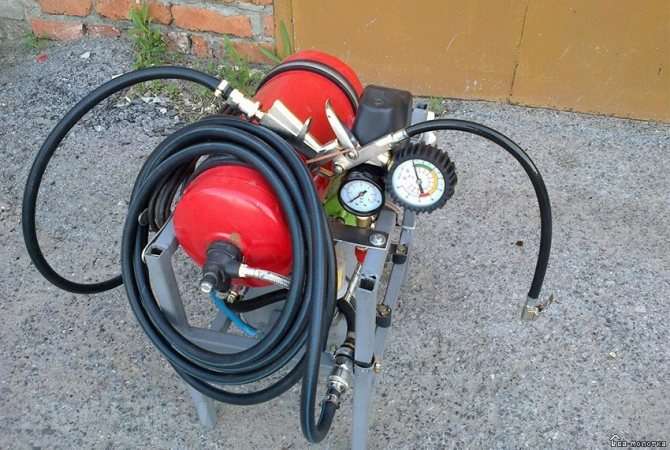

Воздушный компрессор средней мощи

Из газового баллона либо огнетушителя создается воздушный компрессор средней мощи. Для этого соединяют старенькый огнетушитель (баллон) и мощнейший автокомпрессор для подкачки колес. При самостоятельном изготовлении аппарата необходимо соблюдать последующие правила:

• Емкость с механическими повреждениями и коррозийными отложениями нельзя использовать.
• Конструкция должна быть отлично зафиксирована.
• Непременно изготовляется железная обрешетка. Это нужно, если ресивер случаем разорвется.
• Необходимо предугадать припас давления. Если вы планируете наращивать давление до 5 атмосфер, то его крепкость должна составлять от 10 атмосфер.
• Чтоб компрессор автоматом отключался, когда давление достигнет максимума, устанавливают сенсор аварийного отключения. Либо следует установить механический клапан, который по мере надобности сделает аварийный сброс давления.
• Нельзя оставлять на длительное время аппарат с высочайшим давлением, если он применяется в редчайших случаях. Чтоб поддержать плотность, хватит 0,5 атмосфер.

Не стоит третировать техникой безопасности: не забывайте про установку аварийных сенсоров. Перекаченное колесо просто лопнет, а если взорвется металлической баллон, то можно получить томные увечья.

Сделать компрессор своими руками нетрудно. Его конструкция быть может обычный либо сложной, основное — зачем он предназначен и сколько вы готовы издержать средств на его изготовка. Но не следует забывать, что аппарат должен отвечать требованиям технической безопасности.

Многим понятно, что можно собрать компрессор из старенького холодильника, причём в критериях домашней мастерской, без особенных способностей. Но не многим знакома разработка и секреты. Если отлично поразмыслить — воздушный компрессор может понадобиться в любом гараже, в хоть какой мастерской и домашнем хозяйстве. С его помощью можно выкрасить автомобиль, подкачать колёса, запустить хоть какой пневматический инструмент. Даже сдувать пыль — тоже понадобиться. Разглядим версию для покраски.

Как подобрать рациональные характеристики ресивера

Выбор более подходящего ресивера проводится по главным характеристикам. Более принципиальным можно именовать объем, который находится в зависимости от последующих моментов:

1. Производительности установки. В рассматриваемом случае достаточно газового баллона, емкость которого составляет 25 л..
2. Цикличности употребления сжатого воздуха. Этот показатель характеризуется тем, сколько раз приходится включать и выключать установку.

Перед конкретным внедрением газового баллона следует уделить внимание его целостности. Наличие даже малозначительных изъянов определяет то, что устройство не может эксплуатироваться. Проверка проводится методом наполнения емкости водой. Не считая этого, вода позволяет высвободить ее от остатков газа, которые не должны попасть в систему.

» сейчас мы с вами разглядим пошаговую аннотацию как сделать компрессор из газового баллона своими руками.. Каждый мастер в наше время просто должен иметь в собственной мастерской компрессор, поэтому как к нему можно подключить краскопульт, а так же пневматический инструмент который работает за счет подачи сжатого воздуха из резервуара компрессора, ну и просто комфортно использовать пистолет для удаления пыли и продувки деталей.

Чтоб осознать, как работает компрессор нужно непременно изучить его схему.

Потом необходимо неопасно слить остатки газа из баллона и вывернуть вентиль с помощью гаечного либо же газового ключа, как это правильно делать смотрите . Снимаем мотор со старого кондюка. Выкручиваем вентиль. Заполняем баллон водой из шланга. Сверлим отверстия под редуктор и клапана. Отпиливаем выступающие части. Навариваем новый сгон. А так же для удобства передвижения непременно нужно поставит компрессор на колеса. Делаем полку и устанавливаем мотор от кондюка либо холодильника. Окрашиваем с помощью баллончика с краской. Подключаем проводку и соединения.

Вот таковой обычной и экономный компрессор из хлама вышел. Если есть какие либо вопросы то задавайте их в комментах. Всем огромное спасибо за внимание!

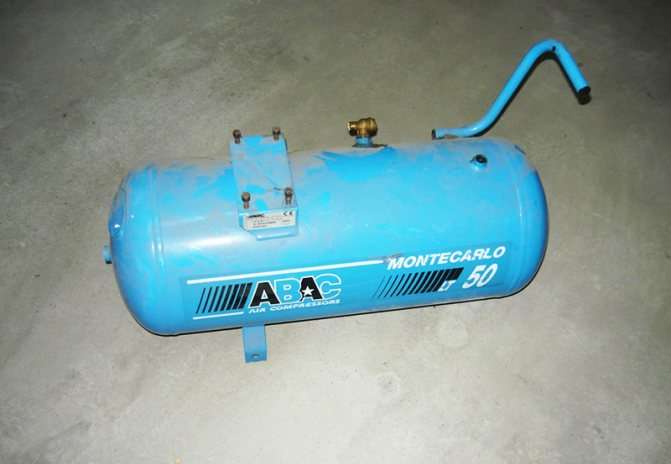

Для увеличения продуктивности работ с внедрением сжатого воздуха в подавляющем большинстве компрессорных агрегатов употребляются ресиверы – резервуары для хранения воздуха под нужным давлением. Зависимо от интенсивности работ могут употребляться ресиверы на 50, 100 л. и даже более.

Приобрести агрегат либо собрать самому?

Потому, имеет смысл сделать компрессор для покраски автомобиля без помощи других. Для этого стоит детально изучить устройство и механизм работы реального, промышленного компрессора. А он схож у всех образцов. В баллоне создаётся высочайшее давление. Способ нагнетания воздуха не принципиален — он быть может механический либо с помощью рук. В случае ручной подачи мы значительно экономим деньги, но где отыскать раба, способного качать безпрерывно воздух. Автоматический процесс освободит от многих недочетов и заморочек. Исключение — замена масла в компрессоре. Только механизм способен беспрерывно подавать струю воздуха в баллон! Теория ординарна, сделать индивидуальную компрессорную станцию своими руками просто и стремительно.

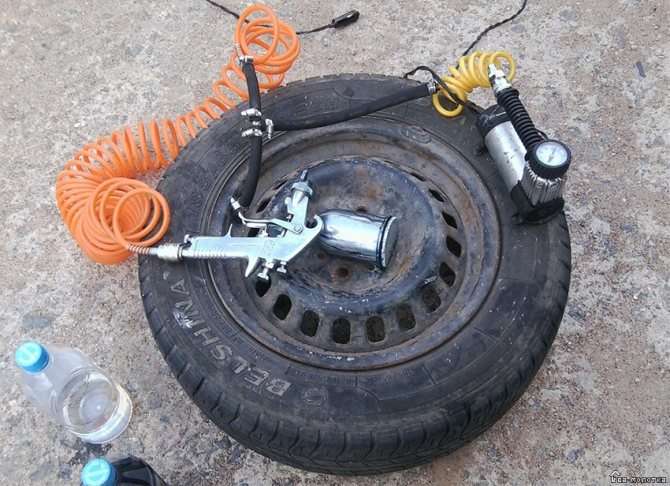

Компрессор из камеры автомобиля

Как сделать установку для нанесения краски из обычной авто камеры? Перечень подходящего материала:

• насос с манометром для функции нагнетателя,
• авто камера для функции ресивера,
• шило,
• набор инструмента для ремонта,
• сосок от авто камеры.

Непростой шаг — создание компрессорной станции. Камеру следует проверить на плотность. Её накачивают. Если есть утечка воздуха — задачка решается склеиванием либо вулканизацией сырой резины. Позже шилом прокалывают отверстие. В него помещаем сосок для равномерного выхода воздушного потока. Вспомогательный штуцер укрепляют вклеиванием. Совладать с этой работой интенсивно поможет ремонтный набор. Позже штуцер присоединяют к краскопульту. Для контроля выхода струи воздуха выворачивают ниппель.

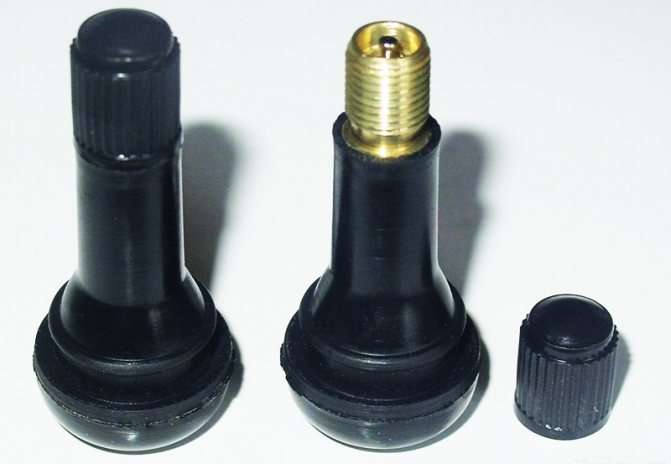

Но броско, что старенькый ниппель не убирают. Он будет делать роль клапана и придерживать избыточное давление. Контрольную проверку величины давления проводят оковём распыления красящего вещества на поверхность металла. Если краска ложится ровненьким слоем, означает — установка работает отлично! Доп контроль величины давления можно проверить манометром. Воздушный поток даже после включения кнопки аэратора должен быть скачкообразным!

Сконструировать домашний компрессор просто. А покраска автомобиля после его использования станет лучше, чем с помощью баллончика. При работе в домашних критериях следует избегать проникания в авто камеру пыли, посторонних тел, воды. Эти вещи могут просочиться в краскопульт и расцветку придётся проводить повторно. При правильной эксплуатации наш агрегат будет трудиться длительное время, а нагнетание воздуха лучше заавтоматизировать.

Мастера нередко подмечали, что самодельный компрессор может служить еще подольше, чем заводской. И независимо — российского либо ввезенного производства. Вещь, собранная своими руками, обладает положительной энергетикой. Её проще чинить и обслуживать — ведь Для вас отлично известны её слабенькие стороны и конструкция.

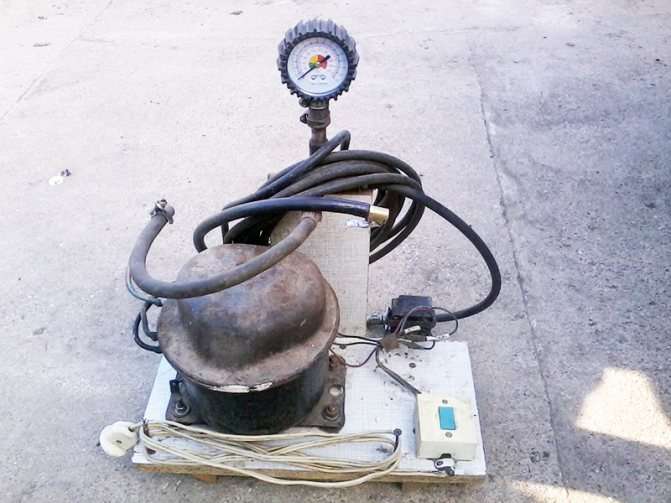

Компрессор из старенького холодильника

Агрегат, сделанный из узлов старого холодильника, не станет уступать в работе компрессорам элитных изготовителей. Для его конструирования будут необходимы:

• манометр,
• преобразователь ржавчины,
• компрессорный ресивер,
• переходники с резьбой,
• реле для высококачественного контроля силы давления потока в нашем компрессоре,
• фильтрующий топливный элемент под бензин,
• масло влагоотделяющий фильтр и его редуктор,
• движок, приводящий в движение установку,
• крестовина с резьбой 3/4 дюйма для водопроводов,
• переключатель на напряжение 220 В,
• герметик,
• двигательное масло марки 10W40,
• трубки из латуни,
• шланг для масла,
• обычный шприц,
• доска потолще,
• краска по металлу,
• фильтрующий элемент системы питания для дизельного мотора,
• мебельные колёсики,
• надфиль,
• шпильки, гаечки, шайбы,
• фум лента,
• авто хомутики.

В качестве мотора может понадобиться компрессорная установка от раритетного совкового холодильника. Компрессор из холодильника на нашем примере — самое среднее решение. Он имеет одно хорошее преимущество — реле запуска компрессора! Очень старенькие русские модели имеют преимущество перед зарубежными соперниками. Они способны нагнетать очень высочайшее давление. При сборке требуется кропотливо удалить ржавчину из исполнительного блока.

Преобразователь ржавчины сумеет выполнить доброкачественную обработку компрессора и не допустить предстоящего окисления. Это сразу подготовит корпус рабочего мотора к покраске. Потом перебегают к смене масла. Ясное дело, что старенькый холодильник если и подвергался техническому обслуживанию, то очень издавна. Это касается и подмене в нём масла. Но у схожей ситуации есть и оправдание — система полностью на сто процентов находится в изоляции от среды. Подойдёт полусинтетическое масло. Это современное смазочное вещество по своим свойствам не ужаснее масла для компрессоров. Оно замечательно управится с задачей — в нём много высококачественных и действующих присадок. На корпусе компрессора находим 3 трубочки: две из них являются открытыми, оставшаяся герметично запаяна. Подаём на компрессорную установку питание и определяем нрав и направление перемещения воздушного потока. Лучше сразу записать либо пометить втягивающий и выпускающий воздуховод.

Ресивер

Как сделать ресивер? Отлично использовать баллон от обычного огнетушителя. Он отлично выдерживает огромное давление и у него есть неплохой припас прочности. Баллон — хороший выход для подвесного технологического оборудования. За базу можно взять огнетушитель марки ОУ-10 с объёмом 9,99 литра. Он способен выдержать давление до 16 МПа. Откручиваем у нашей заготовки запорно-пусковой механизм и вкручиваем переходник. Если найдём коррозию, то свирепо удалим её. Убрать внутреннюю ржавчину трудно, для этого заливаем преобразователь ржавчины в ёмкость баллона и болтаем содержимое. После окончания прочистки вкручивают крестовину для водопровода.

Доска из дерева будет являться неплохой основой для крепления мотора и корпуса огнетушителя. На одной полосы лучше расположить все рабочие детальки и узлы. На роль крепежа пойдут резьбовые шпильки, их нужно продевать в приобретенные сверлением дырочки. Потребуются гайки и шайбочки. После берут ресивер и располагают его вертикально. Пригодятся 3 листа фанеры. Один лист — для сквозного отверстия под баллон. Оставшиеся 2 листа скрепляются шурупами к главной доске и приклеиваются к тому листу, что держит ресивер. В базе из дерева делают выемку для дна ресивера. Для перемещения агрегата крепим мебельные колёсики.

Систему следует защитить от пыли при помощи бензинового фильтра для грубой чистки горючего. Он станет делать роль воздухопоглотителя. Понадобится шланг из резины и входная трубочка от нагнетателя. На входе давление воздуха очень низкое, хомуты не понадобятся. На выходе монтируют масло влагоотделитель для блокировки капель жидкости. Подойдёт фильтрующий элемент системы питания (говоря ординарными словами — фильтр). Необходимы будут хомуты для автомобиля. Масло влагоотделитель соединяют с входом редуктора, а выход вкручивается в уже заготовленную нами крестовину с левой стороны. С правой стороны вкручивается манометр для контроля величины давления. А сверху крестовины вкручиваем реле для регулировки.

Регулировка силы давления в системе

Регулировочное реле позволяет ставить подходящий спектр либо предел ресиверного давления. А в требуемый момент прерывать цепь питания нагнетателя системы. В виде исполняющего агрегата рекомендуют использовать РДМ-5. С его помощью компрессор будет запускаться при понижении давления воздуха в резервуаре ниже требуемой величины и отключаться, если характеристики будут выше допустимых. Требуемую величину воздушного потока настраивают на реле при помощи пары пружинок. Задачка большой пружины — делать слабенькое давление. А малая пружинка позволяет регулировать верхний предел и устанавливать конечную границу выключения всей установки компрессора. РДМ-5 проектировалась для линий водопровода. Реально — это обычной двухконтактный отключатель. На данном примере — один контакт нужен для коммутации с нулём сети, другой нужен для коммутации с нагнетателем. Сетевая фаза проводится через переключатель для подсоединения ко второму входу установки компрессора. Переключатель поможет оперативно отсоединять систему от энергоснабжения. Все электронные контакты отлично пропаивают. Позже компрессорную установку выкрашивают и тестируют. Во время тестового запуска инспектируют работу реле и плотность системы. Пробный запуск дозволит найти величину рационального давления для окрашивания равномерным слоем. Для обеспечения высококачественной и длительной работы компрессора требуется устраивать ТО. Принципиальное мероприятие при всем этом — замена масла.

Если Вы всё же отважились приобрести воздушный компрессор промышленного производства — изучите его характеристики и способности. Предпочтение отдавайте отлично известным фирмам.

Не непременно брать компрессор для покрасочных работ либо подкачки колёс — вы сможете сделать его своими руками из бывших в употреблении деталей и узлов, снятых со старенькой техники. Мы поведаем для вас о конструкциях, которые собираются из подручных материалов.

Для того чтоб смастерить компрессор из деталей и узлов бывших в употреблении, необходимо отлично приготовиться: изучить схему, отыскать в хозяйстве либо докупить некие детали. Разглядим несколько вероятных вариантов для самостоятельного конструирования воздушного компрессора.

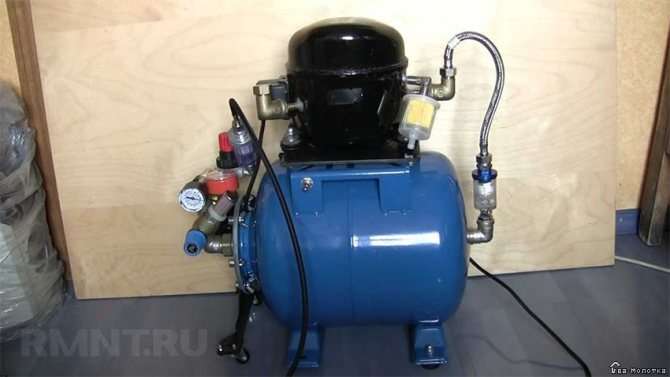

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает фактически бесшумно. Разглядим схему будущей конструкции и составим перечень нужных узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Нужные детали, материалы и инструменты

В качестве главных частей берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет применен в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно выискать в мастерских по ремонту либо в пт приёма металла. Огнетушитель можно приобрести на вторичном рынке либо привлечь к поискам знакомых, на работе у каких могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть неопасно опорожнён.

Воздушный компрессор из огнетушителя либо газового баллона

Рассматривая как сделать воздушный компрессор своими руками варианты следует учесть, что схожая конструкция представлена сочетанием мотора и емкости, выступающего в качестве ресивера. При всем этом есть возможность использовать газовый баллон либо огнетушитель. Создаваемый компрессор из газового баллона своими руками характеризуется последующими особенностями:

1. Движок можно взять от старенького кондюка либо холодильника. Они используются для конкретного нагнетания воздушной массы.
2. Баллон газовый выступает в качестве резервуара для хранения сжатого воздуха.
3. На выходе проводится установка редуктора с манометром для измерения показателя давления в системе.
4. Если создается краскопульт, то на выходе размещается штуцер, через который подключается продувочный пистолет. Этот элемент быть может заменен на хоть какой другой, все находится в зависимости от намеченной цели. Подсоединение проводится при применении специального шланга, который рассчитан на сильный износ и эксплуатацию в томных критериях.

В целом можно сказать, что схожая конструкция достаточно ординарна в выполнении и характеризуется высочайшими эксплуатационными чертами. При всем этом ее сделать довольно легко, зачем требуются определенные материалы и инструменты.

Воздушный компрессор из автодеталей

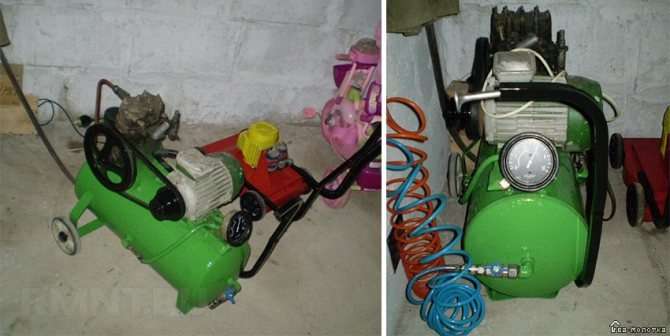

Принципно другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и раздельно стоящего мотора. Это более массивное оборудование, которое может употребляться и для подключения пневмоинструмента. Очень гулкий агрегат.

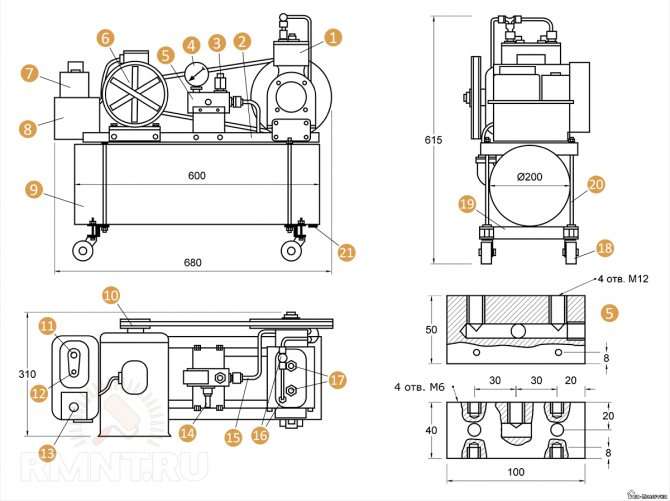

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка запуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона либо глушителя КрАЗ); 10 — передача клиноременная (понижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для короткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки дюралевые ? 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

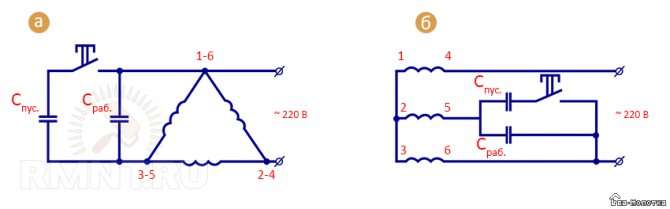

Подключение трёхфазного мотора в однофазовую сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы можете поглядеть на видео.

Компрессоры с внедрением в качестве ресиверов всяких ненадобных вещей

Если при выборе компрессоров и моторов народные умельцы тормознули на узлах от холодильников и машин, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукою есть ресивер от КрАЗ, можно получить агрегат с наименьшими трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

Если вы владелец ненадобного оборудования для подводного погружения, сможете и его использовать в работе.

Ресивер из баллонов акваланга (шаг монтажа — без конденсаторной батареи)

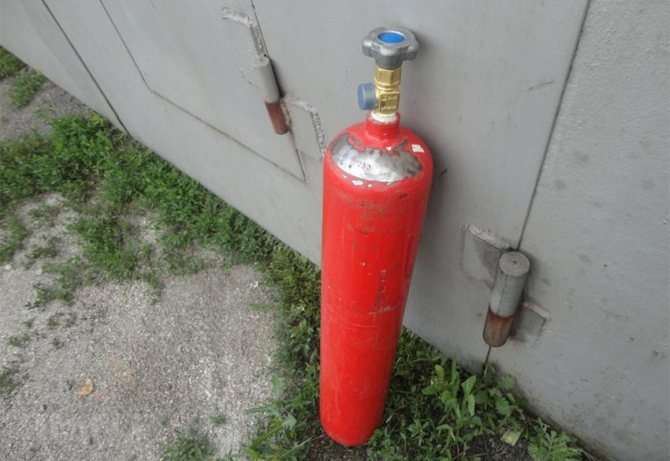

Практически у каждого дачника с плитой на газовых баллонах найдутся эти ненадобные ёмкости.

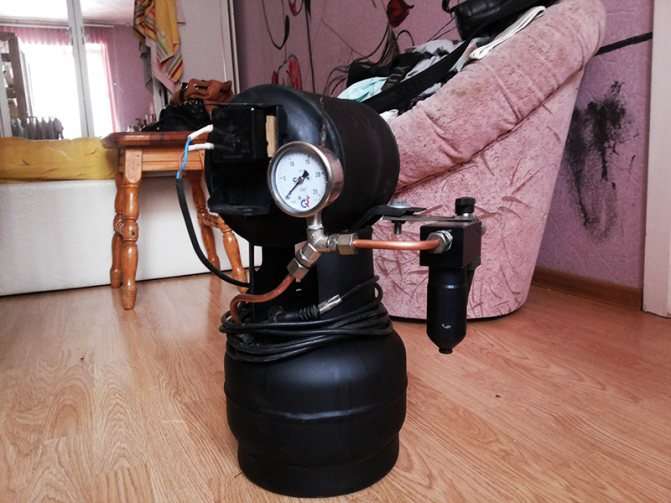

Компрессоры с ресиверами из газового баллона

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не надо его выкидывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — дешевая покупка, если даже он новый.

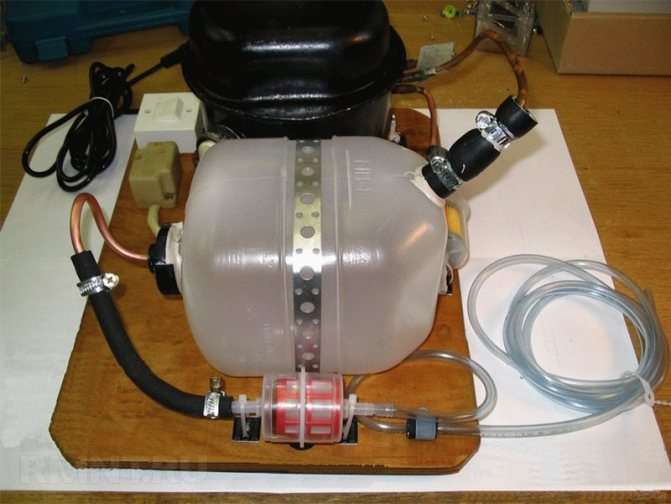

Ресивер — расширительный бачок от автомобиля ВАЗ

Последующая мысль для установщиков кондюков, у каких остались фреоновые баллоны и детали сплит-систем.

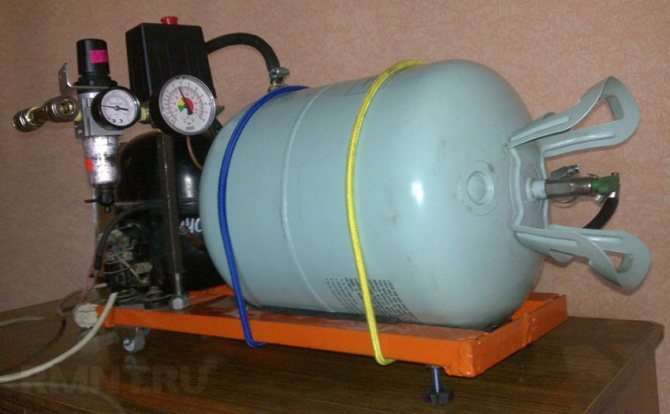

Фреоновый баллон в качестве ресивера

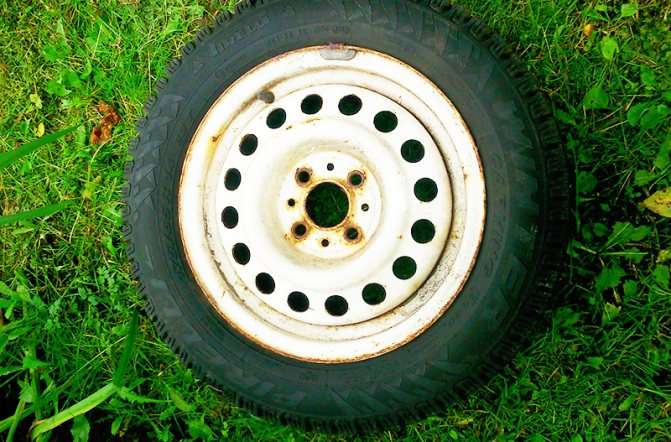

Ещё один жизнестойкий ресивер вышел из авто бескамерного колеса. Очень экономная, хотя и не очень производительная модель.

Ресивер из колеса

Об этом опыте предлагаем для вас поглядеть видео от создателя конструкции.

Зачем нужен ресивер в компрессоре?

Ресивер для компрессора делает несколько принципиальных функций:

1. Выравнивает давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неминуемы, так как единичный цикл деяния хоть какого компрессора подразумевает фазу всасывания и фазу нагнетания воздуха).
2. Обеспечивают подачу сжатого воздуха в течение некого времени при появившихся перебоях в работе компрессора, либо при подсоединении к нему доп потребителя.
3. Чистку воздуха от накапливающегося конденсата, так как завышенная влажность воздуха, которая увеличивается с ростом его давления, приводит к насыщенной коррозии железных деталей компрессора.
4. Накапливание сжатого воздуха в ресивере для компрессора приводит к следующему понижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и понижает уровень нагрузок на основание стационарных агрегатов.

При выполнении работ, связанных с получением сжатого воздуха в особо огромных количествах, штатного ресивера возможно окажется недостаточно. К примеру, при пескоструйной обработке поверхностей с большой площадью, чтоб не получать более мощнейший компрессор, нередко используют доп ресивер.

Наличие ресивера, не считая того, позволяет использовать компрессор временами, т. е., понизить потребление им электронной энергии.

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров употребляются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к главному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.

Ёмкость производится металлической, из коррозионно устойчивых сталей типа 10ХСНД либо 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощи, ресиверы могут быть пластмассовыми либо даже из прочной резины.

Сборка ресиверов быть может горизонтальной либо вертикальной. 1-ая применяется в передвижных агрегатах, 2-ая – в стационарных. Любая разновидность имеет свои достоинства и недочеты. А именно, в вертикальных ресиверах проще создавать отвод конденсата, зато ресиверы горизонтального выполнения более малогабаритны и требуют трубопроводов наименьшей длины.
