Дровокол из маховика и двигателя от стиралки

Назначение и принцип деяния устройства

Дровоколы употребляются не только лишь в бытовых критериях, да и на промышленном уровне. Представлены они гидравлическими прессами, конусными либо винтообразными приспособлениями. Рабочий принцип каждого из видов оборудования находится в зависимости от вида ножика и варианта его деяния.

Гидравлический

Таковой тип конструкции отличается легкостью использования и существенными эксплуатационными чертами. Основным достоинством агрегата считается плавность при работе, сочетающаяся с достойным уровнем продуктивности и наименьшими рисками возможных отказов. Конструктивно устройство состоит из базы, рабочей цилиндрической части, упрямого механизма, ножика, бачка для масла, насоса, распределителя давления, бензинового либо электронного мотора от стирального оборудования.

В данном виде оборудования энергия через гидравлический цилиндр передается к штоку, приводя в действие упор. Плавным движением лезвие ножика заходит в древесную породу и раскалывает чурку на части. Если мощи оказывается недостаточно, цилиндр останавливается, насос начинает делать холостые вращения, предотвращая выход из строя всего оборудования.

Конусное либо винтообразное устройство

Сборка выполнена при помощи болтов и гаек, установка отличается надежностью и хорошим показателем мощи. Соответствующая особенность – крепление скользящего упрямого элемента на станине, расположенной горизонтально. Движение производится средством шарнирной шпильки с электронным движком. Раскол производится конусом, а не лезвием ножика.

Достоинством можно именовать простоту устройства, легкость в обслуживании, длительный эксплуатационный период. Но движок обязан иметь достаточную мощность.

По типам приводов такие колуны могут быть электронными либо бензиновыми, употребляться в быту и в промышленной сфере.

Как без помощи других сделать винтообразной дровокол

Основная неувязка при изготовлении состоит в том, что приходится длительно находить подходящий по размерам конус. Приобрести его можно в спец магазине либо сделать своими руками, используя железную заготовку.

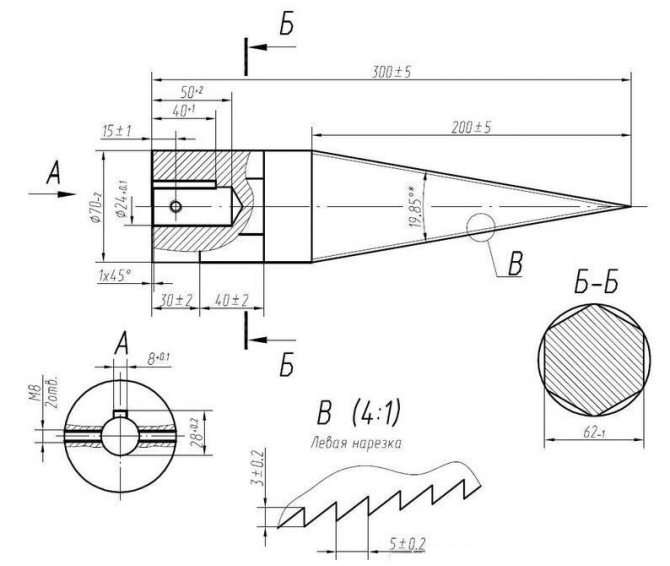

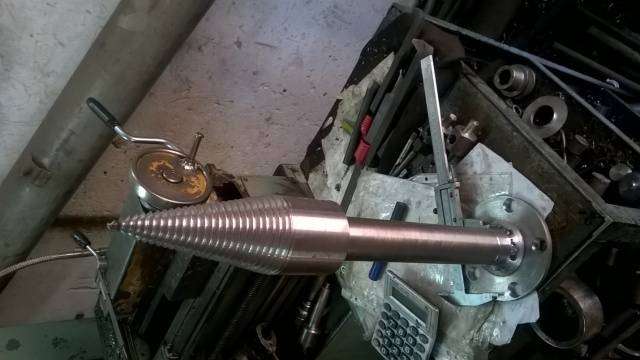

Чтоб выточить конус, нужно:

• насадить железную болванку на шкив электронного мотора;
• во время свободного вращения с заготовки снять излишний объем металла;
• по поверхности болванки устроить упрямую резьбу с левым направлением.

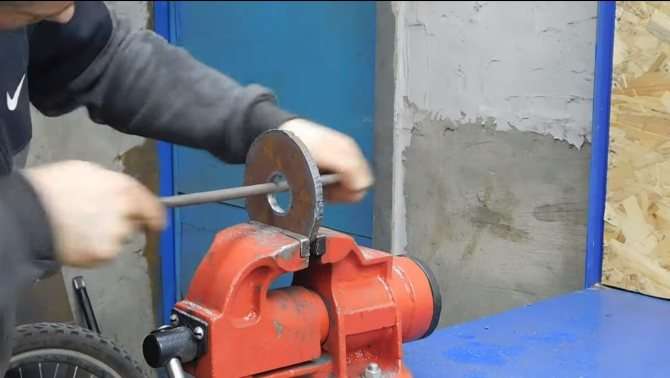

Заключительным сборочным шагом считается насадка самореза на за ранее приготовленный вал, фиксация штифтом. После чего с обратного конца вала надеваем фланец, в оснащении которого имеется мотоциклетная звездочка.

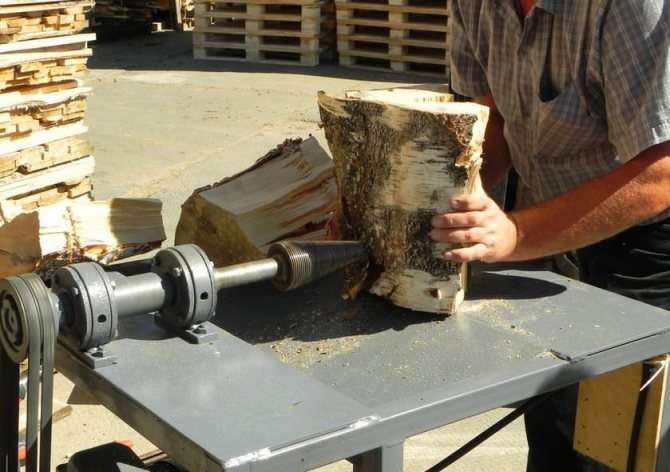

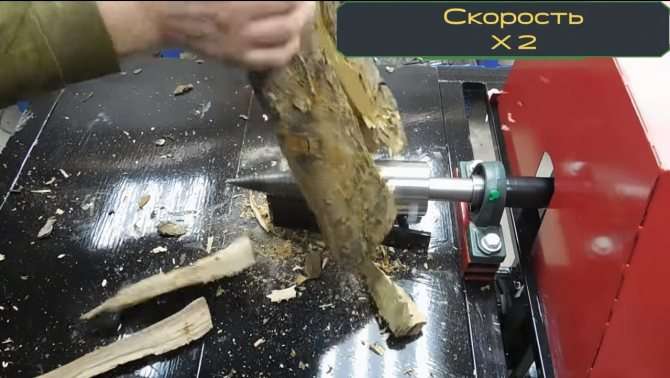

Делаем дровокол с движком от стиральной машины

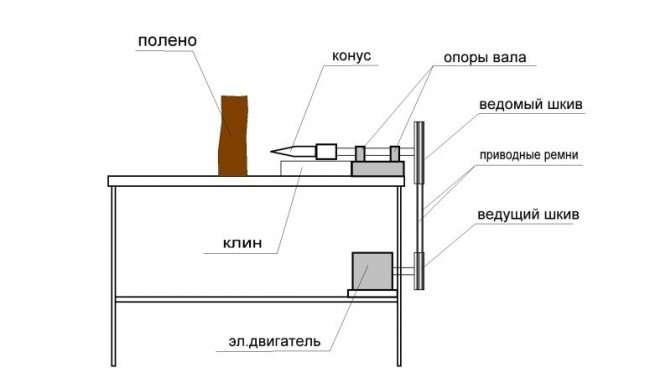

За ранее составляется чертеж грядущего устройства, в каком учитывается принципная особенность винтообразной конструкции, заключающаяся в расположении древесной породы по отношению к конусу. Обращаем внимание, что заготовка должна устанавливаться строго вертикально.

Неувязка в том, что, если часть бревна оказывается под конусом, он ломается, либо вал гнется. Чтоб предупредить схожую ситуацию и исключить попадание дров под конус, большая часть юзеров устанавливают особый киль, сохраняющий целостность вала. Такое приспособление гарантирует, что полено не затянет под конус, и предутверждает прокручивания вала в момент заклинивания. Отметим, что это помогает обойти оператору травмирования.

Не считая того, что киль защищает рабочую часть конуса, на него возлагается доп задачка. Когда наконечник конуса упирается в жесткий слой древесной породы, то чурку не прижмет к столу. Но тут нужно сберегать руки, чтоб они не попали меж винтом и килем.

И все таки, данный элемент рекомендуется установить, чтоб сохранить целостность конуса.

Неважно какая установка базируется на каркасном основании, по которому производится установка. Станину сваривают из профиля либо делают из железного листа. Примерные ее размеры – 2 на 4 либо 3 на 5 см. Площадка делится на две зоны – силовую и рабочую.

Силовая часть создана для подия под электронный движок от стиральной техники. Он и станина представляют собой одно целое, так как на данный элемент основания приходится главное воздействие нагрузочного нрава.

В данной зоне размещается блок, отвечающий за управление движком, снятым со старенькой стиральной машины. Вся электронная часть размещается на диэлектрической пластинке. Если есть возможность, ее следует упрятать в корпус из пластмассового материала.

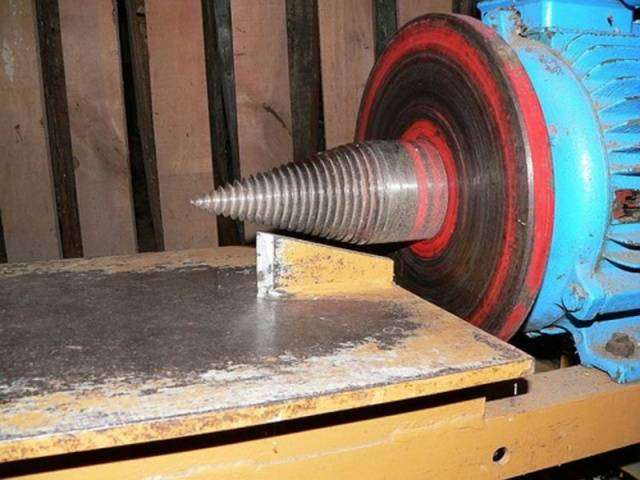

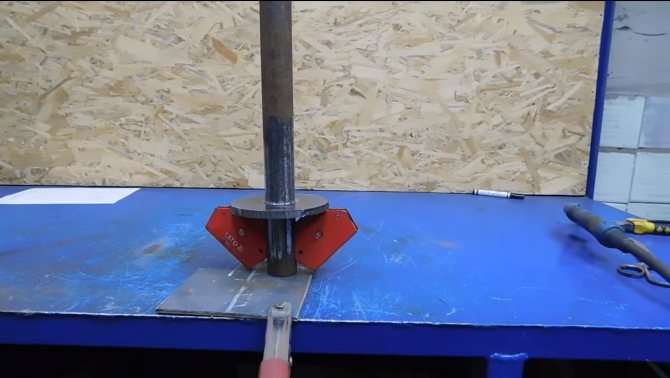

Рабочей зоной служит железный стол шириной в два – три мм. Для разделения 2-ух зон используют постамент, на котором крепится вал конуса. Отметим, что на сам вал конус не крепится. Даже при жестком соединении вал обязан иметь свою опору из подшипников. Ее можно взять от подвески кардана тс с задним приводом и агрессивно приварить к станине.

Чтоб демпфировать рабочие рывки и аккумулировать припас момента кручения, вал рекомендуется оснастить маховиком, зачем разрешается использовать одноименную деталь от автомобиля, подходящую по поперечнику.

Силовую зону рекомендуется защитить кожухом, зачем к станине наваривают пару профильных дуг. В нижней части устраиваются надежные ножки, высота которых не должна превосходить 20 см. Рекомендованная высота стола – по уровню вашего пояса, чтоб во время работы спина оставалась в выпрямленном положении. Но тут есть один недочет – большие заготовки высоко подымать над уровнем пола проблемно. Из-за этого многие мастера изготавливают дровокол очень низковато.

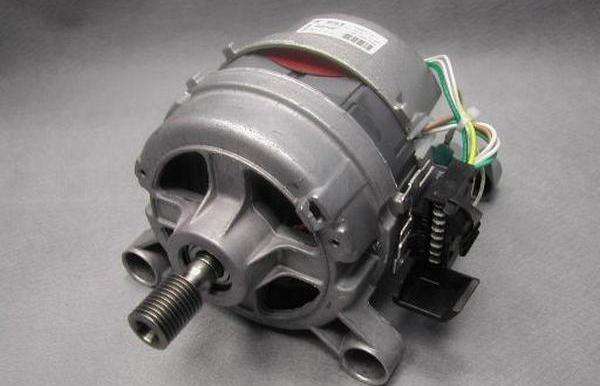

Сейчас поглядим, как выполнить подключение электронного мотора, снятого со стиральной машины. Отметим, что, невзирая на модель и марку машины, электронная схема движков идентична, но малозначительные отличия все таки имеются.

Обычно, от старенькых машин используют три вида движков – коллекторный, асинхронный и с электрическим управлением (в комплекте с управляющим модулем).

В большинстве случаев используют асинхронный вариант, методы подключения которого разглядим подробней.

На старенькых движках этого типа на запуск имеется отдельная обмотка. Для определения подходящей обмотки тестером проверяем сопротивление, которое на пусковой должно очутиться выше. Чтоб выполнить пуск мотора, нажимается пусковая кнопка, а выключение производится разрывом цепи, по которой подается напряжение. Чтоб поменять направление вращения, точки подсоединения обмотки запуска изменяются местами.

Нынешний асинхронный движок от стирального агрегата приводится в работу проще, зачем пригодится обыденный бытовой автомат. Соединение производится поочередно, перемычкой через две обмотки.

Как сделать станок для колки дров: чертежи, аннотации

Весь механизм должен опираться на раму либо станину, которую необходимо сделать. Для вас пригодится:

• Железный уголок размером 4,5 м на 4 см.
• Железный лист размерами 90 на 45 см.
• Подвес кардана ВАЗ 2102, 03 – 07. Либо можно отыскать другую подходящую деталь.

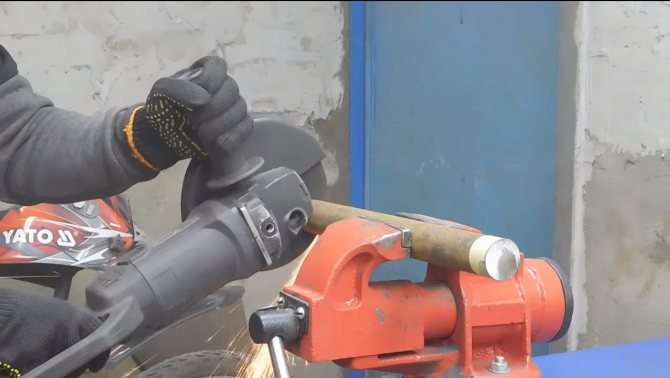

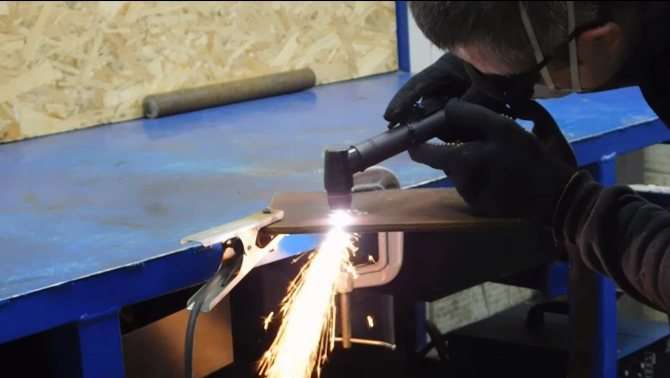

1. При помощи болгарки необходимо порезать уголок на такие части: два по 140 см, четыре по 20 см, один 45 см.
2. Сварите конструкцию по форме буковкы «П» из 2-ух уголков по 140 см и 1-го 45 см.
3. Отступите от высшей части 90 см и приварите кардан. Меж элементом кардана и соединением (кусочек 45 см) уложите железный лист и приварите.
4. Из оставшихся 4 частей по 20 см сделайте ножки. Для удобства перемещения установите колеса.

Площадка станины делится на две части – рабочую и силовую. На силовой стороне устанавливается движок и остальная электроника. Рабочая часть – это стол из железного листа.

Сборка конструкции

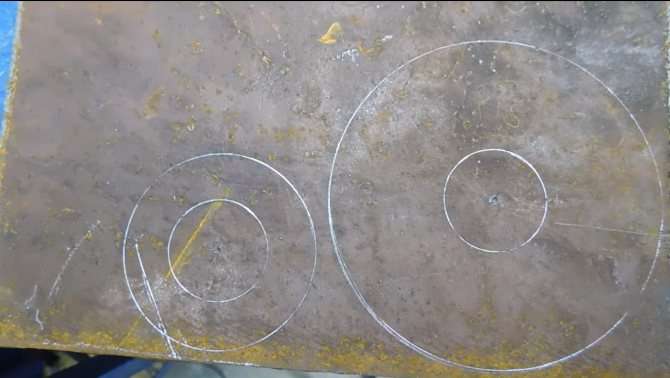

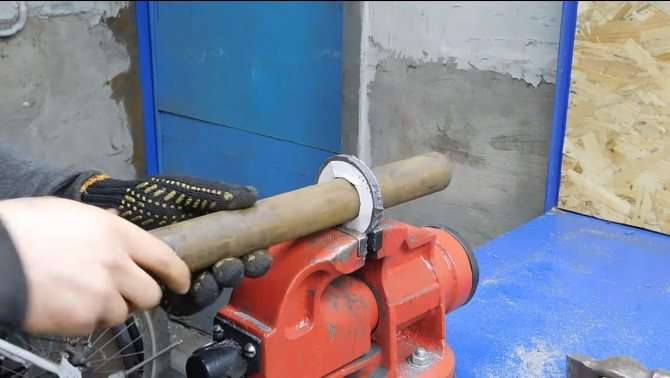

На подвесе установите вал и наденьте на одну сторону большой шкив. Рекомендуется во время запрессовки подогреть вал паяльничком – для надежной установки шкивов.

Дальше поступите так:

• На вал мотора наденьте малый шкив. Расположите и закрепите мотор под подвесом. Так как конструкция будет очень вибрировать, его необходимо крепко зафиксировать.
• Малый и большой шкив соединяются воединыжды ремнем.
• На другой конец вала наденьте подшипники и зафиксируйте их винтами на железной столешнице.

Читать также: Как сделать самому токарный станок по металлу

До того как устанавливать конусную часть, необходимо подключить и проверить мотор. Лучше выбирать асинхронный движок, но можно и коллекторный. На схеме ниже показано, как правильно подключить асинхронный электромотор старенького эталона:

По последующей схеме подключаются более нынешние движки:

Для прямого вращения мотора следуйте схеме ниже:

Если для вас необходимо, чтоб движок крутился в оборотную сторону, тогда поменяйте местами провода, как показано на рисунке:

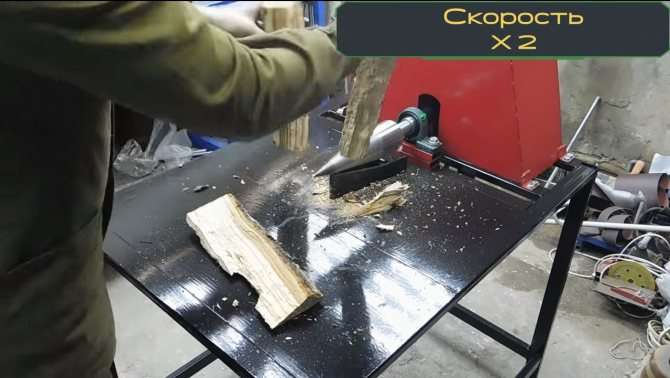

После подключения мотора к сети вы сможете убедиться, как отменно работает самодельный дровокол. Если все нормально, можно установить конус и приступить к работе.

Направьте внимание! При подаче бревна на конус ставьте его вертикально, по другому при горизонтальном движении части древесной породы могут застрять в механизме, что приведет к заклиниванию.

Таким нехитрым методом можно приспособить старенькие детали стиральной машины и сконструировать полезную технику. Сейчас заготовка дров на зиму не будет для вас в тягость. Основное – соблюдайте технику безопасности.

Естественно, мы все живем в 21 веке, когда фактически всюду проведено газовое центральное отопление либо есть электронный котел. Но далековато не до всех уголков нашей обширной страны докатилась цивилизация, в особенности это касается отдаленных регионов и сельской местности. Далековато не во всех деревнях и селениях есть центральное отопление, но зима бывает и там.

Людям не остается ничего другого, не считая как колоть дрова и топить печь без помощи других. Точно – это решение ситуации, только вот рубить дрова – не самое приятное и интересное занятие, в особенности в прохладное время года. Техника и прогресс позаботился и об этом, придумана такая нужная вещь как дровокол. В общем-то, его можно приобрести, а для тех, кто не вожделеет растрачивать средства попусту, мы поведаем, как можно сделать дровокол с движком из стиральной машины.

Варианты производства других моделей

Разглядим несколько примеров.

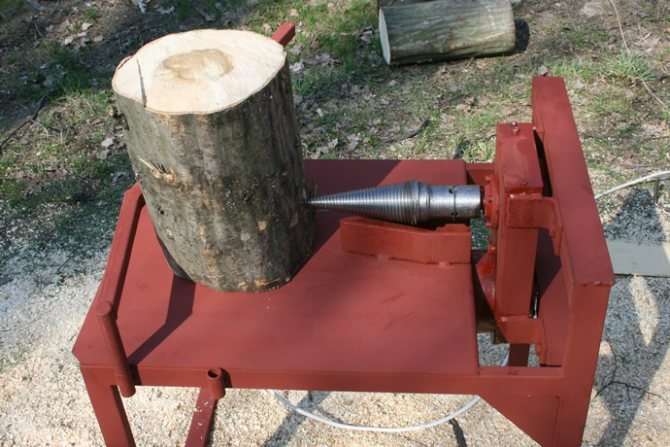

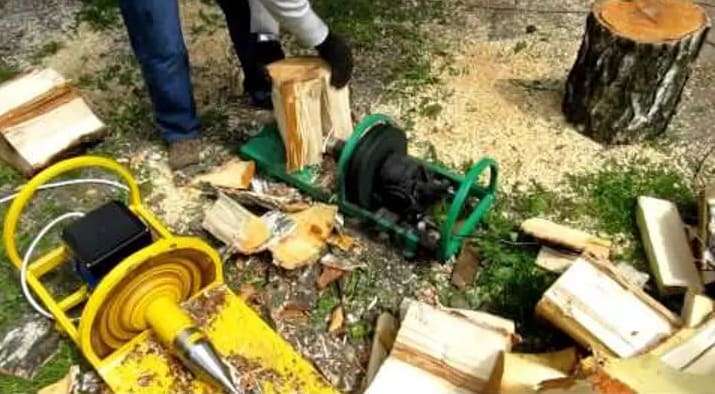

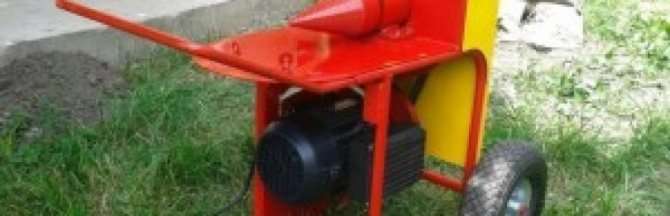

Конусный дровокол

Простая конструкция с конусом. Состоит из домкратной части, конуса и рамы в форме буковкы «П». Бревно закладывается меж конусом и штоком, за счет поступательного движения производится раскол.

Оснастка устанавливается на вал либо редуктор, крутящийся медлительно. Древесная порода ввинчивается на конус и разваливается на части. К огорчению, таким оборудованием нереально колоть дуб либо березу, эталоны с завышенной волокнистостью. Еще есть один недочет – конусная оснастка отличается сложностью выполнения.

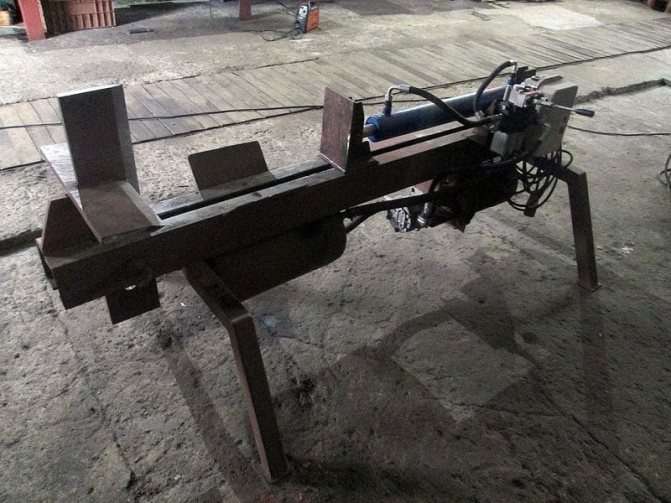

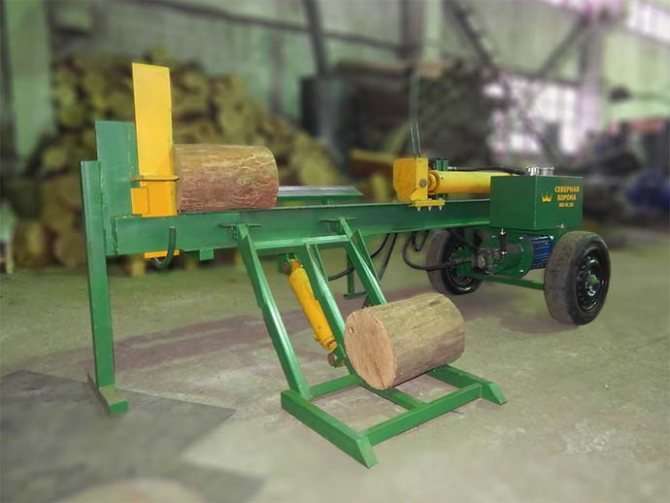

Гидравлическое устройство

Состоит из гидроцилиндра с толкателем, насоса и частей управления. Рама делается из железного уголка, профильных труб, швеллера. Можно при проектировании предугадать установку рамы на колесную базу. Электронный движок от стиральной машины не применяется, вся работа по расколу производится гидравлическим домкратом. Режущий элемент представляется металлической полосой шириной в три сантиметра, которая затачивается клином. Режущая часть по направляющим крепится 3-мя болтами.

Механическое устройство для колки дров

Его именуют колуном на пружинках. Делается просто, воспользоваться им комфортно. Установка осуществляется по последующей технологии:

1. бетонируется вертикальная стойка;
2. горизонтально навешивается опора с шарнирным элементом сверху и амортизаторным устройством снизу;
3. на свободном участке фиксируется маленькая стойка с оснасткой;
4. устанавливается рабочая колодка.

Основное преимущество состоит в отсутствии внедрения мотора от старенькой стиральной машины, но сразу с этим механическое приспособление обладает низкой производительностью, ну и от работника потребуются большая физическая сила.

Сборка дровокола

Смастерить дровокол своими руками можно достаточно стремительно. Благодаря такому устройству можно запамятовать об изнурительной работе по колке дров. Начинать работу следует с выполнения крепкой станины. Для этого с помощью болгарки нужно порезать уголок:

• 2 части – по 1,4 м;
• 4 части – по 20 см;
• один кусочек – 45 см.

После чего нужно уложить 2 части по 1,4 на пол параллельно. Их нужно расположить на расстоянии 45 см. Концы длинноватых уголков свариваются буковкой «П». Потом следует отойти от сварного соединения 90 см и приварить меж уголками деталь карданного подвеса. Потом укладывается и приваривается металлической лист.

Читать так же: Электротяпка Gloria Brill Gardenboy Plus

Остается сделать ножки. Их располагают по бокам станины. Потом к ним приделываются колеса. После чего можно заняться редуктором. В элемент подвеса следует воткнуть вал. На него надеваются шкивы.

Более ответственным является последующий шаг. Потом малый шкив надевается на вал мотора. Закреплять мотор нужно таким образом, чтоб он был установлен очень накрепко. Это обосновано тем, что в процессе работы вибрация дровокола неминуема. Шкивы соединяются с помощью ремня. На свободный конец вала следует надеть «ушастые» подшипники. И накрепко прикручивают к железному листу.

После чего движок подсоединяют к автомату. К нему потом можно подключить сетевой провод. Как эта работа будет выполнена, следует проверить, как мотор работает в паре с редуктором. Если заклиниваний и проскальзываний не увидено, можно устанавливать конус.

Винтообразной дровокол является хорошим ассистентом в хозяйстве. Он сберегает время и силы. При его использовании можно запамятовать о тяжеленной работе по заготовке дров. Чтоб не запутаться во время сборки, можно нарисовать примерную схему конструкции.
