Электрогенератор своими руками: делаем простые и эффективные модели в домашних условиях

Отсутствие способности воспользоваться электричеством, отдыхая на природе, и проблемы с подачей электричества в почти всех домах приносят неудобства в нашу жизнь. Для решения этих проблем употребляются доп источники электропитания, малогабаритный электронный генератор.

Наверняка многие думали, как сделать электрогенератор в домашних критериях. Сделать такое устройство самому полностью реально

Плюсы и недочеты самодельных аппаратов

Непременно не малым плюсом является их цена. Сборка генератора электронного тока дома еще прибыльнее, чем брать в магазине. Идеи как сделать электрогенератор своими руками можно отыскать на просторах веба.

Еще одним плюсом будет познание конструкции и механизма работы. Эти познания понадобятся при желании модернизировать и сделать лучше производительность аппарата.

Главными минусами такового устройства являются низкая производительность и низкая электробезопасность. Маленький показатель производительности может на сто процентов удовлетворить малые требования.

К огорчению, качество сборки может серьезно воздействовать на безопасность устройства. Некорректно собранный агрегат способен причинить вред здоровью либо стать предпосылкой пожара.

Как сделать генератор своим руками?

1-ый шаг – настройка всего оборудования таким образом, чтоб скорость вращения превосходила скорость оборотов электродвигателя. Измерив величину вращения мотора, прибавьте еще 10%. Вы получите скорость, с которой должен работать электрогенератор.

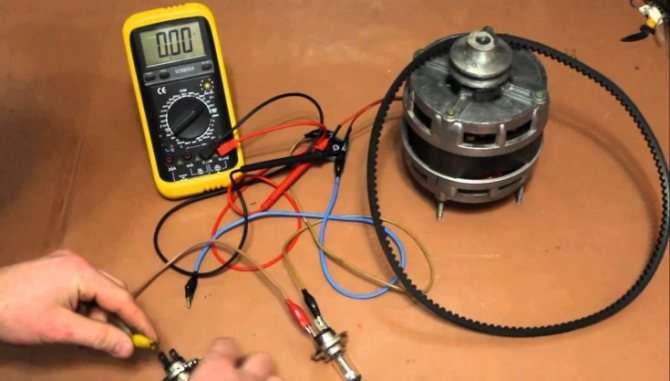

Шаг 2-ой – переделка генератора под себя с помощью конденсаторов. Чрезвычайно значимо правильно найти требуемую ёмкость.

3-ий шаг – установка конденсаторов. Тут нужно строго следовать расчёту. Не считая того, необходимо убедиться в качестве изоляции. Вот и всё – сборка генератора завершена.

Особенности работы

Благодаря электрической индукции снутри устройства вырабатывается ток. Оно состоит из 2-ух частей: статор и ротор. Статор – это недвижная часть агрегата, в ней размещены катушки для возбуждения электрического поля. Ротор – это мобильная часть агрегата, на равном расстоянии от середины размещены магниты, которые снимают электрическое поле со статора. Тем осуществляя вращение.

Бывают синхронные и асинхронные генераторы. Огромным спросом у умельцев пользуется асинхронные аппараты. У них обычная конструкция, что позволяет сделать их самим.

Более низкие утраты коэффициента полезного деяния. Они меньше подвержены поломкам, потому что асинхронные агрегаты более устойчивы к большим скачкам напряжения. У них более длинный срок службы и меньше нагревается корпус.

Механизм работы

Электрическая индукция лежит в базе механизма работы электрогенератора.

Создаётся искусственное магнитное поле. Через него проходит проводник, создающий импульс. Импульс тем временем становится неизменным током.

В самом генераторе есть движок, который способен к выработке электричества через сгорание горючего определённого вида. Это быть может дизельное горючее, бензин, газ.

В это время горючее, попадающее в место сгорания, производит газ в процессе горения. А газ принуждает крутиться коленчатый вал. Он в свою очередь даёт импульс ведомому валу. Последний предоставляет энергию на выходе в определённых количествах.

Электрогенераторы в собственной базе имеют два неотклонимых механизма — ротор и статор. Их наличие от горючего и мощи не зависит.

Ротор нужен, чтоб сделать то самое электрическое поле. В его базе лежат магниты, которые находятся на схожем расстоянии от сердечника.

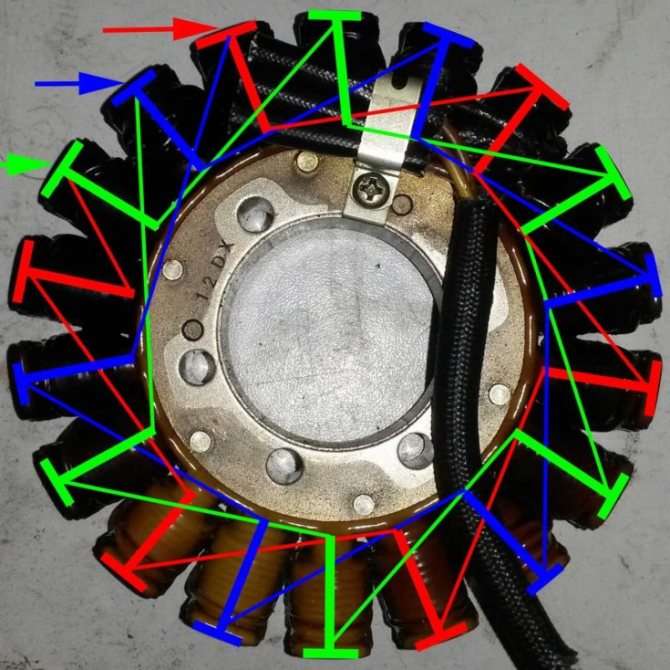

Статор не двигается. Это позволяет заставлять ротор двигаться, пока статор регулирует электрическое поле. Достигается из-за железных блоков в его устройстве.

Последовательность сборки электрогенератора

Из выше приведенных резонов следует, что в домашних критериях легче собрать асинхронный электрогенератор. Рабочее место следует оборудовать материалами и аннотацией для производства электрогенератора.

Пригодятся источник энергии, движок, статор и ротор (наименее накладными по времени будут готовые варианты), различные электронные провода и приспособления для крепления, трансформатор тока, оборудование для контроля работы.

После сборки всех нужных материалов, приступают в расчету мощи агрегата. Сделав нужные замеры, по мере надобности подбирают надлежащие конденсаторы, если это необходимо.

При сборке аппарата необходимо уделить пристальное внимание заземлению и изоляции всех соединений.

Порядок сборки агрегата

Для начала следует оборудовать рабочее место необходимыми материалами и инструментами. Рабочее место должно соответствовать правилам техники безопасности при работе с электрическими приборами. Из инструментов пригодится всё, что связано с электрическим оборудованием и техобслуживанием машин. На самом деле, отлично снаряженный гараж полностью годится для сотворения собственного генератора. Вот что пригодится из главных деталей:

• Источник энергии. Тут выбор большой: от ветряной мельницы до солнечных батарей, но более применимым является жидкое горючее.
• Движок. Снова же всё находится в зависимости от выбора источника энергии. Мотор для генератора кто-то решается сделать своими руками, обычно переделав либо починив сломанный движок. А кто-то берёт электромотор от испорченного бытового устройства, к примеру, от стиральной машины либо насоса.

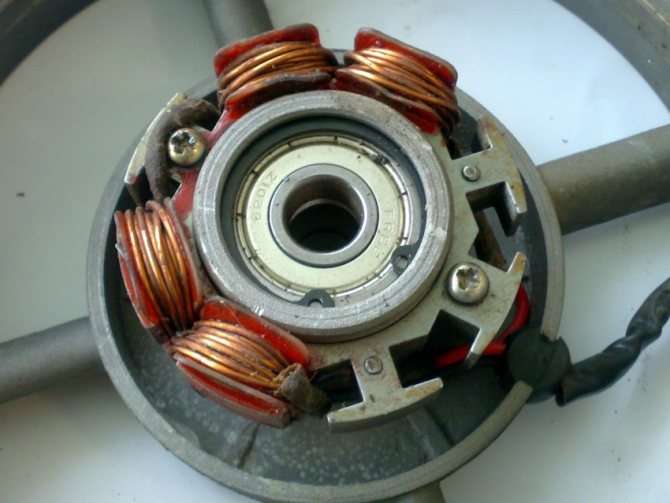

• Статор и ротор. Идеальный вариант — отыскать готовые, чтоб не заниматься перемоткой и очень сложными работами по их подгонке. Обычно в электродвигателе всё уже есть.
• Электропровода и разные клеммы для крепления. Не считая того, пригодится изоляция.
• Выпрямитель либо трансформатор для регулирования выходящего тока.
• Доп электрические приборы и сенсоры для контроля работы агрегата.

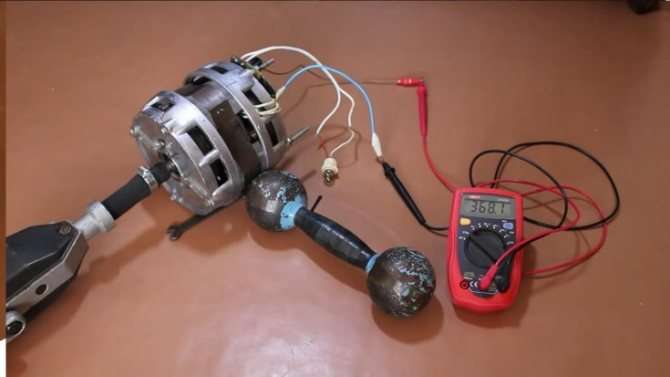

Собрав нужные материалы, приступают к расчёту будущей мощи аппарата. Для этого нужно выполнить три операции:

1. Датчиком оборотов замерить скорость вращения мотора.
2. К приобретенному результату добавить 10% и записать приобретенное значение. Это число указывает предел перегрева мотора.
3. Используя специальную таблицу, подобрать конденсаторы для роста либо уменьшения мощи, если в этом есть необходимость.

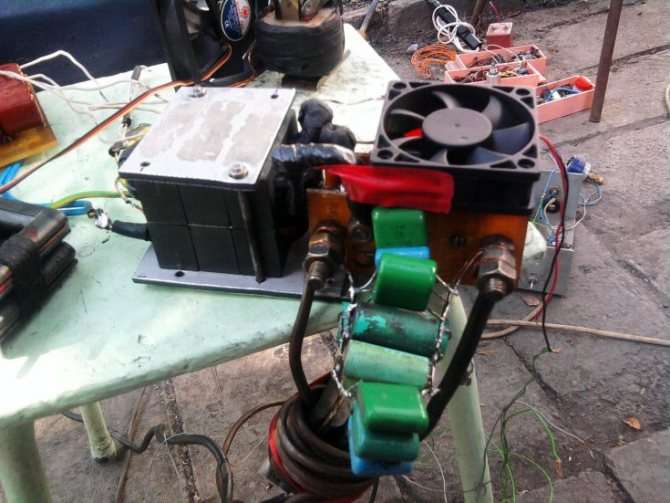

Когда конденсаторы припаяны на места, и на выходе выходит необходимое напряжение, создают сборку конструкции.

При всем этом следует учесть завышенную электроопасность таких объектов. Принципиально обмыслить правильное заземление генератора и кропотливо изолировать все соединения. От выполнения этих требований зависит не только лишь срок службы устройства, да и здоровье тех, кто им будет воспользоваться.

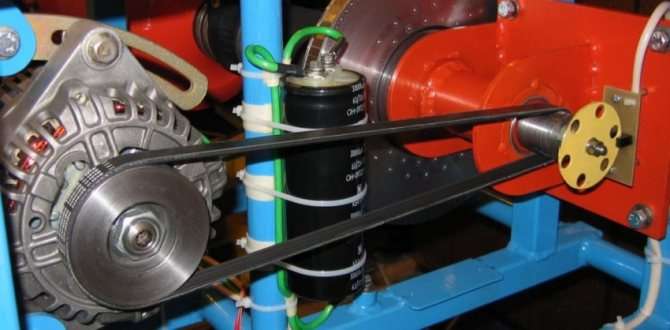

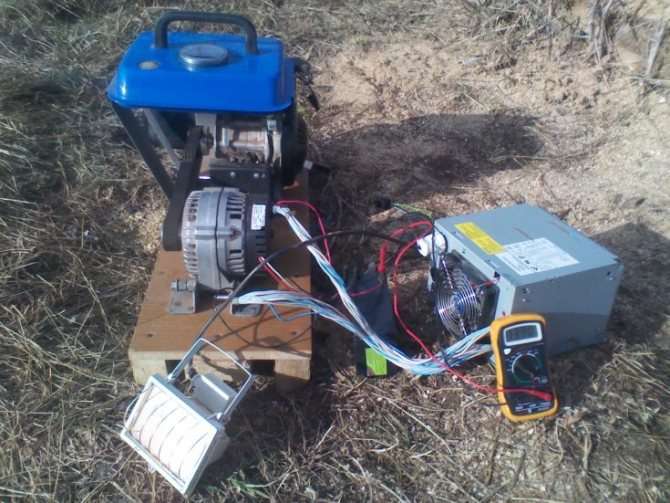

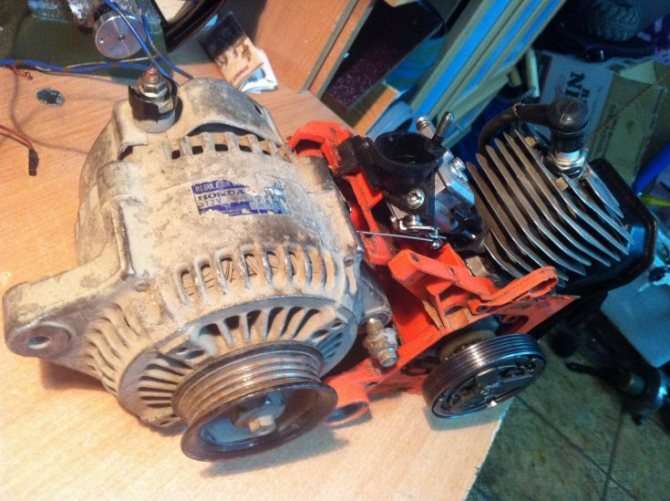

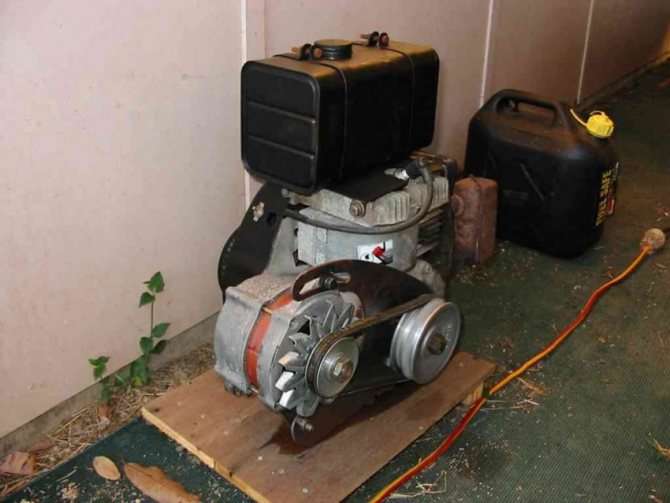

Устройство из авто мотора

Пользуясь схемой сборки приспособления для получения тока, многие выдумывают личные неописуемые конструкции. К примеру, генератор на велосипедной либо водяной тяге, ветряной мельнице. Но есть вариант, который не просит особенных конструкторских способностей.

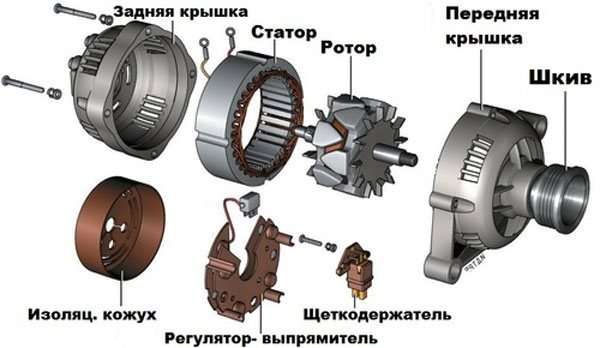

В любом движке автомобиля есть электрогенератор, который в большинстве случаев полностью исправен, если даже сам движок уже издавна выслан в утиль. Потому разобрав движок, можно пользоваться готовым изделием для собственных целей.

Решить делему с вращением ротора изрядно проще, чем мыслить, как его сделать поновой. Можно просто вернуть поломанный движок и использовать его, как генератор. Для этого из мотора удаляются все излишние узлы и приспособления.

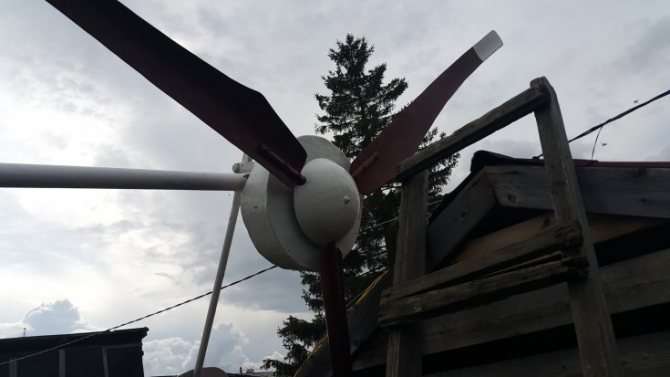

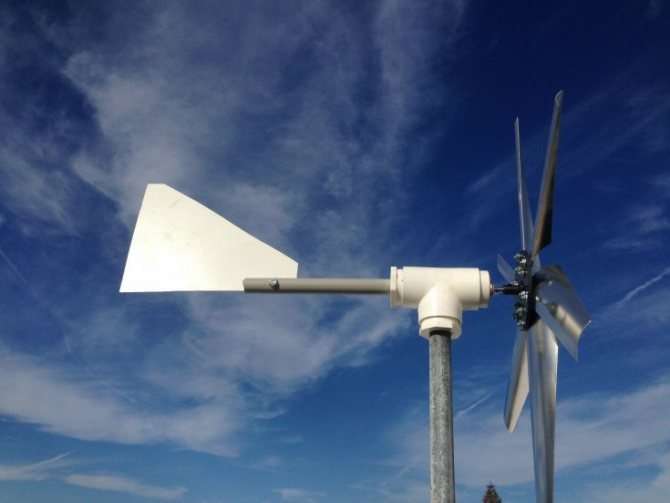

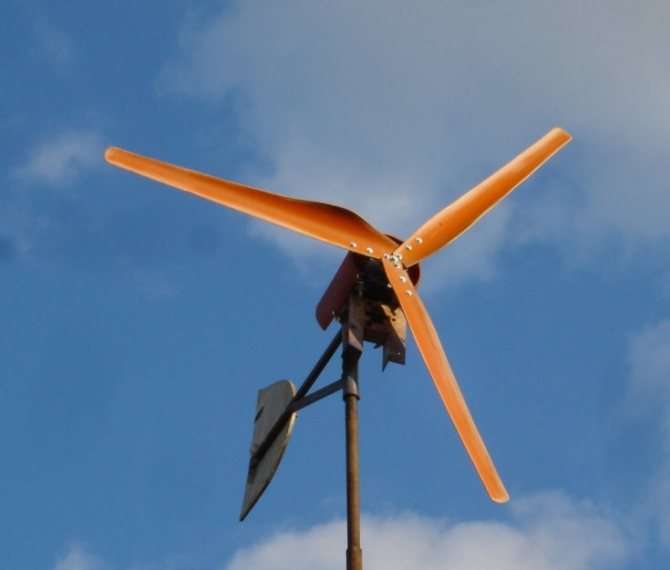

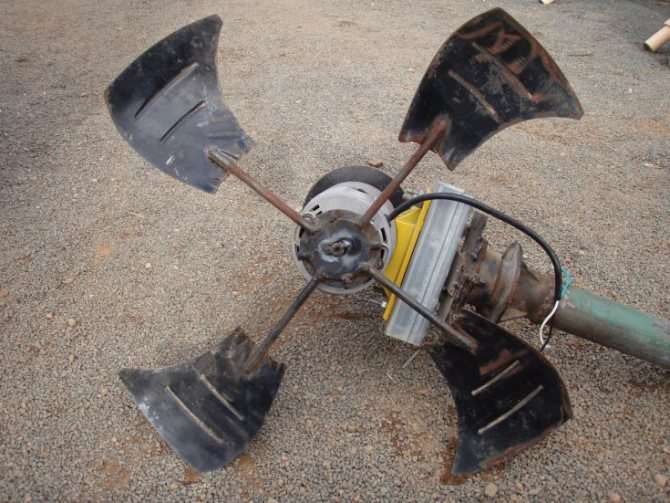

Ветряная динамо-машина

В местах, где ветра дуют, не прекращая, неугомонным изобретателям не даёт покоя пустая растрата энергии природы. Многие из них решаются на создание малеханькой ветряной электростанции. Для этого необходимо взять электродвигатель и переоборудовать его в генератор. Последовательность действий будет последующей:

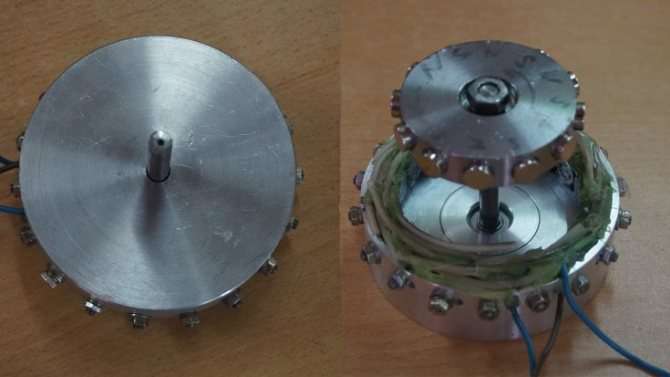

1. Достать ротор и проточить его под установку магнитов.
2. Используя шаблон, наклеить эпоксидкой магниты к ротору.
3. Перемотать движок более толстым проводом для поднятия силы тока и уменьшения напряжения.
4. Собрать генератор и проверить электродрелью его способность к работе. Для этого можно подключить лампочку либо устройство для замера силы тока.
5. Можно приступать к изготовлению лопастей ветряка. Для этого необходимо взять трубу ПВХ (160 мм) и вырезать из неё лопасти по чертежу.
6. Взять винт 1,7 мм поперечником и приварить к нему широкую шляпку для крепления лопастей.
7. Наклеить лопасти к винту.
8. Закрутить винт в ротор генератора.
9. Сделать железную подставку для динамо-машины. Её оснащают хвостом и подшипником для вращения по ветру.
10. Установить стойку для подъёма конструкции и удержания. Её делают из железной трубы среднего поперечника.
11. Подключить контролёр и другие приборы для более действенной работы.

Сделав собственный ветряк с небольшим электрогенератором либо генератор из авто мотора своими руками, владелец быть может спокоен во время неожиданных катаклизмов: в его доме всегда будет электронный свет. Даже выехав на природу, он сумеет продолжать воспользоваться удобствами, которые обеспечивает электрическое оборудование.

Виды электронных генераторов

Зависимо от источника энергии есть разные типы устройств электрогенераторов. Источниками могут служить ветряная мельница, батареи солнечной энергии, газ либо бензин.

Сделать своими руками ветряные и солнечные электрогенераторы может быть.

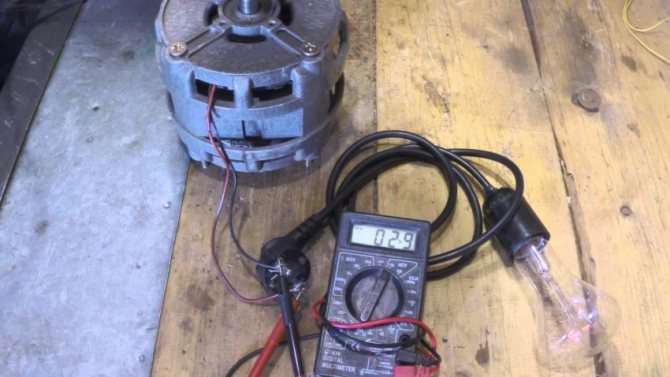

Сборка генератора своими руками

Аннотация по сборке генераторов тока своими руками подразумевает выполнение работ в несколько шагов. Они начинаются с предварительной стадии, на которой нужно запастись начальными заготовками и требуемым материалом.

Предварительный шаг

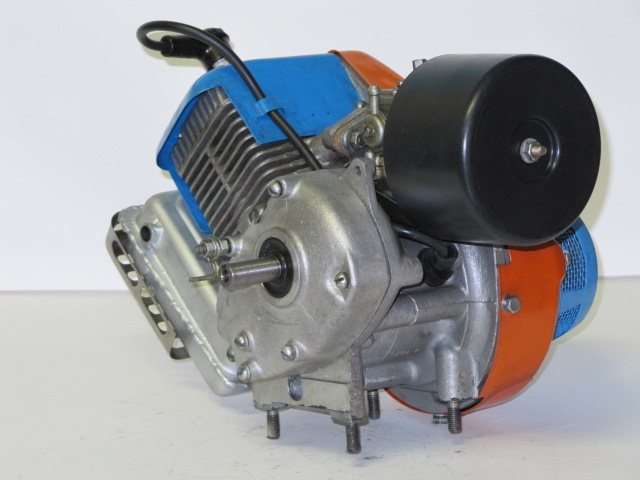

Движок мотоблока Крот

Для сборки потребуются:

• Старенькый электродвигатель от мотоблока либо ветряка с рабочей статорной обмоткой. Также популярны варианты использования движков от старенькой стиральной машины либо водяного насоса.
• Для выравнивания выходного тока лучше заблаговременно сделать выпрямитель (преобразователь).

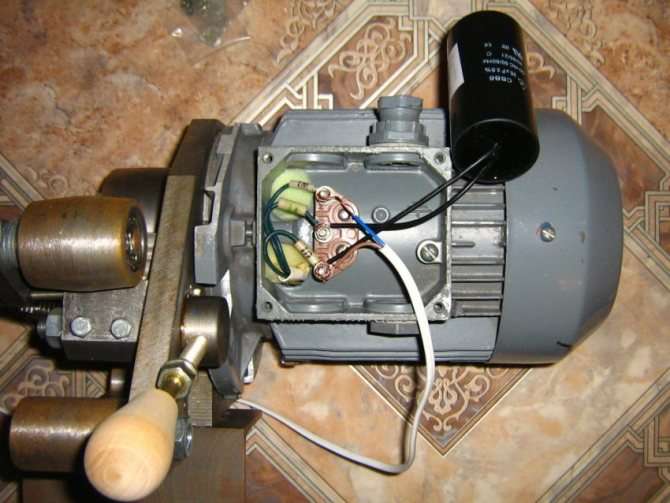

• Для облегчения пуска грядущего устройства и самовозбуждения его обмоток 220 Вольт будет нужно высоковольтный (более 400-500 Вольт) конденсатор емкостью 3-7 микрофарад. Четкое его значение выбирается зависимо от планируемой мощи генератора.

Для сборки потребуются длинноватые кусочки провода в надежной изоляции, клейкая защитная лента и монтажный инструмент (бокорезы, плоскогубцы и набор отверток). Также следует запастись массивным паяльничком, нужным для восстановления контактов в нарушенных обмотках старенького мотора.

Следует заблаговременно побеспокоиться о заземлении корпуса грядущего изделия, вырабатывающего напряжение небезопасной для человека величины.

По окончании подготовки перебегают к сборке, порядок которой находится в зависимости от избранного начального эталона.

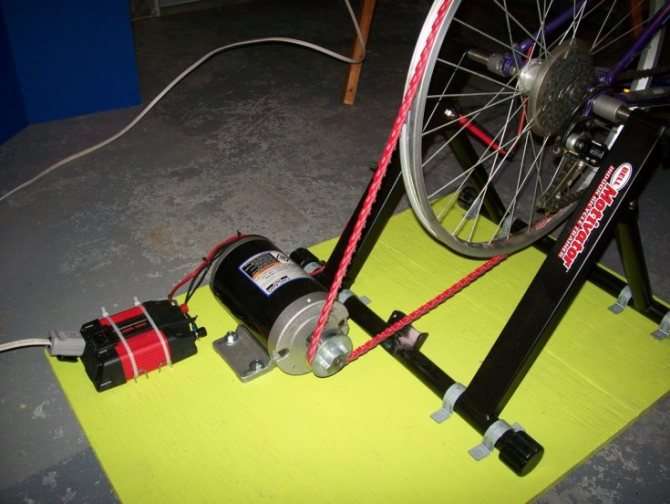

Ветряк – простой вариант

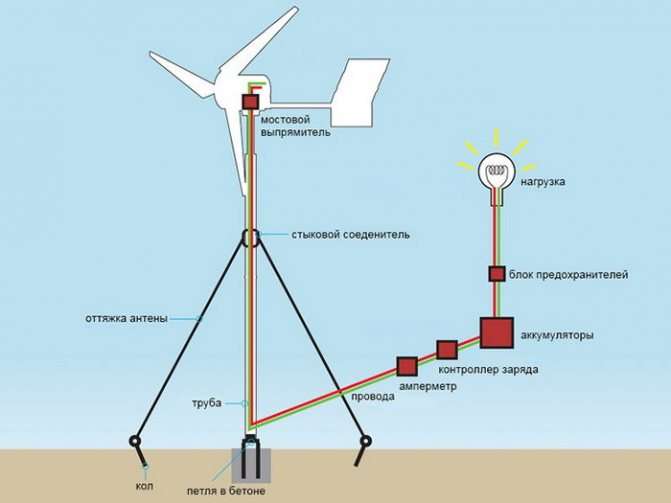

Схема ветрогенератора своими руками

Самый обычный в выполнении метод – изготовка ветряного генератора, собранного из подручных деталей и готовых модулей. От него могут работать совершенно обыкновенные электронные нагрузки, мощность которых не превосходит 100 Ватт (лампочка, к примеру). Для его производства потребуются:

• (он будет работать в качестве генератора).
• Каретка и главная звездочка от взрослого велика.
• Цепь роликовая от старенького байка.
• Велосипедная рама.

У неплохого мастера все эти подручные заготовки наверное отыщутся в гараже, из них без усилий своими руками собирается электронный генератор.

Для ознакомления с этой процедурой лучше просмотреть видео, в каком тщательно рассказывается о порядке производства ветряка.

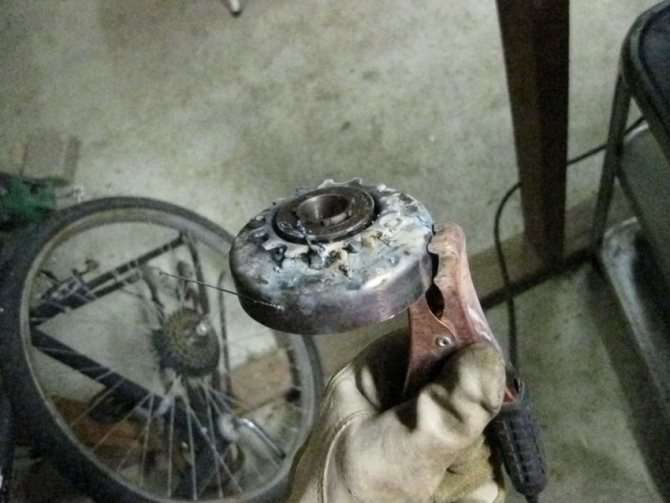

На вал такового электродвигателя устанавливается звездочка, которая средством роликовой цепи приводится во вращение от самодельных ветряных лопастей, закрепленных на велосипедной раме. С помощью их поступательное движение ветра преобразуется во вращательный момент. Такая конструкция способна генерировать ток в нагрузке до 6-ти Ампер при напряжении 14 Вольт.

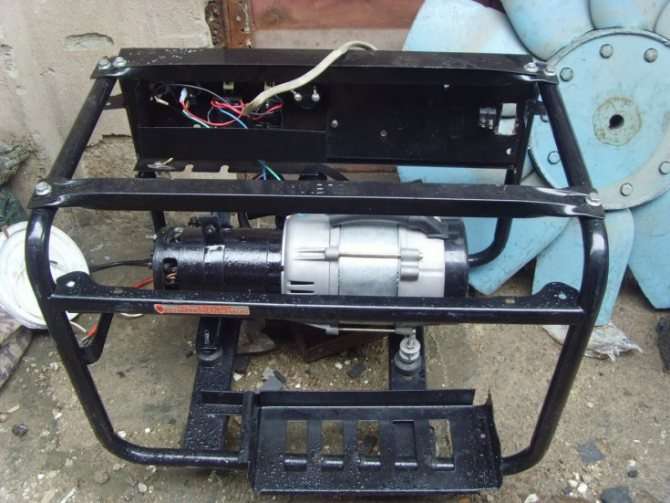

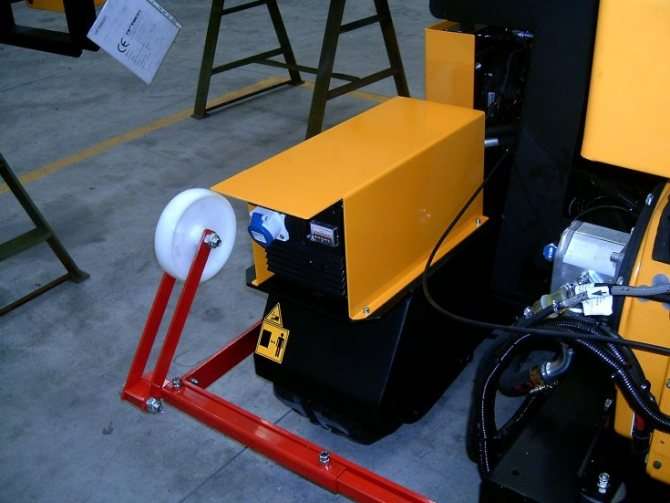

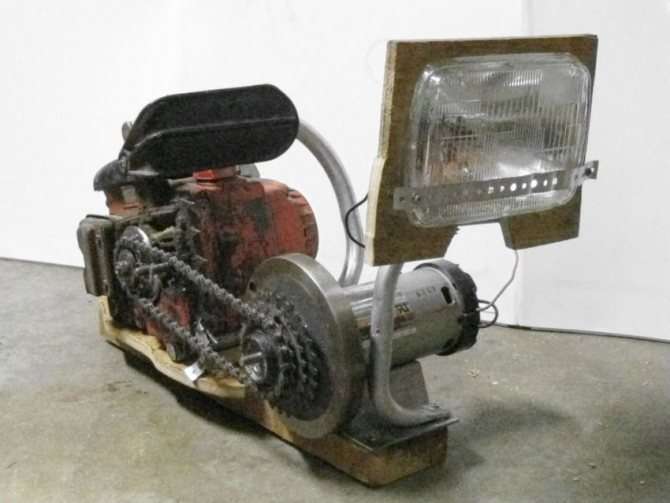

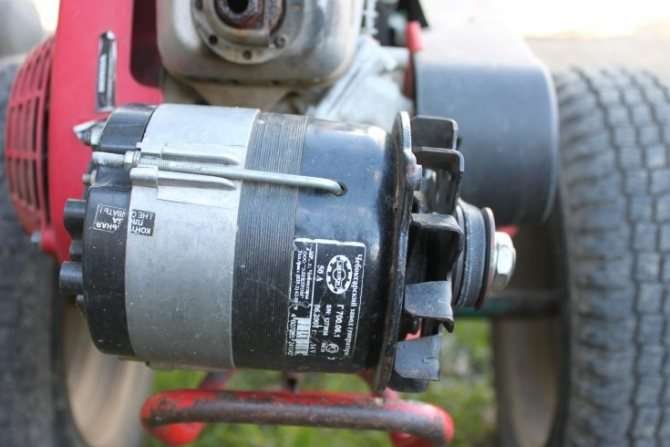

Силовая установка на базе генератора от мотоблока

Строение генератора от мотоблока

Более непростой в выполнении вариант подразумевает применение старенького мотоблока, применяемого в качестве привода. Функцию генератора в этой системе делает асинхронный движок с частотой вращения до 1600 об/мин и действенной мощью до 15 кВт. В процессе сборки его приводной механизм средством шкивов и ремня связывается с осью мотоблока. Поперечник шкивов выбирается таким, чтоб частота вращения переработанного в генератор электродвигателя была на 15% выше паспортного значения.

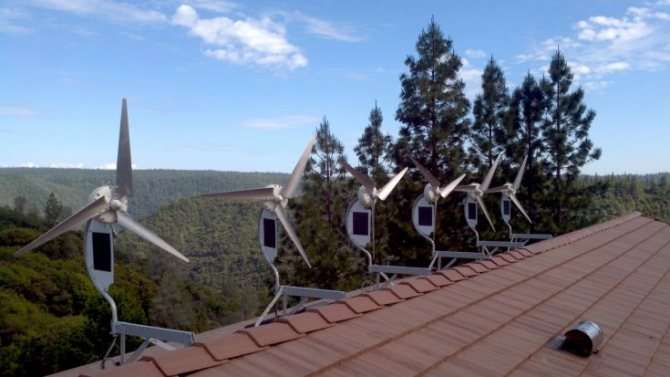

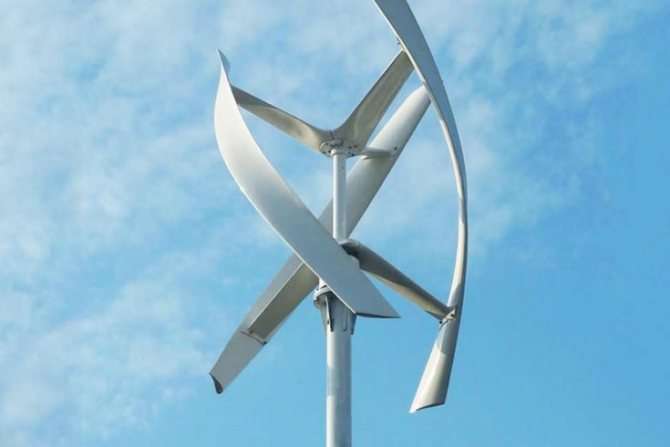

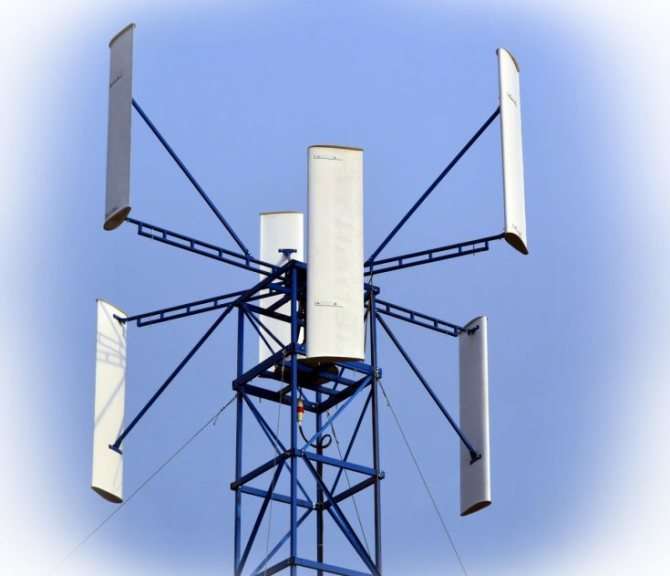

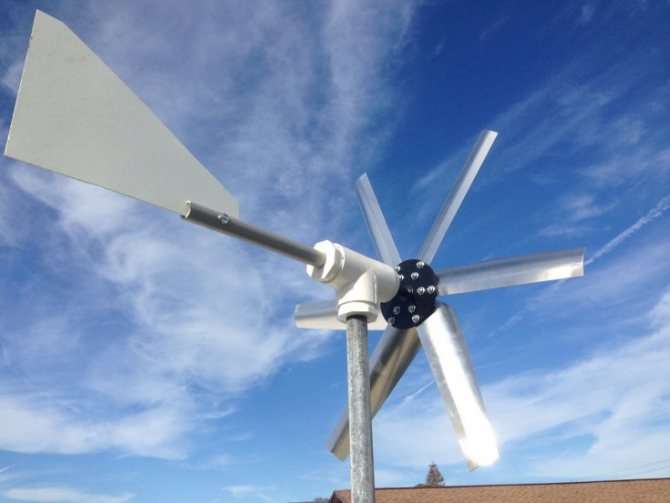

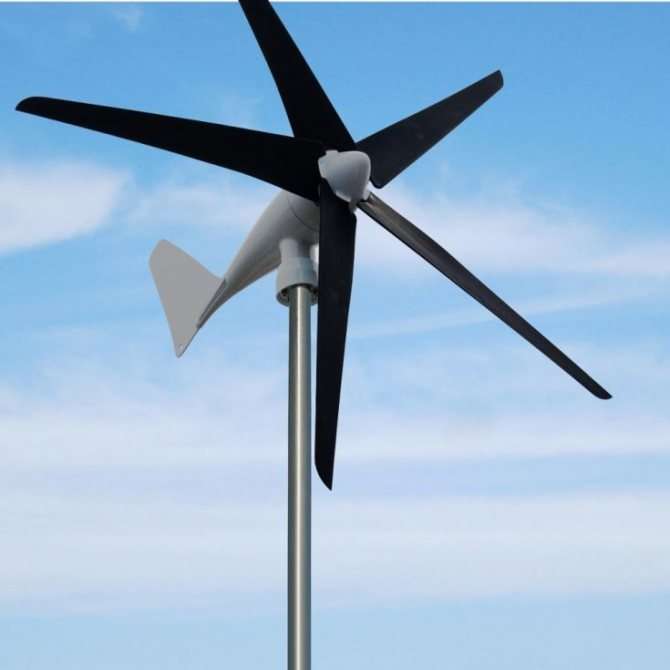

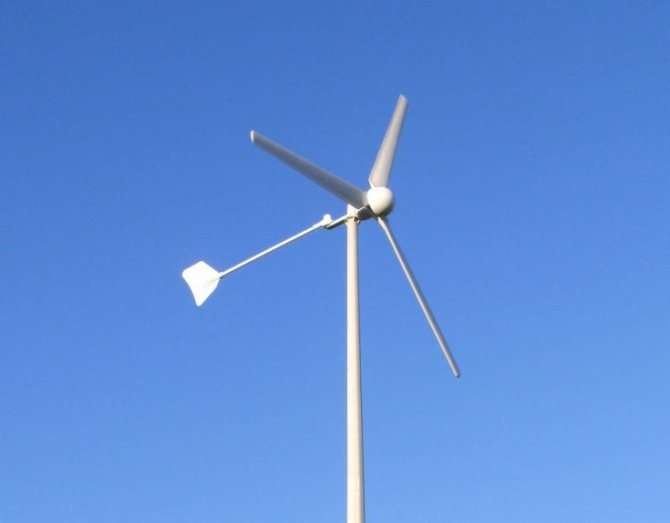

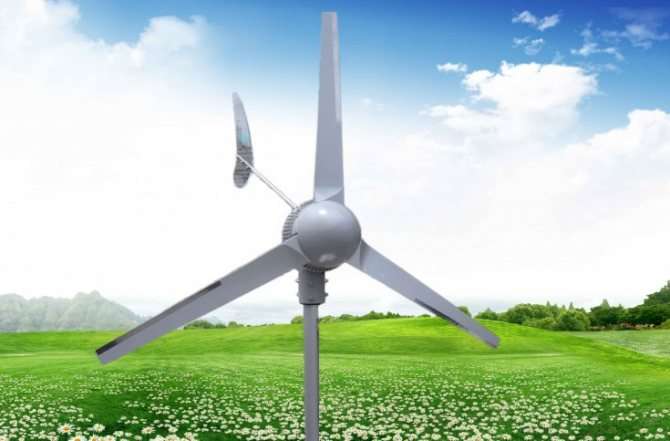

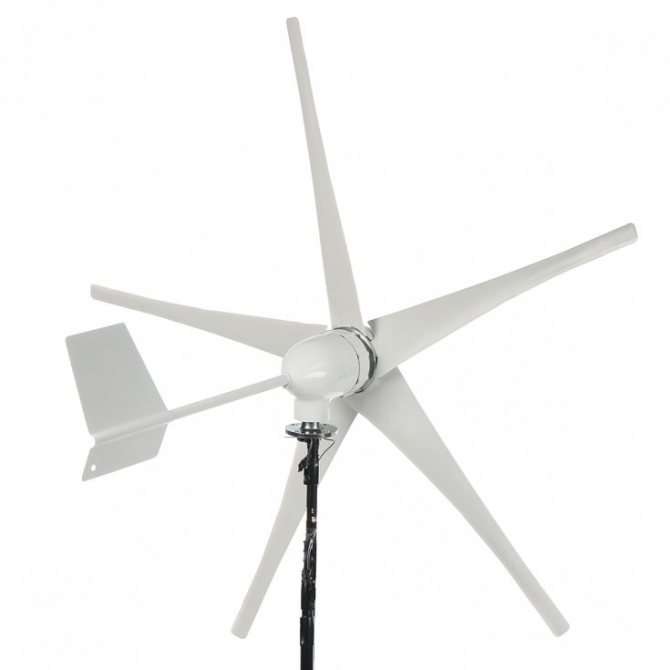

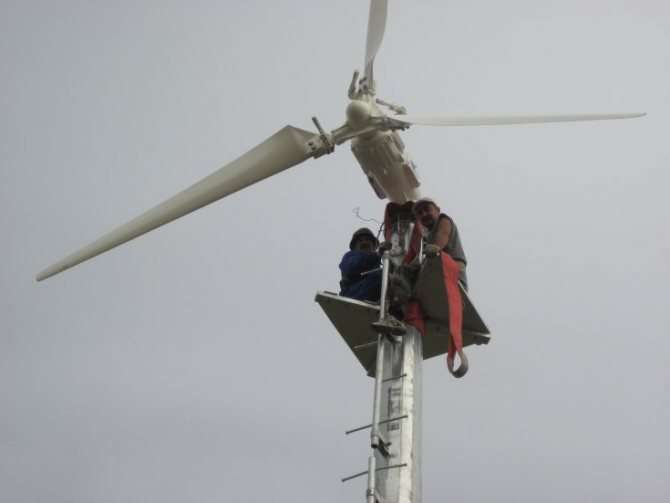

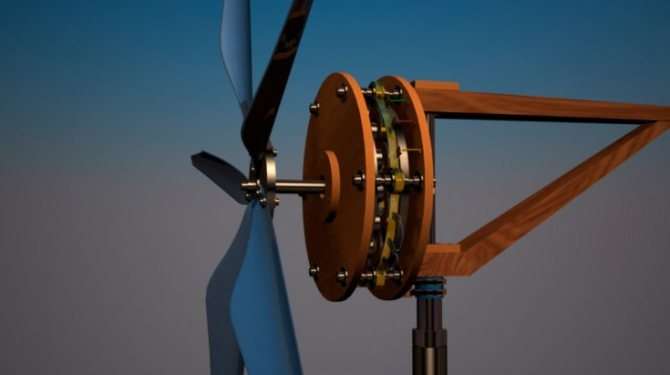

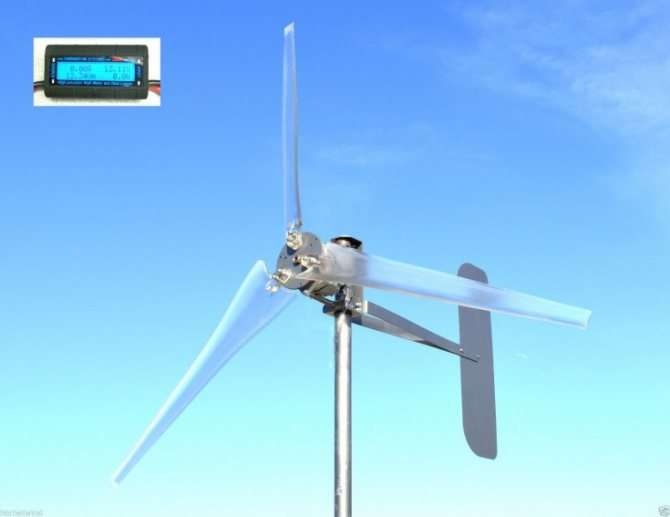

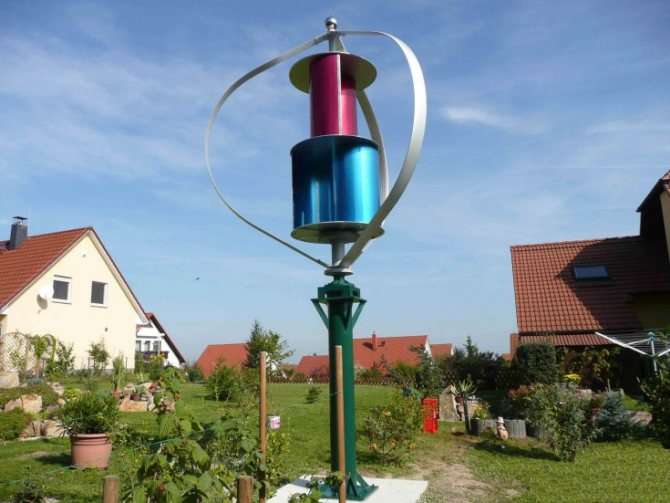

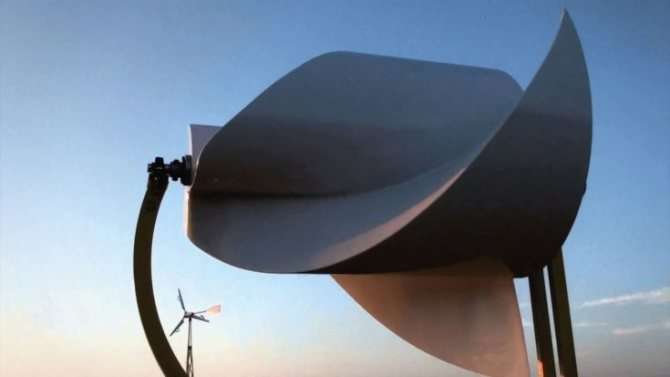

Ветрогенератор

Рабочий принцип ветрогенератора прост. Он конвертирует энергию потока ветра в механическую. За счет нее крутятся лопасти ротора и выдают электроток.

Для сотворения такового устройства пригодятся пропеллер, крутящийся ротор, генератор, преобразователь переменного тока в неизменный и аккумулятор.

Огромное количество лопастей у пропеллера содействует пуска агрегата даже от слабенького ветра.

Мотоблок для электрогенератора

Для обитателей сел и поселков за городом внедрение мотоблока для сборки генератора не является новаторством, потому что агрегат очень всераспространен, и многие проводят земляные работы с его помощью, хотя мотоблок, как другая техника, часто подвергается поломкам.

При огромных повреждениях агрегата обладатели приобретают новый, но со старенькым расстаться желает не каждый, потому старенькие экземпляры могут употребляться для самостоятельного конструирования генератора переменного тока 220 В. Работой мотора может обеспечиваться лучшая производительность асинхронного мотора в границах вольтажа от 220 до 380. Мощность мотора необходимо выбирать более 15 кВт, а частота оборотов вала должна быть от 800 до 1500 об/мин. Такие свойства нужны для полного обеспечения электросети жилья. Ведь с маломощным движком получить достаточно энергии не выйдет, а создавать генератор для нескольких осветительных устройств нерационально.

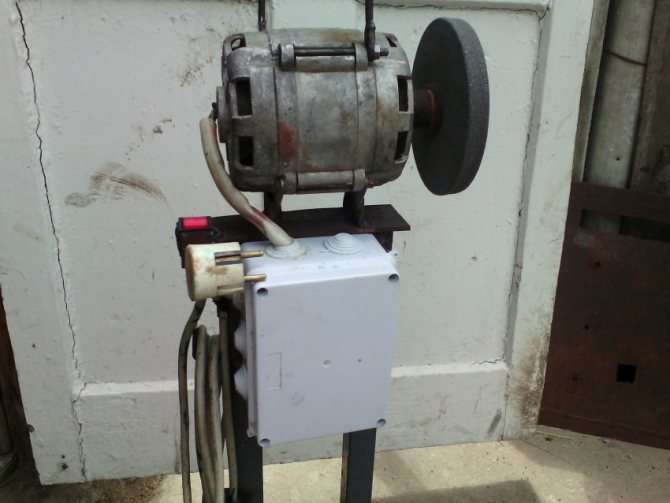

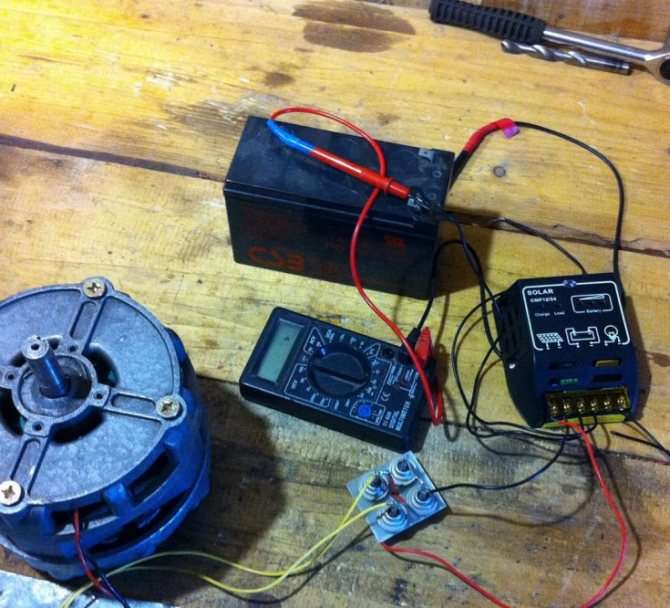

Есть мастера, которые изготавливают ветрогенератор из асинхронного мотора своими руками, но всяко перед сборкой необходимо поначалу высчитать мощность употребления электроэнергии зданием. Ведь в маленьких дачных домиках быть может один телек либо дрель, для которых будет достаточно мощи электрогенератора, переработанного из обыкновенной бензопилы.

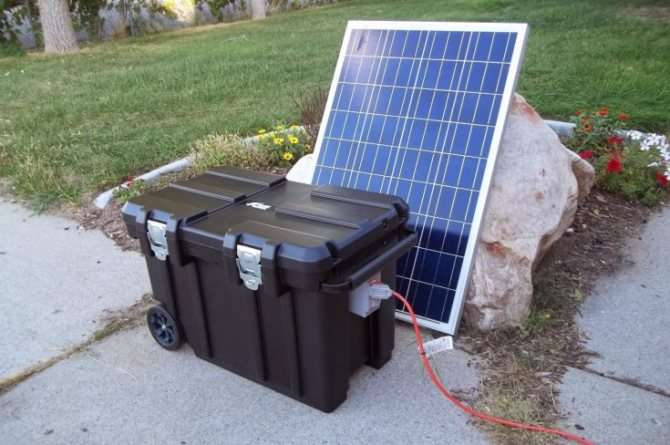

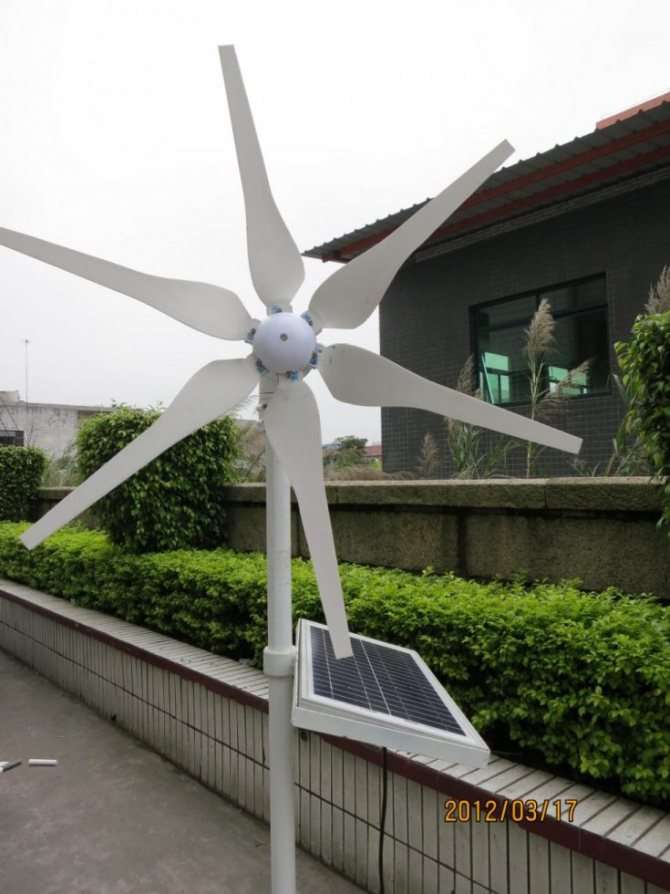

Солнечный электрогенератор

Состоит из комплекса фотоэлементов, превращающих солнечную энергию в электронную. Для его сотворения пригодятся такие материалы как модули, модифицирующие солнечные лучи в электроэнергию, уголки, рейки, поролон, лист дсп, прозрачное вещество для защиты модулей, диоды, герметик, провода и клеммы. Объем материалов находится в зависимости от размеров самого агрегата.

Другими источниками энергии могут быть газ либо бензин. Газовые и бензиновые электрогенераторы также можно собрать своими руками.

Механизм работы мотора

Сущность всего процесса состоит в том, что магнитное поле появляется вокруг статорной обмотки. Оно достаточно массивное, но не хватает головного элемента – движения. Поле статическое, недвижное, а основное условие в генераторных установках – это вращение, изменение направления силовых линий. В случае с движком все довольно легко – имеется ротор, который сделан из металла. Снутри несколько витков очень толстого кабеля. При этом все витки замкнуты, соединены меж собой.

Выходит принцип обычного трансформатора. В короткозамкнутых витках индуцируется ЭДС, которое делает в окружающем пространстве переменное магнитное поле. Выходит, что сейчас есть все для того чтоб появилось движение. Под действием сил происходит вращение ротора электронного мотора. Таковой тип машин обладает неплохими чертами, а конструкция ординарна и надежна, ломаться нечему. По этой причине асинхронные движки получили обширное распространение в индустрии. Более 95% всех моторов на заводах и фабриках – это асинхронные. Сделать генератор своими руками, схема которого не очень непростая, может каждый при наличии малых познаний.

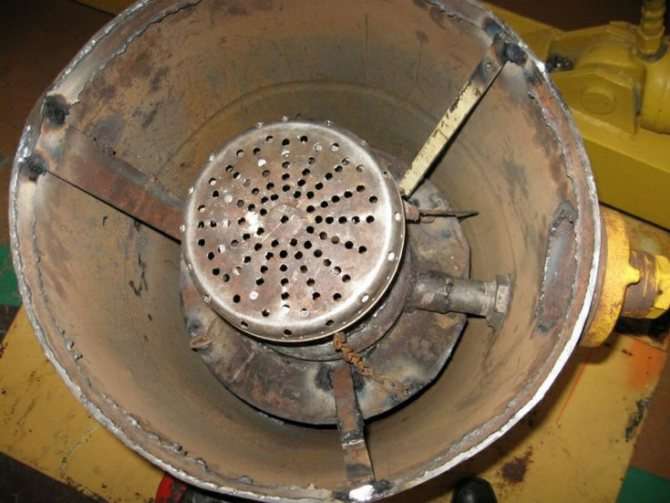

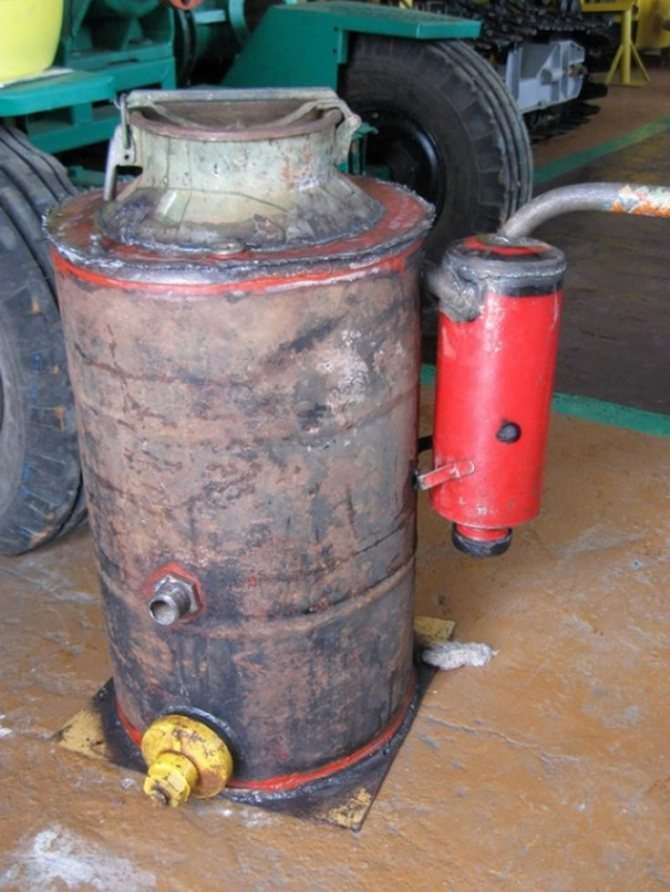

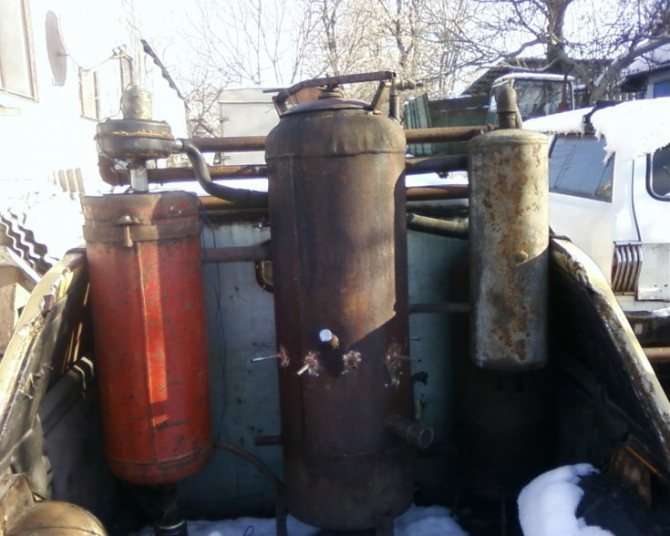

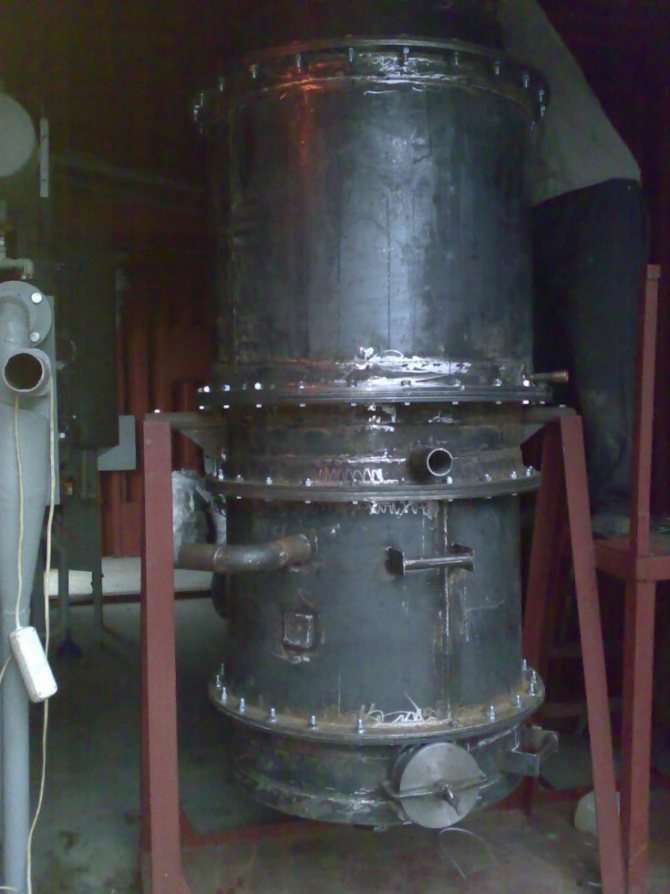

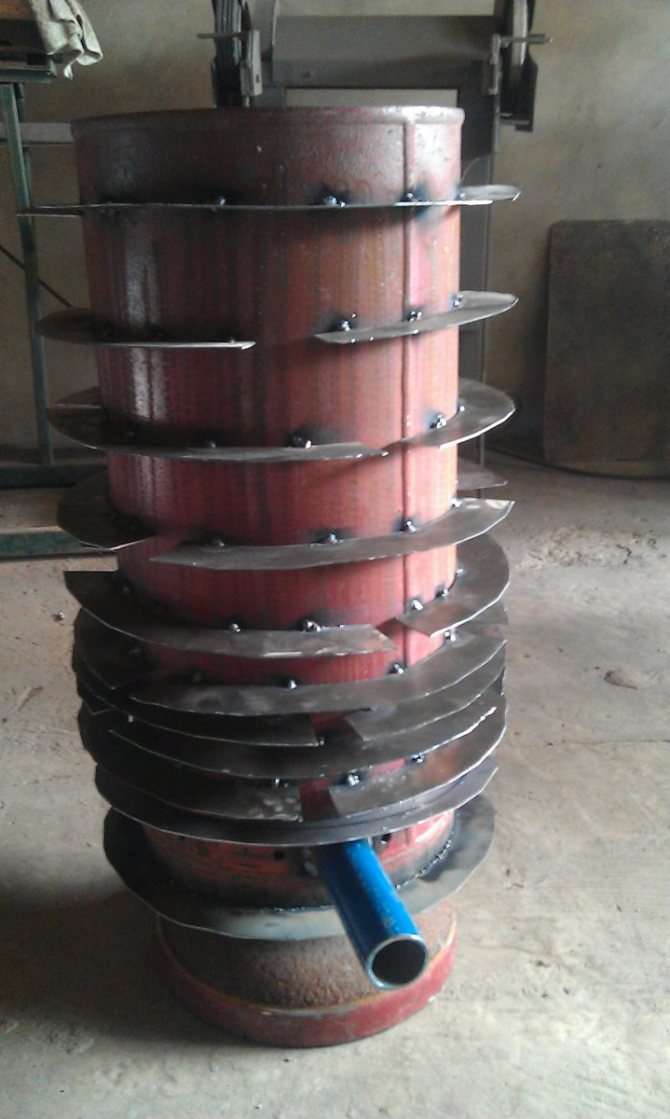

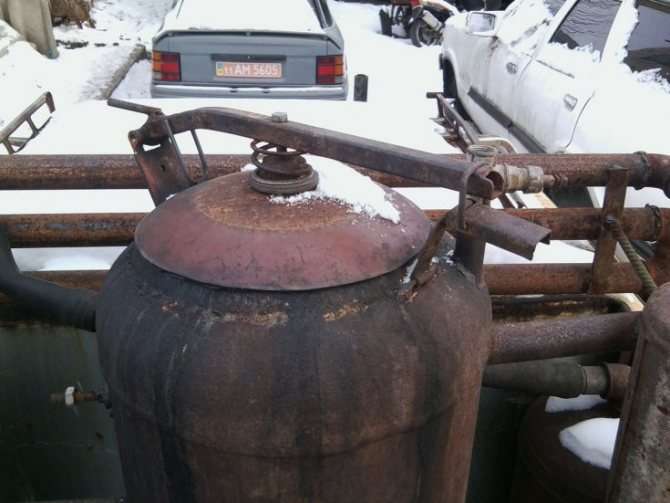

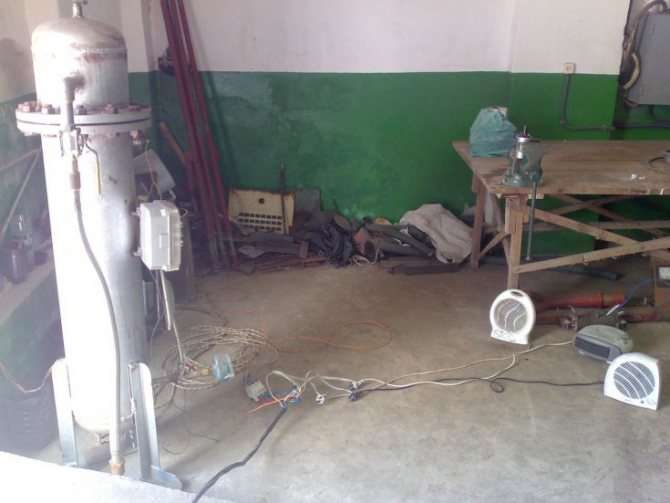

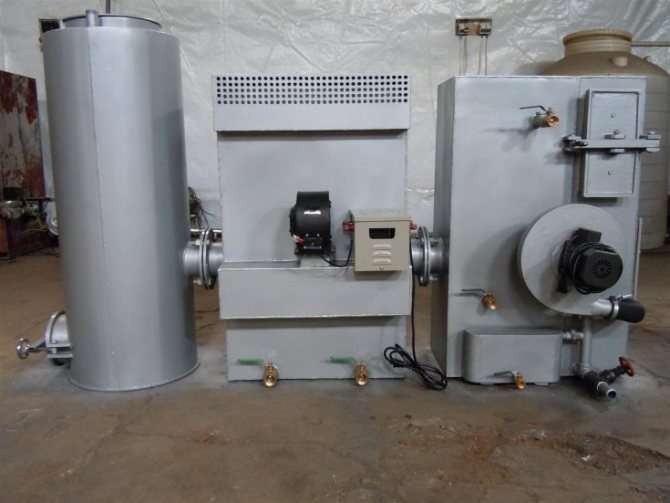

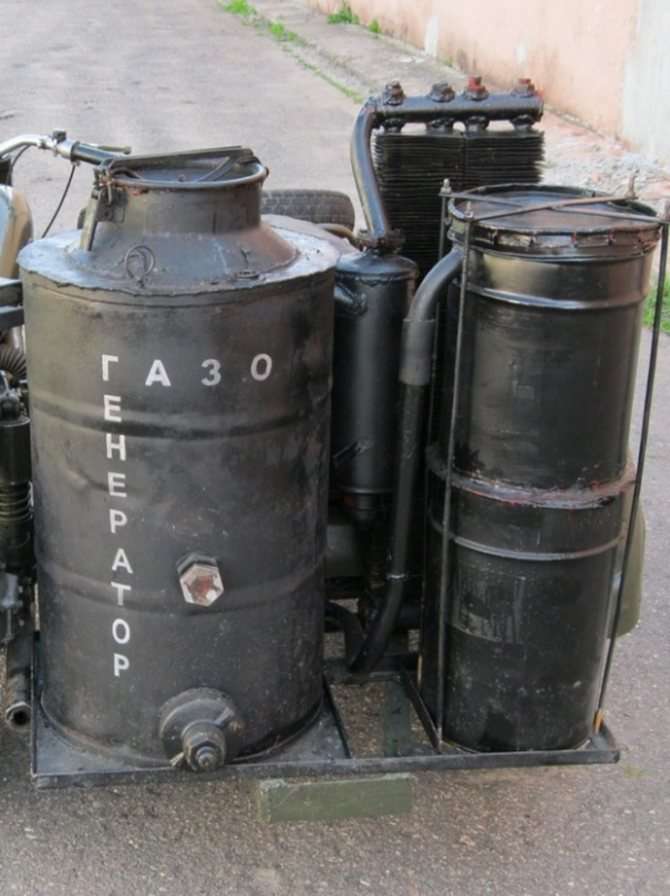

Газогенератор

Сгорая в камерах высочайшего давления газ преобразуется в электричество. Теплоемкость такового устройства выше, чем у бензинового. Для сборки дома пригодятся бункер сгорания горючего и корпус. В нижней части корпуса находится камера сгорания газа, нее подается сырье.

Корпус должен быть плотно закрыт крышкой с теплоизолятором. В бункере находится огромное количество ответвлений. Непременно находится фильтр, собирающий продукты распада.

Плюсы самодельной конструкции

Основным и принципиальным достоинством является экономия. Для самодельного варианта будет нужно изрядно меньше валютных вложений, чем фабричные аналоги.

При грамотном проведении сборки своими руками электрическое оборудование быть может достаточно надежным и продуктивным в эксплуатации.

Единственным недочетом такового устройства будет то, что для новенького быть может проблемно разобраться во всех тонкостях сборки и производства устройства. При неверном подключении и сборки вероятны необратимые поломки, после этого потраченное время и средства уйдут впустую.

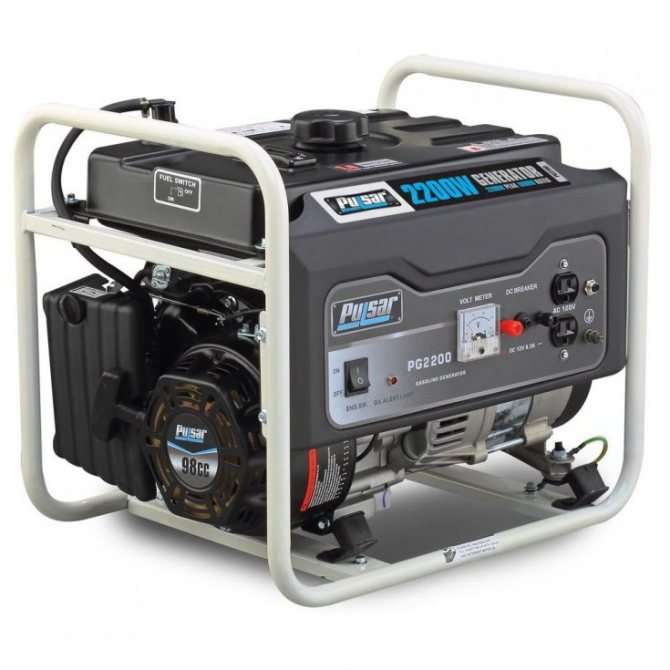

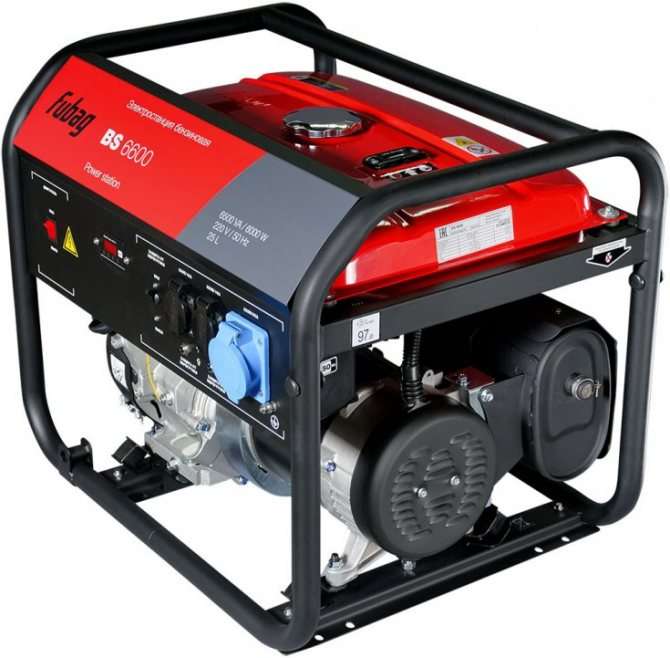

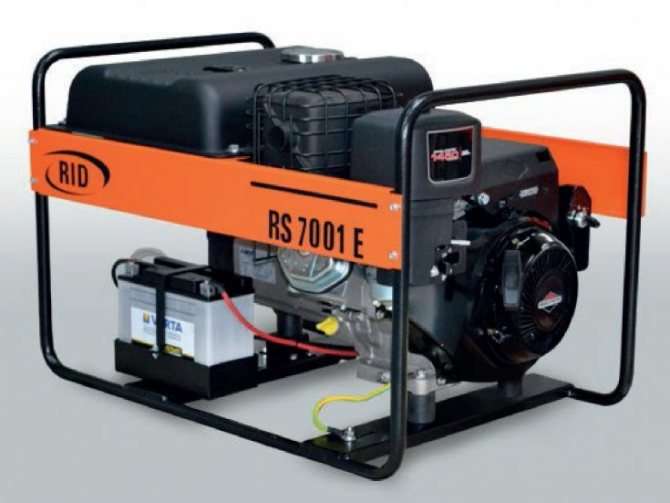

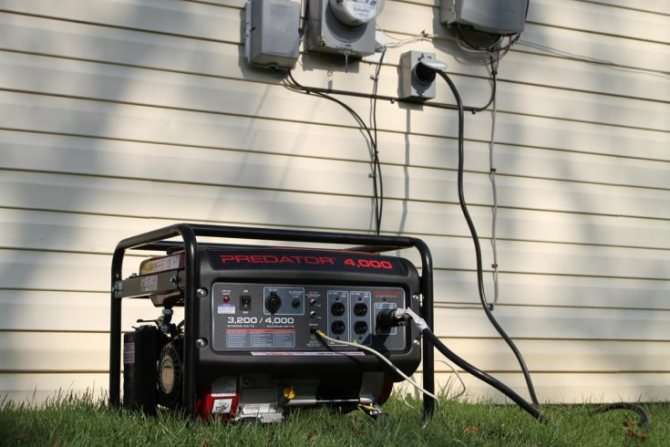

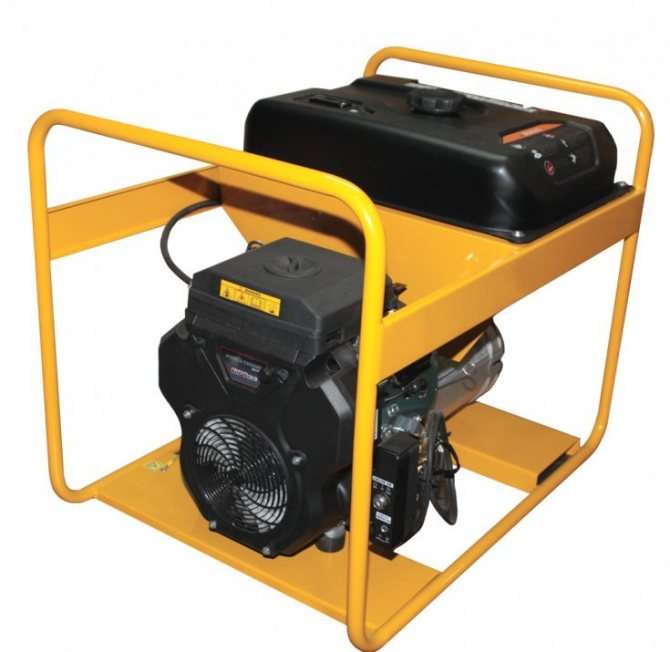

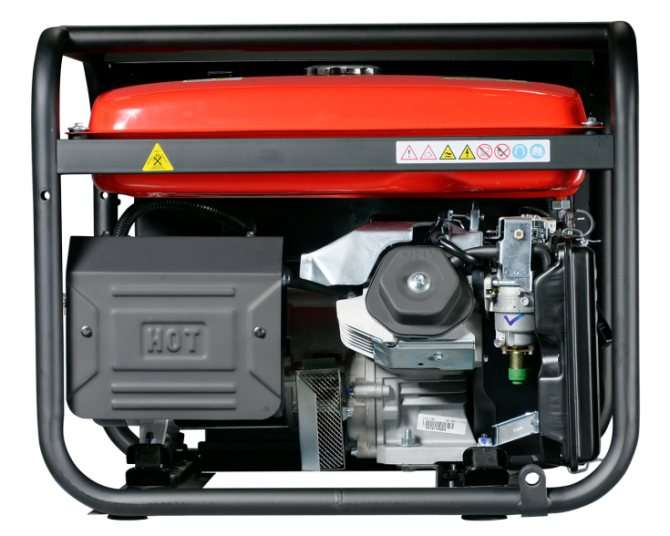

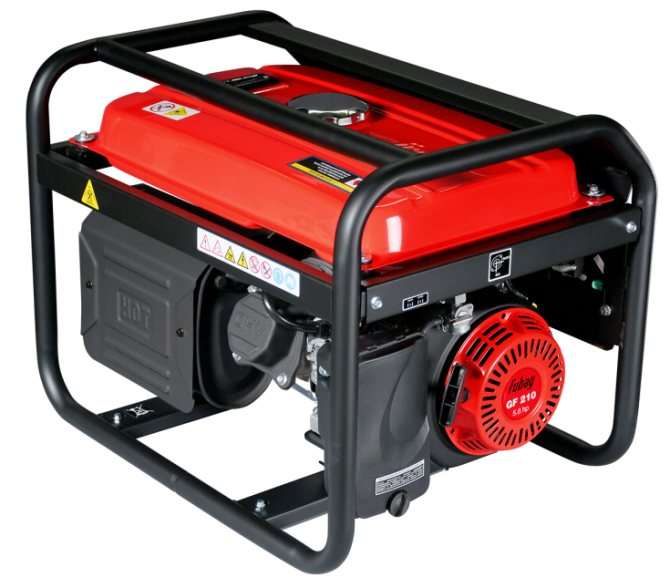

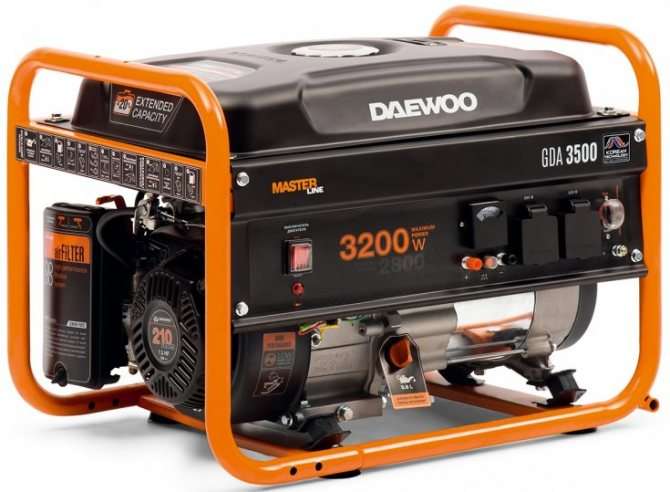

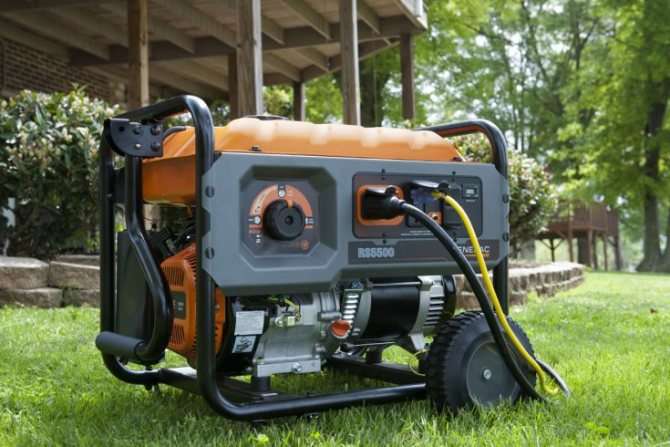

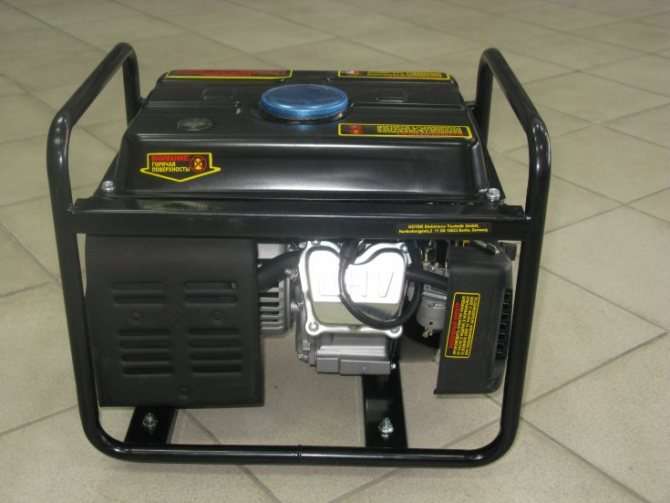

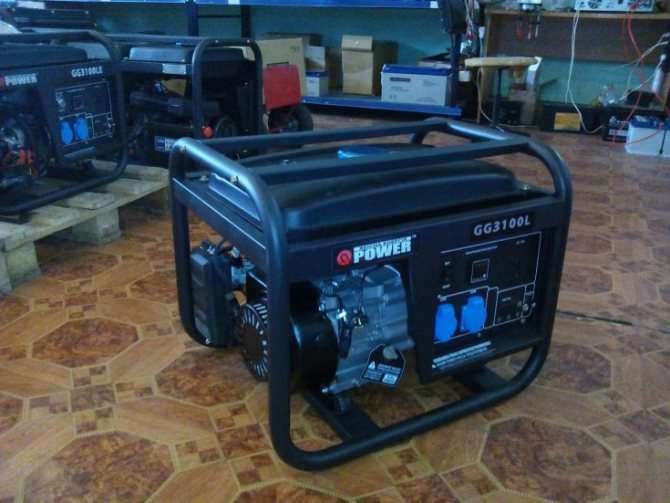

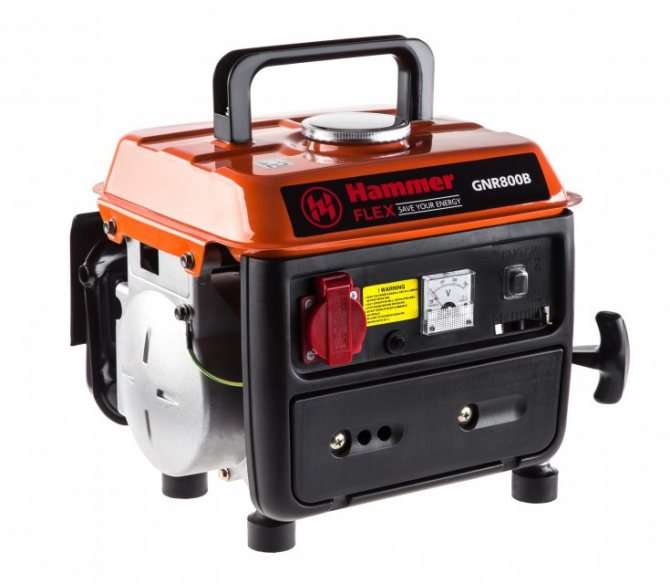

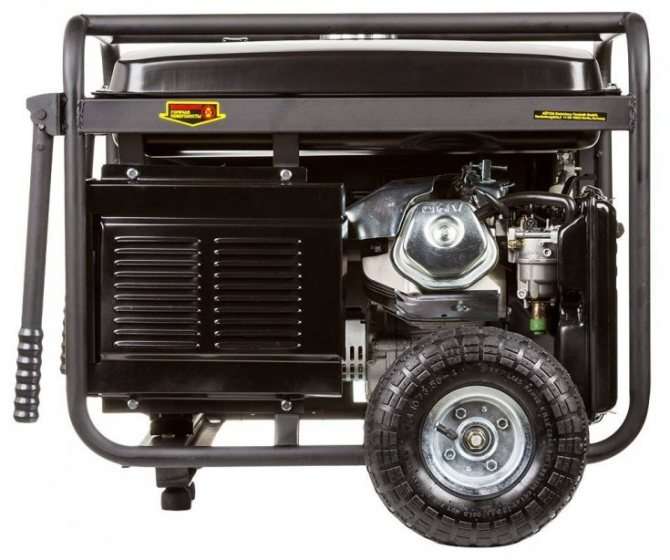

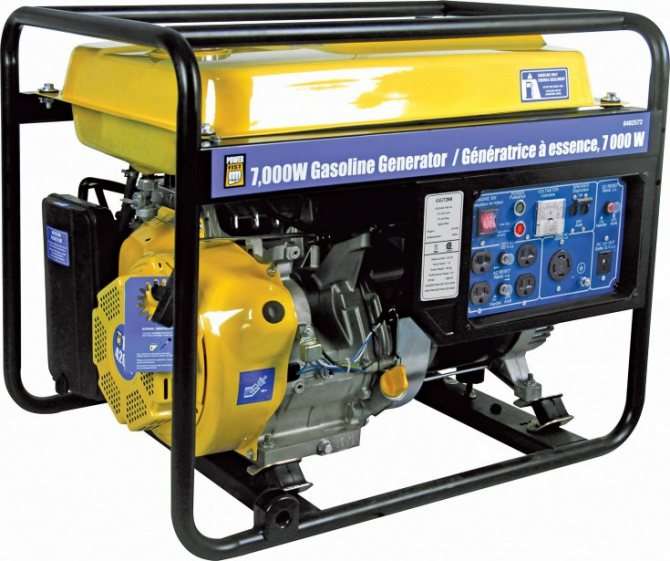

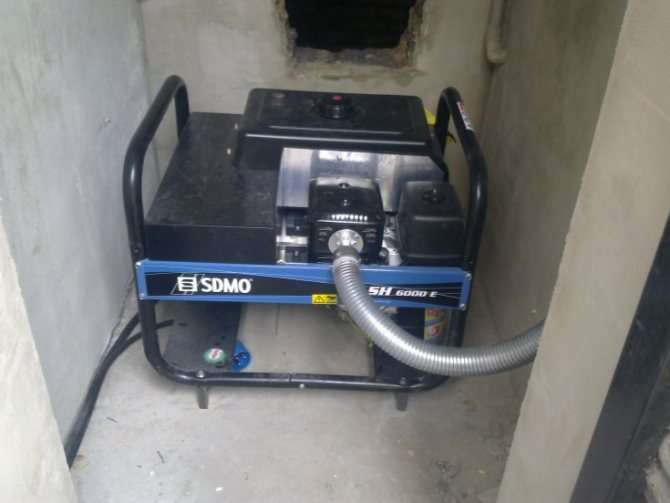

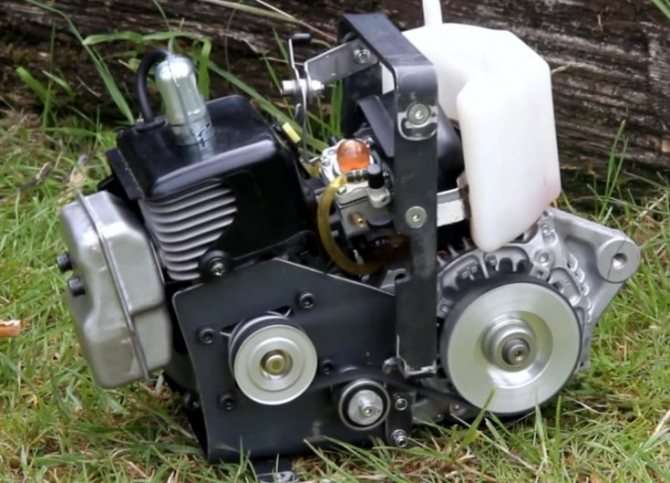

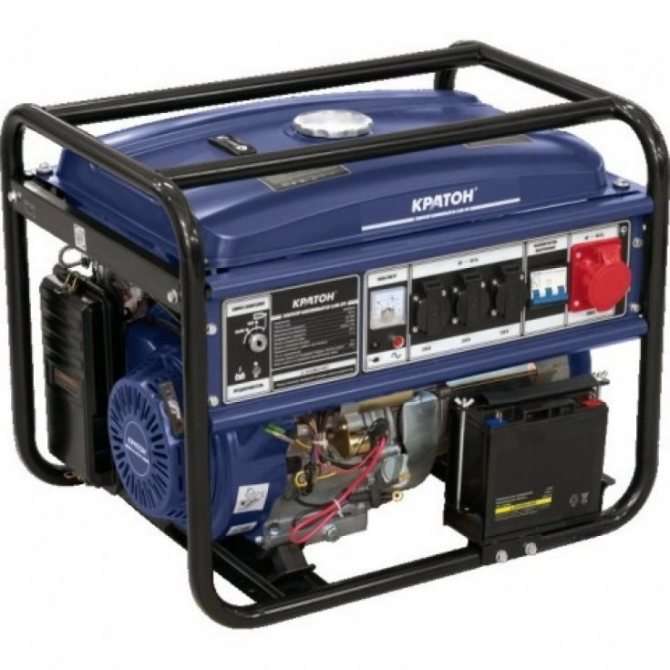

Бензогенератор

Для сотворения генератора потребуются движок, работающий на бензине, электрогенератор и преобразователь тока.

Бензогенератор конвертирует энергию сжигания сырья в электроток. Этот аппарат прост в применении, мобилен, малогабаритен и обладает высочайшей производительностью. Он просто поддается ремонту.

Устройство состоит из бензодвигателя, генератора тока, бака для горючего, автоматов и выключателей, конденсаторов, вольтметра и розетки.

Какой электрогенератор собрать своими руками впрямую находится в зависимости от предпочтений мастера и предназначения внедрения.

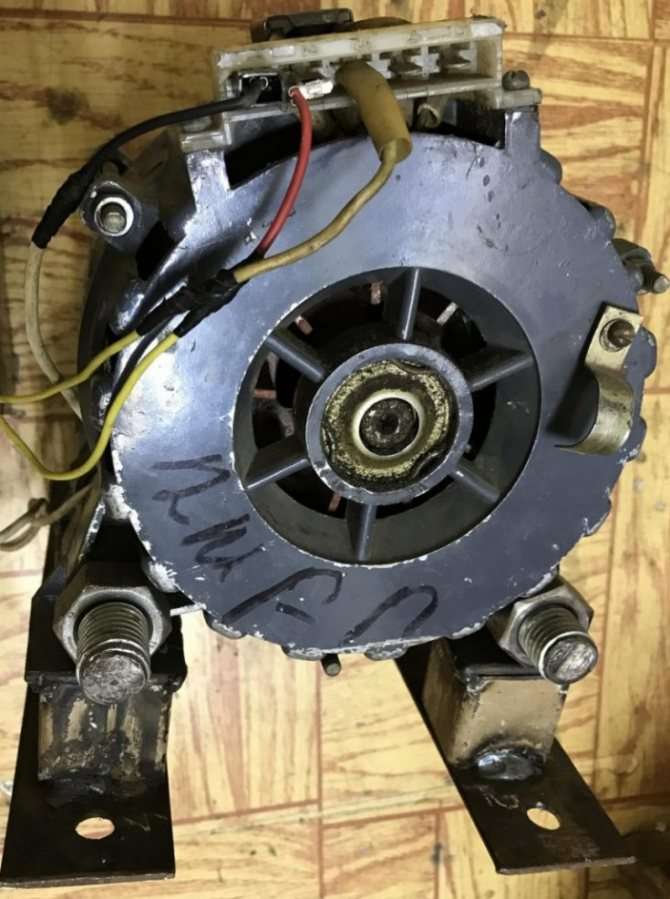

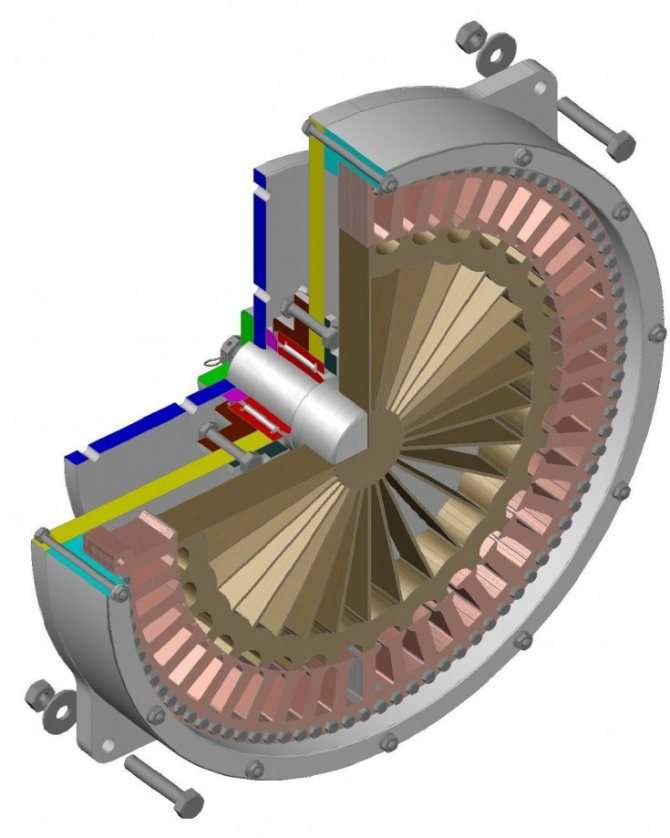

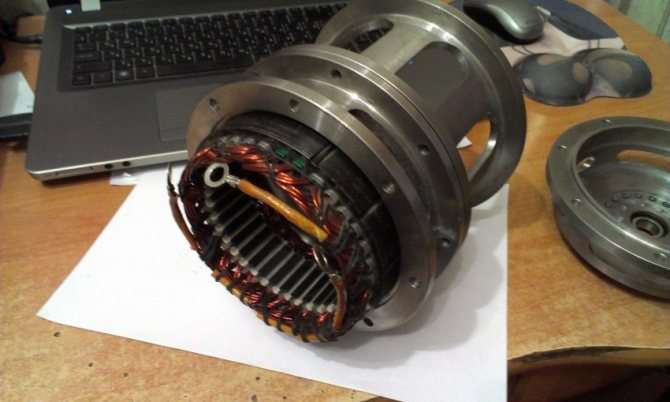

Конструкция асинхронного мотора

Можно выделить всего несколько частей:

1. Статор с обмоткой.
2. Передняя и задняя крышки с установленными подшипниками.
3. Ротор с короткозамкнутыми витками.
4. Контакты для подключения к электронной сети.

Если поразмыслить, то может показаться, что до боли просто переработать движок в генератор, фото которого вы сможете детально разглядеть. Но если разобраться более кропотливо, то окажется, что не все так и просто, подводных камешков предостаточно.

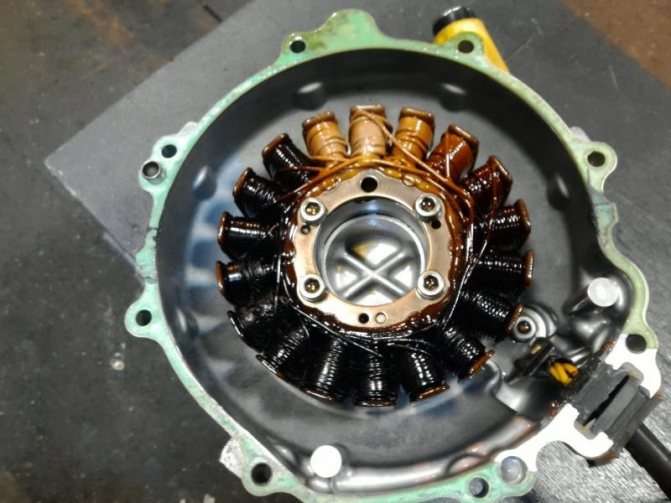

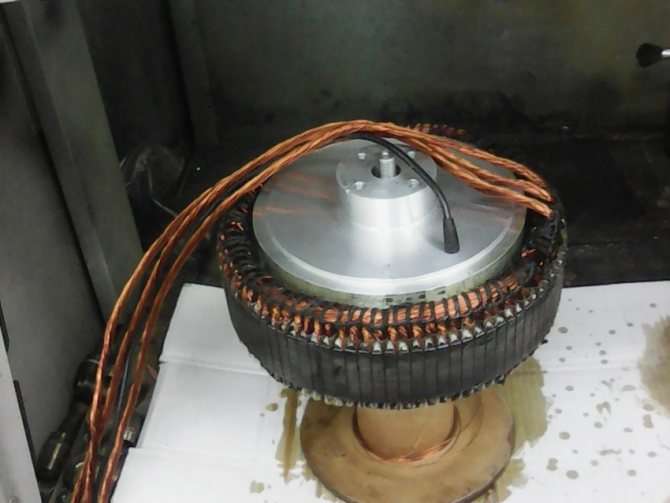

Статор состоит из огромного количества железных пластинок, прижатых плотно друг к другу. Также они обработаны лаком, в некоторых конструкциях, для придания прочности, все пластинки приварены друг к другу. На статоре намотан провод, он плотно прилегает к сердечнику и изолирован от него с помощью картонных вставок. В крышках размещены подшипники, с помощью их делается не только лишь более легкое прокручивание ротора, да и его центрирование.

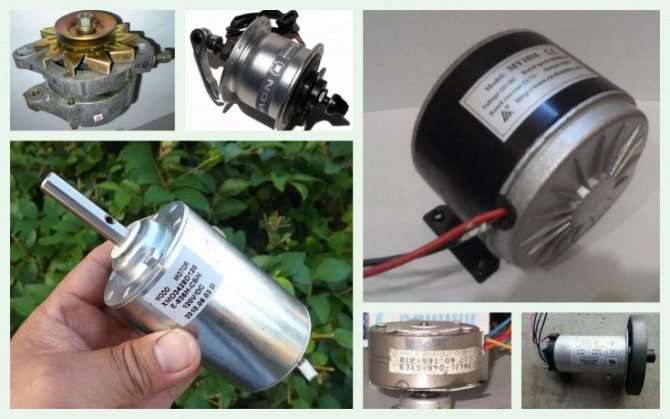

Фото электрогенераторов

Читайте тут — Как правильно выбирать утюг: обилие моделей, мощность, функциональность. Обыкновенные советы для безупречной покупки. Рейтинг наилучших моделей + 85 фото!

Бесщеточные генераторы

Синхронный электронный генератор обладает конструкционным недостатком, имя ему- щётки. Щётки изнашиваются и искрят при работе. При наличии в среде (либо вероятном наличии) горючих паров либо газов, применение щёчетких электрогенераторов время от времени неприемлимо. Решением стало создание, так именуемых трёхмашинных ( бесщёчетких) генераторов.

Предвозбудитель, возбудитель и генератор реализованы на одном валу и в одном корпусе. Предвозбудителем является бесщёчеткий синхронный генератор производящий ЭДС от неизменных магнитов, расположенных на валу.

Приобретенное напряжение передаётся на статор возбудителя.

Магнитное поле возбудителя индуцирует в обмотке ротора ток, который после выпрямления ( установленным на роторе трёхфазным выпрямителем) подаётся на главную обмотку возбуждения генератора. Со статора снимается полезное напряжение. Ничего не искрит, ничего не истирается. Срок эксплуатации трёхмашинного генератора ограничивается сроком службы электроизоляции и подшипников.

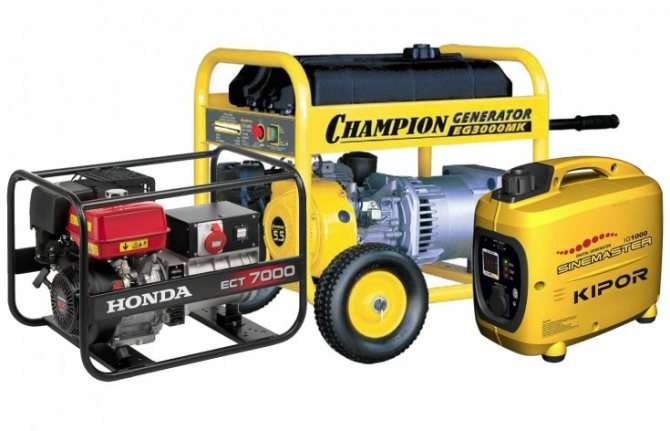

Виды и их особенности внедрения

Технологическое оборудование этого класса классифицируется по последующим характеристикам:

1. Сфере иcпользования;
2. Типу сжигаемого горючего;
3. Числу фаз;
4. Мощи.

Начнем рассмотрение с области внедрения. Зависимо от этого фактора генераторы разделяются на бытовые и проф, хотя обычной электрогенератор можно собрать и своими руками. 1-ые обычно выполнены в виде малогабаритного агрегата и имеют мощность от 0,7 до 25 кВт. Они укомплектовываются бензиновым двигателем, работающем на бензине либо дизельном горючем и снаряженном системой воздушного остывания. Такие устройства используются в качестве запасных источников энергии для бытовых устройств и электроинструмента, как и электрогенератор с самозапиткой собранный своими руками.

Они отличаются маленьким весом и низким уровнем шума, потому находят обширное применение в личных домовладениях. Эксплуатация и сервис таких агрегатов не представляет трудности и совладать с ней сумеет каждый, как и собрать электронный генератор своими руками.

Глядим видео, незначительно о генераторах их видах и достоинствах:

Проф оборудование рассчитано на работу в качестве неизменного источника энергоснабжения. Обычно такие генераторы употребляются в мед учреждениях и административных зданиях, также в строительной отрасли при проведении аварийных и других работ. Агрегаты этого класса имеют значимый вес и не отличаются тихой работой, что существенно усложняет их транспортировку и выбор места для установки. Но в то же время они владеют более высочайшим моторесурсом и надежностью при эксплуатации в экстремальных критериях. К плюсам таких электрогенераторов стоит отнести и экономичное расходование горючего.

Мощность промышленных силовых установок может превосходить 100 кВт, что позволяет использовать их в качестве запасных источников питания для электрического оборудования больших компаний. Недочетом этих агрегатов является сложное техническое сервис.

Последующий параметр, применяемый при систематизации – тип горючего:

• Бензин;
• Дизель;
• Газ.

1-ые имеют маленькой спектр мощностей, но в то же время отличаются мобильностью и простотой в применении, как и электрогенератор применяемый для дома, изготовленный своими руками. Они употребляются в качестве запасных источников, потому что владеют маленьким моторесурсом и высочайшей цена получаемой энергии.

Дизельные агрегаты имеют широкий спектр мощностей и могут употребляться для электроснабжения публичных учреждений и даже маленьких поселков. Но они не отличаются малогабаритными размерами и тихой работой, потому должны быть установлены на укрепленном фундаменте в отдельном помещении.

Газовые электрогенераторы используются в главном на промышленных объектах. Они отличаются высочайшей экологичностью и дешевизной вырабатываемой энергии.

Различаются силовые установки и по количеству фаз на:

• Одно;
• 3-х.

1-ые подходят для устройств с однофазовым питанием в соответственных сетях. 2-ые могут служить источником энергии для разных устройств и инсталлируются в домах с трехфазной разводкой сети.
