Газовая пушка для отопления гаража своими руками – фото, чертежи и изготовление. Как самостоятельно сделать газовую пушку

Термические пушки – одни из самых массивных инструментов для подогрева помещения. Являются аналогом обычных обогревателей, но с значительно большей мощью и систему конвекции, выдувающей мощнейший термический поток. В среднем, газовая пушка для подогрева мощью в 10 – 15 кВт способна за 20 минут в помещении площадью 150 м2 поднять температуру на 5 – 10 ?. Классические электронные обогреватели схожей мощью просто не владеют, потому что схожую нагрузку выдержат только промышленные электросети.

Механизм работы

В базе «газовых пушек» — самая рядовая конфорка (горелка), которая разогревает воздух за счет сжигания кислорода с образованием углекислого и чадного газов. Из камеры сжигания вся эта смесь выдувается при помощи массивного вентилятора, приводимого в действие от электросети.

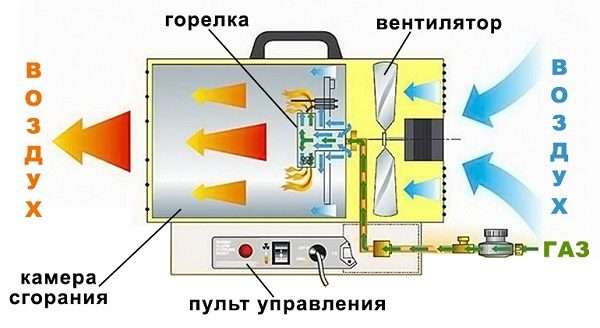

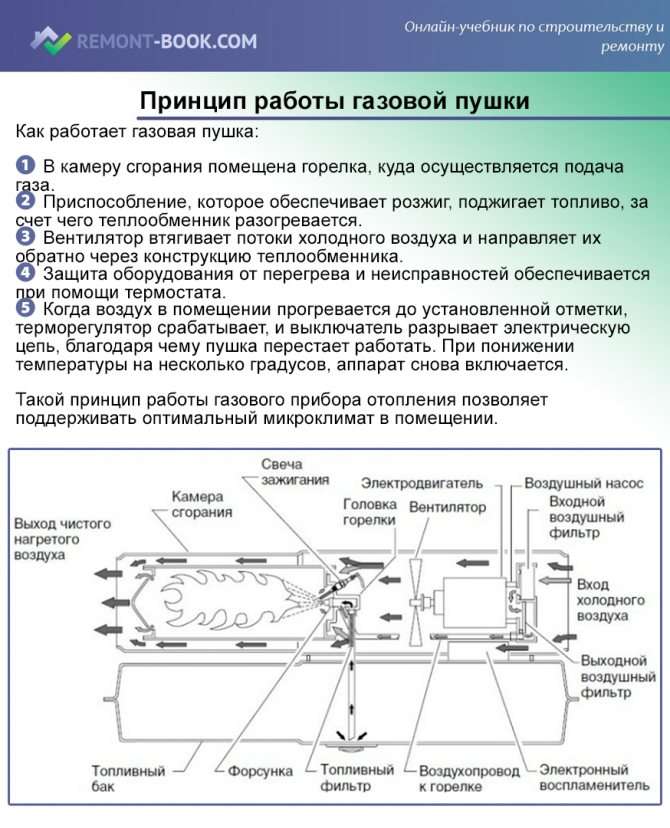

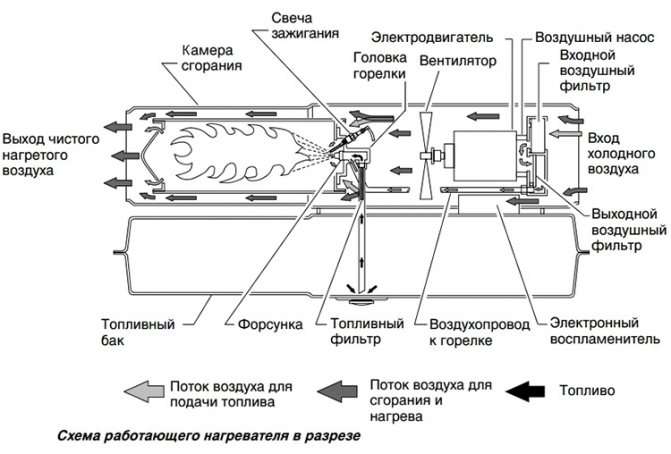

Механизм работы простейшей газовой пушки

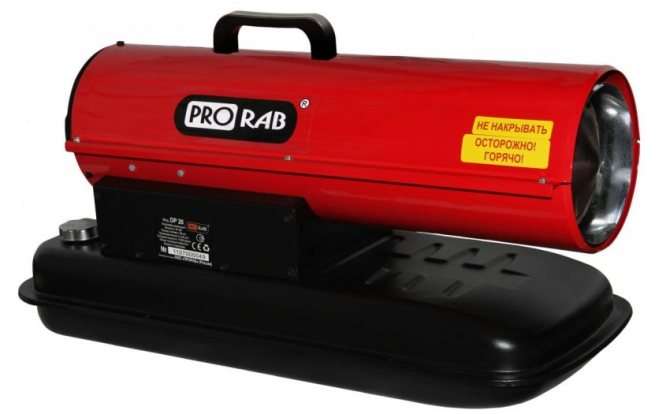

В отличии от дизельных пушек, в газовых при сгорании горючего создается малое количество вредных веществ и угарного газа, потому они требуют наименьшей производительности принудительной вентиляции. Но при всем этом скорость и мощность подогрева у них схожие. И, кстати, конструкция газовых пушек проще, ежели у дизельных, потому ломаются они очень изредка (только при нарушении правил эксплуатации), а изготовители дают гарантию, в среднем, на 3 – 6 лет на такие устройства.

Закрытые и открытые пушки

Условно все газовые пушки классифицируются на открытые и закрытые:

• Открытые (прямого нагрева). Имеют более ординарную конструкцию, горелка открыта, все сгораемые газы попадают в помещение. Непременно для обычной работы требуют высококачественной вентиляции обогреваемого помещения.

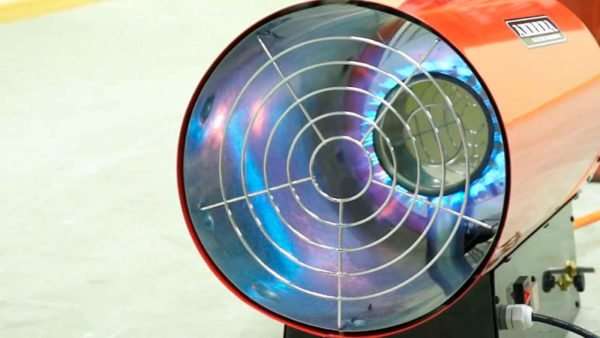

Пушка с открытой горелкой. Более всераспространенный вариант, но при всем этом может употребляться только в тех помещениях, где имеется обычная приточная вентиляция. В неприятном случае — скапливается углекислый и угарный газ, а в таком помещении человеку находиться очень небезопасно

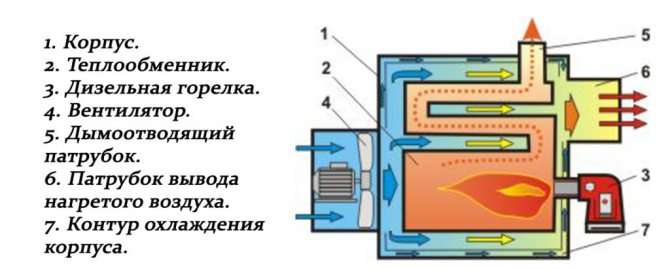

• Закрытые (непрямого нагрева). Горелка закрыта, дополнительно имеется выход для удаления отработанного газа. Такие пушки наименее сильны и эффективны, требуют неотклонимого подключения к дымопроводу, но полностью неопасны (и их массивно использовать даже в маленьких жилых помещениях). В качестве нагревательного элемента употребляются либо воздушные ТЭНы, либо радиаторы (кольцевые нагреватели).

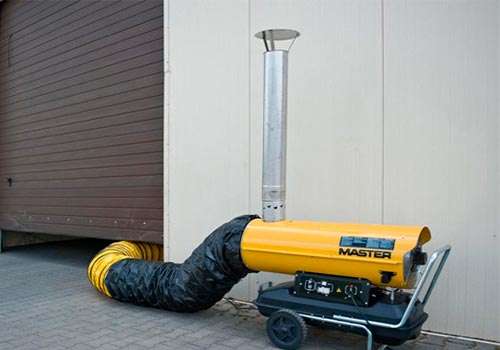

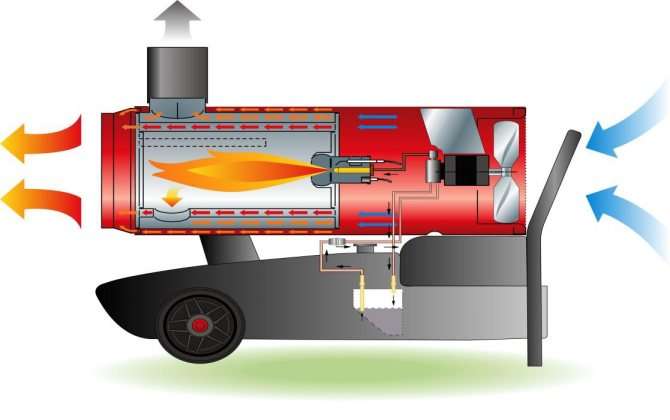

Термическая пушка закрытого типа. В этом случае — установлена на улице, а теплый воздух подается по специальному воздуховоду

Обычно, открытые употребляются в нежилых помещениях (гараж, сарайчик, склад), закрытые – в жилых либо в тех, где имеются проблемы с вентиляцией.

Систематизация по типу подключения

Газовые пушки по типу подключения и применяемому горючему делятся на:

1. Метановые. Такие подключаются к бытовой газораспределительной сети впрямую. Допускается подача метана и из баллонов, но таковые заправляют далековато не на всех заправках (сам процесс длинный, просит использования специального оборудования).
2. Пропановые. Работают на консистенции пропан-бутан, подключаются к баллонам. Такие более всераспространены, потому что пропан достаточно дешевенький, его заправка в баллон занимает минимум времени.

Подключается к бытовой газораспределительной сети. Но при всем этом мощность у неё достаточно низкая, потому что в таких источниках газа конечное давление низкое

Цены на модельный ряд газовых пушек MASTER BLP 17M

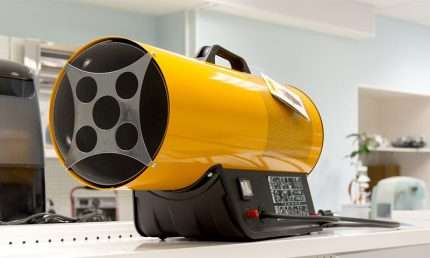

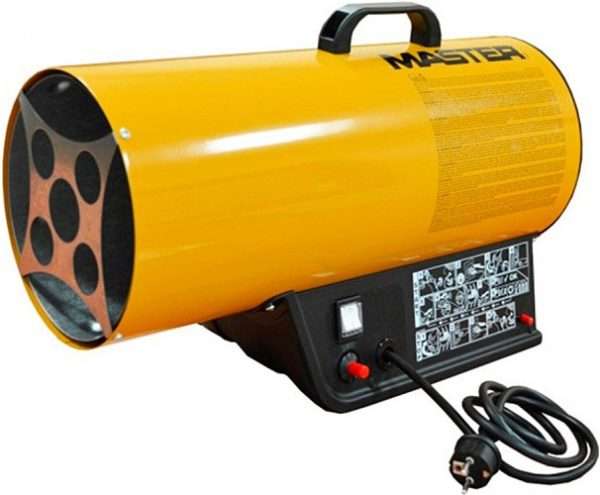

Газовая пушка MASTER BLP 17M

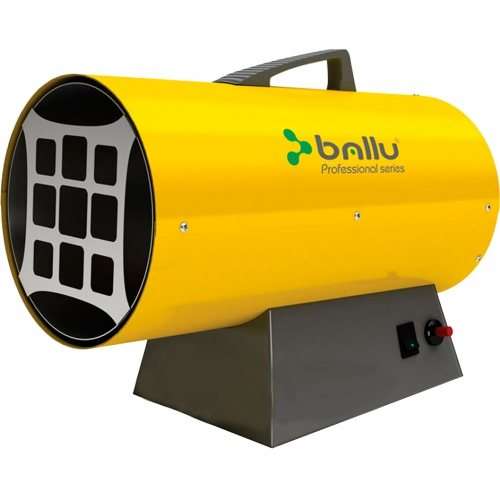

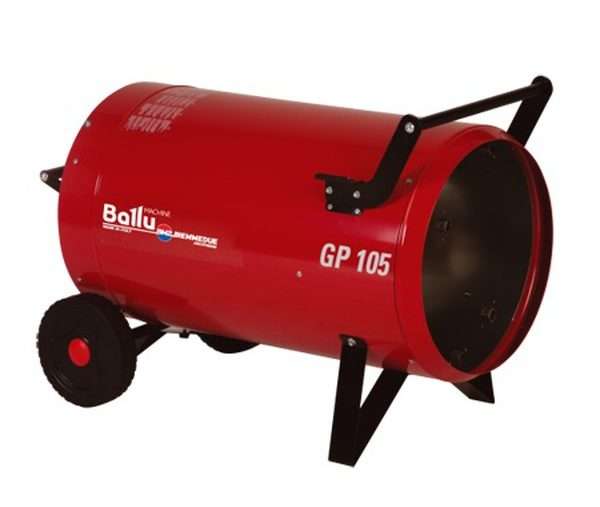

Пользующиеся популярностью модели промышленных газовых теплопушек

Сфера внедрения термических электропушек достаточно широка. Промышленные агрегаты используют для прогрева производственных, складских и даже жилых помещений. А на малых площадях возможно обойтись и самодельной конструкцией теплогенератора, которому полностью по силам протопить гараж либо дачный домик.

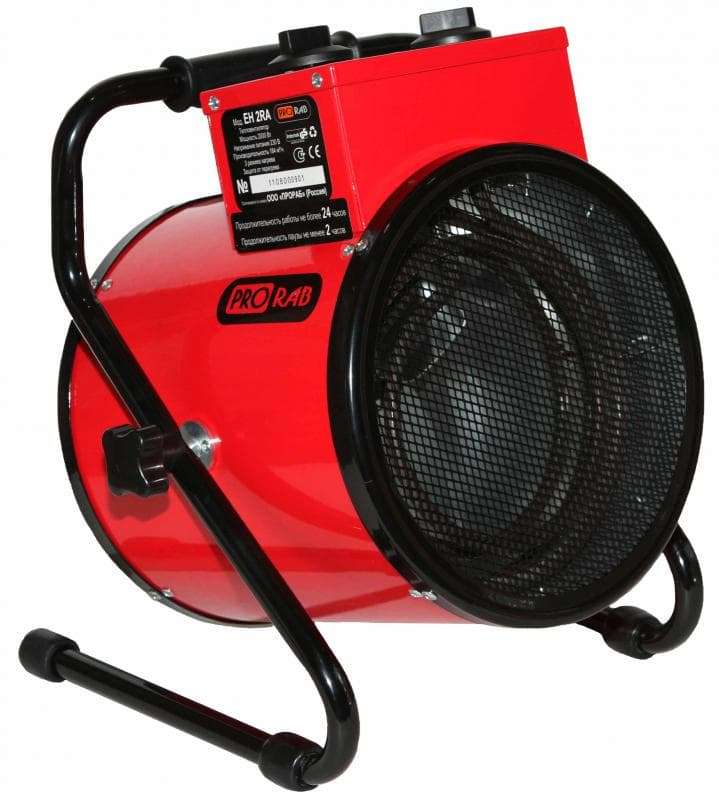

Но разглядим детально, что собой представляет электронная термическая пушка: своими руками ее можно собрать из подручных материалов.

В отличие от других видов теплопушек, электроприбор в состоянии сделать фактически хоть какой домашний мастер, знакомый с азами электроники.

Хотя КПД электропушки изрядно ниже дизельных либо газовых устройств, зато он не выделяет вредных для здоровья товаров горения и может устанавливаться в любом помещении – доме, теплице, подсобных пристройках.

Мощность пушек промышленного предназначения варьируется в границах от 2 до 45 кВт, при этом количество нагревательных частей в них может доходить до 15 шт

Разглядим, как работает электронный агрегат.

Неважно какая электропушка состоит из 3-х главных компонент: корпуса, электромотора с вентилятором и нагревательного элемента.

Дополнительно устройство можно укомплектовать хоть какими «бонусами» от промышленных агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, сенсором нагрева корпуса, защитой мотора и другими элементами, но они увеличивают не только лишь комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Скорость нагрева воздуха во всем объеме помещения находится в зависимости от количества и мощи нагревательных частей – чем больше их площадь, тем активней будет происходить передача тепла

Работает электронная пушка так:

• при подключении к сети ТЭН преобразовывает электронный ток в термическую энергию, за чей счет и греется сам;
• электродвигатель приводит в работу лопасти крыльчатки;
• вентилятор загоняет вовнутрь корпуса воздух из помещения;
• прохладный воздушный поток соприкасается с поверхностью ТЭНа, греется и, принуждаемый вентилятором, выводится из «дула» пушки.

Если устройство обустроен терморегулирующим элементом, он приостановит работу нагревателя при достижении запрограммированной температуры. В простых устройствах держать под контролем нагрев придется без помощи других.

Основной плюс термического электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт.

Такие устройства даже в самодельном выполнении мобильны, весят мало и полностью способны прогреть площадь до 50 м2 (на теоретическом уровне можно и больше, но с устройствами высочайшей мощи лучше не экспериментировать и приобрести готовый агрегат, ну и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Рабочие свойства устройства должны соответствовать обогреваемой площади.В среднем на каждые 10 м2 пригодится 1 кВт, но почти все находится в зависимости от самого помещения – строй материалов, свойства остекления и наличия утепления

Плюсы самодельной электронной пушки:

• Экономия средств – фабричные агрегаты стоят дорого, а собрать обогревающее устройство можно с минимумом покупных деталей либо даже вполне из средств находящихся под рукой, сняв недостающие элементы со старенькых устройств.
• Безопасность – из всех самодельных теплогенераторов электроприбор более прост в эксплуатации, так как не просит подключения к газу либо заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек мал.
• Резвый нагрев помещения – работа термический пушки изрядно эффективнее других вариантов самодельных электрообогревателей, к примеру, каминов либо масляных радиаторов.

Из минусов можно отметить большой расход электроэнергии (количество находится в зависимости от мощи мотора и ТЭНа).

Не считая того, работа вентилятора достаточно громкая, и чем больше размах «крыльев» и скорость вращения, тем посильнее будет производимый шум.

Ну и хоть какой недочет самодельного электронного устройства – возможность ошибки при сборке либо подключении, которая может стать предпосылкой замыкания в сети, удара током и самовозгорания устройства.

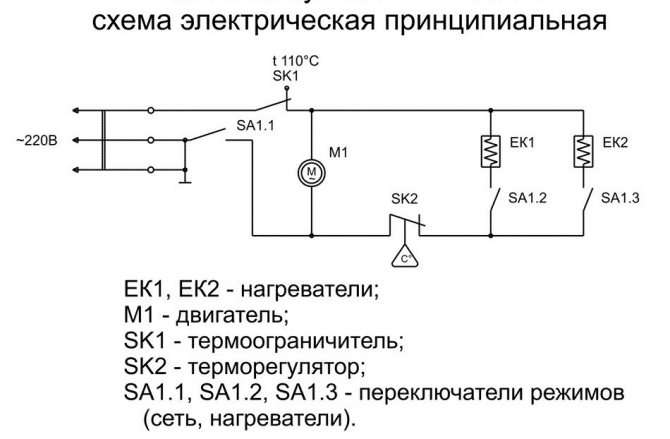

Самый непростой шаг при сборке устройства – составить правильную схему электроцепи для подключения устройства в сеть. Потому предлагаем пользоваться уже готовым примером, взяв его за базу будущей теплопушки. Как видно на схеме, переключатель и термостаты должны соединяться поочередно, а цепь – замыкаться на ТЭНе и электродвигателе с вентилятором.

Термостат отвечает за уровень нагрева ТЭНа и автоматическое разъединение цепи при достижении подходящей температуры в помещении, и если исключить его из схемы, придется без помощи других смотреть за оборудованием, чтоб обойти перегрева

Разглядим особенности производства 2-ух обычных вариантов.

Для корпуса будущей пушки можно подобрать отрезок железной либо асбестоцементной трубы подходящего поперечника. Подгонять размер идеальнее всего по размаху «крыльев» вентилятора, ведь тот должен перекрывать один из торцов устройства.

При желании теплогенератор можно сделать из маленького железного бака, покрытого цинком ведра, старенькой кастрюли либо отработанного газового баллона, основное – чтоб стены «кожуха» не были тонкими.

Мощность вентилятора для термический пушки не имеет решающего значения, ведь скорость нагрева воздуха зависит только от ТЭНа, а крыльчатка только развеивает теплый поток по помещению, потому можно отважно брать кусок от бытовой вытяжки либо пылесоса

Что касается ТЭНа, то можно снять этот элемент с отслужившей плитки либо бойлера, либо приобрести в магазине – на данный момент не неувязка отыскать нагреватель хоть какой формы. Если будете брать готовый, наилучшим вариантом станет оребренная деталь, специально созданная для резвого прогрева передвигающегося воздушного потока.

Кроме 3-х главных частей (корпуса, мотора и ТЭНа), для работы пригодится трехжильный кабель, болты, предохранительные автоматы и выключатели, размыкающие сеть.

Поэтапный план работы:

1. Найти нужную мощность для будущей электропушки. За отправную точку можно взять всераспространенную формулу, по которой на 10 м2 требуется 1 кВт (при высоте потолков 2,5-3 м). А если помещение не утеплено, находится в подвале либо имеет огромную площадь остекления – отважно прибавляйте к приобретенным данным еще 20-30%. Но если требуемая мощность превосходит 2,5-3 кВт – задумайтесь, выдержит ли ваша проводка такую нагрузку.
2. Изготовьте корпус. Если это железный лист – его необходимо согнуть и зафиксировать форму сваркой, обручами либо заклепками. У ведра, баллона либо кастрюли – отпилить днище и крышку. Словом, должен получиться каркас цилиндрической либо прямоугольной формы с 2-мя открытыми отверстиями по торцам.
3. Проверьте сопротивление ТЭНа и сравните его с расчетным. По мере надобности можно добавить еще 1-2 элемента, подключив их поочередно, либо прирастить мощность, укоротив элемент.
4. На один из торцов трубы прикрепить электродвигатель с вентилятором (можно использовать штатные крепежи). Крыльчатка должна очень плотно перекрывать просвет, но при всем этом свободно крутиться. Провода подключаются к сети через предохранитель на 6А, комплектуются выключателем.
5. ТЭН закрепляется снутри трубы (примерно в середине) с помощью заклепок либо пластинок из тугоплавких материалов. Расстояние должно быть достаточно удаленным от вентилятора, чтоб не перегреть электромотор. Провода выводятся наружу корпуса и также присоединяются к сети, но уже через предохранитель на 25А.

После проверки изоляции всех соединений можно сделать пробный пуск устройства. Если все собрано правильно, при включении вилки в розетку на одном конце пушки начнет крутиться вентилятор, а из другого пойдет теплый воздух, равномерно набирающий температуру.

Если же в вашем арсенале домашнего мастера не оказалось старенького бытового устройства, откуда можно снять ТЭН, а брать готовый нагреватель по любым причинам не охото, можно сделать его без помощи других из нихромовой спирали.

Читать дальше: Установка биде своими руками правила монтажа и подключения к коммуникациям

Не считая низкой себестоимости, у такового элемента есть принципиальное преимущество перед заводскими экземплярами – возможность без помощи других подогнать подходящий размер по формату корпуса и прирастить скорость нагрева до неопасного максимума.

Приборы с открытой спиралью по дефлоту числятся пожароопасными, потому самостоятельное изготовка ТЭНа просит добротных способностей работы с электрикой

Для самоделки пригодится приобрести нихромовую проволоку с подходящим поперечником и параметром сопротивления. А это находится в зависимости от планируемой мощи вашего устройства (для бытовых устройств и сети 220 В лучше не превосходить 5 кВт).

Размер спирали можно найти опытным методом, подбирая количество витков по степени нагрева провода, но еще проще пользоваться таблицей, где D – поперечник стержня, на который будет намотана проволока с длиною L

Еще вариант — смастерить самодельный ТЭН из маленького отрезка асбестоцементной трубы, поместив вовнутрь свернутую спираль из той же нихромовой проволоки. Расположить витки можно по горизонтали и вертикали, чтоб окутать огромную площадь.

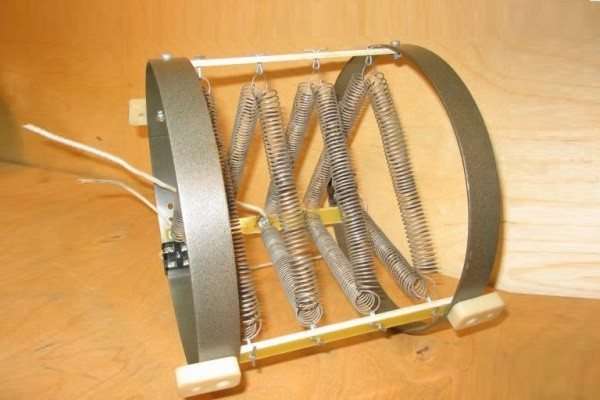

Самодельный ТЭН на 1,6 кВт из 6 фрагментов спирали, которые фактически на сто процентов перекрывают просвет трубы, что обеспечивает резвый нагрев воздушного потока

Сборка конструкции производится по аналогии с вышеперечисленной аннотацией, потому не будем повторяться на схожих моментах, а только разглядим аспекты присоединения самодельного ТЭНа:

• Чтоб спираль держала правильную форму, для каждого витка сделайте особые насечки на стержне. Проволоку необходимо наматывать достаточно плотно, но непременно в один слой.
• Концы проволоки необходимо подсоединить к электропроводам с помощью болтовых соединений и заизолировать.
• Провода, выведенные наружу через просверленные в корпусе отверстия, необходимо подключить к сети через предохранитель на 25А.

Значимый недочет таковой самоделки, кроме расхода энергии и иных минусов электропушек, – противный жженый запах, который появляется от сжигания пыли на открытой спирали. Многие советуют установить по торцам решетку – такая преграда, естественно, не управится с маленьким мусором, зато защитит от случайного контакта с нагревательным элементом либо работающей крыльчаткой.

Плюсы и минусы термических пушек

К очевидным преимуществам газовых термических пушек стоит отнести:

• низкая цена;
• простота конструкции (огромную часть поломок можно оперативно убрать без помощи других);
• экономия (подогрев обходится еще дешевле, ежели у пушек на дизельном горючем, «отработке» либо электричестве, некие модели совсем подключаются к бытовой газораспределительной сети);
• высочайшая мощность при маленьких габаритах и весе (средняя масса пушки со всем обвесом – от 5 до 15 килограмм, зависимо от мощи);
• есть модели с поддержкой подключения электричества через аккумуляторные батареи (способность к работе не находится в зависимости от наличия электросети);
• еще безопасней, ежели дизельные.

Такая пушка за 1 час активной работы спаливает порядка 1,5 — 2 л. газа (на наибольшей мощи). И этого хватит, чтоб обогреть помещение выше 200 квадратных метров. Электронный обогреватель для этого издержит более 40 кВт*ч энергии, что обойдется в разы дороже (и времени на это будет нужно изрядно больше)

Но есть у них и недочеты. К значимым относятся:

• в качестве горючего – газ, при нарушении правил эксплуатации устройства это приведет к пожару;
• нужна высококачественная приточная вентиляция обогреваемого помещения (в неприятном случае – можно отравиться угарным газом);
• требуют постоянного обслуживания (а именно, очистки системы газоподачи, смены фильтров и т.д.);
• неравномерный подогрев помещения (теплый воздух скапливается вверху, прохладный – опускается к полу, разница температур может достигать и 20 градусов).

Это — электронная пушка. Воздушный поток — всенаправленный. Газовых пушек, которые тоже дают таковой поток нагретого воздуха — не существует, потому что у них имеется малогабаритная камера сжигания

Цены на модельный ряд газовых пушек СПЕЦ IGE-15

Газовая пушка СПЕЦ IGE-15

Плюсы термический пушки

Такие отопительные приборы, как конвектор либо радиатор, прогревают помещение достаточно длительно, так как под действием одной только конвекции подогретый воздух распространяется очень нерасторопно. Термическая пушка — и в этом ее основное достоинство — на конвекцию не полагается и распространяет подогретый воздух принудительно.

В конечном итоге уже через несколько минут в помещении устанавливается предпочитаемая температура, при этом независимо от его размеров. В больших складских помещениях, выставочных павильонах, огромных торговых залах термические пушки вообщем неподменны, потому что умеренно прогреть такие объекты до комфортабельной температуры никакими другими средствами нереально.

Механизм работы термических пушек

Полезными они будут и в маленьких постройках, не оборудованных водяной системой отопления, к примеру, в гараже. Естественно, если юзер посиживает на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в различных зонах гаража, без термический пушки не обойтись.

Есть у термических пушек и еще одна функция, более нужная. Таковой устройство может употребляться в качестве огромного фена. Волосы сушить им, естественно, нельзя, а вот погреб, заштукатуренную либо окрашенную стенку, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — полностью.

Читать дальше: Угольный фильтр для кухонной вытяжки

3-ий метод внедрения термический пушки — резвый прогрев больших изделий. Обычный пример — полотно натяжного потолка, которое при установке необходимо прогревать конкретно таким устройством.

Доп функции

Из доп функций в газовых термических пушках встречаются:

1. Система автоматического поджога. Работает либо от электросети, либо как механический пьеза-элемент. При их отсутствии пуск устройства производится вручную (поднесся спичку либо хоть какой другой пылающий элемент к соплу горелки).
2. Регулировка скорости вращения вентилятора. Таковой функционал позволяет настроить мощность воздушного потока. Для малеханьких помещений – меньше, для огромных – больше.
3. Регулировка подачи газа. Употребляется для включения «турбо-режима», когда нагревающий элемент разогревается практически за 10 – 20 секунд. Позволяет начать подогрев помещения одномоментно.
4. Наличие доп сенсоров. К таким относят сенсор утечки газа, сенсор понижения давления газа, термостат (реагирующий на температуру среды), индикатор положения (при случайном опрокидывании пушки – перекрывает подачу газа, устройство при всем этом отключается).
5. Термопара. Позволяет вентилятору автоматом регулировать скорость вращения зависимо от температуры в камере сжигания либо ТЭНа.

В данной модели 4 сенсора, позволяющих устройству автоматом врубаться/выключаться для поддержания данной температуры в помещении

Также изготовители стали выпускать автоматические газовые пушки, работающие по принципу обыденных электрообогревателей с термостатом. Другими словами, они врубаются и отключаются автоматом, поддерживая температуру в помещении на данном уровне. Но порог срабатывания таких устройств высочайший, потому на тщательное соблюдение температуры прямо до 0,5 градусов рассчитывать не стоит.

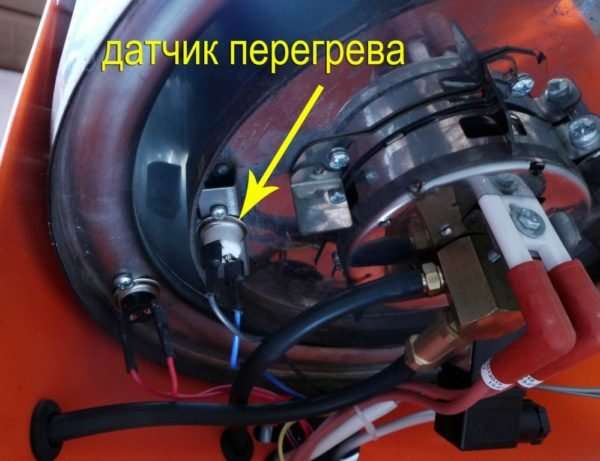

Подобные сенсоры отвечают за автоматическое отключение пушки при появлении нештатной ситуации. Но выходят они из строя достаточно стремительно, в особенности при использовании плохого горючего

Видео — Газовая пушка, отопление гаража (стоит брать)

Узнайте, как выбрать отопительный газовый напольный котел для личного дома, в специальной статье на нашем портале.

Как сделать газовую пушку своими руками — пошаговая аннотация

Зная механизм работы самой обычной газовой пушки можно осознать, что сделать такую же конструкию в домашних критериях без помощи других – не составит заморочек. Основное – подобрать комплектующие. В качестве корпуса можно использовать либо кусочек покрытой цинком снаружи трубы, поперечником от 100 мм (рекомендуется – 200 мм), а в качестве горелки подойдет хоть какой примус (лучше – с регулировкой интенсивности подачи горючего на конфорку). Все это можно приобрести в магазине строй либо бытовых продуктов.

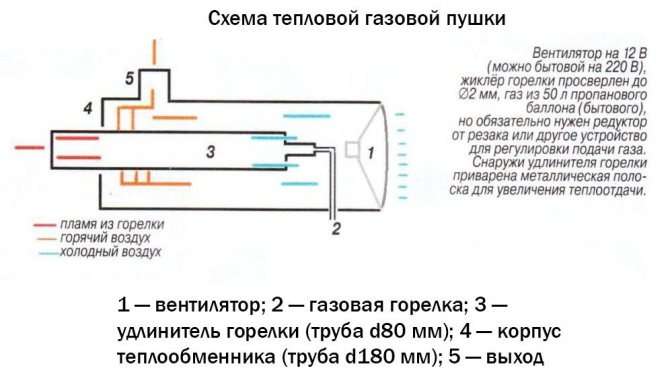

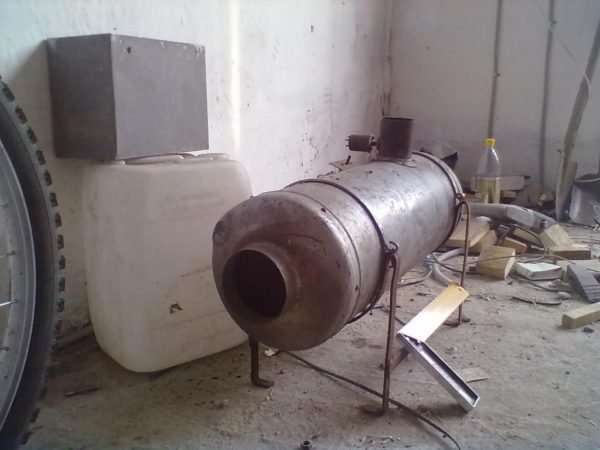

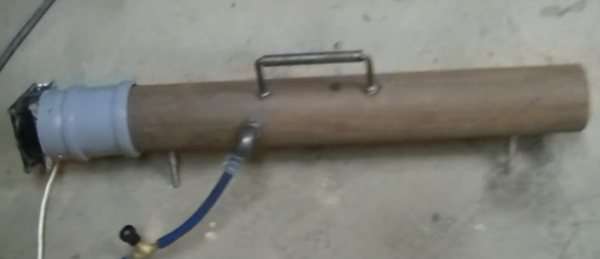

Пример конструкции обычный газовой пушки, которую можно сделать своими руками

Ещё один аспект – это принудительная конвекция. При массивном газовом потоке устанавливать систему, которая без помощи других будет выдувать прогреваемый воздух – не непременно. Основное – использовать трубу не с запаянными концами, ведь в данном случае воздушный поток создается автоматом (из-за различия температур воздуха на концах цилиндра).

Если же конвекция все таки нужна, то с задней части трубы просто устанавливается обыденный бытовой вентилятор. Основное – отрегулировать частоту вращения лопастей таким образом, чтоб создаваемый воздушный поток не приводил к гашению горелки. Обычно, 200 – 300 об/мин достаточно.

Емкость из алюминия в качестве газовой пушки. Преимущество таковой конструкции — высочайший коэффициент теплопотери. Но долговечность такового варианта — спорная

Итого, для сотворения газовой пушки своими руками нужно:

Шаг 1. Выбрать подходящий корпус. В эталоне – железная труба поперечником в 200 мм и длинноватой более 80 см.

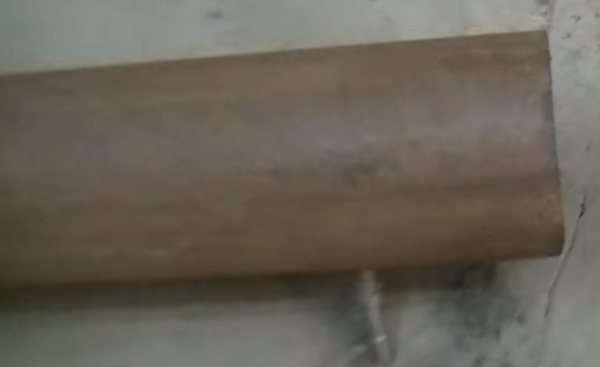

Определяемся с корпусом для пушки

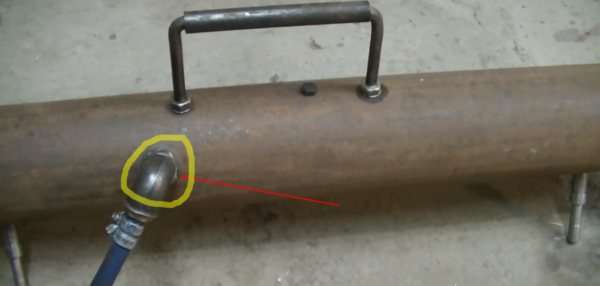

Шаг 2. В высшей части трубы приготовить отверстие под установку сопла с горелкой. Можно его выполнить при помощи ступенчатого сверла. Стандартный вход под сопло – порядка 25 мм (тогда можно и водопроводный кран поставить, но рекомендуется конкретно газовый – конструктивно они отличаются).

Монтируем отверстие под подачу газа

Шаг 3. Смонтировать горелку. Закрепляется все это на шайбе либо муфте, затягивающейся снаружи трубы. Под все крепления непременно добавляется огнеупорный герметик (авто, тот, что используется при монтаже прокладок в блоке цилиндров), чтоб обойти утечки газа и оборотной тяги в камере сжигания.

Устанавливаем горелку

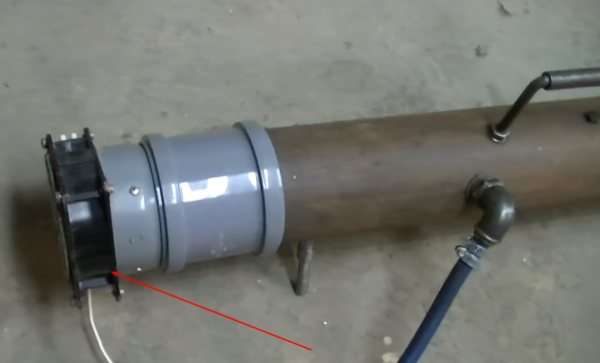

Шаг 4. По мере надобности – смонтировать сзади трубы вентилятор. Не непременно все делать герметичным, основное – сделать направленный воздушный поток.

Вентилятор поспособствует более направленному термическому сгустку

Шаг 5. Подключить получившуюся пушку к источнику газа (пропан либо метан – находится в зависимости от типа установленной горелки) и провести тестовый пуск. Автоподжога в таковой системе, конечно, не предвидено, так что горелку будет нужно запускать вручную.

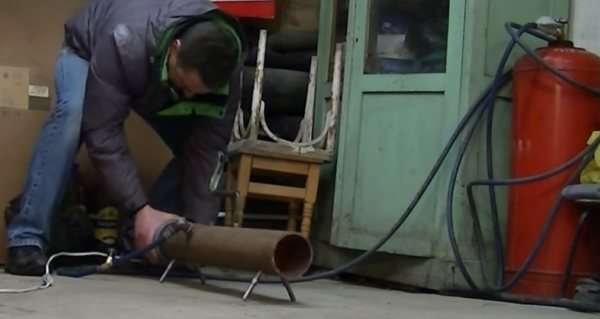

Подключив баллон с газон, производим тестовый пуск

При тестовом запуске самое основное – это убедиться в отсутствии утечки газа (перепроверить все соединения), также в обычном нагреве горелки (она не должна перенагреваться, покрываться копотью либо становиться красноватой).

Тестовый пуск и проверку работоспособности проводят на улице, а не в закрытом помещении. Но следует держать в голове, что подобные устройства – очень небезопасны, потому без подабающего опыта пробовать их сделать без помощи других – не наилучшее решение. И при работе с ними рядом непременно должен кто-то находиться, чтоб в случае появления какой-нибудь поломки немедля дисконнектнуть устройство.

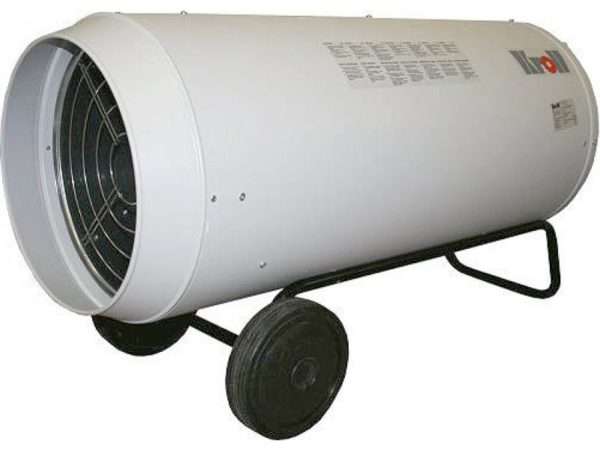

Kroll P 10, обойдется недешево, но техника данного изготовителя очень надежна

Использовать без помощи других сделанные термические пушки конкретно для подогрева не следует. Они лучше подходят для резвой просушки помещения либо же для термический обработки поверхностей (к примеру, для борьбы с плесенью и грибком).

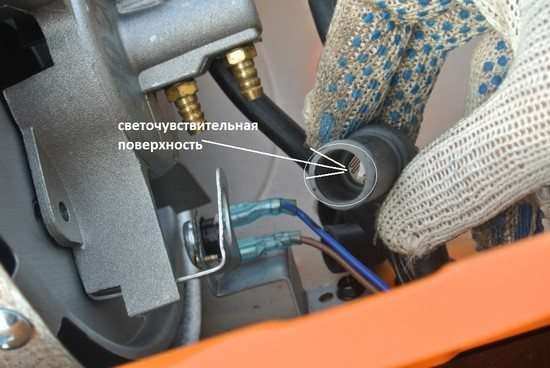

В промышленных пушках в реле устанавливается фотоэлемент. Конкретно благодаря ему при отсутствии снутри камеры сжигания огня подача газа тоже отключается. Без помощи других такое реле сделать тоже не составит заморочек

Видео — Газовая термическая пушка своими руками

Термическая пушка – механизм работы, виды

Бытовые тепловентиляторы – это малогабаритные устройства, которые просто можно установить фактически в любом подходящем месте. Для работы устройства необходимо электричество: и для вентилятора, и для нагревательного элемента. Такие устройства нередко используют и в квартирах, и в гаражах, и даже для подогрева цехов, теплиц и других помещений. Все находится в зависимости от мощи устройства.

В хоть какой модели тепловентилятора есть три составляющие:

• вентилятор;
• нагревательный элемент;
• корпус.

Вентилятор прогоняет поток воздуха через корпус, спираль этот воздух нагревает, потоки теплого воздуха распространяются по комнате.

Если дополнить устройство элементами автоматического управления, можно будет задавать приемлемую температуру воздуха. Устройство будет врубаться и отключаться без роли человека, что дозволит сберегать электроэнергию.

Для производства самодельного тепловентилятора подойдет обыденный бытовой вентилятор, размеры которого соответствуют корпусу устройства. Время от времени корпус делают, ориентируясь на размеры вентилятора

При эксплуатации тепловентилятора нужно придерживаться правил безопасности. Не следует класть какие-либо предметы либо материалы конкретно на корпус тепловентилятора либо очень близко от защитной решетки.

Если устройство оборудован системой защиты от перегрева, он просто отключится. Но если этот модуль не был установлен во время сборки, может появиться перегрев устройства, его поломка и даже воспламенение.

Своими руками сделанный тепловентилятор быть может практически хоть какого подходящего размера и мощи. В качестве корпуса можно использовать отрезок асбоцементной трубы, железной трубы, свернутый лист металла и даже корпус от старенького системного блока.

Обычно поначалу выбирают вентилятор и делают нагревательную спираль, а потом определяются с типом корпуса устройства зависимо от его внутренности.

Важный момент при разработке этого нагревательного устройства – безопасность: пожарная и электронная.

Нагревательная спираль в самодельных устройствах в большинстве случаев бывает открытого типа, ее просто свивают из подходящей проволоки. Конкретный контакт с нагретой спиралью может привести к возгораниям, ожогам и т.п.

Чтоб сделать тепловентилятор своими руками, пригодятся самые обыденные инструменты, также исходные познания по монтажу бытового электрического оборудования

Потому спираль необходимо правильно закрепить снутри корпуса, а снаружи закрыть устройство надежной решеткой. Внимания просит и установка электропитания устройства.

Все контакты нужно изолировать, понизу обычно делают основание из материалов, которые не проводят ток: резины, фанеры и т.п.

Галерея изображений

Фото из

За базу в сооружении тепловентилятора стоит взять промышленную модель, устройство которой послужит шаблоном

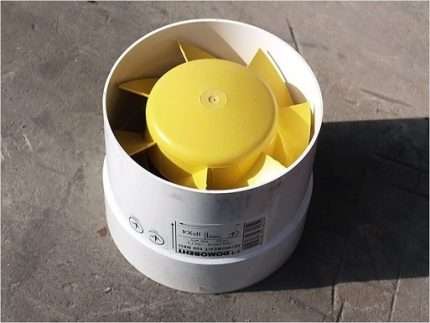

Для сборки тепловентилятора потребуются движок, центробежный либо осевой вентилятор, провода и корпус, составляющие можно собрать из буквального хлама

На стадии подбора подходящих средств находящихся под рукой стоит сразу обусловиться с типом нагревательного элемента и методом его крепления

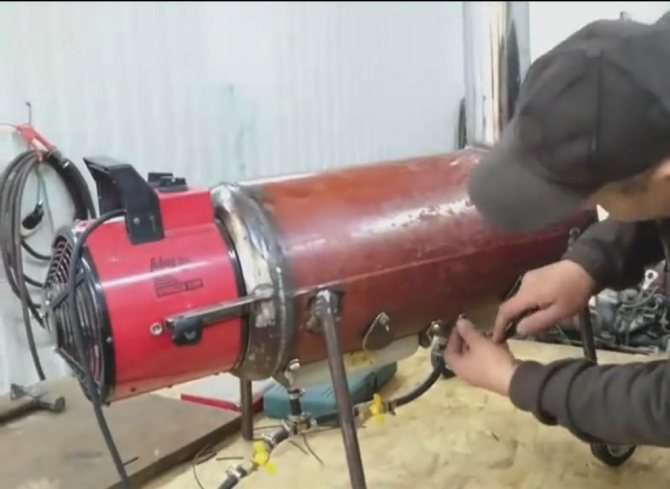

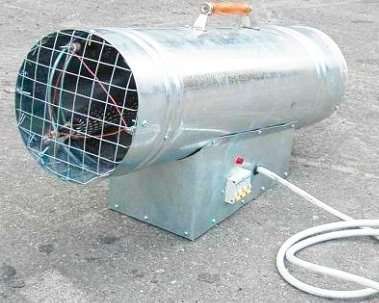

На фото соответствующий пример самодельной термический пушки. На основании из доски закреплен старенькый вентилятор от демонтированной воздухопроводящей системы и резистор ПЭВ 50

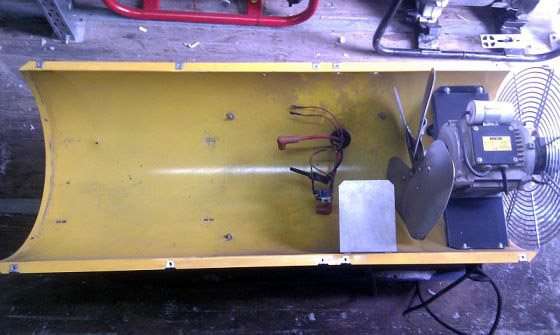

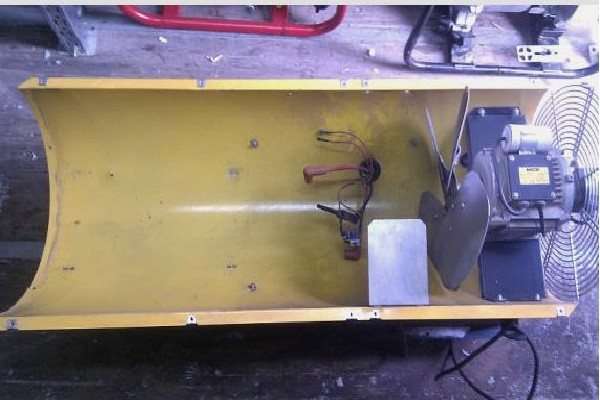

Осонова для производства тепловентилятора

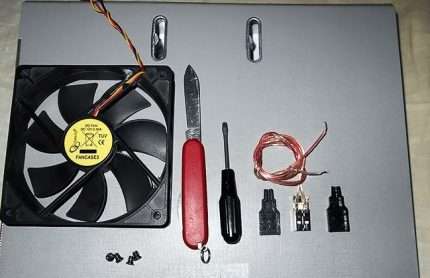

Средства находящиеся под рукой в сборке устройства

Вольфрамовая спираль для обогревателя

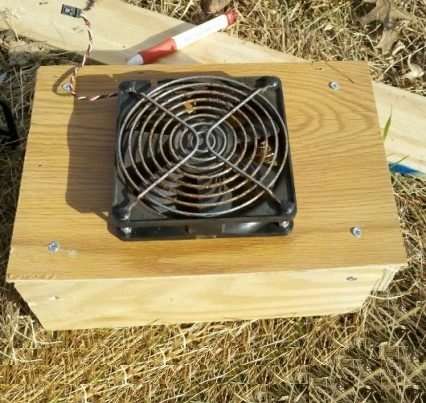

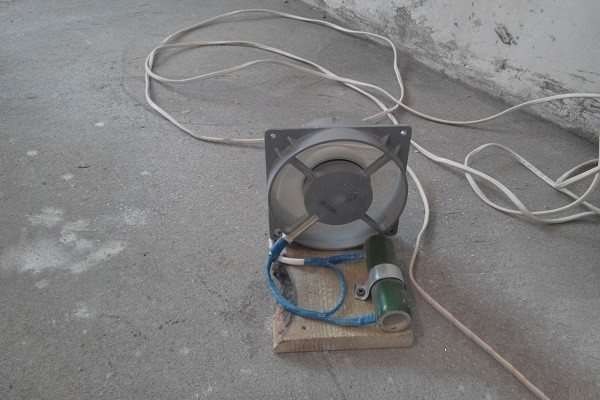

Обогреватель из старенького резистора и вентилятора

На самом деле собственной термическая пушка — это тот же тепловентилятор. В открытом с 2-ух сторон корпусе круглой формы установлены источник тепла и вентилятор, прогоняющий через него воздух.

В итоге на выходе появляется тёплый воздушный поток, температура которого может достигать нескольких сот градусов.

Механизм работы подобного агрегата можно сопоставить с функционированием вентилятора, но термическая пушка выпускает в помещение не прохладный, а теплый воздух.

Воздух, функционирующий снутри корпуса, разогревается от ТЭНа либо горелок, работающих на разных видах горючего.

Заглавие «пушка» вызвано как наружным сходством устройства с артиллерийским орудием, так и сильной струей нагретого воздуха, которым «выстреливает» агрегат

Термические пушки различных модификаций находят широкий диапазон внедрения.

Их с фуррором используют:

• в индустрии для подогрева широких производственных и складских помещений;
• в сельском хозяйстве для поддержания комфортабельной температуры воздуха в парниках, оранжереях, теплицах;

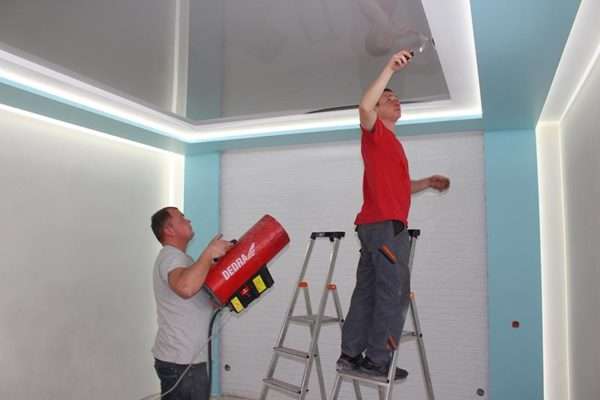

• в строительстве для резвой сушки заштукатуренных, окрашенных либо отделанных другими методами комнатах;
• в быту для нагрева и просушки подсобных помещений и гаражей;
• для подогрева жилых домов при чрезвычайных обстоятельствах (к примеру, трагедиях на отопительных трассах).

Есть и другие методы использования схожих устройств, так к примеру газовые агрегаты обширно используются при монтаже натяжных потолков.

Заглавие «пушка» обосновано внешним обликом устройства. Он «стреляет» потоком теплого воздуха, который нагнетается с помощью вентилятора. Нагревание воздуха происходит от спирали накаливания, которая может греться с помощью различных источников питания.

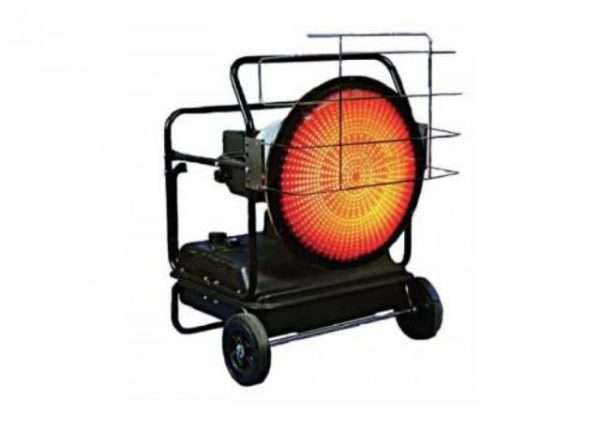

Если инфракрасную и «водяную» термическую пушку лучше брать в магазине, то нагревательный устройство, который работает от электричества, газа либо ДТ можно сделать и своими руками.

Можно сделать газовую пушку непрямого нагрева спирали и вариант с открытым подогревом гаража. Газовая пушка идеально сушит стенки и неподменна при строй работах и в гаражах с завышенной влажностью.

Разглядим по шагам, как сделать простейшую пушку с открытым подогревом, которая работает от газового баллона, ее сделать самому легче:

• пригодятся последующие материалы – для корпуса избираем огнеупорный материал (железная труба с толстыми стенами, наилучшее решение для корпуса), горелка от газового котла, вентилятор (нужно, чтоб поперечник вентилятора соответствовал поперечнику трубы корпуса), газовый баллон, шланг подачи газа с редуктором;
• в железной трубе корпуса (длина метр, полтора, поперечник – до 18 см) необходимо просверлить с 2-ух сторон отверстия для крепления шланга подачи газа и для выхода потока жаркого воздуха. Отверстия сверлим, отступая от края – 2 – 3 см, поперечник для входа подачи газа по размерам разъема шланга, поперечник отверстия для выходного патрубка – 5 см;
• камера сжигания – встраивается вовнутрь корпуса, это железная труба наименьшего поперечника. К ней привариваются с наружной стороны от 4 до 8 железных ребер пластинок, которые наращивают теплопотерю. Дополнительно пластинки крепко фиксируют камеру сжигания снутри корпуса термический пушки. Размеры камеры сжигания совместно с ребрами пластинами – по поперечнику трубы корпуса, этот сердечник должен свободно входить в корпус;
• камеру сжигания необходимо будет крепко приварить к корпусу с помощью сварки, она должна выступать за оба края большой трубы;
• сейчас необходимо герметично закрыть зазор, который образовался меж камерой сжигания и трубой железного корпуса, для этого нужно вырезать железный круг подходящего поперечника и ширины;
• горелку от старенького газового котла либо просто насадку для душа, нужно установить в камеру сжигания, к ней необходимо подсоединить шланг от газового баллона. Мастера рекомендуют укреплять горелку на тоненькой изогнутой железной трубке, которую нужно приварить изнутри камеры сжигания;
• вентилятор крепим с помощью шурупов на прямоугольный фланец (его легче укреплять, чем круглый), который закрепляем сваркой к корпусу, со стороны, обратной камере сжигания

Принципиально после того. Как газовая пушка собрана проверить плотность всех крепежей и креплений, в особенности соединение шланга подачи газа.

Проще и понятней поглядеть процесс производства таковой пушки в подробной видео аннотации

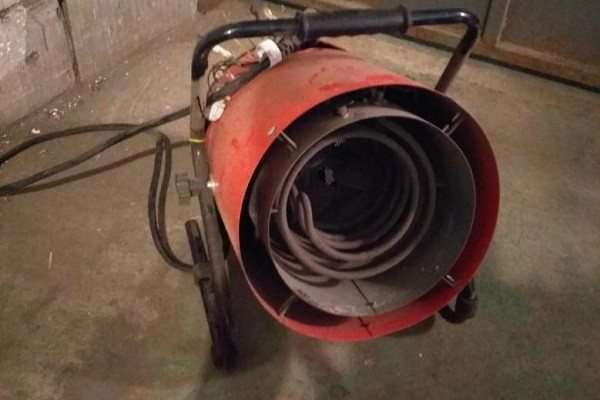

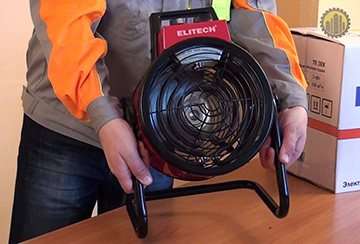

Самая обычная термическая пушка своими руками – электронная, в ней спираль греется от электричества, и теплый воздух с помощью вентилятора подается в помещение. По сопоставлению с газовой и пушкой на ДТ, электронный обогреватель не дает прямого открытого пламени, потому более неопасен.

Читать дальше: Заделка швов гипсокартона своими руками: аннотация, видео

Единственный минус – большой расход электроэнергии. Потому электронные пушки комфортно использовать в гараже для резвого прогрева помещения, но не в качестве неизменного отопления в зимний период.

Процесс сборки обычного электронного обогревателя для гаража:

• для корпуса берем кусочек железной либо асбестовой толстостенной трубы (длина 1 – 1,5 метра, поперечник от 18 до 25 см);
• в качестве нагревательного элемента употребляется термический ТЭН на 1 либо 2 кВт, количество ТЭНов выбирается зависимо от площади гаража. Для прогрева 20 метров квадратных достаточно 1-го нагревательного элемента на 1 кВт и 1-го на 2 кВт, будет возможность регулировать интенсивность нагрева помещения.

Совет. Старенькый ТЭН от электрической плиты либо бойлера лучше сделать короче наполовину, это поможет уменьшить сопротивление и прирастить мощность обогревателя.

• еще нужен мощнейший вентилятор и кабель на три жилы (сечение минимум 2.5);
• вовнутрь корпуса крепим нагревательный элемент, беря во внимание свободное место для установки вентилятора;
• подключаем ТЭН к кабелю. Принципиально не запамятовать сделать заземление;
• с другой стороны трубы монтируем вентилятор, подойдет обыденный бытовой для ванной, но можно взять и поболее мощнейший. Главное правило – вращение крыльев вентилятора должно быть свободным, чтоб был выше КПД;
• подключение вентилятора и ТЭНов к сети должно быть раздельным.

Минус электронной термический пушки – стремительно спаливает кислород и пересушивает воздух. Такое отопление гаража нуждается в высококачественной вытяжной либо естественной вентиляции помещения.

Видео сюжет скажет тщательно, как сделать ординарную термическую пушку без использования ТЭНов.

Для гаража без подключения к центральным электросетям, другой вариант подогрева — самодельная термическая пушка, работающая на ДТ. Такое отопление гаража лучше делать с прямым нагревом потока воздуха, а для удаленной строительной площадки либо склада подойдет непрямой вариант прогрева воздуха.

Принципиально держать в голове, что такие обогреватели нужно использовать в гараже с соблюдением мер безопасности, потому что в камере сжигания сжигается ДТ, а вентилятор подает теплый воздух в помещение. Выходит, что поток воздуха через открытое пламя поступает в помещение и все вредные продукты горения ДТ поступают прямо в гараж.

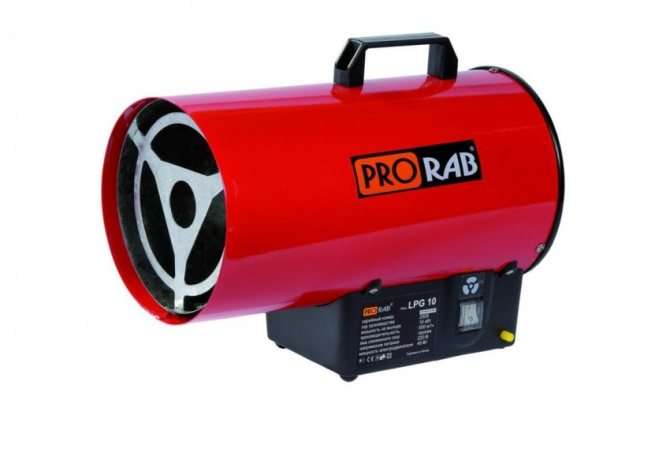

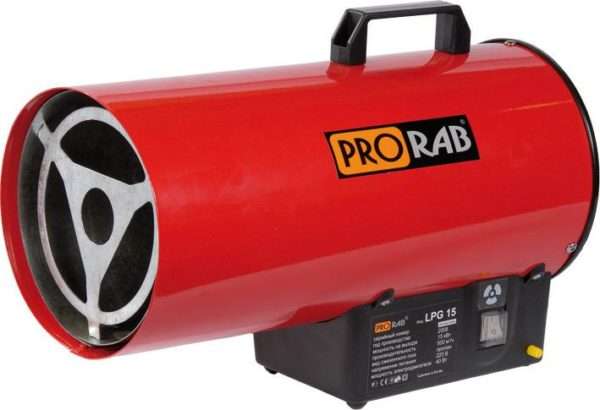

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует сначала уделять свое внимание на последующие характеристики:

1. Мощность. Измеряется в кВт, время от времени изготовители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, нужно подсчитать общий объем планируемого для подогрева пушкой помещения и получившуюся цифру поделить на 2. Таким образом получится малая мощность пушки, при помощи которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. Например, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она нормально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это полностью различные характеристики).
2. Тип подключения. Имеется ввиду, с закрытой либо открытой горелкой. 1-ые – более дорогостоящие и они употребляются для «аварийного» отопления жилых помещений. Для других целей брать их не стоит. Открытые – сбалансированный вариант для гаражей, сараев, складов и других нежилых помещений.
3. Наличие автоподжога. В принципе, функция не неотклонима. Более того, пьеза-элементы достаточно стремительно выходят из строя, но при всем этом их наличие практически на 10 – 20% удорожает цена пушки.
4. Наличие доп функций. Имеется ввиду, регулировка скорости вращения вентилятора, система сенсоров, терморегуляторы и т.д.. Они все помогают заавтоматизировать работу пушки, но при всем этом изготовители не советуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех сенсоров тоже удорожает конечную цена устройства. Если нужно сберечь, то можно брать пушку без всех этих сенсоров.
5. Питание для вентилятора. Встречается либо от 220В, либо от 12В неизменного тока. Последний вариант комфортен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если таковой функционал не нужен, то лучше брать с самым обычным движком на 220В. Ещё лучше – без щеток (такие движки очень надежны и долговечны, но стоят достаточно недешево).

Механизм работы газовой пушки

Таблица 1. Главные характеристики газовых пушек, которые нужно учитывать при покупке.

Параметр	Рекомендуемое значение
Мощность	Более 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они недешево, а ломаются нередко из-за сложной технической конструкции (там сразу работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их пуск не небезопасен
Наличие доп сенсоров	Не непременно. Большей их частью воспользоваться никто не будет – испытано на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В брать тогда, если обогреватель будет употребляться как мобильный. В других случаях – только 220В
Закрытая либо открытая горелка	Закрытая – для подогрева жилых помещений, открытая – для всех других

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высочайшей температуры ПВХ-полотно просто растягивается, на нем не остается складок и вмятин

Обзор фаворитных моделей

Анализируя информацию на направленных на определенную тематику форумах можно выделить последующие пользующиеся популярностью газовые горелки посреди русских потребителей:

1. MASTER BLP 17M. Лучший вариант для отопления гаража. Надежная и долговременная техника, редуктор «неприхотлив» к качеству подаваемого газа. Есть регулятор мощи от 10 до 16 кВт, так что подойдет для гаражей прямо до 150 м2. Единственный минус – это ручной поджиг, хотя из-за этого устройство фактически никогда не ломается, изготовитель вообщем дает 3-летнюю гарантию. Средняя цена – 9 тыщ рублей.
2. СПЕЦ IGE-15. Пушка русского производства. Имеет маленькие размеры, подходит для использования при монтаже натяжных потолков либо для сушки стенок после окрашивания. Мощность – 15 кВт, но поток – узконаправленный. Имеет 2 ступени нагрева, в комплекте имеется шланг для подключения к баллону (с переходниками). Средняя стоимость – 5,2 тыщи рублей.
3. Калибр ТПГ-10. Тоже русского производства, мощность – до 10 кВт, подходит для маленьких помещений. Редуктор – разборной, изготовитель предугадал его полную замену на аналог. Также вентилятор – обслуживаемый, не запрессованный в подшипник. Но функционал – малый. Зато цена – всего 4 тыщи рублей.
4. Kroll P 10. Пользующаяся популярностью модель забугорного производства. Работает при подключении к баллонам, есть пьезоподжиг, защитный термостат и сенсор давления. Производительность маленькая – до 300 м3 в час, но поток нагретого воздуха – не узконаправленный, как в других моделях. Средняя стоимость – 9,5 тыщ рублей.
5. Профтепло КГ-57. Теплопушка промышленного типа с производительностью до 1400 м3 в час. Выпускается в 2-ух модификациях – с подключением к 220В и 380В. Последняя – гулкая в работе, но она и не подходит для маленьких помещений. Есть контроль пламени, также сенсор, который выключает пушку при обнаружении движения впереди неё (его можно принудительно дисконнектнуть). Средняя стоимость – 11 тыщ рублей.

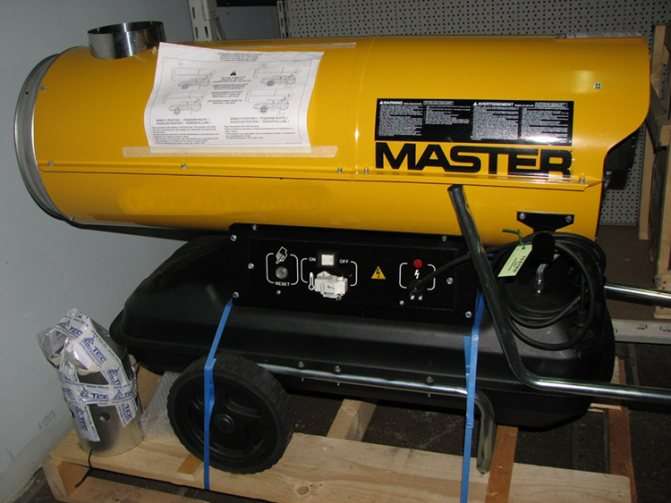

MASTER BLP 17M, одна из самых продаваемых моделей

Советуем нашу статью на тему — Отопительные котлы для личного дома, где мы разобрали принцип их работы и как запустить систему отопления пошагово.

Итого, газовая пушка – хороший вариант для резвого прогрева нежилых помещений. Для жилых – не идеальный вариант, потому что просит подключения к дымопроводу. Но сделать пушку можно и без помощи других, на все это будет нужно всего 2 – 3 тыщи рублей (на все материалы).

Самостоятельная сборка электронного теплогенератора

Сборка электронной термический пушки своими руками начинается с составления наброска устройства, подбора нужных деталей и инструментов. Не считая того, очень хорошо восполнить собственный багаж познаний основами по электротехнике, сопромату, и физике. Эти познания не будут излишними при самостоятельной сборке термический пушки.

Материалы, которые пригодятся для сотворения электронного теплогенератора:

• Лист покрытого цинком металла, шириной 0,7-1 мм либо труба из аналогичного материала, поперечником примерно 25 см. Труба будет являться корпусом термический пушки, потому ее поперечник подбирают исходя из величины крыльчатки и размеров ТЭНа.
• Электродвигатель с крыльчаткой. Можно приобрести хоть какой приточный вентилятор канального типа в ближнем спец магазине, а можно с фуррором использовать движки с крыльчаткой от старенького пылесоса.
• Нагревательный элемент. Более обычным и неопасным вариантом будет внедрение готовых трубчатых ТЭН-ов от старенькой электропечи, мощью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
• Провод медный сечением 2 мм2, глиняний изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электронной термический пушки своими руками:

1. Заклепочная машинка.
2. Дрель со сверлами.
3. Пассатижи.
4. Отвертки.
5. Изолента.
6. Паяльничек.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус термический пушки. На глиняний изолятор установить ТЭН и смонтировать его снутри корпуса с 1-го края. С другой стороны корпуса, при помощи штатных креплений установить вентилятор. После этого, с помощью проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Принципиально! При сборке следует быть усмотрительным и соблюдать технику безопасности. Некорректная сборка такового аппарата может привести к поражению электричеством, повреждению полосы электропитания и травмам.

Такая термическая пушка будет владеть достаточной мощью, для подогрева маленького помещения, площадью до 20 м2.

Совет Корпус этой самодельной пепловой пушки, может быть, будет греться, так что следует непременно предугадать подставку их жаропрочного материала.

Источник: vsamodelino.ru
