Воздушное отопление дома. Особенности и схемы отопления воздухом

Сейчас системы воздушного отопления личного дома вызывают у многих людей энтузиазм. Изготовители данных систем представляют их как что-то новое, действенное и дешевое. Соответствует ли данная информация реальности? Давайте разбираться

В действительности же воздушная система отопления в личном доме ничего неплохого не представляет, потому что существует огромное количество более прибыльных и комфортных вариантов. Обладателям личных домов либо тем, кто планирует их строить, рекомендуется заинтересоваться темой и проверить информация о работе таких систем.

Но, чтоб тезис о нецелесообразности использования воздушной системы отопления в личном доме не был голословным, стоит выделить недочеты и плюсы данных систем, также места, где их применение оправдано.

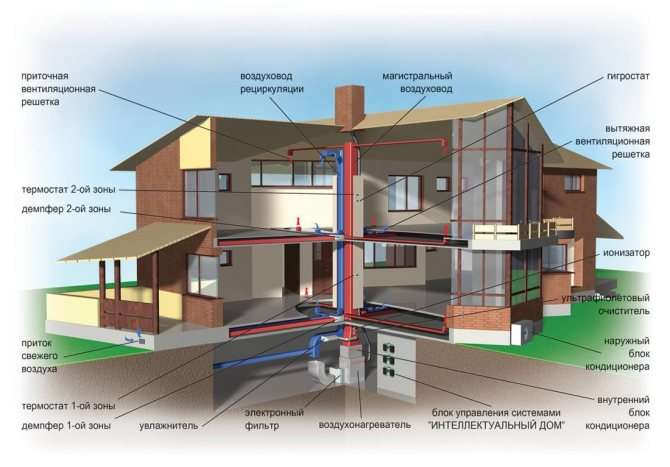

Воздушное отопление личного дома

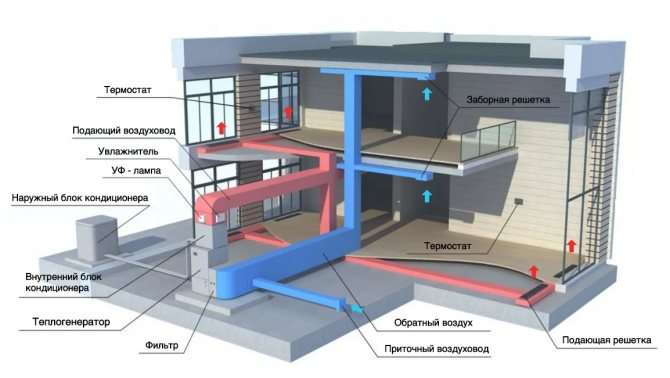

Под воздушным отоплением личного дома следует осознавать не отдельное устройство с узенькой направленностью, а комплекс оборудования, который стоит правильно именовать климатической системой. В ординарном выполнении она состоит из последующих компонент:

• генератора тепла, в качестве которого быть может газовый, твердотопливный и электронный котел, также термический насос либо галлактика;

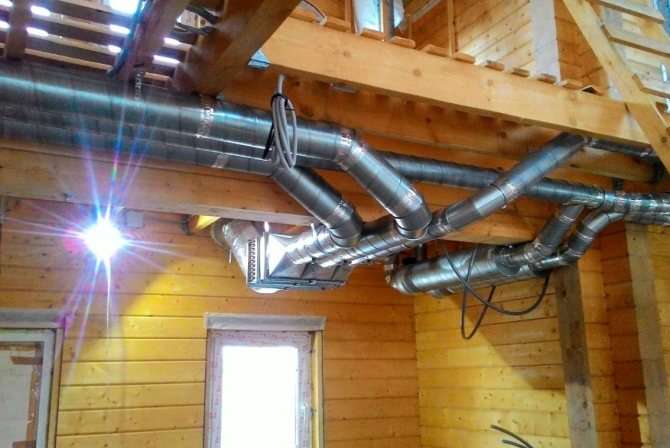

• воздуховоды для нагнетания теплых масс и отвода прохладных;
• системы направления воздушных потоков и обогрева уличного воздуха для вентиляции помещений.

Сущность такового отопления заключается в нагреве массивным термическим оборудование проходящего через него воздуха и нагнетании к обогреваемым помещениям вентиляторами канального типа. При попадании вовнутрь помещения воздух стремится ввысь, но по мере остывания движется вниз. Но он не успевает опускаться, так как растягивается наружу через оборотный воздуховод вновь к котлу для его повторного нагрева.

Плюсы и недочеты воздушного отопления

При обустройстве такового отопления в отдельном доме есть свои достоинства и недочеты. Его плюсами являются такие особенности как:

• высочайший КПД, в некоторых случаях превосходящий 90%;
• необремененность огромным количеством сложных, дорогих и томных деталей типа радиаторов и железных труб;
• можно настроить для каждой комнаты рациональные условия локального климата;
• практически моментальный отклик на регулировании температурного режима;
• благодаря тому, что вентиляторы совместимы даже с печами на жестком горючем, можно производить подогрев полностью всех помещений дома без ограничений;
• система фильтров на пути циркулирующего воздуха, очищает его от аллергентов, пыли и иных частиц;
• интегрированный в конструкцию увлажняющий фильтр;
• в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная охлаждающая система;

Такая конструкция отопления не претендует на совершенство, потому что в ней есть и недочеты:

• этот метод отопления должен быть предусмотрен конструкцией дома еще при его строительстве;
• ее установка относительно сложен;
• нуждается в постоянном техобслуживании;
• плохо поддается модернизации;
• таковой метод отопления принуждает хлопотать о чистоте фильтров и регулировать насыщенность атмосферы влагой;
• нуждается в запасном источнике электроэнергии для действенной работы во время перебоев с ее подачей от основной сети.

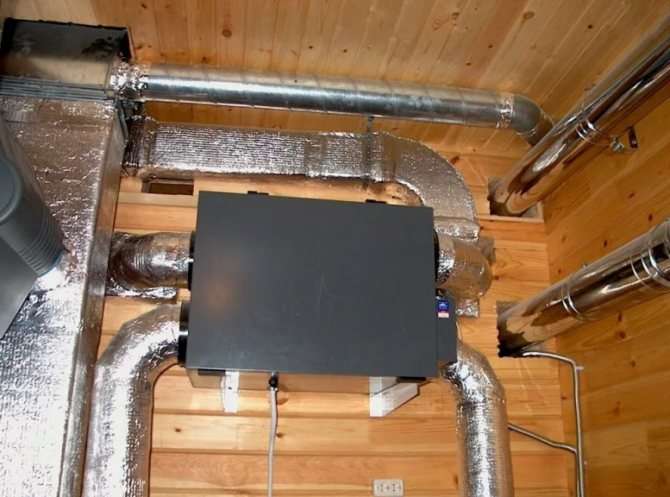

Воздушная система отопления

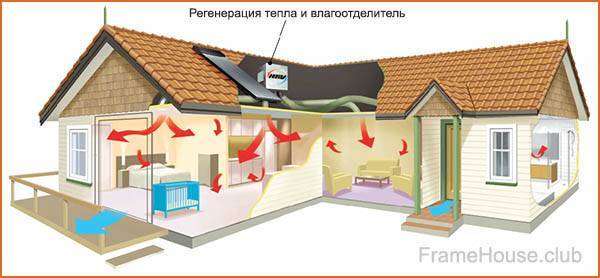

Основной принцип воздушной системы отопления заключается в циркуляции основной массы воздуха снутри строения, за каждый цикл все посильнее нагревая его. Но это может привести к закупорке места, потому временами в него подмешивается свежайший очищенный с улицы. Чтоб не терять тепло из помещений, он прогревается косвенным способом через пластинчатый либо другого типа теплообменник. Как понятно, воздух является неплохим теплоизолятором.

Достаточно вспомнить конструкцию многокамерного окна и сопоставить ее с одиночным стеклом. Не стоит даже спрашивать, в каком помещении будет теплее, так как ответ предельно ясен. И по этому – прослойке воздуха, которая находится в стеклопакете. Вот поэтому воздух полностью может стать и действенным теплоносителем, и по многим характеристикам лучше воды в радиаторах и трубах.

Различают последующие виды воздушных систем зависимо от типа нагревающего устройства:

• Солнечные, в каких нагрев воздуха производится косвенно через теплообменник, они строятся из огромного количества теплообменников, которые устанавливаются на солнечной стороне дома в каждой комнате.
• С газовым, электронным либо твердотопливным котлом. Имеет устройство в котельной, который нагревает воздух, проходящий через него до действенной температуры. Он передается в помещения по воздухопроводам.
• Термические насосы воздух-воздух, земля-воздух и вода-воздух.

Аргументы в пользу выбора воздушной системы

По сопоставлению с обычными системами, работающими на водянистом теплоносителе, воздушные схемы имеют важные достоинства. Разглядим их более подробно.

1. Высочайший КПД воздушных систем. Производительность контуров нагрева воздухом добивается порядка 90%.
2. Возможность отключения/включения оборудования в хоть какое время года. Прерывание работы может быть даже в самые сильные зимние холода. Это значит, что отключенная отопительная система не придет в негодность при отрицательных температурах, что, к примеру, безизбежно для водяного отопления. Включить в работу ее можно в хоть какой момент.
3. Низкая эксплуатационная цена воздушного отопления. Отсутствие необходимости приобретения и монтажа достаточно дорогостоящего оборудования: запорной арматуры, переходников, радиаторов, труб и др.
4. Возможность объединения систем отопления и кондиционирования. Итог объединения позволяет поддерживать в здании комфортабельную температуру в хоть какой сезон.
5. Низкая инерционность системы. Это обеспечивает максимально резвый прогрев помещений.
6. Возможность установки доп оборудования, которое употребляется для поддержания рационального локального климата. Это могут быть ионизаторы, увлажнители, стерилизаторы и тому схожее. Благодаря этому можно подобрать комбинацию устройств и фильтров, точно подобающую потребностям жильцов дома.
7. Очень равномерный прогрев помещений без локальных зон обогрева. Обозначенные проблемные участки обычно находятся около радиаторов и печей. Из-за этого удается предупредить температурные перепады и их следствие – ненужную конденсацию водяных паров.
8. Универсальность. Воздушное отопление можно использовать для подогрева помещений хоть какой площади, расположенных на каком угодно этаже.

Есть у системы и некие недочеты. Из числа более важных необходимо отметить энергозависимость конструкции. Таким образом, при выключении электроэнергии отопление перестает работать, что в особенности приметно в местностях с перебоями в электроснабжении. Не считая того, система просит нередкого технического обслуживания и наблюдения.

Воздушное отопление очень экономно. Начальные издержки на его облагораживание невелики, эксплуатационные расходы тоже низкие

Еще одна отрицательная особенность воздушного отопления состоит в том, что установка конструкции должен осуществляться в процессе строительства. Установленная система не подлежит модернизации и фактически не меняет свои эксплуатационные свойства.

По мере надобности вероятен установка воздушного отопления в построенном здании, но в данном случае употребляются только навесные воздуховоды, что не эстетично и не всегда отлично.

Разновидности систем воздушного отопления

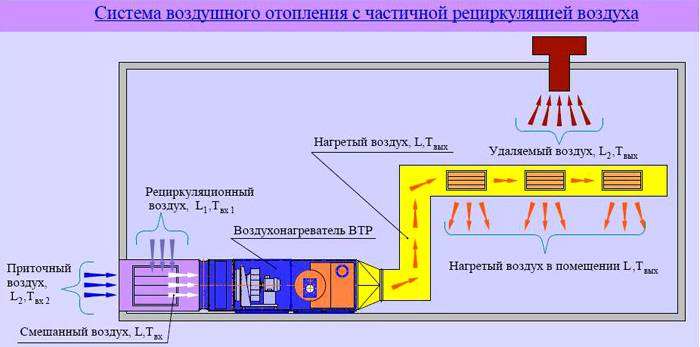

Существует много видов систем воздушного отопления, но до этого их стоит поделить на местные и центральные. Соответственно, 1-ые используются для личных домов и особняков, а 2-ые для промышленных объектов с большенными отапливаемыми площадями. Также системы делятся по принципу термического обмена:

• с полной рециркуляцией;
• с частичной;
• прямоточные.

Прямоточные используются для подогрева промышленных объектов. В них теплый воздух подается в помещения и залы по центральным каналам. Для личного дома лучше и экономичнее использовать системы с полной и частичной рециркуляцией, при которых подогретый воздух просачивается в помещение чуток выше места забора осевшего прохладного.

Также их можно различать по расположению дефлектора, через который подогретый воздух распространяется по помещению:

• напольные;
• навесные;
• встраиваемые потолочные, стеновые и в полу.

Твердотопливный котел – основной источник тепла. Механизм работы

*

Каким мы себе представляем твердотопливный котел за счет, которого работает домашняя система отопления? Это обычный для многих нас нагревательный устройство пиролизного типа. За счет сгорания, поначалу горючего, а позже горючего древесного газа, происходит насыщенное выделение тепла от взаимодействия, с которым греются теплообменник. Поточнее сказать воздухообменник. Подогретый до определенной температуры в трубах теплообменника, воздух циркулирует по системе каналов, обогревая внутренние помещения.

Таковой нагревательный устройство можно установить фактически в любом месте дома либо другого помещения.

На заметку: сейчас выпускаются модели твердотопливных агрегатов воздушного отопления, дизайн и внешний облик которых позволяет им успешно вписываться в интерьер жилых помещений.

При желании обладателя дома, воздух может распространяться по воздуховоду естественным образом либо под действием нагнетателей, что значительно наращивает скорость и плотность воздушного потока. Котел имеет, обычно, просторную топочную камеру, где сгорает горючее. Топка имеет особый лючок, через который загружаются дрова. На деньке камеры сжигания стоит колосниковая решетка, на которой располагается горючее и осуществляется конкретно само горение. Как и в других твердотопливных агрегатах, в нижней части конструкции расположен подзольник – ящик для сбора золы и больших остатков недогоревшей древесной породы.

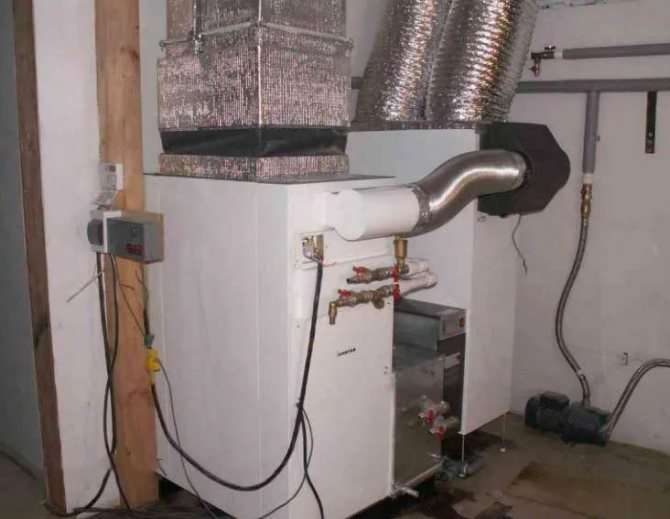

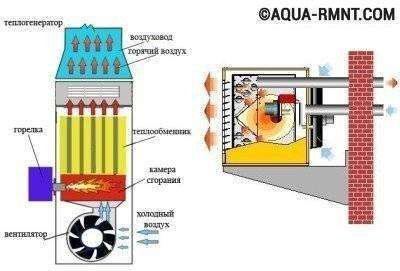

Устройство воздухогрейного котла

Если предпочтение отдается пиролизному методу сгорания горючего, тогда нужен котел, снаряженный 2-мя камерами сжигания. В одном отделении в итоге тления топливной массы осуществляется насыщенное выделение древесного газа. Во 2-ой топке легколетучие горючие соединения, вступая в реакцию с кислородом, воспламеняются, выделяя неограниченное количество термический энергии. Данный метод отличается экономичным расходом горючего. В процессе сгорания дров фактически не остается больших остаточных фрагментов. Система воздушного отопления с твердотопливным котлом пиролизного типа отличается не только лишь резвым и высококачественным нагревом помещений, да и высочайшими эксплуатационными чертами.

*

Нагреваемый воздух накапливается в пространстве меж корпусом нагревательного агрегата и топливником (топочной камерой). Это и есть в этом случае теплообменник.

За счет притока воздуха, стены топочной камеры повсевременно омываются новыми потоками воздуха. И первичный и вторичный воздух употребляется для нагрева. Благодаря пиролизу в котле главную работу делают первичный и вторичный воздух. Первичные воздушные массы являются главным источником тепла. Воздух, поступающий снаружи, т.е. за ранее прогревается, для уменьшения теплопотерь, а уже позже поступает в топку. Вторичный воздух – это газо-воздушная смесь, состоящая из воздуха и жарких товаров горения.

На заметку: жесткое горючее в большинстве случае сгорает на 90%. Другие 10% представлены в виде мелких частиц, входящие в состав дыма. Главное преимущество вторичного воздуха состоит в том, что он уже обладает высочайшей температурой. Для заслуги нужной температуры не требуется доп обогрев. За счет такового воздухообмена достигается высочайшая теплоемкость работающего агрегата, возрастает КПД отопительной техники.

Отбор вторичных воздушных масс осуществляется из самой высшей части воздуховода. Интенсивность забора регулируется положение затворки. Интенсивность горения на данном оборудовании определяет объем подачи воздуха в топочное отделение. Больше воздуха, лучше горение. Подача воздуха в обычных моделях осуществляется в ручном режиме, за счет естественного притока воздуха. В дорогих моделях для этой цели употребляется вентилятор, включающийся и выключающийся автоматом. Такие вентиляторы именуются дутьевыми. Что бы достигнуть очень вероятного эффекта работы котла на дымопровод устанавливается дымосос, задачка которого состоит в улучшении вывода из топочной камеры остаточных товаров горения.

На сегодня в продаже представлены воздушные агрегаты на жестком горючем различной степени оснащенности. В состав большинства моделей входят такие системы:

• розжиг;
• система регулировки процесса горения (сенсоры температуры, затворки, нагнетатели);
• механизмы и приспособления, осуществляющие подачу горючего.

За счет взаимодействия всех систем котел позволяет регулировать температуру подогрева в помещениях.

Как прогреть дом воздухом?

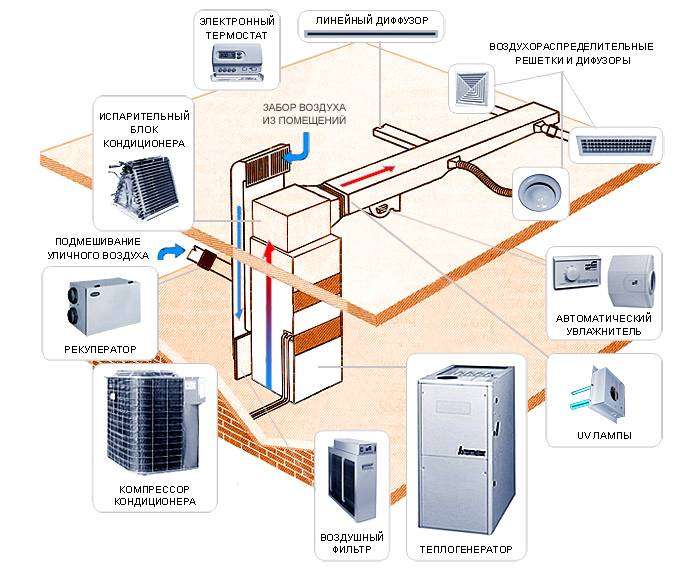

О том, как прогреть дом воздухом, можно гласить длительно. Сущность всех воздушных систем заключается в едином. Имеется некий мощнейший нагревательный устройство, который прогревает и сразу нагнетает массивным вентилятором воздух в помещения по каналам. В итоге данная система будет делать последующие функции:

• отопление;
• вентиляция;
• кондиционирование в летний период.

Кондиционирование осуществляется холодным воздухом, который остужается через котел, и проходящий по остывшим каналам. Не будет нужно дополнительно монтировать какое-то оборудование, так как она все решает. При всем этом котел может работать на минимуме, так как воздух перегреть все равно не получится, и в этом нет необходимости.

Нормы монтажа

Условия монтажа ВК обыкновенные, но для профессионалов, существует огромное количество аспектов, которые нужно знать, чтоб юзер не разочаровался в выборе воздухогрейного котла.

Особенности установки ВК:

1. Установка котла осуществляется в помещении в процессе строительства строения.
2. Спецами за ранее должен быть выполнен проект установки с учетом фактических отопительных и конструктивных черт строения, в согласовании с которым будет подбираться главное и вспомогательное оборудование.
3. Система должна быть оборудована запасным источником электроэнергии.
4. Для увеличения КПД котёл устанавливаться в помещении с неплохой термоизоляцией стенок.
5. Топочная обязана иметь неплохую вентиляционную систему для проветривания.

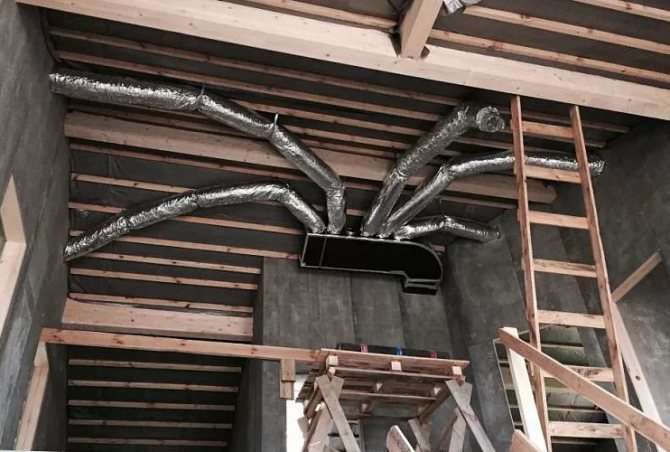

6. Воздуховоды имеют смысл, если вы их устанавливаете в многоуровневых домах площадью более 100 м2.

Для выбора ВК потребуются последующие данные:

• мощность ВК с учетом утрат тепла в здании;
• скорость поступления нагретого воздуха в комнату;
• технические данные системы воздуховодов;
• место установки ВК.

Если установка котла потребителям кажется сложной и неосуществимой задачей, лучше его доверить фирме, которая выполнить весь набор монтажно-наладочных работ системы отопления дома, в таком случае реально избежать несогласованности и обеспечить надежную и неопасную эксплуатацию оборудования на долгие и длительные годы.

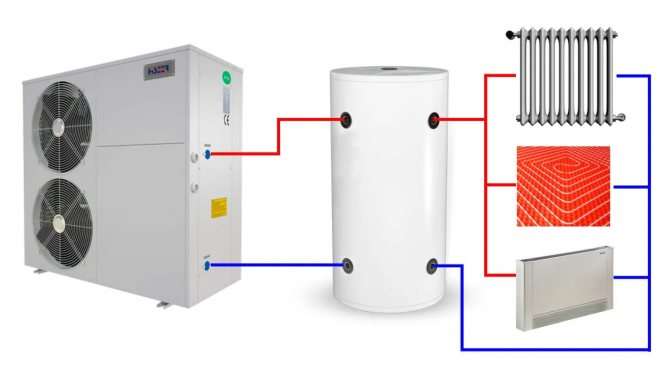

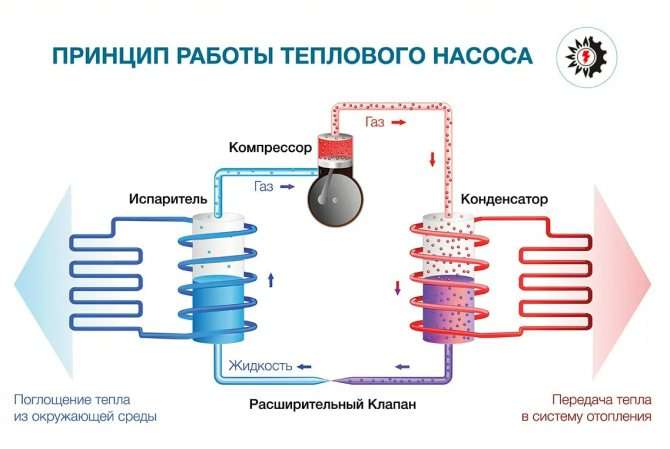

Воздушный термический насос для отопления дома

Приоритетная цель в воздушной системе отопления состоит в нагреве воздуха. Совладать с этой работой сумеет электронный, газовый и твердотопливный котел. Часто газ провести нереально, дровами топить не охото, а электричеством очень недешево, то на помощь приходит воздушный термический насос для отопления дома.

Это инновационное и очень действенное оборудование, которое для нагрева воздуха снутри строения употребляет природные ресурсы. Это быть может вода, грунт либо окружающий воздух.

Существует несколько видов воздушных термических насосов, но в традиционном выполнении это стандартная сплит-система. Она состоит из термического насоса и вентилятора, смонтированные на улице и теплообменник, расположенный снутри строения. Бойлер для жаркого водоснабжения либо отдельный, либо интегрирован во внутренний блок. Для нагрева воды либо прогрева воздуха снутри строения они забирают тепло из внешнего воздуха либо воды. Хоть какой воздушный термический насос обладает высочайшей продуктивностью преобразования, которая отличается в 5 раз. На 1 кВт затраченной электронной энергии приходится 5 кВт термический.

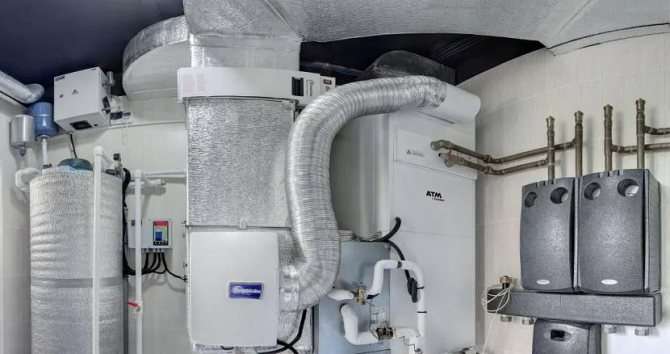

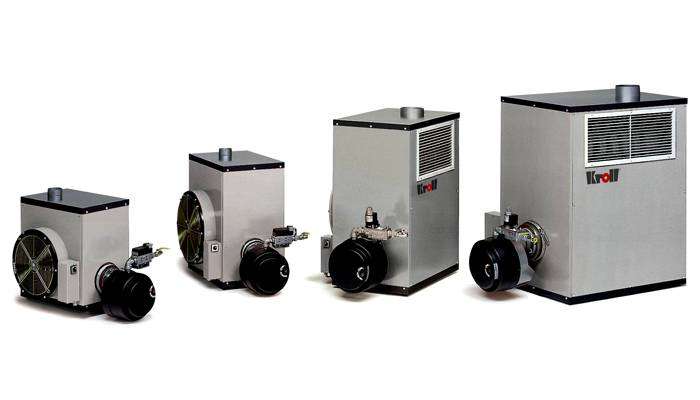

Воздушное газовое отопление

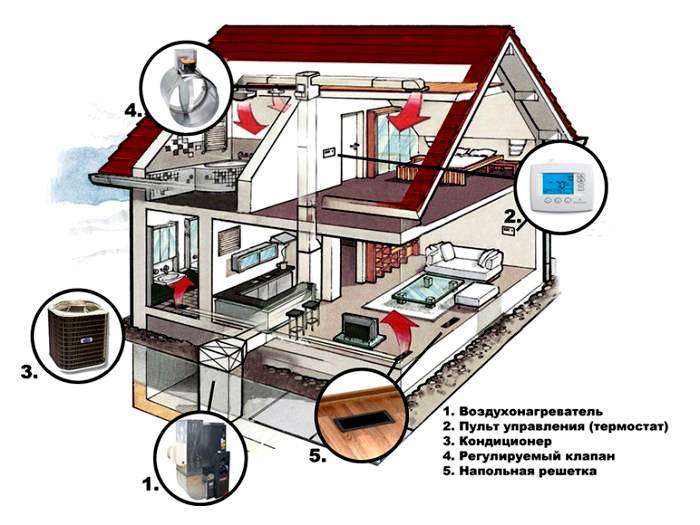

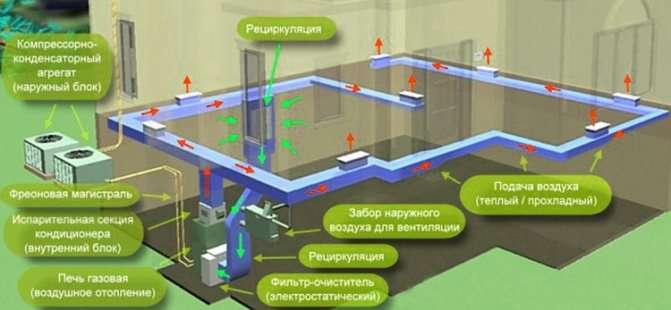

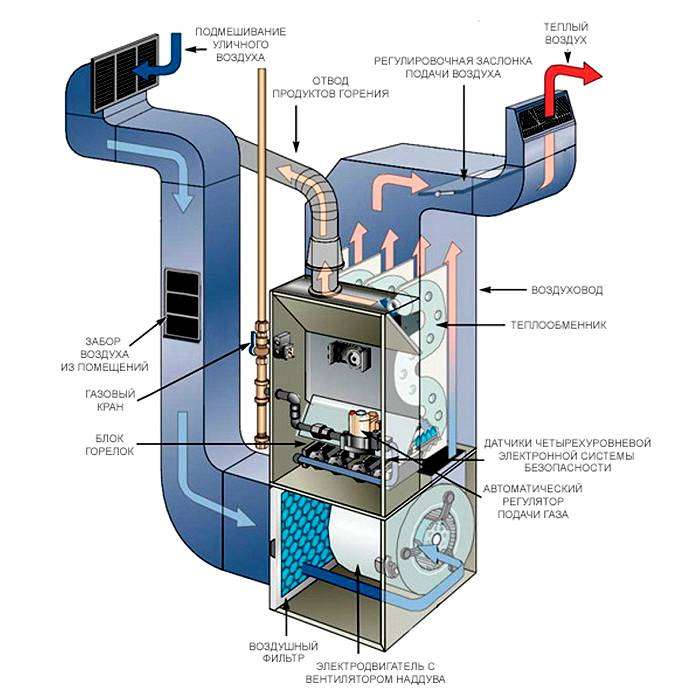

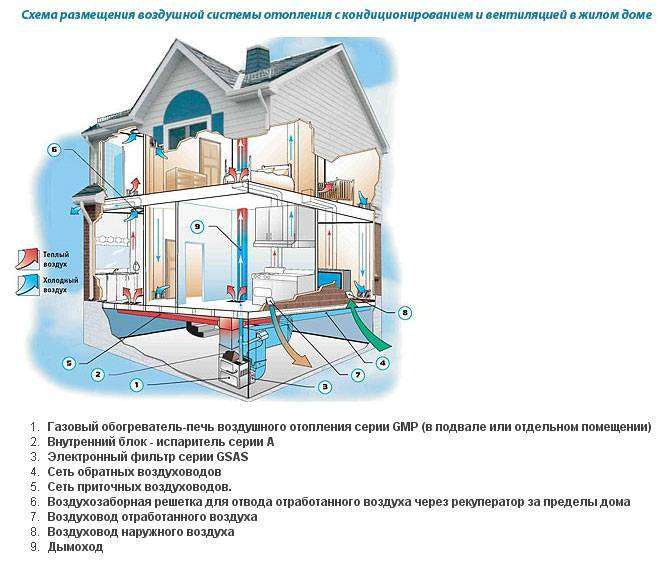

Примером воздушного отопления личного дома является система, снаряженная газовым котлом. Подобные решения уже издавна и интенсивно употребляются в Канаде. Она не раз обосновала свою продуктивность и свои достоинства перед традиционным водяным отоплением с теплыми полами. Такое отопление состоит из последующих компонент:

• газовый воздушный котел с встроенным вентилятором-улиткой;
• система приточных каналов, распределенная по периметру строения с равномерным шагом;
• система оборотных воздуховодов, через которые остывший воздух затягивается назад в котел для нагрева.

Сразу с подогревом осуществляется и вентиляция помещений методом смешивания внутреннего воздуха с внешним. Такое отопление обладает высочайшей продуктивностью и экономичностью. Основным свойством нагретого воздуха будет то, что он без помощи других распространяется по месту, умеренно повышая температуру во всех точках.

Какое отопление лучше – воздушное либо водяное

Главный аргумент в пользу воздушного варианта отопления – отсутствие радиаторов под окнами, трубной разводки и вообщем, посредника в виде теплоносителя. Но даже это утверждение не выдерживает критики – водяные теплые полы тоже стопроцентно укрыты, а посредник все равно находится – сам воздух.

Уточнение. При подогреве сплит-системами либо термическими насосами посредником выступает фреон, меняющий агрегатное состояние. Тепло к фанкойлам доставляет вода либо антифриз, в других случаях энергию переносят воздушные массы.

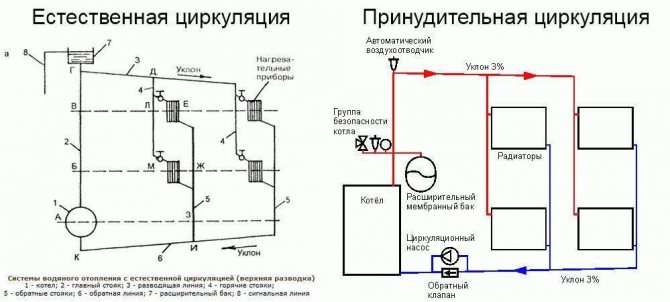

Предлагаем сопоставить водяное отопление с воздушным, делая упор на маркетинговые заявления:

1. У системы ВО более высочайший КПД. Это неправда, продуктивность схожа при условии, что в обоих случаях используются теплогенераторы на одном горючем. Исключение – кондюки, потребляющие 300 Вт электричества на подачу 1 кВт тепла.
2. ВО можно дисконнектнуть среди зимы, ничего не промерзнет, трубы не лопнут. Это правильно, но радиаторная сеть, заполненная антифризом, тоже не пострадает от мороза.
3. Низкая цена эксплуатации ВО. Утверждение правдиво по отношению к печам, кондюкам, фанкойлам и водяным системам. При отоплении вентиляцией для вас придется чистить спрятанные воздуховоды от пыли, микробов. Операция производится спец техникой.
4. Для воздушного отопления не придется брать дорогостоящую запорную арматуру, трубопроводы, батареи, гребенки. Правда, покрытые цинком вентканалы стоят дешевле оборудования водяной сети. Но воздуховоды ?300 мм (эквивалент – квадрат 200 х 350 мм) нужно кое-где прокладывать, зашивать. Цена монтажа выйдет большой.
5. ВО резвее протапливает комнаты. Ошибочно, ВО стремительно нагревает воздух, окружающие предметы остаются прохладными. На полный прогрев у обеих систем уйдет однообразное количество времени.
6. Вместе с воздушными системами применяется дополнительное оборудование чистки, увлажнения, ионизации. Качество воздуха увеличивается. Все правильно, теплые полы либо радиаторная сеть не занимается чисткой домашней атмосферы.

Другие резоны очень неубедительны. Пример: воздушным методом можно отопить помещение какой угодно площади на любом этаже. Неясно, что мешает проложить 2 трубы на 20-й этаж, поставить там батареи либо фанкойлы. Заместо этого предлагается тянуть туда здоровый воздуховод.

Все аргументы за и против тщательно изложит узнаваемый эксперт Виктор Сухоруков в собственном видеоклипе:

Особенности воздушного отопления

Воздушное отопление личного дома имеет массу особенностей:

• Экономия на электроэнергии, так как будет требоваться запитать только вентилятор. Для отопления дома в 100 кв. м будет достаточно мотора мощью 0,5 кВт.
• Высочайшая продуктивность. Комфорт человек чувствует своим телом, потому правильно нагревать не стенки, а воздух. Остается только хорошо спланировать размещение нагнетающих дефлекторов, которые также могут нисходить из пола и быть проложены под полом. Бетон, кирпич и остальные минеральные материалы осязаемо стремительно поглощают тепло, отчасти нагревая и улицу.
• Высочайшая скорость нагрева помещений. В воздушных системах употребляются вентиляторы, которые стремительно доставляют подогретый воздух в каждый уголок, потому прогреть помещения таким методом можно изрядно резвее.
• Возможность резвой смены температуры. За счет насыщенного движения воздушных масс можно стремительно изменять температурные характеристики в каждой комнате.
• Вентиляция и отопления в одном. Нет нужды дополнительно прокладывать каналы для вентиляции, так как воздуховоды отопления могут приносить и свежайший воздух, который за ранее греется котлом.

Как делается расчет воздушного отопления

Для того, чтоб правильно сделать расчет отопления и распределить все оборудование, не обойтись без помощи инженеров-проектировщиков, которые имеют в этом деле большой опыт. Чтоб без помощи других выполнить всю работу по расчету и подбору оборудования, нужно придерживаться некоторых правил:

• высчитать теплоотдачи всего дома и каждого помещения по отдельности;
• выбрать тип и мощность воздухонагревателя, также воздухопроводящей установки;
• высчитать нужный воздухообмен исходя из требований СНиП;
• выполнить аэродинамический расчет системы, чтоб найти утраты напора воздуха в воздуховоде и найти поперечник воздушного канала.

Нужный совет! На каждый 1м. кв. нужно в среднем 80-100 Вт тепла. Для более четкого расчета воспользуйтесь калькулятором ниже.

Если будут допущены хотя бы мельчайшие ошибки при расчетах отопления, возникнут некие противные моменты: шум, сквозняк либо же перегрев, а потом поломка оборудования. Стоит пару раз все проверить, чтоб обойти дискомфорта.

Самое экономичный вариант воздушного отопления пригородного дома — это внедрение солнечных батарей. Данный метод набирает известность ввиду все большей доступности. Тут имеет значение количество солнечных дней в году, тогда рассчитывают количество коллекторов, которые поглощают энергию солнца и, в последствии, перерабатывают в тепло. Коллекторы идеальнее всего поставить на крыше и стенках дома либо же на специально построенных конструкциях для данной цели.

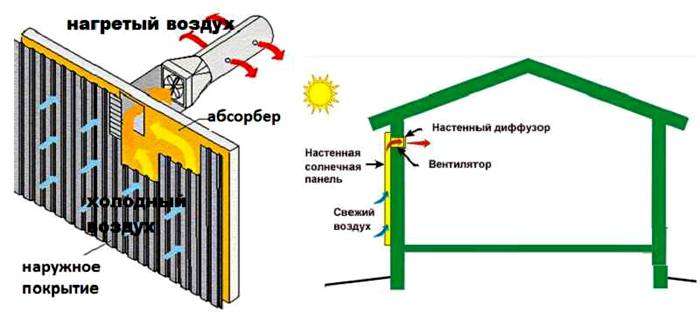

Воздушный солнечный коллектор

Калькулятор расчета нужной термический мощи для воздушного отопления

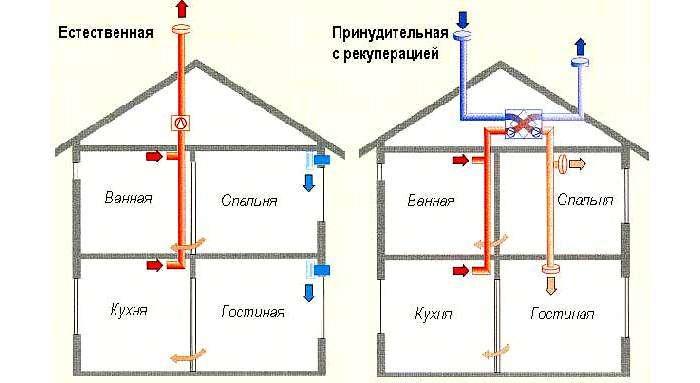

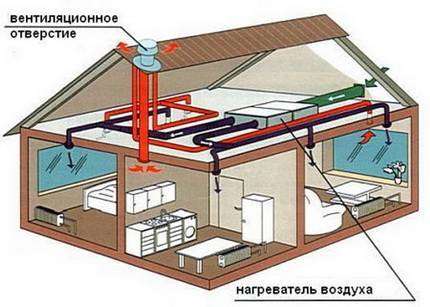

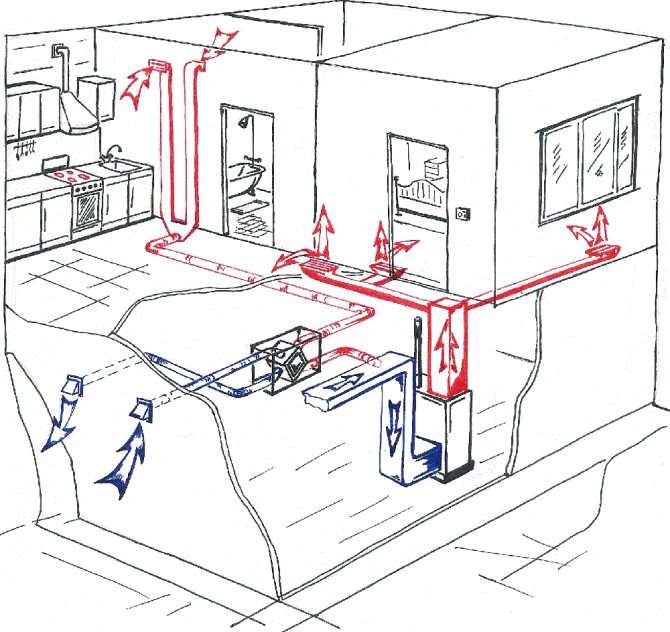

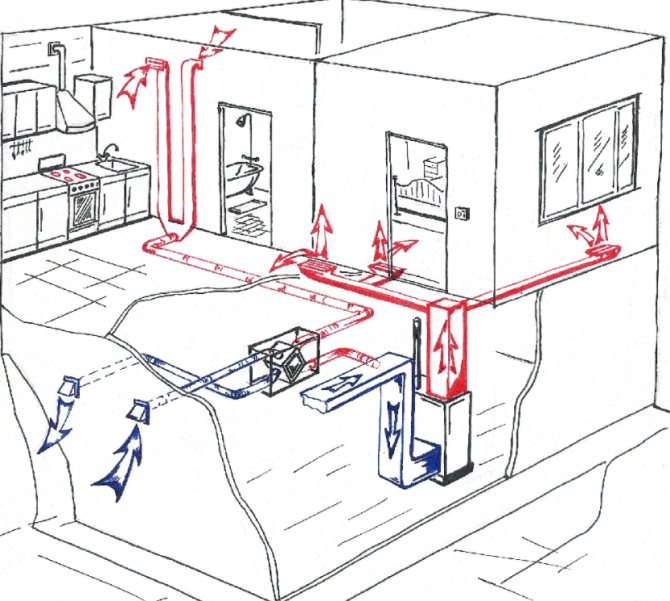

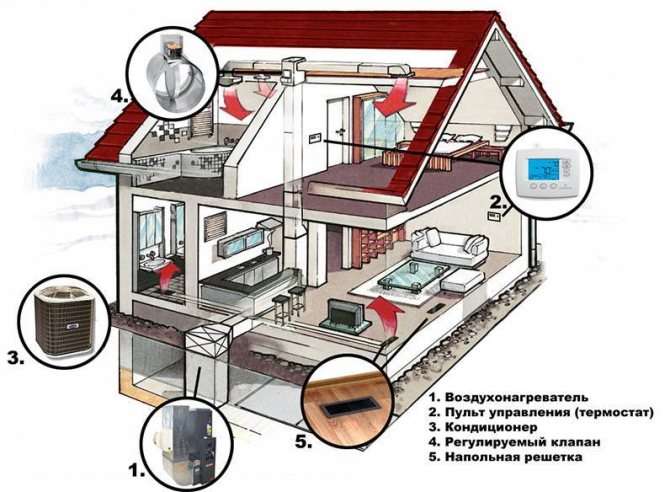

Схема воздушного отопления дома

Для заслуги наибольшей продуктивности подогрева, заниматься проектированием и монтажом воздуховодов рекомендуется еще во время строительства строения совместно с закладкой несущих конструкций, так как верная геометрия рассредотачивания воздуха гарантирует резвый прогрев и лучший воздухообмен. Соответственно, можно применить и много разных схем:

• Проточный принцип, когда подогретый воздух нагнетается в одной стороне комнаты, а забирается остывший в другой, тем, проходя через все помещение.
• С полной рециркуляцией, когда применяется коаксиальный воздуховод. Жаркий воздух выдувается через центральную трубу, а засасывается в систему внешней. Нагретые массы успевают просочиться к центру помещений и возвратиться назад. Таких точек нужно несколько, чтоб обеспечить воздухообмен во всем пространстве.
• Также имеются схему, в каких жаркий воздух нагнетается через дефлекторы, расположенные по всему периметру строения через равные интервалы. Остывший концентрируется в центре и забирается назад к нагревателю.

Выбор определенной схемы находится в зависимости от геометрии помещений и шагов строительства. Если все здание готово, то прокладка точечных выводов легче, чем установка центрального канала периметру.

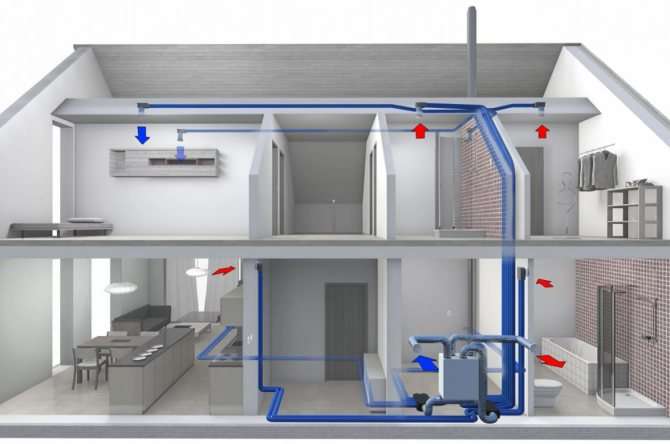

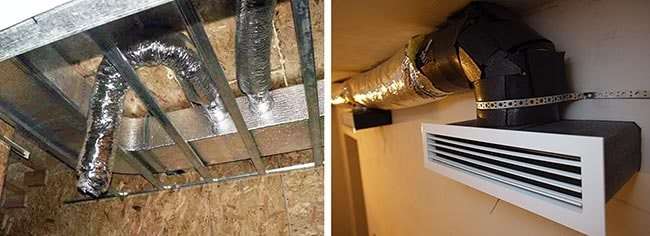

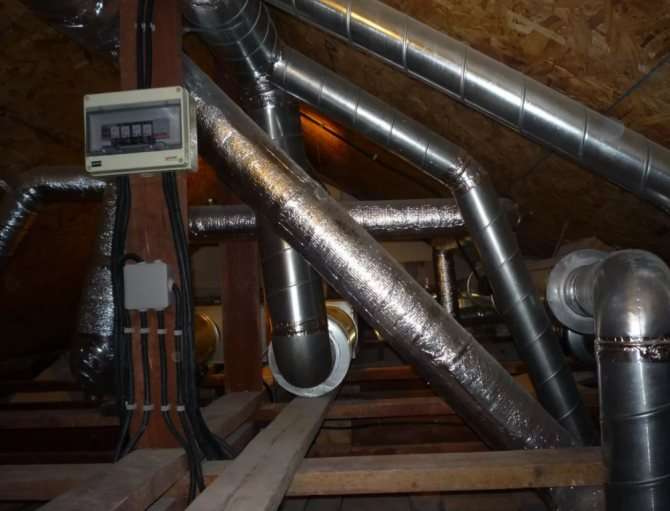

Механизмы работы и проектирования воздушной системы

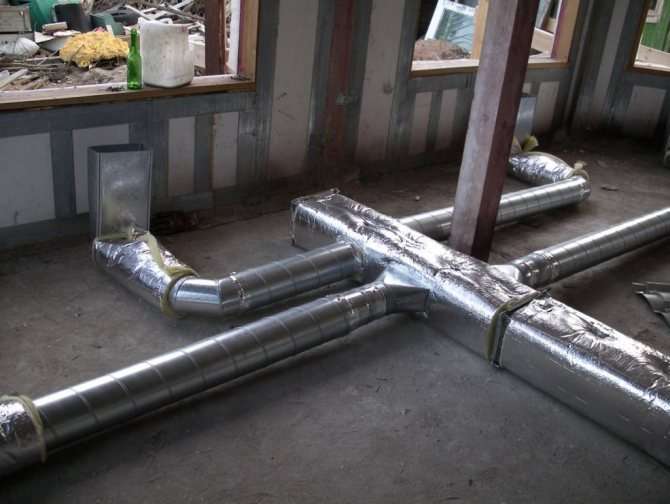

Если ассоциировать сложность монтажа и количество работы по созданию водяной либо воздушной системы отопления, то объемы будут схожими, но рисков, касающихся порчи имущества и причинения вреда здоровью изрядно меньше. Нет жаркой воды в радиаторах, потому что их также нет. Отсутствует риск отравления антифризом и порчи имущества, потому что может образоваться утечка. Но в отличие от водяной системы, воздушное отопление необходимо проектировать на шагах строительства, потому что воздуховоды изрядно больше по площади, чем трубы с водой. Также нужно учитывать:

• скорость распространения нагретого воздуха в помещениях;
• места вывода теплого воздуха в комнатах и забора отработанного;
• звукоизоляцию помещений, потому что каналы также будут и неплохими проводящими линиями для звуков.

Варианты воздушного подогрева

Итак, наша задачка – подогреть воздушные массы и подать в помещения пригородного коттеджа либо квартиры. Как можно организовать отопление воздухом:

1. От камина, печи на дровах.
2. Использовать VRF-системы на фреоне. Проще говоря, инверторные кондюки, воздушные термические насосы.

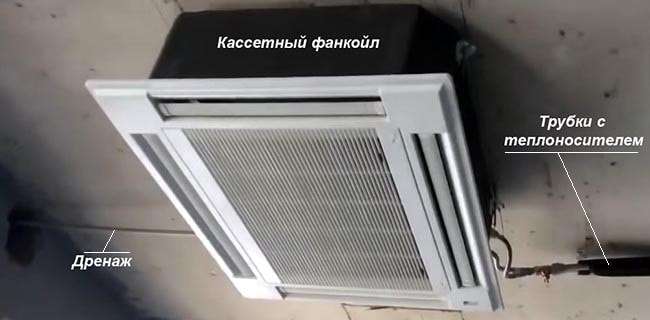

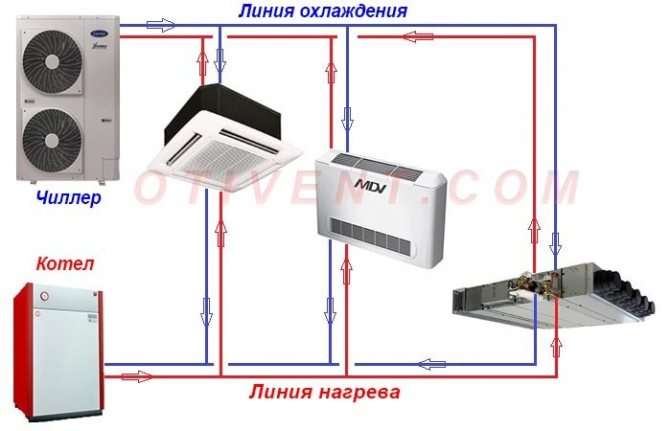

3. Смонтировать комбинированную систему кондиционирования котел + чиллер + фанкойлы.
4. Организовать централизованное воздушное отопление (сокращенно – ВО), совмещенное с вентиляцией личного дома. В качестве источника тепла применить электронный калорифер либо газовую воздухонагревательную печь.

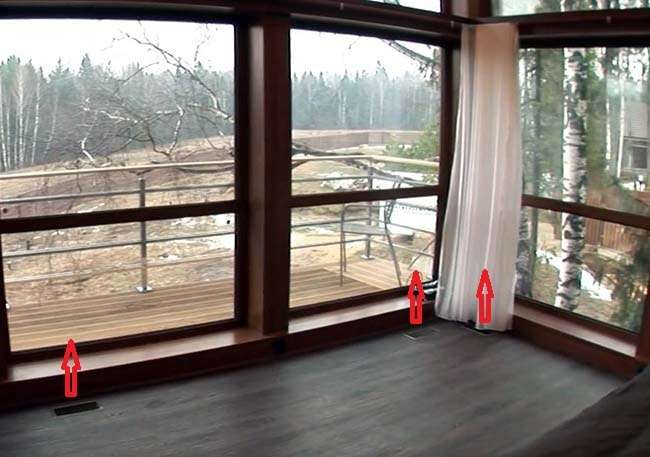

Веранду с большой площадью остекления комфортно отапливать жарким воздухом, подаваемым из пола

Справка. Последний вариант нередко реализуется в американских и канадских коттеджах, построенных по каркасной технологии. Нагревателем выступает газовая печь.

Для подогрева/остывания производственных цехов огромного объема реализуется несколько другая схема. В помещениях построены 2 сети воздуховодов – приточная и вытяжная. Обе сходятся к воздухопроводящей установке – центральному кондюку, состоящему из таких блоков:

• 2–3–ступенчатые фильтры очищают воздушные массы перед подачей вовнутрь строения и выбросом наружу;
• теплообменник-калорифер №1 нагревает поток при помощи жаркой воды из котельной;
• теплообменник №2 служит для остывания воздуха, работает в паре с чиллером;
• пластинчатый перекрестный (либо ротационный) рекуператор отбирает тепло вытяжного потока и дает приточному, сберегая 50…80% энергоэлементов;
• блок увлажнения;
• центробежные вентиляторы принуждают потоки двигаться через секции центрального кондюка и далее, по воздуховодам.

Для чего мы обрисовали конструкцию промышленной климатической установки? Чтоб вы сразу сообразили: устройство настоящего воздушного отопления + вентиляция + остывание – задачка сложная и дорогостоящая. Но, будучи владельцем пригородного дома, вы сможете разглядеть все методы подогрева, выбрать самый обычной и дешевенький, либо возвратиться к водяной схеме – теплым полам, радиаторам.

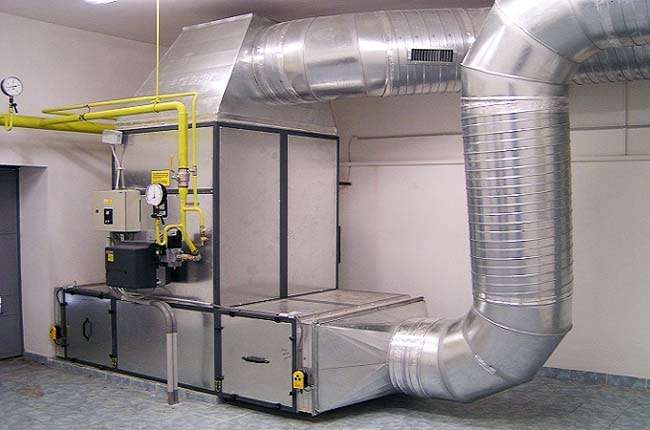

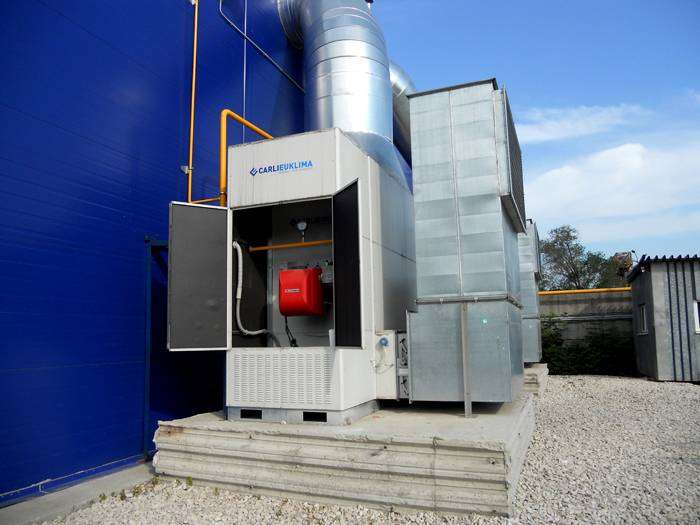

Отопительная установка промышленной серии, работающая на природном газе

Как организовать печное отопление

Принципиальное преимущество хоть какой печки: она сразу греет воздух и окружающие поверхности насыщенным инфракрасным излучением. Батареи и трубы с теплоносителем не необходимы.

Уточнение. Печи либо каминные топки с водяным контуром можно использовать для отопления 2–3 маленьких комнат. Змеевик подключается к гравитационной либо закрытой системе с насосом.

Как применить печку для чисто воздушного подогрева:

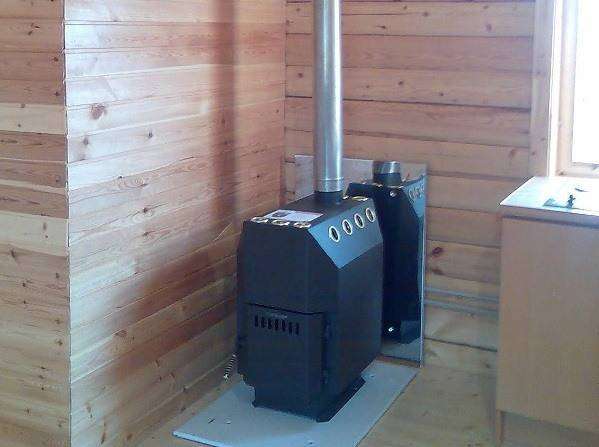

1. На 1 комнату достаточно установить чугунную либо железную буржуйку.
2. Чтоб отопить 2–3 комнаты общей площадью до 40 м?, в простенке меж помещениями выложить кирпичную печь подходящей конструкции.
3. В обжитом доме выстроить печку тяжело. Если нет больших эстетических требований, ставим буржуйку, приделываем к топке конвекционные кожухи и подключаем воздуховоды.

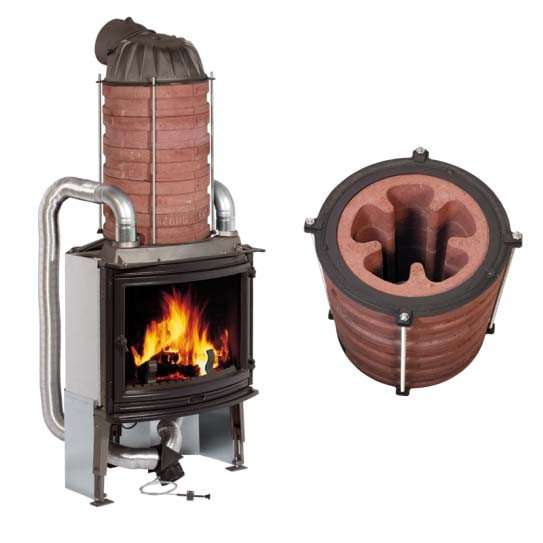

Металлическая печка с воздушными трубами и глиняним накопителем тепла на дымопроводе Вариант №3 предполагает прокладку воздушных каналов в примыкающие комнаты и установка канальных вентиляторов, выдерживающих температуру перемещаемой среды 100–150 °C. Воздух может двигаться по трубам и без помощи других, но очень медлительно, при этом вентканал должен идти с склоном ввысь. Как устроена такая система воздушного отопления, смотрите ниже на видео.

Два первых варианта общеизвестны, но не всегда применимы:

• в квартире поставить печку вообщем нереально;
• даже большая российская печь не в состоянии окутать площадь выше 50 квадратов (на одном этаже), потому сгодится для отопления дачи либо маленького домика;
• фундамент плюс печь-камин из кирпича возводится на шаге строительства либо полгого ремонта строения;
• железная буржуйка занимает место и небезопасна для малеханьких малышей (в плане ожогов).

Металлическую печку можно установить своими руками – это осязаемый плюс. Но топить ее тоже придется, отсюда появляется масса неудобств: нередкие загрузки, запах дров и дыма в жилых комнатах, пыль. Создатель видео поступил уместно, разместив буржуйку в отдельной топочной.

Мы не рекомендуем повторять за домашним мастером одну вещь – ставить воздуховоды из дюралевых гофр. Подобные трубы делают высочайшее аэродинамическое сопротивление, очень замедляют поток. Лучше использовать покрытые цинком короба.

Подготовительный вывод. Печи на жестком горючем – это экономный вариант воздушного отопления со своими плюсами и недочетами. Подходит для маленьких строений – дачных домиков, гаражей, теплиц.

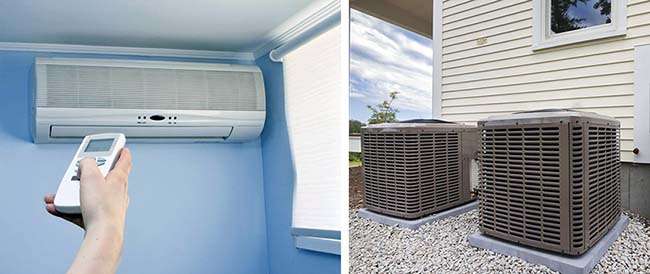

Применение кондюков и термических насосов

Как понятно, нынешние сплит-системы способны работать в режиме подогрева, затрачивая в три раза меньше электроэнергии, ежели обыденный электрокотел аналогичной мощи. Отсюда полностью рабочее решение – приобрести и поставить в каждое помещение инверторный кондюк.

Справка. Почему конкретно инвертор? Компрессор в таких «сплитах» не останавливается, соответственно, не застывает на морозе. Кондюк удачно греет воздух до —5 °C на улице, далее продуктивность приметно понижается.

Плюсы данной схемы явны:

• отсутствие батарей, труб, котлов и остального отопительного оборудования;
• относительная простота монтажа;
• опрятный вид внутреннего блока;
• режим остывания летом;
• возможность установки в квартирах.

Воздушный метод отопления кондюком жизнестоек в южных регионах, где температура изредка падает ниже —15 °C. Севернее «сплиты» употребляются исключительно в переходной период – весной и осенью.

Другие минусы подогрева сплит-системой:

1. Кондюки придется ставить во всех комнатах, что неприемлемо для особняков 2–3 этажа. Мульти-сплит VRF система обойдется дороже того же количества одиночных охладителей/нагревателей.
2. Аппарат «умеет» очищать, сушить и поменять температуру воздушного потока. Редчайшие модели рассчитаны на подмес внешнего воздуха. Означает, придется делать отдельную вентиляцию.
3. При работе наружного блока кондюка из-за стенки доносится явственный шум вентилятора и гудение компрессора.

Делему продуктивности при низких температурах решает термический насос «воздушник», чья способность к работе сохраняется до —30 градусов мороза. Конструкция и механизм работы схожи сплит-системе, отличия – огромные размеры и стоимость. Если наружный блок установить на земле и отнести на 2—3 м от строения, шум агрегата станет неслышен.

Лаконичный вывод. VRF системы неплохи для квартир и домов малой площади, находящихся в южных районах. Термические насосы можно ставить и в северных широтах, но тут играет роль цена оборудования. При желании кондюк можно поставить без помощи других.

Комбинированные многозональные системы

В этом случае теплоноситель все таки употребляется, потому система именуется комбинированной. Как работает схожее оборудование:

1. В каждой комнате стоит агрегат воздушного отопления/остывания – четырехтрубный фанкойл, снаружи напоминающий внутренний блок кондюка.
2. По одной паре труб к агрегатам подается теплоноситель от котла. Жгучая вода проходит через теплообменник, обдуваемый вентилятором, за чей счет воздух помещения греется.
3. Когда требуется перейти на остывание, автоматика переключает фанкойл на вторую пару труб, подающую прохладную воду от чиллера.
4. Находящиеся в комнатах юзеры могут задавать разную температуру воздуха, но включить сразу остывание и нагрев нельзя. Отсюда 2-ое заглавие системы кондиционирования – многозональная.

Примечание. Чиллер – разновидность холодильной машины, созданной для остывания жидкости. Обычно размещается на улице под навесом либо на открытом месте (зависимо от конструкции).

Снутри строения используются разные фанкойлы – стенные, канальные, напольные, потолочные. Все находится в зависимости от пожеланий домовладельца и требований к эстетике. Агрегаты канального типа можно встраивать вовнутрь каналов вентиляции для обогрева/остывания приточного воздуха.

Схема подключения кассетного, канального и напольного фанкойла к чиллеру и котлу

Плюсы многозональных воздушных систем:

• применимы в зданиях большой площади с количеством помещений 20 и поболее – административных и домах, складах и т.д.;
• могут работать вместе с принудительной вентиляцией коттеджа;
• употребляется хоть какой теплогенератор для воздушного отопления – котел на жестком горючем, газе, электричестве, солярке;
• трубы с теплоносителем (холодоносителем) занимают не достаточно места, воздушные агрегаты просто встраиваются в потолок, подвешиваются на стенку либо прячутся за облицовкой;
• закрытые террасы с витражами во всю стенку обогреваются внутрипольными конвекторами либо стенными фанкойлами;
• возможность опции температуры в отдельных комнатах, дистанционное управление.

Мы считаем, что схема котел + фанкойл + чиллер более универсальна, удачна исходя из убеждений эстетики и эксплуатации. Очевидно, такое воздушное отопление самому не сделать, это минус. Необходимо произвести расчеты, подобрать оборудование, смонтировать, сделать…без познания основ выполнить обозначенные работы очень трудно.

Перечислим другие нехорошие моменты:

• высочайшая стоимость погодных установок;
• котел и чиллер – достаточно габаритные аппараты, занимающие 2–3 м? площади;
• работа системы полностью находится в зависимости от электричества, при выключении света подача тепла закончится.

Вывод. Многозональная комбинированная схема – лучший метод воздушного подогрева жилья. Но для реализации потребуются значимые вложения.

Отопление, совмещенное с вентиляцией

Это традиционный метод подогрева построек воздухом, применяющийся на предприятиях с прошедшего века. Потом изготовители начали выпускать компактные аналоги промышленных воздухопроводящих агрегатов, устанавливаемые в личных домах. Благодаря наименее жестким требованиям к чистоте воздуха схема обработки тоже упростилась.

Разъясним механизм работы системы «вентиляция + отопление» пошагово:

1. Источником тепла выступает печь, обычно – газовая. Снутри установлена горелка, воздушный теплообменник, вентилятор и электрический блок управления.
2. От печи расползается 1-ая сеть воздуховодов, распределяющих подогретый воздух по комнатам. При помощи диффузоров, решеток и других приточных устройств струи подаются в помещения (обычно, в верхнюю зону).
3. 2-ая сеть каналов собирает грязный/остывший воздух из нижней зоны комнат в общий коллектор, подсоединенный к печи снизу.
4. Пройдя по коллектору, переработанные воздушные массы проходят чистку в сетчатом либо ячейковом фильтре, потом направляются в теплообменник, где греются горелкой.
5. Электроника смотрит за неопасной работой газового воздухонагревателя, поддерживает температуру на выходе, говорит о загрязнении фильтров.

Типовая схема воздушного отопления с рециркуляцией. Нагревателем служит печь и кондюк с канальным внутренним блоком

Дополнение. Так как отопитель сушит воздух, на подающем канале обычно ставится автоматический увлажнитель с электрическим гигрометром. Последний размещен на оборотном воздухопроводе для измерения влажности потока.

Воздухогрейная печь – агрегат достаточно гулкий, потому ставится в отдельном помещении. Продукты горения удаляются через обыденный либо коаксиальный дымопровод (находится в зависимости от конструкции нагревателя). Воздуховоды из покрытой цинком стали прокладываются несколькими методами:

• по подвалу либо цокольному этажу;
• прячутся в полах и древесных перекрытиях;
• по чердаку;
• вертикальные каналы идут вдоль стенок и зашиваются облицовочными материалами.

Вентканалы огромных размеров закладываются под гипсокартонную отделку Температура воздуха на подаче добивается 40…45 °C, скорость движения по вентканалам – 4—5 м/с. Резвее нельзя, появится доп шум. При таком раскладе поперечник главного коллектора добивается 300 мм, мы взяли обычный расход – 1000 м?/ч, хотя бывает и больше.

Закономерный вопрос: для чего нагревать воздушные массы до 40 °C, если в доме достаточно 22 градуса? Отвечаем: система отопления должна восполнить 2 вида теплопотерь – через строй конструкции и расход энергии на обогрев притока, так как вентиляция нужна всяко. Соответственно, мы доводим воздух до температуры 20–24 °C (компенсируем утраты дома), позже перегреваем до 40…45 °C.

Заключение. Схема «вентиляция + отопление» – самая массивная и дорогостоящая. Здание нужно приготовить заблаговременно – еще на стадии проектирования, по другому воздуховоды пройдут прямо по комнатам. Продуктивность работы очень находится в зависимости от метода вентилирования строения, который мы обсудим дальше.

Особенности монтажа системы воздушного отопления

Процесс монтажа систем воздушного отопления личного дома имеет много особенностей. Они могут быть последующими:

1. Выбор воздухопровода. Принципиально осознавать, что неизменная смена температуры приводит к расширению материалов, потому уплотнения в соединениях меж деталями должны также уметь расширяться.
2. Подобрать нагнетающий вентилятор. Высчитать его можно исходя из объема всех помещений, подобрав тот, который сумеет за очень маленький интервал времени прокачать через себя весь содержащийся воздух. При всем этом чтоб котел успевал его прогревать до данной температуры.
3. Обмыслить пути прокладки воздухопроводов, чтоб в них воздушные массы не остывали ранее, чем проникнут вовнутрь помещений.

Как работает такая система

Отопление воздухом очень удобно. Счастливые обладатели, обогревающие свои дома таким методом, отмечают бесспорные достоинства:

• Абсолютная безопасность. Высокочувствительная автоматика верно держит под контролем все процессы. При мельчайшей опасности утечки либо другой угрозы она мгновенно перекрывает оборудование. Не считая того в системе отсутствуют заполненные теплоносителем трубы, как следует в принципе невозможны их разрывы, подтекания и т.п. проблемы.
• Высочайшая скорость подогрева. На полное прогревание помещения уходит от 20 до 40 минут, если даже исходная температура в доме была отрицательной.
• Экономичность. Низкое энергопотребление, высочайший КПД и отсутствие промежных теплоносителей делают воздушное отопление личного дома очень прибыльным.
• Надежность и долговечность. При условии грамотного проектирования, монтажа, постоянном обслуживании и нужном ремонте система прослужит минимум 20 лет.
• Простота в эксплуатации. Автоматическое управление процессами пуска, остановки и сменой режимов позволяет без усилий регулировать температуру в доме и сразу страхует от вероятных ошибок.
• Доступная цена установки и достаточно резвый срок окупаемости вложений.
• Эстетичность. Отсутствие в помещении обычных батарей дает возможность устанавливать окна фактически хоть какого размера, высвобождает место и открывает способности для дизайнерских тестов.

Обычно системы воздушного отопления подразумевают внедрение теплогенератора. Нагнетаемый в теплообменник воздух прогревается до 45-60° и, двигаясь по воздуховодам, нагревает помещение. Остывший воздух через решетки в полу либо по оборотным воздуховодам ворачивается в теплогенератор.

Главными частями теплогенератора являются теплообменник и направляющий воздух вентилятор

Разогрев воздуха можно производить с помощью нескольких вариантов:

• термическим насосом;
• газовой горелкой с внедрением как баллонного, так и магистрального газа;
• жаркой водой из централизованной котельной;
• дизельной горелкой.

Средний расход воздуха в системе – от 1 000 до 3 800 куб. м в час, давление при всем этом составляет 150 Па. В огромных помещениях могут появляться утраты тепла из длинноватых воздуховодов. В таких случаях стоит поразмыслить об обустройстве нескольких теплогенераторов, которые работают без воздуховодов. По подсчетам профессионалов длина главного воздуховода не должна быть более 30, а ответвлений – 15 м.

Внедрение системы только для подогрева помещений несколько нерационально, потому в большинстве случаев в устройство внедряется блок остывания воздуха, от которого отводится наружный блок кондиционирования. Таким образом система совмещает внутри себя отопление и кондиционирование, позволяя поддерживать комфортабельную температуру в доме в хоть какое время года. Не считая того можно использовать дополнительное оборудование: увлажнитель и стерилизатор воздуха, создавая в комнатах эксклюзивный здоровый локальный климат.

Обустроить воздушное отопление коттеджа можно с помощью:

• Естественной вентиляции. Самый обычной вариант, когда воздух подымается вследствие начального нагрева. В комнаты он попадает по воздуховодам, нагревает их и ворачивается в теплообменник. Главные недочеты естественной вентиляции ярко появляются в случае доп поступления холодного воздуха через двери либо окна. В данном случае прохладный воздух, которого оказывается больше, накапливается в нижней части помещения, создавая перекос температурного режима и мешая нормальному функционированию системы.
• Принудительной вентиляции. Циркуляция воздуха обеспечивается вентилятором, создающим давление в системе. Помещение прогревается изрядно резвее в силу большей скорости передвижения воздуха. Так же в устройствах с принудительной вентиляцией легче регулировать температуру в комнатах. Маленьким недочетом конструкции может считаться шум, доносящийся из воздуховодов.

Источник: vsamodelino.ru
