Инкубатор из холодильника своими руками: пошаговая инструкция, чертёж

Метод 1

Этот метод считается достаточно обычным для производства своими руками, и им пользуются достаточно многие народные умельцы. Для того чтоб сделать инкубатор — непременно наличие уже старенького неприменимого либо ненадобного никому холодильника. Какой он модели либо года производства значения не имеет, основное, чтоб в нём не было механических повреждений стен и обшивки. Нам принципиально, чтоб он сохранял свои теплоизоляционные характеристики.

Самодельный инкубатор из холодильника

Инструменты и материалы

• холодильник (без морозильной камеры);
• терморегулятор;
• 4 лампочки мощью 100 Ватт;
• комфортные лотки либо решётки для размещения яиц;
• дрель, скотч, отвёртки.

Пошаговая аннотация

Таковой инкубатор из холодильника, изготовленный своими руками, будет находиться в горизонтальном положении, естественно, дверцей ввысь. Потому все полки из холодильника вынимаем, потому что они не пригодятся.

• Поначалу в дверце холодильника нужно вырезать маленькое отверстие (размером примерно с коробок спичек) для воплощения циркуляции воздуха. Снаружи к ней крепится терморегулятор при помощи скотча, через отверстие вовнутрь осуществляется вывод сенсора регистрации температуры.
• С оборотной стороны дверцы устанавливается лист фанеры, на который крепятся 4 патрона с проводкой и вкручиваются лампочки по 100 Вт. Схема подключения терморегулятора прилагается. В ней делается отверстие, соответственное отверстию в дверце.

Электросхема инкубатора из холодильника. Желтоватым обозначена плата термодатчика, зеленоватым — регулирующие резисторы.

• На дно инкубатора, она же задняя стена бывшего холодильника, ставится маленькая ёмкость с водой, чтоб увлажнять воздух.
• Над этой ёмкостью своими руками устанавливается решетка для яиц, так, чтобы не намокать и быть на неком расстоянии над водой.

Для того чтоб не запутаться, когда и какие яичка крутить, единственный вариант — это сделать отметки фломастером либо маркером. Также стоит держать в голове, что зависимо от длительности инкубационного периода и вида яиц необходимо соблюдать некие условия. К примеру, охлаждать яичка, не превосходить влажность и т.д..

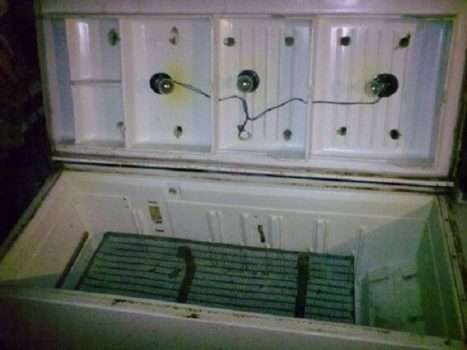

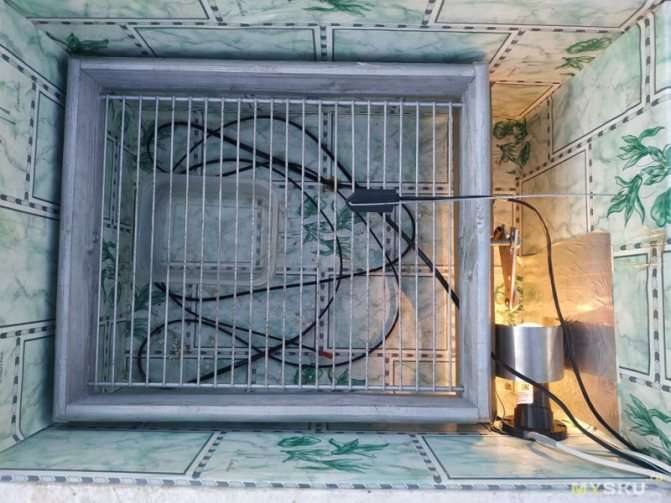

Самодельный горизонтальный инкубатор

Как смастерить инкубато из старенького холодильника

Разводить птенцов круглый год может быть только искусственным методом. Промышленные инкубаторы стоят недешево, а качество далековато не всегда соответствует их цены. Удачная кандидатура – сделать инкубатор для яиц самому. Идеальнее всего для этой цели подойдет старенькый холодильник. Его корпус обладает прочностью и высочайшей термоизоляцией, что в особенности принципиально для процесса инкубации.

Самодельный инкубатор из холодильника не просит огромных вещественных вложений. Если даже не все нужные материалы окажутся в наличии дома и придется что-то брать, все равно себестоимость домашнего устройства выйдет еще ниже промышленного изделия.

Принципиально, что из холодильника можно смастерить инкубатор, который будет соответствовать определенным запросам фермера. Каждый владелец знает, для каких целей он будет разводить потомство и в каких количествах. Потому он сумеет сделать инкубаторий подходящего для собственного хозяйства размера. В ординарном холодильнике помещается 450-500 яиц, а в двухкамерном более 1000 штук.

Метод 2

В этом методе можно использовать морозильную камеру холодильника как выводной инкубатор, что существенно прирастит выживаемость молодняка. Он будет стоять вертикально, как обычно, и стоит холодильник.

Инструменты и материалы

• старенькый холодильник;
• маленькие кусочки ДВП;
• железный пруток 6 см в поперечнике;
• сварочный аппарат;
• указатель температуры и терморезистор;
• шпатель, клей, дрель;
• вентилятор с движком и трубчатым электронагревателем (если яиц будет больше 50).

Пошаговая аннотация

1. Сперва нужно избавиться от различных полок, ячеек и неровностей на внутренней поверхности холодильника, а образовавшиеся щели и отверстия закрыть плотно кусочками ДВП.
2. После чего можно заняться размещением указателя температуры с терморегулятором. Они устанавливаются в два отверстия, проделанных в высшей части корпуса.
3. Зависимо от предполагаемого количества яиц необходимо просчитать количества слотов. Лотки можно сделать своими руками из каркаса, сваренного из железного прутика и обмотанного сетью. Какой – не имеет значения, некие даже рыболовной пользуются. Инсталлируются они на место полок холодильника в те же пазы либо крепятся винтами к стенам.Один из вариантов производства лотков можно отыскать в видео.
4. Для усовершенствованной циркуляции воздуха необходимо оборудовать вентилятор. На задней стене устанавливается его движок, вокруг его лопастей устанавливается трубчатый электронный нагреватель. Таким образом достигают, чтоб тепло умеренно распределялось по всему объёму инкубатора. Схема подключения терморегулятора приведена выше.
5. На дно устанавливается емкость с водой для поддержания уровня влажности.

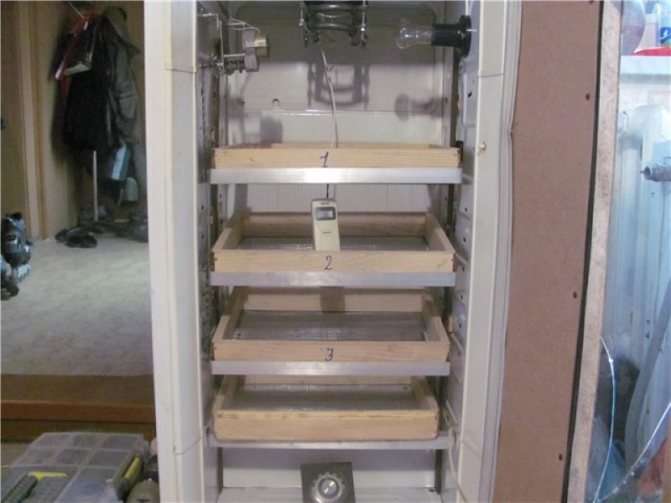

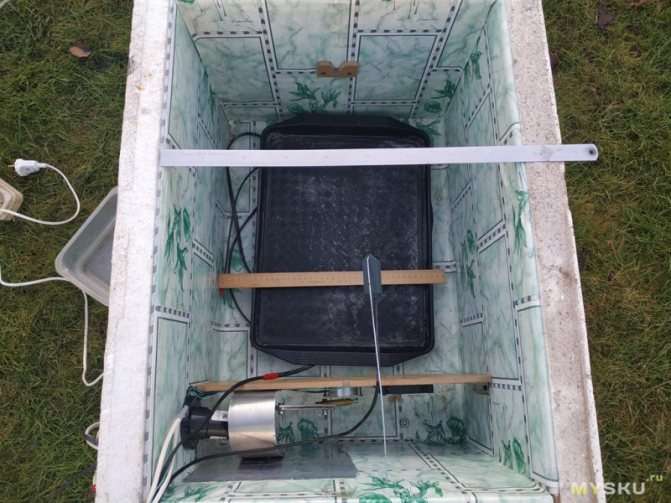

Инкубатор, изготовленный своими руками

Недочетом такового инкубатора, изготовленного своими руками, является отсутствие автоматизации, а означает, придётся самим как орошать, так и крутить яичка вручную. Здесь на помощь снова приходят старенькие добрые метки маркером либо карандашом. Основное – придерживаться режима для каждого вида яиц.

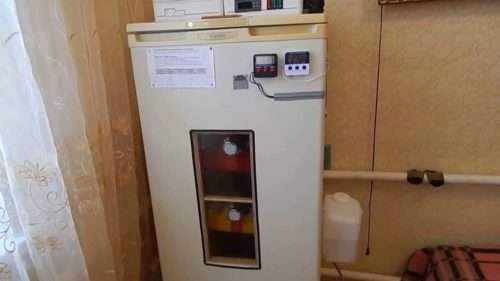

Инкубатор из старенького холодильника

Самодельный инкубатор делают из старенького холодильника хоть какого типа. Коробку высвобождают от внутренних частей и устанавливают лотки. На боковых поверхностях монтируют главные элементы: нагреватели, вентилятор и терморегулятор. Устройство можно сделать вертикальным либо горизонтальным. Также существует вариант автоматического поворота яиц.

Достоинства

Переработанный из холодильника инкубатор имеет последующие достоинства:

1. Экономия средств. Устройство с схожей вместительностью (элементы указаны выше) имеет высшую стоимость, по сопоставлению с которой конструирование своими руками фактически не востребует денежных издержек.
2. Простота. Старенькый холодильник переоборудовать довольно просто при наличии подходящих материалов и чертежей.
3. Верный локальный климат. Холодильник имеет подходящую конструкцию для сотворения и поддержания правильной температуры и влажности.
4. Результативность. При контролируемой инкубации выживает большее количество молодняка птицы, ежели в естественных критериях. Если разведение проводится с целью реализации птицы, возрастёт и прибыль.
5. Экономия времени. Время, потраченное на создание инкубатора, компенсируется лёгкостью в его использовании.

Метод 3

Это самый непростой вариант для самостоятельного производства и просит как материалов, так и специфичных познаний, умений и серьезного следования видеоинструкции. Если получится его сделать своими руками, то с его помощью можно сберечь много бесценного времени. Ещё одним неподменным плюсом является его вместительность – около 500 шт. яиц.

Инструменты и материалы

• холодильник;
• терморегулятор;
• лотки для яиц;
• элемент нагрева;
• вентилятор от компьютера либо хоть какой маленькой вентилятор;
• железные стойки (4–5 см шириной);
• железные оси поперечником 8–9 мм по числу лотков;
• винты;
• груз 0,5 кг;
• планка с отверстиями 6–7 мм поперечником;
• штифт;
• дыхательные трубки 2 шт. поперечником 30 мм;
• ёмкость типа фотокювета для воды;
• резиновые подушки;
• дрель и сверло;
• отвёртка и саморезы.

Самодельный инкубатор с автоматическим переворотом

Пошаговая аннотация

Сам процесс производства в домашних критериях достаточно непростой, подробнее о нем можно выяснить из чертежей в галерее.

1. Убираем секцию морозильника, используя болгарку.
2. В середине холодильника у задней стены и около двери строго напротив друг дружку вставляются стойки с отверстиями и закрепляются шурупами сверху и снизу.
3. В каждый лоток с яичками в середине устанавливается железная ось поперечником 8-9 мм, ее концы вставляются в отверстия на стойках. При всем этом лотки оказываются размещены меж стойками.
4. Железная планка прикрепляется впереди к лоткам винтами, оставляя зазор в 1–2 мм. Понизу планки подвешивается 0,5 кг груз. Сверху планка должна выходить наружу через отверстие, специально просверленное в крыше холодильника. Железный штифт, вставленный в нижнее отверстие свободного конца планки, будет задерживать ее и не давать опуститься вовнутрь под тяжестью груза.
5. В одной из боковых стен сверху и на уровне нижней трети высоты холодильника просверливаются отверстия, в которые инсталлируются 2 дыхательные трубки.
6. В нижней трети места холодильника по задней стене крепятся четыре лампы по 100 вт любая, к ним подключается терморегулятор (смотри схему выше). Вентилятор от ЭВМ на резиновых подушках устанавливают так, чтоб поток воздуха от него проходил через нагреватели и грел яичка.
7. На дно ставится ёмкость для воды.

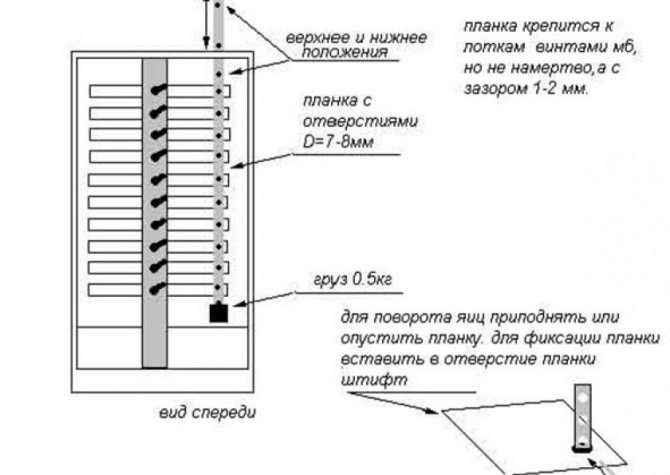

Для воплощения процедуры переворота яиц достаточно извлечь упрямый штифт и приподнять либо опустить планку, закрепив ее штифтом в последующее отверстие. При всем этом лотки изменят угол наклона и яичка будут прогреваться с другой стороны. Это очень отлично для огромного количества яиц и сохранит время на обозначение и переворачивание каждого яичка раздельно.

Как смастерить инкубатор из холодильника

Перед тем, как приступить к работе, нужно пристально оглядеть холодильник. Для инкубатора пригодится корпус без повреждений, по другому он не сумеет задерживать нужное тепло.

На что необходимо направить внимание

Чтоб итог работы не вызвал расстройства, принципиально сразу учесть такие причины:

• если ручка на холодильнике неисправна, нужно убедиться, что ее можно отремонтировать – холодильник должен плотно запираться;
• корпус снутри и снаружи, также все применяемые материалы должны быть незапятнанными и не подвержены грибку – плесень в инкубаторе недопустима;
• в работе не действовать «на глаз», а сделать четкие замеры будущих полок и других составляющих частей инкубатора, и выполнить расчеты при помощи калькулятора.

Для производства подойдет неважно какая древняя модель холодильника без наружных повреждений, из которой нужно удалить морозилку, компрессор и теплообменник. Пригодится только корпус и внутренняя отделка из пластика. Стенки должны быть ровненькими, если имеются выступающие держатели полок, их нужно удалить, а дыры зашить листами ДВП.

Требования к устройству

Инкубатор из старенького холодильника должен быть обустроен по всем правилам, чтоб выведение потомства проходило удачно. Для этого он обязан иметь:

• отверстия вентиляции сверху и снизу для свободного доступа наружного воздуха, но в дозированном количестве;
• источники тепла – лампы накаливания, которые устанавливают 2 сверху и 2 снизу;
• емкость для воды и место понизу, где она должна стоять повсевременно;
• приборы для поддержания температуры и влажности – интегрированный термодатчик и указатель температуры, лучше с выводом показаний наружу;
• смотровое окно – его делают на дверце холодильника и завешивают черной тканью, чтоб обойти излишнего проникания света (размеры окна должны разрешать просматривать количество воды и температуру, если градусник размещен снутри);
• доп принудительную вентиляцию для сотворения правильного баланса меж температурой и влажностью воздуха;
• нужное количество лотков с четким расчетом их габаритов для неопасного переворота ячеек с яичками (расстояние меж ними в ячейках должно быть 15-20 мм).

При изготовлении домашнего инкубатора нужно смотреть, чтоб все стыковые соединения были обработаны герметиком либо запенивались, по другому тепло будет уходить через щели.

Расчеты и чертежи

Существует 2 метода установки самодельного инкубатора – вертикальный и горизонтальный.

горизонтальный инкубатор

При любом из них нужно будет при запуске в работу включать его в сеть с напряжением 220 Вт. Чтоб готовый инкубаторий не потреблял более 40 кВт, нужно брать электроконтактный указатель температуры и реле КР-6 либо схожих моделей, мощность сопротивления катушки менее 1 Вт.

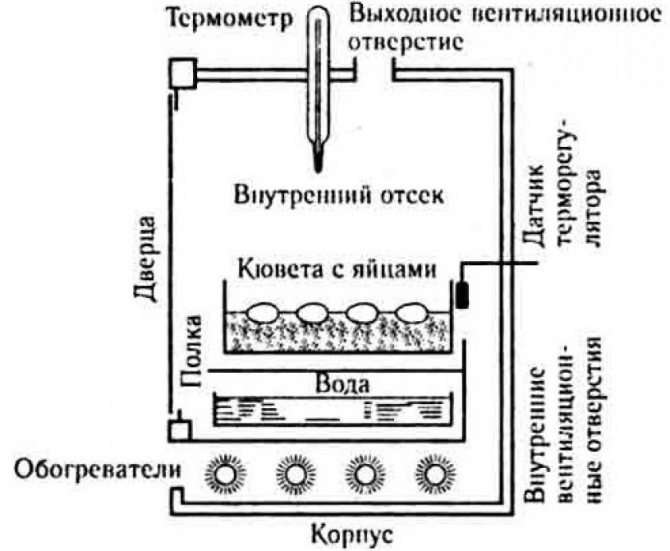

Схема рационального расположения подогрева и вентиляции и других составляющих показана на чертежах.

Отверстия для вентиляции делаются в верхней и нижней части корпуса поперечником 1,5-1,8 см, количество 3-5 штук с каждой стороны зависимо от размера холодильника. Поперечник дыхательной трубки должен соответствовать объему отверстий, потому что они будут проходить через них.

Лотки для ячеек нужно расположить так, чтоб меж ними и боковыми стенами камеры было расстояние для креплений, на которых будет установлена планка для переворота лотков. Высота таких ящиков должна быть 5-6 см. Лампы накаливания распределять на расстоянии 15-20 см друг от друга.

Нужные материалы

Для производства инкубатора в домашних критериях пригодится:

1. Камера от старенького холодильника.
2. Лампы накаливания мощью от 40 до 100 кВт в количестве 4 штук. Также заместо ламп можно использовать инфракрасный обогреватель (но не сильнее, чем 100 кВт).
3. Железная сетка поперечником 5-6 мм либо пластмассовые ящики, проволока и стойки из металла либо дерева для производства лотков.
4. Стекло и планки для установки смотрового окна.
5. Планки, которые пригодятся для оси.
6. Тара для воды емкостью более 1,5 л и 2 дыхательные трубки.
7. Маленький вентилятор (можно использовать от старенького компьютера).
8. Шурупы, провода и нужные крепления.

Варианты производства инкубатора

Устройство быть может сделано в горизонтальном, вертикальном и автоматическом вариантах. Перед конструированием составляются чертежи и схемы, в каких тщательно обозначены все детали грядущего агрегата.

Горизонтальный

Для конструирования агрегата такового типа для вас пригодятся:

• холодильник;
• лист фанеры;
• лампочки 100 Вт с патронами (4 шт.);
• лотки для яиц;
• ёмкость для воды;
• терморегулятор;
• скотч;
• дрель;
• отвёртка.

Делайте работу последующим образом:

1. Уберите из холодильника полки и морозильную камеру.
2. Переверните его так, чтоб дверца раскрывалась ввысь.
3. С внутренней стороны дверцы прикрепите фанеру.
4. На лист фанеры установите патроны для лампочек.
5. Просверлите в дверце с доской отверстие (5х5 см).
6. Наполните ёмкость водой и поставьте на дно.
7. Установите лотки для яиц.
8. Терморегулятор прикрепите около отверстия в дверце с помощью скотча.
9. Через отверстие запустите сенсоры терморегулятора.

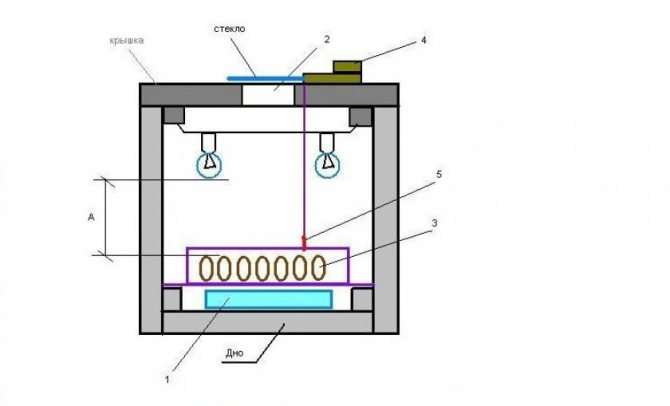

Схема инкубатора в разрезе: 1 — ванночка с водой; 2 — смотровое окно; 3 — лоток с яичком; 4 — терморегулятор; 5 — термодатчик; А — расстояние от лампочки до яичка

Вертикальный

Конструирование такового инкубатора предполагает внедрение:

• конкретно холодильника;
• ДВП (нескольких листов);
• клея;
• шурупов;
• вентилятора;
• указателя температуры;
• терморегулятора;
• трубчатого нагревателя;
• проволоки из металла (6 мм поперечником);
• ёмкостей;
• лотков для яиц;
• сварки;
• дрели;
• шпателя.

Делать работу следует в таком порядке:

1. Уберите из холодильника полки и морозильную камеру.
2. С внутренних сторон установите листы ДВП на клей либо шурупы, чтоб выровнять поверхность и закрыть щели.
3. На задней стене установите вентилятор, мотор выведите на внешнюю стену.
4. Около вентилятора прикрепите нагревательный элемент.
5. В дверце проделайте отверстия по периметру для циркуляции воздуха.
6. На верхней стене просверлите 2 отверстия и установите терморегулятор и указатель температуры.
7. Наберите воды в ёмкость и установите её на дно.
8. Из проволоки соорудите каркас для лотков и расположите их в холодильник.

Ах так будет смотреться чертёж вертикального инкубатора:

Автоматический

Чтоб инкубатор имел автоматический режим, для вас пригодятся:

• холодильник;
• железные планки;
• железные оси;
• шурупы;
• лотки для яиц, адаптированные для осей;
• винты;
• груз на планку;
• шплинт;
• дыхательные трубки поперечником 30 мм (2 шт.);
• лампочки 100 Вт с патронами (4 шт.);
• терморегулятор;
• вентилятор;
• ёмкость для воды;
• дрель;
• отвёртка.

Порядок ваших действий легкий. Основное — всё сделать в согласовании с аннотацией:

1. Уберите из холодильника полки и морозильную камеру.
2. В планках проделайте отверстия под оси.
3. С помощью шурупов установите планки на боковых стенах в середине.
4. Установите оси в лотки и воткните в планки.
5. Одной планкой соедините вертикально все лотки, прикрепив её к ним винтами с зазором 1-2 мм.
6. Просверлите в высшей части отверстие так, чтоб можно было вывести объединяющую планку.
7. Выведите планку и проделайте в ней отверстие для шплинта.
8. На нижний конец прикрепите груз.
9. Лотки можно поворачивать, двигая планку; фиксируйте её с помощью шплинта.
10. Установите дыхательные трубки в боковую поверхность на высоте около одной трети холодильника и непременно сверху.
11. Терморегулятор, лампочки и вентилятор вмонтируйте в нижней части стены, чтоб воздух от вентилятора грелся от лампочек.
12. Наберите воды в ёмкость и установите её на дно.
