Нагревательный элемент на 12 вольт своими руками

Мысль №1 – Малогабаритная модель для локального подогрева

Самым обычным методом, который дозволит сделать электрообогреватель является конкретно этот. Для начала подготовьте последующие материалы:

2 схожих прямоугольных куска стекла, площадью около 25 см 2 каждое (например, размерами 4*6 см);
кусочек дюралевой фольги, ширина которой не больше ширины стекол;
кабель для подключения электронного обогревателя (медный, двужильный, с вилкой);
парафиновая свеча;
эпоксидный клей;
острые ножницы;
плоскогубцы;
древесный брусок;
герметик;
несколько ушных палочек;
незапятнанная тряпочка.

Как Вы видите, материалы для сборки самодельного электронного обогревателя совсем не дефицитные и могут находиться под рукою у каждого. Итак, сделать небольшой электрообогреватель своими руками можно по последующей пошаговой аннотации:

Кропотливо протрите стекло тряпочкой от грязищи и пыли.
Плоскогубцами аккуратненько возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна умеренно покрыть всю поверхность. Аналогичным образом необходимо обжечь и одну из сторон второго стекла. Нужно поначалу плавненько прогреть все стекло, чтоб оно не лопнуло от резкого перепада температур.
После того, как стеклянные заготовки остынут, аккуратненько при помощи ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
Вырежьте из фольги две полосы, шириной точно соответственной ширине закопченной области на стекле.
Аккуратненько нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не разрушить слой копоти.
Уложите кусочки фольги, как показано на фото ниже. После этого нанесите клей на вторую половинку и соедините их.
Потом загерметизируйте все места соединения.
При помощи тестера без помощи других замерьте сопротивление самодельного обогревателя. О том, как воспользоваться мультиметром, мы ведали в соответственной статье. После чего высчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превосходит допустимые значения, перебегайте к окончанию сборки. Если же мощность вас не устраивает, необходимо переработать нагревательный элемент — сделать тоньше либо тоньше слой нагара (сопротивление станет меньше, если он станет толще и напротив).
Наклейте концы фольги к одной из сторон.

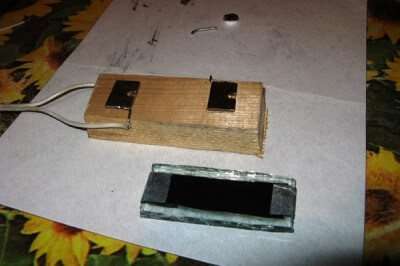

Сделайте подставку из бруска, установив на нее контактные площадки, присоединенные к электронной вилке.

Вот по таковой технологии можно сделать электронный мини обогреватель своими руками. Наибольшая температура нагрева составит около 40 о , чего будет полностью достаточно для локального подогрева. Но для отопления комнаты таковой самоделки будет, конечно, не много, потому ниже мы предоставим более массивные варианты самодельных электрообогревателей.

Обогреватель 12 вольт своими руками: аннотация по изготовлению простых конструкций

При наличии доступа к бытовой электросети подогрев помещения не является неувязкой: в магазинах много изделий на хоть какой вкус и кошелек.

Но что делать тому, у кого заместо полновесных 220-ти вольт имеется только 12?

Оказывается, такое скромное напряжение тоже может служить источником животворного тепла, вот только устройство для его извлечения придется сделать без помощи других. Как делается обогреватель 12 вольт своими руками?

Вариант №1: обогреватель для автомобиля

Естественно, в исправном автомобиле 12-вольтовый электрообогреватель, мягко говоря, ни к чему. Но все быть может: случается, что печка отрешается работать в самый “подходящий” момент, и автовладелец, сидячий снутри неутепленной железной коробки, остается с свирепым морозом один на один. Также самодельный обогреватель на 12 в может пригодиться при поломке системы подогрева заднего стекла.

Для его производства пригодится сущая мелочь:

компьютерный блок питания;
кулер (небольшой вентилятор): его можно извлечь из такого же блока питания;
паяльничек со всем нужным для пайки;
провод;
кусок кафельной плитки;
болты М5 с гайками такого же поперечника (8 штук);
проволока из нихрома.

Если все готово, можно приступать к созданию самодельного обогревателя.

Изготовка корпуса

Сначала, компьютерный блок питания необходимо разобрать на составляющие. Разборку осуществляем в полном объеме: снимаем зафиксированную шурупами электрическую плату, кулер, также разъемы и переключатели (в процессе работы обогревателя они могут стать источником противного аромата).

Изготовка нагревательных частей

Чтоб сделать нагревательный элемент, не надо «изобретать велосипед»: в этом качестве будем использовать нихромовую спираль – такую же, какая установлена в любом ТЭНе. Нихром (сплав никеля и хрома) является проводником, но при всем этом обладает значимым электронным сопротивлением, потому при пропускании через него электротока очень нагревается.

Спирали делаются методом наматывания нихромовой проволоки на хоть какой стержень цилиндрической формы.

Принципиально так подобрать сопротивление нагревательных частей и схему их подключения (параллельно либо поочередно), чтоб обогреватель не перегружал бортовую электросеть.

В неприятном случае работа устройства будет сопровождаться всякого рода ненужными явлениями, к примеру, недостаточной подзарядкой аккума.

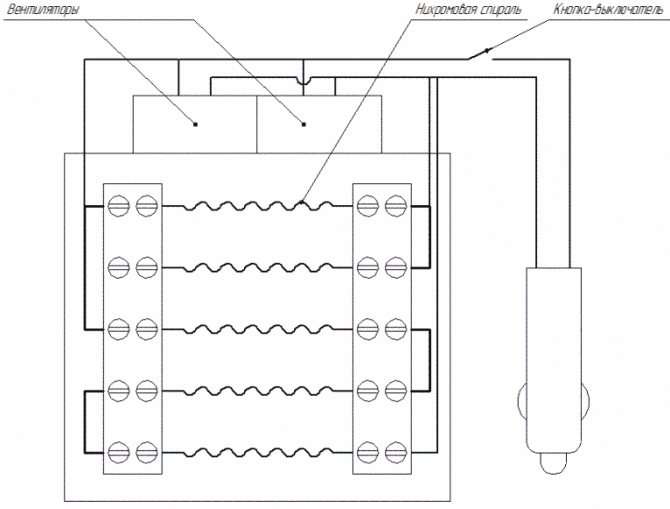

Авто обогреватель

В качестве примера разглядим автомобиль марки Daewoo Sens. Установленный в нем электрогенератор рассчитан на ток силой в 70 А. В таких критериях допустимо использовать электрообогреватель, потребляющий ток в 10 – 15 А – такая нагрузка для бортовой электросети будет фактически неприметной.

Готовые нихромовые спирали необходимо прикрутить к обрезку кафельной плитки с помощью болтов М5 и таких же гаек. Кафель для этого придется просверлить.

Плитку с нагревателями необходимо закрепить в корпусе от блока питания таким образом, чтоб установленный на свое место кулер обдувал ее, выгоняя теплый воздух в автомобильный салон. В конечном итоге мы получим 12-вольтовый тепловентилятор.

Чтоб материал не раскрошился, на него в месте сверления необходимо приклеить скотч либо пластырь, при всем этом сверло должно крутиться с малой скоростью.

Сборка обогревателя

На шаге сборки устанавливаются кулер и крышка.

После этого к обогревателю подключаются все провода.

Их сечение должно соответствовать расчетной силе тока.

В медном проводе на каждые 10 А должен быть 1 кв. мм сечения, в дюралевом – 1,25 кв. мм.

Не путайте поперечник жилы с площадью ее сечения – для проводов малого поперечника эти величины очень похожи.

Также в цепь устройства необходимо врезать плавкий предохранитель, который снова же подбирается зависимо от рассчитанной силы тока.

Установка

Невзирая на скромное напряжение, самодельный обогреватель потребляет впечатляющий ток и разогревается достаточно очень. Во избежание аварийных ситуаций укреплять его необходимо накрепко, чтоб во время движения автомобиля устройство случаем не свалился.

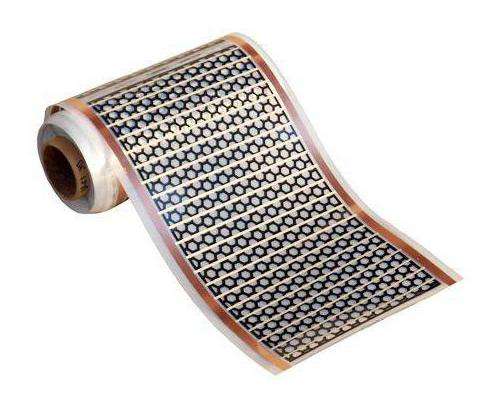

Вариант №2: самодельная термопленка

Из нихрома получаются отличные термоэлементы, но что делать, если этого материала под рукою не нашлось? Оказывается, его может поменять рядовая сажа.

Она также является проводником с высочайшим сопротивлением, но при всем этом обладает принципиальной особенностью: значимая часть термический энергии выделяется нагретым материалом в виде инфракрасного излучения.

Это означает, что обогреватели с углеродным элементом греют не только лишь воздух, да и конкретно юзера, находящегося в зоне деяния ИК-излучения. Такое свойство позволило создавать на базе углеродистых излучателей тонкие пленочные обогреватели.

Устройство будет состоять из таких компонент:

два прямоугольных кусочка стекла размером приблизительно 30х70 мм;
дюралевая фольга;
2-жильный провод с вилкой.

Пригодятся, также, кое-какие инструменты, материалы и изделия:

паяльничек;
мультиметр;
свеча;
герметик либо клей;
ватная палочка.

Обогреватель делается в несколько шагов:

Стекла необходимо вымыть, обработать обезжиривателем и высушить.
Зажигаем свечу и начинаем двигать над ней один из стеклянных прямоугольников, в итоге чего он покроется сажей. Чем больше будет копоти, тем наименьшим окажется ее электронное сопротивление.

Операцию необходимо временами прерывать, чтоб стекло могло остыть.

Сейчас из дюралевой фольги необходимо вырезать две детали в форме продолговатых прямоугольников, длина которых будет соответствовать ширине полосы сажи.

Они будут делать функцию клемм для подключения проводов.

На данном шаге необходимо замерять сопротивление углеродистого покрытия. Кладем на него с 2-ух сторон дюралевые контакты и прижимаем их вторым стеклом.

Сейчас можно пользоваться мультиметром, приложив его щупы к выступающим кускам дюралевой фольги. Нас устроит сопротивление в 120 Ом, тогда мощность устройства составит 1,2 Вт. Если устройство указывает другое значение, необходимо убрать (для роста сопротивления) либо добавить (для уменьшения) малость сажи.

Как получится достигнуть подходящего сопротивления, с помощью ватной палочки очищаем края стекла от сажи на ширину приблизительно в 5 мм.
Зачищенные края прокопченной стекляшки смазываем клеем, потом опять укладываем контакты из фольги (их сейчас необходимо укоротить на 10 мм) и приклеиваем сверху вторую стеклянную заготовку. Дело изготовлено, сейчас обогреватель можно подсоединять к 12-вольтовому источнику.

Заместо сажи можно использовать смесь графита и эпоксидного клея. Тогда в качестве базы заместо стекла можно применить слоистый картонный пластик.

Для того чтоб спастись от холода с помощью этого обогревателя, достаточно иметь заряженный авто аккумулятор.

Приготовьте последующие изделия:

огромную железную банку из-под кофе (поперечником около 100 мм и высотой приблизительно 200 мм);
патрон от авто стоп-сигнала с лампочкой для него мощью 25 Вт (имеет фиксатор байонетного типа);
плавкий предохранитель на 2 А;
провода;
деталь в форме буковкы «П» от детского конструктора;
два винта М2,5 с гайками (можно взять в долг из такого же конструктора).

Инструментарий пригодится более чем умеренный:

дрель с набором сверл;
паяльничек и припой для него.

Начинаем мастерить:

Банку из-под кофе превращаем в решето – высверливаем в ее стенах огромное количество отверстий поперечником 3 мм. Схожее отверстие необходимо просверлить в самом центре днища емкости.
Патрон от лампы прикручиваем с одной стороны к П-образному кронштейну от детского конструктора, после этого другой стороной этот кронштейн следует прикрутить к днищу банки (для этого мы и сверлили отверстие в его центре).
В стене банки напротив патрона просверливаем очередное отверстие, поперечник которого должен составлять приблизительно 7 мм. В нем следует закрепить гильзу из хоть какого токонепроводящего материала. В гильзу продеваем 2-жильный провод с сечением жил более 1 кв. мм, который необходимо подключить к патрону (кронштейн для этого придется временно открутить).
Возвратив кронштейн на место, вкручиваем в патрон 25-ваттную лампочку и закрываем банку крышкой.
Остается подключить обогреватель к аккуму через 2-амперный предохранитель.

Время разогрева для этого обогревателя составляет приблизительно 10 мин. Греть на нем руки следует с осторожностью, потому что температура железной банки становится достаточно высочайшей.

Очевидно, самодельным электрообогревателем, пусть даже таким маломощным, нельзя воспользоваться в помещении, заполненном горючими газами и испарениями. Также его следует убирать подальше от легковоспламеняющихся материалов.

Смотрите за уровнем заряда аккума. Если напряжение на его клеммах свалится до 10 В, обогреватель необходимо срочно дисконнектнуть. Если этого не сделать, аккумулятор необратимо испортится.

Видео на тему

Нет комментариев

microklimat.pro

Мысль №2 – Мини-обогреватель из банки

Еще одна уникальная модель самодельного электрообогревателя, которая подойдет для локального подогрева в гараже либо комнате. Все, что необходимо для сборки это:

банка из-под кофе;
трансформатор 220/12 Вольт;
диодный мост;
кулер;
нихромовая проволока;
текстолит квадратной формы со стороной, равной поперечнику банки;
дрель с узким сверлом;
паяльничек;
шнур для подключения к сети;
кнопочный переключатель.

Эта аннотация еще проще и сделать электронный обогреватель из банки своими руками можно за 1-2 часа. Для начала с текстолита необходимо снять фольгу и вырезать в нем середину, как показано на фото ниже:

После чего при помощи дрели нужно сделать на искосок отверстия. В отверстия фиксируем нихромовую проволоку определенного поперечника и длинны (раздельно расчет длины мы предоставили в статье: https://samelectrik.ru/raschet-nihroma.html). Эти характеристики рассчитываем по закону Ома для участка цепи (U=R*I). После этого прикручиваем провода.

Паяльничек своими руками

Существует масса методов производства самодельных низковольтных паяльничков. Сделать 12 вольтовый устройство своими руками полностью может быть фактически без особенных денежных издержек. До этого, чем приступить к изготовлению паяльного инструмента, нужно приготовить надлежащие материалы и инструмент.

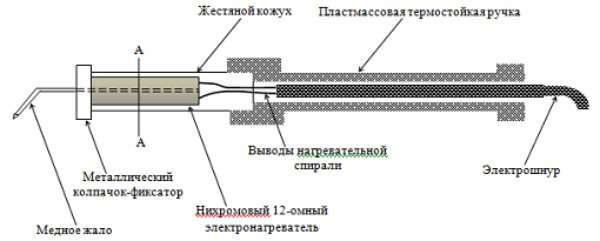

Схема строения минипаяльника 12в

Материалы

медная проволока 40 х 1,5 мм;
трубка из тоненькой жести либо корпус железной 4-х цветной шариковой ручки;
нихромовая проволока;
древесная ручка с отверстием, равным наружному поперечнику трубки;
подложка печатной платы либо медная фольга;
электрошнур;
канцелярский силикатный клей;
тальк либо детская присыпка.

Инструмент

пассатижи;
салфетки либо ветошь;
пинцет;
надфиль;
кусачки;
шпатель;
понижающий трансформатор 220/12 в;
бытовой обогреватель с электронной спиралью либо кухонная газовая плита.

Порядок действий по сборке паяльничка

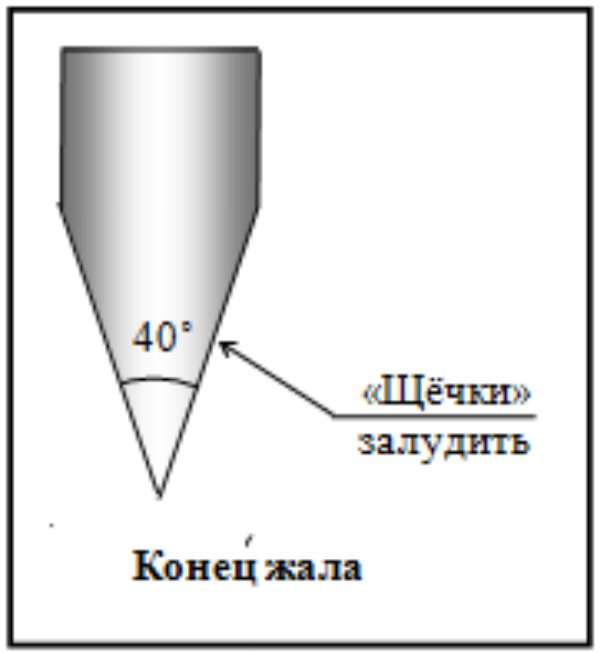

Конец отрезка медной проволоки стачивают надфилем с 2-ух сторон в виде конуса с углом 400.
Щёчки острия лудят.

Нажимало НП

Силикатный клей соединяют с тальком до получения вязкой склейкой электроизоляционной массы.
Нажимало оборачивают медной фольгой таким образом, чтоб оставалось острие проволоки длиной 10 мм.
Полученную медную трубку покрывают склейкой массой.
Потом электроизоляционное покрытие подвергают термический обработке над обогревателем либо пламенем газовой конфорки. Возможно обойтись термофеном.

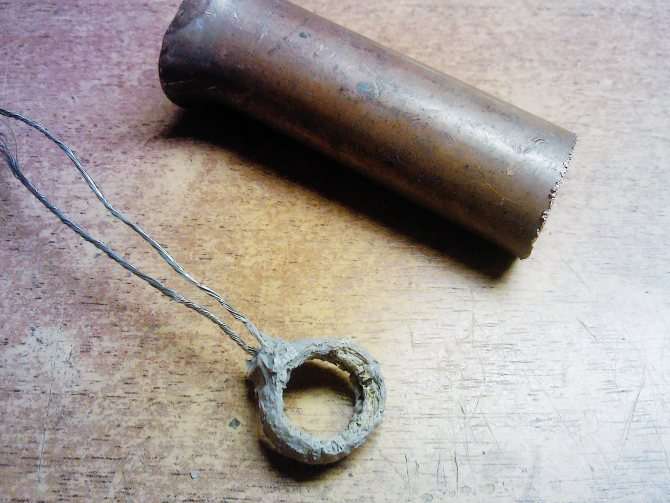

После керамизации изоляции стержень обкручивают нихромовой проволокой плотными витками в один слой.
Процесс покрытия вязким веществом повторяют.
Один конец проводника заворачивают к обратному торцу трубки. Его тоже покрывают клейким составом и нагревают до полного затвердения.
Цилиндр продевают в кожух так, чтоб он плотно удерживался в корпусе паяльничка.
В свою очередь, кожух закрепляют в древесной ручке, продев через неё выводы нихромовой спирали.
Сетевой шнур с одной стороны соединяют с нихромовой проволокой, с другой стороны – укрепляют к клеммам понижающего трансформатора либо другому источнику тока 12 в.
Вилку трансформатора вставляют в розетку. Остаётся дождаться прогрева нажимала до уровня температуры плавления припоя.

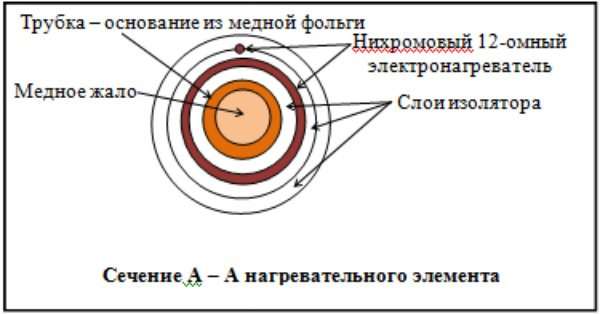

Сечение нагревательного элемента

Доп информация. Чтоб паяльничек 12 вольт работал от прикуривателя в автомобильном салоне, к сетевому шнуру укрепляют штекер от автозажигалки.

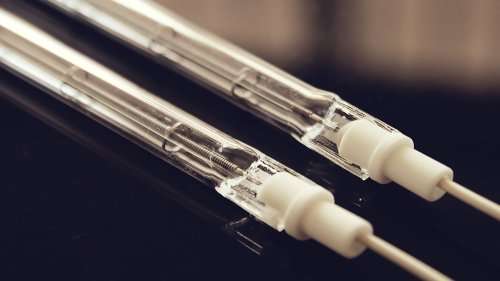

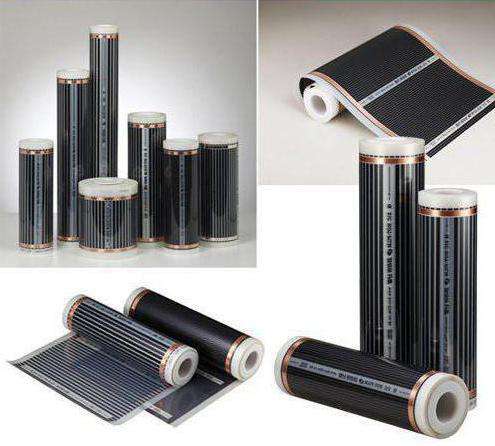

Мысль №3 — Экономный инфракрасный обогреватель

Вот мы и перебегаем к более массивным электрообогревателям, которые можно просто сделать без помощи других в домашних критериях. Для производства инфракрасного обогревателя нам пригодятся последующие материалы:

2 листа пластика, площадь каждого 1 м 2 ;
графитовый порошок, размельченный до фракции муки;
эпоксидный клей;
две медных клеммы;
шнур с вилкой для подключения к сети 220 Вольт.

Итак, сделать комнатный инфракрасный обогреватель своими руками можно по последующей аннотации:

Кстати, для того, чтоб конструкция была более крепкой, рекомендуется поместить инфракрасный обогреватель в древесную рамку, которую также можно сделать своими руками. Не забудьте перед подключением проверить сопротивление устройства и высчитать мощность, по другому пластик возможно начнет дымить и даже загореться! Потому во время испытаний пристально смотрите за нагревом.

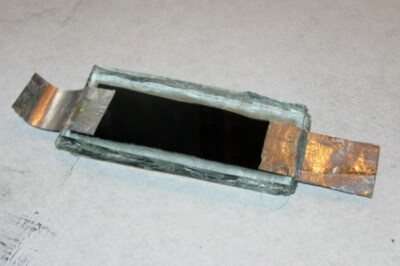

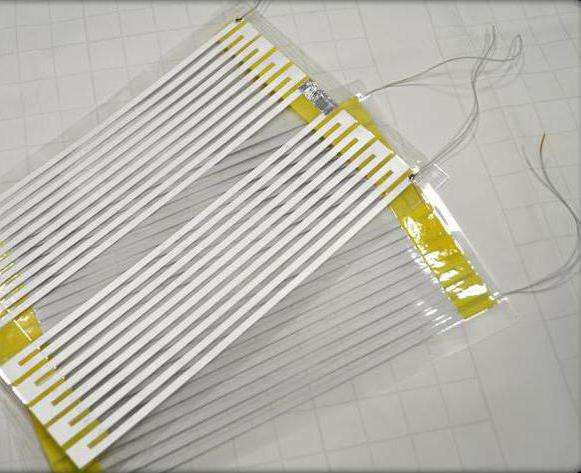

Инфракрасный пленочный карманный обогреватель: изготовка своими руками

Данный вид мини обогревателя, является инвентарем для подогрева маленького места. Благодаря своим конструктивным особенностям, данный устройство до боли просто сделать без помощи других, не зная по какому принципу, работает инфракрасный калорифер.

Для производства пригодится:

Две стеклянных заготовки;
Фольга из алюминия;
Герметик силиконовый;
Свеча;
Вилка с проводом;
Клей на эпоксидной базе;
Две контактных пластинки из меди;
Брусок из дерева.

Для того чтоб смастерить инфракрасный пленочный карманный обогреватель, сначала следует приготовить инструменты и материалы для работы

Сначала, нужно сделать сам нагреватель. Для этого, используя чистую ветошь, от разных видов загрязнений очищаются обе стеклянные заготовки. После чего, зажженной свеч, необходимо закоптить одну сторону каждой стеклянной заготовки. Слой копоти, который появляется от племени свечки, служит электропроводником, который нагревает данный электрообогреватель.

После чего, нужно очистить от копоти поверхность каждой заготовки от края, на расстояние около 5 мм. Для удобства проведения работ, можно использовать обыденные ватные палочки. Дальше, согласно ширине слоя копоти на стеклах, делаются два прямоугольника из фольги.

Потом, на закопченную сторону одной из заготовок, накладывается клей. На обратные стороны стекла, укладываются два кусочка фольги. Уложить непременно так, чтоб края выступали за стекло на 2 – 3 см. Дальше, приобретенное изделие накрывается 2-ой стеклянной заготовкой и приклеивается.

Для прочности конструкции, стекла нужно плотно придавить друг к другу и дать клею мало подсохнуть.

Дальше, производим герметизацию, методом нанесения силикона меж 2-мя склеенными стеклянными поверхностями. После сборки, непременно произвести застыл рабочей мощи изделия, по формуле: N (мощность) = R (сопротивление) x I 2 (силу тока).

Заворачиваем фольгу на одну сторону стекла, и укладываем на брусок с присоединенными к проводу медными пластинами (фольга ложится на пластинки, которые не касаются друг дружку).

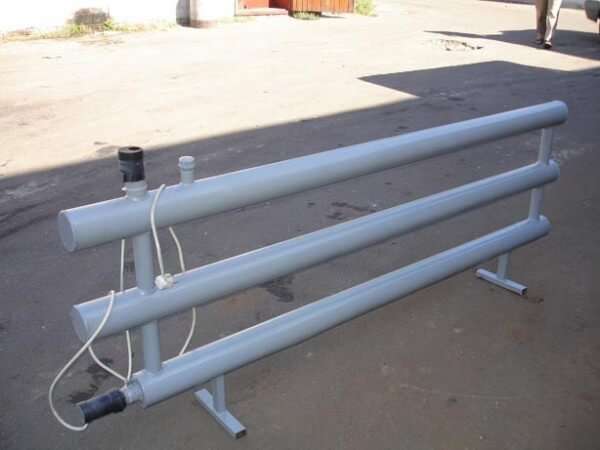

Мысль №4 – Масляный устройство

Еще одна модель устройства, которую рекомендуется собрать для отопления гаража либо других хозяйственных строений на даче. Все, что Для вас необходимо – древняя батарея, трубчатый нагреватель, масло и пробка. Также будет нужно сварочный аппарат, способности работы со сваркой и незначительно свободного времени. На фото ниже представлен один из вариантов самодельного масляного обогревателя.

Понизу слева установлен трубчатый нагреватель, вверху пробка для слива/залива масла. Легкая конструкция электрообогревателя, которой будет достаточно для отопления маленького помещения.

На видео ниже наглядно показывается, как сделать масляный обогреватель своими руками:

Мысль №5 – Авто электропечь

Ну и последний вариант самодельного обогревателя – устройство, работающее от 12 Вольт от бортовой сети автомобиля, которое можно использовать для подогрева салона личного авто. Для сборки Для вас необходимы будут последующие материалы:

корпус от старенького блока питания от компьютера;
нихромовая проволока;
остатки от напольной глиняной плитки;
крепежные детали: болты, уголки, пластинки.

Самому сделать электронный обогреватель для машины не так и трудно. Процесс сборки рекомендуется просмотреть на мастер-классе в фото примерах:

Недочет такового обогревателя – завышенная опасность воспламенения в машине, т.к. нихромовая проволока фактически не защищена. Кроме этого необходимо правильно высчитать мощность устройства, чтоб не вывести из строя проводку автомобиля. В этом для вас поможет закон Ома.

Вот и все идеи по сборке самодельного электрообогревателя. Как Вы видите, обычный электроприбор можно просто сделать из разных подручных материалов, было бы желание. Если Для вас приглянулись мастер-классы, поделитесь записью с друзьями, чтоб и они знали, как сделать обогреватель своими руками для дома, гаража либо машины!

Будет любопытно прочесть:

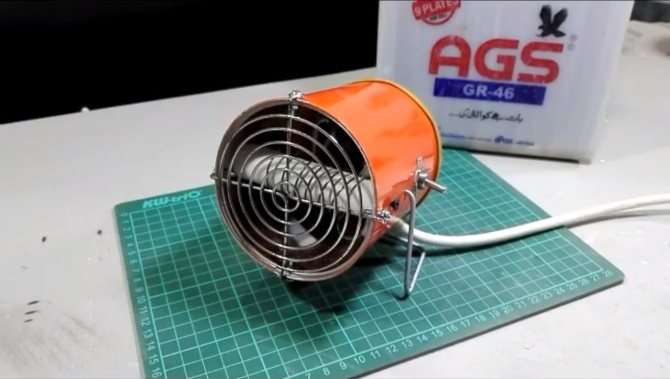

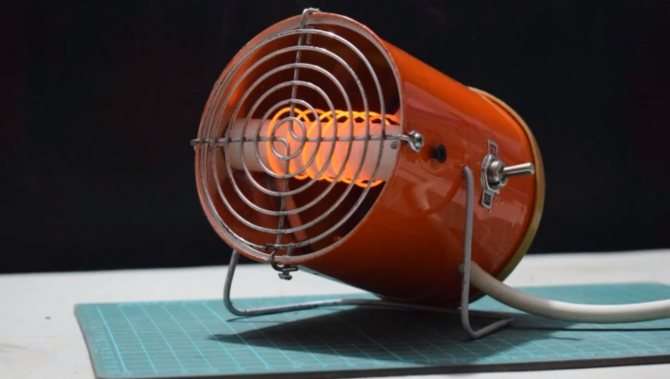

Как сделать обогреватель 12 вольт своими руками: подробная фото аннотация.

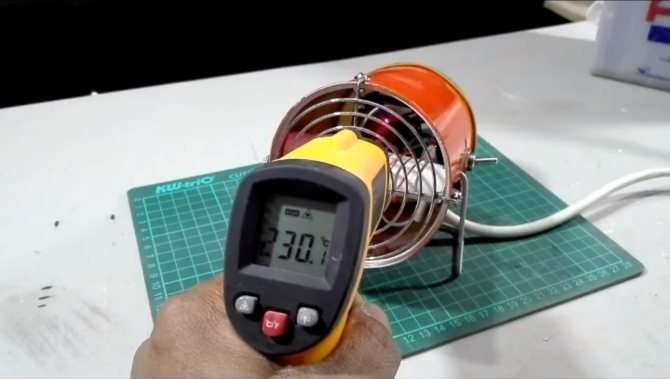

Этот обычный обогреватель работает по принципу термический пушки, вентилятор гонит воздух на нагретую спираль, в итоге чего создаётся поток тёплого воздуха. Работает устройство от 12 V источника питания, его можно подключить к бортовой сети автомобиля либо к аккуму на 12 V.

Для производства самоделки пригодятся материалы:

Жестяная банка.
Кулер с решёткой от компьютера на 12 V.

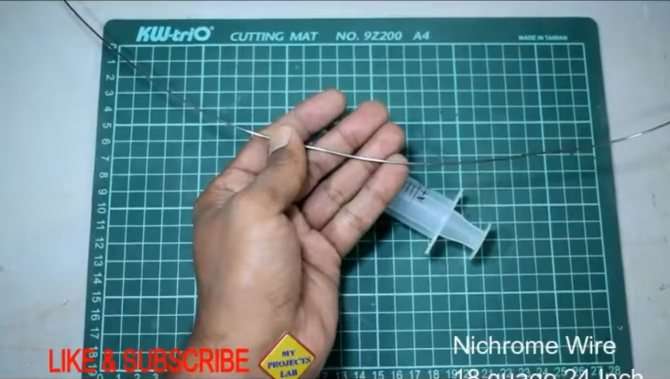

Нихромовая проволока.

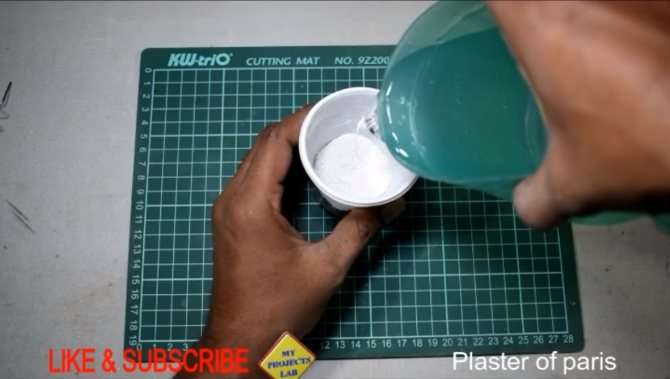

Гипс.

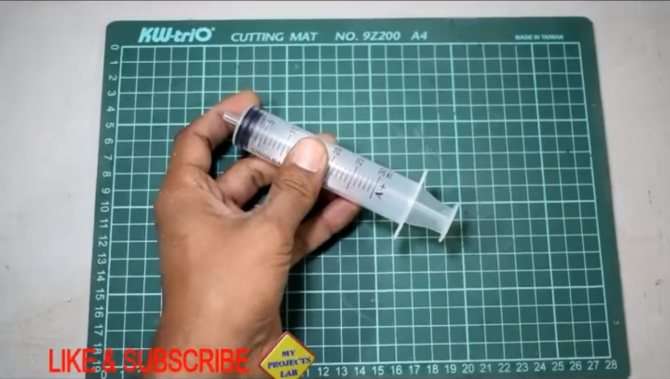

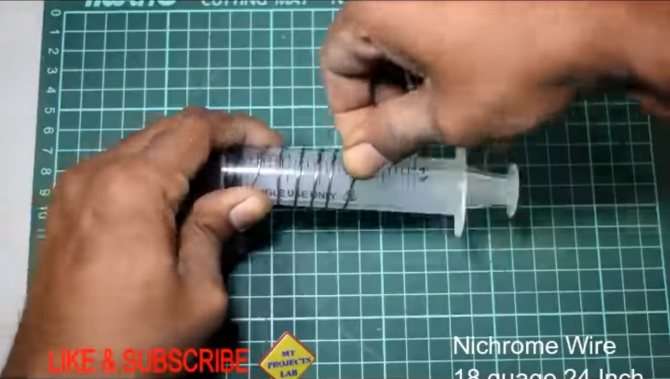

Шприц.
Провода.
Выключатель.
Кусочек металлической проволоки.

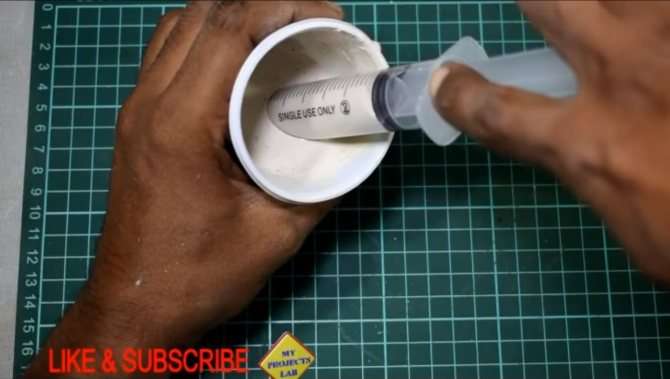

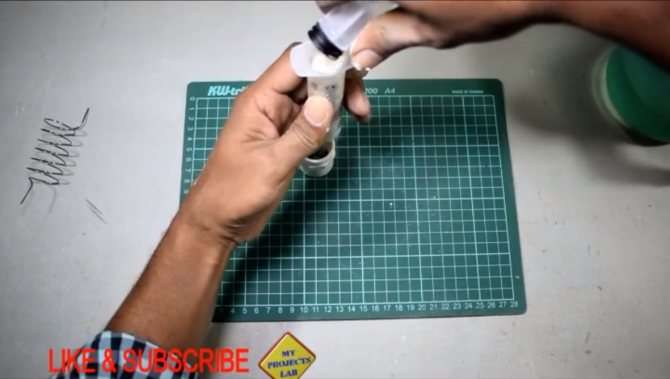

Весь процесс производства самодельного обогревателя показан на этих фото.

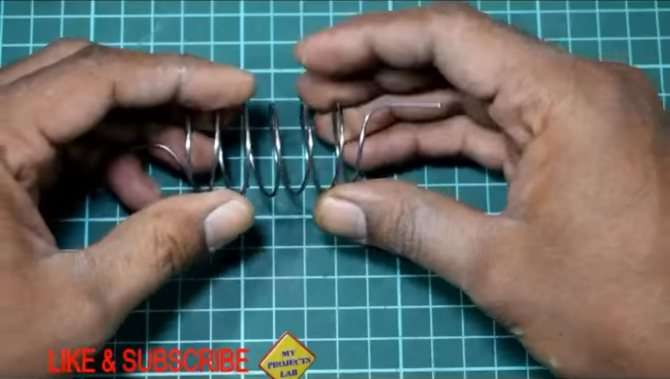

В качестве нагревательного элемента создатель использовал кусочек нихромовой проволоки шириной 1,8 мм, длиной 61 см. Проволоку необходимо намотать в виде спирали, тут создатель намотал проволоку на 30 кубовый мед шприц.
