Работа мотобуром. Практические советы.

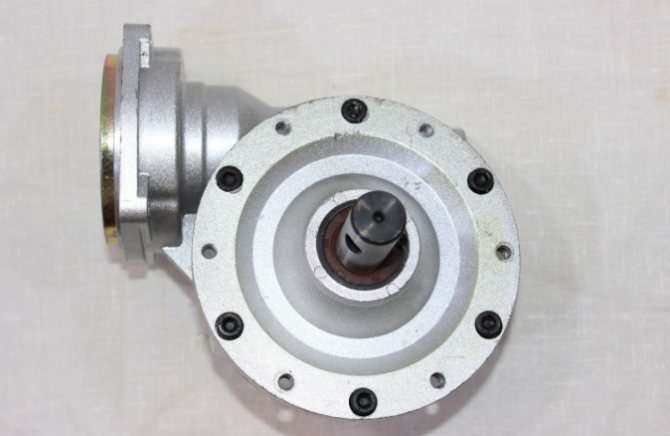

Делаем редуктор для мотобура

Редуктор представляет собой механический агрегат, который передает вращение с вала мотора, на другой вал с пониженной угловой скоростью и завышенным моментом. Этот агрегат является главной составляющей хоть какого механизма, а тем паче такового, как мотобур. На его вал нагрузка действует в виде сопротивления и давления грунта при его культивировании и извлечении из лунки.

Существует несколько типов редукторов по виду выходной скорости:

• повышающие,
• понижающие.

Для мотобура нужен понижающий редуктор, так как огромные обороты будет нереально держать под контролем.

По типу направления вращения редуктора разделяются на:

• с вращением выходного вала по часовой стрелке,
• с вращением выходного вала против часовой стрелке,
• реверсивный,
• инверсный либо планарный.

Для ручной бурильной установки нужно использовать реверсивный редуктор либо с вращением по часовой стрелки. Лучше естественно реверсивный, так как при заклинивании в жестком основании, можно поменять направление вращения бура, тем бес труда вывернуть его из лунки. Итак, определившись с типом редуктора, нужно найти размещение вала мотора и вала рабочего инструмента. Обычно быть может только два варианта:

• размещение вдоль одной оси,
• с углом меж осями валов 900.

Из этих 2-ух вариантов нередко применяется с расположением валов вдоль одной оси. Это разъясняется простотой устройства редуктора и возможностью его установки. Таковой редуктор состоит всего из нескольких частей:

• червячный вал,
• две конических шестерни,
• выходной вал,
• две пары подшипников,
• корпус.

Червячный вал, он же представляет собой первичный вал, крепится средством переходной муфты со стандартным выходным валом мотора. Муфта быть может как жесткой, так и гибкой. В случае с большенными вибрациями лучше использовать гибкую соединительную муфту. Она будет смягчать рывки оборотов мотора и биение рабочего органа.

Червячный вал заходит в зацепление с двухрядной шестерней, которая имеет на нижней части прямые зубья, расположенные вдоль оси. А верхний ряд представляет собой конические зубья, созданные для зацепления с шестерней, расположенной перпендикулярно к ней и соосно с первичным валом. Угловая скорость регулируется методом подбора размеров шестерен. Таковой редуктор представляет собой односкоростной передаточный агрегат.

При расположении валов мотора и рабочего органа перпендикулярно конструкция редуктора проще. Самый обычной таковой механизм состоит из:

• первичного вала с червем на конце,
• 2 пары подшипников,
• вторичный вал с шестерней посредине,
• корпус.

Все редуктора, независимо от типа, должны оснащаться заливочными отверстиями для смазки, так как он имеет трущиеся и крутящиеся составляющие. Корпус передаточного механизма можно выполнить из алюминия под заказ.

Все шестерни и валы непременно должны быть закаленными либо цементированы.

Такие операции можно заказать на любом металлообрабатывающем предприятии либо заводе. Все применяемые подшипники обязаны иметь сальники, для предотвращения вытекания масла из редуктора.

Оба обрисованных редуктора не имеют способности реверсироваться. Такие агрегаты представляют собой более сложнейшее устройство, состоящее из большего числа частей.

Если изготавливать редуктор без помощи других каждый элемент, то его конечная цена быть может равна цены готового механизма.

Потому время от времени следует приобрести готовый агрегат, и на его базе проектировать все другое.

Механизм работы агрегата

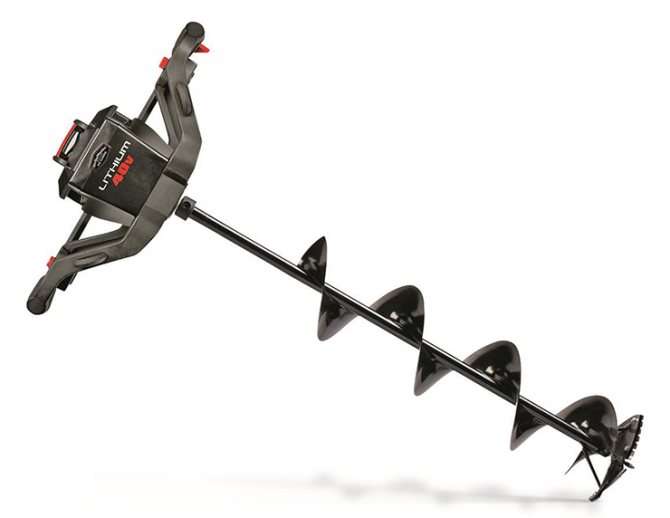

Электронный бур – это электромотор и вал, имеющий шнек винтообразного типа. При применении такового оборудования отверстие в земле будет иметь ровненькие края и точный поперечник шнека. Конкретный процесс бурения осуществляется за счет того, что шнек имеет очень острый наконечник, также заостренные винтовые лопасти. При запуске оборудования электронный мотор начинает крутиться, передавая свое усилие на вал, к которому прикреплен шнек. Таким образом и происходит бурение.

Глядеть галерею

Изготовка шнека

Шнек можно приобрести готовый, но время от времени требуется сделать по определенным размерам и профилю, которых нет в продаже. Для производства винтообразного нарезающего инструмента пригодиться:

• сердечник,
• винтообразное лезвие,
• наконечник.

Сердечник быть может сделан из металлической трубы нужного поперечника. Он находится в зависимости от размера требующихся лунок. Материалом для производства должна быть крепкий металл не подверженный извиву. Если бур делается для бурения жестких пород грунта, то ось еще нужно закаливать, чтоб предупредить его деформацию на скручивание.

На производстве сердечники для шнеков изготавливают из сплава хрома и кобальта либо сплав порошка из хрома, умеренно распределенные на карбидах. Эти материалы потрясающе подходят для производства даже промышленных шнеков, они имеют высочайшие характеристики по прочности и стойкости к деформации.

Для производства самого лезвия для шнека нужно использовать твердосплавную сталь, к примеру, Р6М5 либо 65Г. Эти материалы, владея высочайшей прочностью, могут быть механически обработаны до подходящей формы. Тем паче чтоб получить из них цельную спираль. Если же имеются более твердые сплавы и невозможность сделать неразрывную спираль, то можно набрать ее из полукруглых частей, переварив их меж собой и к сердечнику.

Но такая сталь вариться особыми электродами АНО-21. Если нет и таковой способности, то можно использовать в качестве лезвия обыденную сталь, а кромку наварить электродом Т590. Потом механическим методом довести до нужного профиля лезвия. Саму же спираль можно выгнуть лишь на спец оборудовании при высочайшей температуре.

Размеры лезвия выбираются исходя из толщины сердечника. Если его поперечник равен 25 мм, то поперечник всего шнека должен составлять 100 мм, в эталоне же размер сердечника должен быть равен ширине лезвия.

Наконечник должен быть выполнен также из твердосплавного материала, а на его профиле должны быть нарезаны желобки. Такая форма содействует удачному вкручиванию в хоть какое основание, будь то лед либо замерзший грунт. На втором конце сердечник обязан иметь хвостовик, на который надевается редуктор либо соединительная муфта.

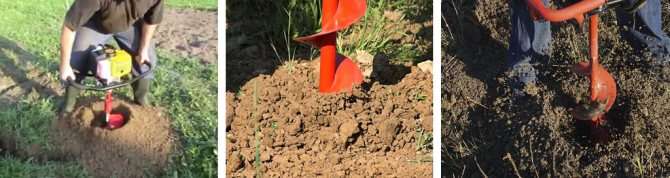

Начало работы с мотобуром.

Самое опасное при бурении это оборотный удар который одномоментно появляется при столкновении бурового шнека с препятствием в грунте. Всегда будьте готовы к оборотному удару. Всегда ждите оборотный удар. Если вы будете не внимательными, то существует риск травмы. В особенности будьте внимательны при бурении каменистого грунта и глины.

Пуск мотора мотобура осуществляйте согласно аннотации. Не пытайтесь сразу после пуска начать бурение. Дайте движку прогреться в течении некого времени после старта мотора. Для бурения стабильно встаньте на грунте. Используйте обувь с не скользкой подошвой. Если бурение осуществляется на скользкой поверхности будьте особо внимательны. Прочно держите ручки управления мотобуром, при слабеньком захвате существует риск получения травмы. Вкупе с тем руки и ноги должны быть не напряжены и чуток согнуты, чтоб минимизировать риск получения травмы.

Мотобур из бензопилы

Бензопила является хорошим бензиновым агрегатом, который не считая главного собственного предназначения может употребляться к тому же в других установках для бурения, сверления, волочения, самоходных передвижных механизмах. Движок от бензопилы стал так обширно применяться благодаря собственному маленькому весу и габаритам. И тем паче он уже обустроен автоматической системой блокировки вала при завышенной нагрузке.

Одной из часто встречающихся бензопил, применяемых в различных целях, является агрегат от компании Stihl. Почему конкретно она, так как она обладает рядом свойств и плюсов, которые и стали предпосылкой ее донорства.

Для того, чтоб использовать движок от бензопилы для бурения грунта нужно использовать передаточные механизмы, которые в пару раз снижают угловую скорость. Такие механизмы позволяют получить низкую скорость, но при всем этом огромное усилие. А конкретно это и требуется от установки, так как основой быть может все что угодно. Начиная от грунта и заканчивая льдом. А если сделать несколько буровых насадок, то конечный агрегат получиться к тому же функциональный.

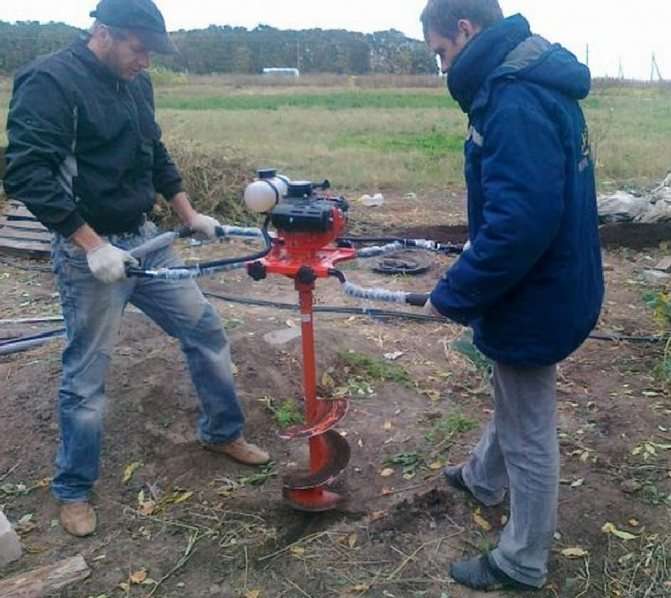

На раме конструкции нужно предугадать две пары комфортных ручек для 2-ух человек, так как в сложных местах время от времени требуется прилагать много усилий для удержания агрегата в ровненьком положении.

Шнек для бура нужно выбирать исходя из предназначений агрегата. Если он будет предназначен для сверления лунок для рыбной ловли, то бур должен быть поперечником около 10 см и с огромным числом витков. Таким сверлом будет изрядно комфортнее сверлить во льде ежели более редчайшим. Либо он будет предназначен для бурения широких ложбинок для растений и столбов для огораживаний. Тут можно использовать бур с наименьшим числом витков, так как нужно, чтоб грунт беспрепятственно извлекался наружу, а огромное расстояние меж витками будет этому благоприятствовать.

В почти всех вариантах для удобства управления рычаг газа переносят на ручки каркаса буровой установки. Это позволяет внимание сконцентрировать на процессе бурения.

Если вы желаете оригинально украсить свою клумбу либо сад, выбирайте тую шаровидную — кустарник, маленького размера.Необязательно брать готовые формы для брусчатки — их можно сделать самому. Подробную аннотацию вы отыщите тут.

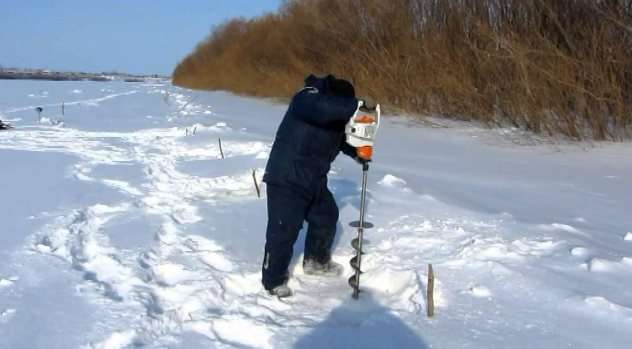

Ледобур из триммера

По такому же принципу работает и бур для работы на льду. Его комплектуют крепким бурильщиком, который укрепляют к косилке. Но, чтоб все задачки производились отменно, рекомендуется использовать более массивные мотокосы.

В этом случае лучше собрать ледобур из бензокосилки, которая считается более производительной, чем, к примеру, электронные модели. Оператор сумеет бурить лунки на продолжительном расстоянии около дома и не страшиться о том, что мотор обмерзнет.

По собственной конструкции мото- и ледобур из триммера своими руками ничем друг от друга не отличаются. Потому собирать их можно по одной и той же схеме.

Делаем садовый бур

Садовый бур — самая обычная, но действенная конструкция. Он состоит из:

• Режущей части. Она обычно представляет собой два железных полукруга с заточенными краями. Поперечник лопастей подбирается зависимо от поперечника ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

  Бур для столбов быть может со сборной штангой

• Стержень. Это круглая либо профилированная труба (квадратного сечения). Быть может также применен лом, но он очень тяжкий и работать им будет трудно. Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние см придется бурить в глубочайшем наклоне, что совершенно не просто. Если при таком расчете общая высота выходит выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень увеличивают отрезками трубы такого же поперечника, придумав систему сочленения.
• Ручка. В большинстве случаев приваривают к стержню поперечину в виде буковкы Т. Длинна ручки малая — 40 см, лучшая порядка 50-60 см.
• Наконечник-сверло. Это та часть, которая находится под лопастями. Она 1-ая разрыхляет землю, а на начальном шаге отвечает за центрирование бура — его проще держать вертикально.

Это базовая конструкция, а к ней есть огромное количество доработок. Но давайте поначалу о том, из чего можно сделать землебур.

Материалы

Как уже гласили, стержень в большинстве случаев делают из трубы круглого либо квадратного сечения. Поперечник — от 3/4? до 1,5?, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали шириной от 4 мм;
• пильного диска для болгарки подходящего поперечника.

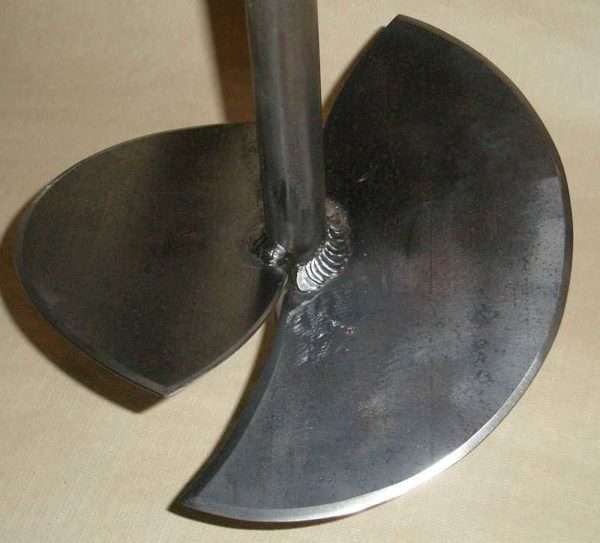

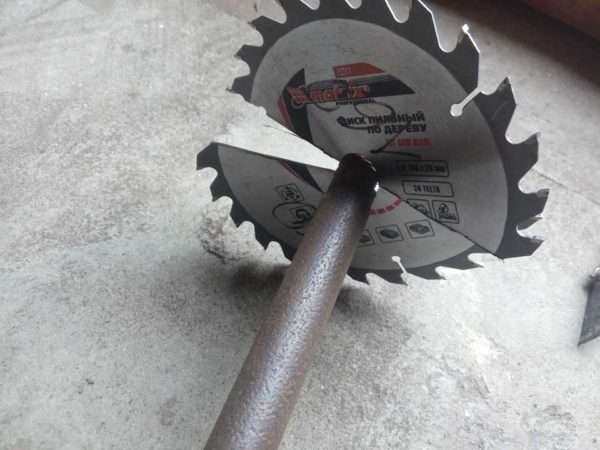

  Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В данном случае режущие кромки готовы. Можно будет дополнительно заточить боковые грани, чтоб грунт резался легче.

Пику-сверло делают из различных материалов — сильно много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прута огромного поперечника. 2-ой вариант — из полосы стали сделать что-то типа сверла. И еще — композиция этих 2-ух.

Наконечник для земельного бура из полосы стали Пика — один из вариантов наконечника Комбинированный наконечник для измельчения пород Предлагаем ознакомиться Какое отопление лучше для личного дома. Разбор в деталях!

И в итоге — о ручке. Комфортнее, если она изготовлена из круглой трубы. Ее поперечник можно подобрать по охвату ладоней. Главное требование — для вас должно быть комфортно.

Сначала нужно решить, делаете вы бур своими руками со съемными либо стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтоб плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Позже такие же отверстия нужно будет делать в лопастях, а устанавливать их на болты приличного поперечника.

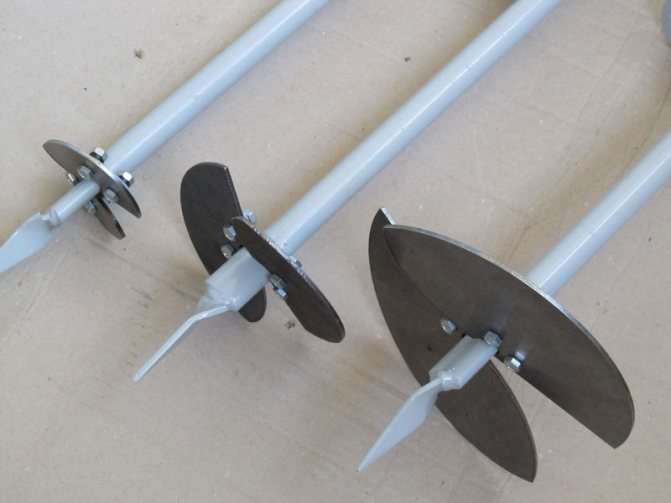

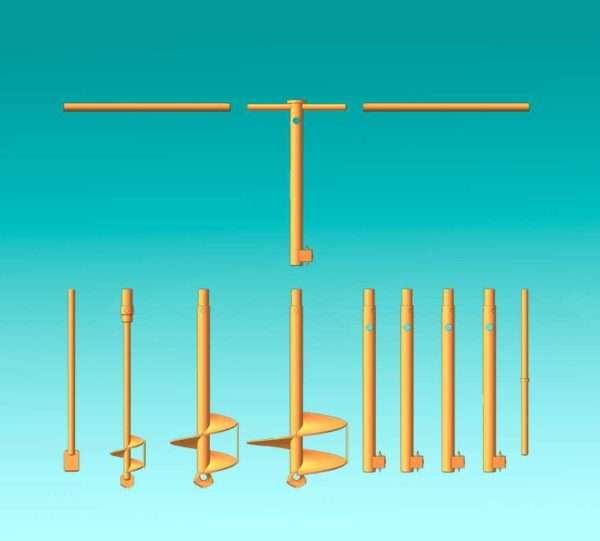

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов различных поперечников

В самих дисках в середине придется вырезать отверстия — чтоб они плотнее прилегали к стержню, но эта операция требуется и при цельном варианте — с приваренными лопастями.

Достоинства и недочеты

Хотя электронный бур для земли доступен в магазинах, но на участках он применяется изредка. Многие отрешаются от покупки устройства, так как просто не знают о его основных преимуществах:

1. Экономия физических сил. Эти устройства работают за счет электроэнергии, потому работы, связанные с бурением отверстий в грунте, становятся легкой задачей.
2. Экологичность. В отличие от бензиновых приспособлений их электронные собратья при работе не выделяют выхлопных газов, потому вред для растений и среды отсутствует.
3. Бесшумность. Электронный бур при проведении работ не делает шума. Таким образом, его внедрение на сто процентов исключает дискомфорт для соседей.
4. Малый вес. Нынешние модели отличаются маленький массой, что также дает им преимущество перед бензиновыми приспособлениями.

Правила внедрения

Бур для земельных работ — это устройство, которое употребляется для сотворения цилиндрических отверстий в грунте (если быть поточнее — бурятся верхние его слои). Он состоит из стержня (штока), рукояти и привода. Снизу штока размещен направляющий наконечник и винтообразная лопасть, в главном изготавливающаяся в виде шнеков, либо фрез. Все буры условно можно поделить на две категории: устройства, требующие внедрения ручной силы, и автоматические буры, оборудованные движками.

Ручной бур – максимально обычная и примитивная конструкция, без заморочек вскрывает и проходит верхние слои земли. А использующиеся в индустрии механизированные устройства, имеющие электронные, либо бензиновые приводы, могут бурить скважины глубиной до 3 метров, при всем этом они без усилий проходят самые твердые слои грунта.

Бур для бурения земли в хозяйстве находит неограниченное количество применений: ним создаются скважины для посадки деревьев, бурятся скважины для установки свайного фундамента, столбов и других строй конструкций.

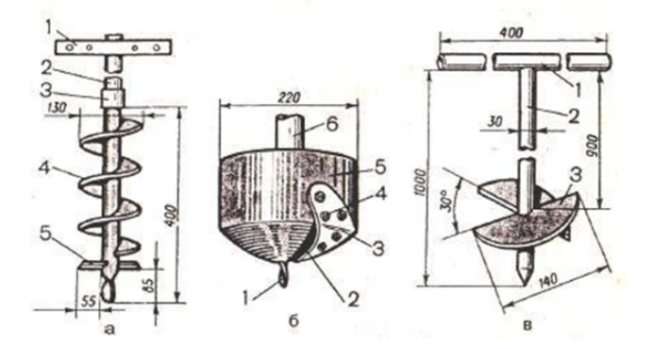

Есть три главных конструкции земельных буров:

• Садовый. Как правило это две полукруглые лопасти, сваренные под углом одна к другой. Употребляется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит заглавие «садовый». Но тем же инвентарем делают шурфы при установке столбов для заборов, беседок и других легких строений.



  Пример самодельного земельного садового бура

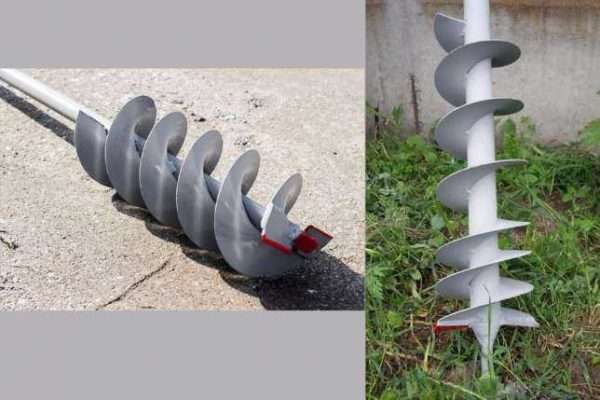

• Шнековый бур. Отличается тем, что имеет более длинноватую режущую часть. Употребляется для тех же целей — делать ямы под столбы. Из-за собственной конструкции — более длинноватой режущей части — его вынимать нужно пореже, так что обычно бурение проходит резвее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

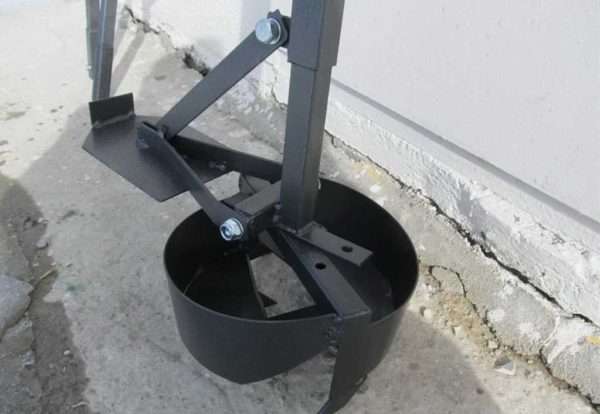

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет доп откидывающуюся лопатку для формирования расширения в нижней части сваи, соответствующей для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более обыкновенные в изготовлении садовые земельные буры. Зависимо от типа почв, на которых проводят бурение, их конструкцию незначительно видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под определенные условия и дело не только лишь в размерах — лопасти можно сделать съемными, на болтах, да и в особенностях конструкции.

Обычно земельный электронный бур используют для того, чтоб сделать ямки для посадки плодовых деревьев либо кустарников. Да и при проведении строй работ это приспособление также может понадобиться. Оно прекрасно подходит для сотворения отверстий, куда в предстоящем установят сваи либо другие опорные элементы.

Выполнение работ по созданию отверстий в грунте вручную — трудозатратная задачка, и её приметно осложняют встречающиеся камешки и корешки деревьев. Но внедрение электронного бура позволяет решить делему просто и стремительно. В ситуации, когда нужно пробурить отверстия в недоступном месте, где нет способности расположить габаритное оборудование, таковой устройство значительно облегчит процесс.

Сейчас на рынке доступны различные электронные буры. Меж собой они различаются размерами. Их можно использовать даже для таких работ, как бурение колодца либо устройство скважины. Если нужно приспособление для выполнения широкого круга задач в саду, то его можно без заморочек приобрести в любом спец магазине.

Общая информация

Перед походом в магазин за таким устройством следует выяснить, что собой представляет электронный бур для земельных работ и как он вообщем работает. Большая часть моделей имеют в качестве главного элемента конструкции специальную раму. На ней находятся две ручки, также установлен электродвигатель, дополненный редуктором. Последний нужен для увеличения вращающего момента при использовании устройства.

Предлагаем ознакомиться Удобрения для кустов смородины осенью

Существует огромное количество критериев выбора электробура

Во время работ агрегат должны держать два человека сразу. При вращении вала редуктора вращающий момент передаётся винтообразному шнеку. Благодаря ему возникает возможность делать различные земельные работы. Сколько придется издержать на покупку оборудования, почти во всем находится в зависимости от его черт. Более необходимыми являются:

• габариты;
• мощность;
• условия эксплуатации.

Набор схожих устройств на русском рынке маленькой, что разъясняется ограниченной сферой их использования. Но по сути электронный бур является достаточно всеприменимым устройством. Выбор в пользу определенного вида потребитель должен делать, отталкиваясь от типа грунта, преобладающего на участке. В дополнение к нему можно приобрести различные насадки, которые изготовители предлагают для различных поверхностей.

Аспекты выбора

Чтоб оборудование обеспечивало высшую продуктивность при использовании, следует правильно подбирать его, ориентируясь на задачки, которые предстоит решать. Главные моменты, которые заслуживают внимание при выборе электронного бура, это мощность устройства и оснащённость устройства.

Нужно осознавать, что малая мощность ограничивает сферу использования. Но покупка оборудования большой мощи тоже является нерациональным решением, в особенности если его планируется только время от времени использовать на садовом участке. Хорошим выбором будет приобретение устройства с мощью 1,5 кВт.

Не плохая укомплектованность приспособления обеспечивает легкое выполнение различных работ. Таковой устройство можно считать всеприменимым, но это приводит к повышению его цены. В специализированных магазинах малая стоимость на такое оборудование составляет 15 000 рублей. Чтоб получить в свое распоряжение высококачественное и надежное устройство, нужно серьезно потратиться.
