Перфоратор — инструмент, применяемый для выполнения различных строй работ. Известность предмет заслужил благодаря собственной мощи и большенному функционалу. Но стоит держать в голове, что перфоратор работает под неизменной нагрузкой, потому некие детали могут выходить из строя. Перед тем как снять патрон с перфоратора, рекомендуется изучить все особенности процесса.

Конструкция перфораторов различных марок отличается

Как устроен патрон перфоратора

Фактически каждый инструмент отличается универсальностью. В продаже для перфораторов находится огромное количество эксклюзивных головок, насадок и переходников, но основным для основной работы считается патрон.

Спецы советуют всегда иметь в припасе доп деталь. Не считая того, считается, что для каждого вида деятельности стоит подбирать определенный патрон.

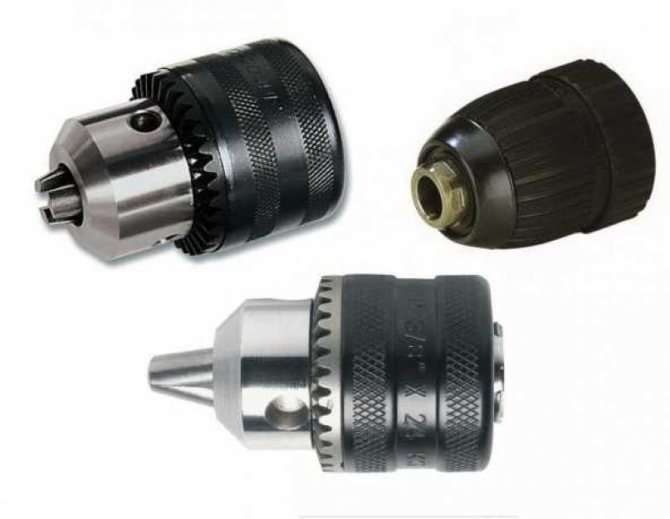

Главными видами являются:

• Быстрозажимной. Лучше выбирать для работ, когда требуется стремительная смена насадок.
• Главный. Неплохой вариант для буров огромного поперечника.

Перед тем, как разобрать патрон перфоратора, рекомендуется разглядеть его конструкцию. В старенькых вариантах соединение сверл производилось с помощью особых кулачков. В нынешних моделях употребляется фиксация с помощью направляющих клиньев и стопорных шариков. Также могут находиться доп элементы:

• регулятор оборотов,
• электрический и щеточный реверс,
• система резвой подмены,
• разные индикаторы,
• фрикционная муфта,
• антивибрационная система,
• иммобилайзер и другие.

Принципиально! Комплектность в главном находится в зависимости от модели перфоратора. Модели узнаваемых изготовителей оснащаются лучше.

Патроны бывают нескольких видов

Инструменты

2 votes

+

Глас за!

—

Глас против!

Для экспертов собственного дела замена либо ремонт патрона перфоратора не составляют труда. Но что делать тем, кто не занимается строительством и ремонтом на проф уровне? Потому что хоть какой мужик в собственной жизни хоть раз держал в руках дрель, он должен быть ознакомлен о процессе снятия, также подмены ее патрона. При всем этом, предпосылки могут быть самые различные, начиная замедленной работой зубчатого обода и заканчивая большой поломкой. Как поменять патрон на перфораторе? Разглядим замену подробнее.

Содержание:

1. Как снять патрон с перфоратора
2. Как разобрать патрон перфоратора
3. Как поменять патрон на перфораторе

Как снять патрон с перфоратора

На первом шаге стоит найти, какой патрон употребляется конкретно в вашем перфораторе. Они бывают кулачковые, цанговые SDS и быстрозажимные. Последние, в свою очередь, бывают одно- и двухгильзовые. В кулачковом патроне сверло закреплено при помощи ключа, чего нельзя сказать о цанговых SDS и быстрозажимных. Для того чтоб поменять сверло в цанговом SDS патроне, необходимо всего только его провернуть.

Замена патрона на перфораторе начинается с исследования креплений. Держаться он может за счет винтообразного стержня либо же шпинделя. Почти всегда снять патрон не составляет труда. Но иногда встречается и поболее крепкая фиксация, которая востребует терпения и доп инструментов. В облегченном варианте прочно зафиксированный патрон снимается средством молотка, ключа и отвертки. Процесс снятия происходит последующим образом:

– постучать по головке винта, чтобы ослабить фиксацию;

– открутить с помощью отвертки;

– зажим патрона в ключе/тисках и прокручивание шпинделя.

Устройство патрона перфоратора

Фактически хоть какой строительный инструмент является всеприменимым, и перфораторы не стали исключением. Для них существует много разных насадок, переходников, патронов. Основой для произведения хоть какого вида работы является патрон. Переходник для перфоратора употребляется для установки сверла, которое снято с обыкновенной дрели. Насадки и сверла имеют большущее обилие и выбираются в согласовании с поставленными задачками.

Всегда держите у себя дома сменный патрон для перфоратора, так как в хоть какой момент один может выйти из строя. Стоит также отметить, что для каждого вида работы лучше использовать различные патроны. К главным видам патронов относятся:

– быстрозажимной: подходит для тех, кто нередко меняет насадки во время работы;

– главный: предназначен для огромных сверл.

Любители нередко задаются вопросом, для чего необходимо столько видов патронов. Вспомним, что есть перфораторы с большей и наименьшей мощностями. Если инструмент мощнейший, то необходимо помыслить о надежном креплении бура и насадок. Таковой патрон как SDS-max рассчитан на глубокую посадку, а означает и возможность того, что бур слетит во время работы, сводится к минимуму. То же и с наименее массивными перфораторами, которые рассчитаны на «ювелирную» работу. В данном случае больший упор делается не на фиксацию, а на точность.

Для того чтоб знать, как отремонтировать патрон перфоратора, нужно изучить его устройство. Но как устроен патрон перфоратора?

В свое время сверло крепилось средством подвижных кулачков, но прогресс не стоит на месте. В SDS сверла фиксируются за счет 2-х направляющих клиньев и 2-х стопорных шариков. SDS-plus и SDS-max отличаются только количеством направляющих клиньев (у последнего на 1 больше). Таким образом, крепление выходит очень надежным и резвым.

Упростилось и фиксирование самой насадки: необходимо только воткнуть избранную насадку в гнездо патрона, немного нажать и дождаться щелчка. Таким образом, насадка оказывается отлично зафиксированной. Съем сверла также не представляет особенной трудности: нажатие на подвижную крышку – и бур извлечен.

Дополнительно перфоратор может в себя включать:

– регулятор оборотов;

– электрический реверс

– щеточный реверс;

– систему резвой подмены (быстросменный патрон для перфоратора);

– иммобилайзер;

– индикаторы (демонстрируют степень износа деталей);

– антивибрационную систему;

– фрикционную муфту (защита от заклинивания).

Как разобрать патрон перфоратора

При разборке патрона нужно учитывать изготовителя, поэтому как и разборка патрона перфоратора будет значительно отличаться. На сегодня к списку более фаворитных можно отнести:

– патрон для перфоратора bosch;

– патрон для перфоратора makita;

– патрон для перфоратора интерскол.

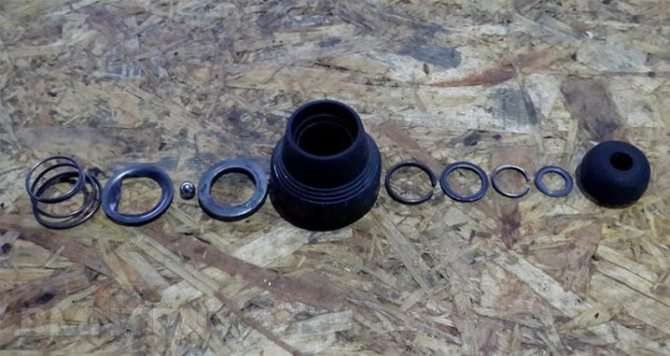

Разглядим разборку на примере патрона на перфоратор Бош:

1. Пластмассовая часть отодвигается, снимается резиновый уплотнитель.

2. Орудуя отверткой, аккуратненько снимаем фиксирующее кольцо.

3. Дальше фиксирующая шайба.

4. За шайбой увидим 2-ое кольцо. Его следует повернуть и снять, также поддев отверткой.

5. За пластмассовой частью лицезреем SDS зажим, состоящий из пружины, шарика и шайбы. Первым вынимается шарик, потом – шайба и пружина.

Патрон разбирают с разными целями: ремонт, замена отдельных деталей, очистка, смазка и т.д. Патрон для перфоратора Макита и других изготовителей разбирается приблизительно так же, кроме единичных аспектов, которые учитываются, исходя из конструкции патрона.

После разборки и произведения всего, что было запланировано по работе с деталями патрона, появляется закономерный вопрос: как собрать патрон перфоратора? Просто используйте аннотацию по разборке, начиная с завершающего шага и заканчивая первым (сделать все с точностью до напротив).

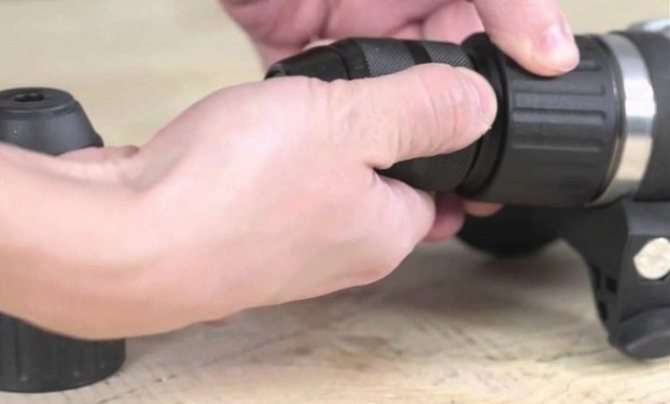

Как поменять патрон на перфораторе

Выше мы уже писали о том, что не хоть какой патрон подойдет на всякую дрель. Также мы разглядели процесс снятия и даже разборки патрона. Чтоб установить новый патрон, сделайте последующие этапы:

– наворачивание патрона на дрель (крутить до упора);

– вставляем винт в гнездо;

– закручиваем винт с помощью отвертки (также до упора).

Подойдите серьезно к выбору патрона для перфоратора. Стоимость на них самая различная, но не растрачивайте средства впустую, покупая тот патрон, который для вашей дрели может не подойти. Безупречным вариантом будет брать инструмент с собой, если это рынок, либо же запросить помощь консультанта, если это интернет-магазин.

Какие виды патронов для перфораторов бывают

Есть разные виды патронов для перфораторов, каждый вариант имеет некие отличия.

• SDS. Деталь подобного вида появилась сравнимо не так давно, но считается более хорошим вариантом для инструментов подобного вида. Снабжается пятью видами зажимных устройств — обыденные, top, quick, plus, max.
• Зубчато-венцовые главные. Традиционный вариант патрона. Для использования будет нужно особый ключ, помогающий фиксировать рабочую насадку. С его помощью сжимается и разжимается крепежный механизм. Считается очень надежным.

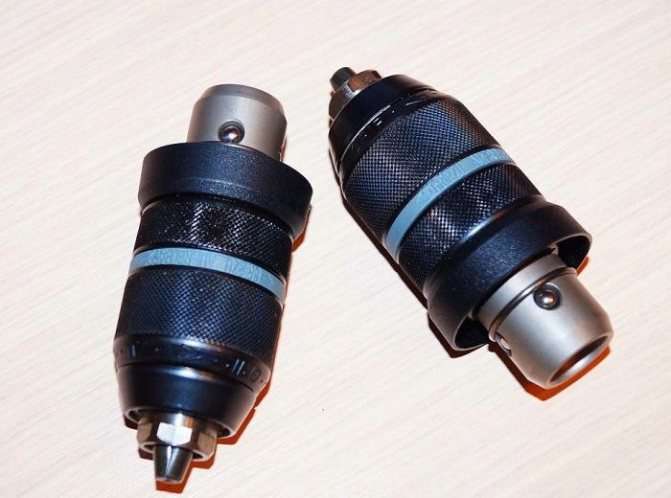

• Быстрозажимные. Отличаются простотой в эксплуатации. Пригодится просто зажать механизм изделия и можно начинать работу.
• Зажимные с одной муфтой. Подобные патроны инсталлируются лишь на моделях перфораторов, где находится автоматическая блокировка рабочего вала. В итоге хвостовик насадки зажимается с помощью ручного вращения специальной гильзы.

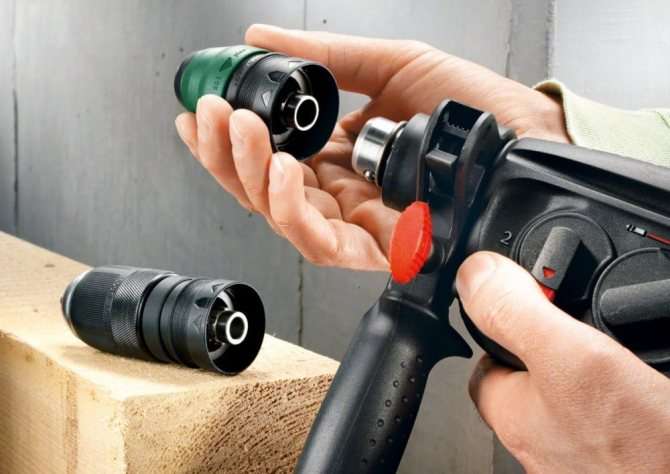

• Переходные. Перфоратор часто используют с различными насадками, потому нужны особые переходники. Благодаря схожим элементам вероятна эксплуатация инструмента в различных сферах.

Функцию проводят с особенной бдительностью, чтоб не утратить детали

Патрон

Все электронные перфораторы оснащаются ординарными и надежными SDS-патронами. Их макет сконструирован инженерами западногерманской конторы Bosch. Потому аббревиатура в заглавии образована от германских слов: Steck, Dreh, Sitzt. Которые в данном случае обозначают – «вставь», «поверни», «сидит». На данный момент делается 5 модификаций этой конструкции:

• SDS. Для насадок с хвостовиком ? 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Фаворит по частоте использования посреди патронов для перфораторов. Предназначен для насадок с хвостовиком ? 10 мм, имеющим четыре паза (два длинноватых – против проворачивания и два маленьких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками ? 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редкий вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик ? 14 мм, снаряженный 2-мя длинноватыми и 2-мя маленькими пазами. Глубина совмещения 70 мм, при поперечнике бура менее 32 мм.
• SDS-max. Встречается на перфораторах только мало пореже, чем фаворит. Разработан для буров поперечником больше 2 см. Употребляется в большей степени с тяжёлыми перфораторами. Хвостовик для него ? 18 мм вставляется на 9 см, имеет три длинноватых и два маленьких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика заместо пазов, снаряженного выступами. Он может задерживать даже сверла и биты. До 2009 г. включительно устанавливался только на Bosch Uneo. Буры к нему не делают толще 1 см.

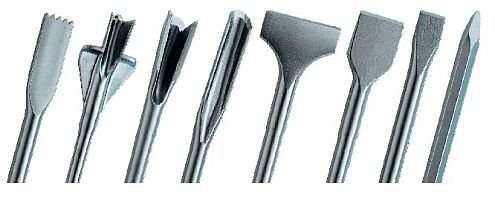

• SDS-hex. Хвостовики для работы с ним бывают только у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют меж собой ничего общего. Патрон дрели зажимает сверло подвижными губами. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадывать ему не позволяют защелки из подпружиненных шариков. Чтоб зафиксировать бур, необходимо воткнуть хвостовик в отверстие патрона. И, нажав на насадку, ввести его вовнутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Как снять патрон с перфоратора

Перед тем, как снять насадку с перфоратора, требуется точно найти его разновидность. После чего проводят разбор инструмента и начинают поменять элементы.

Внимание! Идеальнее всего функцию производить на столе, чтоб не утратить принципиальные детали.

Во время разбора элементы выкладывают в той последовательности, в какой снимают — позже будет проще собирать инструмент.

Процесс включает несколько шагов:

1. Удалить резиновый наконечник с торца.
2. Отверткой снять 1-ое стопорное кольцо.
3. Потянуть пластмассовый кожух муфты вниз.
4. Снять 2-ое стопорное кольцо.
5. Удалить кожух муфты.

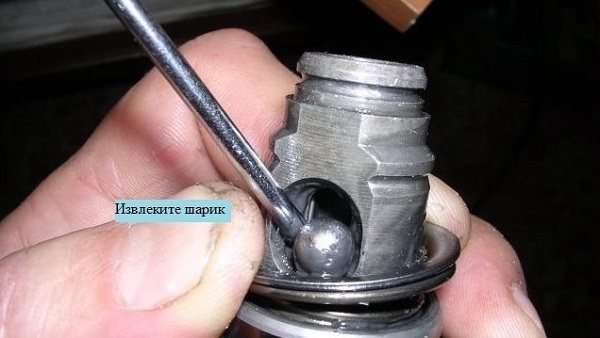

6. Извлечь пружины, стопорные пластинки и шарики.

Процесс разбора закончен. Если нужно поменять патрон на перфораторе Bosch, Makita, Decker либо, к примеру, Elitech, пригодится извлечь оставшуюся часть втулки. Заместо нее устанавливается новенькая деталь.

Чтоб осознать, какое устройство у механизма перфоратора, требуется оглядеть хвостовую часть насадки. На ней находится несколько утопленных зон, называющихся пазами. Насадка, которая будет устанавливаться в патроны SDS-plus отличается наличием 4 насечек — 2 закрытые и 2 открытые.

Пропал удар перфоратора — что делать?

Как понятно, ничего нескончаемого не бывает. И надёжная техника ломается. Как-то в самый разгар работы он закончил долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в какой ударник (боёк) конкретно производит ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре порекомендовали поменять ствол стопроцентно. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и раздельно не поставляется. Пришлось брать полностью новый ствол.

В этой статье мы поведаем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, легкой поломки. Если у вас есть способности по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Пригодятся две простые плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тоненькой и узенькой, менее 4 мм шириной. Ещё пригодится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, основное, чтоб проволока была жёсткой и просто не разгибалась. Также нужен будет резиновый молоток либо древесная киянка.

Процесс работы

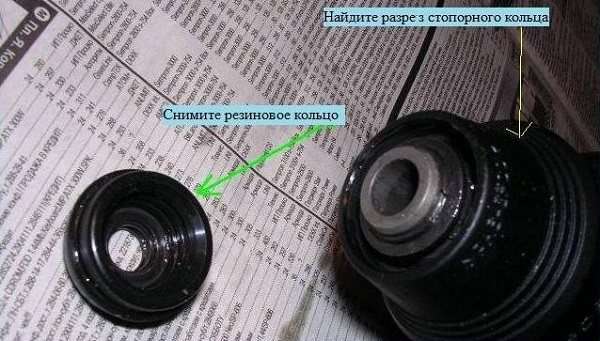

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он просто снимается, достаточно взять его пальцами и стянуть со ствола.

Потом, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

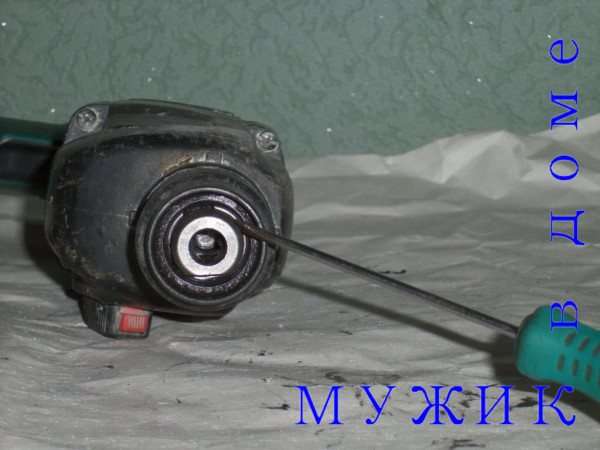

При помощи отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, снова сжав пружину, вытаскиваем шарик-фиксатор совместно с пружиной и фигурной шайбой.

Разборка механизма SDS

После этого разбирается переключатель режимов работы. Под крышкой, удерживающей красноватую кнопку-фиксатор, есть особый паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку немного поначалу с 1-го края, а потом со второго, аккуратненько снимаем её. Тут не следует прилагать значимых усилий, крышка всё же пластмассовая и может сломаться. Красноватая кнопка совместно с пружиной удаляется из корпуса переключателя, и он переводится на лево до упора, чуток далее режима сверления. Конкретно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель нужно немного подцепить тонкими отвёртками с обеих сторон и извлечь совместно с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Сейчас снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Потом, придерживая её рукою, необходимо немного ударить киянкой по торцу ствола для того, чтоб коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается просто.

Вытаскиваем ствол из редуктора

Ветошью нужно удалить старенькую смазку, а ствол помыть бензином либо керосином и досуха вытереть.

Итак, как было сказано выше, потребовалось поменять вполне весь ствол. Но приобретенный в сервисном центре сей предмет оказался «гол как сокол». Другими словами на нём не было ровненьким счётом ничего и пришлось все детали со старенького ствола переставлять на новейшую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть особые отверстия, через которые видно стопорное кольцо. Это кольцо держит в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив узкую отвёртку в отверстие, малость отгибаем кольцо. Делаем это поначалу с одной стороны, а позже с другой. Стопор должен выйти из паза.

При помощи 2-ух отвёрток сжать стопор

Потом изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Дальше извлекаем боёк с шайбами и резиновыми кольцами. Нужно для сборки уяснить либо зарисовать размещение всех колец и шайб. Если что-то пойдёт не так, посодействуют фото и картинки из статьи.

Сейчас нужно снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тоненькой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Необходимо воткнуть стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладошки, пальцами с силой сжать пружину, сразу сдвигая вниз шайбу и стопор. Сжимать нужно до того времени, пока стопор не зайдёт в канавку.

Потом вовнутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но до этого нужно направить внимание на состояние ударника, его внешний облик.

Если боёк имеет выбоины и раковины после долгой работы либо поэтому, что был поцарапан об разбитую втулку, то его следует малость зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается тонкодисперсной наждачной шкуркой. Но если выпуклости очень огромные, то ударник будет проще поменять.

Собрать ударный механизм

Нужно смазать боёк специальной смазкой перед установкой и в предстоящем воспользоваться смазочным материалом при работе. Вставляя бур в перфоратор, нужно наносить малость смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, закрепляем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон снутри ствола. Он должен просто ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует отлично смазать при сборке.

Устанавливаем ствол в редуктор

После этого устанавливаем коробку редуктора, за ранее смазав игловатый подшипник. 4-мя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуток левее режима сверления. Вставляем красноватую кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

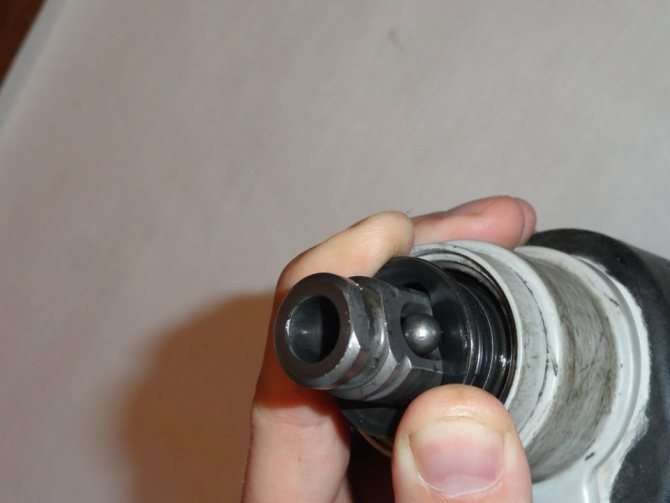

Потом, оканчивающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После этого пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особенного труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть сторонних шумов в редукторе, переключатель режимов работы должен просто перемещаться не заедая. В общем, всё должно работать, как до поломки.

Создатель этой статьи уповает, что она поможет разобраться почетаемым читателям с ремонтом перфоратора. Неважно какая поломка возможно окажется легкой, если отыскать её причину. А далее всё находится в зависимости от вашего умения и усердия.

на Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Хорошего времени суток, подскажите пожалуйста макита 2450: поменял ствол (брал в сборе), поменял поршень, кольцо на ударнике, а удара фактически нет, лишь на малых оборотах и то через один раз…

Проверьте шлицы на опьяненном подшипнике

Создатель молодец, все тщательно обрисовал, единственное запамятовал написать, что когда ставишь переключатель режимов, его необходимо повернуть против часовой стрелки, чтобы он встал на место. В целом спасибо, починил собственный перф за пол часа, оказывается просто заклинило боёк. В конечном итоге почистил, все смазал, все работает.

Статья хорошая,но немогу осознать как размещаются резинки ремкомплекта бойка.

Наилучшего описания не встречал, спасибо создателю.

заместо подмены ствола поменял втулку(разбитую), но на BOSH 1610290029 у них она именуется скребок. Собрал проверил (пробурил два отверстия под крепеж Ф8 работает) поглядим как далее будет. Цена 120Р. и смазочные материалы.

Подскажите пожалуйста как вынуть бур с патрона если он оказался бракованым и чтоб не навредить патрону

Как длительно работали с заклиненным в патроне буром? Можно представить, что вышло расклепывание хвостовика из-за плохого материала бура. Есть возможность также проворачивания в патроне. Можно попробовать вынуть застрявший бур, зажав его в тисках и, покачивая, вытянуть перфоратор на себя. Можно при всем этом использовать какие-либо смазывающие жидкости. Но в случае очень сильной деформации этот метод навряд ли не поможет. Тогда лучше по способности обратиться в мастерскую. Попытка разобрать перфоратор и вышибить бур без помощи других без соответственного опыта может привести к выходу из строя самого перфоратора.

Беря во внимание известность электроинструмента ТМ Makita в нашей стране, замена патрона на перфораторе Макита 2450, Макита 2470, Макита HR2300 и других всераспространенных моделей остается размеренно нужной операцией. На этот узел приходятся колоссальные нагрузки, которые ухудшают равномерно проникающие во внутренние полости пыль и механические фракции.

Ответ на вопрос, как поменять патрон на перфораторе Интерскол, Метабо, Деволт, Хитачи и т.д. зависит не от марки либо модели инструмента, а от типа установленного патрона – они едины на продукции всех изготовителей.

Патрон перфоратора быть может:

• главным, аналогичным применяемым на дрелях;
• быстрозажимным – схожими узлами комплектуют гайковерты;
• более всераспространенным цанговым, типа SDS, включающим подгруппы plus/max/top/ quick.

Любой из этих узлов ремонтопригоден, но при сильном износе либо возникновении фатальных изъянов вернуть способность к работе перфоратора поможет только внедрение нового патрона.

Как разобрать патрон перфоратора

В некоторых случаях появляется необходимость в разборе самого патрона, к примеру, для очистки, смазки либо смены некоторых деталей. Для того, чтоб правильно выполнить процесс, рекомендуется знать марку изготовителя, так как основной процесс находится в зависимости от этого. К примеру, более нынешние марки (Деволт, Метабо, Штурм, Калибр) очень идентичны по устройству с зарубежными аналогами и разбираются по этим же схемам.

Схема разбора на базе марки Бош (изделия данного бренда самые пользующиеся популярностью):

1. Отвернуть пластиковую деталь и удалить уплотнитель из резины.
2. При помощи отвертки аккуратненько убрать кольцо, закрепляющее конструкцию и шайбу.
3. Удалить последующее фиксирующее колечко.
4. SDS зажим разбирают по определенной схеме — поначалу удалить шарик, позже шайбу, в последнюю очередь пружину.

Принципиально! Требуется непременно соблюдать описанную последовательность, чтоб не сломать изделие и не нарушить его работу.

После сборки нужно проверить все крепления

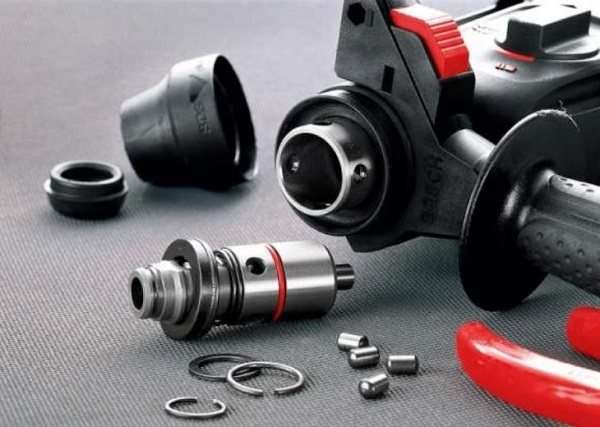

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел необходимо разобрать. Начинают разборку со снятия фронтального резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Дальше снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины необходимо соблюдать осторожность: под ней размещены стопорные шарики, они просто выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник.

Цилиндр закреплен 4-мя вставками, сразу проходящими через стены ствола перфоратора. Вставки входят в стены заподлицо, ухватить их не за что. Для выемки вставок комфортнее всего пользоваться маленьким магнитом либо намагниченной отверткой. Освобожденный патрон вынимают, немного покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона либо только некоторых деталей. Сборка делается в оборотном порядке.

Как воткнуть патрон на перфораторе

Для того, чтоб воткнуть патрон в перфоратор и собрать устройство, будет нужно выполнить последующие деяния:

1. Навернуть сверло на изделие (функцию делают до упора).
2. Поместить винт в гнездо.
3. Закрутить стопроцентно с помощью отвертки.

Рекомендуется выбирать более подходящий вариант патрона и не сберегать на детали, чтоб обойти поломок инструмента в дальнейшем. Спецы советуют брать перфоратор с собой и подбирать элемент сразу в магазине.

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Из-за попадания пыли, грязищи и воды внутренняя смазка с течением времени становится жесткой и не делает собственного назначения. Перфоратор начинает работать с сторонним шумом.

Приступая к ремонту перфоратора, непременно ознакомьтесь с прилагаемой аннотацией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470.

Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, отыскать дефектные детали. Также поведаем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 либо Makita 2470, всегда нужно снимать ручку переключателя режимов.

Сначала работы ручка устанавливается в режим «Удар» (последнее правое положение по часовой стрелке). На ручке с помощью отвертки подковыривается и снимается защелка. После снятия защелки, ручка переводится в последнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

аннотация по разборке ручки переключателя режимов перфоратора Макита 2450

: Как поставить Как снять переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, нужно произвести некие деяния:• воткнуть переключатель в положение «сверление» в посадочное гнездо до щелчка;• перевести переключатель против часовой стрелки в положение «удар»;• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;• воткнуть пружинку и красноватую кнопку;• сверху воткнуть накладку до фиксации.

Переключатель режимов собран.

На втором шаге следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон просит разборки только у моделей Макита 2470. Устройство патрона достаточно обычное, и с его ремонтом управится хоть какой человек, не достаточно мальски обладающий слесарными способностями.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.

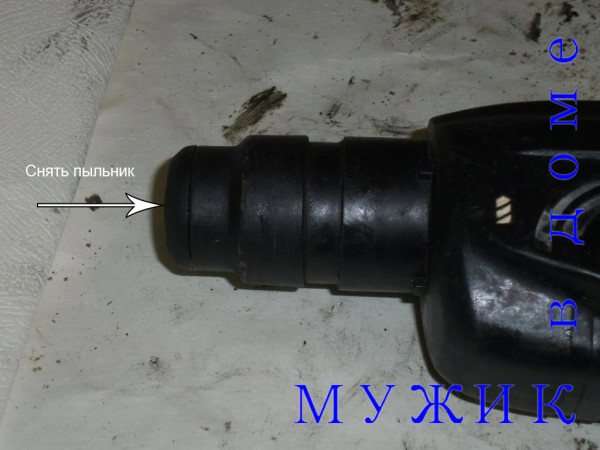

С помощью отвертки либо съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, железного кольца 20 поз.4. Далее нужно аккуратненько достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Главные неисправности перфоратора makita 2450, вызывающие недостатки в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 либо его частичный износ;
• износ шарика поз.20;
• утрата упругости конической пружины поз.6 либо ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную функцию и обычно просто производится хоть каким человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют трудности, то замена нового шарика просит внимания. Новый шарик обязан иметь размер по поперечнику 7мм ±1 мкм.В качестве смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфоратора Макита.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется использовать смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узенькой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками просит бдительности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка делается на незапятанной поверхности. Детали за ранее промыты, высушены и смазаны узким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона. Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На завершающем шаге воткните в торец патрона защитный наконечник поз.1ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон держит бур от самопроизвольного выпадания.

Патрон собран.

Разбираем редуктор

Чтоб добраться до механической части, будет нужно снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Сначала снимается защитный пластмассовый корпус темного цвета. Корпус снимается после того, как вы выверните четыре винта, крепящих корпус с торца. Надавив на торец вала вы выжмите редуктор из корпуса.

Сняв корпус, нужно отделить ротор от редуктора. Редуктором именуется общая механическая часть.Отделяется ротор от механической части(редуктора) просто.Правой рукою нужно зажать редуктор, ротор зажать левой.Покачивая, потяните обе части в обратные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.

Главные неисправности перфоратора Макита происходят в механической части инструмента.

Самая соответствующая неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизмаУдарный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежного вала.Вращательное движение передается через косозубые шестерни на промежный вал.

Вал редуктора представляет собой полый ствол, в каком свободно перемещается цилиндр.

Насаженная на промежный вал малая прямозубая шестерня передает вращение на огромную прямозубую шестерню вала редуктора, в каком смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма сразу передаются за счет передачи от подшипника качения промежного вала к цилиндру, перемещающемуся в стволе редуктора.

Перебегаем к разборке промежного вала.

Разборка промежного вала

На вал поз.40 надеты косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.С другой стороны вала устанавливается муфта сцепления поз.

39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36Повышенное внимание следует обращать на состояние подшипников качения.В перфораторе установлены завезенные из других стран подшипники.

Допускается установка российских подшипников.

Подшипник 606zz можно поменять на 80016, подшипник 609zz изменяется на 80019.

Перебегаем к разборке вала ударного механика

Разборка вала ударного механизма Разборка ствола перфоратора Макита 2470 представляет собой обычной процесс, если использовать схему устройства перфоратора Макита.Вал представляет собой ствол поз.21, в каком собран ударный механизм.На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С оборотной стороны бойка закреплено железное кольцо поз.27, передающее удар на бур.

А когда требуется замена ствола перфоратора?

В большинстве случаев из строя выходит железное кольцо. Боек

Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Поподробнее о смазке и сборки перфоратора.

Читайте если проблемы с электронной частью перфоратора.

резвой разборки перфоратора Макита

: как разобрать перфоратор makita за 5 минут

#makita

РусскийУкраїнськаБеларускаяO?zbek tiliEnglish

Источник: https://sdelalremont.ru/remont-mexanicheskoj-chasti-perforatora-makita-2450-i-2470.html

Особенности снятия и ремонта патрона для различных изготовителей перфораторов

Разные модели перфораторов имеют определенную конструкцию, потому процесс смены патрона отличается. Есть некие особенности, но в главном все элементы снимаются идиентично.

• Макита. Разборка осуществляется аналогично перфораторам конторы Бош. Чтоб аппарат служил подольше, во время эксплуатации рекомендуется давать устройству остывать, также производить постоянный уход за предметом.
• Зубр. Пользующаяся популярностью торговая марка, подобная зарубежным аналогам по собственной конструкции.
• Интерскол. Как и для хоть какой другой модели главным требованием в процедуре является соблюдение бдительности и последовательности.
• Бош. Разбор и сборка осуществляется по описанным выше схемам.
• ИЭ4729э. Под схожими номерами ранее выпускались дрели. Почти всегда патроны на них были с коническими насадками (Конус Морзе12), потому последовательность разбора проводится по технологии, подходящей конкретно к данному типу.

Зависимо от модели процесс может отличаться Снять патрон с перфоратора довольно легко. Фактически все модели разбираются идиентично, а для работы требуется только высококачественная отвертка. Если планируется поменять деталь на новейшую, то в магазин лучше отчаливать с аппаратом, чтоб подобрать более подходящий вариант, по другому можно попортить инструмент. Рекомендуется держать в голове, что на устройствах, выпущенных издавна, схема снятия патрона может отличаться, потому при отсутствии убежденности в самостоятельном ремонте, лучше обратиться за помощью к спецу.

Главные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается особенным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые инсталлируются на нынешние дрели, позволяют создавать надежную фиксацию устройства с поперечником хвостовика 1?25 мм. У устройства этого типа практически отсутствуют недостатки, из которых более значимый — достаточно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на нынешних дрелях, — это БЗП, другими словами быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а особенный ключ не нужен при всем этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

READ Как Проверить Кнопку Дрели

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его частей.
• Недостаточно надежная фиксация хвостовиков сверл с большущим поперечником, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для их нужен ключ, который просто потерять. Но, можно высвободить себя от этой задачки, зафиксировав эту деталь на проводе дрели изолентой либо веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Делается он главным образом из латуни и употребляется для фиксации инструментов с поперечником хвостовика — 0,1?4,5 мм.

Источник: vsamodelino.ru
