Устройство для проверки светодиодов. Конструкция выходного дня

В ремонтной мастерской нередко необходимо инспектировать на исправность разные как одиночные светодиоды так и линейки светодиодов и LED матрицы.

Для резвой проверки таких LED сборок существует приборы для проверки сразу всей матрицы либо линейки светодиодов, что ускоряет ремонт, он на выходе, на собственных щупах выдаёт напряжение более 200В, при очень низком токе, что позволяет при таком высочайшем напряжении проверить даже единичный светодиод с низким напряжением не выводя его из строя.

Подобные тестеры стоят к огорчению не дёшево и они обычно подключаются сетевым шнуром к розетке. Но Вы сможете собрать тестер светодиодов сами и это легко по сути и огромным его плюсом будет по сопоставлению с коммерческим устройством это то, что он полностью автономный, имеет интегрированный аккумулятор.

Не считая проверки светодиодов устройство умеет также инспектировать стабилитроны, на индикаторе тестера при всем этом указывается рабочее напряжение стабилизации, а маленький ток на выходе устройства не повредит его при проверке.

При подключении же светодиода либо линейки светодиодов на индикаторе будет высвечиваться номинальное рабочее напряжение светодиода либо суммарное всей линейки.

Детали которые необходимы для сотворения тестера светодиодов:

• Транзистор IRF840 либо подобные массивные, к примеру IRF740;
• Импульсный диодик FR107 либо UF4004;
• Резистор 1 кОм;
• Резистор 100 кОм (подойдёт хоть какой до 150 кОм);
• Резистор 330 кОм;
• Конденсатор пойдёт из энергосберегающей лампы которые там обычно стоят с напряжением в 400В, ёмкость быть может от 4,7 до 10 мкФ;
• Ферритовый стержень 8х32 мм, был взят от дросселя БП от компьютера;
• Li-Ion аккумулятор на 3,7 В;
• Намоточный провод в лаковой изоляции поперечником – 0,8 мм;
• Намоточный провод в лаковой изоляции поперечником – 0,5 мм.
• Мини-вольтметр, можно заказать таковой на Aliexpress;
• Модуль защиты и зарядки аккума TP4056, приобрести таковой на Aliexpress;
• Корпус от зарядки для телефона (либо хоть какой другой подходящий по габаритам).

Тестер светодиодов и стабилитронов своими руками

Как сделать тестер светодиодов и стабилитронов, пошаговая аннотация:

Шаг 1

Изолируем ферритовый стержень малярным скотчем, хватит 2-х витков скотча. После чего наматываем первичную обмотку проводом 0,8 мм, начало обмотки, чтоб не разматывалась я зафиксировал суперклеем. У меня вышло 44 витка, столько уместилось на стержне, наматывал я первую обмотку по часовой стрелке.

Тестер светодиодов и стабилитронов своими руками

Тестер светодиодов и стабилитронов своими руками

Дальше опять наматываем малярный скотч в два слоя для межслойной изоляции.

Тестер светодиодов и стабилитронов своими руками

Сейчас наматываем вторичную обмотку проводом 0,5 мм в том же направлении (по часовой стрелке), для этого кончик обмотки можно смотать с концом первичной обмотки, это и будет средняя точка трансформатора.

Тестер светодиодов и стабилитронов своими руками

Вышло намотать 1-ый слой вторичной обмотки 54 витка, сейчас необходимо снова проложить межслойную изоляцию и продолжаем мотать далее последующий слой тем же проводом, потом снова слой изоляции и опять 3-тий слой тем же проводом и того получится во вторичке в общем счёте – 162 витка.

Тестер светодиодов и стабилитронов своими руками

В конце можно заизолировать верхнюю обмотку всё этим же малярным скотчем. Вышел достаточно малогабаритный трансформатор.

Тестер светодиодов и стабилитронов своими руками

Шаг 2

Паяем устройство по схеме:

Тестер светодиодов и стабилитронов своими руками

Я пока для проверки спаял всё навесным монтажом. Припаял к собранной схеме щупы, чтоб можно было комфортно инспектировать светодиоды. Также подпаял аккумулятор.

Тестер светодиодов и стабилитронов своими руками

Тестер светодиодов и стабилитронов своими руками

После включения питания на выходе (на щупах) без нагрузки вышло практически 500В. Если необходимо наименьшее напряжение то можно уменьшить количество витков вторичной обмотки, отмотав некое количество витков.

Тестер светодиодов и стабилитронов своими руками

Сейчас можно протестировать работу устройства для проверки светодиодов и стабилитронов на каком-нибудь ординарном светодиоде, как лицезреем он засветился и всё работает как следует хоть и напряжение на выходе щупов достаточно огромное, всё от того, что ток очень маленький.

Тестер светодиодов и стабилитронов своими руками

Сейчас можем проверить и что-то по более прожорливое, другими словами линейку из поочередно включенных светодиодов и как лицезреем тоже всё работает отлично.

Тестер светодиодов и стабилитронов своими руками

Тестер светодиодов и стабилитронов своими руками

Либо же вот работа устройства со LED лампой на 220В.

Тестер светодиодов и стабилитронов своими руками

Тут я подключил вольтметр к выходу устройства и он указывает, что номинальное напряжение всей линейки светодиодов в лампе составляет 218В.

Тестер светодиодов и стабилитронов своими руками

А на небольшом светодиоде указывает падение 1,92В.

Тестер светодиодов и стабилитронов своими руками

Шаг 3

Когда удостоверились, что наш устройство для проверки светодиодов и стабилитронов работает можем приступать к его облагораживанию, добавить китайский небольшой вольтметр, плату защиты и заряда аккума, также выключатель питания и расположить всё в подходящий корпус. Я в качестве корпуса для тестера светодиодов взял корпус от старенького зарядника для телефона, вышло одень даже хорошо, тестер для светодиодов, линеек светодиодов и стабилитронов изготовленный своими руками готов!

Тестер светодиодов и стабилитронов своими руками

Тестер светодиодов и стабилитронов своими руками

Тестер светодиодов и стабилитронов своими руками

Тестер светодиодов и стабилитронов своими руками

Забрать к себе:

Источник: https://bestdiy.ru/tester-svetodiodov-i-stabilitronov-svoimi-rukami.html

Проверка LED ламп

Для удобства потребителей в текущее время налажен выпуск ламп на базе светодиодов, которые имеют геометрическую конфигурацию, родственную с уже обычными лампами накаливания. Это дает возможность устанавливать LED лампы в обыденные осветительные приборы, питающиеся от сети 220 В.

В конструкцию таковой лампы встроен особый преобразователь тока – драйвер. Это устройство собирается из деталей, имеющих характеристики, различающиеся в каждой отдельной модели. Это событие делает неосуществимым применение такового вида диагностики, как проверка LED лампы мультиметром.

LED лампу прозванивают с помощью специального тестера. Он представляет собой устройство, снутри которого собрана схема, позволяющая инспектировать способность к работе ламп разных типов. Для этого на корпусе выполнены несколько разъемов под цоколи ламп, более нередко используемых. Вывод результата проверки, осуществляется в виде звукового сигнала.

РадиоКот :: Тестер светодиодов

Добавить ссылку на обсуждение статьи на форумеРадиоКот >Схемы >Цифровые устройства >Измерительная техника >

Тестер светодиодов

Вступление.Вы спросите: «Зачем нужен таковой тестер?»Периодически у радиолюбителя появляется маленькая проблемка при установке светодиода в ту либо иную конструкцию.

В главном она заключается в ответах на несколько обычных вопросов:- какой ток нужен для светодиода и как он будет сиять при избранном токе (в особенности в устройствах, где критична потребляемая мощность от источника питания);- расчет гасящего резистора в цепи светодиода.

Пару лет вспять, лицезрев на aliexpress простой тестер для светодиодов ценой в 2-3 USD, я возжелал его приобрести.

Но после поиска инфы о нем желание приобрести пропало. На самом деле это была коробка с кучей разъемов, с питанием от 9 В батарейки. Питание светодиодов производилось от этой батарейки через гасящие резисторы.

Ерунда в общем…Последующей идеей было сделать самому простой стабилизатор тока либо на LM317, либо на стабилизаторе 1117 и питать светодиод данным током, а падение напряжения на нем определять с помощью тестера.

Но посчитав идею массивной и неловкой, я отказался от нее.

И вот не так давно я случаем натолкнулся на вот эту статью https://robotroom.com/LED-Tester-Pro-1.html.Создатель этой статьи пошел тем же методом. При этом он также сначала делал просто плату стабилизатора тока, а определял ток и падение напряжения тестером. Но также, посчитав это неловким, он применил микроконтроллер для измерения заместо тестера. Мысль мне очень приглянулась. Но, потому что создатель не выкладывал прошивку, пришлось писать ее самому. Заодно и исследовал внедрение АЦП в микроконтроллере. По функционалу получившийся тестер на 99% аналогичен тестеру, приведенному в статье. Я добавил режим индикации недлинного замыкания на измерительных площадках для подключения светодиода.

• Тестер умеет:- определять и выводить на экран падение напряжения на светодиоде либо p-n переход;- определять и выводить на экран протекающий через светодиод ток;- рассчитывать сопротивление гасящего резистора в цепи светодиода при данном напряжении источника питания (режим встроенного калькулятора);- показывает приглашение на подключение светодиода;
• — показывает куцее замыкание клемм.

В качестве микроконтроллера применил ATmega8A в корпусе TQFP . Он был в наличии. Вообщем в устройстве постарался применить детали, которые можно наковырять с б/у материнских плат и остального компьютерного (и не только лишь) барахла. Экран 8х2 тоже был в наличии. Я использовал без подсветки, чтоб не растрачивать энергию батареи.Много размышлял с питанием.

Методы проверки

Светодиод, имеет свои электронные характеристики, это наибольший рабочий ток, а так же прямое падение напряжения. Значение первого параметра изготовители указывают для каждого изделия персонально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтоватых и бардовых диодов. Для белоснежных, зеленоватых и голубых 3 – 3.6 вольта. Проверить эти значения характеристик при наличии мультиметра, не составит труда.

Очередной метод проверить led диодик на способность к работе, это подать на него питание от нескольких параллельно присоединенных пальчиковых батареек либо одной батарейки крона. На базе этого метода можно без помощи других сделать всеприменимый тестер для светодиодов, с помощью подручных частей. Подробный процесс определения работоспособности показан в видео.

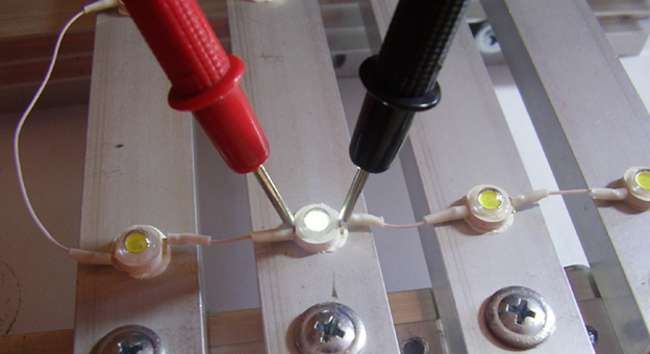

Найти неисправный светодиод, можно используя в качестве источника тока для проверки, старенькие зарядные устройства от мобильников. Для этого нужно отрезать штекер подключения к телефону, и зачистить провода. Красноватый провод, это плюс, его необходимо придавить к аноду, темный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона быть может недостаточно, тогда можно испытать проверить при помощи более массивного устройства, к примеру зарядки от фонарика. Таким методом полностью можно проверить на способность к работе диоды в led лампе. Как это сделать, смотрите видео.

Виды и схема устройства для проверки светодиодов

У хоть какого домашнего мастера непременно есть устройство для измерения электронных характеристик, позволяющий определять способность к работе ламп, напряжение в источнике питания, найти, в каком месте порвались провода.

Тестер выбирается зависимо от потребностей.

Многие не находят в магазинах мультиметр с необходимым функционалов, потому делают своими руками приборы для проведения проверки светодиодов и другого оборудования в доме и автомобиле.

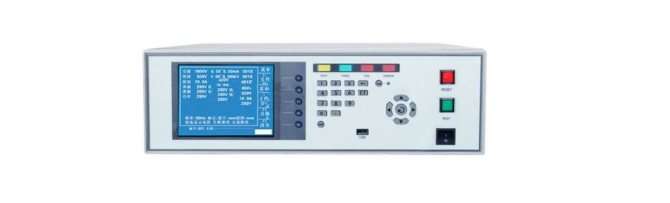

Тестер светодиодов с автоматическим выбором характеристик SID GJ2C

Самая частая неисправность LED-телевизоров – наличие звука при отсутствии изображения. Причина – перегорание LED лампочек в подсветке. Для мастера, занимающегося ремонтом этого оборудования, время на проверку сберегает устройство SID GJ2C, автоматом выбирающий характеристики. Его можно использовать так же для тестирования LED лент и ламп в любом осветительном приборе.

Главные свойства:

• масса 87 г;
• габариты 100 х 59 х 32 мм
• напряжение на входе 85-265 В;
• напряжение на выходе 0-300 В
• экран 3-разрядный, не разборный.

Тестер SID GJ2C регулирует ток и напряжение умственно, подходящ для работы с переменным и неизменным электротоком. Главная сфера внедрения – ремонт телевизоров с подсветкой хоть какого размера. Устройство обустроен двойной защитой, не повреждает светодиоды благодаря самостоятельному подбору характеристик и плавному запуску.

Достоинства SID GJ2C:

• высочайшая точность измерений;
• возможность использовать не только лишь для LED ламп, да и для регуляторов напряжения;
• сравнивание теоретических характеристик с реальными;
• не лупит током при прикосновении к щупам.

После подключения питания требуется 10-15 секунд на разогрев. При прикосновении к проверяемому элементу напряжение поначалу сбрасывается до нуля, позже плавненько подымается. Способность к работе детали определяется сразу, четкие характеристики нужно ожидать приблизительно 2 минутки из-за инерционности (пассивности) экрана.

Внимание! Не считая светодиодов этот устройство может проверить стабилитроны и другие элементы драйвера.

Тестер светодиодов с ЖК экраном

Существует 2 типа тестеров – аналоговые и цифровые, функционал и точность измерений выше у последних. Они обустроены ЖК-дисплеями, характеристики измерений выбирают автоматом, результаты проверки показывают наглядно и не требуют познаний по переводу одних величин в другие.

Тестер с ЖК-дисплеями более непростой по конструкции, потому что в схему врубаются интегральные микросхемы, диоды, транзисторы, резисторы, которые соединяются на общей подложке.

Сфера внедрения измерителей с ЖК-дисплеями:

• определение наличие электротока в проводке;
• состояние контактов;
• измерение емкости, индуктивности, электротока, температуры конденсатора;
• определение падения вольтажа на p-n переходе;
• определение текущего через светодиод электротока;
• отображение недлинного замыкания;
• расчет спектра конфигурации характеристик;
• измерение электронных характеристик в стиральных машинах, компьютерах, телеках, сети автомобиля, электроинструментах.

Юзеры ценят приборы с ЖК-дисплеями за простоту управления и доступную стоимость.

Устройство для проверки LED подсветки телевизоров и отдельных светодиодов

По мере надобности работать с LED-телевизорами нельзя отдавать предпочтение обычному мультиметру. Он позволяет только найти исправность LED частей, при этом засветка видна плохо. Требуется особый устройство, к примеру, SID GJ2C. Домашние мастера используют самоделки, если функционал либо стоимость предлагаемых магазинами устройств их не устраивают.

Самый обычной вариант – источник питания из зарядки телефона с напряжением 3,3 В и 300 мА. Он подходит, если требуется проверка на способность к работе отдельных диодов с электротоком до 3 мА. Для расширения функционала требуются другие схемы.

Схема испытателя светоизлучающих диодов

Если LED лампочки необходимо инспектировать нередко, мультиметра с поочередно присоединенным резистором недостаточно. Плавным вращением потенциометра достигается наибольшая яркость светодиода, сопротивление отображается на дисплее.

Принципиально! Этот способ приводит к перегоранию светодиода, если сопротивление ненамеренно понижается ниже предельного уровня.

Для определения четких характеристик можно своими руками сделать приставку к мультиметру.

Последовательность действий:

• вытащить из батарейки «Крона» колодку и узлы крепления;
• отыскать подходящий по размерам корпус и прикрепить к нему колодку;
• сделать штыри для присоединения к мультиметру;
• вырезать плату и установить на нее разъем для диодов и кнопку включения;
• с оборотной стороны припаять резистор на 0,25 Вт;
• установить конструкцию в корпус;
• соединить провода;
• прикрутить к мультиметру;
• установить наибольшее напряжение 20 В.

Устройство для проверки LED подсветки телевизоров и отдельных светодиодов

По мере надобности работать с LED-телевизорами нельзя отдавать предпочтение обычному мультиметру. Он позволяет только найти исправность LED частей, при этом засветка видна плохо. Требуется особый устройство, к примеру, SID GJ2C. Домашние мастера используют самоделки, если функционал либо стоимость предлагаемых магазинами устройств их не устраивают.

Самый обычный вариант – источник питания из зарядки телефона с напряжением 3,3 В и 300 мА. Он подходит, если требуется проверка на способность к работе отдельных диодов с электротоком до 3 мА. Для расширения функционала требуются другие схемы.

LED TESTER. Устройство для проверки светодиодов своими руками

Таковой устройство дозволит проверить цепь из более 100 поочередно соединенных светодиодов, другими словами его хватит для хоть какого осветительного прибора.Как это устроено.

Давайте разглядим схему устройства.

На базе таймера NE555 собран генератор прямоугольных импульсов. Частота работы генератора около 20 кГц.

Сигнал с выхода таймера поступает на затвор высоковольтного полевого транзистора. Последний, открываясь, замыкает дроссель на источник питания. На этом шаге происходит накачка энергии в дроссель.

Дальше транзистор запирается, дроссель дает ранее скопленную энергию в виде всплеска напряжения, которое в 10-ки раз больше питающего напряжения.

Это напряжение выпрямляется в постоянку и скапливается в высоковольтном электролитическом конденсаторе.

Наш dc-dc преобразователь представляет из себя обыденный бустер без оборотной связи. Другими словами, выходное напряжение не стабилизировано и находится в зависимости от источника питания и мощи нагрузки. Устройство собрано на незамудреной печатной плате и ее можно скачать вкупе с общим архивом.

У вас нет доступа к скачке файлов с нашего сервера.

Также ссылки есть в описании под видео (ссылка ИСТОЧНИК).На холостом ходу напряжение на конденсаторе будет расти, что приведет к пробою последнего. Потому в схему был добавлен нагрузочный резистор. Тот же резистор разряжает конденсатор после отключения питания.

На схеме имеется еще 1 резистор, он является токоограничивающим.

Если подключить испытуемый светодиод без этого резистора, то напряжение с конденсатора мгновенно поступит на диодик спалив его кристалл. Резистор подобран так, чтоб ограничивать ток на уровне 5 мА, это значение неопасно для всех светодиодов.

При подключении светодиода либо линейки светодиодов, выходное напряжение с преобразователя уменьшается до того значения, которое необходимо светодиодам и приравнивается сумме падения напряжения на всех светодиодах. Грубо говоря, нагрузкой и сразу стабилизирующим звеном являются сами светодиоды.

тестер своими руками приспособление самоделка квартира

Источник: https://unikumrus.com/adaptations/page,2,417-led-tester-pribor-dlja-proverki-svetodiodov-svoimi-rukami.html

Проверка мультиметром

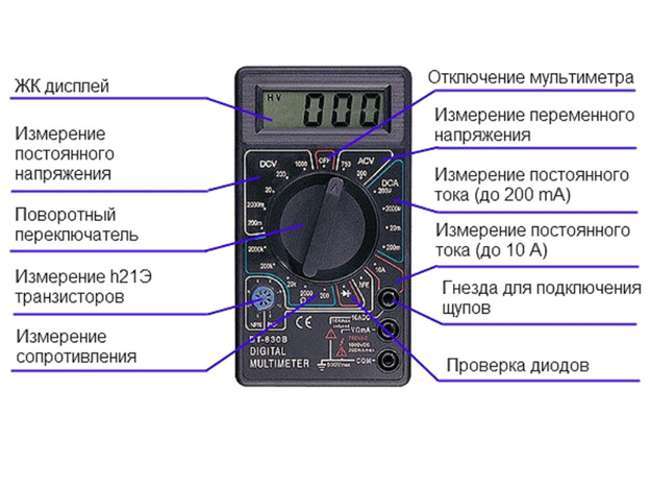

Мультиметр — это всеприменимый измерительный устройство. С его помощью можно измерить главные характеристики фактически хоть какого электрического изделия и не только лишь. Для проверки светодиода, будет нужно мультиметр в каком есть режим «прозвонки», либо его еще именуют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

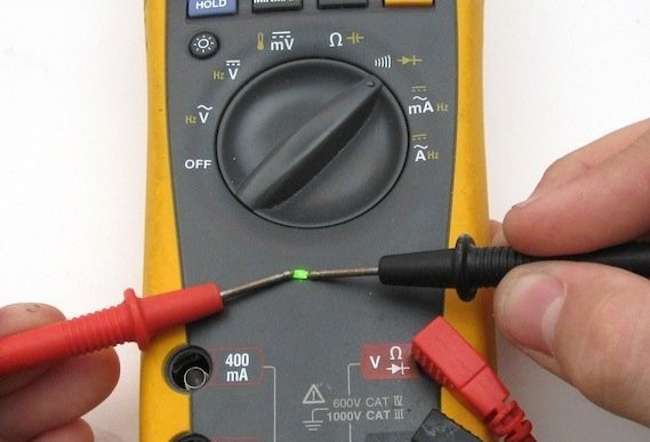

Для того чтоб проверить светодиод с помощью мультиметра, необходимо установить переключатель устройства в положение соответственное режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения нужно учесть полярность диодика. Анод, следует подключить к красноватому щупу, а катод к черному. В случаях, когда нет инфы какой электрод анод, а какой катод, можно спутать полярность – это ничего ужасного, со светодиодом ничего не произойдет. При неверном подключении, мультиметр не изменит собственных изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один аспект, ток «прозвонки» достаточно маленький для обычной работы светодиода, и стоит приглушить освещение, для того чтоб узреть как он сияет. Если нет способности этого сделать, можно ориентироваться на показания измерительного устройства. Обычно, если светодиод рабочий, то мультиметр покажет значение хорошее от единицы.

2-ой вариант — проверить светодиод тестером, это пользоваться блоком PNP. Данный разъем созданный для проверки диодов, позволяет включить светодиод на мощность, достаточную для зрительного определения его работоспособности. Анод подключается в разъем, обозначенный буковкой Е (эмиттер), а катод диодика в разъем колодки, обозначенный буковкой С (коллектор).

Светодиод должен пылать при включении мультиметра в не зависимости от режима избранного регулятором.

Данный метод позволяет проверить даже достаточно массивные светодиоды. Его неудобство в том, что, диоды непременно необходимо выпаивать. Для проверки мультиметром не выпаивая, нужно сделать переходники для щупов.

Существует вариант проверки светодиода способом измерения сопротивления, но для этого следует знать его свойства, что достаточно не удобно.

Проверка светодиодов

Захотелось определённости в отношениях со светодиодами. Надоело заглядывать через лупу в их внутренности для предположительного определения анода–катода, идентично надоело определять их пригодность и распиновку мультиметром, пусть и маленький обряд, но…

ну и он полную «картину» черт не отражает. Нет, должен каждый уважающий себя радиолюбитель владеть достаточным количеством инфы о держащем в руках светодиоде. И для этого существует тестер светодиодов на элементе под заглавием резистор.

Схема реально потрясает воображение
