Как сделать своими руками простую светодиодную лампочку

Лампы накаливания издавна отжили собственный век, а на замену им пришли разные энергосберегающие технологии. Даже на муниципальном уровне с 2009 года введено ограничение на очень допустимую мощность ламп Ильича – менее 100 Вт, с целью понизить энергопотребление бытового сектора. Единственным камнем преткновения в массовом использовании энергосберегающих ламп является их стоимость. Потому в качестве кандидатуры мы разглядим, как сделать LED лампу своими руками из имеющихся средств.

Достоинства самодельной лампы

В магазине можно отыскать огромное количество видов ламп. Каждый тип имеет собственный недочет и преимущество. Лампы накаливания равномерно сдают свои позиции из-за высочайшего употребления энергии, низкой светоотдачи, невзирая на высочайший индекс цветопередачи. По сопоставлению с ними люминесцентные источники света — истинное волшебство. Энергосберегающие лампы — их более нынешняя модернизация, позволившая использовать достоинства люминесцентного света в часто встречающихся светильниках, с цоколями Е27, лишенная противного мигания старенькых представителей этого семейства.

Да и у ламп дневного света есть недочеты. Они стремительно выходят из строя из-за нередкого включения-выключения, к тому же находящиеся в трубках пары ядовиты, а сама конструкция просит специальной утилизации. По сопоставлению с ними лампа на светодиодах (LED) — 2-ая революция в области освещения. Они ещё более экономны, не требуют особенной утилизации и работают в 5–10 раза подольше.

У LED ламп есть один, но значимый недочет — они самые дорогие. Чтоб понизить этот минус до минимума либо обернуть его в плюс, будет нужно сконструировать её из LED ленты своими руками. При всем этом цена источника света становится ниже, чем у люминесцентных аналогов.

Самодельная LED лампа обладает рядом преимуществ:

• срок службы устройства при правильной сборке составляет рекордные 100 000 часов;
• по продуктивности ватт/люмен они также превосходят все аналоги;
• цена самодельной лампы не выше, чем у люминесцентной.

Очевидно, есть один недочет — отсутствие гарантий на изделие, который должен компенсироваться четким соблюдением инструкций и мастерством электрика.

Что необходимо еще знать

Есть несколько принципиальных моментов, которые также стоит учитывать:

1. Чтоб сделать гирлянду с бегающим огоньками, необходимо приобрести трехфазный мультивибратор. Он работает только со LED оборудованием.
2. Для использования на улице использовать только диодные изделия, идеальнее всего дополнительно защитить соединения термоусадочной трубкой, а розетку и блок управления поместить в помещении. Уличная гирлянда должна быть на порядок прочнее домашней.
3. Если есть древняя неработающая гирлянда, ее можно починить. Для этого сначала убирается блок питания, измеряется поперечник использованных диодов, чтоб узнать их свойства через веб. Рассчитывается мощность резистора, он впаивается заместо блока, после этого можно включать огоньки.

Восстановленные по описанному методу гирлянды будут просто пылать, мигать без блока управления они не могут.

Материалы для сборки

Методов сотворения лампы своими руками величавое огромное количество. Более всераспространены способы с внедрением старенького цоколя от перегоревшей люминесцентной лампы. Таковой ресурс найдется у каждого в доме, потому заморочек с поиском не будет. Кроме этого пригодятся:

1. Цоколь от перегоревшего изделия.

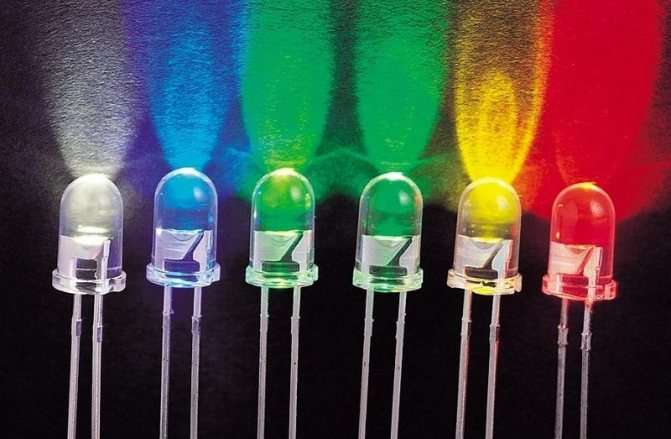

2. Конкретно ЛЕД. Они продаются в виде LED лент либо отдельных светодиодов НК6. Каждый элемент имеет силу тока приблизительно 100–120 мА и напряжение около 3–3,3 Вольта.
3. Будет нужно диодный мост либо выпрямительные диоды 1N4007.
4. Нужен предохранитель, который можно отыскать в цоколе перегоревшей лампы.
5. Конденсатор. Его емкость, напряжение и другие характеристики выбираются зависимо от электронной схемы для сборки и количества светодиодов в ней.
6. Почти всегда будет нужно каркас, на который будут крепиться светодиоды. Каркас можно сделать из пластика либо подобного материала. Основное требование — не должен быть железным, токопроводящим и должен быть теплоустойчивым.
7. Для надежного прикрепления светодиодов к каркасу будет нужно суперклей либо водянистые гвозди (последние предпочтительней).

Один–два элемента из перечисленного выше перечня могут не понадобиться при некоторых схемах, в других случаях могут, напротив, добавляться новые звенья цепи (драйвера, электролиты). Потому перечень нужных материалов необходимо составлять в каждом определенном случае персонально.

Правила техники безопасности

Чтоб исключить любые проблемы, следует соблюдать несколько обычных советов:

1. Проводить пайку при неплохом освещении, используя высококачественный припой и флюс.
2. Защищать все соединения термоусадочной трубкой, не оставлять обнаженные провода.
3. Отдавать предпочтение низковольтным гирляндам.
4. Перед установкой непременно инспектировать работу.

Собрать самодельную гирлянду нетрудно, если использовать подходящие комплектующие и следовать аннотации. Принципиально соблюдать все правила, чтоб исключить риск поражения током и получить систему, которая будет работать длительно.

Собираем лампу из LED ленты

Разберем пошагово создание источника света на 220 В из LED ленты. Чтоб отважиться использовать новаторство на кухне, достаточно вспомнить, что собранные своими руками LED лампы значительно выгодней люминесцентных аналогов. Они живут в 10 раз подольше, а потребляют в 2–3 раза меньше энергии при схожем уровне освещения.

1. Для конструирования пригодятся две перегоревшие люминесцентные лампы длиной полуметра и мощью 13 ватт. Брать новые смысла нет, лучше отыскать старенькие и неработающие, но не сломанные и без трещинок.

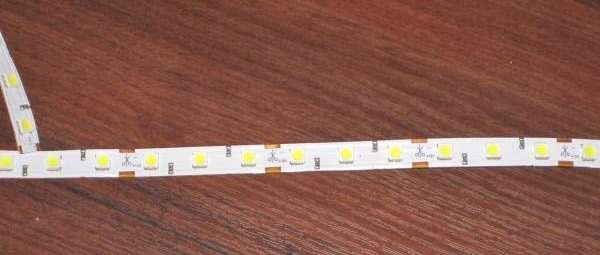

2. Дальше идем в магазин и покупаем LED ленту. Выбор большой, потому к приобретению подойдите трепетно. Лучше брать ленты с незапятнанным белоснежным либо естественным светом, он не изменяет цвета окружающих предметов. В таких лентах светодиоды собраны в группы по 3 штуки. Напряжение одной группы 12 вольт, а мощность 14 ватт на метровую ленту.

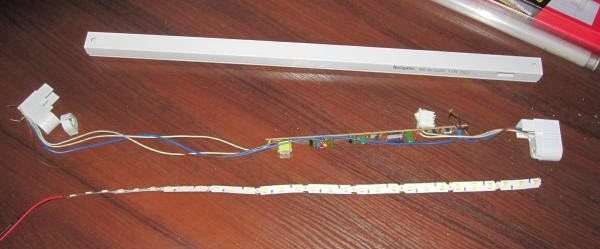

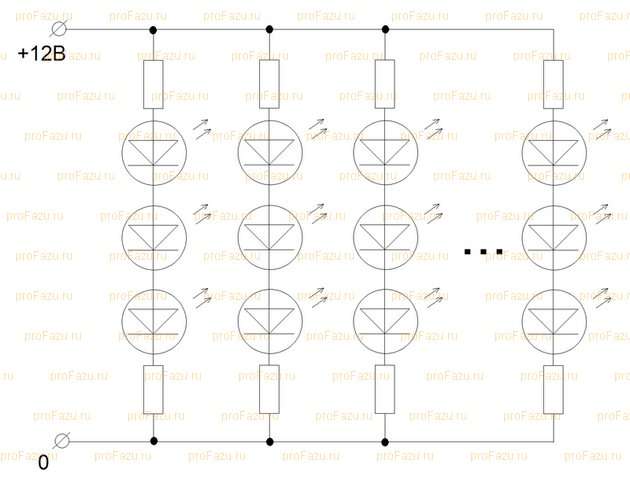

3. Потом необходимо разобрать люминесцентные лампы на составные части. Осторожно! Не повредите провода, также не разбейте трубку, по другому ядовитые пары вырвутся наружу и придется проводить уборку, как после разбитого ртутного градусника. Извлеченные внутренности не выбрасывайте, они понадобятся в предстоящем. Ниже представлена схема LED ленты, которую мы приобрели. В ней ЛЕД подключены параллельно по 3 штуки в группе. Направьте внимание, что такая схема нам не подходит.

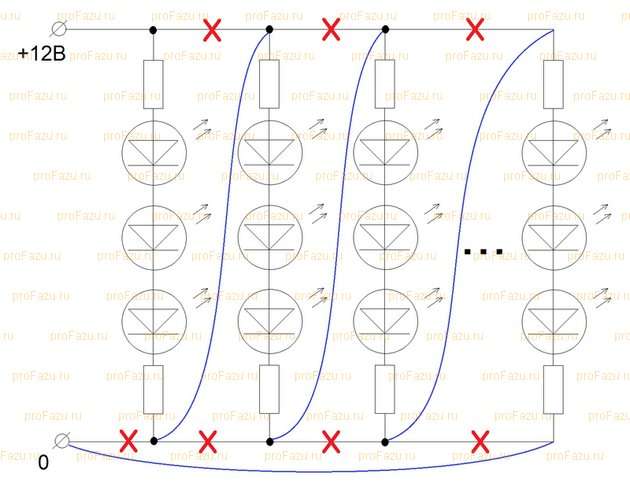

4. Потому необходимо разрезать ленту на участки по 3 диодика в каждом и достать дорогие и никчемные преобразователи. Разрезать ленту удобней кусачками либо большенными и крепкими ножницами. После спаивания проволочек должна получиться схема, приведенная ниже. В конечном итоге должно получиться 66 светодиодов либо 22 группы по 3 ЛЕД в каждой, присоединенные параллельно по всей длине. Расчеты ординарны. Потому что нам пригодится конвертировать переменный ток в неизменный, то стандартное напряжение 220 Вольт в электронной сети необходимо прирастить до 250. Необходимость «накинуть» напряжение связана с процессом выпрямления.
5. Для выяснения количества секций светодиодов необходимо поделить 250 Вольт на 12 Вольт (напряжение для одной группы по 3 штуки). В конечном итоге получим 20,8(3), округлив в огромную сторону, получаем 21 группу. Тут лучше добавить ещё одну группу, так как полное количество светодиодов придется поделить на 2 лампы, а для этого необходимо четное число. К тому же добавив ещё одну секцию, создадим общую схему безопаснее.

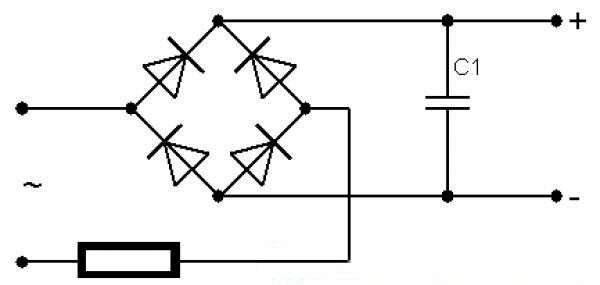

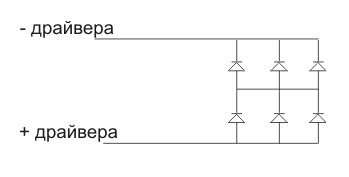

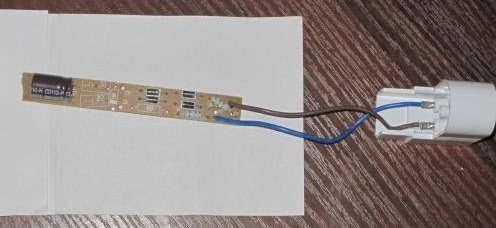

6. Нам пригодится выпрямитель неизменного тока, вот поэтому нельзя выкидывать извлеченные внутренности люминесцентной лампы. Для этого достаем преобразователь, с помощью кусачек удаляем конденсатор из общей цепи. Сделать это довольно легко, так как он размещен раздельно от диодов, то достаточно отломить плату. На схеме показано, что должно в конечном итоге получиться, поподробнее.

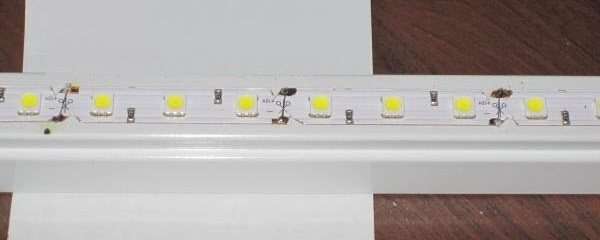

7. Дальше с помощью пайки и суперклея необходимо собрать всю конструкцию. Даже не пытайтесь уместить все 22 секции в один осветительный прибор. Выше говорилось, что необходимо специально отыскать 2 полуметровые лампы, так как расположить все светодиоды в одной просто нереально. Также не надо рассчитывать на самоклеющийся слой на оборотной стороне ленты. Он не протянет длительно, потому светодиоды необходимо закрепить с помощью суперклея либо водянистых гвоздиков.

Подведем итоги и выясним плюсы собранного изделия:

• Количество света от получившихся LED ламп в 1,5 раза больше, чем у люминесцентных аналогов.
• Потребляемая мощность при всем этом изрядно меньше, чем у ламп дневного света.
• Служить собранный источник света будет в 5–10 раз подольше.

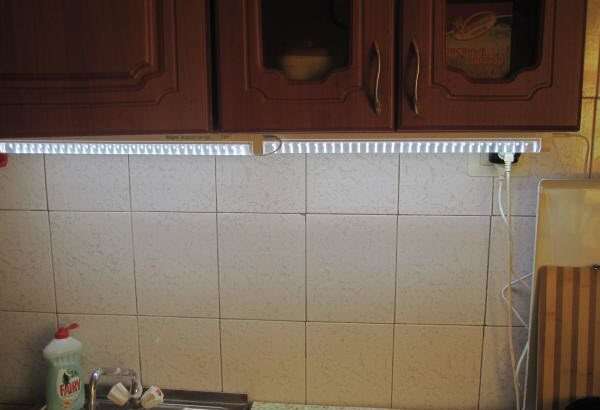

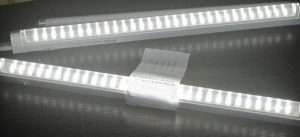

• В конце концов, последнее преимущество — направленность света. Он не рассеивается и ориентирован четко вниз, по этому употребляется у десктопа либо на кухне.

Очевидно, испускаемый свет не отличается высочайшей яркостью, но основным достоинством является низкое энергопотребление лампы. Если даже включить и никогда не выключать её, то она за год съест всего 4 кВт энергии. При всем этом цена потребляемой электроэнергии в год сравнима со ценой билета в городском автобусе. Потому такие источники света в особенности отлично использовать там, где требуется неизменная подсветка (коридор, улица, подсобка).

Собираем ординарную лампочку из светодиодов

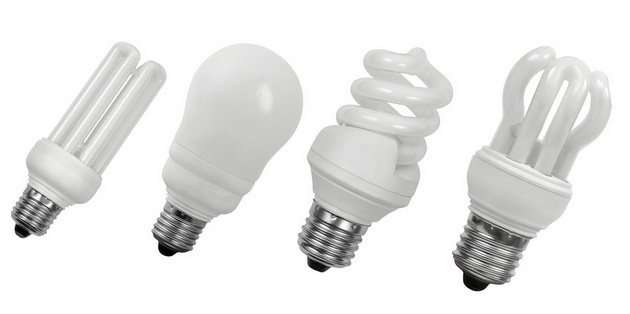

Разберем другой метод сотворения LED осветительного прибора. Люстра либо настольная лампа нуждается в стандартном цоколе E14 либо E27. Соответственно, схема и применяемые диоды будут отличаться. На данный момент обширно употребляются малогабаритные люминесцентные лампы. Нам будет нужно один перегоревший патрон, также изменим общий перечень материалов для сборки.

Пригодятся:

• перегоревший цоколь E27;
• драйвер RLD2-1;

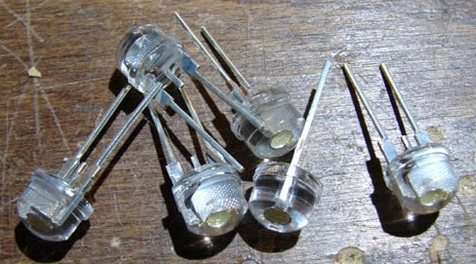

• светодиоды НК6;
• кусочек картона, но лучше — пластика;
• суперклей;
• электронная проводка;
• также ножницы, паяльничек, плоскогубцы и другие инструменты.

Приступим к созданию самодельной лампы:

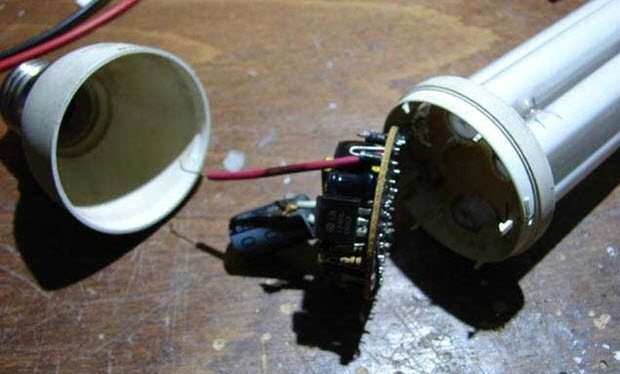

1. Поначалу необходимо разобрать старенькый осветительный прибор. В люминесцентных малогабаритных лампах цоколь присоединяется к пластинке с трубками с помощью защелок. Если отыскать места с защелками и поддеть их отверткой, то цоколь отсоединится довольно легко. При разборке необходимо быть усмотрительным, чтоб не разрушить трубки. Если они лопнут, то наружу попадут яды, находящиеся в них. При вскрытии смотрите, чтоб проводка, ведущая к цоколю, осталась цела. Также не выбрасывайте содержимое цоколя.

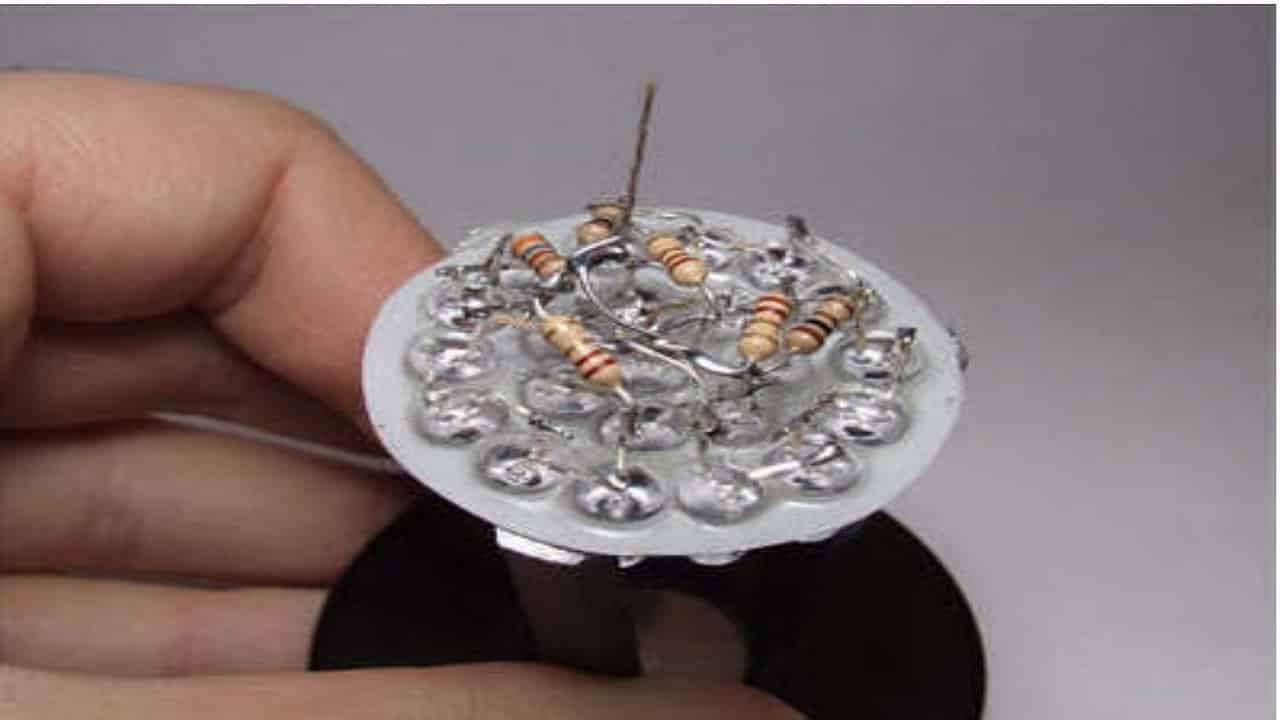

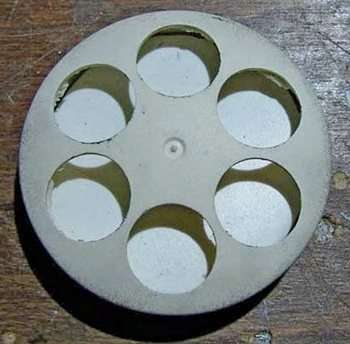

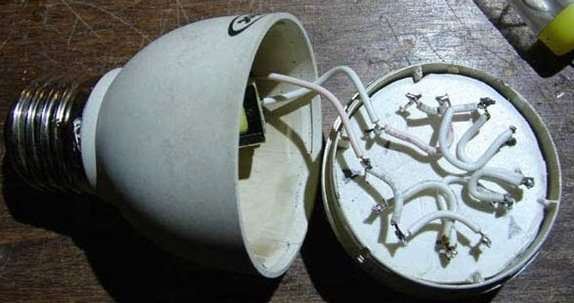

2. Из высшей части с газоразрядными трубками необходимо сделать пластинку, к которой будут крепиться светодиоды. Для этого отсоединяем трубки лампочки. В оставшейся пластинке находится 6 отверстий. Чтоб светодиоды накрепко крепились в ней, необходимо сделать пластмассовое либо картонное «дно», которое также будет изолировать светодиоды. Использовать будем светодиоды НК6 (фото понизу). Их достоинство в том, что они многокристальные (по 6 кристаллов в диодике) с параллельным подключением. Из-за этого источник света выходит достаточно броским при малой мощи.
3. В крышке делаем по 2 отверстия для каждого светодиода. Прокалывайте отверстия аккуратненько и умеренно, чтоб их размещение и загаданная схема соответствовали друг дружке. При использовании в качестве «дна» кусочка пластмассы светодиоды будут крепиться достаточно крепко, но в случае внедрения кусочка картона пригодится склеить основание со светодиодами при помощи суперклея либо водянистых гвоздиков.
4. Потому что лампочка будет применяться в сети с напряжением 220 вольт, то пригодится драйвер RLD2-1. К нему можно подсоединить 3 одноваттных диодика. У нас же 6 светодиодов с мощью 0,5 ватт каждый. Потому схема соединения будет состоять из 2-ух поочередно соединенных частей, в каждой части размещается 3 параллельно подсоединенных светодиода. Вверху приведена схема, а в действительности вся конструкция смотрится так:
5. Перед сборкой необходимо изолировать драйвер и плату друг от друга с помощью куска картона либо пластика. Это дозволит обойти недлинного замыкания в дальнейшем. Волноваться о перегреве не стоит, лампа фактически не греется.
6. Осталось собрать конструкцию и проверить в деле.

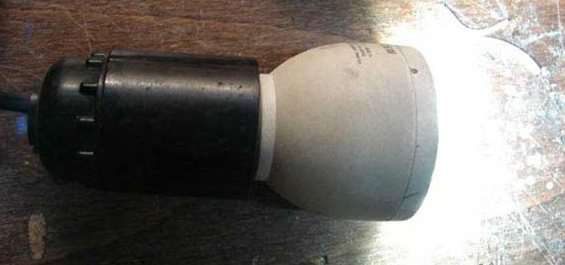

Световой поток собранного осветительного прибора приравнивается 100–120 люменам. Благодаря чистому белоснежному свету лампочка кажется значительно светлее. Этого хватит для освещения маленького помещения (коридора, подсобки). Основным достоинством LED источника света является низкое энергопотребление и мощность — всего 3 Ватта. Что в 10 раз меньше ламп накаливания и в 2–3 раза — люминесцентных. Работает она от обыденного патрона с питанием 220 вольт.

Схема подключения

Стоит заблаговременно нарисовать хотя бы простейшую схему, по которой можно ориентироваться при сборке. Она поможет при расчетах количества материалов, определении длины провода, также можно приблизительно найти размер, чтоб не считать в уме, а верно созидать, каким будет итог.

В сети есть много готовых вариантов, нетрудно подобрать подходящий, чтоб еще более сделать проще себе работу. Можно использовать схему как есть, а можно на ее базе сделать свою, если необходимо внести конфигурации либо свойства оборудования отличаются.

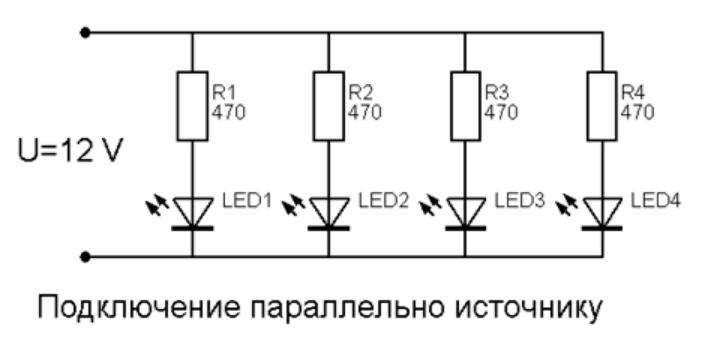

Так смотрится схема параллельного подключения.
