Газовый шланг для газовой плиты: правильный выбор, гарантирующий безопасность подробно, на фото

Выбор дымопровода для газового котла

Хоть какой стенной газовый котел нуждается в дымопроводе. Зависимо от модели это быть может либо обычная дымовая труба либо маленький горизонтальный дымопровод, который можно вывести наружу прямо через стенку дома.

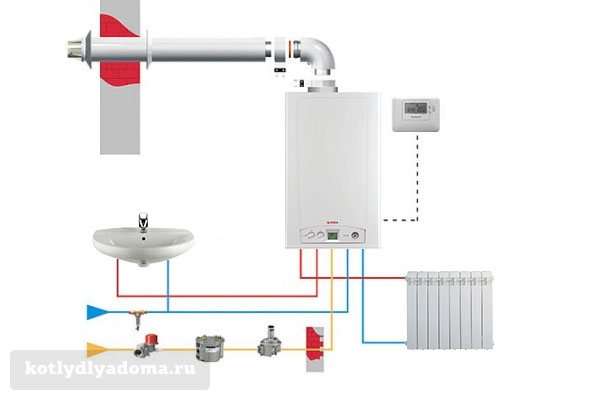

Фото 4: Установка коаксиального дымопровода для турбованного котла

В двухконтурных котлах с открытой камерой сжигания, процесс горения происходит с помощью воздуха из помещения в каком установлен отопительный устройство. Обычно такие модели инсталлируются в специально оборудованных котельных. Для отвода товаров сжигания они подключаются к обычным дымопроводам для газовых котлов из керамики либо нержавейки.

Стенные котлы с закрытой камерой сжигания (турбованные) в собственной работе используют внешний воздух. Он подается вовнутрь устройства по одному из каналов коаксиального дымопровода. 2-ой канал употребляется для вывода в атмосферу дымовых газов. Коаксиальный дымопровод очень прост в установке и подключить к нему газовый котел можно своими руками.

Что такое сильфонная подводка и в чем ее достоинства

Сильфонный газовый шланг – это гофрированная труба, которая делается из нержавейки. На концах шланга установлены особые штуцеры для сооружения крепкого и неопасного соединения. Крепление подводки к трубам и оборудованию делается с помощью накидных гаек, выполненных из того же материала. Для роста уровня плотности в месте соединения инсталлируются железные либо пластмассовые уплотнительные кольца.

Обычно, уплотнительные прокладки входят в набор гибкой подводки.

Комплектация подводки

Преимуществами сильфонного шланга перед другими видами гибкой подводки, созданной для подключения газового оборудования, являются:

• крепкость и твердость. По заявкам изготовителей срок использования сильфона составляет до 25 лет;
• возможность корректной работы при разных температурах;
• неподверженность прямым солнечным лучам;
• возможность выдерживать высочайшее давление;
• возможность растяжения, при этом при увеличении длины до 50% крепкость подводки не понижается.

К недочетам можно отнести цена оборудования, которая в 2 – 3 раза выше цены на резиновые аналоги.

Сильфонный газовый шланг: наилучший для газовой плиты

Если спросить у спеца, какой должен быть шланг для газовой плиты, вероятнее всего, он предложит приобрести для установки конкретно сильфонный вариант. Конкретно этот тип шланга считается более надежным для подключения варочной поверхности к центральному газоснабжению. Кроме газовых плит, он применяется для подсоединения колонок и газовых котлов, применяемых для личного отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.

Большой спрос на сильфонные шланги обоснован высочайшими техническими чертами и надежностью устройств. Изделия просто переносят высочайшее давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается 2-мя штуцерами, созданными для подсоединения к газовой трубе и конкретно к устройству. Все составляющие шланга выполняются из классной нержавейки, что гарантирует наибольший срок эксплуатации.

Нужный совет!Для более неопасного соединения при подключении шланга дополнительно употребляется особая прокладка из пластика либо мягенького металла.

Сильфонный газовый шланг считается более надежным для подключения варочной поверхности к центральному газоснабжению

Стоимость на газовый шланг для газовой плиты этого типа существенно выше цены других вариантов изделия, но длительность эксплуатации как минимум на 10 лет больше, чем срок службы других устройств. Так, малое время, в протяжении которого можно тихо использовать сильфонный шланг, – 25 лет, хотя некие компании дают 30 лет гарантии. На конечную стоимость обычно оказывают влияние изготовитель и размер изделия.

О том, сколько стоит газовый шланг для газовой плиты (зависимо от черт), можно выяснить из данной таблицы:

Поперечник разъема, дюйм	Длина, м	Стоимость, рубли
1/2	0,4	от 250
	0,8	от 290
	1	от 320
	1,5	от 400
	3	от 780
	4	от 950
	5	от 1150
3/4	0,6	от 350
	1	от 450
	2	от 700
	2,5	от 900
	3	от 1050

Главные достоинства и недочеты использования сильфонных шлангов

Обыкновенные модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет находиться железный рукав либо полимерное покрытие. Модернизированный вариант сильфонного шланга имеет интегрированный термозащитный клапан, который при критичном повышении температуры без помощи других перекрывает поступление газа. Естественно, такая функция будет оказывать влияние и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут существенно выше. Другие достоинства сильфонных шлангов:

• просто гнутся и растягиваются;
• выдерживают нагрузку до 6 атм.;
• эксплуатируются в большенном температурном спектре от -50 до +200 °С;
• делаются из высококачественных материалов, соответственных всем нормам ГОСТа;
• соответствуют техническим требованиям бытовой эксплуатации;
• очень вероятный срок службы – до 30 лет со денька монтажа;
• выдерживают воздействие электронного тока до 1,5 кВт;
• большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
• сопоставимость с большинством видов газового оборудования и различной фурнитурой;
• наличие покрытия, которое защищает базу шланга от воздействия разных бытовых хим средств, используемых для уборки и дезинфекции кухни.

Обыкновенные модели сильфонного шланга представлены в виде гофрированных изделий

Доп безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только лишь от механического воздействия, да и от высокочастотных токов, которые создаются некими бытовыми устройствами, к примеру, микроволновой печью. В связи с прочностью шланга изготовители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость строения.

К относительным минусам можно отнести только стоимость, которая в пару раз превосходит цена подобных изделий из других групп. Но присутствие огромного количества положительных черт, к которым относится и значимый срок эксплуатации, перекрывают этот недочет.

Нужный совет!При установке плиты либо варочной поверхности со интегрированной функцией электроподжига спецы советуют меж краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.

Установка газовой подводки

Установка сильфонного газового шланга делается с соблюдением последующих правил:

• неприемлимо скрывать подводку в стенке, потому что неважно какая протечка, не обнаруженная в кратчайшие сроки, может привести к чрезвычайным происшествиям, порче имущества и смерти людей;
• нельзя устанавливать шланг с огромным количеством перегибов;
• попадание конденсата на оборудование будет содействовать сокращению срока использования подводки.

Схема монтажа:

1. выбор места установки в согласовании с советами, приведенными выше;

Лучшая схема подключения газовой плиты

1. отключение газоснабжения помещения. Чтоб произвести временное отключение, можно пользоваться краном, установленным в квартире, а при его отсутствии требуется обратиться в управляющую компанию;

Личный кран для перекрытия газа

1. демонтировать старенькую подводку (при ее наличии);
2. если подводка и кран отсутствуют, то перед подключением оборудования на трубе нужно порезать резьбу и установить кран, позволяющий перекрыть снабжение газом конкретно в жилом помещении. К примеру, для устранения дефектов в работе оборудования;
3. установка диэлектрика;
4. к крану присоединяется гибкий шланг. Обычно, в данной ситуации употребляется метод подключения «гайка»;

При подключении подводки повышенное внимание уделяется монтажу уплотнительной прокладки. Соединение без прокладки не будет стопроцентно герметичным

Для роста плотности можно дополнительно использовать ФУМ-ленту либо другой аналогичный материал.

1. подключение подводки к газовому оборудованию с внедрением уплотнительного кольца. Все гайки и штуцеры требуется фиксировать с помощью рожкового (гаечного) ключа без излишних усилий. Даже малозначительная перетяжка может привести к повреждению уплотнения и резвой разгерметизации;

Соединение подводки с оборудованием

1. проверка. Чтоб найти утечку, можно пользоваться мыльным веществом и обычной кистью (губкой). Если при нанесении раствора на поверхности возникают мыльные пузыри, то соединение не герметично.

Обнаружение утечки мыльной эмульсией

Как подключить газовую плиту без помощи других, смотрите на видео.

Если выполнить работу по монтажу оборудования без помощи других не выходит, то рекомендуется обратиться к спецам газовой службы. Замена подводки будет стоить примерно 300 – 500 рублей.

Виды газовых кранов

В старенькых зданиях обычно устанавливали на отпуске два вида кранов:

• лепестковый;
• пробковый.

Чем отличаются конструкции этих изделий можно узреть на рисунке.

Когда изменяется плита, либо кран вышел из строя, идеальнее всего установить новый шаровой кран.

Это устройство изрядно лучше, но дороже. Установка итальянского крана обойдется в 10 баксов. Можно установить и поболее дешевенький российский кран, ценой в 5 баксов. Они ничем ни ужаснее забугорных аналогов, но время от времени имеют недостатки. Потому не забудьте при покупке захватить с собой чек, чтоб можно было поменять бракованное изделие на не плохое.

Разновидности газовых гибких рукавов

Сегодняшний рынок предлагает достаточно широкий список газовых шлангов. Кроме материала, пригодится выбрать к тому же изготовителя. И в этом случае лучше не сберегать. Вещь покупается один раз и на длительно. Сэкономив 500 рублей, можно позже очень потратиться на здоровье и ремонт, если труба начнет пропускать газ. Потому разберемся для начала в разновидностях.

Резинотканевый

Имеет сильно много преимуществ, которые позволяют использовать его в газовой системе:

• легкий установка;
• отменная упругость;
• низкая цена;
• разные размеры;
• хорошая электроизоляция.

Недочетом таких резиновых деталей является нехорошая твердость. Сейчас индустрия выпускает шланги из специального материала высочайшей эластичности. Потому срок их эксплуатации может достигать 10 лет.

Цена таких шлангов обычно не превосходит 7 баксов.

Сильфонный железный

Проф газовщики считают его самым подходящим для газовых систем. Срок эксплуатации таких шлангов быть может больше 25 лет. Он без каких-то сложностей подключается к газовой плите. Сильфонные системы могут подсоединяться к котлам и колонкам, при этом они совсем неопасны.

Если у вас на кухне стоит газовая плита, оборудованная электронным розжигом, чтоб подсоединить сильфонное устройство, меж ним и краном создается особенное изолирующее соединение.

Данный тип шланга свободно гнется и может выдержать огромное давление, достигающее 6 атмосфер. Он выдерживает значимый перепад температур начиная от -50 градусов и заканчивая нагревом до 200 градусов. Основным недочетом сильфонного шланга считается его цена. Она во много раз выше подобных газовых подводок.

К преимуществам таких сильфонных железных систем можно отнести:

• делается из нержавеющей стали;
• соответствует ГОСТу;
• отвечает всем техническим требованиям;
• защищен от всех механических воздействий особым полимерным покрытием;
• способен выдержать хоть какое механическое воздействие;
• гарантийный срок эксплуатации превосходит 30 лет;
• выдерживает напряжение в 1500 Вольт.

Кислородный

Его также можно подключать к газовым плитам, но при всем этом необходимо учитывать несколько очень принципиальных моментов:

1. Внутренний поперечник должен превосходить 16 мм;
2. Поверхность, контактирующая с кислородом, должна быть отлично очищена от масла. В неприятном случае шланг перегреется и произойдет повреждение материала.

К плюсам кислородных шлангов относятся последующие свойства:

• выдерживает завышенное давление. Оно может достигать 20 атмосфер;
• очень обычная установка;
• низкая цена;
• обеспеченный набор;
• не проводит электронный ток.

Газовый шланг для газовой плиты: главные виды изделий

Кислородные шланги в русское время в главном использовались из-за того, что отсутствовали другие варианты. Для производства этого типа шланга применяется особая кордовая нить, а доп материалом, который накладывается для защиты нити, является резиновая смесь.

В современное время кислородный шланг почаще употребляется для сварки либо для транспортировки газовых консистенций, таких как ацетилен, бутан и пропан. Время от времени шланг применяется для подключения газового баллона как источника горючего, который для безопасности устанавливается далековато от плиты. Допустимая градация температур, при которой можно использовать изделие – от +70 до -35 градусов Цельсия. Положительные моменты внедрения кислородных шлангов:

Ранее кислородные шланги использовались из-за отсутствия других вариантов

• выдерживают давление до 20 атм.;
• просто устанавливаются;
• не проводят электричество;
• отличаются низкой ценой;
• подходят под разный поперечник труб.

В нынешних квартирах не советуют использовать кислородные шланги для подключения плит, поэтому как, во-1-х, изделия имеют не очень симпатичный темный цвет, во-2-х, их неприемлимо перекрашивать. При попадании масляных смесей поверхность шланга греется и вероятна утрата целостности, которая приведет к утечке газа. Цена варьируется от 70 до 90 руб. за метр.

Резиновый рукав на текстильной базе относится к обычным и дешевым вариантам. Шланг представляет собой резиновое основание, армированное крепкой текстильной нитью. Благодаря доп компонентам, которые добавляют в резиновую смесь, срок службы газового шланга для плиты составляет около 5 лет, что все равно недостаточно для высококачественного изделия.

Другим минусом внедрения считается тот факт, что спустя время может быть возникновение трещинок на поверхности, которые могут стать предпосылкой утечки газа. Изделие отличается маленьким температурным спектром эксплуатации, который составляет всего от -10 до +50 °С. К положительным свойствам можно отнести неприхотливость использования, простоту монтажа, способность отлично гнуться и хорошую электроизоляцию.

Резиновый рукав на текстильной базе относится к обычным и дешевым вариантам

Принципиально!Резиновые шланги для газовой плиты с текстильной оплеткой обязаны иметь желтоватый ярлычек, который отличает их от изделий для воды. Почаще рекомендуются для подключения варочной поверхности к газовому баллону. Спецы рекомендуют подменять шланг каждые 2-3 года.

Другие виды газовых шлангов для газовых плит: размеры, цены

Газовый резиновый шланг в железной оплетке имеет внутреннюю часть, выполненную из полимерных материалов, которая сверху покрывается слоем вулканизированной резины. Снаружи шланги оплетены особенными железными нитями, создающими так именуемый армированный слой.

Главным минусом использования шлангов считается высочайшая способность стали пропускать электричество, также подверженность внутреннего полимерного материала разрушениям, которые можно не увидеть из-за присутствия верхних слоев. Если плита не эксплуатируется, на это время советуют перекрывать газовый шланг, что дозволит прирастить срок его эксплуатации. Стоимость за готовое изделие длиной 60 см стартует от 140 рублей.

Применяя этот тип подключения, дополнительно необходимо монтировать диэлектрические вставки, которые инсталлируются в месте стыка шланга и газовой трубы. Присутствие диэлектрика спасет газовую плиту и сам шланг от воздействия блуждающего тока, который может стать предпосылкой появления пожара.

Газовый резиновый шланг в железной оплетке имеет недочет — это высочайшая способность стали пропускать электричество

Достоинства использования резинового армированного шланга:

• доступная цена;
• простота монтажа;
• эксплуатация в большенном температурном спектре: от -35 до +50 °С;
• богатый выбор длины и поперечника.

Армированный рукав ПВХ считается более нынешним, чем вышеперечисленные варианты благодаря тому, что особенности материала не позволяют изделию проводить электронный ток. К тому же поливинилхлорид разрушается не так просто, как резина. Доп крепкость шлангу обеспечивает наличие 2-ух слоев ПВХ. Снутри рукава находится темный материал, а верхний слой в большинстве случаев отличается желтоватым цветом. Применяется для подводки разных типов газовой консистенции: ацетилена, пропана и бутана.

Газовый шланг ПВХ для газовой плиты рассчитан на рабочее давление до 0,63 Мпа, а температура, при которой вероятна эксплуатация газа, варьируется от -20 до +90 °С, что является значимым преимуществом. Другим положительным моментом использования изделий из ПВХ считается большой разброс размеров, при всем этом наибольшая длина газового шланга для газовой плиты – 5 метров, а малая – 0,4 м. Для производства фитингов применяется покрытыя цинком сталь, а диэлектрические характеристики обеспечиваются благодаря присутствию паронитовой прокладки. Другие достоинства изделия:

• не разрушается при соприкосновении с жаркой плитой;
• доступная цена, стоимость за метр изделия стартует от 170 рублей;
• не подвержен разрушению при попадании жарких капель масла;
• подходит для использования в критериях завышенных нагрузок;
• длительный срок эксплуатации: минимум – 12 лет, максимум – 20 лет.

Газовый шланг ПВХ считается более нынешним, применяется для подводки разных типов газовой консистенции

Что делать, если поперечник газопровода не совпадает с патрубком котла

Время от времени вход на котле с поперечником газопровода может не совпадать. К примеру, газовый патрубок напольного котла «Навьен» исполнен под 1/2?, а труба газопровода — 3/4?. Можно ли подключить аппарат используя сильфонную подводку ДУ-15 1/2?, а не 3/4?? Таковой переход допустим, потому что он местный и не оказывает значимого сопротивления.

Нынешний личный дом, и тем паче квартиру в многоквартирном доме, не может быть себе представить без газового оборудования. Это быть может и плита, и нагревательный котел, и отопительный котел, и другие бытовые приборы.

Подача газа в дом либо квартиру осуществляется по системе трубопроводов, а от нее к каждому отдельному потребителю по средствам гибкой подводки. Эластичная подводка для газа быть может выполнена сразу в нескольких вариантах.

Подключение варочной панели

Перед тем как подключить газовую варочную панель, соответственно, к газовой трубе, нужно осознавать, что сам природный газ – вещество взрывоопасное. Потому чрезвычайно значимо все процессы проводить с учетом особенных требований. Одно из них – полная плотность газопровода в не зависимости от того, из каких материалов он делается. Понятно, что сама газовая сеть, входящая в дом либо квартиру, это железная труба. Другими словами, 2-ое требование – это высокая крепкость газоподающей системы.

Сейчас к вопросу подсоединения. Сейчас обычно для этого используют особые гибкие шланги, которые так и именуются – газовыми. Не путайте их с водопроводными, которые не предназначаются для этих целей. На конце каждого шланга есть прижимающие гайки с внутренней резьбой, снутри которых установлены резиновые либо полимерные прокладки. Они будут обеспечивать плотность соединения. Направьте внимание на то, что закручивать гайки очень нельзя, это может разрушить прокладки, потому данный процесс почаще проводится от руки либо особым ключом, который заходит в комплектацию шланга.

Читать также: Самостоятельная установка газовой плиты на кухне

И одно очень принципиальное предупреждение. Нельзя для подключения варочной панели к газовой трубе использовать прорезиненный гибкий шланг, который крепится к сгонам металлическими хомутами либо проволокой. Если представители газовой либо пожарной службы найдут таковой вариант подключения, то большой штраф для вас обеспечен.

Потому, проводя установка газовой варочной поверхности, нужно учесть конкретно эти не очень сложные моменты. А идеальнее всего передать установку и подключение спецам. Правда, нужно непременно убедится в том, что у избранных вами профессионалов есть допуск, позволяющий работать с газовыми сетями.

Схема подсоединения газовой варочной поверхности при помощи металлопластиковой трубы

И еще несколько нужных советов, дополняющих ответы на вопрос, как правильно подключить газовую панель.

• Главное, как уже было сказано выше, это шланг для соединения. Он должен быть сильфонный, сделанный только из металла. Продается он исключительно в специализированных магазинах, при приобретении непременно просите на него сертификат.
• Сама варочная панель перед установкой осматривается на предмет изъянов.
• После проведенного монтажа шланг поначалу подсоединяется к газовой трубе, а потом уже и к самому оборудованию. Кстати, некие мастера поначалу присоединяют шланг, а потом занимаются монтажом варочной панели.
• После подключения раскрывается газовый кран. Нужно непременно мыльным веществом промазать все соединения и соединения, чтоб быть уверенным, что протечек газа нет. Не используйте для этого открытый огнь. Это запрещено правилами техники безопасности.
• Сейчас нужно проверить, как пылают конфорки устройства. Их включают по одному и зажигают. Они все должны пылать умеренно. Непременно проверьте, как работает регулировка подачи газа на каждую конфорку, другими словами, нужно опробовать их работу в различных режимах подачи газа.
• Если в конструкции варочной панели есть автоподжиг, то нужно подключить аппарат к сети переменного тока напряжением 220 вольт. Потому еще на стадии ремонта кухни и установки кухонного гарнитура нужно позаботиться о проведении провода и установки розетки. Если панель устанавливается в уже эксплуатируемую мебель, тогда вариант один – проложить кабель по плинтусу и установить ниже столешницы на стенке затратную розетку. В этом случае придется делать отверстие в задней стене напольного шкафа на уровне установленной розетки. Через это отверстие и проводить подключение. Направьте внимание, что высота установки розетки определяется длиною питающего провода самой плиты. И очередной момент относительно электроподжига. Спецы советуют для подключения таковой панели не железный шланг в чистом виде, а в пластмассовой оплетке. Это на случай недлинного замыкания.
• В комплектации газовой панели приходят две разновидности жиклеров, которые инсталлируются в конфорки. В одних сквозное отверстие с огромным поперечником, они предназначаются для магистрального газа. Другие с небольшим отверстием, они инсталлируются, если варочная панель подключается к баллону. По дефлоту на заводе устанавливаются первого вида жиклеры. Эти приспособления инсталлируются на резьбу, потому поменять их не неувязка. Кстати, многие изготовители в набор аппарата прилагают особые ключи конкретно для жиклеров.

Читать также: Самостоятельный ремонт индукционных, электронных и газовых плит

Это необходимо знать ценные советы

До приобретения гибкого шланга нужно сверить размерность резьбы на выходе у плиты, ее систематизацию и принадлежность к прямому либо угловому типу. Если выход прямого типа (ориентирован в стенку), нужно получать рукав с угольником на конце.

Газовый шланг нельзя красить — это ускорит его растрескивание. Более симпатичный вид можно сделать при помощи оклейки специальной бумагой либо клеенкой.

А еще категорически запрещено наглухо зашивать газовые коммуникации фальш-панелями из гипсокартона и иными конструкциями – это сделает труднее проведение сервисных работ с отдельными элементами.

Для камуфлирования системы подачи газа используют разборный короб, который по мере надобности просто демонтируется. В данном случае, ко всем конструкционным элементам газовой системы будет неизменный доступ.

Запрещено использовать излишние соединения. Самостоятельное усложнение газовой конструкции, согласно техническому регламенту, может повлечь за собой наложение штрафа либо отключение от газоснабжения

Если для подключения газовой плиты был вызван мастер, нужно проконтролировать правильность выполнения работы: излишний сгон из краника на опуске должен быть выкручен, эластичная подводка впрямую подсоединена только с краном, размещенным на трубе ответвления, а другой ее конец — только с выходом газовой плиты.

Также допускается внедрение переходника. Любые доп установки запрещены.

Подключение газовой плиты спецами

Хотя кое-кто не против подключить плиту своими руками, законным правом на эту деятельность владеют только представители газоснабжающей организации. Стоит такая услуга не так недешево, но зато работу будут делать первоклассные спецы, что важно, потому что работы с газовым оборудованием несут завышенную опасность.

Единственный недочет вызова газовщиков — большой срок ожидания, растягивающийся иногда до недели. Также можно заказать услугу у посторониих мастеров, но в данном случае заказчик воспринимает на себя все вероятные опасности плохого выполнения работы.

Схема подключения плиты

Упрощенно выражаясь, схема подключения такая: через квартиру проходит газовый стояк с отходящим от него ответвлением с краником на конце, которое подсоединяется конкретно к плите либо колонке. Ответвление именуется опуском. Как уже сказано, опуск оканчивается краником (поперечник 1/2?). В краник ввинчен резинотканевый рукав, по которому газ поступает к плите.

В домах старенькой постройки плита быть может поставлена на жесткую железную трубу. Но такая схема неудобна тем, что плиту в данном случае нельзя передвигать. Потому в этом случае разглядим только подключение через гибкий шланг.

В старенькых домах на опусках обычно вмонтирован лепестковый краник. При подключении его рекомендуется поменять на шаровый. Можно приостановить выбор как на кранике российского производства (стоимость в границах 5-7 баксов), так и на ввезенном (примерно 10 баксов).

Шланг допустимо устанавливать только специально созданный для газа. Нельзя ставить самодельные шланги либо созданные для водопровода. По соотношению стоимость/качество хорошим вариантом можно считать резинотканевое изделие либо же сильфонное (но, его стоимость приблизительно в два раза выше — приблизительно 20 баксов заместо 10 у резинотканевого).

Таким образом, примерна цена работ и материалов составит в баксовом эквиваленте:

• замена плиты ($5-$20);
• замена краника на опуске ($5-$10);
• кран ($5);
• шланг ($5).

Общая сумма издержек составит от 20 до 40 баксов.

Аннотация по самостоятельному подключению

Оплата услуг газовщика за выполнение монтажных работ не очень высока, но многие домашние мастера предпочитают все делать без помощи других. Это посильное занятие, требующее покупки девайсов и теоретических познаний.

А еще для подключения пригодится приготовить последующие инструменты и приобрести материалы:

• ключи: газовый № 1, разводной 22-24;
• отвертка для затягивания хомута, если требуется;
• уплотнители (нить локтайт 55, лен, ФУМ – лента);
• прокладка ?;
• газовый рукав;
• шаровой кран 1/2?;
• кисточка и мыльный раствор, которые потребуются для контроля выполнения работ.

Также понадобится ветошь и пластмассовая пробка. Тряпка будет употребляться в качестве временного перекрытия от утечки газа. Зауженный край пробки необходимо подогнать под отверстие подающей трубы. Если в процессе извлечения, самодельная деталь застрянет, при помощи штопора ее просто можно удалить.

Шаг #1: Демонтаж старенькой плиты

Перекрытие крана на опуске — первоочередная задачка для обеспечения безопасности выполняемых работ. Дальше, нужно открутить контргайку, расположенную на отводе и снять муфту. Если у старенькой плиты муфта и контргайка были ранее покрашены — это существенно усложнит процесс их демонтажа.

Время от времени выполнить эту функцию не удается, тогда будет нужно обрезать подводку болгаркой.

Демонтаж газовой плиты делается после отсоединения от трубы-проводника газовой магистрали. Возникшие трудности с откручиванием контргайки на железной трубе решаются обрезкой подводки

В процессе выкручивания сгона, размещенного в кране опуска, ключом нужно придерживать сам краник. Его не придется снимать, если не планируется замена крана. Когда с установкой плиты планируют повременить, дополнительно устанавливается затычка на опуске.

Шаг #2: Выполнение подмены крана

Бывают ситуации, когда стенка размещена в предельной близости от крана и нет способности его демонтировать. В таком случае нужно отогнуть крепление и установить меж стенкой и трубопроводом клин. Но это делают так, чтоб была возможность далее делать работу.

Нужно приготовить кусочек ветоши, достаточный для полного перекрытия трубы после демонтажа старенького крана. Последующим будет его срывание без полного раскручивания. Также будет нужно заготовить избранный вид уплотнителя. Не следует забывать в процессе работы кропотливо проветривать помещение для устранения паров газа.

После выкручивания краника выход из трубы плотно фиксируется пальцем, а потом влажной ветошью. Главные деяния ориентированы на наибольшее устранение выхода газа из трубы. При всем этом резьба на ответвлении не должна быть закрытой, т. к. она будет покрываться избранным уплотнителем.

Перед намоткой уплотнителя, резьба на опуске подлежит кропотливой чистке. Дальше, осуществляется конкретно ее обмотка. Этот процесс обеспечивает надежную и герметичную фиксацию нового краника, который после плотно закручивается. Последнее действие — установка ранее снятой ручки на кран.

При помощи мыльной пены делается контроль плотности подсоединения краника и газовой трубы. Если работа была выполнена корректно, установку газового шланга можно продолжать

Если газовая техника в первый раз подключается к магистрали, будет нужно непременно вызвать мастера-газовщика. В его присутствии делается контрольная проверка оборудования на предмет утечки газа при открытом вентиле. В том случае, если работник газовой службы не нашел нарушений, он должен внести в реестр установленную марку плиты.

Шаг #3: Подсоединение гибкого шланга к плите

При помощи уплотнителя обматывается внешняя резьба штуцера шланга. После чего, его нужно вкрутить в краник на трубе ответвления. Присоединение гибкого шланга к коллектору проводится на финальном шаге.

Дальше непременно шаг тестового открывания краника на опуске на предмет утечки газа. Используя мыльную пену, кисточкой обрабатываются стыковочные места. Если при открытии газового крана происходит вспенивание, работа должна быть переделана.

Нужно сверить резьбу, расположенную на коллекторе плиты. Достаточно нередко она составляет 3/8?. В данном случае будет нужно установить переходник на 1/2?, с уплотнителем

Когда работа по подмене газового шланга делается в личном доме, где применяется баллонный газ, будет нужно доп замена сопла на наименьший поперечник. Если этого не сделать, горелки будут выпускать очень много копоти, которая любит оседать на мебели и посуде в кухне.

Как подобрать подводку

При самостоятельном выборе подводки сильфонного типа для хоть какого газового оборудования нужно учесть:

• вид шланга;
• технические характеристики подводки;
• изготовителя оборудования.

Разновидности сильфонных подводок

Для подключения газа употребляются:

• железные сильфонные шланги;
• железные шланги с ПВХ покрытием.

Разновидности газовых шлангов

Принципных различий меж видами по техническим данным нет. Шланги с полимерной защитой отличаются большей плотностью и поболее долгим периодом использования (до 30 лет).

Подбор технических характеристик

Эластичная труба для газа подбирается зависимо от последующих характеристик:

• рабочая температура. Большая часть газовых шлангов из сильфона способны работать при температурах от -55°С до +250°С;
• давление снутри газопровода. Сильфонные гибкие шланги способны выдерживать внутреннее давление до 6 атмосфер, что позволяет подобрать устройство для подключения хоть какого вида газового оборудования;

По действующим нормативным документам в сетях газоснабжения давление не быть может более 0,03 атмосфер.

• длина шланга;
• метод соединения. Шланги могут быть оборудованы парами штуцер-гайка либо гайка-гайка. Штуцер оборудован наружной резьбой, а гайка – внутренней. Обычно, с помощью штуцера происходит подключение подводки к газовому оборудованию, а с помощью гайки – к газоподводящим трубам.

Методы соединения газовой подводки

размер резьбы. Выпускаются шланги с резьбой 15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма). Если размер резьбы на подводке не будет соответствовать аналогичному параметру на подключаемом оборудовании, то придется устанавливать доп переходник, содействующий понижению уровня плотности системы газоснабжения.

Пользующиеся популярностью изготовители

Чтоб подводка для газа прослужила долгий период, принципиально правильно подобрать изготовителя оборудования, гарантирующего качество выпускаемой продукции. Большей известностью пользуются:. итальянская компания EMIFLEXp.a

Продукция изготовителя сертифицирована Ростестом и одобрена Гостехнадзором. Газовые шланги можно использовать для транспортировки сжиженного и природного газа при условии температуры в спектре –

итальянская компания EMIFLEXp.a. Продукция изготовителя сертифицирована Ростестом и одобрена Гостехнадзором. Газовые шланги можно использовать для транспортировки сжиженного и природного газа при условии температуры в спектре –

°С – +100°С и давлении до 7 атмосфер;

китайская компания Tuboflex так же практикуется на выпуске высококачественных подводок, отличающихся наименьшей ценой по сопоставлению с итальянскими аналогами. Шланги сертифицированы;

Шланг от компании EMIFLEX

• G-BEKA (Турция). Газовые подводки отличаются низкой ценой, огромным припасом прочности и возможностью использования при хоть какой температуре до +250°С. Рабочее давление – до 6 атмосфер;
• OSCAR-M (Китай). Дешевая продукция с достойным качеством, которая быть может применена в бытовых целях.

Какой длины бывают газовые шланги

Резиновые с внешним слоем из текстильной оплётки, отличаются эластичностью, мягкостью, способностью не пропускать электричество. Это очень гибкий элемент, применяемый при подключении газовой плиты к системе.

Сильфонные, их отличительная черта – наличие гофрированной оболочки, защищающей шланг от наружных повреждений.

Резиновые с внешней железной оплёткой – подобные изделия употребляются в системе водоснабжения при устройстве водопровода, внутренняя часть имеет слой полимерного покрытия.

Какой должен быть шланг для вашей газовой плиты, точно может сказать только специалист-газовщик. Он же даст подсказку, как правильно подсоединить его к оборудованию.

Кислородный

Какой газовый шланг приобрести для плиты в квартире лучше – вопрос, не имеющий конкретного ответа. Ранее это были кислородные шланги: дешёвые, крепкие, выдерживающие давление до 20 атм.

На нынешнем оборудовании они встречаются очень изредка. Длина шланга для газовой плиты определяет его стоимость. В Москве метр шланга для подключения оборудования приблизительно стоит 60 руб. Кислородный шланг – это временный метод подключения, к примеру, баллона на пригородной даче.

Такая подводка может применяться к оборудованию, применяемому для изготовления еды. Но при покупке продукта нужно, чтоб поперечник изделия был больше 16 мм. К плюсам этого экземпляра относятся:

• низкая цена;
• задерживает электронный ток;
• просто устанавливать.

При эксплуатации нужно обеспечить защиту поверхности гибкого изделия, которое контактирует с кислородом, от жира. По другому вероятен перегрев шланга.

Резинотканевый

Подводка к газовой плите газа резинотканевым изделием является более лёгким и дешевым методом. Это мягенький шланг из резины, армированный прочной нитью из ткани.

Применяемая для производства детали резина дополняется эластичными элементами, что наращивает крепкость изделия. Плюсы продукции:

• доступная цена;
• обычной установка;
• очень отменная упругость;
• задерживает электричество;
• широкий размерный ряд по поперечникам и длинам.

Недочеты:

• от долговременной эксплуатации появляются трещинкы, что равномерно приводит к утечке газа;
• просто нанести механические повреждения;
• низкая стойкость к перепадам температурного режима.

Этот вид подводки имеет низкую стойкость. Даже наличие диэлектрических черт не помогает препятствовать естественному износу резины. Резиновые шланги разрешается подключать только к баллонам, причём замену деталей необходимо создавать через два года эксплуатации, чтоб предупредить противные последствия. Каким бы шлангом вы ни присоединяли газовую плиту, следует обеспечить безопасность подключения.

Эта одна из видов изделия из резины. На внешней стороне имеет сплетение железными нитями. Внутренний слой из ПВХ, его просто можно разрушить. А наличие железного элемента делает изделие проводником электронного тока.

Подсоединять шланги следует с применением доп деталей – вставок-диэлектриков, размещая их на газовой плите до подводки. Это дозволит по мере надобности стремительно и правильно поменять шланг.

Достоинства продукции:

• низкая цена;
• выдерживают огромные положительные температуры до ( 50°С);
• просто устанавливать и эксплуатировать.

Недочеты: низкая надёжность внутренних поверхностей и нехорошая электроизоляция.

Армированный из ПВХ

Шланг из резины, армированный ПВХ – это более современное изделие, для производства которого применяется материал, не проводящий электронный ток. Его стойкость существенно выше, чем у резины. Крепкость шланга наращивают два слоя ПВХ. Внутренняя часть шланга чёрного цвета, а верхняя имеет жёлтую расцветку.

Рассчитан таковой элемент на давление при рабочем состоянии системы до 0,63 Мпа, а температура окружающего воздуха может колебаться от -20°С до 90°С. Для подводки газа к оборудованию берутся шланги длиной от 0,4 м до наибольшей, равной 5 м. Подсоединение гибкого шланга к газовой плите производится с установкой фитингов, сделанных из покрытой цинком стали, а диэлектрические свойства обеспечивает паронитовая прокладка. К остальным преимуществам изделия относятся:

• не разрушается от соприкосновения с жарким оборудованием;
• применимая цена за один метр;
• подходит для эксплуатации при больших нагрузках;
• срок использования добивается 20 лет.

Какой шланг лучше устанавливать для газовой плиты в вашей квартире, решаете вы сами, но стоит за ранее проконсультироваться у спеца.

Сильфонный

Какой газовый шланг лучше выбирать для подсоединения плиты в квартире? Ответ конкретный – сильфонный. Это удачный и неопасный элемент для обеспечения оборудования газом. По конструкции это герметичная труба из нержавейки, снутри поверхность из ПВХ. Для роста прочности употребляется гофра, имеющая вид колечек либо винта.

Огромное давление в ней помогает выдерживать включение в материал проволоки. Концы изделия оканчиваются штуцерами с прокладками. Через них подключают шланг сразу к газовой плите. Такие изделия просто меняются в размерах. Много раз сгибаясь, растягиваясь, они удлиняются, но сохраняют начальные свойства.

Если вы подсоединены к системе газоснабжения, а при подключении плиты брали гофрированный шланг, каким является сильфонный, его не стоит растягивать более 50% от исходной длины, по другому уменьшится жёсткость.

Существует и улучшенный вариант изделий, оснащённых клапаном, защищающим от перегрева, он отключает подачу газа при критичном значении температуры. Гофрошланги покрашены ярко-жёлтым цветом.

Плюсы использования шлангов:

• отменная безопасность;
• высочайшая надёжность;
• упругость при плотной структуре;
• способны выдерживать рабочие температуры в границах -50°С – 250°С;
• устойчивы к увеличению давления до 6 атм.;
• могут наращивать длину вдвое;
• срок обычной работы до 30 лет;
• совместимы со всеми типами оборудования.

Предлагаем ознакомиться Зеркальные панели на стенку на самоклеющейся базе

Спецы считают этот тип шлангов более точно подходящим европейским эталонам. Но значимый недочет изделий – высочайшая цена, практически в 5 раз выше аналогов. Их подключают нередко в критериях повторяющихся конфигурации температуры, на открытых площадях.

Длина гибкого шланга для газовой плиты рассчитывается согласно советам, разработанным для эксплуатации жилища. В них указывается, что наибольшая длина шлангов для подключения оборудования выбирается зависимо от места размещения отключающего подачу газа крана. Он ставится на горизонтальном участке газопроводной системы. Боковое расстояние от оборудования должно составлять более 200 мм. При разводке вверху кран размещается от пола на высоте 1,5 м.

Шланг на газовую плиту должен:

• иметь доступ для обслуживания;
• не перегибаться и не растягиваться;
• не прокладываться в местах с завышенной влажностью;
• не соприкасаться с нагретыми металлическими деталями.

Сотрудники Службы газового сервиса подскажут для вас, какой длины бывают газовые шланги для подключения вашего устройства, предложат выбрать сбалансированный вариант. Обычно допустимая длина изделия для подключения оборудования составляет менее трёх метров.

Размер шланга выбирается с учётом, где будут установлены панель для варки, духовка. Правильно подобранная длина шланга для газовой плиты обеспечит для вас комфортабельную эксплуатацию оборудования и не будет мешать проведению уборки помещения.

Обвязка газового котла в системе отопления

После того как выполнен установка стенного газового котла и отопительный устройство расположен на стенке, сперва нужно подключить его к системе отопления. Зависимо от того, какая модель установлена одноконтурная либо двухконтурная, есть разные схемы обвязки. Мы разглядим процесс подключения на примере стенного двухконтурного газового котла.

Фото 1: Схема подключения стенного двухконтурного газового котла

Как понятно, двухконтурный котел, кроме отопления способен создавать жаркую воду для хозяйственных нужд. Конструктивно это реализуется установкой 1-го битермического либо 2-ух раздельных теплообменников. Двухконтурный котел производит не сильно много жаркой воды, но ее полностью хватит на 1-2 точки раздачи (к примеру, кухонный кран и душ).

Нынешний подвесной газовый котел очень малогабаритен и уже содержит в себе главные элементы, нужные для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах маленьких личных пригородных домов этого более чем достаточно, но в случае необходимости можно установить доп расширительный бак либо очередной насос.

В нижней части хоть какого подвесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и оборотная полосы системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно размещен в середине и окрашен в желтоватый цвет. Все другие полосы могут размещаться в случайном порядке, зависимо от модели газового котла. Потому до обвязки требуются узнать предназначение каждой из них в аннотации по эксплуатации.

Фото 2: Схема обвязки стенного двухконтурного газового котла

Обвязка стенного газового котла производится полипропиленовыми либо металлическими трубами. Сечение труб отопления, обычно больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой полосы инсталлируются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения плотности, все подключения нужно делать при помощи сантехнической ФУМ-ленты либо льна.

В оборотной полосы отопления и в полосы подачи ГВС нужно установить фильтры грубой чистки. Для удобства их промывки и чистки они также отсекаются запорной арматурой. Часто, для того чтоб прирастить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тоненькой чистки.

Как хорошо подобрать газовый шланг

Получать такие устройства нужно исключительно в особых магазинах, которые имеют сертификаты на каждое изделие.

Оплетка газового шланга обязана иметь желтоватую отметку. Она ставится лишь на газовый шланг, на водопроводном ставится сине–красноватая линия.

Все шланги выпускаются различных размеров, чтоб их можно было подключать в самых различных критериях. Самым всераспространенным спектром считается один–два метра. Обычно делается крепежная резьба с размерами – 1/2?–3/4?.

Торцы могут быть снабжены 2-мя гайками. Так именуемые гайка-гайка, время от времени гайка со штуцером. Этот шланг получил заглавие «гайка-штуцер». Матерью именуют гайку с внутренней резьбой, штуцер с внешней резьбой зовется отцом.

Подключение газового баллона к плите как подключить газовый баллон к плите

Не каждый дозволит себе строительство пригородного дома со всеми удобствами. Некая часть населения наслаждается маленькими участками с древесными домиками, куда они приезжают на выходные. Газовую трубу тянуть к дому нет смысла, ну и недешево, а вот подключение газового баллона к плите будет как нельзя кстати. И стоит это дешево, и сделать можно без помощи других.

А вы понимаете, что необходимо сделать, чтоб правильно подключить баллон к плите? Если нет, то прочтя эту статью до конца, для вас не составит труда провести подключение без помощи других.

Что пригодится для подключения

• Газовая плита. Она должна быть не совершенно старенькой. Непременно проверьте целостность соединений и конфорок.
• Газовый редуктор (30 mbar). Спецы считают самыми надёжными редукторы с резьбовыми соединениями и латунными гайками.
• Газовый шланг. Он должен быть на 1,5 метра длиннее. К примеру, если от места установки плиты до баллона 5 метров, то для вас пригодиться 6,5 м, это нужно чтоб шланг подключался не в натянутом состоянии, так он может резвее растрескаться.

• Штуцеры и хомуты для соединений. Это пригодиться, если вы решили использовать старенькую плиту, с новыми моделями уже в комплекте предусмотрены такие переходники.
• Инструмент – непременно омеднённый либо латунированный. Правила безопасности предугадывают работу с газовыми соединениями только такими ключами, они не дают искру при случайных срывах.
• В качестве доп герметизирующего материала пригодиться лен либо фум-лента.
• Мыльный раствор.

Шланг для соединения необходимо использовать особый газовый. При покупке в магазине растолкуйте это торговцу. Ни при каких обстоятельствах нельзя использовать старенькый шланг, который лежал у вас в подвале, даже при неплохом наружном виде в нём могут быть внутренние трещинкы и последствия будут плачевными.

Порядок проведения работ

Будем исходить из того, что плита на кухне уже установлена. Газовый баллон необходимо расположить в другом помещении либо на отдалении от плиты более чем на 5 метров. Место для баллона должно быть незапятнанным и приготовленным. Соорудите особое крепление из древесных реек.

Соединение с плитой

Сначала необходимо подсоединить шланг к плите. Это совсем неопасная работа. Накручиваем его на шланг плиты, затягиваем хомутом и, накрутив на входной штуцер плиты фум-ленту, заворачиваем его до упора.

Подсоединение к баллону

На баллон сначала необходимо установить редуктор. Он закручивается на особый переходник с сопутствующей накруткой фум-ленты.

Весь процесс подключения должен проходить при кропотливом осмотре каждой детали:

1. На редукторе, и баллоне не должно быть загрязнений, в особенности на месте резьбовых соединений.
2. Особенного внимания заслуживает шланг. Кроме соответственной длины, на нём не должно быть трещинок и сужений, и не допускайте его перекручивания. Также лучше его поменять по истечении срока годности.
3. На хомутах во время эксплуатации не должно быть ржавчины, это может привести к их разрыву. При возникновении коррозии лучше сразу поменять их либо приобрести спец с противокоррозийной обработкой.

Как правильно подключить газовую варочную панель своими руками

Чтоб подсоединить варочную панель к газовой магистрали, будет нужно газовый ключ, отвертка, плоскогубцы, шланг и ФУМ-лента.

Длина газового шланга не должна превосходить 3 м, соединение кусков отвода не допускается. Он быть может с текстильной либо железной оплеткой.

Большой известностью пользуются сильфонные отводы, отличающиеся износостойкостью и долгим сроком эксплуатации. Резиновые рукав получают в случае последней необходимости. При покупке газового шланга непременно инспектируйте наличие сертификата.

Один конец отвода подсоединяют к магистральной трубе. Другой — к сантехническому уголку варочной поверхности.

Его плотно прикручивают при помощи гайки и герметизируют ФУМ-лентой либо используют лен и пасту для газа. Подмотку накручивают по часовой стрелке. Гайки гибких шлангов должны содержать уплотняющие кольца. Их насаживают руками, после этого затягивают газовым ключом.

Справка. Спецы советуют подсоединять сильфонный шланг не впрямую к газовым вентилям, а через сантехнический сгон и штуцер.

Если требуется присоединить сразу варочную панель и духовку, используют две подводки. Эти деяния согласуют с газовой службой. Спецы этой организации делают разводку газовой трубы.

После присоединения шланга инспектируют плотность соединений. Их промазывают мыльным веществом. Откручивают вентиль и пускают газ. Если пены нет, то все изготовлено правильно. Если на соединениях появились мыльные пузырьки, то газ перекрывают. В проблемном месте подкручивают гайку. И инспектируют плотность опять. Процесс продолжают до того времени, пока не закончит создаваться пена.

После чего подключение должен проверить работник газовой службы. Он составляет заключение с указанием даты посещения, марки и серийного номера газового оборудования, типа подводки. До его прихода начинать эксплуатацию варочной панели не советуют.

Потом попеременно включают все горелки устройства, инспектируют работу с различными режимами регулировки. Для розжига используют спички. Ни в каком из режимов огнь не должен угасать. Если при смене режима интенсивность подачи газа не изменяется, обращаются в сервисный центр. Это гласит о вероятном браке продукта. После проверки конфорок устанавливают решетку для посуды и начинают использовать устройство.

Как подключить варочную панель к газовому баллону

Газовый баллон устанавливают на удалении в 0,5 м от варочной панели и 1 м от отопительных устройств. Для нормализации горения его подключают к устройству через редуктор. Давление на выходе и пропускную способность подбирают под характеристики каждой модели.

Газовый баллон соединяют с плитой при помощи гибких резиновых шлангов для горючих углеводородов. Подключение делают через штуцер с укреплением винтообразным хомутом. Таковой же штуцер устанавливают на патрубке панели, обжимая его хомутом.

Длина гибкого шланга должна быть менее 150 см. Также для присоединения используют железный сильфонный шланг. При подключении нескольких баллонов используют соединительную рампу.

Этапы подключения варочной панели к баллону те же, что и при подключении к газовой магистрали. Отличие заключается в доработке устройства, обеспечивающее более действенный процесс горения.

Обычно в комплекте с бытовым устройством идет два типа жиклеров. Одни созданы для магистрального газа, у них больший поперечник отверстия. Другие — для присоединения к баллону. По дефлоту в панели устанавливают жиклеры для газопровода. По мере надобности их меняют при помощи ключей, идущих в комплекте.

Замену создают 2-мя методами зависимо от конструкции плиты. Для этого снимают корпус горелки и глядят вовнутрь посадочной гильзы. Если на деньке виден жиклер (шестигранная головка с отверстием), то его выворачивают торцевым ключом на 7 либо 8 мм. На его место вкручивают новый.

Когда снутри виден конус с отверстием, снимают верхнюю панель плиты. Для этого откручивают болты со всех боков. Жиклер в данном случае не выворачивается — он запрессован на сальниковых уплотнениях. Чтоб достать его с посадочного штуцера, разжимают усы обжимной муфты. Потом сдвигают сопло вниз вкупе с подводящей трубкой. Жиклер вынимают, а на его место устанавливают новый.

После доработки панель устанавливают на место, сглаживают, закрепляют и присоединяют шланг. На вентиль баллона накручивают и затягивают гайку редуктора. Если используют гибкий шланг, его надевают на штуцер и обжимают хомутом. Если для соединения используют сильфонную трубку, то штуцер выворачивают из корпуса редуктора и вкручивают в него резьбовой переходник нужного размера.

После сбора всей конструкции соединения инспектируют на плотность при помощи мыльного раствора. Для этого вентиль на баллоне открывают, регулятором редуктора устанавливают необходимое давление. Если пены нет, все изготовлено правильно.

Потом поочередно разжигают все конфорки и инспектируют их способность к работе. Если они коптят, то на редукторе уменьшают давление. После подключения приглашают работника газовой службы, чтоб он зарегистрировал новое оборудование.

Как подключить варочную газовую панель с электроподжигом

Варочные панели с электроподжигом должны подключаться к газовой магистрали либо баллону хоть каким шлангом, не считая тех, которые имеют оплетку из металла. В случае недлинного замыкания они вызовут воспламенение и взрыв газа.

Для подключения устройства к электросети предугадывают наличие гидрозащищенной розетки, обеспечивающей бесперебойное электропитание. Она должна соответствовать вилке по типу разъема. Розетку располагают неподалеку от панели, высота установки — не выше 90 см. При всем этом она не должна находиться на этом же уровне с варочной панелью.

Принципиально! Включение через тройник либо переноску не допускается.

Чтоб подключить устройство мощью до 3,5 кВт, нужны розетка на 16 А с заземлением и трехжильный кабель ВВГ-П 2,5 мм. Для более массивного устройства будет нужно розетка на 40 А и кабель 3,5 мм. Специально для газового оборудования в электронном щитке устанавливают УЗО либо дифавтомат.

Для подключения варочной панели к электросети воспользуйтесь услугами электрика.

Источник: vsamodelino.ru
