Принципиальная Электрическая Схема Электроплиты

Можно, воспользовавшись 2-мя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая — его изоляцию. В то время, как ступенчатые переключатели регулируют температуру средством включения определенных спиралей конфорки сочитая поочередно и параллельное включение спиралей.

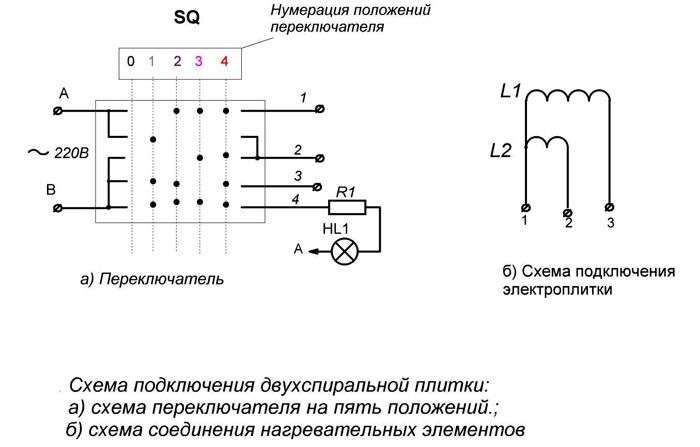

Это поле выходит за границы катушки, в том числе выше поверхности плиты. Рекомендуемые записи. Индукционная печь позволяет сберегать много места, но не стоит располагать ее поближе 50 см от холодильника, микроволновки и других электроприборов. Как подключить конфорку с 3 контактами (плита Мечта и т.п.)

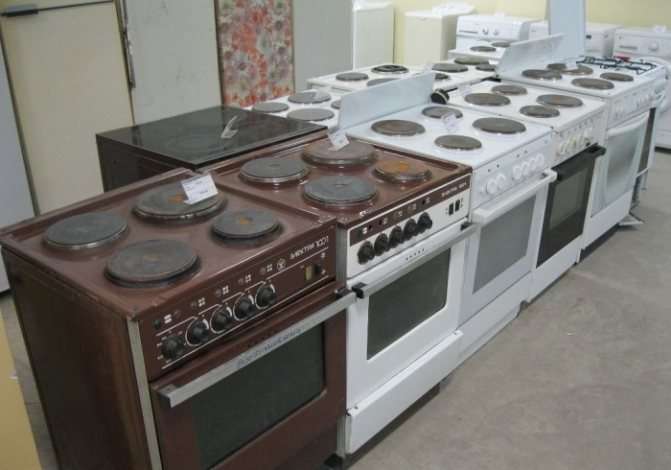

Представлены плиты русского и завезенные из других стран производства, которые не изменяются годами.

На данный момент Сидоров перемещается вкупе с антициклоном к Уральским горам. Итак, район поиска сужен до минимума.

Ребята вправду знают свою работу, перед вами обзвонила кучу объявлений, сейчас буду знать куда обращаться Галина Спасибо! Обоюдное воздействие магнитных полей, электрического излучения и высочайшей температуры быть может непрогнозируемым.

В каждой модели индукционной печи есть интегрированный таймер.

Татьяна Работают для людей! При помощи этой схемы подключения конфорок электрической плиты вы просто сделайте все работы без помощи других.

Ремонт электропечки

Устройство и комплектация

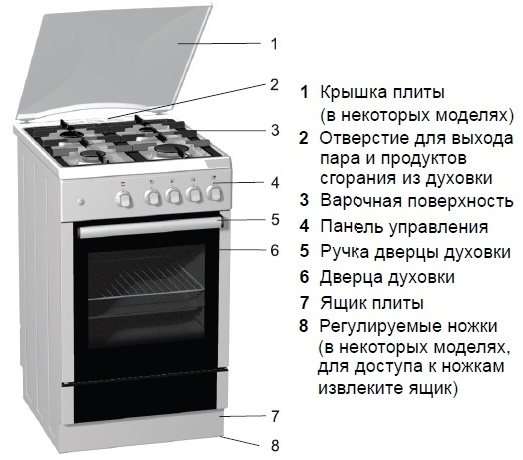

Внешний облик и устройство бытовой электрической плиты сложились уже издавна, хотя ведущие изготовители стремятся оснастить свои модели различными новаторствами. Обычный агрегат представляет собой комбинацию 3-х отделений:

• варочную поверхность с конфорками различной мощи;
• достаточно емкий духовой шкаф;
• нижний выдвижной либо оборудованный передней дверкой ящик для хранения посуды и принадлежностей.

Устройство газовой плиты

Принцип деяния электроплиты основан на возможности проводников греться с выделением огромного количества энергии при прохождении по ним электронного тока. Стандартные приборы, модифицирующие электроэнергию в тепло, именуют термоэлектрическими нагревателями либо сокращенно — ТЭНами. Для удобства изготовления еды они употребляются вместе с регуляторами мощи и индикаторами состояния. Это упрощает выбор нужного режима на хоть какой конфорке либо в духовке.

Совет! При наличии сенсора температуры духовки вы стремительно освоитесь с тонкостями изготовления в ней разных блюд.

ТЭН для электронных плит Мечта

Дальше пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электрической плиты Мечта – без приреканий, и медлительно но непоколебимо следуя по приятной схеме, подобрался к переключателю мощи ПМ-16-5-01.

То, что через него не проходил ноль, я сообразил сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступного переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и найти с наскока неисправность духовки электрической плиты Мечта, мне не удалось отыскать схему подключения данной волшебство техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощи. Что касаемо схемы электрической плиты Мечта, вопрос был решён последующим образом. Хоть и зрительная, а основное до меня никем не нарушенная схема у меня была, но сделав запрос на завод производитель, к собственному удивлению, я достаточно стремительно получил ответ, а следом и монтажную схему электроплиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я сделал повторную атаку на ремонт электронной духовки волшебство плиты Мечта.

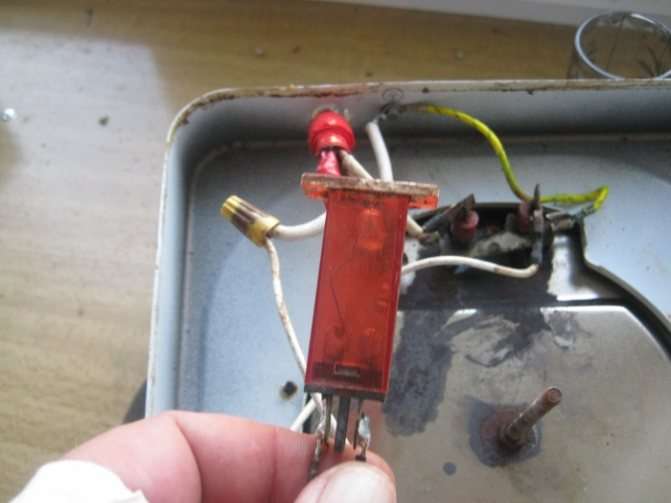

Мои начальные догадки подтвердились, неисправность пряталась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластинки имели каленый вид от перегрева. Вердикт – переключатель мощи режимов духового шкафа Мечта, под замену.

Но, так как в нашем городке, таких переключателей в наличии не нашлось, только под заказ, по требованию владельцев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, средством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к радости их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощи ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластинку, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, за ранее вытащив удерживающую его контактную перемычку (обозначено на фото стрелкой), его может быть подогнуть.

При всем этом, беря во внимание температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше примыкающих рабочих контактов. Перед установкой переключателя на электроплиту Мечта, удостоверьтесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в других режимах имеется видимый разрыв.

Гарантию на таковой ремонт электрической плиты Мечта дать трудно, но до прихода нового переключателя мощи, она точно выдержит.

В окончании собственного описания по ремонту электроплиты, выложу все схемы, что удалось отыскать в сети и те что прислал завод производитель (кстати, в моём случае фактический установка отличался от фабричный схемы).

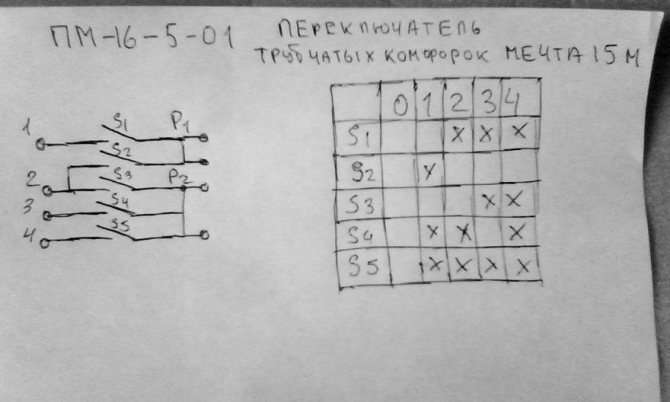

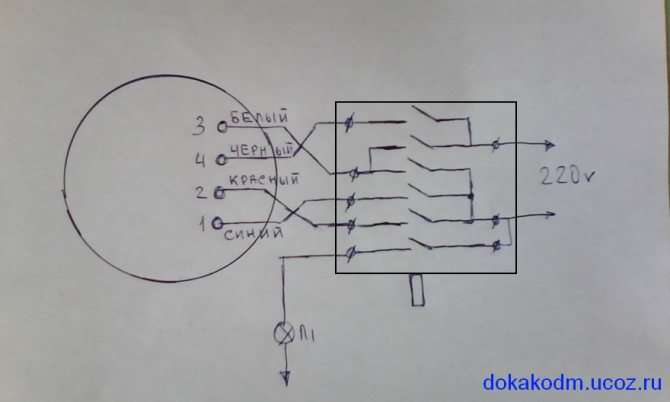

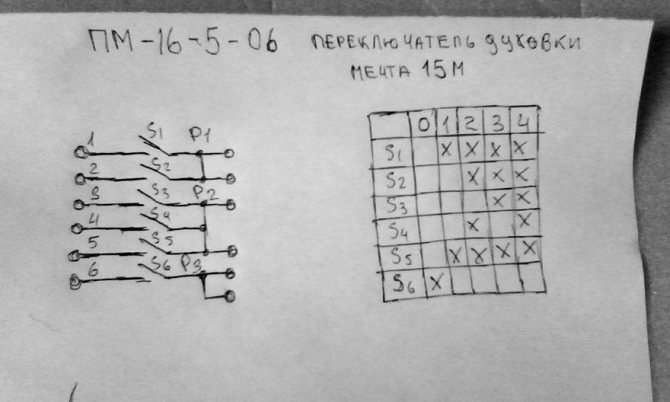

Схема контактных групп переключателя мощи ПМ-16-5-01

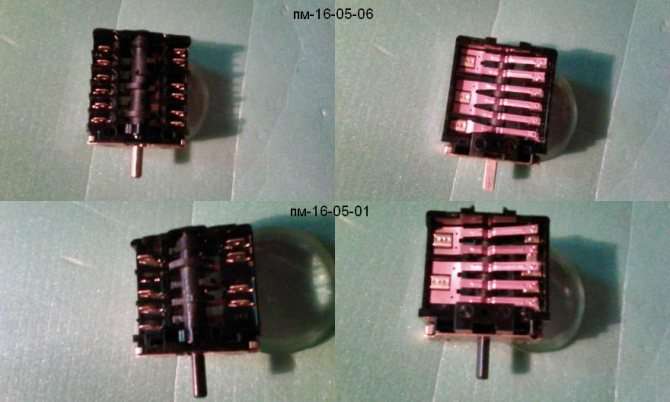

Так смотрится конкретно сам переключатель духовки (ну и конфорок) электрической плиты Мечта:

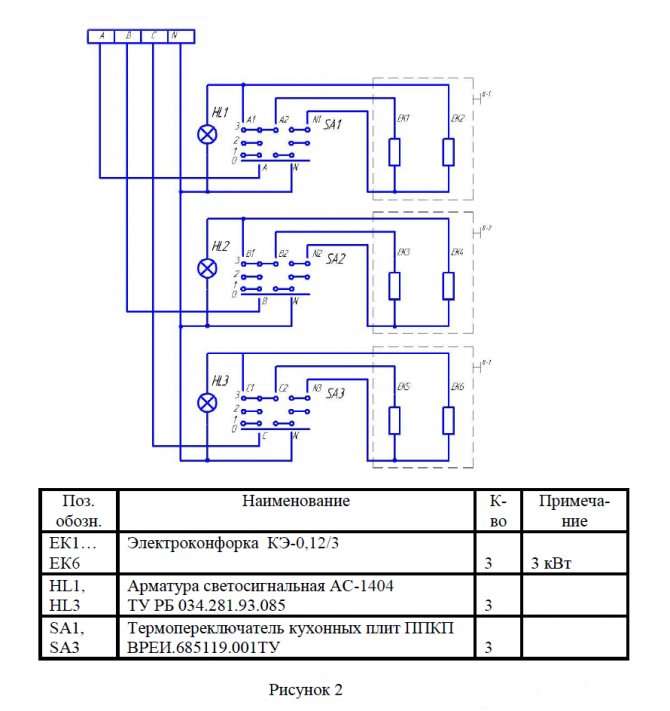

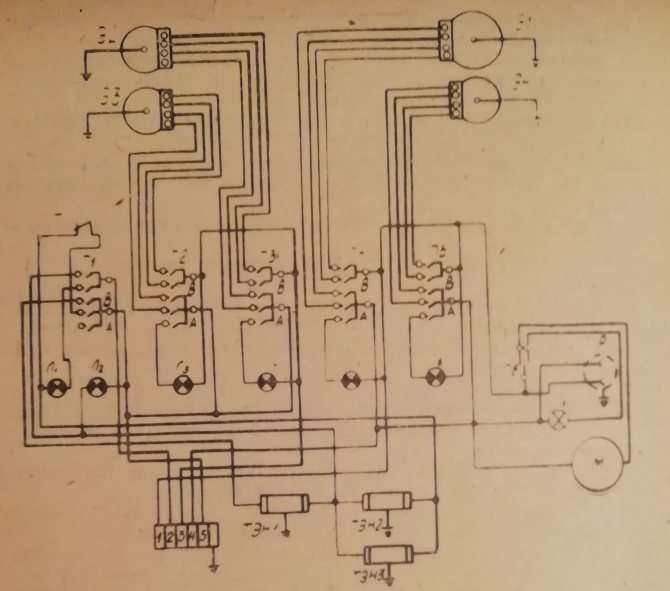

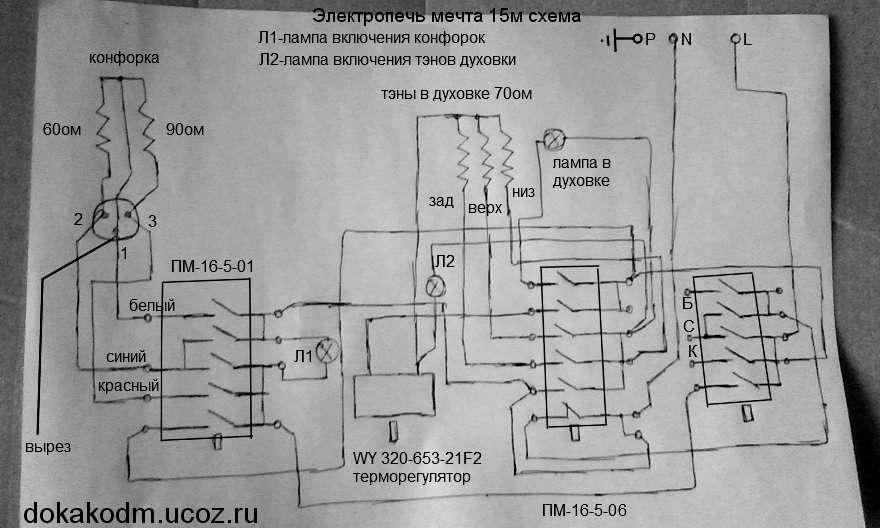

Электронная схема электрической плиты с духовкой Мечта (хоть и 2-ух конфорочная, но расключение проводов переключателя духовки совпадает.

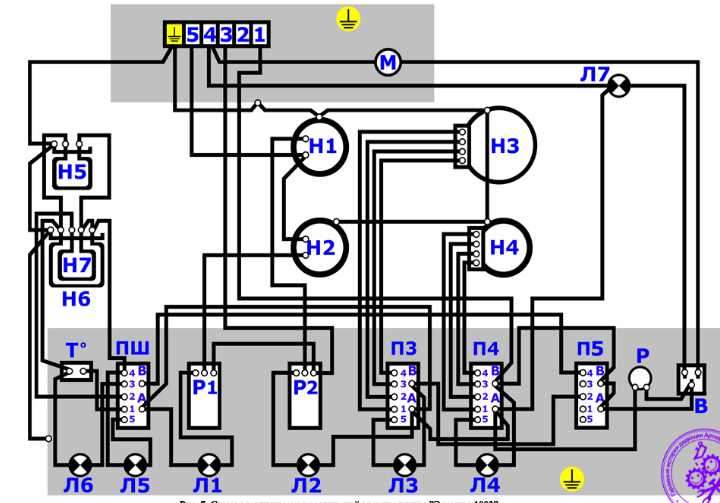

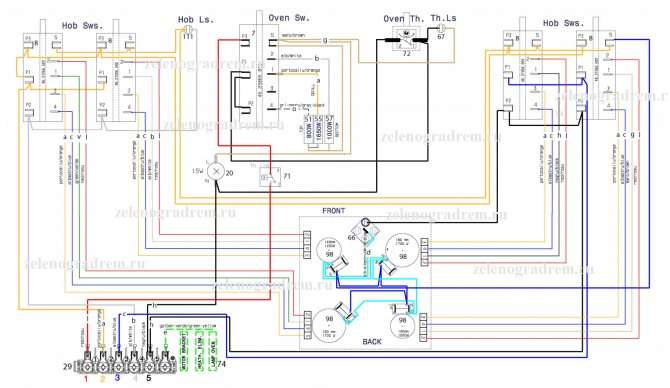

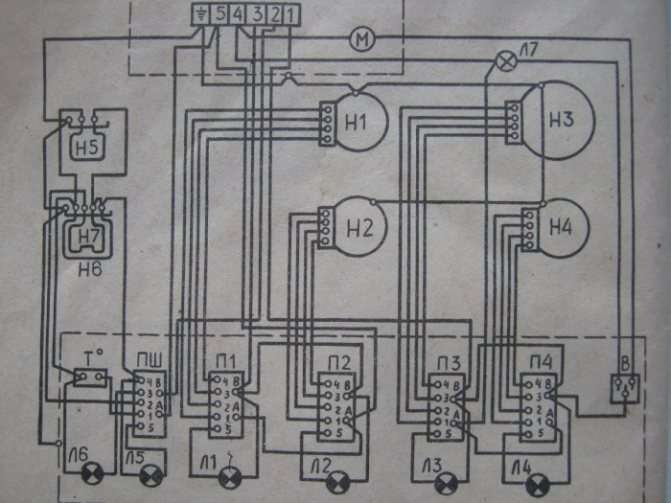

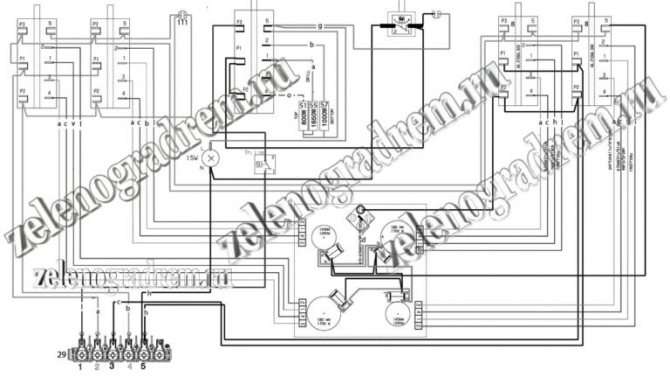

Монтажная схема электронных соединений электроплиты Мечта 8

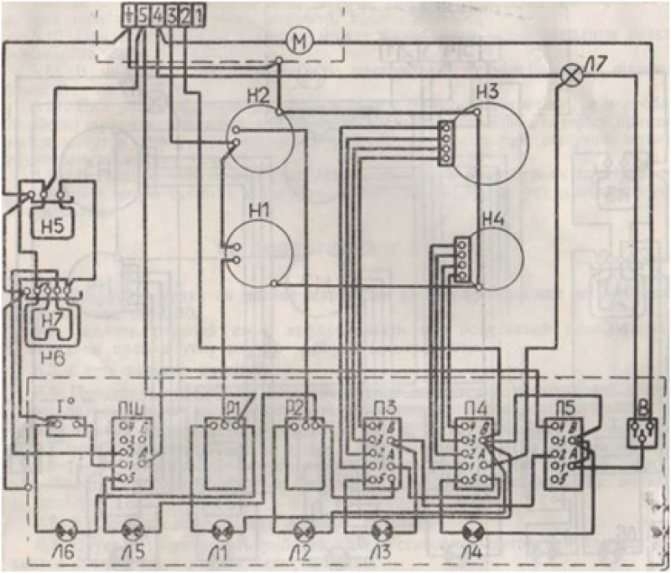

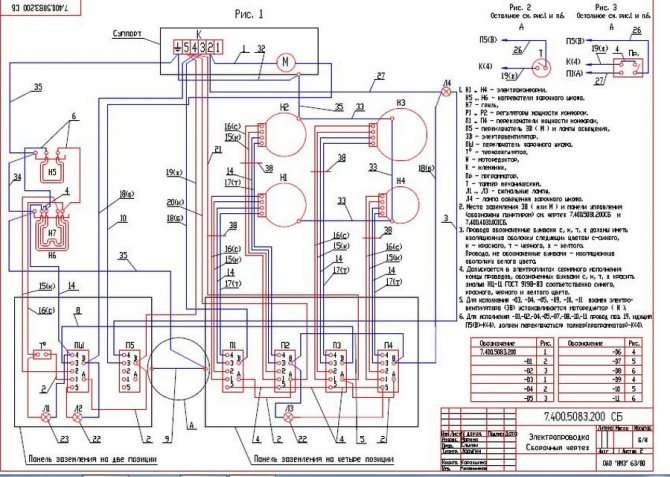

Монтажная схема электронных соединений электроплиты Мечта 12-03

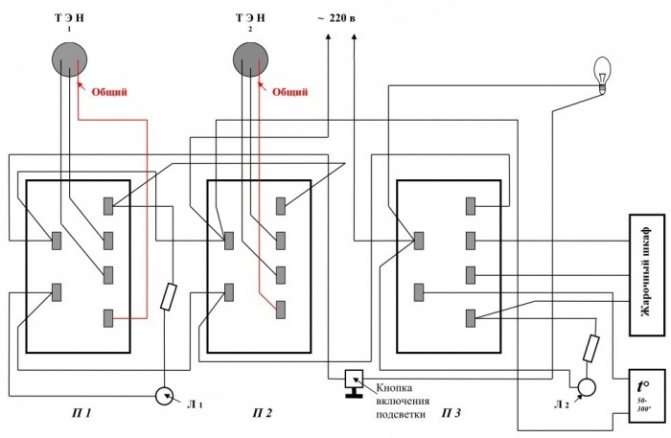

Электронная схема двухконфорочный плиты с духовым шкафом модели «Мечта 221Ч»

И на всякий случай, вдруг кому захочется ознакомиться:

Управление юзера электроплитой Мечта 12-03

Управление юзера электронных плит моделей — 221Ч, 251Ч, 221Т, 251Т

Управление по эксплуатации и обслуживанию Мечта 12-06

Паспорт электрической плиты Мечта 15M

Аннотация по эксплуатации и обслуживанию Мечта 29

Управление по эксплуатации и обслуживанию моделей — Мечта 341Т, 341Ч

Управление по эксплуатации электроплит — Мечта 443Ч, 443Ч-01, 443Ч-02, 443Ч-03

Аннотация по эксплуатации газоэлектрической плиты Мечта 450 ГЭ, 450-01 ГЭ, 451 ГЭ

Управление по обслуживанию, свойства комбинированных плит Мечта 221 ГЭ, 221-01 ГЭ, 251 ГЭ, 251-01 ГЭ

Аннотация, свойства настольных электроплиток Мечта 111, 111Т, 112, 112Т, 211, 211Т, 212, 212Т

Паспорт по эксплуатации и обслуживанию электрической плиты Злата 231Т (Мечта)

У кого возникнут вопросы по ремонту электрической плиты Мечта, пишите на почту я непременно отвечу и помогу чем смогу.

Когда нагревательный элемент духовки перегорит, вы сразу поймёте это, потому что такая неисправность явна. Сам элемент не багровеет и не выделяет тепло. Если вы нашли, что ТЭН духовки не работает, следует применить меры по подмене и возвратить духовку в рабочее состояние. Замена ТЭНа это не замена лампочки, потому без проф помощи не обойтись.

Поверхность плиты: разновидности

Электрической плиты, выставленные на рынке домашней техники, по типу варочной поверхности разделяются на две огромные категории. Любая из них заслуживает отдельного рассмотрения.

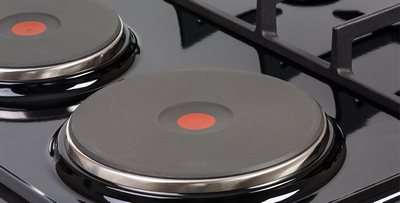

Эмаль

Конфорки электронных плит вначале изготавливались из чугуна и покрывались теплостойкой эмалью. Такое устройство домашней электроплитки имеет тривиальные плюсы:

• низкая цена используемых материалов;
• простота производства;
• ремонтопригодность;
• высочайшая надежность;
• удобство обслуживания.

На такую поверхность можно без опасения повреждения ставить тяжелую сковороду либо кастрюлю, не очень беспокоясь об их материале. Эмаль можно чистить с применением всех моющих средств.

Но спецы лицезреют и недочеты схожих плит:

• ухудшенная теплопередача, приводящая к удлинению времени изготовления еды;
• длинный нагрев и остывание уже после снятия кастрюль с плиты, что наращивает безосновательные энерго утраты;
• нагар трудно счистить без внедрения средств бытовой химии.

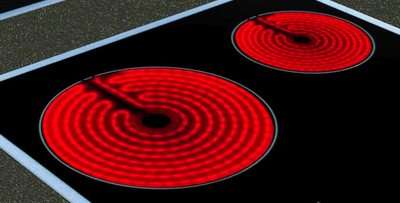

Стеклокерамика

Нынешние электрической плиты все почаще комплектуются варочными поверхностями из стеклокерамики. Этот материал смотрится модно и идеально прекрасно. Он делается в критериях насыщенной термообработки и не опасается завышенных температур. Устройство таковой электроплиты обладает рядом плюсов:

• верхняя поверхность плиты представляет собой идеально гладкий лист керамики, удачный для обслуживания и снаружи прекрасный;
• при включении греется только зона конфорки, что неопасно для юзера;
• отсутствие выступающих деталей исключает ненамеренное опрокидывание посуды;
• стеклокерамика стремительно греется и остывает, что уменьшает теплопотери и дает экономию расхода электроэнергии;
• такая поверхность не склонна к налипанию грязищи и просто отмывается.

Нужная информация! Большая часть моделей узнаваемых изготовителей электронных плит с варочной поверхностью из стеклокерамики устанавливают автоматические сенсорные сенсоры, отключающие ТЭН при снятии посуды. Ограничения при использовании:

• нельзя готовить еду в посуде из алюминия либо медных сплавов, которые в отличие от нержавейки оставляют на стеклокерамике приметные следы;
• нужно быть усмотрительным в воззвании с жесткими наточенными предметами, способными поцарапать плиту.

Схема и методы подключения

Электронные бытовые плиты — массивное оборудование, потребляемый ими ток порядка 40-50 А. Это означает, что подключить электрическую плиту нужно на выделенную линию электропитания. Она должна запитываться впрямую от квартирного либо домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (особые силовые), клеммную коробку. Также линия от автомата может впрямую заводиться на клеммы ввода на задней стене.

Более надежное соединение — впрямую на входные клеммы плиты. В данном случае имеется малое число точек контакта, что увеличивает надежность. Но таковой метод не совершенно удачный: отключать электропитание можно только автоматом. Приблизительно такая же неувязка и при использовании клеммной коробки, с той только различием, что точек соединения больше.

В большинстве случаев используют подключение с помощью розетки и вилки. Это более комфортно и обычно. Потому что оборудование массивное, используют не обыденные бытовые устройства, а особые, которые именуют еще силовыми — за их способность выдерживать значимые токовые нагрузки.

Направьте внимание, что при подключении массивного электрического оборудования непременно наличие заземления. Без него для вас откажут в гарантийном ремонте, ну и его отсутствие небезопасно для жизни, так что лучше не рисковать.

Виды нагревательных частей

В основание конфорок могут быть заложены нагревательные элементы различных типов. Обычно они являются деталями, просто поддающимися ремонту либо подмене мастером соответственной квалификации.

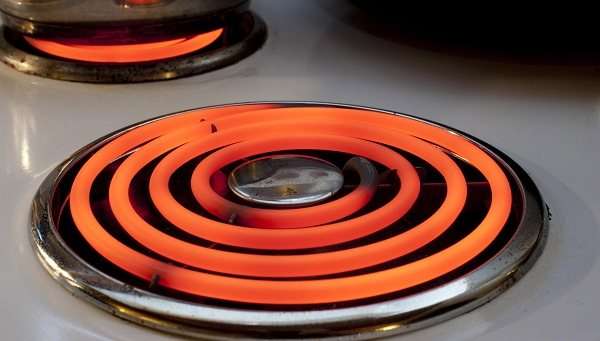

Конфорки спирального типа

Внешним обликом они напоминают спиральные ТЭНы, применяемые в электрочайниках либо устройствах одинарных электроплиток. Они состоят из 1-го либо 2-ух витков. Степень их нагрева регулируется обычными поворотными выключателями с плавной настройкой.

Блинный вариант

Нагреватели этого типа владеют сплошной внешней поверхностью, под которой размещены ТЭНы. Такая конструкция считается более надежной и устойчивой к механическим повреждениям. С ними обычно используются ступенчатые регуляторы мощи.

Галогенный вид

В качестве нагревательного элемента тут употребляются маленькие галогенные излучатели, располагаемые в случайном порядке либо в виде узора под стеклокерамической плитой. Они передают энергию средством термических волн. Место нагрева подсвечивается LED индикаторами. На полный набор мощи термического излучения уходит всего несколько секунд. Модели этого типа нередко регулируются сенсорными клавишами, расположенными конкретно на плоскости варочной поверхности, хотя используются и классические регуляторы, встроенные в лицевую панель.

Глиняние устройства

Глиняние конфорки представляют собой рельефный диск, с прорезанными в нем маленькими канавками. В них плотно уложена нихромовая проволока, активно отдающая тепло при прохождении тока. Деталь устанавливается под стеклокерамической варочной поверхностью. С ней обычно употребляется двухступенчатый регулятор мощи.

Блинный вариант

Галогенные конфорки

Конфорки спирального типа

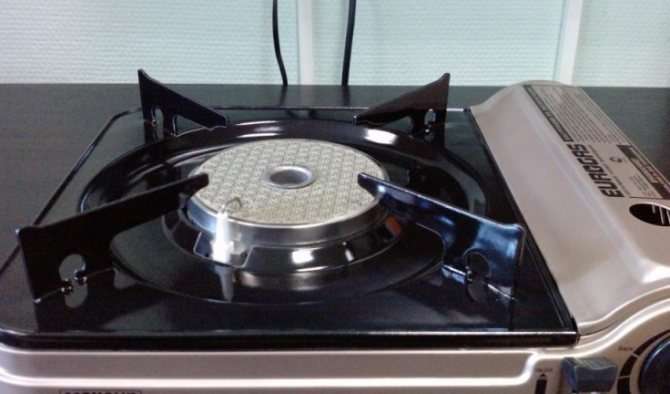

Плита газовая с глиняной конфоркой

Любопытно! Встречаются модели электроплит, в каких глиняние элементы комбинируются с галогенными.

Аспекты подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электрической плиты. Практически это её основной элемент, без которого нереально обычное функционирование всей схемы. Но чтоб всё прошло нормально, нужно учитывать огромное количество аспектов. Посреди главных:

• Контактные соединения не должны касаться корпуса электрической плиты, по другому подсоединение может окончиться плачевно.
• Контакты нужно отменно заизолировать. Идеальнее всего для этой цели подойдёт кембрик. В последнем случае вы сможете использовать обыденную изоляционную ленту. Но её надёжность не в пример ужаснее.
• Чрезвычайно значимо протестировать ТЭН конфорки электрической плиты, чтоб подключение по схеме было удачным.

Чтоб протестировать ТЭН конфорки электрической плиты для вас пригодится особый устройство. Его именуют омметр. Мультиметр также полностью сгодится для этой цели. Эти приборы предназначены для того, чтоб определять сопротивление в схеме.

Если вы используете мультиметр, то для начала нужно настроить соответственный режим измерения. Далее два провода нужно подсоединить к надлежащими гнёздам.

После чего необходимо включить устройство. С помощью 2-ух щупов вы можете измерить сопротивление ТЭНов. Чтоб это сделать нужно щупами выполнить подключение к контактам ТЭНа конфорки для электрической плиты.

Если вашим измерительными устройством является цифровой мультиметр, то после подключения его щупов к контактам — экран сразу покажет итог. Вероятны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтоб выполнить подключение ТЭНа конфорки к электрической плите согласно схеме нужно, чтоб мультиметр показал третье положение. В неприятном случае ничего не получится.

После подключения ТЭНа электрической плиты у каждого человека появляется вопрос, а будет ли после чего работать конфорка? Все ли провода подсоединены правильно? В особенности это правильно, когда речь касается конфорок.

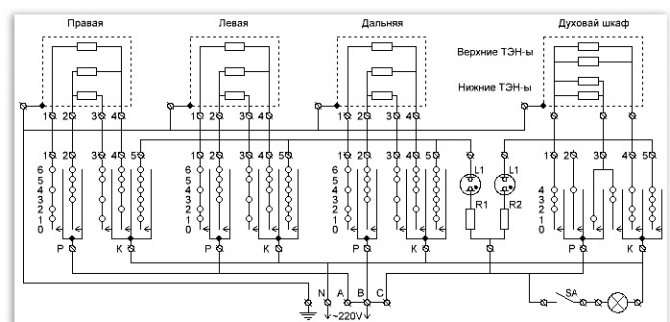

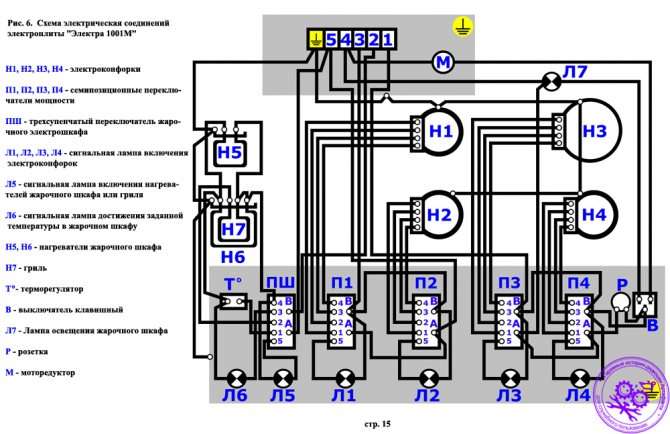

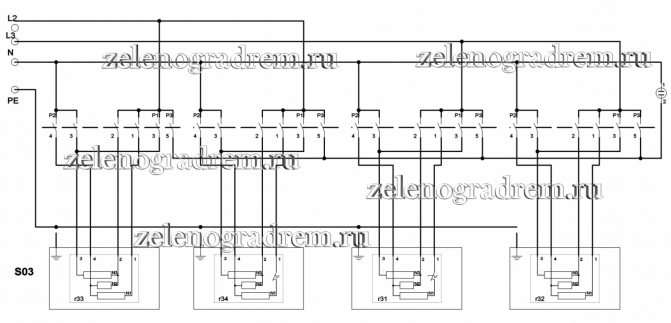

Вашему обзору предлагаем для самостоятельного ремонта электронные схемы электроплит!

Представлены плиты русского и завезенные из других стран производства, которые не изменяются годами. Для роста просмотра нажмите на набросок.

Главные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во 2-ой конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, термическое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощи и степени нагрева ТЭН жарочного шкафа употребляется 4-х позиционный переключатель S1. При установке его ручки в 1-ое положение замкнутся контакты Р1-2 и Р2-3. При всем этом к сети при помощи штепсельной вилки будут подключены: ТЭН Е3 поочередно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Так как ТЭН Е3 подключен к ТЭН Е4 и Е5 поочередно, то 38 сопротивление цепи будет наибольшим, а мощность и степень нагрева наименьшими. Не считая того, будет сиять неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.

Подключение узлов Мечта 8:

Во 2-м положении врубаются контакты Р1-1, Р2-3. В данном случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при постоянном сетевом напряжении 220В.

В 3-ем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 употребляется для включения лампы HL3 подсветки жарочного шкафа.

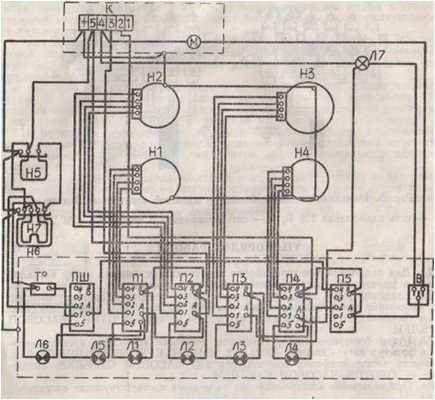

Н1, Н2 — конфорки трубчатые, Н3 — конфорка металлическая 200мм, Н4 — конфорка металлическая 145мм, Р1, Р2-бесступенчатые регуляторы мощи, П3, П4-семипозиционные переключатели мощи, ПШ — трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 — сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа либо гриля, Л6- сигнальная лампа заслуги данной температуры в жарочном шкафу, Н5,Н6 — нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.

6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

В статье предложим аннотацию по ремонту электрической плиты в домашних критериях. Электрическая плита – самый мощнейший бытовой электрический прибор. И условия ее эксплуатации не самые комфортабельные. На ее способность к работе оказывают влияние последующие причины:

• Высочайшая температура приводит к высыханию и повреждению изоляции;
• Коммутируемые элементами управления токи приводят к износу и поломкам переключателей;
• Загрязнения от готовящейся еды, попадающие вовнутрь плиты, при достаточном количестве могут привести к поломкам.

Духовой шкаф

Духовой шкаф представляет собой достаточно большой короб, снутри которого можно расположить поддон либо иную посуду с продуктами. Его важной особенностью является относительно равномерный прогрев всего внутреннего места, а не только лишь дна кастрюли либо сковороды, как это происходит с варочными поверхностями. Для уменьшения утрат энергии стены камеры прокладываются теплоизоляционными материалами. Для духовых шифанеров делаются ТЭНы особенной конфигурации, устанавливаемые с различных сторон. Система управления обычно содержит в себе терморегулятор и таймер. Продвинутые модели комплектуются умственным блоком, позволяющим выбрать одну из предлагаемых программ, нормально подобранных для разных блюд.

Долголетний опыт указывает, что самым комфортным для обслуживания материалом внутренних поверхностей духовок является жаропрочная сталь, покрытая качественной эмалью. Она просто отмывается с применением средств бытовой химии. Некие изготовители для борьбы с разбрызгивающимся жиром используют режим пиролитической чистки, превращающий все органические напластования в просто осыпающийся пепел.

Гурманам непременно придется по нраву еда, запеченная в духовом шкафу, снаряженном грилем. Нагревательные элементы, расположенные вдоль стен и под крышей камеры, источают под различными углами термические волны. Они превращают поверхность мяса в хрустящую корочку с соответствующими вкусовыми особенностями.

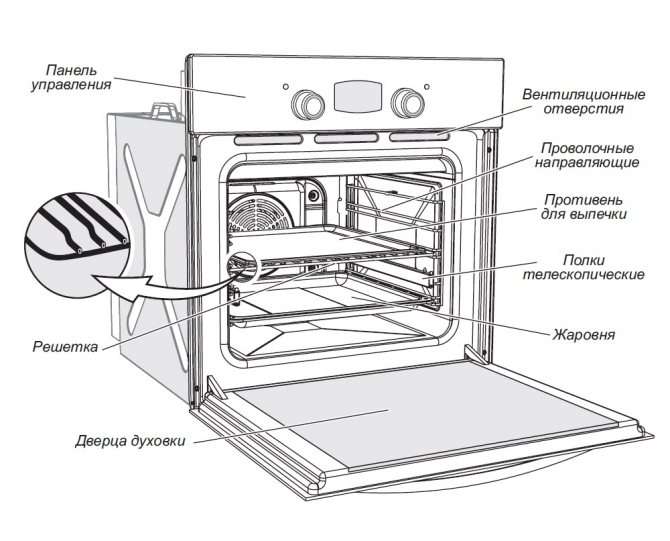

Устройство духового шкафа

На заметку! Модели со интегрированным вентилятором обеспечивают более равномерное рассредотачивание тепла, пропекая продукты со всех боков. Хозяйке сейчас не приходится крутить мясную тушку, боясь подгорания ее отдельных частей.

Мысль N2: Инфракрасный обогреватель

Для производства инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Разглядим два более обычных в реализации, для 1-го из них будет употребляться ИК пленка, используемая в системе теплого пола, а для второго нагревательную панель изготовим из средств находящихся под рукой. Если у вас остался пленочный ИК нагреватель от пола либо есть возможность его достать, то это существенно упростит для вас задачку.

Пленочный ИК нагреватель

Для производства таковой инфракрасной модели для вас пригодиться кусочек рулонной фольгированной термоизоляции, нагревательная пленка, питающий кабель для подключения в электронную сеть, клеммы для подключения провода к пленке, терморегулятор либо другие устройства для конфигурации температуры обогревателя.

Процесс производства состоит из таких шагов:

• Выберете место размещения, потому что пленочный обогреватель не может без помощи других стоять на полу либо столе, его необходимо укреплять к стенке, потолку, каркас либо на другой жесткой поверхности.
• По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки.

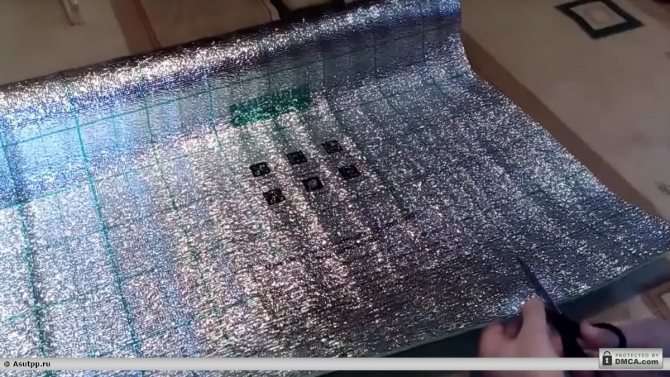

  Рис. 4: вырежьте термоизоляцию подходящего размера

• К приготовленному рулону наклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и обоесторонний скотч. Но точки нанесения клеящего вещества должны размещаться не на инфракрасных излучателях.

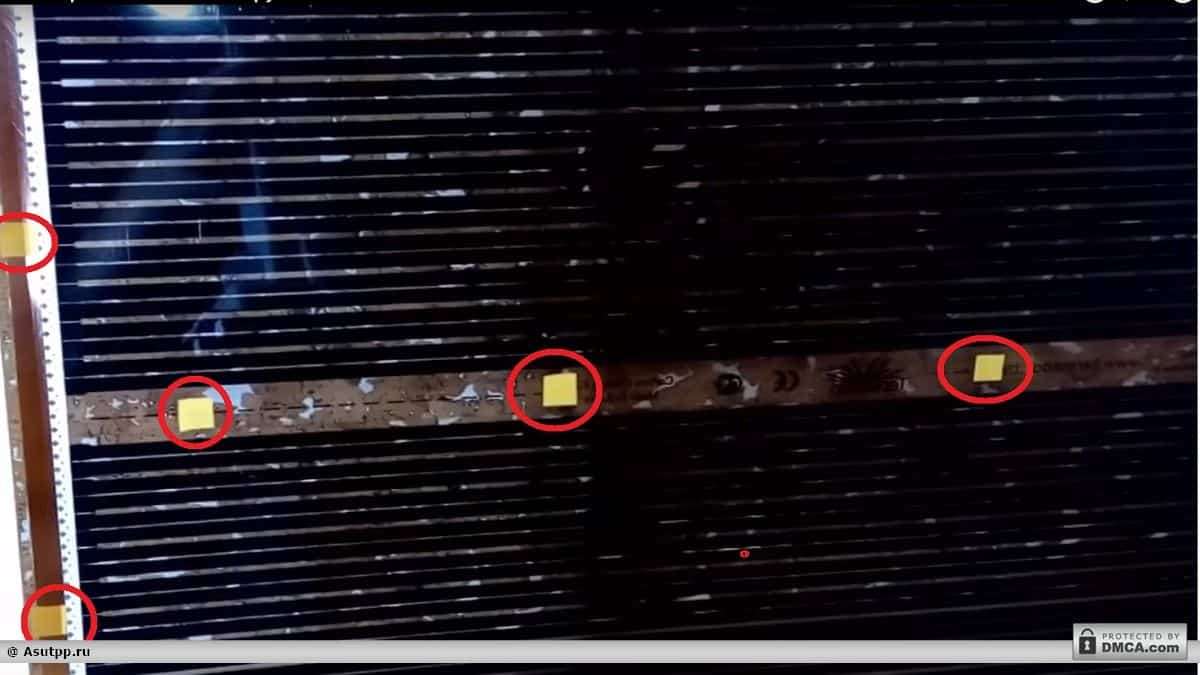

  Рис. 5: места для нанесения клеевого состава

• По бокам пленки закрепите клеммы, за ранее к клеммам припаяйте провод для подачи электронной энергии.

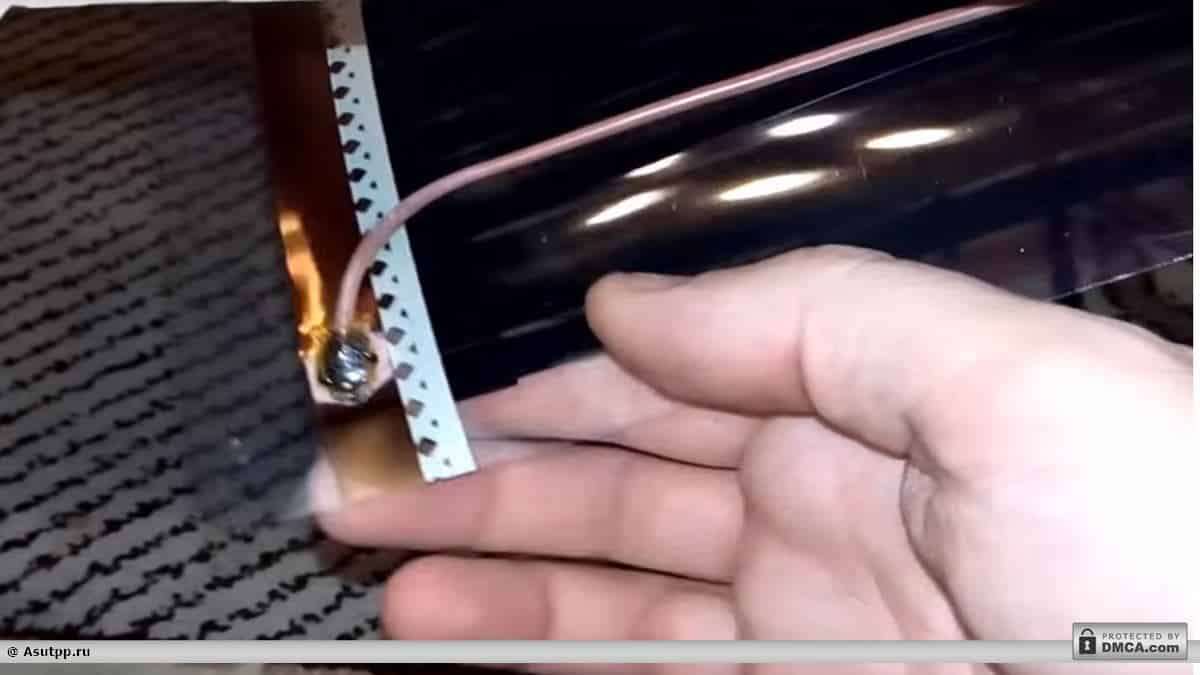

  Рис. 6: припаяйте клемму к медной шине

• Заизолируйте места электронных соединений с помощью изоляционной ленты, термоусадки либо битумной ленты. Это необходимо, чтоб при подключении нагревательного устройства в сеть исключить опасность поражения электротоком от обогревателя и изолировать токоведущие части от стенок и других конструктивных частей построек.

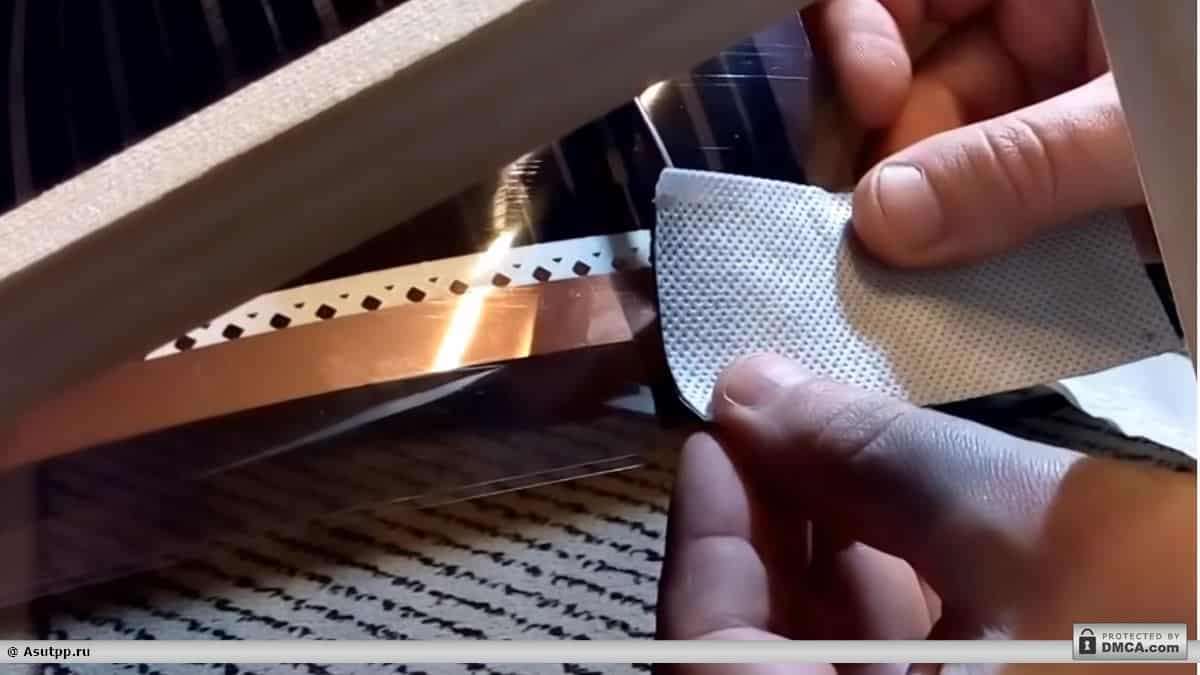

  Рис. 7: заизолируйте места электронных контактов

• В конструкцию электрообогревателя включите терморегулятор, более комфортной точкой включения является питающий провод. Потому что отран управления можно поместить в более комфортное и доступное место. Это дозволит держать под контролем мощность теплопотери обогревателя для подогрева гаража.
• Закрепите ИК обогреватель на стенке либо другом конструктивном элементе. Если вы желаете установить его на полу, можно сделать древесный каркас.

Общие требования для подключения электроплит

Невзирая на богатство различных моделей и марок электронных плит (hansa, горение и пр.), общие требования к их подключению фактически схожие. Маленькая разница существует исключительно в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит однообразная

Итак, вот главные требования для подключения электрической плиты:

• для неё должна быть проложена отдельная линия проводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо впрямую, либо через клеммник либо специальную розетку;
• подключение должно происходить с учётом таких характеристик, как «фаза», «ноль» и «земля».

Разглядим любой из перечисленных выше пт подробнее.

Подключение кабеля к плите

Некие модели не оснащаются кабелем питания, потому придётся подключить его без помощи других.

Для этого нужно снять защитную крышку на задней стороне плиты. Обычно, она крепится на болтах.

До работ крышку нужно снять

Подключение электрической плиты быть может однофазовым (220 вольт), двухфазным либо трехфазным (380 вольт). При всем этом чрезвычайно значимо знать, какой из проводов подключён к фазе. Для этого за ранее нужно пользоваться электронным тестером.

Перед подключением плиты сеть непременно необходимо ‘прозвонить’

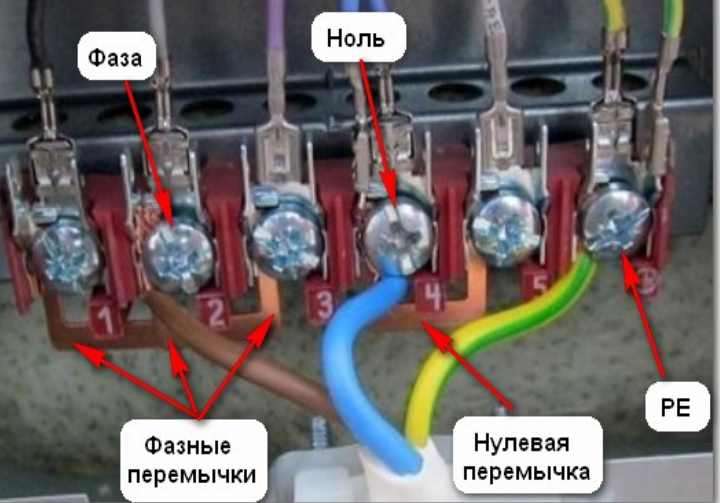

Зажимы клеммной коробки электрической плиты имеют последующую маркировку:

• L1, L2, L3 – фазные клеммы. Обычно, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная особым значком.

Большая часть плит имеют установленные перемычки меж клеммами. Если же таких перемычек нет, то при однофазовом и двухфазном подключении придётся сделать их без помощи других. Для этого можно применить маленькие куски кабеля. В этих целях используют трехжильный кабель (при однофазовом подключении) либо пятижильный (при 2-ух– и трехфазном).

Однофазовое

Инсталлируются перемычки меж клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки меж клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазовое подключение с перемычками изготовителя

Подробнее схема однофазового подключения представлена на последующем рисунке.

Перемычки инсталлируются меж всеми клеммами

Двухфазное

Перемычки инсталлируются меж клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответственных фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Трёхфазное

В данном случае перемычки меж клеммами не ставятся. Провод заземления выводится раздельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов выполняются при помощи особых зажимов.
