Магнитный пускатель устройство и принцип работы

19.09.2016 Нет комментариев Рубрика: Автоматика в быту, Базы автоматики, Промышленная автоматизация

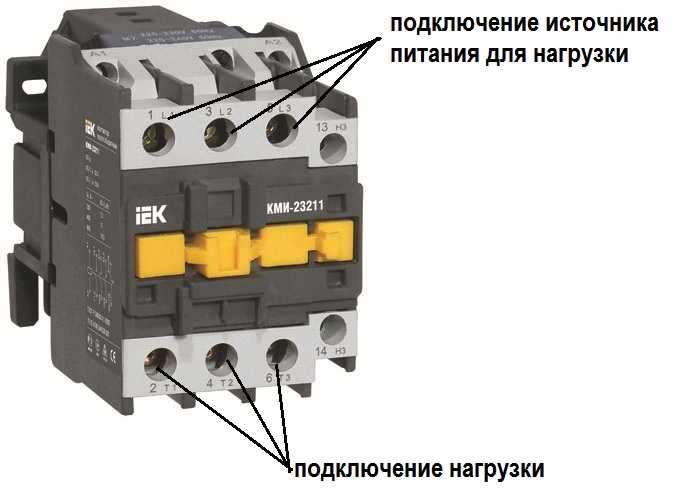

Магнитный пускатель (контактор) — это устройство, созданное для коммутации силовых электронных цепей. В большинстве случаев применяется для пуска/останова электродвигателей, но так же может употребляться для управления освещением и другими силовыми нагрузками.

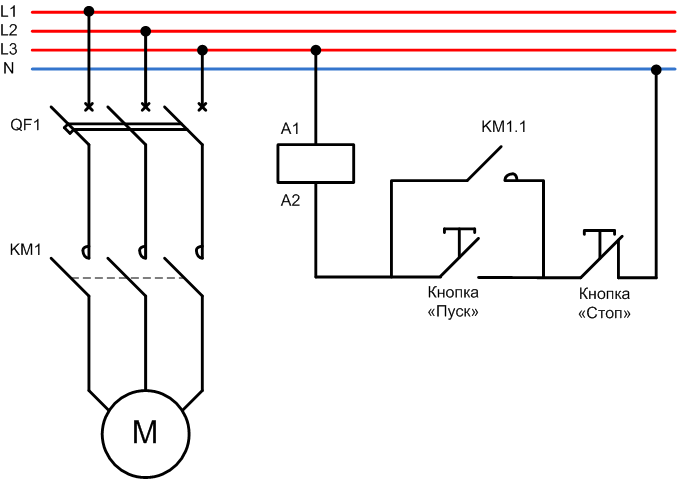

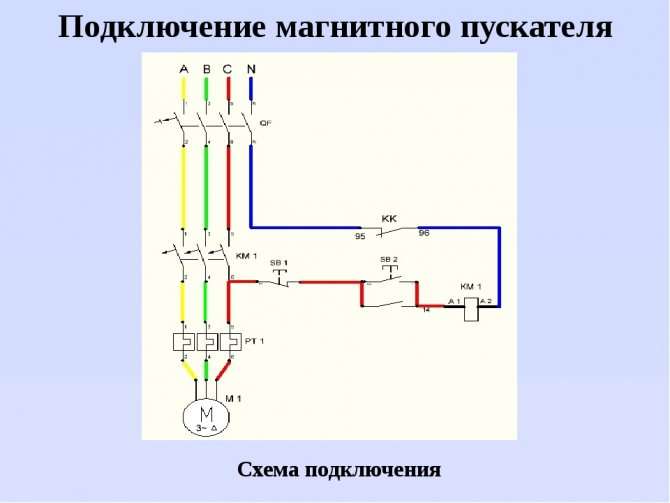

Магнитный Пускатель 380в Схема Подключения

База пускателя — магнитопровод и катушка индуктивности. Для этого пригодится трёхжильный кабель и несколько контактов.

Для подачи питания употребляется 2-ой тип, он и есть более всераспространенным. Пускатели магнитные КМЭ в корпусе IP65 9-95A. Схема подключения пускателя 380 и 220В (400 и 230).

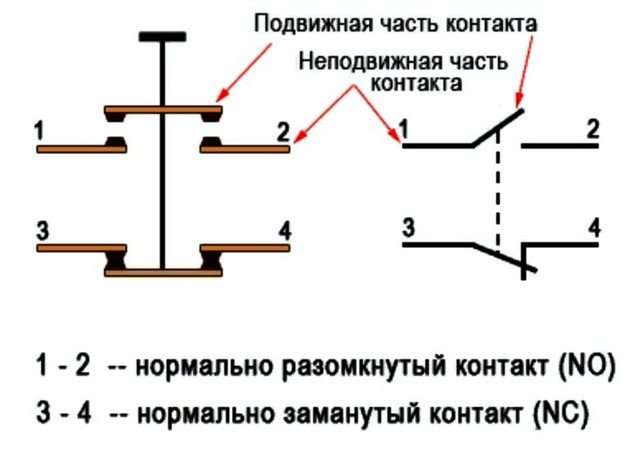

На высшей части магнитопровода есть две группы контактов — подвижные и недвижные. Именно потому, кнопки управления пускателем, которые именуют кнопочным постом, имеют по две пары контактов — нормально открытые разомкнутые, замыкающие, НО, NO и нормально закрытые замкнутые, размыкающие, НЗ, NC см. Если после подачи напряжения пускатель не включился без помощи других — уже отлично. Для этого каждый модельный ряд изделий взаимно дополняет друг дружку.

Но, как вы осознаете, такая схема подключения магнитного пускателя не особо комфортна — можно и впрямую проводники от источника питания подать, встроив обыденный рубильник.

У дюралевых проводов концы зачищают надфилем, потом покрывают пастой либо техническим вазелином Чтоб не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно либо в кольцо.

Приятный пример. Последующим принципиальным параметром будет ток сработки.

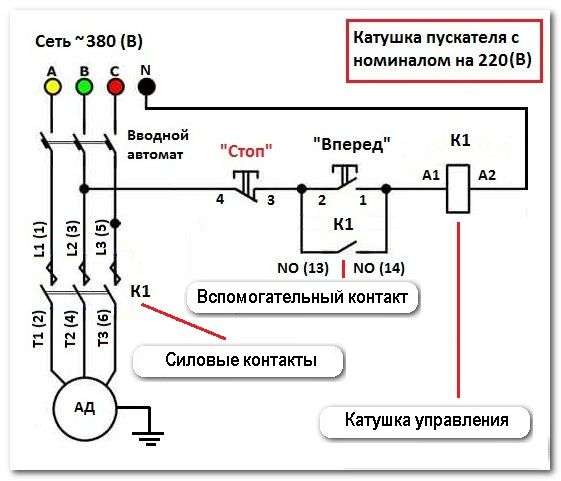

Как подключить магнитный пускатель. Схема подключения.

Схема подключения мотора с реверсным ходом

Для работы некоторых устройств нужно вращение мотора в обе стороны. Смена направления вращения происходит при переброске фаз (нужно поменять местами две произвольные фазы). В цепи управления также нужен кнопочный пост (либо отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса мотора собирается на 2-ух схожих устройствах. Лучше отыскать такие, на которых находится пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для оборотного вращения мотора, на одном из пускателей фазы изменяются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько труднее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Любая из кнопок обязана иметь цепи шунтирования («самоподхвата») — чтоб не было необходимости всегда работы держать нажатой одну из кнопок (инсталлируются перемычки на NO13 и NO14 на каждом из пускателей).

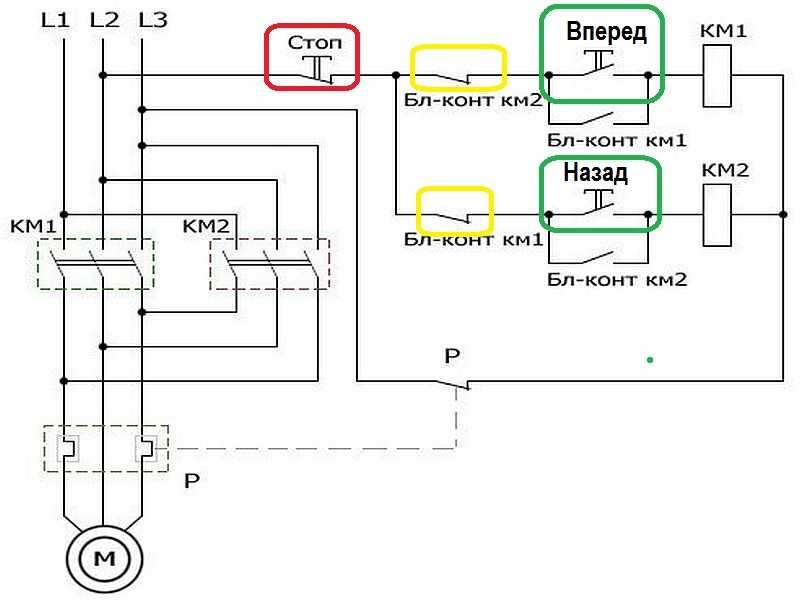

Схема подключения мотора с реверсным ходом с внедрением магнитного пускателя

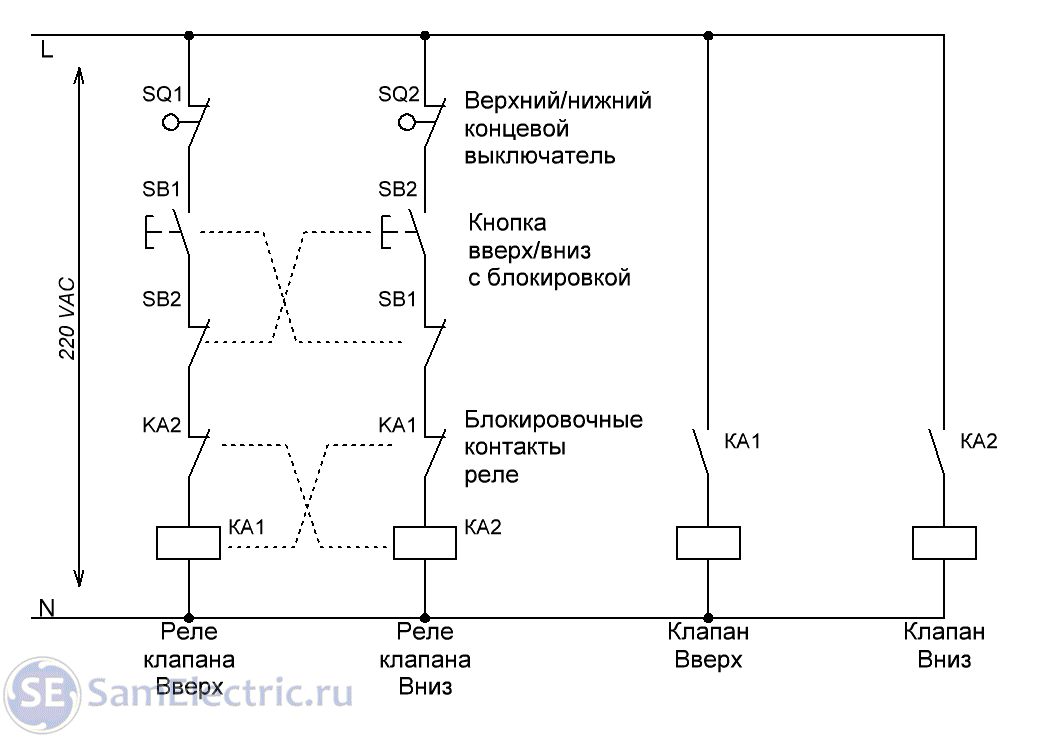

Чтоб обойти способности подачи питания через обе кнопки, реализуется электронная блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается 2-ой контактор — через нормально замкнутые контакты первого.

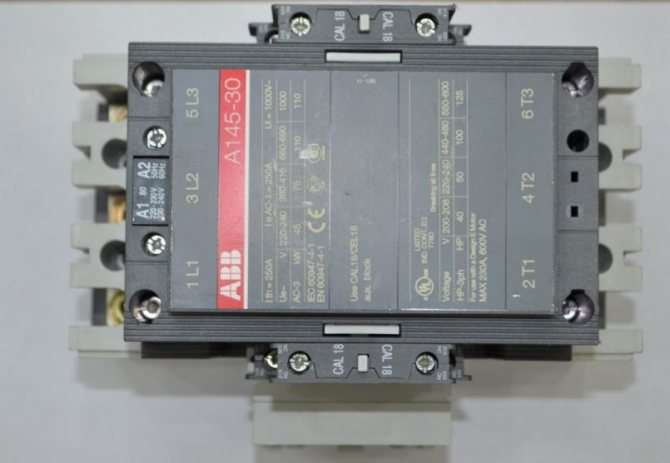

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с главным блоком и их контакты работают сразу с другими. Другими словами, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить оборотный ход. Чтоб поменять направление, жмут кнопку «стоп», после этого можно включать реверс, нажав «назад». Оборотное переключение происходит аналогично — через «стоп».

Главные различия меж пускателями и контакторами

По собственному конструктивному решению контакторы похожи на пускатели. Они делают ту же самую задачку, служат однотипным целям. Чтоб не запутаться в этом вопросе, предлагаем разглядеть различия меж этими устройствами. К основной отличительной черте можно отнести наличие у контакторов сильной дугогасительной камеры. Вследствие чего, они употребляются в цепях, где находятся огромные токи, и имеют еще больший вес по отношению к электрическому пускателю.

Соответственно, пускатели, не имея дугогасительных камер, предусмотрены в главном для работы, где протекают токи маленький мощи. Их рабочий спектр — до 10 ампер.

Ещё одной конструктивной особенностью электрических пускателей является наличие пластмассового корпуса, где контактные площадки выведены наружу. В отличие от них, большая часть контакторов выполняются без корпуса. Для изоляции от пыли, дождика, также случайного прикосновения к токоведущим частям инсталлируются в защитных боксах либо коробах.

К ещё одному различию можно отнести предназначение электрического пускателя 380 В. В его задачку заходит коммутация цепей трёхфазных движков. Три пары силовых и одна пара вспомогательных контактов являются неотъемлемой частью этого устройства. 1-ые созданы для подключения 3-х фаз, а 2-ая служит для подачи питания мотора, после отпуска кнопки «пуск». Схожий метод работы достаточно распространён и подходит для огромного количества устройств. В связи с чем через данные электрические устройства подключают различные технические агрегаты и приборы.

Выделим главные отличия:

• компактность;
• конструктивные особенности;
• предназначение.

Из-за схожести функционала и внутренности некие компании в прайсах время от времени именуют электрические пускатели — «малогабаритными контакторами».

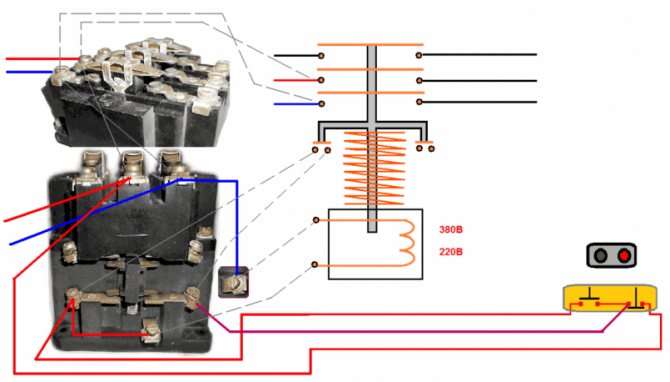

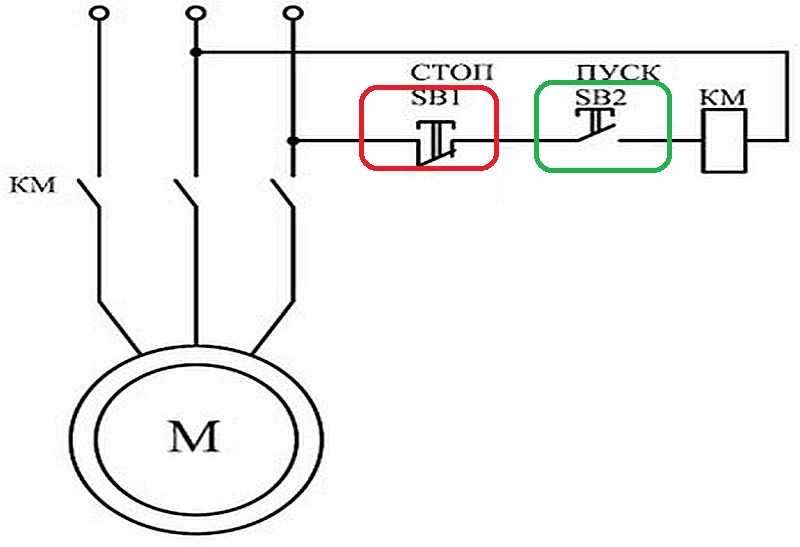

Схема коммутации магнитных пускателей через кнопочный пост

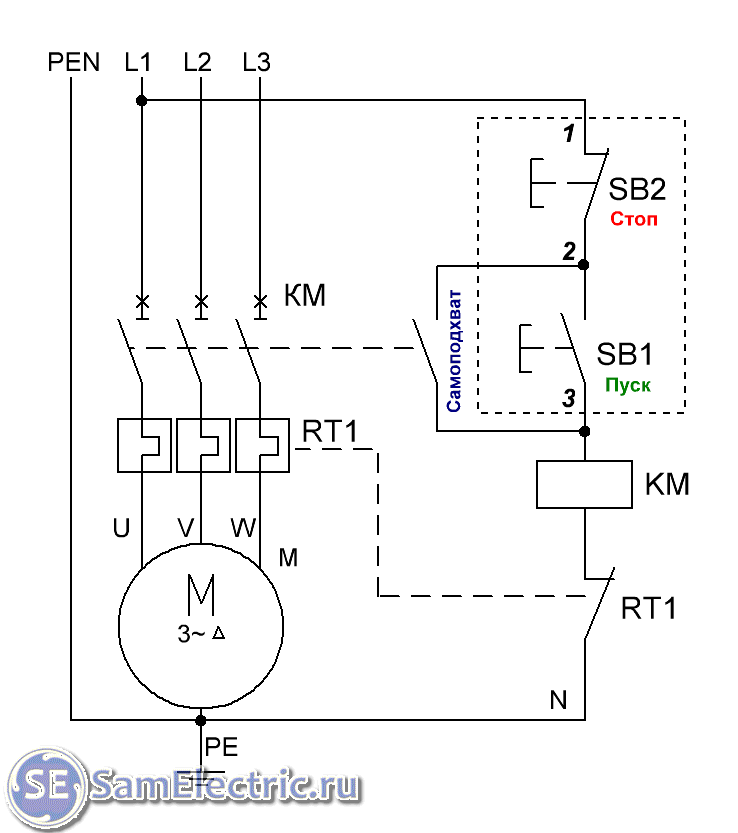

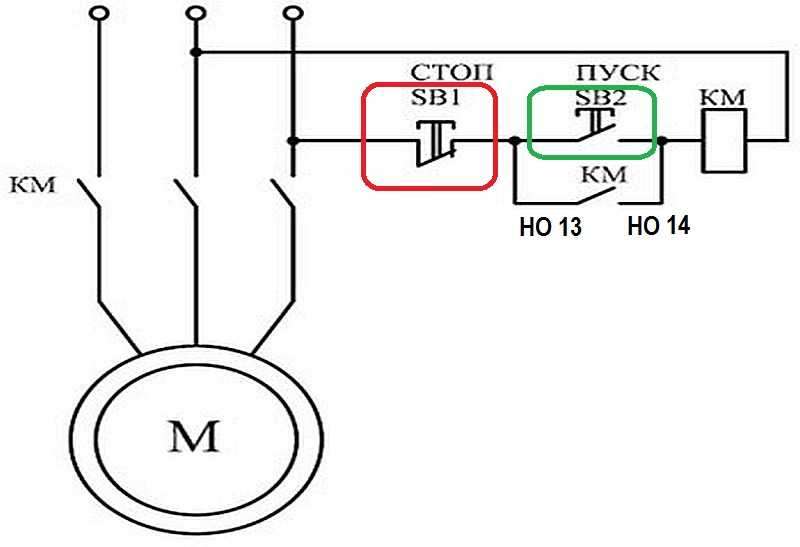

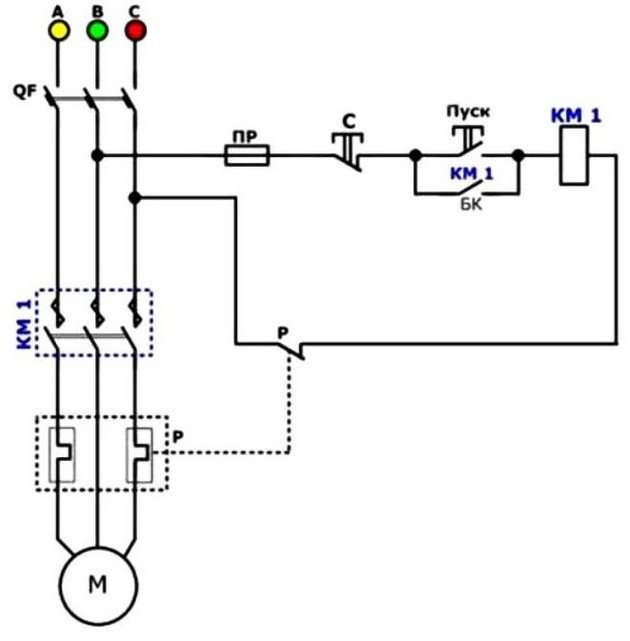

Схема для подключения магнитного пускателя к электродвигателю через кнопочный пост, содержит в себе конкретно сам пост с клавишами «Пуск» и «Стоп», также две пары замкнутых и разомкнутых контактов. Также сюда относится пускатель с катушкой 220 В.

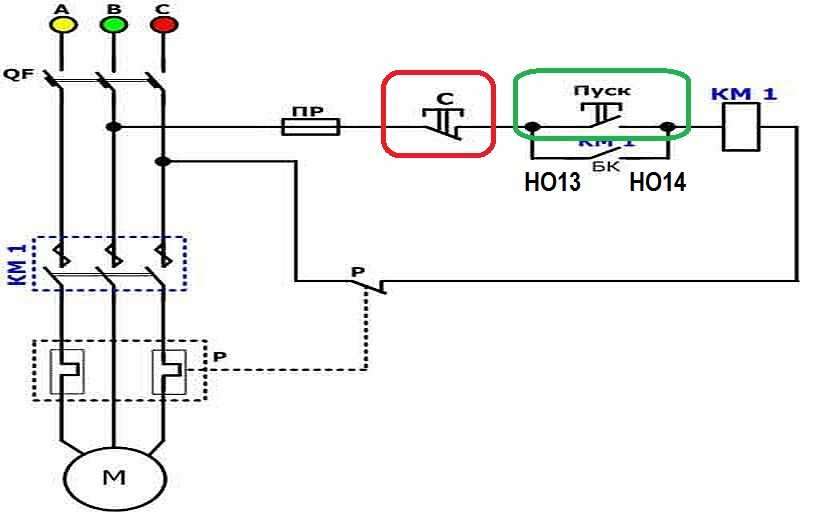

Питание для кнопок берётся с силовых контактовых клемм пускателя, а напряжение доходит к кнопке «Стоп». После чего по перемычке оно проходит через нормально замкнутый контакт на кнопку «Пуск». Когда активирована кнопка «Пуск», нормально разомкнутый контакт будет замкнут. Отключение происходит оковём нажатия на кнопку «Стоп», тем размыкая ток от катушки и после деяния возвратимой пружины, пускатель отключится и устройство обесточится. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к следующего запуска с кнопочного поста. В принципе работа схемы подобна предшествующей схемы. Исключительно в данной схеме нагрузка однофазовая.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в каком мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», так как в данной статье мы попытаемся сделать упор на практику, ежели на строгую теорию. А на практике эти два понятия обычно соединяются в одно. Немногие инженеры сумеют дать вразумительный ответ, чем все-таки они вправду отличаются. Ответы разных профессионалов могут в чём-то сходиться, а в чём-то противоречить друг дружке. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки доп модулей. Магнитный пускатель быть может оборудован доп устройствами, к примеру термическим реле и доп контактными группами. Магнитный пускателем может называться бокс с 2-мя клавишами «Пуск» и «Стоп». Снутри может находится один либо два связанных меж собой контактора (либо пускателя), реализующими обоюдную блокировку и реверс.

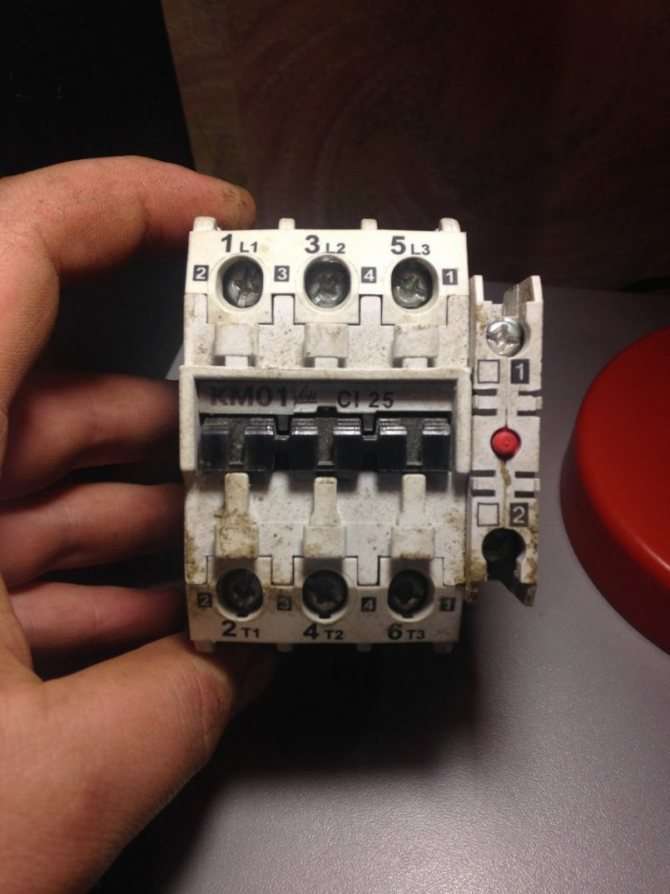

Магнитный пускатель предназначен для управления трёхфазным движком, потому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

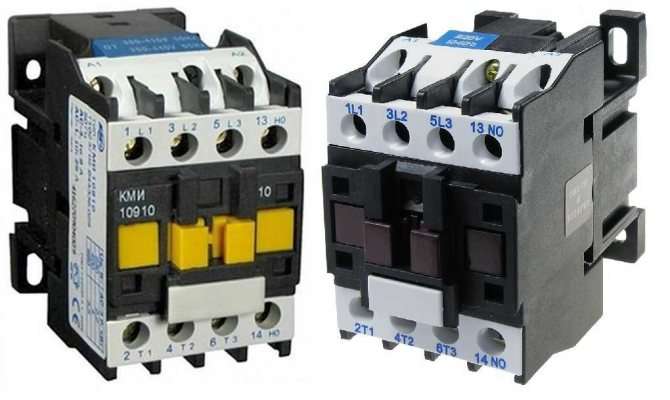

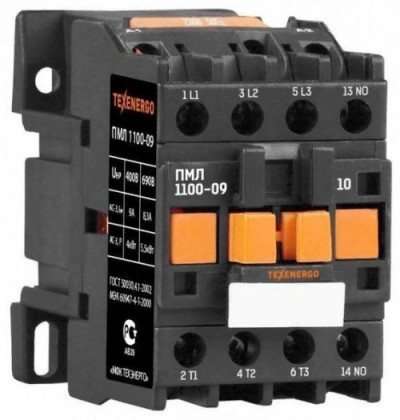

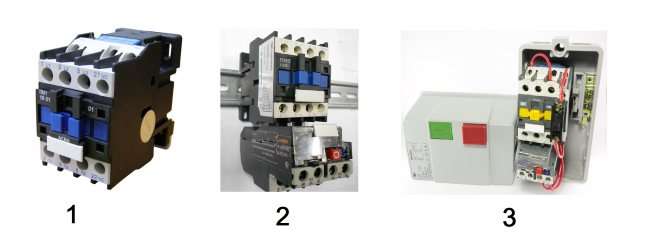

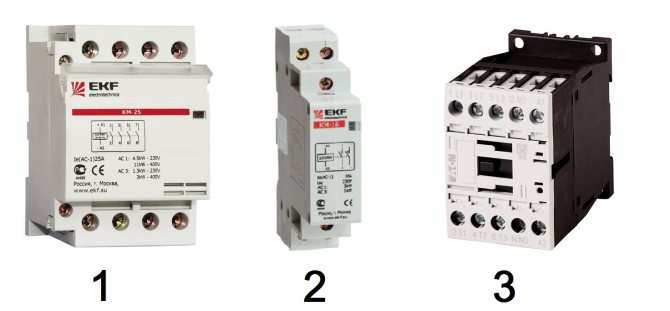

Устройства на этих рисунках вернее именовать магнитными пускателями. Устройство под цифрой один подразумевает возможность установку доп модулей, к примеру термического реле (набросок 2). На 3-ем рисунке блок «пуск-стоп» для управления движком с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже именуют магнитным пускателем.

А вот устройства на последующих рисунках вернее именовать контакторами:

Они не подразумевают установку на них доп модулей. Устройство под цифрой 1 имеет 4 силовых контакта, 2-ое устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех нареченных выше различиях контактора и магнитного пускателя полезно знать для общего развития и держать в голове на всякий случай, но придётся привыкнуть к тому, что на практике эти устройства никто обычно не делит.

Как подключить трехфазный движок через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

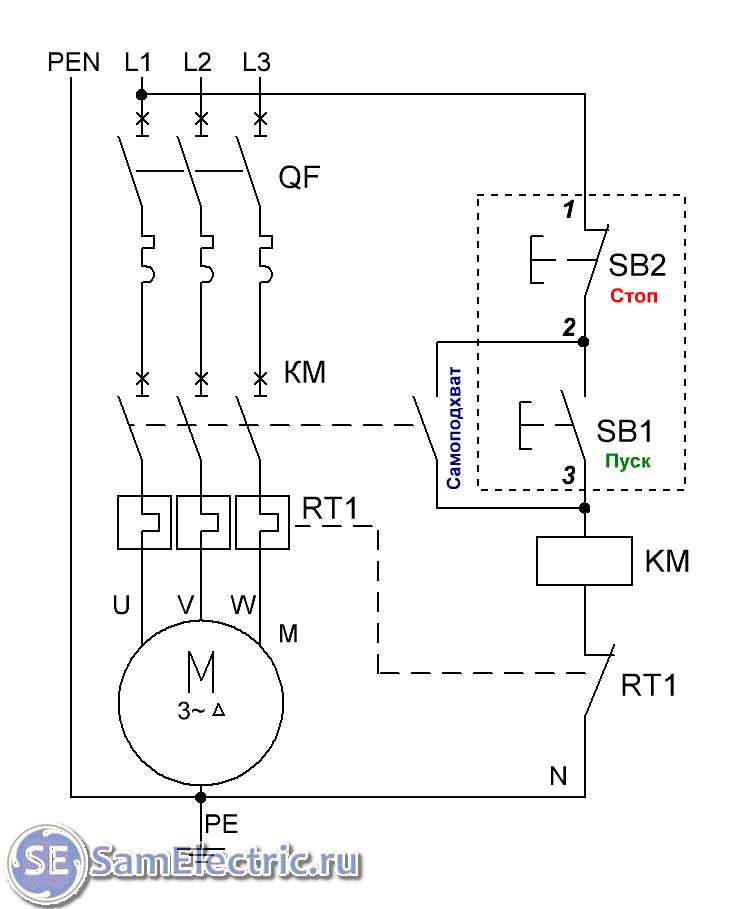

Контактор включает не одну, а три фазные полосы. При всем этом, управляющая кнопка подключена по аналогичной схеме (как в однофазовом случае).

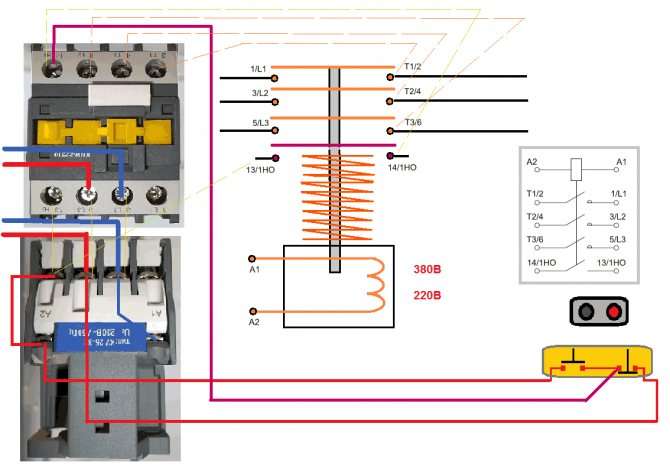

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется меж 2-мя хоть какими фазами. Для безопасности находится термореле, сенсоры которого могут размещаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема подобная, только управляющая цепь коммутируется меж хоть какой из фаз, и нейтральным проводом. Термореле работает так же точно, так как его механизм завязан на температуру силовых кабелей.

Схема подключения реверсивного магнитного пускателя

Практически это два магнитных пускателя, объединенные электрически и механически, далее подробнее.

Реверсивное управление электродвигателем

Реверсивный пускатель нужен тогда, когда нужно, чтоб движок крутился попеременно в обоих направлениях.

Правое вращение (применяется в большинстве случаев) – когда движок вертится по часовой стрелке, если глядеть ему “в зад”. Левое вращение – против часовой.

Смена направления вращения реализуется общеизвестным методом – изменяются местами любые две фазы. Поглядите на схему реверсивного включения мотора ниже:

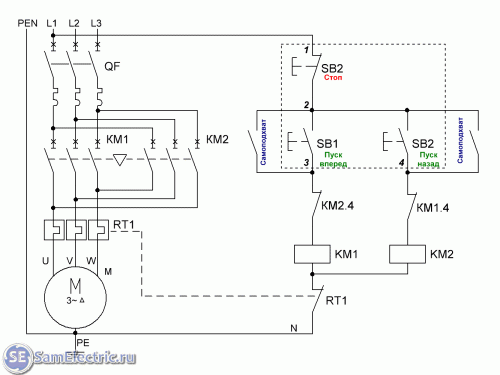

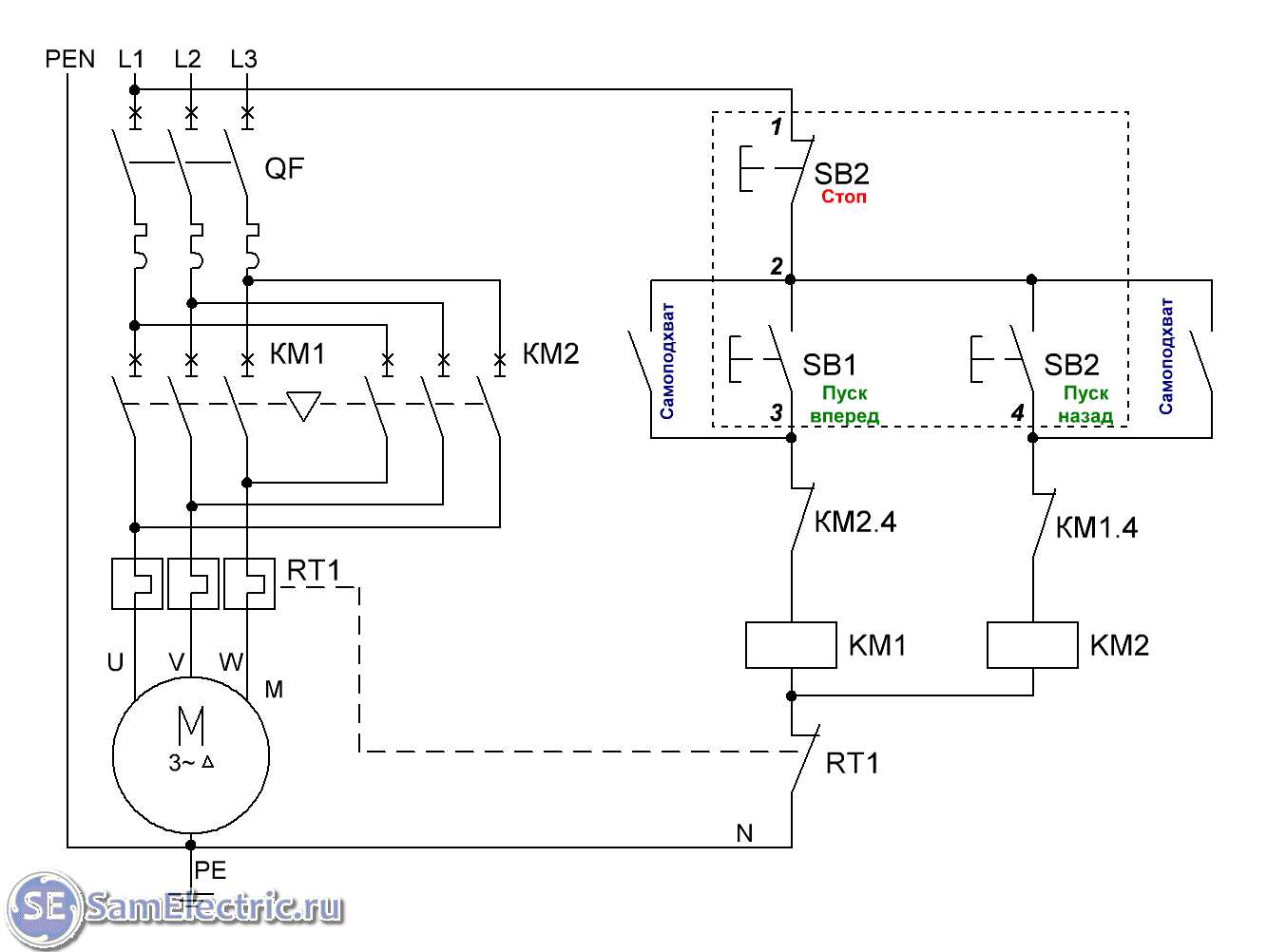

9. Схема подключения реверсивного магнитного пускателя на 220В с управлением от кнопок. ПРАКТИЧЕСКАЯ СХЕМА

Когда включен пускатель КМ1, это будет “правое” вращение. Когда врубается КМ2 – 1-ая и 3-я фазы изменяются местами, движок будет вертеться “на лево”. Включение пускателей КМ1 и КМ2 реализуется различными клавишами “ Запуск вперед ” и “ Запуск вспять “, выключение – одной, общей кнопкой “ Стоп ” , как и в схемах без реверса.

Обратите пристальное внимание на треугольник меж силовыми контактами КМ1 и КМ2. Он значит “защиту от дурачины”. Может произойти так, что по некий причине включатся оба пускателя сразу. Произойдёт куцее замыкание меж фазами L1 и L3. Можно сказать, “Ну и что, у нас ведь есть мотор-автомат QF, он нас выручилёт!” А если не выручилёт? А пока он будет выручать, выгорят контакты пускателей!

Потому реверсивный пускатель обязан иметь механическую защиту от одновременного включения 2-ух его половин. А если он состоит из 2-ух отдельных пускателей, меж ними ставится особый механический блокиратор.

Сейчас поглядите на контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Это – электронная защита от такого же дурачины. К примеру, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если наш дурачина будет со всей собственной дурачься нажимать на обе кнопки “Запуск” сразу, ничего не получится – движок будет слушаться той кнопки, которая нажата ранее.

Механическая и электронная защиты в схеме подключения реверсивного пускателя должны быть всегда, они дополняют друг дружку. Не ставить одну либо другую – моветон посреди электриков.

Принципиально! Если существует даже малая возможность неверного направления вращения мотора – непременно ставьте реле контроля фаз! Вот вам наглядный пример – как мы сожгли винтообразной компрессор за несколько тыщ евро из-за того, что спутали фазы при подключении.

Для реализации электронной блокировки одновременного включения и самоподхвата на каждый пускатель нужно, не считая силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так как 5-ого контакта, обычно, в пускателях нет, приходится ставить доп. контакт. К примеру, для пускателя типа ПМЛ используют приставку ПКИ. А если, как в схеме 8, употребляется контроллер, самоподхват не нужен, и достаточно 1-го НЗ контакта на каждое направление вращения.

Схемы подключения магнитного пускателя с катушкой на 220 В

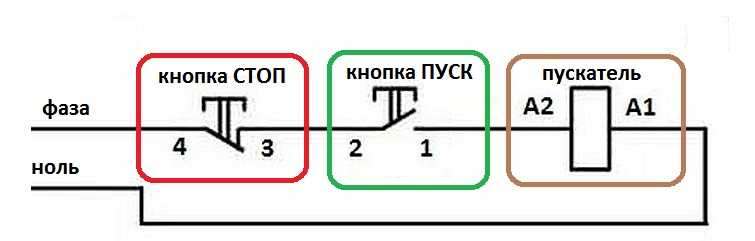

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. В большинстве случаев, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а быть может единый корпус. Это так именуемый кнопочный пост.

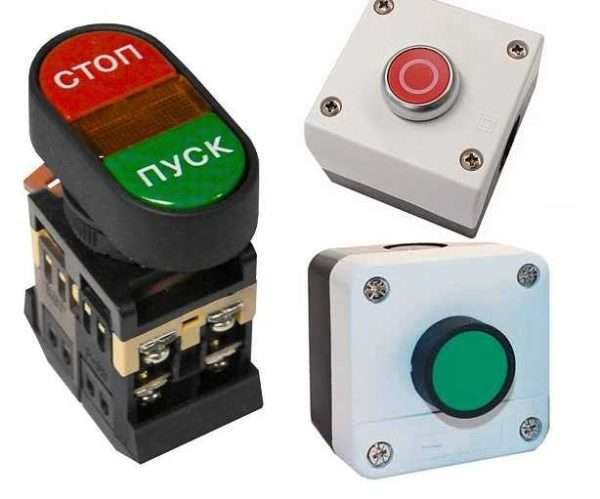

Кнопки могут быть в одном корпусе либо в различных

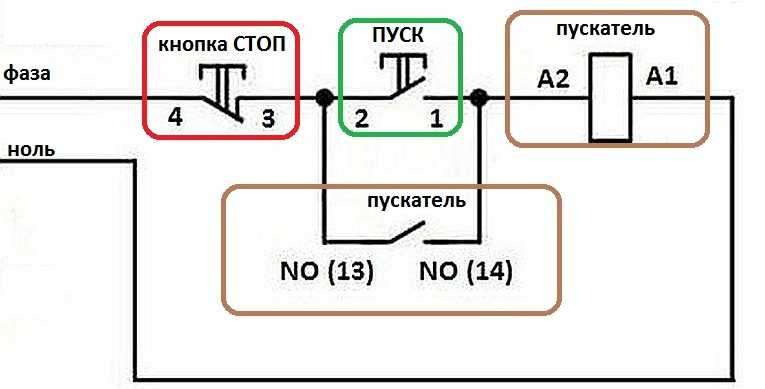

С отдельными клавишами все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на запуск, два на стоп, любая группа со собственной стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Фактически, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазовой сети более обычная, поэтому начнем с нее — будет проще разобраться далее.

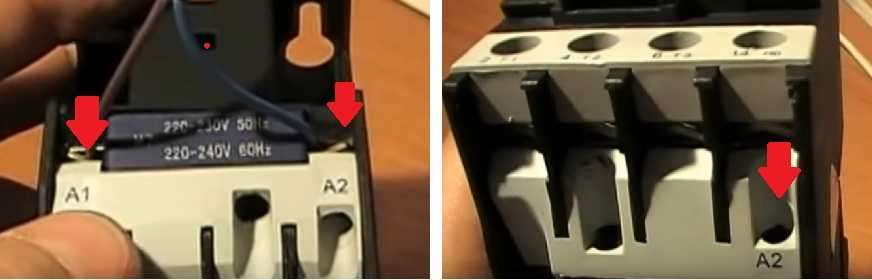

Питание, в этом случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в высшей части корпуса (смотрите фото).

Сюда можно подать питание для катушки

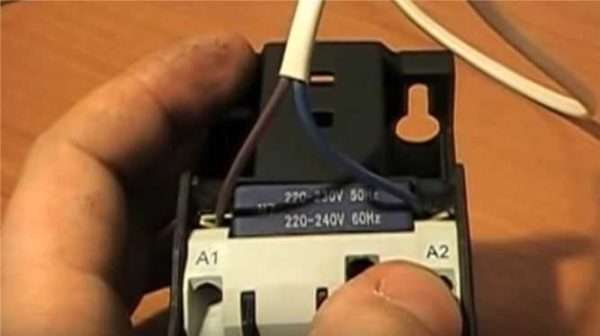

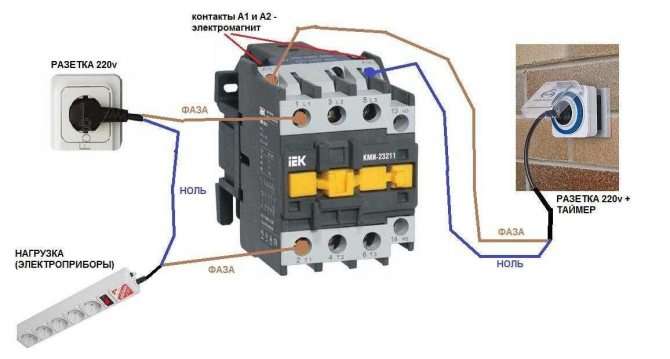

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при всем этом подавать хоть какое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. К примеру, на входы L1 и L2 можно подать неизменное напряжение от аккума, которое будет питать какое-то устройство, которое подключить нужно будет к выходам T1 и T2.

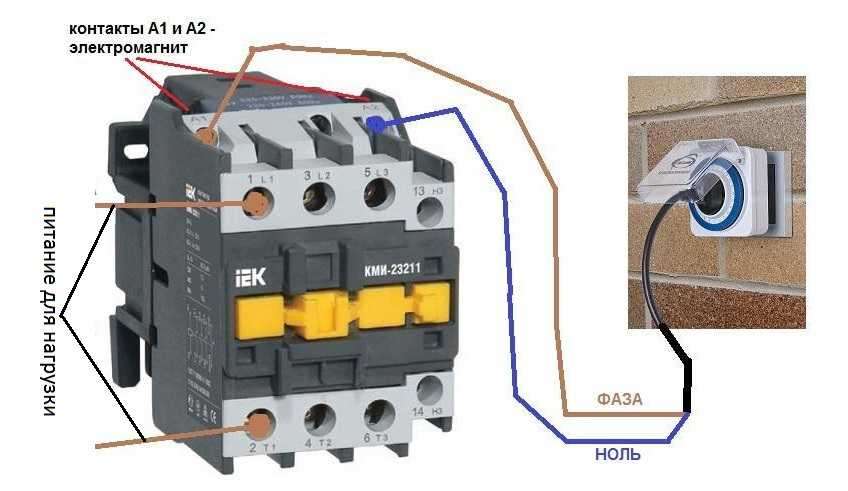

Подключение контактора с катушкой на 220 В

При подключении однофазового питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже в большинстве случаев на А2 подают фазу, потому что для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях комфортнее использовать его, а «ноль» подключить к А1.

Но, как вы осознаете, такая схема подключения магнитного пускателя не особо комфортна — можно и впрямую проводники от источника питания подать, встроив обыденный рубильник. Но есть еще более достойные внимания варианты. К примеру, подавать питание на катушку можно через реле времени либо сенсор освещенности, а к контактам подключить линию питания уличного освещения. В данном случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответственному разъему выхода катушки (на фото выше это A2).

Виды контакторов

По оснащению средствами защиты: фактически все модели содержат в себе блок термореле, который размыкает цепь доп контактов в случае перегрузки по току. В этом смысле механизм работы магнитного пускателя не отличается от защитного автомата. После аварийного отключения, и остывания защитной группы (цепь питания обмотки электромагнита восстанавливается), замыкание силовых контактов не происходит. Подразумевается, что оператор уберет причину появления аварийной ситуации, и произведет повторный запуск электроустановки.

По методу замыкания контактов, имеются последующие виды магнитных пускателей:

1. Прямого подключения, другими словами с одной группой силовых контактов. Он работает по принципу: «вкл» либо «выкл», плюс защита от перегрузки либо недлинного замыкания.
2. Реверсивного подключения. Электрический пускатель такового типа обустроен 2-мя группами контактов, при помощи которых можно сочетать полосы питания. К примеру, чередование фаз для асинхронного электромотора. При замыкании разных групп контактов, вал электродвигателя крутится в различные стороны, другими словами происходит реверс.
3. Работающие лишь на замыкание силовых контактов, либо имеющие нормально замкнутые и нормально разомкнутые контактные группы.

   Такие коммутаторы могут управлять (в противофазе) 2-мя электроустановками. Одно устройство подключается, 2-ое синхронно обесточивается.

4. По количеству контактов силовой группы:
   • 2-ух контактные (для однофазовых потребителей).

   3-х контактные (подключаются только фазные группы, нейтраль всегда соединена). Это часто встречающаяся модель пускателя, к ней можно подключать как одно — так и 3-х фазные электроустановки.

5. Четыре и поболее контакта в силовых группах. Под группой предполагается либо нормально замкнутый, либо нормально разомкнутый набор. Используются изредка, исключительно в особых устройствах, работающих по особенной схеме подключения.

Большая часть пускателей смотрятся так:

Силовые контакты (три фазы), в одной плоскости размещены доп, для питания обмотки.

Либо так:

Для удобства монтажа, доп контакты вынесены на отдельную площадку, ниже и с боковой стороны.

Как работает пускатель

Главными частями устройства являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они размещены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Понизу магнитопровода в специальную отверстие вводится катушка индуктивности.

Зависимо от ее характеристик, изменяется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и оживленные.

Когда питания нет, то пружинка держит контакты разомкнутыми. Когда питание возникает, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в итоге замыкаются. После снятия питания, исчезает и электрическое поле, а пружина разжимает контакты.

Устройство может работать от источника неизменного тока, и при одно- и трехфазном переменном токе, основное, чтоб его значения не превосходили номинал, обозначенный заводом-изготовителем.

Предназначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным либо неизменным напряжением. Работа базирована на явлении электрической индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Запуск, Вперед, Вспять.

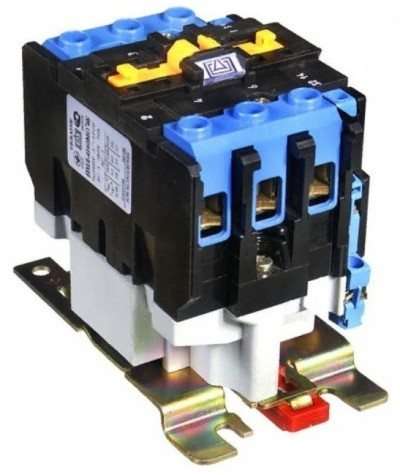

Так смотрится магнитный пускатель

Магнитные пускатели могут быть 2-ух видов:

• С нормально замкнутыми контактами. Питание на нагрузку подается повсевременно, отключается только когда срабатывает пускатель.
• С нормально разомкнутыми контактами. Питание подается исключительно в то время, когда пускатель работает.

Более обширно применяется 2-ой тип — с нормально разомкнутыми контактами. Ведь в главном, устройства должны работать маленькой просвет времени, остальное время находится в покое. Поэтому дальше разглядим механизм работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и предназначение частей

База магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разбит на две части. Обе они имеют вид буковкы «Ш», установлены в зеркальном отражении. Нижняя часть недвижная, ее средняя часть является сердечником катушки индуктивности. Характеристики магнитного пускателя (наибольшее напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а более всераспространенные — на 220 В и на 380 В.

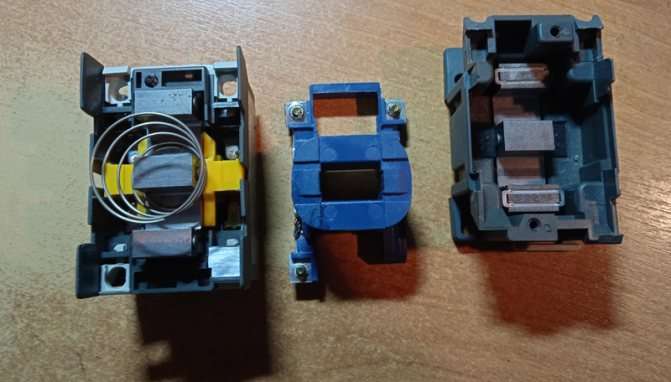

Устройство магнитного пускателя (контактора)

Высшая часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Недвижные контакты закреплены на корпусе пускателя, на них подается напряжением питания. В начальном состоянии контакты разомкнуты (за счет силы упругости пружины, которая держит высшую часть магнитопровода), питание на нагрузку не подается.

Механизм работы

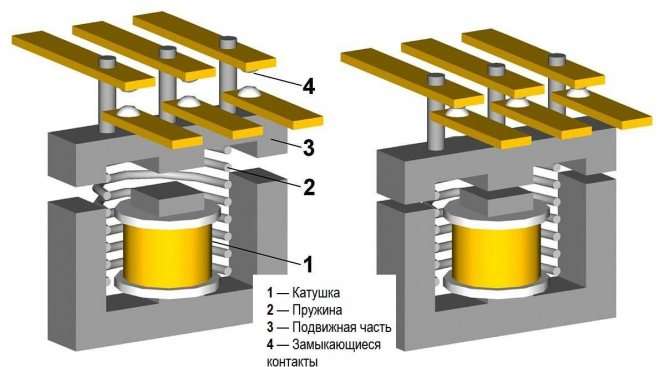

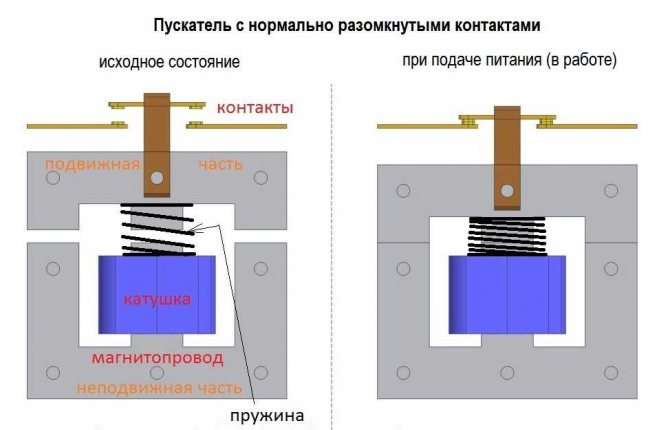

В обычном состоянии пружина приподнимает высшую часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электрическое поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картина справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Механизм работы магнитного пускателя (контактора)

При выключении питания магнитного пускателя электрическое поле теряется, пружина выталкивает высшую часть магнитопровода ввысь, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное либо неизменное напряжение. Принципиальна только его величина — оно не должно превосходить обозначенный изготовителем номинал. Для переменного напряжения максимум — 600 В, для неизменного — 440 В.

Проверка работоспособности схемы

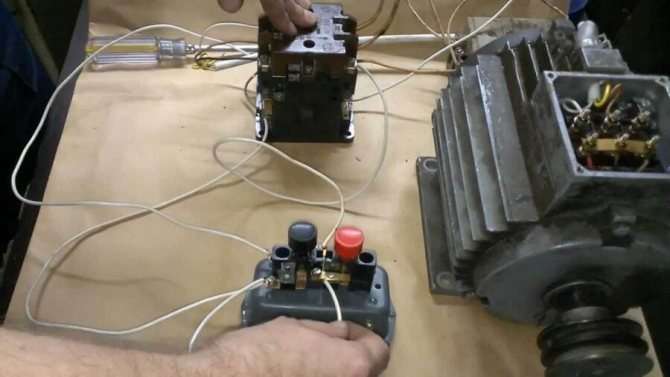

Для того, чтоб осознать, правильно собрана схема либо нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от излишних заморочек. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Разумеется, пока идет установка, он должен быть отключен. Также хоть каким легкодоступным методом предотвращено случайное его включение сторонними лицами. Если после подачи напряжения пускатель не включился без помощи других – уже отлично.

Жмем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние термического реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно просто проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – некорректно подключены блок-контакты.
