Как сделать улей своими руками: нюансы изготовления и чертежи

Пчеловодство – занятие прибыльное само по себе и повышающее продуктивность приусадебного хозяйства. Покупной улей без рамок стоит не так недешево: до 4 тыс. руб. Но их необходимо несколько штук. Если вы желаете организовать пасеку на участке либо даче своими силами и с наименьшими тратами, то сможете сделать ульи без помощи других. Другое, более не дешевое оборудование для пчеловодства (воскотопку, медогонку) можно брать в аренду, либо отдавать на переработку соты.

Улей – это жилье пчелосемьи либо нескольких семей. Количество меда, которое вы можете с него собирать, определяется многими обстоятельствами: способом пчеловождения, плотностью медоносов вокруг, погодой, опытом пчеловода. Важную роль играет конструкция и порядок производства улья.

История сотворения и производства ульев

Пчеловодство существует тыщи лет. Но всего два столетия прошло с того времени, как была выдумана конструкция улья, позволившая вправду «одомашнить» пчел. При всем этом пчелосемья не гибла и не была обессилена после сбора. Таковой улей (рамочный) первым предложил в 1814 г. И.П.Прокопович. Мало позднее Лангстарот определил принцип построения дома для пчелиного «сверхорганизма»: любая пчелосемья должна получать объем актуального места, который соответствует ее силе. И улей должен быть устроен так, чтоб это место можно было наращивать. В 1851 г. он предложил улей с вертикальными рамками. И эта конструкция до сего времени преобладает в проф пчеловодстве.

Новеньким чрезвычайно значимо подобрать верный испытанный тип и точно воспроизвести его, согласно чертежам. Надежных конструкций, которые позволяют опытным пчеловодам и в немедовые годы собирать с 1-го улья по 20 кг не настолько не мало. Все эти эталоны представлены ниже, с чертежами и пояснениями. Изготовлению ульев для пчел по видео также можно легок научиться.

Комплектация

Конструкция изобретения Паливоды имеет последующие составляющие:

• Корпус. Это основной элемент, к которому все будет крепиться;
• Днище;

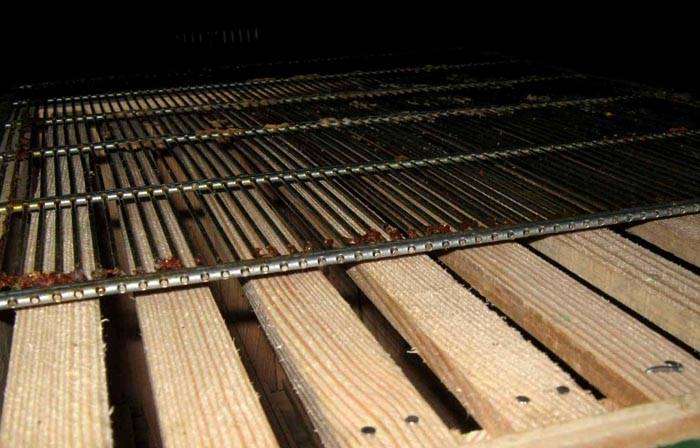

• 2-ое дно, где находится сетка, позволяющая мусору не накапливаться в улье. Таким образом, происходит самостоятельная чистка внутреннего содержания домика;
• Рамка, которая фиксируется и играет роль потолка.

Размер устанавливаемой рамки равен 145 миллиметрам. Тут находится подкрышник, крышка. Нужно расположить бродячую сетку и удалитель пчел.

Любой из частей улья имеет свое предназначение и функцию:

• Лоток, расположенные в отъемном деньке, обеспечивает приток свежайшего воздуха вовнутрь постройки. Это происходит через широкие отверстия для входа в летки. Имея съемное дно можно провести обработку насекомых от кровососущих паразитов (клещей). Контролируется, как проходит зимовку, качество и количество корма. В вешний период осмотр, очистка и профилактика болезней проводится просто, без затруднений;
• Основной элемент – корпус вмещает в себя традиционную 145 рамку. Изготовка каждой секции ульев рогатых не составит труда для тех, кто хоть раз держал в руках молоток и пилу. Пригодятся 4 доски, схожей высоты, толщины и ширины. Материал складывается и скрепляется шурупами на углах. Дальше необходимо обработать места соединений клеем, который устойчив к действию воды. Рогатый дом вмещает в себя 145 рамку обозначенного размера либо с большей высотой – до 300 мл. Просто изменяется медовое содержание;
• Каждый улей имеет два вида семьи. В одной происходит размножение, а во 2-ой семье собирается мед;
• Удаление пчел из корпуса, размещенного вверху, делается при помощи специального пчелиного удалителя. Это один из отделов в многоуровневой системе улья. Его можно отыскать меж нижним корпусом и корпусом, где делается мед. Прохождение насекомого осуществляется только вниз;
• В подкрышнике наблюдается два отверстия. Конкретно через них происходит попадание в кормушку;

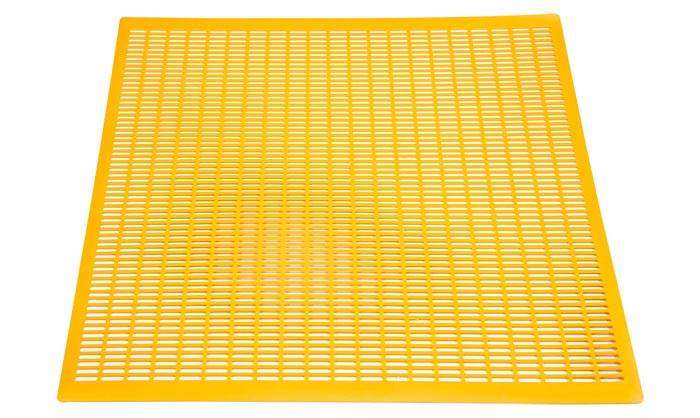

• Установка бродячий сетки допустимо, в случае, когда в улье необходимо дополнительно обеспечить приток воздуха. Когда необходимо установить сетку, тогда подкрышник снимается и откладывается в сторону;
• Кормушка размещается в очень комфортном месте для пчел. При всем этом затычки рекомендуется убрать. Место, где находится корм для пчел комфортно чистить и, по мере надобности, подвергать стерилизации;
• Крышку делают из листа покрытого цинком железа. Он должна повторять размеры главного корпуса рогатых ульев. В качестве теплоизолятора используют пенопласт.

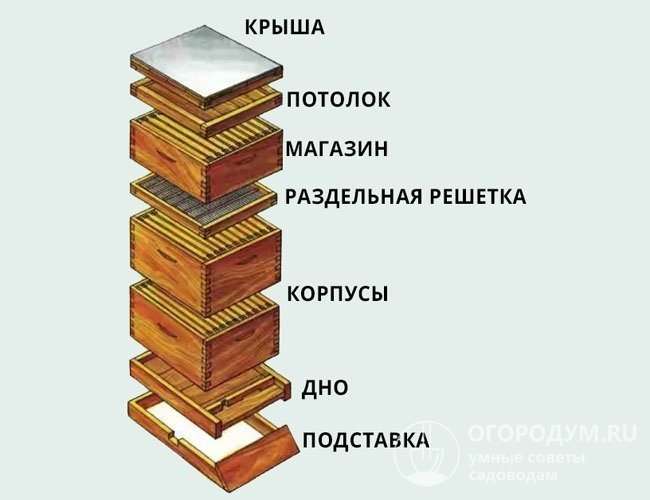

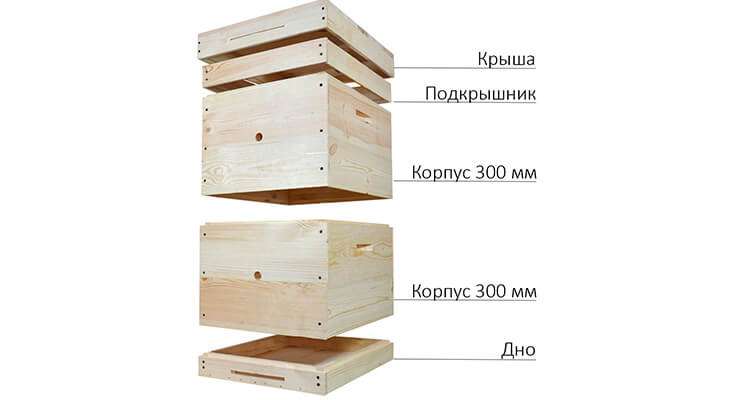

Из чего состоит пчелиный домик

• Подставка либо дно ограничивает конструкцию сверху. У него нередко имеется скошенная передняя стена, на которую садятся пчелы. Время от времени меж корпусом и дном еще есть одно «ложное» дно. Оно упрощает уборку мусора и остальной уход.
• Корпус представляет собой короб, не имеющий дна. В нем размещаются рамки, место неизменного обитания пчелосемей. Время от времени в корпусе устраивают вертикальные убирающиеся перегородки. Время от времени несколько корпусов располагают друг над другом. Если их более 3, то таковой улей именуют многокорпусным.
• Магазин – короб, чуток наименьшей высоты, чем корпус. Он не имеет летка и размещается над рамками. Магазин служит для отбора меда. Межу ним и корпусом есть разделительная сетка, которая именуется сепаратором. Ячейки в сетке сепаратора должны быть такового размера, чтоб рабочая пчела свободно проходила в них, а матка не могла бы покинуть корпус и отложить яичка понизу, в заполненных сотах. Магазин с сепаратором – отличительная особенность улья, созданного для брутального медосбора. Естественно, такая разработка рассчитана на медовые годы и на сильные пчелосемьи. Если необходимо просто поделить две семьи в одном улье, то употребляется глухая доска.
• Подкрышник – это секция-коробка над всеми корпусами. Ее функция – обеспечивать верный локальный климат и циркуляцию воздуха в улье. Он быть может с воздухопроводящими отверстиями либо глухим. Нередко в подкрышнике располагают кормушку либо укладывают теплоизолятор.
• Крышка — это, фактически, крыша улья, защищающая его от осадков. Она устраивается скатной либо плоской. Чтоб легче было транспортировать ульи, их делают плоскими. Но одно- либо двухскатные лучше проветриваются.

Мало про устройство улья

Каждый взрослый человек знает, что пчелиное общество существует по особенному режиму, где любая пчела верно знает свою роль и имеет свое место в домике.

• В обязанности юных пчел заходит вскармливание молодняка, так как он обладает более развитыми верхнечелюстными железами, которые отлично вырабатывают маточное молочко.
• Особи среднего возраста отвечают за чистоту собственного дома.
• Пчелы старшего возраста занимаются строительством сот, потому что у них отлично развиты восковые железы.
• Еще есть «летные» насекомые, их главным назначением является сбор меда.
• А вот в обязанности трутней заходит оплодотворение пчел-маток. Но их жизнь достаточно коротка, ведь с пришествием озари самцов выгоняют из улья, где они гибнут.

Каждый улей быть может заполнен несколькими десятками тыщ пчел, но исключительно в разгар летнего времени года.

Улей своими руками

О типах и размерах ульев

Съемные рамки, которые задвигаются в корпус домика для пчел, необходимы как база для построения сот. Сами соты бывают для расплода, гнездовые и холостые (созданные для припасов). Если у семьи будет очень много места, силы рабочих пчел будут тратиться на построение ненадобных сот. Потому так принципиально правильно ограничить их актуальное место. Рамки под гнездовые соты располагаются в корпусе, а рамки под холостые – в магазине. Так можно будет отбирать мед, не тревожа пчелосемью.

Зависимо от конструкции рамки, ульи получаются низко-широкие, квадратные и узко-высокие. Рой «растет» по вертикали. Потому, узко-высокая конструкция почаще, чем низко-широкая приводит к выделению нуклеуса (нового роя). И расходованию на него припасов меда.

Конструктивные элементы и их особенности

Сделать улей для пчел своими руками нереально без четкого соблюдения расстояния меж соторамками.

Рекомендуется бросить зазор:

• в 37-38 мм меж соторамками (это расстояние от центра верхнего бруска до середины стоящей рядом рамки);
• в 7,5-8 мм меж стенами и боковинами рамок.

Корпусные секции у большинства моделей собираются щитовым методом – доски соединяются в шпунт и гребень. Соединения проклеиваются водостойким клеем. Обычно на щиток идет от 2-ух до 3-х досок зависимо от их ширины.

Они напрочь лишены описанного недочёта с парусностью. Таким ульям для пчел не жутки ураганы. Увеличенная площадь дна позволяет стоять на земле крепко. Неудобство – приличный вес. Передвигать их – труд не из лёгких. Потому их располагают на стационарах. В истекшие полсотни лет присутствие их у пчеловодов-кочевников фактически не наблюдается.

Данный тип ульев не в чести у промышленных пчеловодов. Их приверженцы – только пенсионеры, которым жаль выбросить массивные «сундуки». Они привычны, как родной дом, двор, деревня. Рамочность улья варьируются от 14-ти до 20 четырёх. Встречаются редчайшие экземпляры на 30 рамок!

Предлагаем ознакомиться: Овчарня для овец своими руками: чертежи, фото и видео материалы для строительства

Основной контраргумент оппонентов: неестественное передвижение пчелиной семьи. Матушкой природой предназначено перемещаться ввысь. Здесь же пчеловод вынуждает двигаться его по горизонтали. Не знаю, как убедителен резон. Подарили как-то мне такое двадцатирамочное старое волшебство. Размеренно брал на приусадебном участке в хоть какой год более фляги.

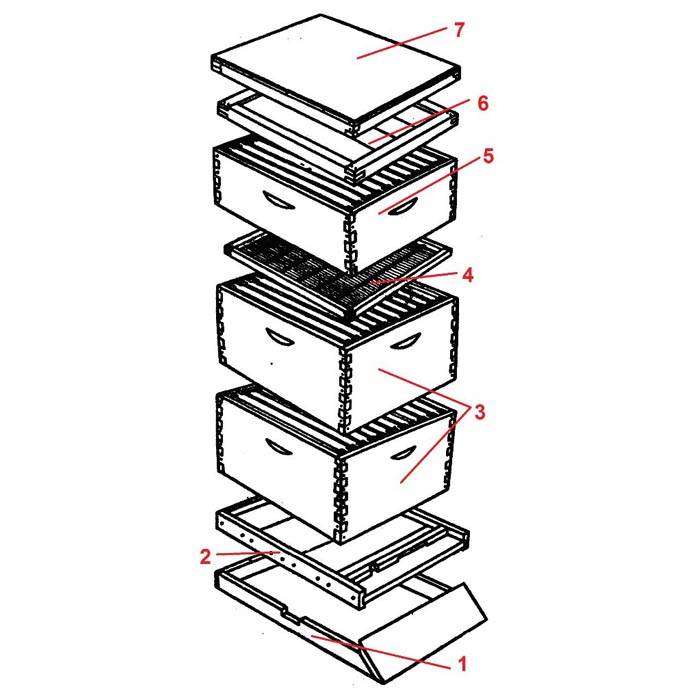

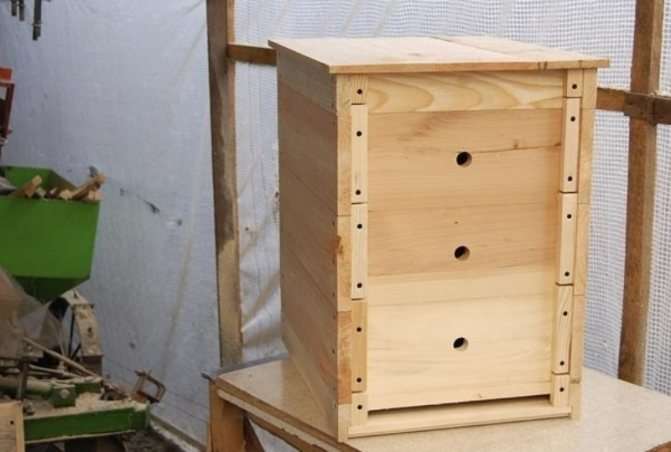

В большинстве случаев улей имеет составную структуру — состоит из нескольких разъемных частей. Это комфортно, потому что позволяет при необходимости наращивать объем. Любая из этих частей делается раздельно и точность производства должна быть высочайшей — все части должны быть взаимозаменяемыми.

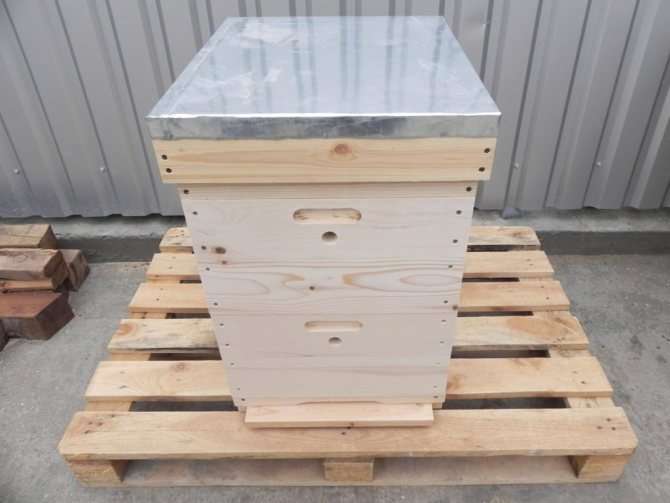

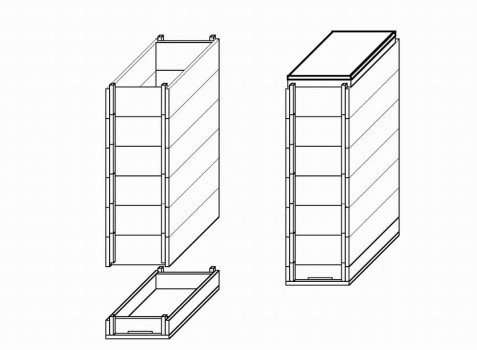

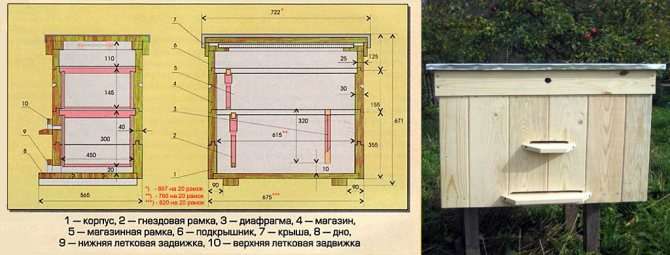

Дадановкий улей из 2-ух корпусов, поставленных один на другой

Корпус

Это центральная часть улья, в какой обычно находится гнездо пчел. По количеству корпусов ульи бывают одинарными, двухкорпусными либо многокорпусными (3 и поболее). Корпуса наставляются по мере роста семьи.

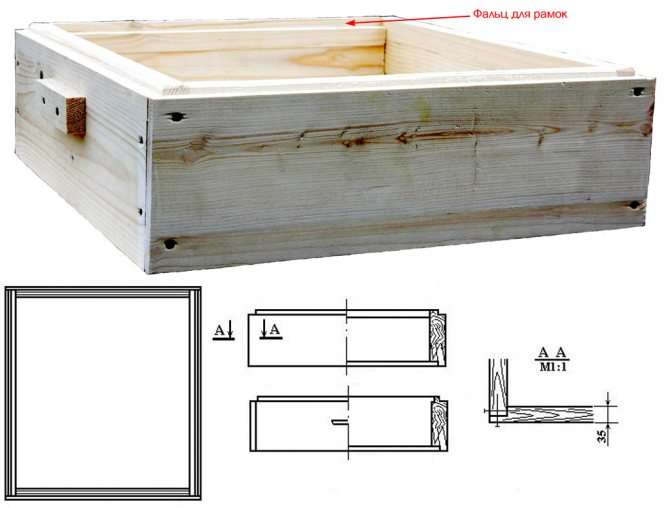

Корпус улья на 12 рамок

Крыша улья быть может односкатной (с наклоном вспять) либо двускатной. В лбом случае она должна быть со свесами — выступать за геометрические размеры улья и защищать стены от воздействия непогодицы.

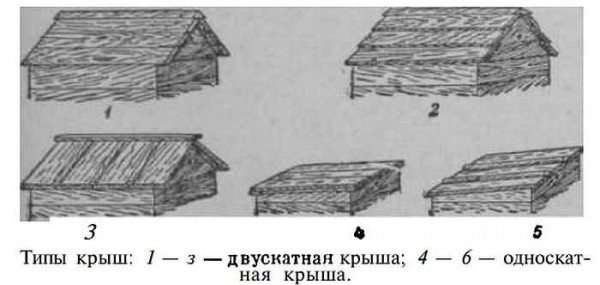

Конструкции крыш для ульев

Крыша состоит из подкрышника — плоского корпуса для размещения теплоизолятора либо кормушек для подкормки пчел — и фактически дощечек крыши, прибитых к подкрышнику гвоздями либо приверченных шурупами. Высота подкышника находится в зависимости от толщины теплоизолятора, а данная величина — от региона. Обычно высота подкрышника 80-140 мм. В подкрышнике нередко делают к тому же отверстия вентиляции — для удаления мокроватого воздуха из улья.

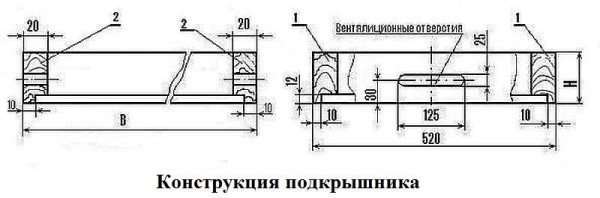

Конструкция подкрышника

При изготовлении крыши, дощечки укладываются либо в два слоя с перекрытием швов, либо из более толстых досок в один слой, но швы непременно запираются тонкими планками. Поверх древесной крыши улья можно уложить кровельное железо, толь либо рубероид.

При изготовлении крыши обращайте внимание на то, чтоб она плотно «садилась», без щелей. Для уплотнения соединения по периметру корпуса можно набить войлочную полоску либо прибить снаружи корпуса плинтус, перекрывающий место стыка.

Дно улья быть может прибитым к корпусу (глухим) либо может вытаскиваться либо выдвигаться, т.е быть разъемным. Разъемное дно упрощает сервис ульев — позволяет чистить дно, не разбирая весь улей. Конструктивно дно бывает:

• прохладным — из одинарной доски;
• теплым — из 2-ух слоев с утепляющей засыпкой.

Также дно бывает двухсторонним — с выступами разной высоты с обеих сторон, что позволяет регулировать внутренний объем. Сбивают его плотно, без щелей, соединяют доски в четверть либо в паз с доп проклейкой стыка гидростойким клеем для древесной породы. Щели нужно кропотливо заделывать (замазкой по дереву), потому что в них насыпаются крошки воска, а позже заводится восковая моль. Потому дно временами предпочитают подменять, сколачивая новое.

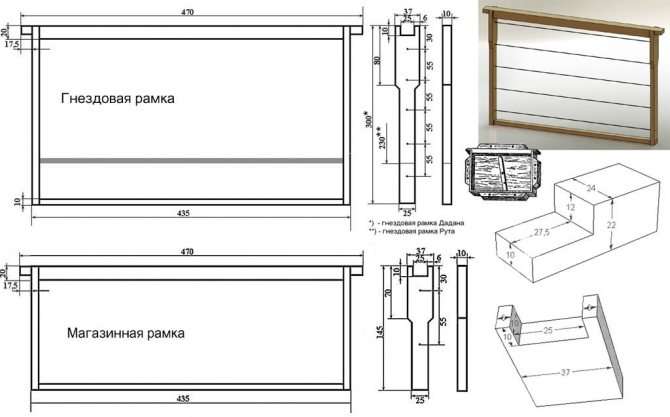

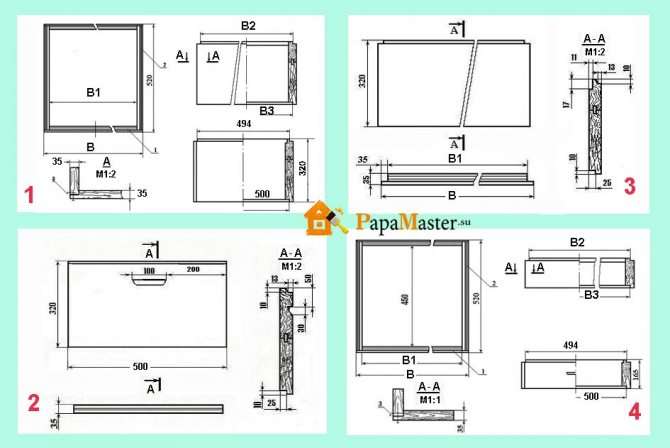

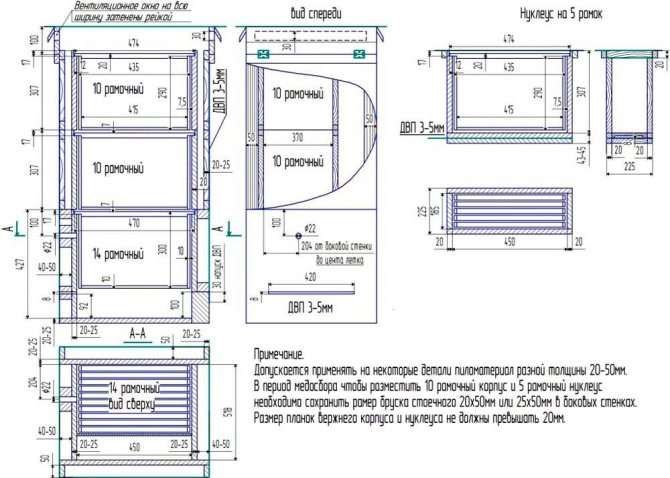

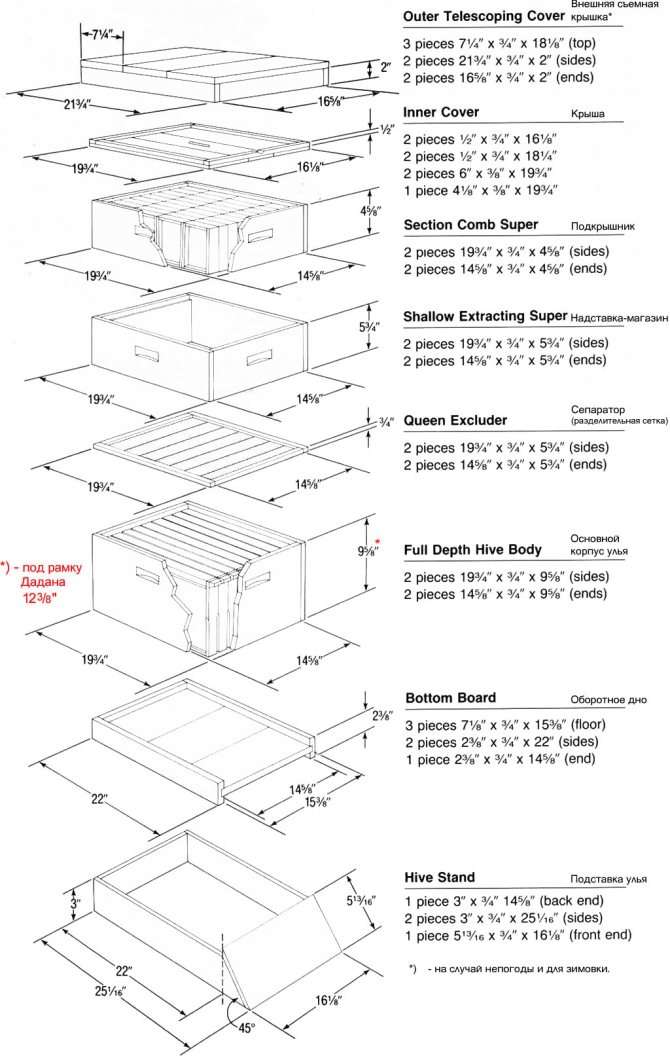

Схемы, чертежи и рамки для ульев

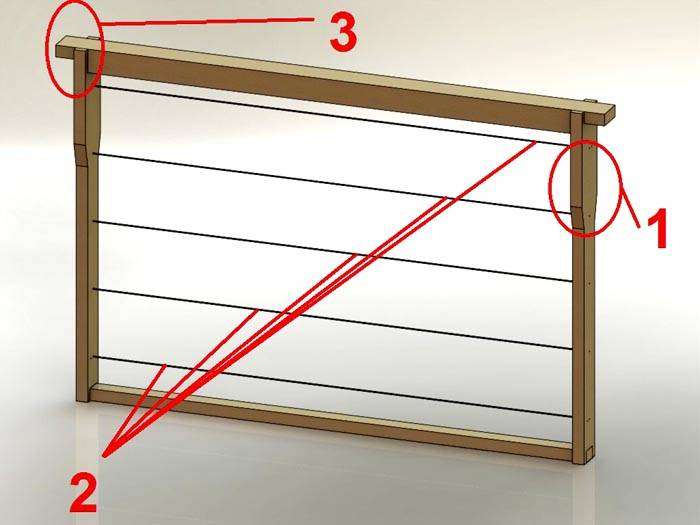

В большинстве случаев употребляются стандартные рамки размером 435Х230 мм (для гнезда) либо полурамки размером 435Х145 мм (для магазина). Их пустой просвет заполняется покрытой цинком проволокой поперечником 2 мм и восковыми листами. Эти листы с вдавленными донышками будут основой для строящихся сот. Рамки задвигаются сверху вниз в пазы и висят на плечиках – расширениях в высшей части.

Шаг, с которым размещаются рамки в коробе равен 37 – 38 мм. Сама ширина рамки (плечиков) незначительно меньше – 36-37 мм. Разница нужна, чтоб пакет рамок не застревал в коробе из-за термического расширения и склеивающего их прополиса. Это обеспечивает так называемое «пчелиное пространство».

Чтоб удачно сделать улей своими руками, необходимо знать, что устройство рамки, как и самого улья, значительно находится в зависимости от климата, в каком размещается пасека.

• В резко континентальной и горной местности необходимо делать рамки шириной 36 мм и их шаг – 38 мм,
• В равномерно континентальной местности – ширина 36 мм и их шаг – 37 мм,
• Местность с наименьшими перепадами температур (у моря, в степи и пр.) — 37 мм, с шагом 37,5 мм.

Меж стенами улья и последними рамками также должен быть точно установленный зазор. Он составляет 9,5 мм. Если сделать его огромным, то пчелы заполнят место сотами, а если меньше – то последняя рамка наклеится прополисом к коробу. Расстояние меж дном улья и нижней частью рамок должно быть 2 см. Пчелы должны свободно передвигаться по дну, и снизу должен поступать воздух. И даже при соблюдении этого правила, за пчелосемьями нужен постоянный уход, чтоб рамки не пристали к днищу.

Для того, чтоб делать высококачественные и однообразные рамки для ульев своими руками, пчеловоды используют особые лекала. Собирают их на гвозди. Изготовка рамок своими руками оправдано. Ведь и для маленький пасеки они необходимы сотками.

Изготовка улья

Вся конструкция состоит из отдельных частей (подставки, дна, корпуса с рамками, магазина с полурамками, подкрышника, крыши), а части, в свою очередь – из деталей. Чтоб правильно сделать улей, очень принципиально соблюдать точность замеров. Обычно изготовка начинают с подготовки деталей для стен корпуса. Пчеловодам, которые считают целесообразным сначала «набить руку» и завладеть главными приемами работы с древесной породой, лучше приступить к делу, подойдя с наименее ответственной части – обработки деталей магазина.

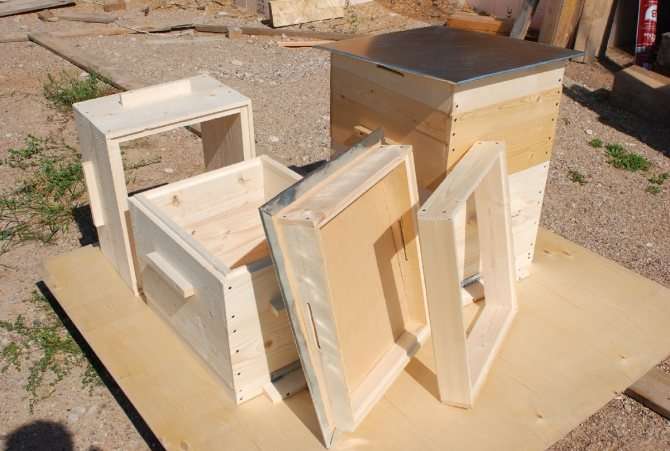

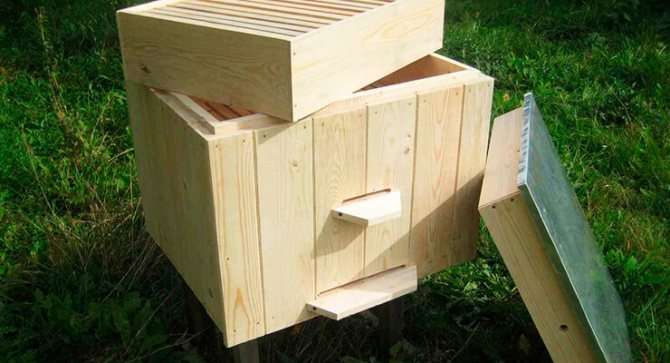

Готовый улей составляют из отдельных собранных частей

Магазинная надставка

Принцип конструкции магазина таковой же, как и корпуса, хотя его стены в два раза ниже.

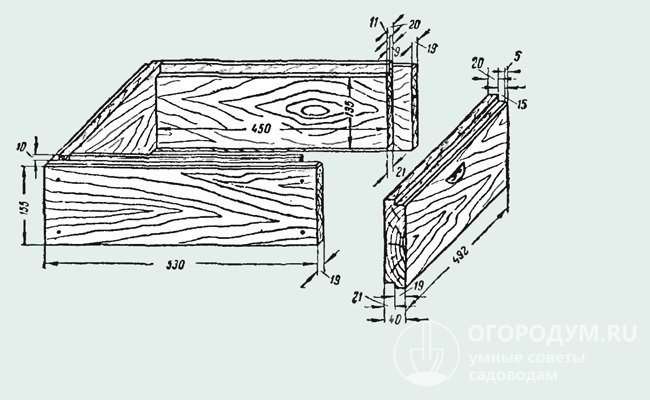

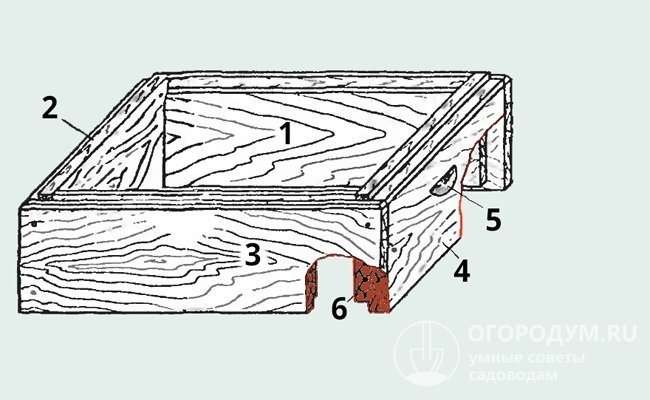

Магазинная надставка в собранном виде

На схеме: 1, 3 – передняя и задняя стены с рамочными фальцами; 2, 4 – боковые стены; 5 – выемка для переноски; 6 – демонстрация угловых сопряжений.

Размеры деталей для 12-рамочной магазинной надставки:

Наименование	Количество (штук)	Размеры необработанных заготовок/обработанных деталей (мм)
		длина	ширина	толщина
Передняя и задняя стены	2	550/530	170/165	45/40
Боковые стены	2	512/492	170/165	45/40

Пошаговый порядок работ последующий:

• обрезать доски по размерам. Выстроганную поверхность можно проверить при помощи железной линейки – приложить к обработанной плоскости ребром на искосок, поперек и вдоль, поглядеть на просвет. При перекосах будут видны щели;
• отторцевать детали до данных характеристик (530 и 492 мм);
• отобрать со всей длины внутренней стороны стен рамочные фальцы (11х20 мм), нижние фальцы (19х21 мм), а снаружи – верхние фальцы (10х20 мм);
• сделать у боковых стен верхние фальцы 10х20 мм (снаружи), нижние фальцы 10х21 мм – с внутренней стороны;
• на боковых стенах прорезать выемку для съема/переноски.

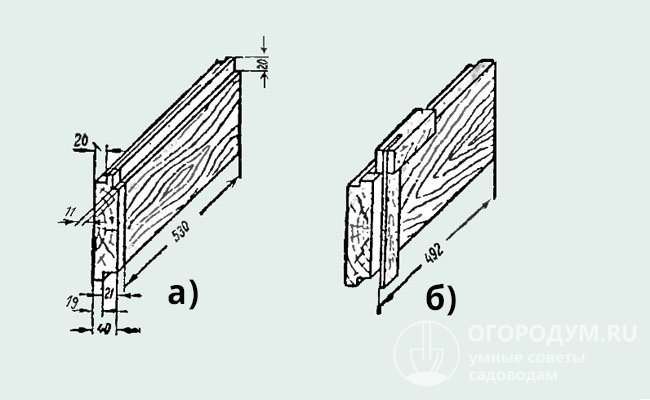

На схеме: а) передняя и задняя стены с отобранными фальцами; б) боковая стена с отобранными фальцами

После окончания фальцевания последующим шагом будет подготовка к «вязке» стен магазина. Для этого нужно отобрать торцовые четверти в его фронтальной и задней стенах поперек древесных волокон вдоль торцевых кромок.

Чертеж отбора торцевой четверти для связки магазина

Все детали готовы и сейчас можно приступить к сборке. Доски сочленяют в углах в четверть и скрепляют 2-3 гвоздями либо шурупами (0,8-0,9 см) на каждый угол. Многие пчеловоды перед сборкой промазывают соединяемые поверхности клеем (ПВА, водянистые гвозди и др.). Собирать следует кропотливо, без перекосов. Внутренние габариты магазина должны составлять 450х450 мм по длине и ширине.

Чертеж сборки магазина

Со всеми шагами процесса производства и сборки магазинной надставки можно тщательно ознакомиться в представленном видео:

Корпус

Корпус сооружают из 4 стен: фронтальной (с верхним летком длиной 0,8–10 см, высотой 1 см), задней и 2-ух боковых. Снутри корпуса по верхней кромке фронтальной и задней стен следует выбрать рамочный фальц (20х11 мм), также верхние и нижние фальцы аналогично тому, как делалось в магазинной надставке. Фальцы избавят сквозные щели и создадут наилучшую связанность с корпусом других частей улья. Детали гнезда связывают в углах в торцевые фальцы, которые выбирают в фронтальной и задней стенах. Для предотвращения попадания вовнутрь гнезда стекающей дождевой воды делают фаску (5х5 мм) по всей длине кромки внешнего верхнего фальца.

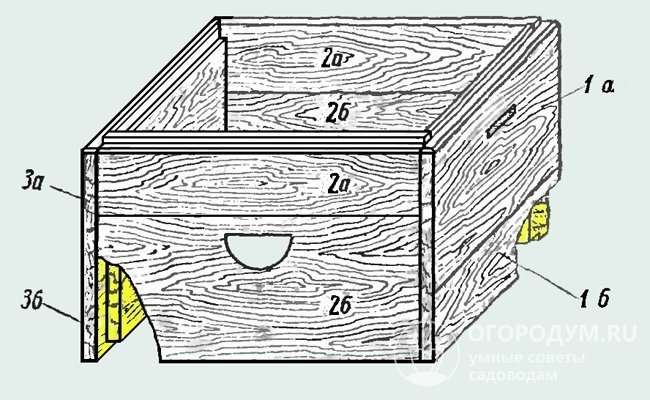

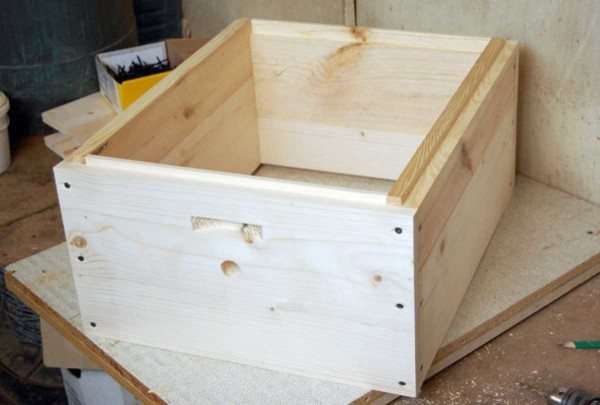

Корпус улья

На схеме: 1 – передняя стена: а – высшая часть; б – нижняя часть; 2 – боковые стены: а – высшая часть; б – нижняя часть; 3 – задняя стена: а – высшая часть; б – нижняя часть.

Детали для корпуса:

Наименование	Количество (штук)	Размеры необработанных заготовок/обработанных деталей (мм)
		длина	ширина	толщина
Передняя и задняя стены:
Высшая часть	2	550/530	225/220	45/40
Нижняя часть	2	550/530	115/110	45/40
Боковые стены:
Высшая часть	2	512/492	115/110	45/40
Нижняя часть	2	512/492	225/220	45/40

Изготовка корпуса включает три шага:

Сооружение щитов. Стены в готовом виде должны быть высотой 32 см. Такие широкие доски попадаются нечасто, потому обычно собирают базу в виде щитов, состоящих из 2-ух досок – широкой и поболее узенькой, соединенных по длине в гребень и шпунт. Места соединений в смежных стенах должны размещаться вразбежку, чтоб широкие доски перекрывали гребни и шпунты примыкающих стен. Это еще больше усилит крепкость гнезда.

Порядок работ последующий:

• обрезать и обстругать детали под размер;
• в верхних деталях отобрать шпунты (14 на 10 мм);
• в нижних отобрать гребни (14 на 10 мм);
• склеить щитки. Поверхности с гребнями и шпунтами смазать клеем (ПВА, водянистые гвозди и др.), соединить заготовки попарно, придавить склеиваемые поверхности струбциной и поместить в теплое место для сушки.

Подготовка щитов. После сушки щиты остругивают и торцуют согласно обозначенным размерам, отбирают фальцы (по аналогии с магазином).

Скрепление щитов в корпус. Все проделывается в том же порядке, как и при сборке магазина. Стены корпуса скрепляют по углам гвоздями (шурупами) 80-90 мм длиной (6 штук на угол).

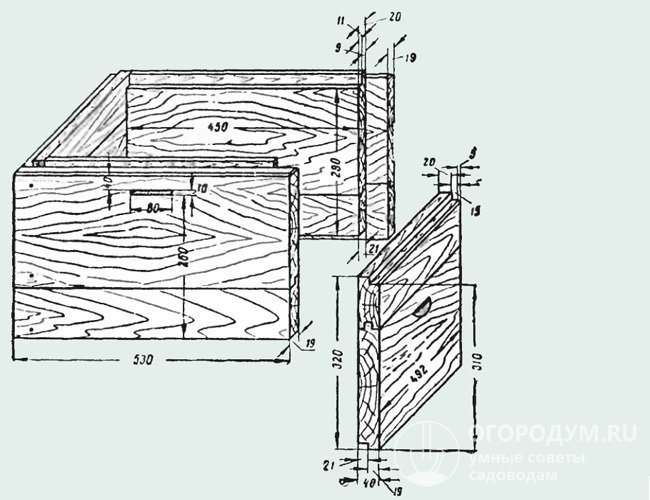

Характеристики корпуса с отнятой боковой стеной

В представленном видео можно познакомиться с тем, как делается склеенный щит без необходимости отнятия гребня:

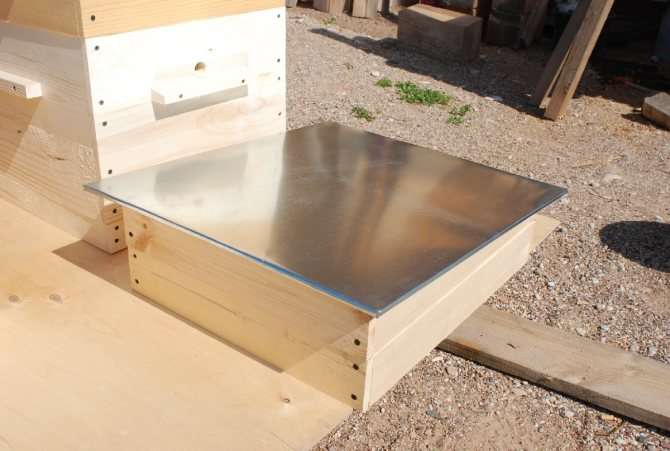

Подкрышник и крыша

Поверх корпуса либо магазина устанавливается подкрышник (утеплительная надставка). В ней укладывают потолочные дощечки, располагают утеплительную подушку, подкормку и др. Завершает конструкцию крыша.

Детали для подкрышника и крыши:

Наименование	Количество (штук)	Размеры необработанных заготовок/обработанных деталей (мм)
		длина	ширина	толщина
Подкрышник
Передняя, задняя и боковые стены (высшая часть)	4	552/532	105/100	25/20
Дощечки для потолка	6	508/488	85/80	20/15
Нагель угловой	8	50/40	6/поперечник	6/5
Крыша
Передняя стена	1	595/575	165/160	25/20
Задняя стена	1	595/575	85/80	25/20
Боковые стены	2	600/580	165/160	25/20
Фронтальный крутящийся опорный брусок	2	147/142	75/70	25/20
Задний продольный опорный брусок	1	555/535	23/20	25/20
Задний вертикальный опорный брусок	2	55/50	23/20	25/20
Воздухопроводящие затворки	6	70/65	55/50	15/10
Нагель угловой	8	50/40	6/поперечник	6/5
Кровельная доска	11	685/665	105/100	20/15
Кромочная доска	2	685/665	55/50	20/15

Подкрышник сооружают из 4 заготовок 1-го размера. Для их производства необходимо выполнить последующие работы:

• обработать и отторцевать детали до требуемых размеров;
• пропилить на торцах заготовок прямые шипы (20х20х20 мм);
• смазать клеем шипы и проушины шипов, после этого собрать строение и просушить;
• просверлить дрелью отверстия (длиной 45 мм, поперечником наименее 5 мм) по углам посреди шипа на каждом углу, смазать нагели клеем и забить в гнезда. Эта операция повысит крепкость конструкции;
• порезать дощечки для потолка в согласовании с размерами. Они ставятся над рамками гнезда либо магазинной надставки (в случае ее использования).

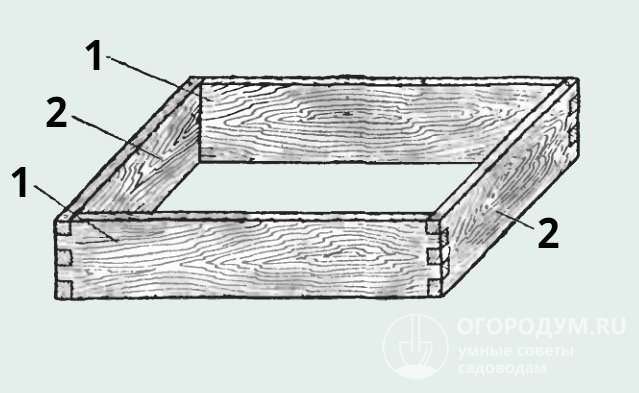

Собранный подкрышник. На схеме: 1 – передняя и задняя стены, 2 – боковые стены

Крыша делается односкатной. Ее конструкция содержит в себе обвязку и кровлю. Уклон делается от фронтальной стены к задней. Крыша покрывается тесом, поверх располагается кровельное железо либо хоть какое другое водонепроницаемое покрытие. Процесс сооружения крыши включает три стадии:

1. Изготовка обвязки. Передняя стена по высоте должна в два раза превосходить заднюю для сотворения наклона по верхней кромке (около 7 градусов). Чтоб получить таковой уклон в заготовках для боковых стен необходимо отпилить один угол наискось, по полосы от середины их задней торцовой кромки до верхушки фронтальной. Для проветривания подкрышечного места во передней и задней стенах следует пропилить 4 воздухопроводящих щели (200 мм длиной, 3 мм высотой) с склоном наружу либо просверлить в боковинах отверстия поперечником 30-40 мм. Сборка обвязки происходит аналогично сборке подкрышника – при помощи прямых шипов (20х20х20 мм) и нагелей.
2. Обработка и крепление опорных брусков и воздухопроводящих заслонок. Необходимо прибить продольный опорный брусок к задней стене обвязки с внутренней стороны на расстоянии 10 мм от ее нижней кромки. По углам, впритирку над продольным бруском прикрепить доп вертикальные опорные бруски. К боковинам снутри обвязки в углах около фронтальной стены прикрепляются на саморезах подвижные крутящиеся опорные планки. Их можно устанавливать как вертикально, так и горизонтально, зависимо от чего и кровля крыши может иметь не только лишь наклонное, да и горизонтальное положение. Круглые отверстия вентиляции следует изнутри зарешетить при помощи маленьких гвоздей либо скрепок стальной сеточкой с маленькими ячейками (менее 3 мм). Снаружи отверстия прикрывают вращающимися округлыми затворками.
3. Сооружение крыши, покрытие кровлей. Для предотвращения затекания дождевой воды в улей, следует сделать так, чтоб двухслойная кровля малость выступала за границы обвязки – до 4 см. Базу (1-ый слой) сбивают из 6 досок. Любая из них крепится 4 гвоздями к фронтальной и задней стенам обвязки, последние доски также прибиваются к боковым стенкам. Поверх нижнего слоя настилают 2-ой, наружный – кровельный материал либо очередной слой досок.

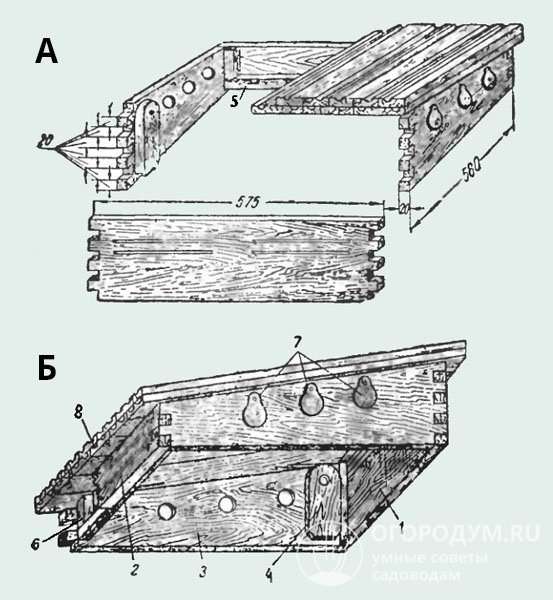

Конструкция крыши

На схеме: А – вид с отнятой фронтальной стеной и частью кровли; Б – внутренний вид крыши снизу, где 1, 2 – передняя и задняя стены обвязки с воздухопроводящими прорезами; 3 – боковые стены обвязки с круглыми воздухопроводящими отверстиями; 4 – фронтальные крутящиеся опорные бруски; 5 – задний продольный горизонтальный опорный брусок; 6 – задние вертикальные опорные бруски; 7 – воздухопроводящие затворки; 8 – кровля.

Из последующего видео можно получить представление об использовании листового алюминия в качестве кровельного материала:

Отъемное дно и прилетная доска

Донье сооружают из брусков обвязки, связанных в шипы, и настила.

Размеры деталей для отъемного пола и прилетной доски:

Наименование деталей	Количество деталей (штук)	Размеры необработанных заготовок/обработанных деталей (мм)
		длина	ширина	толщина
Задний брусок обвязки	1	550/530	95/90	45/40
Боковой брусок обвязки	2	550/530	95/90	45/40
Фронтальный брусок обвязки	1	550/530	33/30	45/40
Настил пола: задняя, средняя и передняя деталь	3	490/470	180/174	35/30
Нагель угловой	6	50/40	6/поперечник	6/5
Прилетная доска	1	550/530	85/80	25/20-10

Сооружение донья для ульев своими руками включает три шага:

1. Строительство обвязки. Необходимо выпилить четыре бруска по обозначенным характеристикам и сделать на торцах прямые шипы: 40х40х10 мм. Размеры верхних и нижних шипов на заднем бруске и последних шипов на фронтальном бруске отличаются – 20 мм. Соединить бруски в шипы при помощи клея и нагелей, просушить. Внутренние размеры приобретенного короба должны составить 450х450 мм. Для наилучшего крепежа настила пола лучше в боковых и задних брусках с внутренней стороны выбрать шпунты (10х10 мм).
2. Сооружение настила пола. Три доски настила с помощью клея соединяют меж собой в щит в гребень и шпунт (10х10 мм). После стыковки зажимают струбциной. После сушки в щите необходимо отобрать торцевые фальцы (20 на 10 мм) и получить гребни (10 на 10 мм). На фронтальной доске щита необходимо снять фаску на одну вторую ее ширины (впереди ее толщина должна уменьшиться до 20 мм).
3. Сборка дна. Склеенный щит необходимо вдвинуть в проделанные пазы обвязки.

В обвязке с внешних (нижней и верхней) поверхностей рекомендуется выбрать фальцы – 20 на 10 мм для более надежной установки днища под гнездо. По кромкам основания фальцев снять фаску (5х5 мм) для стока воды.

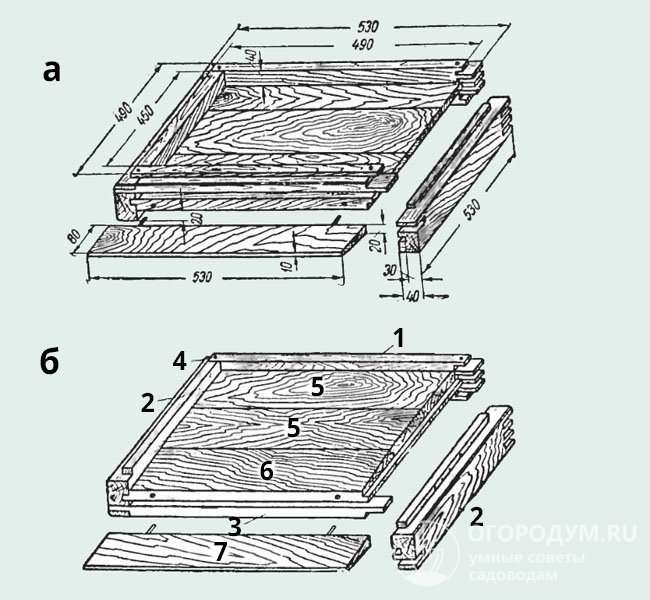

Дно улья – чертеж зимнего (а) и летнего (б) вариантов

На чертеже: 1 – задний брусок; 2 – боковые бруски; 3 – фронтальный брусок; 4 – нагель; 5, 6 – доски щита; 7 – прилетная доска.

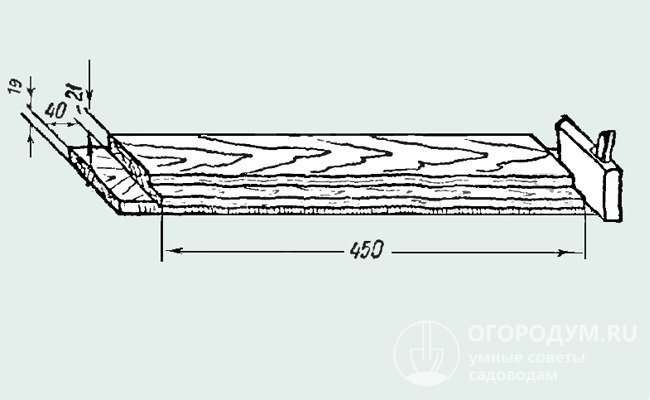

Прилетная доска (530 на 80 мм) – отъемная. Ее поверхность имеет уклон, для этого снимается фаска. В итоге передняя кромка составляет 10 мм, задняя – 20 мм. Прикрепляется доска к полу проволочными шкантами: нужно просверлить параллельные отверстия в доске и щитке таким образом, чтоб шканты свободно входили в гнезда.

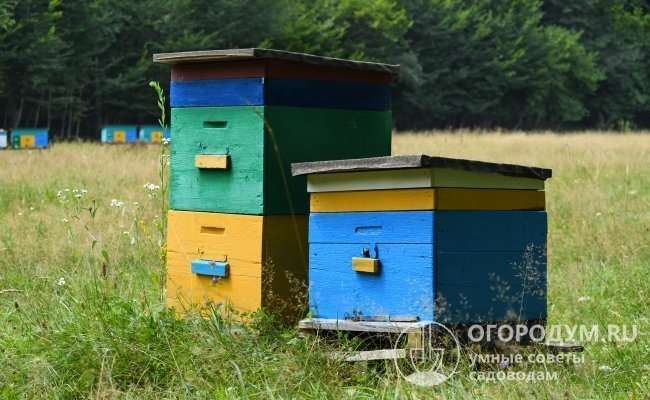

После сборки новый улей нужно выкрасить. Древесный корпус окрашивают снаружи, дно и крышу – со всех боков.

Расцветка улья продлит срок его эксплуатации и поможет пчелам, которые запоминают цвета (в особенности голубых, фиолетовых и желтоватых цветов), резвее отыскивать собственный дом в период сбора меда

Пчелиный улей, сооруженный в согласовании с обозначенными инструкциями, рассчитан под стандартные рамки и возможно обойтись уже готовыми. По мере надобности нетрудно сделать и личные новые рамки – весь процесс тщательно описан в статье «Рамки для ульев своими руками».

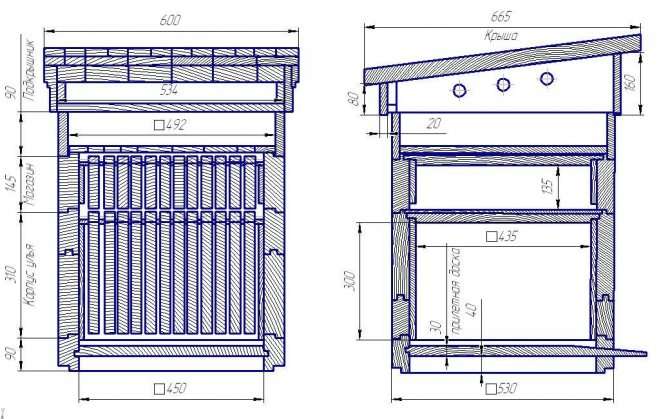

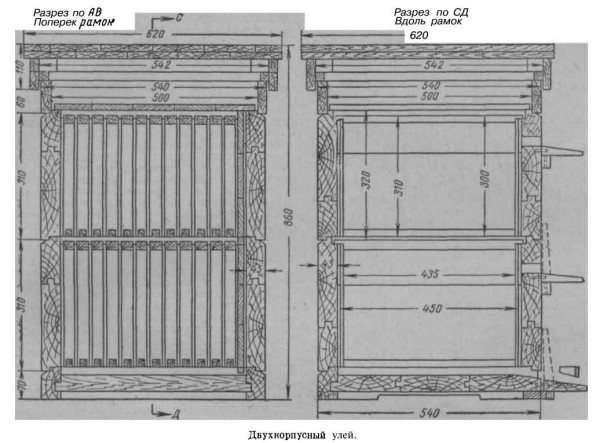

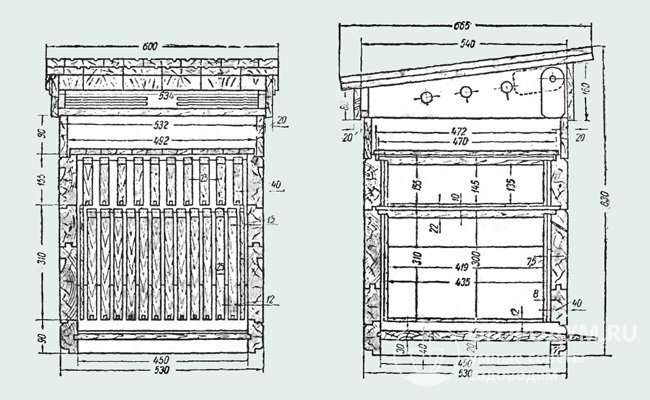

Собранный улей – чертеж переднего и бокового видов в разрезе

Всераспространенные типы ульев

Улей Лангстрота Рута

Это самый старенькый тип пчелиного дома со стандартными рамками вертикального типа. Все, что сказано выше, по большей части относилось к этим ульям вертикального типа. На практике в «многоэтажном» схожем улье всегда употребляется 3 – 5 корпусов, по 10 рамок в каждом корпусе. Эта обычная конструкция очень упрощает пасечные работы. В улье живут как слабенькие, так и сильные семьи. Сильные обеспечивают достаточный медосбор. Древесный улей Лангстрота идеальнее всего изготавливать из ровненькой и сухой доски до 4 см шириной. Габариты короба — 462 мм х 400 мм х 240 мм. Каждый корпус оборудуется 2 схожими диафрагмами из тонких досок либо фанеры. По высоте они должны быть такими же, как рамки, а по ширине – такими, чтоб за них не могла просочиться пчела.

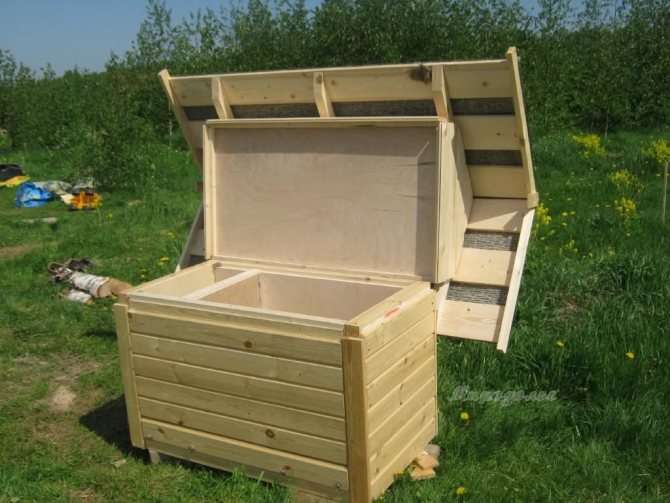

Лежак

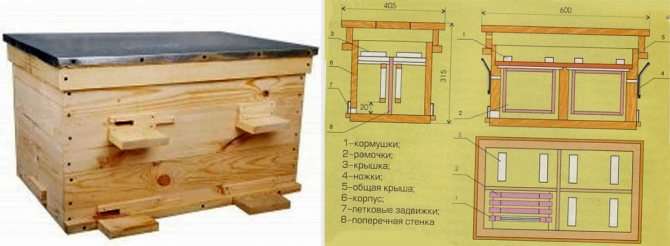

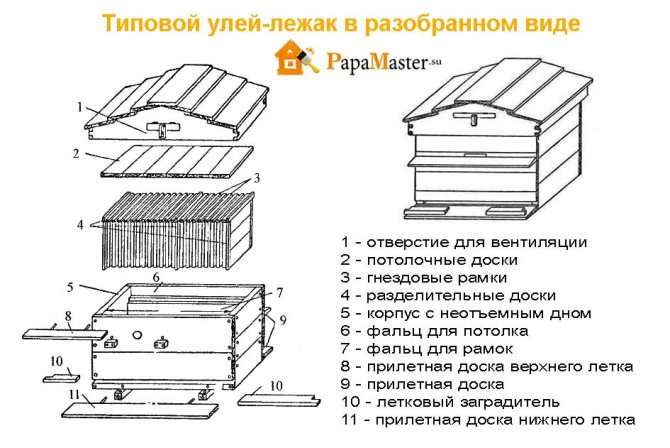

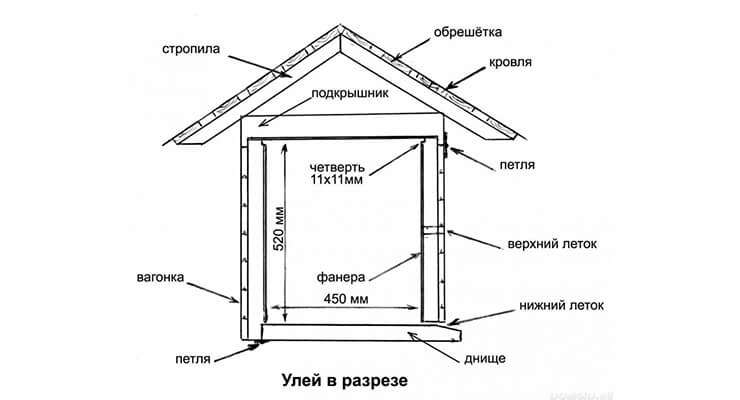

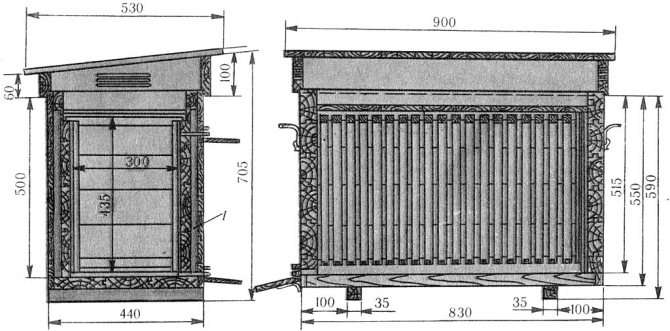

На рисунке представлено устройство обычного древесного улья-лежака. Таковой тип (без магазина, с удлиненной рамкой) именуют украинским. Он смотрится как сундук снаружи и нередко делается с откидной крышкой. Такое устройство улья подходит для теплого климата с огромным количеством расцветающих медоносов. Это в неком роде «ленивое» пчеловодство.

На последующем рисунке можно узреть устройство более сложного лежака, с магазином и на две семьи. В нем обязательно размещается диафрагма, пчелосемьи могут развиваться ввысь и за ним просто следить.

Лежак – хорошая конструкция для зимовки. В проф пчеловодстве он употребляется для спасения слабеньких семей зимой, и таковой улей просто сделать своими руками.

Многокорпусные ульи Дадана

Шарль Дадан в позапрошлом веке разработал свою конструкцию улья для местностей, не очень богатых медоносами. Этот тип не подходит для производства меда в промышленных масштабах. Но сам улей и пчеловождение достаточно ординарны, и полностью обеспечивают потребности маленького хозяйства.

Этот улей на 12 больших рамок (высота 300 мм), может обеспечить зимовку пары пчелосемей. Разновысокие корпус и магазин составляют один модуль улья. Модули можно устанавливать один на другой. Традиционный материал для производства ульев Дадана – гидростойкая фанера либо сосновая доска.

Альпийский улей Делона

Изобретатель этого улья Морде Делон приспособил эту колодообразную конструкцию для того, чтоб использовать большой потенциал альпийских лугов. Цветение в горах краткосрочное краткосрочное и бурное, расстояния меж группами медоносов огромные. А дневные колебания температуры очень значительны.

Делон решил, что конструкция улья для горных критерий должна приближать их жизнь к условиям существования одичавших пчел. Для этого он разработал низкую рамку из проволоки, на которую вощина натягивается без железных нитей. Сам альпийский улей состоит из низких (108 мм высотой) в плане квадратных корпусов, которые составляются в высочайшие колоды. Можно скомпоновать до 12 коробов в одном улье.

Пчеловождение и уход за схожим устройством достаточно сложные. Трудовые затраты на сервис горных ульев в 3 либо 4 раза выше, чем для конструкции Дадана. Ну и сделать таковой улей для горной местности своими рукам не так просто.

Не считая этих главных типов, есть наименее всераспространенные ульи Озерова, Варре, Хомича и пр., любой из которых «заточен» под определенные условия пчеловодства.

Галерея: улей своими руками (25 фото)

Однокорпусная модель

Обширное применение такому виду отыскали в регионах, где медонос скуден:

• Размеры рамок: 435 х 330 мм.
• Состоят из гнездового корпуса (12 рамок), с добавлением магазинных надстроек.
• Наращивание семей очень малозначительное.
• Если же требуется наращивание, следует усилить улей надстройками.
• Главное преимущество: лёгкость в транспортировке.

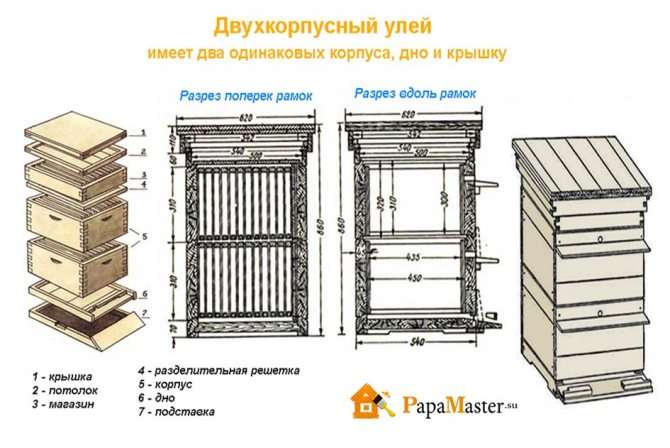

Двухкорпусный пчелиный домик

Строение сходно с однокорпусной конструкцией, номагазинных опций нет. Их подменяет полноразмерный корпус с двенадцатью рамками.

Достоинства такового типа: общий сбор мёда пчёлами будет значительно выше, чем в однокорпусном улье, конструкция позволяет предупредить вероятное роение.

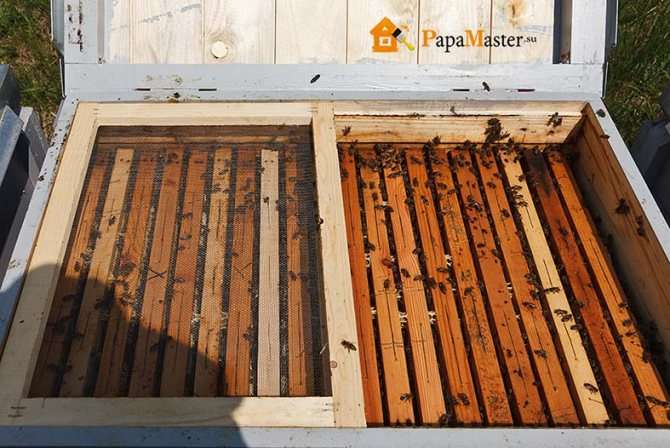

Улей-лежак

Представляет собой таковой же двухкорпусный улей, но в горизонтальном положении.

1. Наращивание гнезда происходит не ввысь, а в стороны.
2. Вмещают 15–20 рамок, размером 435 х 300 мм.
3. Достоинство – обслуживать пасеку очень комфортно, не требуется снимать корпус.
4. Безупречная конструкция для селекции.
5. Пчёлы отлично дают мёд и переносят зимовку.

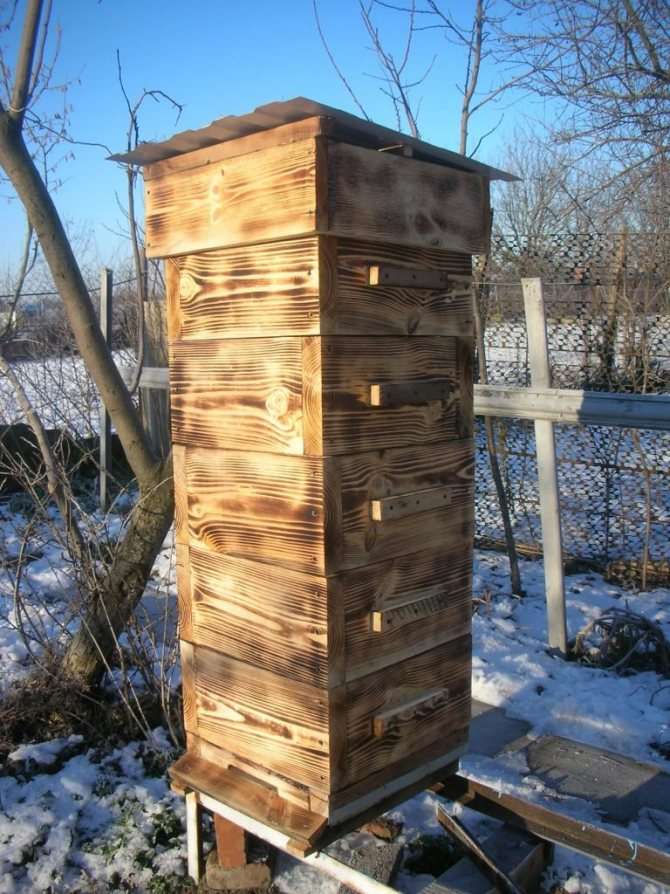

Многокорпусный вид

Непростая конструкция, состоящая из нескольких корпусов (от 4 до 8), поставленных вертикально друг на друга;

• в каждом корпусе расположено по 10 рамок (размеры – 435 х 230 мм);
• может быть, применение магазинов;
• отыскали применение на промышленных пасеках, также на любительских с огромным медосбором, употребляются для огромных семей.

Двустенный тип

Предназначен для выведения пчёл в районах с неблагоприятными критериями. За счёт 2-ух оболочек происходит утепление улья, потому для пчёл создаётся приемлемый локальный климат для зимовки на улице. Состоит из 14 рамок (размеры 435 х 230 мм), 2-ух магазинов (по 12 рамок).

Выбор типа улья находится в зависимости от того, в каких критериях будут разводиться пчёлы, также от задач, которые ставит впереди себя пчеловод.

Из чего и как выстроить улей

Дерево – традиционный материал для постройки ульев. Больше всего подходят хвойные породы: ель, пихта, кедр и пр. Из лиственных – тополь, липа, осина. Все эти типы древесной породы отличаются малой теплопроводимостью, что чрезвычайно значимо для улья. Доски не обязаны иметь червоточин, трещинок, сучков. Фанера, в особенности гидростойкая, — хороший материал для улья. Она суше дерева в изделии и обладает не худшими теплоизоляционными качествами, если утеплить стены листовым пенополистиролом.

Можно сделать улей и из пенопласта. Его нужно выкрасить, чтоб защитить от наружных разрушающих причин. В ближайшее время получают распространение такие материалы, как поликарбонат либо пенополиуретан. Так именуемый финский улей из пенополистирола кажется пчеловодам очень обычным в изготовлении. У него жалкие теплоотдачи, он легкий и дешевый. Но скреплять ППС шурупами неразумно, а отформовать в незаводских критериях – нереально. Его нельзя механически почистить. А если извлекать прилипшую рамку, то можно разрушить стены.

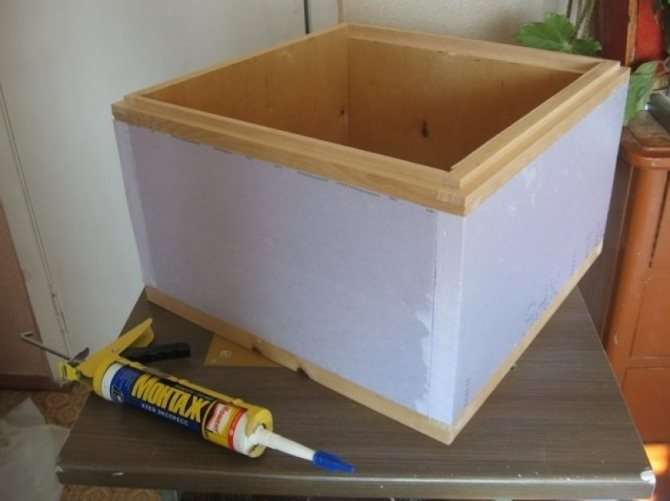

Особенности улья из фанеры и пенопласта

Древесные конструкции получаются более дорогими и массивными, потому многие пчеловоды предпочитают другие материалы – такие же натуральные, неопасные и стойкие при соответственной пропитке. Они изготовляют ульи из фанеры и пенопласта.

Особенность плит, склеенных из древесных волокон, – в завышенной проводимости воздуха. Чтоб гнездо не остывало в прохладное время года, корпус нередко утепляют с помощью двойных стен с пенополистирольной прокладкой меж ними.

У ульев из фанеры и пенопласта много положительных сторон:

1. Сравнимо маленький вес готовой конструкции.
2. Поддержание комфортабельной температуры, низкой влажности снутри корпуса.
3. Не плохая вентиляция гнезда.
4. Крепкость каркаса.
5. Защита теплоизолятора от повреждения, рассыпания.
6. Низкая стоимость, доступность материалов.
7. Простота производства и соединения деталей.

Фанерный улей с пенопластовой вставкой становится более теплым, чем конструкция из досок. Самодельные строения из склеенных древесных плит комфортны для пчел, долговечны, пасечнику с ними просто работать.

Как сделать улей своими руками: пошагово

Древесный либо фанерный: чертеж рамочного улья

Возьмите доски с напуском на отторцовку на 1 см в каждую сторону. Все они должны быть отлично высушенными, несмолистыми, не меньше года выдержанными.

По одному из предложенных чертежей просто высчитать количество материалов и выпилить все заготовки. Потом:

• Для скрепления боковых стен на них вырезаются кромки при помощи циркулярной пилы. Также стены скрепляют при помощи шурупов либо гвоздиков. Никаких зазоров в собранном изделии быть не должно.
• Вверху и понизу необходимо выбирать фальцы, которые обеспечивают плотную сборку ульев с внешней стороны и место для опоры рамок — с внутренней. Если нет фрезерной машины, то можно порезать фальцы шерхебелем – фальцевым рубанком.
• Глубина внутреннего фальца рекомендуется 17 мм, а высота – 11 мм.

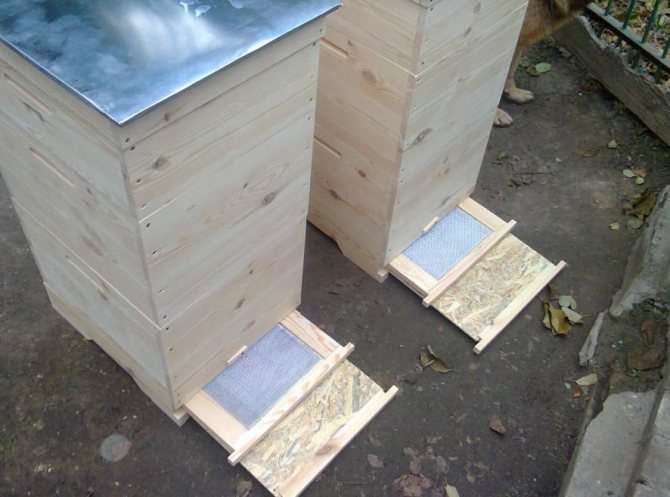

• Дно необходимо обить покрытым цинком металлом. Крепление – на шурупы. Можно сделать его обоесторонним: из 3-х брусков сделать раму, и в ней по периметру сделать паз для выдвижного дна.
• Как сделать рамки, поведано выше. Наилучшее сырье для них – ель.
• Отлично сделать для улья кормушку. Она располагается обычно на фальшдне либо стене. На фронтальной стене корпуса требуется вырезать леток. В большинстве случаев он круглой формы в поперечнике – 2,5 см.
• Крыша должна быть достаточно тяжеленной, закрывать улей плотно. Можно также оббить ее покрытым цинком металлом.
• Все короба должны быть подогнаны кропотливо. Следует предугадать сетку против клещей из оцинковки.
• В некие ульи устанавливают обогревающее устройство мощью до 10 Вт. К боковым стенам целенаправлено приделать ручки для переноски.

В вебе есть масса роликов с видео по изготовлению ульев своими руками. С их помощью и приведенных чертежей многокорпусных и рамочных ульев, эта работа будет легкой.

Как сделать улики своими руками

Если вы считаете, что сможете сделать ульи своими руками, то с этим тяжело не согласиться. Вправду, при наличии высококачественных материалов и знании размеров того, что для вас нужно, вы сможете смастерить домики для собственных пчёл. Но если вы не убеждены, попытайтесь выполнить модель из бумаги либо начертить чертёж и подсчитать вероятные трудовые затраты. При всем этом учитывайте, что пчёлам должно быть комфортно обитать в улье, а для вас — собирать мёд с меньшими сложностями.

Материалы и инструменты, которые необходимы

Для работы для вас пригодятся:

• верстак для распила древесной породы;
• инструмент для строгания досок;
• рубанок;
• измерительно-разметочный инструмент (уровни, рулетка);
• дрель для сверления отверстий;
• мелкие 5/8-дюймовые гвозди;
• древесная порода;
• клей по дереву;
• олифа;
• краска для нанесения наружного покрытия.

Невзирая на возникновение огромного количества новых строй материалов, пчеловоды используют древесную породу. Они более естественная для самих пчёл. Из новых материалов забугорные изготовители советуют пенополистирол. Домики из этого материала очень тёплые и комфортные для зимовки. Но их необходимо отлично фиксировать, потому что сильный ветер может опрокинуть эти лёгкие конструкции.

Принципиально! Используйте для ульев доску из всех мягеньких пород дерева. Нецелесообразно использовать фанеру либо ДВП из-за их подверженности атмосферным осадкам и деформации от влажности.

Размеры, чертежи и схемы

Возьмите за базу улей Дадан. Сначала для вас пригодится сделать корпус. Это конструкция из стен без дна. В нём будут располагаться рамки. Внутренний размер — 45?45?34 см. Толщина доски 3,7 см. В корпусе могут располагаться 10 гнездовых либо 20 магазинных рамок. Гнездовая рамка создана для образования сотов.

Размеры гнездовой рамки (длина х ширина х толщина):

• нижний брусок 41,5?2,0?1,0 см;
• боковые планки 22?3,7 верхняя ширина ?2,5 нижняя ширина ?1,0 см;
• верхний брусок 47,0?2,5?2,0 см;
• плечики верхнего бруска — толщина 1,0, глубина 2,75 см.

Также необходимо будет смастерить:

• прилётную доску на петлях;
• магазинную надставку — она нужна для роста семьи;
• подкрышник для фиксации теплоизолятора; размер 53,5?50,5?9 см, толщина доски 1,5 см;
• потолок, который собирается из досок размером 47,8?8 1 см;
• крышу (быть может односкатной, двускатной либо ровненькой); высота обвязки 10,5 см, длина боковой стены 58,5 см, торцевой — 53,5 см; толщина доски 1,5 см;

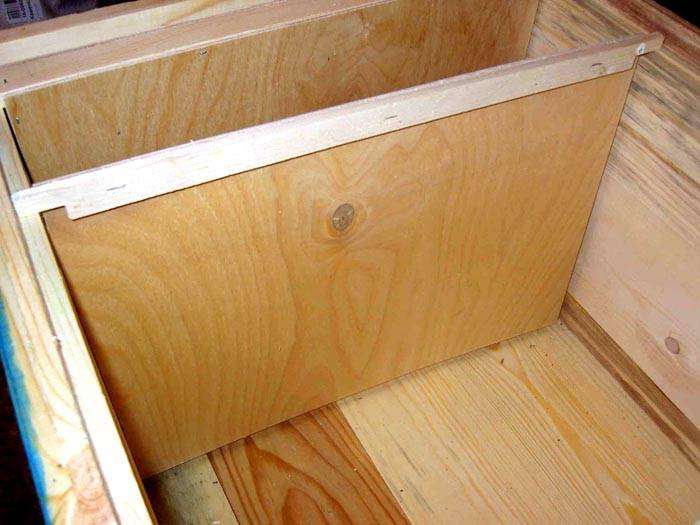

• вставную доску для разделения места улья; размер 45?32 см;
• выдвижное либо стационарное глубочайшее дно конструкции; размер 54?48 см;
• секционные рамки для получения мёда.

Понимаете ли вы? Чтоб получить одну чайную ложку мёда, необходимо, по последней мере, восемь пчёл.

Пошаговая аннотация

Создание улья состоит из 2 главных операций: выполнение заготовок деталей и сборки конструкции. Вы также сможете приобрести уже готовые пиломатериалы, которые остается только доработать и собрать конструкцию.

Материал, созданный для работы, должен быть сухим и приготовленным к работе. По другому вы не можете точно выдержать размер и после высыхания возникнут деформации готовой конструкции. Выбирайте древесную породу без изъянов и сучков. Сучки поперечником более 30 мм допускаются, если их будет не больше 2 штук на деталь. Допускается уровень влажности древесной породы — 15%.

Аннотация по изготовлению:

1. Приобретите все материалы. Учитывайте, что покупка дешёвых расходных материалов не только лишь уменьшит срок полезной эксплуатации улья, да и может нанести вред пчёлам (и мёду).
2. Используйте необработанную древесную породу — как правило это сосна либо кедр.
3. Ни одна из коробок не имеет дна, потому для вас необходимо всего только приобрести достаточно древесной породы, чтоб сделать боковые стены.
4. Некие комплектующие, такие как рамы и наружняя крышка, нелегко сделать и для вас лучше приобрести их.
5. Изготовьте корпус, магазинную надставку, крышу, дно.

Видео: изготовка корпуса улья

Корпус

Корпус является прямоугольной конструкцией для размещения рамок, которая состоит из боковых стен. В нём необходимо сделать леток, который быть может верхним либо нижним. Для нижнего, передняя стена не должна доходить до скрещения с нижестоящим элементом на 1,5 см. Верхний леток — это круглое отверстие поперечником 25 мм в 7 см от верхнего края.

Понимаете ли вы? Пчёлы держут под контролем прозрачность мёда, размахивая крыльями в точках вентиляции в улье с различной скоростью, чтоб держать под контролем испарение воды.

Крыша

Крыша быть может односкатной, двускатной либо плоской. Уклон вероятен из-за того, что передняя деталь обвязки по высоте превосходит заднюю. Покрыть улей можно рубероидом, покрытым цинком железом либо другим материалом.

Понизу под крышкой располагается подкрышник, который представляет собой дощатый прямоугольник без дна. В нём располагают утепляющие маты, кормушки и поилки. При транспортировке улья в подкрышнике располагается железная сетка, которая помогает воздухообмену. Сам потолок монтируют из отдельных досок. Их собирают при помощи планок. Потолок будет уложен над верхними брусками соторамок.

Дно

Возьмите предпочитаемую древесную породу и сделайте прямоугольное основание размером 54?48 см. Вы сможете собрать его из нескольких досок. Удостоверьтесь, что толщина доски более 2,5–3 см. Потом возьмите 3 планки и прибейте их с 3 сторон. С 4-й стороны сделайте выступ, чтоб можно было прикреплять прилётную доску. Если днище не выдвижное, то его приколачивают к корпусу. Но если оно движется, то необходимо установить полозья, чтоб можно было его передвигать относительно корпуса.

Понимаете ли вы? Пчёлы могут герметизировать улей без помощи других. Для этого они делают прополис. Эта смола является природным герметиком, который защищает их домик от вредных микробов и обладает противоварратозными качествами.

Самые всераспространенные материалы для сотворения ульев

Традиционные ульи – это древесные конструкции, которые своими руками делали пасечники еще во времена зарождения пчеловодства и приручения пчел. Этот вариант очень приближает насекомых к их реальным и естественным условиям обитания.

Но прогресс не стоит на месте и сейчас на вопрос: «Как и из чего сделать улей своими руками?» – ответов много. Благо различных схем и чертежей умельцами выдумано много, а нынешние строй гипермаркеты предлагают массу идей для использования материалов. Дерево. Этот материал по праву признается самым старым. Еще не так издавна фактически все, что можно было выстроить и сделать, делалось из дерева. Наилучшим вариантом будет дерево лиственных пород – липа, осина. Запах этой древесной породы очень позитивный и мед не получит специфичных особенностей. К тому же, летом в улье не будет собираться влага. Недочет – зимой необходимо отлично утеплять.

Для сотворения ульев в ближайшее время используют древесную породу хвойных пород – сосна, ель, пихта. Это экономный вариант, если обращаться к дереву, как к строительному материалу для улья. К тому же отличается неплохими показателями теплосбережения, что гарантирует неплохую зимовку при малозначительном утеплении. Из недочетов отмечается скапливание воды снутри улья и приобретение медом специфичного хвойного аромата, в особенности в новых сооружениях. Фанера. Материал, характеризующийся долговечностью и экологической чистотой. Если внешную часть конструкции покрыть акриловым красящим составом и утеплить домик пенополистиролом, то характеристики материала в разы затмят древесную породу.

Каким должен быть улей?

Конечно теплым, сухим и комфортабельным для насекомых! И это независимо от того, какой материал вы используете.

Принципиальное значение в изготовлении ульев своими руками имеет правильное вентилирование. Если этого не сделать, то пчелы могут погибнуть из-за ненадлежащих критерий проживания либо же покинуть место проживания в поисках нового, более комфортного и комфортабельного.

Очень отлично, если при постройке вы продумаете такую конструкцию, которая дозволит для вас модифицировать ульи и наращивать либо уменьшать их по необходимости.

При разработке подготовительного чертежа на бумаге стоит учесть последующие причины:

1. Размеры улья будут зависеть от нужного количества рамок снутри и их размера.
2. Ширина определяется как произведение количества рамок на число в 37,5 см.
3. При расчете длины учитывается тот же параметр (расстояние меж 2-мя боковыми планками). Так, в большинстве случаев длина будет равна сумме длины рамки и еще 14 мм.
4. В высоту ваш улей должен быть равен числу, в которое войдет сумма высоты фальцев и устанавливаемых рамок.

Традиционная конструкция и главные элементы

Традиционным вариантом улья, известного каждому пчеловоду, является 20-рамочный корпус с 2-мя отсеками, магазином и крышкой. На вид такая конструкция смотрится как ящик продолговатой формы, с огромным и толстым днищем, утолщенной крышей.

До того как приступать к работе по изготовлению грядущего улья для пчел своими руками, следует ознакомиться с составными частями конструкции и знать: что и зачем предназначается.

Фактически каждый вариант ульев (многие уж точно) содержит внутри себя последующие элементы:

1. Корпус. Представляет собой своеобразную коробку, состоящую из стен улья. Размеры корпуса могут быть различны и зависят от определенной модели. Также есть конфигурации с огромным количеством корпусов, что ставятся друг на друга. Неотклонимым атрибутом хоть какого корпуса является леток либо несколько летков.
2. Магазинная надставка. Не является неотклонимой частью, но в почти всех ульях находится. Смотрится как укороченная модель корпуса. Основная цель – сохранить мед в период его сбора, также обеспечить медом слабенькую семью, которая не способна собрать много урожая.
3. Подкрышник. Размещается меж крышей и верхним корпусом с рамками. Имеет то же назначение, что и магазин. Служит для сотворения наилучших критерий жизни пчелам, также для установки кормушки и утепления домика к зиме.
4. Дно. Оно быть может как съемным, так и нет. Любая конфигурация имеет свои положительные стороны. Так, если съемное позволяет более стремительно и отменно ухаживать за пчелами, то 2-ой вариант делает доп площадь для насекомых, своеобразную прилетную площадку.
5. Потолок. Представляет собой дощечки, которые перекрывают гнездо в высшей части улья. В некоторых моделях ульев заместо потолочка употребляется холстик.
6. Крыша улья. Главное назначение – защита от осадков и явлений природы, плохо сказывающихся на жизни гнезда. Быть может совсем хоть какой: пологая, плоская, двух- и односкатная. Плоская крыша комфортна при перевозке.
7. Рамки. Могут быть гнездовыми и секционными. Так, 1-ые служат для сотворения пчелами сот, а 2-ые – для заготовки меда в сотах.
8. Кормушка. Употребляется для организации подкормки либо же в случае необходимости исцеления пчел.
9. Вставная доска. Служит для сужения свободного места. Регулируется с учетом того, какие силы имеет определенная семья.

Все ульи можно поделить на несколько типов:

• квадратные (размер рамок по ширине и высоте совпадает);
• низко-широкие (длина несколько превосходит ширину);
• узко-высотные (высота существенно большая, чем ширина).

Источник: vsamodelino.ru
