Размеры улья дадан на 10 рамок: улей дадан своими руками

Подготовка материала

Правильно сделанное жилье для пчел прослужит более 10 лет, а соблюдая нужные правила, срок годности можно продлить:

• использовать высококачественный материал;
• верная обработка и сборка деталей;
• каждые три года новое окрашивание улья.

Изготавливать ульи Дадана своими руками лучше из натурального дерева. Потому что оно обладает «дышащим свойством» и способно выпускать пар наружу.

Принципиально! Дерево перед созданием улья Дадан должно пройти просушку, его влажность не должна быть выше 15%.

Многим пчеловодам тяжело смастерить древесные домики тогда и на помощь приходят улики из фанеры, которые не сложны в конструкции и безупречны для новичков.

Плюсы фанерного улья:

• крепкий каркас;
• сухость и теплота;
• дешевый материал, маленькой вес, легкость в сборке;
• просто транспортируется.

Особенности

Шарль Дадан родился в 1817 году во Франции. Но позже, в 1863 году, он вкупе с семьей иммигрировал в Америку и всю свою жизнь предназначил пчеловодству. Он повсевременно находил новые решения и способы оптимизации этого нелегкого дела. Шарль высчитал, что за один денек юная матка может отложить до 3 тыс. яиц. Позже из его расчетов следует, что пчелы в денек на сто процентов заполняют сот медом, размер которого в 1600 ячеек.

Так он сообразил, что в улье необходимо менее 12-ти рамок Квинби. Суммарное число ячеек тогда будет становить 10 500. На базе таких расчетов он и выдумал новейшую более лучшую конструкцию улья. Любопытно, что за базу собственных расчетов и изобретений Шарль не смущался брать выработки других изобретателей. Он использовал выработки Джеймса Квинби, Лангстрота, Мозеса и других.

Скоро другой изобретатель – Блат, сообразил, что Дадановские улья не годятся для зимовки пчел в Европе. Тогда он несколько переработал их конструкцию. Сейчас вышло, что ширина рамки уменьшилась с 47 см до 43,5 см. Так появился улей Дадана-Блата.

Конструкция и размеры

Дадановкий улей способен вмещать внутри себя от 10-ти до 12-ти рамок. Он состоит из гнездового корпуса, дна, магазинных надставок и крыши. При изготовлении конструкции своими руками стоить держать в голове, что все составляющие должны быть плотно подогнаны одна к другой, а сам корпус делается в форме куба. Также неотклонимым является соблюдение всех размеров.

Без подробного чертежа также лучше не начинать работу. О том, сколько необходимо материалов и какие инструменты подходят, побеседуем дальше, а на данный момент приведем примерные размеры его корпуса. Толщина фронтального щита должна быть 4 см, его высота – 32 см, а ширина – 53 см. Задний щит делается по аналогичным размерам. Толщина боковых щитов тоже равна 4 см, а ширина и высота – 48х32 см соответственно.

Размеры улья снутри должны быть 45х45х32 см. Для помещения рамок в корпус употребляются особые фальцы 1,1х2 см.

Размеры

Чрезвычайно значимо при изготовлении жилья для пчел использовать чертежи и ориентироваться на размеры улья Дадан:

1. Передняя и задняя стена – B-530, H-320, толщина 40.
2. Боковая стена – B-480, H-320, толщина 40.
3. Внутренние размеры – 450х450х320.
4. Рамочный размер для улика – 435х300.
5. Размер магазинной рамки – 435х145. Где H-высота, а B-ширина. Соблюдая характеристики и пользуясь чертежами можно с лёгкостью сделать улей Дадан своими руками.

10 рамок

Улей Дадана-Блатта считается самой пользующейся популярностью конструкцией в протяжении многих лет. 10-тирамочный улей Дадан предназначен специально для того, чтоб существенно уменьшить нагрузку на наружный корпус.

Эталоны по ГОСТу десятирамочного Дадана:

• высота корпуса 32,5 см;
• B – 44,5 см;
• L – 45 см;
• верхний леток – 12х10 см;
• магазины – 16,5 см.

Данный улей изготавливают строго по чертежам. Начинать постройку нужно с выбора материалов. Они должны быть крепкими и стойко переносить неблагоприятные климатические условия.

Чертеж улика Дадан на 10 рамок

Для постройки стен гнездовья, можно использовать фанеру. Для крыши и клапана используют водостойкую фанеру, которая продлит срок эксплуатации пчелиного домика. Кормушку лучше сделать из натуральной, мягенькой древесной породы, а надставку из надежного материала – пенополистирола.

Также его можно смастерить из пенопласта. Такие улики имеют ряд преимуществ перед древесным жилищем — сохранение тепла. Изготовив таковой пчелиный домик, можно получить собственного рода термос, который будет обеспечивать пчел летом прохладой, а зимой – теплом. Как сделать улей Дадан на 10 рамок, своими руками, можно выяснить из видео:

12 рамок

Для самостоятельной постройки 12-тирамочного улика, следует знать характеристики и кропотливо ознакомиться с чертежами. Размеры улья Дадан на 12 рамок:

1. Рамка для гнезда и магазина – 435х300; 435х145.
2. Надрамковое место с зазором в 10 мм.
3. Расстояние меж стеной и боковой планкой – 7.
4. Подрамковое расстояние – 25.
5. Боковая разделительная планка шириной 37.
6. Высота магазина – 165.
7. Верхний леток – 120х100.
8. Высота готового улья – 325, ширина – 445, длина – 450.

Чертеж улика Дадан на 12 рамок

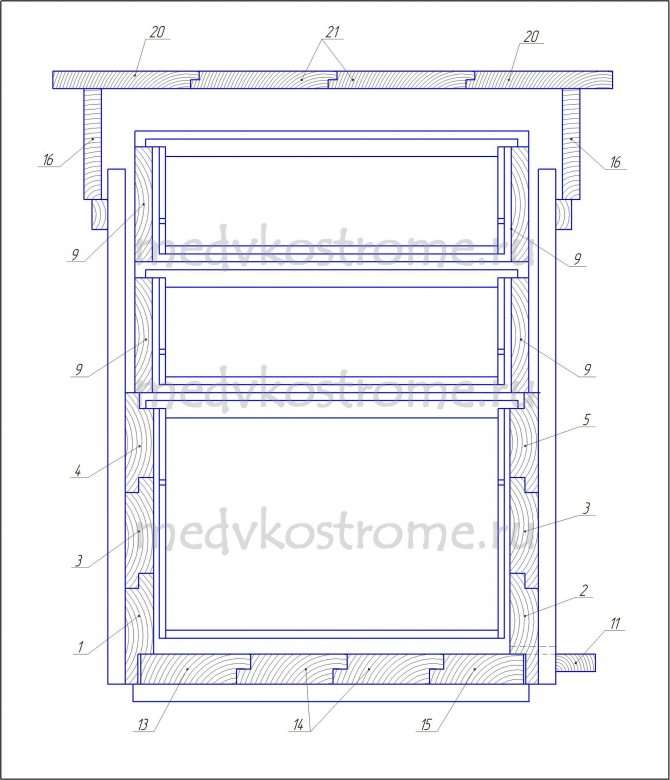

Однокорпусный улей Дадан с 2 магазинами

Постройка Дадановских улей производится поэтапно:

• предварительные мероприятия;
• изготовка корпуса и испытание его на крепкость;
• установка дна (днище для пчел лучше делать съемным);
• постройка магазинов и крыши;
• покраска.

Принципиально! Стены у магазина должны быть тоньше 20 мм. Это сделает улей более легким при транспортировке в период сбора огромного количества меда.

Создание 12-ти корпусного улика Дадан своими руками, видео:

14 рамок

Утепленный 14-тирамочный улей используют в регионах с жестоким климатом. Гнездовье рассчитано на 14 рамок размером 435х300, а магазинное отделение – на постановку 2-ух магазинов по 12 рамок — 435х145 в каждом, заместо которых можно расположить 14 при двухкорпусном содержании пчел.

Дно состоит из щитка и обшивки, место меж ними прокладывается оберточной бумагой. Строительный материал для щитка должен быть шириной 30 мм и скреплен рейками. Для обшивки используют доски толщеной 15-20 мм, обработанные в четверть.

Фронтальные и задние стены мастерят из внутренней доски шириной 30 мм и внешней – 20 мм. Просвет меж ними заполняется теплоизолятором – паклей, кострой, маленькой стружкой.

Характеристики 14-тирамочного улья Дадан с магазином

Двустенный улей Дадан, детали

16 рамок

16-тирамочный улей с одним корпусом для пчел своими руками изготавливают из натуральной древесной породы, верх и торцы крыши покрывают покрытым цинком листом шириной в 1мм. Он имеет размеры и состоит из:

1. Крышки, характеристики – 720х570х80, с шириной доски 27 мм. В крышке делают два воздухопроводящих отверстия размером 280х13, закрытые железной сетью.
2. Подкрышечника – 675х525х90, толщина древесной породы – 27, внутренний нижний фальц – 17х10.
3. Гнездового корпуса – 675х525х320, толщина доски – 37, продольный леток – 100х10.
4. Днище – 675х525х90 с нижним летком размером 180х10.

Такое жилье обеспечивает сухость, способность сохранять тепло в зимний период, отлично вентилируется, достаточный объем и возможность расширения по мере роста пчелиной семьи и поступления нектара.

Аннотация по изготовлению ульев Дадана

До работ нужно высчитать размеры и приготовить чертеж 12-ти рамочного улья Дадан. Поверхность древесной породы должна быть кропотливо обработана. Для обеспечения плотного соединения досок меж собой, по их торцевой длине фрезеруются продольные пазы и шипы. При сборке отдельных щитов их нужно промазать клеем.

1. соберите из досок переднюю, заднюю и 2 боковых стены в согласовании с размерами чертежа;
2. швы меж досками у разных стен должны быть разнесены по ширине для обеспечения большей прочности собранной конструкции;
3. в щитке фронтальной стены высверлите леток и изберите отверстие под вентиляцию понизу;
4. соберите корпус из 4-х щитков, соединяя их в торцах с помощью гвоздиков либо шурупов;
5. аналогично стенам соберите днище, не забыв об устройстве выступающей прилетной планки;
6. сделайте фальцевые опоры для установки рамок;
7. покройте внешную поверхность водоотталкивающим составом в виде фасадной краски либо лаковой пропитки;
8. изготовка магазинов происходит аналогично сборке корпуса;
9. набейте планки по верхнему контуру магазина для способности устанавливать рамки;
10. в согласовании с чертежом изготовьте подкрышник и закрепите на нем собранный щит;
11. покройте поверхность водонепроницаемым материалом;
12. просверлите лицевой части подкрышника леток, а по краям отверстия вентиляции;
13. установите корпус на съемное дно, сверху поставьте магазин и закройте конструкцию крышкой, улей собран.

При изготовлении нужно повышенное внимание уделять плотности соединений. В прохладное время года через щели, даже самые маленькие, из домика будет уходить тепло и пчелы пострадают. Не считая этого, в щелях и трещинках может накапливаться влага, которая, в итоге замерзания, начнет разрушать древесную породу. Все недостатки нужно кропотливо обработать шпаклевкой и закрасить.

Обычно на изготовка 1-го дадановского 12 рамочного улья своими руками по чертежу затрачивается 6-8 часов. Потому, если вы планируете сделать более 1-го, организуйте поточную заготовку отдельных частей, а уже позже начинайте сборку. Это дозволит сберечь время.

Крыша

К постройке крыши нужно отнестись со всей серьезностью, потому что она должна быть всеприменимой и для корпуса, и для магазинов:

1. Сделать крышу необходимо так, чтоб оставались зазоры на маленький свободный ход, но при всем этом она должна очень плотно ложиться по плоскости.
2. Вентиляция и верхний леток. Леток можно сделать узенький и длиннющий. Он будет делать еще функцию частичной вентиляции, а можно вентиляцию сделать по краям закрыв ее сеточной защитой и сделать маленькой леток.
3. Крыша дополнительно обшивается высококачественным железным листом, а древесные части красят под цвет всего домика.

На каком дадановском улье лучше приостановить выбор?

Традиционный вариант дадановского домика в текущее время фактически не употребляется. Измененный улей, состоящий из нескольких корпусов и магазинов — это единственно верный выбор. В таком варианте, семье насекомых много места. Но основное — это наличие достаточного места для матки, которая откладывает яичка. Не считая этого, в улье остаётся место для хранения мёну и подкормки.

В вешний сезон нужно вычищать улей, делать подкормку и расширять гнездо. В нём быть может не только лишь 10, да и двенадцать рамок. Для того чтоб занятый корпус с семьёй не нарушил температурный режим под него ставят доп магазин. Любая деталь домика для пчёл является неотъемлемой его частью. На период активного приёма нектара также быть может доставлен магазин. На нём поверх гнёзда пчёлы будут укладывать корм. Если пригодится это сделать меж гнездом и магазином устанавливают доп корпус.

В последние деньки июля пчёлы расположатся на нижней части дома, для того чтоб продолжить собирать мёд в резвом темпе. В конце лета у пчёл появится время для подготовки к зимнему периоду. К концу ноября у насекомых практически начинается зима. Потому ранее периода необходимо сделать очень комфортабельные условия для пребывания насекомых во время холодов.

Чертежи

Перед тем, как самому выстроить домик для пчелиной семьи, нужно кропотливо изучить чертежи улья Дадан на примере 10 рамок:

10-тирамочный домик Дадан

10-тирамочный улей с магазинами

10-тирамочный улей с магазинами 2

10-тирамочный улей с магазинами 3

Размеры дна с выдвижной сетью и лотком

Размеры дна с выдвижной сетью и лотком 2

Прилетная доска

Подкрышник

Крышка

Гнездовая и магазинная рамка

Гнездовая и магазинная рамка 2

Изготовка 12-рамочного многокорпусного дадановского улья

Как уже говорилось, необходимо иметь в наличии наброски и подробный чертеж в картонном варианте для наглядности. Работы выполняются только с заготовками с ровненькими, обработанными поверхностями. Чтоб обеспечить плотное соединение деталей вместе, их торцы время от времени фрезеруют для получения продольных пазов и шипов, которые потом нужно промазывать клеем.

Процесс сборки:

1. по чертежу собираются передняя, задняя и боковые стены;
2. необходимо точно разнести швы досок по ширине – это обеспечит огромную крепкость готового улья;
3. переднюю стену сверлят для производства летка и получения нижнего воздухопроводящего отверстия;
4. собирают основной корпус, торцы рекомендуется соединять гвоздями либо шурупами;
5. дно собирают аналогичным образом, не запамятывая установить выступающую прилетную планку;
6. с наружной стороны всё покрывают водоотталкивающими составами (фасадная краска, лаковая пропитка);
7. магазин изготавливают аналогичным изготовлению корпуса методом;
8. последующий шаг – укрепление планок на верхнем контуре магазина для установки рамок;
9. изготовка подкрышника и закрепление собранного щита делается строго в согласовании с чертежами;
10. просверливают в подкрышнике леток, по сторонам – отверстия вентиляции;
11. корпус устанавливают на дно, сверху на корпус ставят магазин и закрывают готовый улей крышкой.

Пример производства 12-рамочного многокорпусного дадановского улья приведен в последующем видео.

Гнездовье Дадановских улей, обычно, располагает 12 гнездовых рамок — 435х300. Внутренние эталоны гнездового нижнего корпуса:

• высота – 325;
• ширина – 445;
• длина – 450.

На фронтальной и задней стене выбираются фальцы под рамки и под потолочные доски. На фронтальной стене делается верхний леток – 125х10. Гнездовой корпус должен быть построен из древесной породы шириной не меньше 35 мм.

Достоинства и недочеты улья

Как и большая часть конструкций, улей Дадана имеет свои положительные и отрицательные свойства. К главным преимуществам следует отнести:

• ординарную конструкцию из доступных материалов;
• несколько вариантов комплектации;
• возможность содержания большой пчелиной семьи в одном корпусе;
• увеличенный сбор меда в надстроенном магазине;
• отсутствие необходимости передвижения томных верхних корпусов;
• возможность одновременного размещения 2-ух пчелиных семей в одном улье после установки разделительной диафрагмы;
• простоту проверки состояния рамок;
• возможность сотворения отводка во время роения.

Главный недочет заключается в неспешном развитии насекомых весной. Не считая этого, вся конструкция достаточно громоздка и ее тяжело транспортировать. И, все таки, огромное количество плюсов гласит о том, что Дадан, как 1-ый изобретатель, смог учитывать большая часть особенностей жизни пчелиной семьи. Потому до сего времени эта система любима пчеловодами и обширно всераспространена на пасеках.

Читать также Чем подкармливать зайчика на откорм

10 рамочный улей, его конструкция и изготовка

Сделать улей в домашних критериях достаточно нетрудно, но вы обязаны иметь какой-никакой инструмент и владеть наименьшими столярными способностями. Долгими зимними деньками, когда главная работа на пасеке отсутствует, самое время начать подготовку к новенькому сезону.

Одним из таких моментов, с которым сталкивается каждый пчеловод, является домики для пчелосемей, ведь каждую весну остро встает вопрос роения и, может быть, для вас нужно прирастить свою пасеку до большего количества пчелосемей.

Для производства ульев нужно брать древесную породу ветлы либо ольхи, но хорошо подойдет и рядовая сосна.

Что необходимо иметь в собственном арсенале:

• Рейку либо брус;
• Доску шириной 1-1,5 сантиметра для крыши;
• Доску 2,2-4 сантиметра для корпуса;
• Пилу;
• Молоток;
• Гайковерт;
• Рубанок;
• Соединительный материал (саморезы, гвозди).

До производства нужно обработать весь материал рубанком, чтоб были гладкие грани.

После того как доска готова, нужно начинать сборку с внутренней части яруса/улья, соединить доски, выпиленные под нужный размер при помощи клея.

Делается внешняя часть наподобие щитов, вовнутрь которых мы помещаем внутренний корпус и крепим меж собой оба корпуса при помощи гвоздиков.

Дальше нужно оббить внешние стены домика при помощи молотка и гвоздиков (гайковерт, саморез).

Направьте внимание! Непозволительно, чтоб крепежный материал при соединении выступал на внутренних стенах домика. Уделите этому повышенное внимание при выборе нужной длины гвоздя либо самореза.

Все части при помощи специального инструмента крепятся под углом 90 градусов. Перед тем как приступить к установке дна и крышки, нужно выпилить летки подходящего размера. Размер летков стандартный: нижний (10х250 мм), верхний (10х100 мм).

Верхняя крышка делается с фронтоном и потолком для вентиляции, данное расстояние актуально нужно в летний период. На зиму потолок может заполниться утеплительным материалом.

Нижняя часть улья (дно) быть может сделана как глухой, так и со особым поддоном для чистки от мертвого клеща и отходов переработки пчелы, что является очень комфортным при обслуживании огромных пасечных хозяйств.

Если ульи выполнены с глухим дном, попытайтесь при эксплуатации уложить на дно маленькой плотный лист гофрированной бумаги, состоящий из 2-х частей — это упростит задачку уборки мусора.

Также помните, что выбирать нужно только сухое дерево, которое при продолжительном использовании будет иметь малые характеристики при усыхании. Мелкие недостатки пчелы сами решат, замазав образовавшиеся щели при помощи прополиса.

Итак, вы стали владельцем нового домика для проживания пчел. Не забудьте перед внедрением на сто процентов просушить его и обработать изнутри особым веществом, либо просто обжечь при помощи паяльной лампы.

Виды, свойства и особенности ульев

В нынешнем искусстве пчеловодства существует достаточно огромное количество различных конструкций пчелиных домиков. Многие продолжают использовать те, которые остались по наследию от предшествующего владельца пасеки, некие приобретают новые. Чем подольше мастер употребляет огромное количество разных изделий, тем больше склоняется к тому либо иному виду.

Некие даже начинают изготавливать новые виды, компонуя разные узлы различных систем. Так получаются новые ульи, в процессе использования которых они либо приживаются посреди пасечников, либо о них все запамятывают.

Таких экспертов достаточно не много, и не будем перечислять те новые особенности, которые повсевременно возникают в этой среде. Хотелось бы побеседовать о конструкциях, которые уже издавна признаны традиционными и числятся одними из наилучших экземпляров.

Одним из более выдающихся пчеловодов был французский мастер Шарль Дадан, который разработал конструкцию, которая и до настоящего времени считается одной из наилучших и употребляется на многих пасеках в нашей стране.

Пчеловоды по-достоинству оценили эту систему, состоящую из 1-го огромного корпуса снизу и нескольких, по размерам в два раза меньше главного, сверху для хранения меда.

Все виды рамочных ульев делятся на горизонтальные и вертикальные. Очень комфортно для тех, кто не может по любым причинам подымать тяжкий вес.

Неплох таковой улей и для духовного успокоения, когда нет необходимости копить много меда, в особенности, когда главное внимание пасечника уделяется выращиванию пчелы и познаванию ее внутреннего мира и устройства.

Для новичков хорошо было бы начинать ознакомление с данных конструктивных особенностей.

Горизонтальные — улья-лежаки. Они неплохи тем, что нет необходимости оперировать томными корпусами, и при образовании новейшей семьи (отводка) можно воткнуть рядом с главными рамками перегородку, потом до рождения матки перенести рамки с новообразовавшейся семьей.

Существует несколько вариантов ульев-лежаков, которые более всераспространены:

1. Украинский;
2. Лайанса;
3. Славянский;
4. Галицийский;
5. Левицкого;
6. Варшавский;
7. Ващенко;
8. Докучаева;
9. Долинского.

Все улья такового типа отличаются от вертикальных к тому же тем, что в них устанавливается большая рамка, которая превосходит размеры фактически вдвое. Соответственно устройство и размещение гнезда мало отличается от многокорпусных конструкций.

Стоит знать! Большая часть перечисленных выше конструкций имеет достаточно большой размер и вес, потому не может употребляться на пасеках, которые передвигаются поближе к месту медосбора.

Если же гласить о вертикальных конструкциях, то тут сразу нужно сказать, что такие ульи более всераспространены на пасечных угодьях и выездных площадках. В текущие годы пчеловоды все в большей и большей степени склоняются конкретно к этой базе, и общение с пчеловодами на бессчетных ярмарках, и сборах это подтверждает.

Чем все-таки неплохи многоярусные изделия? Ответ прост. Конкретно они очень отлично дают возможность копить мед для следующего его сбора и реализации.

Создавая огромную пасеку (выше 10 семей), вы навряд ли думаете об успокоении души и занятием возлюбленным делом. Пасека становится вашей работой и зарабатыванием средств для проживания.

Она отбирает у вас фактически всегда и просит огромного внимания. Потому для наибольшей продуктивности и выбираются многокорпусные улья.

Размещение частей в них имеет некую последовательность. Весной ставится 1-ый корпус со сформированным гнездом и маткой.

Потом при расширении семьи и первого молодняка устанавливается 2-ой корпус, в который начинается 1-ый сбор меда. После того как семья окрепла, ставиться 3-ий корпус. Четвёртый — в период наибольшего медосбора.

В отдельных моментах можно следить установку пятой надставки. Это происходит по мере надобности образования нового отводка. Трудность всего этого в том, что повсевременно нужно поменять местами корпуса для заслуги тех либо других результатов, что достаточно хлопотно и просит определённых физических усилий.

Говоря о нашем 10 рамочном улье, также следует знать все тонкости данного искусства, но физических издержек будет на порядок меньше, из-за того что он имеет корпуса в два раза меньше стандартного нижнего, либо как в конструкции Лангстрота-Рута.

Чтоб сопоставить наш улей Дадана, давайте приведем незначительно черт его главного соперника, а конкретно многокорпусного улья Лангстрота-Рута.

Этот улей является фаворитом промышленного производства многоярусных домиков из-за его размеров. Рамки в данном изделии превосходят размеры Дадановсого, соответственно с них можно больше собрать меда, но, как было сказано выше, они достаточно громоздки.

Достоинства такового типа:

1. Все рамки имеют однообразный размер;
2. Просто отыскать ремонтные узлы;
3. Возможность роста пчелосемьи;
4. Размеры корпусов схожи, просто транспортировать.

В принципе все это можно отнести и к нашему улью, но есть некие отличия, о которых мы побеседуем в последующей главе.
