Как установить и подключить автоматику на скважину

Для личного водоснабжения употребляются скважинные и колодезные источники незапятанной воды, забор которой осуществляется при помощи погружных либо поверхностных электронасосов. Они не могут работать безпрерывно и должны отключаться по мере заполнения магистрали, управление циклами включения отключения электронасоса производит автоматика для скважины либо колодца.

При организации системы водоснабжения личного дома электронасос подбирают, исходя из дебита, после этого монтируют автоматическую систему управления его работой, включающую электронику и накопительную емкость. От правильного подбора и опции электрических управляющих устройств зависит продуктивность водоподачи, срок службы электронасоса и удобство использования водопроводом.

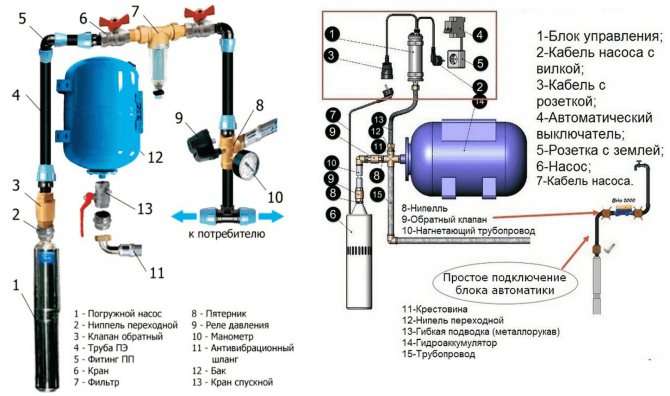

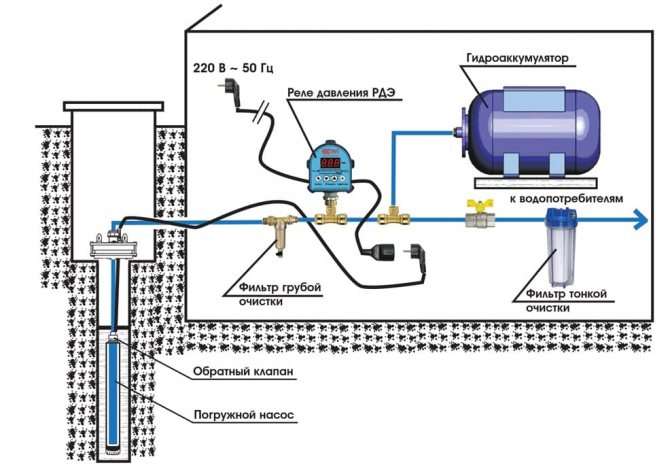

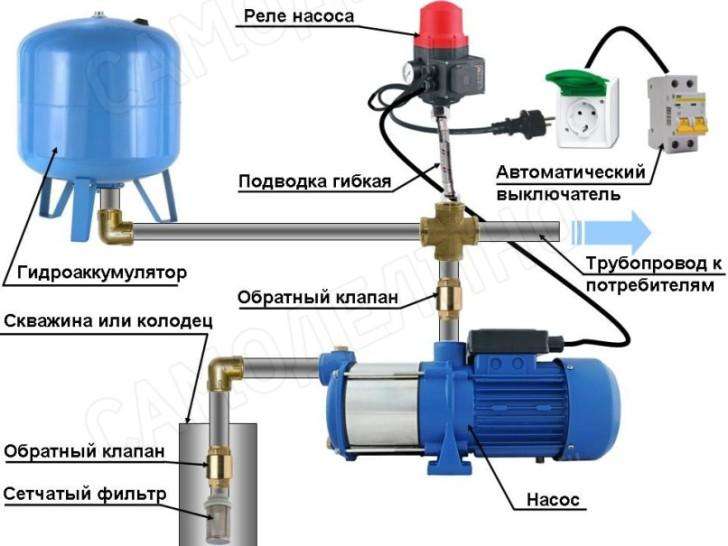

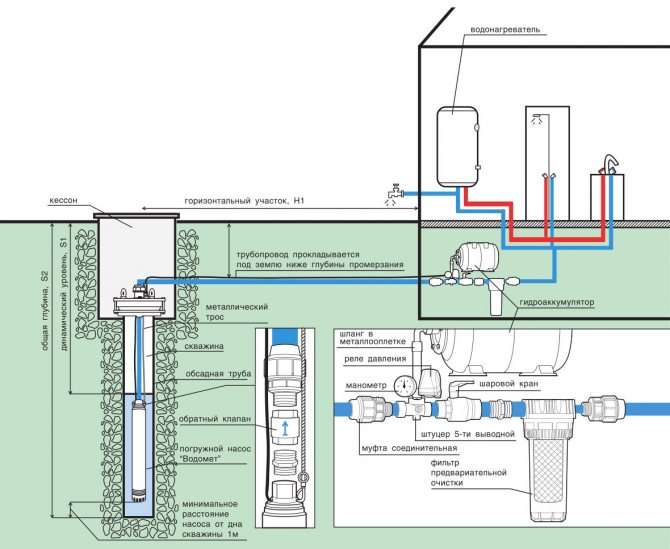

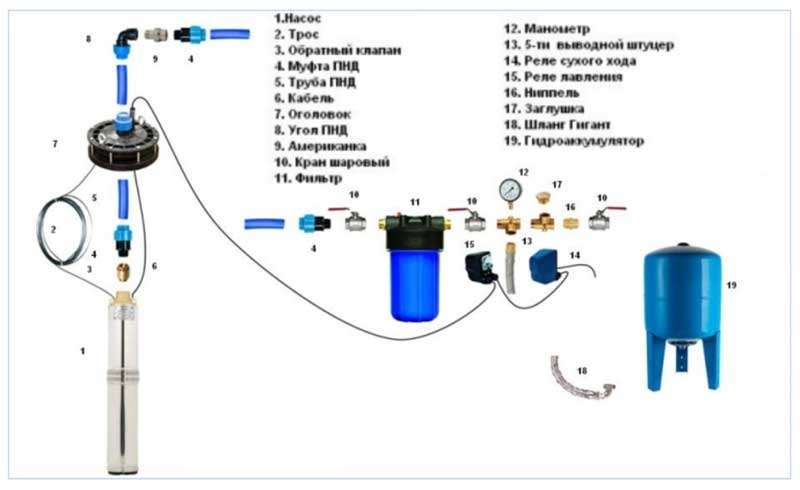

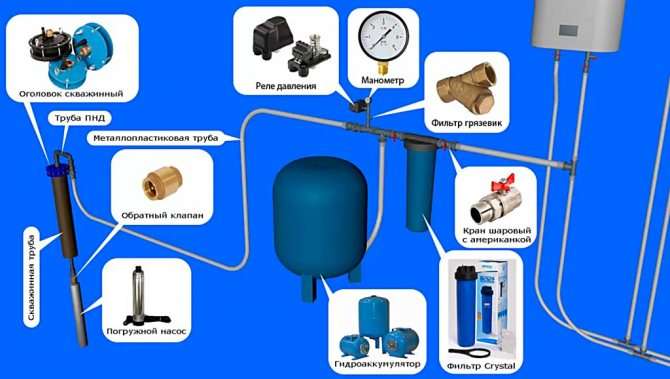

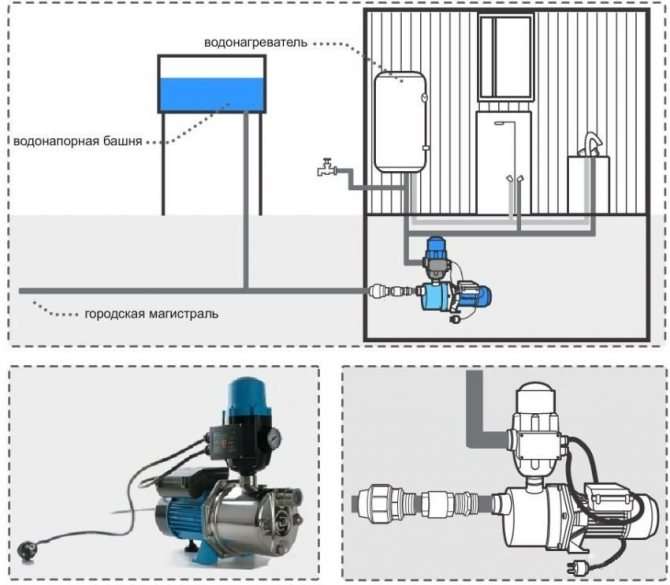

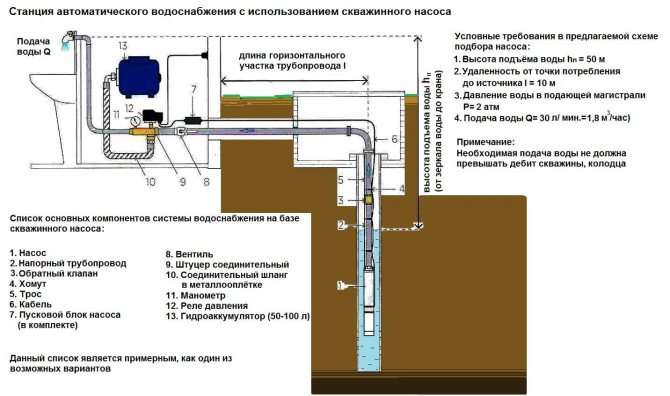

Рис.1 Пример обустройства водоснабжения

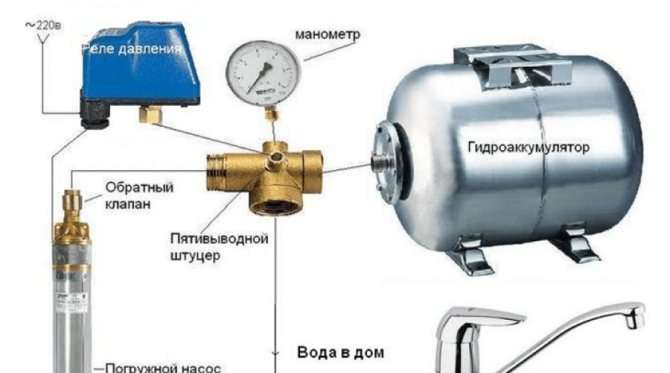

Подключение гидробака к системе водоснабжения

Гидроаккумулятор можно использовать в паре как с поверхностным, так и с погружным насосом. Для каждого вида есть своя схема подключения. Решив использовать погружной насос, следует знать о последовательности операций, которые для вас нужно сделать:

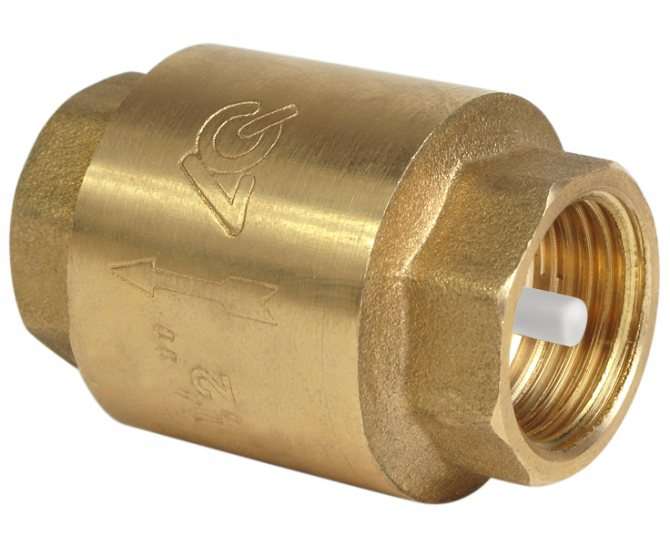

Оборотный клапан защищает погружной насос от давления воды гидробака

1. На выходе насоса устанавливают оборотный клапан. Он нужен для защиты погружного аппарата от давления воды гидробака.
2. Оборотный клапан соединяют со шлангом и устанавливают насос в скважину либо колодец. Делать это нужно правильно, используя измеритель глубины. Насос опускают в воду на веревке, так чтоб расстояние до поверхности было более 30–40 см.
3. Шланг выведенный из колодца либо скважины соединяют со штуцером. Он нужен для разветвления потоков воды. Штуцер имеет 5 выходов.

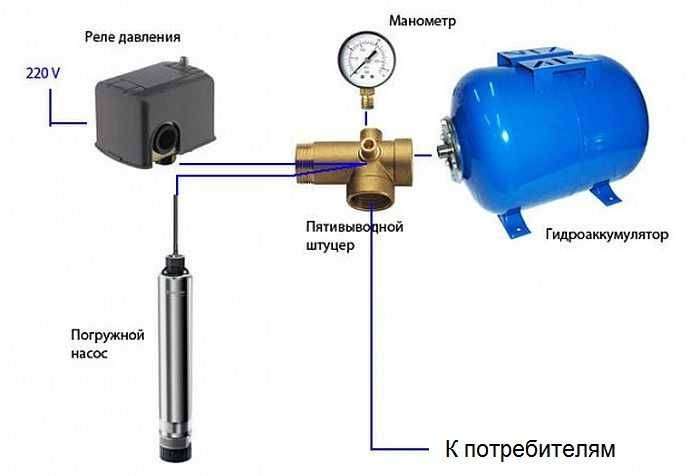

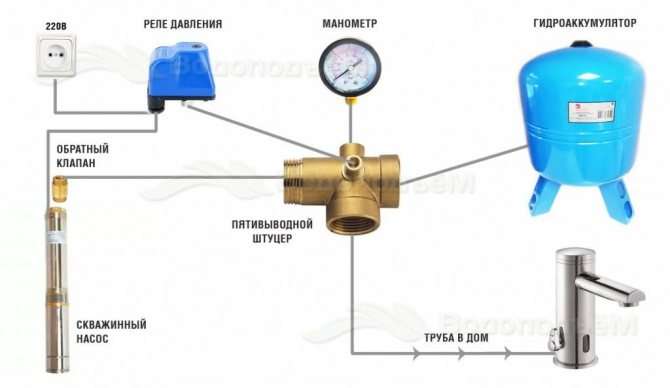

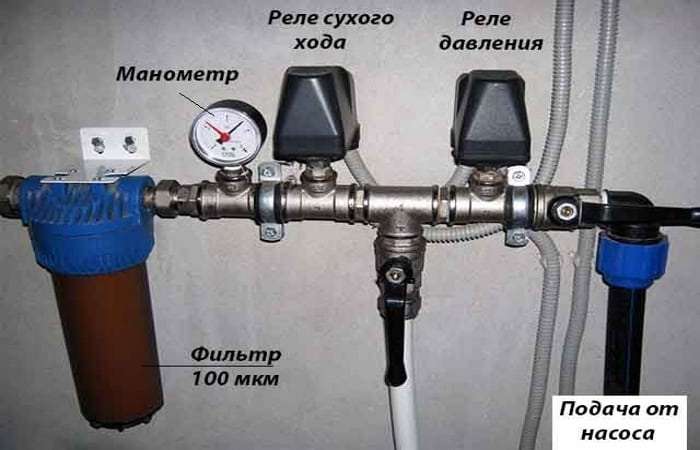

4. Подключают к оставшимся 4 выходам штуцера: гидроаккумулятор, реле давления, монометр и трубопровод.
5. Проводят трубопровод в жилье.

Присоединенные части таковой системы водопровода очень герметизируются. Для этого популярно внедрение специальной ленты фум.

Особенности электрической автоматики

Применительно к электрическим блокам управления насосами, необходимо отметить несколько принципиальных моментов:

1. Определенные устройства не разрешат регулировать давление включения и выключения насоса, так как таковой параметр определен изготовителем как постоянный.
2. Некие устройства способны выключаться только по достижении насосом наибольшего уровня давления. Время от времени эта функция может вызвать неудобства, к примеру, уровень давления в 5 Бар достаточно велик для обыкновенной дачи либо пригородного дома, для обеспечения водоснабжения которых полностью хватит и 3 Бар. Соответственно, появляется необходимость регуляции уровня давления, что востребует от обладателя доп покупки редуктора давления, который стоит очень дорого.

Потому, чрезвычайно значимо перед покупкой какой-нибудь автоматики для насоса ознакомиться с параметрами самого устройства, что спасет систему водоснабжения от завышенной нагрузки, также от сбоев и поломок. Некие обладатели, по той либо другой причине, не желают устанавливать гидробак

В таком случае, целенаправлено отыскать в аннотации к устройству отметку о том, поддерживает оно эту функцию либо нет. Хотя спецы рекомендуют монтировать гидроаккумулятор, если даже по аннотации он необязателен. При правильной работе автоматики даже маленький гидробак объемом на 50 л. уменьшит количество включений и выключений насоса. В данном случае не требуется установка устройств с функцией антицикличности, потому что гидробак решит делему маленькой утечки в системе водоснабжения. Если же установка гидроаккумулятора совсем невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Некие обладатели, по той либо другой причине, не желают устанавливать гидробак. В таком случае, целенаправлено отыскать в аннотации к устройству отметку о том, поддерживает оно эту функцию либо нет. Хотя спецы рекомендуют монтировать гидроаккумулятор, если даже по аннотации он необязателен. При правильной работе автоматики даже маленькой гидробак объемом на 50 л. уменьшит количество включений и выключений насоса. В данном случае не требуется установка устройств с функцией антицикличности, потому что гидробак решит делему маленькой утечки в системе водоснабжения. Если же установка гидроаккумулятора совсем невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

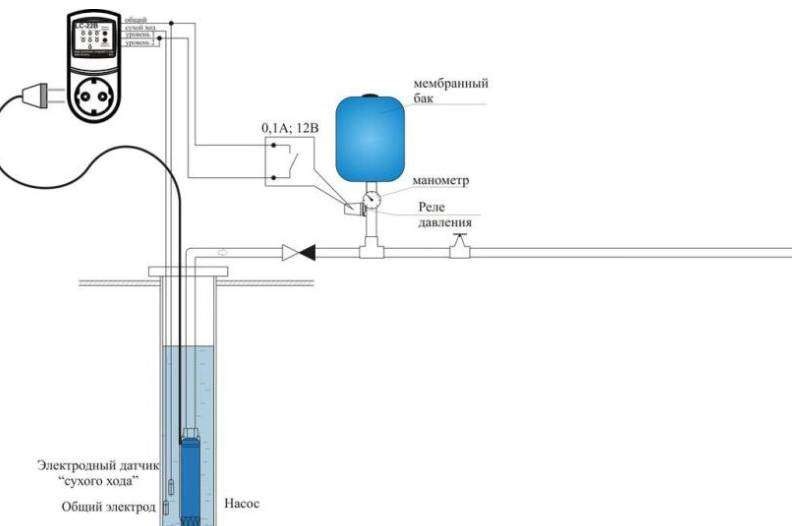

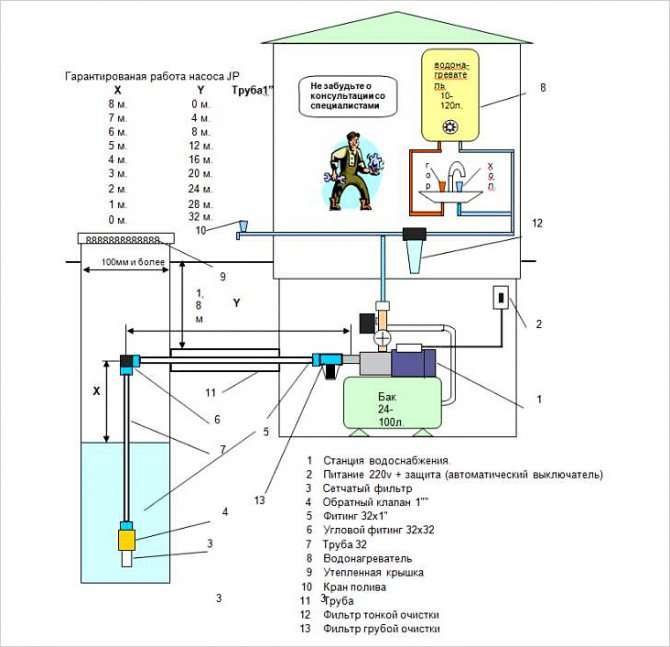

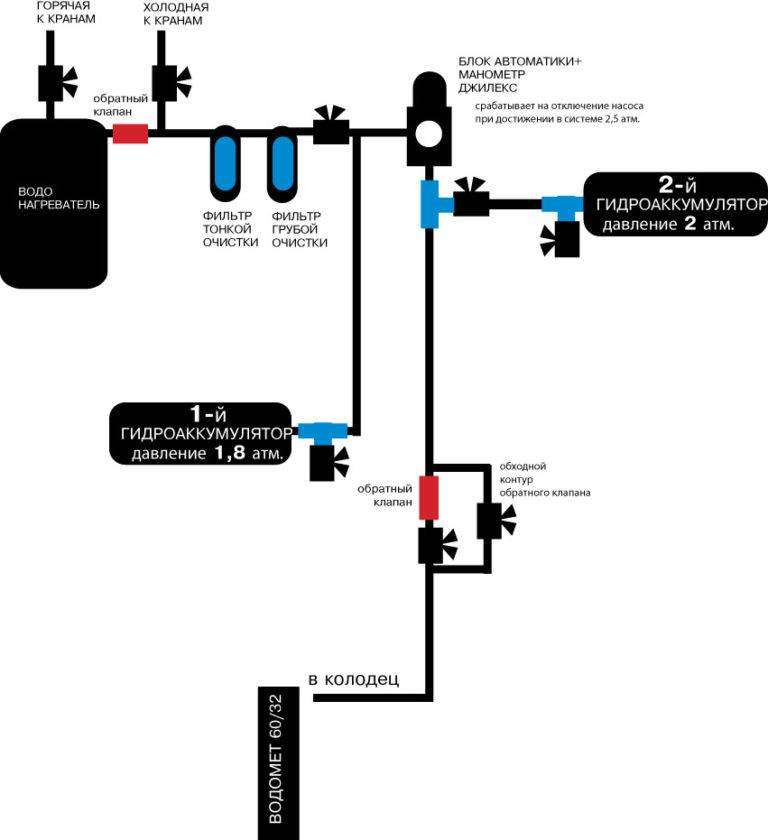

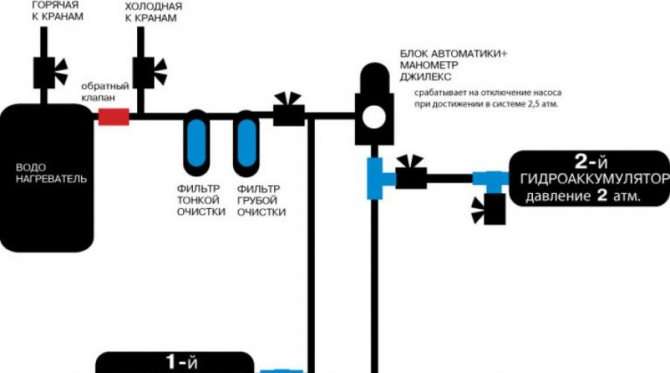

Схема подключения

Зависимо от вида насоса схема подключения может различаться.

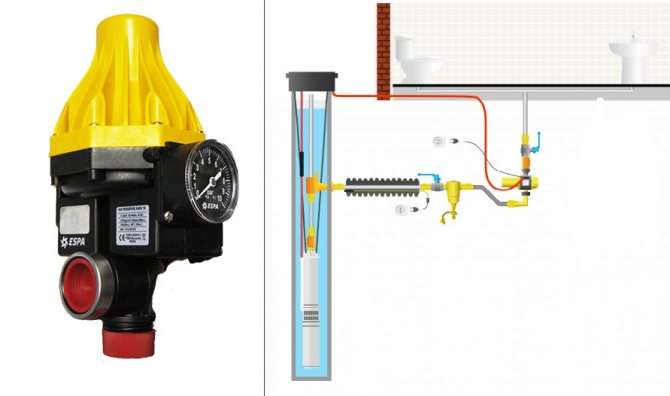

Установка и подключение погружного насоса и автоматики

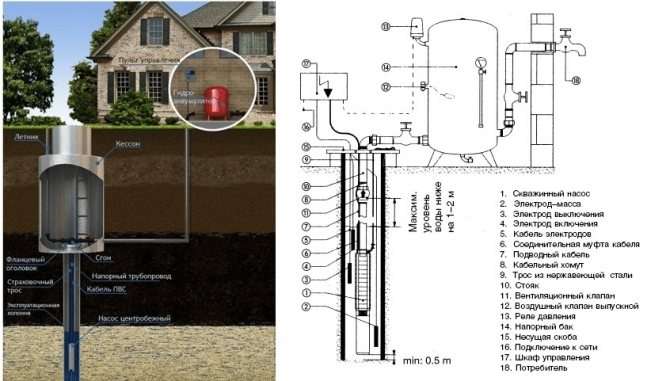

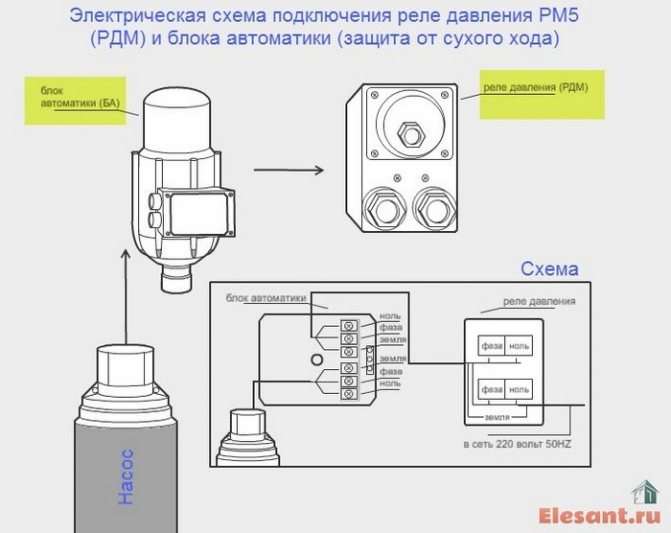

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, часто ее особенности описаны в аннотации по эксплуатации.

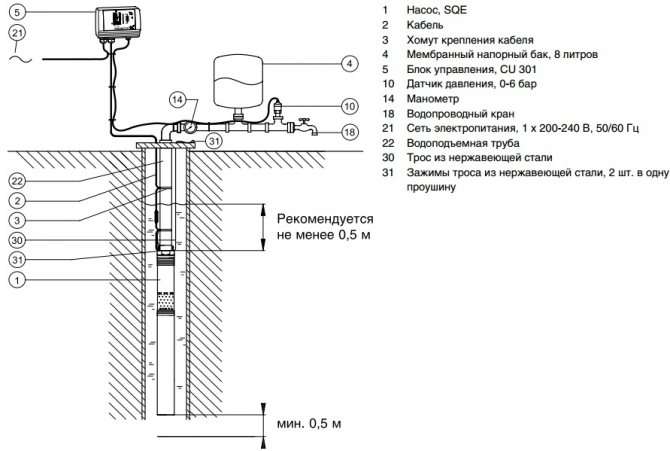

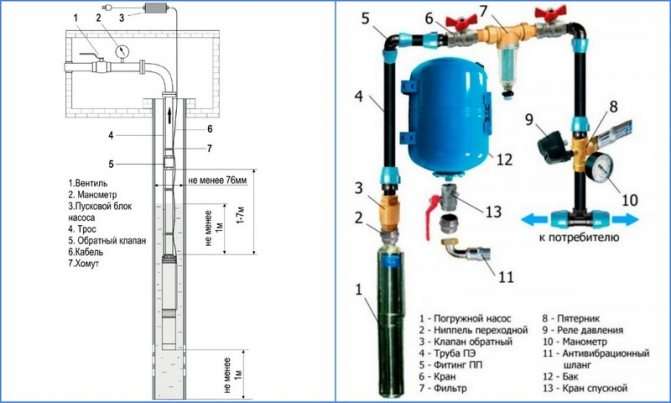

Разглядим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

• Поначалу делается обвязка гидроаккумулятора. По схеме поочередно подключаются узлы. Для уплотнения резьбовых соединений употребляется фум-лента.
• 1-ая на резьбу садится «американка», с ее помощью в процессе использования будет проводиться сервис гидроаккумулятора с целью подмены мембраны.
• Со 2-ой стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
• К ним прикручиваются два узла: манометр и реле давления.
• Последующей устанавливается ПВХ-труба средством фитингового переходника на торец бронзового переходника гидроаккумулятора.
• С другой стороны труба крепится с помощью фитинга к насосу.
• Подающая труба и насос укладываются на ровненьком участке.

• На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
• На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. 2-ой конец страховочного троса закрепляется рядом с обсадной трубой.
• После этого насос спускается в скважину, и натягивается страховочный трос.
• Дальше обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
• Кабель подключается к реле и ведется к управляющему электрошкафу.
• Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент нужно спустить воздух, открыв кран.
• После того как потечет вода без воздуха, кран запирается, и проверяются показания манометра. Стандартно реле имеет опции по верхнему лимиту давления – 2.8 атм, а по нижнему – 1.5.

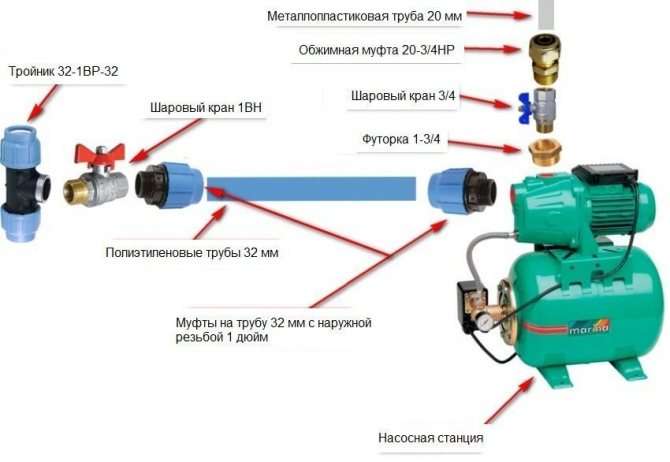

Установка и подключение поверхностного насоса с автоматикой

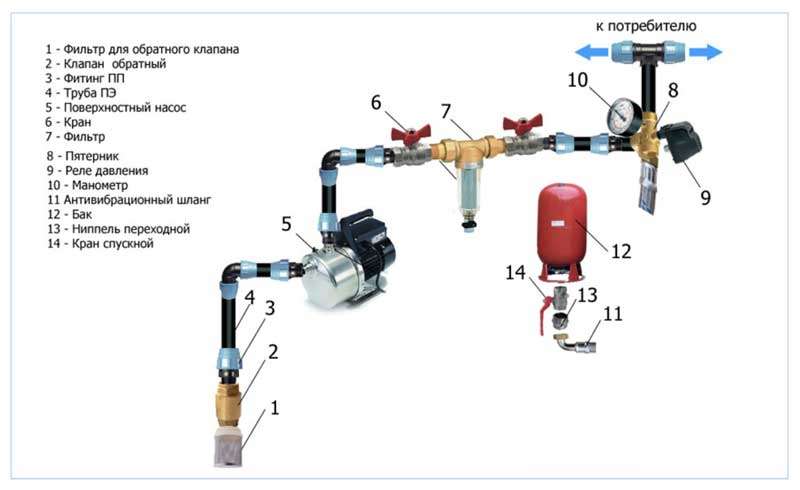

При таком типе насоса подключение автоматики имеет ряд различий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в последующем:

• ко входу насоса присоединяется ПВХ-труба для забора воды с поперечников от 25 до 35 мм;
• на 2-ой конец средством фитинга прикрепляется оборотный клапан и опускается в скважину, при всем этом труба обязана иметь длину, достаточную чтоб ее конец опустился в воду приблизительно на метр, по другому будет захватываться воздух;
• до работы движок через заливное отверстие и заборная труба заполняются водой;
• при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Видео описание

В этом видео показано, как правильно монтировать автоматику: Длины трубы должно хватить для погружения в воду не меньше, чем на 1 м, чтоб в систему не сумел попасть воздух, потому что это может послужить предпосылкой сжигания мотора. До этого, чем запустить систему, следует заполнить её водой, чтоб выжать воздух. Если автоматика для насоса с гидроаккумулятором была установлена правильно, то после активации питания начнётся подача воды.

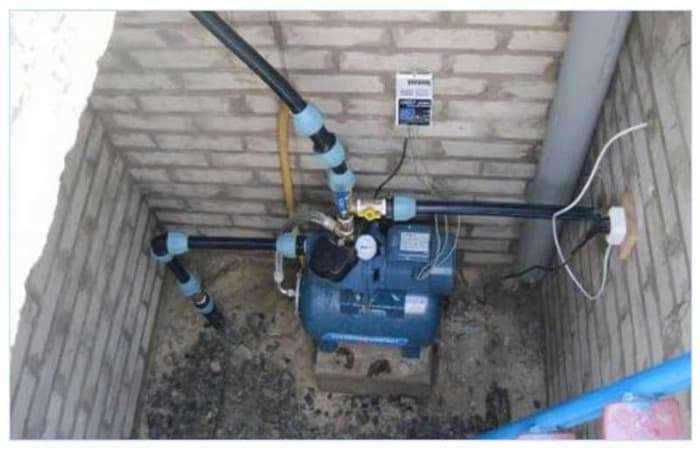

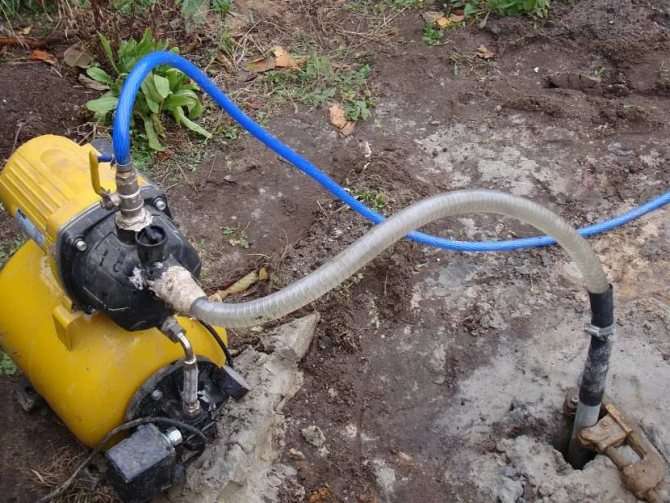

Подключённый внешний насос с автоматикой и гидроаккумулятором Источник kanaliza.ru

Предназначение автоматики для скважины

Блок управления держит под контролем циклы включения и выключения насоса, защищает от перегрева и гидроударов

Автоматические устройства управления погружными насосами служат для контроля их работы и защиты от необычных ситуаций. Электрические либо механические приборы поддерживают в водопроводной сети характеристики давления, выставленные потребителем. При появлении аварийных ситуаций в виде перепадов напряжения либо отсутствия воды автоматика предутверждает поломку дорогостоящего агрегата.

Главные составляющие блока управления:

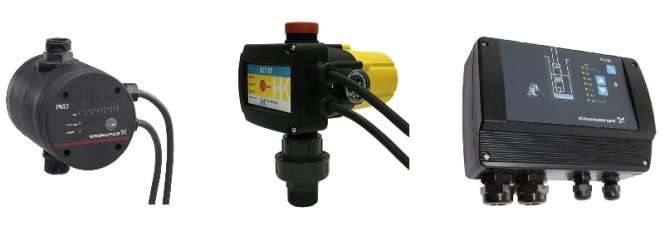

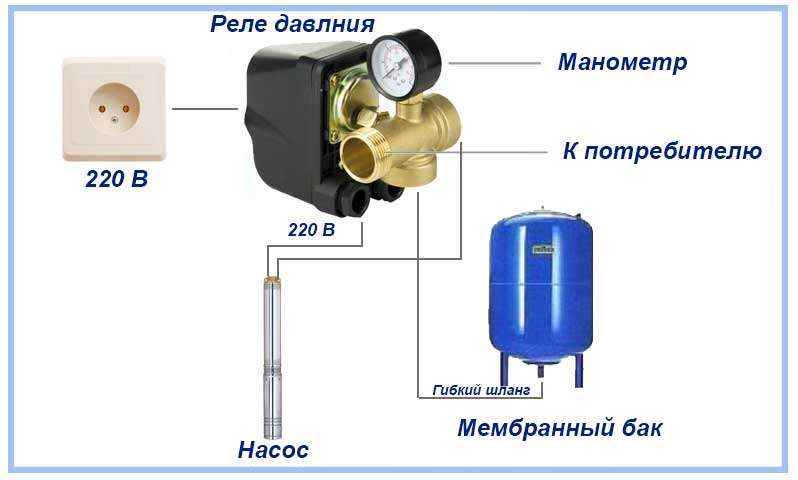

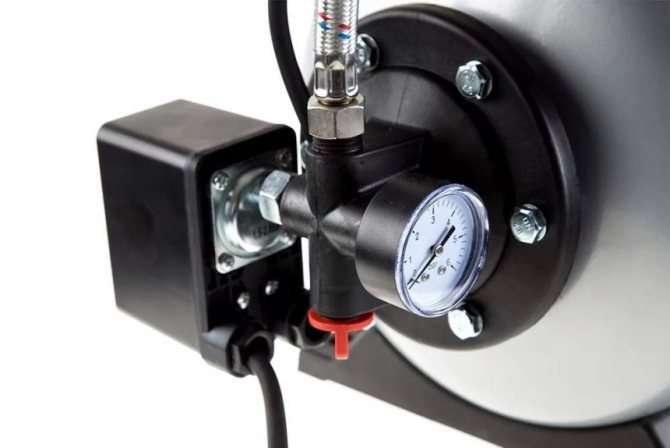

• Реле давления – обеспечивает включение и выключение насоса в согласовании с настройкой малого и наибольшего порога давления в водопроводной системе. Контроллер может оборудоваться манометром и сенсором «сухого хода».

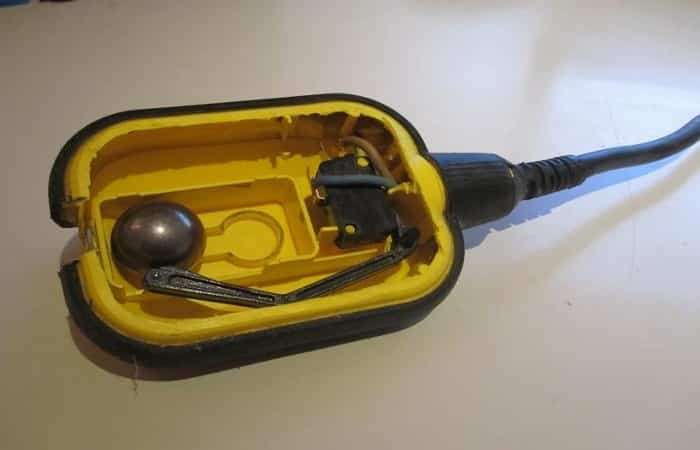

• Поплавковый выключатель – устанавливается на насос, применяется для контроля уровня жидкости.

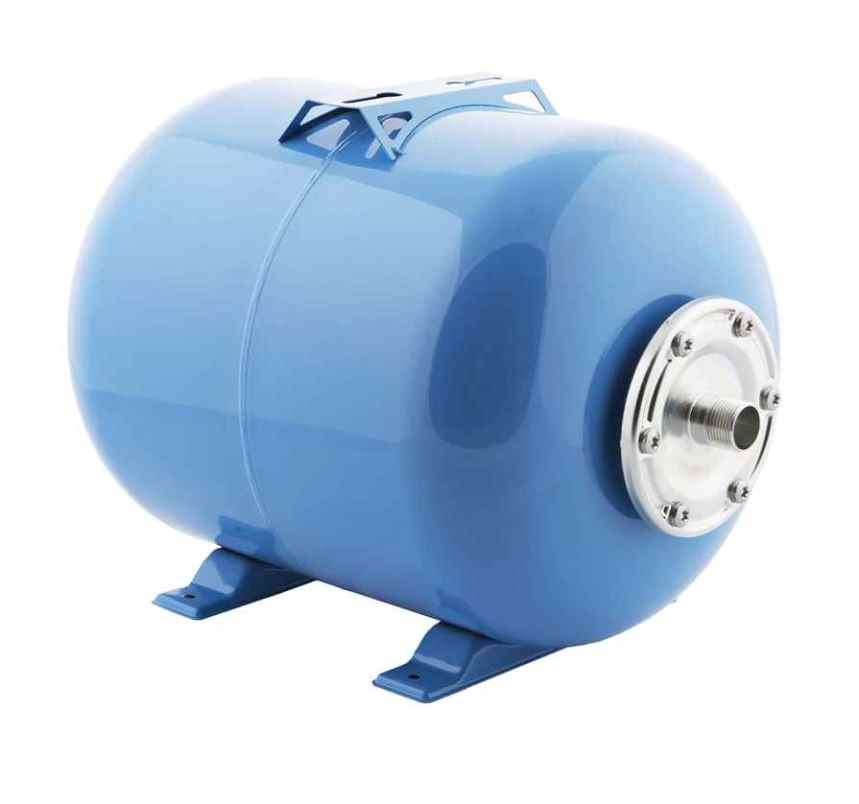

• Гидроаккумулятор – герметичная железная емкость с эластичной мембраной снутри, в которую закачивается вода. Часть бака заполняется воздухом под давлением. Устройство нужен для поддержания размеренного напора.

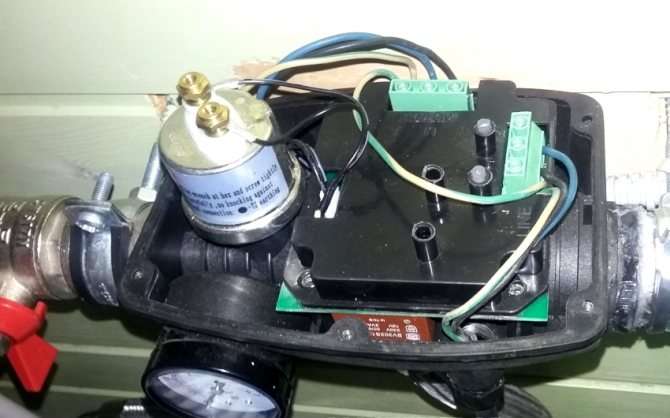

• Пресс-контроль либо реле потока – устройство имеет оборотный клапан, служит для включения насоса при падении давления. Устройство отключает агрегат при отсутствии жидкости («сухом ходе»). Употребляется в системе без гидроаккумулятора.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и остального вспомогательного оборудования кабель электропитания насоса подключается в заблаговременно установленную электронную розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса непременно. Для конкретного подключения заземления употребляется ГЗШ (основная заземляющая шина) дома, которая в свою очередь соединяется с имеющимся контуром заземления дома.

Для подвода электропитания к розетке насоса употребляется электронный кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса необходимо выделить отдельную электронную группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электронной мощи насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощи пригодится автомат защиты в 16 Ампер.

Принципиально! Данное подключение нельзя рассматривать, как правильное. Оно только указывает общий принцип подключения скважинного насоса. Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? По сути конкретно при помощи гидробака в системе водопровода сохраняется размеренное давление.

Водяной насос при его наличии врубается не так нередко, что позволяет экономично использовать его эксплуатационный ресурс. Не считая того, система извлечения и транспортировки воды накрепко защищена от гидроударов.

Если по какой-нибудь причине напряжение в электросети пропадёт, маленькой «аварийный» припас воды в баке поможет решить первоочередные хозяйственные задачки.

Уточним список преимуществ, которые обеспечивает это достаточно обычное устройство:

• Ранний износ насоса. В мембранном баке имеется некий припас воды. Она удовлетворяет первоочередные потребности хозяев коттеджа. И только тогда, когда припас иссякнет, включится насос. Необходимо подчеркнуть, что все насосы имеют норму включений в протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит подольше.
• Стабилизация давления в системе. Если сразу включить два крана, к примеру, в ванной комнате и на кухне, перепады напора могут воздействовать на температуру воды. Это очень неприятно, в особенности для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений реально избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут появляться в момент включения насоса. С гидробаком риск появления гидроудара фактически исключен.
• Припас воды. В пригородном доме неувязка водоснабжения стоит в особенности остро. Если вышло неожиданное отключение электричества, и насос не может делать свои функции, то для решения неотложных заморочек больше не нужно хранить припас воды в ведре либо другом резервуаре. В ёмкости гидроаккумулятора она имеется и часто обновляется.

Разумеется, что наличие этого устройства в независящей от централизованных сетей системе водоснабжения не случаем. Оно нужно и полезно.

Гидроаккумулятор в контуре водоснабжения делает ряд важных функций: защищает технику от гидроударов, обеспечивает припас воды, сформировывает условия для автоматизации ее забора

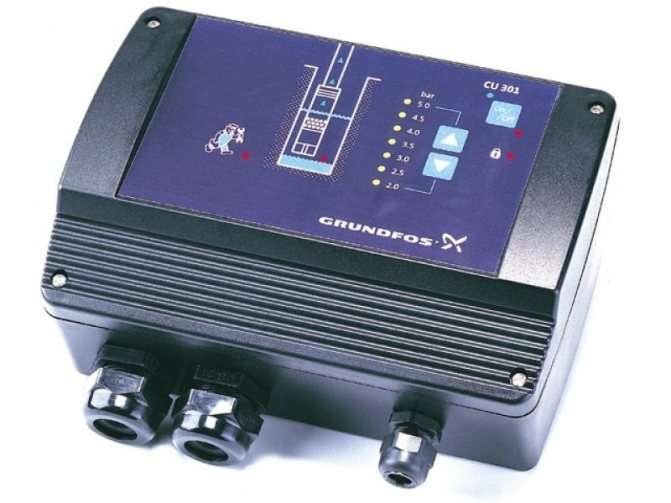

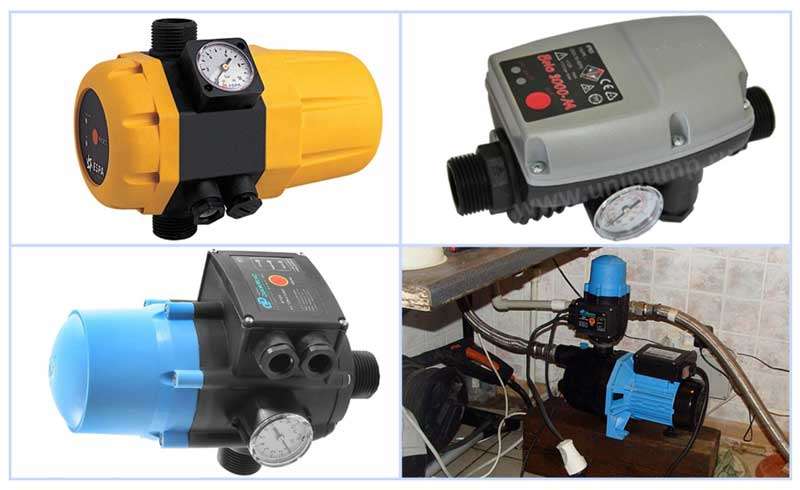

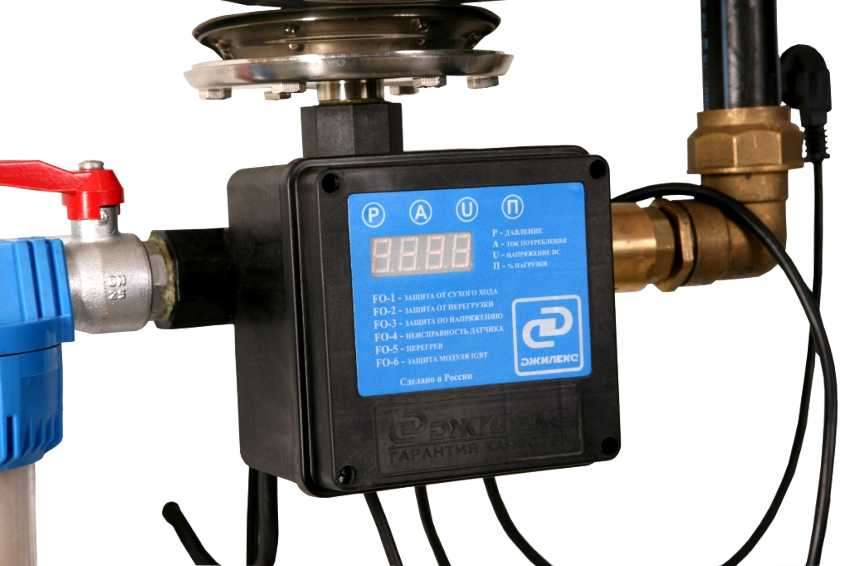

Электрические блоки управления насосами

Электрические блоки автоматики для насосов имеют бессчетные достоинства в сопоставлении с устройствами из первой категории и состоят из последующих частей и функций:

• Сенсор давления. Конкретно он задает насосу команды » Друг, пора включаться» и «Друг, пора выключаться».
• Реле протока. Если не будет протока (завершилась вода в источнике водоснабжения либо закрыт кран), то реле протока распознает это, подаст сигнал автоматике, которая выключит насос.
• Защита от сухого хода. Она работает на базе сенсора давления и реле протока.
• Индикаторы состояния. Говорят об определенных режимах работы автоматики, к примеру, о чрезвычайном режиме.
• Функция автоматического насосного перезапуска. Осуществляется в том случае, если сработала защита от сухого хода.
• Оборотный клапан. Система с интегрированным оборотным клапаном держит давление после себя, соответственно, может подойти не во всех случаях. Так, если планируется установить водоразбор меж источником водоснабжения и автоматикой, то система оборотного клапана не дозволит это сделать. Потому, если требуется разбор воды меж источником и автоматикой, то необходимо установить обыденную автоматику (из первой категории).
• Интегрированный гаситель гидроударов. Его незаменимость заключается в том, что он защитит всю систему водоснабжения от поломки, вследствие больших скачков давления.
• Интегрированный манометр. Либо же световая / цифровая индикация давления в системе. Другими словами, не требуется дополнительно его докупать, как в случае с устройствами из первой категории.
• Плавный запуск. Определенные устройства этой категории способны плавненько запускать насос, что, существенно, наращивает срок его службы.
• Антицикличность. Функция антицикличности неподменна в том случае, если отсутствует гидроаккумулятор, и в системе водоснабжения существует маленькая протечка (к примеру, не плотно прилегает клапан унитаза). В данном случае, насос будет обязан бесперебойно врубаться и выключаться, что, в итоге, приведет к поломке какого-либа узла. Антицикличность распознает протечку и отключит насос.

Как видно, устройства автоматики из 2-ой категории владеют существенными плюсами, гарантирующими долгую и размеренную работу насосной станции для водоснабжения.

Достоинства релейной автоматики

Установка скважинного насоса с автоматикой отличается наличием последующих преимуществ:

• легкость установки;
• ремонтопригодность.

Устройства, выставленные на рынке в большенном наборе, подходят для разной трудности монтажа. Все детали оборудования можно поменять в процессе ремонта блока своими руками. Релейные защитные блоки для скважин на воду подходят для различных типов водозабора. Практика показала, что предпосылки выхода насосов из строя связаны со последующими главными моментами:

• перегрузкой электронного мотора;
• увеличением либо снижением напряжения в сети;
• работой в режиме «сухого» хода (без воды).

Электропитание насосной системы на соответствующем уровне обеспечивается за счет использования стабилизаторов переменного напряжения. Эти устройства обязаны иметь нужную мощность, что является накладным. Часто установка автоматики связан с монтажом реле контроля напряжения. Насос отключается при наличии стабилизаторов переменного напряжения в последующих случаях:

• при падении напряжения;
• при перенапряжении.

Стабилизаторы обеспечивают контроль за последовательностью и асимметрией фаз. Это относится к трехфазным движкам. Задержка времени по включению реле должна обеспечивать защиту от нередких скачков напряжения в электросети.

Некие типы движков, например, MS 3 для насосов SQ изготовителя Grundfos, имеют встроенную защиту от «сухого» хода. Единственный недочет косвенной системы связан с ее «вторичностью». Реле может срабатывать только при «сухом» ходе, когда подшипники и проточная часть остаются без воды, применяемой для смазки и остывания. Обеспечить защиту насоса от «сухого» хода можно одним из 2-х методов:

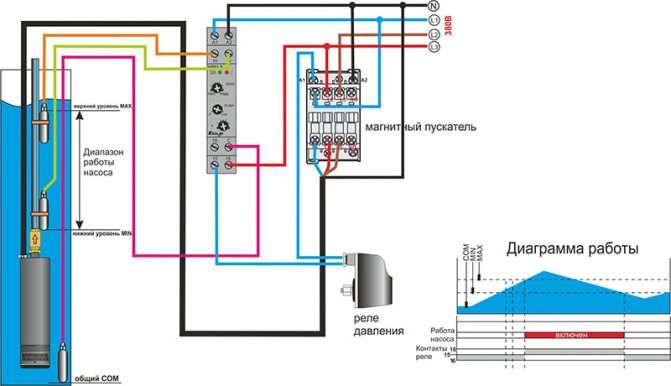

1. Конкретным. С внедрением сенсоров для контроля уровня воды в скважине.
2. Косвенным. По сдвигу фаз тока либо его значению на базе реле.

Уровень производительности насосного оборудования время от времени превосходит дебет скважины. Если это происходит пару раз в день, то такая ситуация может негативно сказываться на сроке службы насосного оборудования. Рекомендуется внедрение электродного реле контроля уровня, позволяющего отключать насос до появления аварийной ситуации.

Принцип деяния и разновидности

При использовании водопроводом меняется уровень жидкости в источнике, скорость потока и давление. Не считая того, вода может просто пропасть. На все эти характеристики реагирует автоматическая система.

На погружных насосах изготовители могут устанавливать некие элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы составным блоком, объединяющим все приборы.

Такие поверхностные аппараты, как насосные станции, имеют составную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удачный вариант – не приходится сооружать цепочку из устройств автоматического управления.

Правила установки и опции «АКВАРОБОТА ТУРБИПРЕСС»

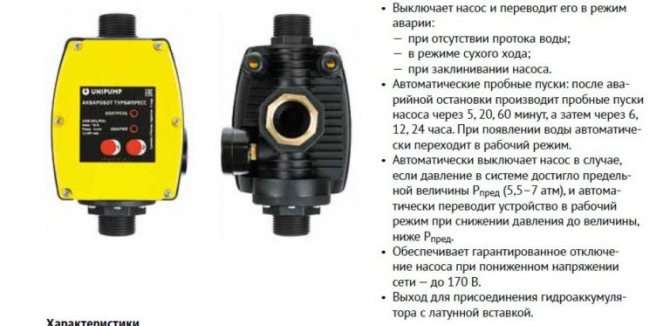

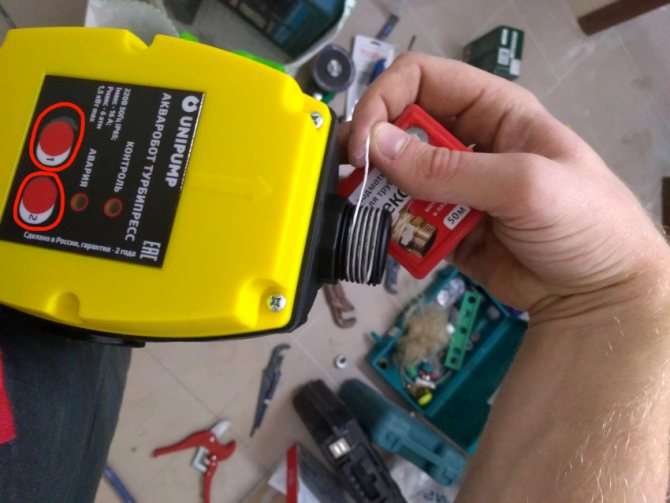

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазовыми насосными устройствами, мощность которых не превосходит 1,5-2,2 кВт.

Основной функционал автоматики последующий:

• управление насосом методом поддержания в системе данного юзером верхнего и нижнего давления;
• отключение насоса при отсутствии способности водозабора;
• поддержание рабочего состояния системы при понижении напряжения до 170 В.

«АКВАРОБОТ» имеет последующие технические свойства:

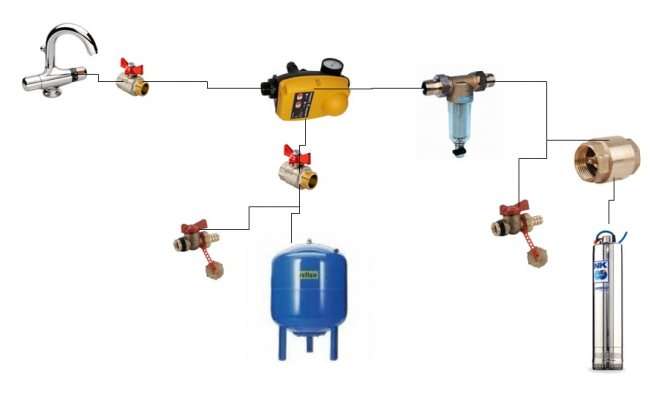

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

• допустимое рабочее напряжение – 170-250 В;
• наибольший ток – 16-20 А;
• наибольшая пропускная способность насоса –120 л/мин., малая – 3 л/мин.;
• уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
• показатель срабатывания защиты – 5,5-7 бар.

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки употребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Малый объем мембранного бака должен быть более 20 л.

Принципиально! При использовании в системе вертикального гидроаккумулятора нельзя устанавливать автоматику «ТУРБИПРЕСС» на фланец мембранного бака.

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

Верная настройка нового устройства

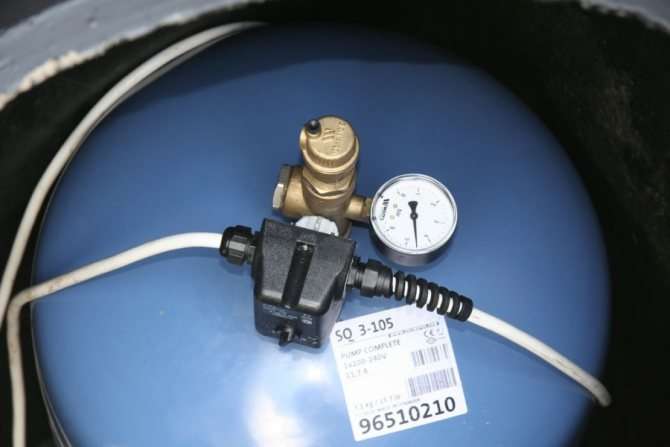

Новый гидробак следует проверить на то, каковой уровень его внутреннего давления. Подразумевается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент реализации этот принципиальный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

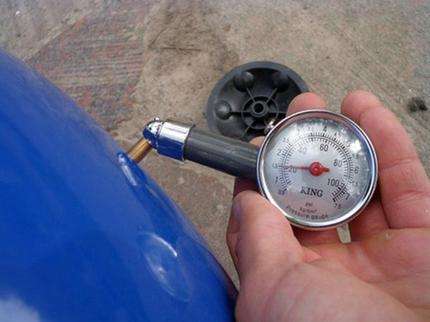

Для измерения давления можно использовать манометры различных видов:

• Электрические. Это дорогие приборы. На итог их работы может повлиять температура и заряд батареи.
• Механические. Выпускаются в корпусе из металла, именуемые иначе авто. Если этот устройство удачно прошел проверку, то лучше него не отыскать. Чтоб получить более четкое значение, так как определять необходимо будет всего-то 1-2 атм., лучше приобрести устройство с огромным количеством делений на измерительной шкале.

Дешевые насосные станции и насосы-автоматы в большинстве случаев укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей очень велика.

Если в баке будет наименьший объём воздуха, чем необходимо, его место займет вода. Это воздействует на напор воды в водопроводе. При высочайшем давлении и напор повсевременно будет высочайшим. Большее давление обеспечит наименьший припас воды в мембранной груше, потому насосу придется почаще врубаться. Если света не будет, припаса воды может не хватить на все нужды.

Поэтому-то время от времени разумнее будет пожертвовать давлением для заслуги других принципиальных целей. Вобщем, ниже рекомендованных значений давление лучше не снижать, как и не превосходить предельных черт. Недочет давления может привести к контакту поверхности груши с корпусом бака, что не нужно.

Для измерения давления можно использовать различные устройства, но хорошим является относительно дешевый авто манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Настройка гидроаккумулятора при подключении

Перед внедрением в личном доме водопровода с гидроаккумулятором необходимо знать, каким должно быть давление в гидроаккумуляторе для его хорошей работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., фабричная установка давления в гидробаке при всем этом – 1,5 бар. Чтоб работа гидроаккумулятора была действенной и происходило его полное заполнение, для данной фабричный установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе использования либо в связи с долгим сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают последующим образом:

1. Отключают электронасос от питания.

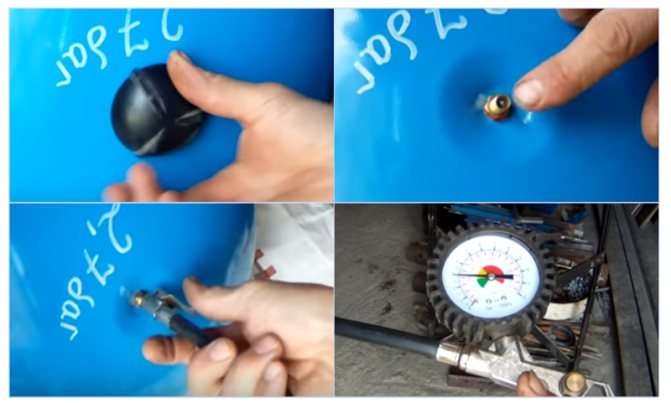

2. Снимают защитную крышку и придавливают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, означает вышло повреждение резиновой мембраны и ее нужно поменять. Если из гидробака поступает воздух, при помощи авто манометра определяют его давление.
3. Сливают воду из магистрали, открывая ближний к расширительному баку кран.
4. С помощью ручного насоса либо компрессора накачивают в аккумуляторный бак воздух до заслуги показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высочайшей этажности), общий напор и спектр работы системы увеличивают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального аква столба.

Аспекты выбора реле

Технические свойства устройства обозначены в документации. Сначала необходимо знать размеры присоединения – от ? до 1 дюйма – и размещение (наружное либо внутреннее) резьбы штуцера для подключения.

Номинальное и наибольшее давление подбирают, исходя из критерий эксплуатации – длины магистрали, количества точек водоразбора. Реле давления имеет класс защиты от воды и пыли.

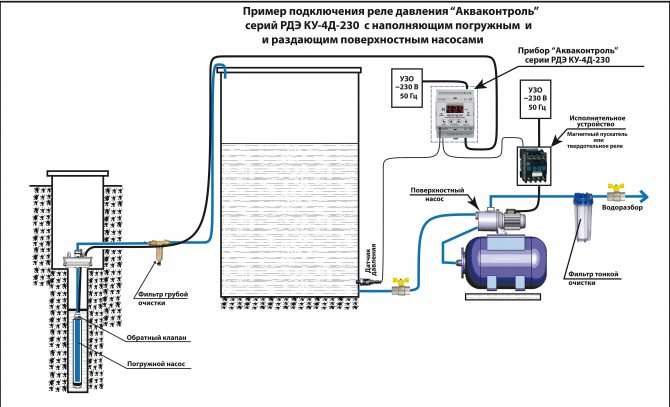

В продаже имеются электрические устройства с цифровым таймером и кнопочной настройкой. Считается, что они более чувствительны к загрязнению воды и нуждаются в доп фильтрах. Этот тип устройств отключает оборудование более заботливо, с задержкой 10 секунд.

Правила производства ульев

Итак, как сделать улей для пчел, который был бы более комфортен для пчелиной семьи? Жилье для этих трудолюбивых, но достаточно прихотливых насекомых должно соответствовать определенным требованиям.

• Улей должен накрепко защищать семью пчел от резких температурных перепадов, осадков и вместе с этим отлично проветриваться.
• В нем должно быть место для потолочного и бокового утепления, что уменьшает утраты тепла осенью и зимой, а летом, напротив, защищает семью пчел от перегрева.
• Летки следует устроить так, чтоб зависимо от температуры воздуха и многочисленности семьи их количество можно было бы наращивать либо сокращать.
• Улей следует делать просторным – чтоб пчелы могли свободно располагать расплод либо припасы корма. Конструкция неплохого улья позволяет ему без усилий возрастать либо уменьшаться в объеме.

Не считая того, бортнику, перед тем, как сделать улей для пчел, необходимо позаботиться и о том, чтоб он был комфортен для него самого. Для этого все элементы конструкции должны быть взаимозаменяемы и подходить к остальным ульям пасеки. Это существенно облегчит установку вторых магазинов, корпусов, переселение семей, очистку доньев

В особенности принципиально соблюдать это правило при сооружении рамок

Решая вопрос о том, как сделать ульи для пчел, помните, что они должны быть легкими, крепкими, ординарными и дешевенькими в изготовлении. Если требуется их перевозка к дикорастущим медоносным растениям либо нуждающимся в опылении посевам, предъявляются завышенные требования к прочности ульев. Не считая того, такие ульи должны владеть неплохой вентиляцией и приспособлениями для скрепления отдельных частей (дна, корпуса, крышки).

Советы

В процессе подбора, установки и эксплуатации автоматики для насоса своими руками существую аспекты, познание которых может сделать лучше продуктивность работы системы циркуляционного и дренажного насоса.

Установка очень высочайшего давления в системе плохо отражается на работе насоса, а не считая того, приводит к диспропорциональному перерасходу электроэнергии. Время от времени оно просто не срабатывает.

Автоматика водяного насоса 3-го поколения употребляет частотное управление оборотами насоса, если имеющийся насос не поддерживает такую технологию, в установке автоматики 3-го поколения нет смысла.

О том, как подключить реле давления к насосной станции, вы сможете выяснить дальше.

Резюме

Как видно, процесс установки и опции автоматики для насоса не составляет особенного труда, если идет речь об обыкновенном реле давления. Для устройств последующих поколений придется пользоваться помощью специалиста либо следовать управлению изготовителя.

Рекомендуемые записи

Чугунные ванны Течет вода из бачка в унитаз

Что делать если потекла батарея отопления

Регулировка реле давления для гидроаккумулятора

Устройство ливневой канализации в многоквартирных домах

Ванная комната на даче в древесном доме + фото

Комменты

1. Достаточно познавательное видео, то что необходимо.

   Юлия21.11.2017 в 19:05

   Ответить

Методы автоматизации скважин на воду

Самым обычным и дешевым методом автоматизации скважин является их установка на механический регулятор давления. Если у создаваемого водой давления очень малый уровень, то контакты насосного оборудования замыкаются, а потом осуществляется его включение. После перекрытия подачи воды кран должен быть закрыт, а уровень давления увеличен.

Установка реле давления, снаряженного манометром, делается в хоть какой точке насосной системы, минусом которой считается отсутствие защиты от «сухого хода». Реле давления производит подачу электричества на оборудование, если давление начинает падать. Насос будет продолжать работать до того времени, пока вся система не выйдет из строя. Ее работа должна регулироваться, потому в систему встраивается гидроаккумулятор, выполняющий последующие функции:

• предотвращение нередких включений насоса;
• прием на себя гидроударов, возникающих в случае резкого закрытия крана.

Гидроаккумулятор — это бак, для производства которого применяется темный металл либо нержавеющая сталь. Устройство быть может выкрашено в голубой цвет. Емкость устройства составляет 5-500 л. Число включений насосной системы находится в зависимости от объема бака.

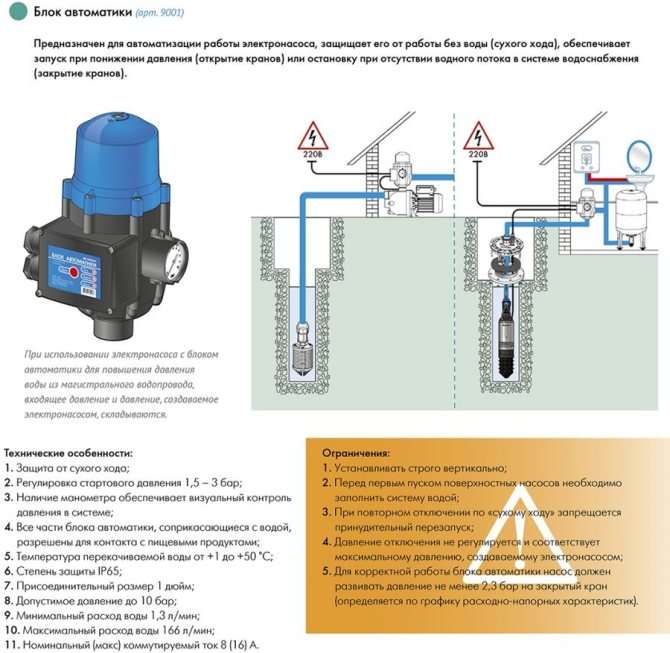

Установка блока автоматики для скважины представляет собой другой метод контроля за функционированием насоса. Эти системы являются продвинутыми, потому их цена в 10-15 раз выше, чем стоимость обычного реле. В комплектацию системы автоматики должны заходить последующие элементы:

• жк-дисплей;
• защита от сухого хода;
• защита от заклинивания насоса;
• автоматический пуск;
• гидроаккумулятор.

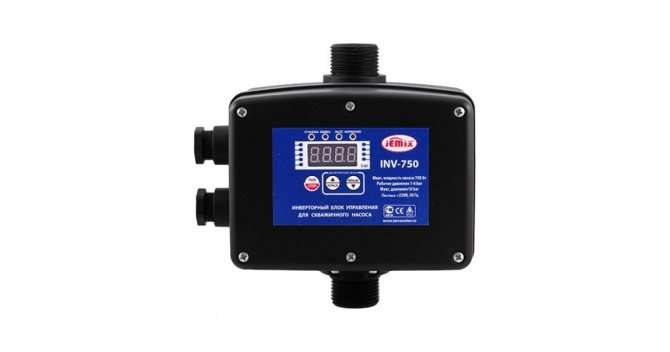

Самым дорогим типом автоматики для скважинных насосов считается частотный преобразователь. Он выдает частоту, нужную для поддержки давления в насосной системе. Оно становится рабочим только после открытия 2-го крана и роста расхода воды.

При использовании частотных преобразователей употребляется малая частота вращения электродвигателя. Она составляет 20-30% от номинала, что указывается в технической документации к устройству. Если требование не соблюдается, то устройство может выйти из строя.

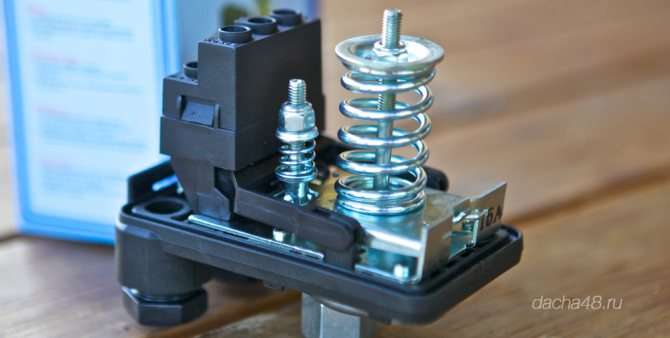

Механический регулятор давления для скважины

Самый обычный и экономный метод заавтоматизировать скважину это поставить на неё механический регулятор давления. Действует он довольно легко, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос врубается, как кран запирается, давление увеличивается и контакты размыкаются.

Бывает, что такие реле давления комплектуются манометром, но самые дешевые модели лишены и этого. Такое реле может устанавливаться в хоть какой точке магистрали, давление в трубе всюду однообразное. Самый значимый недочет этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине завершится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до того времени, пока не выйдет из строя.

2-ой момент — это наличие гидроаккумулятора в системе. Он делает минимум две функции:

1. Предутверждает нередкие включения насоса.
2. Воспринимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак изготовленный из чёрного металла либо нержавеющей стали. Обычно, красятся в голубой цвет и имеют ёмкость от 5 до 500 л.. От объёма бака впрямую зависит количество включений насоса. При маленьком потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 л.), просто может наблюдаться нередкие перепады давления в напоре воды. Гидроаккумулятор имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, по другому мембрана просто не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, потому что та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда раскрывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. Тогда, когда давление в системе падает до настроенного в реле на включение врубается насос и процесс повторяется.

Итак, подведём промежный результат. Дешевые реле давления нужно пичкать сенсором сухого хода и гидроаккумулятором.

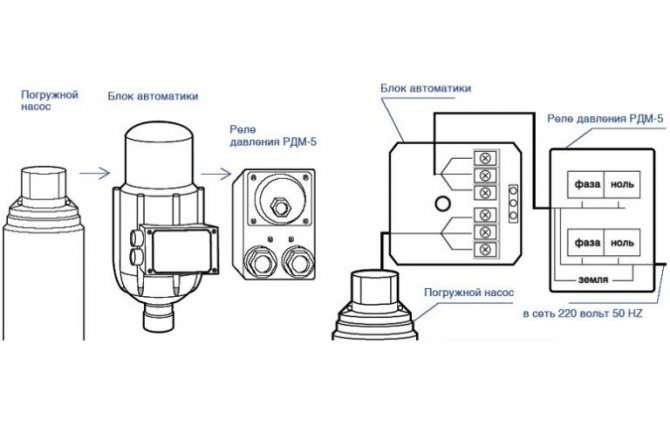

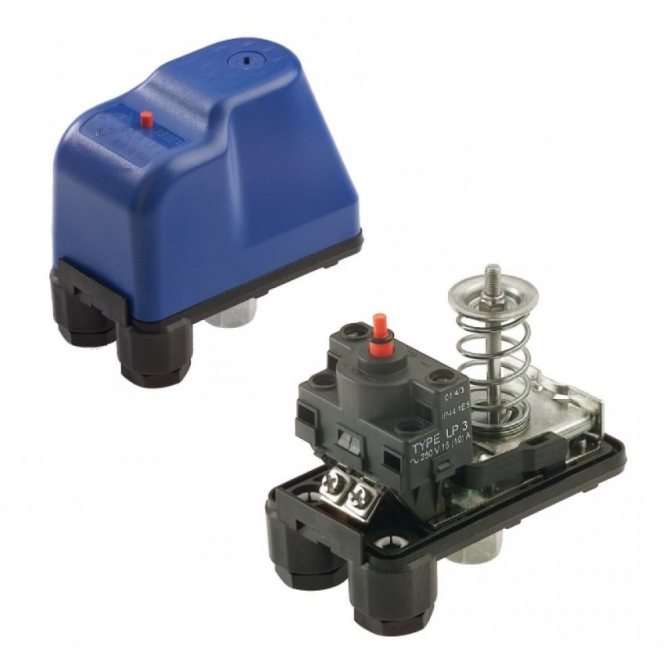

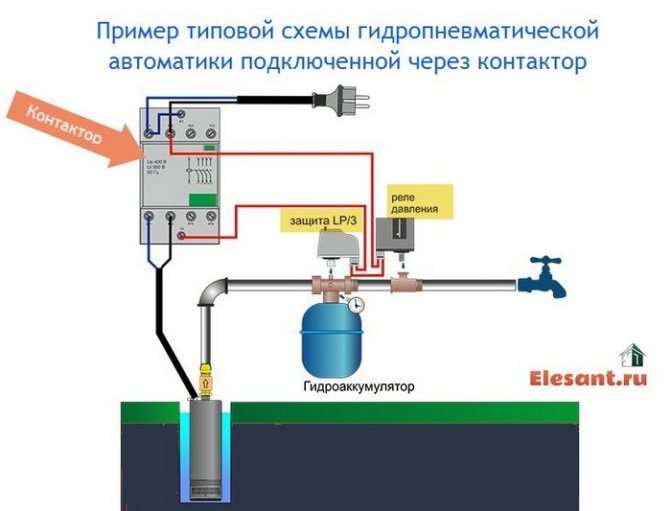

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет уменьшить расходы на облагораживание своей водяной скважины. Установка контактора упрощает электронную схему, не снижая продуктивность установки. Низкая цена подобного устройства завлекает хозяев автономных источников, компенсируя основной недочет. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 содействует остановке насоса как при понижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие обладателя, приводящего в действие помповую станцию.

Источник

Что такое автоматика для насоса

Главное предназначение блока автоматики для скважинного оборудования – сделать и поддержать данное давление в магистрали.

Не считая того, автоматика для скважины защищает конструкцию от гидроударов, когда для понижения скорости жидкости необходимо плавненько запускать систему.

Разрежение может показаться, к примеру, при неисправности либо неверном расположении оборотного клапана. Вода стекает, и при каждом новеньком запуске жидкость разгоняется по пустой трубе. Возрастает ее кинетическая энергия (масса) и происходит скачок давления – удар, который приводит к трещинкам в трубах, повреждению гидроаппаратуры и электромотора.

Для глубинного насоса необходимы контроль напряжения сети, способность распределять потоки меж разными узлами системы, функция отключения при прорыве магистрали.

Виды насосов для скважины

Автоматическая подача воды из скважины проводится с помощью массивного насоса.Он быть может:

• Поверхностным.
• Глубинным.
• Вибрационным.
• Центробежным.

Автоматический насос для скважины

Как это работает:

• Насос выбирается зависимо от его мощи.
• Измеряется она в кубометрах подачи воды за один час.
• Сейчас все насосы, которые выполняются нынешними изготовителями, могут увеличивать свою мощность и тем наращивать дебет воды в источнике. При всем этом потребление энергии в процессе работы может уменьшаться.
• Есть насосы, которые приводятся в работы с помощью определенных движков (центробежные), а есть и те, которые работают на базе вращения подшипника (вибрационные).

Советы:

• Для постоянной и бесперебойной работы всегда используют центробежный насос.
• Он служит более долгий просвет времени, чем вибрационный.
• Если планируется использовать воду круглый год, то лучше дать предпочтение конкретно ему.
• Если же на пригородном участке водой пользуются исключительно в дачный сезон, то лучше применить вибрационный насос, который имеет наименьшую мощность, но полностью подойдет для обычного водоснабжения участка.
• Необходимо отметить, что стоимость на центробежные насосы в пару раз выше, чем на вибрационные оборудования.

Поверхностные насосы

Что собой представляют поверхностные насосы:

• Оборудование такового типа находится на поверхности грунта.
• Забор воды из источника проводится по способу всасывания.
• По этой причине мощность такового насоса должна быть высочайшей при большой глубине скважине.
• Поверхностные насосы делятся на: вихревые и центробежные.

• Поверхностные насосы — достаточно огромные агрегаты.
• В них есть автоматика, которая способна отключать и включать насос по мере надобности.
• Насосное оборудование такового типа имеет давление в 1,5-3 АТМ.
• Его будет полностью достаточно для того, чтоб обеспечить хозяйственные цели в доме: стирка, газовые колонки с 2-мя уровнями и т.д.. Смотрите фото с примером такового насоса.

Поверхностный насос

Работают насосы поверхностные достаточно звучно.Советы:

• Такое оборудование не может находиться в незащищенном виде.
• Для него, обычно, предусматривается отдельное помещение.
• Непременно нужно изолировать его для того, чтоб работа оборудования не была слышна, потому что это доставить некоторый дискомфорт жильцам дома.
• Непременно для его подключения необходимо сделать электронную проводку и подвести трубы из скважины.

Погружные насосы

Погружные насосы могут быть также вибрационные либо центробежные.Как это работает:

• Работа такового оборудования различается.
• В вибрационных насосах погружного типа процесс работы заключается в подаче воды из-за работы поршня, который находится в специальной гидравлической камере.
• Есть определенная частота вибрационных движений, которая составляет более 100 раз в сек.
• Благодаря такому устройству подача воды проводится под огромным напором и вода просто выталкивается на поверхность.
• Вибрационные насосы созданы для обычной системы водоснабжения пригородного дома.

Погружные насосы для скважины

Самыми всераспространенными числятся центробежные погружные насосы:

• Они отличаются от прошлых тем, что находятся снутри источника.
• Для их установки есть аннотация, которая указывает, что насос должен находится на глубине от 50-100 см от дна источника.
• Они имеют ряд преимуществ.

Достоинства погружных центробежных насосов:

• Установка такового оборудования проводится своими руками, и она достаточно ординарна.
• Сами насосы имеют более долгий срок при неизменной эксплуатации, которые добивается 25-50 лет (все находится в зависимости от изготовителя и от модели).
• Работа насосов не сопровождается шумом и вибрацией.
• Они не разрушать стены скважины.
• Производительность насосного оборудования такового типа достаточно высочайшая и оно с различной мощью употребляется для промышленного производства.
• Насосы не перенагреваются, потому что имеют особый сенсор, который охлаждает движков в случае перегрева.
• С вибрационными насосами такового не будет и когда он перегреется, сразу отключится.
• Насос имеет малогабаритную форму конуса, которая помещается в скважину без усилий.

Выбор вводного автомата и пускателей

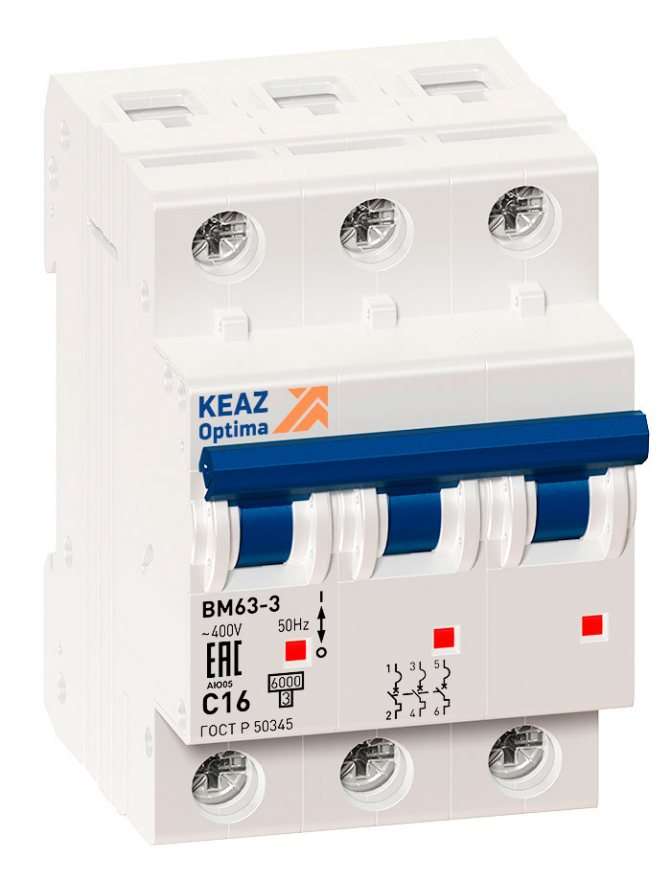

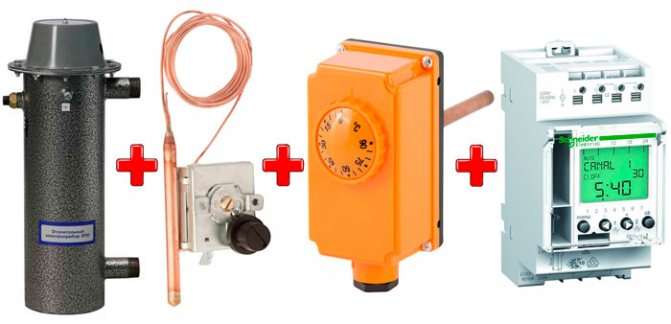

Принципная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электронное отопление предполагает, обычно, наличие трехфазного ввода 380В. Означает и автомат должен быть трехполюсным.

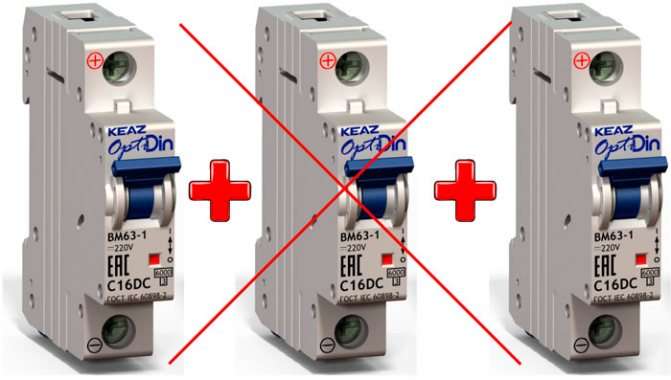

Обратите повышенное внимание, это должен быть конкретно один трехполюсный выключатель, а не три отдельных однополюсных.

При КЗ и повреждении греющего элемента хоть какой фазы, защита должна прекращать подачу напряжения по всем фазам.

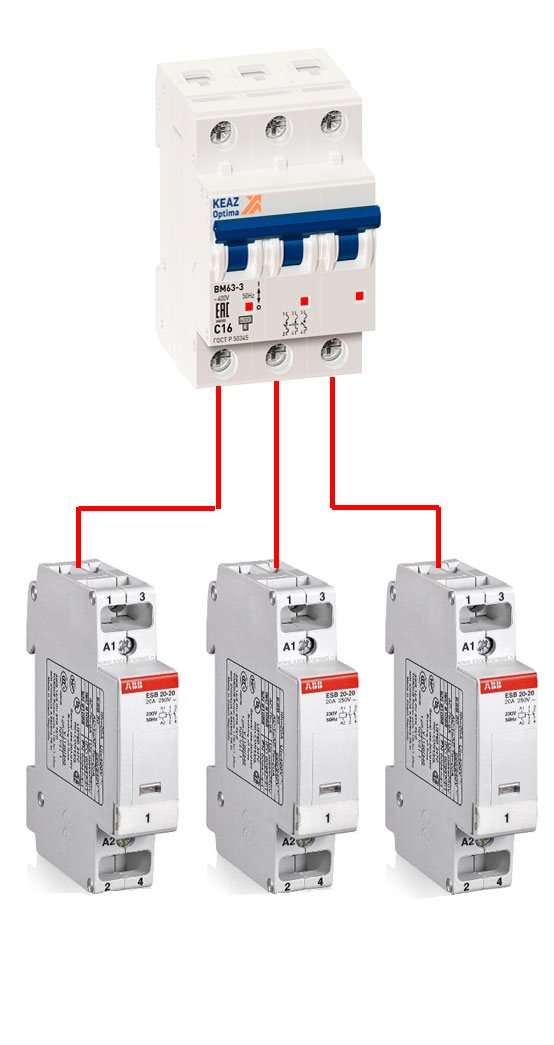

После вводного автомата фазные проводники необходимо поделить.

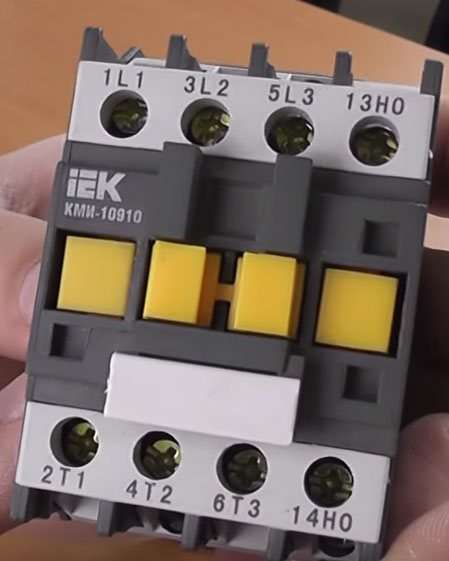

Делается это на электрических пускателях.

Конкретно на них и ложится главная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего роли, на базе подачи управляющего напряжения от соответственных сенсоров.

При всем этом в отличие от автомата, покупайте три отдельных однофазовых составных пускателя. Старенькие модели типа ПМЛ, ПМА, КМИ тут не подходят. И дело совсем не в их гулкой работе и звучных щелчках.

Составной трехфазный экземпляр в едином корпусе, тоже будет не подходящ для нашей схемы.

Самое основное преимущество однофазовых – возможность ручной и очень обычный регулировки мощи электрокотла. Подробнее об этом будет сказано ниже.

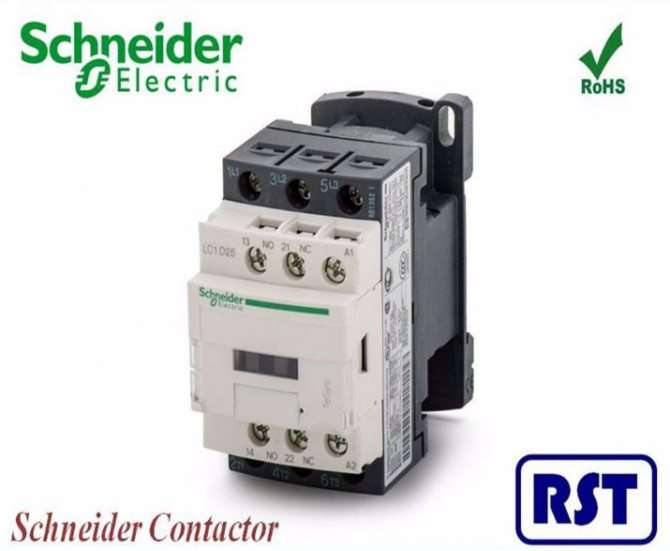

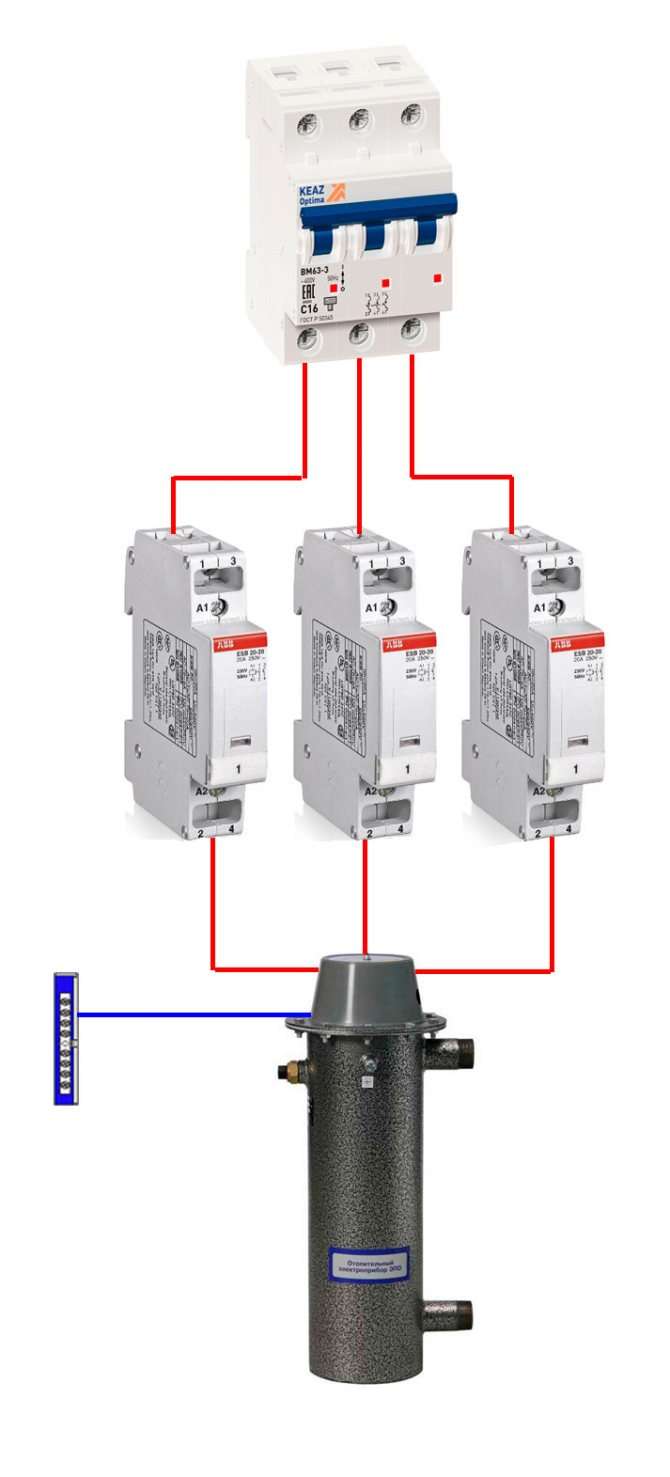

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Выводы и полезное видео по теме

Если после чтения текста для вас всё ещё неясно, как конкретно следует подключать гидроаккумулятор, поглядите это видео, в каком кратко, но максимально ясно отображены все аспекты этой процедуры.

Гидробак является принципиальным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказывается, очень легко. Зато достоинства от его использования безусловны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения либо личный опыт, которым хотелось бы поделиться с нами и с посетителями веб-сайта? Оставляйте, пожалуйста, комменты в расположенном под статьей блоке.

Источник: vsamodelino.ru
