Насос Малыш: технические характеристики, погружной и водяной, вибрационный малышок 3, устройство и производительность

Назначение и производительность насоса Малыш

Погружные насосы употребляются на личных садово-огородных участках, маленьких фермерских и подсобных хозяйствах. Положительные отзывы хозяев пригородных домов получили насосы Ручеек и Малыш. Производительность Малыша составляет 432 литра в час на открытых резервуарах.

Благодаря этому сфера его внедрения существенно обширнее, ежели у Ручейка: Малыш можно использовать как для забора воды из колодца и скважин, поперечник которых составляет более 800 мм, так и решения хозяйственных задач.

Насос Малыш можно с легкостью использовать на садово-огородном участке

Так, при помощи насоса Малыш можно:

• Организовать систему полива на садовом участке;
• Наполнить бытовые резервуары с водой для ублажения санитарно-гигиенических нужд;
• Откачать воду, в случае затопления, из подвальных и других помещений (дренажный насос).

При всем этом, следует держать в голове, что использовать скважинный вибронасос базисной комплектации следует только для откачки и перераспределения незапятанной воды с температурой, не превосходящей 35 градусов. В другом случае, разные маленькие частицы и загрязнения будут содействовать резвому износу всех механических частей устройства. Для откачки грязной воды можно выбрать насос с верхним забором: это уменьшит риск вероятных поломок.

Видео описание

Аннотация по правильной перемотке обмоток в этом видео:

• В случае, если вы узнали, что корпус цел, сопротивление на подходящем уровне, нужно прочистить насос (продуть его).

Для этого нужно просто очень вдыхать воздух в подающее отверстие, а потом в оборотное, заборное. В оба направления поток воздуха должен проходить свободно и нигде не застревать.

Если вы дуете в отверстие, то клапан должен стремительно запираться, тем заблокируя подачу кислорода. Если подобного не происходит, это означает, что регулировка устройства была на сто процентов нарушена.

• Последующим шагом для вас необходимо просто отлично встряхнуть устройство.

Снутри него не должно быть каких-либо непонятных звуков. Если же вы слышите не соответствующий гул, это означает, что произошла какая-либо отслойка либо одна из деталей просто отвалилась.

Насос Малыш после сборки Источник etalon-bt.ru

Спецы рекомендуют опустить насос в ёмкость с водой. Туда же можно добавить 100 г уксусной кислоты 9 %. Если её нет, то подойдёт лимоновая. Оставьте насос в таком растворе на 7-8 часов.

Потом его промывают под струёй прохладной проточной воды. Благодаря такому раствору можно снять известковый налёт.

• Сейчас нужно проверить клапан.

От него до устройства должен оставаться маленький зазор до 1 мм. Открутите шланг, опустите насос в воду. Включите его. Если насос исправен, то без клапана в высоту будет подниматься струя воды. У правильно работающего насоса в высоту будет от 50 см до 1 м. Благодаря этому тесту вы можете судить и о напоре.

Насос Малыш: технические свойства

На сей день существует несколько моделей насоса Малыш. Для того, чтоб обусловиться с выбором, нужно изучить технические свойства базисной модели. Многих интересует какое давление делает вибрационный насос Малыш в трубопроводе. Так, устройство дает давление в 6-7 атм. При всем этом, транспортировать воду при помощи насоса можно на расстояние до 100 метров.

При выборе насоса в неотклонимом порядке необходимо учесть его технические свойства

Более необходимыми техническими чертами насоса являются:

• Потребляемая мощность устройства (у Малыша составляет менее 300 Вт);
• Напряжение электросети (220 В);
• Номинальный и наибольший напор (глубинный насос можно использовать для поднятия воды на высоту 40-60 м);
• Поперечник шланга (составляет 18-22 мм);
• Длина кабеля (10-40 м).

При выборе насоса следует уделять свое внимание также и на такую важную характеристику как уровень электрозащиты устройства. Устройства с первым уровнем должны оснащаться заземляющим кабелем с 3-мя жилками, устройства второго уровня – быть обустроены усиленной изоляцией.

Советы и отзывы

Советуем насос малыш в качестве дешевого насоса для дачного участка либо маленького дома. Использовать его можно как для технического (полив участка, внедрение воды для санитарных нужд) водоснабжения, так и для питьевого. Маленькие габариты в купе с небольшим весом, но совместно с тем достаточная производительность, простота в использовании — все эти причины разъясняют его известность. Также немаловажное достоинство — низкая цена. Статистика продаж в весенне-летний период подтверждает, что это вправду небольшой фаворит рынка вибрационных насосов. Положительные отзывы бессчетных покупателей это подтверждают.

Принципиально !Чтоб продлить его рабочий ресурс — советуем использовать особый фильтр, чтоб предупредить попадания жестких примесей.

Для предотвращения воздействия насоса на стены скважины советуем надевать на насос особые резиновые кольца.

Устройство насоса Малыш

Устройство насоса вибрационного типа достаточно обычное: устройство состоит из дюралевого, герметичного корпуса, снутри которого размещен электрический привод с сердечником и 2-мя катушками, электропровод и вибратор. Механизм работы насоса основан на электрических колебаниях, которые активизируют мембрану, вынуждая ее проталкивать воду.

Перед тем как использовать насос Малыш, следует ознакомиться с его устройством

В комплекте к насосу идут:

• Шнур для питания длиной в районе 6-40 метров;
• Гибкий шланг для полива;
• Рукав для перекачки воды;
• Запасные детали к устройству (клапан, поршень);
• Аннотация по эксплуатации.

Базисная модель идет в комплектации с фильтром для чистки воды. В некоторых моделях при перегреве мотора либо малом уровне воды в резервуаре автоматика насоса отключает питание устройства. При повышении воды движок насоса врубается автономно.

Особенности оборудования

Инновационное насосное оборудование обеспечивает водой людей даже на отдаленных участках. С его помощью удается избавиться от различных неудобств и проблем. Раздельно стоит выделить модель «Малыш», которая пользуется большой известностью у дачников и собственников пригородных домов.

Этот агрегат отличается:

• Маленькими габаритами и весом;
• Неплохим напором;
• Неплохой мощью;
• Доступной ценой.

Погружной либо поверхностный тип изделий не обеспечивают достаточное качество работы. «Малыш», в отличие от этих видов устройств, работает по совсем эксклюзивной технологии. Он подкачивает воду методом вращения специального штока и якоря, что приводит к появлению вибраций. Единичный импульс дает возможность подымать воду с глубины без прикладывания доп усилий и внедрения подъемных устройств.

Для ремонта насоса Малыш часто не требуется много денег

Насос вибрационного типа благодаря собственной достаточно обычной конструкции имеет невысокую цена. В главном его используют для проведения поливочных работ, но он просто не подходит для неизменной системы водоснабжения. Принцип его работы очень обычный. Электронный ток подается на привод, а потом с усилием направляется в обратную сторону. В итоге этого происходит колебание мембраны, позволяющее далее продвигать жидкость. Установленный на выходе клапан не дает ей способности возвратиться назад.

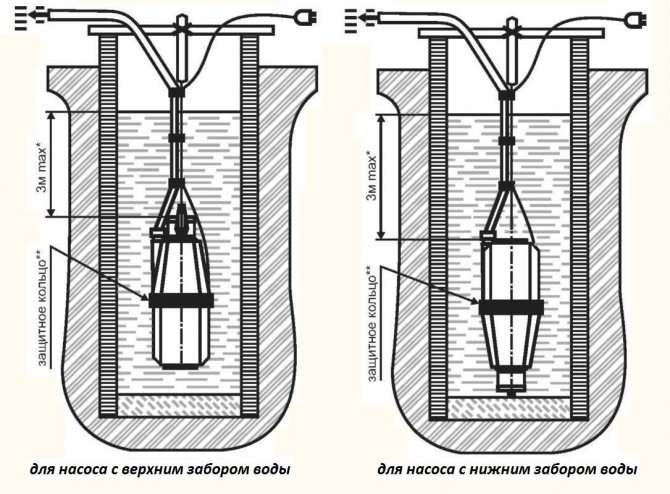

Погружной насос Малыш: установка

Установка насоса не отбирает много времени и сил, потому что устройство имеет маленькие размеры: насос имеет в высоту 24-25 см, а его поперечник составляет 7,6-9,9 см. Вес насоса не превосходит 3,4 кг (находится в зависимости от модификации и комплектации).

Для того чтоб насос правильно работал, его следует хорошо установить

Для того, чтоб установить погружной насос нужно:

1. Обеспечить нижнюю часть подъемной веревки резиновой пружиной, которая будет гасить вибрации мотора;
2. Перемотать насос прорезиненным жгутом для нейтрализации губительных вибраций (если стены насоса не плотно прилегают к стенам резервуара);
3. Опустить насос с помощью специального шнура, закрепленного в пазах устройства.

При первом подключении принципиально дать насосу поработать несколько часов и после кропотливо проверить его корпус и детали на предмет дефектов и промышленного брака.

Водяной насос Малыш: правила эксплуатации

Для того, чтоб погружное оборудование прослужило длительно нужно ознакомиться с правилами его эксплуатации. Это дозволит обойти скорого ремонта аппарата.

Спецы советуют дополнительно ознакомиться с правилами эксплуатации насоса

Так, при эксплуатации насоса изготовитель советует:

• Не использовать насосы при наличии высочайшего напряжения в электросети, повреждениях шнура устройства;
• Не воспользоваться устройства более 12 часов в день;
• Не превосходить режим беспрерывной работы насоса в 2 часа;
• При длительном использовании отключать аппарат каждые четверть часа;
• Не перекрывать воду при включенном насосе.

Не считая того, при откачке грязной воды насосом с нижним забором, в неотклонимом порядке, нужно воспользоваться фильтром на входное отверстие. Это дозволит обойти ненужных поломок и резвого износа оборудования.

Следует держать в голове, что схема летней эксплуатации насоса не подойдет для использования устройства зимой: вода будет леденеть в шлангах.

Для предотвращения замерзания воды в шлангах можно пользоваться приспособлением Бурцева.

Длительная и бесперебойная эксплуатация

Стоимость на погружные насосы «Малыш» маленькая, да и работают они не так длительно — всего 2?3 года. Для понижения себестоимости при изготовлении употребляются дешёвые материалы. Но продлить срок эксплуатации всё же можно, если сразу после приобретения агрегата, а также в процессе его работы принять некие меры:

• Установленные на приборе винты стремительно разбалтываются, что приводит к поломке штока. Потому сразу после покупки нужно их поменять на более длинноватые и дополнить контргайками.
• Питание подавать лучше через стабилизатор.
• Устройство необходимо обеспечить доп защитой от сухого хода.
• Не пореже 1-го раза за месяц советуется проводить осмотр насоса. Если он употребляется для перекачки загрязнённой жидкости, его следует временами разбирать и промывать.

Некие из этих мероприятий потребуют доп издержек. Например, цена стабилизатора сравнима с ценой самого насоса, но всё же размеренное напряжение обеспечит наилучшую работу устройства. А вот поменять крепления необходимо непременно, тем паче что это практически ничего не стоит.

При отсутствии стабилизатора нужно держать под контролем сетевое напряжение. При мельчайших скачках устройство нужно отключать от сети. Также следует повсевременно смотреть за качеством поднимаемой воды, потому что одной из главных обстоятельств поломки насосов является проникновение в механизм различного мусора и песка.

Такая неувязка возникает не только лишь при работе насосов с нижним забором, когда вовнутрь попадают донные отложения. Предпосылкой поломок может стать и просто грязная вода, попавшая через верхний патрубок. Потому для защиты погружного агрегата рекомендуется использовать фильтры, которые препятствуют проникновению мелких частичек вовнутрь резервуара. Это не только лишь продлит срок службы агрегата, да и обеспечит перекачку чистой от различных примесей воды.

Погружное устройство «Малыш» — обычный в эксплуатации и обслуживании устройство, не требующий значимых издержек на приобретение. Естественно, он не отличается высочайшей производительностью и не может стопроцентно поменять собой центральный водопровод, но для полива огорода и маленьких хозяйственных нужд этот насос полностью подходящ. С его помощью можно организовать подачу жидкости из открытых водоёмов, колодцев либо скважин. При соответствующем уходе насос «Малыш», технические свойства которого позволяют использовать устройство для разных нужд, способен прослужить изрядно подольше обозначенного в аннотации срока.

Свойства насоса Малыш (видео)

Водяной насос Малыш – это вибрационное устройство российского производства, созданное для забора воды из неглубоких резервуаров, открытых водоемов. Насос Малыш отличается высочайшей производительностью, долговечностью и доступной ценой. А с установкой насоса управится хоть какой обладатель пригородных апартаментов. Основное – делать все перечисленные выше советы. И вы можете услаждаться бесперебойной подачей воды на вашем участке, даже не имея подключения к центральному водопроводу!

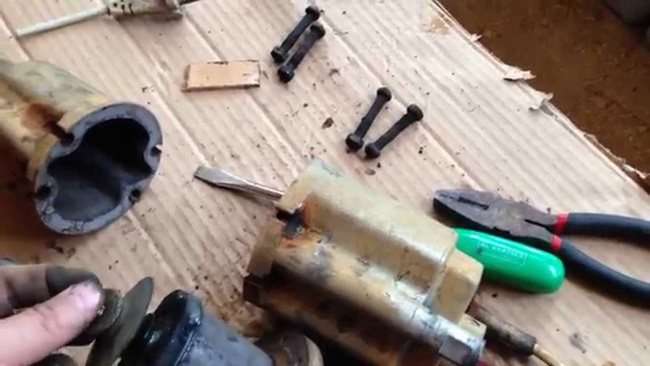

2-ой шаг: разборка устройства

Выясним, как правильно разобрать насос Малыш перед кропотливым осмотром.

Лучше разбирать насос по аннотации. Неким не удаётся сделать эту функцию, потому что винты, входящие в состав конструкции, так очень заржавевают и окисляются, что их просто нереально отсоединить от корпуса. В данном случае, конечно, стоит обращаться к экспертам.

Разборка насоса Малыш осуществляется по последующей схеме Источник vodatyt.ru

Если же всё-таки удалось отсоединить винты, то вы сможете без помощи других поглядеть, в чем дело.

После того, как насос разобран на две части, осматривается электрика, а потом механическая часть.

Обзор погружного насоса “Малыш”: схема агрегата, свойства, правила эксплуатации

Многим обладателям дачных и личных хозяйств, не присоединенных к централизованному водоснабжению, не понаслышке знакома неувязка снабжения водой собственного дома и приусадебного участка.

Отчасти решить ее поможет погружной насос “Малыш”, который хоть и не является массивным устройством, способным прокачать воду из артезианских скважин, но полностью управится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.

Тем, кто только собирается обустроить автономное водоснабжение, также юзерам насосного оборудования полезно выяснить об устройстве, механизме работы и правилах эксплуатации агрегата. Мы опишем тщательно, как установить “Малыша” в скважину и обеспечить его бесперебойную работу.

Насосная станция

Сейчас можно нередко повстречать вопрос, а можно ли сделать насосную станцию из «Малыша»? В принципе, никаких заморочек нет. Это все тот же погружной насос, хоть и маломощный.

Для этого придется дополнительно к насосу приобрести гидроаккумулятор и оборотный клапан на подающий трубопровод. Понятно, что гидроаккумулятор должен быть оснащен реле давления. Все эти доп элементы локального водопровода себя оправдают, так как на даче появится настоящая водопроводная система, работающая с определенным давлением воды снутри трубной разводки, плюс – неизменное наличие воды за счет бака гидроаккумулятора. Такая система будет пичкать водой дачу даже в случае отключения электроэнергии. Понятно, что на определенное время зависимо от объема накопительного резервуара.

Насосная станция с Малышом

Предназначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются русским предприятием Ливгидромаш, история которого насчитывает без малого 70 лет. За этот период времени с сборочного потока завода сошло более 3-х миллионов экземпляров различного насосного оборудования.

Невзирая на богатый выбор погружных агрегатов, которые сейчас предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря неплохим техническим чертам, удобству в эксплуатации и дешевый цены, с достоинством выдерживают конкурентнсть.

Маленький по размерам (до 255 мм) и весу (до 3,4 кг) устройство, на ура управится с целым рядом намеченных целей.

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний поперечник 8 – 11 см, также всех водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более 100 метров от дома либо дачного участка;
• транспортировку воды из накопительной емкости конкретно в водопроводную систему дома;
• формирование припаса воды для сильного полива растений на открытом грунте либо в теплице, для ухода за территорией и иных хозяйственных целей;
• откачку воды из подвалов во время их затопления паводковыми водами;
• наполнение дачных бассейнов и слив воды;
• откачку грязной воды из заиленной либо только-только пробуренной водозаборной выработки.

Следует учитывать, что “Малыш” может продуктивно работать исключительно в том случае, если количество примесей механических частичек не превосходит 0,01%. При перекачивании воды из очень заиленных источников, также из рек со значимым содержанием песка, нужно использовать систему фильтрации.

Как правильно создавать ремонт?

Как мы уже узнали, необходимость в ремонте часто появляется из-за засорения, потому агрегат следует временами разбирать и проводить очистку. Примерная последовательность процедуры приведена ниже.

Шаг 1-ый. Сначала насос извлекается из скважины и на его корпусе делаются отметки, отмечающие обоюдное размещение конструктивных частей. Благодаря этому, предстоящая сборка по окончанию ремонта приметно облегчится.

Шаг 2-ой. После чего ослабьте попеременно каждый винт, соединяющий элементы корпуса вместе. Обыкновенные винты во время следующей сборки лучше поменять на другие, для шестигранного ключа, либо на болты, имеющие перпендикулярные отверстия. Для упрощения процедуры ослабления винтов зажмите корпус тисками в тех местах, где имеются уступы для винтов.

Шаг 3-ий. Когда корпус агрегата уже снят, устанавливается поршневой диск. Данный момент очень важен, так как установка должен осуществляться только параллельно седлу.

Принципиальная информация! Для очень четкого контроля параллельности монтажа этого диска советуем пользоваться штангенциркулем.

Разобранный устройство можно чистить и чинить. При следующей сборке необходимо смотреть, чтоб отверстия совпадали. Для проверки работоспособности агрегата сможете опустить его в ведро, заполненное водой. Принципиально, чтоб высота струи, которая выходит из соответственного патрубка, составляла порядка 30 см.

Видео – Профилактика и ремонт оборудования

Обзор модельного ряда насосов и их отличия

Существует три главные модели погружного насоса, которые имеют малозначительные отличия по техническим характеристикам, также разную (верхнюю либо нижнюю) систему забора воды, в связи с чем сфера их внедрения несколько разнится.

Базисная модель: особенности и свойства

Традиционный насос Малыш выпускается с нижним водозабором, по этому он:

• более отлично подает воду с открытых водоемов, расположенных на огромных расстояниях,
• отлично совладевает с осушением затопленных нижних этажей и подвалов построек,
• может откачать воду до мало вероятного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, может быть попадание вовнутрь агрегата частичек песка, что может вызвать поломку устройства. Потому его не рекомендуется использовать в очень грязных водоемах без установки особых фильтров.

Насос с маркировкой «К», на самом деле, является этим же “Малышом”, но с интегрированной доп термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель комфортна тем, что устройство можно бросить работать без присмотра на достаточно долгий просвет времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус сделан из пластмассы, если маркировка отсутствует, означает он изготовлен из алюминия. Необходимо отметить, что дюралевый корпус, хоть стоит несколько дороже, но является более крепким и надежным.

Часты случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем возникают трещинкы. Потому желание сберечь может привести к обратному результату, и придется брать новый устройство.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от традиционного насоса верхним забором воды. В то же время если 1-ая схожа по техническим чертам с базисной моделью, то 2-ая имеет значительные отличия. Характеристики всех устройств приведены ниже.

Агрегаты с верхним расположением поглощающего патрубка, обычно, используются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в очень грязных водоемах, так как при работе, они не поднимают со дна частицы мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором движок охлаждается лучше, за чей счет насос не перегревается.

Нередкие поломки и варианты их устранения

Некие юзеры сталкиваются с тем, что устройство не перекачивает воду. К более распространённым причинам и путям их решения относят:

• ослабление контргайки в насосе – можно подкрутить и избавиться от проблемы;
• поломка качающей манжеты – изделие разбирают, находят деталь, которая по виду похожа на 2 блюдца, подменяют её новейшей;
• выход качающего штока – он находится рядом с мотором и просит проф ремонта.

Время от времени из строя выходит реле давления. Его также можно починить исключительно в сервисном центре.

Внутреннее строение «Малыша» Источник oboiman.ru

Область внедрения

Погружной насос Малыш имеет невысокую стоимость, подходящ для перекачки незапятанной воды. Очень грязную воду им лучше не качать — стремительно сгорит. Используют его в последующих случаях:

• для полива огорода;
• для набора воды в накопительные емкости;
• для водоснабжения дома, но с определенными ограничениями (об этом чуток ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с обмолвками. Потому что тип насоса вибрационный, он делает колебания в толще воды, поднимая мелкие частички (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, не считая непрозрачной воды не угрожает, то при использовании насоса Малыш в скважине она может резвее заилится. Во всяком случае таково распространенное мировоззрение.

Как заказать и приобрести

Зная, какие характеристики имеет скважина либо колодец, подобрать подходящую модель этого насоса нетрудно. Обратившись к нашим спецам, вы получите исчерпающую консультацию и помощь в подборе подходящей модели. Мы знаем о данном насосе все. В нашем магазине вы можете приобрести все модификации данного оборудования с нужной длиной кабеля. При покупке дается гарантийный талон, после гарантийного срока осуществляется пост гарантийное сервис. Не считая того, всегда в наличии имеется защитный фильтр.

Если для вас нужен насос Малыш в Москве, можем выполнить доставку по городку. Также вероятен самовывоз со склада. Для покупателей из Столичной области — доставка по наиблежайшему Подмосковью.

Для покупателей из других регионов— можем выслать продукт в ваш адресок хоть какой транспортной компанией по согласованию.

Приобрести данное оборудование можно оформив покупку прямо на этом веб-сайте, либо позвонить по телефону в разделе Контакты — наш менеджер воспримет заказ и условится о доставке.

Изготовители

Заглавие «Малыш» и «Ручеек» издавна стало нарицательным. Так сейчас именуют маленькие погружные вибрационные насосы. Вначале производили их только в Рф либо в ближнем зарубежье, но сейчас на рынке предостаточно и китайских «Малышей». Вообщем в Рф есть несколько изготовителей схожих насосов:

• В городке Ливны в Орловской области и в Бавленах Владимирской выпускают конкретно Дети. Большая часть идет с верхним забором воды, Дети М — с нижним.
• Дети выполняются и в Климовске Столичной области.
• В Курске и Кирове (завод Лепсе) выпускают насосы такого же типа, но под другими наименованиями — Водолей.
• В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще компания Зубр.
• Агрегаты Ручеек выпускают в Могилеве (Беларусь).

Различные наименования и компании, некие отличия в свойствах , но все это погружные вибрационные насосы типа Малыш

Другие марки — китайские. Как найти? Пристально рассматривать упаковку и паспорт. Если это русский изготовитель, непременно должен быть адресок, заглавие предприятия, список сервисных служб и т.п. Если таковой инфы нет, это изделие родом из КНДР.

Как продлить срок службы насоса

Чтоб не падала с течением времени, и он ладно работал весь срок эксплуатации, принципиально соблюдать некие советы:

• замена болтов из чёрного металла на нержавеющие;
• постоянная проверка крепежа на корпусе и в зоне поршня;
• можно замкнуть болты слоем суперклея;
• постоянный осмотр – 1 раз в год насос разбирают, очищают, меняют треснутые элементы;
• при неизменном изменении уровня в источнике приобретают модели с верхним приёмом воды.

Перед внедрением принципиально учить паспорт на насос. Невзирая на то, что многие модели владеют схожими чертами, их внедрение может очень отличаться.

Технические свойства

Как уже гласили, погружные насосы Малыш имеют маленькую мощность — в главном около 250 Вт, другими словами сделать высочайшее давление он не способен. Их копии с другими наименованиями можно отыскать мало более массивные.

Что еще принципиально — высота подъема — это на какое расстояние может перекачиваться вода.В технических свойствах она должна быть больше той, которая для вас нужна приблизительно на 20%.

Направьте внимание на электропитание, на которое рассчитана данная модель. Как правило это 200 В с вероятными маленькими отклонениями порядка 5%, но реалии таковы, что в сети быть может и 240 В, а при таком напряжении насос с такими чертами сгорит. Выход — ставить стабилизатор либо находить модель с более высочайшим рабочим напряжением (снижение от рабочего не так плохо сказывается на работе — снижается мощность).

Длина электронного кабеля быть может от 10 метров до 40

Важен еще таковой показатель, как производительность. Он обычно указывается в литрах за минуту либо за секунду. Данная величина указывает, сколько воды агрегат в состоянии перекачать в обычных критериях. Для данного вида оборудования эта цифра совершенно невелика — порядка 400 мл/сек. Таковой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг либо кран в доме. На что-то большее он без доп оборудования не способен.

Как перемотать катушку

Для перемотки катушек вибрационного насоса для вас пригодятся последующие материалы:

• Медный провод с поперечником 0.65 м (марка ПЭТВ);
• Эпоксидка, пластификатор, отвердитель.

Инструменты:

• Намоточный станок;
• Паяльничек
• Электроплитка;
• Молоток;
• Отвертка;
• Защитные рукавицы.

Ремонт вибрационного насоса рекомендуется создавать на улице, либо в отлично открытом помещении, так как для перемотки катушек придется плавить эпоксидку, а она выделяет ядовитые вещества, вдыхание которых вредоносно для организма.

Насос Малыш, готов к установке и подключению

Поначалу разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтоб выполнить это придется расплавить эпоксидный компаунд.

Для этого идеально подойдет электроплитка, на которую нужно положить корпус агрегата. Подождите, пока эпоксидная смола прогреется до температуры 160-170 градусов (об этом говорит соответствующий дымок, идущий от неё – этот дым токсичен, пытайтесь его не вдыхать).

Дальше, нам нужен древесное полено, об которое можно будет вышибить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и лупите корпус об колоду (электромагнит должен глядеть в низ), до того времени, пока электромагнит не изменит своё положение так, чтоб можно было его поддеть чем-либо и извлечь.

Пока корпус жаркий, очистите его от остатков эпоксидки щеткой по металлу, либо плоской отверткой.

Сейчас нужно молотком вышибить электромагнит из катушки. Для этого необходимо использовать маленькой древесный брусок, в качестве клина. Рекомендуется делать это с ассистентом, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, вероятнее всего, ремонт завершится на деформации её каркаса.

Как сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидки. Установите каркас катушки на намоточный станок и сделайте полную обмотку катушки (приблизительно в 8 слоев). Сделать это можно без специального станка, но это востребует еще больше времени.

Начало и конца проволоки соедините с основной частью при помощи паяльничка. В каркас катушки назад ставим электрический сердечник. Продеваем кабель подключения к электросети через уплотнитель вовнутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратненько опустите катушки вовнутрь корпуса. Чтоб катушки плотно сели на своё место, приложите к электрическому сердечнику маленькой древесный брусок, и несильным постукиванием присвойте им необходимое положение.

Сейчас нужно сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В железной посуде перемешайте эпоксидную смолу, пластификатор и отвердитель.

Получившейся консистенцией залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтоб компаунд заполнил все щели. Если после того, как эпоксидная смола опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество консистенции.

Для того чтоб компаунд на сто процентов отвердел необходимо подождать как минимум 24 часа. После чего соберите корпус устройства. После того, как ремонт закончился, опробуйте способность к работе насоса в ведре с водой, может быть, пригодится отрегулировать зазор меж якорем и электромагнитом.

Механизм работы

Насосы Малыш производят подачу воды средством вибрации, по этому и именуются «вибрационными». Механизм работы достаточно прост: электрический привод устройства, присоединенный к розетке, преобразовывает электронные импульсы в электрические колебания. Дальше электрические колебания поступают на клапан поплавкового типа, который, в свою очередь, передает их рабочей мембране.

Из чего состоит “Малыш” с нижним забором?

Мембрана, совершая колебательные движения, напоминающие вибрацию, производит забор воды и нагнетает давление снутри насоса и продвижение ее далее через выходное отверстие.

Такие устройства очень чувствительны к перегревам, потому недопустима их работа без погружения в водную среду. Чтоб обойти работы в режиме «холостого хода» в случае снижения уровня воды в колодце, электронасос оснащают автоматикой – реле давления. Ее задачка – дисконнектнуть насос в случае отсутствия воды.

Не глядя на простоту конструкции, этот агрегат очень отлично совладевает с задачками, которые ставит потребитель перед устройствами погружного типа для подачи воды из колодца. Вот поэтому водяной насос Малыш очень нередко используют как для дома, так и для дачи.

Типы «Малышей» по методу забора воды

Погружные насосы типа Малыш по принципным различиям делятся на два подвида: с верхним забором воды и с нижним. Любой из них имеет свои достоинства и недочеты в использовании.

С верхним забором воды

Помпы с верхним забором используют еще почаще, так как они лучше защищены от перегрева и засорения. Особенность конструкции состоит в том, что отверстие, через которое вода поступает вовнутрь, находится в высшей части агрегата, как следует движок размещен понизу. Благодаря этому:

1. Движок никогда не греется, так как, если вода опускается ниже уровня забора, срабатывает реле давления и отключает весь механизм. Движок, который находится ниже заборного патрубка, при всем этом остается в воде.
2. Такая помпа не подвержена загрязнениям, так как никогда не засосет со дна механические частички типа ила, песка и т.д.

Недочеты насоса с верхним забором воды проявятся исключительно в том случае, если на него не установить подабающей автоматики. Когда уровень воды в колодце свалится, заборной патрубок 1-ый окажется над ее поверхностью и засосет воздух. Без реле холостого хода, устройство продолжит работать на сухую и выйдет из строя.

С нижним забором воды

Насос Малыш с нижним забором стоит устанавливать исключительно в тех колодцах, где глубина позволяет монтировать его на достаточном расстоянии от дна. Но даже это не защитит его в случае подхода плавунов либо замуления колодца. На этих насосах принципно принципиальна установка реле защиты от перегрева мотора, так как движок находится выше заборного патрубка. Если уровень воды свалится, движок начнет нагреваться. Пока вода опустится до того уровня, чтоб помпа засосала воздух и сработало реле «сухого хода», движок может выйти из строя от перегрева.

К тому же, на заборный патрубок такового агрегата нужно устанавливать фильтр, чтоб защитить устройство от попадания в него частиц песка, ила и остального.

Особенности данной марки, прибыльно выделяющие это насос посреди аналогов

— высочайшая продуктивность в купе с экономичностью — обычная конструкция, наибольшая продуктивность работы — низкая стоимость — простота пуска и предстоящей эксплуатации. Где можно использовать эту марку насоса.

Источники воды:

— в качестве погружного вибрационного насоса для скважины, при это следует учесть ее поперечник, дебет (сколько скважина может дать воды в час). — в качестве погружного вибрационного насоса для колодца, при всем этом следует учитывать его глубину, уровень воды. — хоть какой водоем с достаточным уровнем воды. Потребители воды: — питьевое либо техническое водоснабжение маленького дома. — полив огорода либо приусадебного участка. Для дома, для дачи, для огорода, для оранжерейных хозяйств и т.д.

Модели насосов Малыш

Многие считают, что все Дети однообразные, но это совершенно не так. Давайте разглядим свойства модельного ряда, особенности и достоинства каждой модели а именно.

Традиционный «Малыш»

Эта модель является обыденным представителем погружных вибрационных насосов, которые употребляются для подачи воды из колодцев либо неглубоких скважин, поперечник которых превосходит 100 мм.

Производительность насоса Малыш достаточно высока: он позволяет подавать воду не только лишь вертикально, да и перекачивать ее на достаточно огромные расстояния по горизонтали. Дальность подачи составляет 100-150 м, чего полностью достаточно для полива большого огорода из водоема либо колодца.

Модификации насосов Малыш

Погружные вибрационные «Малыши» созданы для работы в незапятанной воде. Концентрация механических нерастворимых примесей в воде не должна превосходить 0,01%. Температура перекачиваемой жидкости не должна превосходить показатель в 35 градусов.

Технические свойства модели:

• номинальная мощность составляет 245 Вт;
• работает устройство от электросети 220 В;
• высота столба подъема воды – 40 м.;
• средние свойства производительности: при подъеме жидкости на высоту 1 метр – 1050 л/час, на высоту 40 м – 430 л/час;
• очень допустимое время беспрерывной работы – 2 часа;
• допустимая глубина погружения – 5 м;
• рабочее давление составляет 0,4 мПа;
• вес насоса составляет 3,5 кг;

Традиционная модель обустроена нижним патрубком забора воды. Для подачи жидкости употребляется шланг, поперечником 18-22 мм.

Шланги, фильтра, реле давления и сенсор перегрева не идут в базисной комплектации насосов «Малыш». Длина шнура, обычно, так же недостаточна, потому его придется удлинять.

Серия «Малыш»-М

Данная модификация погружного вибрационного насоса «Малыш» по техническим чертам, производительности и комплектации ничем не отличается от традиционной. Единственное отличие состоит в том, что эта модель обустроена верхним патрубком забора воды.

Серия «Малыш»-3

Серия «Малыш»-3 заходит в систематизацию экономных моделей погружных вибрационных устройств, но стоит еще дороже прошлых модификаций. Это обосновано повшенными чертами и усовершенствованной комплектацией.

Данная модель рассчитана так же на колодцы и скважины с маленьким дебитом (глубиной) и поперечником выше 80 мм. Технические отличия от базисных моделей заключается в последующем:

1. Сам насос, совместно с электронном приводом, расположены в герметичном цельном блоке.
2. Номинальная мощность агрегата уменьшена до 165 Вт, что упрощает ее внедрение в малодебитных скважинах.
3. При погружении на глубину 20 метров, производительность составляет 0,432 кубометра/час.

Чертеж насоса Малыш-3 Помпа «Малыш»-3 очень малогабаритна по габаритам и весит менее 3 кг. Шланг, применяемый для подачи воды, обязан иметь поперечник ? дюйма. Эта модель в фабричный комплектации имеет 30 метров электронного кабеля с защитой от воды. Автоматики и фильтров в комплекте нет. В большинстве случаев для этой модели дополнительно приобретают стаканообразный фильтр ЭФВП.

Серия «Малыш»-К

По техническим характеристикам и чертам производительности различий от базисной модели нет. В фабричную комплектацию данной модели дополнительно включено автоматическое реле защиты от перегрева (термореле).

Устройство и принцип деяния

Устройство насоса.

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электронные катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины лежит вибратор с поршнем. На патрубок для забора воды можно устанавливать оборотный клапан и откачивать ее.

Механизм работы устройства несложен. При его включении в сеть катушка делает электрическое поле. Сердечник начинает вибрировать. Мембрана не позволяет ему очень раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге либо трубе.

За секунду сердечник делает 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в данном направлении и изливаются из выпускного патрубка.

Особенности монтажа и подключения

До того как приступить к установке «Малыша» в скважину, необходимо докупить провод, шланг и трос для крепления. Чтоб обусловиться с их длиной, необходимо измерить глубину колодца и расстояние до точек электропитания и подачи воды.

1. Замеряем глубину колодца и прибавляем к ней высоту самого насоса. Принципиально, чтоб насос был стопроцентно погружен под воду. Так же необходимо держать в голове, что работать вибрационные насосы могут исключительно в вертикальном положении. Горизонтальное размещение помпы приведет к резвому выходу ее из строя.
2. Сейчас необходимо решить, к чему будет крепиться контрольный трос. Он нужен, чтоб опускать, задерживать и поднимать насос из скважины. Расстояние от низа погружения насоса до точки крепления – длина троса (берем с припасом, чтоб достаточно для обвязки самого насоса и для закрепления над колодцем). Трос для погружных устройств ни при каких обстоятельствах не должен быть железным, так как он будет находиться в воде и может перержаветь. Подойдет нейлон, капрон и другие материалы.
3. Дальше замеряем расстояние от нижней точки погружения насоса до розетки – получаем длину кабеля.
4. Расстояние от нижней точки насоса в колодце до точки подсоединения к водоприемнику (рукомойник, гидробак, бочка и т.д.) – длина шланга. Принципиально, чтоб поперечник шланга соответствовал поперечнику выходного патрубка, так как несоответствие поперечников может привести к перегрузке насоса.

Когда все комплектующие приобретены, можем приступать к установке:

1. Надеваем шланг на выходной патрубок и фиксируем пластмассовым хомутом.
2. В ушки насоса продеваем трос и накрепко фиксируем.
3. Фиксируем на поверхности вилку кабеля и край шланги, чтоб случаем не уронить их в колодец при погружении.
4. За контрольный трос опускаем насос в колодец.
5. Если поперечник колодца либо скважины маленькой и есть риск, что помпа будет касаться стен (это категорически не допустимо), на него можно надеть резиновый рукав, который так же продается в магазине. Если этого не сделать, удары корпуса насоса о стены колодца при его работе могут разрушить как корпус насоса, так и обсадную трубу.
6. После того, как насос стопроцентно погружен под воду и мы удостоверились, что он расположился строго вертикально, можно создавать пуск и услаждаться холодной колодезной водичкой без доп усилий.

Особенности установки насосов с нижним и верхним забором воды Отзывы потребителей молвят о том, что «Малыш» может работать не только лишь как самостоятельное устройство для подачи воды, да и стать базисной частью настоящей насосной станции. Для этого достаточно подключить к нему на поверхности автоматику и гидроаккумулятор.

Метод разборки и доработки насоса Малыш (видео)

Устанавливаем присоединенный агрегат в скважину

Начнем с того, что описываемый насос во время функционирования безизбежно вибрирует, а поэтому полностью может соприкасаться со стенами маленького колодца либо же обсадной трубы, из-за чего корпус в какой-то момент повредиться, а само оборудование просто выйдет из строя. Во избежание всего этого советуем надеть на агрегат перед погружением в воду подходящее резиновое кольцо – оно будет амортизировать будущие удары, также играть роль доп защиты Малыша.

Опуская насос в скважину, вы должны правильно его выставить – принципиально, чтоб устройство размещался ровно и не касался при всем этом стен. Наверху скважины/колодца нужно установить планку, к которой, в свою очередь, следует закрепить подвеску, изготовленную из эластичного, но достаточно крепкого материала. Благодаря таковой подвеске, вибрации во время эксплуатации устройства приметно снизятся.

Из чего же ее сделать? К самым пользующимся популярностью вариантам можно отнести мед жгут и отрезок резинового шланга. При всем этом верхний конец троса должен соединяться с подвеской для сотворения подабающего натяжения. Что все-таки касается электронного кабеля, то ему излишнее натяжение противопоказано – нужно, чтоб он лежал на планке свободно.

Направьте внимание! Малыш, который вы только-только заполучили, уже полностью готовый к использованию, вы не должны смазывать его либо заливать до эксплуатации. Если класс защиты агрегата – это 1, то дополнительно будет нужно заземление розетки. В конце концов, насос быть может включен конкретно сразу после того, как вы погрузите его в воду.

Если же вы планируете перекачивать воду из неглубокого водоема ил откачивать упомянутое ранее затопленное подвальное помещение, то устройство полностью можно опускать на дно, если заблаговременно завернуть его в плотную ткань либо, как вариант, подсунуть под корпус резиновый лист.

Источник: vsamodelino.ru
