Электронный домашний барометр своими руками – как собрать самодельный датчик с Visuino

Как выбрать барометр для рыбалки

1-ые в главном употребляются в критериях квартиры либо дома. На рыбалке таковой устройство быть может расположен на столе либо стенке рыбацкого домика, размещенного неподалеку от береговой полосы. В данном случае нужно, чтоб имелся доступ к свежайшему воздуху. Точность измерения, изготовленного в наглухо закрытом помещении, будет приметно ниже. Карманные аксессуары более малогабаритны, они могут располагаться на наручном браслете либо в кармашке рыбака.

Таковой устройство можно взять конкретно на сберегал, на место лова.

По принципам устройства измерители давления разделяются на ртутные, механические (либо барометры-анероиды) и электрические (цифровые) устройства.

• Ртутные анерографы очень точны. Они обширно используются на метеостанциях. Но для внедрения на рыбалке они совсем не подходят, потому что содержат огромное количество ртути и могут быть небезопасны.
• Анероиды несколько наименее точны, но зато изрядно наименее ломки и поболее неопасны. Не считая того, они имеют представительный внешний облик.
• Электрические аксессуары – продукт больших технологий. Они легки и малогабаритны, а не считая того, владеют очень широким функционалом. Эти приборы часто представляют собой истинные метеостанции в миниатюре и позволяют определять не только лишь динамику колебания давления, да и температуру, высоту над уровнем моря, влажность и целый ряд других характеристик.

Барометр является сложным устройством, и в процессе выбора этого устройства существует несколько аспектов, которые нужно принять во внимание.

Таковой инструмент на рыбалке неотклонимый, только при его использовании заблаговременно приготовленная нажива и другие снаряжения вправду окажутся действенными. Но, не много приобрести таковой измерительный устройство, необходимо также знать физиологические особенности рыбы, на которую намечается охота.

• Такие особи, как плотва, карась, щука и лещ имеют пузырь, который впрямую соединен с наружной аква средой через ротовую полость, потому для выравнивания давления в пузыре им требуется сильно много энергии, потому мельчайшее изменение атмосферного давления резко увеличивает аппетит аква пресмыкающиеся и она отчаливает на поиски еды.
• Те же водные особи, пузырь которых размещен обособленно, к ним относятся окунь и судак, имеют не такую чувствительную реакцию к изменению атмосферного давления. Аппетит у них увеличивается, только при возрастании показателя барометра, при его уменьшении же аппетита у рыбы также фактически не наблюдается: она просто теряется в аква глубине.

Все эти физиологические особенности при подготовке к рыбалке необходимо учесть.

Как оказывает влияние атмосферное давление на поведение рыбы

Барометр для рыбалки является принципиальным устройством, но не считая этого необходимо знать и учесть физиологию той рыбы, которую подразумевается ловить:

• пузырь у таких рыб как плотва, карась, лещ и щука имеет конкретное соединение с наружной средой через рот. Чтоб выровнять давление в пузыре им приходится затрачивать много энергии. Даже малозначительные конфигурации давления в атмосфере сказываются на повышении аппетита перечисленных особей, что проявляется в виде неплохого клева;
• такие рыбы как судак либо окунь имеют обособленный пузырь, потому на скачки давления они так реагируют. Аппетит начинает проявляться только при повышении давления, а при снижении — фактически отсутствует.

Как выбрать барометр

Чтоб барометр служил собственному обладателю длительно и не доставлял никаких заморочек, внимание следует уделить таким моментам:

1. Точность. Таковой параметр как точность почти во всем находится в зависимости от свойства сборки.
2. Винт регулировки. На механических барометрах лучше чтоб винт регулировки был размещен поближе к центру отверстия под него. Несоосное размещение гласит о неверной установке механизма и некорректности показаний.
3. Наружный осмотр. Необходимо оглядеть как само стекло, так и циферблат.
4. Водонепроницаемость. Принципиальный параметр, так как на рыбалке есть риск падения в воду, ну и погода может привести к попаданию воды вовнутрь механизма.
5. Калибровка. Новое устройство необходимо откалибровать согласно свидетельствам городской метеостанции.
6. Если барометр наручный, необходимо чтоб ремешок был надежным.

Ниже приведены пользующиеся популярностью модели с фото:

• капитан FBR – 007;



• CASIO PRG-250T-7D;



• ПБ-8;



• RST 05536;



• RST 05737;



• RST 05771 «Рыбакъ»;



• SUNROAD FX 702;



• БТК-СН 14.



Барометр из лампочки

Для этого барометра пригодится перегоревшая лампочка накаливания. Сначала цоколя с резьбой просверливают отверстие поперечником 2-3 мм. Сверлить нужно аккуратненько и с наименьшими усилиями, чтоб не треснуло стекло. Через получившееся отверстие заливают чистую воду до половины пробирки. В нее нужно добавить 2-3 капли чернил.

Дальше ожидают, пока просохнут внутренние стены пробирки, и подвешивают лампочку-барометр меж оконными рамами окна, лучше с северной стороны. Если окна размещаются с южной стороны, то лампочку нужно подвесить вверху окна. Уже через несколько часов можно снимать показания.

• Если внутренние стены покрылись маленькими капельками конденсата, то будет пасмурная погода без осадков.
• При капельках средней величины, меж которыми образовались сухие вертикальные полосы, ожидается переменная облачность.
• Большие капли около поверхности воды в лампочке и сухая горловина молвят о том, что осадки пройдут стороной.
• Капли воды на северной стороне пробирки молвят о дождике на последующий денек во 2-ой половине.
• Если лампочка изнутри покрыта большими каплями конденсата, то будут краткосрочные дождики. А если капли укрупняются и стекают вниз, то вероятнее всего будет гроза.
• Если стены лампочки совсем сухие, то будет отменная погода

И вот, что необходимо знать: Какой должна быть печка для зимней палатки? Виды разных печей Воспользоваться таким барометром можно весной, летом и осенью при температуре выше нуля.

Барометр приобрести не всегда удается, потому желаю предложить конструкцию домашнего барометра, который с некой точностью будет демонстрировать атмосферное давление. Барометр (см. набросок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки. Бутылка на одну третья часть заполняется водой, лучше брать дистилированую воду, так как рядовая через год зацветает. Воду можно немного подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Сейчас остаётся заткнуть бутылку пробкой. Барометр готов. Когда атмосферное давление начнет изменяться, то поменяется уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, означает давление очень высочайшее, а это к ясной устойчивой погоде, в такое время бывает неплохой клев. Если вода начнет изливаться через верх трубки, давление низкое, можно ожидать бурю, а на рыбалку идти не стоит.

2 Метод:

Простой барометр своими руками

Таковой барометр можно сделать из малеханькой жестяной масленки с параллельными боковыми сторонами.

Подберите пробку, которая бы плотно закрывала единственное отверстие грядущего барометра. До того как вы поставите пробку на место, в ней нужно сделать отверстие такового поперечника, чтоб пропустить через него прозрачную трубку-соломинку для коктейлей. Вобщем, лучше применить стеклянную трубочку с внутренним поперечником отверстия 1,5 — 2,0 мм.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при всем этом

должно содержаться малость той же подкрашенной воды. При повышении атмосферного давления уровень жидкости в трубке будет подниматься, и напротив.

Таковой барометр закрепите на подставке с вертикальной линейкой. От градуировать его можно, снимая показания с реального барометра.

Заместо железной емкости можно применить всякую небольшую стеклянную бутылочку. После наполнения подкрашенной водой и установки пробки с трубкой, долейте в трубку малость воды. Потому что корпус барометра жесткий, при повышении давления уровень воды будет снижаться, при снижении — повышаться.

3 Метод: Барометр из перегоревшей лампочки Возьмите перегоревшую электронную лампочку

и там, где начинается цоколь с резьбой, аккуратненько просверлите маленькое отверстие поперечником 2-3 мм. Делать это следует очень осторожно, по другому баллон может треснуть либо разбиться. Вот самый обычной метод сверления стекла. На точку, где вы наметили отверстие, нанесите каплю машинного либо подсолнечного масла. Возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтоб вышла вязкая паста, чуток жиже зубной. Потом зажмите в патроне дрели медную проволоку. Поперечник ее должен соответствовать размеру отверстия, которое вы желаете просверлить. Цоколь лампы аккуратненько зажмите в тисках. А стеклянную пробирку оберните полотенцем либо тряпкой. Сверлить необходимо очень осторожно, прикладывая малое усилие. Когда отверстие будет просверлено, залейте в него водопроводную воду, заполнив стеклянную пробирку до половины. Потом добавьте в нее две-три капли чернил либо кусок грифеля хим карандаша и размешайте. Барометр готов.

Остается подождать, пока внутренняя стена пробирки просохнет, и подвесить барометр меж оконными рамами. Идеальнее всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в высшей части окна. Через несколько часов можно снимать показания. Наш барометр может предвещать погоду за день достаточно много. Сплошная либо переменная облачность ждет нас, либо пойдет дождик маленький затяжной краткосрочный, может, грозовой… Правда нужно знать некие особенности, чтоб расшифровать показания:

Если внутренние стены лампочки

покрылись маленькими каплями сконденсировавшейся воды — завтра будет сплошная облачность, но без осадков.

Если стены лампочки покрылись каплями средней величины, а меж ними образовались вертикальные сухие полосы — переменная облачность.

Если стены отчасти покрыты большими каплями росы — ожидайте краткосрочных осадков. А сверху донизу и капли, укрупняясь, стекают вниз — будет гроза.

Большие капли только у поверхности воды, а горловина лампочки сухая — дождик пройдет стороной, в 30-60 км от ваших мест.

По ту сторону окна дождик, а стены лампочки стали совсем сухими, без тумана и капелек — завтра установится хорошая погода.

А если появились капли росы только на северной стороне баллона, ожидайте завтра дождика во 2-ой половине денька. Очевидно, воспользоваться таким барометром можно только в том случае, если температура воздуха выше нуля, другими словами весной, летом и ранешней осенью.

Запомнили? Сможете сейчас изумить домашних и посоревноваться с метеорологами-профессионалами.

https://sportcity74.ru приобрести лежаки и шезлонги. Быстровозводимые ангары из сэндвич панелей stroy-km.ru/zdaniya-iz-sendvich-panelej/.

Барометр из пихты

Срезают пихтовую веточку длиной 10-12 см. С нее убирают иголки, не считая одной. Веточку прикрепляют к дощечке так, чтоб пихтовая иголочка могла свободно опускаться и подниматься.

Дощечку с веточкой и иглой нужно поднести к духовке, чтоб с нее улетучилась влага. В данном случае игла подымается верх и нужно будет сделать о с цифрой 1. Позже нужно поднести приспособление к пару, и когда игла опуститься вниз, то отмечают цифру 10 и пишут «Дождь». Меж этими отметками размечают опасности на 10 делений.

Самодельный барометр необходимо расположить в затененном месте, вдалеке от прямых солнечных лучей. Такое устройство можно сконструировать во время похода и заблаговременно узнавать об конфигурациях погоды, ориентируясь на положение малеханькой пихтовой иголочки.

Еловый барометр

Давно охотники Сибири знают, что ветки хвойных деревьев имеют свойство опускаться перед осадками и пониматься в преддверии солнечной ясной погоды. Даже сухие еловые ветки сохраняют эту особенность, потому из них можно делать природные барометры, которые будут демонстрировать конфигурации погоды часов за 8-12 до перемен.

Для производства такового барометра нужен кусочек ствола сухого маленького деревца (длиной 25-30 см) вкупе с веткой длиной 30-35 см. Ствол с веткой очищают от коры и прикрепляют к дощечке, которую вешают на стену. При всем этом ветка должна размещаться так, чтоб при опускании-поднимании свободного конца ветки он передвигался параллельно стене и не задевал ее. Поднятие ветки говорит о ясной погоде, а опускание – к ненастью.

Можно даже прикрепить на дощечке железную либо фанерную шкалу с рисками через 1 сантиметр. Через некое время использования уже можно будет найти способности ветки и подписать характеристики «осадки», «переменно», «солнечно»

Как сделать барометр своими руками

Далековато не у всех есть возможность приобрести барометр в магазине. Но, полностью работоспособный устройство для измерения колебаний атмосферного давления можно сконструировать дома из доступных материалов

Для вас пригодится:

• Прозрачная бутылка емкостью 0,5 л.
• Стеклянная трубка поперечником приблизительно в половину внутреннего поперечника горлышка бутылки. Длина трубки должна быть равна высоте бутылки.
• Пластилин для фиксации трубки.
• Дистиллированная вода для наполнения барометра.

Дистиллированной водой заполните бутылку на одну третья часть объема. Стеклянную трубу расположите вовнутрь бутылки так, чтоб она на 2-3 сантиметра отстояла от дна и на такую же высоту выступала из горлышка. Чтоб она не соскальзывала, плотно замажьте гортань бутыли пластилином. Для удобства наблюдения воду можно немного подкрасить, к примеру, капелькой зеленки.

После производства самодельному инструменту для измерения давления нужен срок в пару месяцев для саморегуляции. В это время очень не нужно допускать попадание на него прямых солнечных лучей. Также полезно будет поддерживать в помещении, где хранится самодельный устройство, постоянную температуру. В данном случае он еще резвее начнет давать верные показания.

Неплохую погоду можно ждать в том случае, если трубка будет вполне заполнена воздухом. А вот если через нее просачивается жидкость – ждите непогожей погоды!Еще одна обычная и самобытная конструкция употребляет свойство сосновой шишки раскрываться в ясную погоду и запираться перед дождиком.

И вот, что необходимо знать: Рыбацкие самоделки для летней рыбалки

Для производства устройства склейте под прямым углом две маленькие дощечки. На верхнем краю горизонтальной досочки нарисуйте шкалу с изображением тучи и солнца. На краю основания закрепите сухую шишку, за ранее приклеив к одной из ее чешуек легкую сухую травинку. Для калибровки устройства понаблюдайте за ним в течение 1 – 2 месяцев, соблюдая те же правила, что и в предшествующей аннотации.

Его сейчас можно не только лишь приобрести в магазине, да и сделать своими руками, а о том как это сделать, какие материалы для этого пригодятся речь пойдет дальше.

Материалы

В качестве сосуда безупречным вариантом будет внедрение стеклянной бутылки, пластмассовый аналог не подойдет, потому что она не сумеет бездеформационно противостоять атмосферному давлению.

К пробке особенных требований нет, основное, чтоб она обеспечивала плотность закрытия сосуда (можно использовать как готовую, так и сделать ее своими руками, к примеру, из изоляционной ленты).

В качестве трубочки лучше всего подойдет мед капельница, она довольно-таки широкая и есть возможность отрезать подходящую в определенном случае длину.

Процесс сборки

• Итак, сперва в бутылку необходимо налить воды, емкость необходимо заполнить наполовину.
• Для того чтоб было комфортнее следить за индикатором, которым в этом случае и является вода, лучше придать ей какой-нибудь колер. Сделать это можно при помощи марганцовки либо же хоть какого пищевого красителя.
• Сейчас необходимо сделать узел индикатора, для этого и требуется мед трубка.
• Дальше, необходимо сделать в пробке отверстие, в которое следует вдеть трубку. Трубка должна при вставлении пробки в бутылку фактически доставать до дна сосуда.
• Домашний измеритель фактически готов, осталось только обеспечить плотность конструкции при помощи клея, пластилин достаточного эффекта не даст.
• Барометр готов: при повышении атмосферного давления, уровень жидкости в трубке будет снижаться, а при упадке атмосферного давления напротив ползти ввысь.

Как собрать самодельный барометр

Рыболовный барометр можно собрать из самых обычных и доступных материалов, которые найдутся фактически у каждого в хозяйстве. Разглядим мастер-класс по изготовлению барометра для рыбалки своими руками.

Из бутылки

Главным элементом такового барометра является стеклянная бутылка.

Кроме сосуда пригодится пробка и трубка, к примеру капельница. В пробке делают отверстие для продевания трубки: она должна заходить в пробку очень плотно, чтоб обеспечить плотность емкости. Сборку устройства делают последующим образом:

1. Сосуд наполовину заполняют жидкостью. Не стоит использовать обыденную воду, так как с течением времени она начинает цвести. Подходящим вариантом будет дистиллированная вода, которую рекомендуется подкрасить при помощи пищевого красителя.
2. Бутылку отлично закрывают приготовленной пробкой. Воздух в емкость должен поступать только через капельницу. В неприятном случае устройство работать не будет.
3. К сосуду закрепляют кусочек древесной палки длиной около метра: к ней фиксируют капельницу. На палке будет накладываться шкала показометра.
4. Чтоб нанести шкалу, необходимо знать две отметки, замеры которых проводят в различные деньки. Отметки должны демонстрировать четкие значения давления в вашей местности.



Из лампочки

Для такового устройства пригодится рядовая лампочка, подойдет даже спаленная, так как для сборки барометра принципиальна пробирка. Чтоб сделать показометр, около цокольной части в стекле будет нужно просверлить отверстие поперечником 2-3 мм. Так как отверстие сделать не так просто, необходимо выполнить такие шаги:

1. Делают отверстие в торцевой части цоколя для попадания воздуха.
2. Место на пробирке, где будет сверлиться отверстие, смазывают растительным маслом, после этого посыпают маленьким абразивом.
3. Цоколь лампы зажимают в тисках, а саму лампу оборачивают бумагой.
4. Отверстие сверлят кусочком медной проволоки подходящего поперечника.
5. Когда отверстие в стекле будет готово, ранее изготовленное отверстие необходимо заделать средством пайки.



После того как лампочка будет готова, ее наполовину заполняют подкрашенной жидкостью и подвешивают. В летний период устройство располагают на улице, весной и осенью – снутри окна меж стеклами, зимой – переносят в помещение.

Ориентироваться по самодельному барометру можно последующим образом:

• полное отсутствие запотевания – погода будет солнечной;
• мелкое запотевание – пасмурная погода;
• запотевание со средними каплями и сухими дорожками по вертикали – скоро будет маленький дождик;
• запотевание в виде больших капель – будет сильный дождик;
• если конденсат отсутствует во время дождика, то это свидетельствует о его скором окончании;
• большие капли в центре пробирки выше уровня жидкости – в последнее время вблизи пройдет дождик.

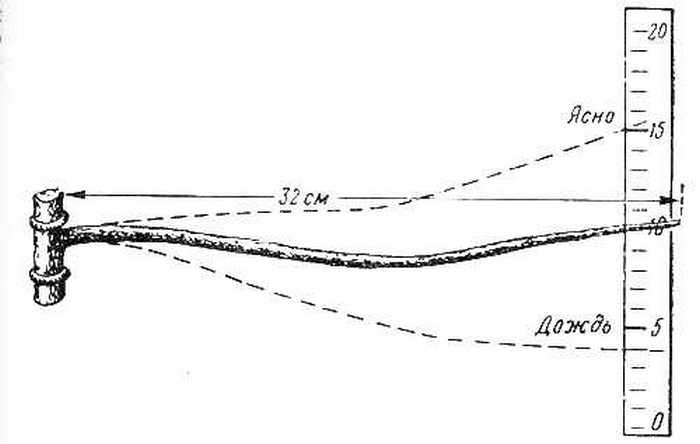

Еловый барометр

С давнешних времен у сибирских рыболовов и охотников ориентиром приближающейся погоды служили ветки хвойных деревьев: если они подымаются, означает, будет ясная погода. Потому их можно использовать в качестве типичного барометра, который будет служить ориентиром о грядущей погоде.

Чтоб сконструировать схожий устройство будет нужно маленькая часть ствола сухого дерева длиной порядка 30 см, на которой будет находиться ветка таковой же длины. Со ствола и ветки за ранее убирают кору, после этого их укрепляют на доске, которую фиксируют на стенке. Ветка должна размещаться таким образом, чтоб во время поднимания-опускания ее свободный конец двигался вдоль стенки и не доставал до нее.

На досточке можно закрепить либо нанести шкалу с делениями в 1 см. Спустя какое-то время можно будет осознать, как движется ветка зависимо от конфигураций погоды и нанести надлежащие надписи, к примеру, дождик, солнце либо переменно.

Из масленки

Обычной барометр можно сделать из железной масленки, у которой боковые стороны параллельны. Для отверстия масленки необходимо подобрать подходящую пробку, которая будет плотно закрывать его. Перед установкой пробки в ней делают отверстие для стеклянной трубки диметром около 1,5-2 мм. Сосуд заполняют на 2/3 подкрашенной водой и вставляют трубку в пробку, после этого аккуратненько закрывают отверстие.

Барометр фиксируют на подставку, а для снятия показаний около трубки делают шкалу либо закрепляют линейку.

Если железную емкость отыскать не удалось, можно использовать фактически всякую маленькую стеклянную бутылку. Когда атмосферное давление будет изменяться, уровень жидкости в трубке будет повышаться либо снижаться.

Барометр из бутылки

Для такового самодельного устройства пригодится прозрачная бутылка, стеклянная трубка и пробка. Бутылку заполняют дистиллированной водой на третья часть.

Для наилучшей видимости воду можно подкрасить, а используют дистиллированную воду из-за того, что рядовая может через некое время испортится. В пробке вырезается отверстие, в которое вставляется стеклянная трубка.

Отверстие вокруг трубки замазывается пластилином либо герметиком. Пробкой с трубкой затыкают бутылку, и самодельный барометр готов.

При изменении атмосферного давления будет изменяться уровень воды в трубке. Когда из трубки начнут выделяться пузырьки воздуха, это будет означать, что атмосферное давление высочайшее и погода будет ясной.

Если вода будет изливаться через верхний конец трубки, то давление низкое и погода будет дождливой.

Что делать далее

Емкость для барометра готова. Сейчас необходимо наполнить ее водой. Для этого лучше использовать дистиллированную. Пробирку необходимо заполнить водой наполовину. После чего жидкость нужно подкрасить. Для этого можно капнуть в воду несколько капель чернил. Если их в хозяйстве нет, то можно положить в жидкость кусок грифеля, лучше от хим карандаша. После чего приобретенный состав необходимо перемешать. Барометр своими руками из перегоревшей лампочки сделан. Его можно будет подвесить приспособление меж оконными рамами. Идеальнее всего расположить барометр с северной стороны. Тут на устройство не будут падать солнечные лучи. Если же окна размещены с южной стороны, то барометр следует расположить в высшей части окна. Воспользоваться схожими устройством следует только в теплое время года, когда температура выше нуля.

Глядеть галерею

Советы по эксплуатации

• Устройство ни при каких обстоятельствах нельзя устанавливать поблизости батареи.
• Его нельзя ронять, ударять, это может сказаться на точности и правдивости его показаний.
• Устройство не стоит пробовать починить без помощи других, лучше обратиться к экспертам.
• Необходимо держать в голове, что атмосферное давление в течение долгого промежутка времени может оставаться постоянным.
• Для регулировки необходимо использовать отвертку.

И вот, что необходимо знать: Ловля карася в июле на поплавочную удочку

При соблюдении всех перечисленных выше советов и советов Ваш личный предсказатель погоды прослужит Для вас верой и правдой довольно-таки большой просвет времени!

Общая информация

Имея данный устройство, изрядно проще найти, на какой точке будет больший улов, а на какой точке рыбы ожидать не стоит. Для того чтоб предвидеть финал рыбалки, не много приобрести в магазине барометр, потому что этот устройство не озвучит, где и что лучше ловить. Он только обусловит показатель атмосферного давления в определенном месте в определенное время.

А правильно провести анализ, осознать водится ли тут и на данный момент определенная рыба, это уже должен сделать сам рыбак, для этого он должен быть ознакомлен о некоторых физиологических особенностях аква пресмыкающихся, этот нюанс подвергнется рассмотрению нами дальше.

Практическое предназначение

Барометр в ежедневной жизни может использовать не только лишь человек, увлекающийся рыболовством, да и рядовой житель для определения погоды по ту сторону окна. Сейчас, непременно, нетрудно выяснить прогнозы небесной канцелярии, 10-ки веб-сайтов содержат такую информацию.

Но невзирая на это довольно-таки нередко бывают случаи, когда информация во глобальной сети достаточно противоречива, и неясно, где правда, а где нет. Как раз схожую ситуацию просто объяснить, взглянув на показатель барометра.

Если показатель обязательно падает, то стоит ожидать дождиков и непогодицы, если же, напротив, стрелка этого измерительного устройства набирает обороты, то ожидается солнечная, ясная погода.

Главные категории и их принцип деяния

Сейчас на полках магазинов представлено огромное количество устройств, которые различаются не только лишь внешним обликом и ценой, да и механизмом работы. Потому дальше мы остановимся на каждом типе раздельно.

1. Механические. Также именуют анероидными. Таковой устройство представляет собой коробку цилиндрической формы с гофрированным основанием. Посреди этого устройства размещается сильфон. Если атмосферное давление увеличивается, коробка сжимается и тянет пружину, а при снижении механизм выталкивает пружину вспять. За счет конфигурации положения пружины показатель на шкале также подымается либо же опускается.
2. Электрические. Они более малогабаритны по своим габаритам, в отличие от собственных механических братьев, но в то же время они более функциональны. Эти устройства демонстрируют информацию на нынешнем жидкокристаллическом мониторе.
3. Барометр-часы. Эти модели имеют исходя из собственного наименования форму часов и крепятся на руке с помощью ремешка либо браслета. Такие барометры очень комфортны, они всегда перед очами и выпускаются почти всегда в водонепроницаемом корпусе.
4. Карманные. Также очень комфортные и малогабаритные барометры, которые выпускаются в виде брелка, что дает носить их в кармашке либо, прикрепив к аппарату шнурок, повесить на шейку.

Как сделать водяной барометр Паскаля

Специально для Marzena: опыт подходит для студентов третьего класса, которым необходимо выстроить ординарную камеру. Опыт для обитателей города – проводится в здании высотой более 4 этажей.

Мотивированная группа: от детского сада до средней школы.

Цели обучения: гидростатическое давление, атмосферное давление, обыкновенные уравнения, графики, экспериментальная методология, плотность, характеристики воды, погодные явления.

Опыт: Мы строим водяной барометр Паскаля, и в течение нескольких дней мы смотрим указания, сравнивая их с метеорологическими наблюдениями и метеорологическими отчетами.

Оборудование: – здание: наше окно должно быть размещено на высоте 11-12 м над землей, если мы будем жить выше, то мы должны спросить кого-либо, кто живет на четвертом этаже ниже нас, мы также можем установить барометр снутри строения – на лестничной клеточке; – пластмассовая прозрачная, мягенькая трубка поперечником 3-5 мм (приобретается в технических магазинах), нам необходимо около дюжины метров; – крепкий пружинный зажим для этой трубки (имеется в техническом магазине); – пластмассовая бутылка емкостью 0,3-0,5 литра; – проволока, клейкая лента и т. д. для крепления; – некие чернила; – свеча; – измерительная лента – более 12 м; – Веб (вики, метеорологические службы); – если у нас есть, для сопоставления результатов полезно использовать электрический барометр.

Мы строим барометр: В колпачке бутылки сверлите отверстие поперечником, более либо наименее схожим на нашу трубку. В самой бутылке, рядом с шейкой, мы также делаем отверстие поперечником несколько мм, что позволяет сглаживать давление снаружи и снутри бутылки. Около 20 см от конца трубки мы привязываем к ней проволочную петлю (скрепку) и кропотливо нагреваем пламя свечой, чтоб проволока расплавилась в трубку, но не пробила ее. Пробиваем трубку через отверстие в пробке так, чтоб на внутренней стороне вилки находилось около 20 см, а интегрированная проволочная петля забивалась с пробкой. Бутылку заполняют кипяченой (всегда свежайшей варкой: для удаления воды, растворенной в воде) чернила, окрашенные водой, закрытая крышка (труба добивается более либо наименее дна бутылки) и всасывают воду во всю длинноватую трубку, пытаясь не пить. Верхний конец трубки – один с зажимом – прикреплен к оконным либо балконным рельсам на 4-м этаже. Мы осторожно опускаем бутылку. Он должен быть размещен приблизительно на 10,5 м ниже верхнего конца трубки. Трубу не надо располагать вертикально либо прямо – ее можно, к примеру, просверлить лестницей. В этот момент уровень воды на верхнем конце начнет падать (вакуум будет сотворен над концом аква столба). Мы устанавливаем бутылку на балкон примыкающего 4-го этажа под нами либо на перила, если мы отстегнем наш барометр на лестничной клеточке. Мы измеряем вертикальное расстояние от конца трубки до уровня воды в бутылке и о на верхнем конце. Если трубка работает наклонно, либо если она незначительно подвешивается, мы должны определять разницу в уровнях, а не расстояние вдоль трубки. На верхнем конце трубки мы добавляем градуировку либо прикрепляем к ней линейку, чтоб мы могли читать уровень воды в спектре около 0,5 м в обоих направлениях от текущего уровня с точностью до 1 см.

Курс опыта: в течение нескольких дней, каждый денек (либо каждые несколько часов) мы смотрим и записываем результаты уровня воды в нашем барометре. Зная плотность воды, мы преобразуем их в давление, выраженное в hPa. Мы объясняем, откуда взялось обычное устройство атмосферного давления: «мм рт. Ст.» – чтоб у нас была труба, заполненная ртутью, а не водой. Мы сравниваем результаты, приобретенные с измерением электрического барометра и метеорологических отчетов (я рекомендую веб-сайт ICM UW). Помните, что метеорологические отчеты не дают абсолютного давления, но понижаются до уровня моря – мы объясняем, что такое сокращение состоит и рассчитано корректировка для нашего города. С более продвинутыми учениками средней школы мы обсуждаем и учитываем воздействие температуры (изменение плотности воды) на наше измерение как корректировку. Мы обсуждаем значимость атмосферного давления для погоды. Мы объясняем механизмы формирования и поддержания областей высочайшего и низкого давления и обычных погодных явлений.

Историческое истребление: Мы говорим о барометре, построенном Блейзом Паскалем на стенке многоквартирного дома в Руане, и диктовке о том, как местный тавернер отдал Паскалю баррель бургундского вина, чтоб заполнить его барометром заместо воды, цель «научного подтверждения его качества», Оказалось, что вино – чуток светлее воды – имеет собственный уровень в барометре мало выше, чем вода в трубке рядом с ним, так что это супер. Мы можем участвовать в более широком отступлении от широкого вклада Паскаля в арифметику, физику и философию – прямо до религии.

Естественно, мы объясняем, где употребляется применяемая сейчас единица давления: «Паскаль» Па.

Внедрение: Барометр можно использовать в течение весенне-осеннего сезона (морозы будут его попортить), и если он установлен снутри строения – это зима. Мы можем использовать его для практических целей: «Планируем ли мы полевую деятельность завтра? Нет… лучше нет, так как давление падает, может дождик ». Я предупреждаю вас об упрощении таких понятий, как «давление падает – будет дождь», но я рекомендую для вас инспектировать такие отчасти легитимные зависимости на практике и показать это как пример закона, который, хотя он не работает на 100%, но позволяет для вас провести значительную возможность. Несколько (несколько месяцев) наблюдений могут употребляться как иллюстрация и введение в концепцию корреляции – это для учеников, не имеющих высшего образования. Но нам не надо сопоставлять младшего со всем математическим формализмом: пример проверяемости прогнозов погоды идеально подходит для введения законов, которые дают настоящие статистические пророчества, хотя и не непременно в отдельных случаях. Очень изредка, что с повышением давления дождик будет падать, не считая краткосрочного дневного шторма, – и если что-то схожее произойдет – у нас будет возможность читать лекции о достаточно редчайшей аномалии погоды и ее источниках (на сайте метеослужбы ICM доступны очень кропотливо и просто написанные «синоптические комментарии», обновляемые каждое утро и объясняющие текущую погодную ситуацию легкодоступным методом).

Техническое сервис: Если мы используем барометр более чем на некоторое количество дней, мы должны восполнить воду в нашей бутылке, когда она улетучится. Зависимо от типа трубки каждую неделю либо несколько недель мы также должны разобрать все наше устройство, наполнить его свежайшей (вареной) водой и переустановить. Это вызвано диффузией газов из воздуха через стены трубки и вероятными утечками на зажиме, закрывающем трубку, которая разрушает вакуум выше уровня воды. После такового «обновления» вакуума стоит написать разницу в уровне воды до и после этой операции – и если это принципиально, сделайте подобающую корректировку (зависимо от даты измерения).

Если барометр будет употребляться подольше, в особенности если он установлен на солнечной стенке строения, стоит добавить в воду какое-то средство против водных растений – его можно приобрести в садоводческом магазине.

То, что мы сообразили из урока: мы уже знаем, что атмосферное давление находится в зависимости от высоты – чем оно выше, тем ниже. Давление на какой высоте измеряется нашим барометром? На высоте нашего окна, где завершается водяной столб в трубке? На уровне нижнего этажа, где находится бутылка? Кое-где меж?

Ksawery Stojda Репетитор, физик

В нынешнем опыте мы попробуем сделать барометр из обыкновенной стеклянной бутылки. Управления по его изготовлению в большенном количестве находятся на разных веб-сайтах (при этом однотипные, другими словами, вероятнее всего, наобум скопированные друг у друга). К примеру:

Механизм работы такового барометра

достаточно прост: снутри бутылки сохраняется объем воздуха при фиксированном давлении. Налитая жидкость играет роль подвижного поршня меж этим объемом воздуха и наружной атмосферой. Если наружное (атмосферное) давление будет изменяться, то и уровень жидкости в трубке тоже будет двигаться. Так, при повышении давления уровень столбика будет опускаться, при снижении давления – подниматься.

Попробуем сделать барометр. Для этого нам пригодятся: стеклянная бутылка (0.5 литра), питьевая соломинка, изоляционная лента. При помощи изоляционной ленты делаем на соломинке пробку, которая будет плотно заходить в горлышко бутылки (можно взять и обыденную пробку, у меня таковой под рукою не оказалось). После того, как в бутылку налита жидкость и вставлена соломинка, внутренний объем воздуха нужно герметизировать. Можно сделать это, к примеру, залив горлышко клеем “Момент” (во время его высыхания не допускайте перепадов температуры, по другому клей будет вздуваться пузырями из-за выходящего воздуха).

После того, как все высохнет, барометр готов к работе. Тут мы обнаруживаем малоприятную особенность: он имеет высшую чувствительность, при этом не только лишь к давлению, да и к температуре. В конечном итоге воздух либо заходит вовнутрь бутылки, либо, напротив, вода выливается наружу. Таким образом, использовать таковой барометр по собственному прямому предназначению очень проблемно.

В подтверждение проведем некие расчеты “на пальцах”:

Атмосферное давление меняется приблизительно на 20 мм. рт. столба от обычного. Таким образом, относительное изменение давления:

delta_P / P = 20 / 760 = 0.0263

Это изменение приводит к такому же относительному изменению объема воздуха, находящегося в бутылке. Будем считать, что бутылка заполнена наполовину, т.е. V = 250 мл. Тогда

delta_V = V * 0.0263 = 6.58 мл = 6580 мм 3

В то же время, объем соломинки (поперечник 2 мм, длина 20 см = 200 мм):

V сол = 3.14*1*200 = 630 мм 3

Видно, что объема соломинки заранее не хватает, чтоб вместить всю ту жидкость, которая будет подниматься либо опускаться. Такая же неувязка наблюдается и при изменении температуры. Если даже температура поменяется всего на 5 градусов, относительное изменение составит:

delta_T / T = 5 / 270 = 0.019

что сопоставимо по эффекту с конфигурацией давления.

Выводы:

Нужно держать таковой барометр в помещении с неизменной температурой (можно в холодильнике, но там запотевает стекло, и глядеть уровень жидкости проблемно).

Нужно использовать трубку большего поперечника.

При соблюдении этих критерий можно рассчитывать на способность к работе данного устройства.

Устройство в некоторых случаях просто неподменно. Любителем рыбалки это нехитрое приспособление позволяет не только лишь найти погоду, да и то, будет ли клев. Как досадно бы это не звучало, не всегда есть возможность приобрести устройство. Но можно сделать барометр своими руками из подручных материалов. На само деле в этом нет ничего сложного. Изрядно сложнее сделать электрический барометр своими руками. В данном случае требуются определенные способности и наличие некоторых инструментов.

Источник: vsamodelino.ru
