Как работать с металлопластиковыми трубами: обзор способов соединения и методов сгибания

Для производства водопроводов сложной конфигураций, работающих с разными жидкостями, химикатами, используются трубопроводы, сделанные из металла и полимеров. Такие трубы не ужаснее железных, но лучше полипропиленовых, так как владеют низким линейным расширением. Чтоб магистраль была долговременной, работала без протечек, принципиально подобрать высококачественный метод соединения металлопластиковых труб.

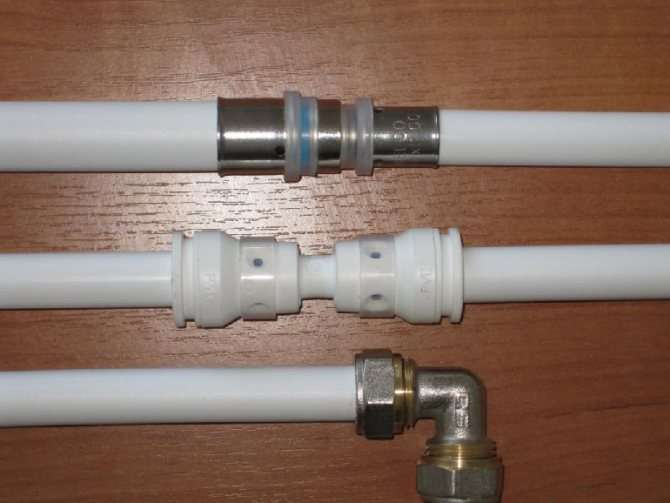

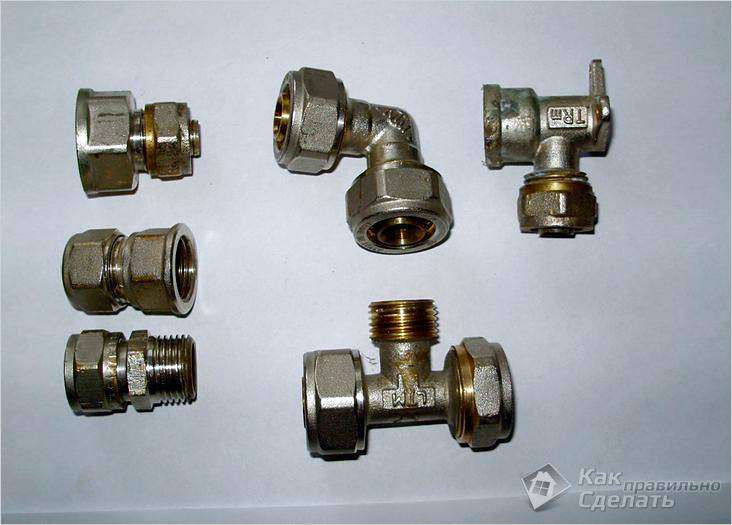

Трубы с соединительными муфтами

Почему конкретно металлопластик

Делая ремонт коммуникаций в доме, либо прокладывая новые, многие обращают свое внимание конкретно на металлопластиковые трубы. А почему конкретно они? Разъяснения этого лежит в их преимуществах. А конкретно:

• Они стойкие к коррозии. Благодаря наличию полимеров, такие трубы не заржавевают и не сгнивают. А означает, они прослужат очень длительно.
• Имея дюралевую прослойку, отлично сохраняют форму, при всем этом владеют эластичностью. Это свойство дает возможность создавать системы фактически хоть какой конфигурации.
• Легки в монтаже. С созданием коммуникаций может совладать хоть какой, даже не владея особыми способностями.

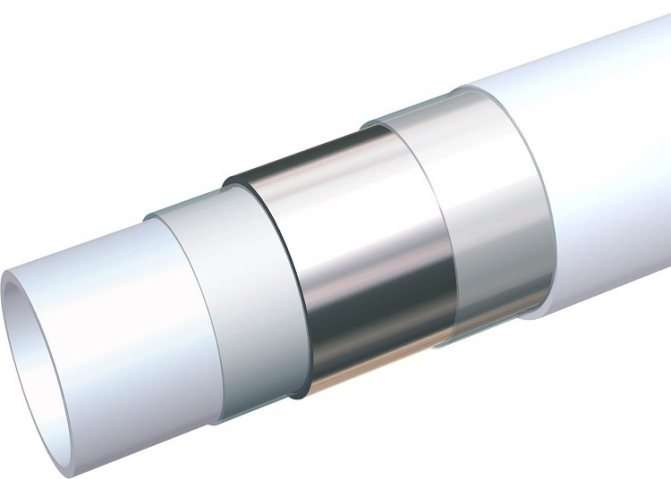

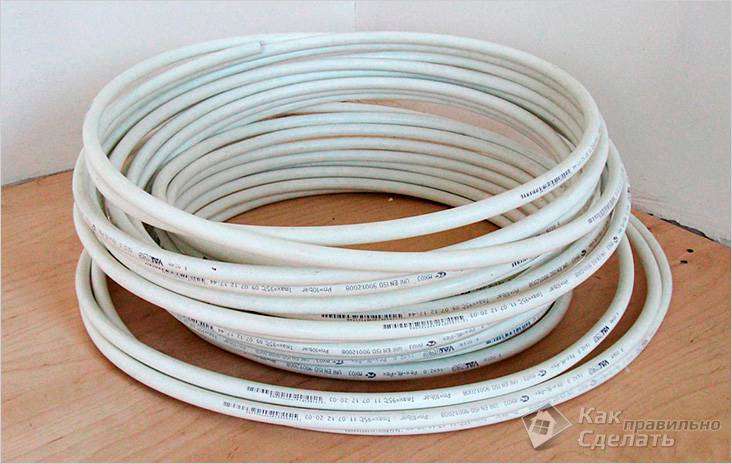

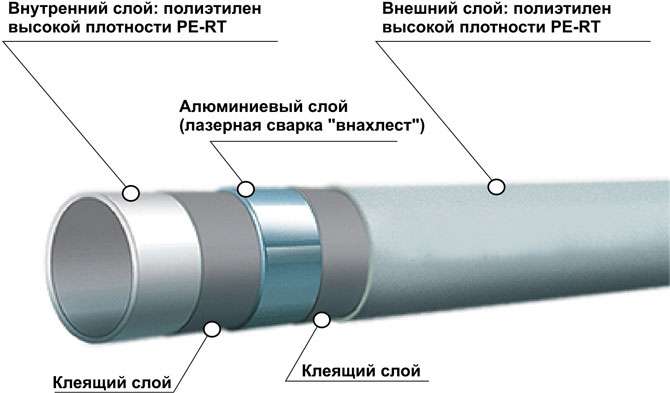

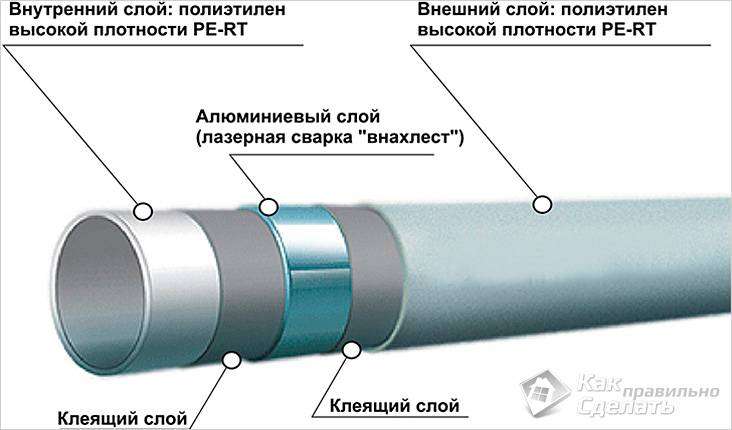

Слои металлопластиковой трубы

Все эти достоинства металлопластиковым трубам присваивает структура. Она состоит из нескольких слоев. 1-ый (внутренний) слой состоит из уплотненного либо сшитого целофана. Потом идет слой клея, на который накладывается прослойка из алюминия. Последующим в «пироге» оказывается опять клей, на который и накладывается последний ингредиент – пластик.

Но при всем этом есть и некие недочеты. К примеру, имеются некие ограничения в применении металлопластиковых труб в системах жаркого водоснабжения и отопления. Также к минусам можно отнести зауженное проходное сечение мест соединения (из-за использования особых фитингов). Таковой водопровод нельзя замуровывать в стенку, если он собран на резьбовых соединениях, так как их необходимо временами обжимать.

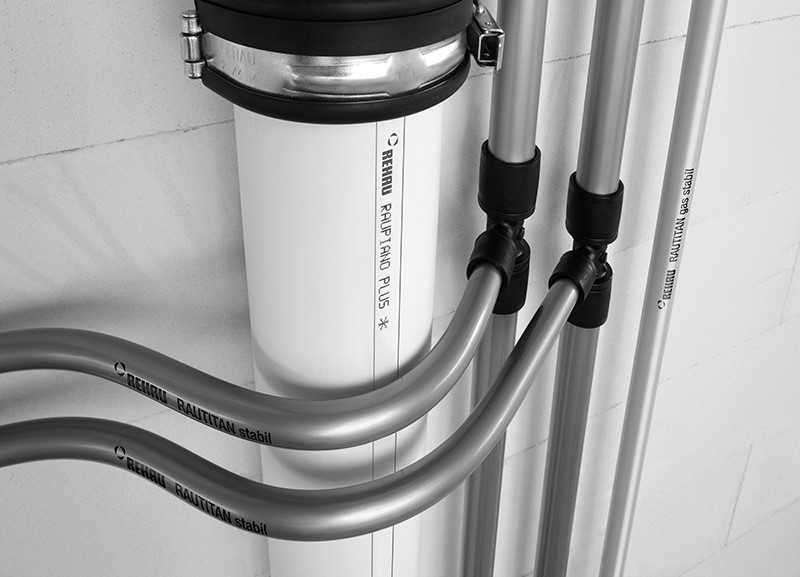

Чем можно согнуть?

Хотя металлопласт и гибкий по своим свойствам, он плохо реагирует на механические воздействия. Если при некорректных резких манипуляциях произошла значимая деформация, то потом возвратить начальный вид изделию не получится. Существует несколько вариантов, с внедрением которых можно делать извивы на металлопластиковых заготовках в домашних критериях:

• вручную, без использования доп приспособлений (если не требуется много углов на трубе и с поперечником изделия до 2см);
• с применением веществ для смягчения при совершении извива (сыпучих материалов, проволоки либо пружины-кондуктора);
• с эксплуатацией трубогиба.

Разглядим подробнее главные аспекты каждого из методов.

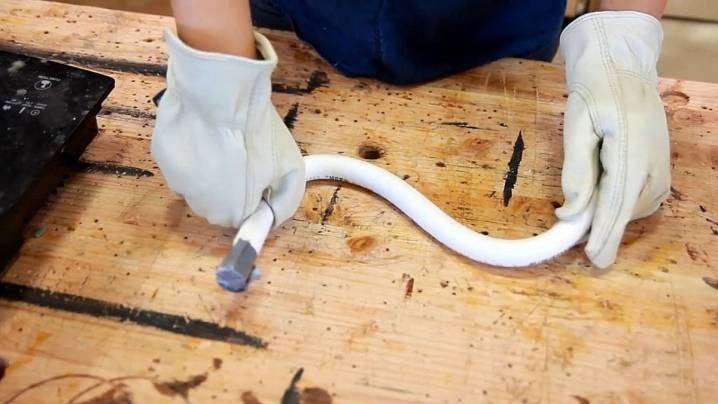

Вручную

Порядок действий последующий:

• на наружной стене детали отмечают отрезок грядущего извива от начала до конца;
• берут трубу в руки, располагая огромные пальцы снизу для подпорки конструкции;
• сгибают под углом, не превосходящим 20 градусов (при большем радиусе будет меньше угол в определенном месте воздействия);
• сдвигают пальцы по всей протяженности конструкции на расстоянии 1-3 см, сгибая далее, двигаясь до конечного участка трубы;
• если поворот вышел с припасом, нужно зафиксировать руками место около извива и разогнуть деталь до требуемого параметра.

Следует учитывать, что угол 90 градусов сгибается за 5-10 действий, а для извива в 180 градусов необходимо выполнить 10-15 шагов.

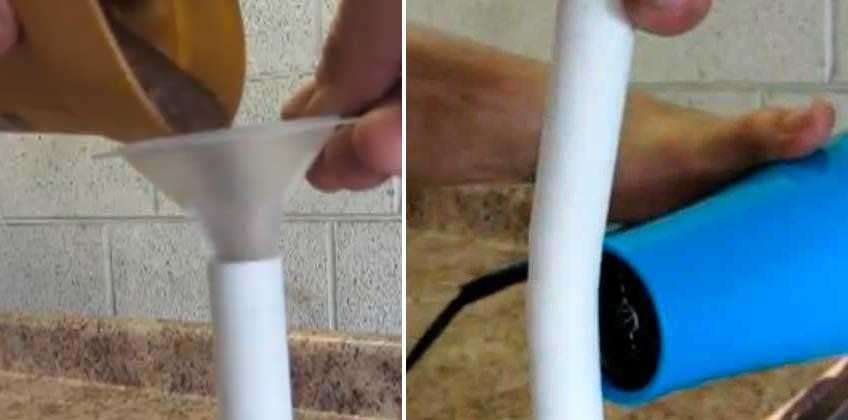

С применением сыпучих материалов

Работы проводятся так:

• один конец изделия заглушают;
• через 2-ой открытый конец заполняют трубу сыпучим веществом, не досыпая 1 см до конца, и устанавливают затычку;
• начинают мягко изгибать изделие до требуемого угла, аналогично ручному методу;

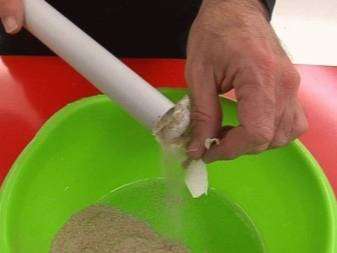

• открывают затычки, вываливают содержимое, отмывают конструкцию.

Данный метод подходит для сгибания изделий средней жесткости в целях защиты стен детали от сильного напряжения при разработке поворота.

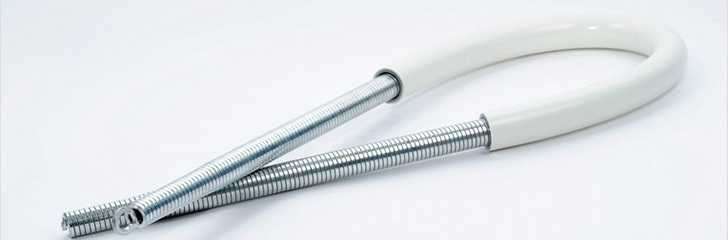

С внедрением пружины-кондуктора (пружинный трубогиб)

В таком случае ход работ будет последующим:

• пружину надевают на конструкцию либо вставляют вовнутрь на участок требуемого извива;
• мягеньким движением начинают сгибать;
• после формирования извива кондуктор убирают.

Обжимая трубу на требуемом участке и образуя каркас, данное приспособление защищает деталь от повреждения стен во время сгибания.

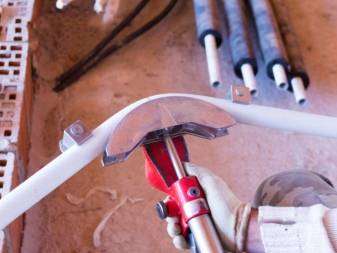

С применением ручного трубогиба

С внедрением трубогиба согнуть деталь можно так:

• выбирают требуемый радиус поворота на корпусе инструмента;
• вставляют соответственный отрезок трубы в устройство;
• сводят рычаги, производя сгибание.

Внедрение данного устройства является лучшим вариантом, содействуя подходящему извиву трубы хоть какого поперечника без повреждения структуры материала

Практическая аннотация

Разберем подробную аннотацию по самостоятельному сгибанию трубы из металлопластика.

• До монтажа трубопровода лучше потренироваться, делая извивы на ненадобных кусочках изделия. Это дозволит осознать, какую силу нужно приложить и с каким шагом легче произвести гибку, также какой метод использовать. Для пробы стоит приобрести эталоны различных марок и осознать, какие лучше в работе.
• Чтоб готовое изделие держало форму, вначале его лучше загнуть с чуток огромным радиусом, позже выпрямить до требуемого угла.
• В некоторых случаях при сгибании руками возможно обойтись без использования доп приспособлений в качестве упора для конструкции, делая упор в поворот коленом.
• Отлично работают в изогнутом положении бесшовные трубы и с наличием шва внахлест. Шов, сделанный встык, может повредиться на повороте в процессе использования.
• Если не выходит изделие согнуть руками, может быть посодействовать прогреванием с внедрением строительного фена в области сгиба.
• Чтоб было легче воткнуть проволоку либо кондуктор вовнутрь конструкции для амортизации, поможет веревка, зафиксированная на концах вспомогательных средств.

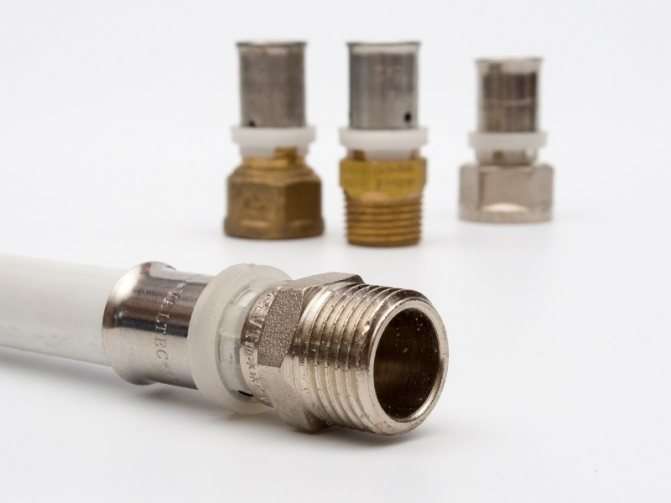

Соединение с помощью пресс-фитингов

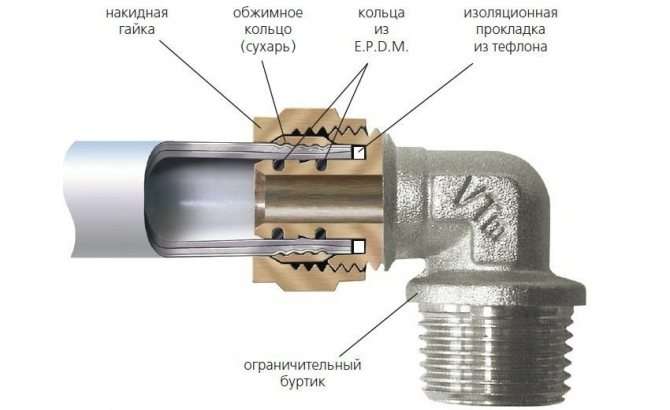

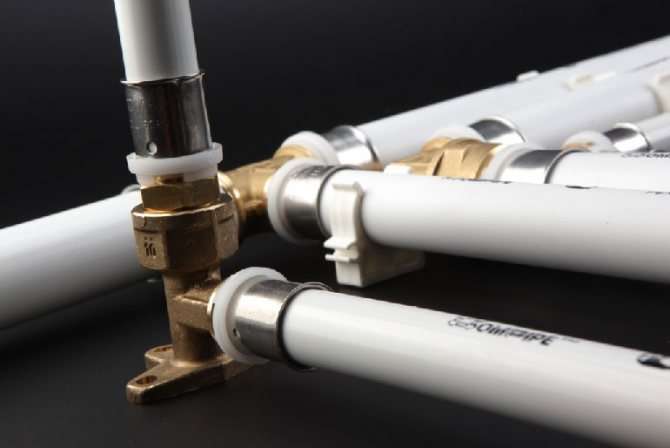

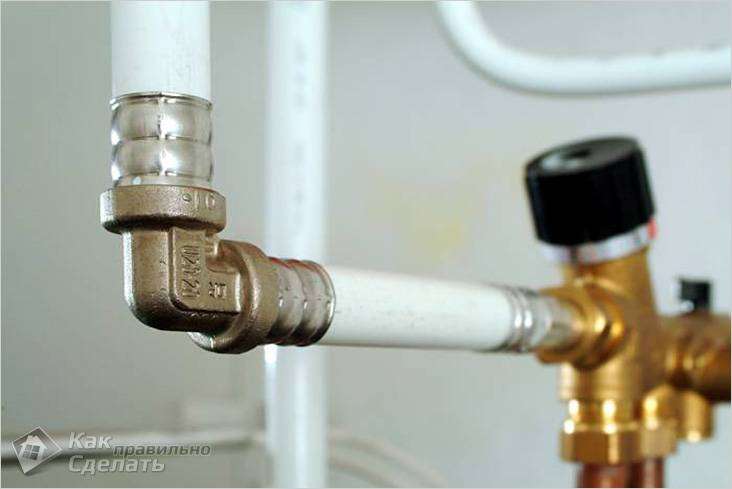

Пресс-фитинг угловой на трубопроводе

Соединение металлопластиковых труб своими руками можно провести несколькими методами, одни из них является внедрение пресс-фитингов. Такая стыковка выходит надежной, но неразборной. Конкретно таковой метод советуют спецы при прокладке укрытых трубопроводов, потому что протечка в месте соединения фактически невозможна.

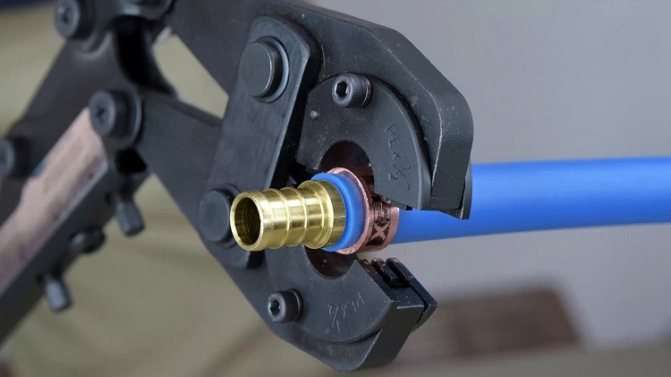

Для проведения работ нужен особый инструмент – пресс-клещи. Он может приводиться в действие как вручную, так и используя электричества. Также необходимо запастись особыми ножницами для резки труб, калибратором, фаскоснимателем, прямой фитинг (если необходимо соединить трубы различного поперечника либо сделать поворот трассы, то употребляются другие разновидности).

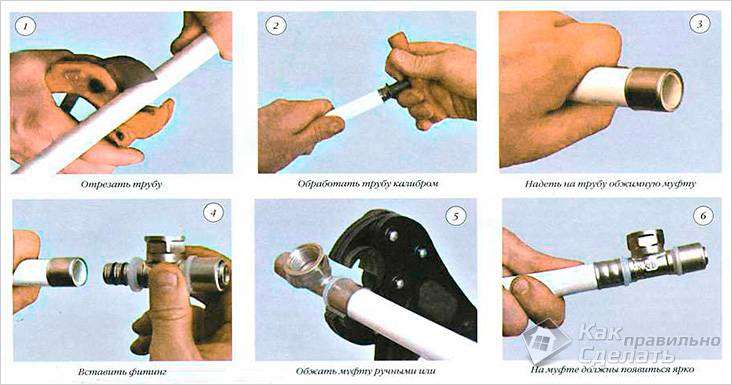

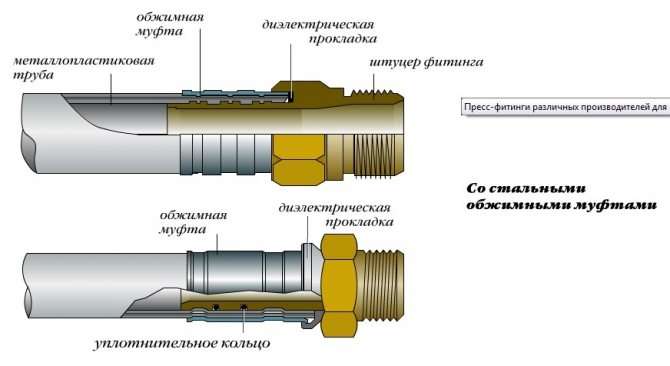

Соединение металлопластиковых труб с помощью пресс-фитингов

Последовательность работ последующая:

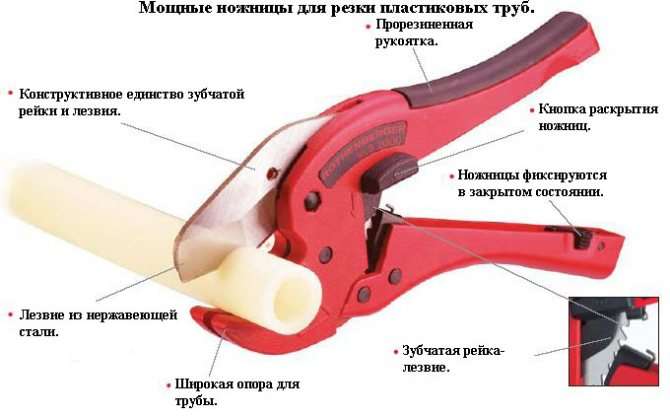

• С помощью ножниц отрезаем трубу подходящей длины.

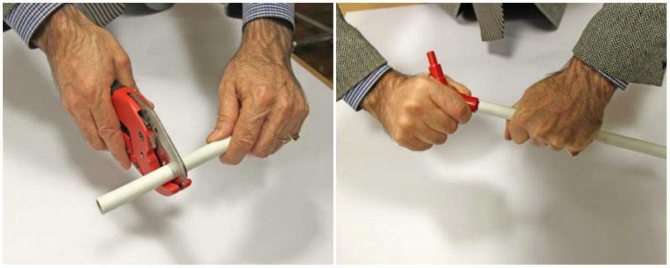

• Потом обрабатываем конец. Сначала калибратором выравниваем края и снимаем фаску с внутренней стороны. Потом фаскоснимателем обрабатываем внешнюю сторону.
• Пристально осматриваем фитинг, в особенности уплотнительные кольца. Если увиден недостаток, то лучше поменять. Если все нормально, то надеваем на трубу обжимную муфту. Штуцер фитинга до упора вставляем вовнутрь трубы.
• Потом с помощью пресс-клещей обжимаем муфту. Если употребляется электронное устройство, то держаться за железные элементы нельзя. В данном случае идеальнее всего проводить работы в резиновых перчатках.

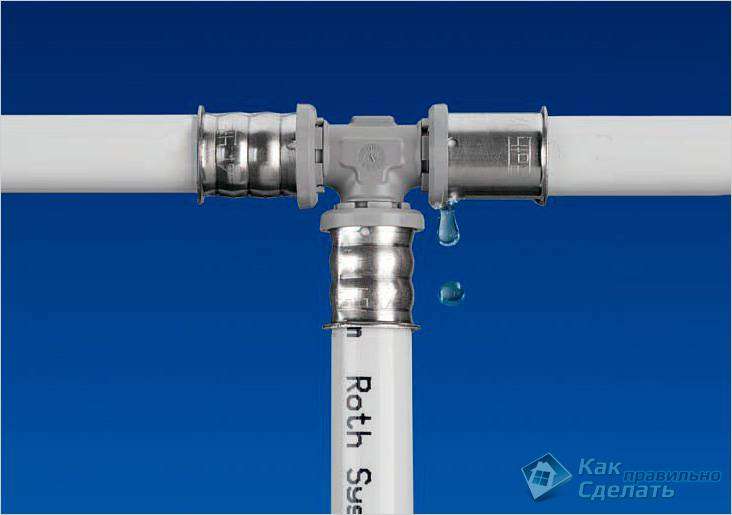

Протечка соединения

Корректность выполненных работ можно проверить по форме муфты, она обязана иметь вид правильных колец. При всем этом повторный обжим проводить нельзя. Такие деяния могут привести к образованию трещинок, а означает, к вероятным протечкам.

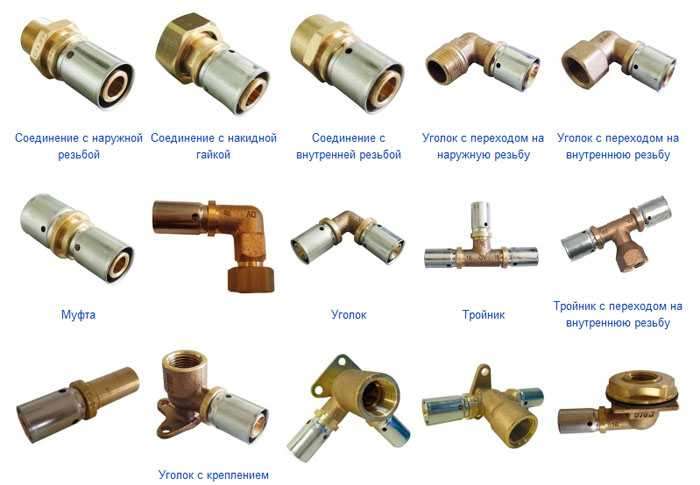

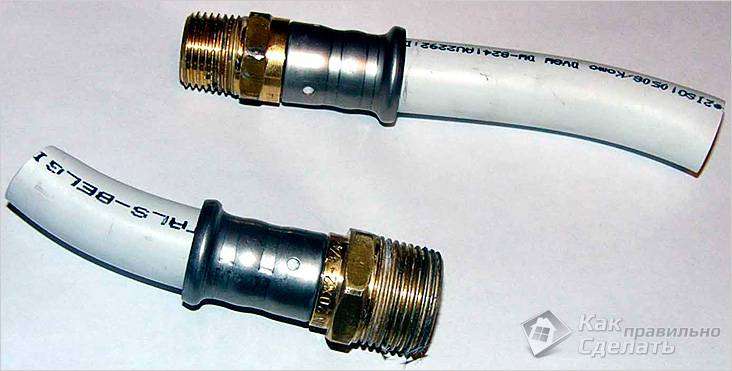

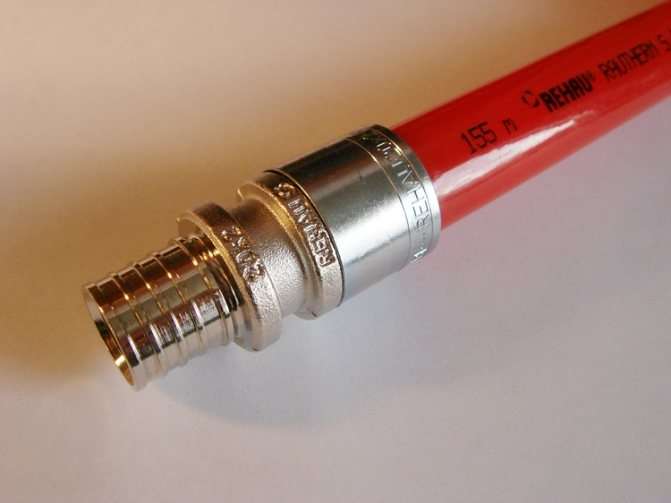

Обжимные фитинги неразборные

Соединения, изготовленные с внедрение пресс-фитингов, могут прослужить до 50 лет. При всем этом они просто выдерживают высочайшее давление. Но, как уже говорилось, такие соединения неразборные.

Разметка линий трубопровода

До работ принципиально обмыслить, как будут располагаться трубы. При разработке схемы лучше:

При разработке схемы лучше:

• Наносить полосы трубопровода конкретно на стенках помещения, где планируется его проложить, что содействует визуализации конструкции.
• В качестве стартовой точки использовать место подключения трубы к крану либо радиатору, которые должны быть уже установлены до начала монтажа.
• Свести к минимуму количество тройников и крестовин, влияющих на стабильность напора, также минимизировать число других фитингов.
• Для угловой прокладки металлопластиковых труб можно пользоваться трубогибом либо угловыми фитингами.
• Ко всем соединительным элементом следует обеспечить свободных доступ, потому что крепежи на резьбе нуждаются в повторяющемся подтягивании во избежание протечек.

Установку соединительных частей необходимо делать уже после окончания расчетов и разметки конструкции.

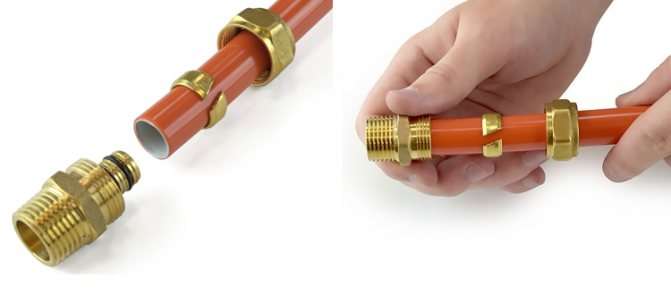

Внедрение компрессионных фитингов

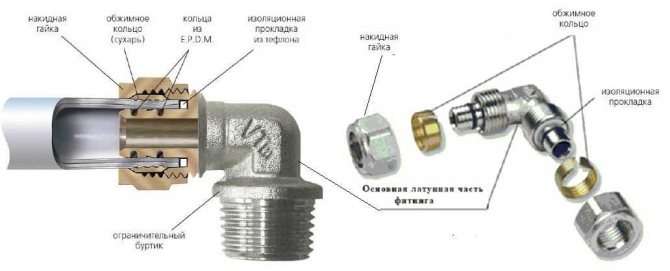

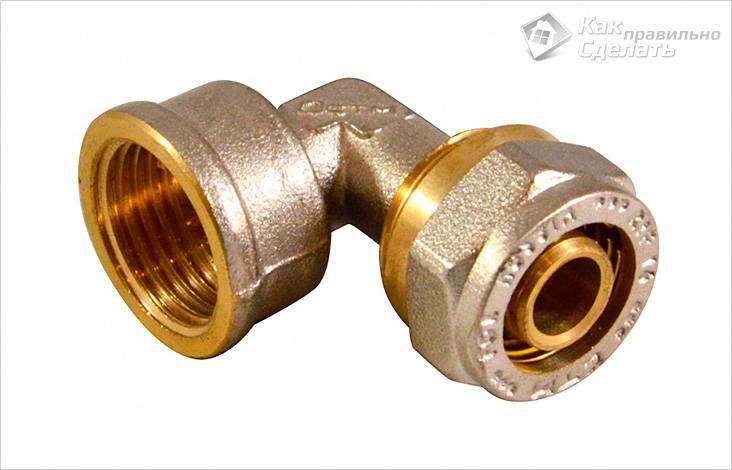

Компрессионные фитинги

Существует очередной метод соединить металлопластиковые трубы – используя компрессионные фитинги. Таковой метод более экономный, потому что не просит внедрение доп инструментов и оборудования. Не считая того, само соединение сделать до боли просто, даже не имея каких-то особенных способностей.

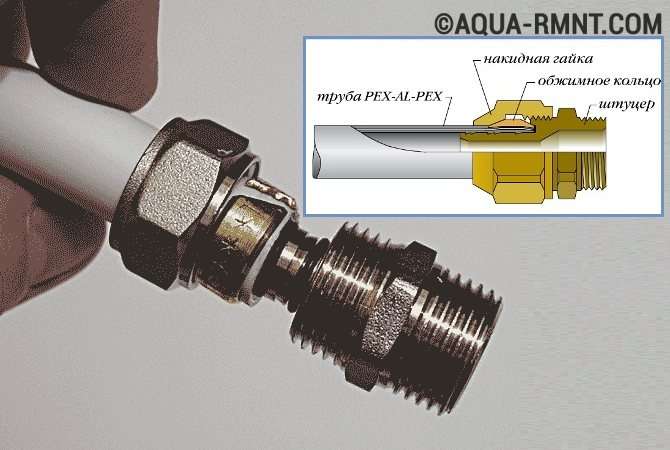

Сами фитинги представляют собой штуцер, снаряженный разрезным кольцом и накидной гайкой. Каждый изготовитель может выпускать свои разновидности. Потому спецы советуют брать фитинги от такого же изготовителя что и металлопластиковые трубы (время от времени может не подойти поперечник). Но какой бы компании ни был фитинг, принцип его установки всегда схож. Для работы пригодится:

• карандаш;
• труборез;
• калибратор;
• гаечный ключ.

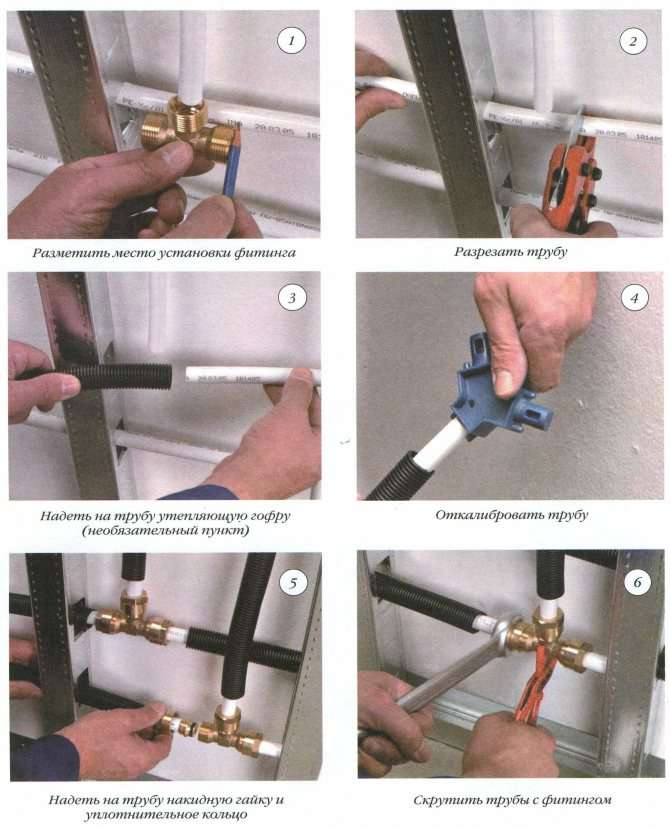

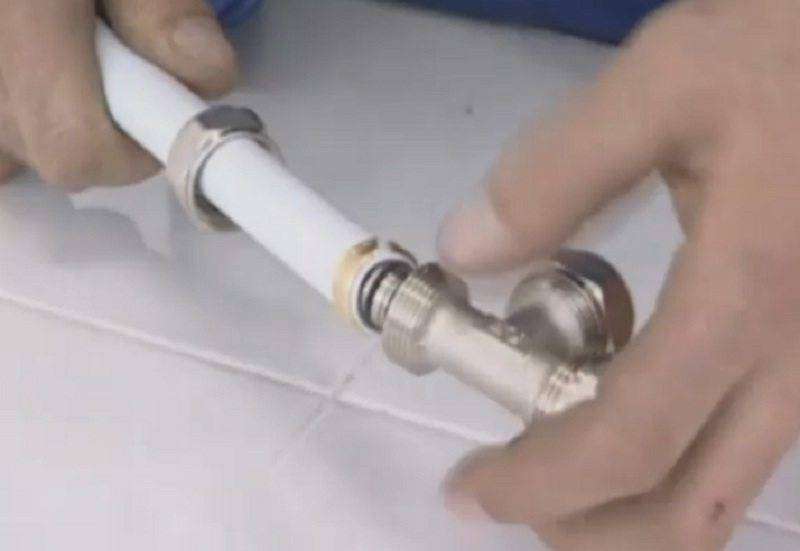

Соединение металлопластиковых труб

При помощи карандаша отмерьте место грядущего среза. Потом труборезом отрежьте подходящий кусочек трубы. Дальше (неотклонимый пункт) откалибруйте отверстие. Потом надеваем на конец накидную гайку и уплотнительные кольца и вставляем штуцер. Чтоб облегчить работу, можно смочить резиновые уплотнители фитинга водой. Потом при помощи гаечного ключа затягиваем накидную гайку. При работе ключом не надо прикладывать лишних усилий, потому что можно разрушить соединение.

Как видно, таким методом соединить две металлопластиковых трубы не составляет особенного труда. При всем этом стык выходит разборным. Это может существенно сделать проще ремонт и замену покоробленных участков. Если есть какие-то непонятные вопросы (к примеру, с проведением неотклонимой калибровки), то можно поглядеть видео из веба.

Опрессовка системы водопровода

Когда установка водопровода из металлопластиковых труб закончен, нужно проверить его на наличие утечек при помощи процесса опрессовки:

1. Необходимо перекрыть заполненный водой тестируемый участок для его герметизации (при помощи кранов/вентилей).
2. Подключить к патрубку подключения 1-го из кранов насос (для домашней системы водоснабжения подойдет ручной, маломощный).
3. При помощи насоса-опрессовщика закачать вовнутрь выделенного участка воду под давлением огромным, чем расчетное рабочее, потом дисконнектнуть насос, зафиксировать показания манометра.
4. Систему выдерживать под давлением некое время — не меньше получаса.
5. Потом ассоциируют текущие показания манометра с начальным значением. Если две величины различны — что-то пошло не так, имеется протечка.

Насос для опрессовки труб Если у вас открытая прокладка, проблемный участок получится найти зрительно. После устранения неисправности придется повторно провести опрессовку.

Соединения металлопластиковых труб с трубами из других материалов

Фитинг для соединения металлопластиковой трубы с трубами из других материалов

Очень нередко, делая замену коммуникаций, появляется необходимость соединить металлопластиковые трубы с трубами из других материалов. В данном случае можно также использовать несколько методов.

Чтоб соединить металлопластик с металлическими трубами, используют обжимной фитинг. Здесь принципиально все делать аккуратненько и поочередно. Нужно сделать последующие деяния:

1. Сперва увлечены железной трубой. Если на ней есть ржавчина, то от нее следует избавиться (при помощи железной щетки). Потом на резьбу накручиваем фитинг. Лучше при всем этом пользоваться старенькым способом предохранения от протечки, намотав паклю на резьбу. Потом на нее накручиваем фитинг.
2. Сейчас берем металлопластиковую трубу. Надеваем на нее пресс-шайбу с гайкой и делаем калибровку.
3. Последующим шагом будет надевание конца металлопластиковой трубы, на конус фитинга, приверченного к железной.
4. Сейчас с помощью рожкового ключа закручиваем гайку. В итоге шайба должна крепко обжать металлопластиковую трубу.

Такое соединение достаточно крепкое и не допускает протечки. Основное, подобрать фитинг подходящего поперечника.

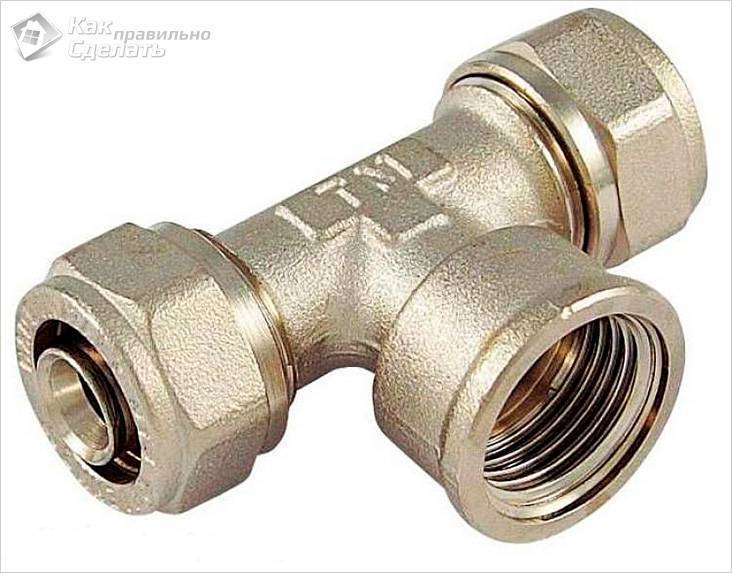

Тройник для подключения к железной трубе

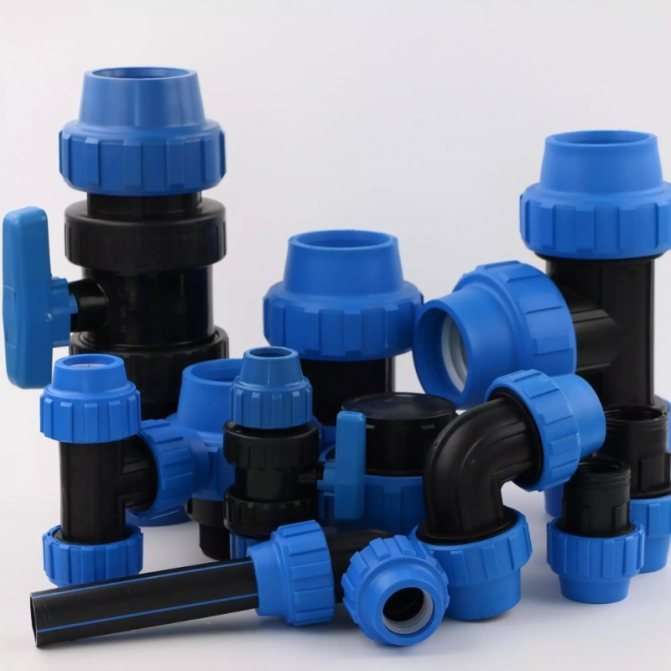

Если есть необходимость соединить металлопластик с полипропиленовой трубой, то используют особые муфты. Один конец такового изделия припаивается к пластмассовой трубе, а на втором конце имеется резьба. Обычно, в полипропиленовой трубе припаивается фитинг с внешней резьбой, в который необходимо вкрутить фитинг для металлопластика с внутренней резьбой. Потом они просто скручиваются совместно.

Также в продаже можно отыскать фитинги в виде тройника, уголка и других конструкций. С помощью их можно просто соединить металлопластик с полипропиленовыми трубами. При всем этом спецы советуют наматывать на резьбу паклю либо фум ленту, чтоб обойти протечек.

Трубы ПВХ соединяются с металлопластиковыми теми же методами, что и с полипропиленовыми. При всем этом употребляются фактически такие же фитинги и приспособления, созданные для этого вида труб.

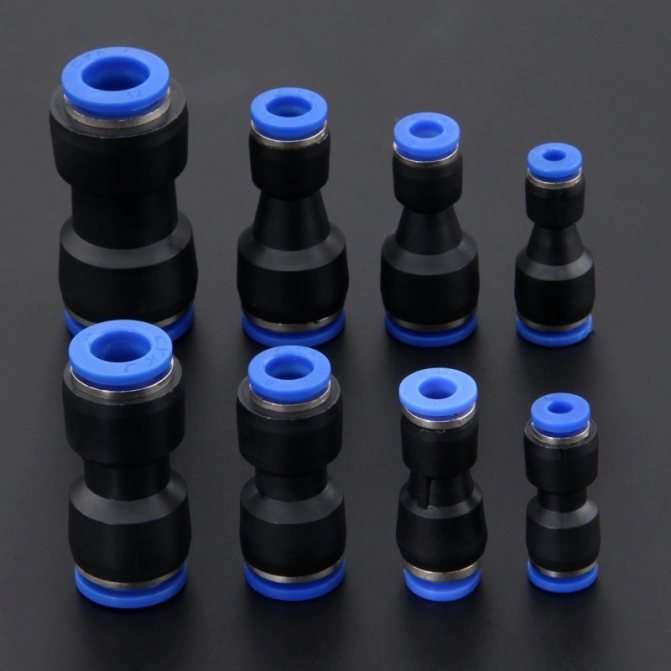

Наращивание

В ситуациях, когда нужно удлинить трубопровод, используются переходники либо так именуемые фитинги. Применение таких устройств позволяет удлинить общую протяженность трубопровода на нужное расстояние. Зависимо от потребностей и задач, используют такие типы фитингов:

• переходник цанга-гайка, цанга-штуцер либо цанга-цанга;
• уголок цанга-гайка, цанга-штуцер либо цанга-цанга;
• тройник цанга-гайка/штуцер/цанга;
• тройник три цанги;
• крестовина;
• водорозетка цанга-гайка/две цанги-гайка.
