Необычная купольная теплица, которой хвалятся в Instagram

Кто из нас не вожделеет покрасоваться перед соседями по дачному участку прекрасными и необыкновенными сооружениями на огороде? Одной из таких конструкций может стать купольная теплица, которая снаружи очень отличается от обычных арочных либо двухскатных длинноватых конструкций. Такая теплица очень презентабельна, достаточно малогабаритна, а самое основное — комфортна и удобна, как молвят дачники.

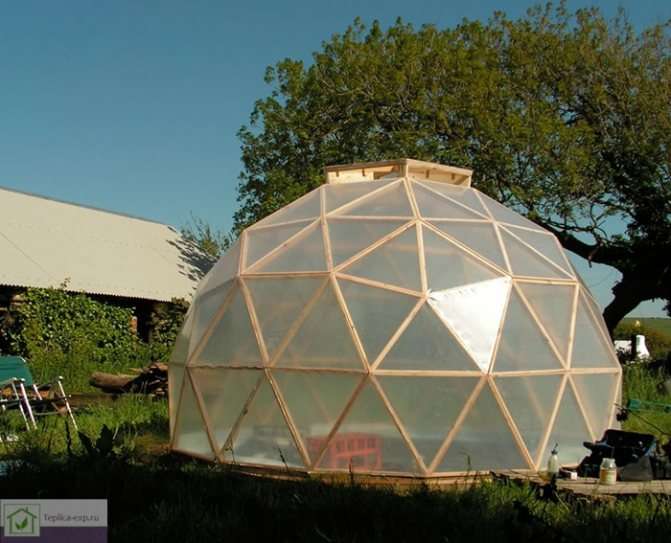

Купольная теплица

Особенности конструкции

Сначала себе необходимо решить, для каких целей будет употребляться оранжерейная постройка в форме геодезического купола. Понятно, что строить теплицу геокупол своими руками только ради декоративных свойств строения нет смысла, постройка должна оправдывать вложенные средства и время.

Купольная теплица лучше всего подойдет для выкармливания овощей по Митлайдеру

Купольная теплица, фото, представляет собой достаточно непростой объект, состоящий из огромного количества треугольных секторов. Собрать такую конструкцию изрядно труднее, чем обыденный прямоугольный коробок, тем паче, если планировать поставить купольную теплицу из полипропиленовых труб.

Чем больше размер треугольной секции, тем труднее выдержать круглую форму теплицы

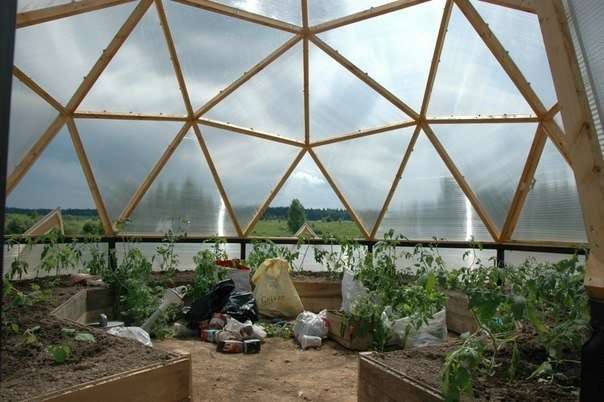

Облагораживание купольной теплицы снутри

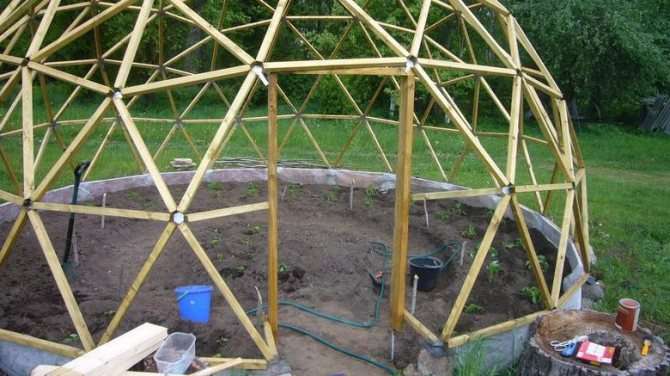

Когда строительство и обшивка каркаса завершены, можно приступать к обустройству внутреннего места помещения (набросок 5).

Этот процесс включает несколько принципиальных аспектов:

1. Внутреннюю часть северной стенки лучше оклеить светоотражающими материалами, которые будут отбивать солнечные лучи, нагревая теплицу.
2. На земле, конкретно на уровне высшей части купола необходимо поставить одну либо несколько емкостей с водой. Нагреваясь, жидкость будет поддерживать лучшую температуру и влажность снутри. Не считая того, наличие емкостей с водой предупредит перегрев теплицы деньком, а накопленное тепло будет поддерживать лучший локальный климат снутри ночкой. Принципиально, что чем большее количество емкостей вы установите, тем стабильнее будет локальный климат помещения, при этом лучше выбирать тару темного цвета, так как в таких емкостях вода греется резвее.
3. Дополнительно в теплице необходимо установить систему вентиляции, а если вы планируете использовать помещение зимой – отопительные приборы. Для отопления под поверхностью грунта можно проложить трубы для аква подогрева, либо использовать электронные либо инфракрасные нагреватели.

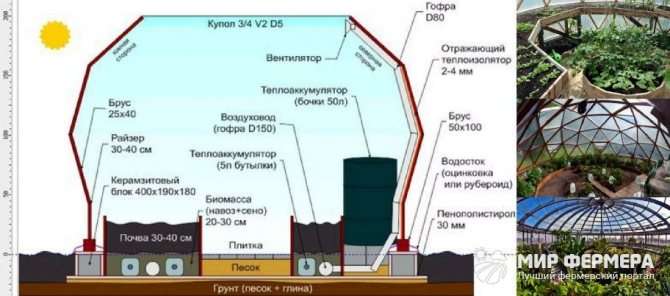

Набросок 5. Примеры внутреннего обустройства Обустраивать специальную систему полива можно по желанию, потому что для этой цели можно использовать жидкость, оставшуюся в емкостях для поддержки температуры. Вентиляция быть может хоть какой: при помощи форточек в высшей части купола либо особых вентиляторов, которые также устанавливают у потолка.

Детальная аннотация по строительству геокупола своими руками – в видео.

Достоинства и недочеты теплицы

Обстоятельств для выбора проекта парника либо теплички в виде геокупола быть может достаточно много. В большинстве случаев заказчики отдают предпочтение круглой купольной теплице, исходя из последующих суждений:

• Смотрится эффектно, особенно. Если выполнить остекление из цельного поликарбоната, то постройку можно использовать в качестве зимнего сада либо оранжереи;
• Каркас купольной теплицы в сопоставлении с классическими постройками обладает более высочайшими прочностными чертами, просто выдерживает сильные порывы ветра.

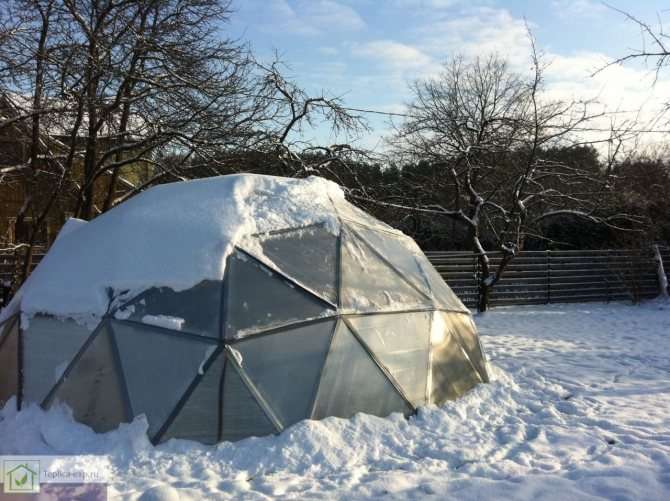

Принципиально! В теории теплица купольной схемы способна выдержать вес снежного покрова до 40 см толщины.

Никакие другие, даже железные варочные конструкции, не владеют схожими качествами. При равном объеме внутреннего места купольная теплица оказывается в два раза легче обыденных прямоугольных парников-коробок и даже конструкций типа эллинга. Часто теплицу делают в виде переносных каркасных конструкций, и в данном случае купольные постройки комфортнее и проще в переноске и установке на грядке.

Не считая того, теплица, построенная в виде купола, смотрится изрядно красивее и добавляет свою «изюминку» в ландшафтный дизайн участка.

Средняя цена комплекта для сборки купольной теплицы 600-700долл. Если строить своими руками обойдется в 350долл.

Недочеты купольной системы

К огорчению, недочетов у круглой теплицы никак не меньше, чем преимуществ. К числу более важных отрицательных сторон можно отнести последующие:

• Сложность проектирования конструкции. Для того чтоб высчитать форму и размеры заготовок для купольной теплицы, часто приходится использовать компьютерные программки;
• Парник в виде геокупола можно выстроить только из определенного набора материалов. Простые методы с внедрением горбыля, оставшихся после ремонта обрезков пиломатериалов в этом случае употребляться не могут;
• Наличие определенных заморочек с остеклением и соединением заготовок меж собой.

При использовании хоть какой схемы купольной теплицы внешняя поверхность формируется из секций необычной треугольной формы. Потому приходится либо использовать более обычной в обработке поликарбонат, пленку, либо заказывать персональную вырезку стекла, что серьезно наращивает цена постройки.

Проект купольной теплицы из шестиугольных сот и цельного поликарбоната, выходит очень прекрасно, но в 10-15 раз дороже обыденного купола

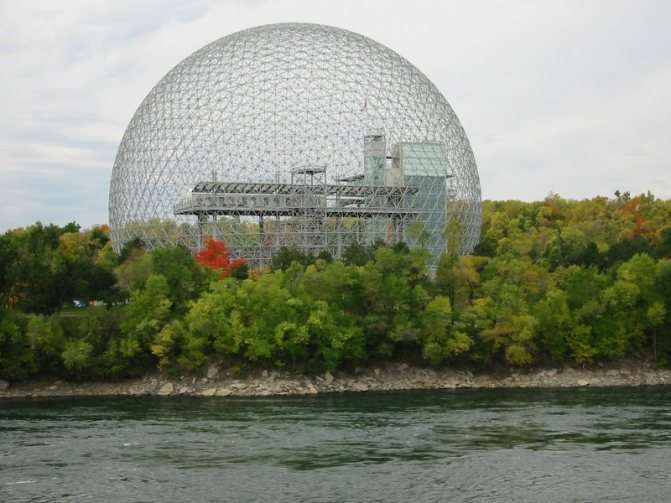

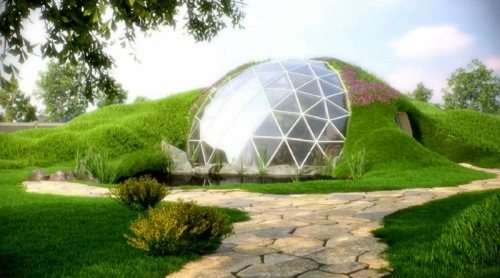

Сфера – источник вдохновения дизайнеров

Давайте разглядим самые пользующиеся популярностью конструкции круглых теплиц, предлагаемых на рынке.

Часовня для растений

Согласитесь, круглая теплица для участка – самый броский ландшафтный акцент. Она просто идеально впишется в хоть какой пейзаж! Непопросту такая конструкция побуждает нынешних дизайнеров:

Теплица-медуза

А вот очередной неописуемый проект – круглая плавающая теплица Studiomobile. Ее именуют «медузой» и это волшебство разработали забугорная группа архитекторов и биологов. Переживаете о том, что планетка переселена? Полей и злачных земель скоро не будет хватать? Так мы будем растить на воде!

Теплица устроена довольно легко, но, в то же время, гениально. Несколько связанных меж собой пластмассовых бочек держат ее на плаву. Сам каркас – это восьмиугольная структура, в какой – целых 70 квадратных метров места. Архитекторы пошевелили мозгами и о гибкости конструкции – ее можно расширять.

К растениям на гидропонике, которые ненасытны к влаге в таких критериях, вода попадет прямо из озера – через специальную систему фильтров с насосами, работающих от солнечных батареек. И такую технику сейчас уже можно заказать и в Рф, к слову. Что любопытно, такая круглая теплица способна вполне обеспечить свежайшими овощами и фруктами целых две семьи.

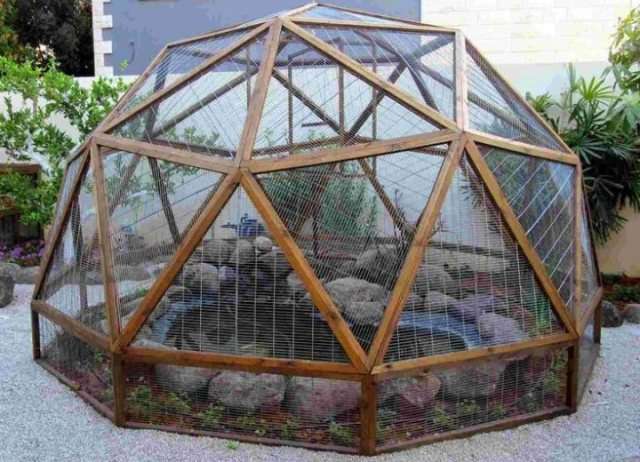

Садовые «бриллианты»

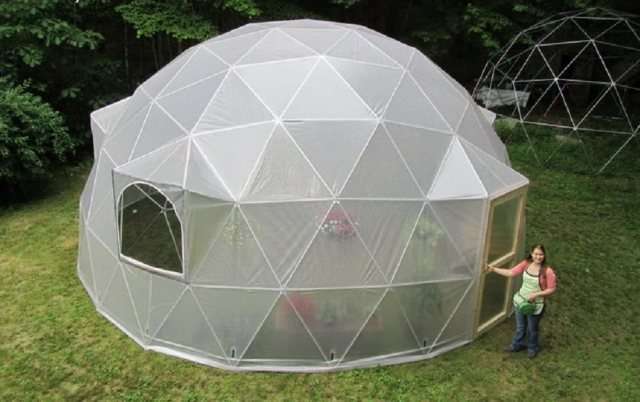

Эти теплицы в особенности популярны за рубежом. Их даже нежно именуют «бриллиантами» сада – так симпатично те смотрятся. И ценят их не только лишь за симпатичный дизайн: размещение грядок по кругу считается самым удобным по всему миру.

Круглую теплицу, которая поблизости оказывается прекрасным полиэдром, выстроить легко. Так, сколько у вас будет граней? Столько и необходимо взять покрытых цинком труб. С помощью трубогиба согните их верхние части – можно дугой, можно под углом – а потом кольцом дополнительно скрепить. Дальше верхушки сварите совместно, а низ приварите по также по кругу. Просвет меж стойками делайте более метра – ведь для вас еще необходимо будет укреплять поликарбонат. И, в конце концов, меж 2-мя избранными стойками сделайте сверху перемычку – тут будет дверь.

Вы просто можете сконструировать что-то схожее из профилей для гипсокартона – они стоят дешево, высокопрочны и комфортны в работе. Для вас необходимо только приобрести ПН профиль, который еще именуют направляющим: в разрезе он п-формы, и в него вставляются другие профили. Это ПС (профиль стоечный), ПП (профиль потолочный 50х40) и стеновой. У потолочного профиля края загнуты для жесткости.

Либо из железа:

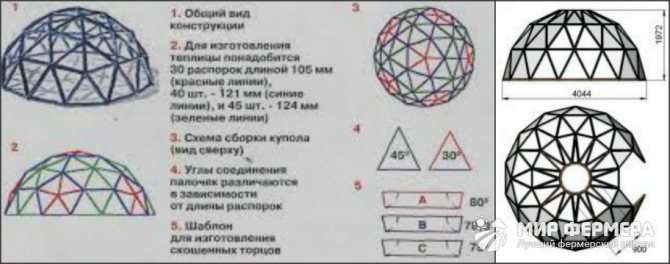

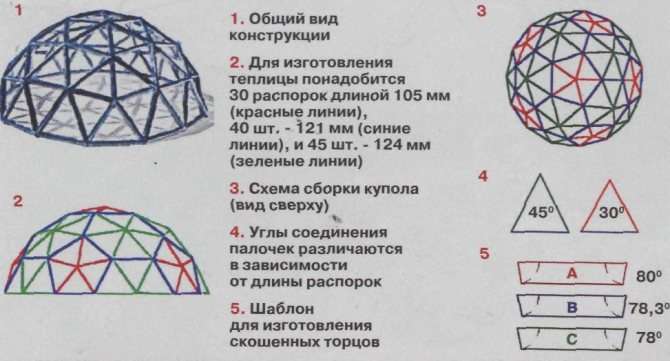

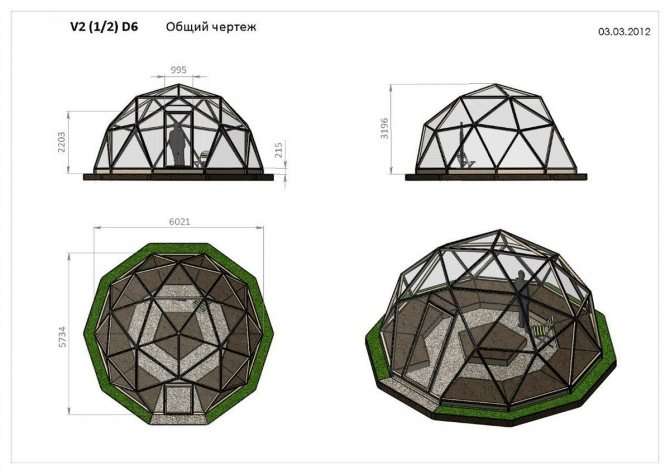

Чертежи, проекты и размеры купольной теплицы

Проектирование несущего каркаса геокупола является по-настоящему сложной задачей. Если есть возможность, то лучше пользоваться готовой программкой и выполнить расчет на компьютере. В неприятном случае расчет придется делать своими руками при помощи тригонометрических функций и геометрических построений.

Для производства купольной теплицы употребляются каркасы 2-ух типов:

• С переменной длиной основания треугольника. Формально оранжерейная постройка состоит из нескольких ярусов, собранных из треугольных секций, в данном случае каждый вышестоящий уровень набирается из равнобедренных треугольников, у каких длина основания практически в два раза меньше нижнего яруса;
• Конструкции, собранные из однотипных треугольных секций, все элементы, независимо от уровня их установки, имеют однообразные размеры.

При выборе подходящего проекта также приходится учесть особенные требования к высоте и поперечнику геокупола. В почти всех случаях купольную теплицу устанавливают не на грунт либо свайные опоры, а строят цокольный участок фундамента высотой до 70 см.

В большинстве случаев такое решение употребляется для круглых оранжерейных строений огромного поперечника. Выходит, что, чем больше нужна высота в теплице, тем больше требуется поперечник у основания. Потому проще поставить купольную теплицу среднего поперечника на фундамент высотой 60-70 см, чем строить гигантскую 8-10 метровую конструкцию.

Схема с уменьшенной высотой свода

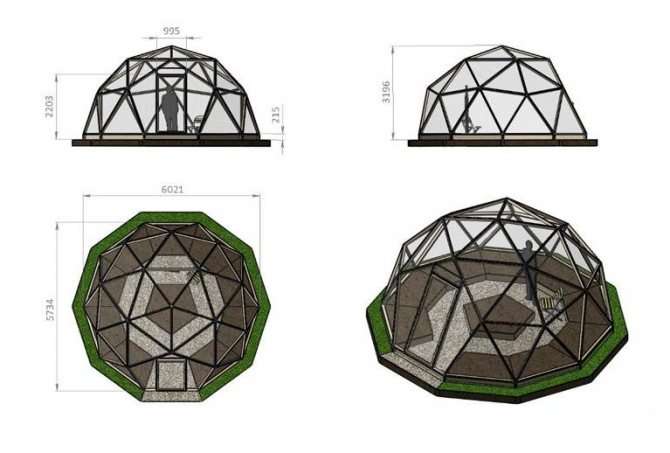

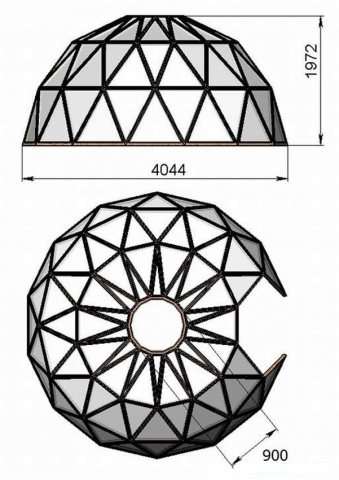

Один из вариантов таковой купольной конструкции в приведенных ниже наброске и чертеже. На сей день это один из более фаворитных проектов в случае, если планируется сделать полукруглую теплицу из поликарбоната своими руками.

Купол с уменьшенной высотой свода

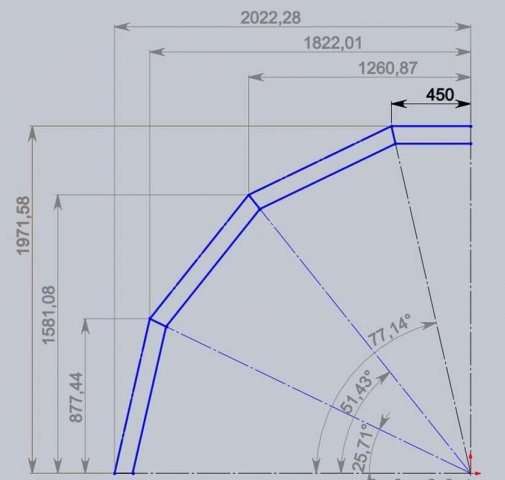

Отлично видно, что купольная теплица в профиль имеет форму, близкую к полукругу, но по сути таким не является. Конструкцию специально изменили для того, чтоб свод вышел более плоским.

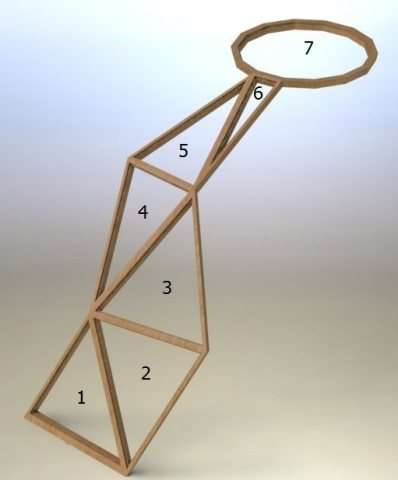

Чтоб осознать, как производится расчет размеров частей каркаса купольной теплицы, достаточно обратиться к схеме, приведенной ниже.

В этом случае выделен маленькой участок поверхности из нескольких треугольных секций. Размеры катетов и основания каждого треугольника необходимо будет рассчитывать по тригонометрическим формулам для каждого яруса раздельно.

К примеру, для первого яруса производится схема.

Круглое основание купольной теплицы делится на 14 отрезков, другими словами круг формально преобразуется в многоугольник. Зная длину каждого, можно просто перечесть длину и размеры боковых катетов равнобедренных треугольников, пользуясь приведенным ниже геометрическим построением.

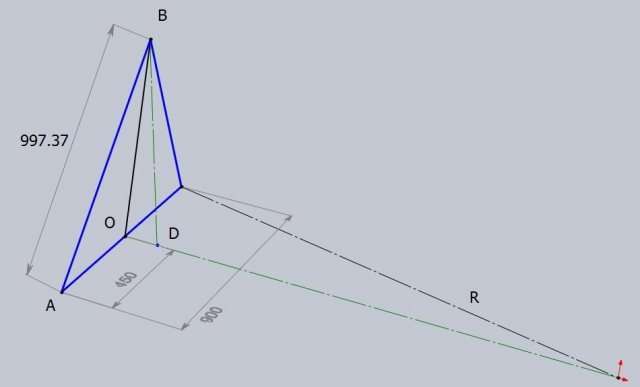

Размеры секции для каждого яруса считают по схеме наклоненного треугольника

Выходит, что для первого яруса треугольная секция будет фактически равнобедренной, основание равно 900 мм, боковые катеты по 997 мм. Последующий ярус нужно будет перечесть с учетом конфигурации угла наклона секции.

Теплицы с неизменным размером треугольников

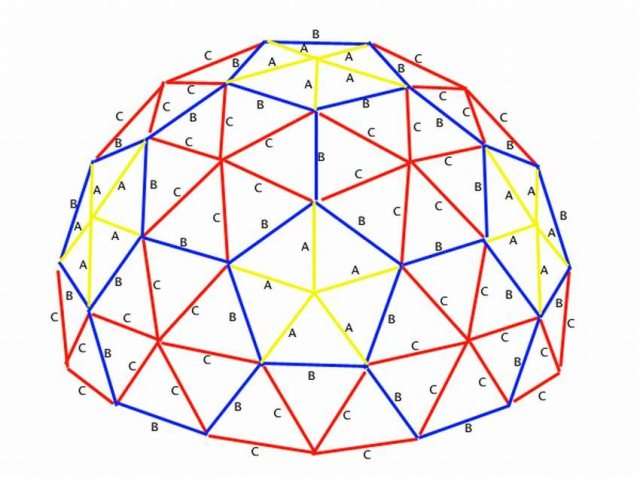

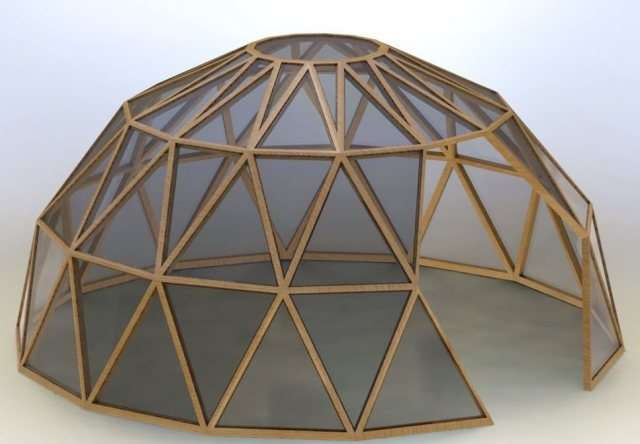

Примерный вариант каркаса из треугольников 1-го размера приведен на чертеже ниже. В этом случае купольная теплица с основанием в 4 м выходит в высоту более 2 м. Обстоятельств для такового явления много, сначала наличие погрешностей при сборке.

По внешнему облику купольный каркас смотрится не куполом, а несовершенной полусферой. Но потому что процесс расчета значительно упрощается, большая часть дачников считает, что такие конструкции более комфортны и удобны.

Сделать проще конструкцию можно еще геометрическим перерасчетом чертежа, в данном случае снутри каждого шестиугольника, образованного голубыми линиями, можно вписать один большой треугольник с увеличенной длиной катета. Материала на изготовка каркаса уходит меньше, в итоге купольная теплица выходит более легкой, хотя и наименее крепкой.

Достоинства

Поначалу следует разглядеть плюсы сооружения. Ведь купольная конструкция не только лишь высокопрочна. Основное, такими теплицами можно покрыть несколько тыщ квадратных метров земли без доп опор.

Итак, в чем плюсы:

1. Благодаря безупречной аэродинамике купольной конструкции не жутки сильные ветра, потому что она обтекаемая.
2. Сферической теплице не жутки подземные толчки, потому ее советуют для сейсмоопасных районов.
3. Симпатичный внешний облик тоже не откинуть. Ведь по сути конструкция смотрится уникально. Она кое-чем припоминает пчелиные соты либо галлактический летательный аппарат.
4. В полукруглой теплице из поликарбоната, сделанной своими руками, если ее обустраивали по всем правилам, отлично держится тепло. Это позволяет начинать посадки рано.
5. Для сохранения тепла и поддержания влажности воздуха бывалые огородники рекомендуют установить железную бочку с водой. Она нагреется за денек, а ночкой вода даст тепло в помещение. Не считая того, конкретно теплой водой необходимо поливать растения.
6. В теплицах с купольной конструкцией создается хороший локальный климат, потому рано весной и осенью не будет нужно установка доп подогрева.

Из каких материалов выстроить

Для производства купольной постройки используют железные и пластмассовые трубы, дюралевый профиль и древесный брус. Выбор определенного материала находится в зависимости от размеров будущей теплицы, ее формы, типа остекления и еще огромного количества различных деталей.

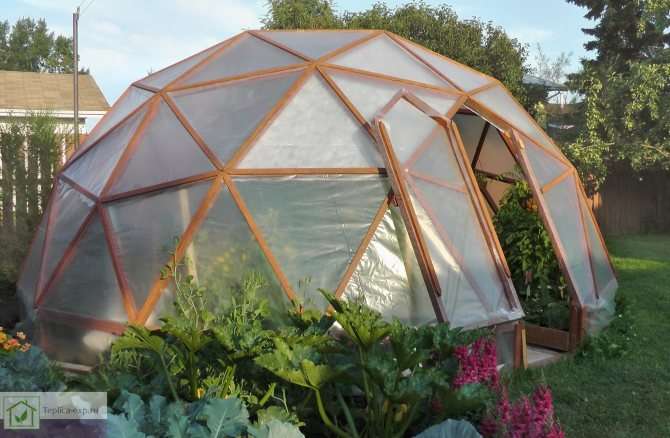

Если требуется выстроить купольную теплицу, которая сразу будет служить оранжереей, то идеальнее всего использовать древесный брус, а в качестве остекления поликарбонат. Дизайн и внешний облик такового купола приметно красивее железных либо пластмассовых конструкций, но есть одна трудность. Дело в том, что соединять отрезки бруса при помощи шурупов либо шпонок в данном определенном случае нереально, стыковка частей треугольников либо шестигранных секций производится при помощи особых накладок из металла и креплений. Конструкция в целом выходит достаточно жесткой, но трудозатратность выполнения работ увеличивается на два порядка.

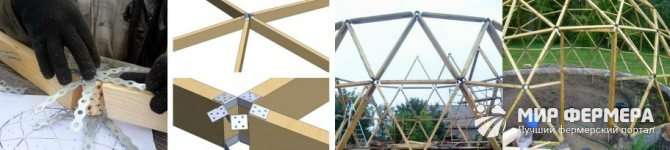

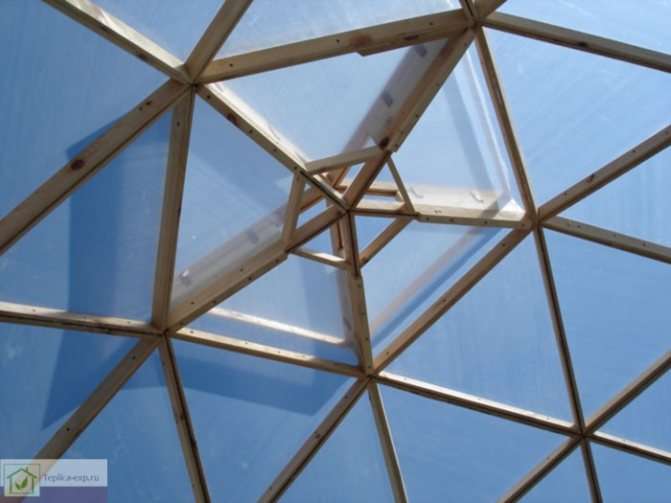

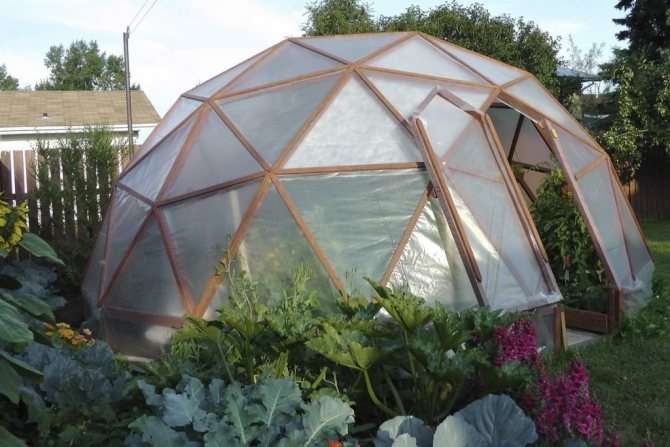

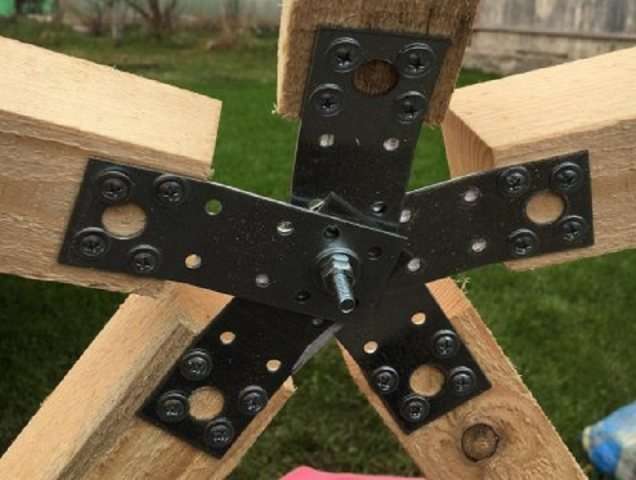

Варианты замков для древесных купольных теплиц под поликарбонат

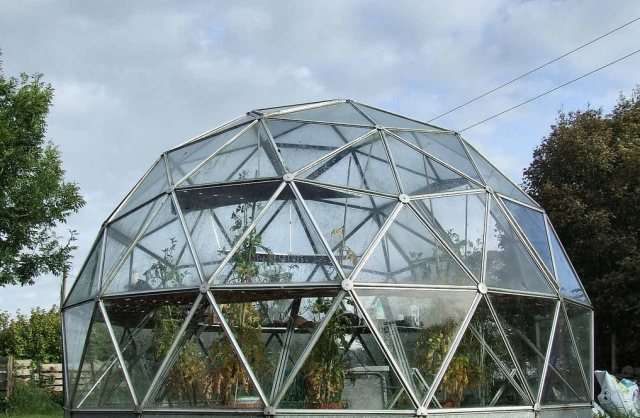

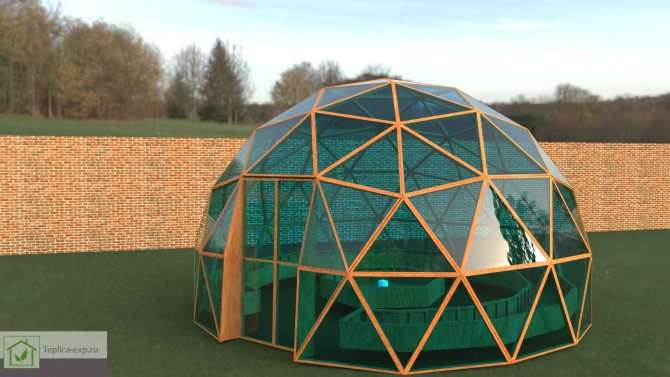

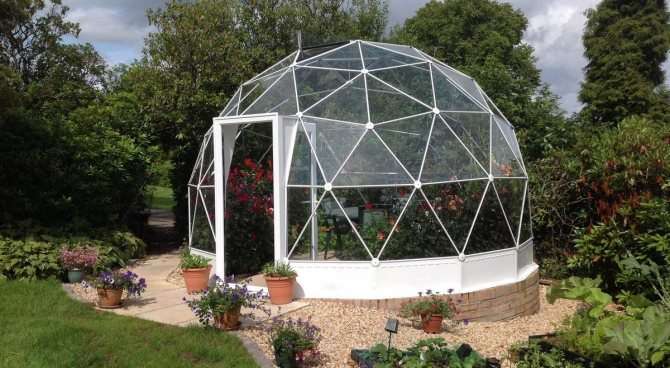

Достаточно презентабельно смотрится купольная теплица, собранная из дюралевого профиля со стеклянной облицовкой поверхности. Сделать такую конструкцию без грамотного расчета достаточно трудно, потому железные каркасы купольного типа идеальнее всего заказывать у специализированных организаций.

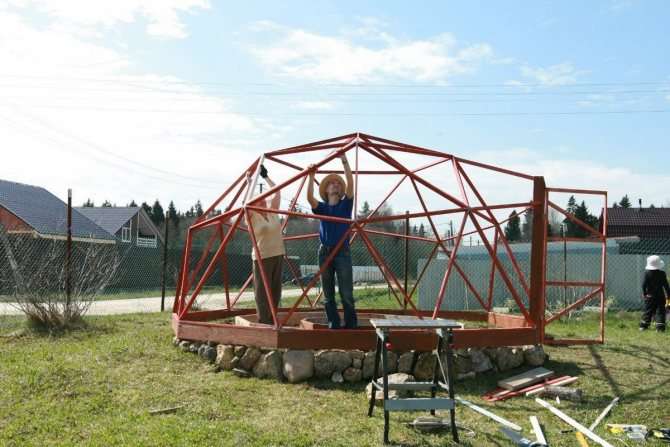

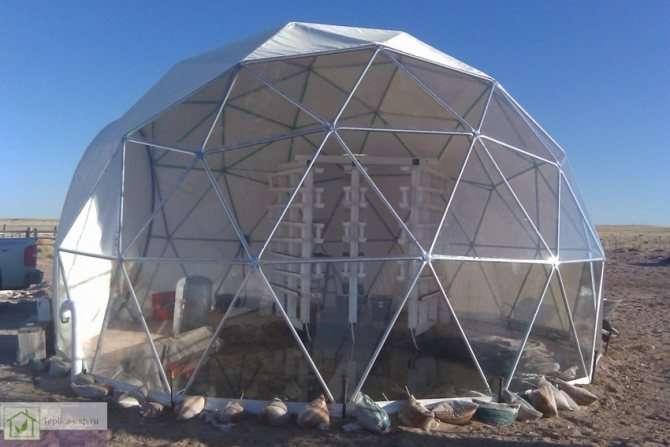

Купольная теплица из железных труб строится еще резвее древесной

Более доступной для производства своими руками считается купольная теплица из водопроводных полипропиленовых труб. Многие спецы вообщем ставят под колебание возможность сборки крепкого каркаса из ПВХ либо ПНД трубы, но, как указывает практика, подобные купола собираются и употребляются в качестве теплиц в течение многих лет с наименьшим ремонтом.

Можно выбрать собственный материал облицовки и технологию соединения, один из таких способов сборки теплицы купола приведен на видео:

Облагораживание снутри

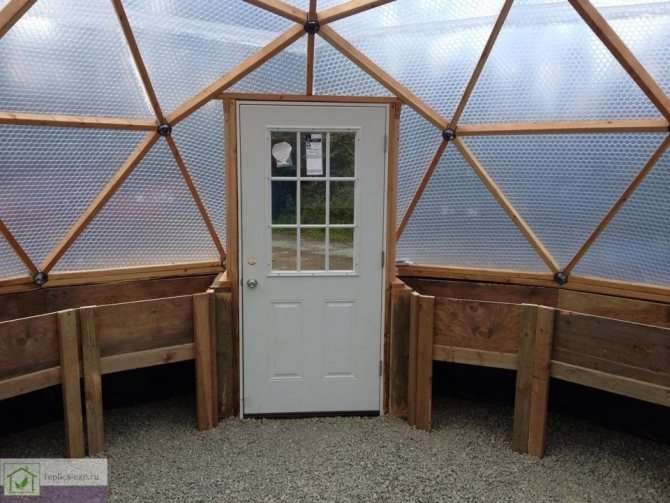

После того как вы на сто процентов выстроили теплицу, сможете приступать и к внутреннему обустройству конструкции, т. е. сформировывать грядки. Обычно, грядки обустраиваются по периметру сооружения. Сделайте обыкновенные древесные бортики и засыпьте грядки грунтом.

На заметку! Бортики для грядок могут быть сделаны также из камня, кирпича, металла, шифера и т. д.

Многие садоводы все таки адаптируются и делают даже в купольной теплице хорошие полки для растений. Такие полки можно сделать без помощи других либо заказать и подвесить к каркасу.

Хорошо, если вы обустроите в купольной теплице и капельный полив. Если планируете использовать конструкцию зимой и желаете провести отопление, то помните, что все трубы должны находиться под грядками. Для теплоэкономии установите в центре теплицы емкость с водой – она (емкость) будет сохранять и отдавать термическую энергию при необходимости. Также вы можете использовать эту воду для полива растений.

Сейчас вы – счастливый владелец одной из самых крепких теплиц, которые только можно сделать на участке. Во время посадки растений помните: хотя купольная теплица по сопоставлению с другими типами сооружений прогревается умеренно, все таки самой действенной для выкармливания считается южная сторона. А рассаду следует высаживать по последующей схеме: у стенок – низкие сорта, поближе к центру – высокорослые. Эти обыкновенные правила разрешат для вас достигнуть лучших результатов при выращивании плодово-ягодных культур в купольной теплице.

Видео — Купольная теплица-вегетарий Vitamin-Z

Купольная теплица, которую также именуют геодезической, выделяется посреди других зданий закрытого грунта своим необыкновенным внешним обликом. Практически, она похожа на круглую прозрачную беседку, но по сути такая форма имеет не только лишь эстетическую, да и практическую ценность. Благодаря особенностям каркаса и покрытия, растить овощи в схожей постройке можно фактически ежегодно, а растениям всегда будет хватать естественного солнечного освещения.

Выстроить купольную теплицу своими руками труднее, чем двухскатную либо арочную конструкцию, но все ваши усилия будут вознаграждены богатым урожаем и симпатичным внешним обликом постройки. Из этой статьи вы узнаете, какими особенностями, преимуществами и недочетами обладает геодезический купол, и как его правильно выстроить своими руками.

Расчет материалов

Составление сметы на будущее строительство купола почти во всем находится в зависимости от того, каким методом производится расчет, если для проектирования использовалась программка, то она же выдаст четкое значение количества треугольных секций, толщину и общую длину материала.

Если проектирование производилось вручную, то придется выписывать размеры треугольной секции для каждого яруса, потом рассчитывается периметр треугольника. Перемножив полученную величину на их количество, можно найти общую длину трубы либо уголка для определенного уровня купола.

Для тех, кому не особо нравятся арифметические вычисления, посчитать надобное количество материала можно, используя чертеж либо набросок, выполненный в масштабе. Процедура расчета надобного количества материала выходит достаточно трудозатратной, но, как указывает практика, она же является более четкой.

Какой фундамент лучше сделать

Конструкцию и тип фундаментного основания будущей купольной теплицы подбирают зависимо от высоты свода и материала остекления. Для древесного геокупола с поперечником основания более 5 м и стеклянной облицовкой нужно использовать кирпичный фундамент, выложенный на гравийной подсыпке. Если высота свода превосходит 2 м, то фундамент нужно делать на сваях либо в форме малозаглубленной ленты.

Если высота оранжерейной постройки наименее 1,9 м, а поперечник наименее 4 м, то купольную конструкцию можно ставить на грунт даже без фундамента, достаточно утрамбовать площадку и выложить плиткой. Для местности с сильными ветрами рекомендуется по периметру дополнительно забивать опорные колья на глубину более 40 см, при всем этом теплица привязывается к «якорям» проволокой либо полипропиленовым шнуром более чем в 10 точках основания.

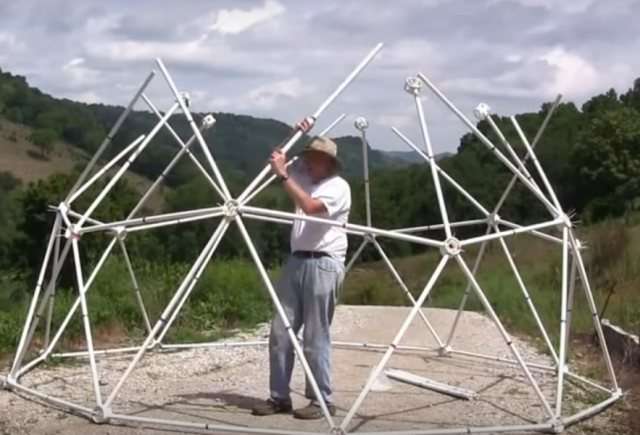

Установка геодезического купола из профильной трубы

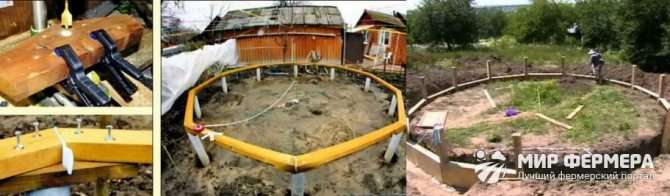

Перед тем, как собрать купол из треугольных частей, необходимо сконструировать маленькое основание для будущей теплицы. Для этого из дерева либо другого доступного материала по периметру будущей постройки строят маленькую стену в форме многоугольника. Принципиально, что чем больше углов будет у основания, тем лучше, потому что в этом случае размер 1-го треугольника для купола будет меньше, а сделать и прикрепить его будет еще проще (набросок 4).

Самым подходящим вариантом основания считается многоугольник на 10-12 углов. Высота также должна быть хорошей: порядка 60-80 см. Если этот показатель будет ниже, ухаживать за растениями будет неловко.

Установка купола представляет собой установку и соединение заблаговременно приготовленных треугольников меж собой. В качестве строительного материала нередко используют маленькие древесные бруски, но для более надежной конструкции лучше использовать профильную трубу. Она отличается достаточной прочностью, но при всем этом ее просто можно разрезать на необходимое количество частей определенной длины.

Набросок 4. Процесс сборки каркаса

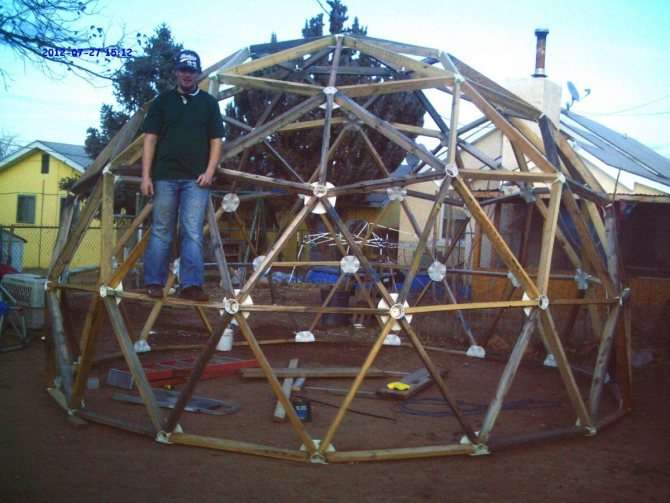

Сборку каркаса создают снизу ввысь. Поначалу к фундаменту либо земле укрепляют широкую нижнюю часть треугольников так, чтоб острый угол отходил перпендикулярно ввысь. Дальше установленные треугольники соединяются с остальными элементами, формируя из них многоугольник. Соединяя все элементы таким методом, равномерно добираются до высшей части купола. Конкретно тут рекомендуется делать форточки для проветривания. Их можно прикрепить при помощи обыденных петель, либо, если у вас есть финансовая возможность, оборудовать автоматикой.

Крепление частей производят при помощи шурупов по дереву либо металлу (зависимо от избранного материала). Треугольники, которые находятся на нижем ярусе, соединяют с фундаментом с помощью скоб.

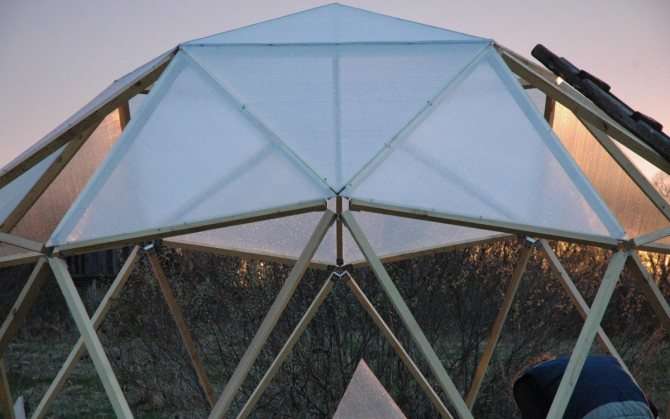

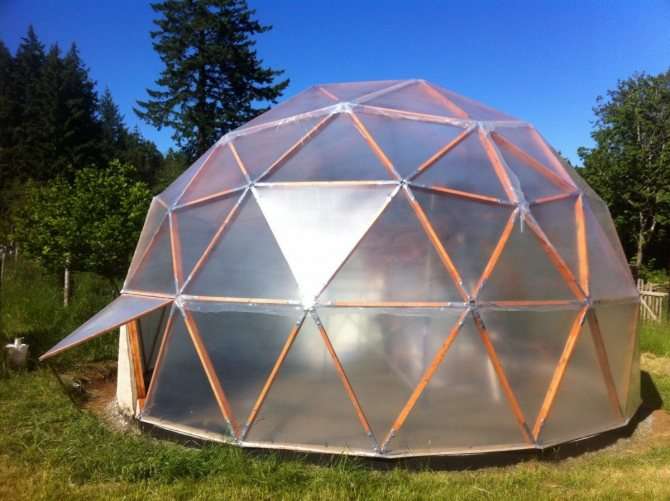

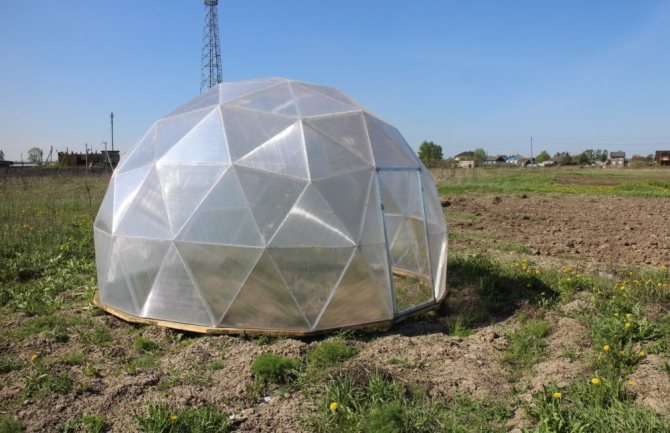

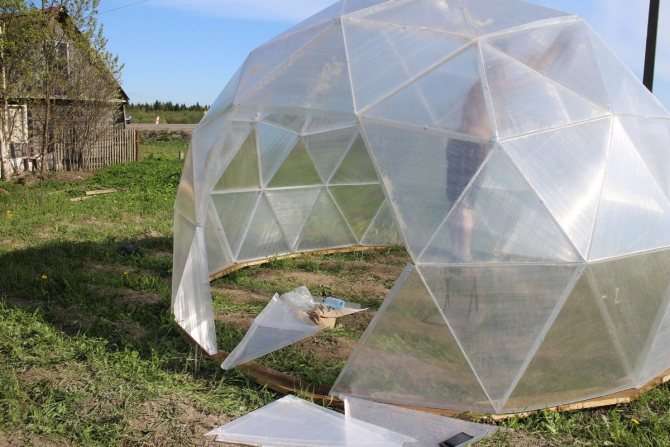

Обшиваем каркас поликарбонатом

В качестве покрытия для геодезических куполов можно использовать фактически хоть какой укрывной материал. Самый дешевенький – рядовая уплотненная полиэтиленовая пленка, которую укрепляют к каркасу при помощи гвоздиков и особых прижимающих планок.

Как сделать купольную теплицу своими руками

Достаточно непростой метод расчета каркаса будущей купольной конструкции и относительно трудозатратный способ соединения секций значительно тормозят распространение круглых парников и тепличек. Как указывает практика, большей известностью пользуются простые схемы купольной теплицы, сделанные из полипропиленовых водопроводных труб.

Лучший вариант легкой купольной теплицы из полипропиленовых труб и поликарбоната, строится за 2 часа

Когда речь входит о сборке купола из пластмассовой трубы, многие спецы категорически не советуют использовать полипропилен, потому что существующая разработка пайки не обеспечивает высококачественного соединения деталей под углом, хорошим от 90о. Все же, решение проблемы было найдено. В этом случае отдельные отрезки трубы соединяются меж собой при помощи хитроумной системы замков без какой-нибудь пайки либо проклейки.

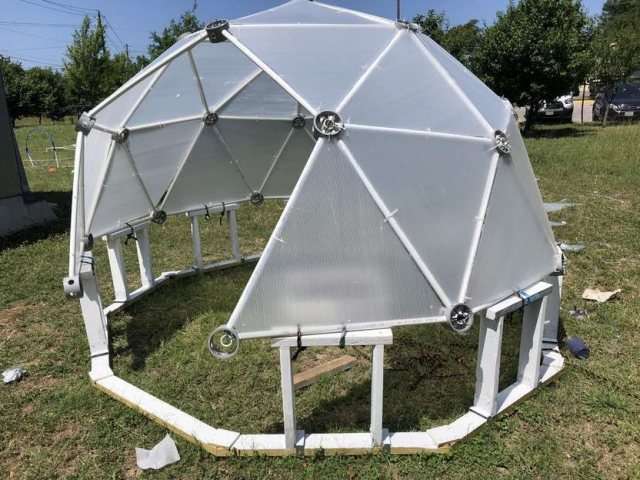

Купольная теплица из ПВХ труб

В этом случае строится теплица с поперечником основания 5 м и высотой купола 2,5 м. В качестве главного материала для производства секции употребляется полипропиленовая труба в полтора дюйма и длиной 115-120 см. На обратных концах трубы производится сверление отверстия поперечником 6 мм. Размер не имеет значения, основное, чтоб через отверстие можно было без заморочек пропустить тонюсенький полиэфирный шнур либо канатик.

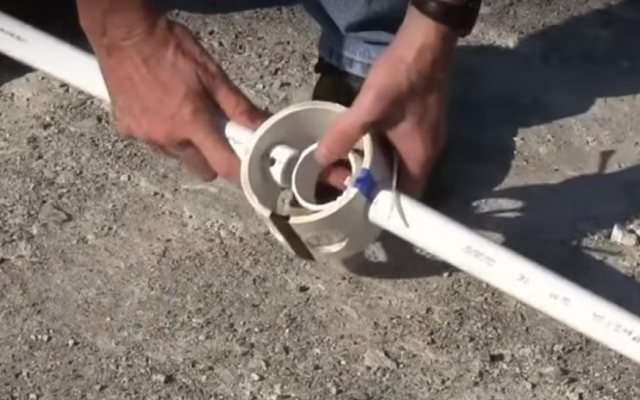

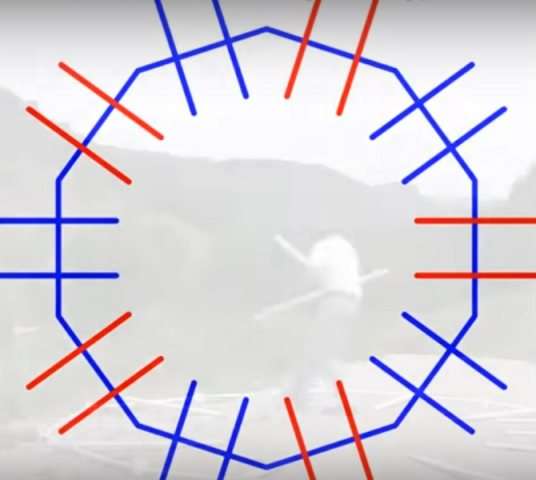

Схема сборки соединения

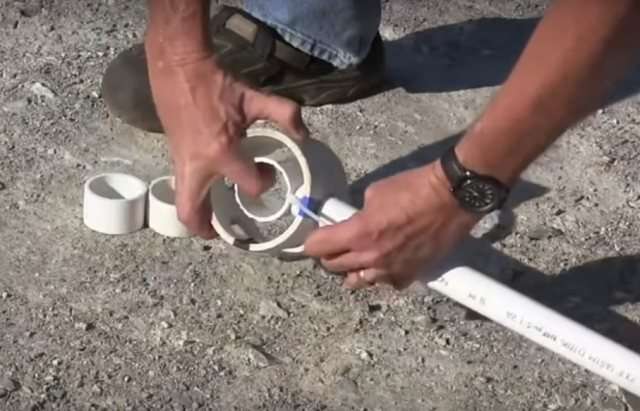

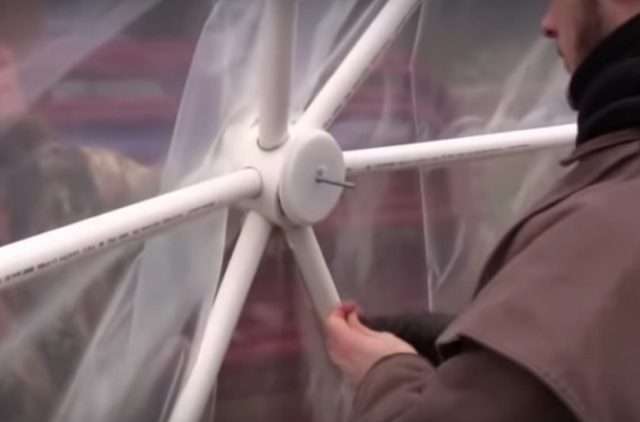

Детали соединяются меж собой при помощи замка. Каждый таковой узел представляет собой отрезок полипропиленовой трубы огромного поперечника, 90-100 мм, с 3-мя отверстиями. Снутри огромного корпуса вставляется отрезок двухдюймовой трубы, в нем также сверлится отверстие, но уже малеханького размера, 6-8 мм. Эта часть замка нужна для того, чтоб обеспечить фиксацию вставленного торца длинноватой заготовки.

Принципиально! Секрет соединения достаточно прост, длинноватые трубы вставляются в отверстия, вырезанные в корпусе замка. При помощи шнура торцы связываются с внутренней кольцевой вставкой.

Соединение выходит достаточно мягкое, но при всем этом крепкое, чтоб обеспечить надежное удержание каркаса купольной теплицы в требуемом положении.

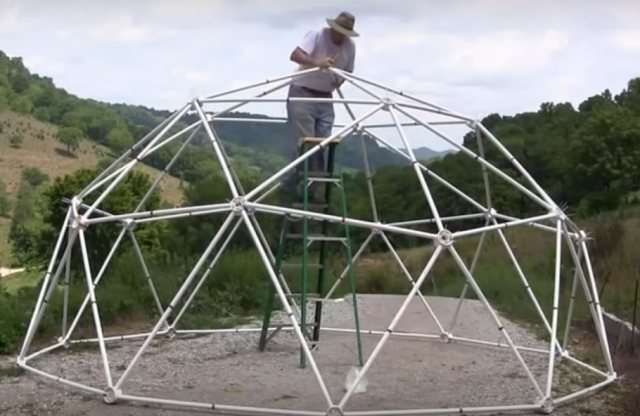

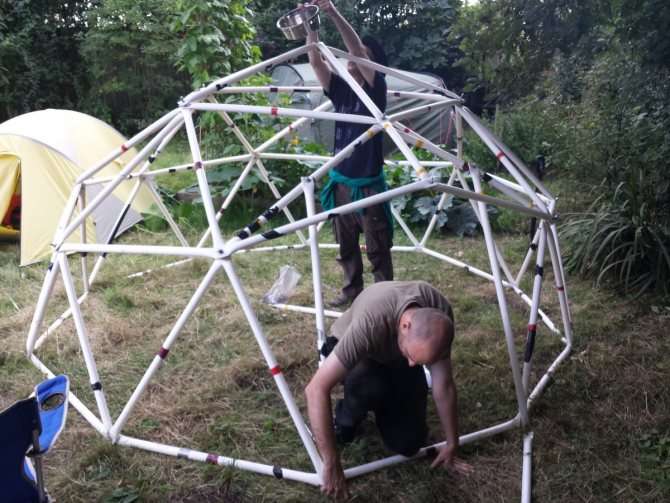

Собираем купол из полипропиленовых труб

На заблаговременно приготовленной площадке выкладываем кольцо из заготовленных отрезков полипропиленовых труб. Заготовки на соединяемых меж собой замками концах связываем так, чтоб боковая поверхность была обращена ввысь.

Дальше выкладываем и вставляем в замки вертикальные детали первого яруса. Аналогичным методом соединяем меж собой треугольники, в верхушки вставляем замки, горизонтальными перемычками формируем кольцо последующего яруса. Все соединения только связкой.

В конечном итоге получаем купол из полипропиленовых труб, свод запирается пятью отрезками половинной длины.

Больше всего времени уходит на обвязку в замках

Укладываем облицовку теплицы

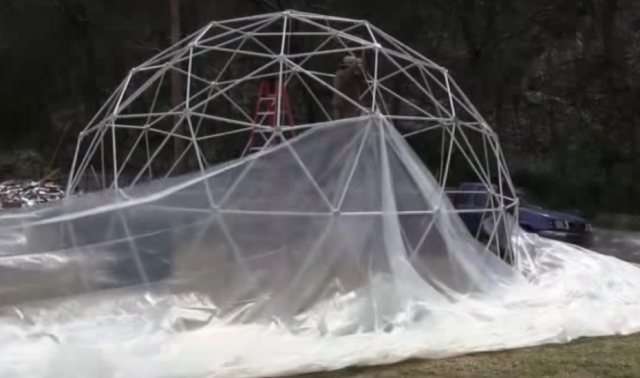

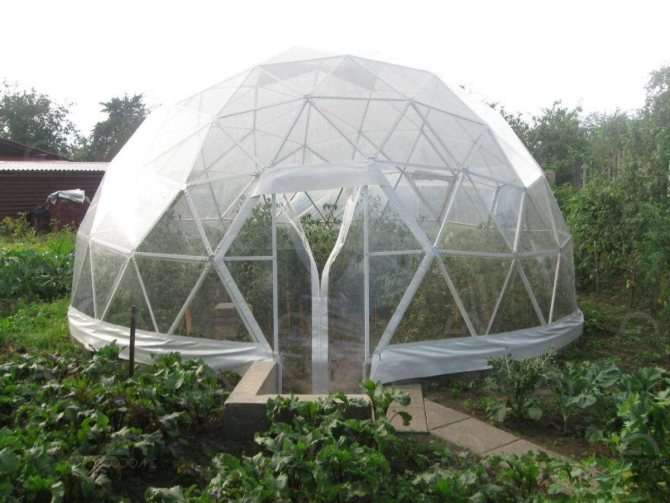

Поверхность купола будет закрыта одним сплошным листом полиэтиленовой пленки. Заготовку приходится затягивать на купольную поверхность при помощи помощников и нескольких шнуров, приклеенных к кромке материала.

После того как материал был вполне расправлен на каркасе, его фиксируют на замках при помощи грибков с железной резьбовой ножкой и круглыми пластмассовыми шайбами. Необходимо только проколоть пленку, установить и придавить шляпку грибка к замку, изнутри ставим шайбу и затягиваем железной гайкой.

В конечном итоге вышла конструкция, которую просто могут поднять три взрослых человека. Такую теплицу купольной формы можно собрать на сезон, а по окончанию разобрать и сложить на хранение на даче. Общие издержки на постройку в среднем получаются в 4-5 раз меньше, чем при использовании простого древесного каркаса.
