Настройка давления в насосной станции с гидроаккумулятором

Тут вы узнаете:

• Устройство и механизм работы насосной станции
• Подготовка гидробака
• Настройка реле давления
• Ремонт насосной станции своими руками
• Вероятные ошибки при отладки реле давления
• Особенности эксплуатации насосных станций

Регулировка насосной станции производится всегда при ее самостоятельной сборке перед первым пуском в эксплуатацию. Время от времени нужно делать настройку и при покупке насосной станции фабричный сборки.

Регулировать либо нет — как найти?

В случае, когда оборудование покупается в собранном виде, нужно убедиться, что давление в насосной станции находится в допустимом спектре.

Стандартные фабричные опции лежат в границах:

• включения – 1,5-1,8 атм.;
• выключения – 2,5-3 атм.

Дальше остается проверить, устраивают ли такие характеристики семью.

Изменяют характеристики системы также, если начинают ощущать дискомфорт во время использования водопроводом. Потребитель, для которого комфортен средний напор для мытья посуды и принятия душа, изберет маленький порог включения мотора.

Когда человек интенсивно пользуется гидромассажным устройством, желает, чтоб ванная и стиральная машина наполнялись водой очень стремительно, ему нужна насыщенная работа станции с частым включением мотора. Если насос врубается при открытии крана и выключается только при его закрытии, это гласит об отсутствии доп напряжения в системе. Из гидроаккумулятора либо вышел воздух, либо в нем прорвана резиновая груша (мембрана).

Настройка и регулировка давления

Для самостоятельного выполнения опции рассматриваемого реле особенными заниями в сантехническом деле владеть не требуется. Это разбираться, как обшить дом сайдингом либо по правилам смонтировать SIP панели, придется достаточно длительно. Там аспектов работ еще больше. С регулировкой реле давления насосной станции все очень проще. Нужно только поочередно произвести 5 действий.

Для опции реле водяного давления нужно:

1. Деэлектрифицировать насос, а позже слить воду из трубопровода ХВС.
2. Включить гидронасос и записать показания манометра, когда выключится реле (это значение нижнего порога, устанавливаемого большой пружиной).
3. Открыть самый далекий от насосной станции кран водопровода и отследить числа на манометре, когда насос вновь включится (это верхний порог, регулируемый малеханькой пружиной).
4. Если напор в открытом кране при пуске гидронасоса был очень мал, то нужно прирастить давление отключения, прикрутив на большой пружине гайку. При лишне сильном напоре ее следует напротив малость ослабить.
5. При помощи малой пружины уставляется дельта меж верхним и нижним порогами в границах 1,5–2 атмосфер.

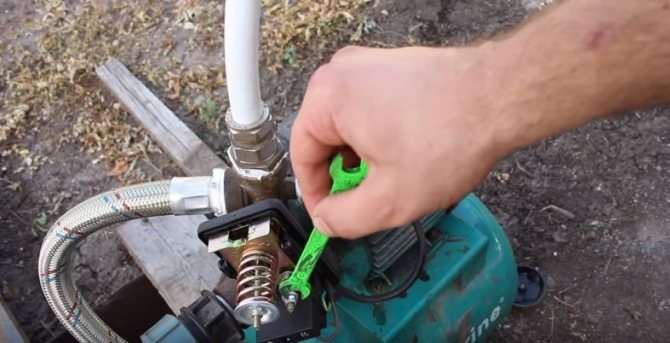

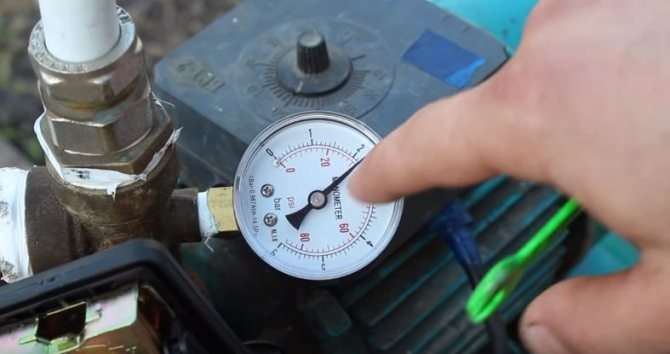

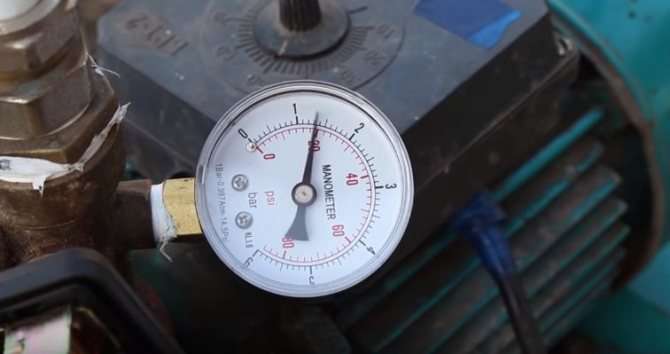

Замеряем характеристики манометра и регулируем гайками реле

Для окончания регулировки реле давления вновь на сто процентов спускается вода из системы, а потом станция врубается в сеть. Если все настроено правильно, то напор в кранах должен быть удовлетворительным. Все максимально просто. Это выбор стройматериала для дома и планировка участка 15 соток прямоугольной формы займут много времени. Настройка реле давления делается практически за полчаса.

Смотрите видео о регулировке

На какие характеристики настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Глядят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в спектре 1,5-3 бар.

Если решили поменять опции, сначала необходимо осознать, напор требуется уменьшить либо прирастить. Для того чтоб вода из кранов вытекала лучше, следует прирастить давление выключения, и напротив.

Ориентиры для определения нового рабочего спектра манометра:

• наибольший объем воды, который случается использовать;
• предшествующее давление;
• поперечник трубы;
• количество подключений насоса в час.

Примерный расход жидкости из различных потребляющих приспособлений:

• умывальник — 360 кг/ч;
• душ — 600 кг/ч;
• туалет — 250 кг/ч;
• стиральная машина — 600 кг/ч;
• посудомоечная машина — 500 кг/ч;
• система для полива — 1000 кг/ч.

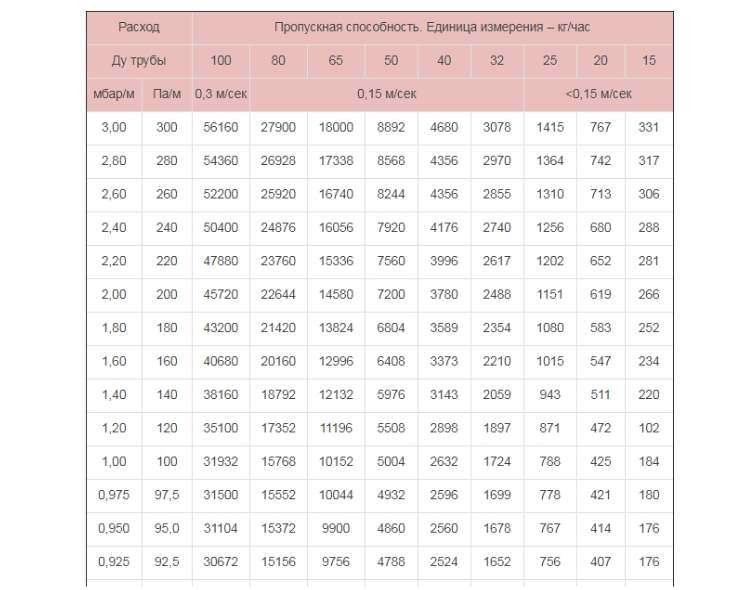

Просчитав ожидаемый расход воды, проще всего пользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

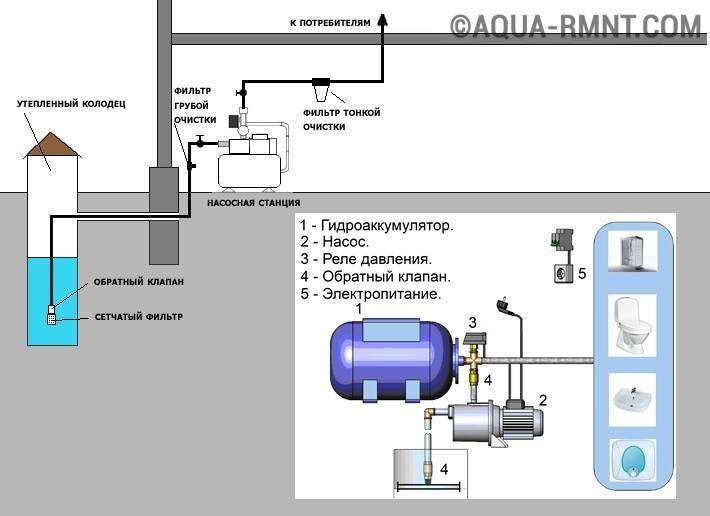

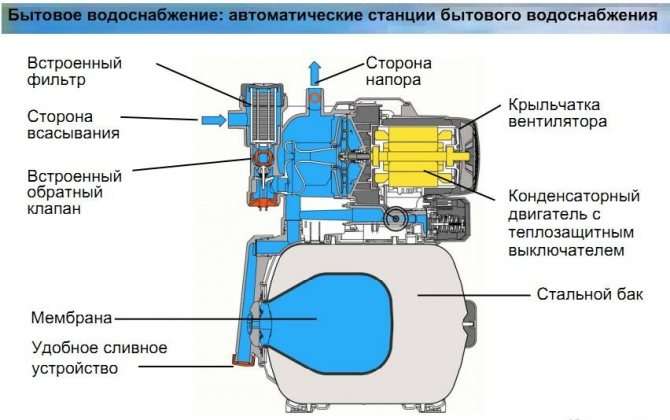

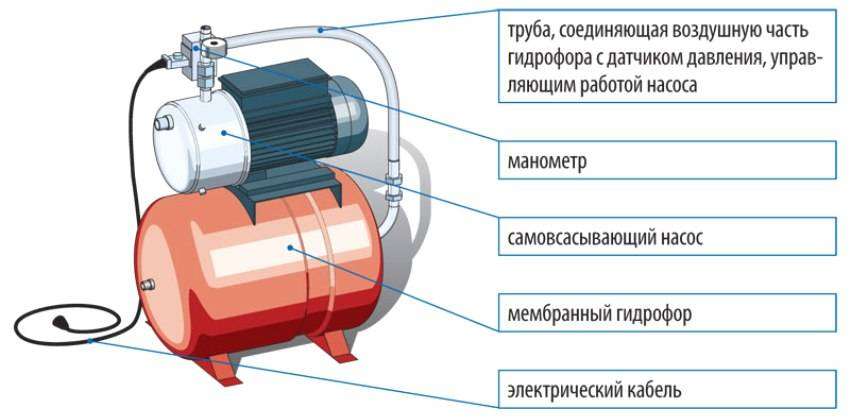

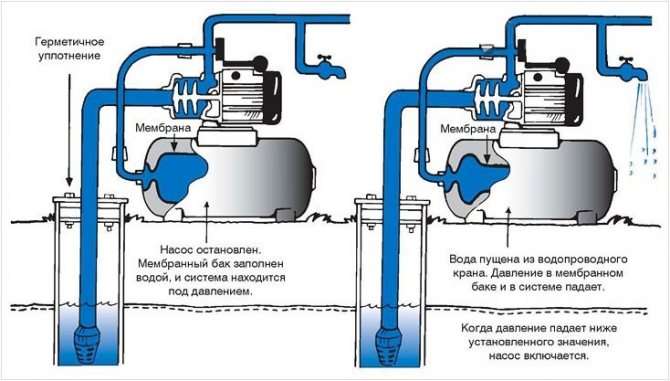

Нюансы устройства насосной станции

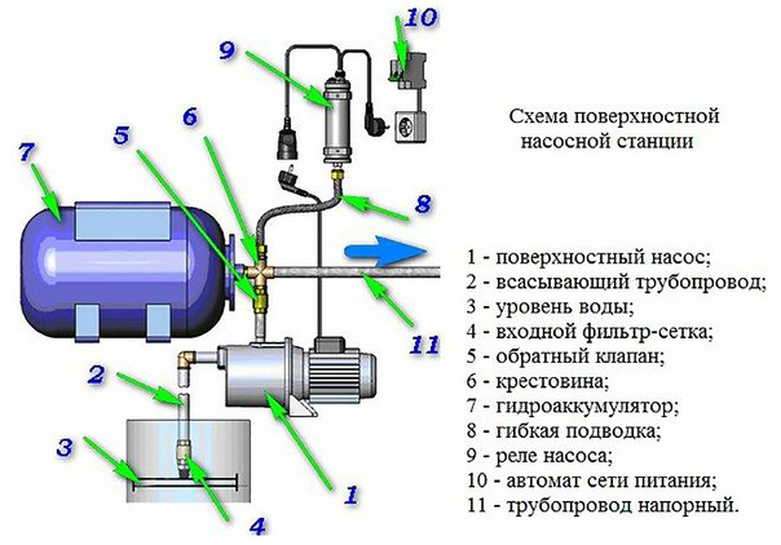

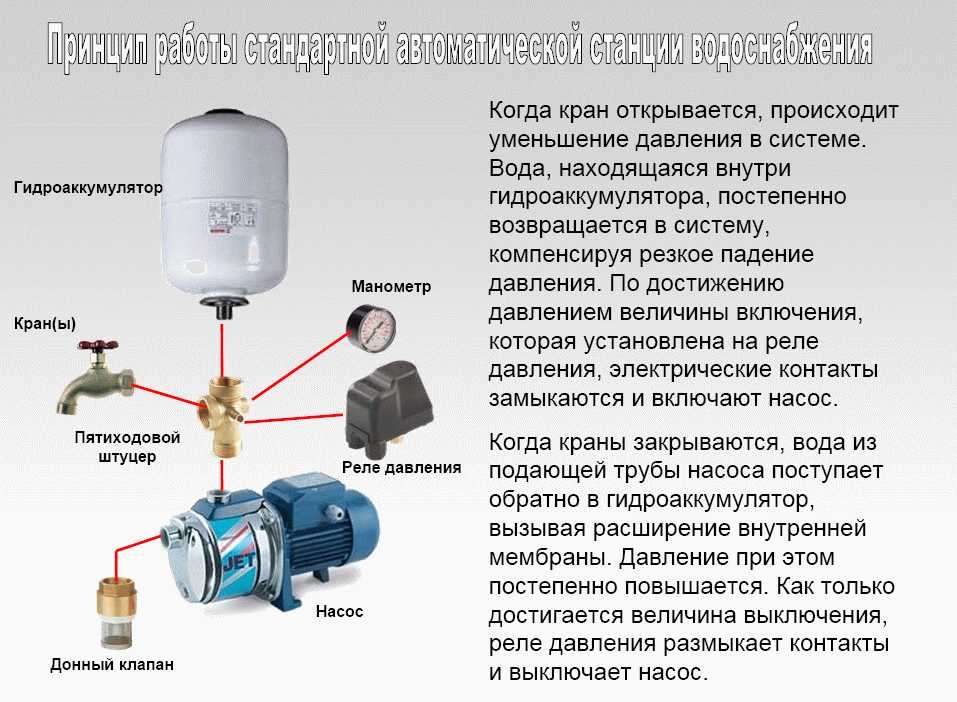

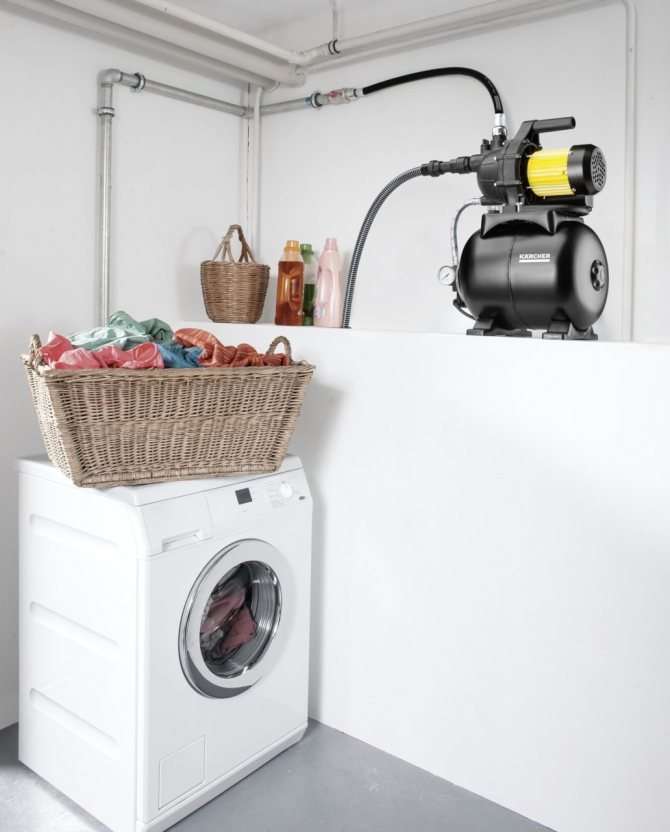

Готовая, укомплектованная изготовителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до максимума ординарна.

Насос качает воду в эластичную емкость, расположенную снутри гидроаккумулятора, называемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом либо газом. Давление, достигая определенного уровня, становиться предпосылкой выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении данных обладателем значений, насос опять начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется при помощи манометра.

Нарушения в работе бытовой насосной станции могут стать предпосылкой поломок сантехнического оборудования

Подробнее с механизмом работы, разновидностями и испытанными на практике схемами установки насосной станции ознакомит рекомендуемая нами статья.

Пошаговая аннотация, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы делается выставлением реле. Инструмент для работы будет нужно нехитрый:

• торцевой либо рожковый ключ;
• отвертка.

Подготовка

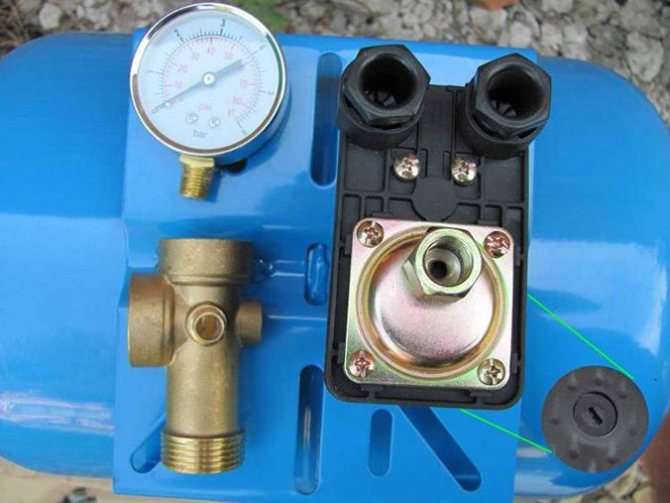

Реле давления находится в темной коробке около манометра. Принцип его работы заключается в замыкании и размыкании электронных контактов. Потому сначала:

1. Выключают электропитание.
2. Отвинчивают отверткой саморез, находящийся в колпачке.
3. Снимают с устройства кожух.

Процесс

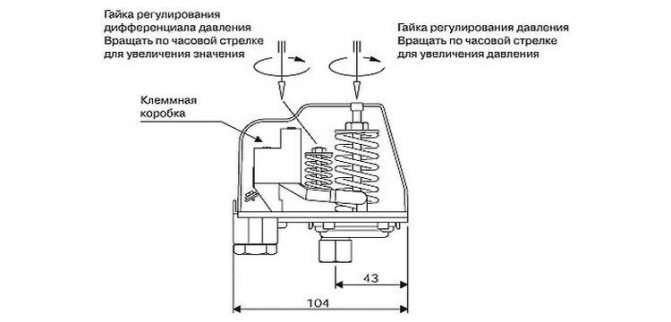

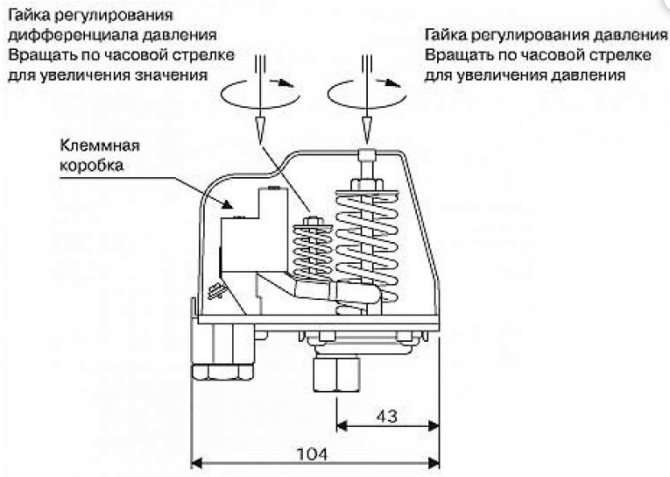

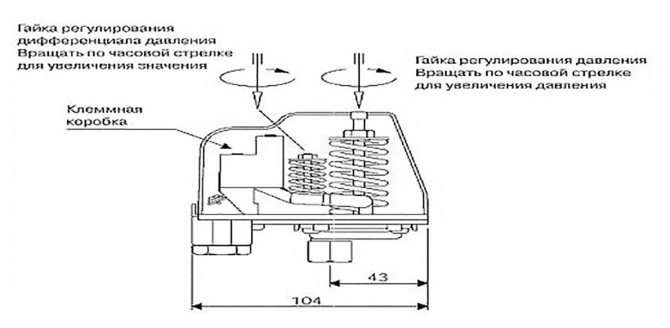

Под крышкой реле находятся две пружины: большая и малая. Давление в водопроводе действует на них средством мембраны. Конкретно от натяжения пружин зависит 2 положения реле.

Деяния регулировки:

1. Затягивание гайки на большой пружине наращивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра примерно на 0,4 бара (1 атм. ? 1 бар). Ослабив либо подтянув на глаз пружину, включают систему и снимают показания контролирующего устройства.
2. Если прошлые деяния не привели к хотимому результату, продолжают регулирование большой пружины. После успешной пробы перебегают к настройке малеханькой пружины.
3. Эта пружина выставляет разницу меж нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею свойства просит примерно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание малеханькой пружины приводит к повышению спектра работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предшествующему случаю, в реальных критериях работы станции. Сейчас сразу можно инспектировать нижнее и верхнее значение манометра.

Разрыв меж давлениями включения и выключения не должен быть меньше 1 атмосферы.

После выставления контрольных значений манометра рекомендуется проследить, чтоб насос запускался не почаще, чем 30 раз в час.

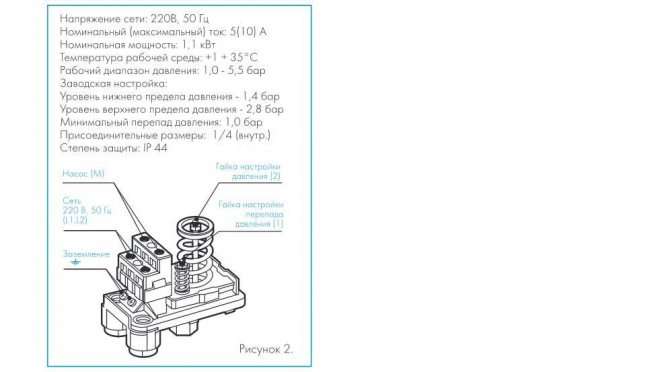

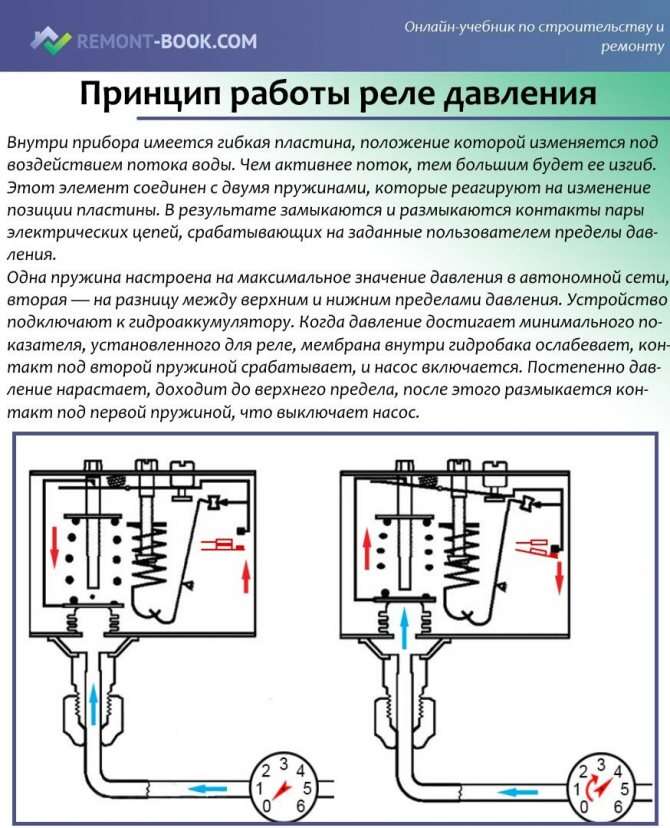

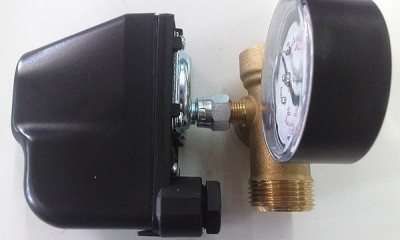

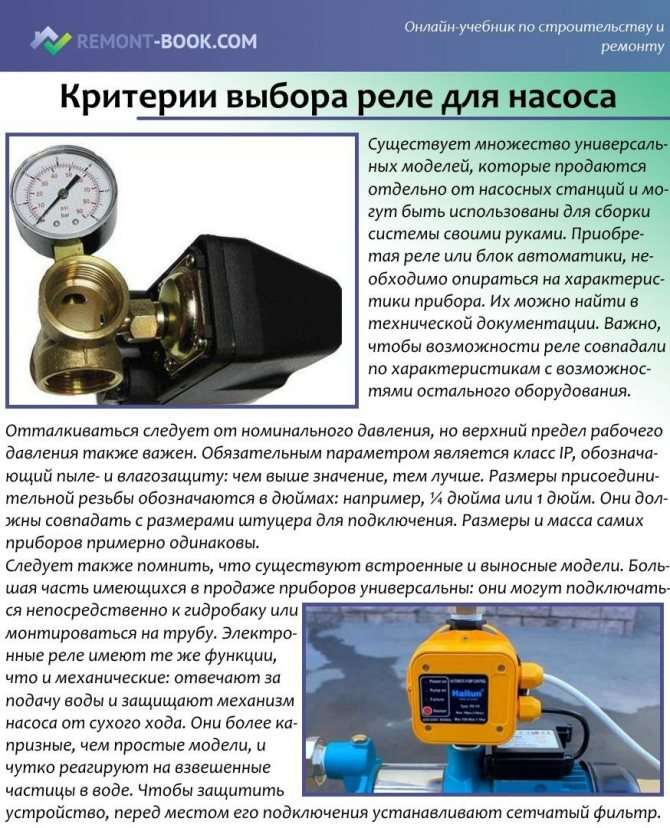

Устройство и механизм работы реле

Идущее с насосной станцией в комплекте реле давления смотрит за объемом воды в гидроаккумуляторе и по необходимости «включает / выключает» гидронасос. Если бак пуст, то автоматика запускает его. А потом при достижении установленного уровня наполненности реле вновь отключает помпу. Так в водопроводе коттеджа автоматом поддерживается подходящий напор, роль человека в этом процессе не требуется.

Состоит типовое реле управления насосной станции из:

• Корпуса;
• 2-ух пружин (любая с регулирующей гайкой);
• Фланца подсоединения к тройнику на водопроводе;
• Мембраны, реагирующей на изменение в системе давления воды;
• Контактной пластинки, коммутирующей цепь питания гидронасоса;
• Клемм электропитания и заземления.

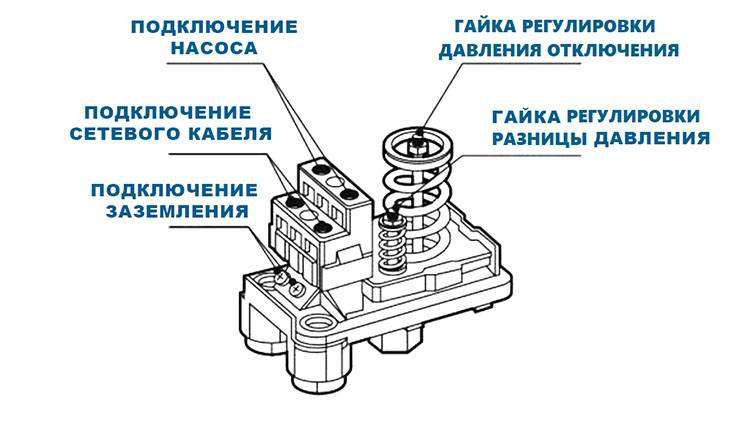

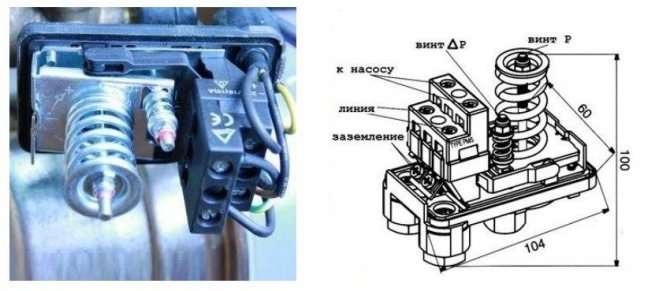

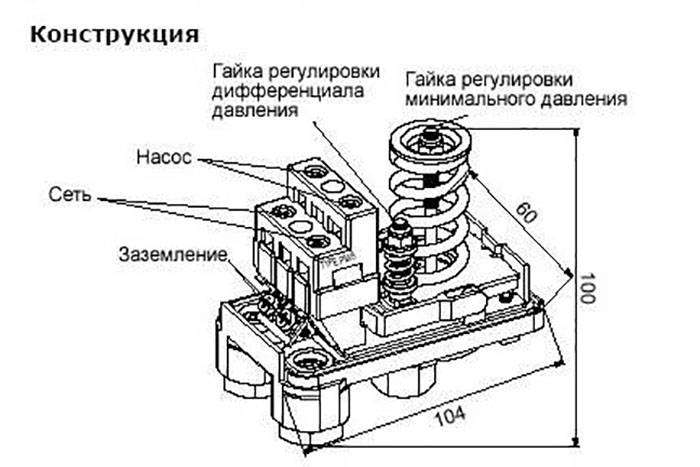

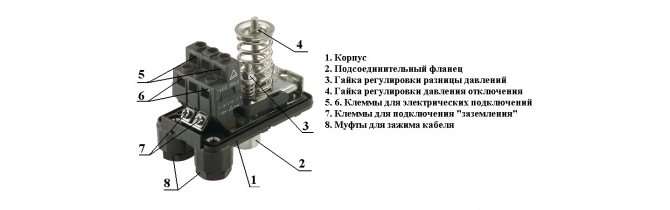

Схема устройства внутренних частей

Пружины реле насосной станции созданы для выставления характеристик включающего и отключающего давления. Большая отвечает за установку нижнего порога срабатывания, а расположенная рядом малая – за верхнюю границу прекращения работы. 1-ая «включает» насос, а 2-ая «выключает» его.

Без таковой автоматики качающее воду оборудование придется повсевременно включать и выключать ручками. Это плюсы и минусы свайного фундамента и других вариантов нужно кропотливо взвешивать, чтоб подобрать среднее основание для коттеджа. С реле, контролирующим водяное давление насосной станции, все еще проще. Оно необходимо по определению.

В начальном состоянии большая пружина по максимуму давит на пластинку, что приводит к смыканию контактов питающего насосное оборудование контура. На электродвигатель насоса начинает поступать питание. При достижении верхнего порога давления пластинка подымается под одновременным нажимом малеханькой пружины и мембраны, после этого происходит размыкание цепи.

А далее расходуется вода. В итоге этого давление понижается, а мембрана сжимается. Пластинка снова смыкает контакты, подающие электропитание на насос. Процесс работы насосной станции начинается по новенькому циклу.

Необходимо ли повторять функцию?

Пересматривать отрегулированные характеристики может потребоваться только в случае конфигурации режима эксплуатации оборудования.

К этому могут вынудить последующие ситуации:

• изменение количества членов семьи;
• передача установки вкупе с домом либо дачей новым жильцам;
• установка гидроаккумулятора другого объема.

Для того, чтоб поддерживать размеренную работу системы в согласовании с опциями, 1 раз в квартал инспектируют количество воздуха в накопительном баке.

Вероятные ошибки при отладки реле давления

При регулировке реле нужно держать в голове, что малая пружина более чувствительна, ежели большая. Гайку на первой нужно крутить медленней и осторожней. И основное, малая пружина устанавливает не само давление воды выключения насоса, а дельту меж порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует обычной наполняемости гидроаккумулятора водой (наполовину). Если дельту выставить около 1 атм., то бак заполнится только на 25–30%. А это очень не достаточно, насос станет работать вхолостую.

Очередной момент – нижний порог не должен превосходить 80% от максимума давления для определенного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостающим, то релейный коммутатор придется поменять на более «мощный».

Проверку давления насосной станции рекомендуется создавать раз в полгода. Нужно будет вполне сливать воду. А позже включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать заморочек. Нужно подкрутить ключом либо отверткой только пару гаек на 2-ух пружинах.

Что нужно иметь ввиду до работы?

Давайте условимся о определениях.

Большая пружина и малая пружина. Пружины естественным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя очевидно различить по размеру, то эта аннотация, может быть, не будет для вас полезна! Имейте это ввиду при предстоящем чтении

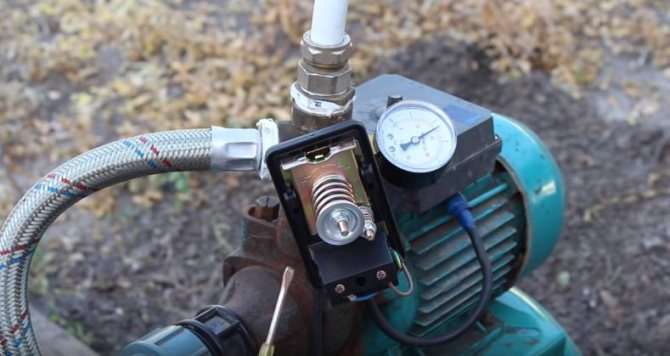

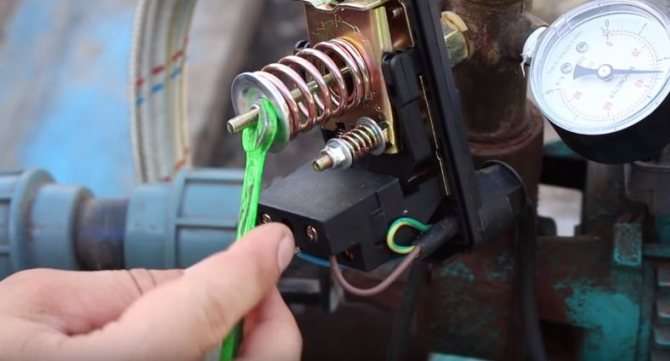

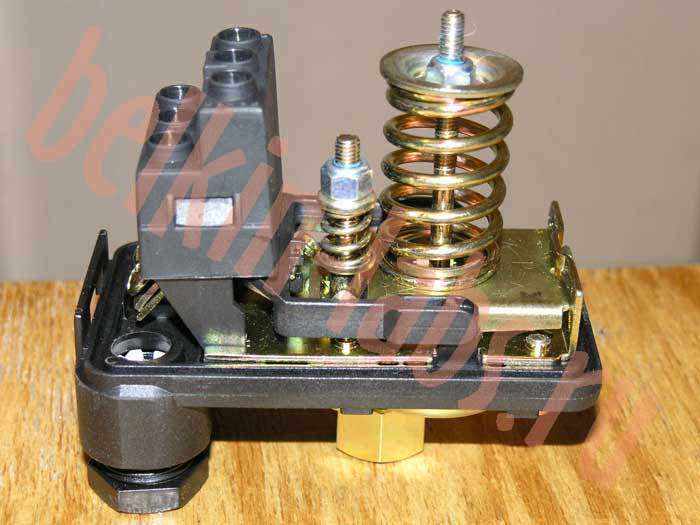

Реле давления со снятой крышкой

Закручивание пружины (большой либо малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой либо малой). Это действие, оборотное закручиванию.

Ваша система должна быть вооружена манометром. Это принципиально. Мы будем им воспользоваться при настройке.

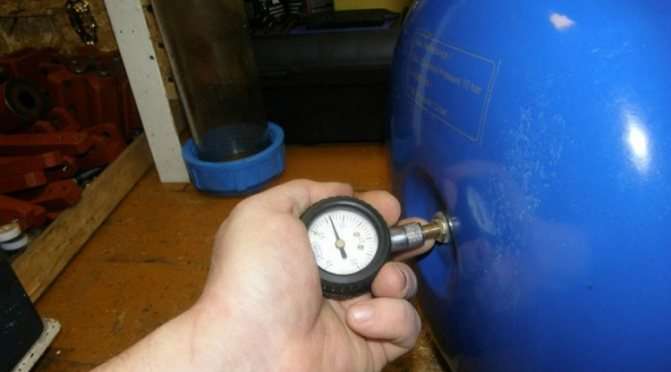

Бак гидроаккумулятор должен быть накачан. Давление в баке (при вполне слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже хотимого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой аннотации мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле нужно настроить и все.

Если насосная станция работала нормально, но в один момент что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккуме. Без этих простых мер в реле не лазим.

Если насосная станция работала нормально, но равномерно стала работать все ужаснее и ужаснее, и в конце концов, закончила врубаться либо выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала врубаться и выключаться неадекватно, то это очевидно давление воздуха в баке виновно. Если давление воды в системе добивается максимума, насос работает еще достаточно длительно и только позже выключается, то это обычный случай засора. Засоры бывают либо в фильтрах (в большинстве случаев), либо в самых узеньких местах. К примеру, на входе в реле давления. Тогда до того как регулировать давление, нужно отыскать и прочистить засор.

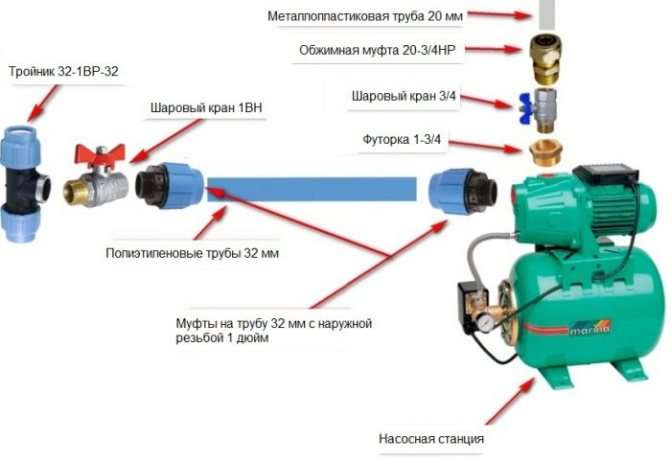

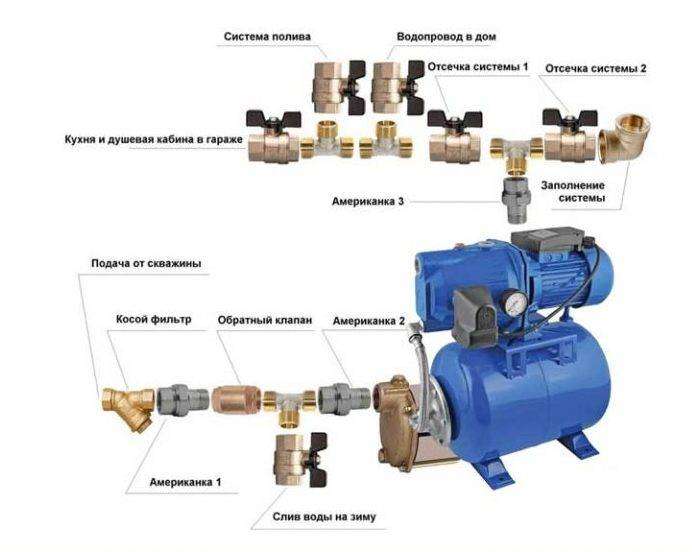

Сборка и подключение

Чтоб 1-ый пуск и предстоящая эксплуатация системы водоснабжения прошли нормально, нужно правильно выполнить установку и подключение насосной станции. Сначала, необходимо выбрать подходящее место для станции. Это быть может подвал пригородного дома, пристройка к дому либо раздельно стоящее сооружение, также кессон. Если вы монтируете станцию в подвале, то помещение необходимо отлично утеплить и звукоизолировать. Пристройку либо отдельную постройку также стоит отлично утеплить. Установка кессона проводят так, чтоб его дно размещалось на 2 м ниже поверхности земли.После чего можно делать подключение к скважине либо колодцу. При всем этом зависимо от глубины гидротехнического сооружения может реализовываться двухтрубная либо однотрубная схема подключения. Мы разглядим более непростой двухтрубный вариант подключения:

1. На эжекторе, которым должна быть укомплектована станция, качающая воду со скважины либо колодца глубиной более 10 м, находим один из трёх патрубков. Он должен находиться на нижней части детали. На него крепим сетку грубой фильтрации.
2. На раструб находящийся в высшей части эжектора, надеваем сгон поперечником 3,2 см.
3. После чего нужно подобрать сгон под поперечник трубопровода. Время от времени для этого нужно использовать несколько деталей с переходниками.
4. На выходное отверстие сгона ставим бронзовую муфту. Она дозволит выполнить переход к водопроводной трубе из целофана. При всем этом все соединения герметизируем с помощью пакли либо специальной пасты.
5. Сейчас от скважины до дома нужно выкопать траншею, дно которой будет находиться ниже точки вымерзания земли. В траншею укладываем трубопровод.

Совет: длину трубопровода стоит брать с припасом, так как точно учитывать все повороты и извивы не получится, не считая того нужно учесть толщину фундамента дома.

1. На выпуске обсадной колонны из скважины монтируем оголовок. Заместо него можно использовать колено с плавным извивом.
2. Для присоединения эжектора к трубам водоснабжения пригодится муфта.
3. 2-ой конец трубы перед опусканием в скважину пропускаем через колено под углом в 90 градусов.
4. После чего с помощью монтажной пены герметизируем место. Трубу стыкуем с угловым переходником и внешней частью водопровода.
5. Оголовок фиксируем на выпуске колонны с помощью армированной липкой ленты.

Как обойти ошибок

До того как увеличивать давление на реле, необходимо изучить аннотацию к насосной станции – способна ли она поддерживать такие характеристики. Если нет, насос будет работать не прекращаясь. Реле не отключит систему, потому что необходимое давление еще не достигнуто. Такая ситуация может окончиться перегоранием оборудования.

Нельзя закручивать гайки до максимума. Это приводит к полному отказу реле – оно не станет срабатывать и автоматом отключать станцию.

По правилам сенсор не устанавливается на наибольшие характеристики. Если необходимо повысить верхний уровень, лучше приобрести реле с более высочайшими наивысшими значениями. Это прирастит срок службы не только лишь сенсора, да и насосной станции.
