Как выбрать ИБП для газового и твердотопливного котла

Нынешние газовые котлы отопления – это «умные» устройства, непростая электроника которых позволяет с высочайшим КПД поддерживать в доме комфортабельную температуру. Наличие панели управления и циркуляционных насосов делает подобные системы очень зависимыми от высококачественного и бесперебойного электропитания.

Источник бесперебойного питания для системы отопления личного дома должен удовлетворять ряду неотклонимых требований, которые разрешат вашему котлу и циркуляционным насосам работать корректно, накрепко и без ошибок:

1. Наличие незапятнанного синусоидального выходного сигнала, который критично нужен для насосов. Это значит, что обыденные UPS для компов (APC Back-UPS, IPPON Back Office и т.п.) с меандром/аппроксимированной синусоидой на выходе не подходят.
2. Наличие сквозной нейтрали для корректной работы сенсора пламени фазозависимых котлов. В связи с этим многие европейские марки не подходят.
3. Наличие массивного зарядного устройства (от 5А), которое позволяет подключать наружные батареи, нужные для обеспечения долговременной автономной работы в случае отключения электричества.
4. Припас по мощи у устройства более 40% по отношению к сумме электронных мощностей автоматики отопления и циркуляционных насосов.

На нашем рынке представлено три типа решений для котла отопления:

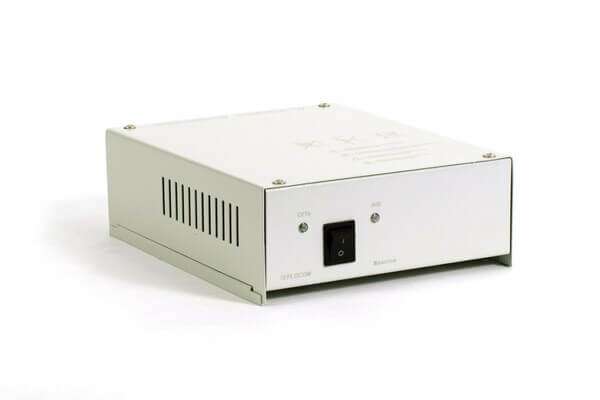

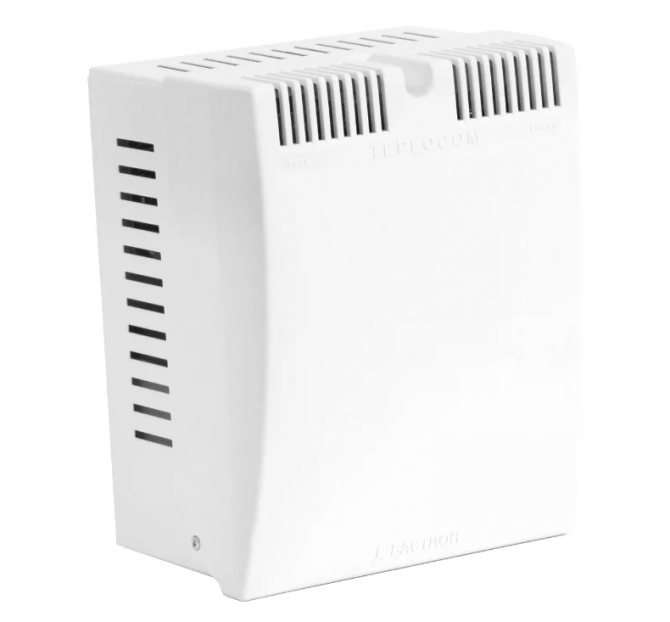

1. Источники типа off-line без стабилизатора напряжения. Самые пользующиеся популярностью: Teplocom, Сибконтакт, МАП Энергия.
2. Бесперебойник типа line-interactive с примитивной релейной стабилизацией. Пользующиеся популярностью марки Sven, Энергия ПН, Ruself, Volter.

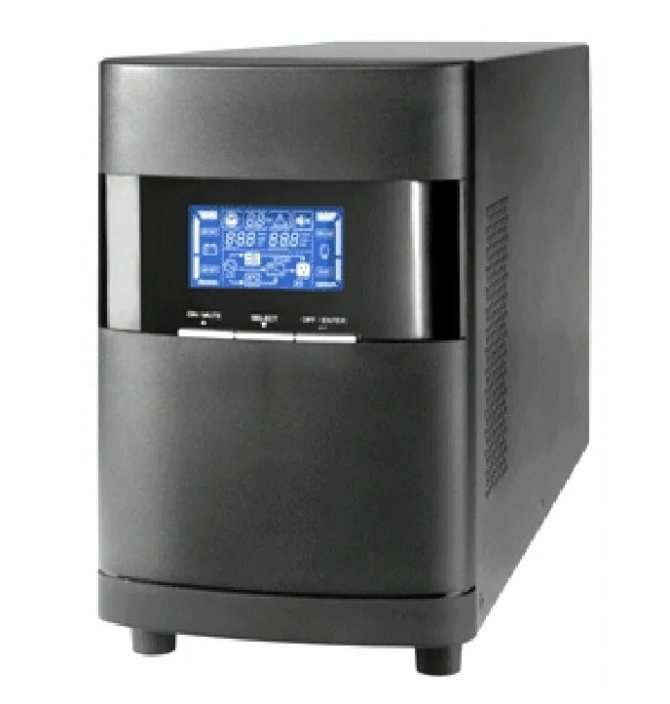

3. ИБП типа on-line с высокоточной стабилизацией двойного преобразования. Марки: Lanches, Stark, East, Salt, Eltena (Inelt), Helior (UPD: ушел с рынка РФ).

Как правильно выбрать тип ИБП для котла отопления?

• Если у вас: во-1-х, обычной стенной котел без сложной автоматики; во-2-х, напряжение в поселке размеренное (резко не скачет, нет “морганий” и проседаний); в-3-х, требуется время автономной работы до 8 часов, то в целях экономии бюджета можно направить внимание на 1-ый либо 2-ой тип ИБП. [Принципиально! В случае больших скачков напряжения выходные помехи и преломления в работе встроенного релейного стабилизатора могут привести к ошибке и даже разрушить чувствительную электронику вашего котла.] Обратим внимание, что для первого типа off-line непременно требуется приобрести отдельный электрический/инверторный стабилизатор напряжения. Примеры готовых решений:

• Во всех других варианта мы советуем использовать источники бесперебойного питания on-line типа. ( См. подробную статью про высшую степень защиты этим типом), которые избавляют хозяев котлов от всех вероятных заморочек с электропитанием.

Бесперебойники этого класса обеспечивают:

1. Молниеносную стабилизацию напряжения с точностью 1% (у line-interactive точность в 10 раз ниже, переключения обмоток с помощью реле могут вызвать ошибку в автоматике)
2. Защиту от сетевых помех (ЭМП) и всплесков напряжения
3. Бесперебойное питание с переключением на работу от аккумов за 0 сек. (line-interactive переключается за 20мс с помехами в форме выходного сигнала)
4. Безупречный «синус» на выходе с искажениями (КНИ) наименее 3%
5. Наличие сквозной нейтрали для корректной работы фазозависимых котлов
6. Выходную мощность 800Вт (1000ВA) и выше

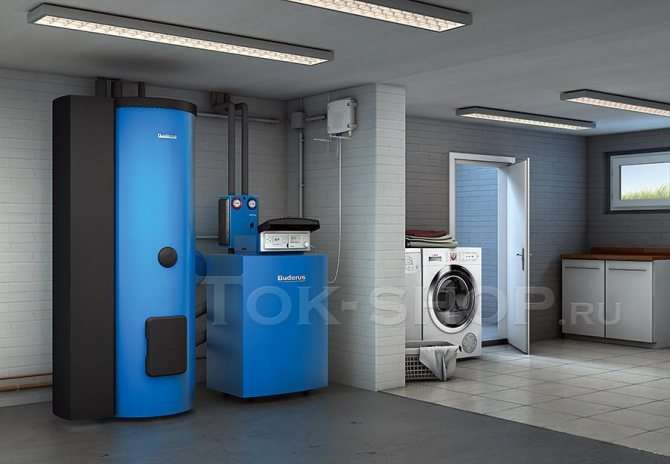

Котел Buderus со сложной автоматикой управления

Незапятнанный синус и его воздействие на котел

Сначала при выборе ИБП для котла обращайте внимание на форму выходного напряжения.

Существует 2 типа выходного напряжения:

• незапятнанный синус

• квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с незапятнанным синусом. Почему это принципиально?

Котлы и его оборудование не обожают как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может найти данное напряжение как ошибку, и будет уходить в трагедию.

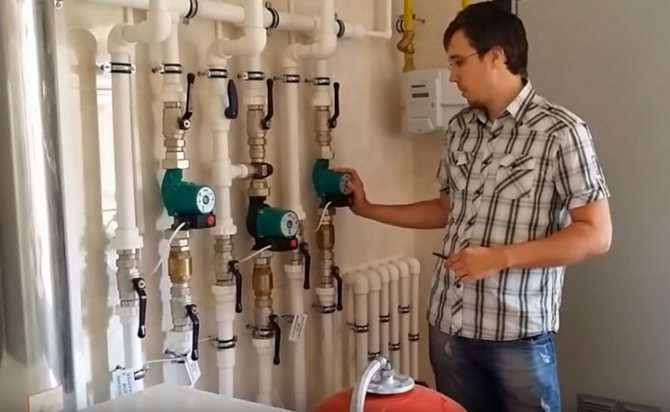

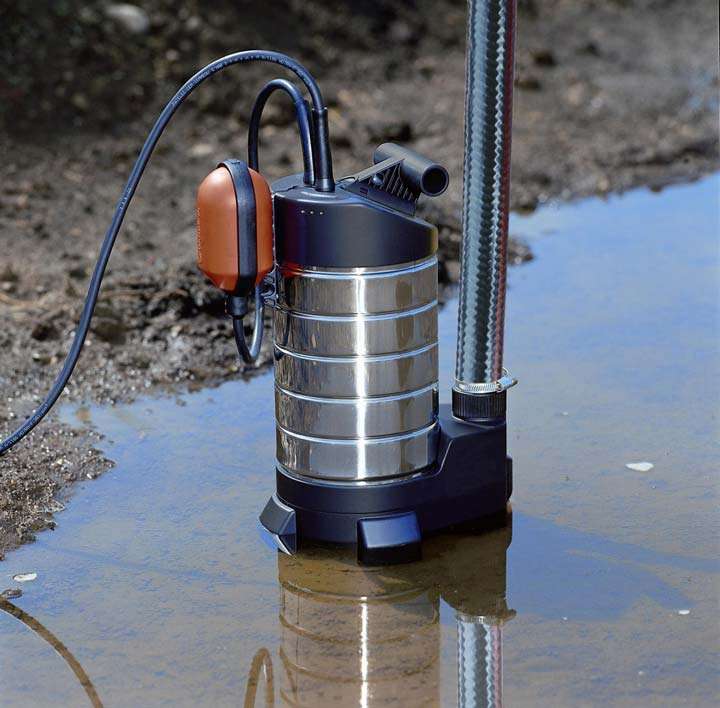

Электронике естественно неверный синус не страшен. А вот насосы отопительного оборудования, типа RS либо UPS начинают гудеть.

Движок в насосах асинхронный и этот псевдосинус дает много гармоник, которые существенно снижают КПД и вызывают нагрев и гудение.

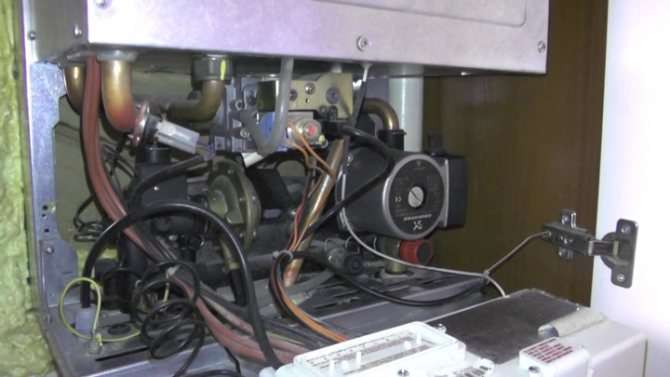

Не считая того, в самом котле имеется собственный интегрированный циркуляционный насос, а время от времени и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать огромные пусковые токи (двух-трехкратные). Не считая самого котла, есть же к тому же другое оборудование которое необходимо запитать, к примеру погружной насос.

I. ИБП с одним наружным аккумом (12В)

Модели с подключением одной наружной батареи мы советуем использовать с маленькими котлами отопления с критической нагрузкой до 300-400Вт для малого либо среднего времени автономной работы. На рынке представлены 2 важные модели:

1 место. Eltena (Inelt) Monolith E 1000LT-12v ~21 450р.

Eltena с током заряда 12А и один АКБ на 100Ач

Новенькая модель в линейке Monolith от компании Инелт. Продукт китайского завода Kehua Tech (www.kehua.com), приспособленный под русский рынок.

Плюсы ИБП:

• Неплохой спектр входных напряжений 110-300В без перехода на АКБ.
• Зарядный ток 12А, который животрепещущ при подключении АКБ емкостью до 250Ач.

К недочетам можно отнести:

• Высочайшая стоимость за устройство
• Новенькая модель на 12В для изготовителя

2 место. Helior Sigma 1 KSL-12V (больше не представлен в РФ)

Этот бесперебойник, приспособленный нашими инженерами под русские условия, производства компании Helior (www.heliortec.com) размеренно занимает 1-ые строки в отчетах продаж уже не 1-ый год. Предпосылки известности кроме доступной цены:

• Самый малый уровень шума вентиляторов посреди аналогов (скорость вращения находится в зависимости от нагрузки)
• Есть особый режим работы от генератора (расширяется допустимый спектр входящей частоты)
• Малогабаритные размеры и возможность эксплуатации в 2-ух положениях
• Достаточно высочайшая надежность при работе с системами отопления

К слабеньким сторонам можно отнести:

• Относительно узенький спектр допустимых значений входящего напряжения, которые источник может «вытянуть» без перехода на АКБ.
• Средний ток заряда, который позволяет подключать батареи емкостью от 30 до 150Ач.

Необходимость приобретения

Нынешние газовые котлы нуждаются в неизменном подключении к источнику питания. От сети работает управляющий блок, циркуляционный насос, система розжига и принудительная вентиляция.

Продвинутые юзеры устанавливают особые модули, при помощи которых управляют системой на расстоянии.

При выключении электричества устройство продолжает работать. Большая часть моделей способные не только лишь обеспечить котел питанием, да и сделать его работу при скачках напряжения.

Достоинства бесперебойного источника питания:

• применимая цена;
• обычной установка, не требующий особых познаний;
• хорошая работа при перепадах напряжения;
• автоматический контроль всех характеристик;
• срок службы до 7 лет;
• бесшумная работа.

II. Наилучшие ИБП на 24В под два наружных аккума

Модели с подключением 2-ух наружных аккумов показали себя более стабильно на продолжительном времени автономной работы в критериях больших нагрузок. Последовательное подключение на 24В позволяет вдвое понизить ток нагрузки как на батареи, так и на инвертор источника, что положительно отражается на надёжности в критериях завышенной нагрузки и наличия пусковых токов.

1 место. Stark Country 1000 online 16A (24В) ~22 800р.

Stark и 2 АКБ по 200Ач

Первую строку в нашем рейтинге наилучших ИБП занимает Старк Кантри Онлайн на 24В, который делается на крупнейшем тайваньском предприятии Voltronic Power (www.voltronicpower.com.tw). Заметим, что ещё в 2021 в Россию поставлялись модели лишь на 36В. В 2018 году вышло обновление модели, которая сейчас рассчитана на подключение 2-ух наружных аккумов.

Мы выделяем последующие достоинства:

• Малое количество сервисных случаев
• Высочайший и настраиваемый ток заряда до 16 ампер для подключения АКБ огромных емкостей
• Симпатичный дизайн фронтальной панели
• Широкий спектр входных напряжений от 110 до 300В.

Недочеты:

• Ограниченная информативность монитора
• Средний уровень шума
• Высочайшая стоимость

Бесперебойник Stark Country 1000 online 16A рекомендуется использовать для домов с отапливаемой площадью 200-400кв.м. с потребностью в среднем и продолжительном времени автономной работы (8-16часов). Так, к примеру, в комплекте с 2-мя аккумами по 200Ач способен автономно питать газовый котел с насосами в особняке площадью 350м в течение ~13ч. Доступны к продаже однофазовые модели мощью 2кВа, 3кВа, 6кВа и 10кВа – для бесперебойного питания доп нагрузки либо всего дома.

2 место. Lanches L900Pro-H 1kVA (24V) ~18 600р.

ИБП с 2 АКБ на 100Ач на долгосрочную автономную работу

Вторую ступень пьедестала наилучших занимает бесперебойник Ланчес, производства 1-го из больших концернов EAST Group Limited (www1.eastups.com). Долголетняя практика нашей работы подтверждает высочайшее качество и надежность UPS этого изготовителя. Добавим, что широкий модельный ряд, высочайшая отказоустойчивость и выход источников прогрессивного 4-ого поколения стал для нас определяющим в выборе изготовителя, на базе которого мы хотим предложить решения по бесперебойному электропитанию для всего дома. Некие наши проекты вы сможете поглядеть в этой статье.

Достоинства:

• умственное управление остыванием ИБП (сниженный уровень шума)
• наилучшее сочетание стоимость/качество на рынке
• настраиваемый в ток заряда (1-6А)
• корректная работа с бытовыми генераторами
• широкий спектр допустимого входного напряжения без перехода на работу от аккумов
• разработка Advanced battery management для очень корректного заряда АКБ
• малогабаритные размеры и нынешний дизайн

Недочеты:

• наибольшая емкость наружных АКБ ограничена совокупной ёмкостью 240Ач.

Также отметим, что в наборе имеются ИБП со встроенными аккумами на автономную работу 20-30 минут, что делает этот источник хорошим выбором в том случае, если у вас уже установлен генератор с автоматическим пуском. Пример схожей системы в нашем видео-ролике.

3 место. Salt UDC9101H ~20 500р.

Salt и 2 аккума Delta по 100Ач

Третье место занимает продукт под маркой Salt завода Kstar, который обширно вышел на наш рынок в 2021 году и с того времени замечательно себя зарекомендовал как надежное и наилучшее по соотношению стоимость/качество решение.

Достоинства:

• малый уровень шума на нагрузках до 200-300Вт
• настраиваемый в широком спектре ток заряда (1-12А)
• отображение оставшегося времени работы в автономной режиме
• работа в широком спектре входного напряжения без перехода на батареи
• разработка ABM (“смышленый” заряд) продлевает жизнь батарей

Недочеты:

• необходимость стартовой опции ИБП для корректной работы

Если стоит задачка бесперебойного питания газового котла и насосов мощью 150-400Вт на время до 8-10 часов, то выбор этого ИБП будет одним из самых успешных.

4 место. Helior Sigma 1KSL 24V (больше нет в РФ)

Модель на 24В наследует все положительные и слабенькие стороны модели на 12В, но позволяет подключить увеличенный в 2 раза батарейный банк. В конечном итоге, Helior Sigma 1KSL – сбалансированный вариант для бесперебойного питания котла и насосов среднего коттеджа (200-350м.кв.) с низкой либо средней автономией (до 6-8 часов). В линейке изготовителя имеется модель со встроенными аккумами Helior Sigma 1 KL для автономии до 30минут – советуем при наличии генератора с автоматическим пуском.

5 место. Tieber (Zenon) T1000 24V 12A (снят с производства)

На 4 месте расположились два стопроцентно схожих источника с различным дизайном фронтальной панели производства интернационального концерна K-Star (www.kstarpower.com). ИБП несут службу в домах тыщ наших клиентов по всей Рф. К положительным сторонам можно отнести:

• Применимая стоимость
• Высочайший зарядный ток, который позволяет подключать аккумуляторные батареи большой ёмкости для увеличенного времени запасного питания
• Широкий спектр допустимых напряжений по входу – от 110В до 290В.
• Не плохая надёжность при правильных критериях эксплуатации
• Огромное количество характеристик для отображения на экране

Недочеты:

• Подключать можно АКБ начиная с 55 Ампер (большой ток заряда)
• Средний уровень шума

На Zenon и Tieber следует направить внимание в случае необходимости обеспечить долгое время автономной работы (более 10 часов) при низком качестве электросети. В конце 2021 года источник получил обновление и на данный момент доступен к заказу. В случае, если мощность котла и всех циркуляционных насосов превосходит 600Вт следует направить внимание на комплекты мощью 2000Вт (1600Вт) либо даже 3000Вт (2700Вт).

«Бесперебойник» и авто аккумулятор

Использовать свинцово-кислотные батареи от легкового авто в паре с ИБП очень не нужно. Но многие домовладельцы все равно это делают, главный аргумент – более малая стоимость источника питания. Почему нельзя эксплуатировать бесперебойный блок с авто аккумом:

1. Батареи для машин являются стартерными, их задачка – выдать большой пусковой ток, позже опять зарядиться до предела. Для ИБП необходимы тяговые батареи, изготовленные по технологии GEL либо AGM.
2. Авто батарея опасается глубочайшего разряда, случится 2–3 таких цикла и ее емкость существенно уменьшится.
3. В процессе зарядки кислотный аккумулятор выделяет в помещение вредные газы и водород. В определенных критериях он может подорваться – это общеизвестный факт.
4. Из свинцово-кислотного аккума будет стремительно выкипать электролит, придется повсевременно смотреть за уровнем и доливать дистиллированную воду, инспектировать плотность и т.д..
5. Срок службы специализированных гелевых батарей составляет 6–10 лет, авто не «проживет» и половины обозначенного срока.

Отсюда вывод: не эксплуатируйте ИБП для газового котла с аккумом от авто, разве что в последнем случае, как временный источник питания. Лучше приобрести спец тяговые батареи и не волноваться.

Топ бесперебойников на 36 вольт по 3 АКБ

Набор с 3 аккумами по 100Ач для долгого времени автономной работы

Бесперебойники на 36В 1-ые появились на нашем рынке. 3 наружных аккума позволяют обеспечить очень вероятное время автономной работы и понизить ток нагрузки на батареи и инвертор, что положительно сказывается на надёжности, в том числе на нагрузках, близких к наибольшей.

1 место. Lanches (East) L900Pro-H 1kVA ~18 600р.

1-ое место в рейтинге занимает продукт большого китайского концерна East (www.eastups.com). Сильные стороны:

• Информативный экран
• Высочайшая устойчивость к дилеммам на нагрузке
• Демократичная стоимость

Недочеты:

• Нестабильное наличие на складе изготовителя в Рф
• Маленький ток заряда – 6А.

Эта модель ИБП лучшая для надёжного и долгого времени запасного питания. Отметим, что однофазовые модели завышенной мощи (3, 6 и 10кВа) отлично себя зарекомендовали для запасного питания мед и бытового оборудования.

2 место. Inelt (Eltena) Monolith K1000 LT (снят с производства)

Некогда самый очень пользующийся популярностью источник под подключение наружных аккумов китайского завода Kehua Tech (www.kehua.com), приспособленный русскими инженерами из компании Инелт под русский рынок. Плюсы:

• Высочайшая надежность
• Средний спектр входных напряжений 120-295В

Минусы

• Устаревший дизайн
• Маленький ток заряда 5А
• Неинформативный экран

В рейтинге этот ИБП представлен как дань высочайшему уровню надежности. Отсутствие своевременной модернизации, маленький ток заряда и политика больших цен импортера привела к утраты некогда очень приметной толики рынка этим гаджетом. В 2021 в линейке продукции появилась модель INELT Monolith E LT 1000 на 24В с током заряда 6А, опыт продаж и эксплуатации покажет в дальнейшем качество этого продукта.

Перед покупкой и монтажом ИБП для котла, ознакомьтесь с управлением:

manual-ups-tok-shop.ru

P.S. В нашем топе наилучших бесперебойников для котлов отопления мы представили марки известные широкому кругу экспертов рынка. Почти все из того, что представлено на рынке и не представлено в этой статье является продукцией с этих же заводов под другими наименованиями. Возлагаем надежды, этот рейтинг поможет для вас с выбором рационального варианта, но к вашим услугам и инженеры нашей компании, которые посодействуют подобрать и установить наилучший источник бесперебойного питания для газовых котлов.

Полезные ссылки:

• Готовые комплекты ИБП для газового котла с наружным аккумом
• Управление по подключению и эксплуатации ИБП для системы отопления (*.pdf 0.8mb)
• ИБП Helior Sigma 1KSL: вы спрашивали – мы отвечаем

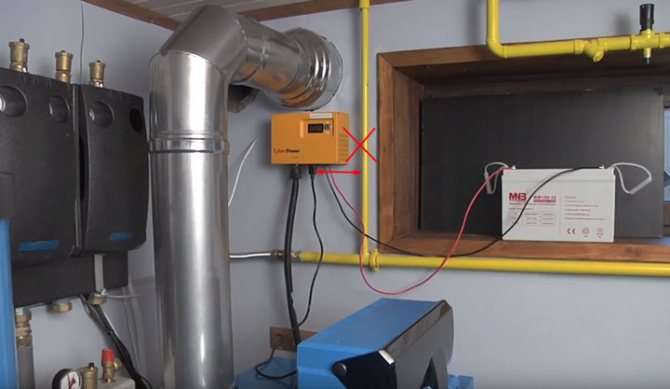

Место установки

Располагать ИБП лучше около имеющихся розеток. Если он не габаритный, то совсем не непременно его вешать на стенку, достаточно размесить на наиблежайшей полке. Основное не закрывать отверстия вентиляции. При всем этом не забывайте о соблюдении правил ПУЭ. Малые расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть более 0,5м.

По поводу размещения аккумов. Престижные AGM модели страшатся завышенных температур более 30 градусов. А около котла температура очевидно не будет комнатной.

Потому располагайте АКБ как можно далее от труб отопления и жаркого котельного оборудования.
