Особенности люков ведущих в подвал, нюансы изготовление своими руками и монтажа под плитку

Фактически во всех личных домах имеется свой подвал либо погреб. Если вход в него находится в полу, то будет нужно сделать напольный лючок в подвал. Как сделать таковой лючок, почти во всем находится в зависимости от особенностей строения подъема и его места расположения. Создание лючка в подвал своими руками предполагает изготовка чертежей, выбор и приобретение материалов, из которых будет сотворена конструкция. Лючок в подвал, сначала, должен быть стопроцентно неопасен и комфортен для использования.

Конструкции люков и что учесть при их изготовлении

Чтоб работы по обустройству лючка прошли удачно, и итог не разладил интерьер дома, продумывают все детали. Ляда должен гармонически вписываться в место комнаты. Лючок включает:

• короб;
• дверь;
• навесы;
• ручку;
• замок.

Короб располагают на межэтажном перекрытии в полу. Древесный лючок делают из доски шириной 15 см и шириной 5 см. Железный короб сооружают из уголка 5*6 см.

Дверь в древесной конструкции делают из доски шириной 2-3 см. Если на лючок планируется наступать, и он размещается в проходном месте, толщину наращивают до 4-5 см. Железный ляд делают из железного листа шириной 3 мм. Лючок по периметру усиливают уголками шириной 4 см.

Навесы выбирают из крепкого материала, чтоб они выдерживали вес лючка. Ручки делают как выступающие, так и потайные, зависимо от конструкции и предпочтений владельца. Подходят выступающие ручки от окон и входных дверей. В качестве потайных используют кольца. Замок делают из шпингалетов либо врезных моделей.

Требования к люкам для погреба

Подвал используют в качестве подсобного помещения. В нем можно хранить не только лишь овощи, фрукты и консервацию, да и сезонные дворовые вещи: шланг, бассейн, стулья. Хранилище, обустроенное в доме, позволяет полу на нижнем этаже оставаться теплым. При проектировании берут во внимание последующие требования:

• место расположения должно находиться на свободном участке;
• размеры лючка выбирают с учетом разметов погреба, минимум 75*75 см;
• дверь пичкают обычный ручкой и замком, чтоб при открывании не появлялось заморочек;
• если лючок весит более 10 кг, обустраивают электрический привод;
• соединения делают герметичными, чтоб прохладный воздух из подпола не попадал в комнаты;
• короб пичкают надежными опорами;
• лючок под ламинат делают из досок;
• чтоб дверь не запиралась, пока владелец спускается в погреб, ее пичкают газовым амортизатором.

Место под лючок выбирают непроходное, чтоб при открытии дверь не задевала мебельТипы люков для погребов, подвалов Нынешние изготовители предлагают богатый выбор моделей люков по типу и размеру. Различают конструкции:

• распашные – состоят из одной либо 2-ух створок, каждую укрепляют на 2-4 петли, на одной стороне устанавливают ручку, на другой – защелку;

  Распашной лючок устанавливают в погреб огромного размера с комфортной широкой лестницей

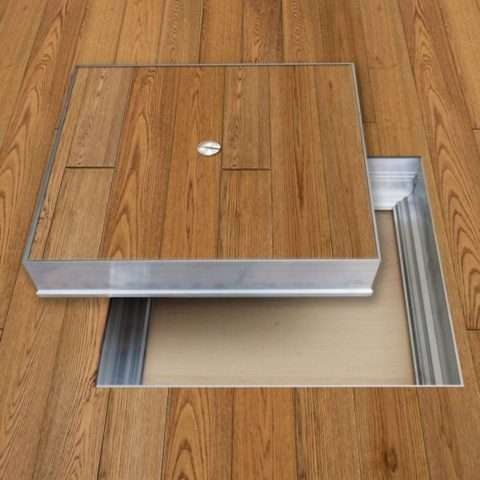

• съемные – дверка является обособленным элементом с ручкой, ее устанавливают на просвет в коробе;

  Если подразумевается сокрытая конструкция, заместо дверной ручки укрепляют кольцо

• раздвижные – дверь по направляющим в коробе открывает проход в подпол;

  Короб для сдвижного лючка делают из усиленного железного уголка

• бетонный – для таковой конструкции сооружают каркас из железного профиля, изготавливают для уличных либо гаражных погребов;

  Для обустройства двери из бетона каркас усиливают арматурой, после этого раму заполняют цементным веществом

Внимание! Чтоб конструкция под тяжестью двери не упала в подпол, короб изготавливают из железного профиля. В качестве креплений используют мощные железные петли.

Виды петель и ручек для погребов

Петли для крышки погреба, сделанного своими руками, подбирают исходя из веса двери конструкции. Чем тяжелее вход, тем надежнее должны быть крепежи. Для укрытых моделей подбирают потайные петли. Крепежи делят на группы:

• затратные, похожи на дверные петли, но имеют недочет – видимые щели;
• сокрытые, устанавливают изнутри лючка, такие крепежи открывают конструкцию на 900;

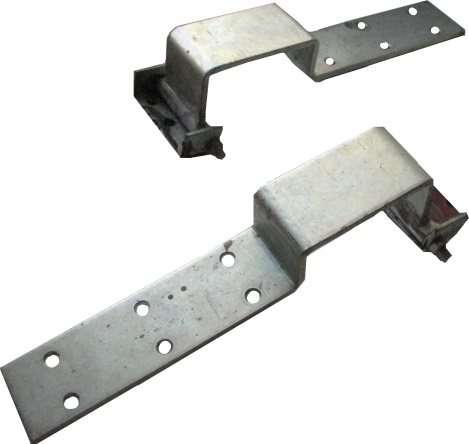

• петли-кронштейны укрепляют на потайные ляды, модель похожа на вопросительный символ;

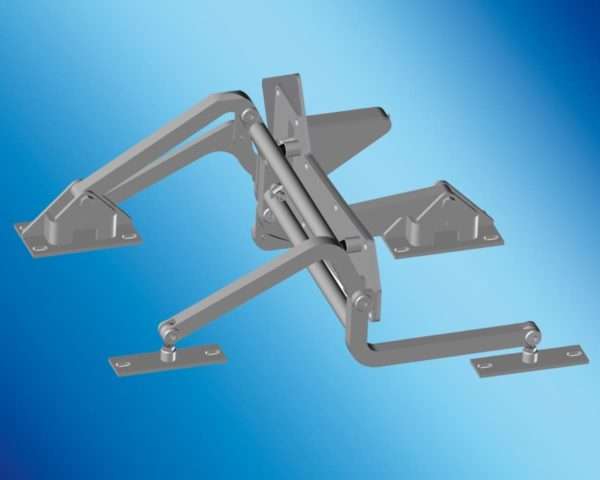

• пантограф припоминает петлю-ножницы, дверь поначалу движется вверх, а потом откидывается.

Требования к ручке для лючка предъявляют не такие, как для входных дверей. Ручка для ляды быть может неказистой. Ее предназначение – быть неприметной, не выступать высоко, чтоб об нее не травмировались обитатели дома. Почаще устанавливают потайные модели для лючка погреба либо кольца и петли.

Если в доме проживают мелкие малыши, устанавливают съемную ручку

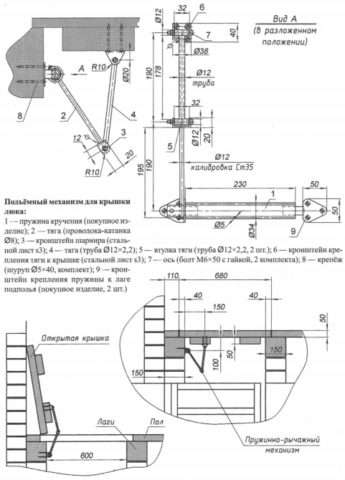

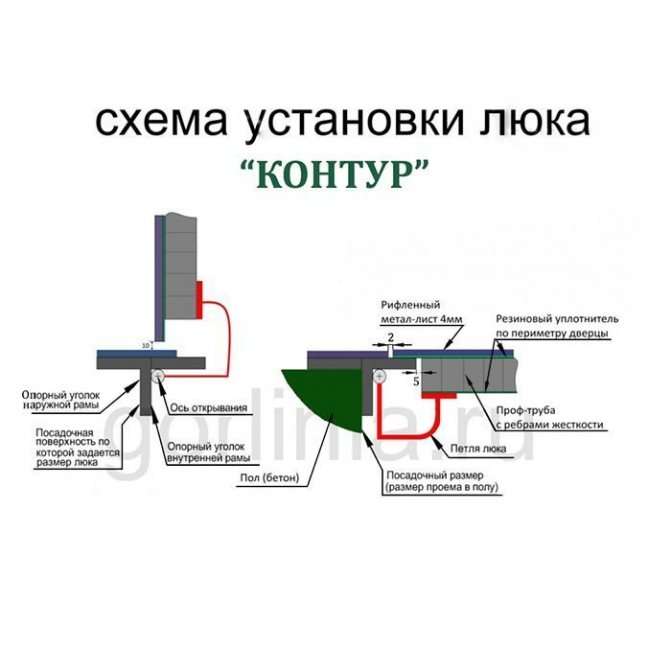

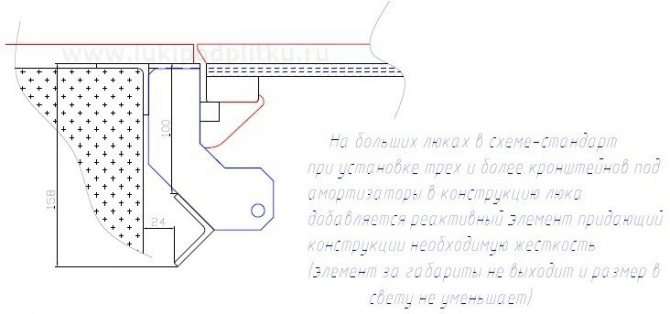

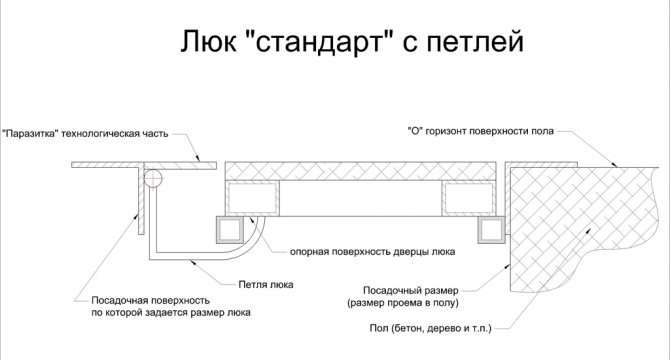

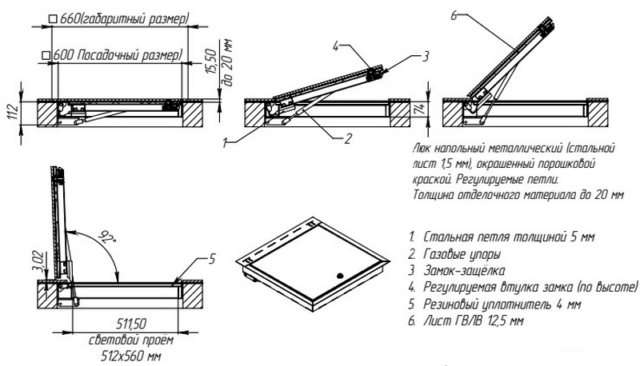

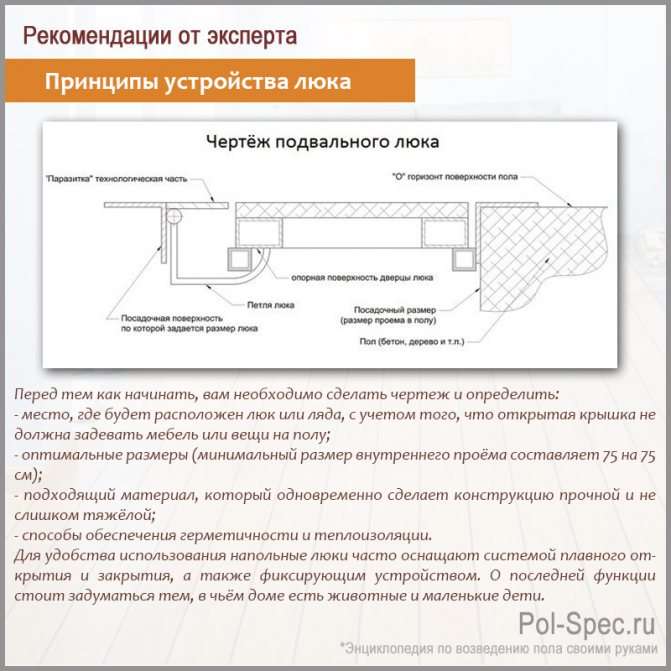

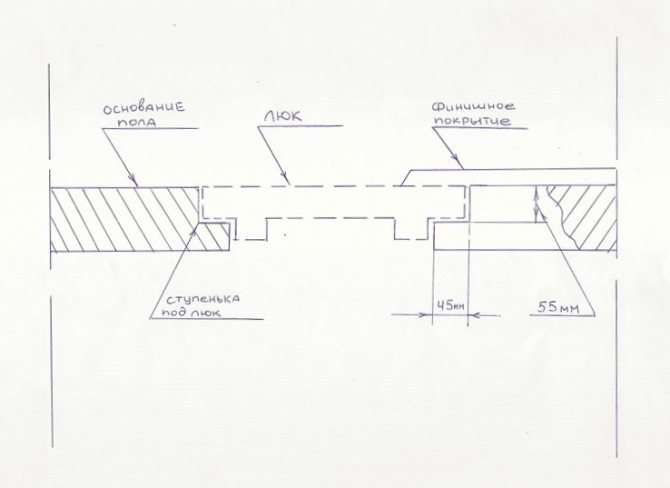

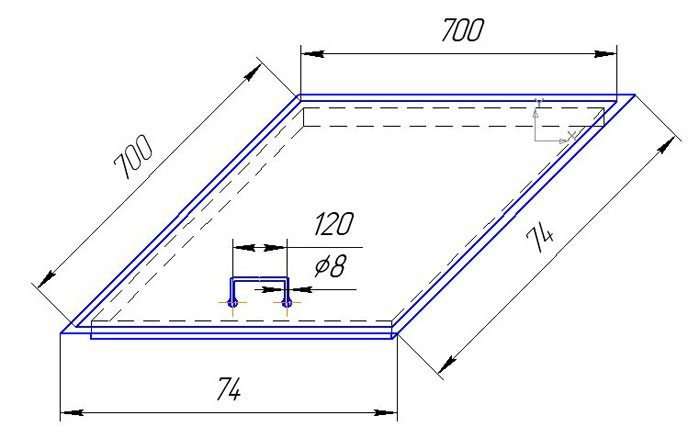

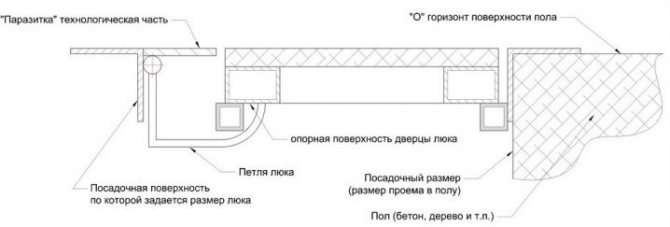

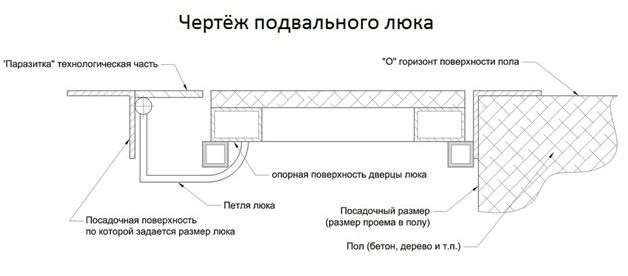

Чертежи с размерами люков для погреба

Любые строй работы создают по наброскам и размерам. При проектировании берут во внимание:

• напольный горизонт;
• посадочный размер;
• периметр рамы;
• крепление петель добавляют к ширине проема, чтоб лючок сумел открыться;
• высота включает толщину материала и утеплительный слой;
• удачный просвет;
• крепление газовых амортизаторов;
• угол и зазоры, нужные для отворения двери.

Размеры ляда определяют исходя из площади погреба. Чертежи крышки для погреба своими руками представлены на фото ниже:

Перед нанесением чертежа определяют место под облагораживание лючка

Открытая крышка не должна задевать предметы интерьера. Малые размеры для лючка составляют 75*75 см. От выбора материала зависит метод обустройства короба. Есть облегченные конструкции и усиленные. При обустройстве плотности и термоизоляции берут во внимание доп размеры и наносят на чертеж.

Набросок должен отражать метод открывания лючка

Чтоб во время спуска и подъема крышка не падала и не ударяла владельца по голове, монтируют систему плавного закрытия и фиксатор. Замок либо съемную ручку устанавливают в домах с детками и животными.

Электрический привод способен перевоплотить погреб в надежное труднодоступное хранилище и наглухо закрывать двери по мере надобности

На чертеж наносят метод крепления короба в межпотолочное перекрытие. По мере надобности его крепят металлическими уголками 5*6 см, которые монтируют в стропильную систему пола.

Если дверь делают из железного листа, короб изготавливают из железного профиля, усиленного уголками

Самостоятельное изготовка подвального лючка

Сначала давайте тщательно разглядим, каким требованиям должен соответствовать неопасный подвальный лючок в том случае, если вы решите сделать его своими руками, за ранее начертив подробный чертёж конструкции:

• лючок в полу дома должен обеспечивать неплохую изоляцию помещения, чтобы обойти вероятного появления плесени либо разных грибков;
• крышка напольного лючка должна надёжно закрывать входное отверстие в подвальное помещение дома ;

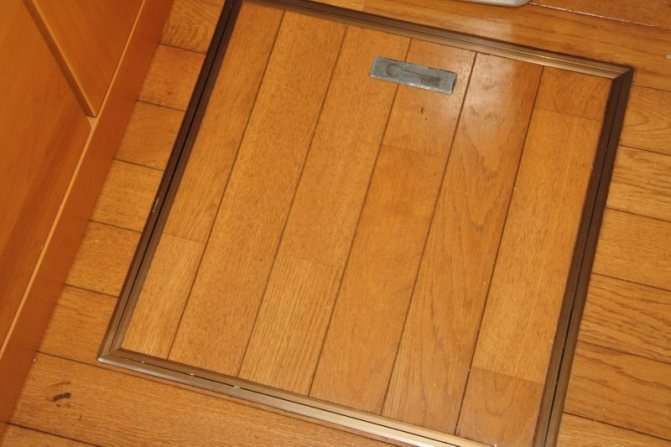

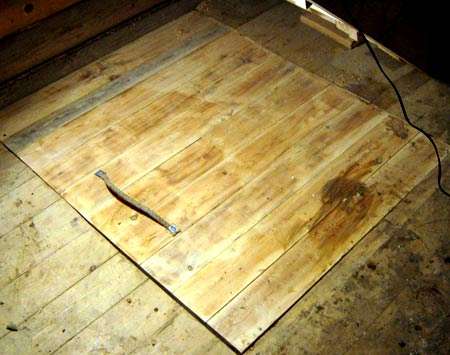

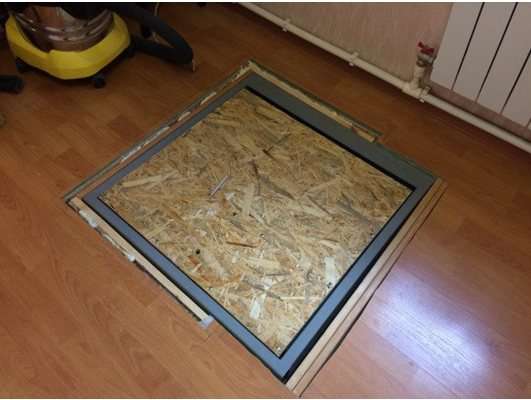

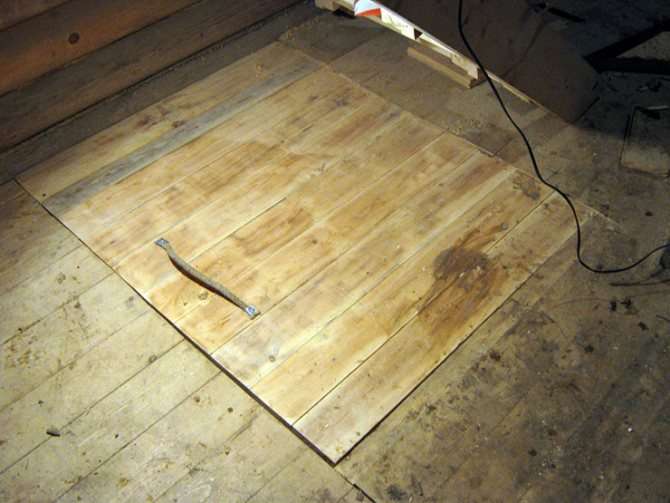

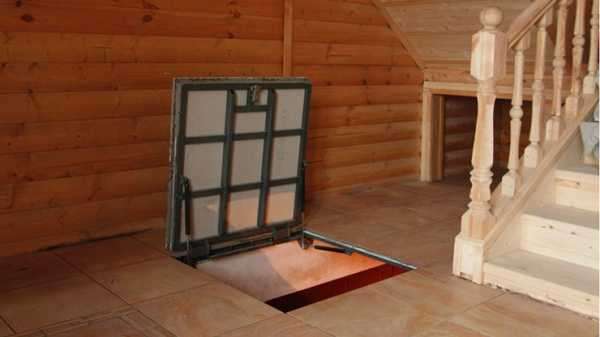

Обычной древесный лючок для подвала

лючок в полу должен иметь эстетически позитивный внешний облик; лючок должен гармонически вписываться в общий дизайн помещения; желательно оснастить конструкцию легким механизмом для открытия крышки без приложения каких-то доп усилий; при суммарной массе, превосходящей 10 кг, будет комфортнее, если крышка лючка станет раскрываться не вручную, а с помощью специального электроприводного механизма; крышка должна размещаться вровень с уровнем пола, чтоб его можно было просто закрыть ковром либо другим напольным покрытием; лючок должен отвечать общим принципам надёжности и безопасности, так как, вероятнее всего, в течение денька на него будут не один раз наступать.

Перед тем как приступить к монтажу напольного лючка, который вы решили сконструировать сами, нужно заблаговременно приготовить все нужные инструменты и материалы:

Уникальный декор подвального лючка в древесном доме

• уголки, изготовленные из металла;
• листовой железный материал с примерной шириной 4-6 мм;
• резину;
• сварочный аппарат и все сопутствующие элементы для его неопасной эксплуатации;
• электроды;
• шурупы;
• отвёртку либо шуроповёрт;
• болгарку;
• электронную дрель;
• рулетку либо другие измерительные материалы.

Перед тем как приступать конкретно к строительству лючка своими руками, сначало нужно сделать особый каркас. Сконструировать его необходимо с учётом всех пропорций и технологий, чтоб он идеально подошёл для общей конструкции.

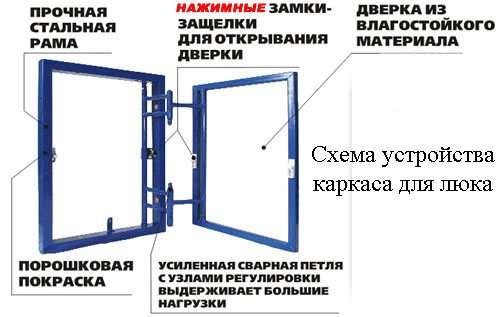

Конструкция и чертеж подвального лючка

Для этого с помощью сварочного аппарата из уголков и иных железных деталей, вы сможете сконструировать заготовку для основной части конструкции лючка, форма её обязана иметь вид квадрата либо прямоугольника.

Нужно бросить маленькой зазор меж частью каркаса и проёмом, который будет нужно для монтажа материала-уплотнителя. Лучшая ширина зазора составляет около 5 мм.

По предстоящему ходу работ можно сделать последующие заметки и дать некие общие советы:

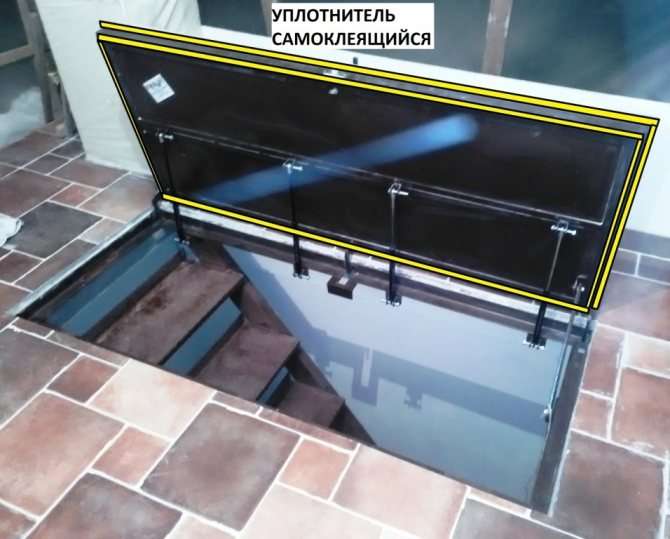

1. В качестве уплотнителя идеальнее всего использовать резину с завышенным уровнем плотности.
2. Крышка лючка быть может изготовлена из металла либо древесной породы. Выбор материала будет зависеть от ряда причин, таких как финансовое положение владельца, личные предпочтения, общий дизайн помещения, цели, с которыми будет употребляться подвальное помещение.
3. При изготовлении каркаса идеальнее всего притупить острые углы на крышке лючка.
4. С верхней стороны крышка должна быть несколько обширнее, чем снизу.
5. Рассчитывая размеры каркаса и всей конструкции в целом, нужно учесть толщину уголков, чтоб лючок мог плотно запираться.
6. Крышку нужно надевать на петли, что дозволит прикладывать меньше усилий для открытия и закрытия. Петли стандартных размеров можно приобрести в любом строительном магазине, основное, чтоб они соответствовали общим размерам предполагаемого лючка.
7. Одни петли крепятся конкретно на самой крышке, другие устанавливаются на уголки. Для надёжности крепежа идеальнее всего монтировать петли, используя для этого саморезы либо шурупы.

https://youtube.com/watch?v=kEPDJqpBYnc

Какие инструменты и материалы потребуются

Выбор материала находится в зависимости от того, из чего построен дом и пол. В древесных срубах используют доски. В бетонных перекрытиях используют комбинированные конструкции: короб из металла, дверь из дерева. Готовый лючок прост в установке, сделать его без помощи других по чертежам не составит труда.

Погреб, расположенный в доме, в большинстве случаев оснащают древесным лючком. К таковой конструкции не предъявляют требований. Если облагораживание входа в подвал может быть лишь на проходном участке, его изготавливают из металла.

Для реализации проекта пригодятся инструменты:

• болгарка;
• дрель;
• гайковерт;
• сварочный аппарат;
• рулетка;
• уровень;
• ручку;
• петли;
• газовый амортизатор;
• щеколда;
• избранный материал.

Для древесных коробов используют брус шириной 5 см, и шириной 15 см. Для двери используют доски шириной 2-3 см, и шириной 10-15 см.

Для конструкций из металла используют для каркаса профиль 3*4 см, уголок 5*6 см. Короб сваривают из железного уголка.

Определение размера лючка

Стандартных размеров для проема в подвал не существует. Конструкции делят на две категории: с прямой и косой лестницей.

Проход от лючка до пола подвала составляет 1,5-4 м, потому погреб оборудуют лестницей

Для вертикальных конструкций вход сооружают маленький, по ширине лестницы. В просвет должен уместиться самый большой член семьи с полным мешком. Для наклонных сооружений вход делают больше. Длина лючка может достигать 2 м. Если лестница установлена под углом 450, наращивать длину не имеет смысла, т. к. голова не достает перекрытия.

Доп приспособления

Крышки лючка, которые прогибаются, если на них наступить, нуждаются в доп усилении конструкции. Для этого нужно сделать доп каркас, который крепится к основной крышке. Обычно схожей дилемме подвержены крышки из дерева, потому разглядим пример сотворения доп каркаса для древесных люков:

1. Подготавливаются доски подходящих размеров.
2. Любая доска обрабатывается дезинфицирующим веществом. Это создаст доп защиту от грибка и иных вредителей.
3. Нужно дать доске время, чтоб она высохла.
4. Обработанные доски соединяются меж собой в единую конструкцию. Для этого можно использовать несколько древесных брусьев.
5. Если доски неровные и обработать их никак не выходит, сделайте меж ними прокладку из просмоленной ткани.

ЧИТАТЬ Дальше: Как сделать бетонный пол в гараже: плюсы и минусы, методы заливки Петля – обычной по строению механизм, способный делать только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтоб открыть лючок, но не достаточно, чтоб воспользоваться им неопасно.

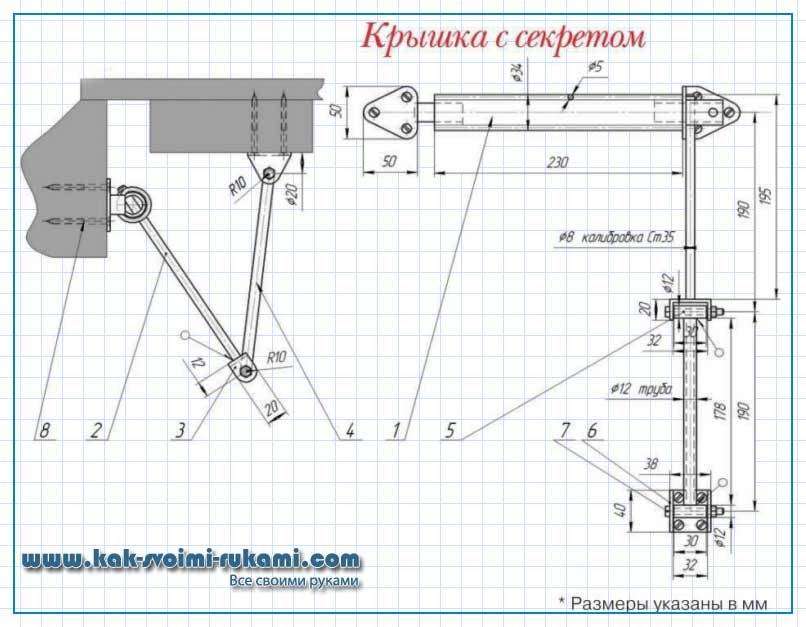

Петли для крышки лючка в подвал

Лючок в полу – возможный источник угрозы. На теоретическом уровне он может не совладать с нагрузкой, захлопнуться, когда человек в подвале.

Если лючок тяжкий, он может вырвать петли, распахнуться очень обширно и разрушить стоящие сзади стену, мебель. Вовнутрь также могут залезть малыши.

Чтоб обойти этих проблем, петли дополняют различными агрегатами.

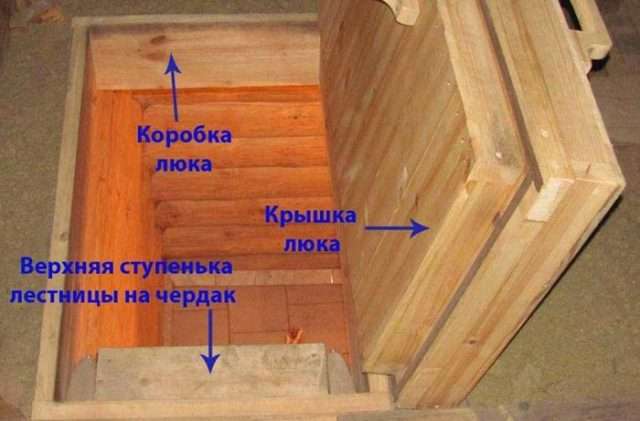

Как сделать древесную крышку лючка для погреба дома своими руками

Чтоб сделать лючок в погреб из дерева своими руками, подготавливают материал. Брус 5*15 см для короба и доски 3*10 см для двери.

Этапы работ:

1. Из бруса по чертежам выпиливают детали. Фрезером снимают фальц для удержания двери глубиной, подходящим размерам по проекту. Размер проема больше на 1 см, чем короб. Для врезных петель делают углубление на толщину деталей.
2. С помощью угольника наносят перпендикулярную линию на торцах. Доски подрезают по намеченным линиям. Торцовку делают циркулярной пилой.
3. Короб собирают гвоздями 10-12 см. По угольнику основание вставляют в просвет.
4. Длину досок для двери делают на 2 мм меньше, чтоб двигалась свободно.
5. На направляющих собирают дверь. Прикручивают петли и устанавливают в просвет.
6. Инспектируют способность к работе всех частей.

Если лючок с дверцей не соответствуют просвету, инспектируют угольником каждую деталь, т. к. во время сборки конструкция перекосилась Внимание! Перед выполнением работ все древесные элементы покрывают олифой либо гидростойким средством, чтоб лючок не прогнил от сырости подвала.

Принципиальные моменты

Если строительство дома в разгаре и размещение лючка в подвал либо погреб еще на стадии разработки, стоит учитывать последующие аспекты.

1. Вход должен размещаться в комфортном месте, не рядом со стенкой. Это необходимо для того, чтоб лючок раскрывался без каких-то помех.
2. Если вход в погреб планируется сделать на кухне, принципиально располагать вход там, где не будет стоять мебель, к примеру, обеденный стол. Принципиально, чтоб поднятая крышка не задевала кухонный гарнитур либо другие вещи.
3. Конструкция крышки лючка должна быть усиленной и выдерживать вес человека, если к примеру, вход в погреб будет выходить из коридора.
4. Размеры входа в погреб. Они должны быть «подогнаны» под габариты владельцев. Это необходимо для того, чтоб без затруднений спускаться в подвал и доставать из него нужные вещи и продукты.

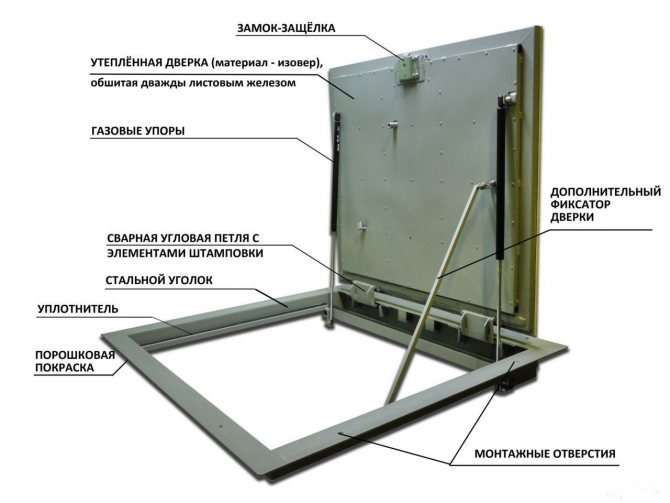

Как самому сделать лючок из металла в погреб своими руками

Для производства ляды из металла готовят железный профиль 4*5 см, уголок 5*6 см для усиления конструкции, лист стали шириной 3 мм.

Пошаговая аннотация сотворения лючка в подвал своими руками:

1. Нарезают детали из профиля по размерам, обозначенным на чертежах. Непременно под углом 450, так комфортнее варить и монтировать. С помощью угольника детали сглаживают и соединяют сваркой.
2. Заготовку помещают в просвет. Если размеры не совпадают, их корректируют.
3. Из листа стали вырезают прямоугольник по размерам дверцы. Ее характеристики на 5 мм меньше короба изнутри.
4. Инспектируют размер дверцы и прикладывают заготовку к коробу. Из уголка вырезают детали и приваривают их листу стали. Конструкцию усиливают не только лишь по периметру, да и снутри него. Выходит внутренняя обрешетка.

   Приваривают петли к дверце и коробу, инспектируют работу лючка

5. Для крепления лючка к просвету в коробе сверлят отверстия, укрепляют в перекрытие анкерными болтами.

   Крышку с внешней стороны окрашивают либо облицовывают декоративным материалом, прикручивают ручку

Герметичный лючок в погреб своими руками позволяет освободить комнату от холода и отсекает проникновение горячего воздуха в погреб. Надежная изоляция держит противные запахи в подвале. Для герметизации соединений используют войлочную ленту либо дверные уплотнители.

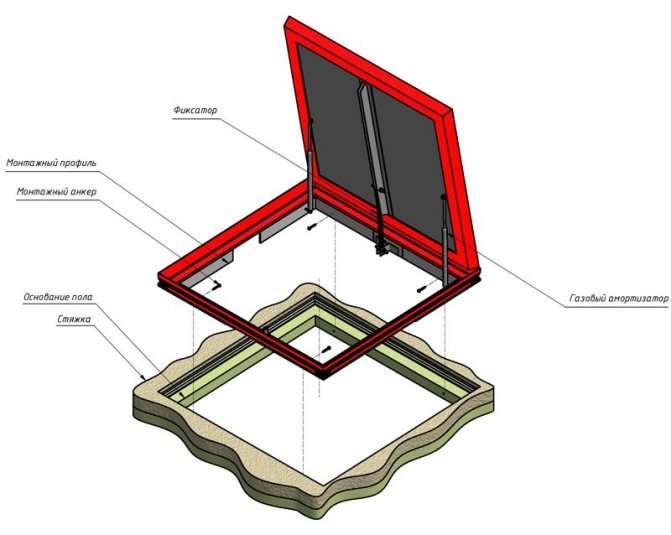

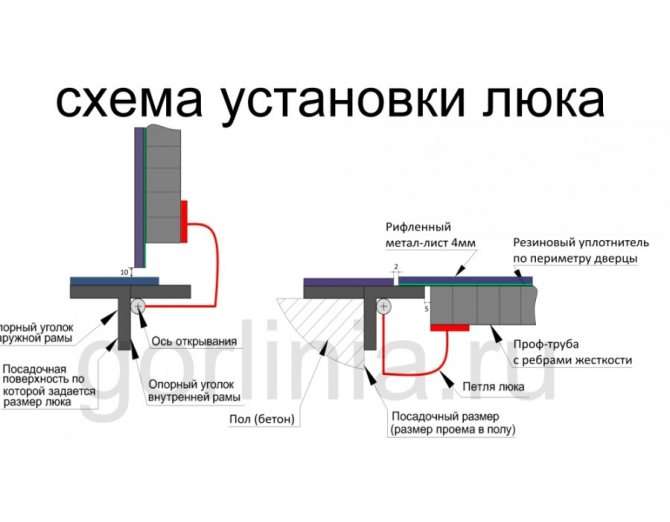

Процесс монтажа лючка

Установка проводится последующим образом.

1. Подготовьте проём и проверьте его ровность по горизонтальному уровню. Если его необходимо уменьшить, воспользуйтесь металлическими профилями.
2. Установите лючок и закрепите его через монтажные отверстия при помощи дюбелей либо шурупов.
3. Если запланирована установка амортизаторов, приступайте к ней на данный момент. Для лючка подходят даже обыденные авто рессоры. Смонтируйте их так, чтоб полная разгрузка дозволила открыть крышку на 90 градусов.
4. Сделайте облицовку.
5. Осмотрите облицовку крышки. Плиточный клей не должен выступать за её пределы. Учитывайте, что открывать дверцу лючка можно не ранее, чем через день после окончания отделочных работ.
6. Затрите швы, оставив нетронутым шов по периметру лючка. Его необходимо очистить и обклеить скотчем. Заполните всю глубину шва герметиком, тон которого совпадает с затиркой. В конечном итоге шов должен мало выситься над полом.
7. На последующий денек удалите остатки герметика и снимите скотч. Прорежьте шов по всей глубине при помощи острого ножика. Поднимите крышку и уберите излишний герметик.

Таким образом, лючки в полу являются хорошим методом организации входа в подвал

Если таковой лючок размещается в доме, следует уделить внимание его внешнему облику и безопасности. Вовне зависимости от типа напольного покрытия, можно сделать створку фактически неприметной

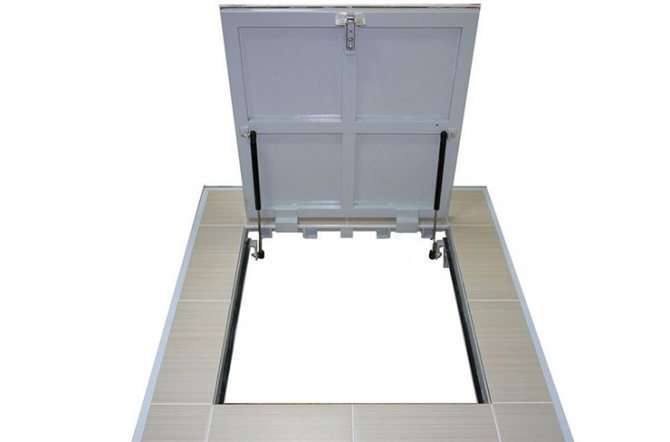

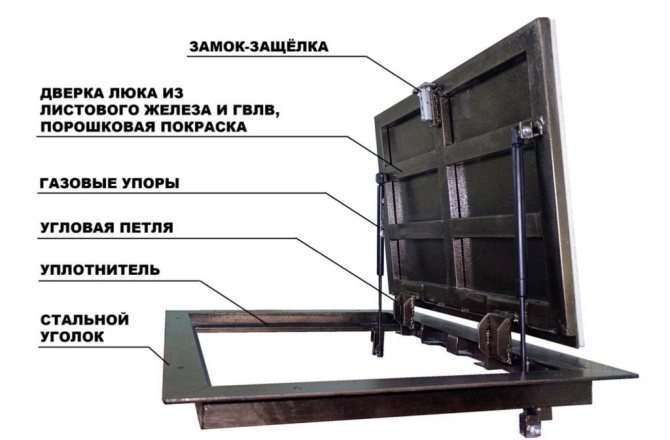

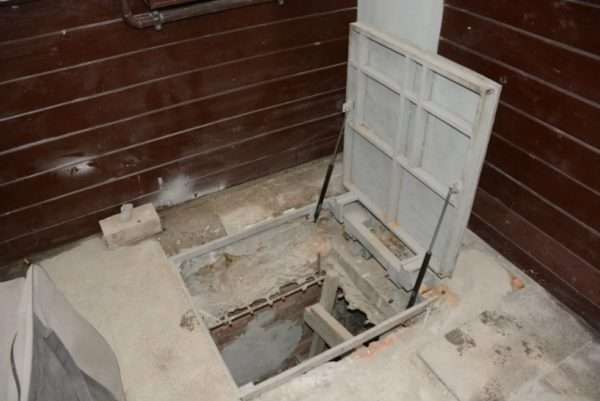

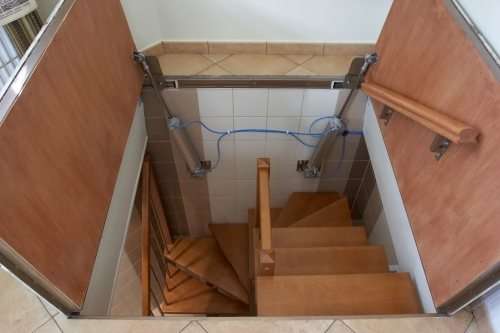

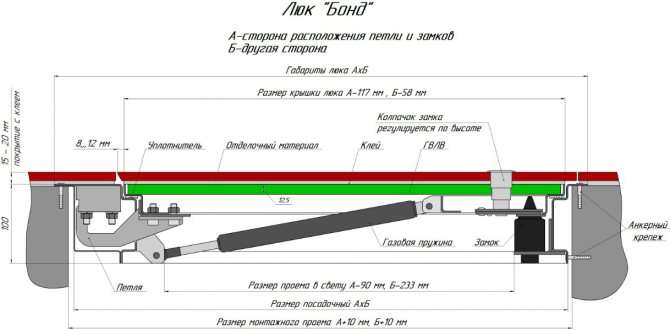

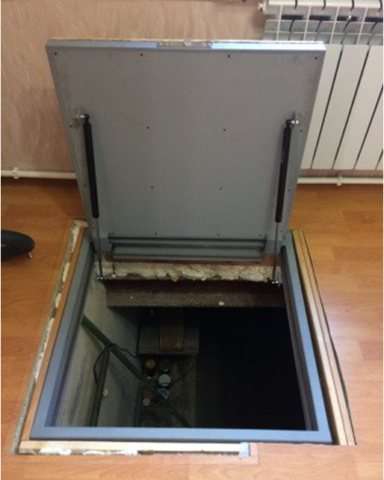

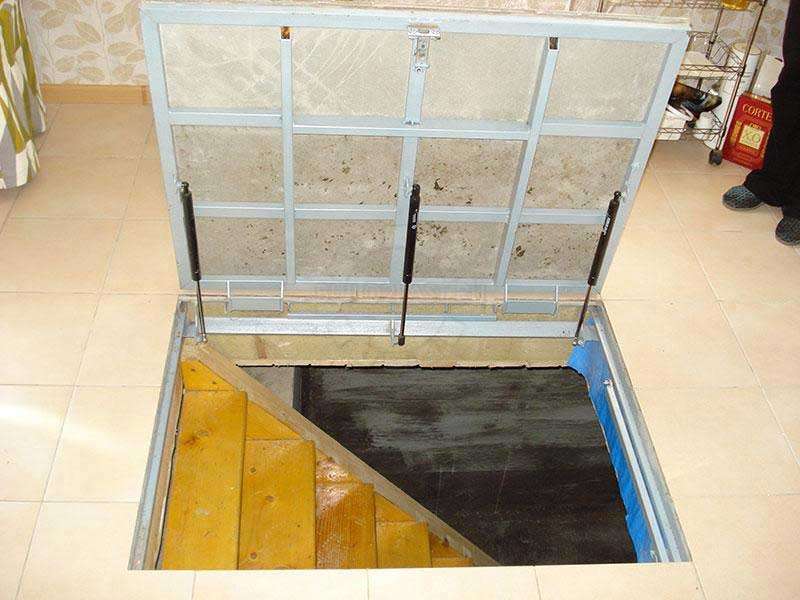

Как сделать крышку лючка с газовыми амортизаторами в погреб своими руками

К сделанному ранее древесному, железному либо комбинированному люку приделывают газовый амортизатор, чтоб комфортно было спускаться и опускаться в погреб. Плавный ход дверцы и фиксация ее делают эксплуатацию лючка комфортной. Рессоры подбирают исходя из получившегося веса дверки. Метод установки:

1. Открывают крышку.
2. Отмечают точки крепления на дверце и коробе.
3. Делают отверстия по разметке.
4. По мере надобности в местах крепления к древесным деталям делают углубления по размеру крепежа.
5. С помощью шурупов укрепляют газовые рессоры.

Потайная ручка с защелкой дозволит обойти злосчастных случаев падения деток в погреб

Обеспечение плавного хода и ручки

Для лючка можно использовать дверные петли. Они отлично управятся с нагрузкой от лёгкой крышки. Но, когда напольные лючки производятся из металла, стоит поразмыслить о более надёжных вариантах. Обыденные петли возможно окажутся очень слабенькими.

Плавный ход и фиксация крышки делают напольные лючки более комфортными в эксплуатации. Не считая того, они часто помогают обойти травм. Если вы решили установить таковой механизм, воспользуйтесь одним из последующих методов. Помните о том, что во время монтажа крышка лючка должна быть открыта.

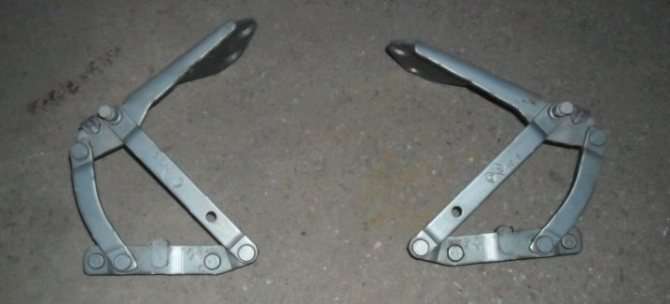

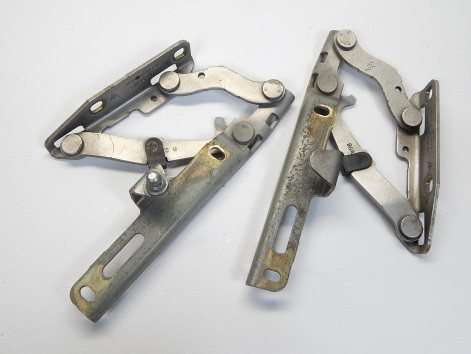

1. Воспользуйтесь пружинными петлями от капота машины. Этот вариант безупречен для лёгкой железной либо древесной крышки.
2. Газовые рессоры понадобятся в том случае, если крышка лючка выполнена из тяжёлого материала. В продаже можно отыскать рессоры различной мощи, подходящие для самых различных люков.

Все нужные характеристики можно выяснить, рассчитав вес конструкции. Точки крепления необходимо подчеркнуть так, чтоб стопроцентно разгруженный механизм позволял крышке раскрываться перпендикулярно.

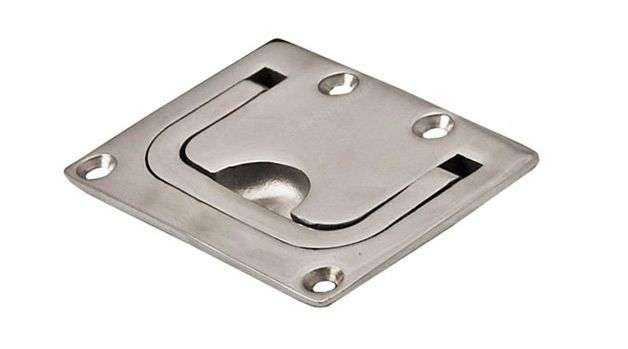

Ручка крышки лючка обычно делается потайной либо складывающейся. Существует ещё один вариант – необыкновенное устройство, представляющее собой углублённую чашу. Её необходимо врезать в поверхность лючка. Также можно использовать съёмную ручку. Она поможет предупредить случайное открытие крышки малеханькими детками. Если вы собираетесь сделать всё своими руками, выбирайте более обычный вариант, который не подразумевает сложных работ с металлом.

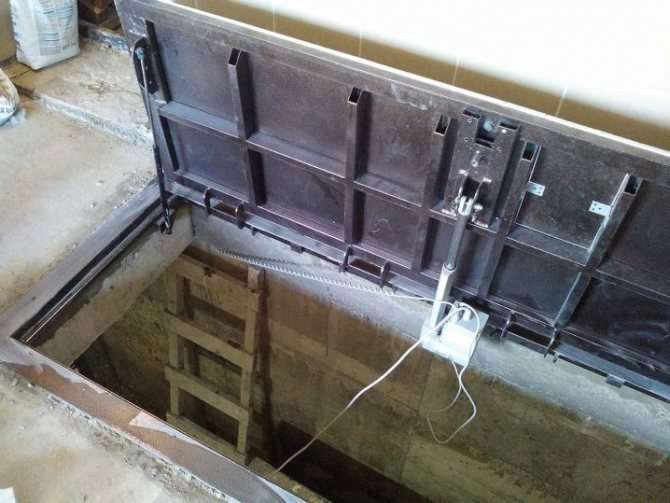

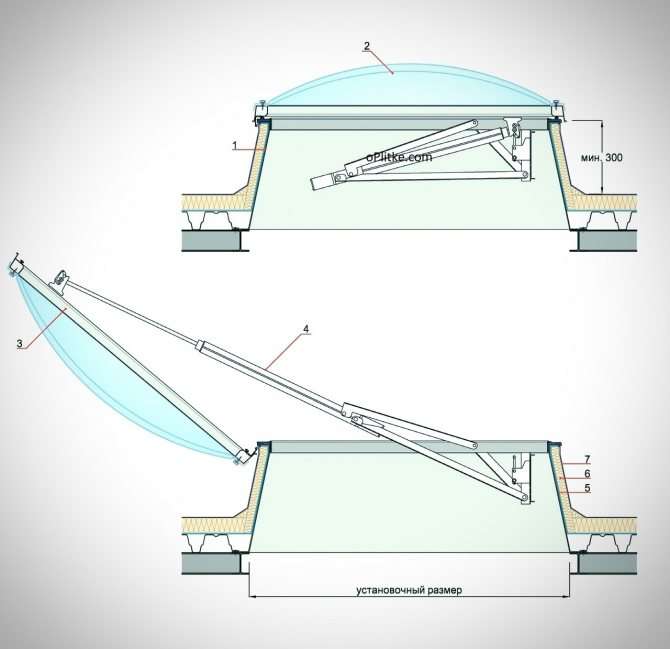

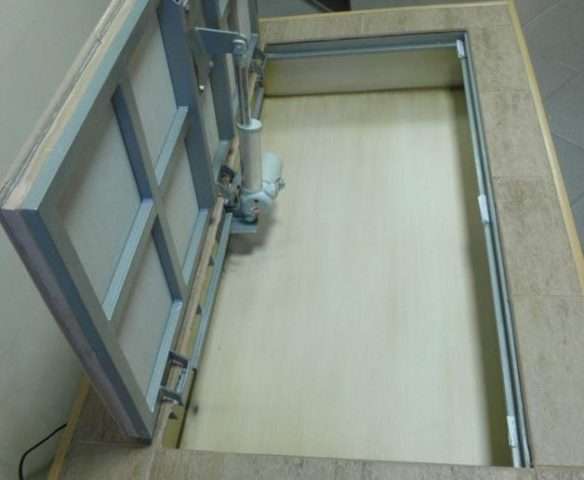

Как сделать крышку лючка с электрическим приводом

Чтоб обезопасить домочадцев и держать под контролем открытие лючка, делают подъемный механизм крышки в подвал. Заготовляют электрокабель, дрель, электрический привод. Установка создают на крышку лючка:

1. Дверь ляды устанавливают наименее чем на 900.
2. Приваривают крепежные петли. Отмечают места крепления. Делают отверстия.
3. Прикручивают шурупами механизм электрического привода.

Вся электрическая система помещается под полом и не мешает открыванию и закрыванию двери лючка в погреб

Электрический привод

Как выше говорилось, этот механизм предутверждает несанкционированный доступ в погреб сторонних. Установить электрический привод можно несколькими методами. Разглядим самый обычной вариант.

Для монтажа нужны:

• Электродвигатель.
• Дюралюминиевые трубы.
• Листы стали.
• Сварочный аппарат.
• Болгарка с отрезными кругами.
• Кабель.
• Источник тока.
• Трехпозиционный переключатель.

Механизм устанавливается конкретно на крышку. При всем этом рекомендуется оставлять некий припас для открывания лючка (т. е. крышка должна раскрываться чуток наименее чем на 90 град.).

Механизм действует довольно легко. Подается сигнал при помощи удаленного пульта, в системе начинается вращение, соответственно, крышка приходит в движение. Поднятие обеспечивается за счет стержня. Закрыть лючок также можно при помощи пульта.

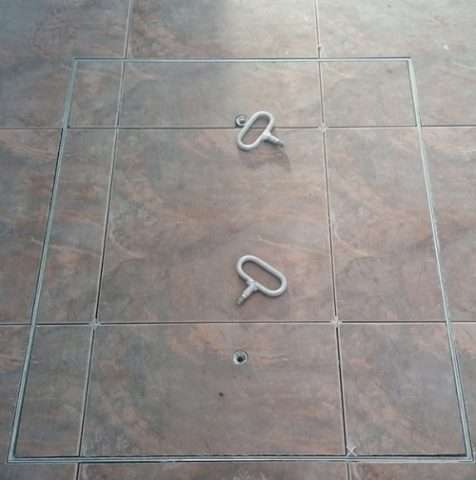

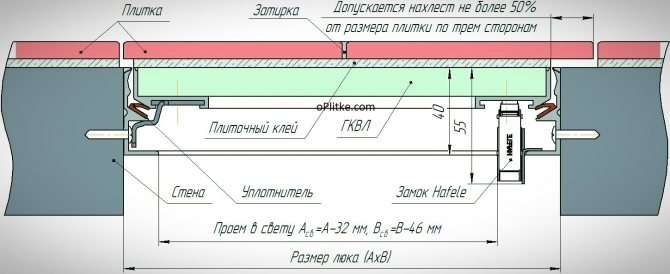

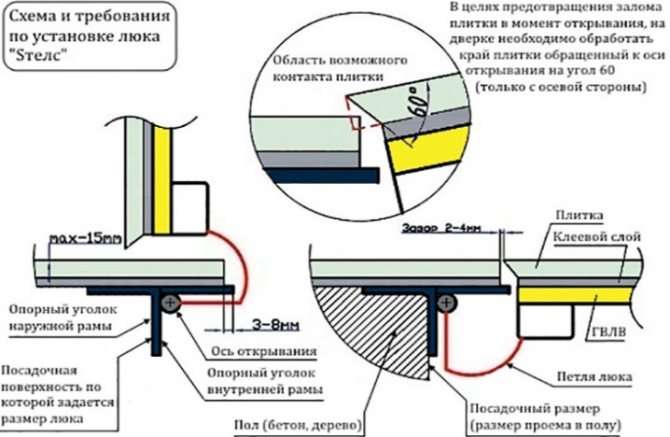

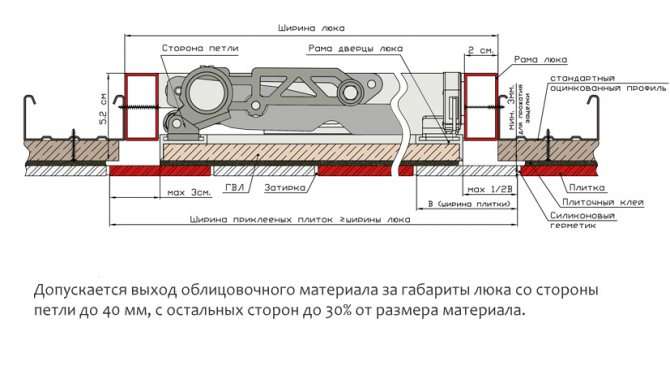

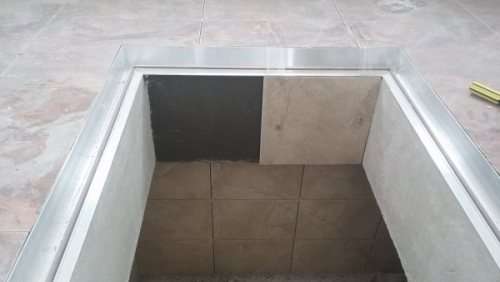

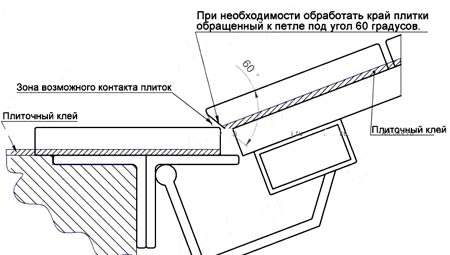

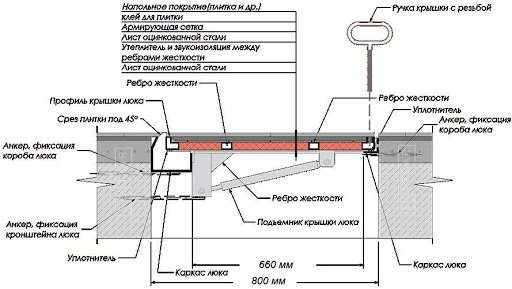

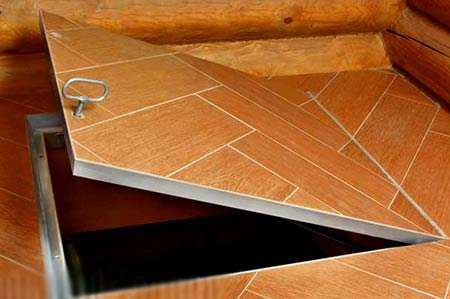

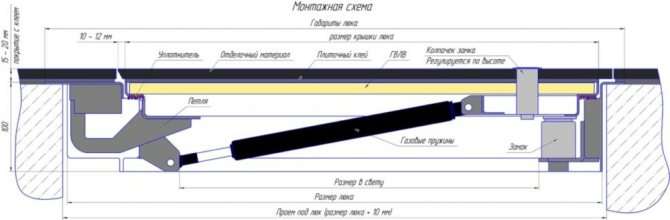

Как правильно сделать крышку лючка в подвал под плитку своими руками

Крышку на подвал под кафель своими руками делают по заблаговременно намалеванному наброску. Все работы создают в три шага: стяжка пола, установка лючка, облицовка плиткой.

Аннотация по работе:

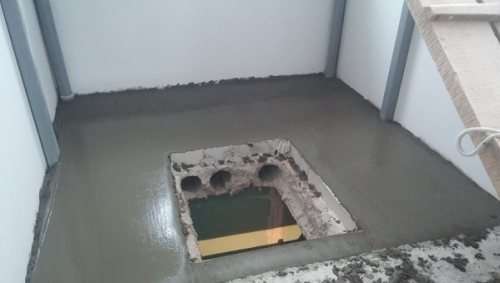

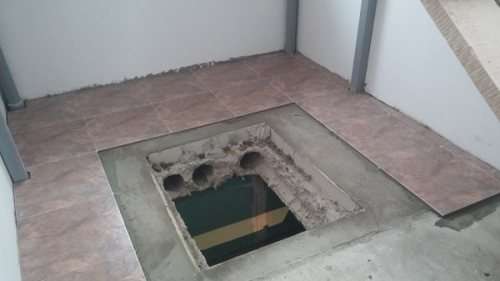

1. Определяют толщину плитки и уровень покрытия. Отбортовывают просвет для погреба по периметру. В помещении делают стяжку под плитку.

   В качестве опоры под крышку лючка оставляют 5-10 см

2. На пол в помещении укладывают плитку. На данном шаге оставляют без плитки один ряд по периметру.



3. Устанавливают раму лючка, выравнивая по уровню. Щели меж стяжкой и каркасом заделывают бетоном. Выкладывают последний ряд плитки, подрезая ее по размерам.

   Создают облицовку проема с помощью штукатурки

4. На каркас из стали укрепляют арматуру и заполняют бетоном. После высыхания сверху приклеивают плитку, подбирая по рисунку на полу. Швы должны совпадать.

   Последний штришок – затирка швов и крепление ручек

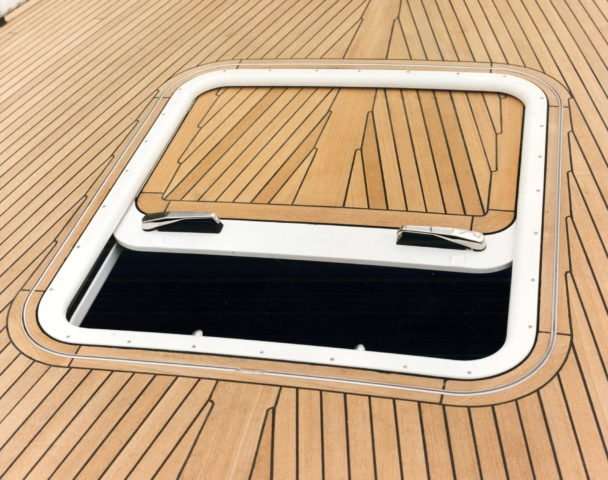

Форма для погреба

Изделия круглой формы либо с округленными краями в главном употребляется для внешних входов. Для подвального помещения почаще применяется квадратная форма, которая присваивает элементу наивысшую твердость.

Под такую конфигурацию легче подбирать материал отделки и располагать крепежные детали можно в любом порядке.

Также есть лючки прямоугольной формы, которые дают возможность установить крышку вдоль стенки, обеспечивая удачный спуск в погреб.

Кроме этого подъем и опускание различного груза с таким лючком делает больше свободного места и не ограничивает движения.

Как сделать сокрытую крышку лючка в подвал под ламинат, линолеум своими руками

Лючок напольный для подвала своими руками под ламинат, линолеум либо ковролин – удобный вариант обустройства. Ляду изготавливают из досок и бруса.

Этапы монтажа:

1. Делают отверстие в межпотолочном перекрытии на избранном участке. Устанавливают раму. Ковролин, ламинат либо линолеум устилают впритирку к древесному коробу
2. К дверке укрепляют петли и прикручивают деталь к коробу.

   Внешную поверхность двери облицовывают избранным декоративным материалом, к примеру, ламинатом

3. Заделывают щели, устанавливают газовый амортизатор, фиксатор и укрепляют ручку.

   Изнутри древесную поверхность покрывают гидростойким лаком либо краской

Чертежи

При проектировании лючка необходимо учесть огромное количество характеристик: габариты конструкции, особенности функционирования механической составляющей и тому схожее. Любая конструкция имеет свои отличительные черты.

Разглядим процесс проектирования подвального лючка по составным элементам.

• Учитываемые характеристики: размер по периметру – общий;
• размер посадочный – габариты отверстия в полу;
• величина просвета;
• размер крышки.

• Материал и конструкция: дерево либо металл, толщина частей;
• строение каркаса крышки и опорной рамы;
• петли либо аналогичный механизм для открытия лючка;
• механизм запирания лючка, ручка для открытия;
• теплоизолятор – минеральная либо стекловата, пенополистирол, полипропилен и тому схожее;
• внедрение амортизирующих компенсаторов, электродвигателя, нужных для облегчения открытия/закрытия лючка;
• уплотнитель зазора, обеспечивает герметизацию лючка, сохранение температурного режима, не считая того, делает его открытие/закрытие наименее гулким;
• отделка лючка.

Петли для крышки подвала, амортизатор

Один из основных частей конструкции, в особенности если избран вариант с обшивкой поверхности лючка отделочным материалом под интерьер комнаты. В таком случае масса крышки существенно растет и просит другого решения, ежели при отсутствии обшивки. В целом можно выделить несколько вариантов.

При громоздкой конструкции можно сделать механизм, компенсирующий нагрузку. Для него пригодятся такие детали:

• пружина витая;
• косячное крепление;
• металлической пруток;
• шарнир с кронштейном и саморезы.

Получится самодельный амортизатор.

Самым комфортным вариантом является облагораживание подъема крышки средством электродвигателя, пригодится также переключатель и источник питания для его подключения. Петли в таком случае могут употребляться, если крышка будет подниматься, к примеру, за тросик либо не употребляться, если крышка будет прикреплена к валу конкретно.

Как сделать крышку на погреб на улице своими руками

Лючок для уличного погреба своими руками делают из усиленного железного уголка шириной 5 мм, шириной 5 см и листа стали шириной 3-5 мм.

Этапы работ:

1. На приготовленном участке монтируют короб из железного уголка.
2. Из листа стали вырезают прямоугольник по размерам на чертеже.
3. По периметру листа приваривают уголок для усиления рамы, снутри делают обрешетку.
4. Укрепляют дверь к коробу.
5. На поверхность листа стали наносят бетон, на него укладывают плитку либо другой облицовочный материал.
6. По мере надобности укрепляют ручку.
7. С внутренней стороны меж обрешеткой приклеивают листы пенопласта, пенополистирола либо другого теплоизолятора.

Минеральная вата шириной 5-10 см и гидростойкое гипсоволокно накрепко защитят подвал от заморозков Внимание! Бетонные двери получаются очень томными. Их тяжело будет открывать одному человеку. Чтоб облегчить этот процесс, устанавливают систему электроподъема

.

Железная конструкция

Если сделать вход очень небольшим – для вас будет неловко спускаться в погреб, и вы не можете передвигать в него габаритные вещи. Очень большой проход будет занимать много места, и крышка на погреб будет тяжеленной и массивной. Серьезных размеров не существует, и каждый владелец подбирает лучшую величину под свои габариты.

Размещение тоже имеет немаловажное воздействие на вид конструкции. Не стоит делать вход близко от входных дверей либо в местах, где нередко прогуливаются. Вход в погреб, размещенный в углу помещения, не самое наилучшее решение. Нужно подобрать место так, чтоб крышка для подвала не цепляла окружающие предметы и стенки помещения.

Беря во внимание все аспекты помещения, вы сможете выбрать одно из последующих конструктивных решений:

1. Съемная крышка. Самый дешевенький и обычной вариант. От вас будет нужно сделать дверцу строго по размерам и озаботиться комфортными ручками для ее открывания.
2. Раздвижные дверцы. Почаще употребляются в тех случаях, когда вход в подвал размещен на улице, а не в доме. Это обуславливается тем, что подобные конструкции занимают много места.
3. Распашные конструкции. Имеют более сложную конструкцию, чем у съемных аналогов, но также обширно используются при строительстве погребов. Делаются по этим же принципам, что и обыденные двери.

Изготовка более надежного железного лючка востребует последующих материалов и инструментов:

• листы стали шириной 3-4 и 0,5-1 мм;
• уголок 40-50 мм;
• дверные петли;
• пенопласт;
• уплотнитель (лучше из резины);
• грунтовка;
• отрезные круги и болгарка;
• аппарат для сварки, электроды;
• шурупы;
• дрель и набор свёрл.

Элементы конструкции железного лючка с утепленной крышкой и газовыми амортизаторами.

Строительство всегда начинается с разработки чертежа. Работа проводится по последующему плану:

1. Подготовка заготовок.
2. Сооружение опоры, которую укрепляют к настилу.
3. Распил половых досок. Нужно оставлять зазор в 0,5 см по всему периметру будущей крышки.
4. Соединение заготовок поперечными брусками. В это время устанавливают петли.
5. Обработка кромки щита продольными рейками.
6. Закладка минеральной ваты либо другого теплоизолятора в обрешётку.
7. Закрытие теплоизолятора.
8. Наружняя отделка лючка. Обычно для этого используют тот материал, из которого выполнен пол. В некоторых случаях принимается решение об использовании материалов, которые являются контрастными по цвету и фактуре. Таковой выбор может стать увлекательным дизайнерским решением.
9. Установка крышки на петли и установка ручки.

Разглядим эти этапы незначительно подробнее.

Учитывайте, что лист стали должен превосходить размеры пролаза, чтоб незначительно перекрывать его. Уголки следует расположить в 5-10 мм от края. В середине конструкции добавляют 1-2 ребра жёсткости. Приготовленные детали сваривают, не делая пропусков. Готовая крышка должна быть зачищена и загрунтована. Во все внутренние пустоты необходимо поместить минеральную вату либо пенопласт, который в предстоящем закроется узким стальным листом либо доской. Установка собранного лючка на петли проводится при помощи анкеров.

Оканчивающим шагом становится крепление уплотнителя. Он делает сразу две функции – защищает напольные конструкции и служит доп слоем изоляции.

Установка и отделка лючка

При укладке покрытия нельзя допускать выступов, ложбинок, видимых зазоров. Потому при монтаже принципиально рассчитывать толщину слоев облицовочного покрытия, к примеру, кафеля и плиточного клея, под ламинат укладывают стяжку. По периметру укладывают уплотнитель.

Герметики выбираются зависимо от сочетаемости с материалами, которые использовались при строительной работе.

Подбирают ручки врезных конструкций, не выступающих над поверхностью: плоские либо съемные. Для плавного хода соединяют пружинные петли с газовыми амортизаторами.

Принципиально! Некорректно подобранные газлифты могут работать на сопротивление, тяжело открывать и закрывать, либо створка падает. Неверно определенная мощность либо длина кронштейна ведет к деформации стоек.

При наличии в доме малеханьких малышей либо животных предусматриваются фиксирующие приспособления.

Всеприменимой формулы подбора не существует. Ориентировочное вычисление мощи: измерить манометром усилие для подъема двери в килограммах и перевести в ньютоны с припасом 30%.

Таким же образом обстоят дела с электрическим приводом. Цена готовых комплектов подъемников с контроллером и пультами управления высока, при всем этом, трудно высчитать мощность.

Что следует знать перед подготовкой к сооружению погреба

Подвалы могут быть заглубленные, т. е. подземные, полузаглубленные (полуподземные), наземные. Все находится в зависимости от уровня грунтовых вод, но при всех обстоятельствах пол погреба должен размещаться на 0,5 м выше данного уровня. Дополнительно можно выделить типы простых хранилищ: ямы, ледники, бурты и т. п.

Стоит знать, что заглубленные погреба устраивают в том случае, если уровень грунтовых вод не высок, либо при повторяющемся их подъеме. При геологическом исследовании грунтовых вод на участке может выявиться, что их уровень достаточно высок (превосходит 1,5 м от поверхности грунта), то лучше сделать выносной погреб, так как оградить подвальное помещение от сырости фактически нереально.

Полузаглубленные погреба устраивают в тех местах, где залегание грунтовых вод от поверхности грунта добивается глубины около 80 см, и при отсутствии способности обустройства погреба на естественной возвышенности. При строительстве данного вида погреба выходит искусственная возвышенность, в таком случае подтопление погреба исключено.

Овощехранилище (наземный погреб) сооружают для хранения корнеплодов и овощей в случае, если в планах хранить припасы, превосходящие три и поболее тонны.

Подпол, т. е. погреб, который устраивают под домом, должен быть заглубленным более 1,5 м от уровня пола в древесном доме. В случае наименьшей глубины температура в подвале увеличивается до 8°С, что плохо повлияет на сохранность корнеплодов. Температура, лучшая для хранения овощей и корнеплодов в подполье должна быть от 0°С до +5°С.

Стенки подвального помещения строят в большинстве случаев из кирпича и бетона, пореже – из дерева и камня. В неотклонимом порядке помещение погреба должно быть оборудовано приточно-вытяжной вентиляцией, для сохранения правильного влажностного и температурного режима.

Уровень залегания грунтовых вод на месте сооружения погреба можно найти при помощи нескольких методов:

— на участке пробурить яму, при помощи которой держать под контролем уровень глубины залегания грунтовых вод;

— оглядеть наиблежайшие колодцы, проанализировать уровень воды в них;

— по растениям, произрастающим на участке застройки. Уровень залегания вод от поверхности грунта на участке не превосходит 1-го метра, если растительность колоритная по расцветке и сочная, а так же преобладают растения хвощ, осока либо незабудка.

Контроль грунтовых вод идеальнее всего создавать ранешней весной, во время, когда снег растаял, и талая вода поднимает уровень вод в грунте, либо осенью, при сильных дождиках. В предстоящем контроль уровня грунтовых вод может посодействовать обойти подтопления подвала в дождливую осень либо весной, и освободит от издержек на ремонтные работы и облагораживание доп гидроизоляции.

Вывод

1. Если дверца с наклеенной плиткой томная, пригодится большее усилие пружин. Увеличивая мощность амортизаторов на подъем, Вы усиливаете сопротивление газовых упоров с точечной нагрузкой на пластмассовые шарнирные крепления и стойки. Покупайте рессоры для лючка с железным креплением.
2. Опасайтесь лишней металлоемкости двери, оставьте створку легкой! Крепкость и грузоподъемность достигаются не повышением сечения, толщины стены труб, но методом вваривания армирующих балок в каркас полотна по принципу мостовой конструкции.
3. Правильно, как это изготовлено в лючке модели АМО, выбирайте крепления крепления и устанавливайте газовые упоры штоком вниз!
4. Применяйте плавающие рессоры «Кузнечики» на однодверных лючках огромного размера.

Устройство напольного лючка

Частая ситуация, когда при строительстве личного дома появляется необходимость того, чтоб напольный лючок закрывал вход в подвал. В основном он размещается под жилым строением, время от времени рядом с ним.

Процедура сотворения так именуемой дверцы для подвала заключается в выборе и приобретении материалов, разработке чертежей и монтаже спроектированной конструкции.

Следует увидеть, что, обычно, он находится под кухней дома.

Общая конструкция лючка

Устройство лючка

Полезные характеристики подвального помещения неопровержимы. В основном они играют роль не только лишь подсобного помещения, да и наращивают общую площадь дома. Не считая этого, наличие такового места гарантирует неизменный сухой и тёплый пол на нижнем этаже.

Раздельно стоит увидеть, что в некоторых случаях издержки на облагораживание цокольного этажа время от времени оцениваются на четверть ниже цены всего строения. Из этого складывается статистика, связанная с тем, что большая часть собственников пробует сберечь конкретно на этом шаге строительства.

Напольный лючок в подвал издавна считается главным пт экономии при строительстве дома.

Сначала это касается не цены работ, а поверхностного представления об данной величине.

По сути, стоимость лючка в подполье не такая высочайшая, она находится в зависимости от цены последующих материалов:

• петли;
• ручки;
• доски либо металл.

Планирование

Материал крышки должен быть легким, но крепким

Сделать для собственного дома спрятанный лючок в полу не так трудно, как кажется. Для этого необходимо создать его устройство на бумаге.

Это дозволит выполнить все работы правильно и правильно.

В особенности это касается ситуации, когда производится установка напольного лючка укрытого типа.

Для этого лучше придерживаться последующих требований:

• чертежи должны указывать места расположения лючка;
• размеры, безупречные для отверстия в погреб, должны находиться в спектре от 0,5 до 1 м;
• материал, из которого будет сделана крышка, должен быть лёгким и крепким, но сразу с этим, ручки для лючка также должны выдерживать такую нагрузку;
• подвальный лючок должен соответствовать требованиям по плотности и термоизоляции. Он должен быть утеплённый и герметичный.

Для приятного примера приведена схема, того как должен смотреться сантехнический либо подвальный лючок.

Разновидности

Невзирая на то, что на 1-ый взор все напольные лючки имеют аналогичное устройство, при более пристальном рассмотрении появляется целый ряд вопросов, связанных с их монтажом. Вначале это касается последующей ситуации:

• выбор материала, из которого делаются лючки в подвальный отсек;
• механизм работы и устройство, которое имеет половой лючок.

Сокрытая конструкция

Изготовка потайной дверцы в подпол просит выполнения определённых критерий. Сокрытый напольный лючок под плитку считается более удобным вариантом обустраивания входа в цокольное помещение.

Для данного варианта механизмы крышки и петельной системы являются более хорошими, неопасными и удобными в предстоящей эксплуатации. Для выполнения данного элемента пригодятся последующие инструменты:

1. УШМ.
2. Дрель.
3. Сварочный аппарат.
4. Саморезовёрт.

Ковролин отлично скроет следы лючка

Вначале для этого будет нужно создать принцип, по которому будет работать потайная ручка и петли лючка. Потом, рекомендуется обмыслить процесс, осуществляющий правильную работу открытия дверцы.

После того, как схема разработана, можно приступать к выполнению производства лючка для пола укрытого эталона.

Для этого необходимо по готовой схеме смонтировать подвальный лючок, установить его на петли и зафиксировать ручку.

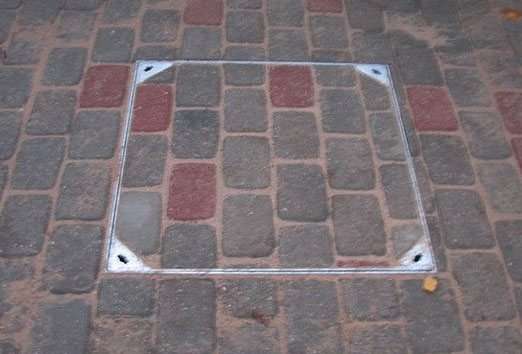

Лючок под кафель

Обклеить лючок кафелем можно только после установки конструкции

Когда встаёт вопрос, как сделать лючок, спрятанный под плитку, ламинат либо линолеум, следует придерживаться последующих советов. Во-1-х, на подготовительном шаге нужно найти размер отверстия.

Создание укрытого железного лючка

Работать с железом труднее, но готовая конструкция будет отличаться особенной прочностью и надежностью.

Метод работы:

1. Сделать чертеж, где с точностью до мм высчитать все характеристики.
2. Собрать и закрепить в просвете рамку. Как и с древесной породой, ее необходимо крепко закрепить в половой плите. Если она из досок, лутку нужно прикрепить к лагам, а под них поставить подпорки.
3. Сварить каркас дверки из уголка. Поначалу делается прихватка точками, потом корректировка, а позже окончательные швы снаружи и изнутри.
4. Присоединить навесы и базу для стопора. Примерить крышку к рамке, наметить отверстия для сверления.
5. Утеплить лючок. Для этого идеальнее всего подходит экструдированный пенополистирол шириной 50 мм.
6. Поставить крышку на место, подобрать набросок и наклеить плитку. После чего совсем закрепить конструкцию.

В заключение необходимо в согласовании с аннотацией изготовителя установить рессоры и приводы.

Советы профессионалов

По воззрению разработчиков устройств погребов подвалов со сокрытой фурнитурой всеприменимой методики расчета не существует. При подборе следует учесть материал производства крышки, длину створки, ширину плеча, веса облицовочного материала с клеем. Газлифты подбираются по месту на готовой крышке. Определите кантором (манометром) усилие в кг. для подъема готовой створки, переводите в Ньютоны (*10), к приобретенному значению прибавьте 30% и обусловьте общую мощность толкателей. Дальше приобретаете в магазине 2 комплекта авто упоров разной мощи в границах данных значений и испытываете на модели.

Комменты технического директора завода-производителя люков

«Если маленькие квадратные крышки с 2-мя газами — они сбалансированы, другими словами усилие пропорционально площади. Увеличиваем площадь — вырастает усилие в горе (на распахнутой крышке).Нельзя до бесконечности наращивать плечо — газы линейны, а означает усилие однообразное на всем ходе». А ларчик просто раскрывался: конструкторы реализовали идею «кузнечик», которая на самом деле лежала на поверхности. Читайте дальше… «Усиливая мощность упора, помните про характеристики петли в виде согнутой ладошки. Отыскиваете баланс, по другому узенькое место даст о себе знать: либо шток выгнется дугой, либо петля деформируется. Потому на 4 подъемника ставим 3 шарнира, чтоб распределить нагрузку упоров на каждую ось ходовой части. Варите петлевой узел из сортового проката с завышенной сопротивляемостью».

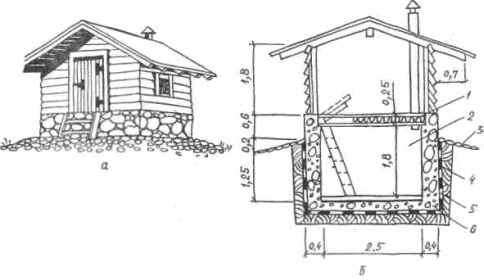

Сооружение погреба с надстройкой погребницей

Как сделать гидроизоляцию ленточного и плитного фундамента с цоколем дома своими руками Пошаговая аннотация Видео

Земельный погреб, состоящий из 2-ух частей (верхней и нижней), является уже серьезным сооружением. Данный вид погреба может прослужить достаточно длительно, да и просит не только лишь отдельного места расположения на участке застройки, да и огромных вещественных и физических издержек.

Нижняя часть погреба должна быть заглублена в землю более чем на 2 метра, в большинстве случаев обустраивают его на глубине около 2,5 м.

Высшая часть надстройки над погребом именуется погребницей. Погребница может служить не просто тамбуром для предохранения основной части от перегревания летом, переохлаждения зимой и защитой от осадков, да и сараем для хранения инструментария. Дверь выносного погреба рекомендуют располагать с выходом на север. Размер лючка принимают с расчетом удобства при подъеме и спуске в погреб человека с ящиком либо мешком. Стоит держать в голове, что большой размерами лючок может поспособствовать сильному переохлаждению погреба зимой и перегреву летом года.

Котлован для погреба можно выкопать самому, но несколько большего размера самого бункера. Откосы котлована следует устроить с маленьким углом наклона. Стенки погреба, шириной до 30 см, построим из долговременных материалов: бутобетона, бетона, кирпича и т. п. Для сооружения стенок можно использовать и бревна поперечником до 18 см, но при использовании хоть какого материала стоит держать в голове, что непременно необходимо произвести гидроизоляцию стенок. Стенки снаружи покроем рубероидом, промазанным жарким битумом, в столько слоев, чтоб общая толщина гидроизоляции вышла не меньше 2,5 см.

Дно котлована правильно будет выровнять и утрамбовать. Потом устроим мелкие камешки дна из щебня фракции около 10 см. Щебень покроем слоем шириной в 3 см мятой жирной глиной, которую разровняем, утрамбуем и зальем бетоном шириной слоя до 10 см. После того, как бетон схватится, сверху создадим цементно-песчаную стяжку шириной в 5 см.

Место меж откосами котлована и стенками погреба заполним мятой жирной глиной, плотно забивая, укладывая слоями по 20 см и трамбуя.

Перекрытие над нижней частью погреба должно выдерживать достаточно высочайшие нагрузки, потому выполним его из пары слоев толстых досок. Доски проложим теплоизолятором из консистенции глины, мха и кирпичной крошки, шириной слоя до 3 см. В данном перекрытии и обустроим лючок с крышкой, а от лючка вниз погреба установим лестницу.

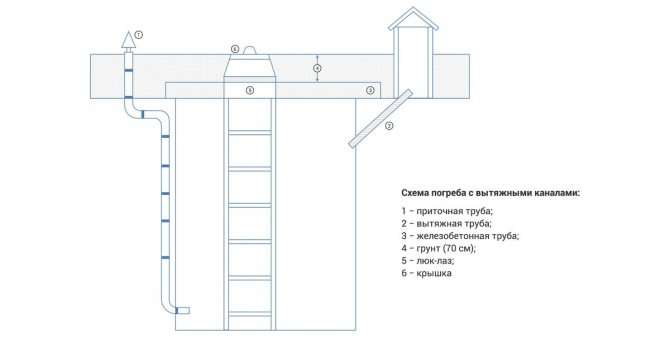

Для поддержания неизменной температуры в погребе и циркуляции воздуха для соблюдения влажностного режима оборудуем двухканальную трубу вентиляции с затворкой, размещенной снутри помещения погреба.

Погребницу соорудим из материала, который имеется тогда в распоряжении. Это быть может кирпич, доски, толстый ошкуренный горбыль либо природный камень. Крышу погреба создадим двухскатной с широкими свесами для наилучшей защиты от осадков стенок. Кровлю обустроим при помощи рубероида, плоского шифера либо толя по сплошной обрешетке.

По периметру надстройки предусмотрим отмостку шириной до 1,2 м, которую создадим из консистенции глины и щебня, и покроем грунтом.

Источник: vsamodelino.ru
