Свесы кровли – классификация и этапы монтажа, конструктивные отличия, фото

Строительство крыши состоит из нескольких шагов, любой из которых по-своему важен. Они все оказывают огромное воздействие на долговечность и продуктивность эксплуатации строения. Разглядим устройство карнизного свеса, являющегося неотклонимым элементом большинства стропильных систем.

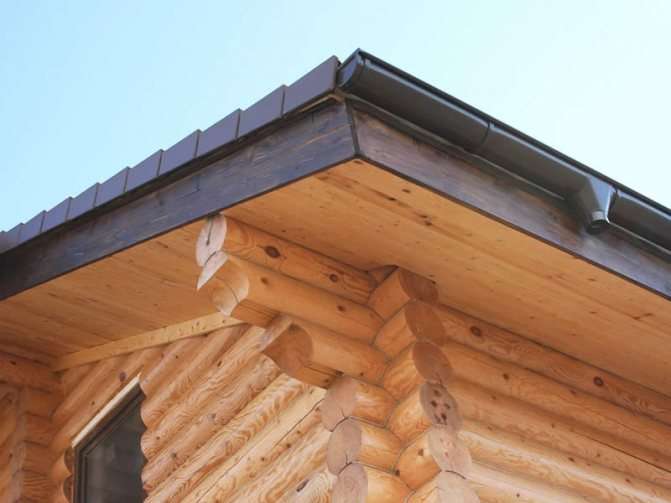

Карнизный свес – часть ската, которая выступает за границы фасадных стенок строения и предназначена отводить воду от коробки и облагораживать внешний облик. Малая величина свеса 50–60 см, но эти значения могут изменяться в широких границах с учетом строй традиций в данной местности. Например, некие проекты домов в Финляндии используют карнизный свес в качестве навеса для веранды, а это достаточно большая конструкция, требующая высочайшей квалификации строителей.

Карнизный свес кровли

Разновидности свесов

Свес крыши обеспечивает защиту стенки от попадания талой воды, косого дождика, также затеняется дом от горячих солнечных лучей.

В строительстве карнизный свес классифицируется по своим конструкционным разновидностям:

• Передний. Данная конструкция служит для защиты внешних фасадов строения и, на самом деле, является продолжением крыши, выступающей за внешние границы скатных кровель. Длина переднего карнизного свеса быть может от 400 до 1000 мм и находится в зависимости от места расположения карнизного выпуска. В отдельных случаях длина быть может увеличена, до нужного размера. Передний свес в отличие от бокового, практически всегда делают закрытого типа и подшивают разными материалами.
• Боковой. Обычно применяется при двускатных кровлях и размещается по краям кровли строения. Длина боковых свесов варьируется в границах от 500 до 600 мм.

Свес кровли по нормам в неотклонимом порядке оборудуется огораживанием и обеспечивает задержку снежного массива.

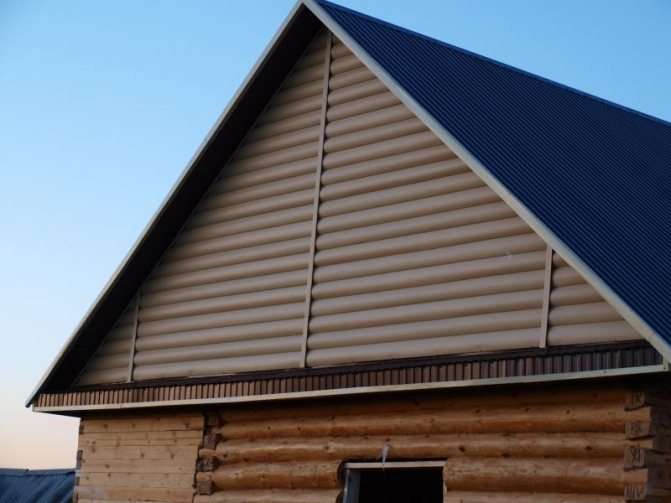

Установка бокового свеса крыши Источник ros-k7.ru

Виды по форме ?

• Укороченные. Это безупречное решение фактически для всех типов крыш, включая неординарные: шале, мансардные и другие.
• Коробочные. Устройство карниза крыши может быть на одно- либо двухскатной, также на вальмовой конструкции. Нужна внутренняя обшивка рубероидом и теплоизоляционным материалом.
• Подшитые. Это одно из вероятных вариантов устройства для двухскатных и вальмовых крыш. Это доски, которыми обшивают выступающие стропила. Эти свесы можно подшивать как по вертикали, так и по горизонтали. В большинстве случаев их устанавливают на фронтон.
• Неподшитые. Они представляют собой продолжение скатов, потому составляют единое целое с кровельной поверхностью. Применимы для скатных и вальмовых крыш. Конструкцию не надо дополнительно облицовывать.

Главные варианты устройства свесов

Зрительно выступ крыши над стенками наращивает площадь дома и визуально уменьшает высоту строения либо дома. Различают несколько главных вариантов устройства этого элемента кровли:

• Дома с мансардой. Конструкции крыши с мансардой предугадывает наивысшую ширину карнизных свесов. Это связано не только лишь для сотворения эстетических дизайнерских пропорций, да и для организации защиты вертикальных поверхностей фасадов под выступающими скатами мансарды.

• Дома, расположенные в размеренной климатической зоне. Если постройка находится в районах со слабенькой ветровой нагрузкой, то в таких случаях потоки дождика ветром не будут «задуваться» на внешние стенки фасада. Потому часто в таких местах встречаются строения без карнизных свесов. Примером может служить строительная классика – дом в британском стиле с каменными стенками и оборудованный черепичной кровлей с крохотным узеньким карнизом. Такое минималистическое решение карниза полностью оправдано: каменные стенки, и узенькие оконные просветы не нуждаются в особенной защите от непогодных критерий.

Если дом находится в «тихой» зоне ему не необходимы огромные свесы Источник penoprofil.ru

• Узенькие свесы. Дом, оборудованный узенькими свесами, зрительно смотрится компактно за счет того, что узенький карнизный свес опирается на выступ стенки. Выходит, что свес размещен на карнизе строения, а сама конструкция карниза вроде бы «завернута» во фронтон строения. Из-за этого внешний вид строения приобретает грациозность и воздушность конструкционных линий и пропорций стремящихся ввысь. Узенькие свесы кровли отлично подходят для построек, расположенных черте города с плотной застройкой, при наличии маленького по площади приусадебного участка либо при его отсутствии. В таких случаях дома с карнизами малых размеров за счет собственной практичности идеально вписываются в окружающую застройку.
• Широкие карнизы. Свесы крыши большой ширины делают комфортабельное и защищенное места под ними. Под внешними стенками дома, оборудованного широкими карнизами, создается комфортное место, в каких так и охото поставить лавки и кресло-качалку, украсить вазонами и навесноыми кашпо с прекрасными расцветающими растениями. В пригородном доме под широким навесом можно поместить садовый инвентарь, летнюю кладовую, место для складирования дров. Дом, оборудованный широкими карнизами, в окружении цветов, зеленоватых газонов, лужаек, завлекает к себе внимание неподражаемым стилем и эстетичным дизайном.

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании кровли.

Выбор конструкции карнизного свеса оказывает влияние на энергоэффективность строения. Чтоб понизить перегрев дома и сделать комфортабельные условия проживания в летнее жаркое время года в зданиях с южной и юго-восточной ориентации, окна на нижнем этаже нередко оборудуются защитными маркизами либо ставят рольставни с затеняющими козырьками. Таким образом, можно понизить издержки на остывание внутренних помещений, связанные с лишним летним нагревом горячего солнца

Козырек над окнами защитит от излишка солнца летом Источник makebestphoto.ru

КАРНИЗ ДЛЯ ШТОР В Древесном ДОМЕ

Древесный дом – обычное жилье, энтузиазм к которому никогда не слабел. Некие особенности эксплуатации и обслуживания такового дома плохо оказывают влияние на количество желающий выстроить таковой дом и жить в нем. В то же время возникают новые способности оптимизации домашнего хозяйства в древесном доме.

Интерьеры древесного дома Одна из более всераспространенных и фаворитных конструкций древесного дома – сруб из бревен либо бруса. Технические особенности сруба (осадка и влажностные деформации) делают прибыльным оставлять сруб видимым не только лишь снаружи, да и снутри. Таковой сруб, как база интерьера – мощный стилистический и технический фактор. Сруб определяет в значимой мере стиль дизайна интерьера, который в большинстве случаев представляет собой вариацию обычного древесного жилища.

В таком интерьере совсем органично смотрятся любые объекты сельского обихода и стиля жизни – самотканые ковры, самовар, лоскутные одеяла, мебель полукустарного вида и все остальное, ассоциируемое с образом избы. В таком мало архаичном интерьере с российской печью тяжело отыскать место для телека, холодильника, стеклянной мебели и других нынешних объектов. Даже тонюсенький потолочный карниз малого сечения может смотреться неубедительно на классическом потолке, зашитом доской.

Нынешние актуальные реалии требуют отыскивать такие решения интерьера древесного дома, при котором будет возможность воспользоваться благами цивилизации и достоинством элегантного интерьера древесного дома. Спектр таких решений велик – от полного отказа от сруба в интерьере до тактичных и смышленых находок сочетаний древесных конструкций и поболее нынешних отделок.

Например, одно из более всераспространенных средств модификации интерьера древесного дома – отделка потолков гипсокартоном. Приобретенные большие белоснежные плоскости потолков в состоянии сделать интерьер сруба изрядно более содержательным и выразительным. Сруб воспринимается более остро на фоне белоснежных плоскостей.

Сразу решается несколько практических и художественных задач, например –упрощается выбор люстр и потолочных профилей для развески штор. И люстры, и потолочные профиля воспринимаются более органично на сплошном белоснежном поле потолка. Решение карниза для потолка быть может еще больше красивым, если таковой профиль укрепить в скрытном, неприметном месте, к примеру – за уступом либо перепадом потолка либо даже в специально канале – углублении. Пре раскрытой шторе о наличии карниза в помещении можно только догадываться.

Белоснежный гиспокартонный потолок в деревячнном доме из бруса и карнизные профиля, установленные незаметным образом

Таким образом, грамотный и проф проект древесного дома предполагает все нужные решения по интеграции чужеродных срубу объектов в интерьер – кухонного оборудования, домашней техники, электроники и даже нынешних аксессуаров интерьера. Большая часть таких аксессуаров – представители нынешнего дизайна и их органичное включение в интерьер становится естественным, когда интерьеру сруба приданы черты нынешнего сооружения.

Проектные решения такового рода требуют разработки высококачественного и понятного зрительного материала, отражающего нужные особенности используемых материалов, фактуру их поверхности и другие принципиальные детали.

Естественное противоречие меж архаичным видом интерьера обрубленного дома обычного вида и нынешних штор быть может разрешено феноминальным контрастным образом. Такое правильно отысканное решение – большая фортуна даже для опытнейшего проф проектировщика. От любителя самодеятельного дизайна интерьера требуется повышенное внимание и чувствительность к композиционным качествам помещения.

Карнизы для древесного дома

можно выбрать, не стремясь сделать их неприметными на фоне старомодного сруба. Напротив, можно испытать отыскать решение с профилями, обильно увенчанными декором на планке. Задачка дизайнера в таком случае будет состоять в поиске красивого сочетания декора карниза и стилистики сруба. Ради фуррора в таком поиске есть смысл издержать время на изготовка макета грядущего потолочного карниза для штор из картона либо бумаги. Корректируя набросок и нрав такового макета можно достигнуть положительного результата.

Многие самодеятельные дизайнеры поступают очень дальнозорко, когда выбирают тройные карнизы для штор. Такая конструкция хороша тем, что позволяет сделать очень колоритную и насыщенную композицию из трёх видов тканей. Энергия такового комплекса штор быть может так значимой, что, образно говоря, не повстречает сопротивления обычного интерьера.

Размеры свесов

Величина карнизных свесов могут варьироваться по ширине от 0,6 до 1,5 метра. Для того чтоб точно установить на какую длину следует выпускать свес крыши следует ознакомиться с техническими нормами СНиП II.II-26-76 с рекомендованными размерами карнизных свесов зависимо от технических черт кровельной конструкции. Не считая того, строй нормами регламентируется вид конструкции свеса зависимо от их предназначения и вида.

Размеры свесов подбираются зависимо от формы крыши и погодной нагрузки Источник pinterest.com

Но если разобраться, серьезного регламентирования проекции вылета кровельного свеса на горизонтальную поверхность строй нормы не предугадывают. Есть общие советы по устройству малых размеров свесов зависимо от материала покрытия кровли:

1. Шифер (асбестоцементные волнистые листы) – малый размер вылета не меньше 50 мм.
2. Черепица из керамики – малый свес должен быть не меньше 70 мм.
3. Железные кровли, профнастил – не меньше 100 мм.

Для личных домов выбирается карниз, сочетающий строительную выразительность, эстетическую красоту и защитные многофункциональные особенности. Хотя и устройство такового карнизного свеса финансово не дешевое и на техническом уровне более трудно, многие обладатели сознательно идут на это удорожание строительства, потому что в процессе использования таковой карнизный свес полностью оправдает себя.

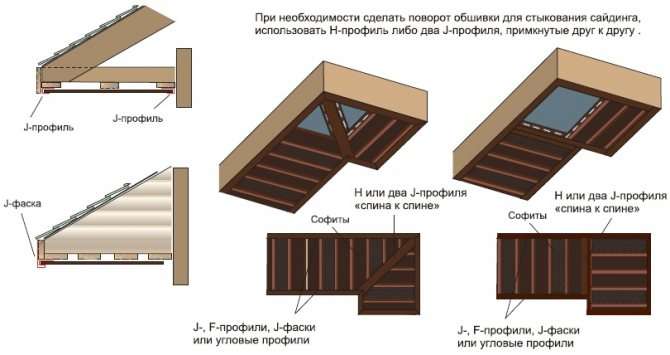

Разработка монтажа

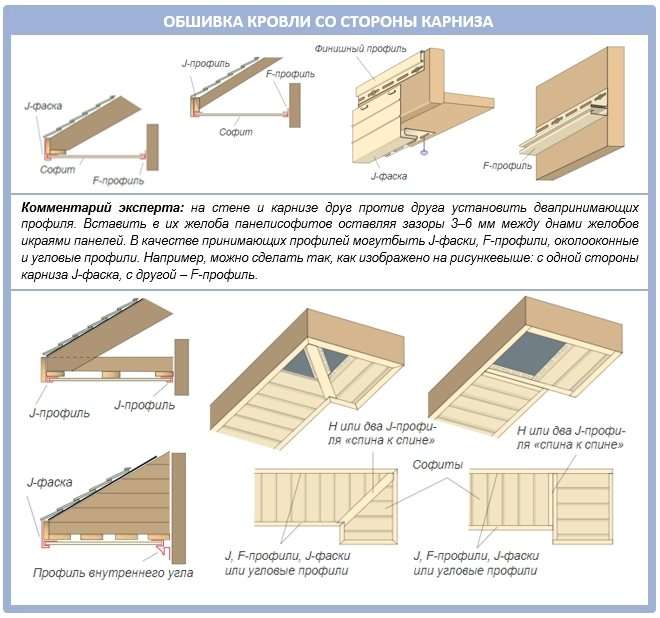

Крышу со стороны фронтонов обшивают по периметру J-профилем либо особым профилем для внутреннего угла.

Тут такие же правила монтажа, как и для вертикальных частей, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все следующие – в их центре.

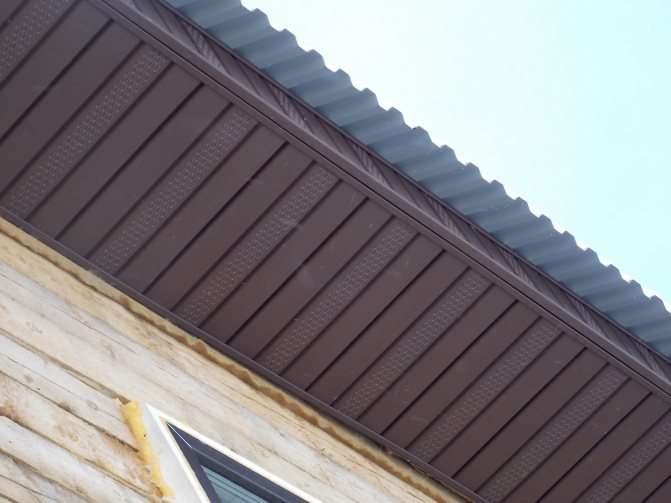

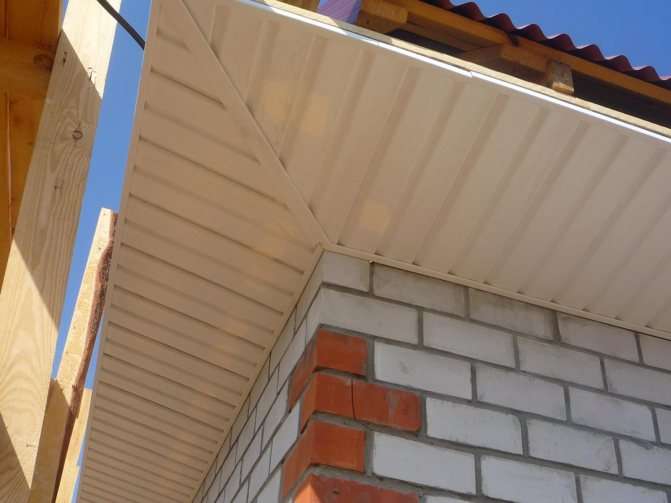

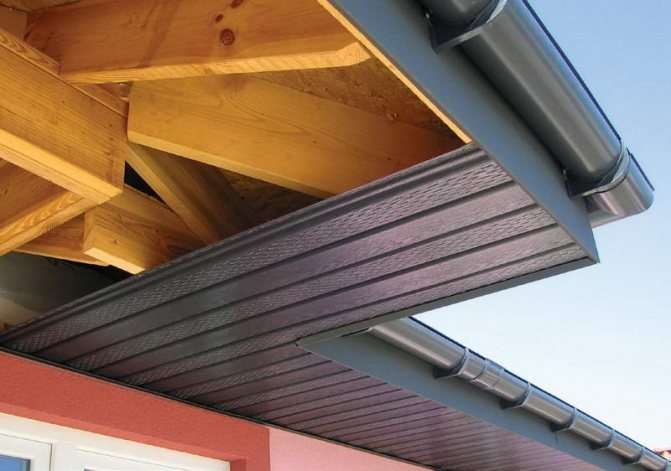

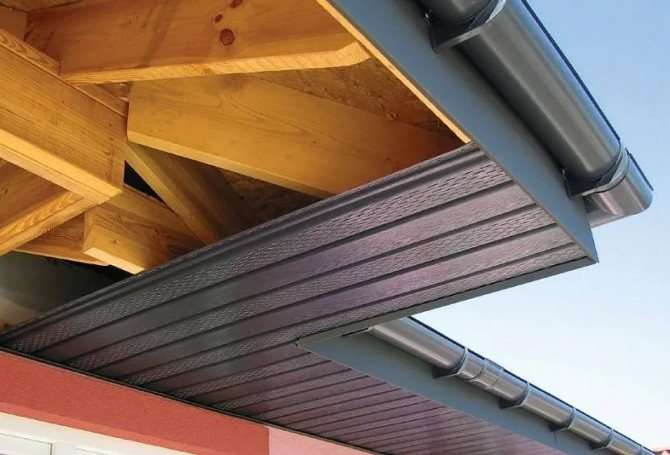

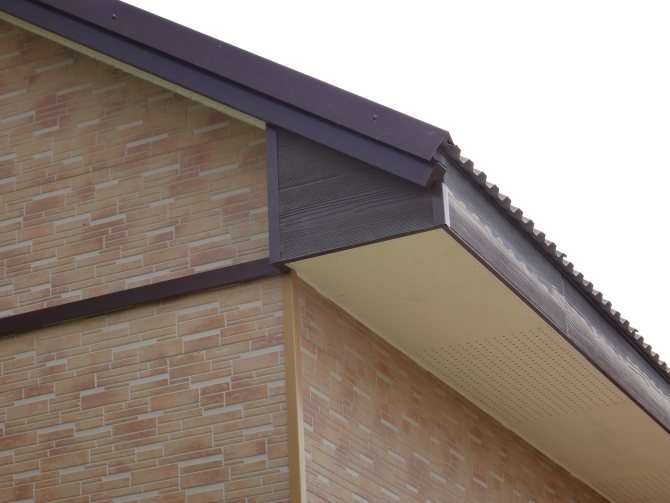

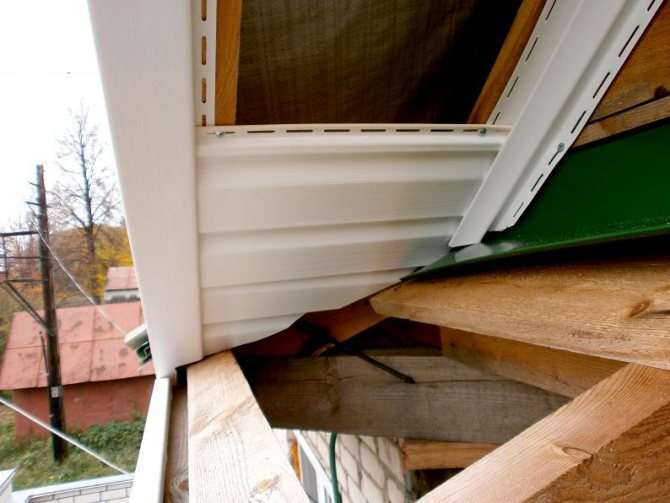

Установка перфорированной виниловой подшивки

Виниловые софиты в особенности ценны тем, что подходят для недоступных мест. Для их монтажа не надо особое оборудование, особенные познания и способности.

Достаточно только изучить аннотацию от изготовителя и наши мастер-классы:

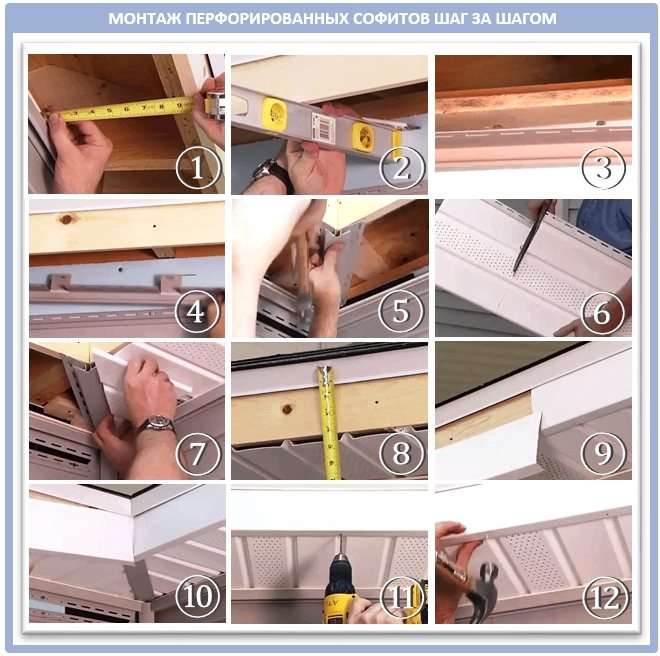

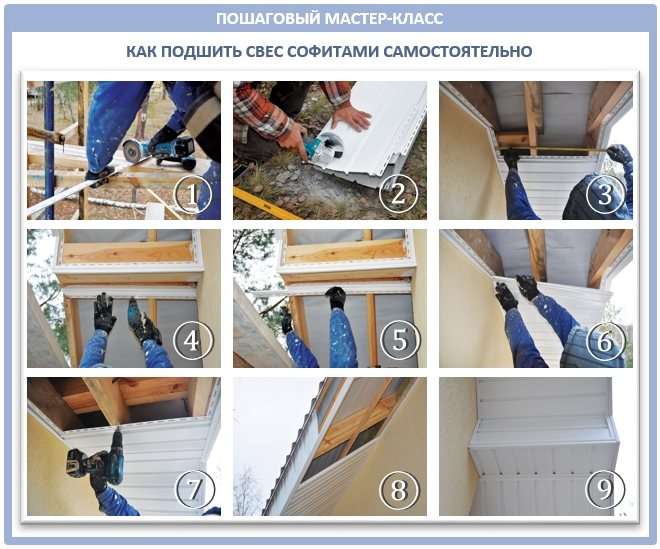

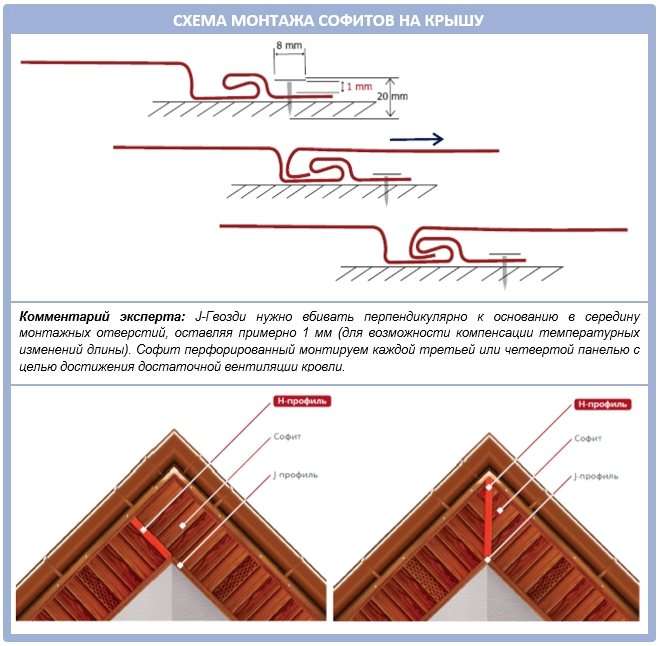

Итак, сперва к фронтонному либо карнизному свесу по всей его длине монтируют две планки. Дальше следуйте аннотации:

• Шаг 1. К первой с нижней стороны прикручивают J-паз.
• Шаг 2. Дальше софиты нарезают по длине свеса.
• Шаг 3. В угол вставляют J-профиль и фиксируют его шурупами.
• Шаг 4. Вырежьте край самых близких к профилю софитов и воткните.
• Шаг 5. Сейчас перебегаем к облицовке ветровой доски.
• Шаг 6. Меж собой закрепите такую облицовку в замок.
• Шаг 7. Зафиксируйте все планки шурупами и закройте встык угол.

А вот превосходный мастер-класс монтажа виниловых софитов со сокрытой перфорацией:

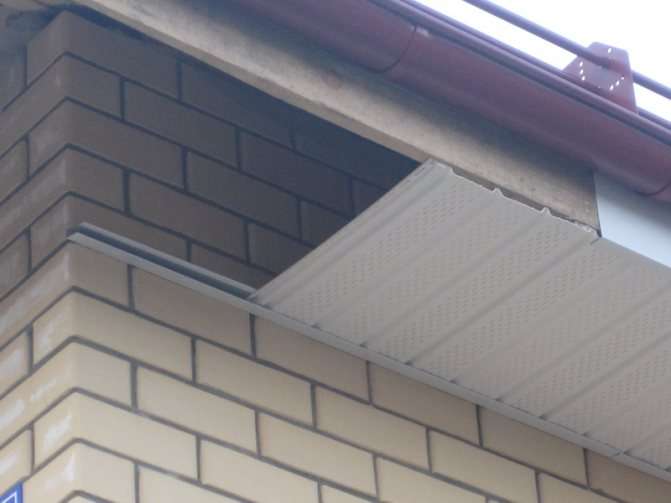

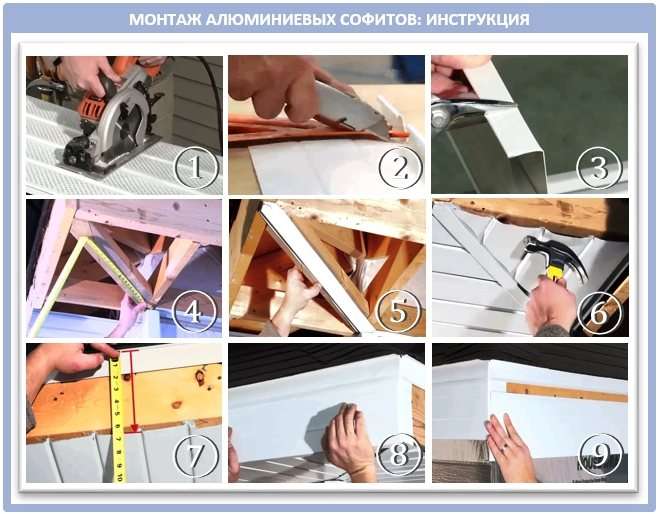

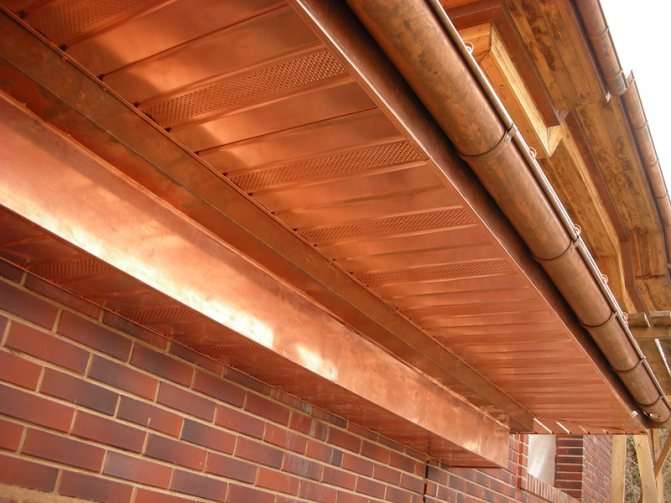

Установка сплошной железной подшивки свеса

Чтоб зафиксировать железный софит на стенке, нужно сперва закрепить вдоль стенки J-образный профиль.

С помощью строительного уровня сделайте на стенке метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Дальше отмерьте расстояние меж желобами и профилями и отымите 6 мм, чтоб учитывать вероятное расширение и сжатие материала. Что конкретно необходимо делать, для вас даст подсказку наша фотоинструкция:

Чтоб завести верхний край J-фаски под финальную планку, в ней нужно сделать просечку особых «заусенцев». С этой задачей вы полностью справитесь без помощи других, в особенности если воспользуетесь особыми для этой цели инструментами.

Так, просекатели Freund 360020 и Малко NHP1R просто пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита необходимо воткнуть в паз, другой – прикрутить ко 2-ой из планок. Установите все на место, и закрепите каждую из панелей в середине отверстия.

Дальше прикройте лобовую доску J-фаской. Для железного софита ширина листов должна строго соответствовать расстоянию меж J-фаской и J-профилем, необходимо только отнять 6 мм на тепловое расширение и, если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита меж J-фаской и J-профилем.

Вот вам наглядный пример подшивки металлическими софитами сложной формы:

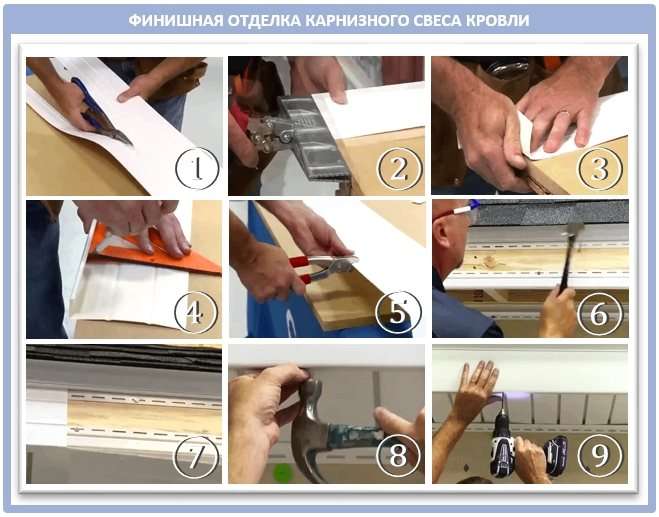

Финальная отделка свеса крыши

Место соединения софита со 2-ой планкой закрывают лобовой планкой. Это нужно, чтоб придать торцевому краю законченный вид:

Вырежьте планку подходящей ширины и отогните край. С помощью специального гиба и кусачек сформируйте финальную планку.

В нашем случае размер лобовой доски приметно для глаз превосходит размер J-фаски, а потому следует вести установка с выносом на лобовую доску через два J-профиля либо наружный угол.

Тут употребляется софит светлого колера, и это правильно – черные в таком случае не рекомендуются. И, в конце концов, зафиксируйте финальную планку.

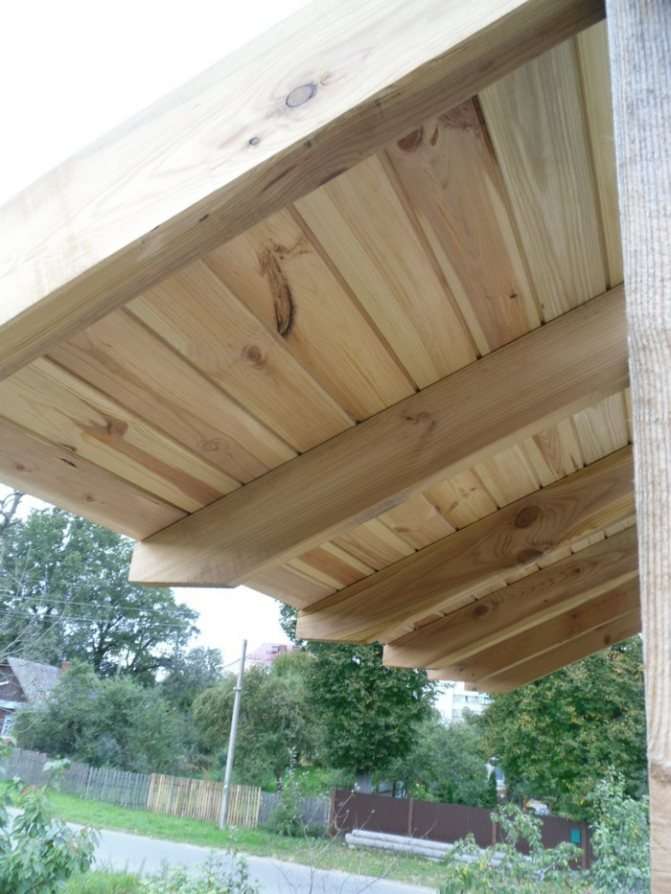

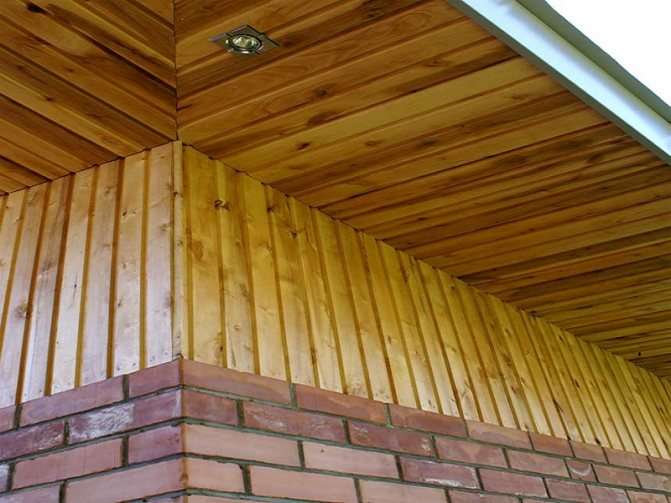

Установка древесной подшивки

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном методе будут приметны все выпуклости, а вот подшивка маленькими брусками от края крыши к стенке отлично прячет все недочеты.

Если лобовой доски нет как такой, тогда софит необходимо закрепить меж 2-мя J-профилями, размещенными на свесе кровли и на стенке:

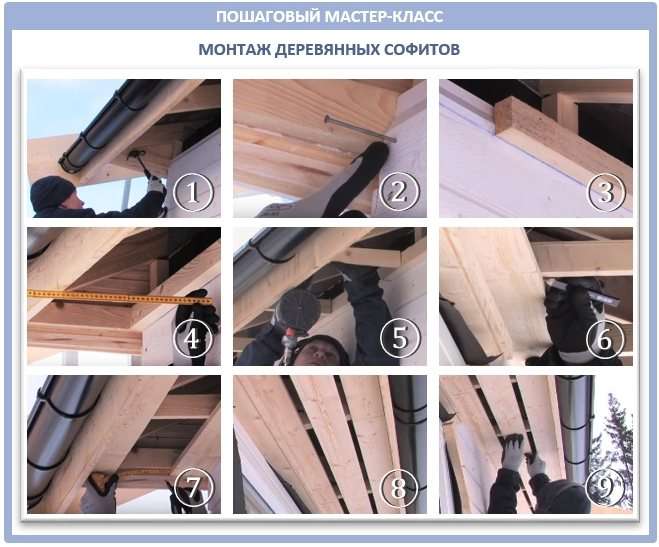

На практике установка древесной подшивки смотрится так:

Подобрали себе подходящий вариант? Рады, что смогли посодействовать!

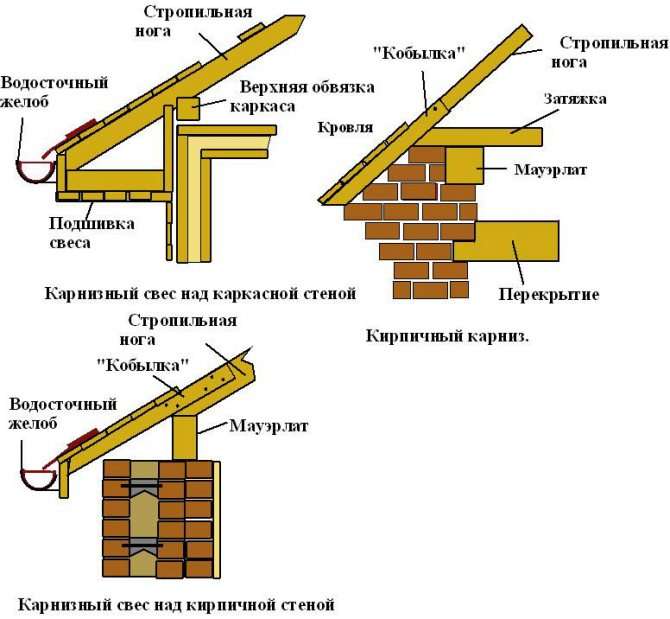

Конструкция карнизных свесов

Зависимо от конструктивных видов, свесы разделяются на последующие виды:

• свесы, выполненные вровень со стенками внешнего фасада;
• открытые конструкции свесов;
• карнизы закрытые;

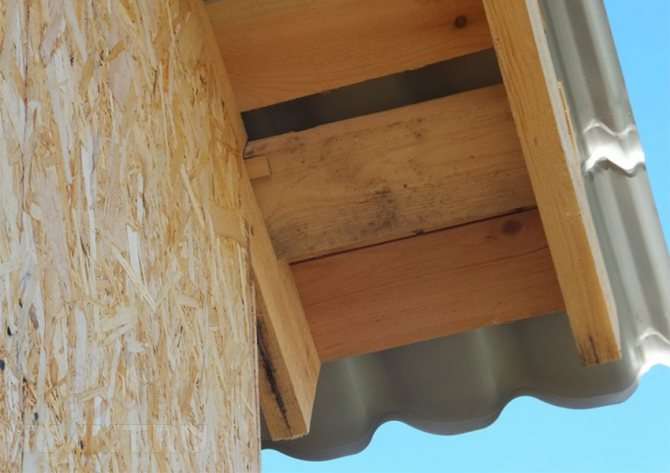

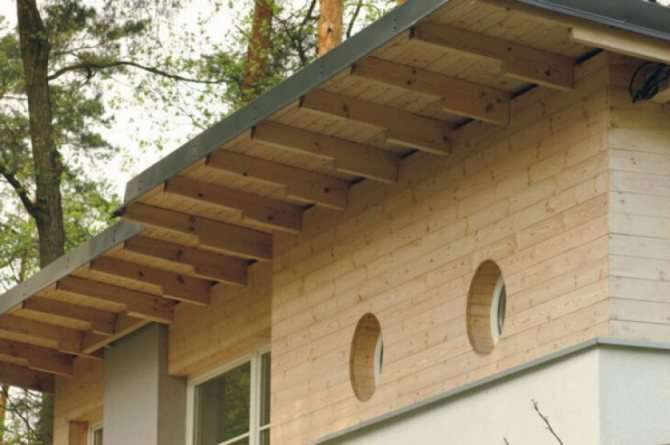

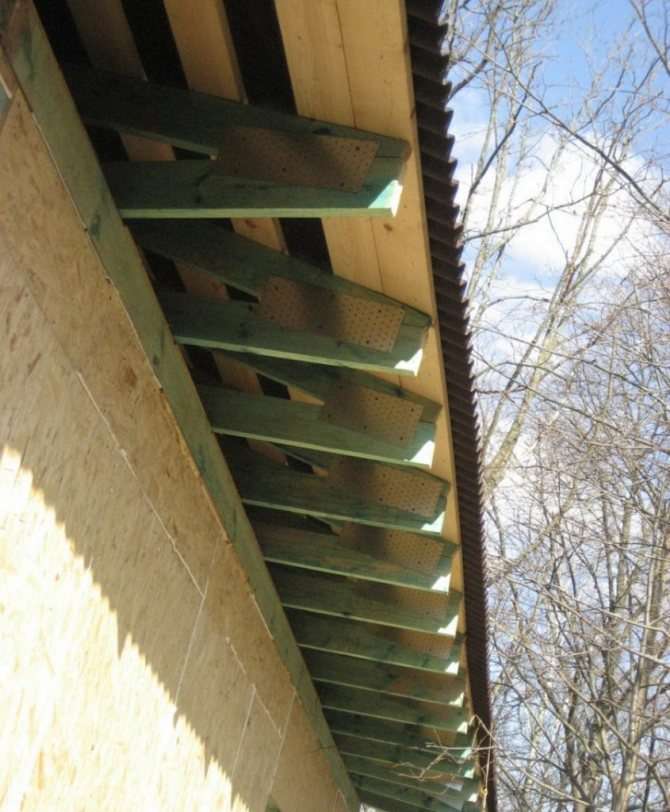

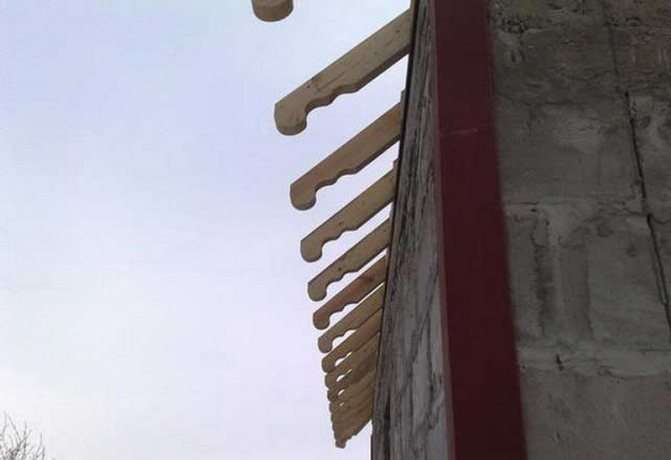

Открытые свесы являются продолжением стропильных ног, выходящих за вертикальную плоскость внешних стенок. При таком расположении комфортно монтировать водоотводящую подвесную систему, которую укрепляют на боковую часть стропильной системы либо на верхнюю сторону стропил.

Система открытых свесов Источник stroyfora.ru

В большинстве случаев такая открытая система свесов применяется в личном строительстве.

Карнизные открытые свесы предоставляют широкие дизайнерские способности для сотворения неподражаемого строительного вида строения. Открытая нижняя часть кровли, подшитая сплошной доской и «торчащие» стропильные ноги широких свесов смотрятся красиво и примечательно.

Высотные и высотные дома, обычно, открытыми карнизами не оборудуются.

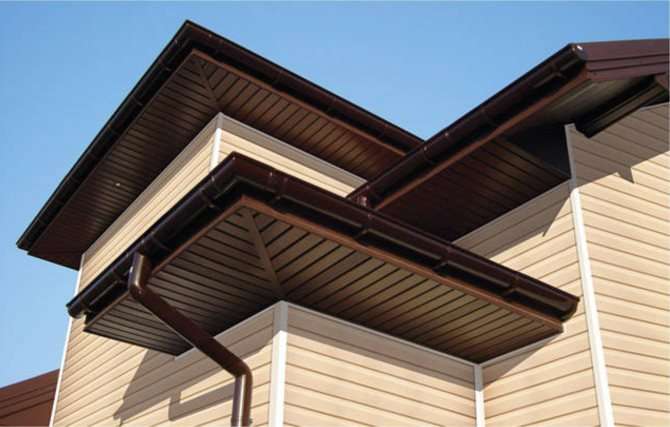

В текущее время в строительстве в большинстве случаев используют закрытые карнизные свесы, при помощи которых придается зданию осторожный и красивый нынешний вид. Для удобства эксплуатации закрытые свесы оборудуются софитами, которые делают дополнительное освещение в черное время суток. Для подшивки кровельных свесов в большинстве случаев выбирается особый сайдинг, имеющий перфорированную конструкции в виде крохотных дырочек, помогающих решить животрепещущий вопрос вентиляции подкровельных пространств.

При выборе конструкции карнизного свеса принципиально учитывать вероятные нагрузки от снега, ветра и личного веса. Если этого не сделать, то может произойти перегрузка карнизного свеса, что может привести к необратимой деформации карнизных частей.

При обустройстве карнизов необходимо учитывать критическую нагрузку, которая быть может возложена на них зимой Источник red-price63.ru

Вывод

Сейчас вы обладаете всей нужной информацией, чтоб сделать надежный и действенный карниз. Если же вы столкнетесь с какими-либо сложностями – пишите комменты, и я с радостью для вас отвечу.

Приглянулась статья? Подписывайтесь на наш канал Yandex.Дзен

17 ноября 2021г.

Кровля,Элементы конструкции

Если вы желаете выразить благодарность, добавить уточнение либо возражение, что-то спросить у создателя — добавьте комментарий либо скажите спасибо!

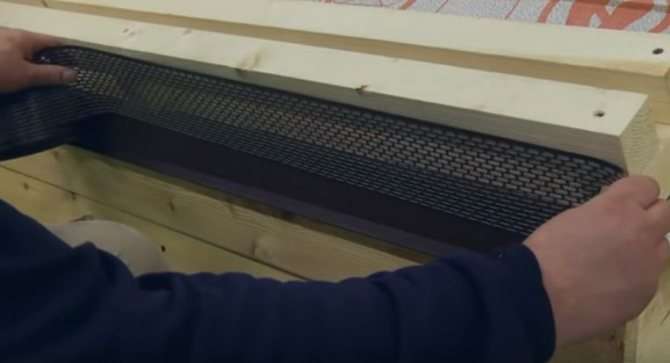

Организация вентиляции

Если свес кровли вполне запирается, принципиально обмыслить его вентиляцию. Если фронтонные карнизы не требуют устройства доп отверстий для вентиляции и подшиваются «в сплошную», то карнизные подшитые свесы должны предугадывать естественную компанию вентиляции неэксплуатируемых чердачных и подкровельных пространств. Поступаемые воздушные потоки движутся снизу ввысь, и чтоб теплый воздух выходил и не оседал в виде конденсата на конструкциях стропильной системы, в верней части крыши делаются особые маленькие отверстия – продухи, а для притока в карнизных свесах производятся приточные воздушные отверстия.

Вентиляция не последний элемент при организации кровли Источник penzatile.ru

Для расчета количества приточных воздухопроводящих отверстий руководствуются техническими советами: размер отверстий находится в зависимости от общей проекции площади крыши и принимается равным 1/500 всей площади. Размер приточных воздухопроводящих отверстий, естественно, должен быть равен количеству продухов в высшей части крыши. Чтоб под карниз крыши не залетали маленькие птицы и разные насекомые, отверстия вентиляции запираются защитными сетками.

Монтажные работы

Установка карниза крыши производится с учетом организации вентиляции кровли. Независимо от типа свеса принципиально соблюдать также ровненькое размещение стропильных ног, выступы и наклон частей конструкции. Боковые свесы собирают в таковой последовательности:

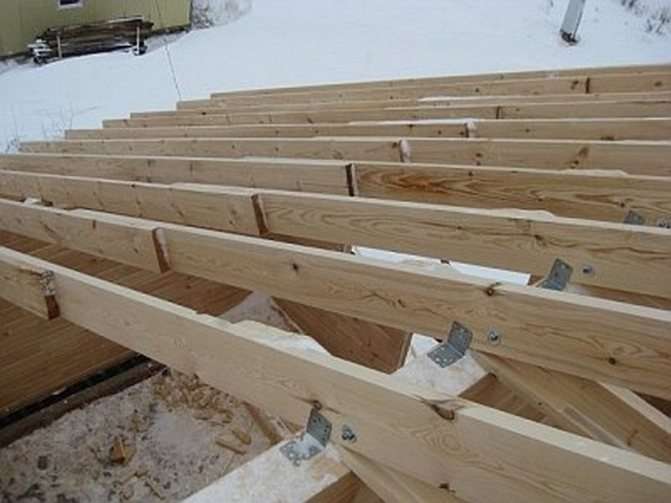

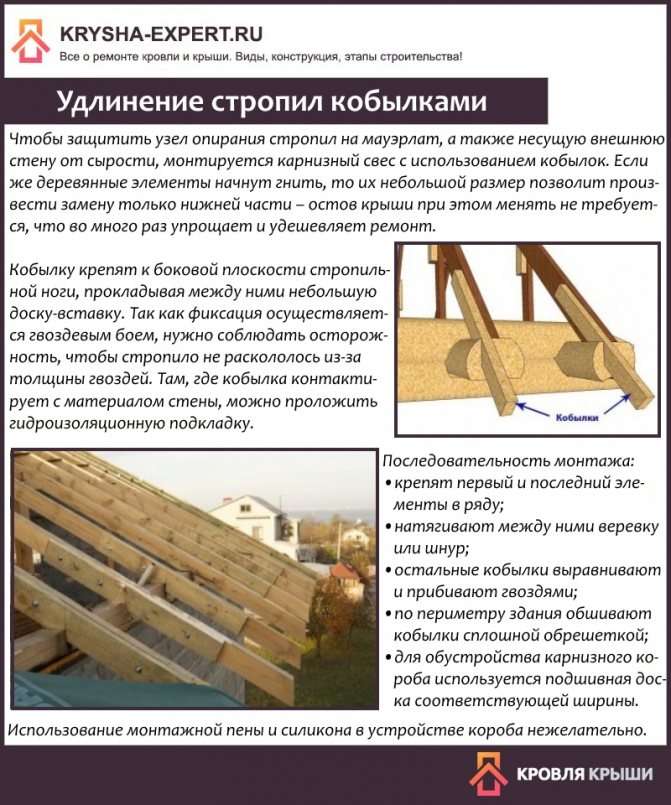

• наращиваются стропила;

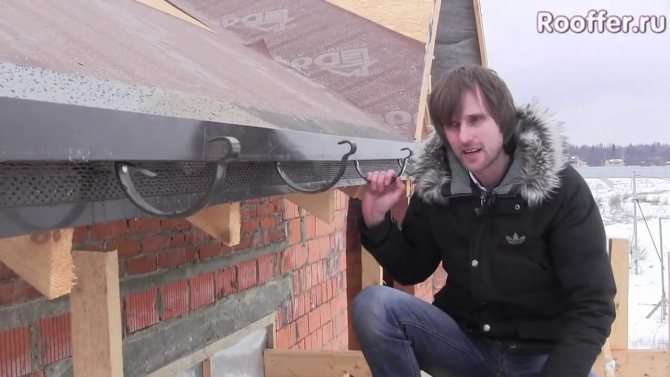

• устраивается обвязка по кромкам (к этой планке дальше крепится водосточная система);

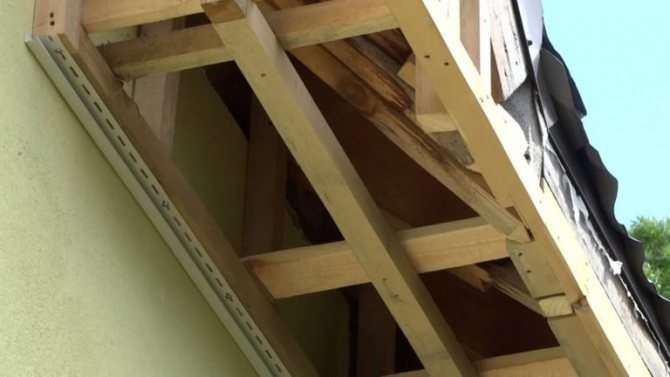

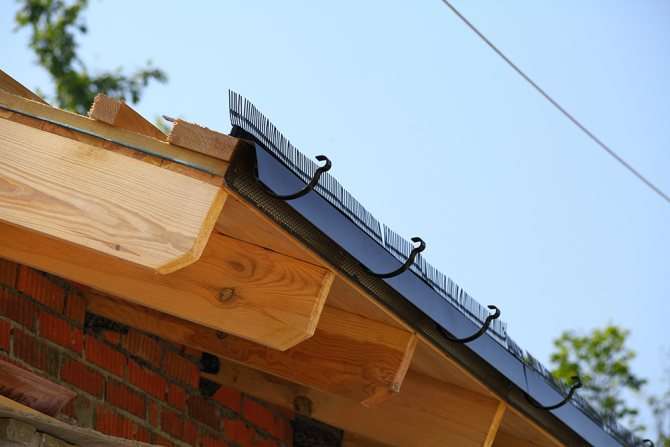

Обвязка из досок Источник krovlyakryshi.ru

• крепится лобовая доска (из железного полотна либо дополнительный элемент из комплектации кровельного покрытия);
• если проектом предвидено, то в окончание формируется короб и производится обшивка.

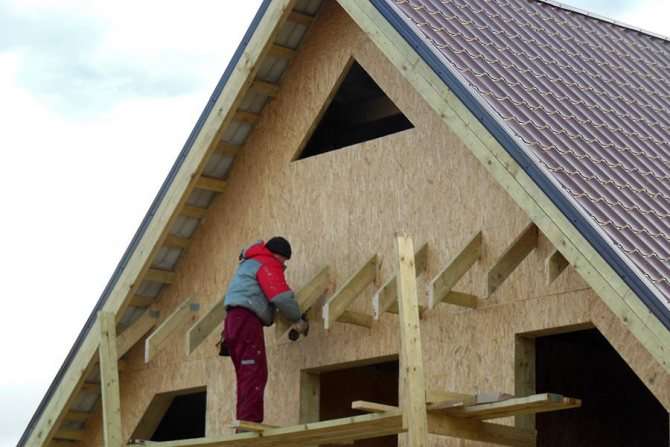

Установка фронтонного свеса включает последующие деяния:

• корректируется длина выступа обрешетки в согласовании с проектной;
• крепится торцевая доска кромкам (в том числе к коньку);
• устанавливается сплошной кровельный пирог по всему скату и карнизу.

Когда конструкция собрана можно приступать к отделке карниза крыши. Подшивка производится 2-мя методами:

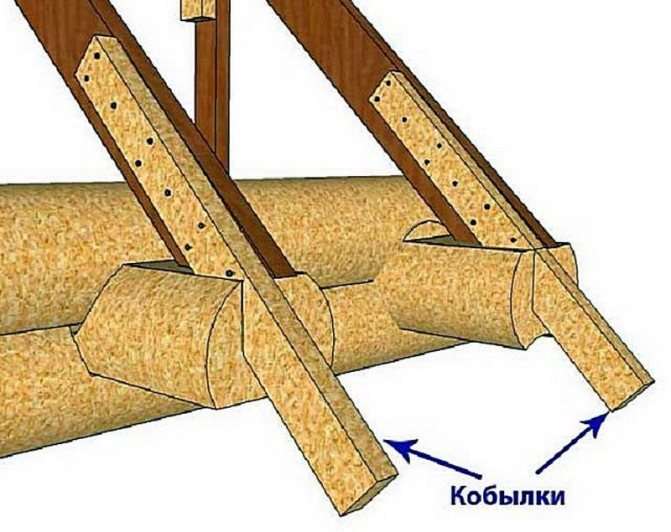

1. Горизонтальная. К стропильным ногам либо кобылкам и фасаду укрепляют брусья для формирования коробки. Чтоб водосток был неплохим, стропила должны быть на 10 мм ниже. Если просвет стенки длиннющий, то инсталлируются доп перемычки под прямым углом. Обшивочная доска фиксируется вдоль фасада.
2. По стропилам. Методика животрепещуща для свеса длиной до 500 мм, ската с склоном в границах 30 градусов, если карниз выполнен в одной плоскости, избран фронтонный тип конструктивного выполнения. На стропильные ноги тут набивается опорная обрешетка вдоль либо перпендикулярно стенкам.

Обшивка свеса Источник remontnik.ru

Материалы для отделки

Древесная порода

Более всераспространенный вариант обшивки – доски из древесной породы хвойных пород. Материал должен быть сухим, потому что мокроватая древесная порода с течением времени усохнет, деформируется, что усугубит внешний облик кровли.

Рекомендуемая толщина древесной обшивки – 17-22 мм, длина и ширина подбираются исходя из имеющихся габаритов крыши. Доски, созданные для обшивки, обрабатываются дезинфицирующим составом, лакируются либо окрашиваются. Крепление частей обшивки производится с шагом в 1 м. Доски длиной наименее 6 м достаточно зафиксировать в 2-ух местах – по бокам. Такое оформление просит реставрации каждые пару лет.

Сталь

Листы покрытой цинком стали также подходят для обшивки свесов крыши. Толщина стали должна быть в границах 0,6-0,8 мм. Установка железных листов должен производиться с внедрением специального оборудования, сначала осуществляется разметка и вырезка материала. Все кромки обрабатываются краской для защиты от коррозии.

Алюминий

Дюралевые листы, покрытые защитным слоем способом напыления, тоже подходят для отделки кровельных свесов. Толщину лучше выбирать 0,6 мм, а длину – менее 6 м. Дюралевые пластинки фиксируются при помощи особых защелок, потому очень длинноватые элементы обшивки будут провисать.

Оформление короба для подшивки

Деяния по созданию коробов на крыше своими руками производятся в серьезной очередности:

Порезать и за ранее обработать материал антисептиками и лакокрасочными материалами. Установить и зафиксировать доску по нижней стороне стропил. Прибить брус к стенке выше на сантиметр относительно лобовой доски. Расположить все детали подшивки поочередно: один их край скрепить с брусом, смонтированным к стенке, другой же ? с доской, расположенной по стороне стропил. Чередовать через однообразные расстояния панели с решетками для вентиляции либо оставлять щель меж частями подшивки в границах 2 см и поболее. Укреплять изделия профильными пластинами, саморезами, уголками

Рекомендуем изучить — Средиземноморский стиль в интерьере — советы, правила и варианты дизайна

Направьте внимание! Если доски длинноватые, креплений нужно во избежание деформации не меньше 3-х. Чтоб оформить углы, панели монтировать по обе стороны стропил либо плашмя.

Плиты фанеры и ОСП

Для отделки крыш необходимы только водостойкие марки фанеры. Плиты устанавливаются большенными кусочками, так что делка займёт совершенно мало времени. Фанера крепится к за ранее изготовленной древесной коробке из брусков. Роль вентиляции играют готовые решётки, врезанные в фанеру либо ОСП. Так как эти материалы без обработки смотрятся достаточно неприглядно, их нужно выкрасить в тон стенкам фасада либо кровли.

Обшивка кровли листами водостойкой фанеры

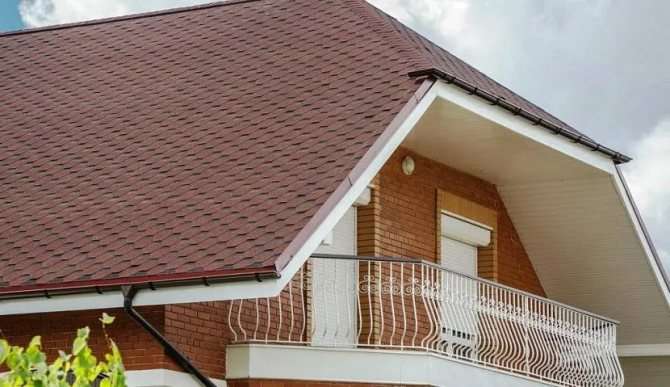

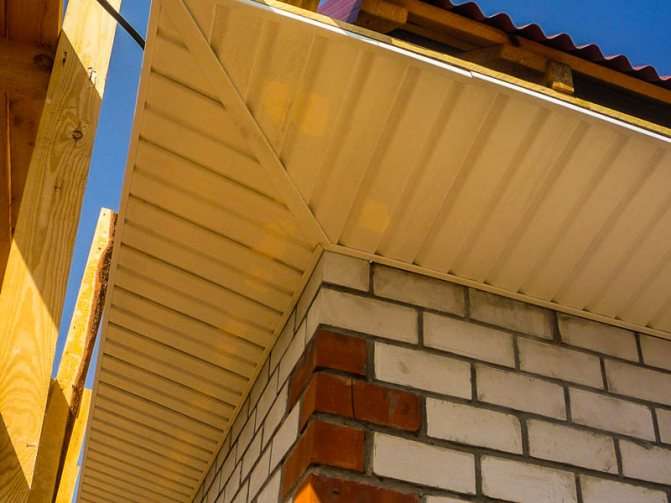

Отделка софитом

Софиты — планки, которые выпускаются конкретно для обшивки карнизов. Материал быть может различный — ПВХ либо металл. Обшивка софитом смотрится достаточно эстетично, планки выпускаются в различных цветовых вариантах и с разной фактурой, потому подходят к наружной отделке хоть какого дома. Что заходит в набор:

• софиты;
• фаски;
• профили с пазами для установки планок;
• финальные планки.

Софиты выпускаются для фронтона — двойные, тройные и сплошные. Для карнизов же предусмотрен особенный перфорированный вариант этого отделочного материала. Софиты ординарны в монтаже, так что с отделкой свесов можно просто совладать своими руками, не прибегая к помощи экспертов. Планки нарезаются по ширине свеса и крепятся к профилям, за ранее установленным на древесную решётку.

Карниз древесного дома

Карнизы, венчающие здание, представляют переход от наклонной почти всегда плоскости кровли к вертикальной стенке. Междуэтажные карнизы являются средством горизонтального членения стенки.

В многофункциональном отношении карниз служит для предохранения верхних частей стенки от намокания водой с крыши и отчасти от конкретного деяния дождика. Совместно с тем карниз является одним из важных составляющих строительной выразительности строения.

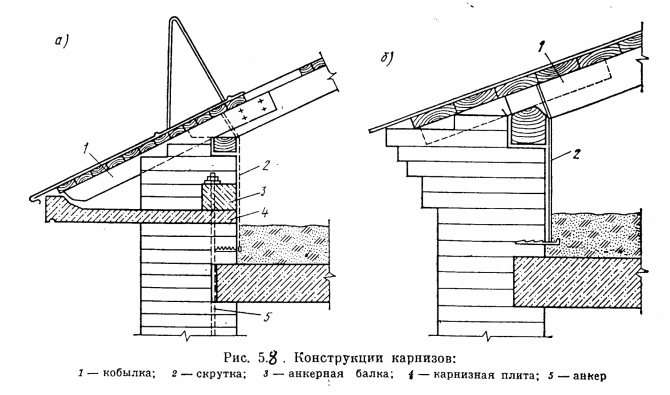

Древесные карнизы

Древесные карнизы более обычных конструкций используются в обрубленном, каркасном древесном, каменном и облегченном строительстве. Карниз, образованный выпущенными стропильными ногами. Вынос более 50—70 см, вынос почти всегда делается с помощью кобылок, врубаемых в венец и ригели меж стропилами.

Карнизы подшивные прикрепляют к свешивающимся стропильным ногам (на спуске), располагают по выпущенным затяжкам либо шпалам, располагают на консолях (с огромным свесом), в случае рубки стенок с «остатком» концы верхнего венца выпускаются в виде консолей, по которым и делается обшивка, располагают по нарожникам — шведского типа

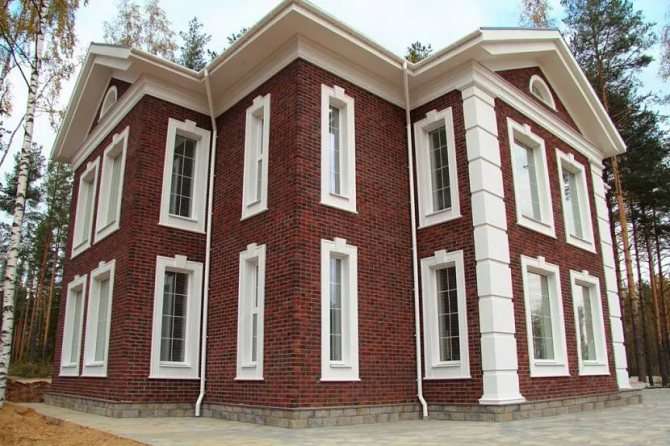

Каменные карнизы

Кирпичные карнизы

Обыденный кирпичный карниз (без армирования) кладка ведется на сложном растворе марки не ниже «30». Тычковые ряды производятся из целого кирпича. Горизонтальные ряды кладки карниза не должны выступать более чем на 0,4 длины кирпича, т. е. на 10 см, в неприятном случае для обеспечения стойкости карниз армируется. Карнизы покрываются кровельным железом с устройством капельников. Свес кровли над карнизом — 7 см. Примечания: Карнизы не должны выступать за красноватую линию более чем на 150 см

1. Временная нагрузка на карниз 100 кг/пог. м.
2. В зданиях высотой более 10 м для подвески люлек и тому схожих приспособлений должны быть предусмотрены вовне карниза неизменные конструкции (скобы, крюки, монорельсы и т. п.) В случае надобноститн конструкции укрепляются в самом карнизе, но с учетом нагрузок от этих конструкций и подвешиваемых к ним приспособлений.

Вынос венчающего карниза не рекомендуется назначать более 75 см . Если кладка ведется на известковом растворе либо способом замораживания, полный вынос карниза не должен быть более 25 см. Карнизы без армирования следует делать с маленьким выносом и с неотклонимым соблюдением условия напуска кирпичного ряда менее чем на 0,4 длины кирпича

Кирпичные карнизы с применением армирования, железобетонных плит

При увеличении выноса и устанэвлении расчетом необходимости усиления карниза используются:

1. кирпичные карнизы с железными балочками профилей — таврового, двутаврового, рельсов. Обозначенные сечения профилей инсталлируются расчетом.
2. кирпичные карнизы с железобетонными плитами нередко железные балочки заменяются железобетонными плитами шириной 7—10 см , анкеры, укрепляющие карнизы, ставятся на расстояниях менее 2 м.

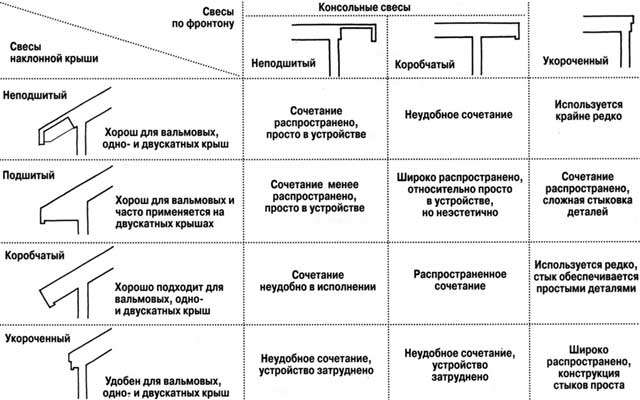

Систематизация

Обычно рассматривают 4 варианта свесов.

• Неподшитый. Неплох для вальмовых, одно и двускатных крыш.
• Подшитый. Всераспространен для двускатных и вальмовых кровель.
• Коробчатый. Область использования подобна неподшитому.
• Укороченный. Удачный для строителей, но плохо выполняющий функцию защиты от воды.

Есть конструктивные решения для роста несущей возможности свесов припомощи креплений либо подобных конструкций. Принцип — создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе неважно какая твердость – неувязка.

Всегда карнизный стеновой свес база для крепления отливов.
