Что такое кровля из фальца и как правильно ее смонтировать

Фальцевая крыша находилась в числе самых фаворитных вариантов укрывного материала для кровли долгие века до возникновения нынешних и дешевых материалов – мягенькой черепицы, металлочерепицы и профлиста. В текущие годы таковой вид кровельного покрытия стал отвоевывать свои позиции за счет внедрения нынешних технологий и девайсов для монтажа. У фальцевой крыши при монтаже и использовании есть как достоинства, так и недочеты, о которых мы побеседуем в данной статье. Также мы пошагово с фото разберем процесс монтажа такового вида покрытия.

Виды металлов для производства кровельного покрытия

Продолжительность эксплуатации фальцевой кровли в значимой степени находится в зависимости от физико-технических черт применяемого металла. В текущее время для укладки железной крыши в большинстве случаев употребляются:

• покрытыя цинком сталь с полимерным защитно-декоративным покрытием;
• алюминий;
• титан-цинк;
• медь.

Разглядим тщательно эксплуатационные характеристики этих материалов.

Покрытыя цинком сталь с полимерным защитно-декоративным покрытием

Фальцевая кровля из покрытой цинком стали с полимерным защитно-декоративным покрытием прибыльно соединяет внутри себя высочайшие эксплуатационные характеристики и доступную цена. Конкретно благодаря хорошему соотношению стоимость/качество этот материал получил самое обширное распространение в личном строительстве. Зависимо от эксплуатационных черт полимерного защитно-декоративного покрытия, срок службы настила может составлять от 15 до 60 лет.

Алюминий

Материал получил достаточно обширное распространение. Отдельные элементы фальцевого настила из алюминия отличаются относительно маленький массой (менее 2кг/м2), гибкостью и высочайшей пластичностью. Цена дюралевой фальцевой кровли существенно выше, чем настила из покрытой цинком стали, но это полностью компенсируется долгим сроком службы, легкостью и гибкостью материала. Механическая крепкость алюминия несколько ниже чем у покрытой цинком стали, но для кровли ее более чем достаточно.

К преимуществам алюминия можно отнести также:

• возможность выпуска как в чистом виде, так и с защитно-декоративным покрытием разных цветов;
• материал не восприимчив к атмосферным осадкам, воздействию брутальных хим соединений и полностью не подвержен коррозии;
• благодаря высочайшей степени пластичности, алюминий нередко употребляется для кровли крыш со сложной конфигурацией.

Титан-цинк

Внедрение титановых сплавов для фальцевой кровли обеспечивает высшую стойкость к механическим повреждениям и ударным нагрузкам, коррозии и воздействию брутальных хим соединений. Не жутки им перепады температур и атмосферные воздействия.

Материал представляет собой сплав титана (0,17%), меди (0,12%) и цинка (99,71%). Отличительной особенностью этого сплава является способность к «регенерации»: со временем маленькие царапинки равномерно затягиваются. Основным недочетом материала является его высочайшая цена.

Из плюсов титано-цинковых сплавов можно особо выделить:

• пластичность;
• долгий период эксплуатации (при правильном монтаже более 100 лет);
• респектабельный внешний облик.

Медь

Внедрение незапятанной меди для укладки фальцевого покрытия не только лишь обеспечивает непревзойденные эксплуатационные свойства кровли, да и свидетельствует о высочайшем соц статусе обладателя дома. Цена фальцевой медной кровли полностью сравнима со ценой всех производимых строй работ.

Упругость и пластичность материала позволяет использовать его для реализации самых отважных дизайнерских решений. В процессе использования на поверхности настила возникает малахитово-зеленый налет, но это навряд ли можно отнести к недочетам материала.

К значимым преимуществам материала можно отнести:

• абсолютную стойкость к коррозии;
• простоту гибки и механической обработки;
• высшую степень ремонтопригодности;
• долгий период эксплуатации (более 120 лет);
• достаточно высочайшие прочностные свойства.

Особенности кровли с внедрением фальцев

Особенность фальцевой кровли в том, что она делается из отдельных железных листов.

Таковой вид покрытия имеет ряд принципиальных преимуществ:

• Хорошая плотность. Полное отсутствие сквозных отверстий — гарантия того, что владельцам таковой кровли не придется столкнуться с протечками либо коррозией;
• Маленькой вес. Конструкцию фальцевой кровли под силу выдержать любому зданию;
• Легкость монтажа. Нынешнюю фальцевую кровлю без помощи других можно смонтировать самому;
• Эстетичность. Этот вид кровли смешивается с хоть какими стройматериалами и успешно дополнит здание в любом строительном стиле;
• Функциональность. Фальцевую кровлю можно использовать как на обычных скатных крышах, так и на крышах хоть какой формы;
• Срок службы. Долговечность фальцевой кровли — это следствие ее плотности. Считается, что надежная эксплуатация таковой крыши – 20 лет.

Есть у фальцевой кровли и недочеты, которые, в главном, являются следствием плохого монтажа:

• Сильный шум капель во время дождика. Чтоб предупредить это, обрешетка должна быть идеально ровненькой. Если железные листы плотно прилегают к обрешетке, шумового эффекта реально избежать;
• Фальцы требуют ремонта. Его частота находится в зависимости от материала производства деталей и свойства работы;
• Лавинообразный сход снега. Эту делему призваны решить снегозадержатели, так как без них с хоть какой крыши ровненькой конструкции снег будет сходить лавиной;
• Минималистичный дизайн крыши. Не многим придется по вкусу нехитрая эстетика фальцевой кровли. На стадии выбора таковой крыши, вы не получите длинноватого перечня текстур и цветов. Но для приверженцев классики и разумного миниатюризма железная крыша фальцевой конструкции возможно окажется находкой. В особенности если всесущая металлочерепица уже порядком поднадоела.

Направьте внимание!

Фальцевое покрытие копит статическое напряжение, и, означает, после монтажа кровли необходимо будет заняться устройством молниеотвода.

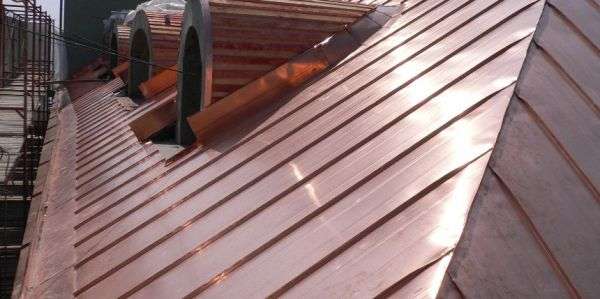

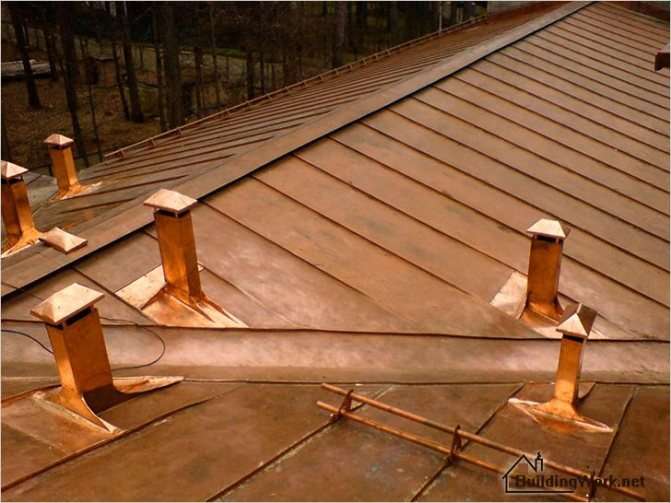

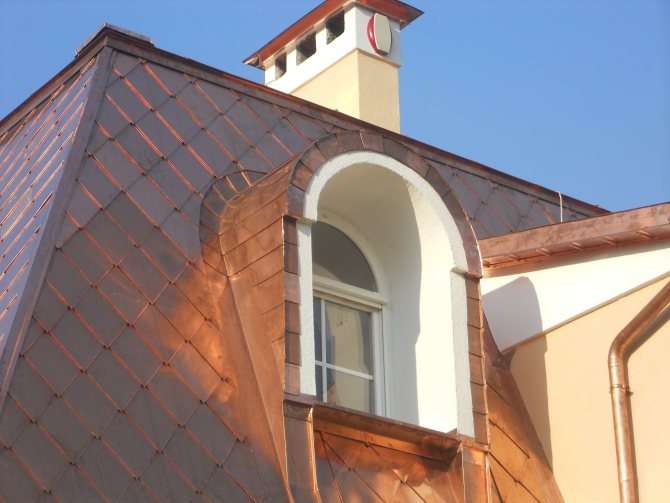

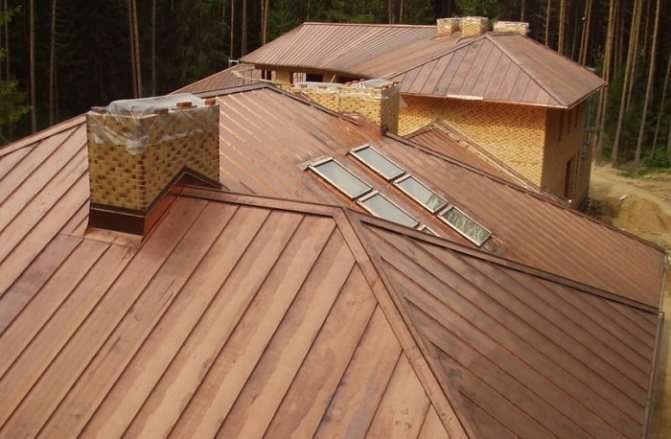

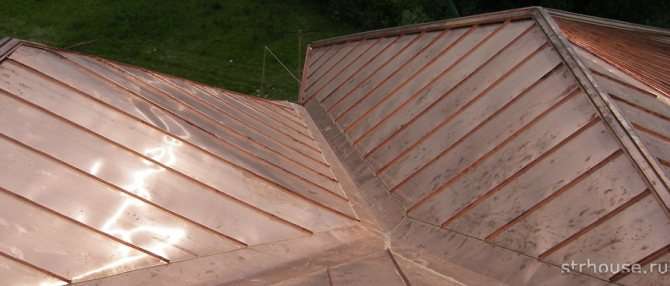

Фальцевая медная кровля: фото

Материал производства: не только лишь сталь

Вот полный перечень материалов, из которых сейчас изготавливают фальцевую кровлю: медь, титана цинк и покрытыя цинком сталь с полимерным покрытием либо без него.

По собственной фактуре фальцевая кровля сейчас бывает обычно глянцевой, матовый по естественной причине, окрашенной в матовый цвет либо обработанная для заслуги такового эффекта, модифицированные фактурой материала за счет особых температурных воздействиях либо покрытая патиной с течением времени.

Вот увлекательный видео-обзор на данную тему:

Но одним всеприменимым выбором для фальцевой кровли по праву считается титан-цинк. Еще в 1805 году было установлено, что цинк отлично прокатывается при температуре 100 градусов Цельсия, и был построен 1-ый таковой завод.

Правда, качество самой прокатки еще оставляло вожделеть наилучшего, а потому у такового материала не было достаточно «усталостной прочности» и коэффициента расширения. Потому на какое-то время титан-цинк не стал заинтересовывать рынок западной Европы.

И исключительно в 1960-х годах германская компания запатентовала технологию производства листов из готовых рулонов титан-цинка. Сейчас этот материал считается великодушным, со своим особенным шармом и производит его в главном в таких вариантах: серый, серо-голубой и традиционный «фальцовый». С течением времени на таковой фальцевой кровли под действием атмосферных сил появляется натуральная патина, которая сразу защищает сам материал.

Из титан-цинка получаются примечательные традиционные фальцевые кровли и необыкновенные чешуйчатые, выложенные из отдельных ромбов. Сам материал в этом плане отличается от обыкновенной стали тем, что обладает особенной пластичностью на полосы сгиба. Т.е. в процессе изготовка кровельных картин и их монтажа он не будет ни надламываться, ни рваться, ни лопаться.

Сам титан-цинк считается долговременным, многофункциональным, экологичным и неопасным. Он не горюч и замечательно переносит температурные и ультрафиолетовые воздействия.

Не считая того, обеспечивает к тому же электрическую защиту, задерживая 99% излучений, согласно последним результатам исследованиям. Даже больше: крыша из титан-цинка благоприятно влияет на живущих снутри дома людей, а непосредственно на их кровеносную, сердечно-сосудистую и нервную систему.

Но в особенности прекрасной выходит кровля из патинированного серо-голубого титан-цинка. Таковой употребляет для кровель, к которой определяется особенной эстетические требования, к примеру, для городской архитектуры. При этом дело тут не только лишь в цвете!

Даже после разгибания листа из этого не возникнет не трещинок, не повреждений. Все это имеет большущее значение, когда идет речь об особо сложных строительных крышах, когда у проектирования кровельного покрытия есть много «точек» со гнутым металлом.

И, в конце концов, пластичность титан-цинка дает возможность избежать одной из самых насущных заморочек нарушения плотности фальцев – температурного расширения металла. Вот почему непосредственно застройщиков фальцевая кровля из титан-цинка завлекают собственной долговечностью. Ведь таковой материал способен прослужить при правильном монтаже до 150 лет!

Потому такую кровлю относят к категории элит-класса. Да, сам материал стоит недешево, но чинить такую крышу придется изредка, а ухаживать за ней просто.

Сравнительный анализ кровельных материалов

У фильцевой кровли есть огромное количество аналогов и у каждого вида кровельных покрытий есть свои особенности:

1. Металлочерепица непроницаема для воды? имеет большой выбор цветов, долговечна и достаточно экономна. Но этот материал чувствителен к перепадам температуры, плохо пропускает воздух, образуя на поверхности конденсат. При монтаже кровли из металлочерепицы появляется много отходов, а еще у таковой крыши низкая звукоизоляция;
2. Мягенькая (битумная) черепица – также как и железная обладает широким выбором цветов и неплохой водоустойчивостью. Плюс – обилие форм и наружняя эстетика, также надежность в течение долгого времени. Из минусов материала – воздухонепроницаемость. При нагреве битум испаряет канцерогенные соединения, а каменная крошка с течением времени осыпается. У материала маленькая крепкость, а установка таковой кровли дешевеньким не назовешь;
3. Шифер – не заржавеет, не поглощает воду, устойчив к перепадам температур. А еще он долговечен и прост в монтаже. Обыденный шифер не является нынешним и животрепещущим материалом – он не очень прекрасен и совершенно не экологичен;
4. Онлулин – его достоинства – дешевый установка и низкая цена. Минусов больше: такая кровля не дышит и испаряет канцерогены при высочайшей температуре. Материал непрочен, а срок службы кровли совершенно невелик – около 8 лет;
5. Профлист – этот дешевый и обычной в монтаже материал не обеспечит неплохой звукоизоляции. Он подвержен коррозии, пропускает тепло, а если будет нужно ремонт, то необходимо будет поменять весь лист.

Облагораживание неплохой крыши востребует не только лишь выбора наилучшего кровельного материала, да и высококачественного теплоизолятора, неплохой пароизоляции и мембраны, накрепко защищающей от ветра и воды. Если все условия соблюдены, фальцевая кровля прослужит для вас длительно.

Сейчас этот вид покрытия набирает известность как при строительстве огромных особняков со сложными конструкциями крыши, так и при строительстве малеханьких дачных домиков.

Правила монтажа фальц-панелей

Нужно сразу обмолвиться, что фальцевое покрытие кровли укладывается либо на сплошную, либо на разряженную обрешетку. В последнем случае лучше использовать шаг укладки частей обрешетки не больше 20 см. Этот параметр избран не напрасно. При таком расстоянии меж досками человек ногой всегда будет наступать сразу на две доски, чтоб не проломить кровельный материал меж ними.

Но по бокам кровельной конструкции: у свеса и на участке ендовы, непременно укладывают сплошную обрешетку. Ширина сплошного настила – более 70 см. В качестве обрешетки используют доски толщиною 25 мм и шириною 100 мм.

И очередной момент. Например, изготовители цинко-титановой кровли советуют укладывать ее лишь на сплошную обрешетку. Другими словами, приобретая кровельный материал у изготовителей, непременно ознакомьтесь с аннотацией по укладке, также изучите советы.

Обрешетка под фальцевое покрытиеИсточник iv-proect.ru

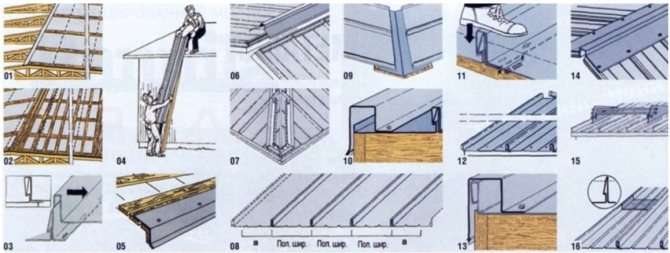

Последовательность проведения монтажных операций

Если обрешетка готова, можно перебегать к монтажу:

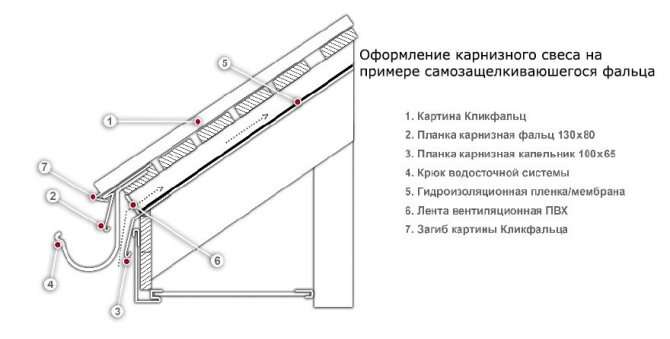

• По свесу устанавливают капельник

  . Это дополнительный элемент, сделанный из такого же материала, что и фальц-панели. Он закрывает собой последний нижний элемент обрешетки и часть вертикального участка меж обрешеткой и лобовой доской, установленной меж стропилами. Предназначение капельника – чтоб осадки не проникали под кровельную конструкцию.

• Если в системе кровли будут употребляться навесные водостоки, то на этом шаге монтажа нужно установить под желоба крепления

  , которые крепятся к обрешетке. Но чтоб картины не пошли волнами, крепления утапливают в обрешетку, зачем в последних делают канавки.

Крепления под водосток, утопленные в обрешетке, и капельникИсточник 74.ru

• Нужно усилить и сам свес

  . Потому вдоль него укладывают по обрешетке покрытые цинком полосы листового металла шириною 30-40 см. Уложить их нужно так, чтоб полосы сами сформировали собственный свес шириною 5 см. Крепятся усиливающие элементы к обрешетке кровельными гвоздями.

• Дополнительно усиливают свес и с нижней стороны

  . Просто к стропилам приколачивают костыли, сделанные из металлической полосы толщиною 5 мм либо из профилированного уголка. Костыли устанавливают так, чтоб они подпирали свес крыши. Эти изделия продаются в готовом виде.

Костыли для усиления свеса фальцевой крышиИсточник zaounis.ru

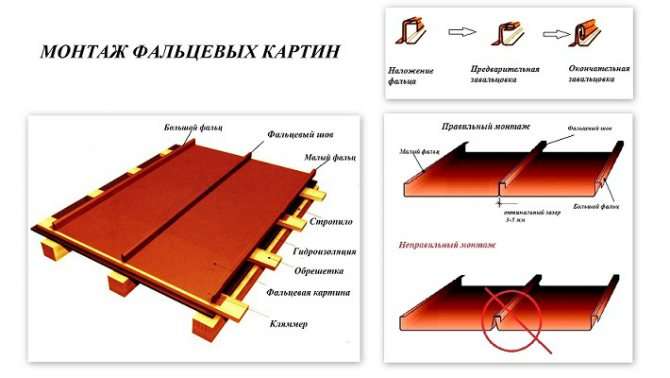

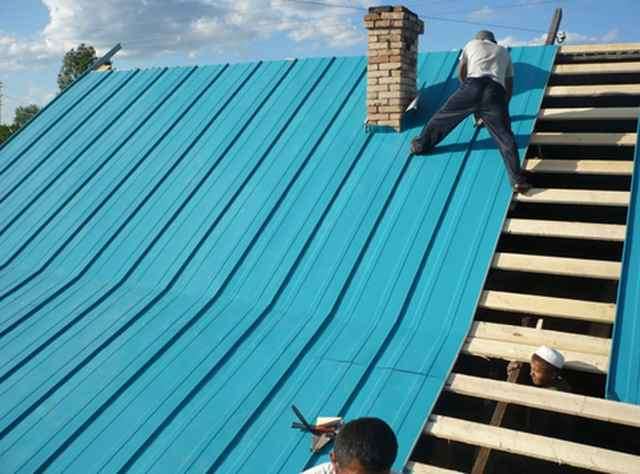

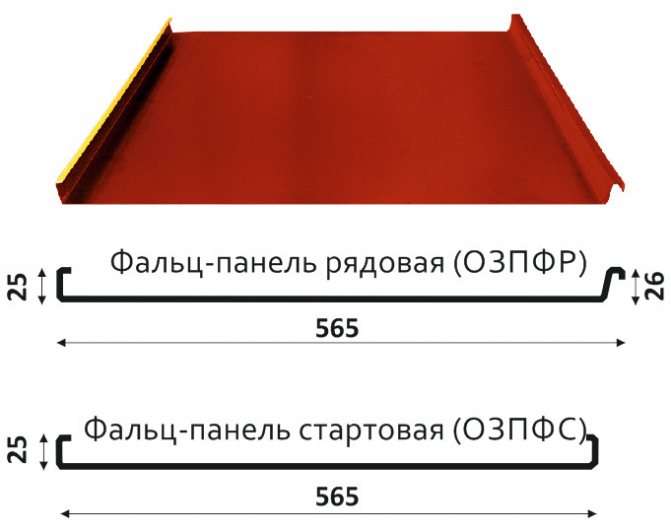

Устанавливают стартовую панель. Ее укрепляют к обрешетке кляйммерами сразу с 2-ух сторон. Шаг крепления 40-50 см

Принципиально – крепежное изделие должно точно повторять извивы полок фальцевых панелей. Рядом со стартовой картиной укладывают рядовую, надевая зажим на изогнутый край. Создают обжим фальца, а с обратной стороны устанавливают кляйммеры и укрепляют их к обрешетке

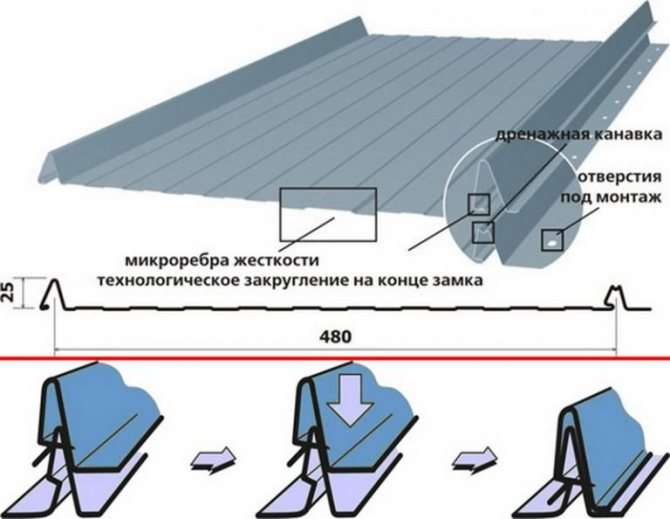

Сейчас изготовители предлагают картины, в каких обратная сторона от зажима имеет доп горизонтальную полку. Она размещается в самом низу панели, и конкретно ею последняя упирается в обрешетку. На этой полке изготовлены пазовые отверстия. Через них картину укрепляют к обрешетке обыкновенными шурупами по дереву. Другими словами, нет необходимости брать и использовать кляйммеры. Последнюю рядовую картину укладывают у фронтона, подрезают по ширине, чтоб не выступала за границы кровли. Оставляется маленький участок, который загибают ввысь. Этот отгиб используют для крепления картины к обрешетке. Тут используют кляйммеры. Потом край крыши закроют фронтонной планкой.

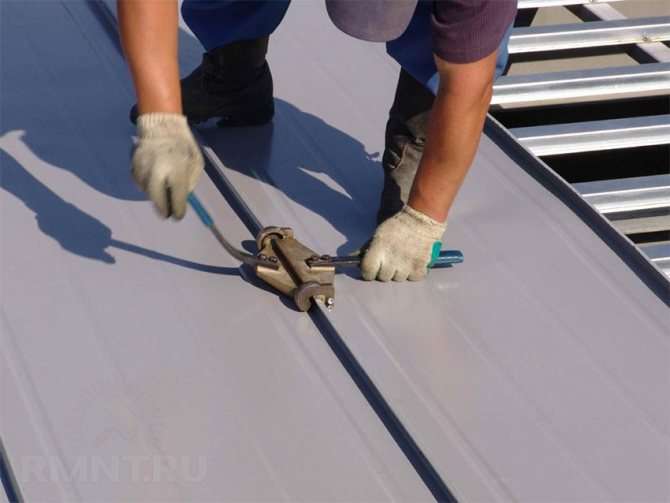

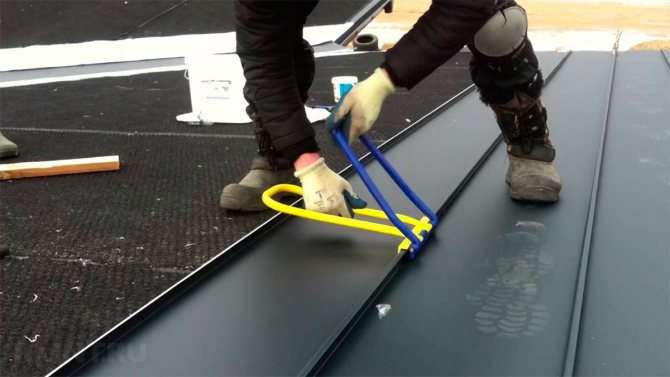

Обжим фальца ручной рамкойИсточник krovelshik-ufa.ru

Что касается фальцевого соединения кровли. Для этого используют два вида обжимных рамок ручного деяния. 1-ая употребляется для закрытия горизонтального замка. 2-ая для закрытия двойного фальца. Процесс начинают снизу крыши, равномерно перемещаясь ввысь. Зажимают фальц умеренно, не оставляя необжатых участков. Сейчас в арсенале мастеров есть электронные обжимные машинки. Это сбалансированный вариант для гарантированного свойства зажима. С ее помощью за один проход запирается двойной фальц.

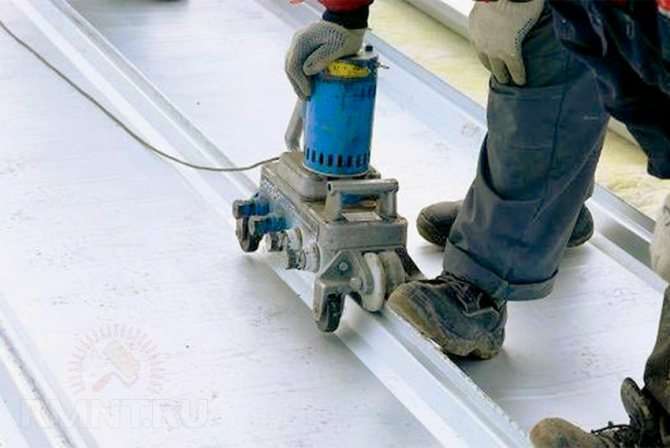

Электронная фальцезакаточная машинка для обжима фальцаИсточник schlebach.de

Принципиальный момент. Крепление картин шурупами создают с маленьким недокручиванием крепежных изделий. Другими словами поначалу шуруп вкручивают до упора, а потом на четверть оборота его расслабляют. Делается это для того, чтоб железные картины могли мало сдвигаться относительно обрешетки за счет термического расширения металла, что животрепещуще в летнюю жару. Это даст возможность фальцевой кровле не покоробиться.

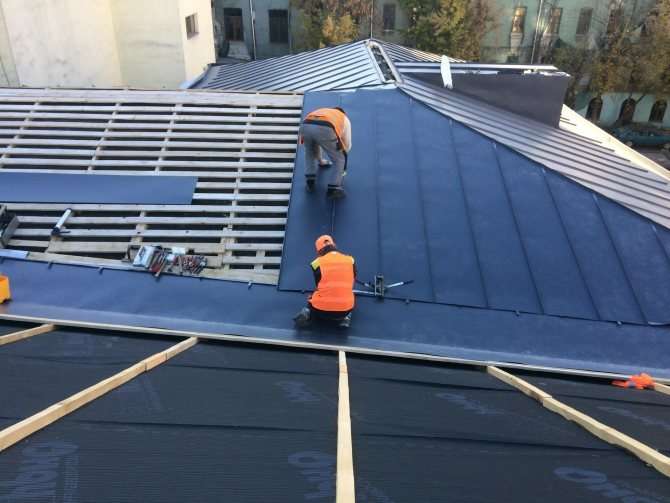

Подготовка к монтажу

Установка фальцевой крыши производится в несколько шагов. Поначалу необходимо приготовить основание. Для этого следует обеспечить ровненькую плоскость скатов. Их склоны должны быть схожими и размещены на схожих уровнях.

Стропильная система должна быть выполнена из отлично просушенной древесной породы. Это дозволит предупредить усадку после монтажа. Непременно устанавливается контрбрус.

Дальше с внутренней части стропил обустраивается пароизоляция. Напуск меж листами необходимо делать по 20 см. Стыковке с коньком, ветровой доской и дымопроводом следует уделить повышенное внимание. Она должна быть выполнена очень аккуратненько.

Фальцевая крыша может устанавливаться как из готовых картин, так и из рулонной стали. Материал привозят на рабочее место и проводят его подготовку. Для этого применяется оборудование для гибки. При всем этом следует создавать и доп элементы кровли. Это коньки, сточные желоба, нащельники.

Готовые картины поднимают на кровлю. Их устанавливают на обрешетку с помощью клямеров. Листы раскладывают вдоль карниза с середины. Таким же образом устанавливают и фигурные элементы, которые будут примыкать к вальмам, слуховому окну, дымопроводу и т. д.

Дальше с помощью избранной технологии загибают швы, совмещая картины в одно полотно. В нашей стране в большинстве случаев используют одинарные фальцы. Они подразумевают загиб металла один раз. Но двойные швы являются более крепкими и герметичными. В данном случае загиб производится два раза. Такие швы рекомендуется делать в местах, где будет накапливаться снег и вода, также по всей кровле, если угол ее наклона не превосходит 25?.

Высота фальца должна быть большой, если уклон крыши наименее 25?. Это предупредит просачивание воды вовнутрь строения при скоплении снега. Вертикальные выходы накрывают особым изоляционным материалом.

Инструменты, комплектующие

Для получения фальцевого соединения используют особые инструменты. Образовать фальцевый профиль можно, пользуясь разными технологическими приёмами с внедрением соответственного инвентаря.

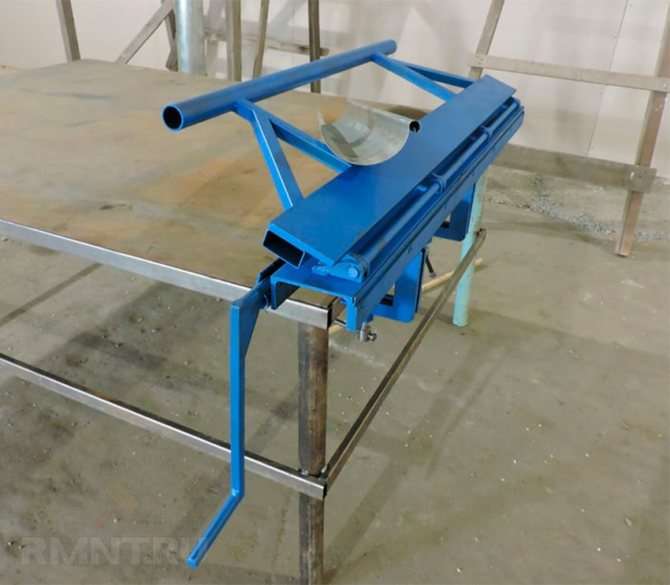

Роликовый ручной листогиб для образования профиля под фальц

Таковой инструмент быть может покупным либо без помощи других сделанным. Сравните работу машинок на видео.

Станки для получения профиля — последующая, более проф ступень. Они могут быть ручными, электронными, автоматическими — вопрос производительности и бюджета.

Станок-фальцегиб

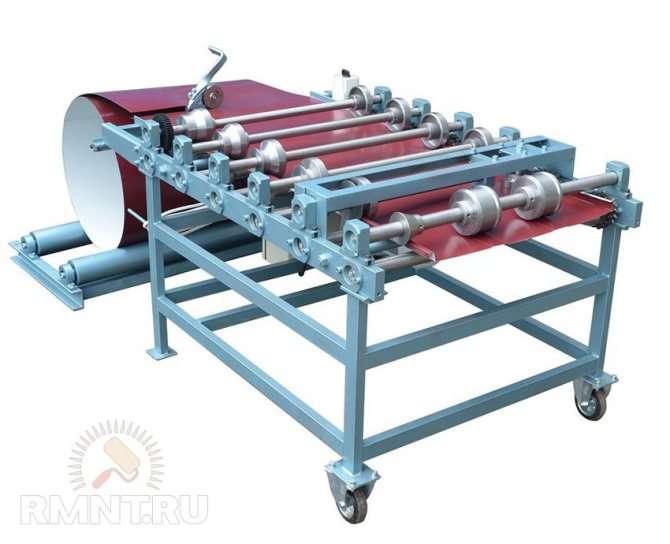

Прокатный станок — фальц и рёбра жёсткости

Закрыть либо закатать шов также можно при помощи различных приспособлений.

Электронная фальцезакаточная машина

Рамка всеприменимая для ручного закрытия фальца

Ручной фальцезакаточный инструмент

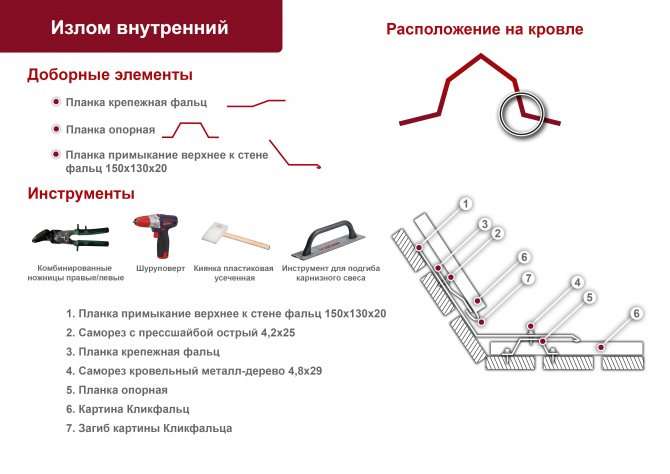

Не считая плоскости крыши металлом необходимо покрыть края и изломы кровли, обойти мансардные окна и дымовые трубы.

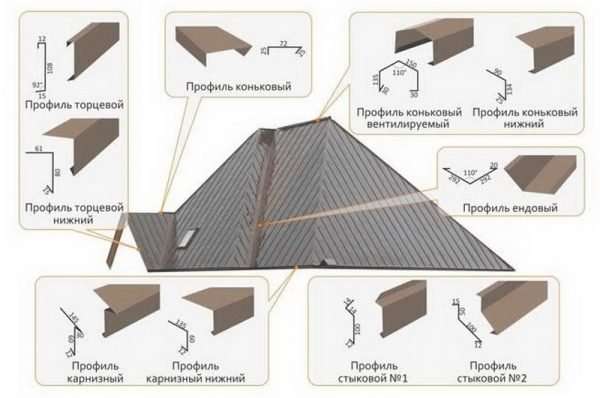

Облегчить себе жизнь можно используя готовые комплектующие — дополнительные элементы:

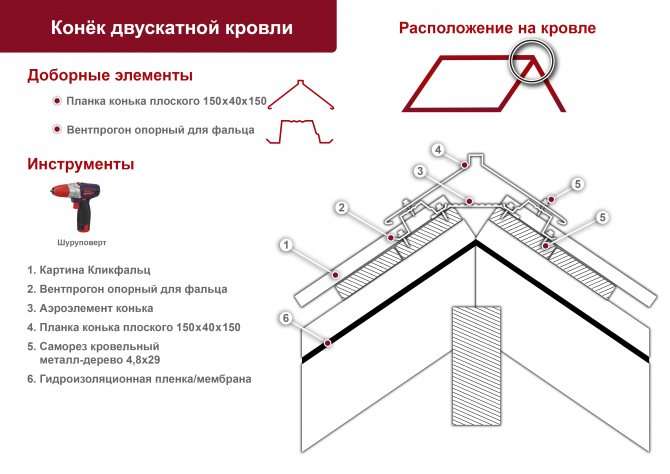

• картина с коньком (вентилируемым либо обыденным);

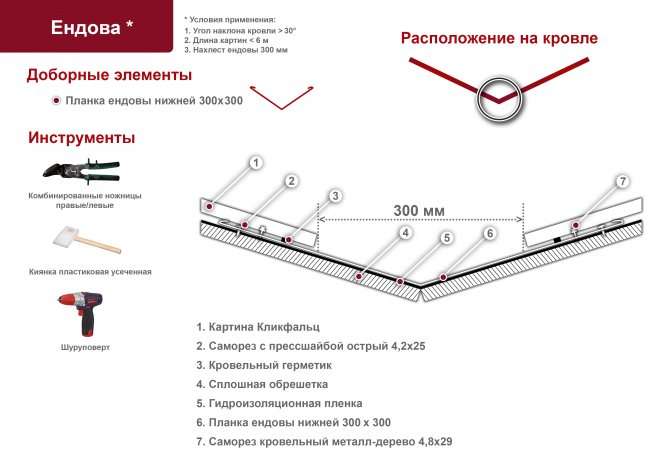

• планки ендов (внутреннего угла, образованного скатами кровли);
• капельники (отвод конденсата);
• углы;

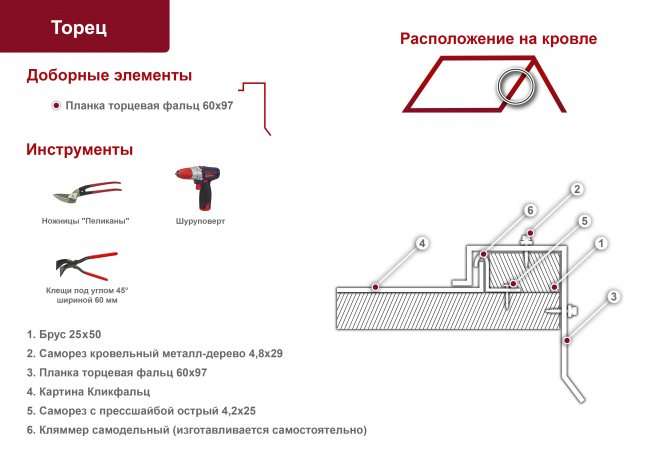

• карнизные, лобовые, торцевые планки.

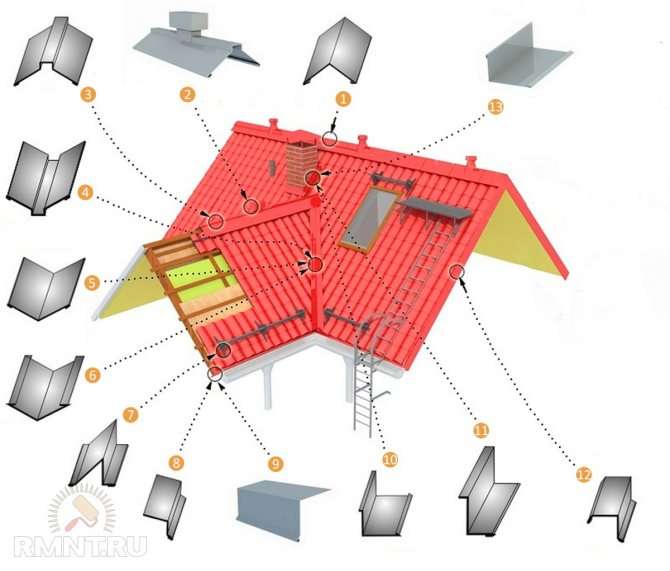

Дополнительные элементы: 1 — конёк обычной; 2 — аэратор фигурного конька; 3 — конёк фигурный; 4 — ендова внешняя фигурная; 5 — ендова внешняя; 6 — ендова внутренняя; 7 — снегозадержатель; 8 — карнизная планка (профлист); 9 — карниз; 10 — примыкание к стенке; 11 — примыкание внешнее; 12 — фронтон; 13 — пристенный профиль

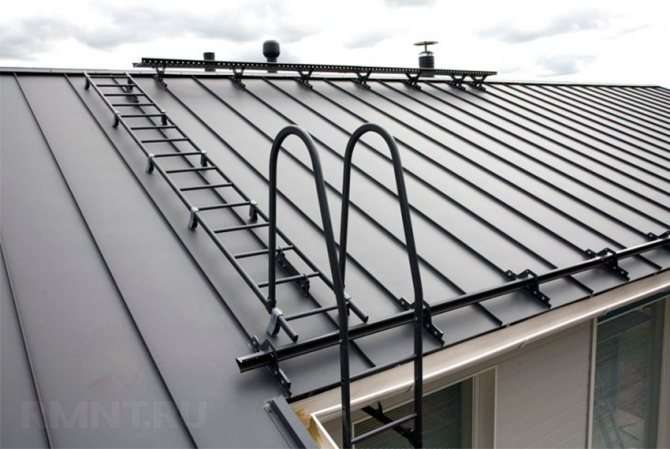

Не забудьте предугадать элементы безопасности. Для задержания снега и предотвращения его лавинообразного обрушения установите снегозадержатели в виде спецпрофиля картин либо отдельных частей. Если планируется выход на крышу, оборудуйте её крепким огораживанием высотой по пояс взрослому человеку.

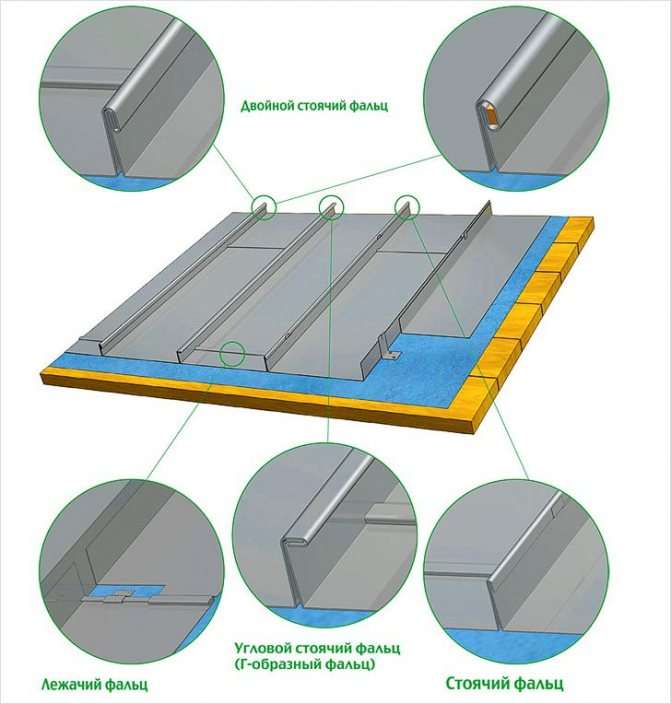

Типы конструкции шва

Картины объединяют в единое полотно покрытия. Фальцы при всем этом могут быть различными. Существует всего 4 варианта швов. К ним относятся двойные, стоячие, лежачие и одинарные фальцы.

Устройство фальцевой крыши быть может различным. Если ребра швов продольные, их закрывают стоячими типами конструкции. Горизонтальные скаты покрывают лежачими фальцами. Большей гидрозащитой владеют двойные стоячие швы.

Время от времени в конструкции не предусмотрены особые защелки. В данном случае соединения картин закатывают с помощью специального оборудования. Можно делать такую функцию и вручную. Для этого также будет нужно особый инструмент.

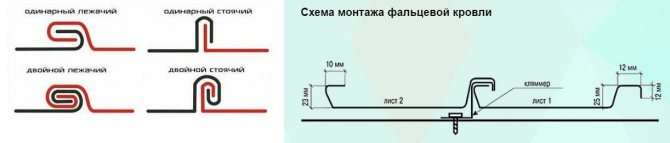

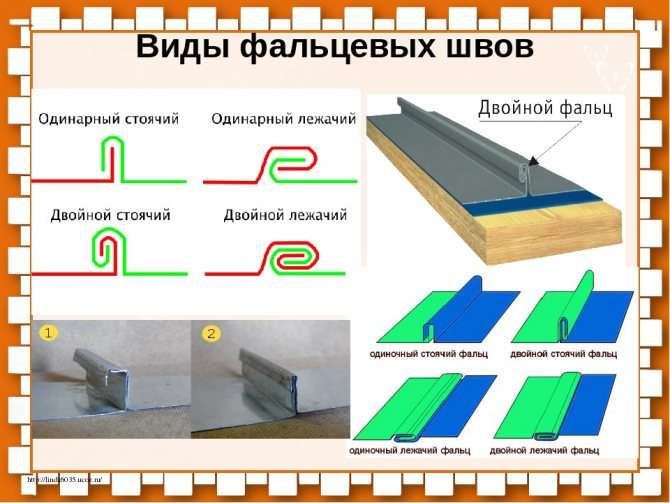

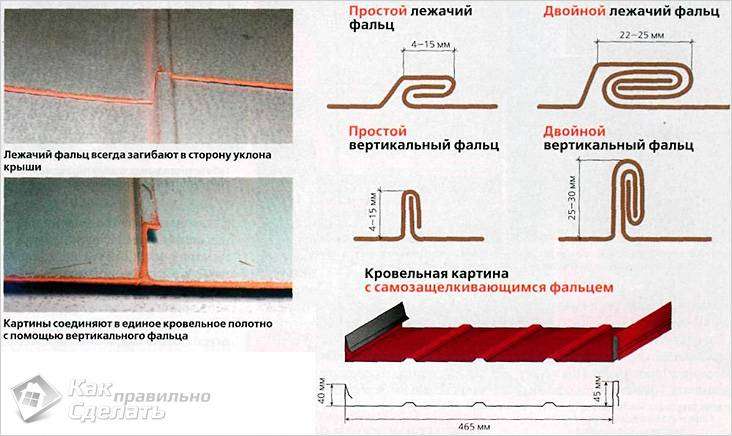

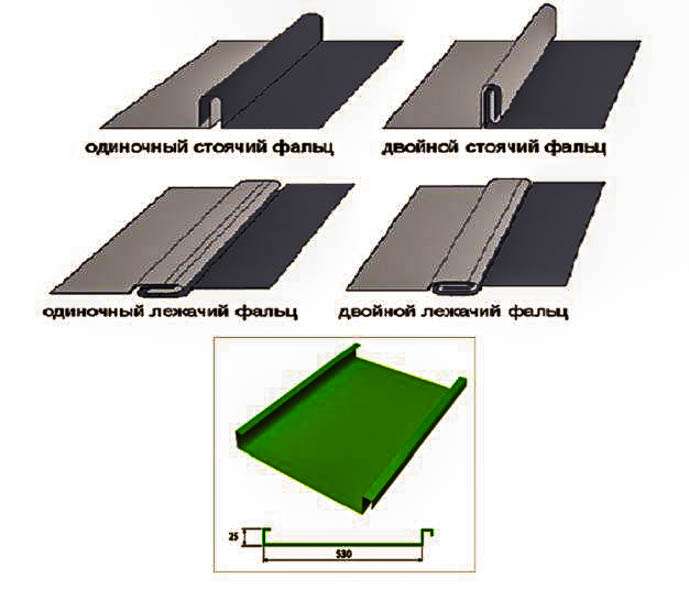

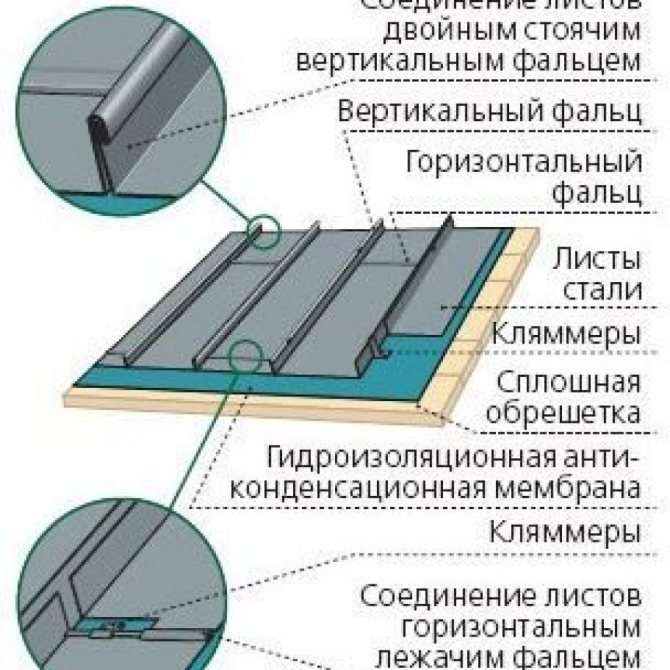

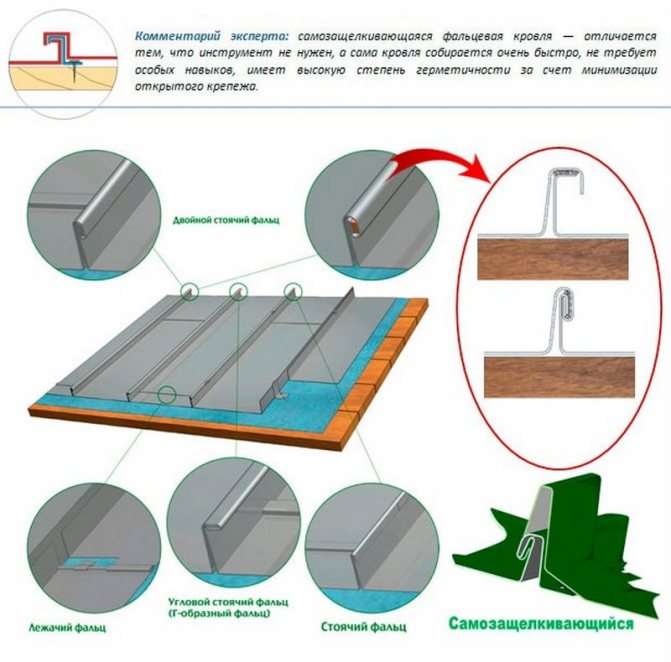

Какие бывают фальцы?

Фальц представляет собой вид шва, получающийся в итоге сгибания и следующего прижимания стоячих изогнутых гребней для соединения листов железного кровельного покрытия меж собой.

Такие соединения могут быть нескольких видов:

• лежачие одинарные;
• лежачие двойные;
• стоячие одинарные;
• стоячие двойные.

По воззрению экспертов, наивысшую плотность и защиту от проникания воды обеспечивает стоячий двойной фальц. Он представляет собой выступающее над кровельной плоскостью продольное соединение, располагающееся меж 2-мя примыкающими кровельными картинами с двойным загибом на кромках.

Главные плюсы фальцевой кровли

• Фальцевые кровли являются практически всеприменимым решением в качестве кровельного покрытия всех построек. Как личным загородным домам, так и городским постройкам жилого, торгового либо промышленного предназначения они присваивают необыкновенную эстетичность, законченный гармонический вид. Такие кровли подходят и обычным конструкциям, и сложным строительным ансамблям.
• По сопоставлению с другими кровельными материалами фальцевые кровли отличаются легким весом: квадратный метр материала весит приблизительно 3,5-7,5 кг. Благодаря этому не появляется необходимости в усилении опорных и несущих конструкций постройки, что оказывает конкретное воздействие на сокращение трат на строительство.
• Кровли фальцевого типа просто монтировать. При наличии определенных познаний работы можно производить без помощи других, не прибегая к помощи профессионалов.
• Такие кровли отличаются экологичностью и абсолютной безопасностью для здоровья, также высочайшей степенью пожаробезопасности, что делает их внедрение очень комфортным в качестве материала для покрытия хранилищ, складов, гаражей.
• Фальцевые кровли способны сохранять свои высококачественные свойства фактически при любом температурном режиме, что позволяет использовать их как в северных широтах с трескучими морозами, так и в южных регионах – в критериях наисильнейшей жары.
• Благодаря ровненькой гладкой поверхности на крышах такового типа не накапливается снежная масса и талая либо дождевая вода.
• При выборе фальцевой кровли можно делать большой объем подготовительных предварительных работ, что в значимой мере упрощает процесс монтажа и уменьшает время на его проведение. При наличии соответственной площадки работы можно производить прямо на крыше либо в стационарных критериях произведенными картинами.
• Завышенная плотность кровельного покрытия делает применение фальцевой кровли целесообразным в случае даже малого угла наклона (начиная от 3 градусов).
• Применение при производстве не подверженных коррозии материалов, отличающихся завышенной прочностью и износостойкостью, гарантирует продолжительность срока эксплуатации фальцевых покрытий (25-100 лет).
• При выборе фальцевой кровли строительный рынок предлагает широкую палитру цветовых решений.

Недочеты

Главными минусами кровли фальцевого типа являются:

Завышенный уровень шума от удара капель о поверхность крыши во время дождика. Проблемы с поиском профессионалов по укладке таких кровель (в главном их сильно мало). Исходя из убеждений эстетичности обычная покрытыя цинком сталь значительно уступает другим типам кровельных материалов. Что касается титановой и медной, то они существенно красивее, но стоят изрядно дороже

При выборе покрытой цинком кровли устройство 1 квадратного метра полезной площади обходится в сумму от 5 до 10 баксов, медной – от 60 до 80, а цинк-титановая будет стоить 50-70 баксов. При работе с цинк-титаном нужно проявлять необыкновенную осторожность. Нельзя стучать по материалу, тем паче ходить по нему: наличие на листе царапок приведет к досрочной коррозии

Цинк-титан несовместим не только лишь с большинством металлов, но также с отдельными породами дерева – лиственницей, дубом. Если температура среды опускается ниже плюс 5 градусов, работу следует закончить: в таких критериях сплав становится очень хрупким. Фальцевым кровлям характерно скопление электростатического электричества. При их устройстве в неотклонимом порядке устанавливается молниеотвод.

Выбор материала

Фальцевая кровля на вальмовой крыше либо двускатной конструкции смотрится очень красиво. Ее цена почти во всем находится в зависимости от типа материала картин. Покрытой цинком железо шириной 0,6 мм можно приобрести за 250 руб./м?. Если же сталь покрыта полиэстеровым напылением, цена листа составит 290 руб./м?. Стоимость материала впрямую находится в зависимости от его долговечности.

Если же строительство имеет большой бюджет, можно получать медные листы для кровли. Их цена составляет порядка 2700 руб./м?. Это очень прекрасная кровля. На ней не развивается мох, бактерии и грибок.

Вероятен вариант сотворения кровли из цинк-титана. Лист такового материала обойдется порядка 2000 руб./м?. Это один из наилучших вариантов материала для кровли. Сплав не подвержен коррозии, сразу пластичен и тверд.

Устройство фальцевой кровли

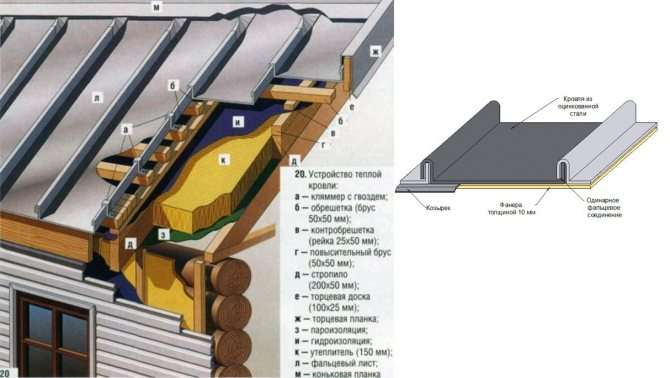

Конструкция крыши с фальцевым кровельным настилом, как и неважно какая другая, содержит в себе несколько базисных частей:

• стропильную систему;
• древесную либо железную обрешетку;
• ветрозащитную мембрану;
• теплоизоляционный слой;
• слой гидроизоляции.

В качестве лицевого покрытия может употребляется как рулонный, так и листовой металл. Установка фальцевой кровли осуществляться 2-мя методами:

• литым (обычным);
• рулонным (инноваторским).

Обычный способ укладки

Таковой вид монтажа железной кровли содержит в себе последующие главные этапы:

• Изготовка из листового металла отдельных частей (картин), созданных для покрытия всех частей крыши. Раздельно делаются скаты и желоба. Для этого по чертежам вырезаются заготовки, которые специально подготавливают к формированию фальцев;
• Последующим шагом является подъем картин на крышу. После чего они соединяются меж собой при помощи стоячих фальцев;
• Крепление установленных частей к обрешетке осуществляется средством железных полос, один край которых закрепляется в фальце, а 2-ой крепится к обрешетке при помощи гвоздиков либо шурупов;
• Укладка фартуков для каждого крепежного отверстия является оканчивающим шагом монтажных работ.

Инноваторский способ укладки

В согласовании с нынешней технологией укладки фальцевой кровли, рулонный кровельный материал подается к месту проведения монтажных работ, где при помощи специального оборудования разрезается в согласовании с имеющимися чертежами.

Внедрение рулонных кровельных материалов дает возможность избежать поперечных соединений, но для выполнения монтажных работ будет нужно особое оборудование. Спайка листов осуществляется при помощи специального электротехнического приспособления, которое позволяет сформировывать двойные стоячие фальцы. Для большей плотности соединения обрабатывают акриловым либо силиконовым герметиком.

Согласно требованиям СНиП, существенных различий в устройстве фальцевой кровли и подобных железных настилов (профлиста, металлочерепицы) нет. Главные отличия заключаются только в технологии крепления и методике соединения отдельных частей настила.

Методика монтажа фальцевой железной кровли, так же, как и других железных настилов, предугадывает создание так именуемого «кровельного пирога». Он обеспечивает не только лишь существенное понижение теплопотерь при обустройстве крыши и мансардных помещений, да и значительно наращивает звукоизоляционные характеристики конструкции.

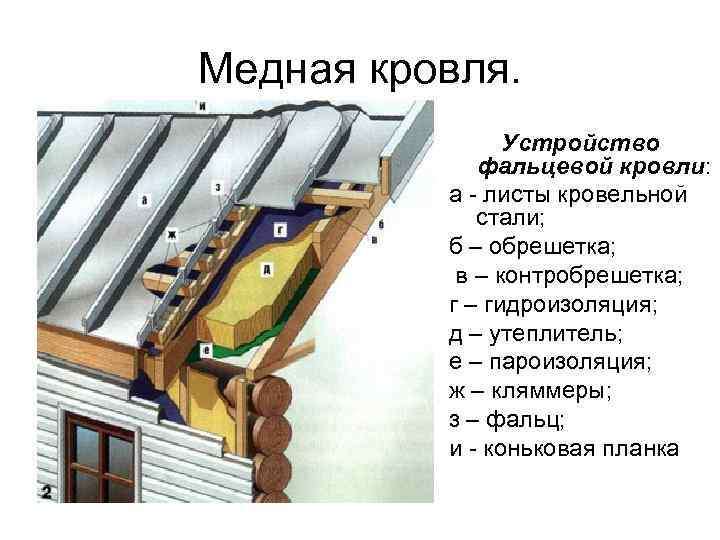

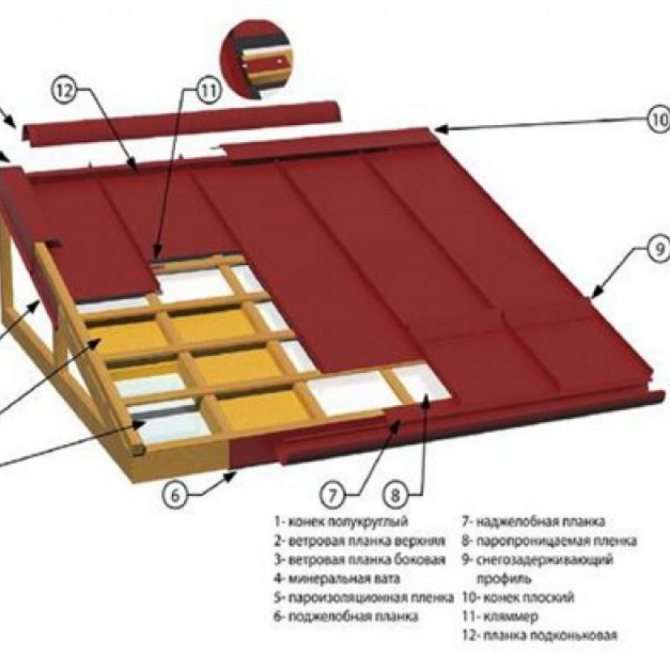

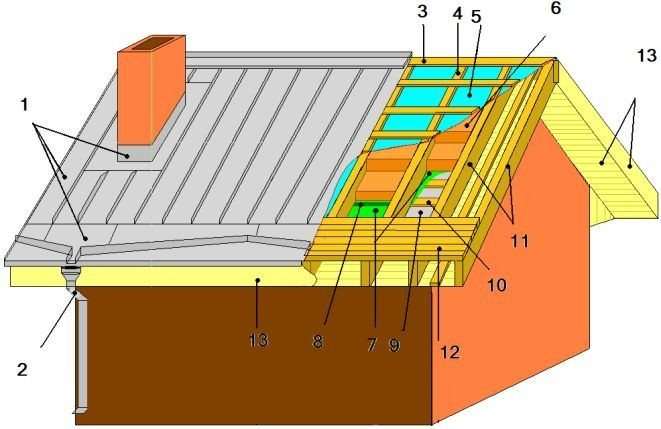

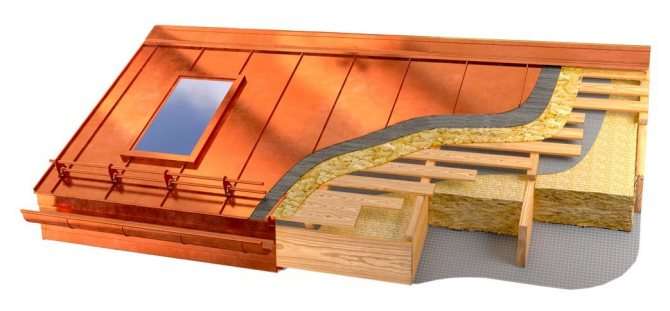

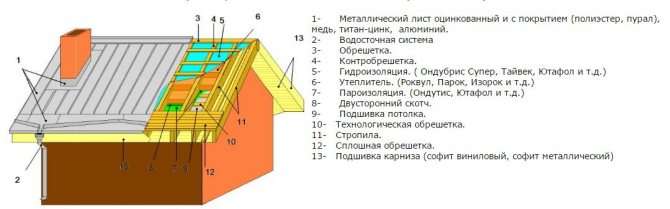

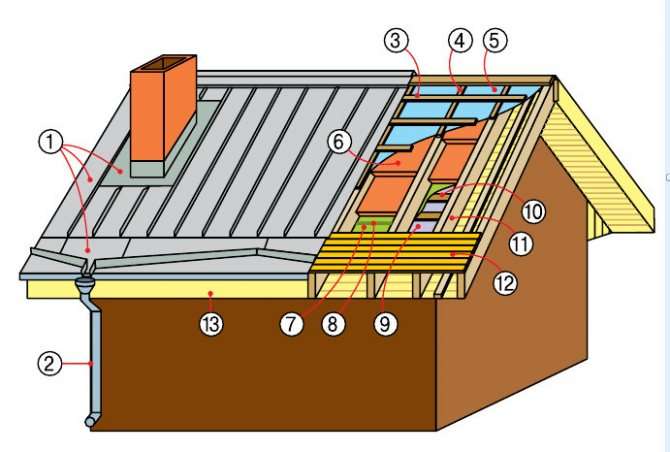

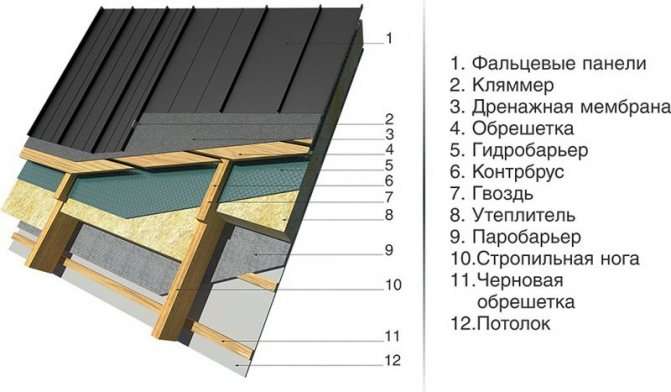

На рисунке представлена принципная схема «кровельного пирога» для фальцевого настила.

Тут:

1. Отдельные элементы фальцевой кровли – внешнее кровельное покрытие.
2. Водосточная система водостоков – предназначается для отвода дождевой и талой воды.
3. Обрешетка – служит основанием для укладки и крепления кровельного материала.
4. Контробрешетка – создана для сотворения воздухопроводящего зазора, предотвращающего образование конденсата в подкровельной полости.
5. Водоизоляционный слой – обеспечивает защиту теплоизолятора и других частей «кровельного пирога» от вероятных протечек.
6. Теплоизолятор (в большинстве случаев – минеральная вата) – применяется для улучшения тепло- и звукоизоляционных черт крыши.
7. Пароизоляция – предутверждает проникновение насыщенных влагой паров в толщу теплоизолятора.
8. Двухсторонний скотч – обеспечивает герметичное соединение отдельных частей гидро- и пароизоляции.
9. Внутренняя отделка потолка на мансардном этаже.
10. Каркас, созданный для крепления отделочного материала при устройстве потолка.
11. Стропила – являются главным несущим элементом конструкции.
12. Сплошная обрешетка – создана для укладки и крепления кровельного настила. Устанавливается в большей степени на сложных участках кровли – в местах установки снегозадержателей, ендов, примыкания к дымопроводу, окнам мансарды и т.д.
13. Подшивка карнизного свеса – в большинстве случаев используются особые перфорированные софиты.

История развития

Фальцевая крыша (фото представлено дальше) ранее изготовлялась из медных листов. Этот материал обладает неплохой пластичностью. Ему было относительно нетрудно придать подходящую форму и толщину. Практиковали такую технологию вначале немцы.

С течением времени листы для фальцевой кровли начали изготавливать из обыкновенной либо покрытой цинком стали. При всем этом цена таковой конструкции существенно снизилась. Медь и доныне используют для облицовки кровли либо при строительстве домов с огромным бюджетом.

В текущее время применяется особенная разработка крепежей. Листы владеют особыми защелками. При всем этом монтажнику не будет нужно особое оборудование. Потому конструкцию сумеет собрать даже начинающий строитель. Для защиты от коррозии стали использовать особые полимерные покрытия.

Инструменты ручные

Строители подразделяют их по видам:

• главные;
• измерительные и разметочные;
• вспомогательные.

Главные

Ножницы для металлов. Есть ножницы криволинейные и для плоских листов. Ими раскраивают материалы, подгоняют под нужные размеры. Есть комбинированные и функциональные ножницы. Левые и правые – для криволинейного либо прямого кроя. Всеприменимые – обустроены пружиной, для выполнения сложных либо обычных разрезов.

Железный фальц – непростой материал. Тут необходимы проф режущие инструменты.

Под крюки прорезают пазы, для этого используют ручную пилу.

Узлы на кровле делают особыми клещами. Они должны быть с наклоном под определенным градусом – от 30 до девяноста градусов. Есть и прямые клещи. С помощью их тонкий лист примыкает к трубам и стенкам. Плоские клещи помогают сформировывать узлы и конверты с высочайшей кромкой.

Для конвертов пригодятся особые щипцы.

Для монтажа кровли пригодятся разные молотки, оправки, киянки. Киянка помогает мастерски закатать фальц. Киянки бывают прямоугольные, усеченные, конусновидные по формам.

Оправки создают в виде железных лопаток. Они сформировывают и закрывают замки.

В кровельных работах не обойтись без молотков. Они тоже бывают различных видов. Есть молоток фальцевый для закрытия замков – кровельный с пластмассовыми концами. Он сформировывает элементы кровли. Еще существует крестовой молоток. Им обрабатывают детали кровли.

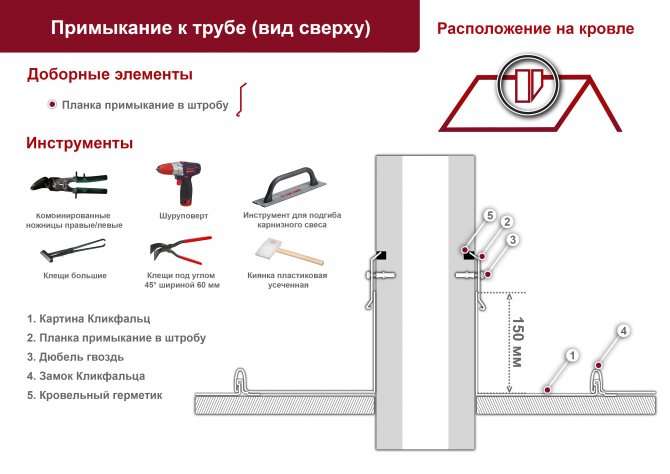

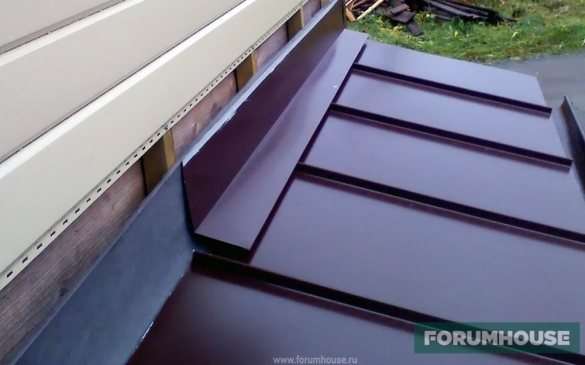

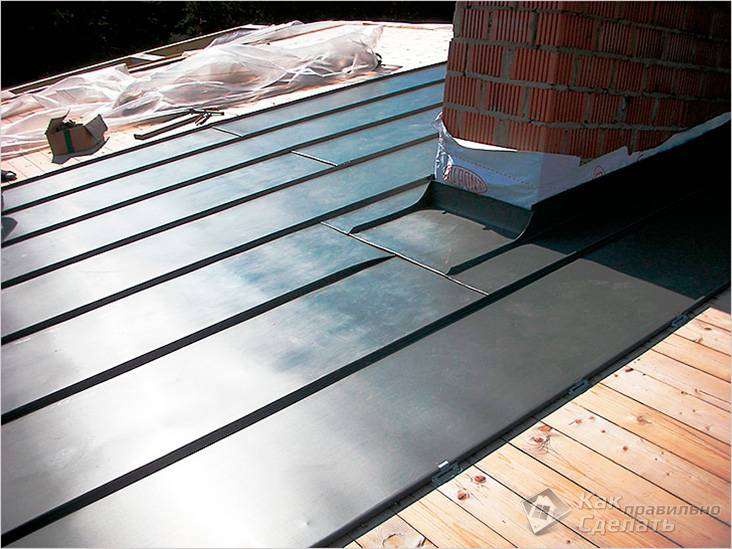

Примыкания к стенке

Примыкание к стенке – элемент конструкции, без которого не обходится ни одна непростая кровля. Подобные примыкания имеют ординарную конструкцию и производятся при помощи специального профиля.

Поподробнее выяснить об особенностях фальцевой кровли, также о технологических моментах, связанных с ее установкой, можно в соответственном разделе нашего портала. Получить информацию об особенностях эксплуатации и реставрации фальцевой кровли, можно, прочитав статью, основанную на наставлениях юзеров FORUMHOUSE. Для тех же читателей, которые захочут узреть приятный мастер-класс по монтажу фальцевой кровли, у нас готов маленькой направленный на определенную тематику видеосюжет.

Этапы монтажа кровли из покрытой цинком стали

Кровля из покрытой цинком стали Перед тем как покрыть крышу железом, нужно сделать крепкую обрешетку, которая исключит прогибы металла. Основой под стальные листы служат древесные брусья, расположенные в 20 см друг от друга, сплошная обрешетка из обрезных досок либо пошаговая обрешетка из досок, прибитых на расстоянии в 10 см.

Соединять листы с цинкованным железом можно, укладывая их внахлест, и закрепляя гвоздями со специальной прокладкой, либо более трудозатратным и надежным методом – фальцеванием. Для выполнения работы нужны:

• древесная киянка;
• ножницы по металлу;
• верстак для заготовки картин;
• железный молоток;
• гребнегиб;
• рулетка;
• смесь олифы с суриком.

Стальные листы до работы грунтуют консистенцией олифы и сурика, чтоб прирастить сопротивление коррозии. Просушенное железо режут на части подходящих размеров, для этого используют ножницы по металлу (болгарка категорически воспрещается). Фальцевый метод накрепко защищает соединения от протекания. Он представляет собой соединение примыкающих листов железа в замок, выполненный методом отгибания кромки.

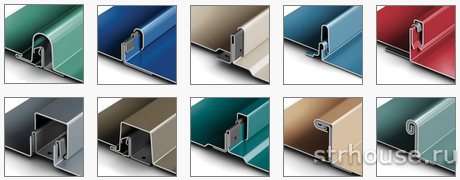

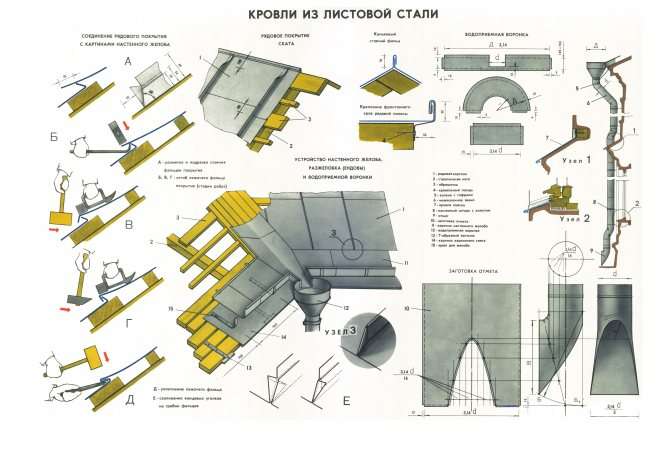

Типы лежачего фальцевого соединения

Для горизонтального соединения производятся лежачие фальцы. Их изготавливают с помощью особых станков либо на верстаках, используя молоток и киянку. У кромки листа проводят линию и загибают край с помощью киянки, для этой работы пригодится верстак с железным уголком. На другом листе кромку отгибают пару раз, до сотворения п-образной формы. Место соединения уплотняется и загибается впритирку к железному листу. Таким методом формируются заготовки для укладки на крышу, их именуют картины.

На крыше все картины соединяются при помощи продольных стоячих фальцев. При их изготовлении используют гребнегиб. До крепления проверяется размещение листов в вертикальной плоскости. Длину заготовки рекомендуется делать равной размеру ската крыши. Картины укладывают рядами от конька к желобу. Для уплотнения лежачих фальцев употребляется железная полоса.

В местах, требующих особенной прочности швов, используют двойной фальц. Он изготовляется загибом кромок 2-ух листов, с следующим одновременным сворачиванием. Лежачий фальц устанавливается загибом к карнизу, это позволяет воде беспрепятственно стекать по крыше. К обрешетке картины крепятся металлическими кляммерами.

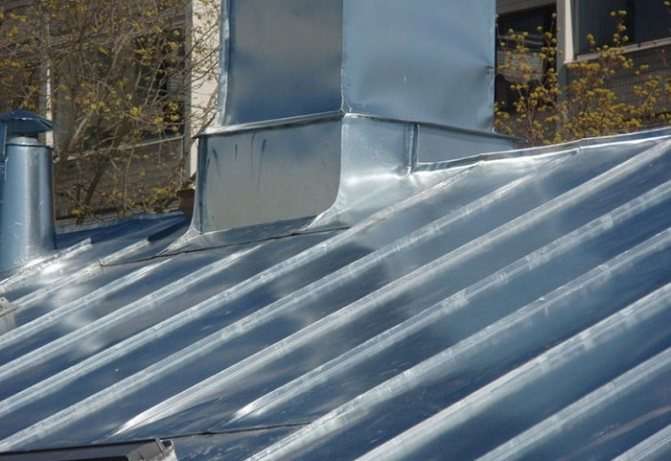

Воротник для тубы дымопровода

Самым сложным шагом является устройство воротника для тубы дымопровода. Он делается за ранее, по форме и размерам трубы. С металлическими листами воротник соединяется стоячими фальцами.

Чтоб осознать, как правильно выполнить установка кровли, используя фальцевое соединение, стоит поглядеть видео с советами экспертов.

Особенности покрытия кровли профилированным листом

1. Определяясь с размером гофролиста, выбирайте равный по длине скату крыши, если она велика, ориентируйтесь на удобство транспортировки.
2. Подсчитывая количество листов, учтите угол наклона крыши, если он в границах 15 до 30 градусов, будет нужно нахлест до 20 см.
3. Перед монтажом профлиста укладывается водоизоляционная пленка. Она крепится скобами к стропилам. Поверх нее инсталлируются контр-рейки, обеспечивающие зазор с металлическими листами.
4. Полимерное покрытие профнастилов не должно повредиться во время транспортировки и монтажа, это приведет к потере противокоррозийных параметров материала.

Марки профлиста различаются прочностью и высотой волны. Для устройства надежной кровли используют две марки:

• НС – для крыш со значимым углом ската, не испытывающих высочайшей нагрузки;
• Н – употребляется для серьезной кровли, отличается доп ребрами жесткости.

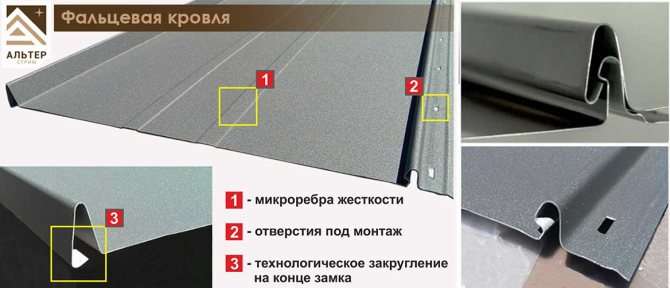

Элементы конструкции

Фальцевая кровля состоит из нескольких конструкционных частей. Они позволяют придать постройке требуемые эксплуатационные свойства. К ним относятся картины, фальц и кляймеры. Для фальцевой крыши принципиально правильно смонтировать все эти элементы.

Картины представляют собой листы прямоугольной формы. Их изготавливают из стали. Углы таких листов высечены. Из них выкладывают всю конструкцию кровли. Чтоб поверхность металла не подвергалась разрушению и коррозии, ее покрывают особыми полимерными материалами.

Фальцем именуется шов, который выходит в местах соединений листов. Этот элемент конструкции обладает высочайшей прочностью. Фальцевые швы не нуждаются в применении герметика. Эти ребра присваивают твердость конструкции.

Кляймеры приколачивают к основанию кровли. Этот элемент быть может обычным либо подвижным. 1-ый имеет форму, которая схожа заготовке фальца. Подвижный кляймер обеспечивает адекватную реакцию материалов кровли на температурное расширение и сжатие.

Устройство самозащёлкивающейся фальцевой кровли

При строительстве фальцевой кровли без помощи других лучше следовать специальной технологической карте, которую можно отыскать в справочных системах «Техэксперт» и «Кодекс». Это поможет:

• обеспечить безопасность при проведении кровельных высотных работ;
• уместно использовать разные механизмы, используемые в процессе монтажа;
• достигнуть наибольшей скорости возведения кровли и не допустить просчётов;
• понизить себестоимость строительно-монтажных работ.

Базу клик-кровли составляет необыкновенная схема соединения 2-ух смежных картин (автофальцевый шов), и корректность её выполнения исключает различные протечки

А это имеет главную значимость для хоть какой крыши. К тому же огромное значение имеет точность устройства стропильной системы и кровельного пирога — строгая очерёдность укладки изоляционных слоёв

Потому перед устройством кровли следует проверить:

• геометрию скатов и корректность устройства обрешётки;
• качество поставляемых железных панелей.

Традиционное устройство самозащёлкивающейся кровли представляет собой последующую последовательность материалов:

• кликфальцевые панели, закреплённые к древесной обрешётке гвоздями, шурупами либо кляммерами;
• подкладочный ковёр;
• обрешётка;
• гидробарьер;
• контрбрусья, фиксированные по стропилам с допустимым просветом до обрешётки более 5 мм;
• теплоизолятор;
• пароизоляция;
• предварительная обрешётка;
• внутренняя отделка.

При устройстве клик-кровли употребляются формирующие дополнительные элементы, часть из которых для уменьшения цены кровли целенаправлено сделать без помощи других из обрезков железной базы.

Формирующие дополнительные элементы кликфальцевой кровли можно сделать без помощи других из обрезков кровельного материала

Клик-кровля хороша ещё и тем, что даёт возможность укладывать и закреплять картины:

• по древесной обрешётке;
• по железным рейкам;
• по сплошному древесному настилу, уложенному на стропила, если его толщина более 23 мм, либо по древесно-стружечным плитам с малой шириной 19 мм.

По мере надобности самозащёлкивающуюся фальцевую кровлю можно укладывать прямо по прочному и стойкому к деформационной нагрузке жёсткому теплоизолятору, помещённому на профлист с трапециевидным сечением. Это позволяет в отдельных случаях отрешиться от пароизоляции, так как железное профилированное основание служит достаточным конвекционным барьером.

Но всяко база под железные панели должна быть достаточно крепкой, жёсткой и ровненькой. В большинстве случаев набивают разреженную древесную обрешётку из бруса сечением 50х50 мм и досок 200х50 мм, которую опирают на стропильные ноги, установленные с шагом 0,6–1,2 м. Располагают доски и бруски с промежутком 200–300 мм друг от друга, что обеспечивает комфортное передвижение по крыше и предутверждает прогиб кровельного материала.

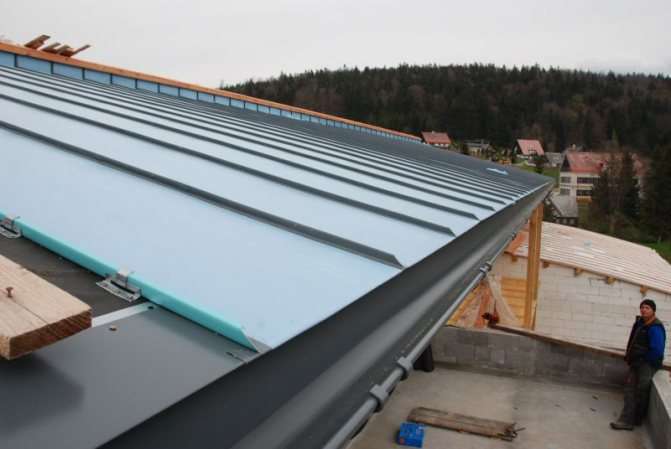

Около карнизного свеса и водосточных желобов обустраивают сплошной настил из 3–4 досок (примерно 700 мм), а под разжелобками (ендовами) — шириной 500 мм по каждой стороне. При всем этом лицевая доска карнизного кровельного свеса должна быть идеально прямой и иметь однообразный отступ от стенок по всему периметру постройки.

При оформлении карнизного свеса на кликфальцевой кровле используют идеально ровненькую лицевую планку, которую защищают капельником

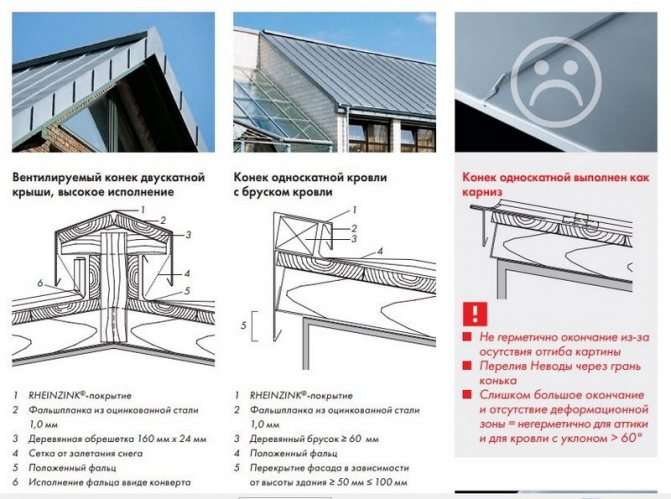

Обустраивая конёк, по всей длине хребта прокладывают две сходящиеся кромками доски, что обеспечит надёжность конькового стыка.

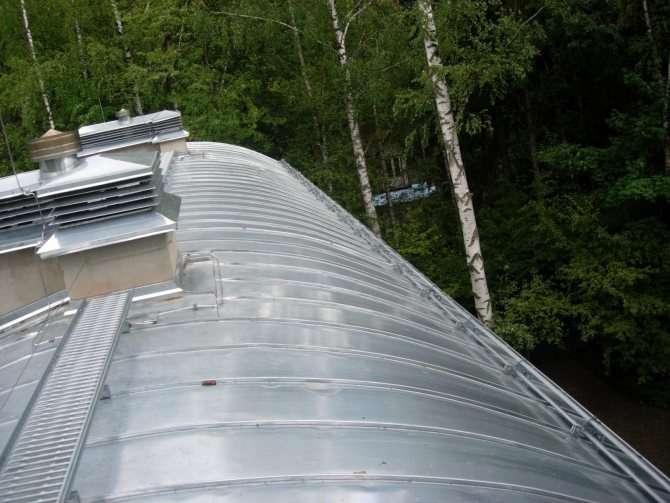

Для устройства плоских, также необыкновенных изогнутых кликфальцевых кровель комфортно использовать готовые дюралевые системы Kalzip, которые разработаны конкретно для большепролётных пологих и криволинейных сложных крыш с склоном от 1,5?.

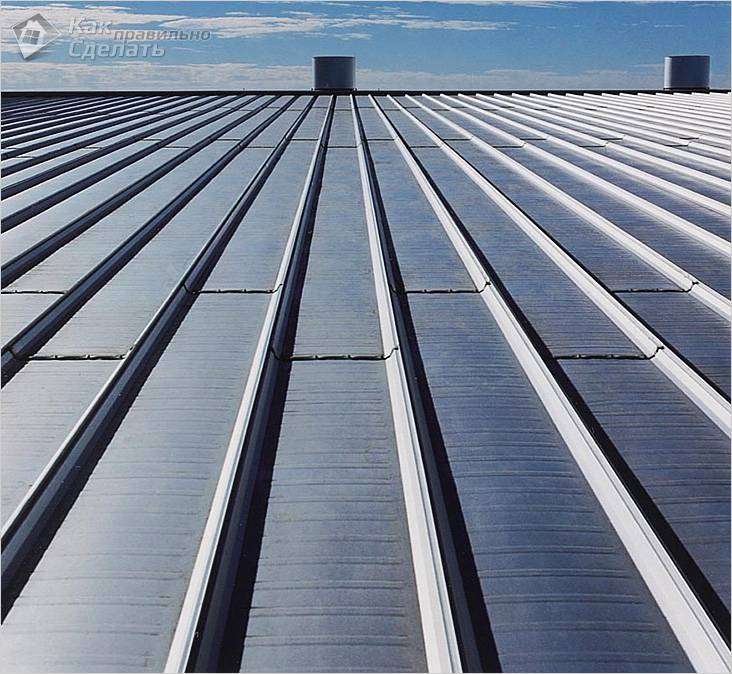

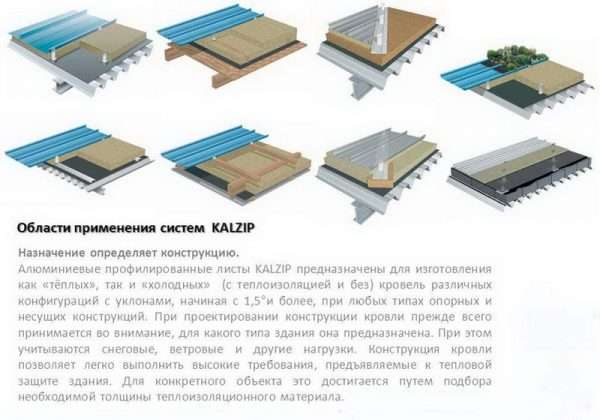

Готовые дюралевые системы Kalzip употребляются для сотворения огромных плоских и необыкновенных криволинейных кровельных конструкций

Особенность этих систем в том, что фальцевые панели крепятся к основанию с помощью клип-опор, расположенных по кровле в определённом порядке зависимо от вида основания. Установленные по аннотации, такие крепежи умеренно распределяют нагрузку на несущие конструкции, что является их огромным плюсом.

При таковой методике все точки крепления скрываются под сплошным кровельным покрытием, что увеличивает крепкость кровли и придаёт ей великодушный вид. Более того, панели Kalzip соответственно геометрии крыши могут изготавливаться в различных вариантах — прямые, вогнутые либо выпуклые, вогнуто-выпуклые, конические, округлённые вальцовкой и т. д.

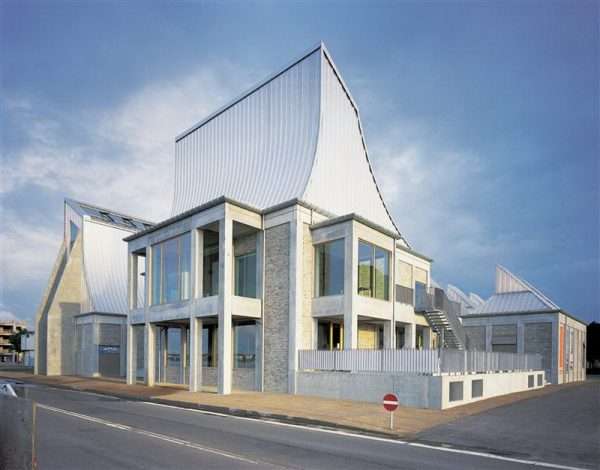

Для сотворения необыкновенной кровли в виде натянутого паруса идеально подходят прямые и вогнутые дюралевые панели Kalzip

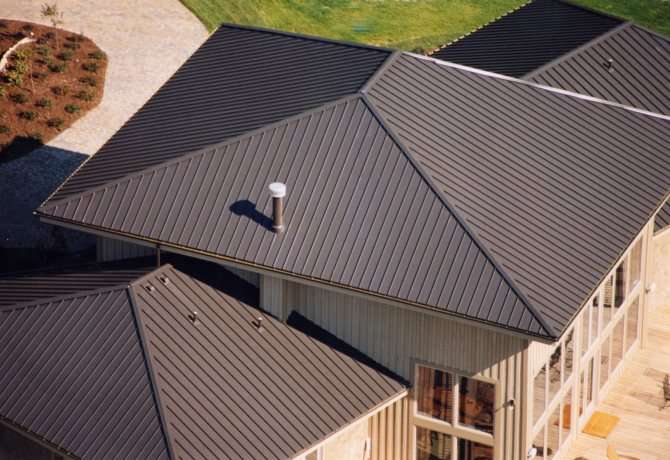

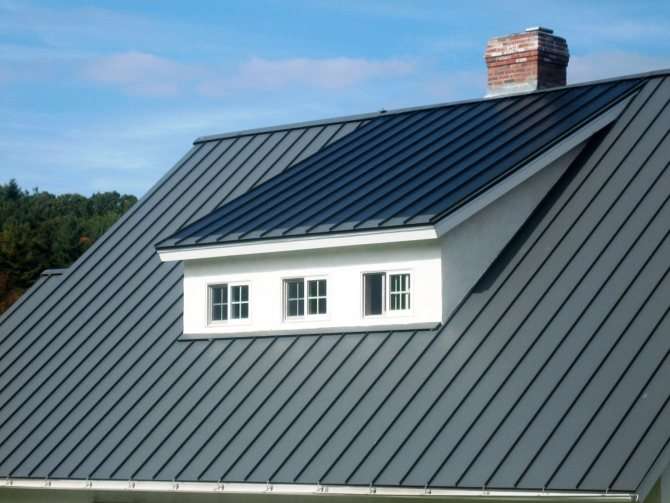

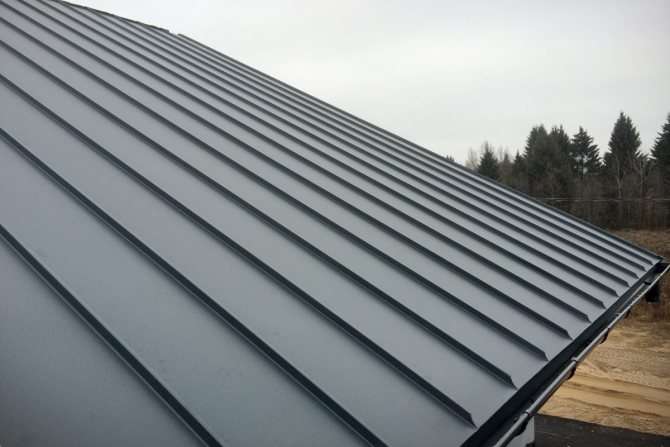

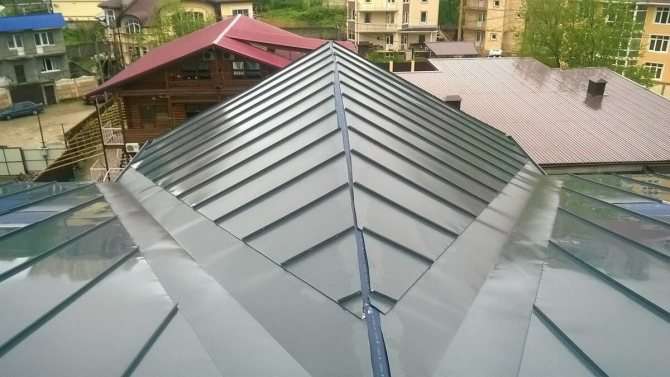

Что такое фальцевая крыша

Фальцевая кровля представляет собой покрытие из меди, цинкового сплава либо покрытых цинком панелей – картин, выполненных из листового либо рулонного проката. Фальцевым таковой вид покрытия именуют поэтому, что оно представляет собой необыкновенную систему соединения из железных фрагментов, другими словами производится способом фальцевания (нем. Falz — паз, шпунт, фальц, жёлоб).

Фальцевое покрытие монтировали на крыши домов еще много веков вспять. Популярно оно было в Европе и в Русской империи. Екатеринский дворец, замок Нойшванштайн, Эрмитаж – только малая часть зодчества с внедрением фальцевых частей. Сейчас при реконструкции построек и сооружений используют конкретно былую технологию, которая воссоздает красоту и передает цвета тех времен.

За многие годы металл и крепежные его элементы очень поменялись. На железные листы стали наносить защитное покрытие. При всем этом материал стал изрядно тоньше, что позволило его преображать в рулонные материалы, комфортные для монтажа крыш. Это стал более крепкий и надежный материал, который употребляется для всех видов крыш.

После изобретения так именуемого двойного фальца, железные кровли такового типа стали воспользоваться большой известностью, стали обширно нужными посреди личных застройщиков. Сейчас это экономный, эстетически симпатичный и сверхтехнологичный материал, который конкурирует на рынке с применяемой везде металлочерепицей либо обыденным профлистом.

Эргономичные свойства кровли

В таковой кровле не необходимы никакие доп опоры либо особые перекрытия, которые требуется возвести. Все это может быть, благодаря эксклюзивным чертам самих материалов. При всем этом хороший эргономичный вид данного типа кровли существенно упрощает работу мастеров и профессионалов при монтаже.

Относительно маленькие весовые нагрузки дают возможность очень очень уменьшать нагрузку несущих стенок, при всем этом, благодаря особенной гибкости, можно создавать хорошие крыши хоть какого уровня трудности.

Монтажные работы можно произвести в кратчайший срок, они не требуют специальной техники, доп расходных материалов, потому что используемые технологии позволяют использовать особое фальцезакаточное оборудованние либо использовать иную технологию самозащелкивающихся фальцев.

Применение фальцевой технологии устраняет от ненадобных отверстий в кровле, что уменьшает возможность коррозии, препятствует проникновению воды и прохладного воздуха в помещение. Таким образом, фальцевая кровля – это материал с долгой историей, получивший новое рождение в текущее время благодаря развитию нынешних технологий обработки металла и приборостроения.

Уход и сервис

Фальцевая крыша просит особенного ухода. Она должна временами осматриваться хозяевами с внутренней стороны, в особенности в дождливую погоду. Если с течением времени появилась протечка, следует обозначить это место. Идеальнее всего сделать пометку мелом. Когда кровля высохнет, можно приступать к ремонту.

Место протечки следует найти и с наружной стороны кровли. Уплотнять его будет нужно конкретно снаружи. После чего можно промазать место соединения густотертой алкидной краской либо суриковой замазкой.

Если на крыше образовалась пробоина, ее края следует кропотливо выровнять. Около дыры нужно промазать крышу алкидной краской. Латку готовят из х/б ткани. Ее укладывают на пробоину так, чтоб не образовались морщины. Она зафиксируется краской. Латку следует промазать по всей площади. Это скроет углубление в материале.

Покраску кровли фальцевого типа следует создавать не пореже, чем раз в 10 лет. Если на листах начала создаваться коррозия, ее очищают стальной щеткой. Дальше место обработки обметают веником и наносят слой краски. Если крыша собрана из темных листов стали без оцинковки, покраску делают не пореже, чем раз в 3 года. Это существенно продлевает срок эксплуатации конструкции, предутверждает разрушение материала под воздействием дождика либо снега, температурных колебаний.

Рассмотрев, что собой представляет фальцевая крыша, также особенности ее монтажа, даже начинающий мастер сумеет собрать схожую конструкцию без помощи других.

Требования к конструкции крыши

Видов крыши сильно много. Главное разделение идет зависимо от наклона: скатные и плоские. Если уклон более 10% — это скатная поверхность крыши, а до 2,5% — это, соответственно, плоская. Также крыши могут быть чердачными либо бесчердачными (другими словами, раздельными либо совмещенными) зависимо от конструктивного решения. Можно делить крыши на односкатные (опора на несущие стенки, различные меж собой по высоте; подходят для построения хозяйственных помещений), двускатные (состоят из 2-ух скатов, которые опираются на стенки, схожие по высоте), трехскатные, четырехскатные и многоскатные – находится в зависимости от формы Вашей кровли.

Рис.16. Односкатная крыша

Рис. 17. Двускатная крыша

Какая форма крыши будет более подходящей для избранного Вами покрытия? Этот вопрос лучше бросить для экспертов, которые сумеют оглядеть «на месте» Вашу «крепость». Но нужно учитывать, что для личного строительства жилых помещений обычно более подходящий вид — скатные и пологоскатные конструкции крыш.

Подходящие погодные условия для монтажа

Естественно, для проведения всех строй работ наилучшие условия – теплота и сухость. Но, к огорчению, не всегда выходит подгадать. Обмыслить необходимо все до мелких деталей: снегопад, гололед, дождики, уменьшение светового денька и др. – все то, что может задержать либо продлить срок выполнения работ. Помните, проводить кровельные работы при температуре ниже -15, -20°С очень не рекомендуется.

А если Вы все таки решительно настроены, то самый наилучший совет – это натянуть тент над всей площадью дома во избежание покрытия поверхности снегом либо льдом, порчи материалов и т.д.

Климатические условия для данного вида кровли

Основная особенность нашего типа климата – сезонность и широкий спектр температурного режима из-за этого. Кроме всего остального, выпадение самых различных осадков в протяжении всего года – самое жесткое испытание для кровли и кровельных материалов хоть какого вида и типа.

Фальцевая кровля — более всеприменимый вид покрытия для нашего типа климата, так как защищает дом фактически при всех погодных критериях. В том числе от дождика и протекания, с ним связанного, т.к. отсутствуют любые сквозные щели на поверхности за счет особенности швов. Что все-таки касается зимы, то тут, как указывалось выше, лучше прибегнуть к помощи профессионалов и мало потратиться для обеспечения полной гарантированной безопасности вам и членов вашего семейства.

Нужная рекомендация: в регионах с завышенной солнечной активностью либо с очень горячими климатическими критериями такое полимерное покрытие для фальцевой кровли как пурал. Пурал – полимер, предотвращающий нехорошие деяния на железные покрытия таких природных причин, как высочайшая влажность, соли разных соединений после выпадения радиоактивных осадков и др. вредных выбросов.

Нужные материалы и средства монтажа

Вспомогательных средств и особых материалов, которые могут пригодиться в процессе монтажа также большущее огромное количество. Смотря на набросок, соотнесите числа и увидите, как и что смотрится и где должно быть установлено.

Рис. 15. Материалы для монтажа

1. конкретно сам железный лист для фальцевания;
2. система водостока;
3. обрешетка;
4. немаловажная контробрешетка (так именуемые контрбрусья) – это бруски, которые набиваются на стропила, конкретно на гидробарьерный материал;
5. гидроизоляция;
6. теплоизолятор;
7. пароизоляция;
8. самый обыденный двухсторонний скотч;
9. потолочная подшивка;
10. технологическая обрешетка;
11. стропила;
12. сплошная обрешетка;
13. подшивка карниза.

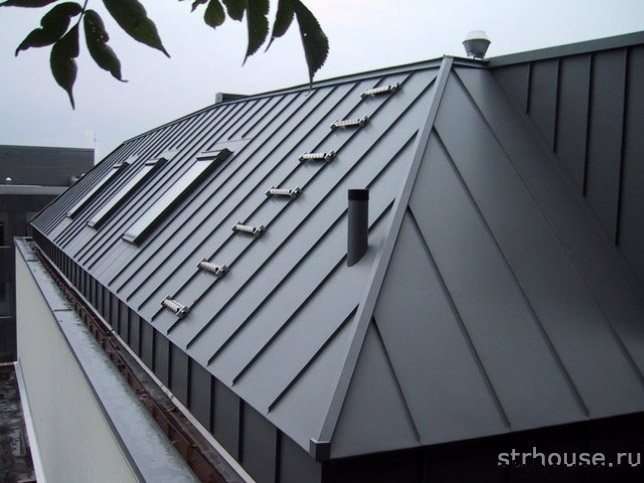

Необходимость установки снегозадержателей

Фальцевые кровли, беря во внимание гладкую поверхность покрытия, очень нуждаются в установке данной детали.

Установка их делается выше огораживания кровли. В случае если длина ската выходит за рамки 10 метров, нужно снегозадержатели устанавливать в два ряда. Заблаговременно, в процессе конкретного монтажа кровли, необходимо вмонтировать доп профиль (обычно через 12 см от обрешетки). Крепится кронштейн дюбелем через уплотнительную прокладку (резина) и фальцевую панель к обрешетке.

В целях соблюдения техники безопасности не укрепляйте крепления к одному листу.

Практическое применение фальцевания

Фальцевание – один из более нынешних методов монтажа железного покрытия, который позволяет соединять железные листы меж собой при помощи особенного шва – фальца (одинарный либо двойной, стоячий либо лежачий). Конкретно таковой вид крепления делает особенный вид рисунка на поверхности кровли. Разработка же производства такового шва достаточно сложная, но обеспечивает долговечность, качество и плотность.

Свое применение фальцевые кровли находят всюду, во всех сферах строительства: как в городских, промышленных, коммерческих сооружениях и зданиях, так и в личном строительстве дач, домов и особняков.

Источник: vsamodelino.ru
