Крупорушка (рушка) для кукурузы своими руками

Описание и главные составляющие

Устройство для чистки зерна кукурузы от початков имеет огромное количество заглавий: лущилка, рушка, молотилка, шелушилка, теребилка и др. Это приспособление представляет собой аппарат, который обустроен зубьями и мотором. Изготовленный своими руками, он позволяет изрядно сделать проще и ускорить процесс лущения, отделяя зерна фактически за пару минут. При всем этом от человека требуется только засыпать початки в устройство.

Приспособление для чистки кукурузы быть может огромным, рассчитанным на несколько початков (один-два мешка), и небольшим, куда помещается один вилок.

Понимаете ли вы? Кукуруза — одна из самых старых и употребляемых в еду культур. Так, средний мексиканец в протяжении года употребляет около 90 кг кукурузы, а на каждого янки приходится около 73 кг.

Крупорушка для кукурузы и зерна, сделанная своими руками, о которой мы для вас рассказываем, состоит из:

• съемного корпуса с 3-мя отверстиями (одно — для засыпания початков, другое (с затворкой) — для выхода нагих кочерыжек, третье — для выхода отделенных зернышек) и крышкой;
• лущильного железного диска с зубьями;
• желоба для выхода отделенных зернышек;
• мотора (1,5 кВт, до 1450-1500 об/мин);
• вертикального вала с подшипниками;
• приводного ремня;
• конденсатора;
• подставки на ножках.

Диск должен быть на 1,5-2,5 см меньше по поперечнику, чем дно. Зазоры меж диском и боковыми стенами созданы для попадания туда зернышек и ссыпания их в желоб.

Есть также советы по тому, чтоб просверлить в диске отверстия и вкрутить в них болты, которые и будут отбивать зерна от початка. Их быть может как огромное количество, так и всего пара штук.

Принципиально! Лучше все детали укреплять схожими по поперечнику болтами, чтоб в случае доп опции либо ремонта можно было пользоваться одним ключом для всех соединений

.

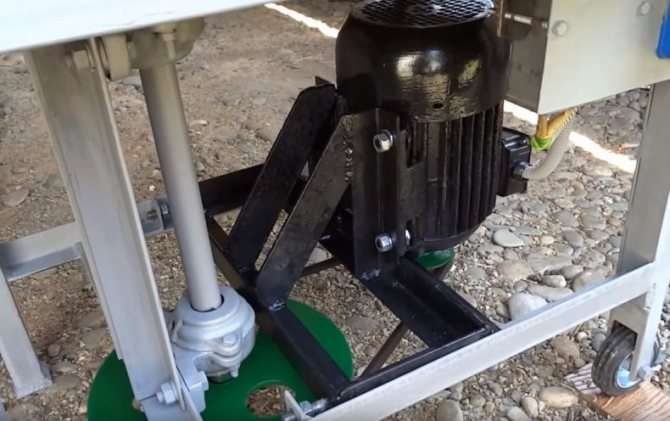

Под подставкой на ножках устанавливается движок, крепится вал. На задней стороне подставки прикрепляется пусковая кнопка либо блок управления.

Корпус должен плотно запираться крышкой, чтоб во время работы устройства початки не вылетали наружу. Есть увлекательный вариант, когда сверху крышки приделывается лоток для початков, низ которого запирается на затворку.

Такая конструкция поможет несколько сберечь время, так как пока одна партия початков находится в цилиндре, другую в это время можно уже загрузить в лоток и позже просто открыть затворку, чтоб они засыпались вовнутрь агрегата.

Всяко, открывать крышку для вас должно быть просто и комфортно, но она не должна подниматься во время лущения.

Механизм работы устройства

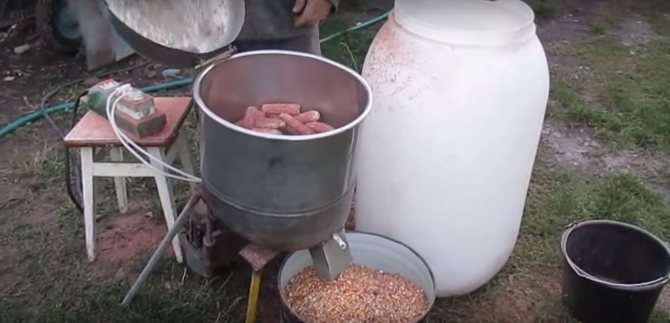

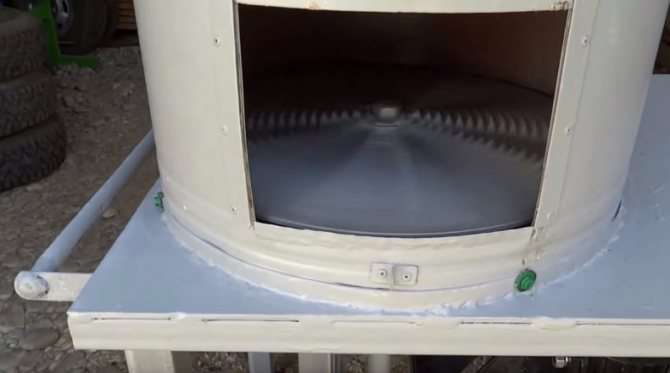

Механизм работы самодельной лущилки для кукурузы прост. Сверху в корпус агрегата засыпаются початки кукурузы. Потом врубается мотор, который при помощи ремня начинает крутить вал и, соответственно, лущильный диск.

Принципиально! Диск должен крутиться не резвее, чем 500 об/мин, по другому зерна будут очень повреждаться, а початки ломаться. Мотор не должен совершать более 1500 об/мин. Таким образом, обороты вала необходимо будет уменьшить втрое.

Зубья либо другие наросты на диске выбивают зерна из початков. Они попадают в отверстия и зазоры, опускаются на дно корпуса и при помощи вращающейся одной либо нескольких лопастей, центробежной силы и воздушного потока попадают в желоб, по которому потом выходят в заранее поставленную емкость либо в привязанный мешок.

При помощи силы тяжести и центробежной силы полные початки опускаются вниз и дробятся зубьями, а уже пустые — подымаются ввысь. При открытии затворки для выхода очищенных початков они вылетают на землю.

Украшениями, на которых отдыхает глаз, могут быть: садовые фигуры, сухой ручей, клумба из камешков, альпийская горка, фонтан, габионы, пни, клумбы, плетни, рокарии, шпалеры.

Советы и советы по изготовлению

1. Перед тем как сделать молотилку для кукурузы своими руками, нарисуйте ее чертеж и кропотливо прокрутите в голове, каким образом будут крепиться все детали. Так для вас будет понятно, какие инструменты для вас пригодятся и какими крепежами вы будете воспользоваться.
2. Отверстие для выхода очищенных початков можно сделать таким образом, чтоб на него можно было одевать и привязывать мешок. Это дозволит стремительно собирать початки в одном месте и не растрачивать время на их сбор по всему двору.

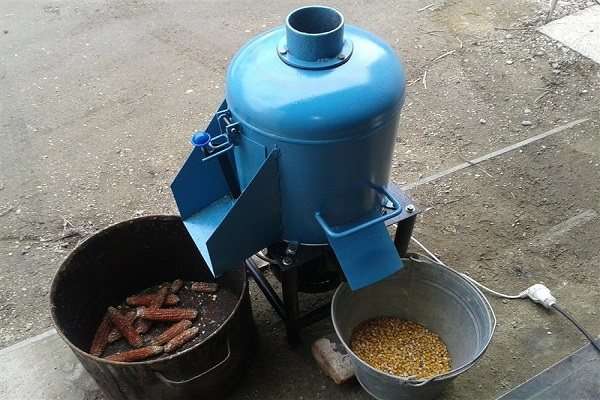

3. Если в качестве корпуса вы будете использовать газовый баллон, то необходимо быть максимально усмотрительным перед тем, как его разрезать, так как там могут быть остатки газа. С технологией, как правильно очистить от них емкость, следует за ранее ознакомиться в Сети.
4. Обычно электродвигатель крутит вал при помощи ремня, но если мотор не очень мощнейший, можно и приделать его конкретно к валу. Основное — настроить вал таким образом, чтоб количество оборотов диска не превышало 500.
5. Для удобства передвижения лущильного агрегата из подсобного помещения на улицу, к ножкам можно приделать колесики.

Читать так же: Лук-батун: состав, применение, полезные характеристики и противопоказания

Понимаете ли вы? Не считая того, что кукурузу используют в качестве продукта питания, ее также используют для производства красок, штукатурки, пластика, клея, спирта, косметики. Сейчас вы понимаете, как можно лущить кукурузу в домашних критериях стремительно и без особенных морок. Предложенный для вас самодельный агрегат не потребляет много энергии и не просит особенных познаний при изготовлении. Его полностью можно сделать за один денек. Достаточно пользоваться готовыми чертежами и советами, также ознакомиться с видом и механизмом работы лущилки на видео.

Если же у вас отсутствуют подходящие материалы, либо просто нет времени на «мастерование», вы сможете приобрести уже готовое устройство. Всяко, лущилка, будь она обретенная либо изготовленная своими руками, станет вам решением проблемы, как шелушить кукурузу в домашних критериях.

Можно ли сделать кукурузолущилку своими руками?

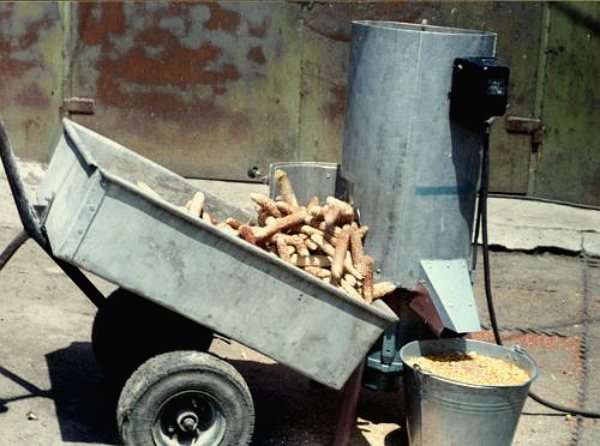

Самодельная электронная теребилка для очищения початков кукурузы, переработает ваш сбор. В отличие от промышленных изделий, устройство сделано в домашних критериях дозволит для вас использовать ее в всех критериях.

Поглядите также Наилучшие сорта и модификации сладостной кукурузы — правила выкармливания и ухода

Изготавливают устройство из средств находящихся под рукой. Используют отслужившие круглые стиральные машины, бракованные газовые баллоны, устанавливают электродвигатели от старенькых устройств, время от времени устанавливают ординарную электродрель.

Сначала подбирают все конструктивные элементы по чертежу, подготавливают крепеж и нужные инструменты. Только когда все будет готово, есть смысл начинать работу. Каждое устройство должно стоять на устойчивой базе, на нее монтируют бункер – емкий цилиндр нужного объема. На основание укрепляют переключатель включения и магнитный пускатель мотора.

Мировоззрение профессионала

Станислав Павлович

Садовод с 17-ти летним стажем и наш эксперт

Задать вопрос

Внимание! Для производства устройства будет нужно познание слесарных работ, способности фрезеровки и токарных работ. Также пригодятся способности составления чертежа.

Для производства необходимо:

1. Подобрать детали, сделанные из крепкого материала;
2. Подобрать подходящий для для вас объем агрегата;
3. Делать работу по детализированной аннотации.

Нужные инструменты

Будет нужно подобрать набор инструментов:

• крестовую отвертку;
• набор ключей различного размера;
• рулетку. Угольник и линейку;
• карандаш либо тонюсенький маркер;
• набор сверл и электродрель;
• по мере надобности электросварка.

Практически все инструменты найдутся в любом хозяйстве.

Из частей агрегата для электронной кукурузолущилки пригодятся:

1. Основания сделанное из надежных материалов (крепкая пластмасса, алюминий, железные полосы и уголки).
2. Самодельная емкость для початков. Подойдет неважно какая подходящая по размеру цилиндрическая емкость.
3. Затворку.
4. Фланец.
5. Диск с зубьями.
6. Выключатель.
7. Электродвигатель.

Схемы конструкции и пошаговая сборка

После производства надежной опоры для агрегата (можно использовать даже надежный стол либо корпус от основания подходящего устройства). По мере надобности при помощи сварки изготавливают подставку из профильной трубы и уголков (база будет комфортна при 80-100 мм высотой).

На основании болтами укрепляют электродвигатель, для этого в основании подготавливают сквозные отверстия. Допустимо заместо болтового соединения использовать электросварку. Маленькими болтами укрепляют к основанию пускатель мотора и кнопку включения агрегата, после этого подключают электродвигатель.

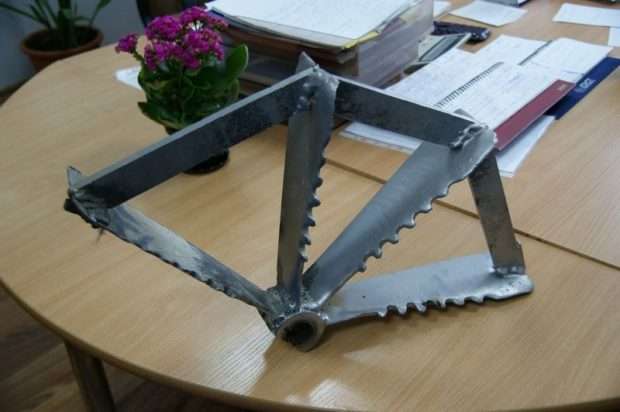

На вал мотора накрепко укрепляют рабочий элемент. Он делается из железной трубы 20 см длиной и 5 см поперечником. С одной стороны, нарезают зубцы, их малость загибают вовнутрь, на другой стороне устанавливают переходник с креплением для подсоединения его к валу мотора.

На устройство монтируют защитный кожух из тоненькой стали, его в низу прорезают отверстие и вваривают желоб для выхода незапятнанного зерна, с боковой стороны вверху подготавливают отверстие для подачи сырья. Заместо кожуха комфортно использовать часть отслужившей воздухопроводящей системы. Это устройство нетрудно сделать всего за несколько часов.

Мировоззрение профессионала

Станислав Павлович

Садовод с 17-ти летним стажем и наш эксперт

Задать вопрос

Внимание! В рабочей части необходимо предугадать широкие продольные прорезы, по другому через маленькое время в трубе будет скапливаться зерно, и очистка аппарата станет сложнее в разы.

Сделать лущилку более симпатичного вида можно если отыскать отслужившую стиральную машину. Комфортнее для переоборудования использовать устройства с вертикальной загрузкой белья, например, таковой как машинка «Аурика».

После чего необходимо придерживаться легкого метода:

1. Приготовить круглый бак, снятый со стиральной машинки с вертикальной загрузкой. Если его нет в наличии аккуратненько разрезают обычной газовый баллон.

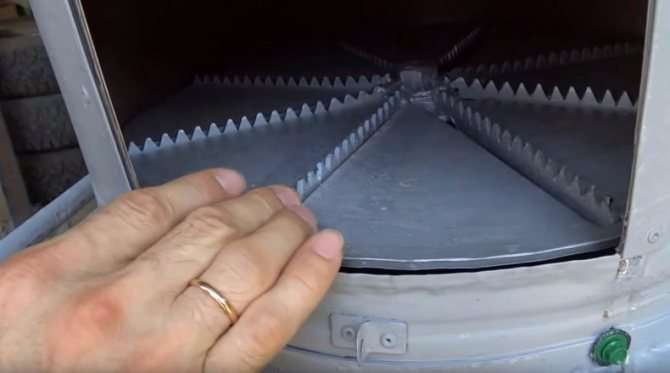

2. Подготавливают металлической тонкий диск 4 мм шириной. На нем размечают 4-6 секторов, на них делают 1-3 см отверстия для просыпания очищенных зернышек.
3. Бак должен быть больше на 2-3 см чем поперечник диска, это место нужно для отделения незапятнанного зерна.
4. На секторах укрепляют зубцы 8 мм длиной, у них должны быть тупые концы, так зерно не будет разбиваться.
5. Приготовленный диск устанавливают на валу в центре корпуса.
6. Весь агрегат монтируют на ножках. Электродвигатель крутит очистительный початки диск. Для работы необходимо подобрать движок 1,5 кВт мощью. Лучше, чтоб у него были обороты 500-600 за минуту.
7. В корпусе подготавливают 2 отверстия. В одно проводится ручная загрузка початков, а 2-ое (прорезанное понизу) требуется для удаления незапятнанного зерна.

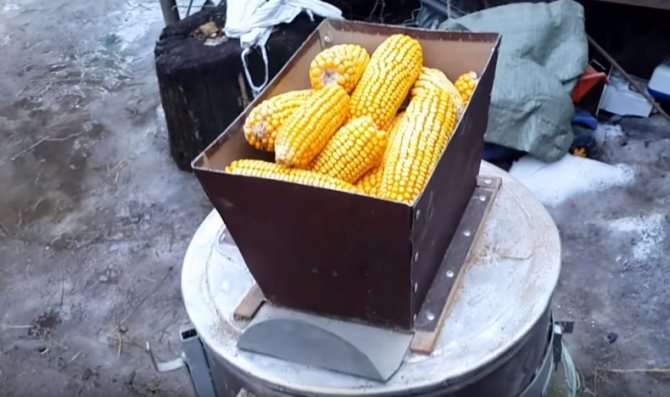

8. Комфортно будет если в бункере установить вверху затворку. Если для вас необходимо переработать много початков кукурузы, то это сбережет много времени. Так можно будет заблаговременно загрузить емкость, а после чистки кукурузы раскрывается затворка, и опять длится процесс переработки.
9. Если у вас есть только движок высочайшей мощи, то придется предугадать аварийное отключение электроэнергии.
10. После чего остается только закрепить крышку на корпус установки и можно 1-ый раз тестировать работу лущилки.

Поглядите также Целительные характеристики и противопоказания рылец кукурузы

Мировоззрение профессионала

Станислав Павлович

Садовод с 17-ти летним стажем и наш эксперт

Задать вопрос

Внимание! При подключении электрического оборудования лущилки, непременно необходимо проводить работы используя чертежи, соблюдая принятые правила и нормы. Без этого о неопасной работе нечего и мыслить.

Общее описание

Лущилка для кукурузы – это такое полезное приспособление с электронным мотором, которое помогает владельцу сделать большой объем работы без физической вялости и издержать на нее минимум времени. Она быть может 2-ух типов: большая, в которую засыпают ведро либо даже больше початков для обработки, либо малая, рассчитанная на один початок. 1-ая, вместимостью в 1 мешок, способна облущить его за 3 минутки, другими словами за час таковой механический ассистент способен обработать полтонны кукурузы.

Малая лущилка на такие объемы не рассчитана, она совладевает сразу только с одним початком – его держат рукою, вставляют в отверстие агрегата попеременно поначалу одним, позже другим концом. Естественно, так полтонны урожая не облущить – либо мотор сгорит, либо человек замучается стоять нескончаемо длительно, повторяя одно и то же действие. Но если сбор всего пару мешков, то руками сделать это все равно тяжело. Как лущить кукурузу легче и проще – длительно мыслить не надо.

Каждый агрегат обычно имеет отверстие либо даже желоб для вывода очищенного зерна, а вот початки из огромного барабана вываливаются в другую сторону, зачем существует отдельное отверстие, либо их просто вынимают вручную.

Механизм работы

Каждый таковой электромеханический ассистент обустроен мотором, работающим от электричества. Мотор огромного агрегата крутит диск с неострыми зубьями, в большинстве случаев их наваривают в виде круглых наростов высотой до 8 мм. В этом же диске делают круглые отверстия для зернышек, выходит типичное решето с наростами.

Как лущить кукурузу с помощью малеханького агрегата? Принцип один и тот же, только заместо вращающегося диска, он обустроен трубой с загнутыми вовнутрь зубьями, о них-то как раз и цепляются зерна, что принуждает их распрощаться с вилком. Они тоже осыпаются вниз, а пустой початок остается в руках у человека.

Механизм работы устройств тот же самый, только размещение очистительного элемента в большенном аппарате горизонтальный, а в небольшом – вертикальный.

Лущилка для кукурузы не является очень сложным механизмом, энергии потребляет не очень много – все находится в зависимости от мощи мотора и объемов работы. Но она неподменна для обработки урожая тех хозяйств, где кукурузу заготовляют специально для прокорма скота.

Как сделать

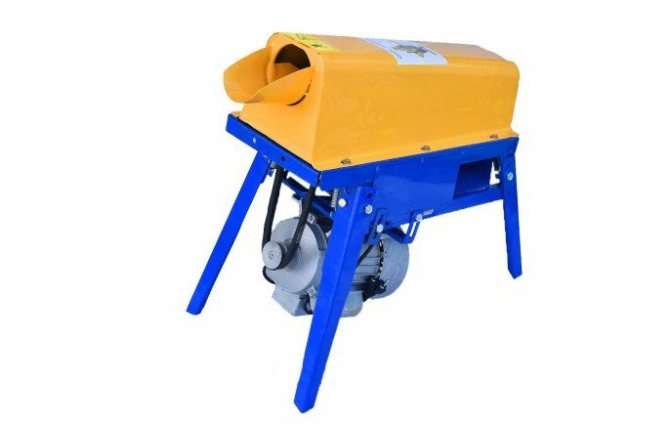

Такие приспособления разной мощи и различных объемов можно приобрести. Они есть в продаже, их реклама встречается в вебе. Но большая часть умельцев предпочитают сделать их сами. Лущилка для кукурузы своими руками делается из средств находящихся под рукой. Могут понадобиться старенькие стиральные машины с круглым корпусом, использованные газовые баллоны, моторы от каких-либо старенькых устройств, даже просто дрель.

Для того чтоб сделать такую машинку, необходимо сначала обусловиться с объемами перерабатываемого урожая, позже отыскать в вебе, попросить где-нибудь на форуме либо самому начертить чертеж.

Схема кукурузной лущилки в сборке

Согласно чертежу необходимо подобрать все составляющие, инструменты и крепежи, которые могут пригодиться. Только после чего можно приступить к самому процессу производства.

У каждого агрегата должна быть крепкая устойчивая база, к ней прикрепляется бункер, изготовленный из стиральной машинки либо баллона, трубы дюралевой – такой емкий цилиндр. На его стенке располагают магнитный пускатель с переключателем включения/выключения мотора. Зерноотбойник соединяют со щитком лотка.

Сверху бункер необходимо закрывать, означает, делают такую крышку, которую просто поднять, но которая не станет раскрываться во время работы мотора.

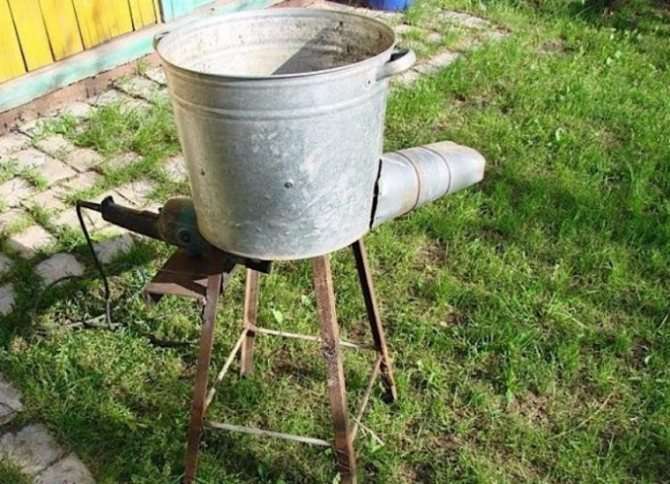

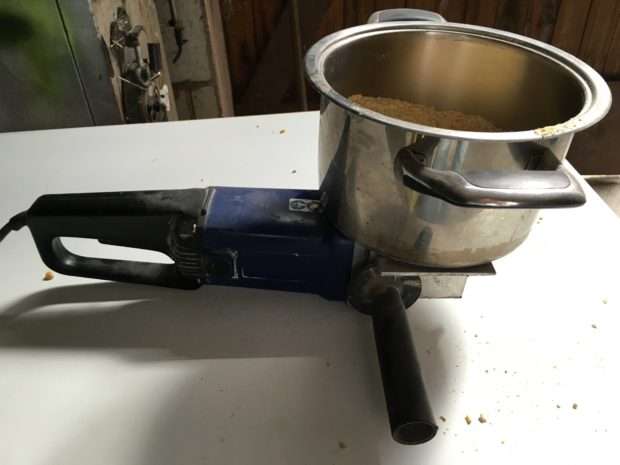

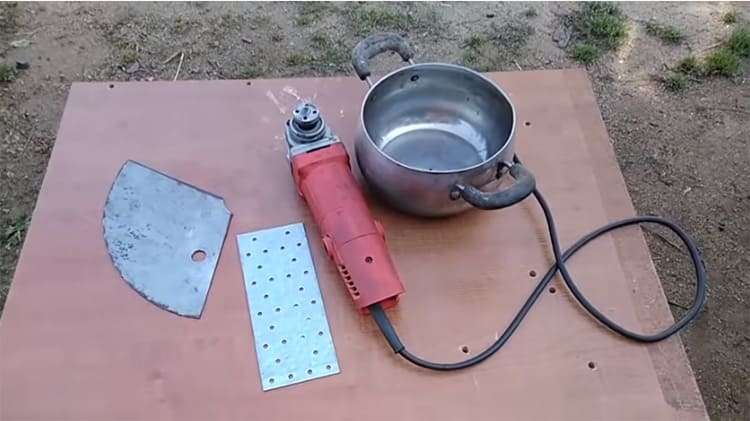

Молотилка зерна из болгарки

В почти всех домашних хозяйствах есть ненадобные уже ручные пилы с вращающимися дисками. Зернодробилка из болгарки может стать неплохим вариантом приспособления пилы. Кроме самой пилы, нужны последующие запчасти для зернодробилок:

• Отрез трубы, поперечником более 15 см,
• Решетка с маленьким сечением либо сетка,
• Режущие диски (можно использовать из мясорубки),
• Коробка для зерна,
• Лист фанеры либо ламината.

Молотилка зерна своими руками из болгарки делается так: корпус бензопилы крепится на фанерном листе, в каком за ранее вырезаются маленькие отверстия для крепления. Доп отверстие делается на листе и под коробку либо банке, в которую будет ссыпаться размельченное зерно. Укрепляют бензопилу металлическими скобами и болтами. Самодельная молотилка должна быть вооружена острым железным ножиком, заточенным с обеих сторон. Снизу листа фанеры укрепляют сетку либо решето, можно также использовать самоделки из кастрюли. В данной модели движок для зернодробилки — это движок электрической пилы. Крупорушка своими руками готова!

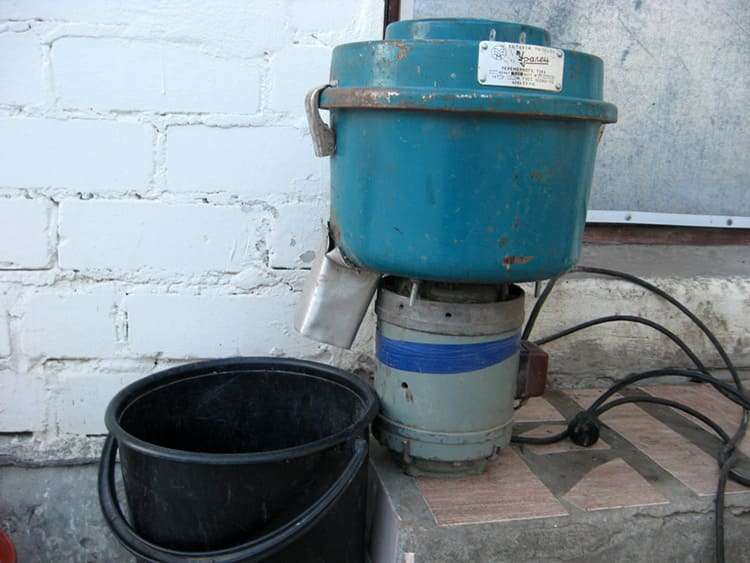

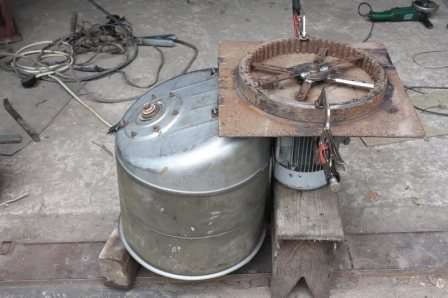

Молотилка из стиральной машины

Очень популярна посреди фермеров и зернодробилка своими руками, изготовленная из стиральной машины.

Корпус стиральной машины — это уже готовая мощная корморезка. Работает данный вид зернодробилки по принципу, похожим с кофемолкой: зерна измельчаются в барабане за счет вращения в различные стороны острых ножей. Сделать данную модель можно, имея последующие запчасти для зернодробилок:

• Режущие диски либо ножики,
• Решетка,
• Доп движок,
• Железный уголок либо узенькие пластинки,
• Молоток,
• Маленький отрез железной трубы.

Перед тем как сделать молотилку из стиральной машины, необходимо отлично заточить ножики либо применяемые режущие диски. Ножики насаживаются на вал, а вал после чего крепится к активаторному шкиву шайбой.

Отверстие для слива наращивают в размере с помощью молотка, до поперечника, равного 12, 5 см. В приобретенное отверстие вставляют отрез трубы. По нему дробленое зерно будет ссыпаться в ящик либо коробку. В баке машины устанавливают решетку с маленькими ячейками под углом в 13- 17 градусов.

Непременное условие: размер решетки должен вполне совпадать с размерами внутреннего бака.

Более высококачественный помол поможет получить доп движок для зернодробилки. Устанавливают его под крышкой, а для крепления используют уголок либо пластинки из металла. На вал мотора ставят очередной ножик, поперечник которого меньше, чем размер бака. Доп движок для зернодробилки лучше закрыть кожухом. Это предупредит попадания вовнутрь пыли и частичек корма.

Описание и главные составляющие

Устройство для чистки зерна кукурузы от початков имеет огромное количество заглавий: лущилка, рушка, молотилка, шелушилка, теребилка и др. Это приспособление представляет собой аппарат, который обустроен зубьями и мотором. Изготовленный своими руками, он позволяет изрядно сделать проще и ускорить процесс лущения, отделяя зерна фактически за пару минут. При всем этом от человека требуется только засыпать початки в устройство.

Приспособление для чистки кукурузы быть может огромным, рассчитанным на несколько початков (один-два мешка), и небольшим, куда помещается один вилок.

• съемного корпуса с 3-мя отверстиями (одно — для засыпания початков, другое (с затворкой) — для выхода нагих кочерыжек, третье — для выхода отделенных зернышек) и крышкой;
• лущильного железного диска с зубьями;
• желоба для выхода отделенных зернышек;
• мотора (1,5 кВт, до 1450-1500 об/мин);
• вертикального вала с подшипниками;
• приводного ремня;
• конденсатора;
• подставки на ножках.

Детально с элементами рушки для кукурузы своими руками можно ознакомиться на видео.

Диск должен быть на 1,5-2,5 см меньше по поперечнику, чем дно. Зазоры меж диском и боковыми стенами созданы для попадания туда зернышек и ссыпания их в желоб.

Есть также советы по тому, чтоб просверлить в диске отверстия и вкрутить в них болты, которые и будут отбивать зерна от початка. Их быть может как огромное количество, так и всего пара штук.

Под подставкой на ножках устанавливается движок, крепится вал. На задней стороне подставки прикрепляется пусковая кнопка либо блок управления.

Корпус должен плотно запираться крышкой, чтоб во время работы устройства початки не вылетали наружу. Есть увлекательный вариант, когда сверху крышки приделывается лоток для початков, низ которого запирается на затворку.

Такая конструкция поможет несколько сберечь время, так как пока одна партия початков находится в цилиндре, другую в это время можно уже загрузить в лоток и позже просто открыть затворку, чтоб они засыпались вовнутрь агрегата.

Всяко, открывать крышку для вас должно быть просто и комфортно, но она не должна подниматься во время лущения.

Как сделать зернодробилку «Хадыженская»

Для самостоятельной сборки подходит круподробилка «Хадыженская». Ее конструкция минимизирует недочеты других видов агрегатов. Для работы пригодятся:

• наждачный круг;
• круговые шарикоподшипники;
• драчевый ратфиль;
• однофазовый электродвигатель на 1-1,5 кВт;
• кордошнуровой ремень;
• уголок из стали 40х40мм;
• болты от М4 до М10;
• гайки;
• пружинные шайбы;
• металлической лист шириной 3 мм;
• металлической вал из стали 40;
• прижимающая гайка и железные корпусы подшипников.

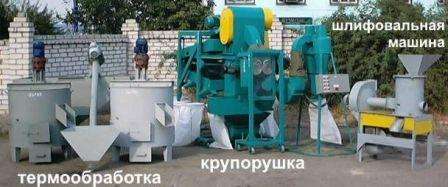

Схема обработки зерна на ферме

Следуйте пошаговой аннотации:

Шаг 1. К бокам станины с фронтальной и задней стороны стяжными штифтами необходимо прикрепить лонжероны, которые образуют базу.

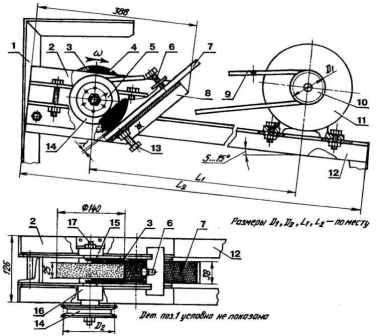

Схема Хадыженской крупорушки

Шаг 2. Позже они скрепятся сваркой.

Шаг 3. В выемки стен с наклоном по чертежам вкладывают ранее сконструированный вал с кругом. Пазы уплотняют.

Увлекательная статья: Курятник на даче своими руками

Шаг 4. По краям подшипники зажимают прижимающими гайками, а лонжеронами придавливают верх, устанавливая их на болтах-стойках М8, согласно чертежам.

Шаг 5. Смещение по оси молотилки избавляют, закрепляя на поверхности заднего лонжерона еще одну стойку.

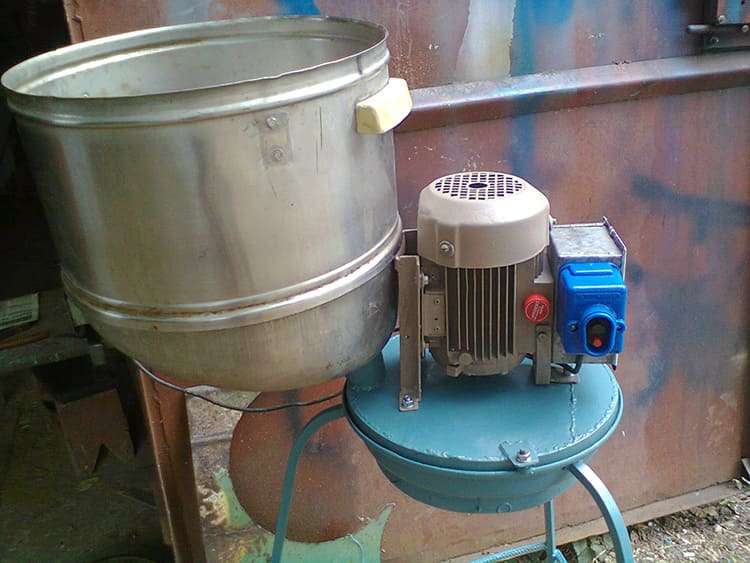

Фото самодельной молотилки зерна

Шаг 6. Драчевый ратфиль устанавливают изнутри круподробилки так, чтобы меж его поверхностью с вырезками и наждачным кругом установился подходящий просвет. Чтобы получить этот зазор, устанавливают регулировочный узел, согласно схеме.

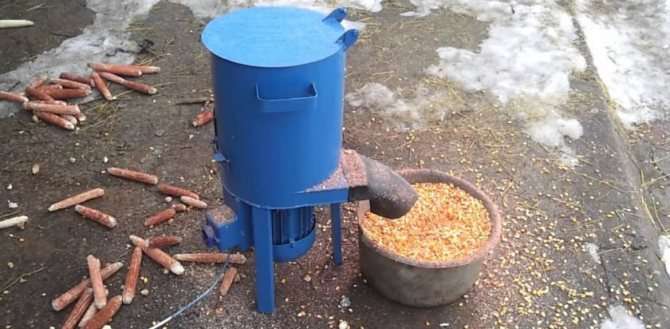

Фото настоящей зерномолки для домашнего хозяйства

Шаг 7. Для легкой крепления разных роликов используют фланец, который укрепляют на валу с наждачным кругом при помощи шпонки в виде призмы. Шкивы можно использовать и от движков от автомобиля.

Мысль, как сделать измельчитель зерна

Чтобы крупорушка в домашних критериях работала от сети, нужен однофазовый электродвигатель. Но если такового нет, то можно поменять его трехфазным.

Смотрите видео: Молотилка зерна из мотора центрифуги стиральной машины

Подойдет и электродвигатель от старенькой сельхозтехники, только необходимо проверить его на исправность. Для сборки мотора также пригодятся магнитный пускатель, токовые реле, рубильник с видимым разрывом цепи – все приспособления, способные сделать работу крупорушки очень неопасной.

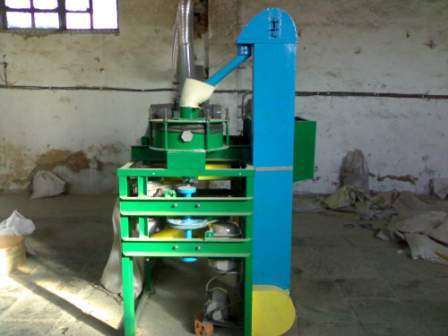

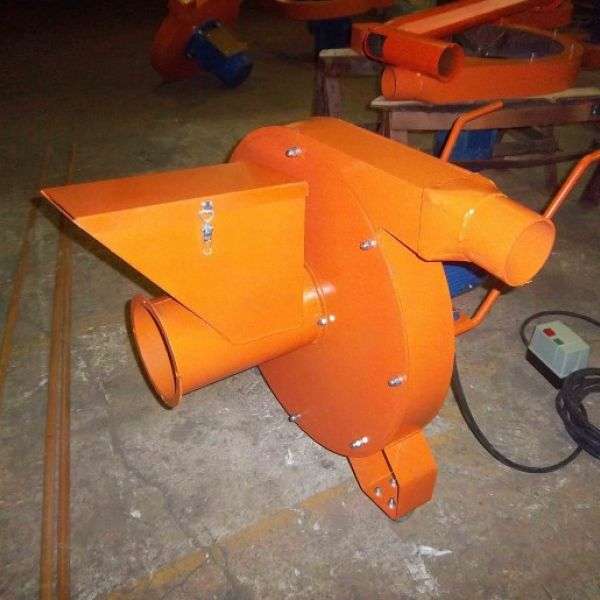

Фото крупорушек для ведения фермерского хозяйства

Для производства крупорушек для вас понадобятся последующие схемы и чертежи:

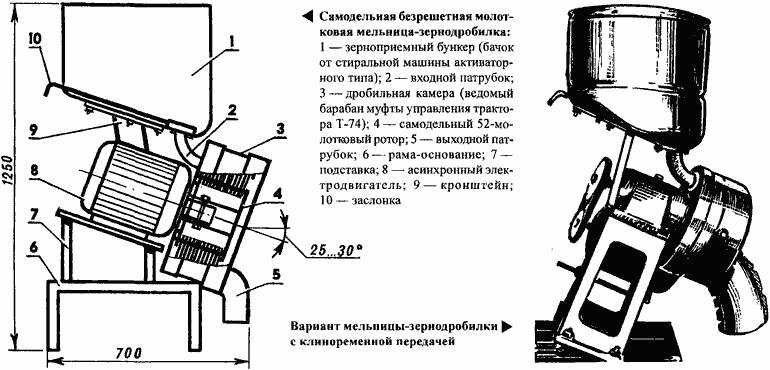

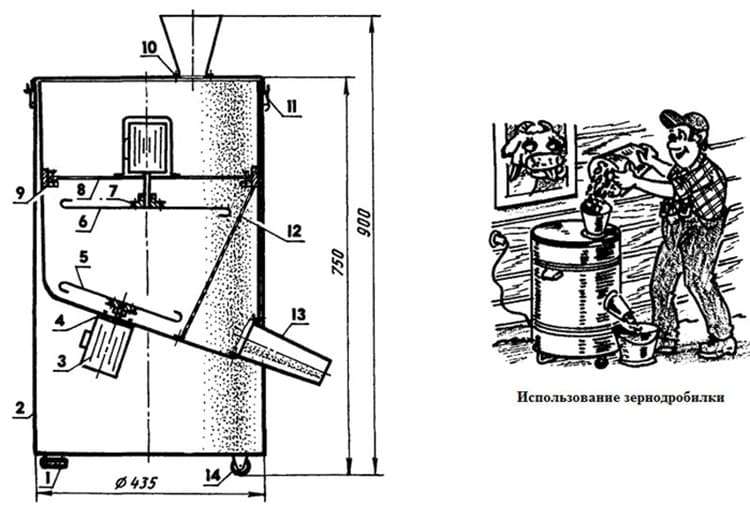

Схема зернодробилки для дома

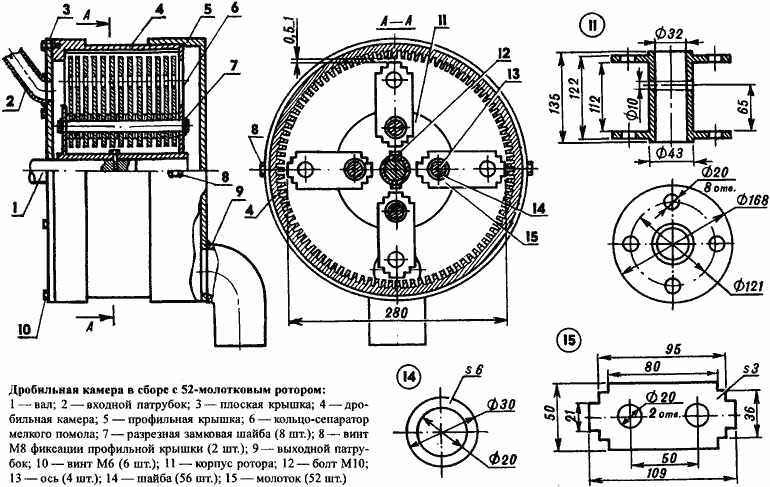

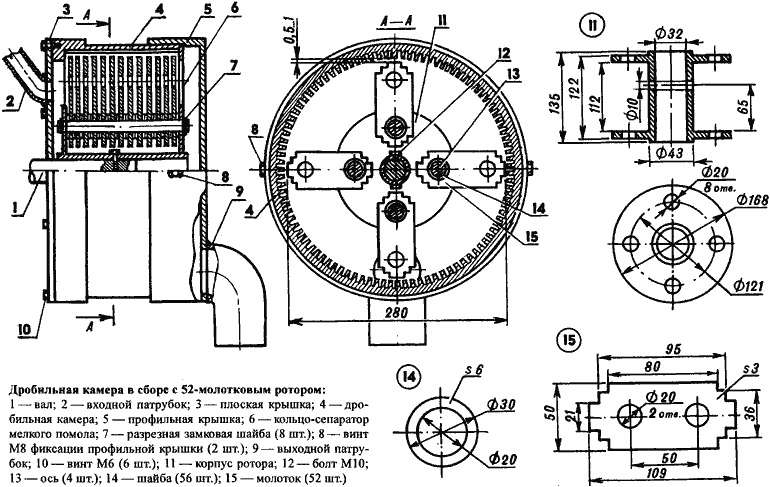

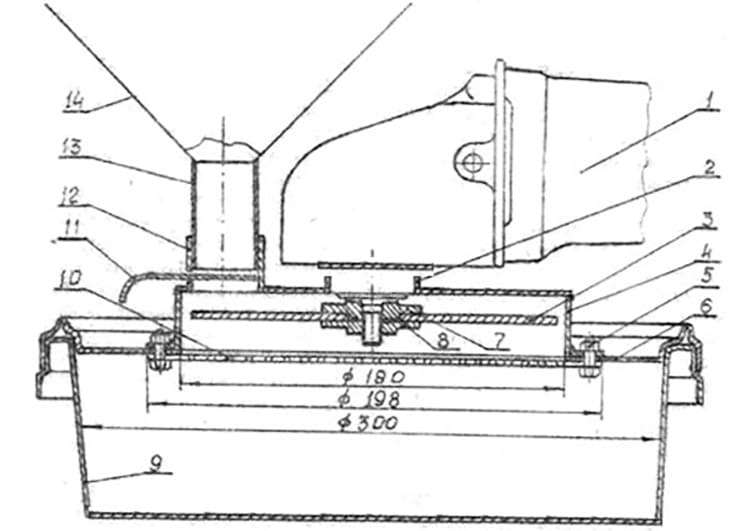

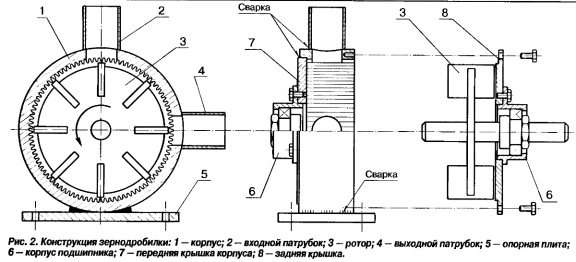

Чертеж зернодробилки

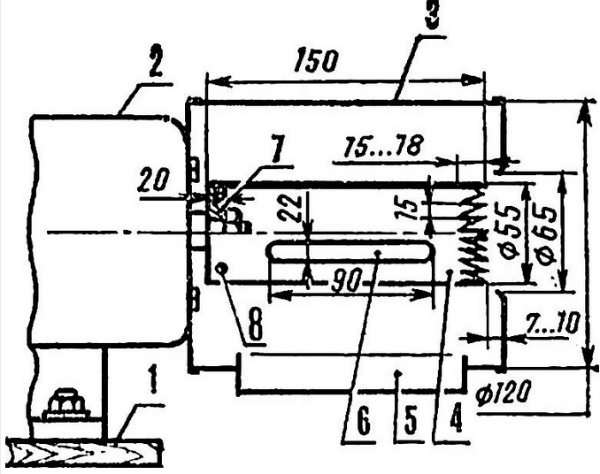

Схема крупорушки

Обычное техническое сервис и долговечность эксплуатации делают крупорушку модели «Хадыженская» хорошим ассистентом в домашнем хозяйстве. Зная, как сделать зернодробилку в домашних критериях по фото и чертежам, вы можете приготовить на зиму питательные корма для птиц и скота.

Обыденную пшеничную муку можно без заморочек поменять на кукурузную, которая обладает огромным количеством нужных параметров, а именно, она крепит сердечнососудистую систему, замедляет процесс старения, положительно влияет на пищеварение. Невзирая на пользу этого продукта, его не всегда можно отыскать в магазине. Отсюда появляется вопрос – как сделать кукурузную муку без помощи других в домашних критериях?

Механизм работы устройства

Механизм работы самодельной лущилки для кукурузы прост. Сверху в корпус агрегата засыпаются початки кукурузы. Потом врубается мотор, который при помощи ремня начинает крутить вал и, соответственно, лущильный диск.

Зубья либо другие наросты на диске выбивают зерна из початков. Они попадают в отверстия и зазоры, опускаются на дно корпуса и при помощи вращающейся одной либо нескольких лопастей, центробежной силы и воздушного потока попадают в желоб, по которому потом выходят в заранее поставленную емкость либо в привязанный мешок.

При помощи силы тяжести и центробежной силы полные початки опускаются вниз и дробятся зубьями, а уже пустые — подымаются ввысь. При открытии затворки для выхода очищенных початков они вылетают на землю.

Советы и советы по изготовлению

1. Перед тем как сделать молотилку для кукурузы своими руками, нарисуйте ее чертеж и кропотливо прокрутите в голове, каким образом будут крепиться все детали. Так для вас будет понятно, какие инструменты для вас пригодятся и какими крепежами вы будете воспользоваться.
2. Отверстие для выхода очищенных початков можно сделать таким образом, чтоб на него можно было одевать и привязывать мешок. Это дозволит стремительно собирать початки в одном месте и не растрачивать время на их сбор по всему двору.
3. Если в качестве корпуса вы будете использовать газовый баллон, то необходимо быть максимально усмотрительным перед тем, как его разрезать, так как там могут быть остатки газа. С технологией, как правильно очистить от них емкость, следует за ранее ознакомиться в Сети.
4. Обычно электродвигатель крутит вал при помощи ремня, но если мотор не очень мощнейший, можно и приделать его конкретно к валу. Основное — настроить вал таким образом, чтоб количество оборотов диска не превышало 500.
5. Для удобства передвижения лущильного агрегата из подсобного помещения на улицу, к ножкам можно приделать колесики.

Сейчас вы понимаете, как можно лущить кукурузу в домашних критериях стремительно и без особенных морок. Предложенный для вас самодельный агрегат не потребляет много энергии и не просит особенных познаний при изготовлении. Его полностью можно сделать за один денек. Достаточно пользоваться готовыми чертежами и советами, также ознакомиться с видом и механизмом работы лущилки на видео.

Если же у вас отсутствуют подходящие материалы, либо просто нет времени на «мастерование», вы сможете приобрести уже готовое устройство. Всяко, лущилка, будь она обретенная либо изготовленная своими руками, станет вам решением проблемы, как шелушить кукурузу в домашних критериях.

Читать так же: Аннотация по применению продукта «Гезагард» в огороде

Устройство зернодробилки

В главном используют зернодробилки для фермерских хозяйств, но ведь и обыденные дачники, и люди, часто живущие в деревнях и селах, нередко прибегают к использованию зернодробилок. Некие из них, желая сберечь на ее покупке, ухитрились использовать в этом качестве обыденную стиральную машину с маленькими переделками.

Зернодробилка является техническим агрегатом, при помощи которого можно сделать корм для кормления скота в домашних критериях. Делается он методом дробления и измельчения разных зерновых культур до маленькой смеси.

Видео: Самодельная кормодробилка

Поподробнее о зернодробилке своими руками смотрите на видео:

Понятно, что переделанный и размельченный продукт еще лучше усваивается в организме животного, что положительно сказывается на его репродуктивных функциях и производительности, которая выражается в надое молока и несения яиц.

Таким образом, можно сказать, что зернодробилка является неподменным ассистентом для хоть какого фермера, который содержит большое либо среднее поголовье рогатого скота и птиц.

Нередкие закупки готовых комбикормов могут значительно стукнуть по бюджету, а вот самостоятельное изготовка кормов дозволит достаточно хорошо сберегать.

О том, как сделать культиватор своими руками даст подсказку данная ссылка.

Механизм работы всех зернодробилок похож на работу обыкновенной бытовой кофемолки, исключительно в более глобальных масштабах. Агрегат поначалу включают в обыденную электросеть, после этого запускают движок. Это чрезвычайно значимо, ведь мотор должен поначалу прогреться, до того как можно приступать к работе.

Дальше, в особый резервуар (бункер) засыпается сырье для переработки, после этого оно попадает в дробильную камеру, где и осуществляется сам процесс помола. Измельчение происходит при помощи особых ножей, находящихся в этой камере.

Потом, сырье просеивается через сито определенного поперечника (в комплекте их, обычно, несколько). Конкретно поперечник данного сита будет определять фракцию, т.е. степень измельчения зерна либо других культур.

Кстати, зависимо от черт определенной зернодробилки, в ней можно перерабатывать самое различное сырье:

Некие агрегаты оборудованы специальной дисковой теркой, позволяющей размельчать разные корнеплоды, фрукты и травку.

Общее описание

Кукурузолущилку своими руками можно сделать с помощью чертежа. Шелушилки делятся на 2 типа:

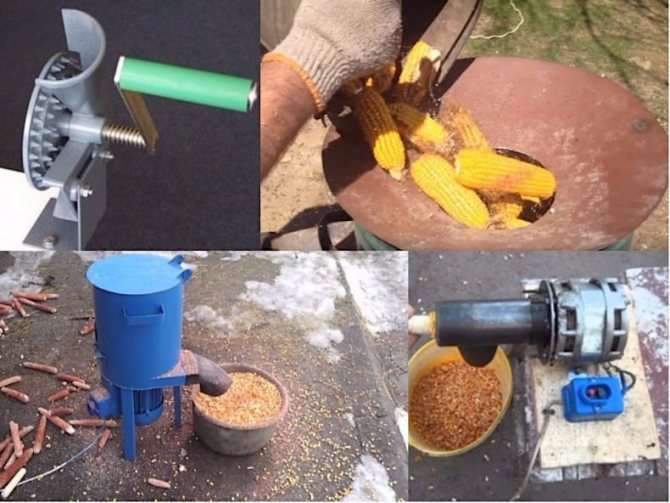

1. Большая. Применяется на больших фермах. Лущилка рассчитана на различного размера кукурузу. Она засыпается ведрами (от 8 кг) либо мешками. Время чистки 3—5 минут. За 1 час работы устройство перерабатывает 500 кг урожая.

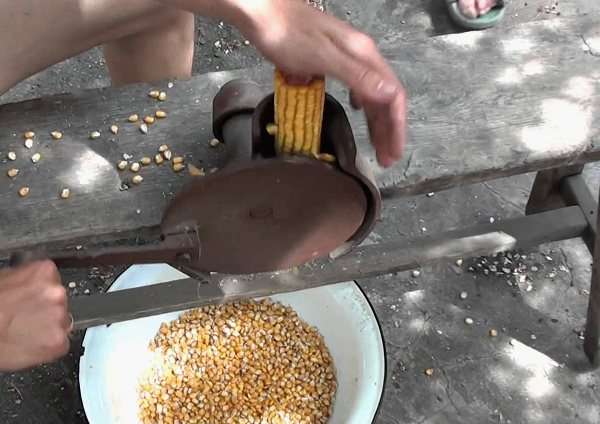

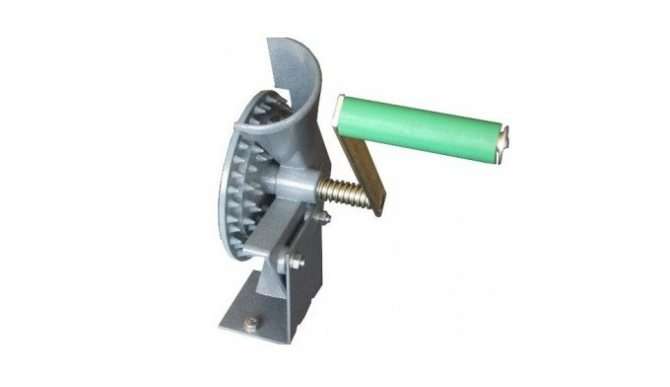

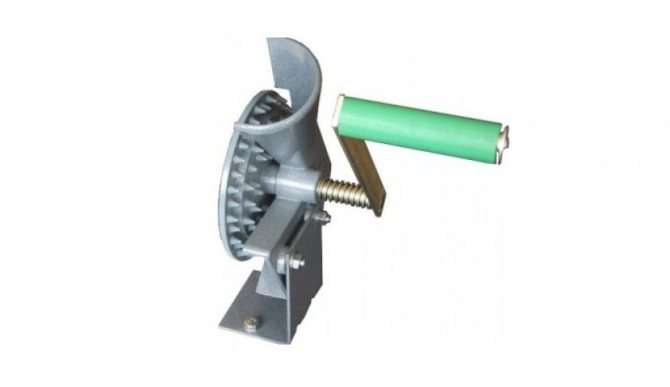

2. Малая. Рассчитана на применение в домашних критериях для лущения 1-го початка. Его вставляют в отверстие устройства, придерживают рукою весь процесс лущения. Мотор малеханькой лущилки сгорает при большенном объеме работы.

Электромеханический агрегат имеет 2 отверстия: 1-ое отверстие — засыпается либо вставляется кукуруза, 2-ое — выходит очищенное зерно. Из огромного барабана выгружаются нагие початки. Их вынимают руками. Некие виды аппаратов упрощают работу: отталкивают пустые початки в другую сторону от зерна.

Шелушилка для кукурузы — легкий для производства инструмент, но, необходимо подобрать надлежащие количеству урожая размеры деталей.

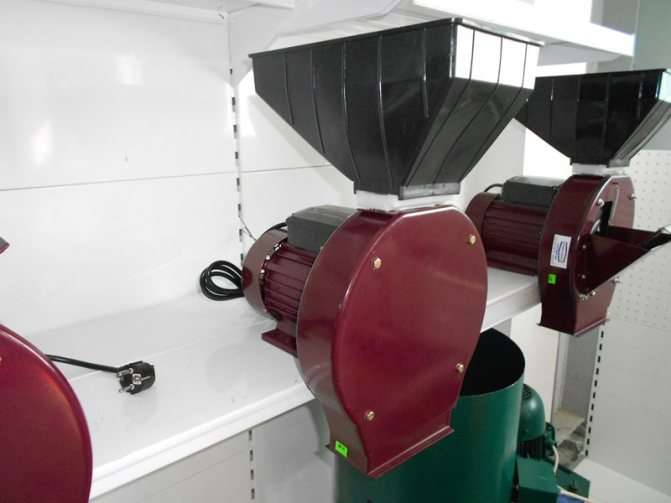

Виды зернодробилок

Зернодробилки идиентично употребляются как на огромных фермах, так и на личных подворьях, и различаются размером помола зерна. Для маленького, среднего и большого помола используют приспособления для сухого дробления, а если нужен очень маленький помол, то нужен измельчитель зерна, применяющий мокроватый метод.

Зернодробилки имеют ряд плюсов:

• Компактность позволяет передвигать аппарат,
• Аппарат работает от обыкновенной электронной сети,
• Большой выбор моделей,
• Возможность просто сделать в домашних критериях,
• Нужные запчасти для зернодробилок можно отыскать в каждом доме.

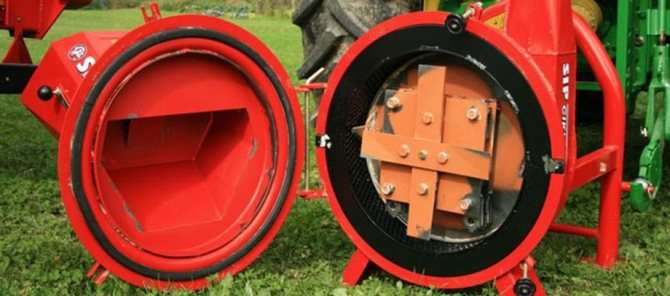

Валковый измельчитель зерна размельчает продукт меж 2-мя валками, которые крутятся в обратных направлениях. Роторные отличаются тем, что ножики прикреплены к главному вращательному валу. В молотковых молотилках основной рабочий узел содержит в себе барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых молотилках сырье для переработки поступает сверху, и раздавливается меж 2-мя плитами-щеками. А в конусном устройстве дробление осуществляется в повсевременно вращающейся конусной головке.

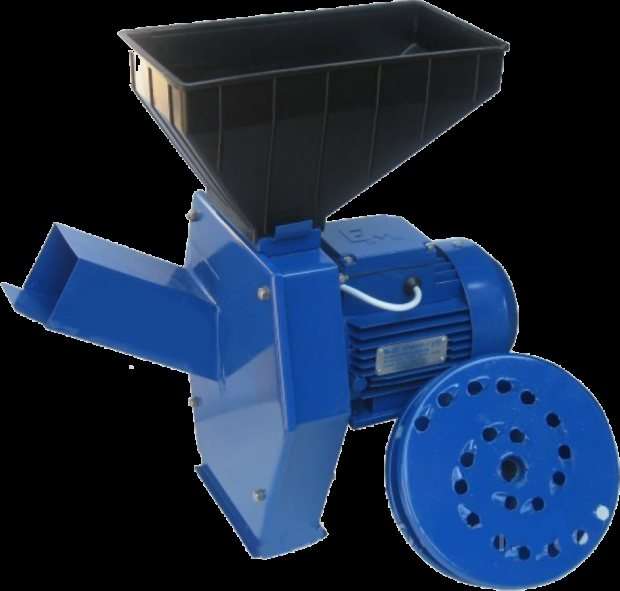

Одна из самых фаворитных моделей, которую используют в почти всех крупоцехах, также на фермах и личных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В комплектацию стандарт включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре мм и сито, с ячейкой 6 мм, также силовой кабель.

Шмель может создавать в час до 2-ух тонн дробленого зерна, а барабанная часть рассчитана на создание более 200 тонн зерна меж техобслуживаниями.

Механизм работы

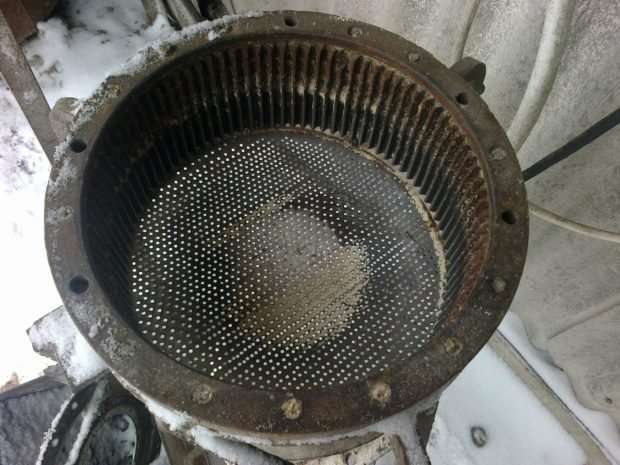

Мотор, работающий от электросети, находится во всех видах агрегатов. Разберем, как чистить кукурузу в домашних критериях большой лущилкой. Она вооружена диском; его зубья неострые, имеют округленную форму. Высота такие зубьев варьируется от 6 до 8 мм. Сам диск по внешнему облику припоминает решето из-за огромного количества круглых отверстий для зерна.

Корпус устройства должен запираться на затворку, таким образом, сбор не будет разлетаться по сторонам. Встречаются конструкции с прикрепленным к корпусу лотком для початков. Крышка для очищения аппарата находится снизу. Такая модель помогает значительно сберегать время: 1-ая партия обрабатывается в корпусе, а 2-ая ожидает собственного времени в лотке.

После помещения урожая мотор крутит диск (больше 45 об/мин). Кукуруза придавливается собственной массой, бьется и цепляется за зубья. Зерно начинает сыпаться в отверстия диска и зазор меж цилиндром и диском, откуда вылетает в нижний отдел устройства. Там отсутствует ускорение, потому готовый продукт через желоб высыпается в приготовленную тару либо на землю. Легкие початки выталкиваются томными ввысь. Если зерна закончили высыпаться, пора выкинуть отходы и загрузить новейшую партию.

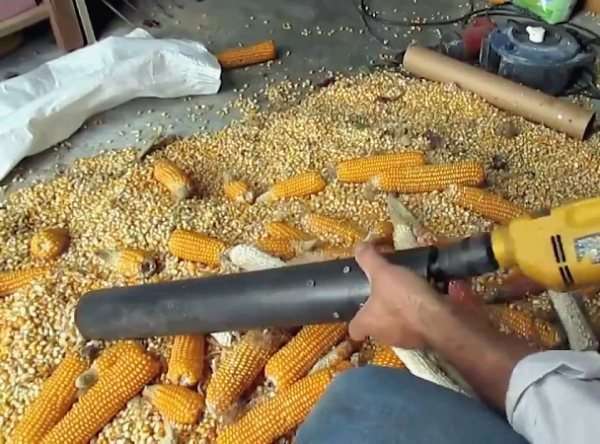

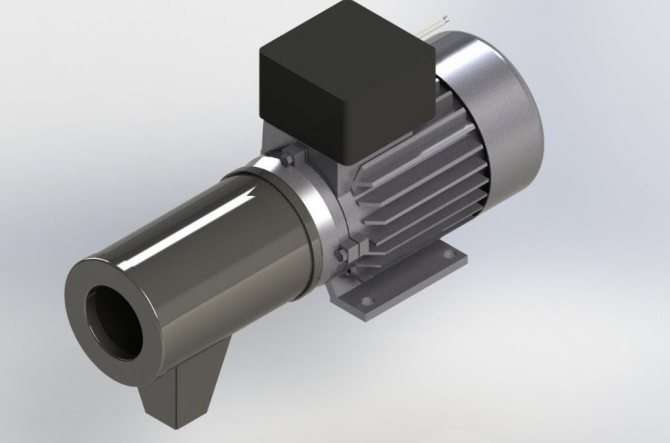

Механизм работы устройств малеханького типа таковой же, но, есть различия в конструкции аппарата. К вращающемуся диску прикреплена труба с зубьями. Благодаря тому, что зубья ориентированы вовнутрь, зерна за них отлично цепляются, а позже падают в емкость. Пустой початок никуда не падает, он остается в руках владельца. Очистительный элемент огромного аппарата размещен горизонтально, а малеханького — вертикально.

Механизм работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу пробуждаться в рабочую камеру и измельчаться вращающимся ножиком.

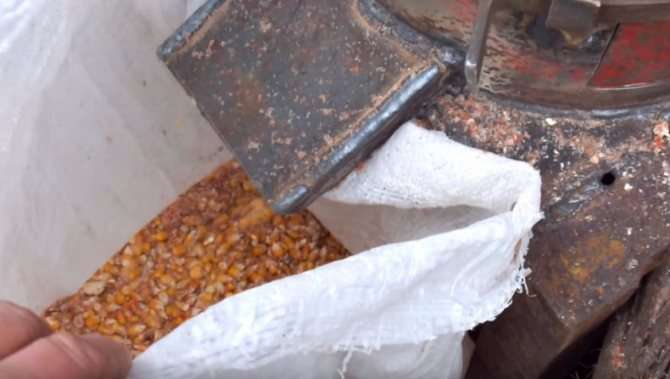

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. Зависимо от поперечника отверстий решета вы получите либо большой помол, либо маленький, пока зерно не измельчится до таковой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножиком.

Задвижка на бункере нужна для регулирования подачи зерна, если движок начинает терять обороты, означает необходимо уменьшить подачу зерна методом закрывания задвижки тем понижая размер входного отверстия.

Рабочий ножик в процессе работы понемногу изнашивается, потому его необходимо временами поменять.

При засыпке зерна в бункер необходимо смотреть чтоб вкупе с зерном в молотилку не попадали камешки и железные предметы которые могут разрушить ножик и вывести из строя движок.

Рекомендую поглядеть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

Как сделать?

Для производства кукурузной лущилки своими руками принципиально:

1. Внедрение крепких материалов, деталей.
2. Выбор подходящего объема приспособления.
3. Наличие детализированной, пошаговой аннотации.

Для сотворения кукурузолущилки электронной подготовьте:

1. Базу для агрегата из крепкого материала (алюминий, плотный пластик).
2. Резервуар для початков. Это быть может древняя, ненадобная вещь (бункер от стиральной машины, цилиндрическая емкость).
3. Затворку на корпус.
4. Диск с зубьями.
5. Переключатель (выключатель).
6. Скребок.
7. Фланец.
8. Мотор.

Создание конструкции начинается с крепежа базы и резервуара заклепками. Зерноотбойный механизм соединяют со щитком лотка. На стене резервуара устанавливают переключатель на магнитном пускателе. В диске сверлят дрелью отверстия (не больше 14 мм), приваривают зубья, полукруглые для фермерского хозяйства либо острые для маленьких объемов урожая.

Лоток имеет 2 отверстия: одно для зерна, а другое для пустых початков. На нижнюю часть камеры крепятся 2 пластинки по 2 см. Они необходимы, чтоб поддерживать резиновый скребок. Его задачка — направление с одной в другую сторону кукурузных початков. Фланец крепится к валу мотора.

Мастер-класс по изготовлению зернодробилки из стиральной машины

Если вы заполучили новейшую стиральную машину-автомат, не торопитесь выкидывать устройство старенького типа. Из неё непременно получится высококачественная и производительная зернодробилка. Нужно только создать детализированный чертёж и приобрести некие элементы.

Стиральная машина – отменная база для молотилки зерна

Что необходимо для работы: готовим самое нужное

Список материалов и инструмента будет зависеть от избранной схемы. В большинстве случаев употребляется только движок от стиральной машины. Но при желании можно использовать и бак. Также пригодится:

• металлопрокат: пластинки, отрезки труб;
• крепчалёж;
• герметик.

Схема устройства

По собственному конструктивному выполнению и принципу деяния зернодробилка подобна кофемолке. В процессе производства главное внимание должно быть уделено ножикам и бункеру для приёма готового продукта.

Чертёж зернодробилки, предполагающей внедрение бака

Подготовка сборных частей

Работу начинаем с подготовки зернового бункера. Увеличиваем поперечник сливного отверстия до 12 – 15 см, чтоб обеспечить достаточную производительность устройства. Из отрезков труб изготавливаем патрубки подходящего размера и конфигурации для отвода измельчённого зерна.

Из крепкой стали вырезаем три ножика. Это должны быть пластинки длиной 20 см и шириной 1,5 – 2 мм. Чтоб устройство прослужило дольше, для производства данных частей можно использовать ручную пилу. По середине приготовленных пластинок просверливаем крепчалёжное отверстие. Затачиваем параллельные стороны.

Изготавливаем фильтрационную решётку, которая не дозволит цельному зерну покинуть ёмкость. Её поперечник должен быть чуток больше поперечника сделанного патрубка. Отверстия в фильтрационной решётке должны обеспечивать беспрепятственное прохождение измельчённого зерна.

Внимание! Поперечник отверстий фильтрационной решётки должен составлять 3 – 4 мм.

Готовим ёмкость для измельчённого зерна, либо продумываем метод, при помощи которого можно будет закрепить мешок на выходном патрубке. Чтоб исключить образование лишней пыли в процессе работы устройства, приёмный бункер должен герметично прилегать к выходному патрубку.

Ведро – не идеальный вариант для приёмного бункера

Сборка конструкции

Сборку осуществляем последующим образом:

1. В расширенное отверстие бака монтируем отводящий патрубок, обеспечивая достаточную плотность соединения.
2. Устанавливаем ножики на вал мотора. Для исключения перехлё100 лопастей в процессе работы, после каждой пластинки непременно закручиваем зажимную гайку.
3. Перед отводящим патрубком крепим фильтрационную решётку. Она должна размещаться под углом 15 – 200 к горизонтали. Беря во внимание, что дно бака стиральной машинки производится наклонным для обеспечения полного стока воды, меж основанием и установленной пластинкой должен получится прямой угол. Для крепления пластинки используем болты.
4. Промазываем место соединения герметиком, чтоб исключить наличие зазоров и щелей, через которые цельное зерно могло бы смешаться с измельчённым;
5. Запускаем устройство. Проверяем его способность к работе.

Если нет цельной стиральной машины, но остался рабочий движок, им также можно пользоваться при изготовлении зернодробилки своими руками. Как сделать настолько полезной приспособление в этом случае, вы узнаете из последующего видео:

Источник: vsamodelino.ru
