Предохранительный клапан для бойлера: особенности конструкции + инструктаж по установке

Правила и эталоны

Применение предохранительной арматуры регулируется государственными и отраслевыми эталонами, правилами эксплуатации и техническими указаниями. Для сосудов, работающих под давление, используют последующие регламентирующие документы:

• (ПБ 03-576-03). Правила безопасности для сосудов и установок давления.
• «Boiler & Pressure Vessel Code» Американский эталон.
• ГОСТ 24570-81 Государственный эталон по предохранительным клапанам.

Системы, защищаемые аварийной арматурой, в случае их нештатной работы либо трагедии, представляют собой значительную опасность производственной и публичной безопасности. Потому их проектирование, комплектация, установка, эксплуатация курируются уполномоченными органами, следящими за соблюдением требований правил и эталонов на всех шагах актуального цикла оборудования. В РФ это доверено Ростехнадзору.

Как поменять поломанный предохранительный клапан на водонагревателе

Работы по подмене клапана производятся в таковой последовательности:

1. Поначалу сливаем воду с нагревателя и отключаем его от электроснабжения.
2. Перекрываем подачу прохладной и жаркой воды на устройство. Для этого закрываем оба вентиля на водонагревателе. Если их нет, то просто перекрывают подачу воды в квартиру.
3. Дальше открываем два различных крана в доме. На одном смесителе открываем кран жаркой воды, а на другом – прохладной.
4. Сейчас открываем краны на бойлере и сливаем оставшуюся воду.
5. Отсоединяем гибкий шланг со штуцера оборотного сброса.
6. Выкручиваем старенькый клапан, а на его место устанавливаем новое изделие.
7. Закрываем все краны в доме и подключаем агрегат к системе электроснабжения.

Если в личном доме системы жаркого водоснабжения вообщем нет, то слив жидкости и отключение устройства производится в таком же порядке кроме пт с открыванием смесителя жаркой воды и перекрытием крана на трубах с жаркой водой.

Профилактика поломок и нужные для этого инструменты

Если у вас на дому/квартире установлен водонагреватель с оборотным клапаном, то для вас всяко придется проводить профилактические либо ремонтные работы. При всем этом вы не можете обойтись без ряда инструментов, которые, к слову, могут потребоваться и в некоторых ситуациях другого рода. Вот неотклонимые для этого инструменты:

• электрический тестер;
• ключ разводной (типично то, что его поперечник должен превосходить поперечник большей гайки в системе);
• резиновый шланг маленький длины, при помощи которого можно будет сливать воду;
• набор накидных ключей;
• острый нож;
• торцевой ключ;
• отвертки, как обыденные, так и Х-образные.

В качестве маленького заключения

Многие народные умельцы считают, что для того, чтоб поменять либо отремонтировать оборотный клапан для водонагревателя, нужен только минимум способностей проведения сантехнических работ. В реальности, так бывает не всегда – иногда этим минимумом не отвертеться. По этой причине в некоторых случаях лучше все-же обращаться к спецам.

Как проверить исправность

Проверить исправность можно, включив водонагреватель (кран с жаркой водой при всем этом не открывать) ожидать полного нагрева воды до максимально вероятной температуры. Спустя время из предохраняющего защитного механизма должна капать лишняя вода.

Клапан не сработает, если:

• неисправен кран жаркого водоснабжения (давление будет сбрасываться через него);
• термостат установлен на 30-40? С (вода не будет прогреваться до той степени, чтоб напор снутри резервуарной емкости достигнуло допустимой отметки);
• рабочее давление клапанного устройства защиты высочайшее, не соответствует производительной мощи водонагревательного оборудования (очень допустимое давление в емкостном резервуаре не будет достаточным, чтоб сработал предохраняющий клапанный механизм. Может иметь небезопасные последствия).

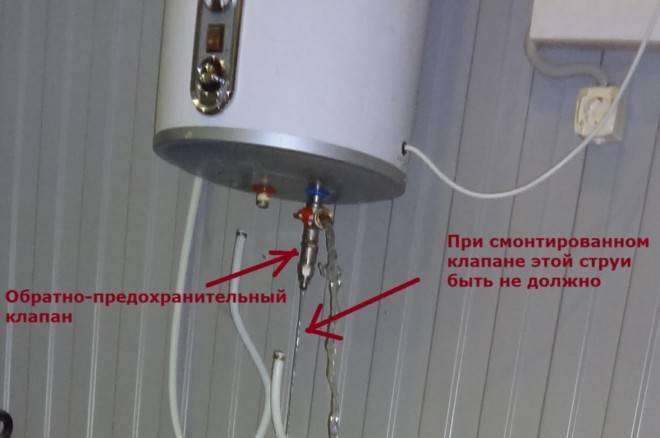

Вода из клапанного устройства должна временами отводиться. Если этого не происходит и все перечисленные случаи исключены, неисправен сам предохранитель. Его необходимо поменять на новый, за ранее проверив его способность к работе.

Предохранительный механизм должен устанавливаться на водонагревательном оборудовании для обеспечения долгой, бесперебойной, неопасной работы устройства. Следует выбирать более подходящий по всем конструктивным и многофункциональным характеристикам вариант, по другому его деятельность будет неэффективной, и даже небезопасной. При всем этом нужно временами проводить проверку его исправности, приблизительно один раз за месяц. При обнаружении неисправности необходимо поменять неработающий клапан на новый.

Очень небезопасно его самостоятельное усовершенствование, замена оборотным клапанным механизмом. Это приведет к противным последствиям, из-за которых, полностью возможно, придется поменять обретенный водонагреватель новым.

Как выбрать модель для бойлера?

Если водонагреватель укомплектован предохранительным клапаном в комплектации стандарт, для подмены нужно приобрести такую же модель. Но, время от времени появляются ситуации, когда нужно установить устройство на старенькую модель бойлера, не снабженную схожей защитой.

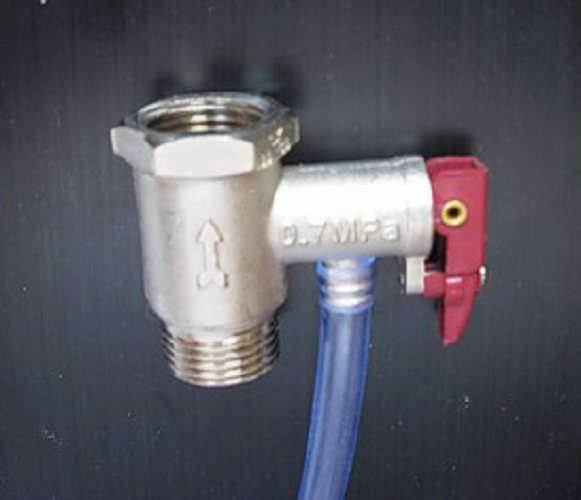

В таких случаях принято управляться цветом спускной ручки:

• красноватый цвет — модель рассчитана на предельное давление 0,6 мПа;
• темный цвет — 0,7 мПа;
• голубий цвет — 0,8 мПа.

Характеристики бойлера можно выяснить в аннотации. Время от времени предельное давление указывают на специальной табличке либо картонной наклейке, установленные на корпусе устройства.

Выбирать устройство нужно в четком согласовании с грядущей нагрузкой. Если он рассчитан на наименьшее давление, вода повсевременно будет соединяться. Если же номинал клапана изрядно выше рабочего значения, устройство при перегрузке не сработает, создавая опасность для нагревателя.

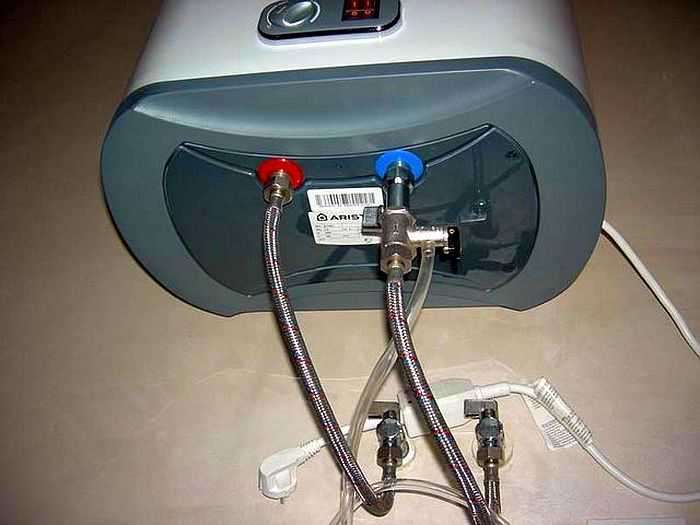

Установка и регулировка узла безопасности

Установить предохранительный клапан на бойлер способен хоть какой человек без помощи сантехника. Верная монтажная схема указывает, что узел безопасности укрепляют на патрубок входа прохладной воды в водонагреватель. Ниже идут краны, фильтра и другие элементы обвязки.

Устанавливается клапан на водонагреватель в таковой последовательности:

• Установка предохранительного клапана осуществляется конкретно на патрубок входа прохладной воды, идущий вовнутрь водонагревателя. Нередко меж ними ставят разъемный переходник – «американку» для удобства демонтажа при обслуживании.
• На резьбу патрубка либо переходника наматывают фум ленту для уплотнения соединения. Узел безопасности накручивают так, чтоб стрелка на корпусе была ориентирована в сторону бойлера.
• При накручивании на водонагреватель предохранительного клапана необходимо тормознуть, когда почувствуется упор. На дешевеньких моделях монтажный предохранитель отсутствует. Деталь накручивают на четыре оборота. Больше проворачивать нельзя. Резьба патрубка закроет канал штуцера для слива воды.

После установки стоит заглянуть вовнутрь корпуса со стороны оборотного клапана. Снутри отверстия показывается седло и сама пластинка запорного механизма. Для проверки работоспособности пальцем либо карандашом нажимают пластинку. Она должна податься вовнутрь, а при отпускании вернуться на начальное место.

Когда вся схема будет собрана, приступают к регулировке узла безопасности:

• Водонагреватель заполняют водой, подают напряжение и выставляют на терморегуляторе наивысшую температуру. Предстоит подождать, пока произойдет полный нагрев, и автоматика отключит ТЭН.

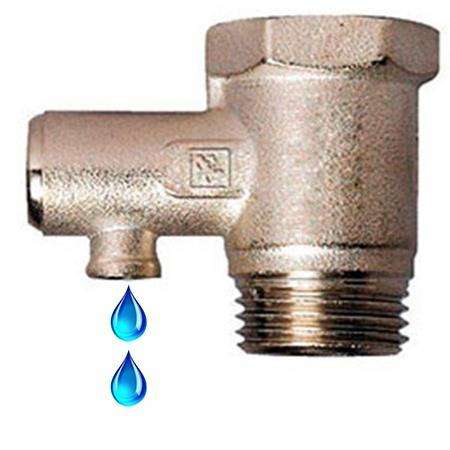

• Из штуцера должны показаться капли жидкости. Если их нет, прокручивают регулировочный винт до получения хорошего результата.
• После регулировки рычагом стравливают из бака незначительно воды, после этого возвращают механизм в закрытое состояние. Капель из штуцера закончится. Вовнутрь бака поступит новенькая порция воды. ТЭН ее нагреет, и жидкость вновь начнет капать из штуцера.
• Отрегулированный на наивысшую температуру механизм всегда сработает при превышении допустимого рубежа. Сейчас на регуляторе можно задать наименьшую рабочую температуру, к примеру, 50–60оС. При достижении такового порога из штуцера жидкость не будет капать.

На способность к работе рычага принудительного слива и срабатывания при наибольшей температуре инспектируют группу безопасности 1 раз за месяц. Если отсутствует регулировочный винт и не срабатывает механизм по необходимым характеристикам, деталь подменяют.

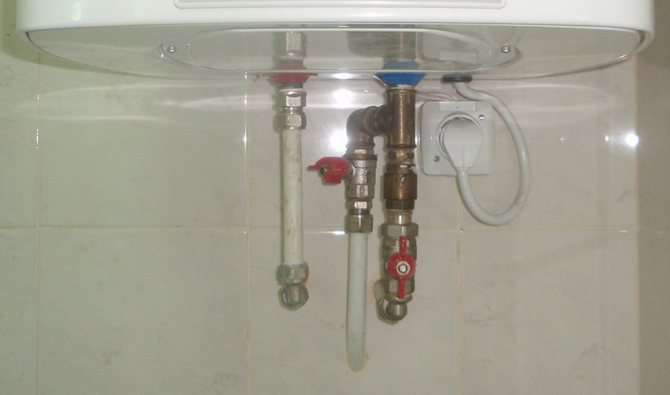

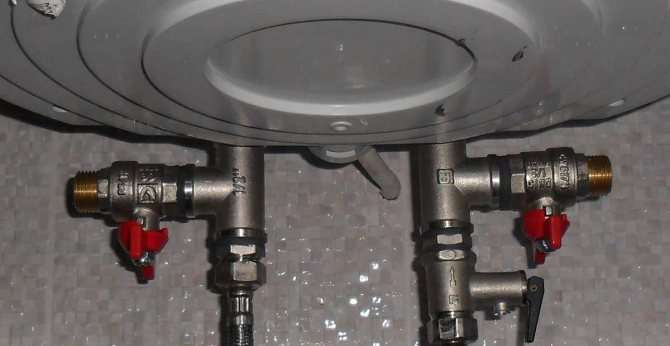

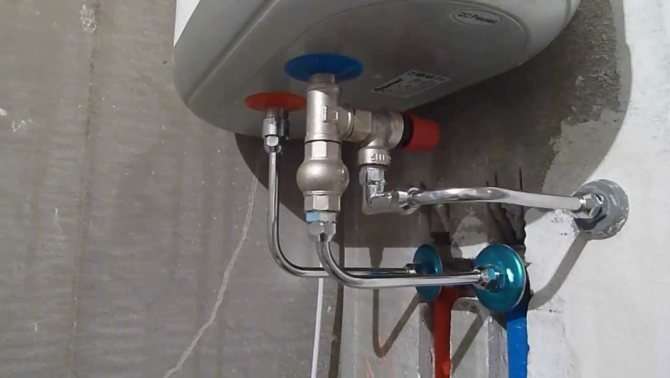

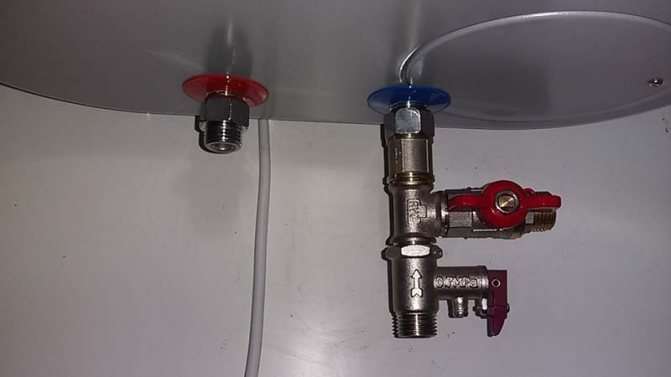

Установка. Куда ставить?

Чтобы бойлер работал без заморочек, установка предохранительного клапана – необходимость. Многие изготовители комплектуют водонагреватели фирменными клапанами. В случае если его нет, нужно приобрести. Выбирать нужно, исходя из допустимого давления. Эта информация указывается в аннотации.

Установка производится, как с внедрением переходников, так и без них. Придется следовать определенным правилам.

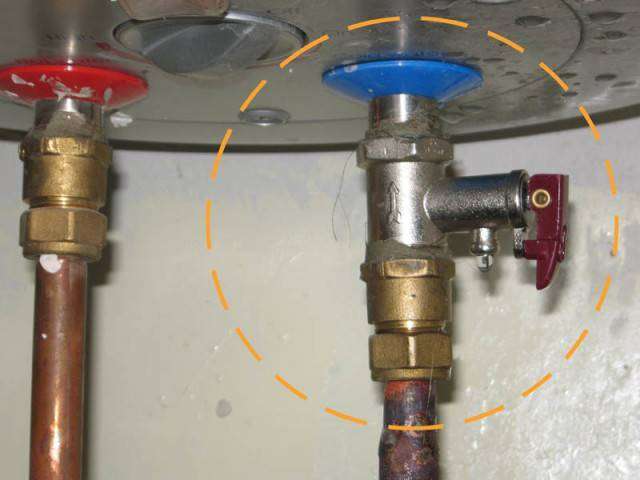

Элемент непременно ставится на трубе, подающей воду в бойлер, на месте, где она попадает в емкость.

Правильное размещение клапана – меж запорным краном и емкостью. Когда резьба соответствует, то он накручивается на патрубок емкости, а позже на него накручивается кран.

Установка элемента осуществляется только с учетом направления стрелок. Каждое соединение обрабатывается герметиком.

Резьба затягивается плотно во избежание протеканий в дальнейшем. Но очень напирать не стоит, потому что можно сорвать резьбу либо разрушить корпус из бронзы.

Установка предохранительного клапана для бойлера не всегда проходит по одному методу, потому что водонагреватели отличаются друг от друга, как и клапаны. Многие модификации обустроены регулятором срабатывания. Они реагируют на уровень давления. Регулируются по принципу ослабления/подтягивания прижимающей пружины. Необходимо осознавать, что все системы и механизмы регулируются в процессе производства, и не стоит принимать самостоятельные пробы отрегулировать.

Чтобы проверить качество установки клапана — набирается вода. При возникновении течи можно попробовать немного затягивать резьбу, пока не не станет капать. Если течь мощная, придется переделывать.

Устройство и принцип деяния

Устройство для предупреждения суровой трагедии смотрится на удивление просто, а размеры его невелики – помещается на ладошки. Оно представляет собой маленький механизм, состоящий из 2-ух перпендикулярно расположенных подпружиненных клапанов, заключенных в один железный корпус. На самом деле, это два цилиндра (трубки), один из которых несколько больше другого.

В первой трубке большего поперечника, обычно,1/2 дюйма, имеющей две резьбы по концам, установлен оборотный клапан, пропускающий жидкость исключительно в одну сторону. Створка в нем размещена поперек трубы и может передвигаться вдоль нее на несколько мм, открывая либо закрывая проход.

Под действием давления, направленного в сторону водонагревателя, створка раскрывается, сжимая пружину. Как давление в трубопроводе и за створкой выравнивается, клапан под действием пружины запирается.

В трубке наименьшего поперечника, расположенной перпендикулярно первой, установлен 2-ой клапан, пружина которого отрегулирована на открытие при определенном давлении, превосходящем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.

Таким образом, когда увеличивается давление и оборотный клапан не позволяет воде уйти в подающий прохладный трубопровод, раскрывается 2-ой клапан, и она сбрасывается через сливной патрубок.

На патрубке могут быть особые насечки, которые содействуют легкому надеванию шланга подходящего поперечника. Шланг этот нужно закреплять хомутом и вывести либо в сточную канаву, либо в емкость, которую придется временами опорожнять. Делать это придется нечасто, потому что количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.

Очень нередко для принудительного открытия спускного устройства в конструкции предусмотрен пластмассовый флаг. С его помощью можно проверить способность к работе предохранителя. Для этого просто необходимо открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтоб вернуть клапан в закрытое состояние.

На корпусе предохранительного клапана очень нередко бывает нанесена стрелка, показывающая направление движения воды, чтоб облегчить установку. На небольшой патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.

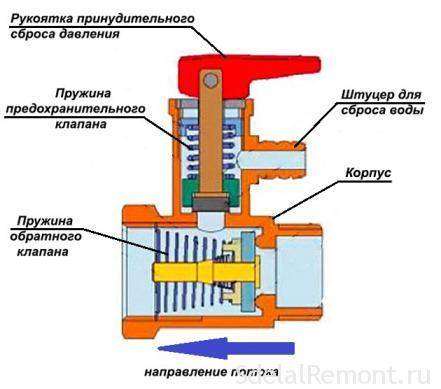

Устройство

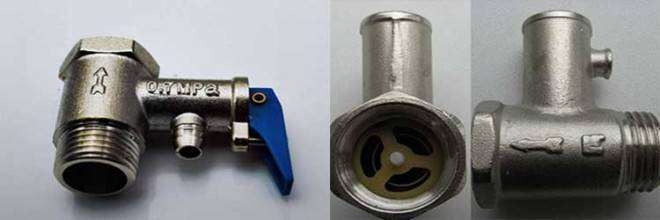

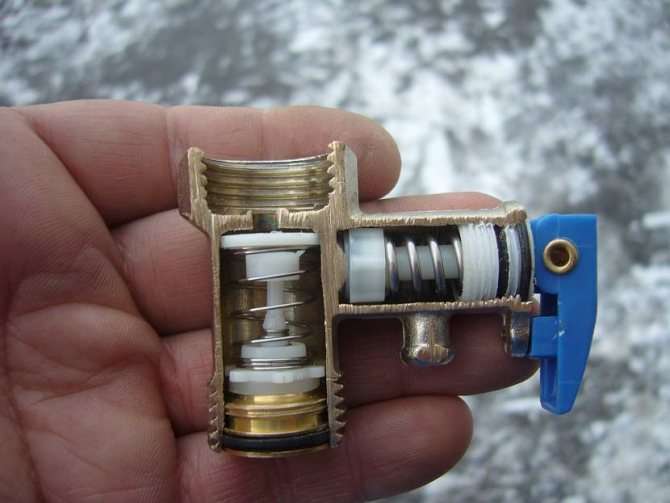

Предохранительный клапан в разборе

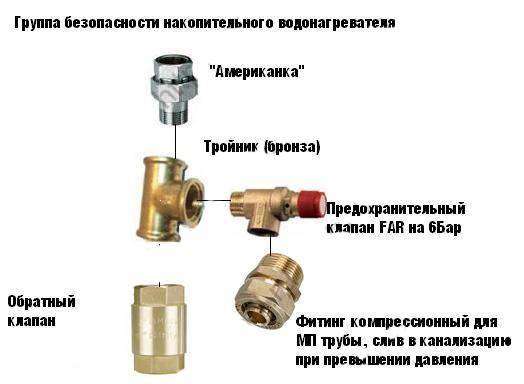

Устройство предохранительного клапана в бойлер незамысловато. Но для его установки и починки следует знать, из чего он состоит. Снаружи напоминают сантехнические тройники. Форма такая не с ординарна, ведь элемент сразу служит:

• запорным краном;
• оборотным клапаном;
• предохранительным клапаном.

Существует три типа предохранительных клапанов:

• для емкостей наименее 50 л;
• для емкостей от 50 до 200 л;
• для емкостей от 200 л.

Традиционные «домашние» водонагреватели обустраиваются клапанами из 1- и 2-ой группы. Они не требовательные и дешевенькие.

Предохранительный клапан – это пара фрагментов цилиндрической формы, имеющих общую плоскость. Составные куски разняться размерами. В большем находится тарельчатый клапан, который зажат пружиной. Благодаря его конструкции, вода стекает в одном направлении. 2-ой же цилиндрический кусок:

• помещен перпендикулярно главному;
• не имеет выходного отверстия (заглушен снаружи);
• оборудован сливным патрубком для отвода теплоносителя.

Снутри наименьший цилиндр имеет тарельчатый клапан с обратным срабатыванием.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по выполнению может отличаться несколькими особенностями конструкции. Эти аспекты не изменяют функциональность устройства, а только упрощают внедрение и сервис. Чтоб правильно выбрать узел безопасности нужно знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

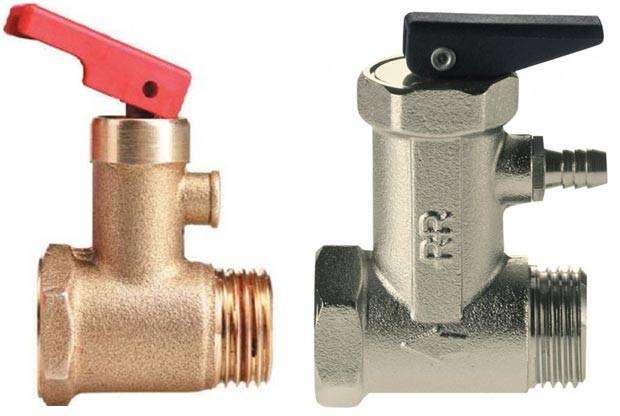

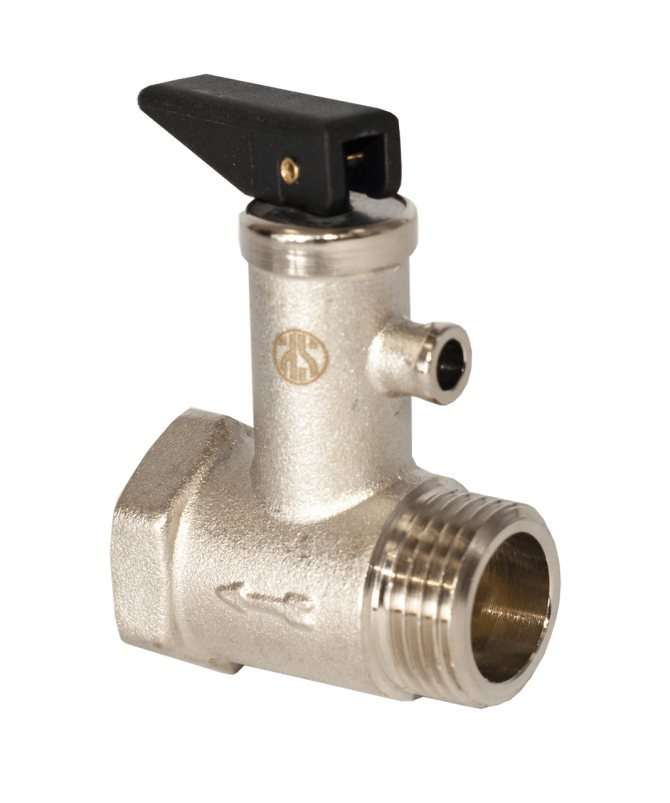

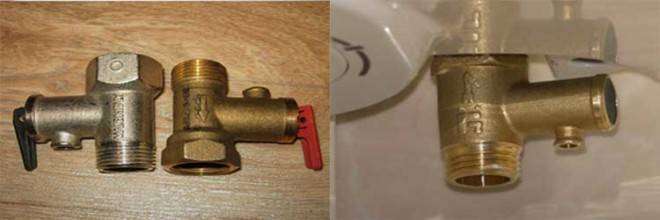

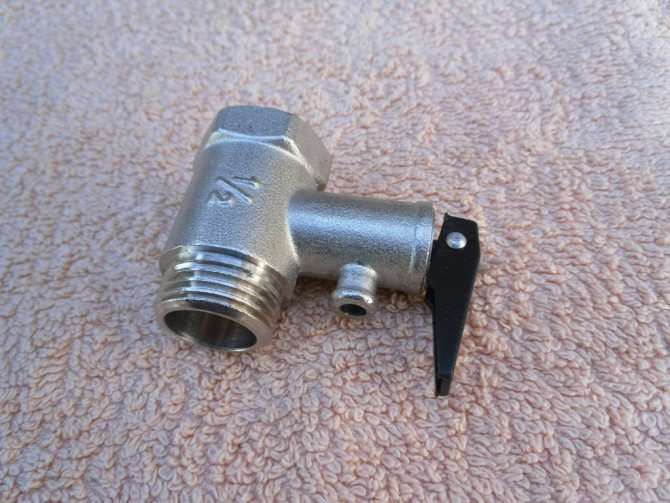

Рычажные модели

Часто встречающийся тип стандартного узла безопасности – модель с рычагом. Таковой механизм можно привести в действие вручную, что комфортно при проверке либо сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Если даже не требуется полное опустошение бака, контрольный слив делают каждый месяц для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флагом. Крепление выполнено болтом, противодействующим ручное открывание рычажка детками. Изделие имеет комфортную форму штуцера в виде елочки с 3-мя вырезками, что обеспечивает надежную фиксацию шланга.

Более доступная модель не имеет фиксации флага. Рычаг можно случаем зацепить рукою и начнется ненадобный слив воды. Штуцер маленький, всего с одним кольцом вырезки. Фиксировать шланг на таковой выступ неловко и при сильном давлении его может сорвать.

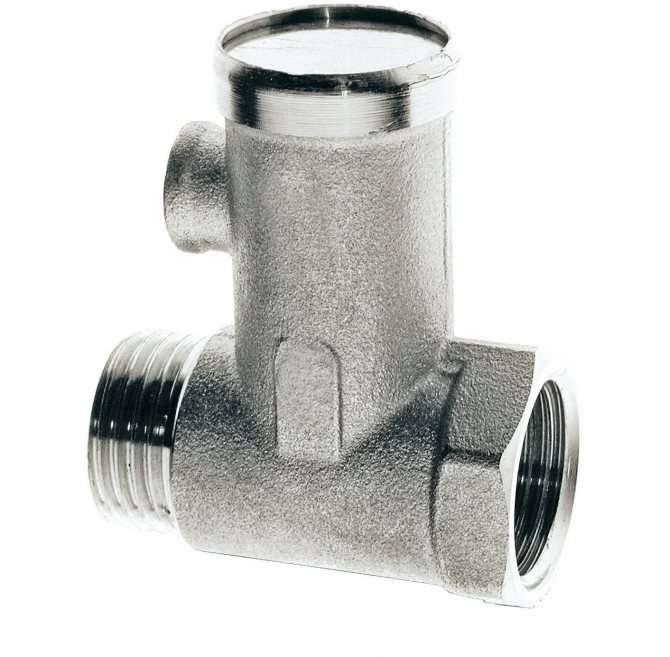

Модели без рычага

Предохранительные клапана без рычага – самый дешевенький и неловкий вариант. Такие модели нередко идут комплектом с водонагревателем. Бывалые сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет способности вручную делать контрольный слив либо опустошение бака бойлера.

Модели без рычага бывают 2-ух выполнений: с крышкой на конце корпуса и глухие. 1-ый вариант более комфортен. При засорении крышку можно открутить для чистки механизма. Глухую модель нельзя проверить на способность к работе и очистить от накипи. Штуцера сброса жидкости у обоих клапанов недлинные с одним кольцом вырезки.

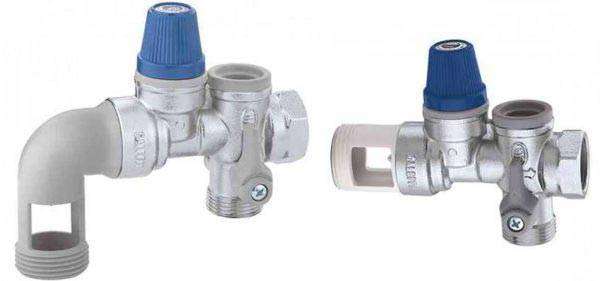

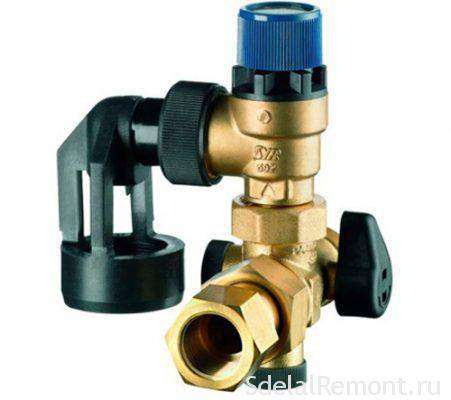

Узлы безопасности для огромных водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят улучшенные предохранительные клапана. Работают они аналогичным образом, только дополнительно оснащаются шаровым краном для принудительного слива, также манометром.

Повышенное внимание стоит направить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предутверждает срыв шланга сильным давлением и устраняет от неловкого использования хомутом.

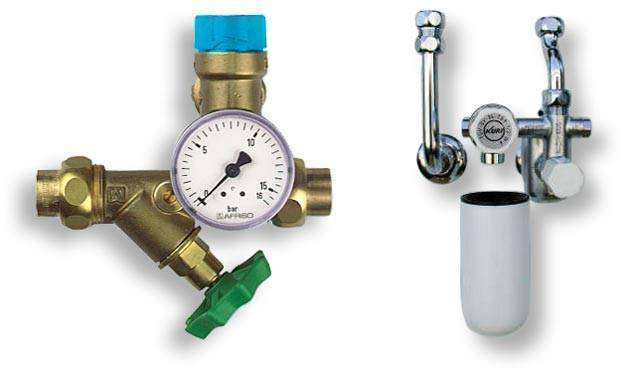

Модели необычного выполнения

Для любителей эстетики и комфорта изготовители предлагают узлы безопасности в уникальном выполнении. Изделие комплектуют манометром, наносят блестящее покрытие, присваивают элегантную форму. Смотрятся изделия прекрасно, но цена их высочайшая.

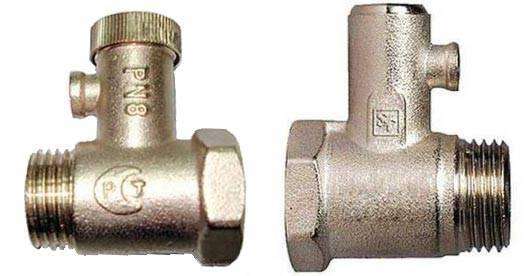

Различие по маркировке корпуса

Высококачественные изделия на корпусе непременно имеют маркировку. Изготовитель указывает очень допустимое давление, также направление движения воды. 2-ая маркировка – это стрелка. Она помогает найти, какой стороной поставить деталь на патрубок бойлера.

На дешевеньких китайских моделях маркировка нередко отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка оборотного клапана должна раскрываться ввысь по отношению к патрубку бойлера, чтоб вовнутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки обусловиться не получится. При несоответствии показателя узел безопасности повсевременно будет течь либо, вообщем, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пробуют сберечь на группе безопасности, на водонагреватель пробуют установить подрывной клапан, созданный для системы отопления. По функциональности узлы идентичны, но есть один аспект. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда излишек давления достигнет критичной отметки. Подрывным клапаном можно только стравить всю воду из бака при трагедии.

Раздельно стоит разглядеть установку только оборотного клапана. Механизм этого узла напротив запирает воду снутри бака, не давая ей стечь в трубопровод. При излишке давления рабочая пластинка со штоком не способна сработать в оборотную сторону, что приведет к разрыву бака.

Что может случиться при отсутствии защиты бойлера

Более критической может сложиться ситуация, когда давление воды водопроводной сети резко падает. Как правило это нередко бывает в ночное время, когда надлежащие службы создают неожиданные ремонтные либо профилактические работы, отключая подачу прохладной воды. В данном случае полный слив воды с бойлера приводит к перегоранию тэна.

Для избежания схожих ситуаций многие «горе Кулибины», не осознавая трудности ситуации, ставят в систему обустройства водонагревателей обыденные оборотные клапаны. Но они не понимают, что подкладывают в свое жилище «бомбу замедленного действия».

Ведь водонагреватель является сложным теплотехническим устройством, его автоматика и терморегулятор может тоже выйти из строя в самый неподходящий момент. Тогда действия могут обернуться очень грустно. Если материал, из которого изготовлен бак водонагревателя, избран правильно, то закипания там не происходит, потому что точка кипения тут сдвигается выше обыденных 100 градусов и ситуация держится под контролем. Но если материал не соответствует прочностным чертам, то при случайном открытии хоть какого водопроводного крана в квартире, может резко свалиться внутреннее давление бака, точка кипения воды вернется к 100 градусам, тогда и моментально появляется лавинообразный поток пара, который может привести к механическому повреждению границ бака и массивному взрыву.

Вывод

Делая вывод относительно установки доп защиты водонагревателя нужно непременно учесть последующие причины:

• Сбрасывать избытки воды при ее нагревании, удерживая характеристики зоны ее неопасного давления;
• Не допускать оборотный отток воды из нагревателя;
• Сглаживать гидроудары и скачки давления водопроводной системы.

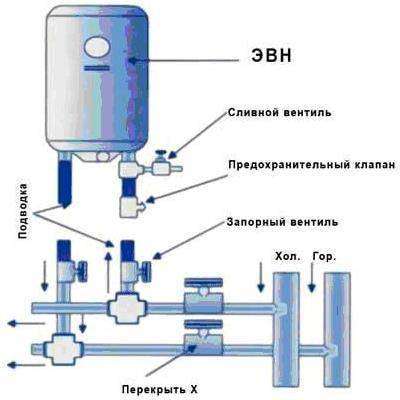

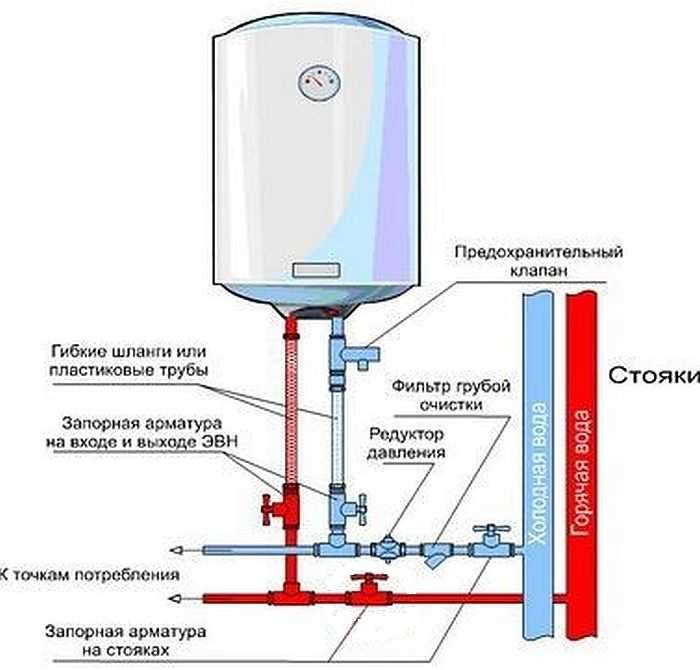

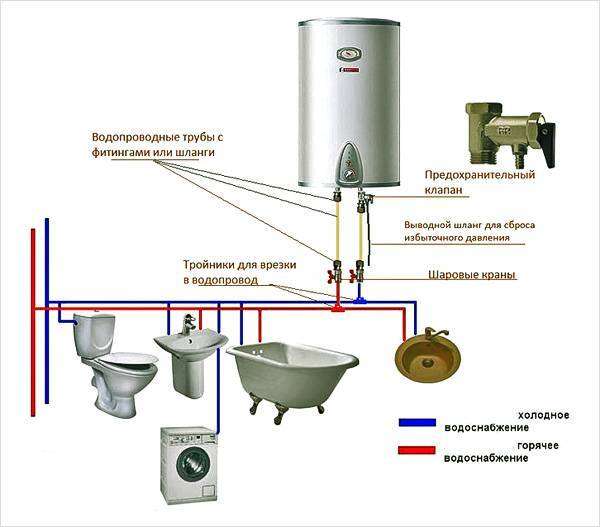

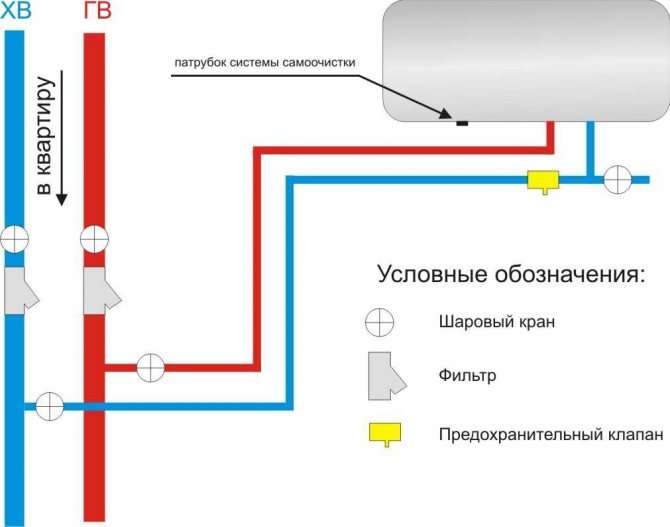

Схема установки устройства на бойлер

Требований к правильной установке клапанного устройства незначительно:

• Предохранительный клапан всегда устанавливается в разрыв магистрали прохладной воды меж запорным вентилем и вводом в бойлер, никаких других устройств в этом промежутке стоять не должно;
• Наибольшее расстояние от вводного патрубка на бойлере до клапанного предохранителя составляет 180-220 см;
• Для большинства моделей предусмотрена вертикальная установка устройства, при всем этом вода должна поступать снизу ввысь. Направление движения водяного потока обозначается стрелочкой на корпусе.

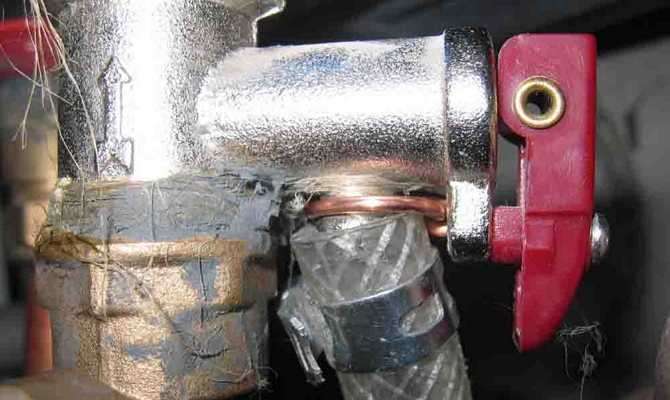

Сливной штуцер на предохранительном клапане должен соединяться прозрачной полихлорвиниловой трубкой с канализационной магистралью. Прозрачная трубка очень комфортна в использовании – отлично видно, как работает предохранительный клапан.

Чтоб не сверлить либо не резать канализационную трубу, можно использовать особый тройник для стиральных машин, как на видео

Перед установкой корпус аккуратненько продувают воздухом, чтоб обойти неплотного прилегания тарелки к седлу из-за случаем попавшего вовнутрь мусора либо обрезков паковочной ленты. Сборку клапана делают по классической схеме – резьбу подматывают фумкой по направлению закручивания накидной гайки и скручивают с вводом либо подводными шлангами.

Перед пуском бойлера соединение на прохладную опрессовывают под рабочим давлением. Если в течение 5-7 мин на соединениях не появились капельки воды, означает, установка выполнена правильно.

После наполнения бойлера нужно проверить работу предохранительного и оборотного клапана. Проверку проводят «на холодную». Корректность регулировки аварийного сброса воды можно проверить флагом. При маленьком нажатии, приблизительно в 1/5 от полного хода, должны появляться 1-ые капли, а при полном вода бежит ручьем. Это означает, что фабричные регулировки выполнены правильно.

Работу оборотного клапана можно проверить последующим образом. Нужно до конца наполнить бойлер, после этого перекрыть запорный кран на входе в емкость и центральный ввод. При открытии крана в ванной и на кухне 1-ые несколько минут будет выбегать вода из труб. Если поток не закончился и через 5 минут, означает, «обратка» не держит и просит регулировки. Косвенно уход воды из бойлера можно проконтролировать по падению давления на манометре.

Регулировать впрямую можно только разборные модели клапана. Для этого употребляются особые тонкие железные шайбы шириной 0,2-0,3 мм. Их подкладывают под просевшие пружины, и тем опытным методом подбирают упругость детали. Неразборные клапаны подменяют новыми.

Как слить воду через клапан?

Обычно вода соединяется при диагностике поломок. Но есть и другие ситуации, когда это процедура нужна.

1. Дачные бойлеры. В конце дачного сезона сливать воду нужно во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
2. Трагедия. В этом случае будет нужно высвободить емкость бойлера от воды, чтоб убрать неисправности в водопроводной системе.

Некие установки не рассчитаны на долгое простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В этом случае на выручку приходит бутылочная вода.

Используя предохранительный клапан, слив воды осуществляется более равномерно и неопасно. Чтоб высвободить емкость нужно выполнить ряд манипуляций.

1. Устройство нагрева пребывает под определенным уровнем давления, потому нужно перекрыть запорный элемент впуска прохладной воды. Дальше следует попытаться очень выпустить воду через кран.
2. После того, как вода на сто процентов уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу после попадания воздуха в бак. Если водонагреватель обустроен пробкой – ее нужно вытащить. Если технического отверстия нет – раскрывается доп краник для вывода воды. Он размещается на патрубке.
3. Воздушные массы попадают вовнутрь, и вода соединяется через носик на предохранительном клапане.

Слив – процесс длинный, но не просит огромных усилий и особенных способностей. Водонагреватель на 50-80 л. опустеет, приблизительно, спустя 1,5 – 2 часа. В случае, если в клапане имеются скопления ила, то слив воды будет продолжаться от 3 до 4 ч.

Зачем нужен предохранительный клапан на бойлер

Установка предохранительного клапана на водонагреватель позволяет решить несколько задач. По собственной сущности он представляет собой комбинированный узел, в состав которого заходит два клапана, конкретно предохранительный и оборотный.

Такая сборка дозволила обеспечить:

Предупреждение оборотного тока жаркой в воды в подающую систему прохладного водоснабжения. Как понятно, в бойлер вода подается под определенным лишним давлением (величина определяется параметрами водопроводной сети). При нагреве воды в баке, давление в нем соответственно увеличивается. В случае понижения давления в электросети может появиться движение уже нагретой воды в оборотном направлении, препятствовать чему и должен оборотный клапан. Это позволяет сохранить жаркую воду, также предупредить перерасход электроэнергии в данном случае.

Увеличение давления воды в итоге ее нагрева тоже таит внутри себя большую опасность. Дело в том, что бак бойлера рассчитан на определенное очень допустимое давление. При превышении этого значения вероятна разгерметизация корпуса и даже его разрушение взрывного типа. Попавший под поток жаркой воды и пара человек может получить суровые ожоги. Не считая того, существует возможность получения ранений вследствие воздействия осколков корпуса и внутреннего бака.

Предохранительный клапан позволяет скинуть лишнее давление снутри корпуса бойлера при достижении установленного критичного значения. Благодаря этому сохраняется способность к работе устройства в целом и обеспечивается безопасность человека.

Трагедии такового плана (превышение давления в бойлере выше критичных пределов) в большинстве случаев происходят в итоге отказа аппаратуры термозащиты. В итоге чего вода начинает закипать, что приводит к усиленному парообразованию и быстрому повышению давления. А при завышенном давлении, как понятно, возрастает и температура кипения жидкости, потому снутри бака может образоваться страшная среда, подогретая до 120-150 градусов и поболее.

Как работает таковой клапан?

Предохранительный клапан бойлера делает функции и оборотного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих различные размеры, наделенных общей рабочей полостью.

Если поглядеть вовнутрь цилиндра большего размера, то можно узреть установленный там оборотный клапан, в конструкцию которого заходит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, наложеная с обеих сторон этой части защитного устройства, позволяет присоединять его к вводному патрубку электробойлера.

Снутри цилиндра наименьшего размера также содержится запорное устройство, аналогичное по конструкции описанному чуть повыше оборотному клапану, и отличающееся от него только наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая методом конфигурации степени сжатия пружины. Дренажное отверстие находится конкретно за запирающим механизмом. К данному отверстию советуют подсоединять прозрачную трубку, позволяющую следить за сбрасываемой из бака водой.

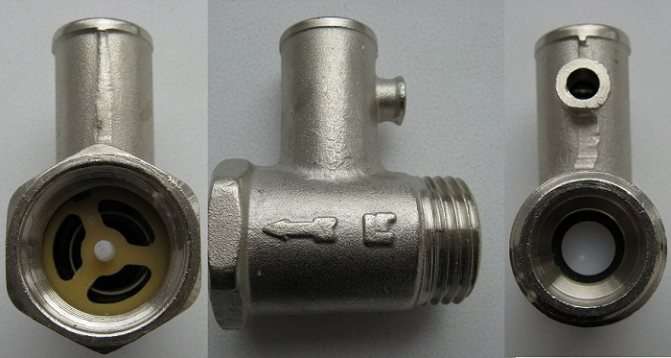

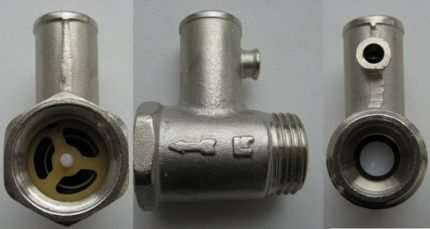

Вид с 3-х ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по последующему методу.

• При открытом положении крана, встроенном на вводной магистрали, вода беспрепятственно проходит в емкость через отверстие, получившееся в итоге оттягивания тарелки оборотного клапана от седла. При всем этом к дренажному отверстию поступающая жидкость доступа не имеет, так как предохранительная пружина имеет твердость, рассчитанную на более высочайшее давление по сопоставлению с водопроводным значением этой величины.
• В момент полного наполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего оборотный клапан запирается. Повышение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку оборотного клапана, которая еще крепче прижимается к седлу. Потому вернуться подогретая вода в трубы прохладного водоснабжения уже не может.
• Когда юзеры начинают расходовать жаркую воду на бытовые нужды, давление снутри водонагревателя начинает падать и добивается значения, наименьшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс заполнения бака водой.
• Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет увеличение давления до критичного уровня. Вот здесь в итоге сжатия пружины предохранительного клапана появится возможность для оттока излишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

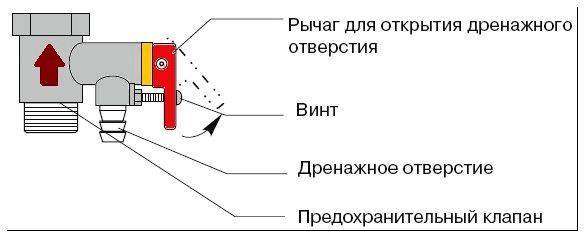

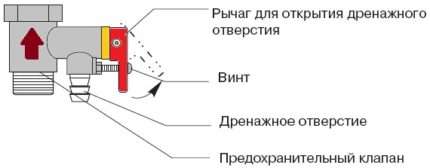

Небольшой рычаг нужен для принудительного открытия дренажного отверстия, через которое происходит сброс воды и снижение давления

Главные виды поломок водонагревателей

Схема всех составляющих неопасной эксплуатации водонагревателей Главные виды поломок водонагревателей последующие:

• Очень шумит — 1-ый признак наличия накипи на ТЭНе. Шум создается в итоге того, что вначале приходится прогревать налет извести, а позже уже воду. В таковой ситуации происходит перерасход электроэнергии. Если делему не убрать, то скоро ТЭН выйдет из строя.
• Наличие накипи на внутренних элементах. 1-ый признак таковой проблемы — заржавелая вода. Достаточно проводить плановую очистку внутренних частей.
• Не нагревается вода — свидетельствует о неисправности ТЭНа. Решением будет замена нагревательного элемента.
• Перегревается вода — гласит о том, что термостат не делает свои функции. Деталь ремонту не подлежит, а просит подмены.
• Бьется током. Неувязка возникает в случае пробоя напряжения на корпус, если повреждается оболочка ТЭНа и нагревательный элемент начинает контактировать впрямую с водой. Для решения достаточно поменять ТЭН.
• Утечка воды из бака. В главном появляется при повреждении накопительной емкости коррозией. Следует поменять износившуюся емкость, а вот если течь наблюдается из-под пластмассовой крышки, то бойлер подлежит полной подмене.
• Не врубается либо не отключается устройство. Чтобы установить причину этой проблемы, необходимо будет провести диагностику устройства.

Чтобы произвести маленький ремонт, который содержит в себе замену наружных деталей, достаточно прочитать аннотацию водонагревателя и можно приступать к работе. Но если неувязка кроется снутри устройства, то лучше не проводить опыты и обратиться в сервисный центр для получения первоклассной помощи.

Претензии к работе предохранительного клапана

По сути ненормальная работа клапанного устройства может иметь полностью определенные предпосылки:

• Низкое качество изделия;
• Аномально высочайшее давление в водопроводе;
• Некорректная установка и регулировка клапанного механизма.

Обычно, высочайшее давление воды типично для первых этажей многоквартирных домов. При проф установке мастера всегда интересуются давлением воды. Делать установку бойлера и подключать его к водопроводу с водой на 5-6 Бар нельзя. Потому напор пробуют регулировать при помощи вводного вентиля либо советуют установку понижающего редуктора, что сразу решит половину заморочек.

1-ый и 3-ий случаи изрядно труднее и опаснее высочайшего давления. Обычно, изготовители бойлеров узнаваемых брендов комплектуют свои изделия очень неплохими, высококачественными предохранительными клапанами. При покупке не достаточно кто инспектирует, какие конкретно доп комплектующие и материалы прилагаются к бойлеру, потому фирменные приборы в процессе предпродажной подготовки подменяются надлежащими по размеру, но более дешевенькими. Потому при покупке либо установке стоит снова проверить работу устройства, чтоб позже не удивляться, что на бойлере течет предохранительный клапан.

Высочайшее качество клапана можно найти по последующим признакам:

• Корпус сделан литьем из латунного сплава, может быть, с никелевым покрытием. Более дешевенькие сплавы железо-алюминий либо медь-алюминий будут легче, с более тонкими стенами корпуса;
• Пластмассовые клапанные тарелки при нажатии на шток задевают внутренние стены корпуса либо подклинивают в последнем состоянии;
• Механизм снутри клапана не обеспечивает надежное перекрытие протока даже при слабеньких давлениях. Для проверки можно поджать шток клапана пальцем и подуть в него. Если надежного запирания нет, то предохранительный клапан лучше поменять. При всем этом если бойлер капает с предохранительного клапана, это еще не значит, что устройство неисправно. Вероятнее всего, запорная тарелка забита осадком, но сам механизм в рабочем состоянии и не просит доп регулировки.

Если воды нет совершенно, либо водяной поток льется ручьем, это свидетельствует о заклинивании клапанной тарелки в одном из последних положений. Будет нужно демонтаж, очистка и регулировка устройства.

Но если даже бойлер и предохранительный клапан подобраны правильно и подходящего свойства, остается риск неверной установки и регулировки системы мастерами. К примеру, часты случаи, когда на бойлер повесили предохранительный клапан на жаркую воду. Чтоб не очутиться в схожей ситуации, достаточно иметь хотя бы общее представление, как производится установка и регулировка предохранительного клапана.

Методы монтажа и подключения

Схема подключения предохранительного клапана Для монтажа сбросного клапана будет нужно малый набор инструментов:

• доп полипропиленовая труба – для подведения прохладной воды к водонагревателю;
• тройник – делается из латуни, нужен он для крепления запорного клапана, требуемый поперечник – 1/2 дюйма, закручивается на 3-4 оборота;
• кран для слива – будет нужно на случай опустошения накопительного бака для проведения ремонтных работ, транспортировки и др.;
• американка – быстроразъемное соединение, создано для объединения 2-ух резьб без их вращения;
• полипропиленовые фитинги – соединительные элементы для труб, выдерживают огромные температуры и перепады давления снутри системы.

Перед установкой оборотного клапана для нагревателя необходимо убедиться в том, что бойлер отключен от сети и с него слита вода.

Клапан устанавливается в месте, где прохладная вода заходит в нагреватель. Установка состоит в том, чтобы накрутить одну резьбу на подачу прохладной воды, а вторую — на вход в бойлер. Непременно использовать уплотнитель — это может быт пакля либо фум-лента.

Таковой метод монтажа считается самым надежным. Некие мастера не используют тройники и доп предохранители. В таком случае клапан крепится на патрубке самого нагревателя. Для удобства подключения его рекомендовано опускать на 1-2 см ниже корпуса.

После установки остается обеспечить слив для излишней воды через особое отверстие предохранителя. Для этих целей используют гибкую пластиковую трубку, которая похожа на систему капельницы. Она быть может как цветной, так и прозрачной.

Один конец трубки для слива воды крепят на предохранителе, а 2-ой — выводят в место для сбора воды.

Есть три главных варианта вывода трубки:

• в сточную канаву при помощи тройника;
• впрямую в отвод;
• в специально установленную под бойлером емкость (к примеру, ведро).

Более гигиенично, эстетично и удобно – это вывод в сточную канаву, используя тройник.

Метод вывода слива впрямую в отвод тоже имеет место быть, но вот если опустить трубку для слива в унитаз, то при выходе кипяточка он может разорваться.

Установка емкости для сбора воды – это вообщем решение непредусмотрительных владельцев. Такая система эффективна только, если выделения воды малы. Но в случае аварийной ситуации она не выручит, потому что объем сливаемой воды существенно возрастает и установленной емкости может не хватить.

Если появляется мысль маскировки трубопровода для выдержки дизайна помещения, то мастера советуют соблюдать такие правила:

• для обслуживания сокрытой арматуры необходимо оборудовать особый лючок доступа;
• предохранительный клапан с регулировкой давления лучше закрепить впрямую на штуцер бойлера;
• чтоб обойти лишнего давления на пружину клапана, длина трубы меж предохранителем и накопительным баком должна быть менее 2 м.

Исключительно в таком случае сокрытые детали не принесут дискомфорт в жизнь юзера.

Если временами на патрубке клапана возникают капли воды, то не стоит пугаться. Это говорит о работоспособности устройства.

Начинать переживать можно тогда, когда вода течет повсевременно либо не течет вообщем, потому что это свидетельствует о неработоспособности клапана.

Поломки, предпосылки, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него либо нередко течет вода либо не течет совершенно.

Сначала нужно сказать, что стравливание воды при нагреве — это норма. Конкретно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи прохладной воды будет выше, чем предел срабатывания клапана. К примеру, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не свалится, вода будет стравливаться. Если такая ситуация повторяется нередко, нужна установка редуктора, и идеальнее всего на воде в квартиру либо в дом, но есть малогабаритные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычаг аварийного сброса это сделать просто. Пи выключенном бойлере нужно пару раз поднять рычаг, спустив лишнее давление. После чего капель прекращается и не возобновляется до того времени, пока начнется нагрев.

Если вода продолжает стекать, может быть, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после этого ставится на место. Если модель не разборная — нужно только приобрести новый клапан и поставить.

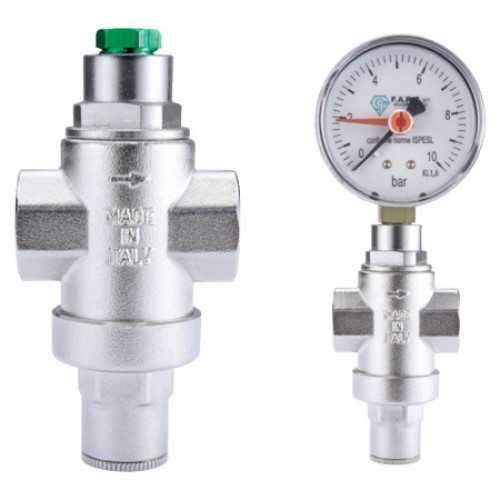

Так смотрится редуктор — для стабилизации давления на бойлере

Повсевременно капающая вода — это неприятно и «бьет» по кошельку, но не небезопасно. Изрядно ужаснее, если при нагреве воды у вас никогда не появилась вода в патрубке. Причина — засорился клапан либо забился штуцер вывода. Проверяете оба варианта. Не посодействовало — меняете клапан.

Как устроен предохранительный клапан, его функции

Предохранительным клапаном именуют устройство, способное защитить водонагреватель от скачков давления в системе водопровода. Его 2-ое заглавие – оборотный клапан, обосновано тем, что в его функцию также заходит препятствие вытеканию воды из емкости, в случае аварийной поломки. Таким образом, при выключении воды не надо переживать, что сгорит нагревательный элемент устройства.

Как напор воды возрастает, пружина отходит и элемент, запирающий отверстие, позволяет воде попасть в емкость. Как бак наполнится, давление с 2-ух сторон становится равномерным, и запорные элементы закрывают отверстие. Если произойдет так, что воду отключат либо напор ее уменьшится, бойлер все равно будет заполненным, так как оборотный клапан не даст ей вылиться.

2-ая же пружинка размещена на отводе и ее функцией является сброс воды в случае увеличения давления. Это действие происходит так: давление, которое появляется в трубах, преодолевает твердость пружины, она сжимается, и запорный элемент открывает отверстие для прохода жидкости к сбросу. Предельное значение давления, при котором сжимается пружина, устанавливается во время производства клапана и водонагревателя.

На самом деле, это устройство содержит внутри себя 2 элемента: предохранитель и оборотный клапан. Его главными функциями являются:

• защита бака от разрыва;
• не допустить попадание нагретой в бойлере воды в водопровод;
• сгладить прыжки давления прохладной воды при поступлении ее в нагревательную емкость;
• сброс воды из бака в момент превышения критичного давления и температуры;
• слив воды из емкости бойлера во время обслуживания водонагревателя либо его починки.

Не считая того, в набор предохранительного клапана могут заходить манометры и вентили. Это находится в зависимости от изготовителя.

Всераспространенные проблемы с оборотным клапаном

Если вы увидели хоть мельчайшие признаки того, что оборотный клапан не работает либо работает, но некорректно, то следует немедля находить причину поломки. Сразу займитесь его ремонтом либо подменой, что еще лучше. Дело в том, что цена такового клапана изрядно ниже, чем цена водонагревателя в целом, потому таковой ход будет более чем целесообразным. Предпосылки поломки могут быть различными, давайте разглядим самые всераспространенные из них.

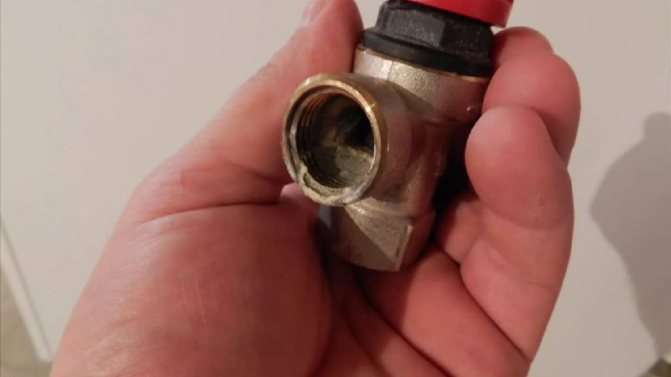

• Клапан перестает пропускать воду. Предпосылкой тому часто является его засорение накипью либо грязюкой. В таком случае следует демонтировать устройство, прочистить его, и установить назад. На подающую же трубу лучше установить фильтр, чтобы схожее не бывало впредь.
• Если вода из клапана начинает капать после того, как вода в бойлере начала греться, то ничего ужасного в этом нет. Это связано с прямой обязанностью клапана – при повышении давления он начинает сбрасывать избытки жидкости и последняя, в свою очередь, начинает капать. Чтоб поправить это, подсоединяете к сливному отверстию устройства шланг таким образом, чтоб другой конец был погружен в воду.
• Клапан может протекать тогда и, когда через него протекает прохладная вода. Это часто разъясняется высочайшим давлением в трубопроводе (что происходит из-за отвратительного его состояния). В таком случае следует проверить, исправен ли клапан – для этого необходимо установить заместо него полностью работающую модель. Если устройство исправен, а давление в баке как и раньше превосходит три атмосферы, то единственное, что можно сделать – дополнительно установить редуктор, который снижал бы давление снутри водопроводной системы. Таких редукторов существует величавое огромное количество, потому при выборе той либо другой модели за ранее проконсультируйтесь у спеца. Очередной выход – установка расширительного бака.
• Еще вода может стекать из-под нижней крышки клапана. При всем этом следует снять крышку и найти, откуда конкретно течет. Для этого под крышкой имеется маленькой лючок, ведущий вовнутрь бойлера. Там имеется особая герметизирующая прокладка, и если течет из этого лючка, то, вероятнее всего, требуется поменять прокладку. Но это быть может и фабричный брак – другими словами, лючок был некорректно отцентрирован. Часто и это можно поправить, но если течет, как говорится, со всех щелей, то это очевидный признак того, что необходимо поменять сам бойлер.

Видео обзор разных моделей

Разновидности клапанов

По механизму собственного деяния перепускные клапаны делятся на последующие виды:

• пружинные;
• рычажные;
• магнитно-пружинные;
• сбросные.

В первых образчиках оборотных клапанов на бойлер основной рабочий элемент – пружина, а во 2-ые встроен рычаг, контролирующий состояние системы в тестовом режиме. Модели магнитно-пружинного типа относят к комбинированным устройствам, соединившим достоинства полевых и механических структур.

Зависимо от типа запирающего механизма различают последующие виды оборотных клапанов:

• подъемного типа;
• поворотные и шаровые;
• межфланцевые.

Тарелка дискового механизма в первых моделях перемещается ввысь и вниз. После возникновения напора в прямом направлении затвор раскрывается, а в случае его исчезновения либо ослабления запирается за счет пружины либо собственного веса.

Устройство срабатывает на закрытие и держит напор также при изменении направления движения потока жидкости.

Поворотная либо безвозвратная разновидность выполнена в виде откидной створки, поворачивающейся и открывающейся под напором жидкости. Для ее закрытия употребляется сила пружины.

Под шаровым исполнением понимается механизм, в каком поток жидкости перекрывается шаром, прижимаемым к седлу возвратимой пружиной. Напор жидкости другого направления отжимает шар в оборотную сторону, открывая проход для нее.

Деталь из латуни самая долговременная, применяется в большинстве случаев

Если систематизировать клапаны по материалу, из которого они делаются, различают последующие варианты выполнения:

• Латунные изделия, отличающиеся надежностью и износостойкостью. Они в большинстве случаев используются в быту.
• Чугунные клапаны – совершенно дешевые устройства, имеющие один соответствующий недочет. Они ничем не защищены от ржавчины и инсталлируются лишь на трубных магистралях.
• Нержавеющие механизмы, представляющие из себя качественные и надежные изделия, имеющие высшую стоимость.

Последние эталоны целенаправлено использовать лишь на особо ответственных участках трубопроводов.

По методу фиксации на рабочем объекте все клапаны оборотного хода воды делятся на последующие виды:

• Муфтовые механизмы, устанавливаемые в разрыв трубы средством 2-ух резьбовых муфт соответственного размера. Эта разновидность более всераспространена в критериях быта, в отдельных случаях употребляется на производстве.
• Фланцевые устройства, где затворный механизм подсоединяется средством соединителей особенной конструкции. Используются в большинстве случаев в купе с металлическими аналогами на трубах огромного размера.
• Запорные клапаны, устанавливаемые меж 2-ух фланцев, которые стягиваются для прочности сквозными шпильками. Эта разновидность в большинстве случаев ставится на тех же магистральных трубопроводах.

Места установки

Место установки – труба прохладной воды на входе в бойлер

В системах бытового водоснабжения и отопления найдется много участков и прогонов, куда допускается монтировать предохранительный клапан.

• На отводе в квартиру либо личный дом от централизованной полосы подачи жаркой воды (ГВС).
• После счетчика расхода жидкости, обеспечивая его защиту от гидроудара.
• На вводе газового либо электронного водонагревателя (бойлера), что дает возможность избежать оттока нагревшейся и расширившейся воды в магистраль с ХВС.

Источник: vsamodelino.ru
