Изготовление торцовочной пилы с протяжкой своими руками. Из чего и как сделать торцовочную пилу Торцовочная пила с протяжкой своими руками

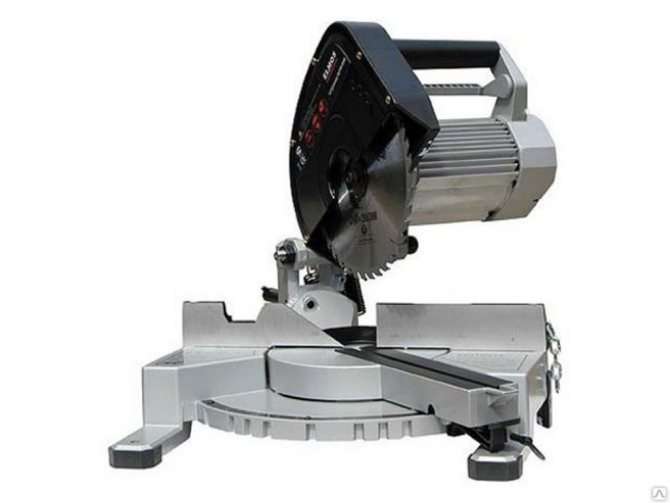

Разновидности торцевых пил по дереву

Нынешний рынок электроинструментов может предложить большой выбор самых разных моделей торцовочных пил, которые могут отличаться меж собой последующими параметрами и особенностями конструкции:

• типом и мощью мотора, также его расположением;
• типом редуктора, передающего вращающий момент от вала мотора пильному диску;
• наличием электрической системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
• наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;

  Протяжка позволяет маятнику с диском передвигаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов

• типоразмером используемых дисков.

Пилы торцовочные комплектуются 3-мя видами движков:

• асинхронными;
• коллекторными;
• вентильными.

Электродвигатели асинхронного типа надёжны, экономны и работают не создавая особенного шума. Их недочетом является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие движки изредка употребляются в маятниковых пилах.

Движки коллекторного типа имеют более малогабаритные размеры и наименьший вес. Они могут развивать скорость до 5–10 тыщ об/мин, но при работе щётки коллектора делают определённый уровень шума. Таковой движок нуждается в повторяющемся обслуживании, состоящем в подмене щёток, но невзирая на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые наилучшие свойства асинхронного и коллекторного движков. Заместо щёчеткого узла, они имеют электрический блок, позволяющий достигать большой скорости вращения вала мотора. Но такие моторы стоят достаточно недешево, и употребляются только на качественных торцовочных пилах высшего ценового сектора.

По типу используемого редуктора маятниковые пилы могут быть с ременной либо зубчатой передачей. Непременно, шестерни обеспечивают более надёжное сцепление и наилучшую передачу вращающего момента. Но они делают доп шум при работе, а при выходе из строя редуктора зубчатого типа. будет нужно сложный ремонт в спец сервисе. В то же время ремень можно просто поменять без помощи других, и работает он фактически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Чрезвычайно значимо для получения высококачественного распила, в особенности твёрдых пород древесной породы и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Конкретно для этого в большинстве нынешних торцовочных пил предусмотрен особый электрический блок. Обширно употребляется электроника и для сотворения более комфортабельных критерий работы с этим инвентарем, а конкретно:

• для обеспечения плавного запуска мотора;
• для его торможения при выключении мотора;
• для разных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в различных моделях придаёт им доп достоинства, да и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем паче комфортно на нём работать.

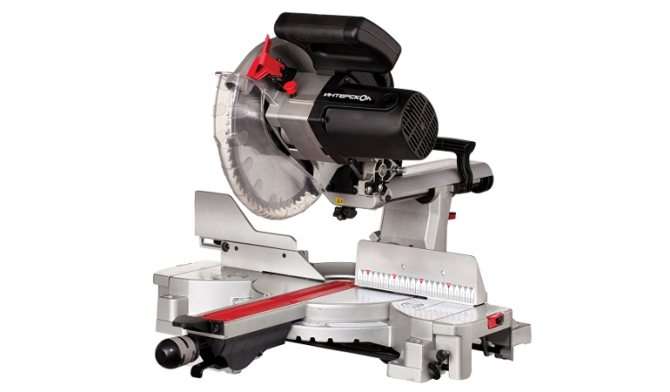

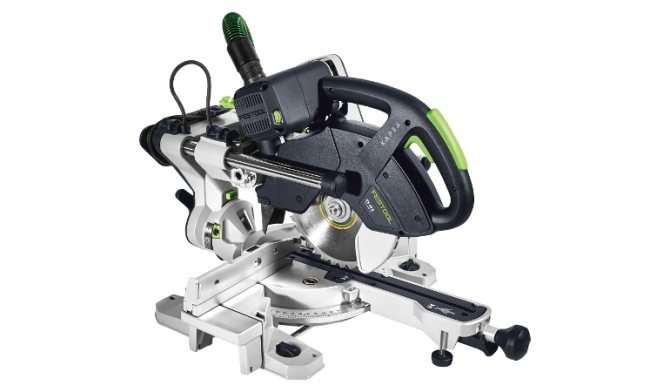

Всё большей известность в ближайшее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют передвигать пильный диск, чтоб произвести высококачественный ровненький распил широкого материала.

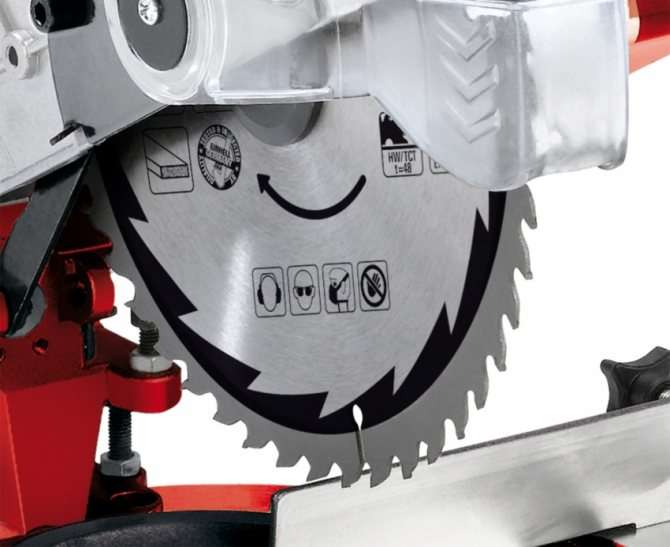

Различаются маятниковые пилы также по размерам и типам применяемых пильных дисков. Главными параметрами режущего элемента пилы являются:

• посадочный поперечник;
• внешний поперечник;
• число зубьев — чем оно больше, тем паче высококачественным получится разрез;
• толщина диска;
• наибольшая скорость вращения.

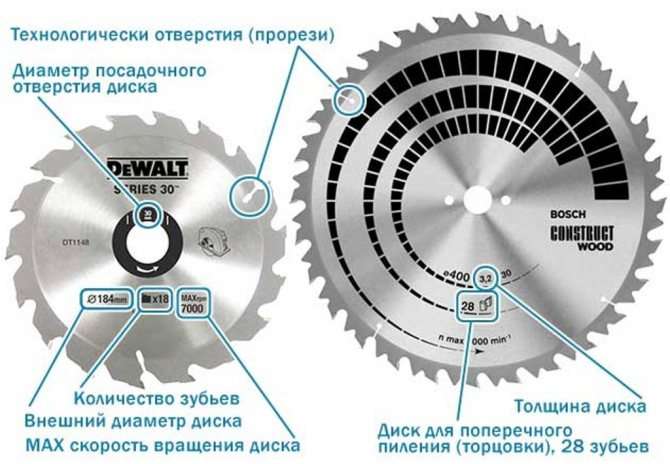

Все эти характеристики нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (к примеру, из ламината) будет нужно диск с огромным числом зубьев.

Использовать для определенных моделей торцевых пил можно только определенных размеров диск, на которые рассчитан инструмент

Материалы и инструменты

Проще всего сделать самодельный отрезной станок из болгарки и шлифмашинок, которые могут использовать круги различного поперечника. Выбирая применяемую болгарку, нужно держать в голове о том, что модели, которые способны работать с дисками поперечником более 150 мм, отличаются универсальностью в использовании, а таковой станок управится с обработкой разных по своим размерам пиломатериалов. Рациональные характеристики мощи болгарки составляют 800 Ватт и поболее.

Станину и кронштейн проще всего выполнить из железного уголка, который сваривается либо крепится на заклепках. Качеству фиксации болгарки следует уделить подабающее внимание, потому что потом при обработке материалов конкретно на имеющееся крепление приходится завышенная нагрузка, что может привести к поломкам маятникового механизма.

Как выбрать настольный инструмент для дома

Чтоб правильно выбрать торцовочную пилу, необходимо отлично представлять для производства каких работ вы её собираетесь использовать. Тут имеет значение и материал распиливания, и его плотность, и толщина. От этого зависит с какими параметрами инструмент для вас подойдёт больше всего. На какие же аспекты, сначала, следует уделять свое внимание при выборе торцовочной пилы?

Мощность мотора и размер диска

Оба эти параметра взаимосвязаны. Под движок определённой мощи следует использовать только определенных размеров диск. Сейчас на рынке можно повстречать торцевые пилы мощью от 800 до 2500 Вт. Более нужен инструмент с движками на 1,6–1,8 квт, так как таковой мощи пилы будет достаточно и для домашней мастерской, и для ведения маленького бизнеса, связанного с деревообработкой. Более массивные пилы относятся уже к уровню проф, и будут полностью уместны при огромных объёмах работ по распиловке лесоматериала.

Чем больше мощность инструмента, тем большего поперечника диск можно использовать, естественно, подходящий по поперечнику посадочного отверстия. Для домашних целей, если не планируется большой объём распиловочных работ, хорошим вариантом будет пильный диск поперечником 200–215 мм, для проф использования необходимо брать инструмент, предназначенный под диски от 250 мм в поперечнике.

Характеристики пропила дерева

Основным показателем, характеризующим пропил, является его ширина, которая впрямую находится в зависимости от толщины диска. Для лесоматериалов ценных пород лучше выбирать более тонкие диски, чтоб не расходовать понапрасну дорогую древесную породу на опилки. Такие диски резвее изнашиваются, чем толстые, которые владеют существенно огромным ресурсом.

На чистоту пропила влияет количество зубьев на диске, оно может находиться в границах от 8–10, до 80–90. Чем больше на диске зубьев, тем паче незапятнанным и высококачественным выходит пропил.

Число оборотов

Принципиальным параметром, характеризующим работу торцевой пилы, является число оборотов пильного диска. Нынешние торцовочные пилы выпускаются со скоростью вращения режущего инструмента от 3200 до 6 тыс. об/мин. Только работая на больших скоростях вращения диска можно обеспечить незапятнанный гладкий распил без отщепления волокон и сколов пиломатериала. Потому в дорогих проф моделях самых узнаваемых брендов этот показатель не бывает меньше 4–5 тыщ об/мин.

Тип мотора

Более удобным и легкодоступным по стоимости вариантом является торцевая пила с коллекторным движком. Таковой мотор обеспечит достаточное количество оборотов диска за минуту, не утяжеляя всего инструмента. Ведь почти всегда торцовочные пилы обязаны иметь возможность переноситься поближе к месту, где выполняются строй либо работы по отделке. Маятниковая пила с асинхронным движком может понадобиться для домашней мастерской. Она имеет огромные габариты, и идеальнее всего её установить стационарно на специально сделанный верстак.

Она имеет огромные габариты и поболее тяжкий вес, за счет веса и размеров самого мотора

Вид передачи

Чтоб не иметь морок с необходимостью обеспечивать частую смазку шестерёнок редуктора и смотреть за состоянием подшипников, идеальнее всего получать распиловочный инструмент с ременной передачей. Он будет более бесшумно работать, а при выходе из строя (разрыве ремня либо его растяжении) достаточно будет просто снять чехол редуктора и поменять ремень.

Ременная передача укрыта под особым съёмным кожухом

Конструкция поворотного приспособления

Одним из определяющих критериев, которые следует учесть при выборе торцовочных пил является возможность распила заготовок под различными углами. Для этого в конструкции инструмента имеется поворотный стол, обеспечивающий задание нужного наклона распила в вертикальной плоскости, также механизм поворота режущей головки инструмента, для придания подходящего наклона пильному диску в горизонтальной плоскости. В продаже имеются пилы разных конструкций поворотной системы:

• без поворота пильного диска;
• с поворотом на право на угол 45–50o;
• с поворотом диска на лево и на право.

Способности обеспечения поворота режущей головки зависят от расположения электродвигателя на маятнике инструмента. Покупая торцевую пилу с возможностью регулировки и вертикального, и горизонтального углов распила, вы приобретаете более функциональное устройство, которое всегда может понадобиться при всех работах по деревообработке.

Системы безопасности и доп функции

Выбирая торцовочную пилу, следует уделять свое внимание на некие аспекты её конструкции, обеспечивающие безопасность и удобство проведения распиловочных работ, а конкретно наличие таких частей и узлов, как:

• электрической системы плавного запуска и торможения, также системы, обеспечивающей стабилизацию скорости вращения диска под нагрузкой;
• защитного прозрачного кожуха;
• механизма протяжки режущей головки инструмента;

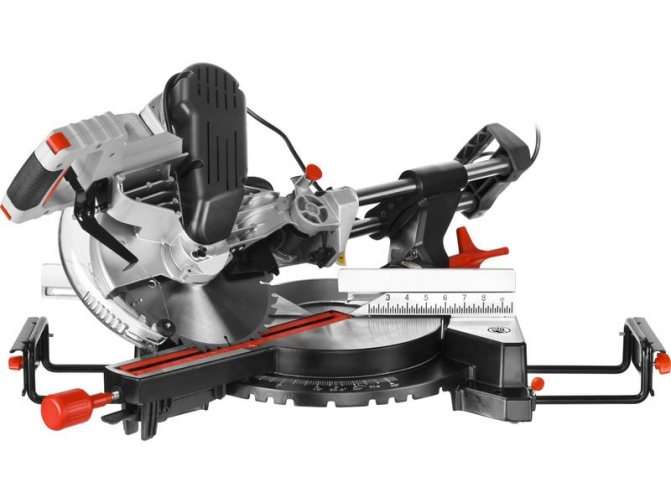

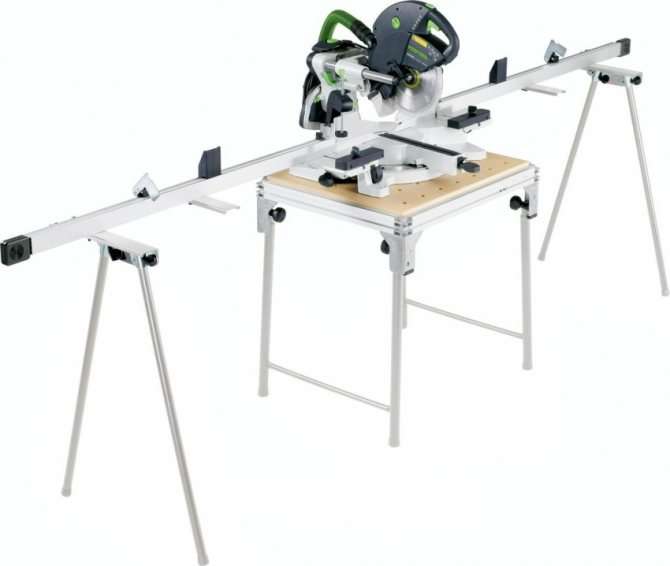

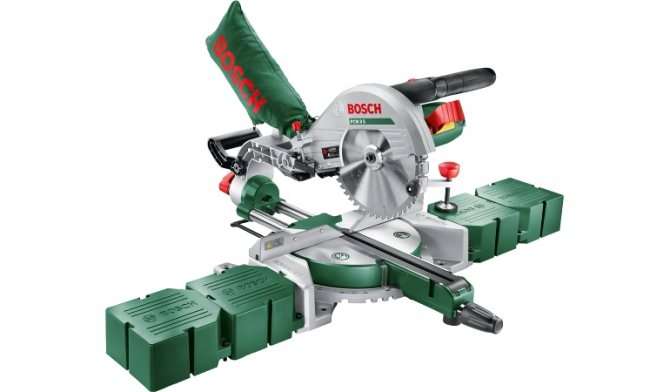

• удлинителя стола, со особыми, выдвигающимися по направляющим опорами, для более надёжного закрепления заготовки;
• подсветки рабочей зоны, если делать распил подразумевается в помещениях с нехороший освещённостью;
• лазерного наведения, для обеспечения четкого распила по намеченной полосы.

Отзывы

По отзывам покупателей торцевых пил следует уделять свое внимание на такие детали, как:

• возможность распиловки доски с наивысшими размерами 50х200 мм;
• как можно более малогабаритные габариты и поболее лёгкий вес, чтоб инструмент мог поместиться в багажнике автомобиля;
• применимая стоимость

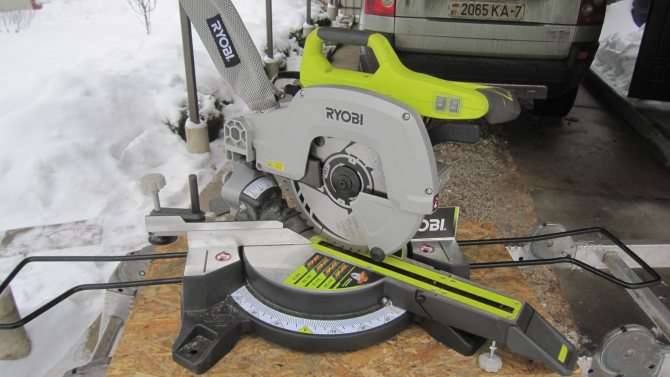

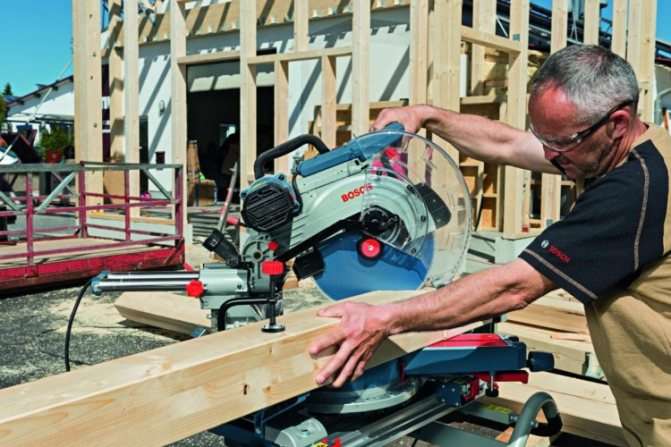

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет достаточно ординарную конструкцию, в состав которой заходит пильный диск, движок с редуктором, основание и ручка с кнопкой пуска. Движок для пилы быть может коллекторным либо асинхронным. 1-ый вариант производит большее количество оборотов, не нуждается в постоянном обслуживании, а просит только повторяющуюся смену щеток. А 2-ой работает изрядно тише и является более долговременным. В традиционном выполнении устройства движок размещается справа относительно диска. Но есть улучшенные модели, где он расположен сзади, что наращивает угол обзора во время резки, являясь тем более комфортным в работе.

Вращение пильного диска производится благодаря работе мотора, который передает зубчатую либо ременную передачу через редуктор. Во время работы на первой передаче исключается возможность проскальзывания изделия даже на больших нагрузках мотора. 2-ая передача обеспечивает меньше шума и понижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Но в таких устройствах стремительно изнашивается ремень, который может также соскочить при резкой смене оборотов. Есть более надежные и долговременные модели, которые отличаются прямой передачей. Но их вращающий момент существенно ниже аналогов.

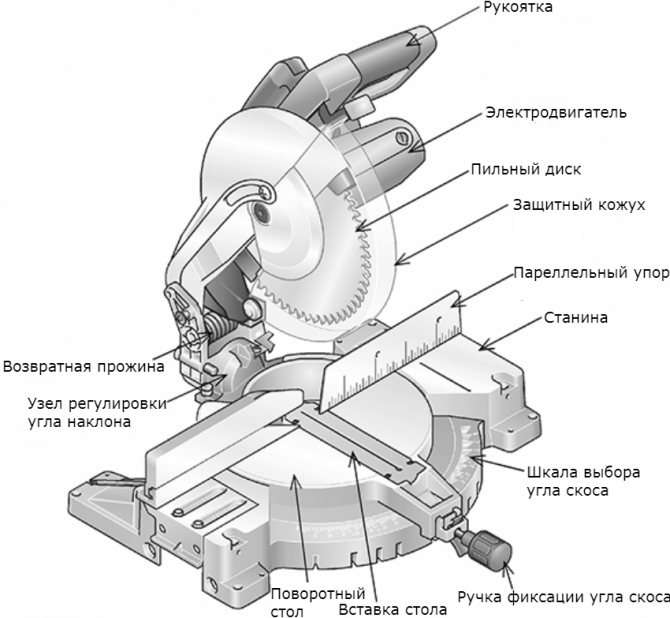

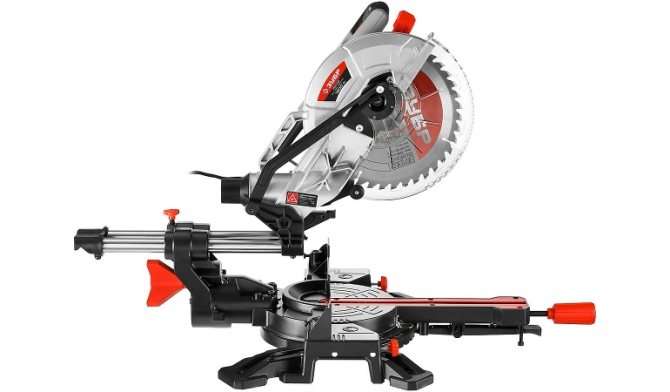

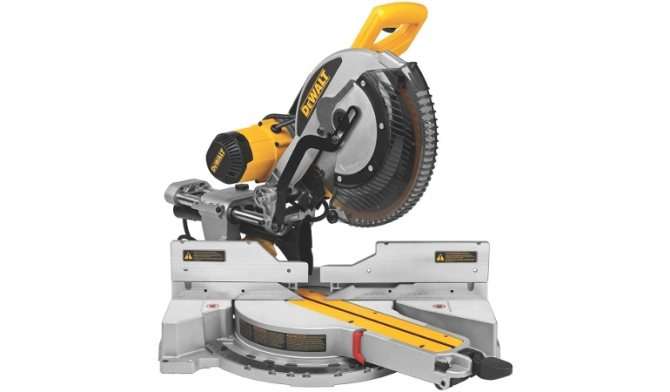

Устройство торцевой пилы с протяжкой

Для расширения способностей обыкновенной торцевой пилы, в нее быть может встроен протяжной механизм. В данном случае рядовая пила преобразуется в торцовочный станок по дереву. В таких моделях многофункциональный модуль устанавливается на 2-ух рейках, которые размещены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно перемещаться во время резки, что позволяет делать распил более широких изделий.

Многофункциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может передвигаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых либо дюралевых сплавов. В конструкцию пилы заходит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

Стойка, пильный стол и доп упоры

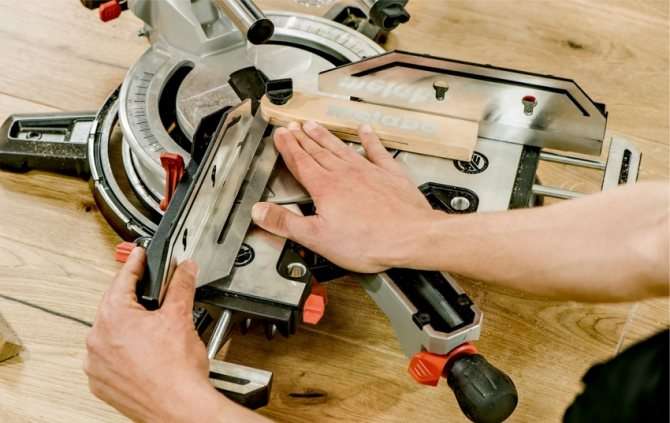

Одним из главных и сложных частей углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф изрядно длиннее. В конце устройства размещается зажимная ручка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, используемый для резвой опции самых ходовых углов.

Стол для торцевой пилы можно приобрести в спец магазине либо сделать своими руками

На столе и стойке размещаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И накрепко фиксироваться в избранном направлении с помощью специального паза с защелкой.

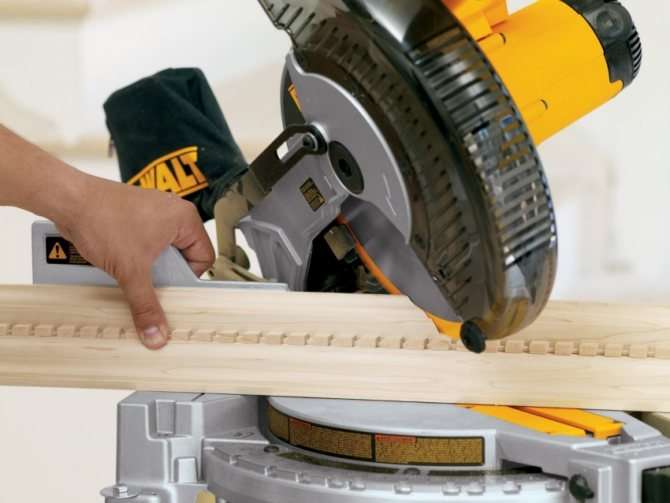

Стойка быть может неподвижной либо с наклоном на лево на 45 град. Инструмент с наклоном стойки на право встречается очень изредка, что разъясняется необходимостью существенно усложнить конструкцию пилы. Не считая главных градуировок быть может предвидено несколько особых, которые дают возможность подобрать лучший угол для резки плинтусов и молдингов.

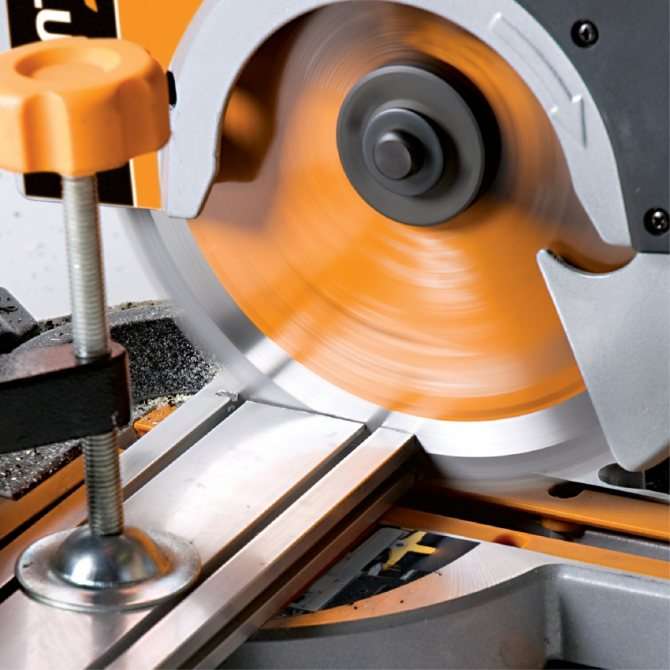

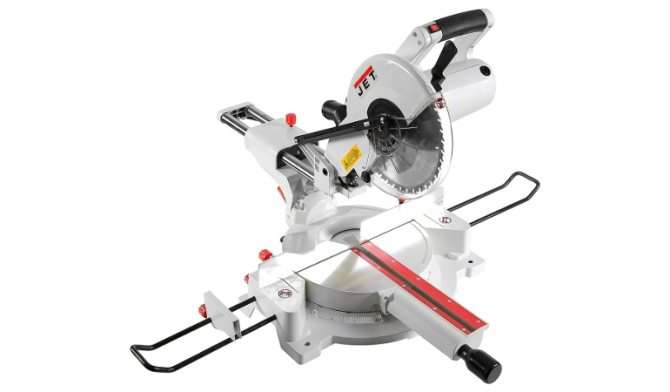

Для надежной фиксации заготовок всех габаритов употребляются интегрированные струбцины и разные упоры. При работе с длинноватыми изделиями с помощью раскладных либо выдвижных подставок, которые размещаются по обе стороны станины, можно расширить габариты основания. Такие доп упоры обычно входят в набор торцовочной пилы. Они представлены П-образными железными прутиками, загнутыми ввысь до уровня стола.

Струбцины и упоры употребляются для надежной фиксации материала во время работы пилы

Есть более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие изготовители укомплектовывают торцовочные пилы, стоимость которых будет не изрядно выше традиционных инструментов, отдельными стойками либо особыми столами. Их можно располагать на неком расстоянии от инструмента зависимо от длины изделий.

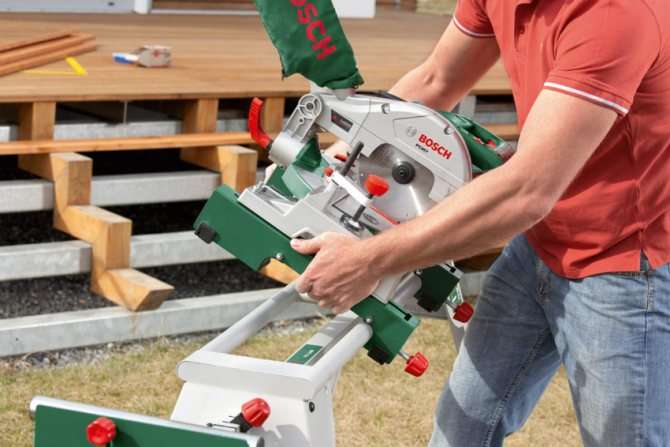

Как воспользоваться инвентарем

Опции просит неважно какая, только-только приобретенная пила, независимо от модели и изготовителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура производится как разновидность технического обслуживания сложного инструмента, созданного для выполнения четких рабочих операций. В число операций по настройке заходит:

• регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые необходимо зачистить, и произвести притирку нижней поверхности упора наждачкой;
• выставление и закрепление упора на станине строго перпендикулярно полосы распила с помощью предусмотренного в крепчалёжных отверстиях этого элемента маленького свободного хода;
• исключение свободного хода поворотного стола в месте его фиксирования штоком;
• регулировка перпендикулярности вертикального разреза, также разреза под углом в 45o;
• регулировка натяжения возвратимой пружины, чтоб при опускании маятника за ручку не прилагать лишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и тщательно представлен на последующих видео.

Настройка торцовочной пилы — видео

Как настроить градус наклона режущей головки — видео

Торцовка из циркулярки

Когда приобрести таковой инструмент трудно из-за недочета денег, его можно сделать своими руками.

Для монтажа пригодится:

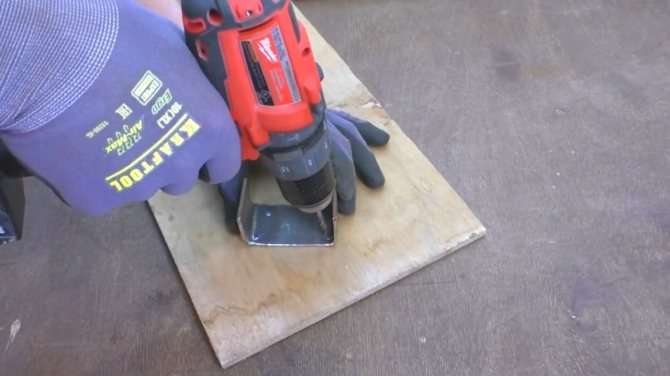

1. Утолщенный лист металла.
2. Уголки из стали для прижима (используйте старенькую кровать).

Сварочник используют для резки в листе стали отверстия, а его торцы обрабатывают ратфилем.

Особо мощнейший электронный мотор для использования инструмента не требуется, хватит 0,9 кВт. Его монтируют на базу дополнительной пружиной, исполняющей стабилизирующую задачку. Для вращения агрегата нужно приделать ручку, в итоге получится достигнуть постепенного перемещения пилы. Свойства последующие:

• 0,2 м – поперечник режущего диска;
• 1500 об/мин – скорость вращения.

Это дозволит с помощью инструмента, изготовленного своими руками, просто обрабатывать древесную породу шириной до 0,07 м. Похлопочите о настраиваемых стойках и опорах. Для маятниковых стояков берите швеллер, крепящийся на основание из металла. В итоге наш инструмент станет прочнее и тяжелее, но торцовочные работы благодаря ему будут выполняться с легкостью. Можно взять трехфазный электронный движок (2,3 кВт) и качающуюся на шарнирах плиту.

Если пила не врубается — соответствующие неисправности и ремонт

Торцовочная пила, как и хоть какой механизм, работающий под воздействием огромных динамических нагрузок, подвержен появлению изъянов и дефектов. Посреди более нередко встречающихся поломок этого инструмента можно выделить последующие:

• сжигание мотора (ротора либо статора) предпосылкой которого, могут быть неверный выбор скорости резания и подачи пильного диска, либо внедрение неподходящего диска для распила определённого материала — всё это приводит к перегрузке электромотора, и его сжиганию;
• износ шестерни ротора электродвигателя либо зубчатых колёс редуктора;
• износ щёток асинхронного мотора;
• ослабление либо разрыв ремня ременной передачи.

Все неисправности, связанные с электродвигателем лучше доверить экспертам, так как для ремонта будет нужно и особое оборудование, и познания устройства и механизма работы электромоторов. Без помощи других можно поменять изношенные щётки коллектора асинхронного мотора либо поменять ремень редуктора.

Выбор по марке изготовителя

Для того чтоб хорошо выбирать подходящую для работы модель торцовки, также можно ориентироваться на изготовителей, которым следует дать предпочтение.

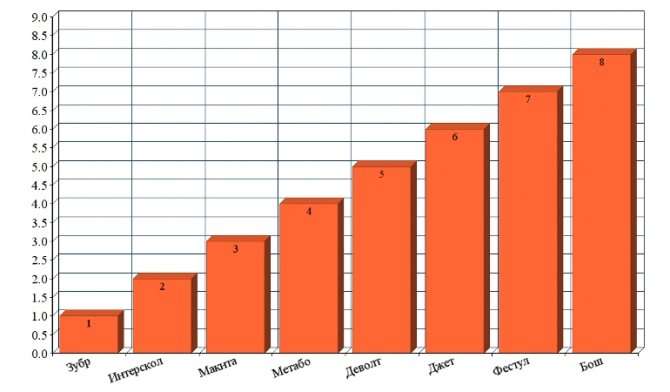

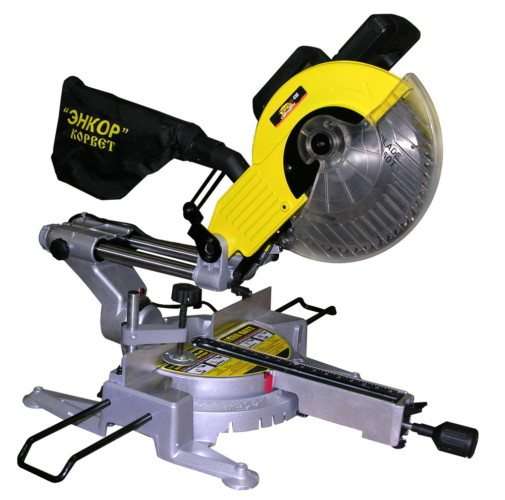

Исследование потребительского спроса показало, что самыми надёжными и действенными числятся такие известные марки, как Makita, Bosch, Metabo, Hitachi, также русский «Корвет».

Большая часть из перечисленных рейтинговых инструментов имеют специальную станину округленной формы, позволяющую выставлять требуемый угол реза. Более надёжными числятся эталоны торцовочных пил, у каких станина сделана на базе алюминия либо сплава магния (как у изделий Bosch). При всем этом общая масса этого инструмента не превосходит 15 кг.

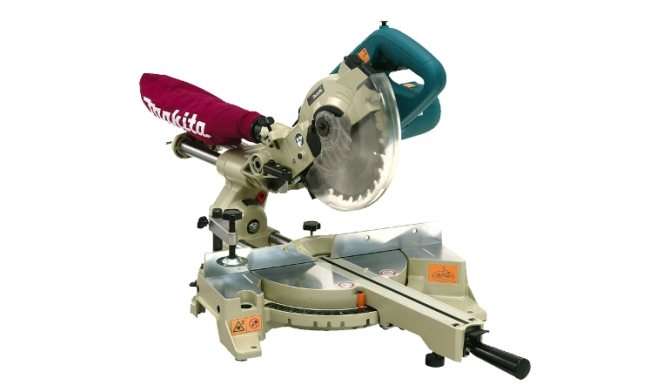

Модели торцовок по дереву марки «Макита» отличаются наличием на основании особых штанг, которые могут раскладываться в виде комфортной подставки. Таковой эталон пил принято использовать в домашних критериях. По мере надобности обработки габаритных деталей для этой модели будет нужно вспомогательная опора.

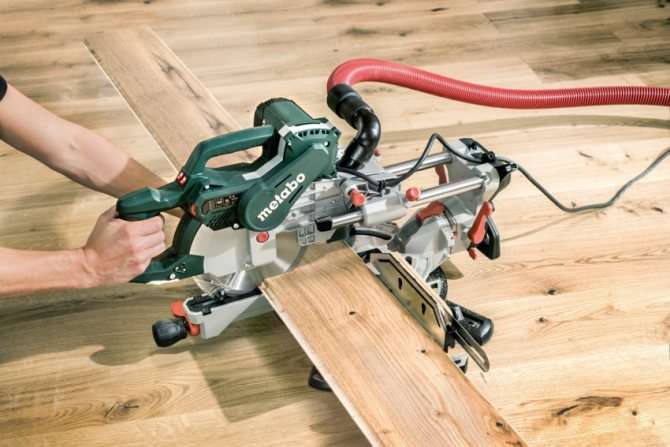

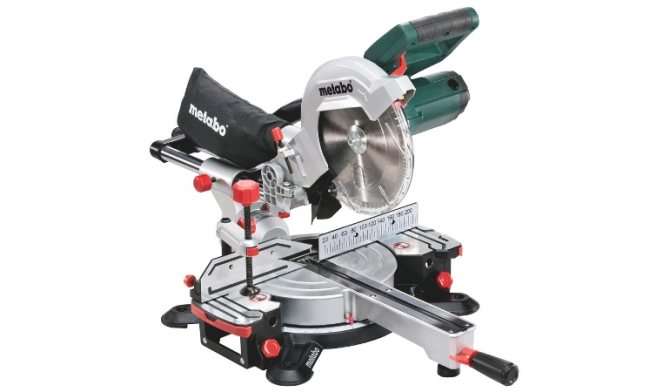

В отличие от других моделей торцовочная пила Metabo, а именно, комплектуется особым механизмом, обеспечивающим возможность конфигурации наклона пильного диска. Благодаря этой способности обозначенные торцовки обширно нужны в личных хозяйствах и в большинстве случаев классифицируются как дисковые пилы.

Из чего можно сделать электропилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок либо другого материала для следующей стыковки заготовок торцами, а маятниковой пилы нет под рукою, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт хоть какой электронный инструмент, в каком рабочим элементом является пильный диск.

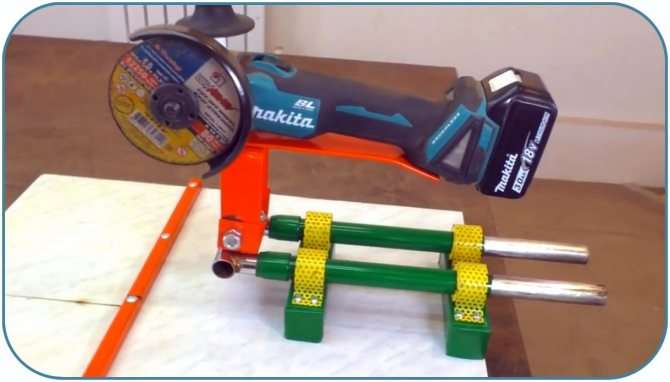

Из болгарки на железной подставке

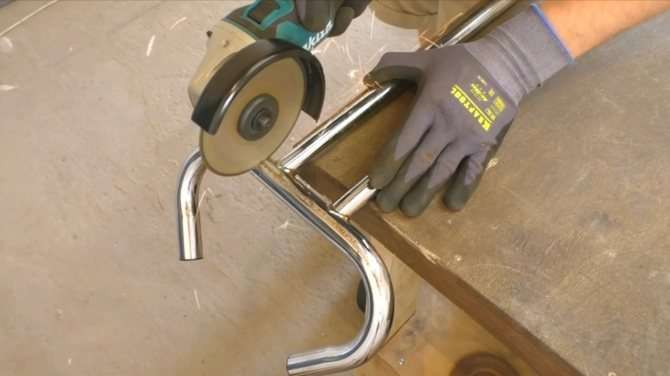

Болгарка является эксклюзивным инвентарем, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая обычная конструкция торцовки дозволит распиливать доски и другой материал под углом 90о

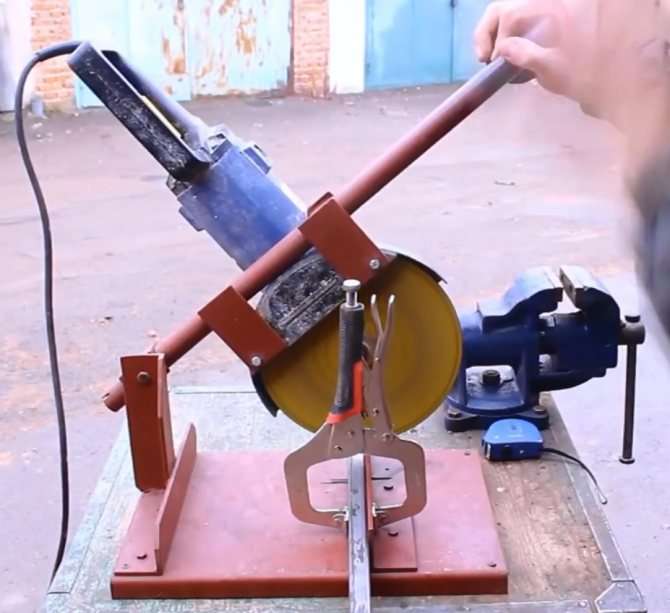

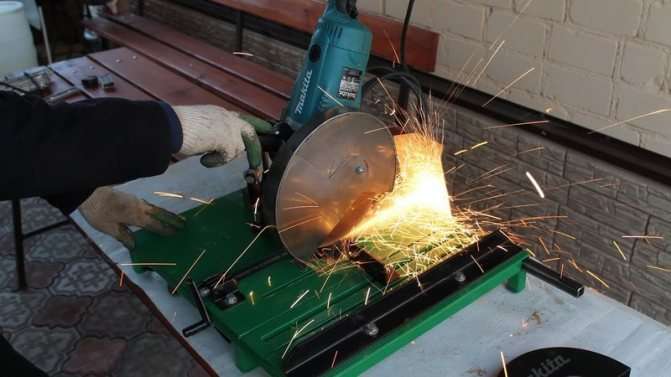

Можно стремительно сконструировать по-быстрому торцовку для распила досок под прямым углом

Таковой инструмент сконструировать довольно легко. Для этого нужно:

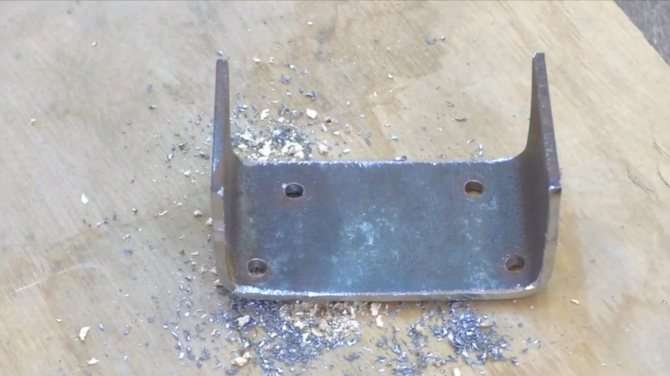

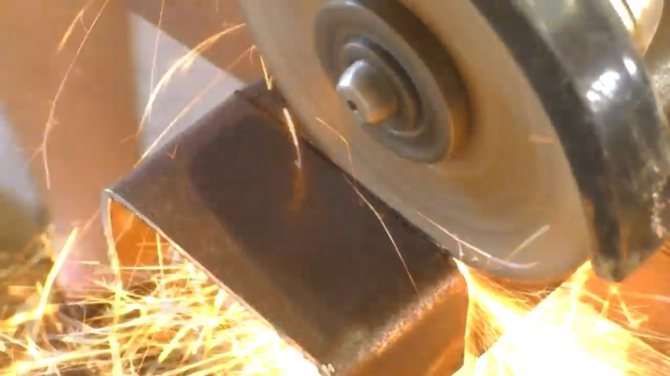

1. Из железного листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.

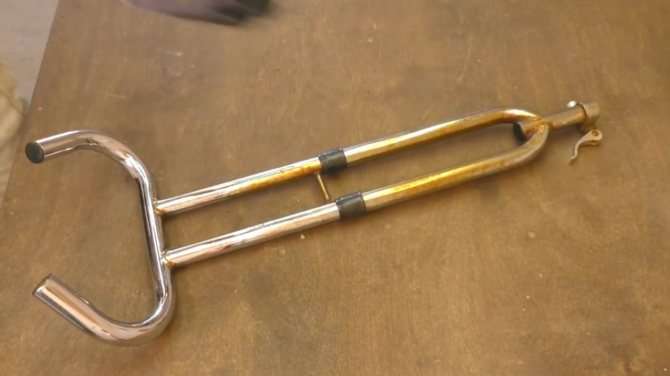

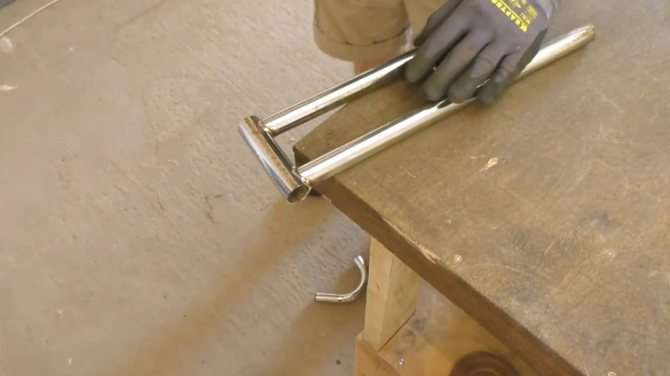

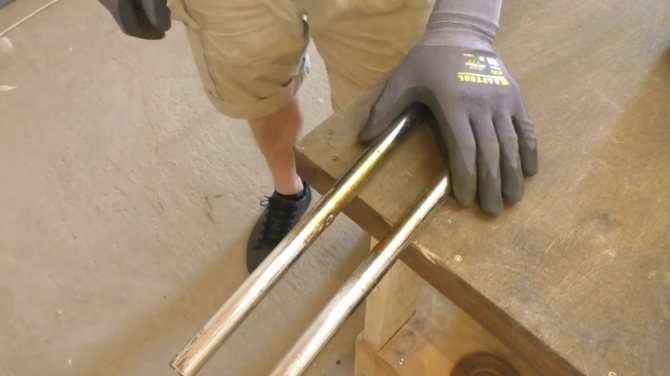

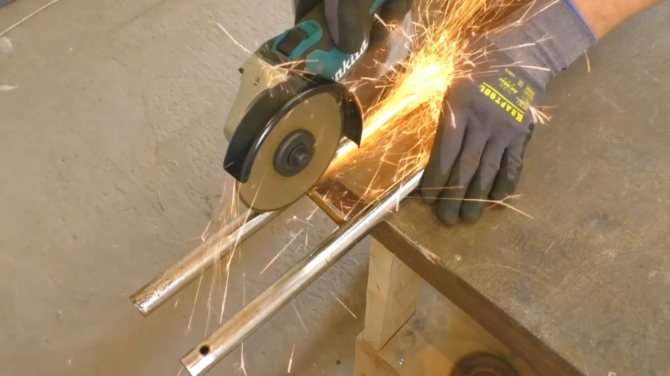

2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который обязан иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и собственный вариант крепления.
3. Крепление рычага к вертикальной стойке станка можно выполнить обыденное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, либо просто использовав самозажимающуюся конструкцию, как это изготовлено в приведённом ниже видео 1.
4. Прикрепив к трубе болгарку, необходимо сделать в станине отверстие, чтоб пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под подходящими углами, и поворачивая на столе саму заготовку, как это изготовлено на видео 2.

Изготовка простейшей торцевой пилы из болгарки — видео

Описание оборудования

Отрезные станки представляют собой простейшую конструкцию с агрессивно и бездвижно закрепленной станиной, которая производится из пиломатериалов либо сваренного уголка и подвижной головки с рабочим органом дисковой пилой. С схожим фуррором таковой станок совладать с обрезкой вагонки, блок-хауса, строганных досок и тонких бревен, что позволяет использовать его для заготовки дров.

Сейчас в продаже можно подобрать разные типы отрезных станков и стационарных болгарок для резки металла, которые будут различаться мощью электрического привода, собственной конструкцией, назначением и рядом других черт. Простые модели, которые выполнены по принципу поднимающегося и опускающегося круга, можно с легкостью собрать без помощи других.

Такие агрегаты, сделанные своими руками, не уступают в показателях функциональности фабричным моделям, при всем этом они отличаются малогабаритными габаритами, отлично управляются со всеми возложенными на них функциями, а изготовка таковой техники не представляет особенной трудности.

Достоинства и недочеты самодельных агрегатов

Планируя сделать своими руками отрезной станок из болгарки, нужно попытаться оценить все достоинства и недочеты таковой техники. К преимуществам самодельных агрегатов можно отнести последующее:

• Доступная цена.
• Простота применяемых компонент.
• Мобильность техники.
• Возможность производства станка с различной конструкцией.

Из недочетов сделанной своими руками отрезной пилы по металлу отмечают только определённые трудности с фиксацией заготовок во время резки, что может привести к ухудшению свойства обработки древесных и изделий из металла.
