Клапан для насоса: характеристики, виды, нюансы монтажа

Оборотный клапан для скважинного насоса – оборудование, которое дает возможность совершать движение поступающей жидкости только однонаправленно. Другими словами, от насоса к водоразборным точкам.

Для осознания нужности монтажа данного устройства в артезианской скважине выясним, что случается в ней при запуске и выключении насоса советуем почитать по теме: всеохватывающее облагораживание скважины на воду.

Насос запущен. Вода под воздействием давления, которое сотворено насосом, совершает подъем из скважины и попадает в гидроаккумулятор и дальше к водоразборным точкам. Если жидкость не потребляется, она будет накапливается в мембранном гидроаккумуляторе до того момента, когда в нем будет достигнут верхнего лимита давления, при котором его реле отключает насос. Оборотного течения жидкости в систему не будет происходить, т. к. помехой для такового процесса станет давление, создаваемое насосом.

Насос отключён. Давление пропадет, тогда и ничего не помешает жидкости стекать назад в систему под воздействием силы тяжести. Чтоб это предупредить, и нужен таковой клапан. Без него при отключённом насосе в системе не имелось бы давления. И при любом запуске насоса ее всякий раз приходилось бы заполнять жидкостью. Даже устанавливая схожий клапан на входе в гидроаккумулятор (со стороны насоса), все трубы, находящиеся до него, пришлось бы всякий раз заполнять водой, растрачивая на это электричество.

Увлекательное по теме: установка скважинного насоса с автоматикой.

Оборотный клапан для воды для насоса: принцип деяния

Данное приспособление в большинстве случаев устанавливается на особых станциях, которые включены в систему водопровода. Задачка этого элемента системы – препятствовать смешиванию воды. Работает он по последующему принципу: жидкость может пройти исключительно в одном направлении, выйти в обратную часть трубы она не сумеет. Это нужно для того, чтоб вода из колодца либо скважины не могла выйти назад и направлялась в водопровод. Если система вооружена таким клапаном, то при открывании крана не будет нужно ожидать, пока насос накачает воду: она польется сразу. При отсутствии устройства в системе накапливается воздух, и приходится поначалу выпускать его, дожидаясь, пока пойдет вода.

Резьба детали

Сама станция может находиться как на поверхности колодца либо скважины, так и в специально отведенном для этого месте в доме. В данном случае в скважину будет опущена труба, снаряженная сетью от мусора и оборотным клапаном для воды для насоса.

Если насос употребляется в городской квартире, то данный элемент дает возможность избежать эффекта, когда при открывании 1-го крана напор падет в другом. Такая конструкция в квартире не помешает, если планируется установка бойлера. Монтировать его будет нужно не только лишь на стояк прохладной, да и жаркой воды. Это поможет обойти утраты нагретой жидкости. Без данного приспособления часть вашей воды достанется соседям, живущим этажом ниже. Таким образом, оборотный клапан позволяет сберегать электроэнергию, потому что выручает систему от ненадобных утрат.

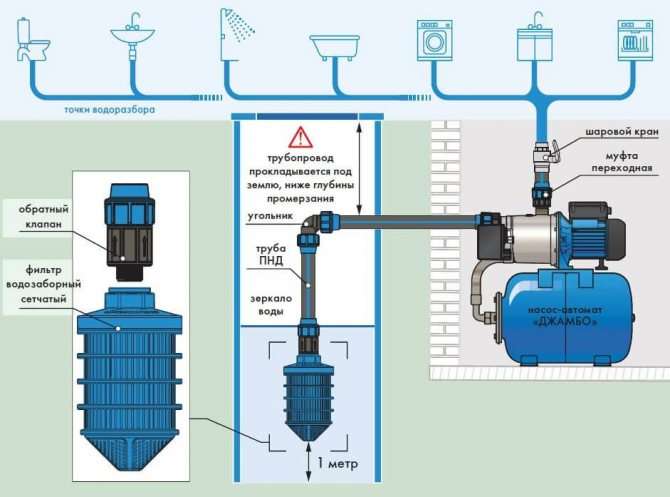

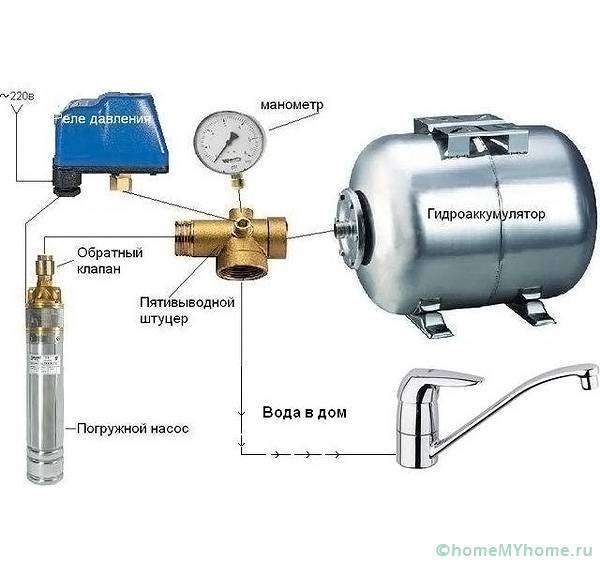

Схема установки

Виды и предназначение обратно-запорной арматуры

Размеры у оборотного клапана маленькие, но без этой мелочи напор в водопроводной системе поддерживать будет нереально. Он относится к той категории трубопроводной арматуры, главная его задачка которой заключается в предотвращение конфигурации потока воды в трубах системы водоснабжения назад.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

На рынке есть модели насосных станций, в комплектацию которых изготовители закладывают наличие оборотного клапана. К схожим вариантам прилагается шланг всасывания с встроенным оборотным клапаном. Но почти всегда эту арматуру приходится получать без помощи других.

Ставятся подобные затворы как на поглощающую магистраль, так и на вводе во внутреннюю водопроводную систему сразу за насосом с гидроаккумулятором либо перед насосной станцией.

Зависимо от места установки в схеме системы водоснабжения оборотные клапаны разделяются на:

Если на конце поглощающей трубы насосной станции отсутствует оборотный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать назад. В итоге в магистрали будут формироваться воздушные пробки, в критериях “сухого хода” станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

В большинстве собственном нынешние помпы имеют защиту от таких процессов. Но воду для запуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов вероятна и совсем оборотная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на полосы забора жидкости из источника неотклонима, по другому никакая электрическая защита водонапорному агрегату не поможет.

С трубопроводным оборотным клапаном ситуация несколько другая. Тут он больше защищает не насос, а систему водораздачи снутри дома. Запирая воду в трубах, не давая ей возвратиться вспять в гидроаккумулятор, оборотный затвор содействует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться вспять в аккумулирующий бак, заставляя его работать в нештатном режиме.

Оборотные клапаны увеличивают продуктивность и надежность работы насосной станции, защищая при всем этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – неподменное устройство. Но на открытие затвора воде приходится растрачивать усилия, что понижает давление потока после его прохождения на 0,1–0,3 атм.

Оборотные клапаны для насосных станций: типы конструкции

В продаже можно отыскать огромное количество схожих приспособлений, которые отличаются по конструкции, материалу, размеру, и каждый имеет свои особенности при установке:

• Оборотный клапан для воды для насоса в большинстве случаев можно повстречать с запирающим элементом подъемного типа. Устройство обустроено затвором, который движется вверх либо движется вниз, препятствуя движению воды. Когда вода поступает, затвор подымается и пропускает ее, а при падении давления затвор опускается и не дает жидкости возвратиться. Двигается механизм благодаря специальной пружине.

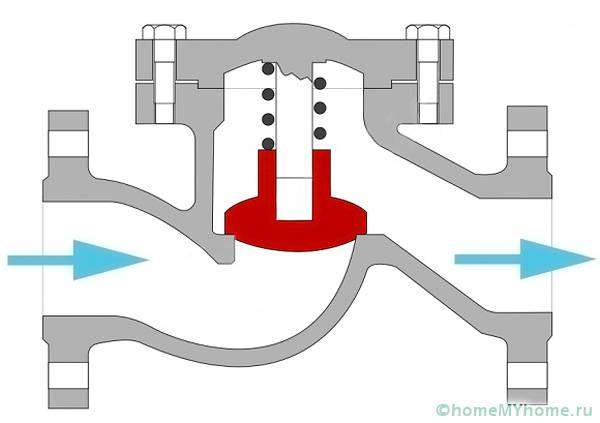

Принцип деяния клапана

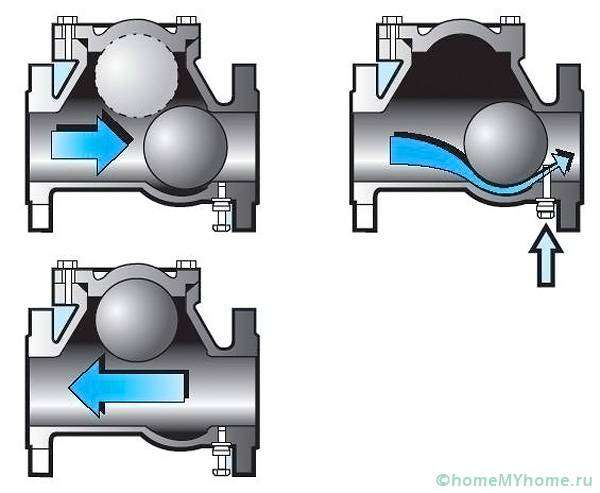

• Оборотные детали для насоса шарового типа. Данный вид устройств имеет шаровидный затвор, который преграждает путь жидкости. При давлении напора воды пружина поднимает шар, и система пропускает воду, а после того как напор падает, элемент запирается.

Устройство шарового изделия

• Дисковый элемент. Он имеет затвор в виде диска, который перемещается вдоль собственной оси с помощью пружины.

Конструкция дискового элемента

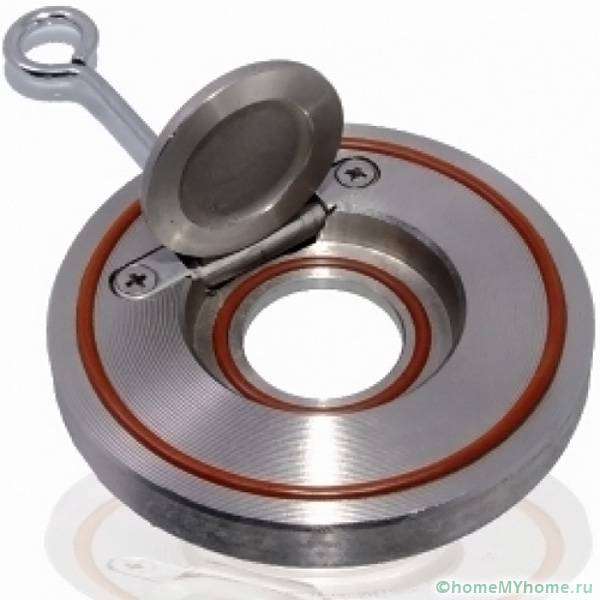

• Двустворчатые устройства. Их затвор имеет две створки, которые складываются при давлении воды, а когда давления нет, запираются; все это приводит в действие пружина.

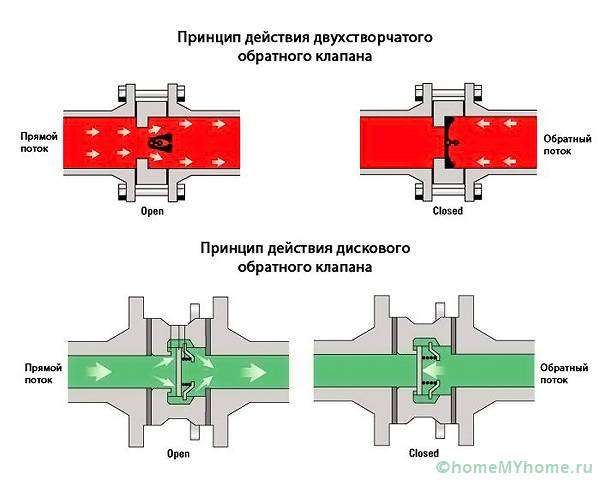

Дисковые и двустворчатые приспособления

В быту в большинстве случаев применяется деталь с подъемным типом механизма. Его можно чинить, заменяя пружину.

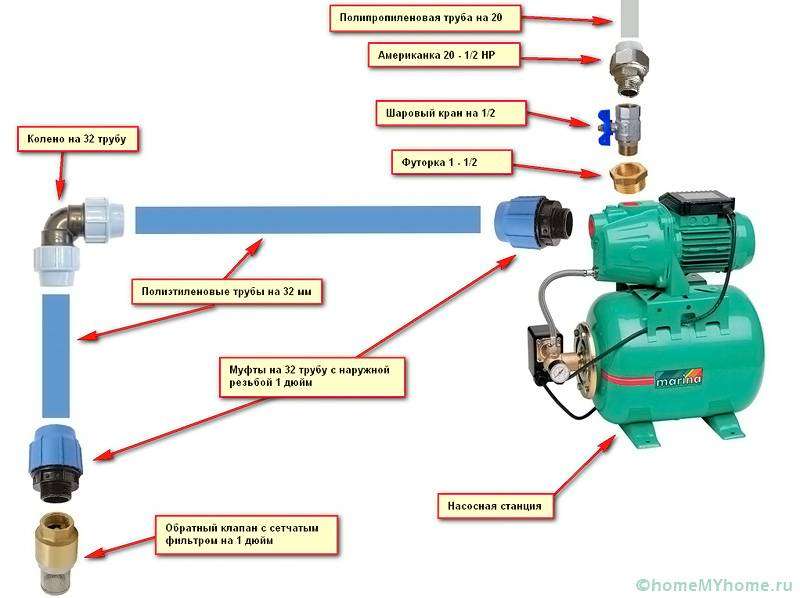

Схема установки для станции

Клапан оборотный пружинный муфтовый: виды по материалу

Изделия могут выполняться из различных материалов:

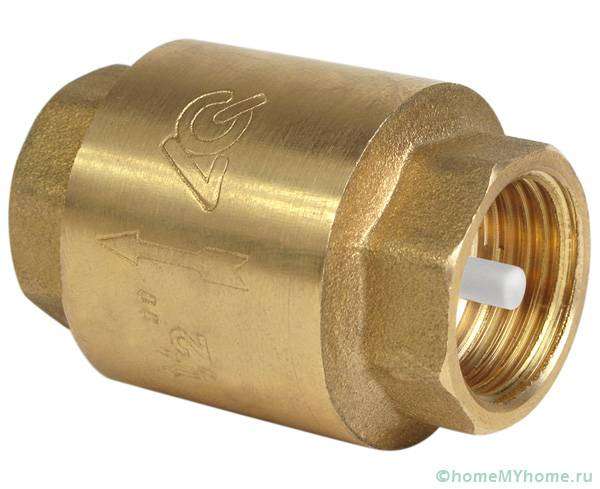

• Латунь – более пользующийся популярностью материал. Он не заржавевает, прост в обслуживании, отлично подходит ко всем типам труб.

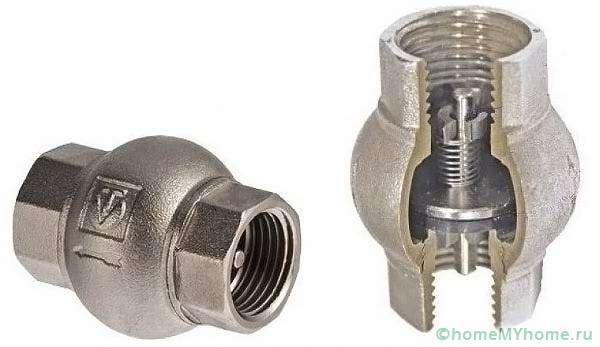

Латунный корпус клапана

• Чугунные корпуса можно повстречать существенно пореже. Этот материал подвергается коррозии, на нем достаточно стремительно накапливаются разные отложения. Обычно чугунные изделия используют на трубах огромного поперечника, и в быту их не используют.

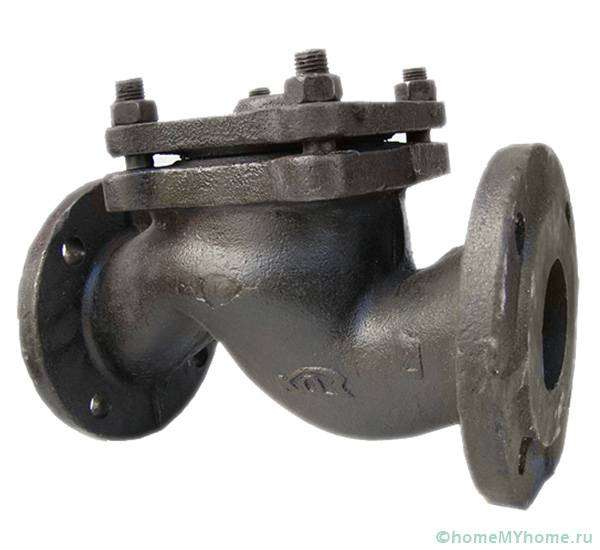

Металлический корпус

• Нержавейка. Она является самым надежным, да и самым дорогим материалом: элементы из нее прослужат существенно подольше всех других. Они не страшатся коррозии и воздействия различных веществ, на корпусе не накапливаются отложения.

Корпус из нержавеющей стали

• Комбинированные: корпус такового изделия быть может из различных материалов, к примеру, соединять латунь и нержавейку. Затвор хоть какого устройства в большинстве случаев из пластика.

Всеприменимое приспособление оборотного типа с сетчатым фильтром

Нужная информация! Выбирая клапан для домашнего использования, покупайте латунный. Он служит достаточно длительно, а цена его изрядно ниже железного.

Отличия по методу крепления

Большая часть устройств крепится средством муфты. Для этого требуется два перехода с резьбой, которые подбираются по размеру трубопровода. Могут быть применены и крепления фланцевого типа. В большинстве случаев их имеют чугунные элементы огромного поперечника. Такие фланцы стягиваются болтами. Этот вид фиксации также животрепещущ для маленьких изделий, когда на трубе нет места для другого крепления.

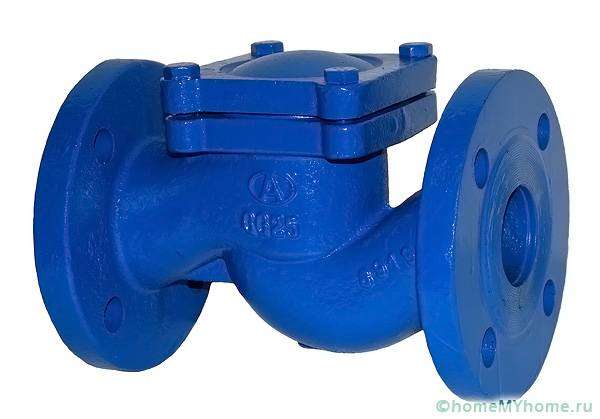

Фланцевое соединение – один из наилучших вариантов

Пружинный оборотный муфтовый клапан является более нередко применимым. Его используют в квартирах для установки на трубопровод, водонагреватель, такие изделия устанавливают после счетчика, что не позволяет ему вертеться в другую сторону. Устройства такового типа не дают опорожниться трубам, если происходит слив воды в стояке.

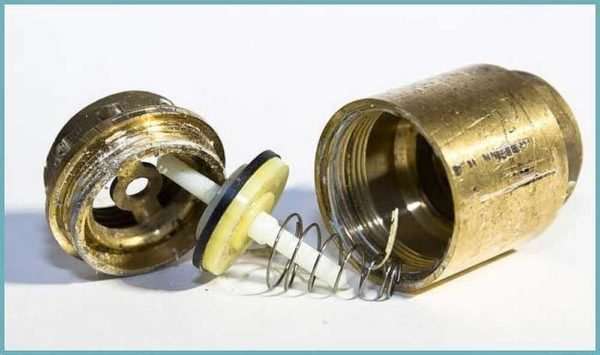

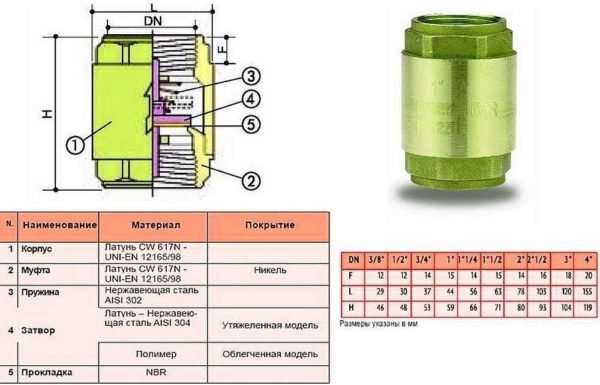

Устройство пружинного механизма: он состоит из латунного корпуса, который разбирается на две части. Меж половинками располагают подвижный золотник. Он обычно из пластика. В движение таковой золотник приводится напором воды и пружиной.

Пружинные элементы: корпус и внутренняя часть

Статья по теме:

Для чего нужен регулятор давления воды? В отдельной публикации вы отыщите полезную информацию об этом устройстве: механизм работы, предназначение, цены и т.д.

Материалы, маркировка, размеры

Оборотный клапан для воды делают из нержавейки, латуни, огромные размеры из чугуна. Для бытовых сетей обычно берут латунь — не очень недешево и долговечно. Нержавеющая сталь, непременно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти пристально.

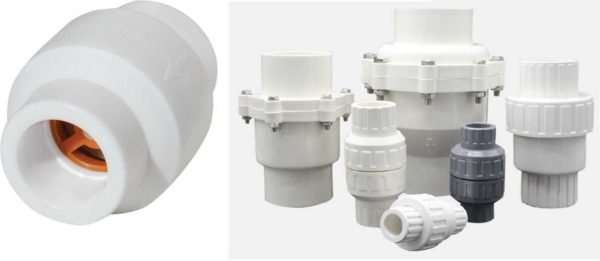

Для пластмассовых водопроводных систем делают оборотные клапаны из такого же материала. Они бывают полипропиленовые, пластмассовые (для ПНД и ПВД). Последние могут быть под сварку/клейку либо резьбовые. Можно, естественно, впаять переходники на латунь, поставить латунный клапан, потом опять переходник с латуни на ППР либо пластик. Но таковой узел обходится дороже. Ну и чем больше точек соединения, тем ниже надежность системы.

Для пластмассовых и полипропиленовых систем есть оборотные клапаны из такого же материала

Материал запорного элемента — латунь, нержавейка либо пластик. Здесь, кстати, тяжело сказать, что лучше. Железные и латунные долговечнее, но если меж краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно возвратить способность к работе. Пластик резвее снашивается, но зато его не клинит. В этом плане он надежнее. Не напрасно некие изготовители насосных станций ставят оборотные клапаны с пластмассовыми дисками. И обычно, все работает лет 5-8 без сбоев. Позже оборотный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке оборотного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он сделан. Для Рф это ГОСТ 27477-87, но на рынке не только лишь российская продукция.

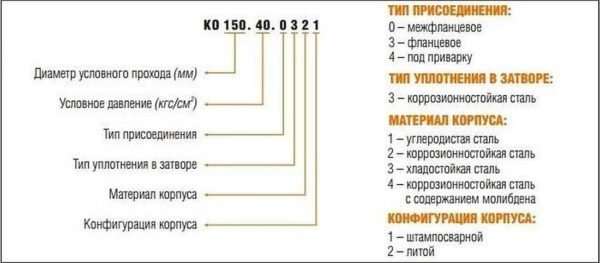

Возвратимый клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ либо DN. При выборе этого параметра нужно ориентироваться на другую арматуру либо поперечник трубопровода. Они должны совпадать. К примеру, ставить будете оборотный водяной клапан после погружного насоса, а к нему фильтр.

Все три элемента обязаны иметь однообразный условный проход. К примеру, на всех должно быть написано ДУ 32 либо DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет способность к работе. Брать ее нужно точно не меньше вашего рабочего давления. В случае с квартирами — более проверочного. Оно по нормативу превосходит рабочее на 50%, а в реальных критериях быть может и еще выше. Давление для вашего дома можно выяснить в управляющей компании либо у сантехников.

На что еще направить внимание

С каждым изделием должен идти паспорт либо описание. В нем указана температура рабочей среды. Не все клапаны могут работать с жаркой водой либо в системе отопления. Не считая того, указывается в каком положении они могут работать. Некие должны стоять лишь на горизонтали, другие лишь на вертикали. Есть и всеприменимые, к примеру, дисковые. Потому они пользуются известностью.

Давление открывания охарактеризовывает «чувствительность» арматуры. Для личных сетей изредка имеет значение. Разве что на линиях подачи, близких к критичной длине.

Еще направьте внимание на присоединительную резьбу — она быть может внутренней либо внешней. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды.

Размеры оборотных клапанов на воду

Размер оборотного клапана на воду считается по условному проходу и выпускают их под все — даже самые мелкие либо наибольшие поперечникы трубопроводов. Самый небольшой ДУ 10 (10 мм условный проход), наибольший — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высочайшее — 250 МПа.

Любая компания выпускает оборотные клапаны для воды нескольких размеров

Это не означает, что хоть какой из клапанов будет в любом варианте. Более ходовые размеры — до DN 40. Далее уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не отыщите.

И еще, направьте внимание, что у различных компаний при схожем условном проходе, внешние габариты устройства могут отличаться. По длине — понятно. Здесь камера, в какой находится запорная тарелка, быть может больше либо меньше. Также отличаются и поперечникы камер. А вот разница в районе присоединительной резьбы быть может только за счет толщины стен. Для личных домов это не так и жутко. Здесь наибольшее рабочее давление 4-6 Атм. А для многоэтажек быть может критично.

Как проверить

Самый обычной метод проверки оборотного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообщем. Никак. Еще попытайтесь жать на тарелку. Шток должен ходить плавненько. Без щелчков, трения, перекосов.

Как проверить оборотный клапан: дунуть в него и проверить гладкость

Осмотрите также седло и диск. В особенности в месте где они прилегают друг к другу. Все должно быть ровно/гладко. От того как все точно пригнано, зависит плотность этого типа арматуры. В моделях подороже на пластинке установлено резиновое/полимерное/пластиковое уплотнительное кольцо. Стоит гласить, что оно должно лежать ровно, без волн, не должно быть царапок либо заусенцев.

Оборотные клапаны для погружных насосов: правила установки

До установки необходимо правильно выбирать то место, куда деталь будет установлена. Место диктуется типом погружного насоса. Подобрать можно хоть какой элемент, он будет вести взаимодействие с устройством вовне зависимости от его типа, марки и модели. Это связано с тем, что механизм работы у оборудования однообразный. Оборотные клапаны для погружных насосов полностью может быть поменять без помощи других, для этого будет нужно пристально изучить предлагаемый материал.

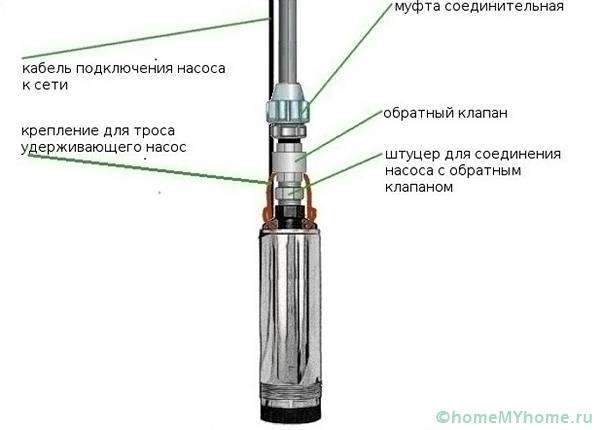

Схема соединения с насосом

Большая часть насосов уже с завода обустроено требуемой деталью. Имеется такое приспособление как на входном, так и на выходном отверстии. Доп устройства таким устройствам не требуются.

Если вы заполучили вакуумный насос, то оборотный клапан нужно установить перед гидроаккумулятором, но после самого агрегата. С этим видом идеальнее всего ведут взаимодействие приспособления шарового либо золотникового типа. Если насос поверхностный, он может иметь сразу несколько таких частей. Какой-то из них устанавливается в шланг, по которому поступает вода. Деталь необходимо расположить на конце шланга, опущенном в воду. 2-ой элемент монтируют перед гидроаккумулятором. К такому устройству подойдет изделие хоть какого типа. Некие модели являются исключением; изготовитель указывает в аннотации к устройству, какие требуются.

Состав водонапорной системы

Для того чтоб установить оборотный элемент, будет нужно врезать его в трубу. Для этого необходимо приобрести фитинги и муфты. До работы воду необходимо перекрыть либо приостановить работу системы, чтоб потоки воды не мешали. Потом в необходимое место врезается подходящий элемент.

Нужная информация! Сделать фиксацию более крепкой можно с помощью фум-ленты. Смотрите, чтоб элемент стоял правильной стороной, по другому он не будет работать. Если он подъемный, проверьте, вертикально ли стоит ось.

Элементы для насосных станций инсталлируются после храповика. Располагают их на основной поглощающей трубе. Вероятен вариант установки конкретно перед станцией, но этот вариант уступает первому по качеству, потому что в данном случае количество воды может существенно уменьшиться.

Труба может заполняться не только лишь водой, да и воздухом, который всасывает насос. Попавший в систему воздух сделает ее работу гулкой. Если в станции применяется вибрационный насос, клапан идеальнее всего расположить перед ресивером. Можно выбирать для этого хоть какое место в нагнетающей трубе, но лучше расположить его в доступном для обслуживания месте.

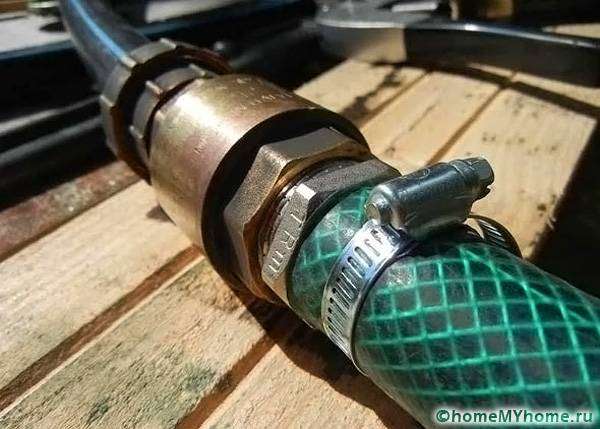

Деталь, закрепленная на трубопроводе станции

Устанавливается предмет в большинстве случаев перед станцией. При установке на работающей системе требуется расположить его меж насосом и станцией. То же самое делается, если в системе имеется ресивер. Трубопровод делят на две части, на одну из которых ставят клапан. Потом с помощью сгона трубы опять соединяют.

Ознакомиться с процессом установки на различные виды оборудования можно ниже:

Этапы установки

При подборе безвозвратного клапана необходимо учесть характеристики номинального давления, пропускную способность и проходной поперечник. Все эти данные указаны в технических документах. Установку можно провести своими руками, руководствуясь приложенным управлением.

Зависимо от месторасположения запорная арматура делится на донную и трубопроводную. 1-ый тип клапанов предутверждает возвращение аква потока, поднятого из скважины либо абиссинского колодца, когда станция отключена. 2-ые защищают от понижения напора в водоподающей сети.

Подключение клапанного элемента ведется к автономной системе сразу после насоса либо перед ним. 1-ый вариант выбирают, если насосный аппарат способен запускаться при закрытом кране. Напорный элемент быть может оборудован встроенным переходным фитингом для поглощающей трубы. Если он отсутствует, необходимо приобрести эту деталь и поставить на насос.

Самостоятельный установка безвозвратного клапана создают в последующем порядке:

1. Подбирают модель и инспектируют способность к работе. Для этого создают продувку ртом с 2-ух сторон. С одной затвор раскрывается, с другой держит воздух.
2. Выявляют верное направление монтажа по стрелке на корпусе.
3. Наворачивают клапанный элемент на резьбу, заблаговременно намотав уплотнитель.
4. Подтягивают запорное оборудование средством газового ключа. Основное не перестараться – корпус способен разорваться.

Если предусмотрена возможность слива из системы либо насос может работать в реверсном режиме, устанавливать клапанную деталь после гидравлического аккума нельзя – он перекроет отток жидкости.

Донный клапан ставят вкупе с сетчатым фильтром, очистительным воду от песка и предохраняющим внутренности устройства от износа. Меньше всего загрязняются устройства, оборудованные пружинным элементом и подъемным запором. Чтоб правильно установить оборотный донный клапан с сетчатым фильтром на насосную станцию, лучше сразу приобрести вариант с сетью. Есть изделия со съемным фильтрующим элементом для обычной подмены.

Проще всего создавать установка клапана при помощи межфланцевого соединения. Но в личных домах в главном используют устройства с резьбовым муфтовым соединением из-за их дешевизны.

Нужно проверить работу безвозвратного клапана для насосной станции и после монтажа. Для этого пригодится повернуть рычаг в подходящую сторону. Результатом будет подача воды.

Цены на оборотный клапан для воды для насоса: обзор изготовителей

Выводы

• Оборотный клапан нужен для размеренной работы водопровода.
• С помощью этого легкого устройства для вас не придется ожидать, пока насос накачает воду в трубу.
• Трубы не будут заполняться воздухом.
• Оборотный клапан для воды поможет поберечь электроэнергию, потому что предупредить утраты теплой воды, если установить его, к примеру, на трубу водонагревателя.
• С помощью этого устройства можно некое время воспользоваться водой, если даже насос отключится.

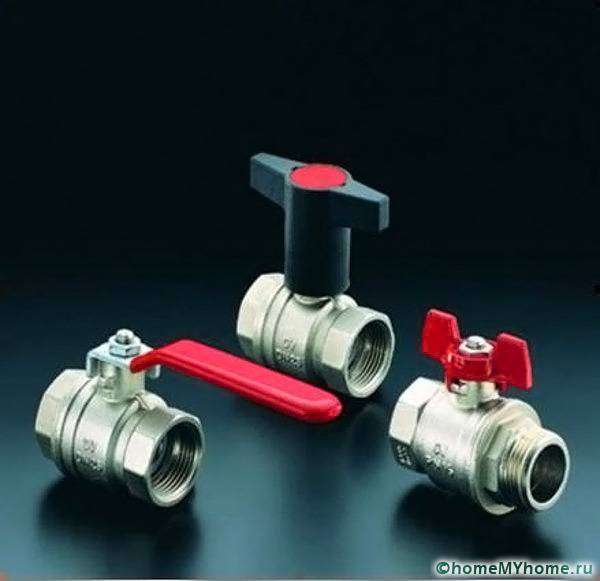

Краны и задвижки для насосов и станций
