Как своими руками сделать водяное отопление в доме (обзор схем разводки)

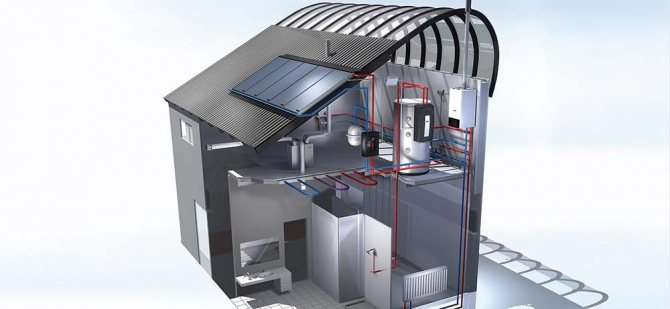

Методы разводки отопления

В интерьере нынешнего личного дома очень нередко можно узреть камин либо печь, но в большинстве случаев они являются элементами общего стиля помещения. В данном случае за тепло в доме отвечает одноконтурный либо двухконтурный котел. При этом 1-ый вариант употребляется только для подогрева комнат, котел второго типа параллельно служит для подачи тепла и обогрева воды.

Облагораживание отопительной системы в личном доме может производиться с внедрением однотрубной и двухтрубной схемы разводки от котла отопления. До того как выбрать один из вариантов следует подробнее изучить особенности и свойства каждого типа, также найти их положительные стороны и недочеты.

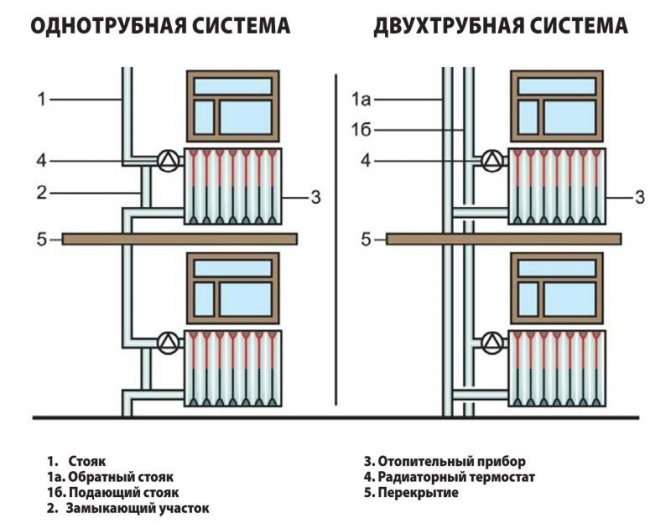

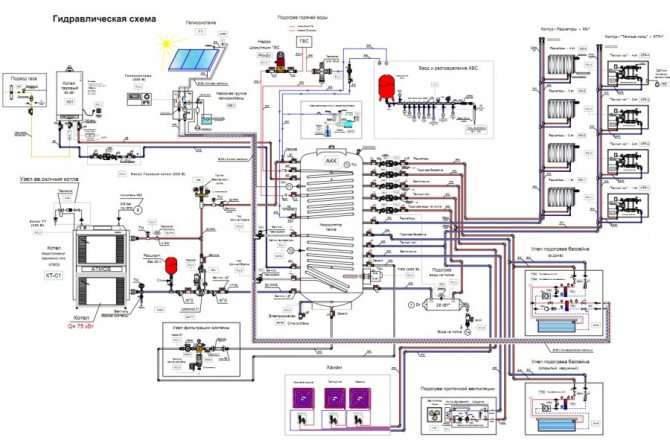

Какую систему отопления выбрать?

Однотрубную схему даже не стоит рассматривать при проживании в нынешнем крупном городе, где фактически не осталось построек с неувязками энергоэлементов. Экономия средств также не должна быть предпосылкой выбора устаревших технологий проектирования систем отопления. Таковой вариант подойдет только в дальних от города конструкциях, к примеру, на даче (не нынешней).

Наилучшая разводка в доме — это двухтрубная лучевая. Высочайшая цена установки таковой системы более чем оправдана. Надежность и поддержание рационального уровня тепла в помещении главнее всего.

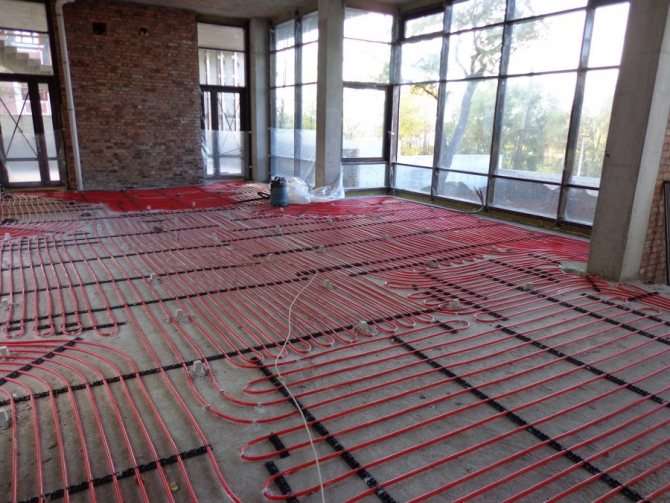

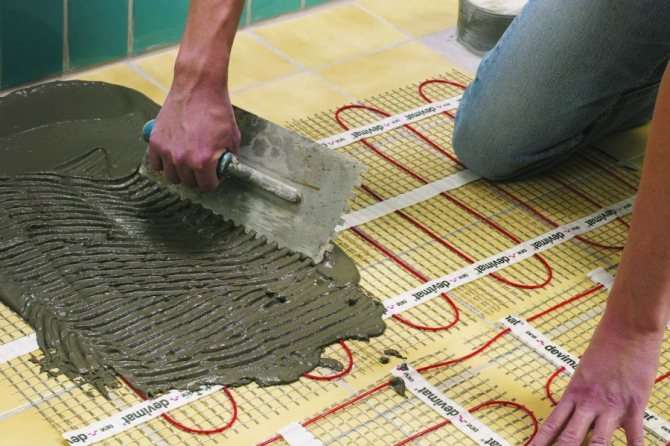

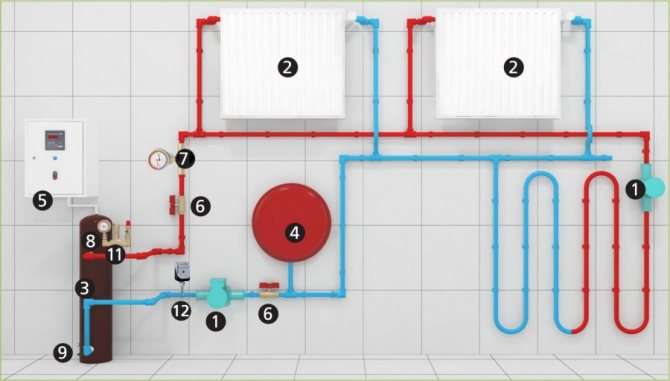

Стоит также отметить, что перед установкой обогрева пола, нужно провести расчет и сбалансировать уровень притока тепла и его утрат из-за специфичности строения. Таким образом, можно узнать, хватит ли стандартного подогрева либо нужно дополнительно установить радиаторы.

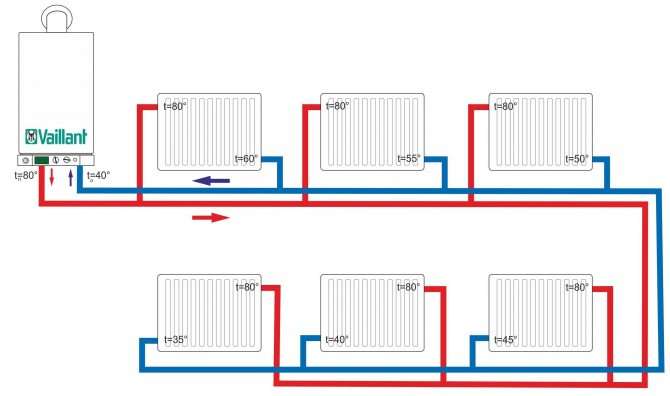

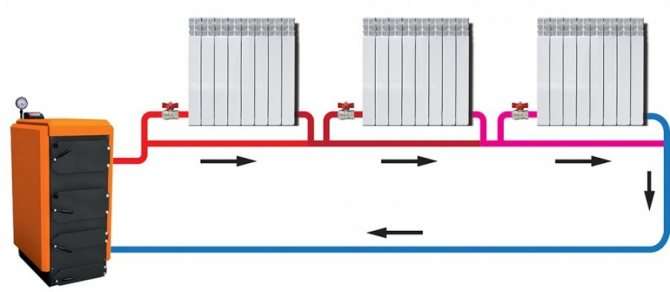

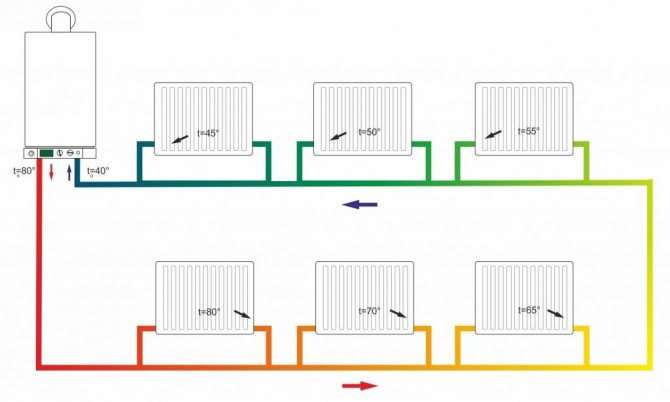

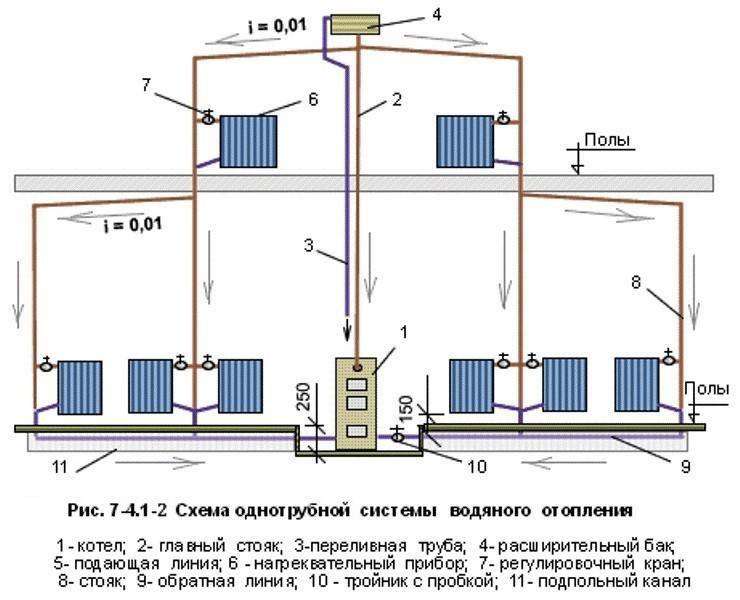

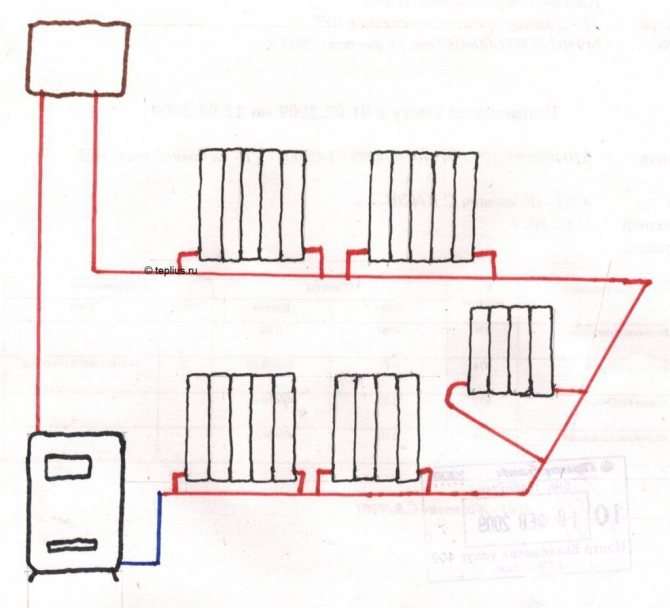

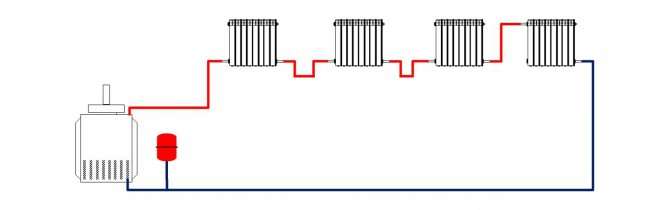

Однотрубная схема

Отопительная система с однотрубной разводкой смотрится последующим образом: в процессе работы устанавливают одну трубу, которая делает замкнутый контур. К этому контуру подключают приборы отопления из каждого отдельного помещения.

Система обустраивается 2-мя способами: горизонтальным и вертикальным.

Большей известностью пользуется однотрубная система с нижней разводкой, обустроенная по горизонтальному способу, ее конструкция достаточно обычная. Трубы в данном случае укладываются с маленьким склоном для естественного движения теплоносителя.

Перед тем как сделать разводку от котла отопления в высотном доме следует ознакомиться с некими аспектами монтажных работ. А именно идет речь о последующем: на отводе, идущему к первому устройству отопления на нижнем этаже, устанавливают запорное устройство, при помощи которого можно перекрывать подачу и создавать необходимое давление для естественного передвижения теплоносителя по трубам и батареям верхних этажей.

При вертикальной разводке стояки должны размещаться строго вертикально, а трубы в данном случае следует брать малость большего поперечника.

Преимуществом системы однотрубного типа с нижней разводкой батарей в личном доме является возможность естественного движения теплоносителя по трубам и радиаторам. Другими словами, система может работать без циркуляционного насоса.

Посреди других преимущественных моментов можно выделить последующее:

• Возможность экономии. Для обустройства системы труб и других материалов требуется изрядно меньше.
• Схема разводки доступна и понятна даже неопытному новенькому.
• Обыкновенные расчеты гидравлической нагрузки на элементы системы.

Но система однотрубного типа имеет один значимый недочет: приборы отопления, расположенные далее от котла, греются меньше. Это происходит из-за значимого понижения температуры теплоносителя при перемещении по системе. Как следует, далекие от котла комнаты практически всегда будут прохладными. Потому принципиально знать, как правильно сделать разводку отопления.

Но эта неувязка имеет решение, при этом не одно, а несколько:

• Если прирастить число секций в далеких устройствах отопления.
• Если использовать особые термостатические клапаны, дозволяющие регулировать давление теплоносителя в каждом радиаторе.
• Если врезать в систему особый насос, который содействует более резвому передвижению теплоносителя по системе и умеренно распределяет тепло по всем устройствам отопления.

Система отопления с однотрубной разводкой полностью подходит для подогрева личного дома площадью до 100 квадратных метров без использования доп методов отопления.

Уменьшаем сопротивление труб и контура

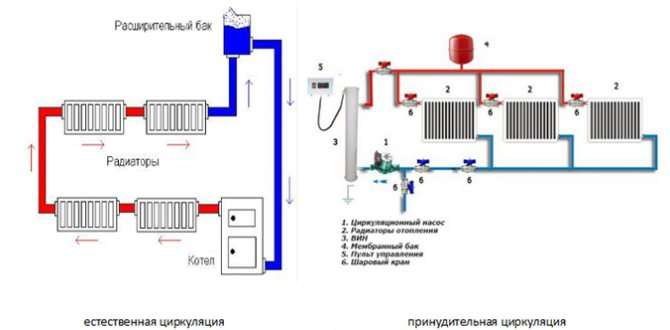

При хоть какой схеме разводки либо методе циркуляции теплоносителя следует понизить сопротивление трубопровода и обеспечить среднее движение жидкости по трубам, избегая как ламинарное движение, так и на сто процентов турбулентное. Для систем с естественной циркуляцией:

• Любые развороты и колена по маршруту производятся с учетом мало допустимого радиуса разворота, для применяемого типа труб.
• Переходы меж трубами с разным поперечником, врезка стояков в коллектор раздатки производится без заужения наименьшего поперечника и по способности с постепенным расширением/сужением канала.
• Перед запорной, регулирующей арматурой, радиаторами либо другим оборудованием следует сформировывать ровненький участок трубы более 5-6 поперечников трубы, чтоб исключить лишнюю турбулентность и завихрения в потоке жидкости.

Для системы с принудительной циркуляцией прошлые советы не являются неотклонимыми, принципиально, чтоб сопротивление контура было меньше, чем создаваемый насосом напор. Но при выполнении всех требований снизится нагрузка на насос и соответственно повысится его рабочий ресурс. За счет принудительной прокачки теплоносителя можно использовать металлопластиковые трубы с малым сечением, нижнюю двухтрубную либо однотрубную схему подключения, в том числе с запаковкой труб в стяжку либо стенки.

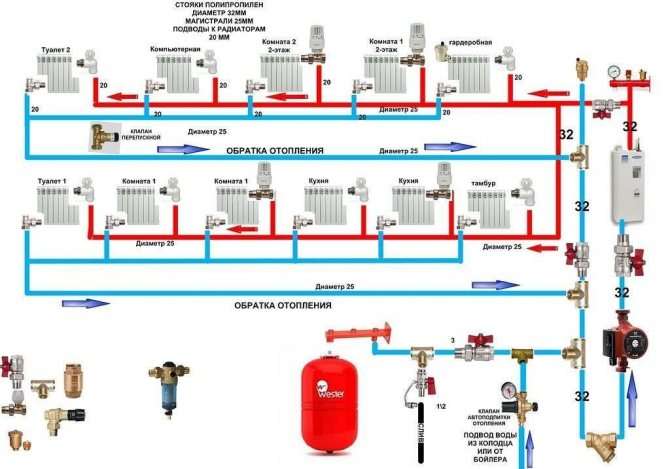

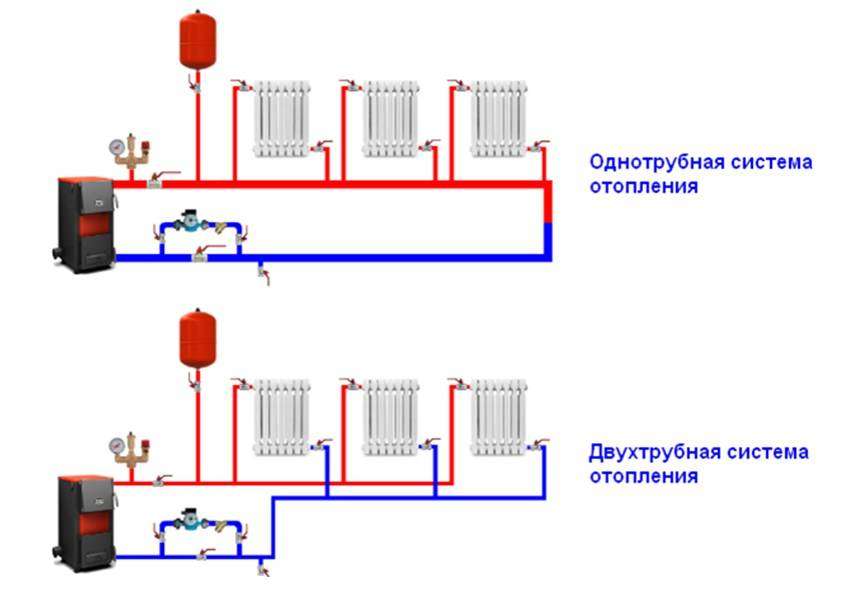

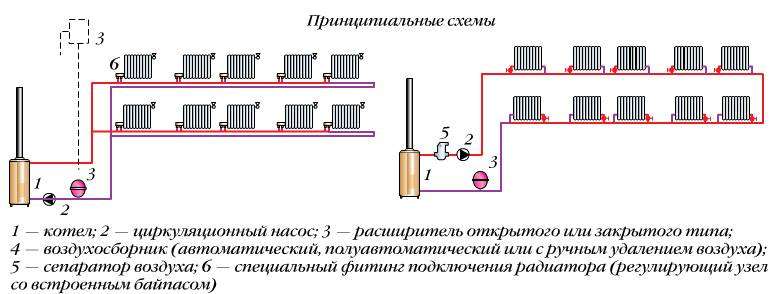

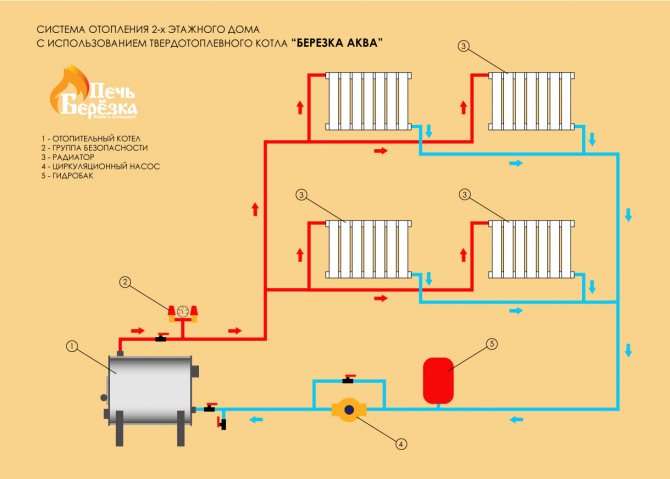

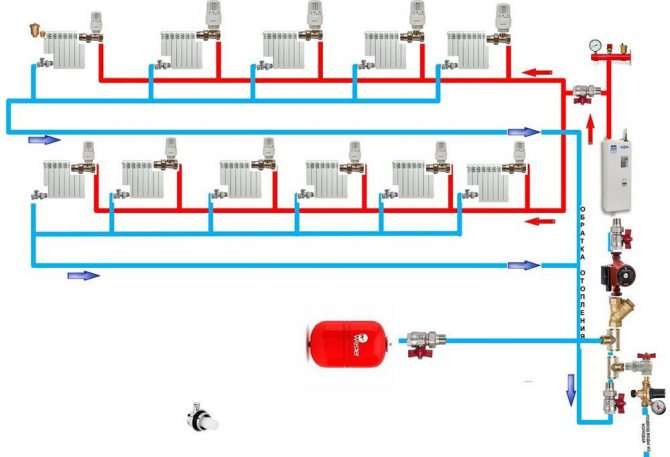

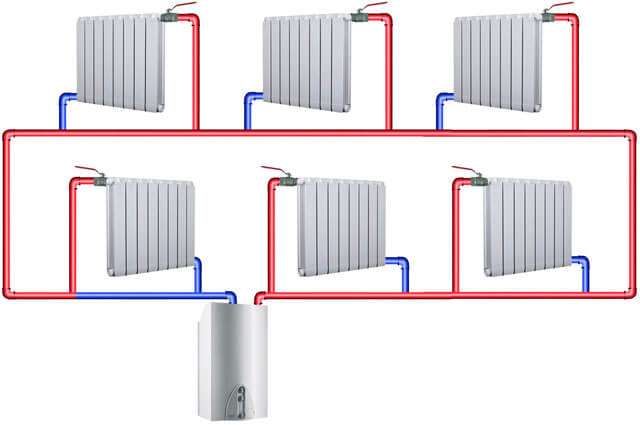

Разводка отопления двухтрубного типа

В отличие от предшествующего типа отопительная система с двухтрубной разводкой подразумевает подключение устройств отопления к подающей и оборотной трубе. Как следует, расход материалов существенно возрастает, что можно именовать суровым недочетом. Но есть и положительные стороны у двухтрубной разводки: подача тепла регулируется на каждом радиаторе, подбирая лучшую температуру в отдельном помещении.

Двухтрубная система отопления может обустраиваться несколькими методами.

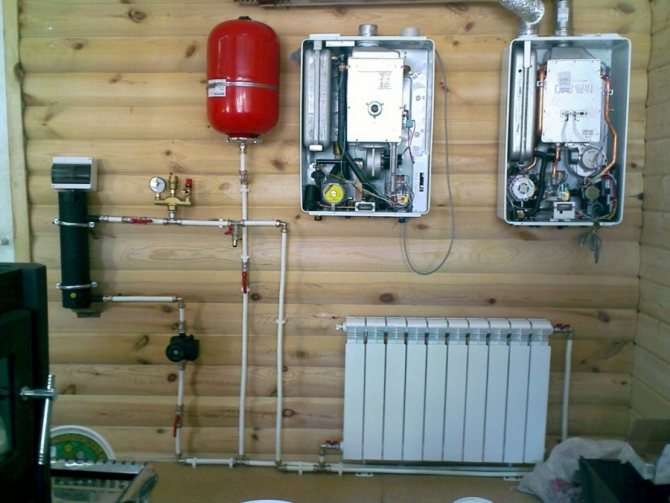

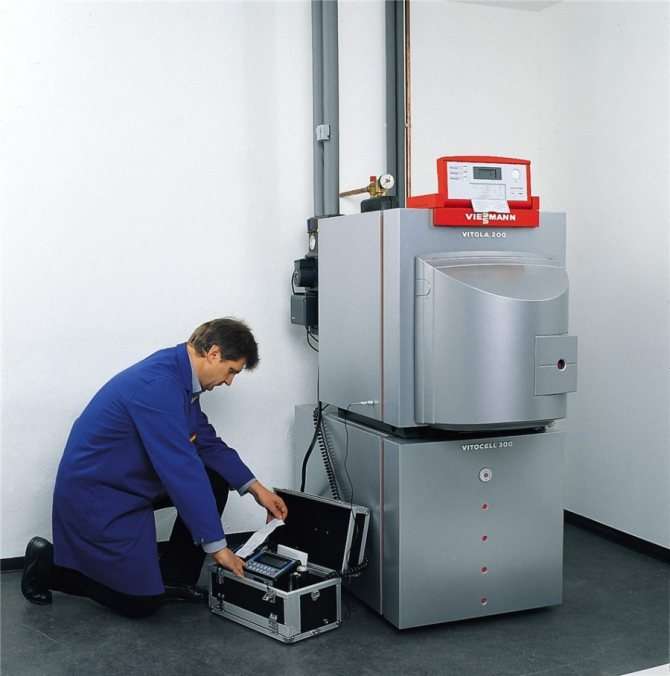

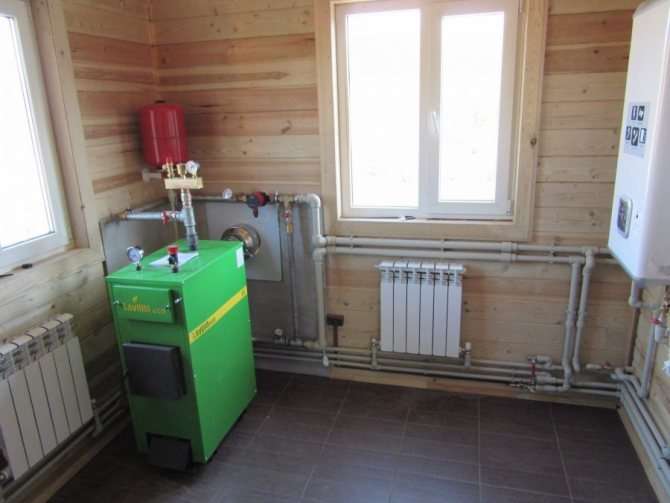

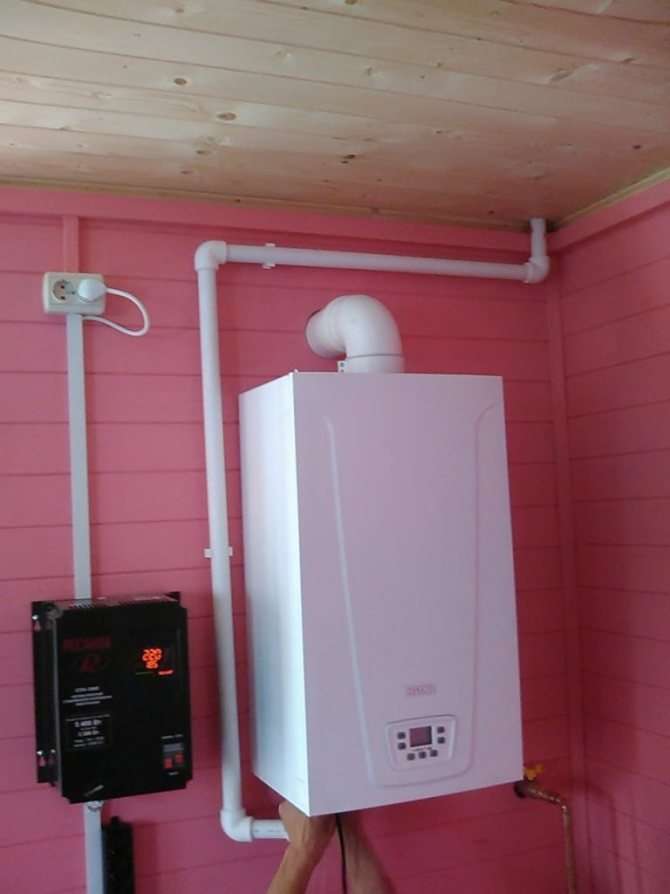

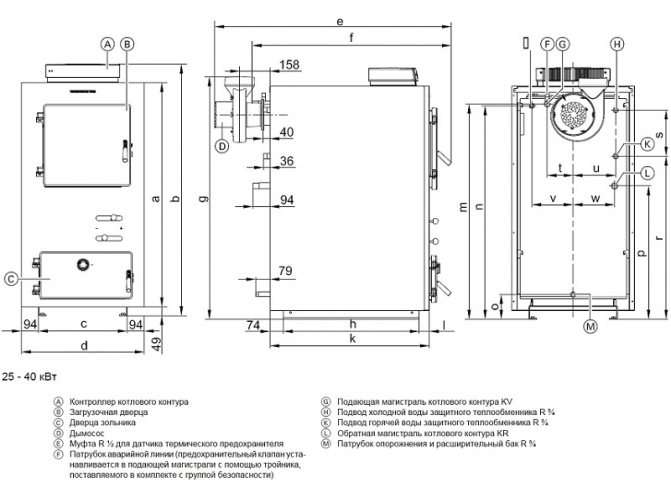

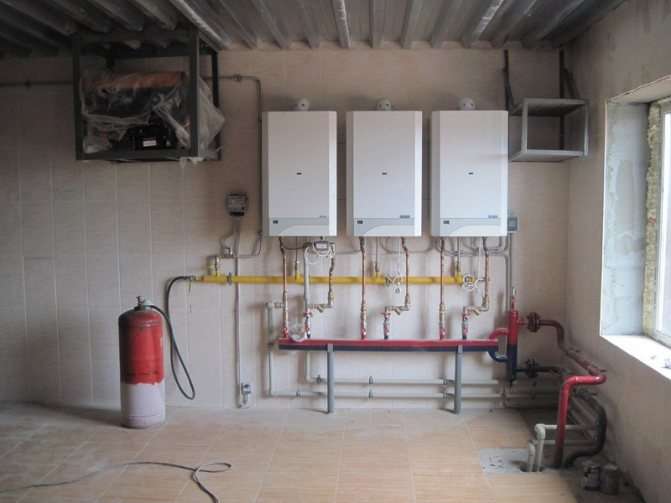

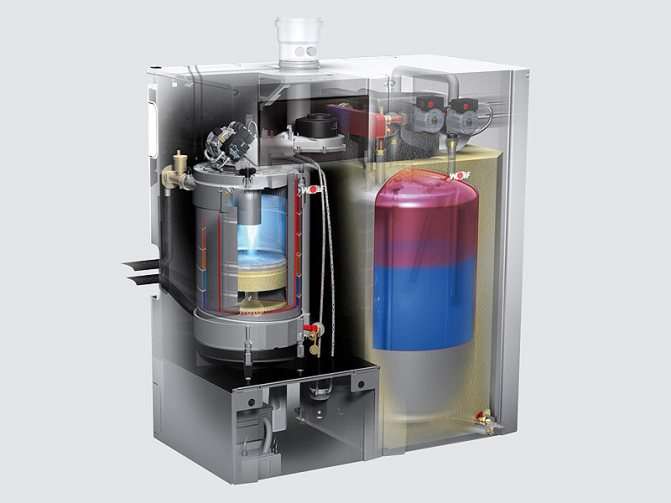

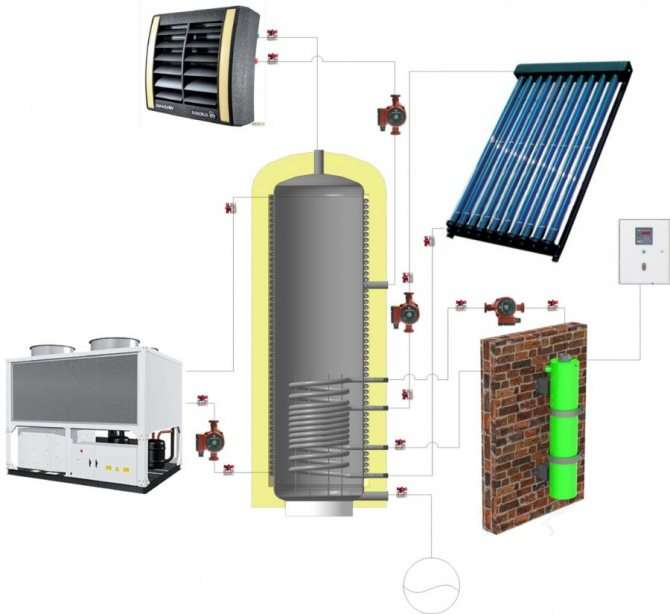

Котел – база всего

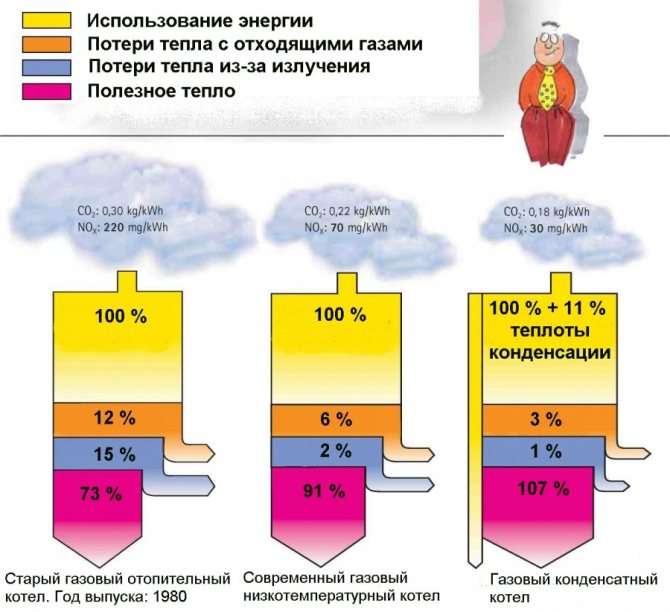

Главной составляющей большинства всех отопительных систем является конкретно он. Во избежание многих ошибок к его выбору отнеситесь серьезно. Это тот случай, когда жадный платит два раза. Желая сберечь и приобретя котел недостаточной мощи, вы обречете себя и домочадцев на знобкую жизнь. Придется расходовать доп источники тепла, что приведет к лишним растратам.

Котлы различают по виду горючего, которое сгорая, нагревает теплоноситель, также по мощи. Принципиальна продуктивность и безопасность работы котла. Простота его эксплуатации. Бесшумность работы.

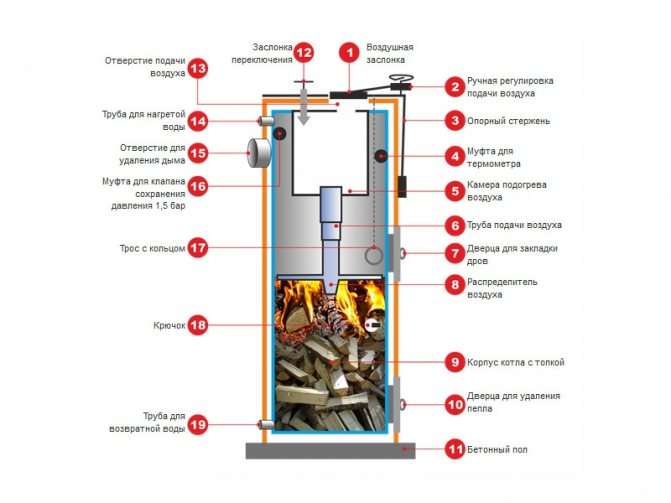

Конструкция всех котлов, в общем-то, та же самая. Состоит из камеры сжигания и теплообменника. В первую закладывается топливное сырье, 2-ая служит для нагрева антифриза либо воды.

Придется сразу найти, нужен ли для вас котел только для подогрева. Либо с доп функцией выработки жаркой воды. Эту задачку решает двухконтурный котел.

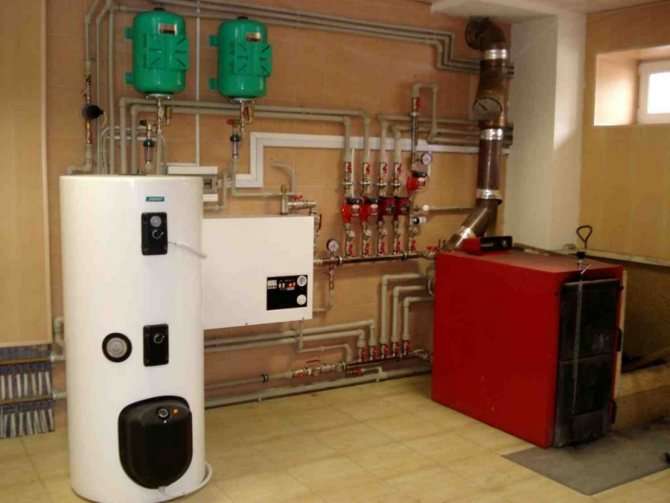

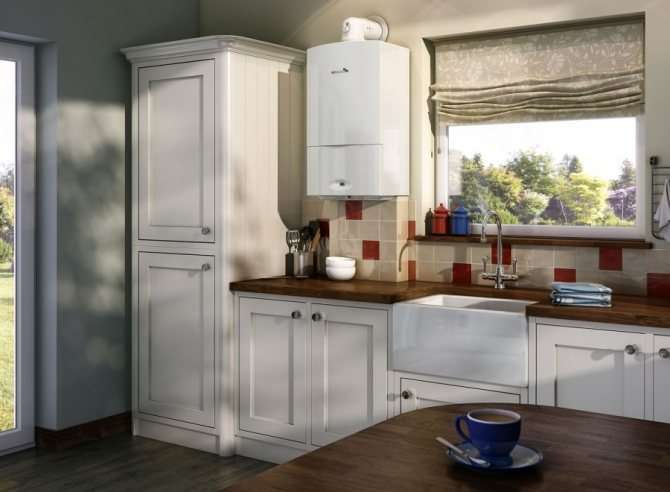

Место установки котла должно быть просторным, светлым и сухим. Обычно для этих целей используют подвал либо строят отдельное помещение – котельную.

Не должно быть затруднений с подводкой к котлу нужных коммуникаций. Если употребляется котел, работающий на угле, дровах предусмотрите место для складирования сырья. Нужен дымопровод.

Придется решить вопрос с утилизацией золы. Если используются котлы жидкотопливного типа, для хранения солярки найдите огромную емкость и неопасно ее расположите, вдалеке от источников открытого огня. На рынке теплооборудования можно отыскать нынешние модели, работающие на мазуте, легких сортах нефти и даже на отработанном машинном масле.

Для смены горючего достаточно подобрать подходящую горелку. Самыми ординарными в эксплуатации, не загрязняющими атмосферу вредными выбросами, бесшумными и неопасными являются электронные котлы. Недочет – растущие с каждым годом тарифы на электричество. В этом смысле газовый котел еще экономичней.

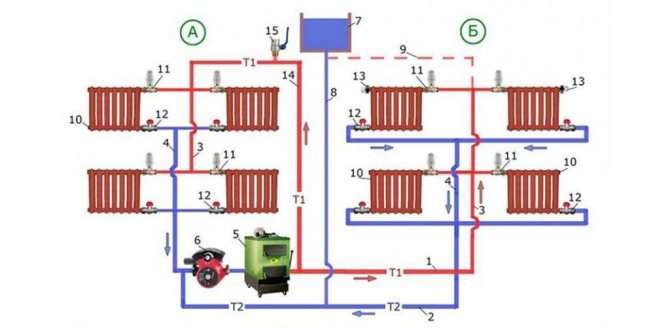

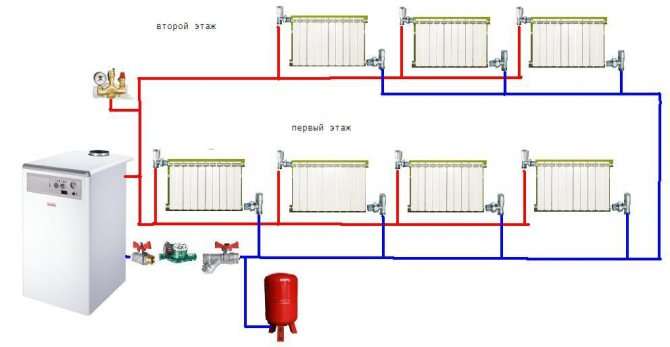

Вертикальная схема с нижней разводкой

Двухтрубная разводка отопления в личном доме своими руками устанавливается по последующей схеме:

• На уровне пола нижнего этажа либо подвального помещения монтируют трубы. При всем этом начинаться трубопровод должен у котла отопления.
• Дальше устанавливают вертикальные трубы, по которым будет подаваться теплая вода к устройствам отопления.
• От каждого радиатора делают отводную трубу для выхода теплоносителя.

При устройстве системы отопления в личном доме двухтрубного типа с нижней разводкой следует учесть необходимость постоянного выхода воздуха из системы. Для этой цели требуется установка доп узлов, включая воздушную трубу, расширительный бак и краны Маевского на каждом приборе отопления, расположенном на верхних этажах дома.

Необходимы трубы

Этот комплектующий элемент – неотъемлемая часть отопительной системы, требующий больших вложений. Трубы различают по поперечнику и материалу производства.

До недавнешнего времени выбор был невелик. Все коммунальные сети укладывались металлическими трубами (из стали либо покрытого цинком железа). Их же использовали в личном домостроении. Меж собой трубы из стали соединяются сваркой. С течением времени эти швы начинают пропускать воду. В в особенности прохладные зимы железная система перемерзает и выходит из строя.

Покрытые цинком трубы еще надежнее, имеют резьбовое соединение. Большой долговечностью и высочайшей ценой отличаются трубы из меди. Они не подвержены коррозии, отлично держат высочайшее давление, соединяются спайкой. Но, невзирая на свои достоинства, из-за цены употребляются изредка.

Нынешний выбор потребителей, привлекающий собственной экономичностью и простотой монтажа, остается за трубами из разных пластиков (металлопластик, полипропилен, целофан). Они не дороги в стоимости и не требуют особых познаний при монтаже. Посреди других симпатичных параметров: маленький поперечник и вес, не подверженность коррозии, засорам.

Метод сварки – горячее прессование, которое просто освоить. Недочет металлопластика — маленький срок эксплуатации.

Через несколько лет трубы из этого материала дают протеки. Металлополимерная труба последнего поколения имеет гибкую структуру, что является достоинством при монтаже в недоступных местах.

Нужный метраж труб находится в зависимости от площади подогрева, термоизоляции строения, схемы подключения (одно либо двухтрубная система). Трубы прокладывают вдоль либо снутри стенок, пола, на таковой высоте, чтобы не разрушить при крепеже плинтусов.

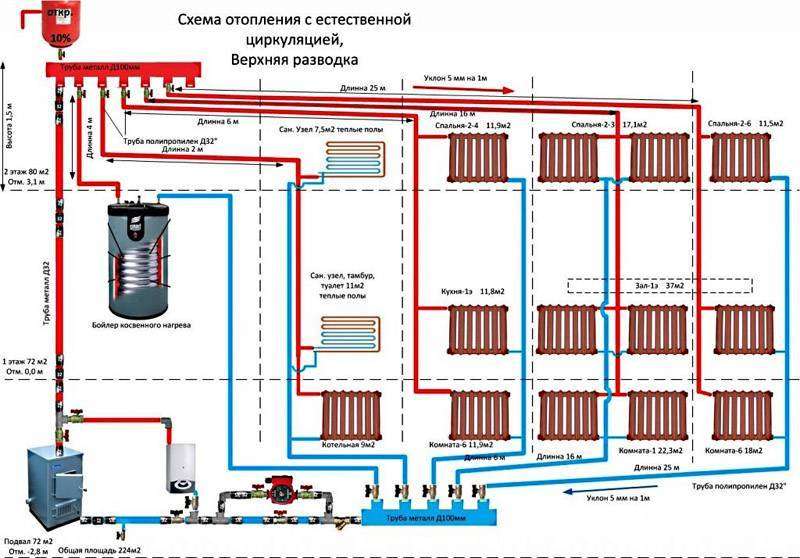

Вертикальная схема с верхней разводкой

Таковой вид отопления подразумевает подачу теплоносителя от котла до верхней точки системы по подающей трубе и его рассредотачивание по стоякам, которые подают теплоноситель к устройствам отопления. Ворачивается остывшая вода по оборотным трубам системы. Для предотвращения скопления воздуха в системе предусмотрен расширительный бак.

Благодаря подаче большего давления по стоякам система отопления с верхней разводкой считается более действенной.

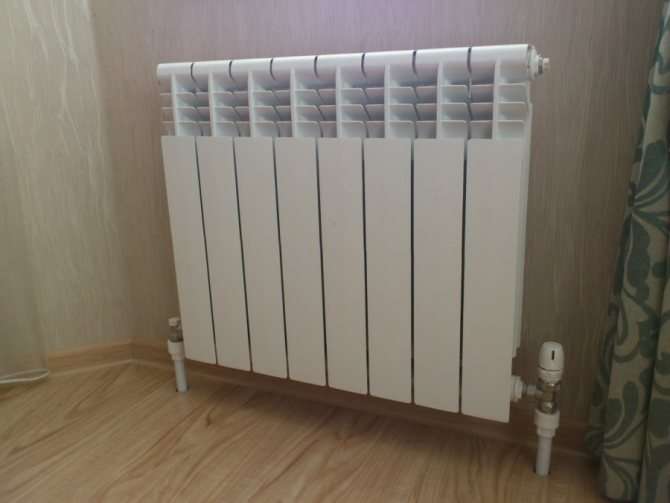

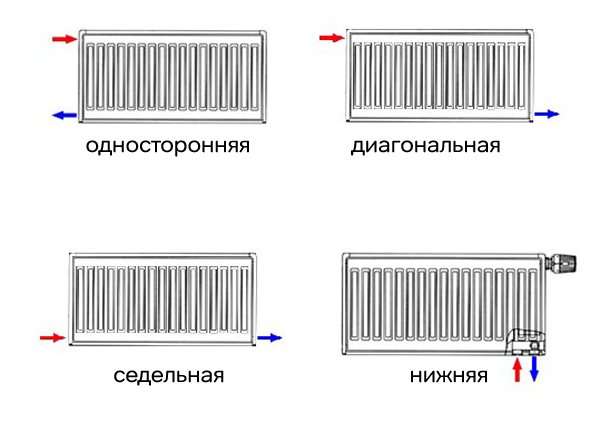

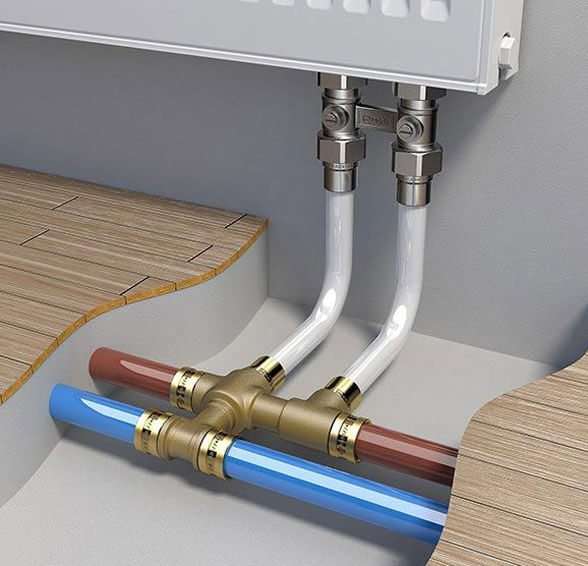

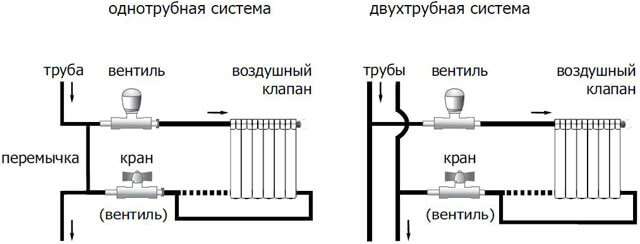

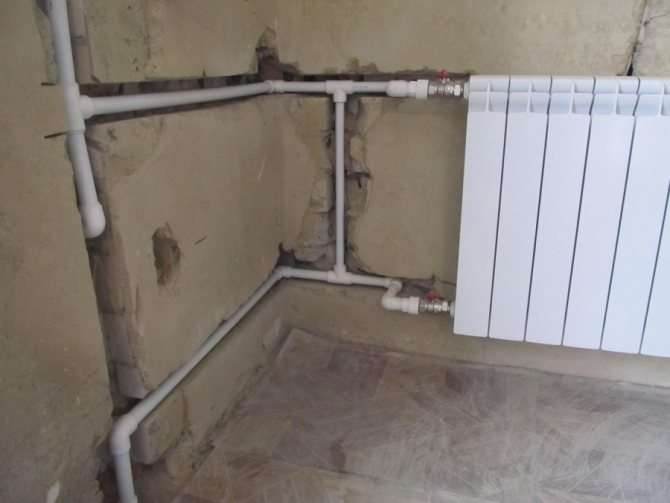

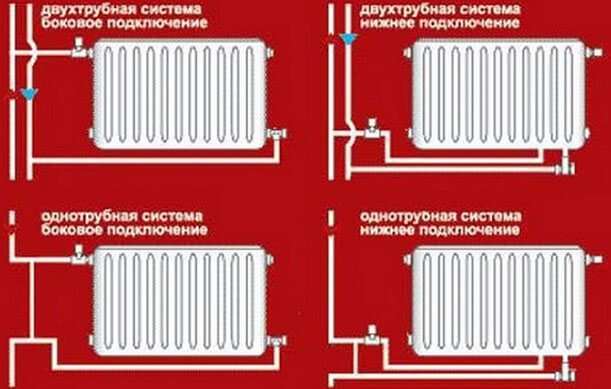

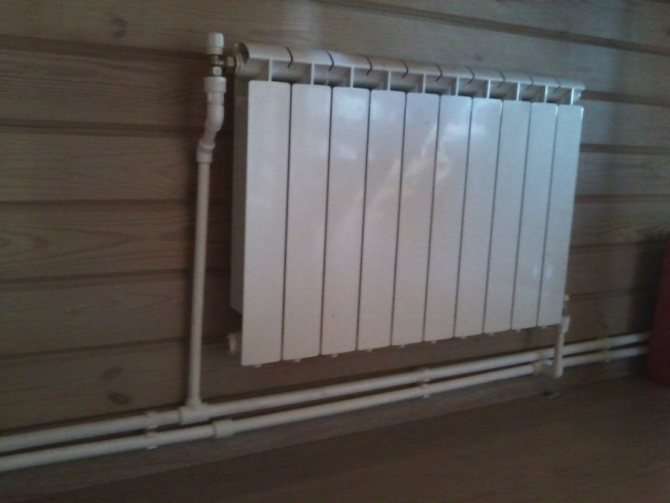

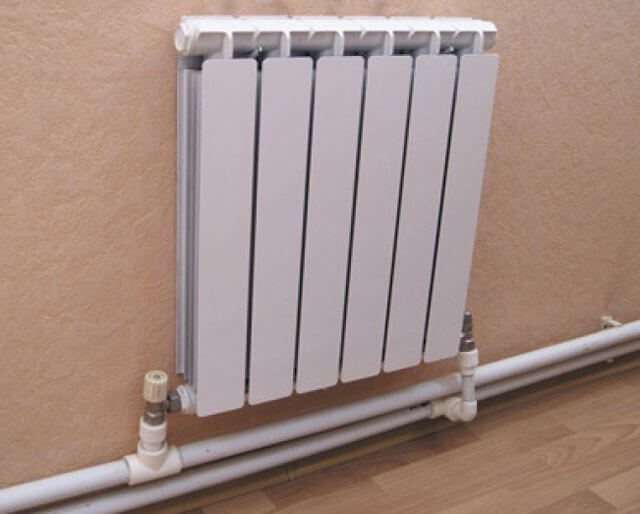

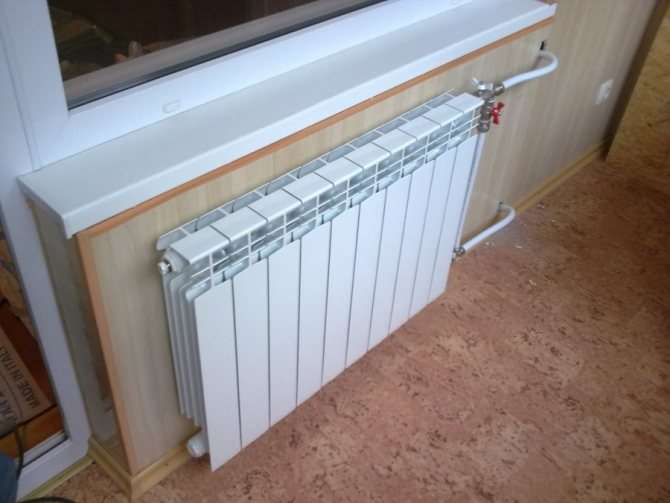

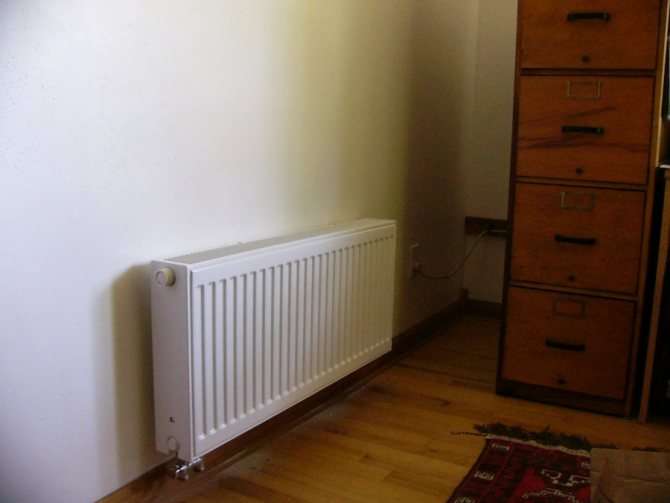

Подключение радиаторов

Выбор метода их подключения находится в зависимости от их полного количества, метода прокладки, протяженности трубопроводов и пр. Самыми всераспространенными способами являются:

• диагональный

(перекрестный) метод: ровная труба подключается в боковой части батареи вверху, а обратка – на ее обратной стороне понизу; этот метод позволяет носителю тепла распределятся по всем секциям очень умеренно с наименьшими теплоотдачами; используется при значимом количестве секций;

• однобокий:

также применяется при большенном количестве секций, труба с жаркой водой (ровная труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;

• седельный:

если трубы уходят под пол, удобней всего укреплять трубы к нижним патрубкам батареи; из-за малого количества видимых трубопроводов снаружи смотрится презентабельно, но радиаторы греются неравномерно;

• нижний:

способ идентичен с предшествующим, единственное отличие – ровная труба и обратка размещаются фактически в одной точке.

Методы подключения радиаторов Для защиты от проникания холода и сотворения термический завесы батареи размещаются под окнами. При всем этом расстояние до пола должно составлять 10 см, от стенки – 3-5 см.

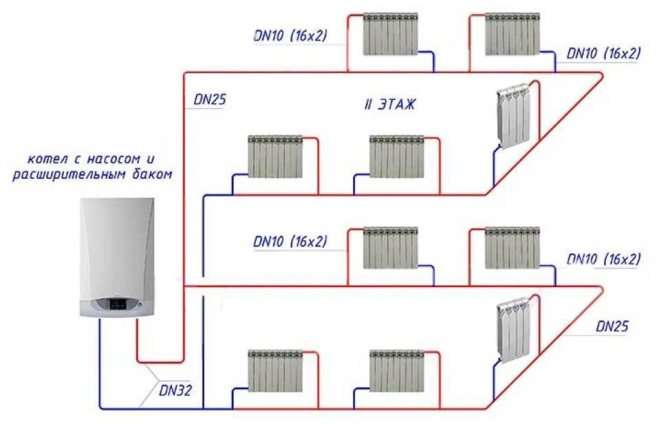

Горизонтальная разводка

Подогрев дома средством системы отопления с горизонтальной разводкой батарей от котла пользуется большой известностью.

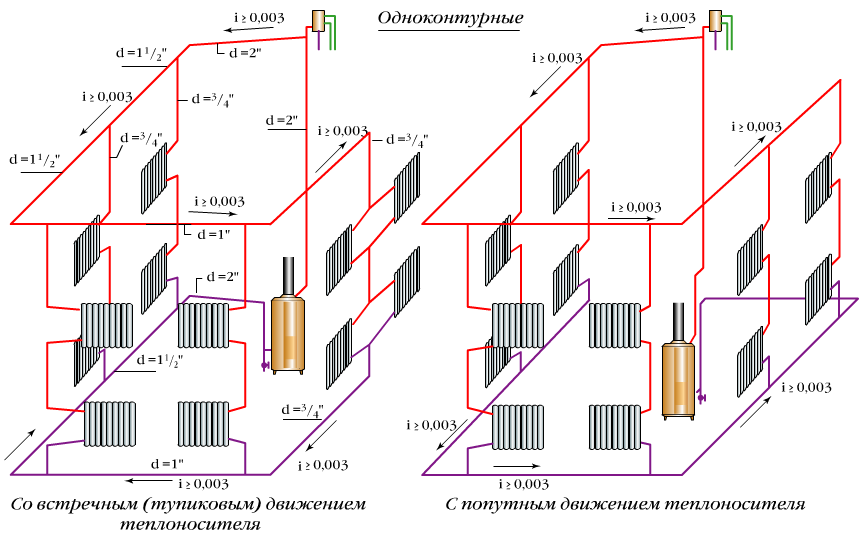

Монтажные работы при решении вопроса, как развести отопления в доме, подразумевают внедрение последующих схем:

• Тупиковый вариант не просит огромного количества труб, потому позволяет сберечь на этой статье трат. Но контур таковой системы имеет очень огромную длину, что делает затруднительной регулировку рабочего процесса системы.
• При попутном продвижении теплоноситель циркулирует по контурам равной длины, потому регулировка системы производится просто и просто. Главным недочетом таковой схемы разводки отопления является внедрение огромного количества труб, что существенно наращивает расходы на установка отопления. Не считая того бессчетные трубы делают общий интерьер непрезентабельным.

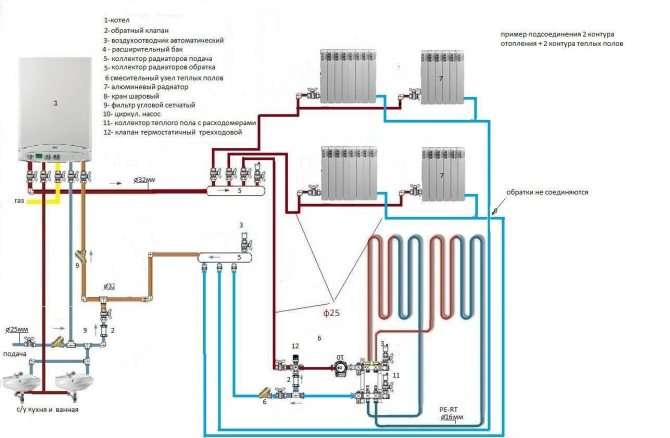

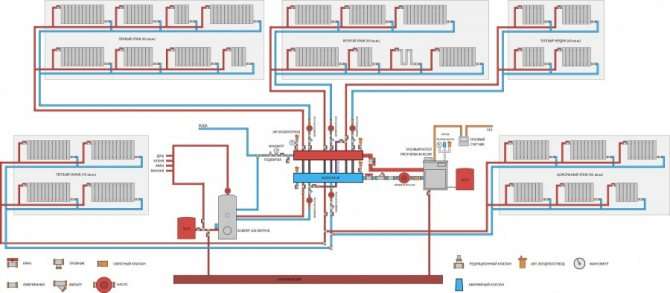

• Система отопления с лучевой либо коллекторной разводкой подразумевает подключение каждого устройства отопления к центральному коллектору. Этот вариант характеризуется огромным расходом материалов, но в данном случае трубопровод можно упрятать в стенке, потому общий интерьер комнаты не мучается. Лучевая разводка пользуется большой известностью у застройщиков.

При выборе схемы разводки отопления в личном доме во внимание принимаются различные причины, включая площадь отапливаемого помещения и материалы, применяемые при выполнении монтажных работ.

Советы и советы

• Перед тем, как получать материалы и создавать укладку магистралей рекомендуется заказать проект будущей отопительной системы. Это существенно уменьшит возможность ошибок. Если проект по любым причинам не производится, то нужно произвести инженерные расчеты – теплотехнический и гидравлический
• Если осуществляется сокрытая разводка труб отопления в доме по тройниковой схеме, нужно использовать трубопроводы из сшитого целофана (это более желательный вариант) либо металлопласта с пресс-фитингами. Эта схема подразумевает огромное количество соединений, потому предъявляются завышенные требования к их надежности
• Если производится сокрытая прокладка труб отопления в личном доме, то перед тем, как скрыть магистрали в полу, нужно выполнить гидравлические тесты. В случае обнаружения проблем убрать их и протестировать повторно. И только после чего заливать либо закрывать трубопроводные магистрали
• При открытом монтаже следует отдавать предпочтение магистралям из меди либо полипропилена как более эстетичным
• В системах с гравитационной циркуляцией теплоносителя котел целенаправлено устанавливать ниже уровня отопительных радиаторов. Лучший вариант — внедрение для этих целей подвальных либо цокольных помещений. Чем больше будет разница по высоте, тем выше будет давление в системе, и тем эффективней она будет работать
• Если по любым причинам проблемно выполнить сокрытую укладку трубопроводов, но при всем этом есть желание не попортить интерьер помещений, то магистрали можно упрятать в пластмассовых кабель-каналах. Другой вариант — использовать для этих целей гипсокартонную перегородку, за которой создавать установка магистралей
• Если разводка отопления в личном доме делается по тупиковой горизонтальной схеме, рекомендуется создавать балансировку. Она заключается в установке дросселей на наиблежайшие к источнику тепла радиаторы. Это делается для ограничения циркуляции теплоносителя через эти радиаторы. В неприятном случае основной поток будет проходить через них, а в далеких радиаторах теплоноситель будет равномерно остывать
• При прокладке отопительных магистралей следует избегать резких поочередных переходов по высоте (подъемов и спусков). В образовавшихся «горках» будет скапливаться воздух, противодействующий циркуляции теплоносителя. Если такая линия движения нужна, и сделать иначе нельзя, вверху инсталлируются клапаны, через которые воздух будет вовремя выпускаться
• При использовании трубопроводов из сшитого целофана и металлопласта безотступно рекомендуется использовать инструмент и фитинги, которые изготавливают изготовители либо рекомендуемые ими. В неприятном случае качество соединений возможно окажется низким, что может привести к нарушению плотности

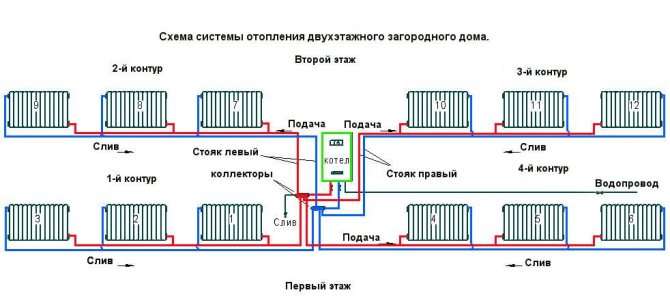

• Если применяется коллекторная разводка труб отопления в личном доме, и планируется установка, как радиаторов, так и водяных «теплых полов», нужно, на «теплые полы» подавать теплоноситель, температура которого значительно ниже. Температура жидкости в радиаторах по мере надобности может достигать 80-90 градусов С, в то время, как в трубах «теплых полов» она не должна превосходить 50-55 градусов С. Превышение этой температуры может привести к повреждению напольного покрытия
• При однотрубной отопительной системе не рекомендуется установка более 5-6 радиаторов. В неприятном случае далекие от котла батареи будут очень плохо прогреваться и, соответственно, в помещениях будет низкая температура
• Если трубы соединяются вместе при помощи пайки, не следует передерживать паяльничек в месте их соединения. Это может привести к уменьшению в этом месте внутреннего поперечника магистрали, созданию «узкого места» в системе
• Лучше, чтоб длина отопительного контура при естественной циркуляции теплоносителя не превосходила 30 метров, по другому равномерного прогрева может не происходить. В данном случае следует приобрести и установить циркуляционный насос, перейти к схеме с принудительным передвижением теплоносителя. Это является действенным решением проблемы

Есть и другие аспекты, которые нужно учитывать при организации системы теплоснабжения коттеджа. Не спешите, и до работ тщательно изучите технические особенности. Это поможет Для вас организовать настоящий контроль над работой избранных Вами Подрядчиков.

Читайте другие статьи по данной теме

Как обеспечить отопление собственного дома без газа	Отопление личного дома с принудительной циркуляцией
Система отопления дачи	Главные правила расположения радиаторов при отоплении личного дома
Отопление дома сжиженным газом	Отопление личного дома из металлопластиковых труб
Отопление личного дома электричеством	Отопление личного дома термическим насосом — плюсы и минусы
Разводка отопления двуэтажного дома	Варианты отопления каркасного дома
Как сделать отопление личного дома	Расход газа для отопления личного дома – расчет употребления
Как производится опрессовка отопительной системы	Инфракрасное отопление домов
Отопление личного дома конвекторами	Водяное отопление в личном доме
Автономное отопление личного дома	Отопление дома – самый экономный метод
Комбинированная система отопления личного дома	Проект отопления личного дома
Схема отопления двуэтажного дома	Система отопления личного дома теплым плинтусом
Термическая трасса — назначение, систематизация, случаи использования	Отопление личного дома теплым полом
Отопление личного дома из полипропилена своими руками	Наилучшее отопление для личного дома
Система отопления личного дома с естественной циркуляцией	О схемах отопления личного дома с газовым котлом
Установка системы отопления: правила и описание	Как сберечь на отоплении пригородного дома
Отопление и водоснабжение пригородного дома: описание технологии монтажа	Особенности отопления пригородного дома электричеством
Установка системы отопления в личном доме	Коллекторная система отопления личного дома

Услуги по данной теме

Проектирование отопления	Твердотопливное отопление под ключ
Газовое отопление под ключ	Отопление под ключ
Отопление в древесном доме под ключ	Водяной теплый пол под ключ
Установка водяного теплого пола	Отопление двуэтажного дома
Установка отопления в особняке	Отопление пригородного дома: варианты и цены
Установка отопления	Установка отопления в личном доме
Установка инженерных систем водопровода и отопления	Дизельное отопление пригородного дома
Автономное отопление под ключ	Воздушное отопление пригородного дома
Цены на установка отопления в личном доме	Проектирование и установка систем отопления
Водяное отопление в личном доме	Электронное отопление пригородного дома: варианты и цены
Отопление в таунхаусе	Проектирование газового отопления
Цена проектирования отопления	Калькулятор отопления личного дома
Установка водяного теплого пола в личном доме	Стоимость на установка водяного теплого пола
Установка водяного теплого пола на древесный пол

Железные

Для соединения железных труб применяется сварочное оборудование, для изделий из нержавеющей либо покрытой цинком стали употребляется резьбовое соединение. Сборка систем отопления из железного расходного материала должна осуществляться спецами, которые имеют подобающую квалификацию. Низкий спрос на железные трубы разъясняется достаточно высочайшей ценой и непростым монтажом.

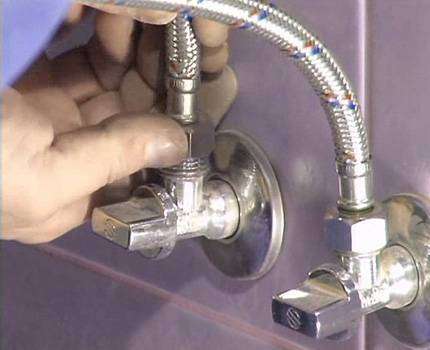

Общие советы по монтажу

Перед монтажом трубопровода нужно установить все крепления, окончить сварочные работы. Трубы, которые перед прокладкой хранились либо перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. До того как начинать установку нужно их выровнять и в предстоящем не допускать прогибов.

Трубы к стенкам и опорам укрепляют хомутами либо крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с внешним поперечником более 20-ти мм, для этажной разводки — с поперечником 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Необходимо чтоб все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода обязаны иметь уклон в сторону водоспускной арматуры для способности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС располагают справа от труб ХВС. При горизонтальной разводке прохладный водопровод располагают снизу под жарким во избежание образования конденсата.

Закрывают каналы либо проводят замоноличивание трубопровода только после пробного пуска системы и проверки ее на способность к работе, наличие протечек и повреждений

При эксплуатации водопровода с жарким водоснабжением происходит такое явление, как термическое расширение, которое в особенности типично для изделий из полипропилена. При всем этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное размещение креплений и самокомпенсация таких участков трубопровода, как извивы, повороты, прокладки «змейкой» препятствуют деформации.

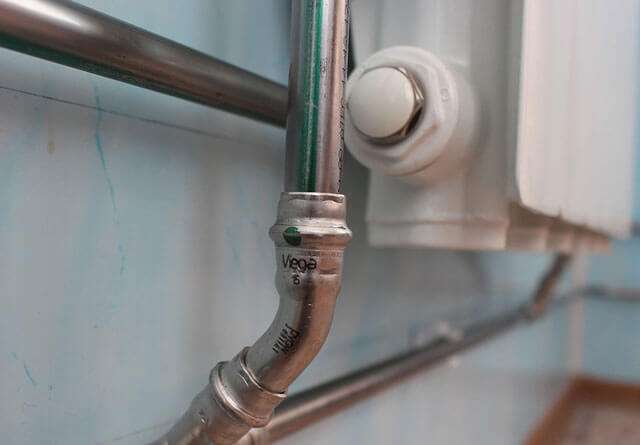

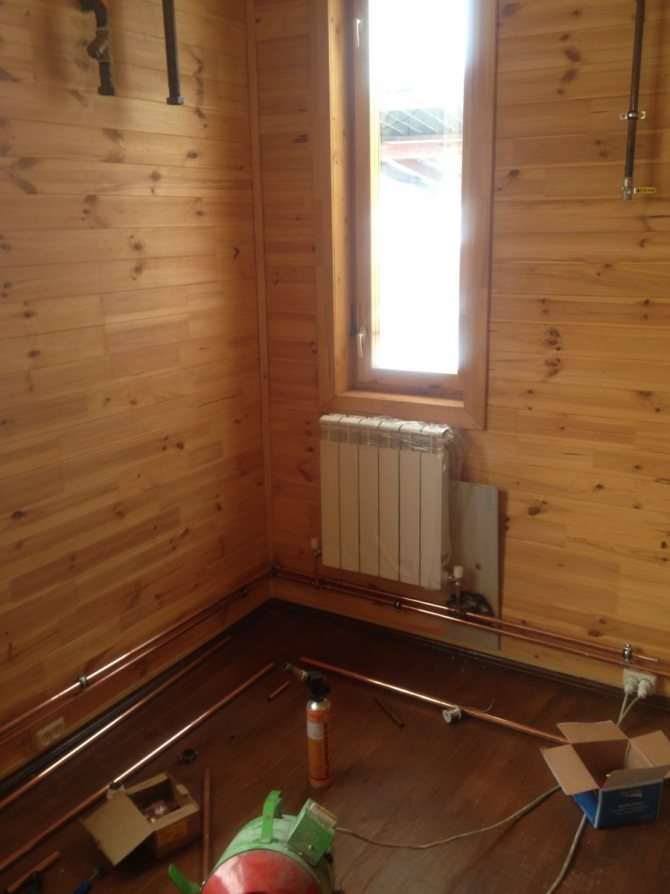

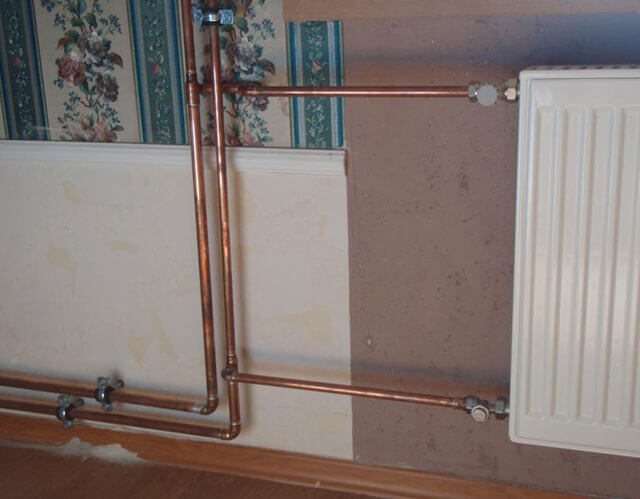

Медные

Если в процессе обустройства системы отопления делается акцент на долговечность, то можно сделать разводку труб от котла в личном доме из медных труб. Таковой материал отличается высочайшей устойчивостью к давлению и перепадам температуры. Соединяются медные трубы средством пайки. Но высочайшая цена медных изделий значительно перевешивает все плюсы такового материала.

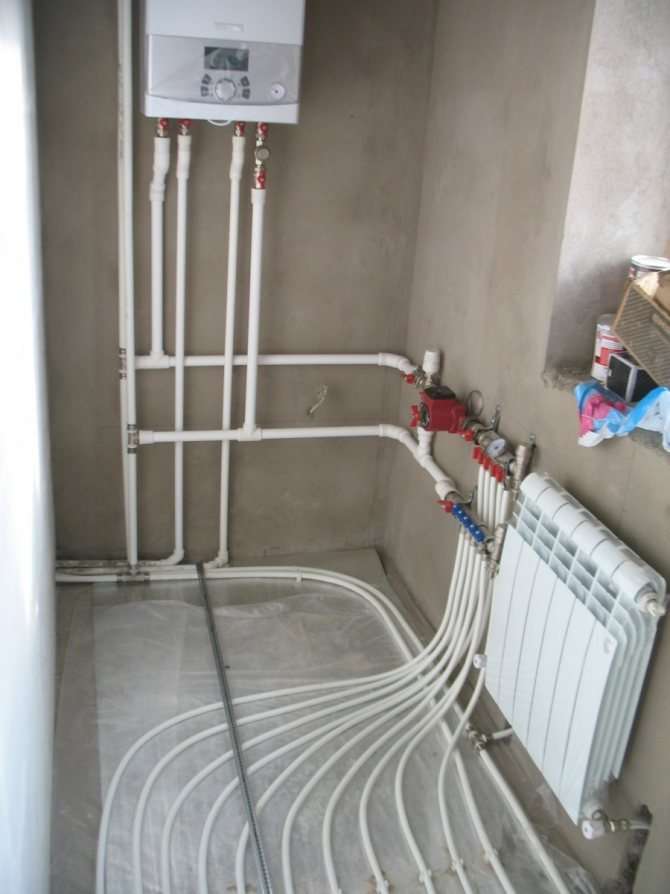

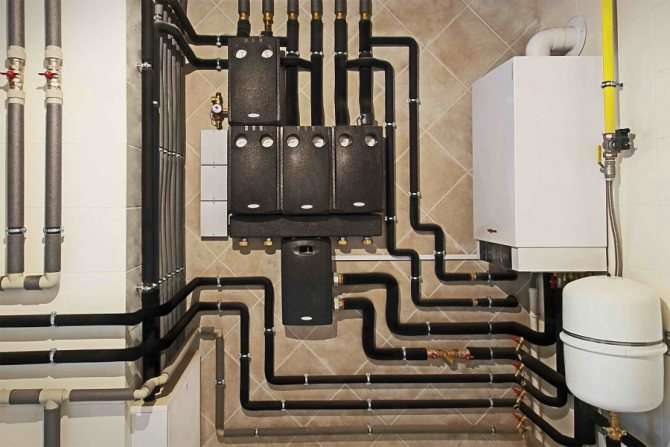

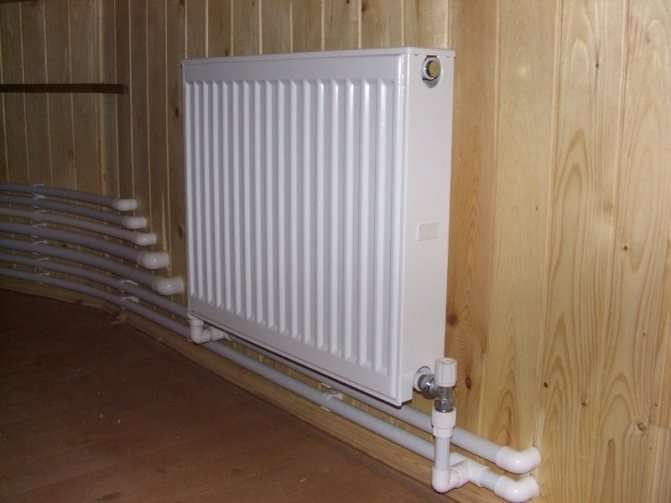

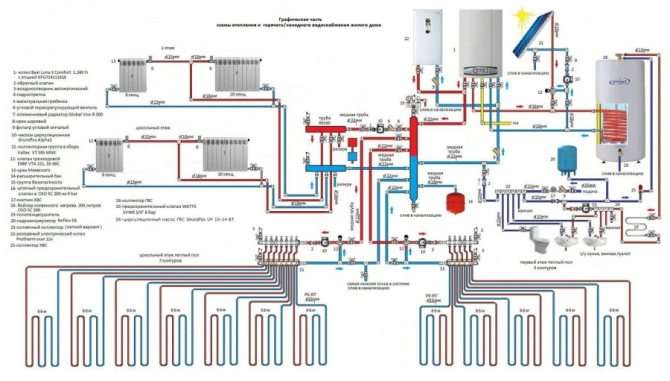

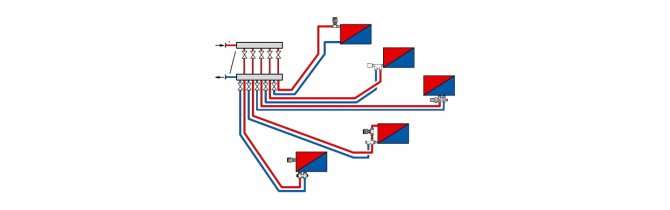

Лучевая система

Коллекторная (лучевая) схема отопления – самая продвинутая и нынешняя по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от 2-ух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более эластичная. Плюс к коллекторам допустимо подключить не только лишь батареи, да и «теплый пол».

Посреди плюсов таковой системы отопления личного дома необходимо подчеркнуть:

• Комфортную и гибкую регулировку;
• Высшую продуктивность рассредотачивания термический энергии;
• Возможность подмены отдельных частей без отключения подогрева в целом.

Трубопроводы в данном случае можно прокладывать как угодно. Нередко их просто закладывают под заливной пол. Главный недочет лучевой схемы – высочайшая цена системы в целом и большая протяженность труб. Плюс последние в уже отделанном особняке прокладывать в неограниченном количестве будет трудно. Их устройство следует заблаговременно планировать еще на стадии проектирования жилья.

Лучевая схема — безупречное рассредотачивание тепла

Это шифер по мере надобности достаточно просто можно поменять другим кровельным материалом. Схема прокладки отопительных труб более мудрена, поменять ее потом не так просто. Даже жесткие размеры листа ондулина не так жутки, обрезков выходит много, но это всего только малозначительное повышение сметы кровли. С отопительными трубопроводами, тем паче под лучевую разводку, все еще труднее.

Полипропиленовые

Самым хорошим вариантом материала для сборки системы отопления в личном доме можно именовать трубы из полипропилена. Дополнительное армирование стекловолокном либо алюминием увеличивает прочностные свойства трубного материала, что позволяет использовать его в всех системах отопления. Стыковка труб из полипропилена производится средством пайки с внедрением специального оборудования. Главными преимуществами полипропиленовых изделий, применяемых для разводки отопления от котла в личном доме, можно именовать невысокую цена и обычный установка.

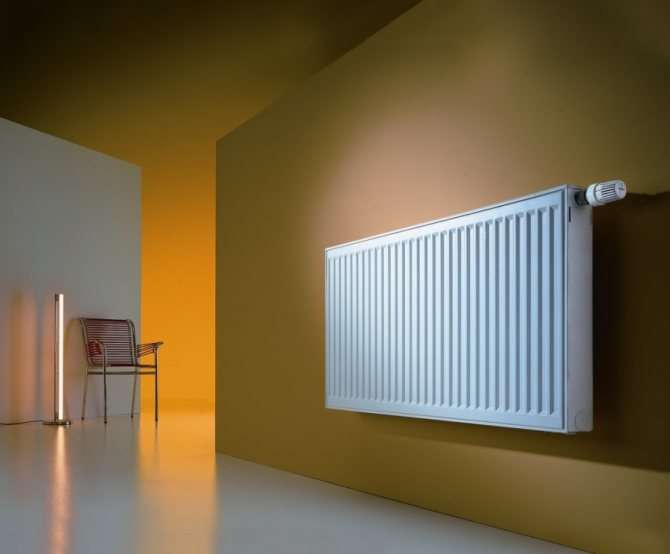

Замена воде – электричество

2-ое место по известности посреди автономных систем отопления занимают разные электрические приборы. Схожий метод подогрева быть может главным либо вспомогательным. Обычно его выбирают, когда есть доступ к дешевенькой электроэнергии (несанкционированное подключение), отсутствует магистральный газопровод, по любым причинам нет способности использовать для отопления газовые баллоны.

Арсенал электроприборов очень разнообразен. Вы сможете выбрать оборудование соответственное вашим потребностям в тепле, площади дома, денежным способностям. Те, кто, кто прибегнул к электронному отоплению, используют конвектора, пленочные системы, инфракрасные потолочные обогреватели, различные термические панели и завесы (комбинированный вид).

Нередко в статьях подобных этой, в перечне остального электрического оборудования именуют электронный котел. В этом случае, это не совершенно правильно. Если даже котел начинает работу от электросети, нагревать он будет все равно воду либо воздух.

Принцип электронного подогрева в том, что нагреваясь, поверхность отопительного устройства начинает отражать тепло. Либо производить особые лучи, циркулирующие в пространстве и обогревающие помещение.

Металлопластиковые

Сборкой системы отопления из металлопластиковых труб может заниматься человек без особенных познаний и опыта. Соединяются трубы средством фитингов. Преимуществом таких труб является отсутствие отложений на стенах, из недочетов внимание завлекает большая возможность протечек в системах из полипропиленовых труб.

Чтоб решить вопрос, как правильно развести отопление, необходимо владеть определенными познаниями и способностями. Допущенные ошибки могут стать предпосылкой доп трат. Потому все монтажные и вычислительные работы лучше доверить первоклассному спецу.

Источник: vsamodelino.ru
