Как сделать своими руками станок ленточно-шлифовальный

Состав комлекта ленточного гриндера Владелец для самостоятельной сборки

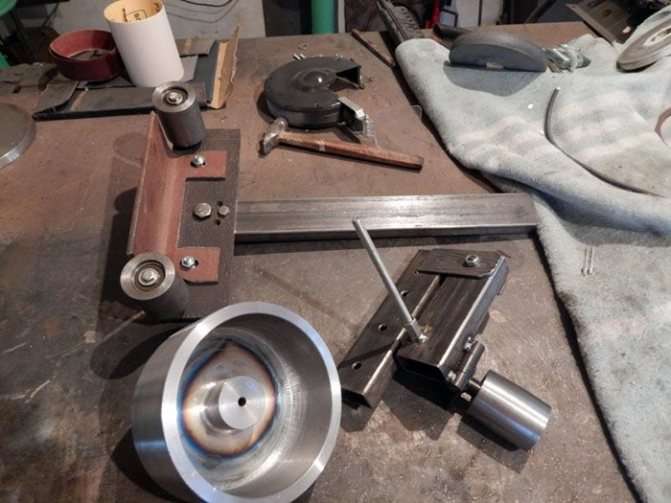

Главные элементы ленточного гриндера (выдвижной ригель, главная рама и поворотный механизм) вырезаны из металла шириной 10 мм. Материал рамы и главных частей гриндера рекомендуем собирать из металла шириной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы советуем использовать лазерную либо гидроабразивную резку, так же подойдет плазморез либо фрезерные станок.

Что такое гриндер, и зачем он предназначен

Гриндер в отличие от обычного стационарного станка, инструмент более всеприменимый. Он позволяет обтачивать детали под углом, являться инвентарем для финальной отделки, например, в качестве шлифования частей древесной мебели. Гриндером просто удалить ржавчину с поверхности, заточить ножик.

Механизмы натяжения ленты и поворотная рабочая площадка позволяют произвольно поменять угол заточки

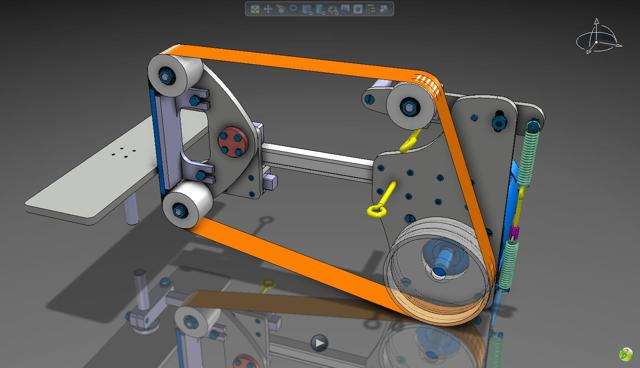

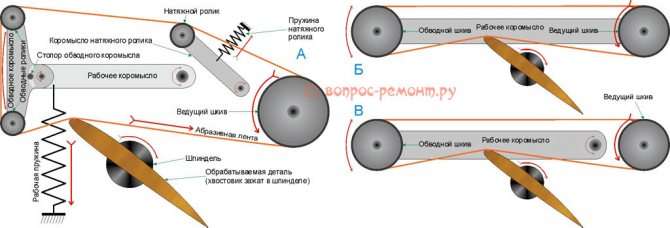

Принципная схема конструкции гриндера и принцип его работы

Для того, чтоб правильно осознать устройство и механизм работы гриндера, обратимся к его устройству. Основная задачка – отыскать мощнейший мотор, который нужно будет обеспечить приводом.

Принципиально! Крутящий момент передаётся на ролики, которые приводят в движение абразивную ленту.

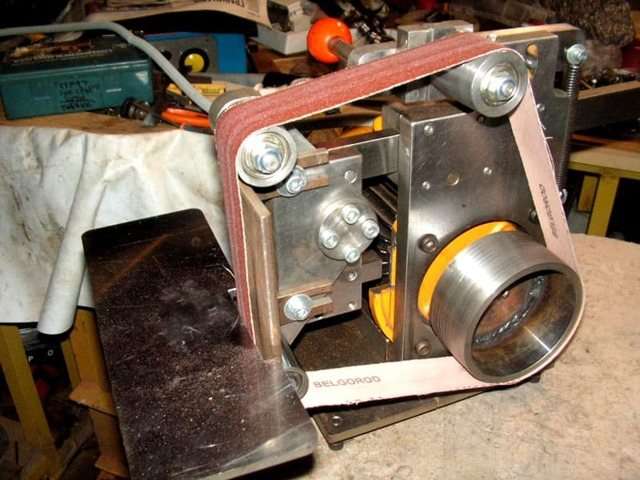

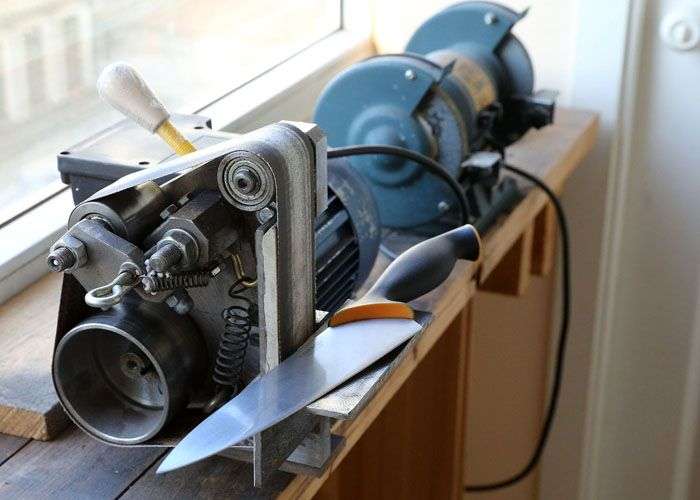

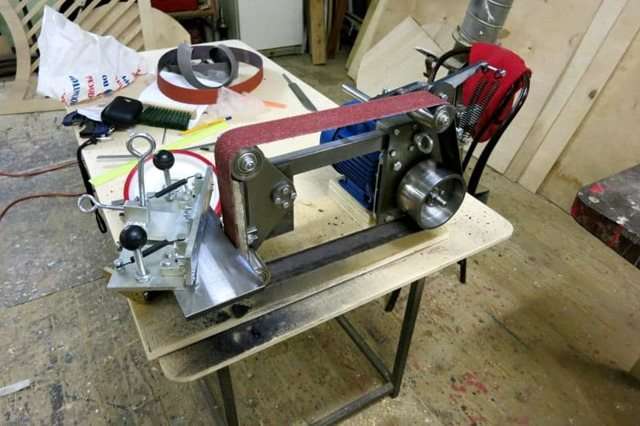

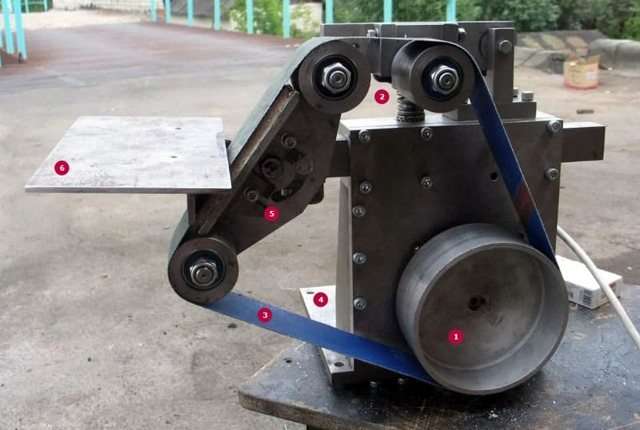

Внешний облик гриндера

Итак, главными элементами гриндера, не считая мотора, являются:

1. Прямой ролик со шкивом.
2. Натяжные ролики.
3. Абразивная лента.
4. Основание.
5. Устройство, фиксирующее натяжение ленты и роликов.
6. Стол для фиксации детали (в некоторых моделях быть может поворотным).

После включения устройства в сеть, ролики приводят в движение абразивную ленту. Причём, положение роликов можно смещать, чтоб держать под контролем натяжение абразивной ленты.

В некоторых случаях столик может поворачиваться на 180°

При самостоятельной сборке гриндера принципиально расположить ролики строго перпендикулярно над друг другом, чтоб обойти перекосов ленты, что может привести к её обрывам.

Совет! До того как обусловиться с размерами ленты и шириной роликов, прикиньте, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

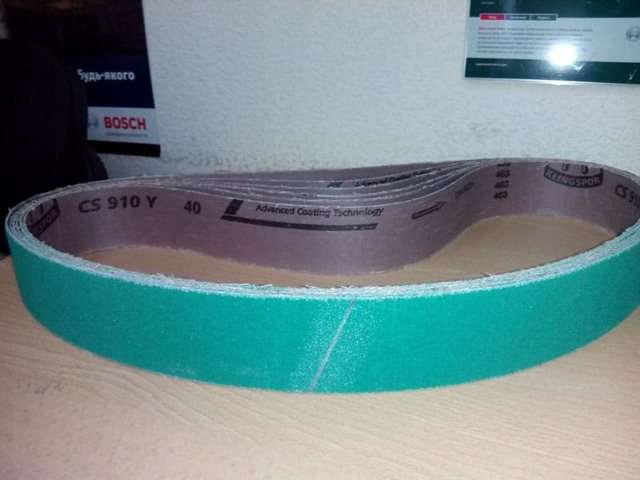

От выбора ленты зависит скорость и качество обработки изделий. В большинстве случаев в станках подобного типа употребляются последующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине имеется всего два варианта ? 50 и 100 мм. Нижнее полотно должно быть эластичным.

Тканевая база лучше выдерживает поверхностное натяжение

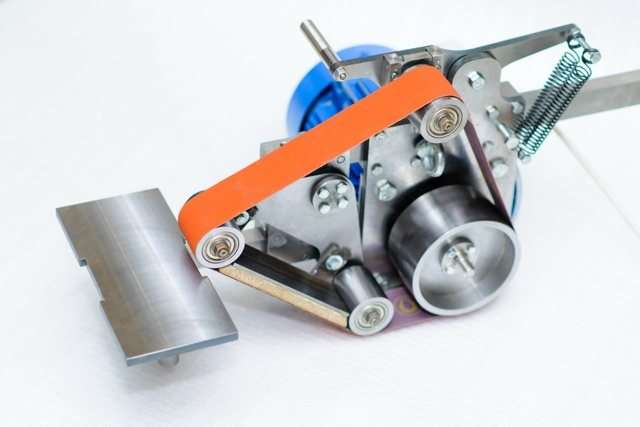

Гриндер «от Чапая» ? лаконичный обзор

Андрей Чапай разработал свой вариант гриндера. Модель так полюбилась мастерам, что её заглавие скоро стало именованием нарицательным. Умелец даже разработал целую линию аппаратов, которые сейчас разлетелись по мастерским всего мира.

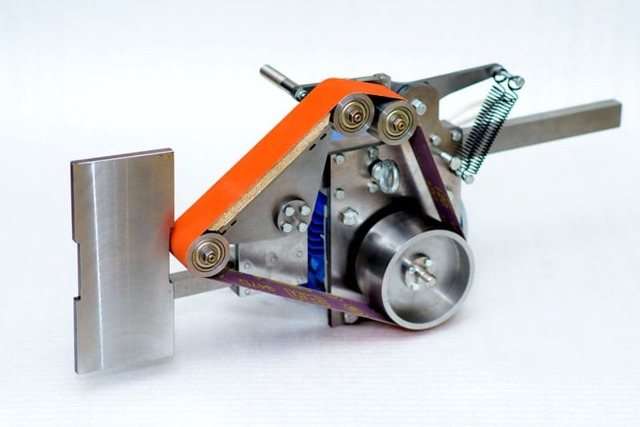

Гриндер «от Чапая» ? всеприменимый станок с поворотным прижимающим столом, который позволяет обрабатывать различные поверхности

К сведению! Самые всераспространенные модели гриндеров: «ГЧ-10», «ГЧ-12», «ГЧ-16» (проф серия), также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» ? делаются с цинковым покрытием.

Дополнительно в набор поставки заходит диск. Он устанавливается заместо главного ролика для заточки ножей и удаления ржавчины. Одна из самых фаворитных моделей гриндера — №16. Она выполнена на усиленной поворотной базе. Станина снабжена 2-мя стойками. Основанием для станины служат два железных листа шириной 12 мм.

Стоимость такового эталона не быть может дешёвой. Примерная цена 1-го изделия перевалила за 70 000 рублей

Гриндер своими руками в домашних критериях – текстовые и видеоинструкции

А сейчас разглядим пошаговые аннотации производства гриндера своими руками.

Из чего можно сделать привод для гриндера

Вопрос далековато не легкомысленный. Ведь от того, как массивным будет мотор вашего инструмента зависит скорость и качество работ.

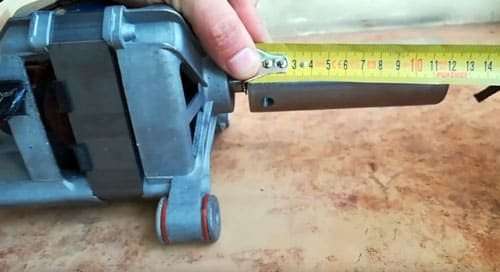

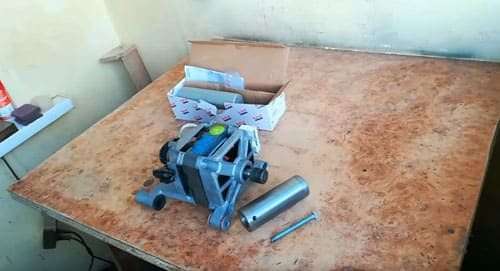

Самодельный гриндер с движком от стиральной машины

Как вариант можно использовать движок от старенькой стиральной машины. Такие модели могут быть собраны своими руками. В нашем случае мы соберём гриндер под стандартный размер ленты — 75 мм ? 457 мм. Мощность у нас будет 180 Вт, 2750 об/мин. Итак, приступим.

Принципиально! Не забывайте использовать защитную маску и очки!

Гриндер для дрели

Гриндер для дрели – это особая насадка, которая дозволит без усилий обработать маленькие детали и выполнить простые работы.

Вариантов быть может масса

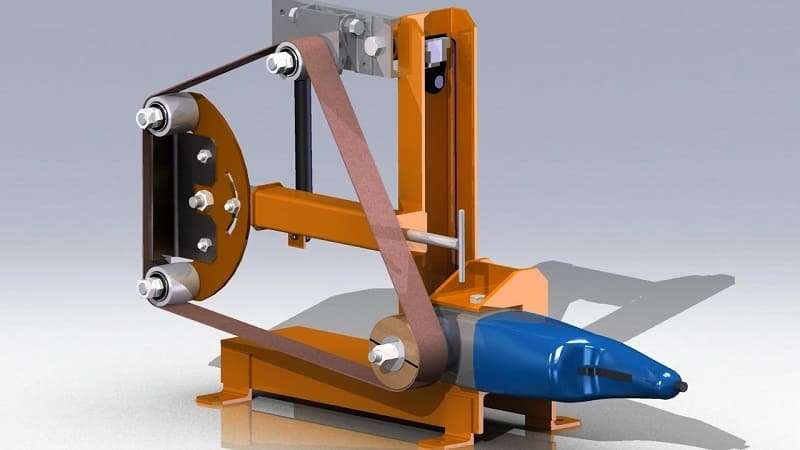

Не считая того, на базе дрели можно сделать стационарную конструкцию. Такие инструменты фактически не отличаются от проф.

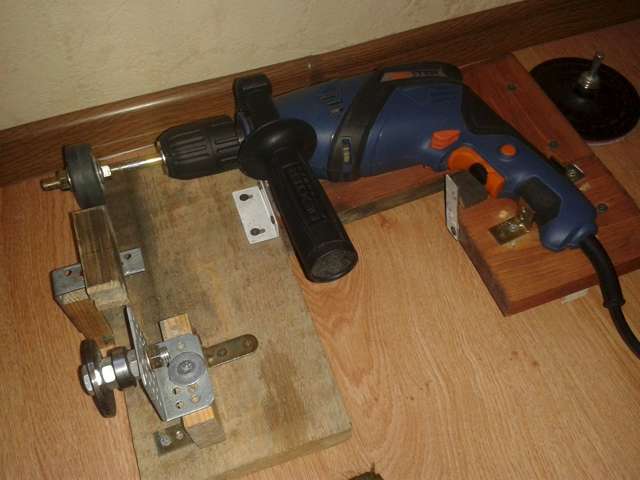

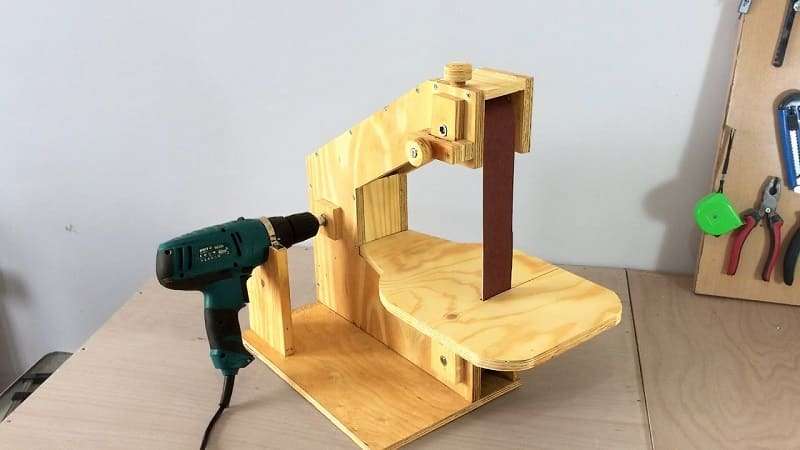

Стационарный гриндер из дрели на древесной базе

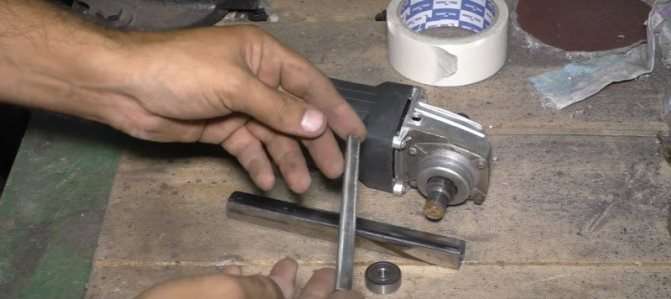

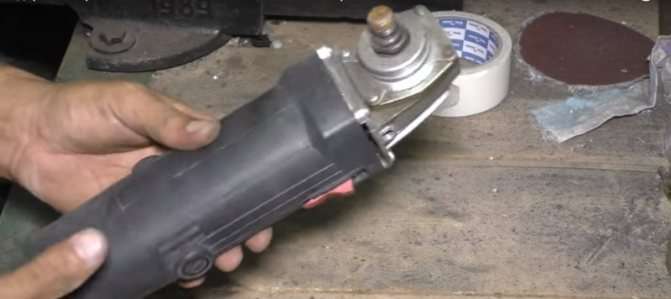

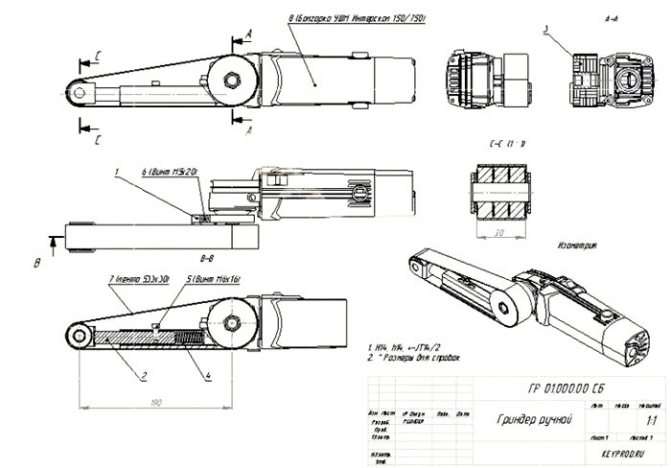

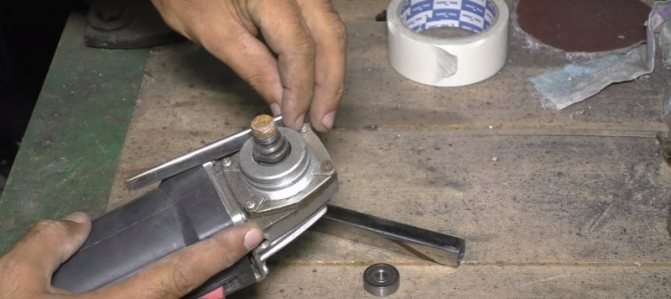

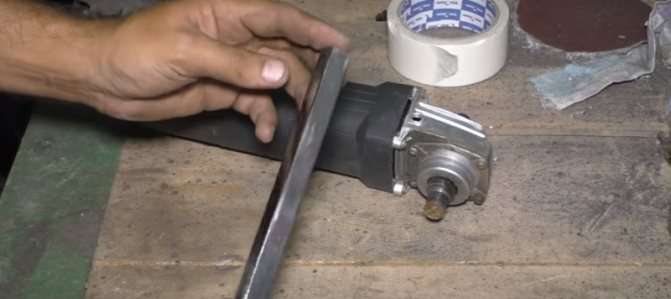

Гриндер из болгарки своими руками

Такие гриндеры очень нередко возникают в обиходе домашних мастеров, так как болгарка сама по себе мини-станок для шлифования.

Такие конструкции нередко используют для затирки сварочных швов, заточки маленьких деталей

Гриндер своими руками: видео, как сделать в домашних критериях

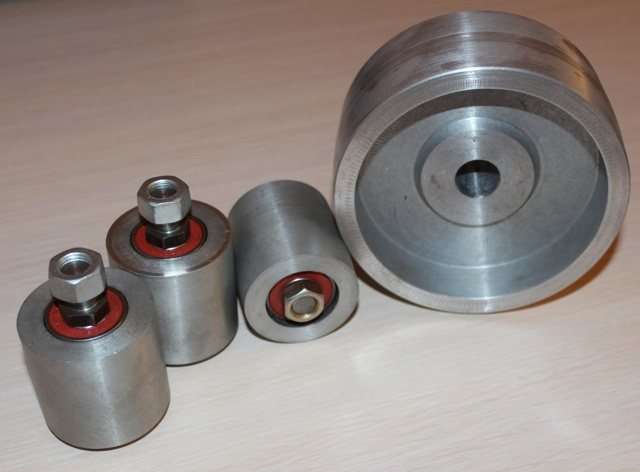

Как сделать ролики для гриндера своими руками

Подготовка роликов для гриндера – один из самых трудоёмких шагов работы. Для шлифовальной машинки, в большинстве случаев, делают четыре ролика с различными размерами ? от 70 до 150 мм. Обычно используют сталь, титан либо дюралюминий. Допускается и выточка деталей из дерева.

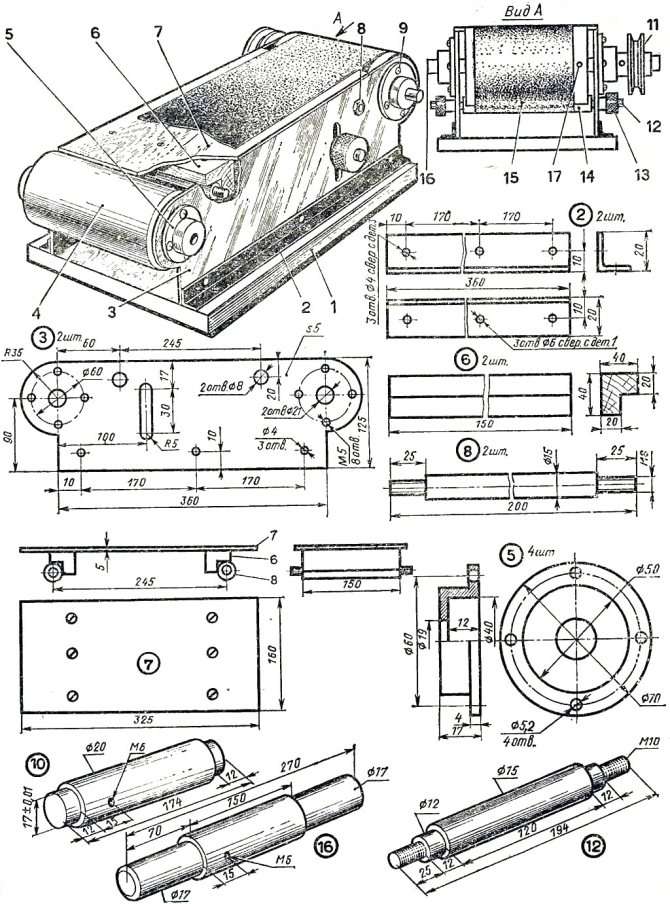

Чертёж самодельного гриндера «под ключ»

Принципиально! При выточке нужно придать роликам «бочкообразную» форму, чтоб они не слетали с ленты.

Шкив для гриндера своими руками

Шкив для гриндера – один из самых накладных частей всей конструкции. Если заказывать деталь раздельно, она может обойтись в сумму более 2000 рублей.

Видео о том, как сделать шкив для гриндера, можно поглядеть здесь:

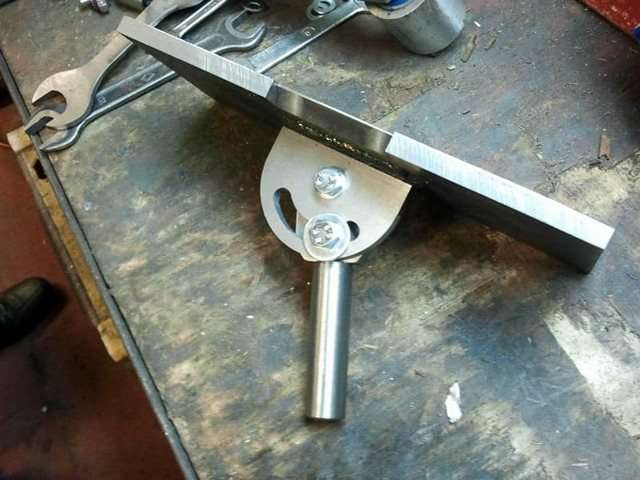

Устройство поворотного стола

Поворотное приспособление для гриндера – опционная вещь. Естественно, это значительно упрощает работу с деталью, но не всегда настолько нужно. Поворотный стол позволяет поменять ось заточки детали. Такие элементы в неотклонимом порядке находятся в проф моделях.

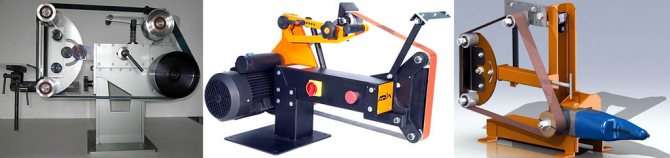

Обзор моделей и цен

Если вы желаете приобрести готовый станок, предлагаем для вас изучить цены на самые пользующиеся популярностью из них.

Гриндер «Левша»

Свойства: движок – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель увлекательна собственной доп оснасткой (колесо, контуровка), которая идёт в комплекте.

Внешний облик гриндера «Левша»

Гриндер-точило «Кратон» BG 14-05

Свойства: аппарат употребляется для заточки железных инструментов и древесных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; поперечник диска – 150 мм; ширина ленты – 50 мм. Особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Цена модели от 6000 рублей

Станок шлифовальный ЗУБР ЗШС-330

Свойства: тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762 мм ? 25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин. Цена – 5490 рублей.

Станок шлифовальный ЗУБР ЗШС-330

Свойства: тип точила — со шлифовальной лентой; круг — 125 мм ? 20 мм ? 20 мм; поперечник круга — 125 мм; толщина круга — 20 мм; посадочный поперечник – 20 мм; обороты – 2980 об/мин; мощность — 200 Вт. Цена модели — 7679 рублей.

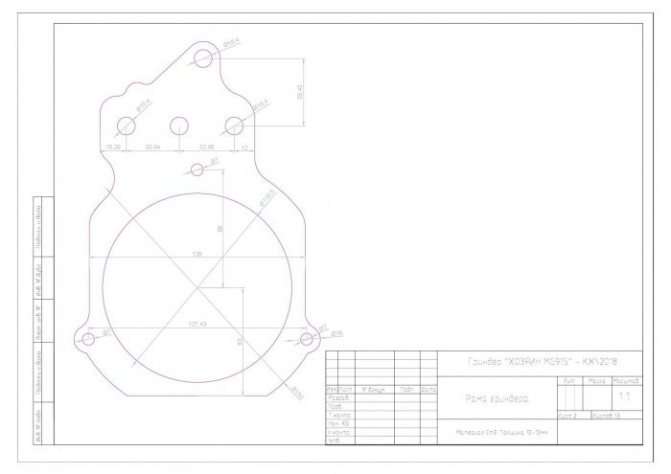

Чертеж рамы ленточного гриндера Владелец

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя главные размеры на чертежах, можно собрать ленточный гриндер своими руками с помощью болгарки для резки металла и дрели для сверления отверстий. Самый обычный метод перенести чертежи гриндера на заготовки – распечатать в формате 1:1 и наклеить.

Гриндер своими руками в домашних критериях: пошаговая аннотация

Каждый реальный мужчина знает, как плохо без инструмента. Приходится как-то выворачиваться, обходится ручной ножовкой, стамеской, ратфилем, что-то ковырять либо выстукивать по несколько часов.

Или дело спец инструмент. Взяли столешницу, отметили штангенциркулем опасности, провели ровненькую линию, и одним движением лобзиком все распилили. Ровно, прекрасно, а основное стремительно. Но речь сейчас не о лобзике. Создадим своими руками и в домашних критериях приспособление поинтереснее – гриндер.

Это инструмент, а точнее сказать станок, с помощью которого затачиваются хозяйственный инструмент, ножики и ножницы. При всем этом качество заточки не уступает фабричный.

Таковой инструмент нужен любому «гаражному мастеру». И да, он подходит не только лишь для заточки, да и для шлифовки древесных, железных и каменных запасных частей.

Также его используют для обработки кромки МДФ и ДСП.

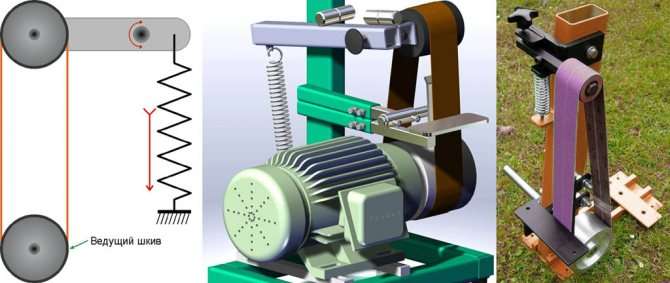

Принципная схема конструкции гриндера и принцип его работы

Если обрисовывать конструкцию гриндера совершенно просто, то это движок, 2-4 крутящихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью поменять угол наклона.

Стойка нужна для точности работы. Решили заточить ножик – фиксируете, выставляете подходящий угол наклона стойки и запускаете гриндер. Все.

Что касается регулируемого ролика, то он нам просто нужен. Ведь шлифовальная лента с течением времени растягивается, и появляется просадка. А мы подтягиваем ролик и продолжаем работать.

Еще есть принципиальный момент. Наждачная лента подойдет лишь на эластичной базе. В неприятном случае от нагрузки она порвется.

Механизм заказных гриндеров от Андрея Чапая

Известность гриндеров «Чапая» либо сокращенно ГЧ на местности постсоветского места вызвана тем, что конфигурация станков поставляется персонально под нужды каждого клиента. Нужен проф станок –, пожалуйста, заказывайте модель ГЧ-16 за 60 тыщ рублей. Желаете что-то поординарнее? Можно заказать раздельно шлифовальную группу без мотора.

Во всех моделях Чапаевских станков есть последующие положительные стороны:

• детали кропотливо отшлифованы и подогнаны;

• поверхность ленточно-шлифовальных станков не имеет покрытия;

• регулируемое положение прижимающей площадки.

Шлифовка деталей и соприкасающихся поверхностей устраняет от способности перекоса ленты. А прижимающая площадка имеет по два варианта поворота основания и упора станины.

Во избежание коррозии металла необходимо обрабатывать станок противокоррозийным маслом либо спреем на силиконовой базе.

Пошаговая аннотация

Для сборки самодельного ленточно-шлифовального станка будет нужно:

• Обмыслить конструкцию устройства и сделать чертежи. Исходя их конструкционных особенностей вашей модели, станет понятно, что будет нужно для сборки. Прорабатываю конструкцию, лучше предугадать возможность шлифовки деталей как в вертикальном, так и горизонтальном направлениях.

• Приготовить ручной электроинструмент: лобзик, ШМУ, дрель.

• Условиться с токарем, для выточки отдельных деталей. Либо сам токарный станок.

1-ое, с чем необходимо обусловиться при разработке станка – это лента. Длина варьируется от 610 до 1830 мм, а ширина 50 либо 100 мм. Для бытового использования лучшая длина – 915 мм. На ней же поставляется главное количество Чапаевских станков.

Базу для станины лучше подбирать с шириной стали более 12 мм. Болтовые соединения при всем этом не желательны, потому что могут ослабить конструкцию. Лучше пользоваться сваркой.

При вытачивании роликов важен показатель шероховатости, который должен быть не меньше 1,25. По другому лента будет стремительно изнашиваться. Материалом для роликов идеальнее всего послужит дюралюминий, а ведущий должен быть из стали. Монтировать на станину лучше на закрытые подшипники, чтоб в них не попадала пыль.

Если станок планируется делать с 4-мя роликами, то принято использовать последующие размеры: 150 мм – для ведущего, 100 мм для регулируемого, и 70 мм оставшийся. При всем этом принципиально расположить их без перекосов, чтоб обойти соскальзывания ленты.

Привод для ленточно-шлифовального станка

Движок лучше использовать с мощью 0,75 кВт либо выше, и частотой оборотов от 1 200.

Если подходящего мотора найти в собственных припасах не удалось, можно использовать привод стиральной машинки. Но он не защищен от попадания пыли, потому срок службы таких устройств оставляет вожделеть наилучшего. К тому же, на наибольших оборотах у таких движков стремительно стираются щетки.

Как сделать из дрели

Простейшее устройство можно сделать из ручного инструмента. Для этого будет нужно два ролика, лента, и фиксирующие упоры для дрели. Конструкцию такового гриндера, изготовленного своими руками в домашних критериях, можно поглядеть на этом фото.

Шлифовальный станок из болгарки

Болгарка комфортна в качестве привода собственной конструкционной особенностью. Достаточно сделать железную базу под ролики, натянуть ленту, и подогнать размеры ведущего ролика, под направляющую ШМУ, и станок готов. Поподробнее поглядеть чертежи гриндера, выполненного своими руками в домашних критериях из болгарки, можно на этом фото.

Также в продаже в магазинах инструментов можно повстречать и готовые насадки под болгарку.

Гриндер из шлифмашинки

Один из самых обычных вариантов ленточно-шлифовального станка – фиксация в древесной либо железной конструкции шлифмашинки. Для этого делается угловая база. Снизу прорезается отверстие под кабель, и шлифмашинка прочно фиксируется к вертикальной стене базы. Остается сделать рабочий столик и все, можно приступать к заточке.

Изготавливаем ленту

Для самостоятельного склеивания ленты будет нужно клей, наждачка 2-ух «соседних» типов по уровню зернистости, и кусочек ткани.

Нужно более зернистую наждачку порезать на полосы подходящей длины и ширины. Потом зачистить абразивный слой с обеих сторон на 2-3 см. На клей к зачищенным краям наклеить кусочек ткани и дать высохнуть. Из более маленькой наждачные бумаги вырезаем «заплатку» и приклеиваем на ткань.

Видео: Гриндер с минимумом вложений

Изготавливаем шкив

Цена готового шкива начинается от 2000 рублей. Несколько дешевле можно заказать у личных токарей. Но можно сделать деталь без помощи других из фанеры на ЧПУ. Для этого в станок вводятся размеры чертежа шкива. Станок вырезает нужные запчасти, после этого их нужно склеить и обработать.

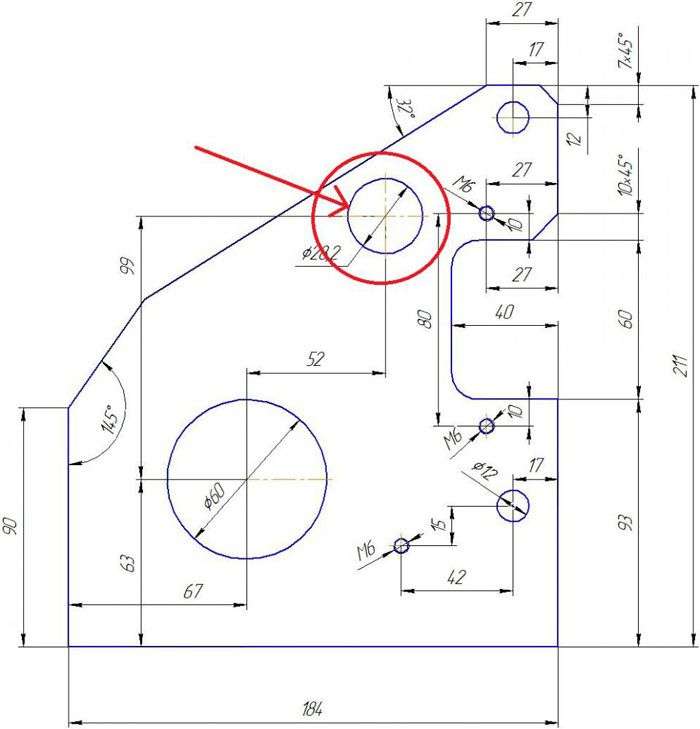

Чертеж ригеля и рамы ленточного гриндера Владелец

Материал механизма натяжителя ленты для гриндера сделан из стали шириной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия поперечником 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы советуем смазать хоть какой доступной технической смазкой. Для предстоящей размеренной работы натяжителя ленты для гриндера рекомендуется проводить смазку часто.

Чертеж натяжителя ленточного гриндера Владелец

Опорный столик и упрямая площадка ленточного гриндера Владелец делаются из стали шириной 6 мм с внедрение сварки и следующей шлифовкой швов. Так же Для вас будет нужно метчик М8х1.2, отверстия под эту резьбу обозначены поперечником 6.8 мм. В качестве упрямого элемента гриндера, мы советуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали либо чугун, т.к. плотность и долговечность у неё выше.

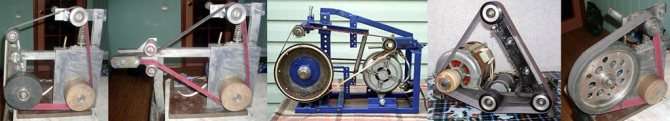

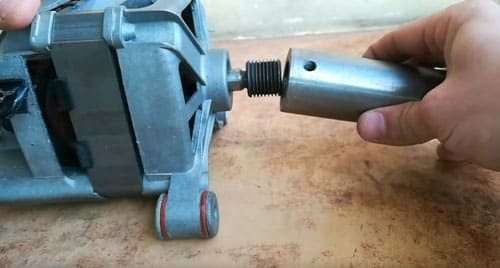

Самодельный гриндер с движком от стиральной машины

При размере ведущего шкива 70?100 мм движок для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим чертам этому требованию (пусть и не полностью) соответствуют асинхронные электродвигатели от старенькых стиральных машин-автоматов мощью более 300 Вт. Это достаточно обыкновенные, надежные и нетребовательные устройства, которые являются одними из часто встречающихся б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без заморочек крепится шкив для привода гриндера.

При использовании коллекторных движков от стиральных машин последующего поколения не обойтись без отдельного регулятора числа оборотов, так как скорость их вращения обычно лежит в интервале от 11 до 18 тыс. об/мин.

Эти малогабаритные и массивные устройства имеют собственный недочет: при неизменной эксплуатации под нагрузкой у них стремительно стираются щетки.

В видеоклипе (см. ниже) народный умелец показывает изготовленный своими руками гриндер с движком из стиральной машины, комфортным натяжным устройством, электрическим регулятором скорости вращения и роликами на подшипниках поперечником 65 мм (натяжной ролик от «Газели»).

Вышел полностью работоспособный вариант с доброкачественным и многофункциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.

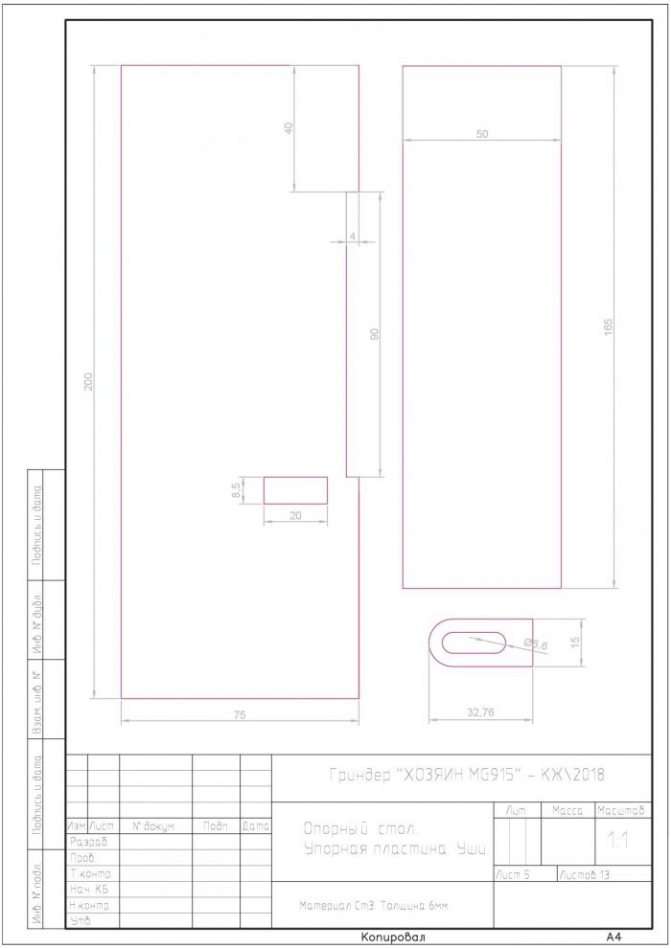

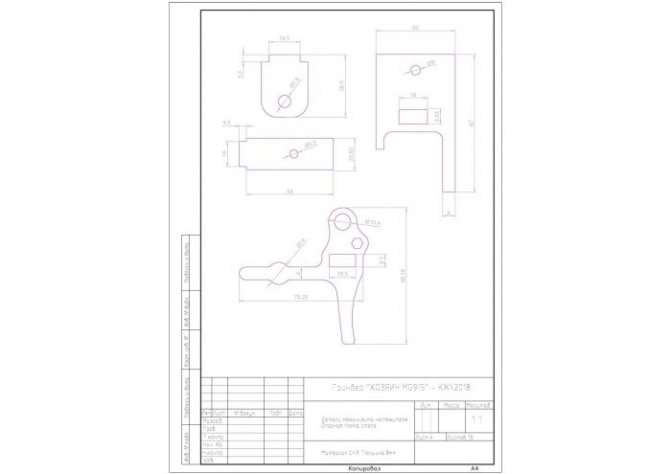

Чертеж столика ленточного гриндера Владелец

Токарные работы идеальнее всего доверить опытнейшему токарю, т.к. ролики и шкив ленточного гриндера являются деталями высочайшей точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, также ленточной пилы для вырезки заготовок. Это основной элемент размеренной работы, ровненького хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

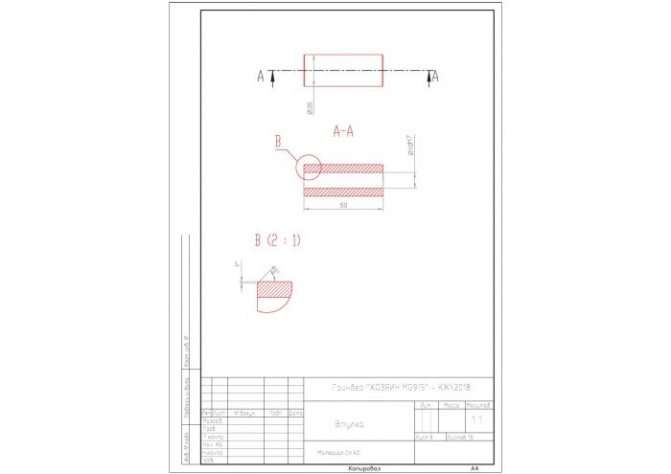

Чертеж втулки натяжителя ленточного гриндера Владелец

Для сборки роликов гриндера Для вас потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это дозволит им прослужить подольше и обойти противных ситуаций с развалившимися роликами. Мы на собственных станках используем ЧПУ токарные работы, которые позволяют сделать детали с точностью до .01 мм.

Для наилучшего осознания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

Пример обмысленного механизма – гриндер от Чапая

Бренд «от Chapay» является всеприменимым инвентарем за счёт грамотного и фактически обмысленного устройства и дизайна

Чапаевские станки способны обрабатывать дерево, металл, пластик, камень. Их заказывают люди, которые нуждаются в неизменном применении этого инструмента и его специальной настройке. Такие гриндеры – пример самодельных устройств с высочайшей производительностью. Вот маленькой обзор одной таковой модели:

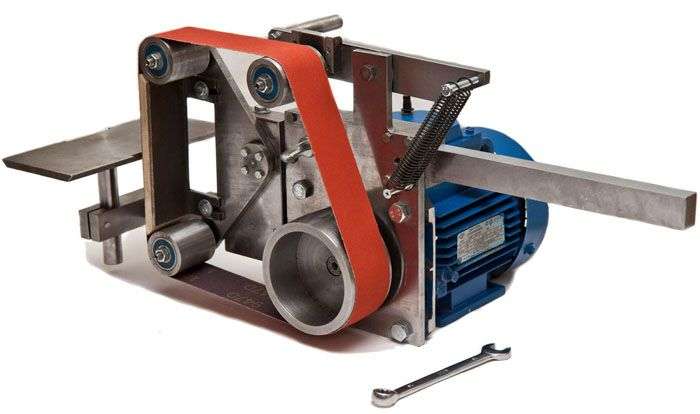

вид гриндер Chapay

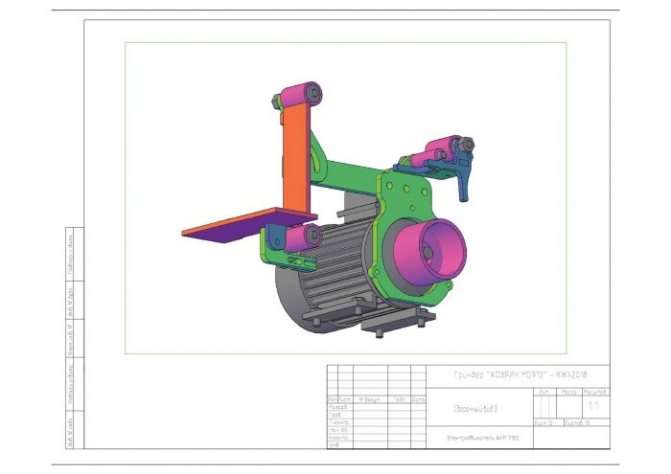

Сборочные чертежи ленточного гриндера Владелец

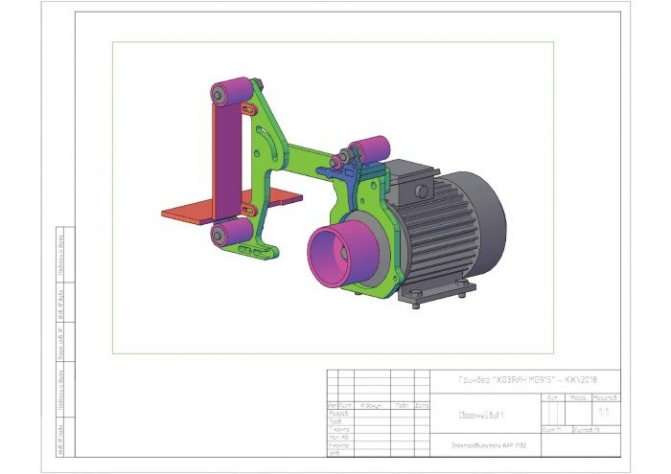

Сборочный чертеж ленточного гриндера (Вид 1)

Сборочный чертеж ленточного гриндера (вид 3)

Сборочный чертеж ленточного гриндера (вид 2)

Весь применяемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.

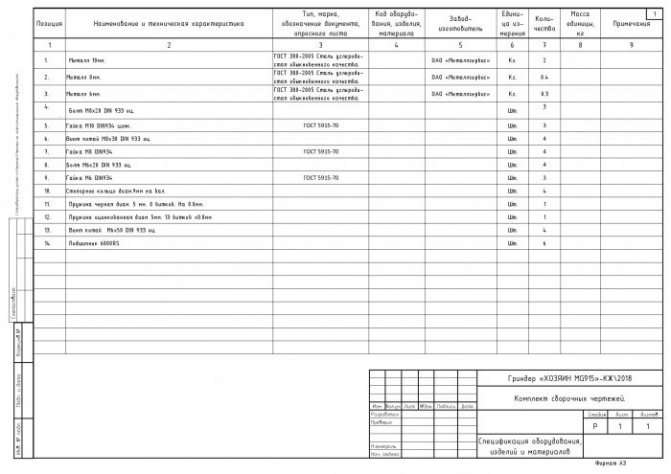

Спецификация крепежа к чертежу ленточного гриндера Владелец

Спасибо, что прочитали данный материал, ссылку на чертежи ленточного гриндера “Владелец” векторном формате для печати в неплохом качестве выкладываем отдельным файлом

Ленточный гриндер чертежи в формате dwg с размерами

Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить либо посодействовать с появившимися вопросами.
