Сейчас я расскажу для вас, как сделать микрофон своими руками из кокоса, который записывает звук студийного свойства. В этом микрофоне есть аудиокарта и МЭМС-микрофоны, потому при подключении к компу либо ноутбуку запись звука выходит студийного свойства.

Причина, по которой я сделал этот настольный микрофон – цена, мой вышел по стоимости в 12,5 раз дешевле магазинного.

Конденсаторные и динамические микрофоны

Определения «конденсаторный» и «динамический» используются для обозначения 2-ух главных типов качественных микрофонов, которые употребляются в текущее время.

Отличия конденсаторных и динамических (катушечных) микрофонов:

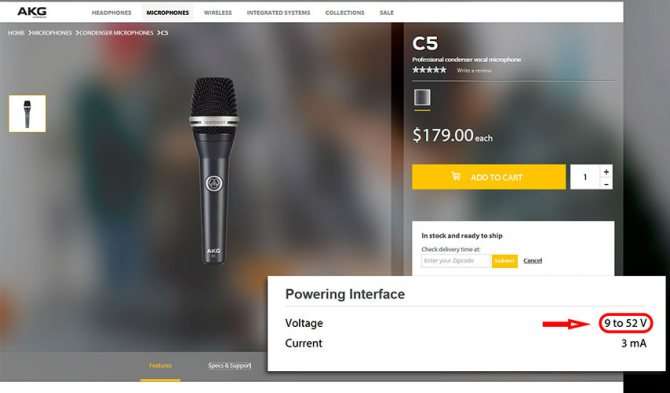

• Конденсаторные микрофоны в отличие от динамических нуждаются в доп питании, зато особенности их строения позволяют выпускать маленькие модели, тогда как динамические микрофоны отличаются большенными размерами, продиктованными специфичностью их механизма.
• Конденсаторные микрофоны используются по большей части при записи вокала и акустических инструментов, а динамические в свою очередь, отличаясь более высочайшим уровнем перегрузочной возможности, почаще употребляются в концертной практике, также для работы с гитарными усилителями и ударными инструментами.
• Конденсаторные микрофоны, обычно, владеют более широким частотным спектром.

Разновидностью конденсаторного микрофона является электретный микрофон, он на порядок дешевле, наименее требователен к условиям эксплуатации, но обладает более умеренными чертами.

Разновидностью динамического микрофона является ленточный динамический микрофон. По своим чертам он поближе к конденсаторному и может употребляться исключительно в студийных критериях.

Разные виды микрофонов

• Угольный микрофон (а) Первым устройством, использующимся исключительно в качестве микрофона стал угольный микрофон Эдисона, об изобретении которого также независимо заявляли Генрих Махальский в 1878 году и Павел Голубицкий в 1883 году. Действие его основывается на изменении сопротивления меж зёрнами угольного порошка при изменении давления на их совокупа.
• Конденсаторный микрофон (д) Конденсаторный микрофон был изобретён инженером Bell Labs Эдуардом Венте (Edward Christopher Wente) в 1916 году. В нём звук повлияет на узкую железную мембрану, изменяя расстояние меж мембраной и железным корпусом. Тем образуемый мембраной и корпусом конденсатор меняет ёмкость. Если подвести к пластинам неизменное напряжение, изменение ёмкости вызовет ток через конденсатор, тем образуя электронный сигнал во наружной цепи.
• Электретный микрофон, изобретённый японским учёным Ёгути сначала 1920-х годов, по принципу деяния и конструкции близок к конденсаторному, но в качестве недвижной обкладки конденсатора и источника неизменного напряжения выступает пластинка из электрета (материала, способного сохранять поверхностный заряд в течение долгого времени).
• Пьезоэлектрический микрофон (е) Пьезоэлектрический микрофон, сконструированный русскими учёными С. Н. Ржевкиным и А. И. Яковлевым в 1925 году, имеет в качестве сенсора звукового давления пластинку из вещества, владеющего пьезоэлектрическими качествами (т.е. ).
• Ленточный электродинамический микрофон (г) Первым динамическим микрофоном стал изобретённый в 1924 году германскими учёными Эрлахом (Gerwin Erlach) и Шоттки электродинамический микрофон ленточного типа. Они расположили в магнитном поле гофрированную ленточку из очень тоненькой (около 2 мкм) дюралевой фольги. Такие микрофоны до сего времени используются в студийной звукозаписи благодаря очень широким частотным чертам, но их чувствительность невелика, выходное сопротивление сильно мало (толики ома), что существенно осложняет проектирование усилителей. Не считая того, достаточная чувствительность достижима только при значимой площади ленточки (а означает, и размерах магнита), в итоге такие микрофоны имеют бо?льшие размеры и массу по сопоставлению со всеми остальными типами.
• Катушечный электродинамический микрофон (в) В 1931 году южноамериканские инженеры Венте и Тёрэс (Albert L. Thuras) выдумали динамический микрофон с катушкой, приклеенной к тоненькой мембране из полистирола либо фольги. В отличие от ленточного, он имел значительно более высочайшее выходное сопротивление (10-ки ом и сотки килоом), мог быть сделан в наименьших размерах и является обратимым. Улучшение черт конкретно этих микрофонов, в купе с совершенствованием звукоусилительной и звукозаписывающей аппаратуры, позволило развиться промышленности звукозаписи не только лишь в студийных критериях.
• Электрический микрофон (б) Тогда же разработанные электрические микрофоны, в отличие от электродинамических, имеют закреплённый на мембране неизменный магнит и недвижную катушку.

Принцип деяния конденсаторного микрофона

Диафрагма 1 Недвижный проводник 2 Источник питания E Нагрузочное сопротивление R

В качестве диафрагмы в конденсаторном микрофоне употребляется очень узкая пленка из пластика (1), которую покрывают с одной стороны никелем либо золотом. Эта пленка размещена рядом с недвижной пластинкой из проводника (2).

Электронное поле меж диафрагмой и этой пластинкой создаётся 2-мя методами:

• батарея либо фантомное питание, при помощи которых диафрагма подвергается действию поляризующего напряжения,
• в электретных микрофонах для этой цели употребляется перманентно поляризованный материал, который размещен в недвижной пластинке либо в диафрагме.

Разбитые маленькой воздушной прослойкой, диафрагма с пластинкой представляют собой конденсатор, емкость которого меняется зависимо от движений диафрагмы, которое происходит под воздействием звуковых волн.

Электронный заряд недвижной пластинки соразмерно меняется в согласовании с приближением либо удалением диафрагмы от нее, другими словами колеблющееся напряжение пластинки электрически «отображает» движения диафрагмы.

Как собирают конденсаторный Neumann U87

Своими руками — Как сделать самому

Хороший ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ Практически ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Наилучший микрофон это самодельный, тот, который изготовлен, либо точнее переделан своими руками.

Утверждение для многих спорное, но только не для тех, кто подходил к этой дилемме серьезно и впритирку.

Я сам длительное время занимался определением речи на компьютере, и огромную часть времени растрачивал конкретно на настройку микрофона, также на то чтоб подобрать наилучшее сочетание звуковой карты компьютера и конкретно самого микрофона. Аспектов там много.

Если естественно это бизнес, то потратиться на покупку недешево и высококачественного микрофона не так и жаль, но если это хобби и заминаетесь Вы этим для любительских целей то выбрасывать две заплатки на оборудование, которое необходимо будет от варианта к случаю жаль.

Звуковые же подсистемы в ноутбуках, почти всегда оставляют вожделеть наилучшего. Из перебранных мной моделей мне приглянулись микрофоны и их работа в Sony Vaio (тестировал на vgn crz), и Asus с подсистемой Ice Power.

Ссылка по теме: Как распознать музыку и найти группу, создателя как с микрофоном так и без

На них можно не только лишь побаловаться с голосовым поиском в Гугл (расширений для браузера Хром для этого сильно много они практически все однообразные, используют одно и тоже, но мне показалось самым комфортным расширение «Голосовой поиск 2.02 – во всех формах ввода возникает значок микрофона нажав на который можно сказать либо надиктовать точнее, к примеру запрос поиска как на картинке) но уже и с определением речи кое-как, но все-же поработать.

От Сири на Apple мне каков то взаимности так достигнуть и не удалось, в той степени чтоб ее можно было «юзать» зачем то сурового, все же «заточенность» под британский язык сказывается, а адреса ближайших пельменных я и так знаю. Всяко фаворитом по распознаванию речи, голоса остается Гугл, жаль нет способности пока использовать это программно и на российском.

Так что основное слабенькое место у микрофонов это чувствительность, ну и позже естественно стоимость.

Перед Вами пример того как можно обойти эти два ограничения и за совсем маленькие средства ,а если есть детали перечисленные ниже то безвозмездно, получить достаточно чувствительный самодельный микрофон. Фото как его сделать своими руками, описание работы и схемы микрофона ниже.

Изготовленный мной самодельный микрофон обладает высочайшей чувствительностью и способно принимать даже тиканье часов на расстоянии в несколько метров. Оно также позволяет отменно записывать звук при помощи компьютера. Качество записи зависит также от способностей звуковой карты в системном блоке. В конструкции микрофонного блока очень применены составляющие отслужившей собственный срок электроники.

Электретный микрофон можно взять из хоть какой старенькой магнитолы (в последнем случае — из мобильного телефона). Я использовал сразу два микрофона (+), что позволило существенно расширить диаграмму направленности восприятия звука. Сигнал с микрофонов, усиленный малошумящим транзистором VT1, поступает на операционный усилитель DA1 (см. чертеж – схему микрофона). Выход усилителя можно подключить к обыденным наушникам либо подать далее на записывающие и обрабатывающие сигнал устройства (стационарный ПК , ноутбук и пр.).

Чертеж 1. Схема микрофона

Питание усилителя микрофона осуществляется от аккума хоть какого старенького мобильного телефона. Продолжительность автономной его работы от аккума составляет 10-ки часов. Для зарядки аккума можно использовать свободный USB-порт компьютера. Усилитель можно оставлять повсевременно включённым в порт, потому что ток зарядки мал. Провод с разъёмом USB я взял от мыши. Разъём на выходе усилителя использовал 03,5 мм, — как для наушников — от хоть какого проигрывателя, регулятор громкости — тоже, а другие детали, в том числе выключатель питания SA1, — любые компактные.

Пролог.

1-ый мой самодельный микрофон имел очень неравномерную АЧХ из-за резонанса, возникающего в трубке. Не считая этого, он позволял записывать только монофонический звук. Было решено выстроить более совершенную модель микрофона, но как обычно обойтись без токарно-фрезерных работ.

В процессе раздумий пришло несколько идей по изготовлению трубки щелевого микрофона без использования станков, ну и самой трубки.

Трубка щелевого микрофона из шайб.

Трубу щелевого микрофона можно сделать из шайб огромного поперечника. Если в каждой шайбе просверлить по два отверстия, то можно с помощью 2-ух шпилек собрать мультислойный сандвич, а размер щелей отрегулировать при помощи маленьких шайб.

У этой идеи, на мой взор, есть только один значимый недочет. Для того чтоб с достаточной точностью просверлить в каждой шайбе отверстия, пришлось бы сделать маленькой кондуктор.

Трубка щелевого микрофона из транзисторных хомутов.

Если заместо шайб использовать хомуты от транзисторов старенького типа, то сверлить и совсем ничего не придётся. Остается только собрать трубку.

Недочет трубы, собранной из стандартных хомутов от транзисторов типа П213… П217 – большой вес. Если же применить дюралюминиевые хомуты от транзисторов типа КТ801, то можно получить достаточно лёгкую трубку. Правда, в таковой трубке будет трудно расположить сразу два микрофонных капсюля, потому для стерео мокрофона придётся находить другое решение.

Трубка щелевого микрофона из железной ленты.

Трубку щелевого микрофона можно сделать из узенькой железной ленты, если свернуть её в винтообразную линию на шаблоне подходящего поперечника. Тогда ширину щелей можно будет регулировать конфигурацией шага винта.

На базе этих идей я сделал два микрофона – монофонический и стереофонический.

В сей раз я опустил некие подробности, касающиеся сборки микрофонов и производства деталей, потому что в одной из прошлых статей их уже тщательно освещал.

Щелевой микрофон из хомутов от транзисторов.

Это чертёж, по которому был сделан щелевой микрофон из транзисторных хомутов.

1. Хомут от транзисторов – дюраль.
2. Гайка – сталь, М2.
3. Шайба-гровер – сталь, М2.
4. Шпилька – сталь, М2.
5. Капсюль электретного микрофона – ?10х7мм.
6. Прокладка – кембрик.
7. Экранированный кабель – ?2мм.
8. Проходная втулка – резина ?11мм.
9. Винтообразная спираль – припой ?2мм.
10. Корпус – шприц мед – 5гр.
11. Задняя стена – шприц мед – 5гр.

Собрать микрофон из хомутов от транзисторов оказалось проще обычного. Вот, что было применено для сборки.

1. Шайба-гровер – сталь, М2.
2. Кабель экранированный с разъёмом Джек 3,5мм.
3. Винтообразная спираль – припой ?2мм.
4. Втулка проходная – резина ?11мм.
5. Бархат.
6. Капсюль электретного микрофона – ?10х7мм.
7. Хомут от транзисторов типа КТ801, КТ602, КТ604.
8. Шприц мед – 5 гр.
9. Шпилька, гайка – сталь, М2 (шпильки были сделаны из велосипедной спицы).

Для того чтоб сделать внешний облик более представительным, я обтянул корпус микрофона, сделанного из шприца, термоусадочной трубкой. Поначалу усадил переднюю часть, а в конце сборки воткнул крышку и усадил хвостовую часть.

Вот, что вышло.

Принцип деяния динамического микрофона

Динамический микрофон действует по принципу, обратному механизму деяния динамика. В данном случае диафрагму присоединяют к токопроводной катушке, которая размещена в магнитном поле, создаваемом неизменным магнитом.

В итоге воздействия звуковой волны диафрагма начинает колебаться, что, в свою очередь, вызывает передвижения звуковой катушки. Вибрирующие движения провода в магнитном поле стают предпосылкой возникновения электронного тока. На направление и величину этого тока оказывают влияние движения диафрагмы, как следует, в динамическом микрофоне ток электрически «отображает» звуковую волну.

Принцип деяния электродинамического катушечного микрофона: в кольцевом зазоре 1 магнитной системы, имеющей неизменный магнит 2, находится подвижная катушка 3, скрепленная с диафрагмой 4. При воздействии на последнюю звукового давления она совместно с подвижной катушкой начинает колебаться. В силу этого в витках катушки, перерезывающих магнитные силовые полосы, появляется напряжение, являющееся выходным сигналом микрофона (электрическая индукция).

Устройство ленточного электродинамического микрофона несколько отличается от устройства катушечной модификации. Тут магнитная система микрофона состоит из неизменного магнита 1 и полюсных наконечников 2, меж которыми натянута легкая, обычно дюралевая, узкая (порядка 2 мкм) ленточка 3. При воздействии на обе ее стороны звукового давления появляется сила, под действием которой ленточка начинает колебаться, пересекая при всем этом магнитные силовые полосы, вследствие чего на ее концах развивается напряжение.

Динамический микрофон своими руками

Устройство электродинамической головки благодаря свойству обратимости идентично по принципу деяния устройству динамического микрофона, и, таким образом, эти устройства могут быть взаимозаменяемыми.

К примеру, в почти всех конструкциях переговорных устройств, домофонов, и даже в подслушивающих устройствах, некогда монтировавшихся спецслужбами в приёмники проводного радиовещания, в качестве приёмника звука — микрофона могли употребляться динамические головки.
